Раздаточная коробка: что это, как работает

Раздаточная коробка — неотъемлемая часть любого автомобиля, который оборудован системой полного привода. Она распределяет крутящий момент от двигателя по осям автомобиля и увеличивает крутящий момент во время движения по бездорожью или плохим дорогам.

Конструкция

Конструкция данного элемента трансмиссии различается в зависимости от вида системы полного привода. При этом можно выделить общие конструктивные части раздаточной коробки: ведущий вал, межосевой дифференциал с механизмом блокировки, цепная (зубчатая) и понижающая передачи, а также валы привода передней и задней оси.

Ведущий вал необходим для передачи крутящего момента от коробки передач к раздаточной коробке.

Межосевой дифференциал предназначается для распределения крутящего момента между осями. Чтобы полностью реализовать полноприводные возможности, используется блокировка межосевого дифференциала. Под ней понимается полное или частичное выключение, которое обеспечивает жесткое соединение передней и задней осей между собой. Блокировка может быть осуществлена как автоматически, так и вручную.

Современными механизмами автоматической блокировки являются вискомуфта, самоблокирующийся дифференциал Torsen, а также многодисковая фрикционная муфта.

Как работает раздаточная коробка

Базовая функция раздаточной коробки — это подключение или отключение одного из мостов. В полноприводных грузовиках, классических внедорожниках крутящий момент обычно постоянно передавался на ведущий задний мост. Передняя ось подключалась лишь для преодоления сложных участков пути, а также при особо сложных дорожных условиях — например, во время снега, дождя, на льду. Это сделано для экономии топлива, а также ресурса узлов. Такой же принцип сохранился и в современных авто, однако постоянно ведущей теперь является передняя ось.

Изменение крутящего момента, его распределение между ведущими осями, – это вторая по важности функция раздаточной коробки. Межосевой дифференциал распределяет крутящий момент между передней и задней осями, при этом они могут получить равные усилия (симметричный дифференциал) или разделенные в установленной пропорции (несимметричный).

Межосевой дифференциал позволяет осям вращаться с разным количеством оборотов. Это необходимо при движении по ровной асфальтированной дороге для снижения износа покрышек, а также экономии топлива. Если автомобиль покидает хорошую дорогу и требуется выжать из полного привода максимум, включается блокировка межосевого дифференциала: оси жестко соединены друг с другом, при этом они могут вращаться только с одинаковой скоростью. Такая схема работы предотвращает пробуксовку и усиливает внедорожный потенциал.

Функция блокировки дифференциала есть лишь на небольшом количестве раздаточных коробок, которые устанавливаются на классические внедорожники, спецтранспорт, военные грузовики. Распространенные в наше время кроссоверы и паркетные внедорожники не рассчитаны на движение по достаточно серьезному бездорожью, поэтому такой функции у них нет — это сделано для удешевления.

Управление

На старых внедорожниках, спецтранспорте, грузовиках управление раздаточной коробкой, как правило, механическое, т. е. ручное. Чтобы подключить один из мостов или отключить его, а также включить дифференциал используется специальный рычаг, который в большинстве моделей располагается в полу кабины рядом с рычагом КПП. Чтобы его включить, нередко требуется полностью остановить автомобиль.

Более новые модели оснащены ручным электрическим управлением — режимы работы выбираются с помощью соответствующих кнопок на приборной панели. Если же в раздаточной коробке есть синхронизатор, останавливать автомобиль не потребуется.

В современных автомобилях используется автоматическое управление раздаточной коробкой. При выборе автоматического режима бортовой компьютер самостоятельно определяет пробуксовку мостов, а затем перенаправляет крутящий момент. Если требуется, включается блокировка дифференциала. Водитель может отключить автоматику и выполнять все работы по ходу движения самостоятельно. Рычага управления в современных моделях нет.

Так, режимы работы раздаточной коробки определяются ее конструкцией. Она может иметь следующие режимы работы:

• включен задний мост;
• включены оба моста;
• включены оба моста при блокировке межосевого дифференциала;
• включены оба моста на понижающей передаче при блокировке дифференциала;
• включены оба моста при автоматической блокировке дифференциала.

Все виды кроссоверов, универсалов повышенной проходимости обладают полностью автоматизированным механизмом управления раздаточной коробкой. Водитель не может самостоятельно управлять механизмом, поскольку все решения принимаются электроникой.

При неисправностях раздаточной коробки лучше сразу обратиться к специалистам по ремонту двигателя. Они смогут правильно диагностировать проблему и выполнить частичный или капитальный ремонт двигателя автомобиля, если в этом будет необходимость.

Раздаточная коробка — Как это работает?

Раздаточная коробка является неотъемлемым атрибутом автомобиля, оборудованного системой полного привода. Раздаточная коробка имеет следующее предназначение:

• распределяет крутящий момент по осям автомобиля;

• увеличивает крутящий момент при движении по плохим дорогам и бездорожью.

Конструкция раздаточной коробки различается в зависимости от вида системы полного привода.









Вместе с тем, можно выделить следующее общее устройство раздаточной коробки:

• ведущий вал;

• межосевой дифференциал;

• механизм блокировки межосевого дифференциала;

• вал привода задней оси;

• цепная (зубчатая) передача;

• понижающая передача;

• вал привода передней оси.



Схема раздаточной коробки (без понижающей передачи)

Ведущий вал передает крутящий момент от коробки передач к раздаточной коробке.

Межосевой дифференциал предназначен для распределения крутящего момента между осями и позволяет им вращаться с разными угловыми скоростями. Межосевой дифференциал может быть симметричным и несимметричным. Симметричный дифференциал распределяет крутящий момент между осями поровну, несимметричный – в определенном соотношении. В раздаточных коробках, используемых в системах полного привода подключаемого автоматически и полного привода подключаемого вручную межосевой дифференциал, как правило, не применяется.

Для полной реализации полноприводных возможностей предусматривается блокировка межосевого дифференциала. Под блокировкой межосевого дифференциала понимается полное или частичное выключение дифференциала, обеспечивающее жесткое соединение передней и задней осей между собой. Блокировка может осуществляться автоматически или вручную.

Современными механизмами автоматической блокировки межосевого дифференциала является:

• вискомуфта;

• самоблокирующийся дифференциал Torsen;

• многодисковая фрикционная муфта.

Вязкостная муфта (вискомуфта) является наиболее простым и недорогим устройством автоматической блокировки дифференциала. Работа муфты основана на возникновении блокирующего момента при разности угловых скоростей осей. Конструктивно муфта состоит из набора перфорированных дисков, половина из которых соединена со ступицей, другая – с корпусом муфты. Диски помещены в силиконовую жидкость. При проскальзывании одной из осей увеличивается частота вращения определенных дисков, силиконовая жидкость становиться более вязкой (густеет) и муфта блокируется – образуется связь ступицы с корпусом муфты. К недостаткам вискомуфты можно отнести срабатывание с запаздыванием, неполная блокировка межосевого дифференциала, перегрев при длительном использовании, несовместимость с системой ABS.

Схема вязкостной муфты

Самоблокирующийся дифференциал Torsen представляет собой конструкцию, состоящую из червячных шестерен: ведущих (сателлиты) и ведомых (солнечные шестерни приводов осей). Блокировка в дифференциале происходит за счет сил трения в червячной передаче. При движении по твердому покрытию устройство работает как обычный межосевой дифференциал и распределяет крутящий момент по осям в равных отношениях. При проскальзывании одной из осей крутящий момент перебрасывается на ось с лучшими сцепными свойствами, при этом соотношение крутящих моментов может достигать 20:80. Ввиду ограничений по прочности конструкции дифференциал Torsen не применяется на внедорожных автомобилях.

Схема дифференциала Torsen

Многодисковая фрикционная муфта представляет собой набор фрикционных дисков с контролируемой степенью сжатия (блокировки). Муфта обеспечивает распределение крутящего момента между осями в зависимости от дорожных условий. В нормальных условиях крутящий момент распределяется по осям в равных отношениях. При проскальзывании одной из осей фрикционные диски сжимаются, чем достигается частичная или полная блокировка межосевого дифференциала. Крутящий момент перераспределяется на ось, имеющую лучшее сцепление с дорогой. Для выполнения своих функций муфта может иметь электрический (электродвигатель) или гидравлический (гидроцилиндр) привод и электронную систему управления.

Ручная (принудительная) блокировка дифференциала производится водителем с помощью механического, пневматического, электрического или гидравлического привода.

На некоторых конструкциях предусмотрены функции как автоматической, так и ручной блокировки межосевого дифференциала.

Вал привода задней оси выполнен, как правило, соосно с ведущим валом.

Цепная передача обеспечивает передачу крутящего момента на переднюю ось. Она включает ведущее и ведомое зубчатые колеса и приводную цепь. Вместо цепной передачи в раздаточной коробке может использоваться цилиндрическая зубчатая передача. Раздаточная коробка в системе автоматически подключаемого полного привода представляет собой, как правило, конический редуктор.

Понижающая передача служит для увеличения крутящего момента при движении по плохим дорогам и бездорожью. Она присутствует в отдельных конструкциях раздаточных коробок внедорожных автомобилей. На современных автомобилях понижающая передача выполнена в виде планетарного редуктора.

В раздаточной коробке, устанавливаемой на автомобили с системой полного привода подключаемого вручную, предусмотрена возможность подключения переднего моста (в данном контексте мост и ось синонимы) в раздаточной коробке.

Отдельные конструкции раздаточных коробок системы постоянного полного привода имеют функцию отключения передней оси.

Режимы работы раздаточной коробки определяются ее конструкцией. В совокупности раздаточная коробка может иметь следующие режимы работы:

• включен задний мост;

• включены оба моста;

• включены оба моста при блокировке межосевого дифференциала;

• включены оба моста на понижающей передаче при блокировке дифференциала;

• включены оба моста при автоматической блокировке дифференциала.

Переключение режимов осуществляется с помощью рычага управления, копок на панели приборов или поворотного переключателя.

Раздаточная коробка Нива ВАЗ — ремонт и замена своими руками

Раздаточная коробка является самой главной частью российского внедорожника. Именно от ее правильной работы зависит проходимость автомобиля. В этой статье мы разберемся, как и для чего работает раздаточная коробка, как производится диагностика неисправностей, а также раздаточная коробка Нива ВАЗ – ремонт и замена.

Что такое раздаточная коробка?

Раздаточная коробка монтируется на всех автомобилях, имеющих полный привод абсолютно на все колеса.

Она выполняет распределение крутящего момента по всем осям автомобиля и увеличивает его величину при езде на автомобиле по бездорожью. Если говорить о конструкции этого элемента, то она заметно различается, и это зависит от марки и модели автомобиля. Однако это не мешает выделить самые основные конструктивные элементы агрегата: валы привода для передней и задней осей, понижающая, зубчатая и цепная передачи, межосевой дифференциал, с механизмом, способным к самоблокировке узла и ведущий вал.

Принцип работы заключается в следующем. Ведущий вал (основной) выполняет передачу крутящего момента от передаточного механизма КПП механическим путем на раздаточную коробку.

Далее крутящий момент переходит на специальный межосевой блокирующийся дифференциал, который уже распределяет его между соответствующими осями. Величина распределения зависит от типа дифференциала. Если он симметричный, то это усилие будет распределяться в равных соотношениях, однако если он не симметричный, то момент будет распределяться в определенных соотношениях. Их величина будет зависеть от угловой скорости вращения колес. Если раздаточная коробка передач оборудована автоматическим или ручным включением полного привода, то межосевой дифференциал на ней уже не применяется.

Для наиболее эффективной работы полного привода «Нивы» применяется блокировка межосевого дифференциала. Под данным явлением принято понимать полное или неполное выключение дифференциала и обеспечение наиболее жесткой связи между осями. Таким образом, исключается пробуксовка отдельных осей, если одна пара колес упирается в какое-то препятствие.

Ремонт раздаточной коробки Нива

Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.

1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.

• ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
• повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
• произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или  промежуточного вала целиком.
• подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.

Видео — Центровка раздатки Нива Шевроле 2123

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

• возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
• произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
• подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
• подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
• наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
• сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

• подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
• сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
• сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
• в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
• арушен осевой зазор между шестернями. Восстановите зазор путем подбора  специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

• слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
• подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
• повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
• наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
• масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

• механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
• нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

• износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
• подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Видео — Разборка раздатки Нива 21214 своими руками

Как производится замена раздаточной коробки ВАЗ Нива?

Замена раздаточной коробки производится, когда старый агрегат становится не ремонтопригодным и выполнять ее рекомендуется на смотровой яме.

Порядок действий:

1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

LT230: Лучшая раздаточная коробка?

Особенности

• Home
• LAND ROVER
• RANGE ROVER

Это по -прежнему герой Land Rover 4WD System после десятилетий службы, благодаря Basic и Rothust Engineering

от: Ed Evans

27 Sep 2017

.

27 сентября 2017 г.

LT230 — самая производительная раздаточная коробка Land Rover, которая, безусловно, выдержала испытание временем и выдержала тяжелые испытания. Экстремальное вождение по бездорожью и тяжелая буксировка могут оказать пагубное влияние на большинство компонентов трансмиссии и подвески, но раздаточная коробка, как правило, выдерживает трудности, лишь уступая относительно незначительным проблемам.

С инженерной точки зрения раздаточная коробка не является ракетостроением. По сути, это один набор передач, передающий привод от коробки передач справа от автомобиля, а затем разделяющий привод вперед и назад на передний и задний карданные валы. Дифференциал (аналогичный по конструкции межосевому дифференциалу) эффективно расположен между передним и задним выходными приводами.

Это может быть традиционная инженерия, но тот факт, что этот дизайн остался в бизнесе со времен One Ten of 1983 до Discovery 2, который был выпущен в 2004 году и до сих пор используется в нынешнем Defender, является свидетельством блестящего дизайна и производства. Это 32 года, и он все еще держится вместе, несмотря на массу дополнительного крутящего момента, передаваемого современными электронными настройками и переоснащением двигателя Defender. На самом деле оригинальный принцип раздаточной коробки, хотя и без постоянного полного привода, восходит к Series I 1948 года. система. Он передает привод (от коробки передач) через переднюю и заднюю часть раздаточной коробки и наружу для привода карданных валов на переднюю и заднюю оси. В отличие от более ранних раздаточных коробок на Land Rover серии, которые имели задний привод и передний привод с возможностью выбора вручную, LT230 обеспечивает постоянный привод на обе оси благодаря встроенному дифференциалу.

Центральный дифференциал

Так называемый межосевой дифференциал внутри раздаточной коробки позволяет изменять относительные скорости переднего и заднего карданных валов, что позволяет передней оси вращаться быстрее, чем задней, что необходимо при повороте . Недостатком межосевого дифференциала является то, что если колесо на одной оси теряет сцепление с дорогой и пробуксовывает, весь крутящий момент трансмиссии будет направлен на это колесо (оно идет по пути наименьшего сопротивления). Таким образом, ось, имеющая сцепление, не получает никакого привода, и автомобиль застревает. Вот где в дело вступает блокировка центрального дифференциала раздаточной коробки. Управляемая коротким рычагом в кабине, она блокирует дифференциал, так что оба карданных вала вращаются вместе и больше не являются независимыми друг от друга. Таким образом, если задняя ось теперь теряет сцепление с дорогой, передняя ось все еще будет ведущей, удерживая автомобиль в движении (обычно). Поскольку используется рычаг блокировки дифференциала, его рычажный механизм приводит в действие вилку переключения передач, которая перемещает кулачковую муфту на центральном валу дифференциала для зацепления с шестерней на переднем выходном валу, блокируя оба привода вместе. Блокировка центрального дифференциала предназначена для использования в условиях бездорожья на рыхлом грунте, когда шины будут немного проскальзывать, компенсируя разницу скоростей передней и задней осей при прохождении поворотов. Его нельзя включать на дороге или другой твердой поверхности, потому что шины не могут проскальзывать, что приводит к высокой нагрузке на трансмиссию (также известное как закручивание трансмиссии).

Высокое и низкое передаточные числа

Как известно, раздаточная коробка также обеспечивает выбор передачи с высоким или низким передаточным числом, выбираемой движением вперед и назад того же рычага, который используется для блокировки дифференциала. Блокировка дифференциала работает в любом соотношении, а также работает с электронной системой контроля тяги (если установлена). Раздаточная коробка, разумеется, приводится в движение первичным валом коробки передач, который выступает в кожухе раздаточной коробки и приводит в движение раздаточную шестерню. Это, в свою очередь, приводит в движение промежуточную шестерню, которая постоянно приводит в движение выходную шестерню с высоким и низким передаточным числом с правой стороны раздаточной коробки. Эти передаточные шестерни вращаются на шлицевой ступице на заднем валу центрального дифференциала. Когда рычаг передаточного числа в кабине перемещается, вилка переключателя включает высокое или низкое передаточное число, поскольку она блокирует выбранную передачу на заднем валу центрального дифференциала.

Типы раздаточных коробок

Раздаточная коробка LT230 была представлена ​​в нескольких вариантах с тех пор, как она впервые была представлена ​​на модели, предшествующей Defender One Ten, для обеспечения постоянного полного привода через межосевой дифференциал. Все версии имеют одинаковую базовую конструкцию и внешние размеры, а также одинаково низкое передаточное число (например, 3,2: 1 на Discovery). Передаточные числа с высоким передаточным числом различаются в зависимости от модели автомобиля: у Defender обычно более низкое передаточное число, чем у моделей Discovery. Как правило, ранний Defender имел высокое соотношение 1,41:1, а Discovery — 1,21:1, хотя бывают и исключения. Помните, чем ниже передаточное число, тем выше передаточное число.

LT230R устанавливался на несколько ранних грузовых моделей и имеет самое низкое высокое передаточное число из всех — 1,667:1 (такое же передаточное число, как у комбинированной коробки передач/раздаточной коробки LT95, устанавливаемой на ранние грузовые модели V8 и Range Rover)

LT230T — наиболее распространенный вариант, устанавливаемый на 5-ступенчатые и некоторые автоматические Range Rover до 1989 года, Ninety, One Ten и Defender (кроме 4-ступенчатых двигателей V8), а также Discovery 1. После 1989 года Range Rover имел цепной привод Borg. Раздаточные коробки Warner. LT230Q устанавливался на модели Td5 Defender и позже и работает немного тише (отсюда и Q) благодаря другой геометрии шестерен, большему количеству зубьев на шестернях и улучшенным подшипникам.

LT230SE Версия SE устанавливалась на Discovery 2. Она похожа на LT230Q и имеет такое же передаточное число, но имеет более высокий крутящий момент. Есть небольшие внутренние изменения, такие как выбираемая прокладка (заменяющая складной тип) для установки предварительного натяга подшипника промежуточной шестерни. Передний выходной фланец и брызговик улучшены, а характерные для модели Discovery 2 изменения включают отсутствие приводных шестерен спидометра (в D2 используется электронный датчик), а также был удален рычаг блокировки дифференциала и / или сам механизм блокировки дифференциала, в зависимости от производства. свидание.

Более ранние коробки

Как уже упоминалось, принцип передачи LT230 основан на более ранних раздаточных коробках, которые устанавливались на модели серии, которые в основном имели только постоянный задний привод с ручным выбором переднего привода (все автомобили серии имеют постоянный полный привод). когда выбрано низкое соотношение). Но постоянный полный привод впервые появился на Series I в период с 1950 по 1954 год, хотя это было достигнуто с помощью устройства свободного хода на приводе на переднюю ось. Постоянный полный привод вновь появился в модели Series III Stage One V8 (1979-85) с использованием той же комбинированной четырехступенчатой ​​коробки передач и раздаточной коробки LT95, что и ранний Range Rover, с вакуумной блокировкой центрального дифференциала

Идентификация раздаточной коробки

знать, какая раздаточная коробка LT230 установлена, но раздаточные коробки, как правило, меняются местами, поскольку бывшие в употреблении коробки заменяют изношенные узлы или автомобили переустанавливаются. Передаточное число раздаточной коробки может быть указано на этикетке, прикрепленной к задней части корпуса, в противном случае серийный номер можно найти на нижней задней поверхности или на задней нижней части левой стороны (под крышкой ВОМ). . Но даже это не обязательно может подтвердить передаточное отношение, потому что набор шестерен мог быть изменен в прошлом.

Серийный номер находится в нижнем заднем углу под крышкой ВОМ или просто закруглен слева.

Изменение передаточного числа

Большинство автомобилей Defender, похоже, не приспособлены для движения по автомагистралям и дорогам. Практично увеличить передаточное число примерно на 15 процентов, заменив шестерни в раздаточной коробке на комплект передач Discovery с более высоким передаточным числом. Это только увеличивает высокое передаточное число, оставляя низкое передаточное число в качестве стандартного, что может понадобиться для работы на бездорожье или буксировки. Но с Tdi Defenders и особенно с более ранними (до Tdi) моделями Ninety и One Ten двигатель должен быть в хорошем состоянии, чтобы тянуть повышенное высокое передаточное число, и важно также учитывать тип использования автомобиля. до, и был ли автомобиль уже эффективно модернизирован путем установки шин увеличенного размера. Различия между передачами Discovery и Defender не очевидны. Например, ранняя модель Discovery Mpi имеет более низкое высокое передаточное число, аналогичное соотношению 1,41:1 у Defender.

И наоборот, модель Defender 90, посвященная 50-летию (если вам посчастливится ее приобрести), и модели TDCi имеют соотношение 1,211:1, аналогичное позднему Discovery 1 и всем моделям Discovery 2. Есть и другие аномалии, такие как 2,5-литровый безнаддувный One Ten с очень низким передаточным числом 1,667: 1, в котором передаточное число Discovery было бы слишком высоким для буксировки тяжелого автомобиля, учитывая низкую производительность двигателя, хотя увеличение до Defender Соотношение 1,41:1 может быть практичным.

Более высокая передача вряд ли обеспечит какое-либо существенное снижение расхода топлива, поэтому не ждите возврата инвестиций, хотя это заметно снизит уровень шума на скорости. Раздаточная коробка Discovery может быть установлена в Defender (нет смысла в TDCi, у которого такое же передаточное число, как у Discovery), но необходимо будет просверлить два отверстия M8 и врезаться в корпус, чтобы принять рычаг ручного тормоза Defender вместо троса Discovery. -управляемая система. При использовании раздаточной коробки Discovery 2 может потребоваться замена рычага блокировки дифференциала, если он еще не установлен.

Комплекты передач Discovery можно приобрести у таких поставщиков, как Ashcroft Transmissions. Чтобы установить набор шестерен, раздаточная коробка должна быть снята с автомобиля, и разумно подумать о замене подшипников и уплотнений во время демонтажа агрегата, для чего доступны ремонтные комплекты.

Опции: повышенное высокое передаточное число (слева), стандартное передаточное число (в центре) и сверхнизкое передаточное число (справа), которые могут компенсировать эффект шин большего размера.

Выход из строя шлица коробки передач

На самом деле это проблема с первичным валом коробки передач, который входит в зацепление и приводит в движение первичную шестерню раздаточной коробки. Несколько лет назад это было обычным явлением, и к настоящему времени большинство затронутых трансмиссий будут восстановлены или, по крайней мере, оснащены более поздней, улучшенной раздаточной коробкой. Это уже не обычное явление, но стоит знать о старых автомобилях. Проблема была связана с отсутствием смазки на сопряженных шлицах первичного вала и раздаточной шестерни.

Это было исправлено в более поздней версии коробки передач R380 путем установки раздаточной шестерни с поперечными отверстиями, что позволяло маслу течь через отверстия и достигать шлицов. Симптомом является отчетливый стук в области центральной коробки передач при включении передачи, особенно если автомобиль раскачивался вперед и назад при переключении с первой на заднюю передачу. Однако стук может быть вызван множеством других компонентов, включая изношенные втулки радиусных рычагов, универсальные шарниры карданного вала, шарниры А-образной рамы и втулки. Поэтому перед тем, как беспокоиться о главном валу, жизненно важно хорошо все проверить. Если вы слышите стук и подозреваете, что это шлицы первичного вала, проведите расследование, сняв крышку коробки отбора мощности (ВОМ) с задней части раздаточной коробки. Нет необходимости сливать масло перед снятием крышки, если только вы не подозреваете, что оно переполнено, и в этом случае сначала снимите заливную пробку, чтобы посмотреть, не вытечет ли излишек.

Если вы увидите там ржавчину и мелкие металлические осколки, значит, это остатки изношенных шлицов главного вала. Если транспортное средство включено на первой передаче и ручной тормоз отпущен (на ровной поверхности с противооткатными упорами для предотвращения чрезмерного качения), вы можете увидеть движение, подталкивая автомобиль вперед и назад снизу. Здесь можно снять раздаточную шестерню, чтобы осмотреть шлицы первичного вала. Ответом обычно является новый главный вал и новая раздаточная шестерня (с перфорацией). Поскольку для этой работы требуется полоса коробки передач, обычно экономически выгодно установить коробку передач для разведки. Серийный номер коробки передач с суффиксом F предполагает наличие шестерни с поперечными отверстиями, хотя многие более ранние коробки были оснащены улучшенной шестерней.

Это типичное повреждение первичного вала коробки передач LT77 раннего выпуска из-за износа и коррозии шлицов.

Блокировка центрального дифференциала Discovery 2

Ранние модели Discovery 2 не имеют рычага блокировки центрального дифференциала в кабине, поскольку они оснащены электронной системой контроля тяги (ETC), что устраняет необходимость в нем. Противобуксовочная система использует систему ABS для блокировки любого вращающегося колеса, тем самым предотвращая передачу всего крутящего момента на вращающееся колесо. Следовательно, полный крутящий момент всегда передается на колеса, имеющие сцепление с дорогой. Некоторые владельцы по-прежнему предпочитают иметь блокировку центрального дифференциала (которую можно дооснастить) на том основании, что она дает водителю немного больше контроля и возможностей в некоторых более экстремальных ситуациях на бездорожье.

Самые ранние модели Discovery 2 все еще имели механизм блокировки дифференциала, но не имели рычага, и доступен комплект для установки рычага и рычажного механизма для управления существующим механизмом. Это касается раздаточных коробок с серийными номерами с префиксом 41D и 42D. Проверить это можно, потрогав верхнюю часть переднего корпуса раздаточной коробки. Если он гладкий, у вас нет внутреннего механизма, но если вы чувствуете, что завинчивающаяся шпилька выступает вверх, у вас есть механизм и вам просто нужен комплект рычагов.

Для последующих автомобилей, у которых нет ни механизма, ни рычага (блокировка дифференциала была доступна в качестве опции, когда он был новым), компания Ashcroft Transmissions производит комплект, который включает новый передний кожух и необходимые детали и уплотнения. Это касается раздаточных коробок с серийными номерами с префиксом 61, 62, 69.и 70Д. Вам также понадобится вышеуказанный комплект рычагов.

Если механизм блокировки дифференциала установлен, вы можете увидеть или почувствовать резьбовую шпильку, выступающую из верхней части переднего корпуса (на переднем плане).

Компания Ashcroft Transmissions поставляет этот комплект блокировки центрального дифференциала, включая новый передний корпус. Рычаг тоже понадобится.

Типовые детали и их стоимость

Следующие детали можно приобрести в компании Ashcroft Transmissions (ashcroft-transmissions.co.uk), они облагаются НДС и, в некоторых случаях, залогом. Также стоит посетить веб-сайт Ashcroft, чтобы найти ответы на часто задаваемые вопросы и калькулятор передаточного числа.

• Раздаточная коробка LT230: 495 фунтов стерлингов• Комплект для восстановления LT230: 95 фунтов стерлингов• Комплект шестерен 1.222: 275 фунтов стерлингов• Корпус раздаточной коробки с втулками (для промежуточного штифта): 75 фунтов стерлингов• Комплект для обновления блокировки центрального дифференциала Discovery 2 с новым передним корпусом: £ 225; комплект рычагов: 245 фунтов стерлингов.

Решение проблем

Более жесткое рулевое управление:

Рулевое управление кажется более тугим, с большим эффектом земли и обратной связью. Это нормальный эффект вождения с включенной блокировкой дифференциала, особенно при движении по твердому грунту, где шины менее склонны проскальзывать, освобождая трансмиссию от перекручивания. Если это так, может быть целесообразно отключить блокировку дифференциала, чтобы уменьшить нагрузку на трансмиссию.

Невозможно выбрать блокировку дифференциала:

Рычаг перемещается для выбора блокировки дифференциала, но блокировка дифференциала не срабатывает и индикатор не загорается. Рычаги могут быть жесткими или заедать из-за неиспользования. Если это так, то можно, хотя и с трудом, почистить и смазать часть рычажного механизма под транспортным средством и некоторое время поработать рычагом, чтобы освободить его. В противном случае, сняв крышку пола трансмиссии для доступа, проверьте, затянута ли контргайка, крепящая рабочий рычаг к шарнирному валу, и что рычаг правильно расположен на валу.

Трудно отключить блокировку дифференциала:

Вы чувствуете усилие на рулевом колесе, связанное с блокировкой дифференциала, и горит контрольная лампа, даже если рычаг был перемещен. При отключении блокировки дифференциала часто необходимо проехать небольшое расстояние задним ходом. Это нормальная особенность системы полного привода. В противном случае внутреннюю связь необходимо будет проверить, подняв кожух трансмиссии, чтобы получить доступ. Выключатель контрольной лампы блокировки дифференциала в верхней части передней части корпуса раздаточной коробки может быть неправильно отрегулирован, и его необходимо слегка отвинтить.

Предупреждающий выключатель блокировки дифференциала расположен в верхней части агрегата, если смотреть сбоку со снятой крышкой, открывающей механизм переключения передач.

Перемещение переднего выходного фланца:

Фланец раздаточной коробки переднего карданного вала можно немного перемещать вверх и вниз. Здесь можно ожидать легкого смещения, потому что в параллельных роликоподшипниках, поддерживающих этот фланец, всегда есть небольшой зазор, так что это вряд ли потребует внимания. Если движение чрезмерное или существует очевидная проблема, подшипник необходимо заменить.

Если выходной фланец имеет здесь канавку от контакта с сальником, установите новый фланец, иначе канавка повредит новый сальник.

Воющий шум:

Обычно слышен из зоны передачи. Вой обычно вызван шумом подшипников, и чаще всего он вызван подшипниками моста или главной передачи (дифференциала), которые могут передаваться вдоль шасси. Так что надо быть уверенным, прежде чем обвинять раздаточную коробку. Самый простой способ — попросить в гараже запустить трансмиссию на безколесном подъемнике, прислушиваясь снизу к источнику шума. Если виновником является раздаточная коробка, износ, скорее всего, будет в переднем или заднем выходном подшипнике, или в обоих.

Нет тяги, если не выбрана блокировка дифференциала. Ожидайте проблем с осью, таких как сломанная полуось. Если да, то при отключенной блокировке дифференциала карданный вал неисправной оси будет вращаться, когда вы отпустите сцепление.

Утечки масла из переднего или заднего выходного фланца:

Утечки из заднего фланца могут также загрязнить тормозные колодки трансмиссии маслом. Можно отсоединить соответствующий карданный вал, снять фланец и заменить уплотнение на месте. Когда фланец снят, проверьте состояние ровной поверхности цапфы фланца, где соприкасается сальник. На уплотнении может образоваться канавка, и это повреждение быстро разрушит новое уплотнение, поскольку оно будет тереться о него. В этом случае установите новый фланец с новым уплотнением.

Утечка масла из центра передней поверхности:

Масло может вытекать из пальца промежуточной шестерни, который проходит через переднюю часть кожуха между передним корпусом и коробкой передач. У него есть уплотнительное кольцо, но штифт, вероятно, изношен отверстием в корпусе.

Масло, просачивающееся из тормозного барабана трансмиссии, является верным признаком выхода из строя заднего сальника выходного вала.

Предотвращение проблем

• Проверяйте уровень масла и меняйте масло с периодичностью, указанной в графике обслуживания, и делайте это чаще, если автомобиль регулярно используется на бездорожье и особенно для преодоления брода. • При замене масла проверьте цвет вытекающего масла. Серое масло указывает на загрязнение воды из-за перехода вброд. Это, безусловно, связано с изменением. Сливная пробка магнитная, и обычно на ней есть скопление мелких частиц, которые можно стереть. Крупные частицы или фрагменты требуют расследования. • Постоянно проверяйте наличие утечек масла из прокладок и сальников и устраняйте их, если имеет место значительная утечка. • Убедитесь, что патрубки сапуна трансмиссии чисты и функционируют, в противном случае существует риск повреждения сальника и попадания воды. • Избегайте вращающихся колес. Когда это произойдет, отпустите и включите блокировку дифференциала. Агрессивное вращение колес может окончательно повредить центральный дифференциал. • Уход за раздаточной коробкой, как и за любым другим компонентом, во многом зависит от правильного и своевременного обслуживания, своевременного устранения проблем и вождения автомобиля с учетом нагрузок, которым подвергаются механические компоненты. Агрессивное вождение серьезно ускоряет износ и вызывает стресс.

Раздаточная коробка | Tractor & Construction Plant Wiki

Раздаточная коробка является частью системы полного привода, используемой в полноприводных и полноприводных автомобилях. Раздаточная коробка соединена с трансмиссией, а также с передним и задним мостами посредством приводных валов. Его также называют «раздаточной коробкой», «раздаточной коробкой», «раздаточной коробкой» или «жокейской коробкой» (Австралия).

Содержимое

• 1 Функции
• 2 типа
• 3 См. также
• 4 Ссылки/источники
• 5 звеньев

Функции

Land Rover — (слева направо) — Двигатель, картер сцепления, коробка передач + рычаг, раздаточная коробка с трансмиссионным тормозным барабаном сзади

• Раздаточная коробка получает мощность от трансмиссии и передает ее как вперед задние оси. Это можно сделать с помощью набора шестерен, но большинство раздаточных коробок, производимых сегодня, имеют цепной привод. ^[1] На некоторых транспортных средствах, таких как полноприводные грузовики или автомобили, предназначенные для бездорожья, эта функция управляется водителем. Водитель может перевести раздаточную коробку в режим «два колеса» или «полный привод». Иногда это достигается с помощью переключателя, аналогичного тому, что используется в механической коробке передач. На некоторых автомобилях это может управляться электронным способом с помощью переключателя. Некоторые автомобили, например полноприводные спортивные автомобили, имеют раздаточные коробки, которые нельзя выбрать. Такая раздаточная коробка постоянно «запирается» в полноприводном режиме.

• Дорожная раздаточная коробка синхронизирует разницу между вращением передних и задних колес, ^[2] почти так же, как дифференциал действует на данную ось. Это необходимо, потому что передние и задние колеса никогда не вращаются с одинаковой скоростью, если размеры передних и задних колес различаются.

• Раздаточные коробки, предназначенные для бездорожья, могут при необходимости механически блокировать передний и задний мосты ^[3] (например, когда один из мостов находится на скользком покрытии или застрял в грязи, а другой имеет лучшее сцепление с дорогой ). Это эквивалент блокировки дифференциала.

• Раздаточная коробка может содержать один или несколько комплектов понижающих передач (как правило, для внедорожников). Понижающие передачи включаются с помощью переключателя или электронного переключателя. Во многих раздаточных коробках этот переключатель такой же, как тот, который выбирает режим 2WD или 4WD. Понижающие передачи замедляют автомобиль и увеличивают крутящий момент на осях. Понижающие передачи используются во время медленных или экстремальных маневров по бездорожью, таких как ползание по скалам или при буксировке тяжелого груза. Эта функция часто отсутствует на полноприводных автомобилях. Некоторые очень большие транспортные средства, такие как тяжелая техника или военные грузовики, имеют более одной понижающей передачи.

Типы

Те, которые используются на внедорожных транспортных средствах с системой «частичный полный привод», таких как грузовики, грузовики, гусеничные автомобили и некоторые военные транспортные средства, как правило, позволяют водителю выбирать 2WD вместо 4WD, а также диапазоны высоких и низких передач.

Те, что используются в спортивных автомобилях, обычно «прозрачны» для водителя; нет ни переключателя, ни рычага выбора.

В большинстве раздаточных коробок имеется два различных типа «внутренней работы». В раздаточных коробках с зубчатым приводом могут использоваться наборы шестерен для привода либо переднего, либо переднего и заднего карданных валов. Как правило, это прочные и тяжелые узлы, которые используются в больших грузовиках, но в настоящее время производится несколько коробок передач для легковых автомобилей.

Раздаточные коробки с цепным приводом чаще всего используют цепь для привода только одной оси, но могут приводить и обе оси. Раздаточные коробки с цепным приводом тише и легче шестеренчатых. Они используются в транспортных средствах, таких как компактные грузовики, полноразмерные грузовики, джипы и внедорожники. Некоторые любители вождения по бездорожью модифицируют свои автомобили, чтобы использовать раздаточные коробки с зубчатой ​​​​передачей, принимая дополнительный вес и шум, чтобы получить дополнительную мощность, которую они обычно обеспечивают.

Раздаточные коробки также классифицируются как «независимые» или «супружеские». «Женатые» раздаточные коробки крепятся болтами непосредственно к трансмиссии. Иногда «супружеская» раздаточная коробка является неотъемлемой частью трансмиссии, и два компонента имеют один и тот же корпус, как это обычно встречается в последних продуктах Subaru и некоторых других полноприводных автомобилях. «Независимая» раздаточная коробка полностью отделена от трансмиссии; он прикреплен болтами к выходному валу трансмиссии, а короткий карданный вал проходит от раздаточной коробки к переднему и заднему дифференциалам. Супружеские раздаточные коробки, безусловно, наиболее распространены в автомобилях. В большинстве пикапов и внедорожников используется независимая раздаточная коробка. На самом деле это настолько распространено, что термин «замужем» используется редко. Независимые раздаточные коробки используются на транспортных средствах с очень длинной колесной базой, таких как коммерческие грузовики или военные грузовики.

Механические раздаточные коробки имеют рычаг переключения передач на выступе трансмиссии на полу со стороны водителя, а также могут иметь либо две герметичные ступицы с автоматической блокировкой переднего моста, либо два ручных переключателя ступиц переднего моста: «БЛОКИРОВКА» и «РАЗБЛОКИРОВКА» или «СВОБОДНО». Для включения системы полного привода автомобиль должен двигаться с малой скоростью менее 30 миль в час, это только для высокой настройки полного привода. Чтобы включить низкий режим полного привода, автомобиль должен быть остановлен, а коробка передач должна быть переведена в нейтральное положение, после чего можно выбрать низкий режим полного привода.

Раздаточные коробки с электронным переключением передач On-the-Fly (ESOF) имеют переключатель или кнопки на приборной панели с передними герметичными ступицами осей с автоматической блокировкой. Некоторые модели также имеют то, что называется

selec trac , у которого есть ползунковый переключатель на центральной консоли. В отличие от ручной раздаточной коробки, эта система имеет двигатель раздаточной коробки и вакуумные передние ступицы. Чтобы включить или выключить, автомобиль можно полностью остановить или двигаться с любой скоростью ниже 55 миль в час (89 км/ч).

Большинство грязевых самосвалов оснащены трансмиссией и двойной раздаточной коробкой из-за большого перемещения после установки массивного лифта кузова. Это экономит деньги на нестандартных приводных валах для больших углов шестерни. В большинстве случаев грузовики-монстры и грязевые грузовики имеют полный привод и вообще не оснащены трансмиссией, а только независимой трехступенчатой ​​раздаточной коробкой. Эти грузовики настроены на работу с одной постоянной скоростью и должны иметь только 1-2 передачи плюс задний ход.

См. также

• Трансмиссии AMC/Jeep
• Системы полного привода Jeep

Ссылки/источники

1. ↑ http://www.morsetec.com/drive.html#hyvo Цепной привод BorgWarner MorseTec
2. ↑ http://www. cdxetextbook.com/trans/finalDrives/allWheel/transfercasediff.html Дифференциальное действие раздаточной коробки
3. ↑ http://www.fourwheeler.com/techarticles/68958_how_transfer_cases_work/index.html Как работают раздаточные коробки

Ссылки

На этой странице используется некоторый контент из Википедии . Оригинальная статья была в Раздаточная коробка. Список авторов можно увидеть на странице истории . Как и в случае с Tractor & Construction Plant Wiki, текст Википедии доступен по лицензии Creative Commons по лицензии Attribution и/или GNU Free Documentation License. Пожалуйста, проверьте историю страниц, чтобы узнать, когда исходная статья была скопирована в Wikia.

Раздаточная коробка LT230|Shop4autoparts

Вернуться к списку статей

LT230 считается героем системы полного привода Land Rover благодаря своей простой и надежной конструкции. Это самая производительная раздаточная коробка марки. Несмотря на то, что эта раздаточная коробка подвергалась испытаниям в условиях экстремального бездорожья и тяжелой буксировки, которые в других, менее крупных транспортных средствах полностью вымотали бы подвеску, эта прочная раздаточная коробка, кажется, выдерживает любые испытания — свидетельство ее блестящего дизайна и изготовления.

Как это работает

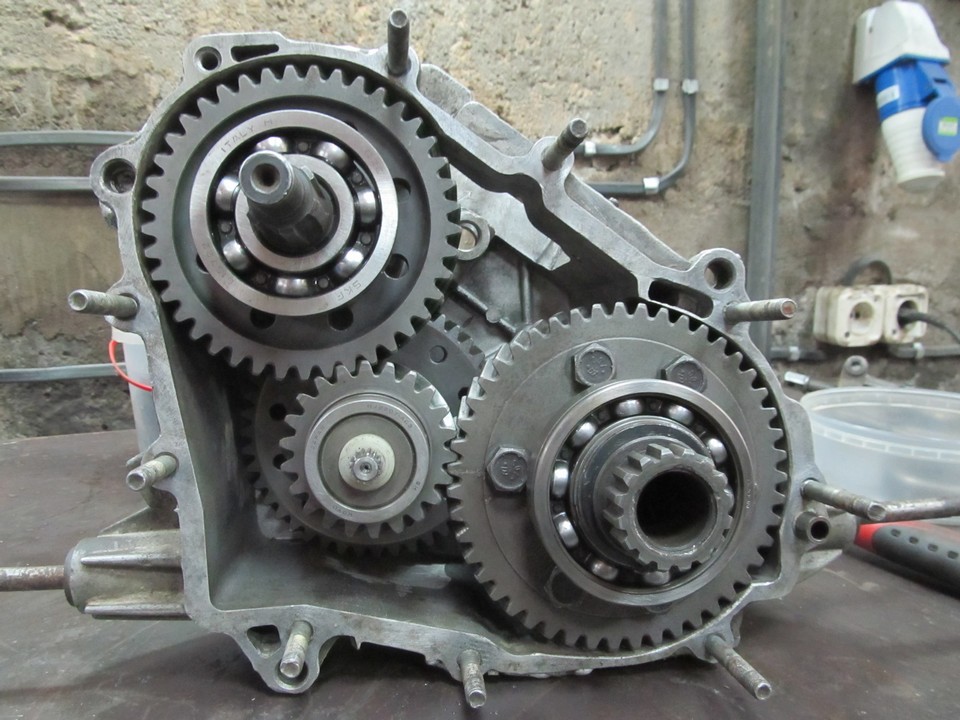

Раздаточная коробка передает привод (от коробки передач) через переднюю и заднюю часть раздаточной коробки и наружу для привода карданных валов на переднюю и заднюю оси. В отличие от более ранних раздаточных коробок на Land Rover Series, которые имели задний привод и передний привод с возможностью выбора вручную, LT230 обеспечивает постоянный привод на обе оси благодаря встроенному дифференциалу.

История

Раздаточные коробки серии LT230 были впервые представлены в 1983 с 5-ступенчатой ​​коробкой передач LT77. Первоначально известная как LT230R, конструкция была обновлена ​​в 1984 году с изменением межосевой и промежуточной группы, чтобы можно было использовать более прочные конические подшипники. Эти более поздние коробки известны как коробки типа «Т» (LT230T). Хотя есть некоторые общие детали для двух типов ящиков, есть некоторые предметы, которые сейчас либо недоступны, либо дороги для приобретения. Хорошей новостью является то, что тип LT230T может быть установлен как единое целое вместо оригинального LT230R. Это также имеет смысл, когда вы хотите заменить запасные части. Щелкните здесь, чтобы ознакомиться с самым большим ассортиментом деталей раздаточной коробки. Проверьте наше изображение ниже, чтобы найти серийный номер для идентификации вашей раздаточной коробки.





Серийный номер раздаточной коробки LT230 можно найти либо на нижней стороне над поддоном у сливной пробки, либо иногда на торце, как в приведенных выше примерах.

Серийный номер устройства LT230 состоит из префикса, 6-значного номера и суффикса. Этот серийный номер будет определять тип коробки и соотношение. Суффикс будет определять приблизительную дату изготовления и используемую конструкцию редуктора. Ниже вы найдете таблицу, показывающую наиболее распространенные варианты.

Но не волнуйтесь, если вы изо всех сил пытаетесь идентифицировать свою раздаточную коробку, мы можем помочь — просто свяжитесь с нами.

Серийные номера раздаточной коробки LT230

Префикс	Тип	Соотношение	Типичные области применения
12D	Р	1,667
13Д	Р	1,410
14Д	Р	1,003
15Д	Р	1,192
20D	Т	1,667	Defender, 4-цилиндровый, не Tdi
22Д	Т	1,410	Defender, 4 цилиндра, бар, 2,5 дизель, Nat Asp.
25Д	Т	1,410	Defender 110 V8 с коробкой передач LT85
26Д	Т	1,003	RR Classic с 3-ступенчатой ​​коробкой передач Chrysler Auto
27D	Т	1,192	RR Classic до 1985 года
28D	Т	1,222	RR Classic 1986 0n & Disco 1
29Д	Т	1,192	Defender 90 V8 с коробкой передач LT85
32Д	Т	1,222	4-цилиндровый двигатель V8 3,5 с коробкой передач LT77S
34Д	Т	1,410	Discovery V8 и 2,0 Мпикс
36Д	Q	1,211	Открытие
37Д	Q		Открытие
38Д	Q	1.
