Хонингование блока цилиндров

Отдельно следует рассказать об особенностях хонингования ГБЦ:

1. Процедура выполняется в два этапа. На первом используется инструмент для шлифовки рабочих поверхностей, обладающий крупнозернистым абразивом. Этот этап представляет собой черновую обработку поверхности, при котором удаляется дефектный слой металла. Надо добиться выравнивания цилиндрических гильз и их оптимальной формы, избавиться от крупных шероховатостей. Для выполнения задачи используются алмазные хонбруски, изготовленные на медной основе.
2. Процедура чернового хонингования выполняется с обработкой поверхностей смазочно-охлаждающими расходными материалами. Это делается для того, чтобы полностью убрать из поверхности, куда наносится хон, остатки абразива, а также механические частицы.
3. Затем производится финишная шлифовка, для чего потребуется мелкий абразив. Он позволит произвести задачу с повышенной точностью. Чтобы гладкость гильз цилиндров была высокой, можно дополнительно обработать поверхность абразивной пастой.
4. Следующим этапом будет выполнение дополнительного кварцевания. Эта процедура не предназначена для расточки, она выполняется с целью прочистки поверхности от следов абразивов и его остатков. Если ГБЦ выполнена из чугуна, то кварцевание обеспечит возможность открытия графитовых зерен. В случае с чугунными агрегатами это дает возможность удалить трение и снизить механические потери, а также предотвратить быстрый износ ДВС. Кварцевание выполняется с использованием специальных щеток, в основе которых используются нейлоновые нити и кристаллы.
5. Когда последний этап хонингования завершен, выполняется промывка силового агрегата от остатков металлической стружки и пыли.

SashaDalkevich рассказал о выполнении хонинговки цилиндров ДВС и ошибках, которые нельзя допускать.

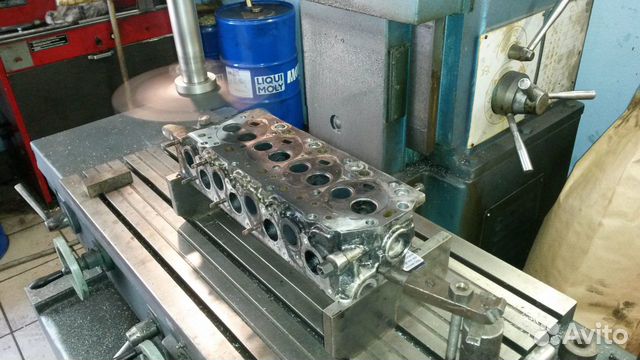

Шлифовка головки

Для выполнения шлифовки потребуется:

• точильный камень или отрезной диск;
• металлическая линейка;
• набор щупов.

Процедура выполняется в несколько этапов:

1. С помощью линейки и щупов и линейки выполняется диагностика степени неровности. Сама линейка устанавливается на ребре поверхности головки, после чего пропускается нужный щуп и производится замер неровности и зазора. Эти действия позволят определить дефект и нужную степень шлифовки. Наибольшая величина искривления поверхности будет в месте, где прогорает прокладка ГБЦ.
2. Затем надо определить возможные трещины на поверхности. Поверхность головки обрабатывается слоем медленно сохнущей краски, которая спустя определенное время убирается. Это позволит определить дефекты, а при их отсутствии выполняется шлифовка. Однако, определить трещины можно только сверху. Для диагностики дефектов внутри самого блока потребуется специализированное приспособление, с помощью которого выполняется нагрев ГБЦ. Если головка имеет дефекты, то на ее поверхности покажутся пузырьки, это обусловлено наличием давления.
3. Производится демонтаж устройства с двигателя. Для выполнения шлифовки потребуется отрезной диск либо точильный камень. При выполнении задачи следует протереть клапаны и произвести замену их сальников (это рекомендуется сделать сразу). Протирка позволит увеличить мощность силового агрегата. Новые клапаны устанавливать необязательно, если состояние старых элементов оценится как высокое.
4. Производится очистка поверхности ГБЦ от остатков прокладки, для этого применяется канцелярский или обычный нож.
5. Диск устанавливается на ГБЦ, он проводится несколько раз по поверхности. Можно использовать точильный камень, но эта процедура выполняется дольше. При шлифовке обязательно надо узнать максимально возможную величину глубины, иначе может возрасти степень сжатия и поменяется межцентровое расстояние. При выполнении шлифовки движения по поверхности ГБЦ будут плавными, желательно, чтобы они были в виде нуля или восьмерки. Обработка поверхности выполняется до момента, пока с нее не будут удалены все неровности.
6. В конечном итоге владелец машины должен добиться максимально зеркальной поверхности ГБЦ, что позволит обеспечить оптимальное уплотнение. После шлифовки ГБЦ устанавливается на место.

Перед выполнением шлифовки ознакомьтесь с техническим руководством к машине, в нем производитель может указать максимально возможную глубину шлифовки.

Каналом KV Avtoservis представлен процесс самостоятельной шлифовки ГБЦ автомобиля в условиях гаража.

Зачем растачивать каналы в ГБЦ?

Процедура расточки каналов выполняется с целью повышения параметра мощности силового агрегата на повышенных оборотах. При необходимости проведения тюнинга процедура выполняется так же, только владельцу машины надо выбрать величину стачивания цилиндров. В данном случае необходимости удалить овальные формы на ГБЦ нет. После расточки и монтажа поршней больших габаритов можно достичь увеличения параметра мощности.

Чем больше будет размер поршня, тем больше горючей смеси может попасть в мотор. Соответственно, чем больше горючего сгорит при функционировании ДВС, тем большей будет величина давления при возгорании смеси. Это становится причиной повышения параметра мощности.

Процесс растачивания каналов головки

Для выполнения задачи по расточке каналов потребуется шаровой фрез. Диаметр фрезы должен соответствовать необходимому размеру расточки. Это может быть 29, 31 либо 32 мм. Перед созданием геометрии каналов учтите, что в итоге она должна соответствовать геометрии обработанных коллекторов. Для соблюдения этого условия важно состыковать трубопровод с головкой и в соответствии с полученными следами задать нужную геометрию методом расточки. Чтобы добиться отчетливой метки применяется пластилин либо солидол, этими веществами выполняется обработка торцевой части головки.

Процедура расточки каналов выполняется до достижения таких диаметров:

• размер впускного канала головки должен составить 3,1-3,2 см;
• диаметр выпускного канала будет 2,9 см.

Процесс растачивания состоит из следующих шагов:

1. Производится доработка головки. Увеличивается размер, а также геометрия, если требуется. Методом замеров выполняется определение необходимого диаметра закруглений.
2. Выполняется модернизация клапанных седел. С этих компонентов удаляются острые кромки, поскольку при открытии клапанов из-за них образуется высокое сопротивление.
3. Производится совмещение отверстий со стороны впускного коллектора с каналами головки. С помощью фрезы надо расточить отверстие до втулки. Если останутся несостыковки, это станет причиной торможения горючей смеси.
4. Выполняется растачивание со стороны камеры сгорания. Надо удостовериться в том, что седла для новых клапанов вмонтированы.
5. Производится растачивание геометрии посредством шарошек, для этого применяются элементы разных размеров.
6. Завершающим этапом будет шлифование каналов. Процедура выполняется до момента, пока поверхность каналов не будет максимально зеркальной.

Видео

Простой, но менее эффективный и точный метод шлифования ГБЦ и самого блока представлен пользователем kosmos101980.

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100. 00%)

Нет

Расточка блока цилиндров — что это такое?

Покупая новый, или еще «лучше» подержанный автомобиль, Вы не только обретаете средство передвижения, но еще и дополнительные хлопоты, связанные с его ремонтом. Избежать подобных вмешательств скорее всего не получится (разве что делом будут заниматься специалисты), а значит, уважающий себя автовладелец должен знать хотя бы теорию того или иного ремонтного процесса. Сегодня мы расскажем про расточку блоков цилиндров и если кто-то скажет, что может сделать это полностью самостоятельно, без необходимого инструмента, то, скорее всего, слукавит. Рядовой автовладелец может только снять головку блока цилиндров и после расточки установить ее на место, но сам процесс проводится в специальном сервисном центре, специалисты которого имеют для этого все необходимое оборудование и, в первую очередь, соответствующий станок.

• 1. Когда и для чего нужно проводить расточку блока цилиндров?
• 2. Процесс расточки – что он из себя представляет?

1.

Головка блока, да и сам блок цилиндров двигателя ламаються очень редко.

Ремонт этих деталей, как правило, носит плановый характер (капитальный ремонт мотора), а к услугам специалистов мастерской, прибегают в самых редких случаях. Именно таким случаем есть расточка блока цилиндров силового агрегата, которая, иногда, требуется при текущем ремонте. Второй, более известной причиной вмешательства в конструкцию мотора, является расточка блока цилиндров и его головки с целью усовершенствования двигателя (тюнинга, форсирования). Выполнение данной задачи, требует от автовладельца четкого понимания причины таких действий — для чего ему это надо.

Если, к примеру, процедуру хонингования мотора (абразивная обработка материалов) в пределах нормы, Вы в состоянии провести самостоятельно, то расточка блока несколько сложнее, ведь что бы выполнить хонингование распредвала, достаточно иметь в наличии электрическую дрель и ручную хонинговальную головку, а вот для расточки надо еще найти специальный станок.

Представьте себе блок цилиндров, вместе со всеми поршнями, шатунами и коленчатым валом в придачу. Когда коленвал вращается, поршни цилиндров, соответственно, совершают возвратно-поступательное движение. Припустим, что оси постели подшипников коленчатого вала не перпендикулярны оси цилиндров, что тогда? Здесь происходит сразу несколько крайне неприятных явлений. Оси обоих деталей перестанут совпадать, а поршню в цилиндре, придется двигаться в перекошенном состоянии. Разумеется, в результате таких действий появляется дополнительная сила, которая изгибает шатун, что в конечном итоге приводит к перекосу шатунного подшипника.

Данная ситуация практически аналогичная той, которая возникает при искривлении шатуна (оси верхней и нижней головки не параллельны) и, конечно, учитывая наличие дефектов, говорить о каком-либо ресурсе двигателя, так же как и об эффективности выполняемой работы, просто не имеет смысла.

Влияющая на ресурс мотора, величина неперпендикулярности оси коленвала к осям цилиндров, по мнению некоторых специалистов, довольно маленькая и составляет примерно 0,02-0,04 мм по длине цилиндра. Превысить указанные значения очень просто, а факторы влияющие на это могут быть самыми разными. Например, если в ходе установки блока цилиндров на нижнюю плоскость, Вы забыли перед расточкой удалить остатки старой прокладки, то один из углов блока окажется приподнятым. Возможно, 0,15-0,2 мм – высота незначительная, но в данном случае результат будет виден сразу. Или, представьте другую ситуацию: хонинговальный станок, прямым действием «загнал» цилиндр сразу в последний размер (+1,0 мм), хоть перекос цилиндра еще и не прогнозируется, но он точно выйдет за указанные пределы.

Таким образом, выходит, что перекос цилиндров вдоль оси коленвала (продольное направление) практически недопустим, особенно если речь идет о качественном ремонте блока. Такой результат обеспечивается лишь когда, при расточке блока, за основу берут постель коленчатого вала, но и этого для его точной установки недостаточно. Дело в том, что постель имеет круглую форму, а значит при поперечном размещении, блок необходимо будет дополнительно привязать к какой-нибудь базовой поверхности.

2. Процесс расточки – что он из себя представляет?

Расточка блока цилиндров двигателя, является процессом обработки внутренней поверхности цилиндров, с целью обеспечения идеальной цилиндрической формы, которая, в ходе эксплуатации мотора и износа его отдельных деталей, существенно нарушается. Процесс расточки, предусматривает снятие определенного слоя металла там, где были выявлены зазубрены, задиры и прочие неровности. По сути, это первичная процедура, следом за которой выполняют хонингование (хонинговку) блока.

Хонинговка (англ. «honing» — точить) – это процедура отделочной обработки внутрецилиндрических поверхностей деталей, с помощью применения мелкозернистого, абразивного инструмента (представлен в виде смонтированных на хонинговальной головке брусков). Головка такого приспособления, закреплена в шпинделе хонинговочного станка и в ходе его вращения совершает движения разного рода (вращательные или возвратно-поступательные). Абразивные бруски плотно прилегают к обрабатываемой поверхности, а благодаря вращению головки, оказывают на нее максимальное воздействие.

Хоненгование – заключительный процесс, осуществляемый сразу после растачивания, протягивания и шлифования. В результате, он позволяет получить высокую точность обработки (вплоть до первого класса) и шероховатость поверхности до тринадцатого класса. Конечно, проделать все это самому, без определенных знаний, умений и соответствующего оборудования просто нереально, поэтому, скорее всего, придется обращаться за помощью к специалистам.

Если, вдруг, Вам нужно увеличить объем гнезда под ремкомплект (процесс гильзовки), то обязательно скажите мастеру какого размера имеющиеся в наличии ремонтные гильзы, только так он сможет качественно произвести расточку блока цилиндров. Измерить цилиндры, вполне можно самостоятельно и в домашних условиях, использовав для этих целей специальный измерительный прибор — нутромер.

Расточку цилиндров выполняют на спец.станках, а так как главным моментом в этом деле выступает соблюдение точности размеров (до 0,01 мм), геометрии цилиндра и качества обрабатываемой поверхности, то весь процесс проходит на минимальной скорости.

Совершая обработку на станке для расточки блоков, мастер должен добиться одновременного соблюдения параллельности цилиндров относительно базы, как по длине, так и по перпендикулярности.

Заключительный этап данного процесса имеет определенную технологию проведения. После окончания хонинговки, можно смело продолжать задуманный ремонт или тюнинг мотора. Обратите внимание! Когда будете проводить обратную сборку блока цилиндров, обязательно учитывайте необходимость установки рекомендованных производителем параметров и, в первую очередь, не стоит забывать об установке головки блока цилиндров.

К большому огорчению, ничего полностью идеального в этом мире не существует. Вот и плоскости отдельно взятого блока цилиндров, далеко не всегда бывают параллельны друг другу и пастели коленчатого вала, а перпендикулярность цилиндров их осям – далеко не установленный факт, то есть пока считается только теорией (гипотезой). Но строить всю процедуру растачивания лишь на гипотезах, конечно нельзя, ведь любая случайность с легкостью может испортить дело, тем более, что каждое правило имеет свое исключение, а гипотеза и подавно. В общем, получается парадоксальная ситуация: вроде есть блок, есть необходимое для расточки оборудование, а правильно провести процедуру, под силу далеко не каждому мастеру. Если доверить дело сомнительному «профессионалу», то предугадать конечный результат вряд ли получится (он может не только не улучшить, но и наоборот – окончательно испортить геометрию блока цилиндров мотора). В этом случае, даже «прямое» хонингование (без расточки) покажется для блока благодатью, так как если оно и ухудшит исходные геометрические параметры, то сделает это не сильно, в пределах разумного.

Испытания на расход по диаметру отверстия — Brzezinski Racing Products

Испытания на расход по диаметру отверстия

Съемные цилиндры для алюминиевого расходомера

Какое значение имеет размер отверстия при испытании потока?

Было бы в наших интересах сказать, что вам нужно несколько различных размеров отверстия для точного испытания потока, скажем, головок шевроле с малым блоком, потому что при переходе от 4,030″ к 4,155″ это будет иметь «измеримую» разницу в числа потока.

Да, мы бы хотели, чтобы это было правдой, потому что мы могли бы продавать больше алюминиевых цилиндров и ползунков. Что ж, правда в том, что значения расхода не меняются при переходе от 4,030 до 4,155 дюйма в тестах вплотную. Мы провели параллельные испытания головок цилиндров нескольких различных типов и не обнаружили измеримой повторяемой разницы при изменении диаметра отверстия.

Люди ошибаются, когда утверждают, что для точного испытания расхода необходимо «точно» воспроизвести размер отверстия на двигателе. В ходе нашего тестирования мы обнаружили, что это неверно.

Наши рекомендации: Купите самый популярный размер отверстия для головок и двигателей, которые вы собираете. Если в вашей мастерской появится головка, которая используется с большим или меньшим отверстием, проведите испытание на расход на приспособлении с отверстием 4,030″. Этот подход даст вам точные, воспроизводимые данные и сэкономит вам время и деньги.

Стоковый Ford 351N Head
Подъемный клапан	Диаметр отверстия 4,030″	Диаметр отверстия 4,155″
.100	69	70
.200	136	137
.300	184	185
.400	213	215
. 500	232	233
.600	244	245

Головка Шевроле 492 с портами
Подъемный клапан	Диаметр отверстия 4,030″	Диаметр отверстия 4,155″
. 100	68	68
.200	136	135
.300	184	182
.400	217	216
.500	242	241
.600	246	248

ИНСТРУМЕНТЫ KS 150.7040 — Набор приспособлений для сверления отверстий головки цилиндров (28 шт.)



Посетите магазин KS TOOLS.

Посетите магазин KS TOOLS. Универсальное использование. Высокая экономия времени до 4 часов….

Подробнее

Начиная с

$ 337,50

Сэкономьте 33%

$ 506,24

Без НДС ?

Позволяет быстро и точно высверливать сломанные или вырванные шпильки на головках цилиндров или фланцах выхлопных газов непосредственно на автомобиле. Универсальное использование. Высокая экономия времени до 4 часов….

Подробнее

Получите 12% со скидкой 250 €+ по промокоду: PROMO23

Получите 12% со скидкой 250 €+ по промокоду: PROMO23

Доставка по всему миру Мы работаем с лучшими международными курьерами, чтобы связаться с нашими клиентами по всему миру и доставить товары любого размера и веса.
Узнайте больше здесь.

Официальная гарантия Mister Worker предоставляет 2-летнюю гарантию на все товары. Гарантия, предлагаемая компаниям/торговцам, действительна в течение 1 года бесплатно.
Для получения дополнительной информации нажмите здесь.

• Описание

Позволяет быстро и точно высверливать сломанные или сорванные шпильки на головках цилиндров или фланцах выхлопных газов непосредственно на автомобиле.
Универсальное использование.
Высокая экономия времени до 4 часов.
Головку блока цилиндров снимать не нужно.
Прямое сверление из старого винта.
В прочном пластиковом футляре для хранения
Область применения: Может использоваться универсально на головках цилиндров или фланцах выпускных клапанов с резьбой M8 и M10.

Состав:
— 1 x 150.7030 — Шаблон для сверления
— 3 x 150.7031 — Центрирующий штифт, конический
— 3 x 150.7032 — Направляющая втулка, Ø 8,0 мм
— 3 x 150.7033 — Направляющая втулка, Ø 10,0 мм
— 2 x 150.7034 — Шестигранная гайка с буртиком, M8
— 2 x 150.7035 — Шестигранная гайка с буртиком, M10
— 1 x 150.7036 — Втулка с цилиндрическим штифтом, 4,0 мм
— 1 x 150.7037 — Втулка с цилиндрическим штифтом, 6,5 мм
— 1 x 150.7038 — Сверлильная втулка с цилиндрическим штифтом, 8,5 мм
— 1 x 150.7039 — Направляющая втулка, M8
— 1 x 150.7041 — Направляющая втулка, M10
— 1 x 150.7042 — Ограничитель сверления с цилиндрическими винтами, 4,0 мм
— 1 x 150.
