При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта	Окраска провода	Функциональное назначение
1	Желтая	Поворотник левого борта
2	Синяя	Задний ПТФ
3	Белая	Масса для цепей с 1 по 8
4	Зеленая	Поворотник правого борта
5	Коричневая	Подсветка номерного знака и габаритные огни правой стороны
6	Красная	Управление стоп-сигналами
7	Черная	Подсветка номерного знака и габаритные огни левой стороны
8	Оранжевая	Сигнал заднего хода
9	Красная с коричневым	+12 V от аккумуляторной батареи
10	Синяя с коричневым	+12 V (при включении зажигания)
11	Синяя с белым	Масса для цепи 10
12	–	Не задействован
13	Зеленая с белым	Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Читать также:  Диск по резине для болгарки

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв. мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа		Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Распиновка розетки фаркопа легкового автомобиля

Специальная проводка, подключаемая к электросхеме автомобиля обеспечивает безопасность движения, благодаря ей на прицепе будут работать поворотники и стоп-сигнал.

Не всегда подключение происходит легко; сделать это правильно можно, лишь досконально разобравшись со схемой.

Разъем фаркопа

Благодаря разъему элемент подключается к электропроводке автомобиля. Это может вызывать определенные трудности, так как распиновка разъема не всегда точно совпадает с автомобильной. Потребуется соединить одноименные цепи, и для этого потребуется иметь три схемы:

• Разводки цепей автомобиля.
• Прицепа.
• Разъема.

У вилки и розетки не всегда совпадают контакты. Фаркоп обычно предусматривает специальный подрозетник. Подобрав подходящую розетку, будет достаточно закрепить ее на нужном месте и подключить. Приобрести нужный разъем можно отдельно. Устройства могут иметь 7 (производство европейское, российское) или 13 (выпускается США) контактов. Розетка может не соответствовать вилке. Подключить их возможно, используя переходник.

Варианты подключения розетки

Существует несколько способов подключения данного элемента:

Первый подойдет, если автомобиль оснащен специальным разъемом, на который уже выведены нужные провода. Распиновку такого разъема можно найти в эксплуатационном руководстве автомобиля. Такой способ не требует исправления схемы электрики машины.

Второй способ используется, когда такого разъема нет. Вам придется вмешаться в электрику, подключить нужные узлы самостоятельно.

Если автомобиль не имеет бортового компьютера, процесс не вызовет сложностей: потребуется прямое подключение к уже имеющимся цепям. Для подключения используют один задний фонарь, чаще всего левый. Присоединить цепь нужно к проводам с разъема фонаря.

Назначение проводов прицепа должно совпадать с проводами заднего фонаря. Например, через разъем фаркопа подключают провод подворотника прицепа к поворотнику автомобиля. Рекомендуется не использовать скрутки. Более надежного соединения можно добиться, используя пайку, обжимные клипсы. Облегчить задачу поиска нужной цепи можно, воспользовавшись электросхемой автомобиля. Тестер определяет, правильно ли соединена цепь.

Если автомобиль современный, оснащен сложным бортовым компьютером, такой способ подключения не подойдет. Компьютер будет проводить диагностику устройств, обнаружив повышенное потребление энергии задним фонарем, он воспримет прицеп как неисправность, начнет выдавать ошибку. Избежать этой проблемы можно, установив блок согласования. Это же устройство применяется, если автомобиль имеет мультиплексную шину, передающую сигналы.

Схема подключения фаркопа с блоком согласования мало отличается от приведенной выше модели. В случае использования блока сигнал от автомобиля сначала поступает в устройство, затем через него передается к розетке фаркопа. Компьютер не будет воспринимать появившееся устройство как неисправность. Кроме этого, блок подключают к б/с машины.

Обозначения контактов

Розетки европейского и российского производства имеют 7 контактов, расположенных следующим образом:

1. Поворотник левой стороны.
2. Противотуманная фара, можно использовать как розетку +12В.
3. Масса.
4. Поворотник правой стороны: используется для подсветки номера, правого габарита.
5. Стоп-сигналы.
6. Габарит левой стороны.

Розетки с 13 контактами производятся в США, используются некоторыми европейскими производителями. Обозначения могут быть цветовыми, цифровыми, имеют следующую распиновку розетки фаркопа легкового автомобиля:

1. Поворотник левой стороны (желтого цвета).

2. Противотуманная фара сзади (синего цвета).

3. Масса с 1 по 8 (белого цвета).

4. Поворотник правой стороны (зеленый).

5. Коричневый обозначает габариты.

6. Красный (стоп-сигналы).

7. Черный отвечает за правую сторону габаритных огней, подсветку номерного знака.

8. Розовый – задний ход.

9. Оранжевый – напряжение аккумулятора.

10. Если есть зажигание +12В (обозначается серым цветом).

11. Заземление – цифра 10 или бело-черное пятно.

12. Сине-белый запасной сигнальный привод.

Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.

Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп. аккумулятора и т.д.)

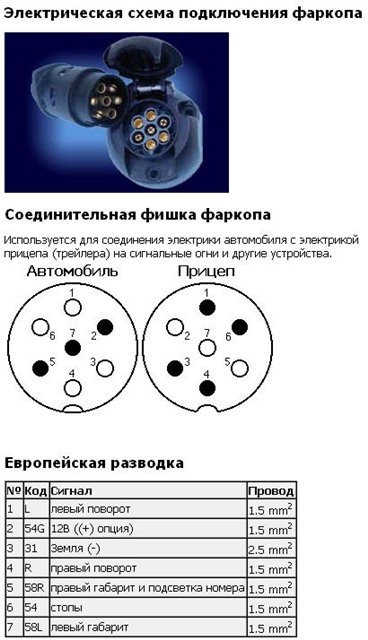

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )
1 Левый поворотник
2 +12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3. Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветки номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветки номера (Черный)
8. Задний ход (Розовый)
9. +12В с аккумулятора (Оранжевый)
10. +12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) (Бело-синий)
13. Земля для контакта 9

Схема подключения розетки прицепа легкового автомобиля

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

• 1 – левый поворот;
• 2 – противотуманная фара;
• 3 – земля;
• 4 – правый поворот;
• 5 – правый габарит;
• 6 – стоп-сигнал;
• 7 – левый габарит;
• 8 – задний ход;
• 9 – ток длительной нагрузки;
• 10 – силовой;
• 11 – свободный;
• 12 – свободный;
• 13 – земля.

13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

“>

схема подключения фаркопа, инструкция, советы эксперта

Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами. Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при использовании прицепа, и входит ли фаркоп в состав комплектации.

Стандартная комплектация прицепного устройства

Ни один автомобиль Нива Шевроле не комплектуется заводским фаркопом. Но подобный элемент можно установить в сервисном центре по обслуживанию транспортных средств либо самостоятельно. Заметим, что в задней нижней части машины уже имеются технологические отверстия для монтажа стандартного комплекта прицепного своими руками.

Такая мера во многом оправдана, поскольку самостоятельное сверление днища транспортного средства может повредить целостность всей конструкции задней части транспортного средства, что крайне негативно отразится на дальнейшем процессе эксплуатации.

Приобрести фаркоп можно в любой специализированной торговой точке, которая занимается реализацией автомобильных запчастей и комплектующих. Убедитесь, что прицепное изготовлено именно для конкретной модели Нивы. Для этого нужно знать год выпуска транспортного средства.

Стоимость фаркопа разнится в зависимости от производителя и его конструктивных особенностей. Оригинальное устройство будет стоить значительно дороже, поскольку оно отличается от других в лучшую сторону своим исполнением. Оригинальное прицепное устройство изготавливают из высокопрочных сортов стали, при этом все соединения на нем сделаны с использованием профессионального оборудования, качественно обработаны либо полностью отсутствуют (монолитная конструкция). Отличается высокой надежностью.

Стандартная комплектация прицепного устройства состоит из:

• фаркоп;
• проводка;
• розетка для подключения электрооборудования прицепа;
• монтажный комплект: болты, винты, шайбы и гайки;
• сертификат соответствия, который полностью подтверждает безопасность устройства;
• инструкция.

Дополнительно в комплект может быть включен запасной шар, который служит для соединения с посадочным местом на выносе прицепа, а так же цепь для более надежной фиксации.

Разъемы прицепа: виды, способы подключения

Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

• корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
• полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
• силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

1. Управление левыми поворотниками.
2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
3. Масса.
4. Управление правыми поворотниками.
5. Левые габаритные огни.
6. Стоп-сигналы.
7. Правые габаритные огни.

Особенности подключения электроники с помощью распиновки розетки прицепа

Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Схема распиновка 13 контактной розетки

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Полезное: Распиновка монтажных блоков автомобилей ВАЗ

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Буксировка прицепа

В автомобиле предусмотрены точки крепления тягово-сцепного устройства (ТСУ), (или «фаркоп»). Допускается устанавливать только одобренные АО «АВТОВАЗ» ТСУ у официальных дилеров LADA.

ВНИМАНИЕ! Конструкция ТСУ должна быть одобрена АО «АВТОВАЗ».

Схема расположения шаровой опоры (фаркопа)

А — расстояние от оси задних колес до центра шаровой опоры по оси 900-915 мм (855-870 мм для версий URBAN). Расстояние от центра шаровой опоры до уровня земли 350-420 мм.

Для подключения электрооборудования прицепа к бортовой сети автомобиля необходимо использовать разъем (см. схему разъема), который находится в жгуте автомобиля за съемной облицовкой левого фонаря.

Схема разъёма в составе жгута автомобиля с обозначением номеров контактов и цветовой маркировкой проводов

Назначение контактов

Номер контакта	Цвет провода	Назначение цепи
1	Зелено-черный	Указатель поворота левый
2	Оранжево-черный	Противотуманные огни
3	Черный	Корпус
4	Зеленый	Указатель поворота правый
5	Красно-черный	Признак подключения прицепа (при подключении прицепа соединяется с корпусом)
6	Красный	Стоп-сигналы
7	Желтый	Габаритные огни
8	—	Резерв
9	—	Резерв

Для корректного подключения электрооборудования прицепа обратитесь к дилеру LADA.

ВНИМАНИЕ! Всегда снимайте шаровую опору (ТСУ), если не буксируете прицеп. Всегда соблюдайте требования местного законодательства в отношении установки ТСУ и эксплуатации автомобиля с прицепом. Запрещается превышать допустимую полную массу автопоезда, указанную на идентификационных табличках автомобиля и прицепа (с учетом степени загрузки автомобиля).

Суммарный вес автомобиля, груза в нем и нагрузки, передаваемой прицепом на ТСУ, не должен превышать технически допустимую максимальную массу автомобиля, указанного в идентификационной табличке (см. раздел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ»).

Рекомендации по эксплуатация автомобиля с прицепом

Для сбалансированной нагрузки автопоезда следует загружать прицеп, стремясь достигнуть максимально допустимой нагрузки (50 кг) на шаровую опору ТСУ.

Для лучшей устойчивости автопоезда предпочтительно распределять груз между автомобилем и тягачом так, чтобы автомобиль был с полной нагрузкой.

Распределяйте и надежно фиксируйте груз в прицепе так, чтобы тяжелые предметы располагались как можно ближе к оси прицепа.

С повышением высоты над уровнем моря на каждые 1000 м необходимо уменьшать максимальную массу автопоезда на 10%, что связано с понижением мощности двигателя и снижением эффективности тормозной системы. Откорректируйте при необходимости направление головного света фар.

В случае ухудшения обзора назад при присоединенном прицепе, используйте помощников при маневрировании. При движении не пытайтесь устранить раскачку прицепа резким ускорением, всегда снижайте скорость. Прогнозируйте дорожную обстановку, разгоняйтесь и тормозите плавно во избежание рывков и повреждения элементов автомобиля и прицепа.

Видео

Диагностика и ремонт жгута проводов прицепа «Сделай сам»

Опубликовано 20 июля 2019 г. by Benjamin Jerew Know How

Во время буксировки прицепа безопасность должна быть в первую очередь вашей. Давление в шинах, тормоза прицепа и фонари прицепа имеют решающее значение для того, чтобы вы и ваш груз прибыли в целости и сохранности. Освещение прицепа, сигналы поворота и стоп-сигналы информируют других водителей о ваших намерениях.

Если один или несколько ваших фонарей не работают, возможно, у вас просто перегорела лампочка или возникла проблема со жгутом проводов прицепа на тягаче или на прицепе.

Если у вас возникли проблемы с освещением или торможением прицепа, сначала проверьте жгут проводов прицепа тягача. У вас должен быть цифровой вольт/омметр (DVOM) в вашем ящике для инструментов, чтобы выполнять базовые проверки цепи. Как только вы подтвердите, что вилка тягача имеет правильное заземление и напряжение, вы можете перейти к проверке жгута проводов прицепа и ламп на наличие проблем. Чтобы проверить систему освещения прицепа, подключите ее к тягачу и используйте DVOM, чтобы проверить напряжение на любой розетке лампы, с которой у вас возникла проблема.

Профессиональный совет : при проверке внешней проводки на транспортном средстве или прицепе не протыкайте изоляцию щупами DVOM. Вы действительно можете проверить напряжение и заземление таким образом, но вы также поставите под угрозу водонепроницаемую изоляцию. Коррозия тогда будет в вашем будущем, и вы будете исправлять эту проблему снова.

Диагностика жгута проводов прицепа

Типичный плоский четырехконтактный разъем, например, должен иметь массу на белом проводе, затем 12 В на коричневом, желтом и зеленом проводах, в зависимости от того, включены ли задние фонари слева. горит указатель поворота или указатель правого поворота. Кроме того, стоп-сигналы и поворотники объединены, поэтому и желтый, и зеленый должны иметь 12 В при горящих стоп-сигналах. Пяти-, шести- или семиконтактные разъемы прицепа будут иметь дополнительные соединения для электрического тормоза, фонарей заднего хода, стоп-сигналов или вспомогательного источника питания.

Хотя для этих проверок можно использовать DVOM, специальный тестер трейлера может быть еще более простым способом. Тестеры для четырехконтактных разъемов обычно подключаются сразу же. Светодиоды должны загораться для каждой активированной цепи. Если ничего не светится, возможно, у вас проблема с заземлением. Если тягач оснащен коробкой-преобразователем прицепа, нужно будет проверить входы и выходы самой коробки. Как только вы определили проблему, произведите необходимый ремонт, но никогда не обходите стороной неисправную коробку преобразователя — всегда заменяйте ее.

Ремонт жгута проводов прицепа

Поскольку проводка прицепа обычно подвергается воздействию неблагоприятных факторов, отводы для проводов и обжимные соединители подвержены коррозии. Таким образом, чтобы сделать долговечный ремонт оголенной проводки, выполните следующие три шага:

1. Обожмите оголенные провода с помощью неизолированного стыкового соединителя.
2. Припаяйте соединение, чтобы обеспечить прочность и проводимость.
3. Используйте водонепроницаемую термоусадочную трубку с клейкой прокладкой, как минимум на полдюйма от каждого конца соединения, чтобы предотвратить проникновение воды.

Диагностика и ремонт электропроводки прицепа не особенно сложны, но потребуют терпения. Следуя этому руководству, вы сможете легко исправить любые проблемы с освещением или тормозами вашего прицепа, а также произвести долговечный ремонт.

Ознакомьтесь со всеми продуктами для буксировки , доступными в NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для планового технического обслуживания и ремонта. Для получения дополнительной информации о диагностике и ремонте жгута проводов прицепа поговорите со знающим специалистом в вашем местном магазине NAPA AUTO PARTS.

Фото предоставлено Wikimedia Commons

Бен разбирает вещи с 5 лет и снова собирает их с 8 лет. Попробовав ремонт своими руками дома и на ферме, он нашел свое призвание в CGCC. Программа по ремонту автомобилей. После того, как он провел ASE CMAT в течение 10 лет, Бен решил, что ему нужны перемены. Теперь он пишет на автомобильные темы в Интернете и по всему миру, включая новые автомобильные технологии, транспортное законодательство, выбросы, экономию топлива и ремонт автомобилей.

Методы работы с датчиком MaxSonar

Прежде чем вы решите припаять провода к датчику, вы должны сначала решить, является ли это лучшим выбором для вас и вашего приложения.

Это руководство поможет вам правильно выполнить процесс пайки.

Прежде чем вы перейдете к руководству, мы хотим дать вам возможность пропустить этот процесс.

Если у вас возникли проблемы с пайкой проводов к датчику или вы предпочитаете вообще пропустить этот шаг, то есть другой вариант.

Наши варианты разъемов и крепления проводов значительно упрощают этот процесс.

Эти соединители бывают различных конфигураций и размеров для удовлетворения различных потребностей.

Прямой 7 -контактный заголовок

7 -контактный разъем

90 градусов 7 -контактный заголовок

КЛЮЧЕСКИЙ КАБЕЛЕТСКИ припаять и отпаять датчик 9 MaxBotix Inc. 0034

Методы для надлежащего сквозного паяла A MaxBotix Inc., Sensor

Стоимость Desler A Maxbotix Inc., Sensor

9005

Материалы, необходимые для Soldering 98
Материалы, необходимые для Soldering 998		Материалы для Soldering 98		.
Защитные очки Зажим для рук Инструмент для зачистки проводов Паяльник с подставкой Жало паяльника Бессвинцовый припой ~.031 Чистая губка Латунная губка Tip Tinner Liquid Flux Выпускной вентилятор	Soldering Iron Soldering Wick Solder Solder Wrool Wroom Soldering Wick Solder Solder Vacker Wrooler) Solder Solder Wrool nolider Wrool).



Пайка — это навык, который должен знать каждый, кто работает или экспериментирует с электроникой. Правильная пайка требует практики, терпения и настойчивости, но эта статья должна указать вам правильный путь. В этой статье описывается правильная техника и меры предосторожности, которые необходимы для новичков в пайке. Припой — это металлический «клей», который скрепляет детали и образует соединение, позволяющее протекать электрическому току.

Любой, кто часто занимается пайкой, может сказать вам, что перед пайкой следует принять надлежащие меры предосторожности. Жидкий припой может капать и лопаться, поэтому при пайке следует надевать защитные очки и соответствующую одежду (т. е. не шорты и рубашку без рукавов). При пайке образуются вредные пары, поэтому на станции также должен быть вытяжной вентилятор.



Первый инструмент, который вам понадобится, это хороший паяльник. Паяльники можно приобрести в большинстве местных хозяйственных магазинов или в Интернете. Паяльник мощностью от 15 до 40 Вт или паяльник с регулируемой температурой лучше всего подходит для пайки электрических компонентов. Вам понадобится хороший наконечник для вашего утюга; Паяльные жала бывают самых разных форм и размеров: от отвертки, клина и плоского жала до карандаша, конуса и прецизионного жала. Выберите наконечник, который достаточно мал, чтобы легко работать вокруг платы и компонентов.



Независимо от того, припаиваете ли вы разъем, разъем или провода непосредственно к плате, метод одинаков. Однако при пайке провода легче облудить перед пайкой.





Как залудить проволоку

1. Вам понадобятся инструменты из списка выше. Возьмите инструмент для зачистки проводов и зачистите внешнюю изоляцию провода.



2. Нанесите небольшое количество жидкого флюса на оголенный провод.





3. С помощью горячего паяльника нагрейте проволоку и расплавьте флюс боковой стороной (не кончиком) паяльника. Ваш флюс начнет дымиться и шипеть. Возьмите припой и прикоснитесь к точке, где железо и проволока соприкасаются. Припой должен стать жидким. Затем проведите припоем по оголенному проводу. Нагретый флюс равномерно втянет расплавленный припой в проволоку.



Теперь, когда ваш провод правильно залужен, его можно припаять к датчику так же, как разъем ниже.





Припайка разъема к датчику MaxBotix Inc.

1. Нагрейте паяльник. Пока ваш утюг нагревается, вы можете поместить сенсорную плату в держатель зажима для громкой связи.



2. Нанесите немного флюса на ножки разъема и отверстия платы датчика.





3. Совместите ножки разъема с соответствующими выходными отверстиями на плате датчиков. Затем можно вставить ножки разъема в выходные отверстия датчика.





4. Равномерно нагрейте ножку и контактную площадку боковой стороной паяльника.



5. Нанесите припой в местах соединения выходной площадки, ножки и железа. Следите за жидким припоем, чтобы убедиться, что он течет вокруг ножки и попадает в выходные отверстия.



6. Когда припой окажется на месте, удалите его с платы, а затем утюг. Если вы сначала удалите железо, жидкий припой может остыть, и припой прилипнет к плате.



7. Если требуется больше припоя, вы можете потянуть жидкий припой утюгом, чтобы убедиться, что контактная площадка и ножка полностью припаяны, без промежутков или зазоров.



8. При необходимости добавьте припоя. Опять же, вы можете потянуть жидкий припой утюгом, чтобы убедиться, что контактные площадки и ножки полностью припаяны, без пробелов или зазоров.





9. Теперь, когда одна ножка припаяна к плате, можно отрегулировать положение разъема, подогрев припой.



10. Как только разъем станет плоским и выровненным на плате, снимите утюг и дайте жидкому припою остыть в течение секунды.



11. Завершите припайку оставшихся ножек к выходам датчиков на плате. Этот же метод используется при пайке проводов к датчику вместо разъема. Просто подумайте о луженой проволоке как о ножке разъема.





12. Теперь вы можете использовать зубную щетку с мягкой щетиной и изопропиловый спирт, чтобы аккуратно очистить сенсорную плату от излишков сгоревшего флюса. Вам необходимо удалить активный флюс, потому что он может повредить плату, если его не удалить.





Правильная отпайка датчика

После того, как вы научитесь паять, вам в конечном итоге потребуется отпаять компонент. Умение правильно отпаивать почти так же важно, как и паять. Демонтаж — это удаление припоя с компонента на печатной плате. Если не сделать это осторожно, вы рискуете повредить контактную площадку или цепи на плате. Вам нужно будет снова собрать материалы для пайки из списка выше.



1. Нагрейте паяльник. Пока утюг нагревается, поместите датчик в тиски или держатель печатной платы без помощи рук. Как только железо нагреется, поместите фитиль припоя с избытком у основания вывода, где встречаются контактная площадка и контакт. Затем поместите утюг на фитиль припоя. Когда фитиль нагревается, припой становится жидким и втягивается в фитиль.





2. Когда жидкий припой начнет подниматься по фитилю, медленно тяните фитиль вдоль контактной площадки, пока весь припой не исчезнет. Не давите на подушку, иначе вы можете повредить или разорвать подкладку доски.



3. После удаления припоя вокруг штыря и выходной площадки можно удалить фитиль с платы. Сначала удалите фитиль, затем удалите утюг. Это предотвратит прилипание фитиля к подушечке. Если фитиль застрял, снова нагрейте его утюгом, чтобы расплавить припой, удерживающий фитиль. Не пытайтесь вытащить фитиль, не расплавив припой, так как это может повредить контактную площадку и, возможно, цепь.



4. Когда припой будет удален, используйте кончик утюга против штифта или проволоки и осторожно толкните штифт из стороны в сторону. Это гарантирует, что штифт не свободен от доски. Если видимого припоя нет, но компонент все еще кажется прикрепленным, нагрейте и повторите. Не применяйте силу, потому что это может привести к повреждению. Удалите весь оставшийся припой с контактов компонента и аккуратно снимите разъем с платы.





5. Используя зубную щетку с мягкой щетиной и изопропиловый спирт, осторожно протрите сенсорную плату, чтобы убедиться, что она чистая.







Использование пылесоса для удаления припоя

1. Приложите железный наконечник к области между штифтом и контактной площадкой.



2. Пылесос готов к использованию, когда вставлена ​​его нижняя часть. Затем держите наконечник пылесоса близко к штифту. Как только припой станет жидким, сделайте одно быстрое движение: уберите утюг, поместите вакуумную насадку на штифт, нажмите кнопку сбоку пылесоса.





3. Если сделать это быстро и осторожно, вакуум должен втянуть жидкий припой. Если нет, повторяйте процесс до тех пор, пока припой не будет удален.



4. Снимите компонент и очистите плату с помощью зубной щетки и изопропилового спирта, чтобы убедиться, что плата чистая.
