Раздаточная коробка: устройство, назначение, типы

Раздаточная коробка: устройство, назначение, типы

Раздаточная коробка является обязательным механизмом, которым комплектуются полноприводные автомобили. Основная функция раздаточной коробки состоит в перераспределении крутящего момента между ведущими мостами, а также в его увеличении, что особенно актуально при движении в условиях бездорожья.

Раздаточная коробка, которая выступает неотъемлемым атрибутом полноприводного автомобиля, предназначена для правильного распределения крутящего момента по ведущим мостам. Кроме этого, именно раздаточная коробка увеличивает крутящий момент при движении по бездорожью.


Конструкция раздаточной коробки

В зависимости от конкретной системы полного привода, конструкция раздаточной коробки немного отличается, но можно выделить общие элементы, которые обязательно входят в механизм: корпус, ведущий вал, межосевой дифференциал и механизм блокировки дифференциала, зубчатая передача, вал привода задней оси, вал привода передней оси и понижающая передача.

Все элементы, в том числе понижающая передача и межосевой дифференциал, находятся в корпусе раздаточной коробки, заполненной специальным трансмиссионным маслом, обеспечивающим смазку узлов.


Принцип работы

Коробка передач передает крутящий момент на раздаточную коробку по ведущему валу. Далее происходит передача крутящего момента на межосевой дифференциал, имеющий несколько вариантов конструкции. На устаревших раздаточных коробках установлен самый простой межосевой дифференциал, который не имеет механизма блокировки. Современный вариант представляет собой самоблокирующийся дифференциал или дифференциал с жесткой блокировкой.


Межосевой дифференциал

Такой механизм раздаточной коробки, как межосевой дифференциал, играет важнейшую роль, распределяя крутящий момент по приводным осям автомобиля. Если дифференциал не оснащен механизмом блокировки, значит, оси могут двигаться с разной скоростью. Самоблокирующийся дифференциал, а также дифференциал, который имеет механизм ручной блокировки, дают возможность принудительного распределения крутящего момента между ведущими мостами, что очень актуально при езде по бездорожью.

На сегодняшний день существует три типа самоблокирующихся дифференциалов:

- фрикционная муфта;
- блокировка типа Torsen;
- вязкостная муфта.

Большой популярностью пользуются дифференциалы с вязкостной муфтой. Такой механизм автоматической блокировки является сравнительно недорогим, поэтому имеет большой спрос. Работа вязкостной муфты заключается в том, что она отвечает за отслеживание угловых скоростей на приводных осях. Если на одной из осей скорость возрастает, осуществляется плавная блокировка дифференциала, в результате чего крутящий момент на оси, где угловая скорость меньше, увеличивается. В качестве рабочего тела муфты выступает специальная жидкость, вязкость которой изменяется в зависимости от сложившихся условий.

Среди существенных недостатков механизма вязкостной муфты можно выделить невозможность ручной блокировки, а также риск перегрева при длительной работе.

Наиболее совершенную конструкцию имеет дифференциал Torsen, который выделяется широким диапазоном перераспределения крутящего момента. Но из-за такого недостатка, как ограниченная прочность, его не используют на внедорожниках.

Оптимальным вариантом является дифференциал, оснащенный фрикционной муфтой, которая дает возможность как ручной, так и автоматической блокировки. В конструкцию муфты, работа которой основывается на силе трения, входят фрикционные диски. Если одна из приводных осей проскальзывает, диски начинают сжиматься, частично или полностью блокируя дифференциал.

Вал привода задней оси и ведущий вал обычно располагают соосно. Вал привода передней оси вращается от зубчатой или цепной передачи.

Иногда в раздаточной коробке присутствует понижающая передача, позволяющая увеличить крутящий момент, которой обычно укомплектовываются внедорожники. В раздаточную коробку может входить механизм автоматического или ручного выключения/подключения полного привода.

Раздаточная коробка может иметь несколько режимов работы, что зависит от ее конструкции:

- подключена только задняя ось;
- подключены две приводные оси;
- две оси подключены с межосевой блокировкой;
- подключение обеих осей с пониженной передачей и межосевой блокировкой;
- подключение обеих осей с автоматической блокировкой дифференциала.

Если автомобиль оборудован механическим приводом, управление раздаточной коробкой производится непосредственно рычагами. Также управление может осуществляться при помощи кнопок, регулирующих работу исполнительных механизмов и управляющих органов раздаточной коробки. Если полноприводный автомобиль не предназначен для езды в условиях бездорожья, обычно раздаточная коробка управляется автоматикой.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Назначение и устройство раздаточной коробки

Раздаточная коробка предназначена для распределения крутящего момента между несколькими ведущими мостами полноприводных (многоприводных) автомобилей, которые имеют высокие опорно-сцепные качества, что достигается путем оптимального распределения массы на ведущие колеса. Высокие опорно-сцепные качества таких автомобилей позволяют получать на ведущих колесах значительные крутящие моменты, для получения которых необходимо иметь большое передаточное число в трансмиссии. Для эффективной работы автомобиля повышенной проходимости диапазон передаточных чисел его трансмиссии должен быть примерно вдвое шире, чем позволяет обеспечить коробка передач базового автомобиля.


Расширение диапазона передаточных чисел в трансмиссии автомобиля повышенной проходимости, в которой используется серийная коробка передач, и увеличение ее максимального передаточного числа достигаются введением в раздаточную коробку дополнительной пары зубчатых колес, которая называется понижающей передачей или демультипликатором. Он включается, когда автомобиль преодолевает труднопроходимые участки. Его наличие позволяет удвоить количество передаточных чисел в трансмиссии, увеличивая их значения на каждой, в том числе и на первой, ступени коробки передач.




распределять крутящий момент по ведущим мостам таким образом, чтобы обеспечивалась наилучшая проходимость автомобиля;

• иметь возможность создания больших передаточных чисел для преодоления повышенных сопротивлений движению автомобиля;
• иметь устройства, предотвращающие перегрузку деталей трансмиссии при включении демультипликатора;
• не создавать повышенный уровень шума;
• иметь высокий КПД.


Классификация раздаточных коробок
по типу привода. Если все выходные валы раздаточной коробки имеют жесткую механическую связь, привод называется блокированным. Если связь выходных валов раздаточной коробки обеспечивается через дифференциал, привод называется дифференциальным.
Существуют также раздаточные коробки, обеспечивающие временное подключение одной из ветвей трансмиссии посредством автоматических устройств отбора мощности.
В соответствии с конструктивной схемой трансмиссии раздаточные коробки передач могут отличаться числом выходных валов: обычно их два, но при параллельном приводе ведущих мостов грузового автомобиля может быть и три.

назначение, виды, устройство, как работает

Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.

Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.

На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:

  • устройству;
  • типу подключения;
  • соотношению распределения момента;
  • способу управления;
  • типу подключения к КПП.

Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.

Устройство и разновидности раздатки

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.
Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.


Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.


В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

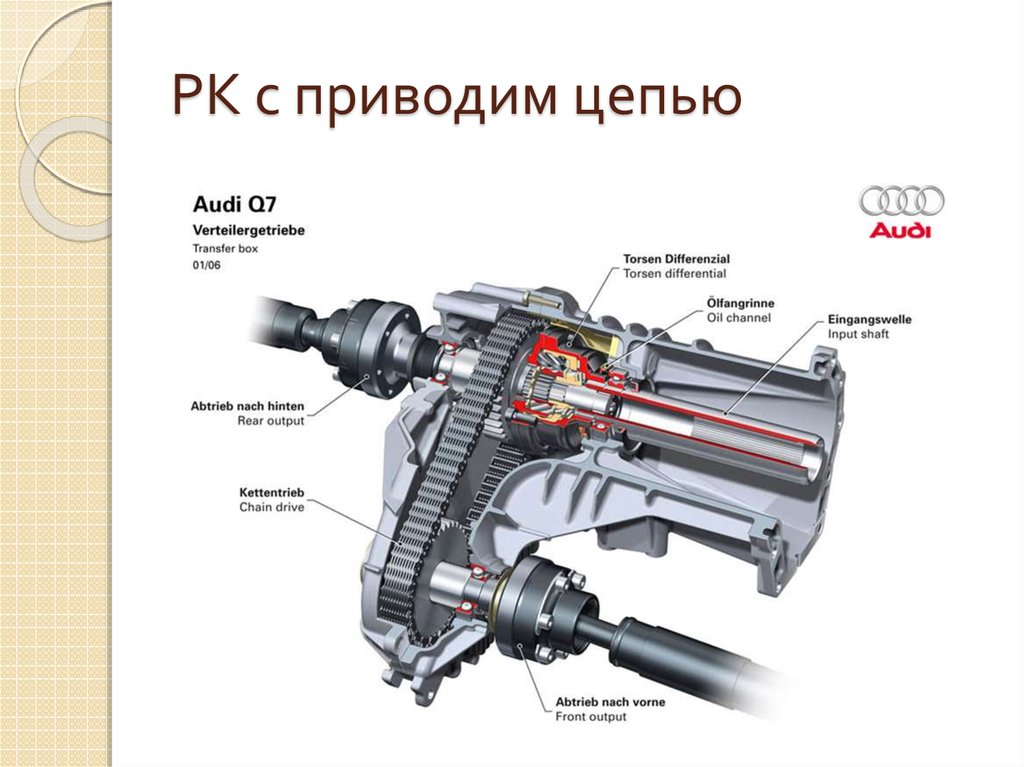

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.


В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

  1. Постоянный полный.
  2. Полный привод, подключаемый вручную.
  3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Распределение момента раздатки

Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.

В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0. То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.

Ещё кое-что полезное для Вас:

Способы управления

Раздатки, устанавливаемые на авто, имеют три способа управления:

  • ручной;
  • электропривод;
  • электронная система управления.

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.


Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.


На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.

Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.

Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.

Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть  машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.

Раздаточная коробка: устройство, принцип работы

Раздаточная коробка (РК) устанавливается в автомобилях, пригодных для езды по бездорожью. Иными словами, она присутствует в транспортных средствах с полным приводом, а в тех, у кого привод передний или задний — отсутствует.

Назначение раздаточной коробки заключается в регулировке крутящего момента, работающего в ходовой части машины. Она и приходит на помощь автомобилям в прохождении сложных и ландшафтных трасс.

Но давайте поговорим об этом приборе подробнее. Для начала разберёмся, где его искать.

Где искать раздаточную коробку?

Расположение РК может отличаться в зависимости от производителя и модели автомобиля.

Иногда создатели авто ставят её за КПП, разделяя с этим устройством.

Однако часто можно обнаружить коробки передач, в устройство которых входят раздаточные.

Какие бывают раздаточные коробки?

Назначение и устройство раздаточной коробки неразрывно связаны. Не во всех автомобилях установлены одинаковые РК. Чаще всего эти механизмы отличаются друг от друга своим типом и структурой. Существует три основных критерия, по которым один такой механизм отличается от другого.

  • Типы приводных валов. В понижающих коробках они могут быть несоосными и, наоборот, соосными.
  • Месторасположения приводных валов.
  • Число наличествующих передач. Это количество определяет ступенчатость коробки. Они бывают одно-, двух- и трёхступенчатыми.

Из чего состоит раздаточная коробка?

Сам механизм «раздатки» может отличаться. Способов её сбора существует несколько. Однако есть составляющие, без которых не обойдётся устройство раздаточной коробки.

  • Во-первых, это ведущий вал. При использовании одной передачи он отвечает за приём крутящего момента.
  • Во-вторых, это четыре приводных вала. Они ставятся на оси сзади и спереди. Они связаны попарно.
  • В-третьих, в таком механизме обязательно присутствует зубчатая либо цепная передача крутящего момента.
  • В большинстве полноприводных авто есть также понижающая передача. Однако обращаем ваше внимание на то, что она присутствует не во всех раздаточных коробках. Так, это звено цепи механизма отсутствует, например, в кроссоверах, которые, хоть и обладают полным приводом, для езды по сложным ландшафтам не созданы.
  • Также в коробках некоторых авто с полным приводом есть дифференциал, который устанавливается между осями, и блокиратор под дифференциал.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

Теперь «плюсы»:

  • При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
  • Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
  • Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
  • При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
  • Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку.

Раздаточная коробка.


Раздаточные коробки




Мощность, отобранная от двигателя посредством сцепления и коробки передач, направляется к ведущим колесам автомобиля через карданную и главную передачу. Для автомобилей с одним ведущим мостом в данном случае поток мощности следует в одном направлении, а вот для автомобилей, имеющих два и более ведущих мостов, необходимо мощность двигателя распределить между всеми ведущими колесами пропорционально преодолеваемой ими нагрузке. В таких автомобилях для распределения крутящего момента между ведущими мостами применяются раздаточные коробки.
Кроме того, установка понижающей передачи в раздаточной коробке позволяет значительно увеличить передаваемый крутящий момент и тяговую силу, способствуя повышению проходимости автомобиля. Поэтому многие раздаточные коробки способны выполнять две основные функции – распределение крутящего момента от двигателя между всеми ведущими колесами, а также изменение, при необходимости, величины передаваемого крутящего момента.

Раздаточные коробки классифицируются по ряду признаков:

  • по числу передач – одноступенчатые и двухступенчатые;
  • по расположению ведомых валов – соосные и несоосные;
  • по приводу ведомых валов – с бездифференциальным (блокированным) приводом и с дифференциальным приводом.

Основные типы раздаточных коробок представлены на рис. 1.

Одноступенчатые раздаточные коробки обычно применяются на полноприводных легковых автомобилях, где значительное увеличение силы тяги может привести к нежелательным перегрузкам агрегатов трансмиссии.

Двухступенчатая раздаточная коробка удваивает число передач и расширяет диапазон передаточных чисел, применяется на грузовых автомобилях с целью повышения тяговых качеств. По сути, такая раздаточная коробка является не только распределителем потока мощности, но и своеобразным демультипликатором, повышающим динамические возможности автомобиля путем увеличения тягового усилия на ведущих колесах.

Раздаточные коробки с соосными валами находят наибольшее применение, так как в них легко осуществить дифференциальный привод ведомых валов путем установки межосевых дифференциалов. Кроме того, с помощью несимметричного дифференциала крутящий момент может быть распределен между ведущими осями пропорционально вертикальным нагрузкам на них.

Дифференциальный привод ведомых валов позволяет колесам разных мостов вращаться с различными угловыми скоростями, что исключает циркуляцию мощности в трансмиссии. В таких раздаточных коробках передний мост включен постоянно, что упрощает управление раздаточной коробкой. Однако в определенных условиях на автомобиле с неблокируемым межколесным дифференциалом при буксовании одного из колес движение будет невозможно. Поэтому обязательно должно быть устройство для блокировки межосевого дифференциала.

Несоосные раздаточные коробки, как правило, бездифференциальные. Так как при движении автомобиля по неровным дорогам колеса разных мостов проходят различный путь, то при включенном переднем мосте это приводит к возникновению циркуляции мощности. Поэтому передний мост при движении по дорогам с твердым покрытием должен отключаться, чтобы предотвратить значительное изнашивание шин.
Кроме того, в таких раздаточных коробках обязательно должен быть устройство, блокирующее включение пониженной передачи при выключенном переднем мосте. Делается это для того, чтобы не допустить передачу чрезмерного крутящего момента на задний мост или заднюю тележку.

***

Раздаточная коробка ГАЗ-66

Раздаточная коробка с блокированным приводом мостов автомобиля ГАЗ-66-11 (рис. 2) включает в себя картер 1, первичный вал 2, вал 3 привода заднего моста, промежуточный вал 11, вал 9 привода переднего моста, зубчатые колеса и механизм переключения передач.
Пониженная передача имеет передаточное число 1,98, прямая – 1, т. е. раздаточная коробка автомобиля ГАЗ-66 способна выполнять дополнительно функцию демультипликатора.
Привод управления раздаточной коробкой механический, дистанционный.

Картер 1 отлит из серого чугуна и является базовой деталью, внутри которой устанавливаются валы с зубчатыми колесами.

Первичный вал 2 является ведущим элементом раздаточной коробки. На переднем конце вала нарезаны шлицы для установки фланца, к которому крепится карданный вал, связанный с коробкой передач. Первичный вал установлен в двух подшипниках.

Передний подшипник – шариковый, жестко фиксирует вал в стенке картера от осевого смещения. Подшипник закрыт крышкой, в которой установлена самоподжимная уплотнительная манжета, работающая по поверхности ступицы фланца.

Задний подшипник роликовый цилиндрический (допускающий температурное изменение длины вала) установлен в расточке зубчатого колеса 4 вала привода заднего моста. На заднем шлицованном конце вала установлено подвижное зубчатое колесо 3 включения заднего моста и пониженной передачи.

Вал привода заднего моста 5 является ведомым валом раздаточной коробки. Вал вращается на двух подшипниках, один из которых установлен в задней стенке картера, а другой – в крышке. Наружный конец вала шлицованный. На нем установлен фланец, к которому крепится карданный вал заднего моста.
В средней части вала установлена шестерня 6 привода спидометра.
Вал имеет уплотнительную манжету.

Промежуточный вал 11 вращается на двух шариковых подшипниках, установленных в стенке картера. По всей длине вала выполнены шлицы, на которых установлены два зубчатых колеса. Зубчатое колесо 10 пониженной передачи установлено неподвижно с помощью стопорного кольца, а зубчатое колесо 7 включения переднего моста имеет возможность перемещаться вдоль вала. Концы вала закрыты крышками.

Вал привода переднего моста 9 также установлен на двух подшипниках. На шлицах вала неподвижно закреплено зубчатое колесо 8 привода переднего моста, а на противоположном конце – фланец крепления карданного вала переднего моста.
Вал уплотняется уплотнительной манжетой.

Механизм переключения передач (рис. 2, б) состоит из двух штоков 12 и 18 с вилками 13 и 17, фиксаторов и блокирующего устройства.

Перемещение с помощью механизма переключения передач зубчатого колеса 3 в сторону вала привода заднего моста и введение его в зацепление с внутренним зубчатым венцом зубчатого колеса 4 обеспечивает включение прямой передачи, при которой крутящий момент передается напрямую с первичного вала 1 на вал 5 привода заднего моста.

Зубчатые колеса 4 и 8 связаны через валы привода мостов с колесами передней и задней осей и, поскольку они имеют одинаковый диаметр и число зубьев, вращаются с равными угловыми скоростями. Поэтому перемещением подвижного зубчатого колеса 7 можно включить передний мост прямо на ходу при движении автомобиля на прямой передаче.

Включение пониженной передачи вследствие отсутствия синхронизаторов производится перемещением и введением в зацепление зубчатого колеса 3 с зубчатым колесом 10 промежуточного вала только при полной остановке автомобиля.

Блокирующее устройство механизма переключения передач не позволяет включить пониженную передачу без выключения переднего моста и выключить передний мост при включенной пониженной передаче. Осуществляется это благодаря двум сухарям 15, расположенным между штоками, на боковых поверхностях которых выполнены выемки различной глубины.

На штоке 12 включения пониженной передачи имеется три выемки (лунки). Между выемками соответствующими нейтральной передаче и прямой передаче, боковая поверхность ползуна сточена под лыску, поэтому при перемещении штока во время включения прямой передачи сухарь сдвигается на относительно небольшое расстояние, сжимая пружину 16.

При перемещении штока в другую сторону для включения пониженной передачи при том же положении штока 18 включения переднего моста невозможно, так как из-за отсутствия лыски сухарь должен будет сместиться на большее расстояние, что приведет к упору его в противоположный сухарь. Перемещение штока 12 будет возможным, только если будет включен передний мост и напротив сухарей окажется более глубокая выемка штока 18.
После включения пониженной передачи сухарь устанавливается в неглубокой выемке штока 12, что приводит к блокированию штока 18 включения переднего моста. Выключить передний мост можно только после выключения пониженной передачи.

***



Раздаточная коробка КамАЗ

На автомобиле КамАЗ-4310 установлена механическая двухступенчатая раздаточная коробка с несимметричным межосевым дифференциалом (рис. 3).
Передаточные числа: первая (понижающая) передача – 1,692, вторая (повышающая) передача – 0,917. Поэтому на понижающей передаче раздаточная коробка выполняет дополнительно функцию демультипликатора, а на повышающей - делителя (мультипликатора).
Раздаточная коробка выполнена по трехвальной схеме с соосными выходными валами.

Редуктор раздаточной коробки состоит из картера 10, первичного вала 1, промежуточного вала 21, вала 18 привода переднего моста, межосевого дифференциала, вала 9 привода заднего моста. Все зубчатые колеса редуктора постоянного зацепления со спиральными зубьями.

Картер раздаточной коробки литой, с вертикальным разъемом. В верхней части картера имеется люк, закрытый крышкой, для установки коробки отбора мощности. В гнездо заднего торца картера может устанавливаться односкоростная коробка отбора мощности для привода лебедки, связанная с первичным валом 1 через зубчатое колесо 4.

Первичный 1 и промежуточный 21 валы вращаются на цилиндрических радиальных подшипниках, дифференциал – на цилиндрическом и шариковом радиальных подшипниках. Шарикоподшипник первичного вала воспринимает только осевые нагрузки и установлен в крышке первичного вала с радиальным зазором.

К ведущему зубчатому колесу 2 первичного вала приварено зубчатое колесо 3 отбора мощности. Зубчатое колесо 7 понижающей передачи и зубчатое колесо 14 повышающей передачи установлены на роликоподшипниках с алюминиевыми сепараторами.

Дифференциал – планетарного типа с четырьмя сателлитами 8, солнечным зубчатым колесом 13 и коронным зубчатым колесом 11, соединенным с валом 9 привода заднего моста. Момент вращения от солнечного зубчатого колеса 13 передается на вал 18 привода переднего моста.
При незаблокированном дифференциале обеспечивается распределение крутящих моментов между передним и задними мостами в соотношении 1:2, в соответствии с вертикальными нагрузками на передний мост и заднюю тележку.
В зависимости от дорожных условий дифференциал может быть заблокирован, и тогда валы привода переднего и заднего мостов вращаются как одно целое.

Смазывание зубчатых колес раздаточной коробки осуществляется разбрызгиванием. Для подачи смазочного материала к подшипникам зубчатого колеса понижающей передачи промежуточного вала в картере раздаточной коробки имеется маслосборник (карман) 6, соединенный через отверстия в картере крышки подшипника, штуцере и валу с подшипниковой зоной.

Для включения повышающей передачи муфта 15 вводится в зацепление с зубчатым венцом зубчатого колеса 14. В этом случае крутящий момент от первичного вала 1, через ведущее зубчатое колесо 2, промежуточное зубчатое колесо 22, зубчатое колесо 14 повышающей передачи, муфту 15 передается на водило 16 дифференциала и распределяется между валами привода ведущих мостов.

Для включения понижающей передачи необходимо муфту 5 сместить вправо. При этом соединятся зубчатые колеса 22 и 7 и крутящий момент от ведущего зубчатого колеса 2 первичного вала 1, через промежуточное зубчатое колесо 22 и муфту 5 будет передаваться на зубчатое колесо 7 понижающей передачи, далее через ведущее зубчатое колесо 12 дифференциала на водило 16 и распределяться между валами привода мостов.

Переключение передач в раздаточной коробке осуществляется дистанционно – мембранными пневматическими камерами. Воздух в пневматические камеры переключения передача подается электропневматическими клапанами (рис. 3, а), управляемыми из кабины водителя трехпозиционным переключателем.

Блокировка дифференциала происходит при введении в зацепление муфты 17, сидящей на шлицах вала 18 привода переднего моста с зубчатым сектором на передней части водила 16.

Включение блокировки межосевого дифференциала осуществляется также мембранной пневматической камерой 19, воздух в которую подается через пневматический кран, установленный в кабине под панелью приборов.

***

Коробка отбора мощности


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Ликбез по раздаточным коробкам — Журнал «4х4 Club»

В теперешней жизни мы почти не попадаем на настоящее бездорожье. Оттого в перечне моделей среднестатистической фирмы автомобили с раздаточной коробкой встречаются все реже. Но все-таки они есть, и мы поговорим об этом самом «железном» из внедорожных агрегатов...

Упрощение и одинаковость конструкции автомобилей повышенной проходимости понятна.


Подавляющее большинство новых полноприводников построено по «легковой» схеме: поперечный двигатель спереди, постоянный привод на передние колеса и подключаемый с помощью дисковой муфты – на задние. Но в классе тяжелых внедорожных машин традиционно другой набор вездеходных ценностей, и раздаточная коробка для них – главный атрибут.

ОРТОДОКСЫ ЧЕСТНОГО ЖЕЛЕЗА
Раздаточная коробка – это самостоятельный довольно увесистый и сложный агрегат: нашпигованная шестернями, валами и муфтами часть трансмиссии между коробкой передач и ведущими мостами. Ее первое и основное назначение – разделять или раздавать в той или иной пропорции крутящий момент двигателя на оба ведущих моста – передний и задний.

Помимо распределительной функции, раздаточной коробке отдана еще одна – увеличивать крутящее усилие на колесах при одновременном понижении скорости передвижения. Так, на первой пониженной передаче по сравнению с первой повышенной примерно в три раза меньше скорость вращения колес и во столько же раз больше тяга на них. Редукторную часть раздаточной коробки  иногда называют демультипликатором и обозначают чаще всего как 4L или просто L.

Таким образом, внутри единого корпуса «живут» два устройства. И если с демультипликатором все более-менее однозначно (от модели к модели меняется лишь передаточное отношение), то принципов раздачи крутящего момента по мостам несколько. Соответственно, различаются и конструкции раздаточных коробок.


НИЧЕГО БОЛЕЕ ПОСТОЯННОГО…

Первый принцип – он же первый и исторически – постоянный привод на задний мост с временным подключением переднего. Знатоки воскликнут «парт-тайм» и будут абсолютно правы.  Такая трансмиссия более полувека доминировала во внедорожниках во многом благодаря простоте и выносливости конструкции. Примитивное подключение рычагом постепенно сменилось кнопочным управлением, но суть сохранилась.

Казалось бы, чего проще: на асфальте передний мост выключен, вне дорог – включен. Единственной загвоздкой оставался вопрос: когда именно надо подключать? Ведь позднее подключение «передка» на бездорожье чревато застреванием, а даже непродолжительное движение по асфальту в режиме 4х4 для большинства машин с part-time губительно технически.



Проблему решили инженеры Range Rover, заставив свою раздаточную коробку всегда приводить оба моста и заодно создав второй тип внедорожников. Разницу в скоростях переднего и заднего карданов гасит обыкновенный межосевой дифференциал. Симметричный, такой же как и между колесами. А для того чтобы трансмиссию постоянного полного привода уравнять по проходимости с подключаемой, установили еще и блокировку межосевого дифференциала.  Наша родимая «Нива» – из этой оперы.

Итак, оба типа во внедорожном режиме жестко приводили две оси, а на асфальте постоянный полный привод доминировал благодаря тяге четырьмя колесами. Кроме того, постоянно полноприводные всегда во всеоружии – так сказать, всегда все включено.


ТЕРМИНОЛОГИЯ:
Строго говоря, фраза «разделяет момент между двумя мостами» полностью корректна только для тех внедорожников, у которых в действительности имеется два ведущих неразрезных моста. Поскольку независимые подвески неизбежно вытесняют зависимые, термин «мост» по отношению к внедорожнику теперь означает не саму по себе неразрезную балку с двумя колесами, а совокупность узлов подвески и трансмиссии, относящихся к передней или задней паре колес. С таким же успехом тут употребимо слово «ось».



Рукоять.
Нет ничего надежнее механического переключения раздатки. Пусть ручка вибрирует и требует усилий, но зато наглядна

Часть тяжелых внедорожников сейчас сочетает задний неразрезной мост с независимой подвеской спереди (Mitsubishi Pajero Sport, Toyota TLC200). По этой схеме построено и большинство пикапов. Некоторые компании в новых моделях полностью отказались от неразрезных мостов, заменив их независимой подвеской (Range Rover, Infiniti QX56, Jeep Cherokee). И только самые консервативные модели, доживающие свой долгий век на конвейере (Mercedes Gelandewagen, Land Rover Defender, UAZ), сохраняют верность полностью зависимой подвеске с двумя непробиваемо-крепкими мостами.


НЕ ВСЕ ХОРОШО, ЧТО ПОЛНО
Но есть и минусы. Раздаточная коробка получилась очень громоздкой, тяжелой и сложной. На том же Range Rover, чтобы сохранить большой дорожный просвет, пришлось поднимать ее над полом салона и фактически размещать в объемистом «ящике» – подлокотнике. Подобные факторы напрямую повлияли на цену машин с постоянным полным приводом. Кроме того, конструкции part-time были на голову надежнее и безболезненно «переваривали» гораздо большие перегрузки.

Сделать раздаточную коробку с межосевым дифференциалом компактнее, легче и дешевле заставил инженеров полноприводный бум, стартовавший к концу ХХ века. Появились варианты с цепью вместо тяжелых шестерен (Nissan Terrano и MMC L200), с планетарной конструкцией в приводе пониженной передачи. Но оставалась еще одна проблема – устойчивость постоянно полноприводного автомобиля в скользком повороте.


SUPERSELECT
Раздаточную коробку с таким названием применяет компания Mitsubishi. Звучит непонятно, а по сути – обе системы (part-time и постоянный полный привод с межосевым дифференциалом) «в одном флаконе». Четыре положения SuperSelect позволяют двигаться исключительно на заднем приводе при отключенном переднем, подключать передние колеса вместе с задними через межосевой дифференциал (длительный режим), делать то же, но с заблокированным межосевым дифференциалом (аналог подключенного part-time) и, наконец, добавлять к заблокированному «центру» «понижайку». С какой стороны ни взгляни – рай для джипера!




СВОБОДА, РАВЕНСТВО И… «УШИ»

Когда вам говорят, что свободный дифференциал, дескать, «отправляет» часть крутящего момента на то или иное колесо или мост – не верьте! В системах со свободным дифференциалом вся мощность всегда уйдет туда, где будет меньшее сопротивление.

Классика поведения подобной трансмиссии на обледенелом лесном повороте при избытке скорости: начало дуги под тягой – больше момента уходит назад и автомобиль напоминает заднеприводный. Вы сбрасываете газ перед самой крутой частью виража, и мгновенно вес автомобиля, а с ним и доля крутящего момента устремляются вперед – машина стала переднеприводной, заскользила наружу! Вы судорожно парируете снос рулем и, вспомнив переднеприводные заповеди, слегка добавляете газу… Снова схватывают задние колеса, и высокий пикап или внедорожник, окончательно развернувшись поперек дороги, улетает в кювет! Почему так происходит? Потому что в раздаточной коробке вашего вездехода ничто не регулирует направление и долю крутящего момента. Он весь уходит туда, где в данную долю секунды больше скользит, причем переброс мощности происходит при мизерной, незаметной водителю разнице в сцеплении колес.

Побороть губительную свободу симметричного дифференциала пытались разными способами. Лучше всего это получилось у систем электронной стабилизации, но мы сейчас не о них. Помимо симметричных, в «раздатках» стали применять несимметричные дифференциалы, заведомо раздающие больший крутящий момент назад. Технически они несложны, но позволяют почти всегда оставлять автомобиль немного более заднеприводным, уберегая от коварных перебросов мощности. Такой дифференциал  стоит и в «раздатке» Audi Q7, и в «мицубишевском» SuperSelect II (33:67 %).


ОТБОР МОЩНОСТИ
Довольно редко от раздаточной коробки приводятся еще какие-то узлы, кроме мостов. Это может быть лебедка (на части Toyota Land Cruiser 80), разнообразные навесные агрегаты спецтехники (например, снегоочистители). Такую раздаточную коробку чаще называют коробкой отбора мощности.

Для нее используется специальная аббревиатура КОМ, дополнительные приводы вращают собственные карданные валы. Даже отечественный УАЗ-469 имел версию с КОМ для  щетки под  брюхом. За границей подобные коммунальные машины весьма широко используют и сегодня.


РАЗДАТКА-ЛАЙТ
Мода на внедорожники побудила создать более дешевые варианты «раздаток» для тех машин, эксплуатация которых в меньшей степени предполагает бездорожье. Прежде всего это одноступенчатые раздаточные коробки без «понижайки» (Mercedes ML без офф-роуд-пакета) и совмещение одной ступени с виско-муфтой и несимметричной раздачей (38:62%) у Cadillac Escalade с 2002 года. Подобных систем много, но в начале ХХI века большинство проблем, над которыми бились создатели металлических шедевров полного привода, успешно решила вездесущая электроника. Она сумела сверхточно и мгновенно дозировать подключение второго моста, избавив водителей и от необходимости возить с собой десятки килограммов «умного металла», и от того, чтобы платить за них.


Распознаватель. За несколькими положениями «шайбы» системы Terrain Response кроется целый мир разных настроек

Но на настоящем бездорожье, где все решает не скорость, а прочность «железа» и размер колес, сегодня, как и полвека назад, две исторические ветви науки о полном приводе вершат свой праздник.


Вездеход или нет?
Mercedes-Benz ML в качестве опции имеет офф-роудный пакет, включающий раздаточную коробку с пониженной передачей.   У стандартной версии пониженной нет

Зачем нужна раздатка? - CarLeader.ru

Разбираемся в устройстве раздаточной коробки.

Разда́точная коробка — агрегат для распределения крутящего момента от двигателя на несколько приводных механизмов, которые в большинстве случаев, также увеличивают число передач в трансмиссии.

— распределяет крутящий момент между ведущими мостами таким образом, чтобы обеспечивалась наилучшая проходимость автомобиля без возникновения негативного явления — «циркуляции мощности» в трансмиссии.

— увеличивает крутящий момент на ведущих колёсах в пределах, необходимых для преодоления сопротивления качению колёс при движении по плохим дорогам и бездорожью, а также на крутых подъёмах (см. демультипликатор).

— обеспечивает устойчивое движение автомобиля с малой скоростью при работе двигателя в режиме максимального крутящего момента.

Типы раздаточных коробок

Существует несколько типов раздаточных коробок, различающихся в зависимости от назначения автомашины, на которой они устанавливаются. Принято выделять три основных типа раздаток: по расположению валов привода ведущих мостов — с соосными и несоосными валами; по приводу ведущих мостов — с блокированным и дифференциальным приводом; — по числу передач — одно-, двух- или трехступенчатые.

Автомобили, оборудованные системой полного привода, обязательно оснащаются раздаточной коробкой.

Узлы трансмиссии ЗИЛ-157.

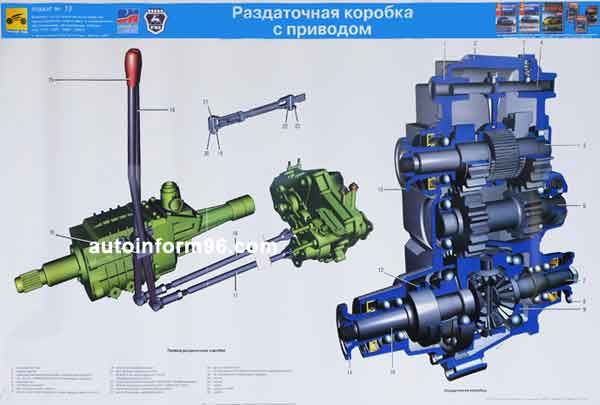

Устройство раздаточной коробки и назначение ее деталей

Несмотря на некоторые отличия, можно выделить общее в устройстве всех раздаток.

Коробка состоит из:

  • ведущего вала;
  • межосевого дифференциала;
  • механизма блокировки межосевого дифференциала;
  • вала привода задней оси;
  • цепной (или зубчатой) передачи;
  • понижающей передачи;
  • вала привода передней оси.

Крутящий момент передается ведущим валом от коробки передач к раздатке. В функцию межосевого дифференциала входит распределение крутящего момента между осями. Это дает им возможность вращаться с разными угловыми скоростями.

Симметричный межосевой дифференциал поровну распределяет крутящий момент между осями. Несимметричный осевой дифференциал распределяет тот же момент в определенном соотношении. Межосевой дифференциал не применяется в раздатках, установленных в системах полного привода с автоматическим и ручным подключением.

Механизм блокировки межосевого дифференциала предусматривает полное или частичное его отключение, благодаря чему обеспечивается жесткое соединение передней и задней осей между собой и полная реализация полноприводных возможностей автомобиля. Блокировка дифференциала может осуществляться вручную или автоматически.

Вал привода задней оси устанавливается соосно к ведущему валу. Функция цепной, или зубчатой, передачи заключается в обеспечении доставки крутящего момента на переднюю ось.

Цепная передача состоит из ведущего и ведомого колес и приводной цепи. Наряду с цепной, в раздаточной коробке может быть использована цилиндрическая зубчатая передача.

Понижающая передача служит увеличению крутящего момента при движении автомобиля по бездорожью. Она выполнена в форме планетарного редуктора и устанавливается в раздаточных коробках внедорожников.

Раздатки автомобилей с системой полного привода с ручным подключением предусматривают возможность использования передней оси. Раздаточные коробки постоянного полного привода включают функцию отключения переднего вала (оси).

Конструкция раздаточной коробки определяет режимы ее работы. Это может быть:

  • включение заднего моста;
  • включение двух мостов;
  • включение двух мостов с блокировкой межосевого дифференциала;
  • включение двух мостов на понижающей передаче с блокировкой межосевого дифференциала;
  • включение двух мостов при автоматической блокировке межосевого дифференциала.

Переключить режимы работы раздаточной коробки можно при помощи рычага управления, поворотного переключателя или кнопок панели приборов.

Характерные поломки раздаточной коробки

Раздаточная коробка – сложный технический узел автомобиля, поэтому и причин его выхода из строя может быть множество.

Признаками поломки раздатки служат воющий звук при движении автомобиля на большой скорости, вибрация пола кузова в момент старта и разгона. Появившийся шум при повороте или пробуксовке колес также свидетельствует о проблемах в работе раздаточной коробки.

Довольно частыми поломками раздаточной коробки являются блокировка дифференциала и самопроизвольное выключение передач.

Во всех подобных случаях стоит сразу обратить на это внимание и обратиться к специалистам.

Функция и работа раздаточной коробки

Частичная раздаточная коробка получает мощность от трансмиссии и передает ее на два или все четыре колеса автомобиля. Это позволяет водителю переводить автомобиль из 2WD в 4WD (полный привод), перемещая селектор передач, нажимая кнопку или перемещая ползун. Случай может быть независимым от передачи или женатым, где он может даже иметь один и тот же случай. Чаще всего раздаточная коробка независимая. Независимая раздаточная коробка прикрепляется к выходному валу трансмиссии и имеет карданный вал для передней и задней оси.

Они могут иметь цепной или зубчатый привод. Многие производители сегодня используют раздаточные коробки с цепным приводом, потому что они легче и тише своих шестеренчатых аналогов. Однако раздаточные коробки с шестеренчатым приводом обладают большей прочностью и используются в тяжелых условиях. В раздаточных коробках обычно используется ATF, но перед обслуживанием жидкости сверьтесь со спецификациями производителя.

Блок с регулируемым вакуумом требует определенного вакуума в двигателе (17–21 дюймов рт. Ст.). Если в корпусе низкое разрежение, проверьте все трубопроводы и резервуары на предмет трещин и износа. Они также управляются вручную, гидравлически или электрически. Ручное управление - это, как правило, переключатель, расположенный на полу автомобиля. Раздаточная коробка с электронным управлением содержит модуль управления и ряд кнопок или ползунков на панели приборов или вокруг нее. Раздаточная коробка с гидравлическим управлением приводится в действие гидравлическим насосом и блоком сцепления. Вязкое сцепление системы полного привода (AWD) содержит густую вязкую жидкость.

AWD (полноприводные) автомобили всегда остаются полноприводными.Это штатные полноприводные системы, которые работают прозрачно для водителя. Они предназначены для работы в плохую погоду или на пересеченной местности, но не считаются внедорожниками. Высокий запас хода автомобиля с полным приводом обычно составляет 1: 1; на каждый оборот выходного вала приходится по одному обороту на каждом полуоси.

Как работают раздаточные коробки - Технические статьи

Четырехколесные автомобили - это разнообразная группа. Есть скалистые бегуны, грязевые бегуны, гончие и рысаки для дюн.Есть поклонники больших грузовиков и поклонников маленьких внедорожников. Ребята из Ford, Chevy и Jeepers. Даже несколько любителей скаутов.

Но как бы мы ни были разнообразны, у нас есть одна общая черта: если бы не изобретение раздаточной коробки, у нас были бы другие увлечения, например, острие иглы. Или, если бы зов дикой природы был слишком силен, мы бы очень сильно застряли.

Итак, мы в долгу перед большим куском металла, брошенным под кабину. Но, к сожалению, для некоторых колесников их раздаточные коробки - это просто большой металлический корпус, который каким-то волшебным образом приводит в движение передние колеса и понижает шестерни при лазании по скалам.Если это все, что вам известно, дайте нам несколько минут, и мы расскажем вам, что делает этот кусок металла. Или, если ваш опыт T-case распространяется только на штатную коробку под вашим старым Blazer, позвольте нам познакомить вас с новыми разработками раздаточных коробок.

ОСНОВЫ
Независимо от того, насколько проста или сложна ваша раздаточная коробка, вот что она делает: она разделяет крутящий момент двигателя, поступающий от трансмиссии, и передает его на выходные валы, которые соединяются с карданными валами, ведущими к передней и задней осям.Большинство раздаточных коробок, предназначенных для использования на бездорожье, способны механически блокировать передний и задний карданные валы вместе, поэтому каждый конец транспортного средства получает равный крутящий момент двигателя.

В зависимости от возраста и конструкции вашей раздаточной коробки крутящий момент передается на передний выходной вал либо через набор шестерен, либо через цепь. Большинство современных Т-образных корпусов имеют цепной привод, поскольку цепи оказались легче и тише шестеренок. Тем не менее, жесткие колеса, как правило, предпочитают старые коробки передач с шестеренчатым приводом, поскольку они могут выдерживать больший крутящий момент без поломки. И шестерни никогда не растянутся, как цепь, когда она находится в экстремальной нагрузке.

Просмотреть все 8 фото

Возраст вашей раздаточной коробки также во многом зависит от материала, из которого изготовлен ее корпус. Более старые Т-образные корпуса, такие как NP203, NP205 и Dana 300, были изготовлены с чугунными корпусами. Они тяжелые, но пуленепробиваемые. С 1980-х годов стремление к экономии топлива побудило производителей использовать более легкие материалы, такие как алюминий и магний, для корпусов Т-образных корпусов. Однако эти легкие материалы не обязательно означают, что корпуса слабее.Например, пикапы Ford Super Duty оснащены раздаточными коробками NVG271 с магниевым корпусом, и даже почтенный Hummer имеет алюминиевый корпус вокруг NVG242 HD. Но некоторые алюминиевые корпуса, такие как NP208 и NP231, заслужили репутацию слабых и растрескивающихся в тяжелых условиях эксплуатации. Поэтому, если вы модифицируете свой внедорожник с большими шинами или крутящим моментом, убедитесь, что ваш стандартный Т-образный корпус выдерживает нагрузку, или подумайте о замене.

ОДНА СКОРОСТЬ ИЛИ ДВА?
Для большинства из нас наши раздаточные коробки имеют еще один общий фактор: они двухскоростные, что означает, что набор шестерен в корпусе - почти как вспомогательная трансмиссия - может быть задействован для снижения передаточных чисел, поступающих от трансмиссии.Это действие, которое происходит при включении пониженного диапазона, умножает крутящий момент, передаваемый на ведущие колеса. Для эффективного набора высоты и тягового усилия вам нужно как можно меньшее передаточное число на малой дальности (максимальное число). Большинство текущих заводских Т-образных корпусов имеют передаточное отношение нижнего диапазона от 2,50: 1 до 2,70: 1, хотя вы можете пойти гораздо ниже для специализированных приложений. (См. Дополнительную информацию об этих раздаточных коробках на боковой панели сверхнизких частот.) механическая связь между двумя концами транспортного средства и без всякого обеспечения понижающего редуктора. Они отлично работают на грунтовых дорогах и мокром асфальте, но в сложных условиях их возможности ограничены.

Просмотреть все 8 фото

ПО-ВРЕМЯ ИЛИ ПОСТОЯННО?
Раньше почти все случаи передачи делались на две категории: неполный или полный рабочий день. Частичная раздаточная коробка - это коробка, которая может переключаться между двух- и четырехколесным приводом, что позволяет водителю выбрать режим, который лучше всего подходит для дорожных условий. Износ компонентов переднего привода снижается с помощью системы неполного рабочего времени, поскольку они не всегда задействованы, и экономия топлива обычно выше по той же причине.

Штатный кейс постоянно находится в режиме полного привода, поэтому никаких действий со стороны водителя для включения системы не требуется. Чтобы использовать постоянно работающую раздаточную коробку на плотно уплотненных поверхностях, не связывая трансмиссию, корпус должен быть сконструирован так, чтобы трансмиссия могла проскальзывать между передними и задними колесами. Некоторые (например, NP203) содержат дифференциал внутри корпуса, в то время как другие используют какое-то сцепление или вязкую муфту между Т-образным корпусом и передним приводным валом. В обоих случаях обычно есть средства блокировки механизма скольжения для истинного разделения крутящего момента 50/50, когда того требуют условия.

Мы говорим, что «раньше» были единственными двумя классификациями, потому что производители полноприводных автомобилей за последнее десятилетие разработали всевозможные гибридные раздаточные коробки с частичной / полной занятостью, которые расширили выбор водителя. Jeep был одним из первых со своей системой NVG242 Quadra-Trac, представленной на Grand Cherokee, которая позволяла автомобилю работать с приводом на два колеса, постоянным полным приводом (с открытым центральным дифференциалом) и неполным четырехколесным приводом. -колесный привод (с заблокированным центральным дифференциалом) как в высоких, так и в низких диапазонах.В 1999 году Jeep дополнительно усовершенствовал систему, соединив новый NVG249 T-case со сложными блокировками дифференциалов на осях Dana 30 и 44, чтобы создать систему Quadra-Drive. General Motors также вошла в игру с гибридным T-образным корпусом в 1998 году, когда представила корпус NVG246 Autotrac с управляемым компьютером полноприводным режимом, а также с традиционными режимами неполного рабочего дня 4-High и 4-Low.

СМЕНА Т-КОРПУСА
Если вы планируете внести серьезные изменения в колесо и размер шин вашего полноприводного автомобиля, или если вы собираетесь передать через трансмиссию намного больше лошадиных сил, чем предполагал оригинальный производитель, вам следует рассмотреть возможность модернизации раздаточной коробки как части автомобиля. построить.Как и любой другой компонент, Т-образные корпуса спроектированы так, чтобы выдерживать определенную нагрузку крутящего момента и напряжение трансмиссии. Цепи будут растягиваться или ломаться, а корпуса могут треснуть, если вы превысите ограничения Т-образного корпуса.

Есть много факторов, которые следует учитывать при планировании обмена в Т-образном случае. Вы можете жаждать одного из больших коробок с шестеренчатым приводом, но уверены ли вы, что он поместится под ваш грузовик? Если это старый корпус со свалки, нужно ли его ремонтировать? Вы также должны убедиться, что корпус совместим с вашей трансмиссией или что имеются комплекты переходников, так как монтажные пластины и выходные валы различаются по размеру и диаметру.А поскольку сами раздаточные коробки различаются по длине, вам, возможно, придется укоротить или удлинить передний и / или задний карданные валы, чтобы они соответствовали друг другу. Кроме того, некоторые Т-образные корпуса представляют собой смесь хороших и не очень хороших характеристик. Ваш «идеальный» кандидат на замену может иметь, например, слабый выходной вал или корпус, склонный к растрескиванию. Обязательно проконсультируйтесь с местным магазином полноприводных автомобилей или специалистом по трансмиссиям, пока делаете домашнее задание по замене.

Как и в случае с любым другим компонентом автомобиля, технология раздаточной коробки стремительно развивается. Компьютеры, героторные насосы, вязкостные муфты и диски сцепления берут на себя работу, которую раньше выполняли шестерни с квадратным вырезом, рычаги с двумя ручками и здравый смысл водителя. Мы предполагаем, что эта история, написанная через 10 лет, будет совсем другой. Но мы также предполагаем, что даже через 10 лет все еще будут существовать автомобилисты, любящие чугунные корпуса с шестернями внутри.

Просмотреть все 8 фото

Функция, уровень и состояние раздаточной коробки · BlueStar Inspections

Раздаточная коробка - это центр трансмиссии полноприводных автомобилей и некоторых полноприводных автомобилей.Установленный на задней части трансмиссии, он разделяет мощность двигателя и передает ее на переднюю и заднюю оси посредством переднего и заднего приводных валов. Он также синхронизирует разницу во вращении передних и задних колес и может содержать один или несколько наборов передач пониженного диапазона для использования на бездорожье.

Передачи пониженного диапазона в раздаточной коробке позволяют автомобилю двигаться на гораздо более низких скоростях, продолжая работать в пределах используемого диапазона мощности или диапазона оборотов двигателя. Это также увеличивает крутящий момент на осях.Передачи пониженного диапазона используются во время медленных или экстремальных маневров по бездорожью, таких как движение по опасным дорогам, скалолазание или при буксировке тяжелого груза. Эта функция часто отсутствует на полноприводных автомобилях.

На некоторых транспортных средствах, таких как полноприводные грузовики или автомобили, предназначенные для бездорожья, раздаточной коробкой управляет водитель. Водитель может включить раздаточную коробку в режим привода на два или четыре колеса. Иногда это достигается с помощью переключателя передач, аналогичного механической коробке передач.На некоторых автомобилях раздаточная коробка может управляться электроникой с помощью переключателя или кнопки. У других есть раздаточные коробки, которые нельзя выбрать и постоянно заблокированы в режиме полного привода. Этот тип раздаточной коробки можно также назвать межосевым дифференциалом.

Если вы проанализируете раздаточную коробку, вы найдете несколько компонентов, которые являются общими для всех раздаточных коробок, например, первичный вал. Входной вал вращается трансмиссией и соединен с двумя выходными валами: один вращает передний приводной вал, а второй - задний.Большинство современных раздаточных коробок также имеют дифференциал. Дифференциал раздаточной коробки такой же, как и дифференциал в осях. Это позволяет одному выходу вращаться с другой скоростью, чем другой, чтобы избежать заедания трансмиссии на твердых поверхностях.

Три основных типа раздаточных коробок: неполный 4WD, полный рабочий день 4WD и активный 4WD.

Неполный полный привод - наиболее распространенный тип раздаточной коробки. Он позволяет управлять автомобилем с приводом на два колеса, полным приводом в высоком диапазоне (4Hi) и полным приводом в нижнем диапазоне (4Lo).В режиме 4Hi обычно используется дифференциал для улучшения управляемости. Системы неполного полного привода обеспечивают более плавную работу на асфальте и лучшую экономию топлива, поскольку передний карданный вал и ось могут быть полностью отключены от источника питания. Самые прочные раздаточные коробки - это, как правило, системы неполного рабочего дня, потому что они предназначены для реального использования на бездорожье, часто в грузовиках и грузовых автомобилях.

Постоянный 4WD - простейший тип раздаточной коробки. Он постоянно передает мощность на переднюю и заднюю оси.Чтобы устранить или, по крайней мере, уменьшить заедание трансмиссии на твердых поверхностях, в раздаточной коробке этого типа также используется дифференциал высокого диапазона. Некоторые предлагают положение блокировки 4Hi, которое блокирует дифференциал для улучшения сцепления на скользкой поверхности, но также вызывает заедание при работе на сухом асфальте.

Active 4WD - это самый простой в использовании тип раздаточной коробки, поскольку он не требует никаких действий со стороны водителя. Было разработано множество систем для полной и частичной занятости, в которых используются электронные, компьютеризированные или механические средства для регулировки количества мощности, передаваемой на оси, в соответствии с пробуксовкой колес. У них есть множество названий и уровней производительности, но они предоставляют некоторые из преимуществ системы неполного рабочего дня без необходимости что-либо менять владельцу. Active 4WD был разработан для бесперебойной работы без какого-либо участия водителя, и его можно найти во всем, от грузовиков до роскошных спортивных автомобилей.

Основное различие между раздаточной коробкой автомобиля с полным приводом и коробкой передач с полным приводом заключается в том, что последний не предлагает дополнительного крутящего момента, умножающего низкое передаточное число, используемое для серьезного бездорожья.В полноприводных автомобилях необходимо учитывать проскальзывание трансмиссии, чтобы избежать заедания трансмиссии. Это достигается за счет включения дифференциальных шестерен внутри раздаточной коробки.

Раздаточная коробка работает всегда, независимо от того, используете ли вы полный привод на своем автомобиле или нет. Уровень и состояние жидкости в раздаточной коробке следует проверять каждый раз при замене масла. Раздаточные коробки могут быть заполнены трансмиссионным маслом, жидкостью для автоматических трансмиссий (ATF) или специальными смазочными материалами.Важно регулярно проверять раздаточную коробку на наличие повреждений, утечек или других проблем. Уровень и состояние жидкости также должны быть проверены, поскольку жидкость раздаточной коробки может вытекать из уплотнений выходного вала, уплотнения первичного вала, прокладок картера, а также через прокладки контрольной и сливной пробок.

Если вы собираетесь приобрести автомобиль с раздаточной коробкой, попросите сертифицированного специалиста ASE визуально осмотреть внешний вид корпуса, уровень и состояние жидкости и совершить пробную поездку на автомобиле, чтобы убедиться, что система полного или полного привода работает должным образом. .Следуйте рекомендациям производителя транспортного средства относительно типа жидкости в раздаточной коробке и частоты ее замены. Если масло раздаточной коробки загрязнено, имеет следы металлических частиц или имеет черный цвет, его следует немедленно заменить.

Как работает раздаточная коробка с дифференциалом

Автомобили оснащены как минимум одним дифференциалом, а некоторые также имеют раздаточную коробку. Каждому нужно эффективно работать, чтобы передавать крутящий момент от трансмиссии на колеса.Однако полноприводному (4WD) и полноприводному (AWD) автомобилю требуется раздаточная коробка в дополнение к дифференциалам на каждой оси. Хотя оба работают одинаково, между раздаточной коробкой и дифференциалом есть разница. Мы объясним, что такое раздаточная коробка и дифференциалы, а также как определить неисправную раздаточную коробку и признаки неисправного дифференциала.

Что такое дифференциал?

Как часть узла передней и / или задней оси, дифференциал предназначен для привода колес, позволяя им вращаться с разной скоростью при повороте, обеспечивая пропорциональные обороты между левым и правым колесами.Мощность от двигателя и трансмиссии передается через дифференциал на колеса.

Что такое раздаточная коробка?

Раздаточная коробка расположена между трансмиссией и передним и задним дифференциалами через карданные валы, создавая двухколесный (2WD) или полноприводный автомобиль. На четырехколесном или полноприводном (AWD) автомобиле он передает мощность на два или четыре колеса. Когда раздаточная коробка входит в зацепление с передним валом, который передает мощность на передние колеса, автомобиль становится полноприводным.Полноприводные автомобили всегда получают мощность через раздаточную коробку. У каждого автомобиля разные настройки. Пикапы имеют варианты с приводом на два и четыре колеса, у некоторых кроссоверов есть вариант с полным или двухколесным приводом, а у некоторых внедорожников есть вариант с полным приводом. Высокопроизводительные автомобили также доступны с двухколесным или полным приводом. Варианты с полным и полным приводом обеспечивают лучшее сцепление и маневренность на крутых дорогах, гористой местности и скользких дорогах в ненастную погоду.

Для чего нужна раздаточная коробка?

Транспортные средства, оснащенные раздаточной коробкой (4WD и AWD), лучше двигаются по скользкой поверхности, что дает им возможность ускоряться более эффективно. Приобретая автомобиль, важно спросить себя, будете ли вы путешествовать на нем по заснеженной, мокрой, песчаной или каменистой дороге. В таком случае вам может подойти автомобиль с полным или полным приводом. Полноприводные и полноприводные автомобили идеально подходят для бездорожья и необходимой тяги при неблагоприятных погодных условиях.

Обслуживание дифференциала и раздаточной коробки

Трансмиссионные масла, жидкость дифференциала и трансмиссионные масла должны быть заменены сертифицированным техником при пробеге через 30 000–60 000 миль. Чистое свежее масло обеспечивает лучшую защиту дифференциала, а хорошо смазанные детали, как и любой другой компонент автомобиля, обеспечивают наилучшую производительность. Жидкость раздаточной коробки следует заменять каждые 30 000 миль, чтобы удалить любой мусор или загрязнения и улучшить смазку компонентов.Это настоятельно рекомендуется для грузовиков, которые буксируют грузы и часто используют полный привод.

Признаки неисправности дифференциала

Симптомы неисправности переднего и заднего дифференциалов могут различаться, и их необходимо немедленно осмотреть техническим специалистом. Если на вашем автомобиле наблюдается что-либо из следующего, пора обратиться к профессионалу:

  • Жужжание или завывание при замедлении.
  • Вой или вой при разгоне на высокой или низкой скорости.
  • Урчание или жужжание на скорости более 20 миль в час, но меняется при повороте.
  • Частый лязгающий звук через каждые несколько футов или при начале движения.
  • Вибрация, усиливающаяся со скоростью.

Также необходимо осмотреть раздаточную коробку, если вы не можете или испытываете проблемы с переключением с двухколесного привода на полный привод или автомобиль вздрагивает при повороте.

Пренебрегать техническим обслуживанием вашего автомобиля неразумно в любой ситуации.Отработанная дифференциальная жидкость со временем становится грязной и загрязненной. Продолжать движение с грязной жидкостью опасно, так как это может привести к чрезмерному износу компонентов и необратимому повреждению. Если не проводить техобслуживание раздаточной коробки, это может повлиять на способность автомобиля перейти на полный привод. Водителям следует проявлять особую осторожность при возникновении проблем с раздаточной коробкой и избегать пересеченной или скользкой местности.

Поскольку автомобили не могут работать без дифференциала, важно провести осмотр вашего автомобиля, грузовика или внедорожника и заменить жидкость дифференциала в соответствии с рекомендациями производителя.Регулярное техническое обслуживание вашего автомобиля обеспечивает более длительный срок его службы и лучшую производительность. Чтобы обсудить график технического обслуживания вашего автомобиля, свяжитесь с приветливым консультантом по автосервису Sun Devil сегодня. Мы будем рады ответить на ваши вопросы и разработать экономичный способ ухода за бампером вашего автомобиля.

C. Раздаточная коробка Atlas - переключение и работа | Tech Vault

На главную ›Tech Vault› C. Раздаточная коробка Atlas - переключение и работа

Руководство по переключению раздаточной коробки Atlas

Один из вопросов, который нам все время задают, - "как вы переключаете Atlas?"

Переключение Atlas:

Переключение из высокого диапазона в низкий диапазон:
  • Убедитесь, что рычаг «FRONT» находится в НЕЙТРАЛЬНОМ положении.
  • Разгоните автомобиль до скорости около 3-5 миль в час и включите нейтральную передачу.
  • Переведите рычаг "ЗАДНИЙ" в НЕЙТРАЛЬНОЕ положение. По мере того как автомобиль продолжает катиться вперед, плавно надавите на рычаг «ЗАДНИЙ» в направлении НИЗКОГО положения и продолжайте нажимать, пока Atlas не перейдет в НИЗКОЕ положение ЗАДНЕГО. В зависимости от того, какое передаточное число пониженного диапазона установлено в вашем Atlas, смена обычно завершается непосредственно перед тем, как транспортное средство покатится до остановки.
  • Включите передачу и продолжайте движение.
  • Если требуется 4WD LOW, переведите рычаг «FRONT» в положение LOW, пока автомобиль движется прямо.
Переключение с низкого диапазона на высокий диапазон:
  • Разгоните автомобиль до скорости 5-20 миль в час и переключите коробку передач на нейтральную передачу.
  • Переведите оба рычага переключения передач раздаточной коробки в нейтральное положение.
  • Нажимайте на рычаг «ЗАДНИЙ» в направлении ВЫСОКОГО положения, пока Atlas не перейдет в положение ЗАДНЕЕ-ВЫСОКОЕ (2wd в высоту).
  • Включите передачу и продолжайте движение.
  • Если требуется 4WD HIGH, переведите рычаг «FRONT» в положение HIGH. После того, как описанный выше процесс усвоен, вам потребуется около 3 секунд, чтобы завершить последовательность переключения.

    Что делать, если переключение движущегося транспортного средства не удалось (переключение на неподвижном автомобиле):

    Механическая коробка передач: Включите передачу (при неподвижном автомобиле) и выключите сцепление, повторно пытаясь переключить передачу, удерживая устойчивое давление на рычаге переключения передач. При необходимости повторите. Автоматическая коробка передач: Переключите коробку передач с ведущего на задний ход, сохраняя давление на нужный рычаг переключения раздаточной коробки. НЕ ПЕРЕКЛЮЧАЙТЕ ТРАНСМИССИЮ В ПАРКОВКУ. В случае неудачи выключите двигатель, не отключая нейтральную передачу. Теперь включите передачу в раздаточной коробке и снова запустите двигатель.
    Общие примечания по переключению передач:
    1. Раздаточная коробка Atlas - это синхронизированная коробка передач. Это означает, что для легкого и плавного переключения передач автомобиль должен двигаться вперед.Это позволит синхронизаторам работать правильно. Обратите внимание, что когда раздаточная коробка сдвигается, когда она не находится в движении, зубья могут быть совмещены, а могут и нет. Если зубья выровнены, то устройство легко включится в передачу. Если блок не переключается на передачу легко, то при таких обстоятельствах никакое нажатие на рычаг не приведет к переключению блока. После того, как раздаточной коробке позволено немного повернуться или ослабить заедание, она должна сразу же включиться. 2. Раздаточная коробка Atlas не позволит перевести агрегат в высокий диапазон переднего привода.Это диктует последовательность переключения передней и задней оси в высокий диапазон и из него. Один из способов думать об этом может заключаться в том, что задний-высокий - это путь к низкому диапазону и обратно. При переключении на высокий диапазон сначала необходимо переключить задний мост, а при переключении из высокого диапазона - передний мост. 3. Атлас классифицируется как случай передачи неполного рабочего дня. Как и все раздаточные коробки неполного рабочего времени, 4wd следует использовать только в условиях низкого тягового усилия. Каждый раз, когда агрегат находится в режиме 4wd low или 4wd high, задний выход и передний выход заблокированы друг от друга и могут вращаться только с одинаковой скоростью.Эта характеристика важна для экстремального бездорожья, но становится помехой на сухом асфальте. Когда автомобиль поворачивает, передний карданный вал вращается с другой скоростью, чем задний. Это создает заедание трансмиссии, если шины не могут проскальзывать, чтобы уменьшить этот крутящий момент. Как это связано с переносом Атласа? При эксплуатации в условиях высокого тягового усилия Atlas не раскрывает свой потенциал, особенно при переключении с полного привода. Если раздаточная коробка застревает в режиме полного привода, попробуйте проехать хотя бы половину транспортного средства по поверхности, которая позволит шинам проскальзывать, прежде чем снова пытаться выйти из режима полного привода.В этой ситуации также поможет отключение блокировки дифференциалов (если применимо). Следуйте приведенным выше инструкциям, и немного потренировавшись, вы быстро научитесь переключаться как профессионал.

дифференциалов | Подшипники и шестерни Zumbrota | Зумброта, Миннесота.

|

Когда дело доходит до буксировки или перевозки крупногабаритных грузов, некоторым полноприводным автомобилям требуется небольшая дополнительная помощь при выполнении операций на больших расстояниях.Для этого у большинства обычных автомобилей 4x4 есть раздаточные коробки с третьим дифференциалом. Эти дифференциальные операции компенсируют разницу в скорости между задним и передним карданными валами. В Zumbrota Bearing and Gear мы предлагаем новые и восстановленные дифференциалы в Замброте, Миннесота, для нужд вашего автомобиля.

В то время как большинство раздаточных коробок полагаются только на дифференциалы, которые разделяют мощность между передними или задними колесами на двухколесном автомобиле, полноприводным автомобилям часто требуется дифференциальная система, которая разумно разделяет мощность от трансмиссии на переднюю и заднюю оси.

Для компенсации распределения мощности в высоких диапазонах большинство полноприводных раздаточных коробок имеют третий дифференциал. Эта операция обычно требуется только на очень твердом дорожном покрытии в постоянно работающих полноприводных автомобилях.

Несмотря на эту необходимую операцию разделения мощности, третий дифференциал может вызвать некоторые проблемы, когда ваш автомобиль столкнется со скользкой дорогой. Работа третьего дифференциала работает только тогда, когда и передние, и задние колеса могут сцепляться с дорогой.Если передняя ось проскальзывает, система дифференциала перестанет передавать мощность и на заднюю ось.

Для решения проблемы проскальзывания в раздаточных коробках полного привода между картером дифференциала и задним выходным валом установлен узел вязкой муфты. Это устройство ограничивает проскальзывание дифференциала. Муфта передает крутящий момент с помощью высоковязкой силиконовой жидкости, запертой в устройстве.

Муфты работают на разных уровнях передачи крутящего момента в зависимости от уровня проскальзывания.Когда соединительные пластины сдвигаются относительно вязкой жидкости, это вызывает большее трение, и жидкость испытывает тепловое расширение. Расширение жидкости приводит к контакту между внутренней и внешней пластинами дифференциала, что восстанавливает разделение крутящего момента между передним и задним валами.

Без третьего дифференциала и блоков вязкостной муфты обычные полноприводные автомобили столкнулись бы с рядом проблем, возникающих из-за разделения мощности раздаточной коробки.Для получения дополнительной информации о нашем обширном инвентаре восстановленных раздаточных коробок и дифференциалов в Зумброте, Миннесота, свяжитесь с нами в Zumbrota Bearing.

Объяснение полного привода Hummer | автомобили с полным приводом, автомобили 4x4, грузовики с полным приводом, 4motion, quattro, xDrive, SH-AWD, Haldex, Torsen, wiki

Постоянный полный привод.

Раздаточная коробка: все HUMMER используют раздаточную коробку New Process Gear (NPG) 242 2sp. Это штатная раздаточная коробка с открытым дифференциалом между передним и задним карданными валами (DS).Он имеет 4 режима: высокий (H), высокий уровень блокировки (HL), низкий (заблокированный) (L) и нейтральный (N). Соотношение 1: 1 в высоком и 2,72: 1 в низком.

Военные версии имеют деление 50/50, гражданские версии - 48/52 через дифференциал планетарной передачи. Military TC имеет механический выход спидометра и увеличенный контур охлаждения масла.

Входной вал и задний выходной вал коллинеарны. Передняя часть - левосторонний, с цепным приводом. В нормальном рабочем положении H крутящий момент равномерно распределяется между передней и задней частью через дифференциал раздаточной коробки.Этот межосевой дифференциал является открытым и позволяет переднему и заднему карданным валам поворачиваться с разной скоростью, что позволяет поворачивать на поверхностях с высоким сцеплением. В HL дифференциал заблокирован (ручной блокиратор), заставляя передние и задние карданные валы вращаться с одинаковой скоростью. Это эквивалентно системе 4wd неполный рабочий день. Положение L заставляет первичный вал вращать планетарный редуктор в передней части корпуса. Зубчатый венец врезан в переднюю часть корпуса. Низкий добавляет редуктор 2,72: 1. Дифференциал всегда заблокирован на низком уровне.Положение N полностью отключает вход от выходных валов. В этом положении дифференциал открыт. Датчик в задней части раздаточной коробки (TC) используется для определения скорости. Другой датчик определяет, заблокирован или разблокирован дифференциал TC, загорая индикатор состояния. TC охлаждается трансмиссионной жидкостью, протекающей через промежуточный охладитель внутри TC. Двигатель, трансмиссия и раздаточная коробка жестко связаны между собой. Узел немного наклонен вправо.

Дифференциал: Дифференциальный корпус - Dana (AMC) 20, гипоидный (верхний вход), такой же, как и в некоторых старых джипах (AFAIR).Дифференциал имеет соотношение 2,73: 1. В автомобилях HUMMER используются дифференциалы Zexel-Gleason Torsen с датчиком крутящего момента / смещением (передний и задний). Это не конструкция с ограниченным скольжением или конструкция с замком. Соотношение смещения 3,8: 1 AFAIK. Поскольку подвеска независимая, корпус дифференциала соединен с рамой.
