Дифференциал, функции дифференциала в автомобиле

Дифференциал является главным элементом трансмиссии любого транспортного средства. Без него невозможно привести в движение ни легковой автомобиль, ни крупногабаритную спецтехнику. О том, что представляет собой этот механизм, каковы его особенности и выполняемые функции, пойдет речь в нашем сегодняшнем материале.

Оглавление

1. Что такое дифференциал, его функции
2. Устройство и расположение дифференциала
3. Работа дифференциала
4. Для чего нужна блокировка дифференциала
5. Видео «Как работает дифференциал»

Что такое дифференциал, его функции

Итак, дифференциал автомобиля – это важнейший механизм трансмиссии, главная задача которого сводится к распределению поступающего на него крутящего момента между приводными валами, что обеспечивает возможность вращения колес с разной угловой скоростью.

Ключевую роль дифференциал играет во время вхождения машины в поворот, но выполнять возложенную на него миссию он способен лишь при условии хорошего сцепления колес с дорожным покрытием.

При езде по сухой и ровной дороге эта деталь гарантирует комфорт и безопасность вождения, однако при плохой погоде, когда качество полотна оставляет желать лучшего (в дождь, снег и гололед), он способен сыграть с водителем злую шутку и лишить авто возможности перемещаться. В таком случае необходима блокировка дифференциала.

Говоря иными словами, дифференциал распределяет крутящий момент от карданного вала между ведущими колесами таким образом, чтобы каждое из них вращалось без пробуксовки. Именно это является основной задачей детали, ставшей темой нашей беседы.

Когда машина движется прямолинейно, а колеса нагружены равномерно, их угловая скорость вращения одинакова, механизм функционирует по типу передаточного вала. Однако когда начнется поворот, или авто станет буксовать, нагрузка окажется неравномерной.

Возникнет необходимость того, чтобы полуоси вращались с разной скоростью, следовательно, крутящий момент между ними необходимо будет распределять в определенном, четко просчитанном соотношении. В таких ситуациях на передний план выходит вторая, не менее важная функция дифференциала – обеспечение автомобилю возможности выполнять маневр безопасно.

Устройство и расположение дифференциала

Узел устроен по принципу планетарного редуктора. В зависимости от вида и места расположения дифференциалы могут несколько розниться, но принципиальная их схема всегда одинакова: шестерни полуосей и сателлитов находятся в чашке, которая фактически и является корпусом детали.

Она жестко соединена с одной из шестерней (ведомой), принимающей на себя крутящий момент, который поступает с ведущей шестеренки главной передачи. С корпуса вращение поступает на полуоси, для этого привлекаются сателлиты. Сами же полуоси обеспечивают возможность вращения ведущих колес. Крутящий момент при этом не претерпевает никаких изменений.

Что касается места размещения узла в трансмиссии, то оно зависит от привода транспортного средства, в частности:

•  В автомобилях с задним приводом – в картере заднего моста.
•  В полноприводных авто для привода ведущей колесной пары – в картере мостов (переднего и заднего), а для привода ведущих мостов – в раздатке.
•  В машинах с передним приводом – в КП.

Дифференциалы, задействованные для обеспечения привода передней пары колес, называют межколесными. Когда говорят «межосевой дифференциал», имеют в виду узел, расположенный во внедорожниках с полным приводом между ведущими мостами. В зависимости от вида используемой в редукторе зубчатой передачи дифференциалы бывают коническими, червячными и цилиндрическими.

Первые в подавляющем большинстве случаев выполняют функции межколесных. Цилиндрические обычно используются в полноприводных автомобилях, их устанавливают там между осями, а червячные можно считать универсальными, они бывают и межколесными, и межосевыми.

Работа дифференциала

Не смотря на то, что принцип, лежащей в основе любого из рассматриваемых нами узлов – как заднего дифференциала, так и дифференциала моста, остается неизменным, их работа напрямую зависит от условий эксплуатации.

Рассмотрим особенности выполнения деталью возложенных на нее функций на примере симметричного конического межколесного дифференциала.

При прямолинейном движении

В процессе движения прямо по дорожному полотну хорошего качества нагрузка между колесами распределяется равномерно, а их угловая скорость одинакова. Сателлиты, установленные в корпусе, вокруг собственных осей не вращаются, крутящий момент ими передается на полуоси от ведомой шестерни посредством зубчатого зацепления, которое является неподвижным.

При повороте

Когда автомобиль входит в поворот, распределение нагрузки и сил сопротивления происходит следующим образом:

• Внутреннее колесо, радиус которого по отношению к центру поворота меньше, подвергается большему сопротивлению. Из-за повышающейся нагрузки оно вынуждено вращаться с меньшей скоростью.
• Траектория наружного колеса оказывается больше, поэтому ему приходится увеличить скорость вращения – это необходимо для плавного, без пробуксовки, поворота авто.

Выходит, что угловые скорости наружных и внутренних колес разные, а вследствие замедления вращения полуосей внутренних колес начинают двигаться сателлиты, которые приводят к повышению скорости вращения наружных колес. Как уже говорилось выше, крутящий момент при этом остается без изменений.

В случае пробуксовки

Нагрузка на колеса машины, которая едет по скользкой дороге или по бездорожью, неодинакова. Одно в таких условиях может пробуксовывать, утрачивая сцепление с покрытием, а на второе при этом приходится более внушительная нагрузка, поэтому оно начинает вращаться медленнее.

Происходит то же самое, что и при вхождении в поворот, но теперь такое поведение авто несет в себе больше вреда, чем пользы. На колесо, которое забуксовало, может прийтись весь крутящий момент, который принял на себя дифференциал, а второе колесо (именно оно сейчас испытывает максимальную нагрузку) останавливается.

Как результат – транспортное средство прекратит движение.

Чтобы избежать описанной ситуации, внедряются разные конструктивные решения, такие как блокировка дифференциала (ручная либо автоматическая), а также использование системы курсовой устойчивости.

Для чего нужна блокировка дифференциала

Для выравнивания, уравновешивания крутящего момента полуосей необходимо нивелировать действие сателлитов либо добиться передачи его на ту полуось, которая является нагруженной – только так можно избежать остановки автомобиля. Особенно остро такая задача стоит перед полноприводными авто с колесной формулой 4Х4.

 Во-первых, они разработаны для езды в сложных дорожных условиях и по бездорожью, а во-вторых, стоит такой машине (которая, к слову, оборудована 3 дифференциалами) потерять сцепление с дорогой хотя бы в одной точке, крутящий момент на остальных трех колесах стазу же станет нулевым, и автомобиль тут же остановится.

Как уже говорилось выше, во избежание описанной ситуации используют блокировку (полную либо частичную, ручную или автоматическую).

Отличным решением стали также самоблокирующиеся дифференциалы, которые автоматически распределяют крутящий момент с учетом угловых скоростей и значения этого самого крутящего момента на каждом из колес.

Самым сложным с технической точки зрения, однако и самым эффективным вариантом решения описанной выше проблемы является блокировка, внедренная в новейшее на сегодняшний день изобретение – систему курсовой устойчивости.

Специальный датчик контролирует необходимые параметры в процессе движения транспортного средства и корректирует его работу автоматически на основе полученных данных. Какое-либо участие водителя в этом процессе не требуется.

Заключение

Подводя итог, необходимо отметить, что главная задача дифференциала – обеспечение безопасности езды и создание условий для комфортного совершения маневров. Единственный недостаток – остановка машины в результате неравномерного распределения крутящего момента при движении в экстремальных условиях. Однако для решения данной проблемы были изобретены современные системы и конструктивные решения.

Так, если авто оснащено приводом ручной блокировки, привлекать его нужно лишь в соответствующей дорожной ситуации, а вот обычные, так называемые шоссейные машины эксплуатировать без дифференциала крайне опасно.

Как работает дифференциал

Поиск запроса «дифференциал автомобиля: принцип работы» по информационным материалам и форуму

Дифференциал — механика работы

Дифференциал — это механическое устройство, которое передает вращение с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга и их соотношение может быть непостоянным.

Назначение

В моделях автомобилей и картах ведущие колёса находятся на одной общей оси. Это нормально, когда автомобиль едет по прямой. Однако в повороте внутреннее колесо проходит меньший путь, чем внешнее, поэтому такая конструкция приводит к пробуксовке внутреннего колеса, что негативно сказывается на управляемости автомобиля, особенно при движении на больших скоростях. Для того, чтобы ведущие колёса вращались несинхронно, и применяется дифференциал.

Назначение дифференциала:

Передаёт крутящий момент с двигателя на ведущие колёса.
Служит дополнительной понижающей передачей.
Позволяет колёсам вращаться с разными угловыми скоростями (из-за этого дифференциал и получил своё название).

Расположение

— На автомобилях с одной ведущей осью дифференциал располагается на ведущей оси.
— На автомобилях со сдвоенной ведущей осью два дифференциала, по одному на каждой оси.
— На вездеходах с отключаемым полным приводом по одному дифференциалу на каждой оси. На таких машинах не          рекомендуется ездить по дорогам с включенным полным приводом.
— На полноприводных автомобилях есть три дифференциала: по одному на каждой оси (межколёсный), плюс один распределяет крутящий момент между осями (межосевой).
— При трёх или четырёх ведущих мостах (колёсная формула 6?6 или 8?8) добавляется ещё межтележечный дифференциал.

Устройство

Классические автомобильные дифференциалы основаны на планетарной передаче. Карданный вал 1 через коническую зубчатую передачу вращает редуктор 2. Редуктор через независимые друг от друга шестерни 3 вращает полуоси 4. Такое зацепление имеет не одну, а две степени свободы, и каждая из полуосей вращается с такой скоростью, с какой может. Постоянна лишь суммарная скорость вращения полуосей.

Проблема буксующего колеса

У обычного дифференциала, если одно из колёс находится на льду или в воздухе, крутиться будет именно это колесо (при этом второе колесо, стоящее на твёрдой земле, неподвижно; логичнее было бы передавать крутящий момент на него).

Аналогично, у гоночного автомобиля в повороте внутреннее колесо загружено слабее внешнего, поэтому на внешнее колесо передаётся недостаточный крутящий момент, в то время как внутреннее находится на грани пробуксовки. Таким образом, проблема буксующего колеса ухудшает управляемость и проходимость автомобиля.

Способы решения проблемы буксующего колеса…

Ручная блокировка дифференциала

По команде из кабины шестерни дифференциала блокируются, и колёса вращаются синхронно. Таким образом, дифференциал можно заблокировать на вязком грунте, и отключить блокировку на асфальте. Применяется в вездеходах и внедорожниках.

При езде на таких автомобилях нельзя включать блокировку, когда автомобиль движется. Также нужно знать, что крутящий момент, создаваемый мотором, настолько велик, что может сломать механизм блокировки или полуось. На заблокированном дифференциале можно ездить только на малых скоростях и только на труднопроходимой местности. Включенная блокировка, особенно в переднем мосту, отрицательно влияет на управляемость.

Электронное управление дифференциалом

На внедорожниках, снабжённых антипробуксовочной системой (TRC и другие), если одно из колёс буксует, оно подтормаживается рабочим тормозом.

Похожее решение было применено в «Формуле-1» в 1998 г. в команде «Макларен»: в повороте внутреннее колесо подтормаживалось рабочим тормозом. Эту систему быстро запретили, однако в Формуле-1 прижилась конструкция фрикционного дифференциала, в котором фрикцион дополнительно управляется компьютером. В 2002 году технический регламент был ужесточён; с этого года и по сей день в Формуле-1 разрешены только дифференциалы простейшего типа.

Преимущество электронного управления в том, что повышается тяга в повороте, и степень блокировки можно настроить в зависимости от предпочтений гонщика. На прямой совсем не теряется мощность двигателя. Недостаток в том, что датчики и исполнительные механизмы обладают некоторой инерцией, и такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

Фрикционный самоблокирующийся дифференциал

Этот тип дифференциала (как, впрочем, и вязкостная муфта) основан на том, что на прямой полуоси вращаются синхронно с ротором, но в повороте появляется разница в угловых скоростях.

Между ротором 2 и полуосью 4 сделан фрикцион (в зависимости от конструкции, фрикцион может быть на одной полуоси или на двух; на ходовые качества это не влияет). Когда автомобиль движется по прямой, ротор и полуось вращаются с одной и той же скоростью, и трения нет. Чем больше разность в скорости полуосей, тем выше сила трения.

Наиболее эффективный вид дифференциала, он требует периодического обслуживания и поэтому никогда не устанавливается на серийные машины (только на спортивные и тюнингованные).

Вязкостная муфта

Упрощённый вариант фрикционного дифференциала. На одной из полуосей имеется резервуар, заполненный вязкой жидкостью. В эту жидкость погружены два пакета дисков; один соединён с ротором, второй с полуосью. Чем больше разница в скоростях колёс, тем больше разница в скоростях вращения дисков, и тем больше вязкое сопротивление.

Достоинство такой конструкции в простоте и дешевизне. Недостаток в том, что вязкостная муфта довольно инерционна и отказывается работать на полном бездорожье. Хороших ходовых качеств вязкостная муфта не обеспечивает, и применяется только в «паркетниках» (внедорожниках, которые жертвуют проходимостью ради комфорта) между осями. Для установки в качестве осевого дифференциала такая конструкция слишком громоздка.

Иногда вместо дифференциала ставят коническую зубчатую передачу с вязкостной муфтой на одной из полуосей.

Кулачковый/зубчатый самоблокирующийся дифференциал

Принцип действия аналогичен, но полуоси соединяются зубчатой или кулачковой парой. Таким образом, при пробуксовке одного из колёс дифференциал резко блокируется. Поэтому такая система применяется только в военной и специальной технике (например, в бронетранспортёрах), где нужно большое тяговое усилие и высокая долговечность в ущерб управляемости.
Гидророторный самоблокирующийся дифференциал
Попытка повысить эффективность и долговечность фрикционного дифференциала. При возникновении разницы в угловых скоростях насос закачивает жидкость в цилиндр, и поршень сжимает фрикционный пакет, блокируя дифференциал.

DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Гипоидные самоблокирующиеся дифференциалы

Существует три типа таких дифференциалов. Все они основаны на свойстве гипоидной зубчатой или червячной передачи «заклинивать» при определённом соотношении крутящих моментов. Такие дифференциалы передают бо?льшую часть крутящего момента (до 80 %) небуксующему колесу.

Есть ещё два типа дифференциалов, основанных на этом же свойстве: дифференциал типа Quaife и планетарный дифференциал.

Применяются во внедорожниках и гоночных автомобилях. Недостатки: сложность; бо?льшая потеря мощности, чем у обычного дифференциала.

Дифференциал Torsen

Дифференциал типа Torsen изобретён в 1958 г. американцем Верноном Глизманом. Имеет достоинства вязкостной муфты и не имеет её недостатков. Название Torsen произошло от англ. Torque sensitive («чувствительный к крутящему моменту»). Torsen — товарный знак JTEKT Torsen North America Inc.

Конструкция дифференциала Торсен основана на червячных шестернях, вращающихся на различных осях. Каждая боковая шестерня является червячной шестерней с шлицевым соединением с выходными чашками. Внутри находится 2 или 3 набора планетарных червячных шестерен (называемых элементными шестернями), перпендикулярных к оси боковых шестерен. Каждый набор состоит из 2-х червячных шестерен, соединенных между собой посредством ведомых шестерен, и зацепленных с боковыми шестернями. Таким образом, две боковые шестерни соединены между собой посредством элементных червячных шестерен.

При изменении сцепления на колесе, давление между элементными шестернями и боковыми шестернями изменяется, вызывая контрвращение элементной пары, смещая вращающий момент на другую сторону. В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении.

Дифференциальная передача. Автомобильный дифференциал — назначение, устройство и принцип работы

Прежде чем приступить к рассмотрению дифференциалов, их типов и нюансах работы, сначала мы с вами обратимся к теории. Для чего вообще нужен дифференциал на современных автомобилях и какой принцип его работы?

Дифференциал, как говорит теория, это механическое устройство с особым видом планетарной зубчатой передачи, разделяющий момент входного вала (в нашем случае карданного вала) между выходными валами (полуосями) автомобиля, передающий, момент силы с карданного вала на задние полуоси в заднеприводном варианте или непосредственно от двигателя сразу на полуоси в переднеприводном автомобиле так (дифференциал в расположен в КПП), что угловые скорости вращения этих полуосей могут быть разными по отношению друг к другу и колеса автомобиля проходят разный путь (например в повороте). Опять же, все из теории, во время прохождения поворота колеса автомобиля проходят по различным траекториям, а именно, по внутренней и внешней, отсюда соответственно получается, что колесо вращающееся по внешнему радиусу проделывает (пробегает) больший путь чем то колесо, которое вращается по внутреннему радиусу, а значит, что и скорость такого вращения колес будет разная, т.е. скорость колеса вращающегося (пробегающего) по внутреннему радиусу должна быть меньше той скорости колеса, которое вращается по внешнему радиусу.

В этом как-раз непосредственно и заключается главная задача дифференциала, т.е. правильно распределять скорости вращения валов на выходе и соответственно самих колес.

Предназначение дифференциала автомобилей:

— позволяет ведущим колёсам вращаться с разными угловыми скоростями;

— неразрывно передаёт крутящий момент от двигателя на ведущие колёса.

Основная проблема, появившаяся на заре автомобильной эры, была решена с помощью применения дифференциала, теперь повороты машине можно проходить более безопасно и без пробуксовки колес, а отсюда соответственно и без чрезмерной нагрузки на трансмиссию, на шины и на сами подшипники колес. Но зато появилось другое неудобство.

Простейший дифференциал имеет одну яркую «особенность», благодаря которой он категорически не подходит для сложных, экстремальных дорожных ситуаций.

Когда у ведущих колес 100% сцепление с дорогой, то все будет идти хорошо и дифференциал будет исполнять свою функцию просто идеально, но стоит одному из колес попасть в ситуацию когда оно (шина) потеряет сцепление с дорогой, или попадет на другой тип грунта или на лед, то начнет вращаться именно то колесо, которое потеряло сцепление, а противоположенное стоящее на более цепком грунте просто останется неподвижным.

Не вдаваясь в сами нюансы работы механизма можно просто констатировать факт, что дифференциал не меняет свой крутящий момент, он просто перераспределяет мощность между колесами и такая мощность будет всегда больше на том именно колесе, которое вращается быстрее. При пробуксовке колеса сопротивление его и крутящего момента будет минимальным, а значит чрезвычайно малым будет и крутящий момент передающийся с самого двигателя непосредственно на колесо, а значит и на противоположенном колесе этот крутящий момент будет ему соответствовать, то есть он будет минимальным.

В этой связи инженеры и автопроизводители большинства автокомпаний начали искать новое решение с этой проблемой. Появилось большое количество (различных видов устройств) дифференциалов. Основные виды таковых нам и хотелось бы освятить в данной статье. А также нам хотелось бы рассказать своим читателям и об основных преимуществах и конкретных недостатках тех или иных видов этих устройств, и еще, на каких современных автомобилях можно сегодня встретить тот или иной тип дифференциалов.

Свободный дифференциал (Open Differential).

Суть его работы.

Разделяет крутящий момент двигателя на две оси, каждая из которых способна вращаться с различной скоростью.

Недостатки.

При потери сцепления колеса с дорогой крутящий момент на противоположном колесе тоже снижается (падает). В худшем варианте, у застрявшего автомобиля одно колесо будет свободно вращается, в то время, как противоположенное с лучшим сцеплением не сможет просто передать поверхности (дороге) достаточно крутящего момента, чтобы сдвинуть автомобиль с места.

Современные системы управления тягой компенсируют это, путем применения тормозов к потерявшему сцепление колесу. Но данный подход к проблеме помогает лишь отчасти, более сложный дифференциал, как правило действует быстрее и он более эффективен, чем тот же стандартный тип такого механизма.

Устанавливается на большинство автомобилей у которых «отсутствуют претензии» на нехватку большой мощности (они достаточно мощные), или у которых «отсутствуют амбиции» к любому бездорожью (внедорожники), а также на семейные седаны, и т.д.

Блокируемый дифференциал (Locking Differential).

Как он работает.

При заблокированном дифференциале колеса машины будут постоянно вращаться с равными скоростями. В песке, в грязи и на снегу заблокированный дифференциал гарантирует, что крутящий момент продолжит поступать на колеса с более высокой тягой.

Недостатки.

В незаблокированном виде данный механизм ведет себя точно также, как и свободный дифференциал. Блокировка дифференциала на поверхности с высоким уровнем сцепных свойств, как например, на том же сухом асфальте, затрудняет поворачиваемость автомобиля и может нанести серьезный вред автомобильной трансмиссии.

На каких автомобилях его можно обнаружить.

Wrangler, ; опционально его можно поставить на большинство полноразмерных джипов и пикапов.

Самоблокирующийся дифференциал (Limited-slip Differential). Дифференциал повышенного трения.

Как он работает.

Самоблокирующийся дифференциал совмещает в себе две концепции,- свободную и блокируемую системы дифференциалов. Он способен функционировать большую часть времени как обычный дифференциал, а в нужный момент автоматически блокироваться, т.е. в тот момент, когда происходит проскальзывание одного из колес. Блокировка достигается за счет вязкостной муфты, или фрикционной муфты, или за счет сложной системы гидророторного типа. В военных автомобилях ставятся зубчатые или кулачковые самоблокирующиеся дифференциалы.

Недостатки.

Чисто механические дифференциалы повышенного трения являются реактивными. То есть, они не блокируются пока не произошла пробуксовка колеса.

На каких автомобилях его можно обнаружить.

со Sport пакетом (с вискомуфтой), (clutch-type), (helical gears).

Самоблокирующийся дифференциал с электронным управлением (Electronically Controlled Limited-slip Differential).

Как он работает.

Преимущества такого электронного управления в том, что повышается тяга в повороте и степень блокировки дифференциала можно настроить.

Например, если компьютер автомобиля определяет, что в повороте у него (автомобиля) избыточная поворачиваемость, то он может сильнее заблокировать дифференциал для того чтобы стабилизировать автомобиль.

Дифференциал — механизм распределения крутящего момента входного вала между двумя выходными полуосями ведущих колес или, на автомобилях повышенной проходимости,для распределения крутящего момента между передней и задней ведущими осями.
Это часть трансмиссии, которая на автомобилях классической и переднеприводной компоновки обычно выполняется в виде единого блока с главной передачей ,а на внедорожниках встраивается в раздаточную коробку Свободный дифференциал всегда делит поступающий на него крутящий момент поровну — не зависимо от того, с равными или с разными скоростями вращаются ведущие колеса (или ведущие оси).

Назначение дифференциала

При движении автомобиля по криволинейным участкам дороги — например, в поворотах — колеса ведущей оси катятся по окружностям разной длины. Внешнее (по отношению к центру поворота автомобиля) колесо проходит больший путь, чем внутреннее. Эта разница тем больше, чем круче поворот. Аналогичная проблема возникает и в движении по прямой, если используются ведущие колеса разной размерности и т.п. Если в этих ситуациях колеса соединить жесткой осью,окажется, что одно колесо вращается быстрей, чем нужно для прохождения заданной траектории,а другое медленней. Значит, оба колеса будут пробуксовывать, испытывать повышенные нагрузки, сильней нагреваться и изнашиваться. Увеличится и расход топлива. Наконец, это нарушает курсовую устойчивость автомобиля и ведет к его заносу или сносу — особенно, на скользких дорогах.
Для компенсации разницы проходимого ведущими колесами пути используется особый механизм — дифференциал. Простейший, свободный дифференциал уравнивает крутящие моменты (или тяговые силы) обоих ведущих колес, и если скорости их вращения (или линейного движения) разные, то и мощности на них пропорциональны этой разнице. Колесо, вращающееся быстрей, тратит на это несколько большую мощность, чем то, которое вращается медленней.
Таким образом дифференциал предназначен для обеспечения вращения ведущих колес с разными угловыми скоростями при постоянно передаче крутящего момента на оба колеса ведущей оси. Эта же логика присутствует и в работе межосевого дифференциала.

Устройство и принцип действия

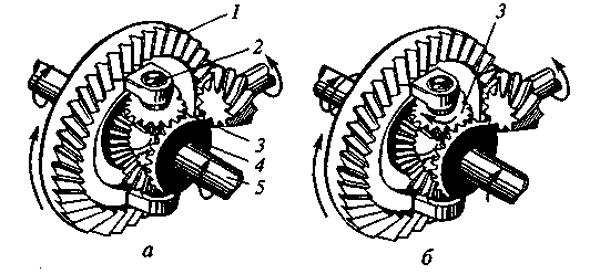

Дифференциал классической конструкции устроен просто. Например, на заднеприводном автомобиле вращение от ведомого вала коробки передач передается через карданный вал на ведущую коническую шестерню главной передачи, которая находится в постоянном зацеплении с ведомой шестерней главной передачи. Ведомая шестерня является одновременно корпусом дифференциала, в котором перпендикулярно оси ведомой шестерни закреплена ось сателлитов — малых конических шестерен. Последние вращаются вместе с корпусом дифференциала относительно оси ведомой шестерней главной передачи. Сателлиты находятся в постоянном зацеплении с коническими шестернями левой и правой полуосей ведущих колес.
При прямолинейном движении автомобиля сателлиты относительно собственной оси не вращаются. Но каждый, подобно равноплечему рычагу, делит крутящий момент ведомой шестерни главной передачи поровну между шестернями полуосей.
Когда автомобиль движется по криволинейной траектории, внутреннее по отношению к центру описываемой автомобилем окружности колесо вращается медленней,наружное быстрей — при этом сателлиты вращаются вокруг своей оси, обегая шестерни полуосей. Но принцип деления момента поровну между колесами — сохраняется. Мощность же, подаваемая на колеса, перераспределяется,- ведь она равна произведению крутящего момента на угловую скорость колеса. Если радиус поворота настолько мал, что внутреннее колесо останавливается, тогда внешнее вращается с вдвое большей скоростью, чем при движении автомобиля по прямолинейной траектории. Итак, дифференциал не меняет крутящий момент, но перераспределяет между колесами мощность. Последняя всегда больше на том колесе, которое вращается быстрее.

Применение дифференциалов

В автомобилях с одной ведущей осью устанавливается один дифференциал, объединенный с главной передачей. В автомобилях с двумя и более ведущими осями дифференциалы устанавливаются в каждую ведущую ось (например, в трехосном грузовике или автобусе с двумя задними ведущими осями дифференциалы установлены в среднюю и заднюю оси). В автомобилях с подключаемым полным приводом дифференциалы устанавливаются в каждую ведущую ось (у двухосного полноприводного джипа с подключаемым передним ведущим мостом два дифференциала — по одному в каждой ведущей оси), но эксплуатация этих машин с постоянно подключенной передней осью не рекомендуется по причине повышенного износа главных передач и колес из-за неравномерно распределяемой мощности между осями. В свою очередь в автомобилях повышенной проходимости с постоянно подключенными ведущими осями применяют три дифференциала — по одному в каждой ведущей оси и один межосевой, установленный в раздаточной коробке. Межосевой дифференциал распределяет мощность между ведущими осями в зависимости от длины проходимого колесами оси пути. К примеру, передние колеса могут преодолевать возвышение, задние еще двигаться по прямой — передние колеса описывают более длинный путь, чем задние, соответственно, межосевой дифференциал обеспечивает передачу большей части мощности двигателя на переднюю ось, чем на заднюю. На многоосных транспортных средствах с несколькими ведущими осями применяют межтележечный дифференциал.
Дифференциал не применяется на транспортных средствах с одним ведущим колесом — в частности, на мотоциклах и трициклах с двумя передними управляемыми колесами. Если трицикл построен по схеме с одним передним управляемым колесом и двумя ведущими задними, то на нем применяют автомобильный ведущий мост с дифференциалом. Обычно подобные трициклы строят по индивидуальным заказам на базе популярных тяжелых моделей (пример — кастомные трициклы на базе «Харлей-Дэвидсон»).
На гоночных автомобилях на основе серийных моделей (например, на раллийных или для кольцевых гонок) дифференциал перед гонками блокируют, поскольку повороты такие машины проходят на большой скорости и с заносом. В данном случае склонность автомобиля к заносу из-за отсутствия дифференциала считается преимуществом.

Недостаток дифференциала

Главным недостатком дифференциала классической конструкции является проблема пробуксовки колеса, потерявшего контакт с поверхностью дорожного полотна. Когда одно из ведущих колес вращается в вывешенном состоянии его скорость вдвое больше, чем была бы при этих же оборотах ведомой шестерни дифференциала при нормальном движении по прямой. Зато второе колесо вообще не вращается. Причина проста. Момент сопротивления вращению вывешенного колеса ничтожен, соответственно мал и подводимый к нему крутящий момент. Значит, столь же мал крутящий момент и на противоположном колесе — оно стоит. Если же одно из колес буксует — с повышенными оборотами, но с существенным сопротивлением (например, в грязи, песке и т.п.), то такой же крутящий момент поступает и на другое, не буксующее, колесо. В результате автомобиль может двигаться с небольшой скоростью. При этом на буксующее колесо подается более высокая мощность — она тратится на нагрев шины, дороги и т.д. Эффект пробуксовки снижает проходимость автомобиля со свободным дифференциалом. Для решения этой проблемы автомобили оснащают механизмами блокировки дифференциала — ручной или автоматической — различной конструкции.

Механизмы блокировки дифференциала

• Ручная блокировка дифференциала

Самым простым способом блокировки дифференциала является применение механизма с ручным управлением. Этот вид блокировки применяется на автомобилях повышенной проходимости. Блокировка производится блокировочными муфтами, которые фиксируют сателлиты. Дифференциал отключается. К достоинствам данного типа блокировки можно отнести простоту и надежность конструкции, к недостаткам — необходимость точно оценивать дорожную обстановку и отключать блокировку дифференциала при движении по качественным дорогам во избежание поломок главной передачи и ведущего моста в целом.

• Блокировка дифференциала с электронным управлением

На современных полноприводных легковых автомобилях повышенной проходимости с развитым компьютерным управлением работой агрегатов и механизмов устанавливают антипробуксовочную систему с электронным управлением. Как только бортовой компьютер автомобиля (или электронный блокантипробуксовочной системы) получает от датчика вращения сигнал о том, что одно колесо оси вращается значительно быстрей второго, свободное колесо притормаживается рабочим тормозом — благодаря свободному дифференциалу мощность передается на колесо, которое не утратило контакта с дорожным покрытием. Эта система требует наличия системы раздельного привода тормозов всех четырех колес и точной отладки датчиков.
Антипробуксовочные системы позволяют достаточно тонко регулировать распределение мощности в зависимости от состояния дорожного покрытия и избежать потерь мощности двигателя при срабатывании дифференциала. С другой стороны, управляющая система из датчиков и исполнительных приводов тормозов (на соленоидах) обладает инерционностью, поэтому работает с некоторым запозданием, что приходится учитывать водителю.
На гоночных автомобилях иногда применяются фрикционные дифференциалы с тормозными ленточными механизмами, управляемыми электроникой.

• Автоматическая блокировка с применением фрикционной муфты

На спортивные автомобили, выпускаемые малыми сериями или по заказу, иногда устанавливают фрикционные самоблокирующиеся дифференциалы. На серийных машинах эти дифференциалы редкость, поскольку они требуют особого обслуживания и подвержены интенсивному износу.
Фрикционные муфты устанавливаются между полуосевыми шестернями и корпусом дифференциала. При прямолинейном движении автомобиля полуоси вращаются с одинаковой угловой скоростью — сила трения во фрикционных муфтах равна нулю, дифференциал распределяет мощность между колесами ведущей оси поровну. Как только одна из полуосей начинает вращаться быстрей, диски фрикционной муфты сближаются, за счет возникающих сил трения муфта притормаживает вращение свободной полуоси. Этот тип дифференциала отличается невысокой эффективностью при большой разнице в угловых скоростях ведущих колес (например, на поворотах с малым радиусом закругления).

Здравствуйте друзья читатели! Поговорим о механизме, который есть и будет на каждом автомобиле – дифференциал. Что такое дифференциал в автомобиле и зачем нужен? Дифференциал нужен для оптимального распределения крутящего момента при поворотах и маневрировании, когда колеса начинают крутиться с разными угловыми скоростями.

Дифференциал, как я думаю о нем, должен писаться с большой буквы. Он являет собой самый первый сложный шестеренчатый механизм, изобретенный на заре автомобилестроения. Поняв его и испытав восторг от человеческого гения, который смог так просто решить важную проблему, ты убедишься что сути-то он прост как пять копеек, а какую задачу решил!

О нем особо никто теперь не думает, он есть — да и есть, и должен быть всегда. Привыкли. А ведь без него нет ни одного автомобиля. Это важнейший элемент трансмиссии!

Где расположен дифференциал:

• на заднеприводном автомобиле в картере моста, и совмещен с шестерней главной передачи;
• на переднеприводном, тоже совмещен с главной передачей и как правило в одном картере с ;
• на они присутствуют и в переди, и сзади, и совмещены с главными передачами;
• так же, в полноприводных автомобилях внедорожниках и , для оптимального распределение крутящего момента на все колеса, добавляется третий дифференциал и устанавливается между осями в раздаточной коробке.

Те дифференциалы, которые работают на ведущих колесах называют межколесными, а дифференциалы, распределяющие моменты между осями автомобиля – межосевыми.

Принцип работы дифференциала построен на идее планетарного редуктора. В зависимости от использования вида шестерен, дифференциалы бывают следующих видов: цилиндрические, конические, червячные.

Дифференциал конический, как правило применяют в межколесных дифференциалах. Цилиндрический распространен, ввиду его конструктивной простоте, в межосевых дифференциалах. Червячный признан как универсальный и самый тихий в работе, хотя самый сложный в изготовлении, применяется и в межколесных и в межосевых.

Устройство дифференциала автомобиля

Рассмотрим устройство дифференциала автомобиля. Все дифференциалы имеют один и тот же принцип – принцип планетарного редуктора. То есть имеют полуосевые шестерни и бегущие по ним, шестерни – сателлиты.

Корпус (чашка дифференциала) принимает крутящий момент от шестерни главной передачи, чарез оси сателлитов и сами шестерни-сателлиты и передает на полуосевые шестерни.

Сателлитов может быть два или четыре в коническом дифференциале, это зависит от мощности автомобиля.

В конических и червячных дифференциалах из ровно в два раза больше, это связано с конструктивной особенности такого типа дифференциалов. Пары сателитов распределяется каждый на свою полуосевую шестерню.

Полуосевые шестерни, в планетарке их еще называют светлым название «солнечные шестерни», передают уже крутящий момент на колеса. Левые и правые полуосевые шестерни могут иметь разное количество зубьев, такие дифференциалы называют несимметричные. Нессиметричные дифференциалы, соответственно, имеют и пары сателлитов с разным количеством зубов (рассмотрите внимательно конический дифференциал на чертеже выше).

Несмотря на ассиметричность, дифференциалы работают так же как и симметричные, и та или иная идея конструкторов по компоновке этих механизмов обусловлена лишь соображениями компактности и конструктивной необходимости.

Работа дифференциала

Работа межколесного дифференциала характеризуюется тремя режимами:

1. движение по прямой;
2. работа в поворотах;
3. в условиях скользкой дороги.

При движении прямо, силы распределяются поровну на каждое колесо, крутящий момент через корпус передается на сателлиты. Сателлиты не вращаются на своих осях, соответственно полуоси вращаются с равными угловыми скоростями.

В повороте же начинает работать дифференциал, то есть выполнять работу, для которой он и был создан. Внутренне колесо начинает бежать по меньшему радиусу, а внешнее по большому, угловые скорости на полуосевых шестернях начинают меняться. Сателлиты начинают вращаться вокруг своих осей, которые увеличивают скорость внешней шестерни полуоси, бегущего по внешнему радиусу колеса и уменьшать угловую скорость внутренней шестерни, полуось и колесо, бегущего по внутреннему радиусу.

Суммы частот вращения полуосевых шестерен всегда соответствуют частоте вращения ведомой шестерни главной передачи. Поэтому при повороте тяга на колеса всегда одинаковая и никогда не происходит пробуксовки внутреннего колеса, при условии равного сцепления колес с дорогой.

Если же автомобиль попадает в условия скользкой дороги, то колесо у которого меньшее сцепление начинает пробуксовавать, вращаться быстрее, а то колесо у которого сцепление с дорогой больше, просто перестает вращаться и по сути дела автомобиль просто будет стоять на месте с одним вращающемся колесом. Это тот минус дифференциала, который обусловлен его конструкцией.

Бороться с таким явление можно, и конструкторы придумали блокировку дифференциала. Но об этом в другой статье.

Спасибо за внимание! Переходите в другую статью, там наверняка вы найдете много для себя полезного. И поделитесь с друзьями в соц.сетях.

Дифференциал – это устройство, которое управляет распределением вращательного момента от входного вала к выходным, при этом скорость каждого отдельного элемента может отличаться. Механизм широко применяется в автомобильной индустрии.

Дифференциалы различаются согласно месту установки, предназначению и особенностям конструкции:

1. В автомобилях с приводом на одну ось используется лишь один дифференциал, называемый межколесным. Его необходимость вызвана тем, что внешние и внутренние колеса проходят разное расстояние при повороте транспорта.
2. Автомобили с приводами 6×6 или 8×8 содержат в конструкции дополнительный межтележечный дифференциал.
3. В полноприводных же моделях устанавливается целых три дифференциала: два межколесных и один межосевой.

О том, как работает межосевой дифференциал, и какие межосевые дифференциалы вообще могут быть мы поговорим более подробно далее.

Предназначение межосевого дифференциала

Межосевой дифференциал предназначен для распределения крутящего момента между ведущими осями автомобиля и дает им возможность вращаться с разными угловыми скоростями. Такая потребность вызвана простым условием движения транспорта по неровным поверхностям, когда собственная масса конструкции давит на ось, находящуюся в более низком положении. Так, при езде под горку значительная часть момента подается на задние колеса. И, наоборот, в случае спуска.

Устройство межосевого дифференциала устанавливается, как правило, в раздаточной коробке автомобиля. Межосевой дифференциал может быть симметричным и несимметричным. Первый распределяет крутящий момент между осями поровну, а второй – в определенном соотношении.

Кроме того, существует межосевой дифференциал без механизма блокировки, который позволяет осям вращаться с различной скоростью, а также дифференциал самоблокируемый либо с механизмом ручной блокировки, который принудительно распределяет вращающий момент между приводными полуосями в зависимости от дорожных условий. При этом принудительная блокировка межосевого дифференциала подразумевает полное или частичное выключение дифференциала, обеспечивающее жесткое соединение передней и задней полуосей между собой.

Чаще всего для полной реализации полноприводных возможностей автомобиля применяется самоблокируемый дифференциал, который может иметь три вида конструкций и разные принципы работы соответственно.

Конструкции и принцип работы самоблокирующегося межосевого дифференциала

Итак, существует три вида самоблокирующегося межосевого дифференциала:

• вязкостная муфта;
• блокировка типа Torsen;
• фрикционная муфта.

Межосевой дифференциал с вискомуфтой

Схема межосевого дифференциала с вискомуфтой представляет собой планетарную симметричную схему на конических шестернях. Данная конструкция предполагает наличие управляющего элемента вязкостной муфты, которая состоит из следующих элементов:

1. корпус;
2. вал корпуса;
3. ведущий вал;
4. ведомый вал;
5. диски;
6. боковая шестерня;
7. уплотнения.

Муфта в своей конструкции имеет герметично закрытую полость, наполненную воздушно-силиконовой масляной смесью. Полость кинетически связана с двумя пакетами дисков, которые соединены с обеими полуосями.

Принцип работы:

При прямолинейном движении по ровной поверхности и с постоянной скоростью межосевой дифференциал передает крутящий момент двигателя на переднюю и заднюю ведущую ось в соотношении 50 на 50. В случае если один из пакетов дисков начинает вращаться быстрее другого, то в герметической полости муфты повышается давление, и она начинает механически тормозить (т.е. блокировать) этот пакет, тем самым уравнивая угловые скорости вращения.

Следующие примеры могут легко объяснить, зачем нужен межосевой дифференциал с вязкостной муфтой:

• В случае выезда транспортного средства на скользкую поверхность, что приводит к сильной пробуксовке передних колес, из-за значительно повышается давления в муфте. Как следствие, на задние колеса подается гораздо больший крутящий момент.
• Распределение момента в пользу переднего привода происходит в случае резкого разгона автомобиля на скользкой поверхности. В такой ситуации происходит смещение центра тяжести вперед, и передняя ось становится ведущей.

Широкое распространение конструкция с вискомуфтой получила благодаря простоте конструкции и ее дешевизне. К недочетам можно отнести отсутствие функции ручной блокировки, возможность перегрева при долговременной работе, неполное автоматическое блокирование, преобразование значительной части кинетической энергии в тепловую.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

1. корпус;
2. правая полуосевая шестерня;
3. левая полуосевая шестерня;
4. сателлиты правой и левой полуосевых шестерен;
5. выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Принцип работы:

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Межосевой дифференциал с фрикционной муфтой

Блокировка на базе фрикционной муфты серьезно превосходит описанные выше конструкции, потому что имеется возможность и автоматической, и ручной блокировки дифференциала. Конструктивно она очень схожа с вискомуфтой и отличается лишь основными рабочими элементами.

1. корпус;
2. вал корпуса;
3. ведущий вал;
4. ведомый вал;
5. фрикционные диски;
6. уплотнения.

Принцип работы:

Принцип работы межосевого дифференциала такого рода достаточно прост. При однообразном плавном движении угловые скорости распределяются между осями поровну. Если одна из полуосей начинает вращаться с увеличенной скоростью, фрикционные диски сближаются и притормаживают ее за счет сил трения.

Однако из-за сложности конструкции и особенностей обслуживания фрикционные дифференциалы не используются производителями серийных автомобилей, несмотря на свои очевидные преимущества. Кроме того, ощутимый минус такой системы – быстрый износ рабочих элементов, а значит малый ресурс ее работы.

Система блокировки Haldex

Но стоит сказать, что на базе конструкции межосевого дифференциала с фрикционной муфтой еще в 1998 году шведским заводом Haldex была выпущена собственная альтернативная система. Она основывалась на работе электрогидравлической связки элементов. Та старая версия системы была скорей провальной, чем удачной, но породило несколько модификаций, последняя из которых стала довольно востребованной.

Haldex 4 поколения, вышедший в 2007 году стал настоящим прорывом. Основными рабочими плоскостями системы являются фрикционные диски. Через них крутящий момент от двигателя передается на полуоси. Одним из новшеств стал полный отказ производителя от использования в качестве рабочего привода гидравлического насоса. Ему на смену пришел мощный полностью электрический насос.

А вот самым интересным изменением стало превращение системы в полностью электронную. Так, включение муфты и блокировка полуосей больше не зависит от скорости вращение отдельного колеса. Управление работой системы ведется через электронный блок управления, который получает всю необходимую информацию от датчиков движения. Кроме того, одним из главных сигналов включения муфты в работу является нажатие педали газа. Ускорения почти всегда сопровождается определенной пробуксовкой, поэтому блокировка как нельзя кстати.

Haldex 4 многими называется самой современной системой для автомобилей с подключаемым полным приводом. Особенно часто Haldex устанавливают на современные внедорожники с межосевым дифференциалом азиатского производства. Ее главными преимуществами являются простота конструкции, надежность и работа на протяжении всего времени езды. А вот главный недостаток – невозможность переноса более 50% мощности на заднюю ось вращения.

Дифференциал – это механизм трансмиссии, распределяющий подводимый к нему крутящий момент между приводными валами и позволяющий колесам вращаться с разными угловыми скоростями. Особенно это заметно, когда машина проходит поворот. Дифференциал обеспечивает безопасное и комфортное вождение на сухой дороге с твердым покрытием. Однако если автомобиль покинет ее пределы и продолжит двигаться по пересеченной местности, а также в случае гололеда (и других тяжелых погодных условий) этот механизм может лишить автомобиль возможности передвигаться. О том, что такое дифференциал, как он устроен, в чем его вред для внедорожников и как с этим бороться — пойдет речь ниже.

Дифференциал как часть трансмиссии

Дифференциал в автомобиле — это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

Ведуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения — механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) — нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

1. Передний привод – картер коробки передач.
2. Задний привод – корпус ведущего моста.
3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы. Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Как устроен дифференциал

Принципиальная схема дифференциала

Узел работает как планетарный редуктор. Принципиальное устройство дифференциала: шестерни полуосей (5) и сателлитов (4) размещены в чашке (3). Чашка (корпус) жестко соединена с ведомой шестерней (2), которая принимает крутящий момент от ведущей шестерни главной передачи (1). Корпус передает вращение посредством сателлитов полуосям, вращающим ведущие колеса. Разные угловые скорости обеспечиваются благодаря работе сателлитов. Величина крутящего момента остается неизменной.

Применение дифференциалов в зависимости от их видов

Устройства используют для передачи крутящего момента ведущим колесам и ведущим мостам автомобиля.

Грузовики и легковые автомобили всех типов приводов имеют межколесный дифференциал, передающий вращение колесам. Межосевой дифференциал, распределяющий крутящий момент между мостами, применяют исключительно в полноприводных машинах.

По типу применяемой зубчатой передачи различают следующие виды механизмов:

1. конический;
2. цилиндрический;
3. червячный.

По количеству зубьев шестерен полуосей:

1. симметричный;
2. несимметричный.

Благодаря его свойству пропорционально распределять крутящий момент несимметричный дифференциал с цилиндрической передачей устанавливают между мостами полноприводных автомобилей.

Заднеприводные и переднеприводные автомобили оснащают коническим симметричным дифференциалом.

Червячная передача, являясь самой универсальной, используется во всех типах устройств со всеми приводами.

Схема работы дифференциала

Рассмотрим принцип, по которому работает симметричный межколесный конический дифференциал, распределяющий крутящий момент между колесами в трех различных условиях:

1. прямолинейное движение;
2. поворот;
3. пробуксовка.

При прямолинейном движении

Прямолинейное движение характеризуется равномерным распределением нагрузки между колесами автомобиля. Они имеют одинаковую угловую скорость. Сателлиты, размещенные в корпусе, не вращаются вокруг своих осей. Они передают крутящий момент от ведомой шестерни главной передачи к полуосям через неподвижное зубчатое зацепление.

Работа дифференциала при повороте и прямолинейном движении

При повороте

Когда транспортное средство поворачивает, силы сопротивления и нагрузки распределяются следующим образом:

• Внутреннее колесо, имеющее меньший радиус от центра поворота, испытывает сопротивление большей силы, чем наружное. Увеличенная нагрузка заставляет его снизить скорость вращения.
• Наружное колесо, двигаясь по большему радиусу (большей траектории), наоборот, должно увеличить угловую скорость, чтобы автомобиль мог повернуть плавно, без пробуксовки.

Таким образом, колеса должны иметь разные угловые скорости. Замедление вращения полуоси внутреннего колеса приводит сателлиты в движение. Они, в свою очередь, посредством конической зубчатой передачи увеличивают скорость вращения полуоси наружного колеса. Крутящий момент, получаемый от главной передачи, остается неизменным.

При пробуксовке

Колеса автомобиля, движущегося даже прямолинейно по скользкой дороге или бездорожью, могут испытывать различную нагрузку: одно из них пробуксовывает, теряя сцепление с дорогой; другое, становясь более нагруженным, замедляется. Повторяется схема поворота. Только теперь она приносит вред: буксующее колесо может получить 100% принятого дифференциалом крутящего момента, а нагруженное вообще перестанет вращаться. Движение автомобиля прекратится.

Эти недостатки работы узла решаются различными способами:

• ручной или автоматической блокировкой;
• внедрением системы курсовой устойчивости.

Блокировка дифференциала и система курсовой устойчивости

Принудительная блокировка дифференциала с гидравлическим приводом

Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.

Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.

Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).

Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе системы курсовой устойчивости, датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.

Безопасность прежде всего

Дифференциал создан для обеспечения безопасного комфортного маневрирования на трассе. Описанные выше недостатки касаются езды в экстремальных условиях, а также по пересеченной местности. Поэтому если на автомобиле установлен привод ручной блокировки, использовать его нужно исключительно в соответствующих дорожных условиях. А шоссейные автомобили, которые сложно «уговорить» ехать медленнее 100 км/час, эксплуатировать без дифференциала вообще невозможно и даже опасно. Такой вот нехитрый, но бесконечно важный механизм в трансмиссии.

Какова функция дифференциала в автомобиле?

Как и у большинства компонентов транспортного средства, у каждого из них есть определенная задача, которая помогает транспортному средству двигаться. Возможно, вы слышали о дифференциале автомобиля, но что это такое и что он делает?

Что такое дифференциал?

Дифференциал, являясь частью передней и/или задней оси, играет неотъемлемую роль в поворотах автомобиля. Дифференциал предназначен для привода пары колес, позволяя им вращаться с разной скоростью. Эта функция обеспечивает пропорциональные обороты между левым и правым колесами. Если внутренняя шина при повороте вращается на 15 об/мин меньше, чем при движении прямо, то внешняя шина будет вращаться на 15 об/мин больше, чем при движении прямо.

Например, когда ваш автомобиль поворачивает, внешнее колесо должно двигаться быстрее, чем внутреннее. Дифференциал распределяет равные количества крутящего момента на оба колеса. Это позволяет колесам реагировать на сопротивление или обеспечивать сцепление, чтобы колесо больше сопротивлялось вращению. Колесо с меньшим сопротивлением вращается быстрее.

Некоторые транспортные средства, например картинги, не оснащены дифференциалом. В этом случае оба ведущих колеса вынуждены вращаться с одинаковой скоростью обычно на общей оси, приводимой в движение простым цепным приводом. Транспортные средства с передним приводом имеют другую конструкцию, заключающуюся в том, что мост и дифференциал в сборе расположены в узле трансмиссионного моста или в коробке передач.

Три типа дифференциалов

Открытый дифференциал — старейшая и наиболее распространенная конструкция, подходящая для различных марок и моделей автомобилей. Это самый простой, надежный и широко используемый тип дифференциала. Шестерня с приводом, расположенная на конце карданного вала, входит в зацепление с зубчатым венцом, который затем передает мощность на обе оси через другой набор шестерен. Единственным недостатком его конструкции является то, что когда одно колесо начинает проскальзывать, вся мощность, по сути, передается на колесо с наименьшим сцеплением, что делает эту установку непригодной для скалолазания или скоростных гонок.

Ограниченное скольжение похоже на открытый дифференциал, но использует встроенную систему сцепления. Механизм сцепления блокирует левую и правую стороны оси вместе, когда колесо теряет сцепление с дорогой. Это предпочтительная система для высокопроизводительных транспортных средств, таких как дрэг-рейсеры и автомобили, буксирующие тяжелые грузы.

Torque-Vectoring — это новейшая и лучшая дифференциальная технология. Управление вектором крутящего момента включает в себя сложный набор датчиков и электроники для получения данных от системы рулевого управления, положения дроссельной заслонки, дорожного покрытия и т. д., что дает возможность распределять мощность на каждое колесо в соответствии с данными. Эта опция обеспечивает максимальное сцепление с дорогой при прохождении поворотов, значительно повышая производительность.

Уход за дифференциалом

Регулярное техническое обслуживание любого автомобиля требует замены масла, ремней, шлангов и других жидкостей. Дифференциальная жидкость не является исключением. Дифференциальное масло используется для смазывания МКПП и дифференциалов. Это похоже на важность моторного масла для двигателя. Он играет жизненно важную роль в защите дифференциала и трансмиссии, обеспечивая их безопасную и бесперебойную работу.

Отработанная дифференциальная жидкость со временем загрязняется и загрязняется. Продолжать движение с загрязненной жидкостью рискованно, так как это может вызвать ненужный износ компонентов, что приведет к необратимому повреждению. Признаки того, что вашему дифференциалу требуется обслуживание:

• • Жужжание только при замедлении.
  • Вой или визг при разгоне на малых или больших скоростях.
  • Урчание или жужжание на скорости более 20 миль в час, но меняется при повороте.
  • Регулярный лязг через каждые несколько футов или при начале движения.
  • Постоянная вибрация, усиливающаяся со скоростью автомобиля.

Планируйте, чтобы ваша дифференциальная жидкость, также известная как трансмиссионное масло, или масло в трансмиссиях, заменялась обученным техническим специалистом каждые 30 000 миль, но не более 60 000 миль. Чистое, свежее масло обеспечивает лучшую защиту дифференциала, что делает езду более безопасной. Как и в случае с любым другим компонентом автомобиля, хорошо смазанные детали обеспечивают оптимальную работу.

Обслуживание дифференциала

Ваш легковой или грузовой автомобиль не сможет далеко уехать без возможности поворачивать. Смазочная жидкость в дифференциале отводит тепло от шестерен, продлевая срок их службы и удерживая вас на дороге. Для любого технического обслуживания, включая замену масла, промывку тормозов или обслуживание дифференциала, обращайтесь в Sun Auto Service! Мы являемся экспертами в области полного ремонта и обслуживания автомобилей. Наши сертифицированные техники ASE прошли специальную подготовку по всем аспектам ухода за автомобилями всех марок и моделей легковых автомобилей и легких грузовиков. У нас есть рейтинг A+ от Better Business Bureau, и легко понять, почему. Мы гарантируем свою работу в письменной форме и предоставляем только те услуги, которые вы разрешаете. Зачем обращаться к дилеру, если Sun Auto Service является альтернативой номер один? Запишитесь на прием  для следующего обслуживания и узнайте, что делает Sun Auto Service лучшим выбором в области автомобильного обслуживания.

Как работает дифференциал?

7 мая 2014 г.

Дифференциал является неотъемлемой частью всех четырехколесных транспортных средств. Дифференциальная технология была изобретена столетия назад. и считается одним из самых гениальных изобретений, когда-либо созданных человеческим мышлением. В этой статье, мы логически узнаем, зачем нужен дифференциал в автомобиле и как он работает.

Для чего используется дифференциал?

Колеса получают мощность от двигателя через приводной вал. Колеса, которые получают мощность и заставляют автомобиль двигаться вперед называются ведущими колесами. Основная функция дифференциала заключается в том, чтобы ведущие колеса вращаться с разными оборотами, при этом оба получают мощность от двигателя.

Рис.1 Мощность двигателя передается на колеса через приводной вал

Рассмотрим эти колеса, которые проходят поворот. Понятно, что левое колесо должно пройти больший расстояние по сравнению с правым колесом.

Рис.2 При повороте направо левое колесо должно пройти большее расстояние; это означает большую скорость левое колесо

Это означает, что левое колесо должно вращаться с большей скоростью, чем правое колесо. Если эти колеса были соединены с помощью сплошного вала, колеса должны были бы проскальзывать, чтобы совершить поворот. Это именно то место, где дифференциал пригодится. Гениальный механизм в дифференциале позволяет левому и правому колесам поворачивать на разных оборотах, при этом передавая мощность на оба колеса.

Части дифференциала

Теперь мы узнаем, как дифференциал достигает этого шаг за шагом, используя простейшую конфигурацию. Мощность от двигателя передается на зубчатый венец через шестерню. Зубчатый венец соединен с шестерня паука.

Рис.3 Шестерня крестовины

Шестерня крестовины лежит в основе дифференциала, и особое внимание следует уделить ее вращению. Шестерня крестовины может свободно совершать 2 вида вращения: одно вместе с зубчатым венцом (вращение) и второе на собственной оси (вращения).

Рис. 4 Зубчатая передача может совершать 2 вида вращения

Зубчатая передача находится в зацеплении с 2 боковыми шестернями. Вы можете видеть, что и крестовина, и боковые шестерни являются коническими шестернями. Передача мощности от приводного вала к ведущим колесам происходит по следующей схеме. Мощность от приводного вала сначала передается на ведущую шестерню, а поскольку ведущая шестерня и зубчатый венец находятся в зацеплении, мощность передается на зубчатое колесо. механизм. Поскольку крестовина соединена с зубчатым венцом, к ней поступает мощность. Наконец, от паука, мощность передается на обе боковые шестерни.

Рис.5 Основные компоненты стандартного дифференциала

Работа дифференциала

Теперь давайте посмотрим, как дифференциалу удается вращать боковые шестерни (ведущие колеса) на разных скоростях, как требуется в различных сценариях вождения.

Автомобиль движется прямо

В этом случае крестовина вращается вместе с зубчатым венцом, но не вокруг своей оси. Итак крестовина будет толкать и заставлять обе боковые шестерни вращаться, и обе будут вращаться с одинаковой скоростью. Короче говоря, когда транспортное средство движется прямо, зубчатая передача в сборе со стороны крестовины будет двигаться как единое целое.

Рис:6 Пока машина движется прямо

Машина поворачивает направо

Теперь рассмотрим случай, когда машина поворачивает направо. Шестерня крестовины играет ключевую роль в этом. кейс. Вместе с вращением зубчатого венца оно вращается вокруг своей оси. Итак, крестовина имеет комбинированный вращение. Интересен эффект комбинированного вращения на боковой передаче.

Рис. 7 Чтобы получить окружную скорость с левой и с правой стороны крестовины, мы должны учитывать обе вращение и вращение

При правильном зацеплении боковая шестерня должна иметь ту же окружную скорость, что и крестовина. Технически говоря, обе шестерни должны иметь одинаковую скорость линии шага. Когда крестовина вращается, а также вращаясь, окружная скорость на левой стороне крестовины представляет собой сумму вращения и вращения скорости. Но с правой стороны это разница двух, так как скорость вращения противоположна направление в эту сторону. Этот факт наглядно изображен на рис.7. Это означает, что левая передача будет иметь более высокую скорость по сравнению с правой боковой передачей. Таким образом, дифференциалу удается поворачивать левое и правое колеса одновременно. разные скорости.

Автомобиль поворачивает налево

При повороте налево правое колесо должно вращаться с большей скоростью. Сравнивая с предыдущим случаем, ясно, что если крестовина будет вращаться в противоположном направлении, правая боковая шестерня будет иметь большее скорость.

Рис:8 При повороте налево крестовина вращается в противоположном направлении

Использование большего количества крестовин

Чтобы выдерживать большую нагрузку, обычно добавляется еще одна крестовина. Обратите внимание, что шестерни крестовины должны вращаться. в противоположных направлениях, чтобы обеспечить правильное движение шестерни. Механизм с четырьмя крестовинами также используется для транспортных средств. с большими нагрузками. В таких случаях крестовины соединяются с концами поперечины, а крестовины свободно вращаться независимо.

Рис:9 Двойная крестовина обычно используется для перевозки большего количества грузов

Другие функции дифференциала

Помимо возможности вращения колес с разной скоростью вращения, дифференциал выполняет еще 2 функции. Во-первых, это скорость редуктор в зубчатом венце в сборе. Это достигается за счет использования зубчатого венца, имеющего почти 4-5 количество зубьев в несколько раз больше, чем у шестерни. Такое огромное передаточное число снизит скорость кольца передач в том же соотношении. Поскольку поток мощности на шестерню и зубчатый венец одинаковый, такое снижение скорости приведет к увеличению крутящего момента.
Также можно отметить одну особенность зубчатого венца, это гипоидные шестерни. Гипоидные передачи имеют большую площадь контакта. по сравнению с другими парами зубчатых колес и обеспечит плавность работы зубчатого колеса.
Другой функцией дифференциала является поворот направления потока мощности на 90 градусов.

Недостаток стандартного дифференциала

Дифференциал, который мы рассмотрели до сих пор, известен как открытый или стандартный дифференциал. Он способен вращение колес на разных оборотах, но у него есть один существенный недостаток. Рассмотрим ситуацию, когда одно колесо автомобиль находится на поверхности с хорошим сцеплением, а другое колесо находится на скользкой дороге.

Рис:10 Стандартный дифференциальный автомобиль на разных тяговых поверхностях не сможет двигаться

В этом случае стандартный дифференциал передает большую часть мощности на скользкое колесо, поэтому автомобиль не сможет двигаться. Чтобы решить эту проблему, вводятся дифференциалы повышенного трения. Подробнее о них мы узнаем в отдельной статья.

ОБ АВТОРЕ

Сабин Мэтью, аспирант ИИТ Дели в области машиностроения. Основатель Lesics Engineers Pvt Ltd & Ютуб-канал «ЛЕСИКС». Он предоставляет качественное инженерное образование на своем канале YouTube. И «ЛЕСИКС» охватывает огромное количество инженерных тем. Сабин очень увлечен изучением физики за сложными технологиями и объясняя их простыми словами. Чтобы узнать больше об авторе, перейдите по этой ссылке

---

Что такое автомобильный дифференциал и как он работает?

Можете ли вы представить, если бы ваша машина могла двигаться только в одном направлении? никогда не в состоянии повернуть налево, направо или в противоположном направлении? Вы можете уехать из дома, но вы не сможете вернуться. К счастью, вы доберетесь до дома, потому что ваш автомобиль оснащен дифференциалом, позволяющим ему поворачивать на поворотах.

Дифференциал вашего автомобиля является жизненно важным компонентом, влияющим на ваши навыки вождения.

Узнайте больше о дифференциале, почему он необходим для работы вашего автомобиля и что делать, если дифференциал выходит из строя.

Что такое дифференциал в автомобиле?

Автомобильный дифференциал является частью моста в сборе. Он соединяется с раздаточной коробкой или коробкой передач через карданный вал. Мощность, вырабатываемая двигателем, передается на колеса автомобиля, что дает вам возможность поворачивать.

Этот важный компонент может приводить в движение пару колес, вращаясь с разной скоростью.

Дифференциальная система каждого автомобиля отличается и зависит от привода колес вашего автомобиля. Автомобиль с передним приводом оснащен передним дифференциалом, в то время как полноприводные и полноприводные автомобили используют как передний, так и задний дифференциалы для направления мощности на все четыре колеса.

Дифференциал обеспечивает сравнение числа оборотов в минуту (об/мин) между левым и правым колесами. Он распределяет равный крутящий момент на колеса, позволяя им реагировать на сопротивление, обеспечивая тягу и меньше вращаться. Меньшее сопротивление равно более быстрому вращению.

Например, при повороте внутреннее колесо вращается примерно на 15 об/мин меньше. Внешняя шина делает полную противоположность. При повороте внешнее колесо вращается на 15 об/мин больше, чем при движении прямо.

Однако не все автомобили оснащены дифференциалом. Колеса картинга вращаются с одинаковой скоростью, часто с общей осью, приводимой в действие цепным приводом.

Различные автомобильные дифференциалы

Дифференциал на переднеприводных автомобилях находится рядом с трансмиссией в коробке передач. Дифференциал заднеприводного автомобиля расположен между задними колесами и связан с трансмиссией карданным валом.

Полноприводные и полноприводные автомобили имеют центрально расположенный

дифференциал, распределяющий мощность как на передние, так и на задние колеса. Современные автомобили могут иметь электронный полный привод, который использует электродвигатели для привода задних колес и регулировки их скорости при необходимости для поворотов.

Хотя любой дифференциал может помочь вам пройти поворот, существуют разные обозначения для типов вашего автомобиля, и некоторые из них лучше, чем другие. Ваш автомобиль имеет один из трех дифференциалов: открытый, с ограниченным проскальзыванием или с векторизацией крутящего момента.

Открытые дифференциалы

Самый распространенный и надежный тип, открытый дифференциал является классикой, приемлемой для различных автомобилей. Шестерня, расположенная на конце карданного вала, входит в зацепление с зубчатым венцом и передает мощность на обе оси через набор шестерен.

Предоставлено векторной анимацией GeeBee.



Открытые дифференциалы лучше всего подходят для автомобилей, не предназначенных для скоростных гонок или скалолазания. Если одно колесо проскальзывает, вся мощность идет на колесо с ограниченным сцеплением.

Дифференциалы повышенного трения

Подобно открытому дифференциалу, самоблокирующиеся дифференциалы используют интегрированную систему сцепления. Муфта блокирует левую и правую стороны оси вместе в случае потери сцепления колес.

Системы повышенного трения идеально подходят для высокопроизводительных транспортных средств и транспортных средств с большой тяговой способностью.

Дифференциалы с векторизацией крутящего момента

Новейшая технология среди дифференциальных систем, стиль векторизации крутящего момента включает в себя сложную сборку датчиков и электроники для расчета данных от системы рулевого управления, положения дроссельной заслонки, дорожных условий и многого другого для улучшения распределения мощности. к каждому колесу.

Дифференциалы с вектором крутящего момента обеспечивают максимальное сцепление при прохождении поворотов и значительно повышают производительность.

Отключенные дифференциалы

К настоящему моменту вы знаете, что дифференциал регулирует вращение колес при поворотах.

Без функционального дифференциала ваш автомобиль подвержен чрезмерной нагрузке на другие компоненты, что может привести к необратимому повреждению вашего автомобиля. Если дифференциал вашего автомобиля неисправен или отключен, ваш автомобиль может иметь следующие симптомы:

• Повреждение шин – Шины, вращающиеся с непреднамеренной скоростью, могут повредиться при прохождении поворотов. Ищите необычный износ или повреждение боковины или внешних протекторов.
• Вибрации – Вибрации могут возникать, если универсальные или U-образные шарниры изношены. Изношенные карданные шарниры вызывают вибрацию карданного вала, особенно при быстром ускорении.
• Управляемость – Трудности при прохождении поворотов или управлении транспортным средством являются хорошим признаком того, что дифференциал неисправен. Вышедший из строя дифференциал может негативно сказаться на управляемости и привести к аварии.
• Воющий шум — неисправный дифференциал издает воющий звук из-за плохой смазки. Это также может указывать на утечку.
• Шлифовальные шестерни – Изношенные шестерни в сочетании с жидкостью низкого дифференциала издают скрежещущий или гудящий звук.
