Проверка подвески – Я твой подвеска рычаг шатал: как проводят диагностику ходовой части

Содержание

Я твой подвеска рычаг шатал: как проводят диагностику ходовой части

Зачем нужна диагностика?

Начнём с простого вопроса: почему иногда нужно проверять подвеску?

Первый случай – хрестоматийный. То есть что-то внизу стучит, лязгает, щёлкает, а иногда – грохочет и отдаёт в руль и пятую точку. Это – особо запущенный случай, когда менять надо уже обычно не копеечный сайлентблок, а сразу несколько элементов. В этом случае проведение диагностики поможет выявить все неисправные детали, тут всё очевидно.

Вторая ситуация – плановая диагностика, и она, разумеется, предпочтительнее первого случая, потому как своевременный ремонт обычно на порядок дешевле ремонта «аварийного».

Ну, и третий вариант – подержанное авто. В случае покупки автомобиля с пробегом даже незначительные дефекты в ходовой части могут быть поводом для торга, а иногда – отказа от покупки. Многие эту процедуру при покупке доверяют специалистам сервиса, но покупает машину не мастер (которому в общем и целом плевать, что вы там себе купите), а вы – тот самый человек, которому потом придётся этот автомобиль содержать. Именно поэтому желательно осматривать машину снизу вместе со специалистом СТО – так шансы найти «косяки» в ходовой могут существенно увеличиться.

Про рычаги и стойки

Приношу свои извинения владельцам премиальных автомобилей с пневматическими подвесками или сложными многорычажками. О диагностике таких подвесок мы поговорим в следующий раз, сегодня же речь пойдёт о самых простых типах подвесок: передней МакФерсон и задней полузависимой балке. Это – самые распространённые конструкции на бюджетных автомобилях. Начнём с передней.

История независимой подвески МакФерсон довольно долгая: в следующем году можно будет смело сдвинуть бокалы за её семидесятилетие. В 1948 году подвеску инженера GM Эрла Макферсона использовали на автомобиле Ford Vedette. Впрочем, есть мнение, что хитрый американец идею независимой подвески украл у чуть менее удачливого итальянца Гвидо Форнака, который предлагал её Фиату. Даже если это хотя бы отчасти правда, Макферсон значительно переработал идею Форнака и довёл её до ума.

Так же было бы несправедливо считать, что всё, что сделал Макферсон, – это убрал верхний рычаг с шаровой опорой в двухрычажной подвеске и придумал, как крепить амортизатор к крылу с помощью чашек и опорных подшипников. Подвеска получилась более лёгкой, дешёвой и отлично подходила для массового производства в недорогих серийных автомобилях. За идею ухватился Форд (массово и недорого – то, что нужно!), и уже на более поздних Ford Zephyr 1950 года и Ford Consul 1951 года подвеска типа МакФерсон использовалась безоговорочно (в ситуации с Vedette о серийном производстве говорить, наверное, рано – французское подразделение Ford France SA за шесть лет выпустило их не слишком большим тиражом, и про автомобиль бы забыли, если бы он не стал первым с МакФерсоном). Итак, что же придумал американский изобретатель?

Основным отличием новой подвески было то, что она стала независимой, но не намного дороже распространённой в то время балки. Основные элементы конструкции – подрамник, нижние рычаги, амортизационные стойки с пружинами, поворотный кулак и стабилизатор поперечной устойчивости. Есть, конечно, и более мелкие детали (шаровые опоры, стойки стабилизатора, сайлентблоки и прочее), но вряд ли их можно назвать основными частями подвески. Тем не менее, как раз их неисправности встречаются чаще всего.

В целом же подвеска получилась очень надёжной, хотя вначале механики не были в восторге от конструкции. Им, например, не нравилась довольно сложная процедура замены амортизатора, а способ крепления верхней части стойки к кузову через опорный подшипник вызывал их опасения за ресурс кузова (к тому же несущий кузов тогда сам по себе был штукой новой и не вполне оценённой, хотя именно подвеска Макферсона стала первой независимой передней подвеской на автомобиле с таким типом кузова).

Нельзя сказать, что подвеска МакФерсон имеет очевидные слабые места, отличающиеся пониженным ресурсом. Многое зависит от особенностей подвески этого типа в конкретном автомобиле (например, Мерседес W124 не мог похвастаться долговечностью стоек стабилизатора из листовой стали, а про слабые шаровые опоры нашей вазовской «классики» знают, наверное, все). Не менее важную роль играют условия эксплуатации (например, езда по асфальту с ямами скорее убьёт шаровые опоры, а частые выезды на просёлок с большими перепадами без ударных нагрузок – амортизаторы).

О том, что такое полузависимая задняя подвеска, мы уже говорили. Там стучать в принципе нечему, а если что-то стучит, то нет слов, чтобы описать степень запущенности автомобиля. Это либо полностью сухие амортизаторы, либо драные в клочья сайлентблоки балки, либо сломанная пружина. Но это не значит, что осматривать там нечего. Например, банальный износ сайлентбоков балки значительно снижает управляемость, что особенно заметно будет в колее. Ну, а про езду с сухими амортизаторами даже говорить не буду – как весело прыгает такая машина, знают многие.

На этом теоретическую часть позвольте считать законченной, давайте смотреть автомобиль во всей его красе (или безобразии – диагностика скажет точно).

Передняя подвеска

Диагностика передней подвески начинается с… поднятия крышки капота. Да, пока машина стоит на земле (это важно, подвеска должна быть под нагрузкой), осматриваем верхние опоры стоек. Нас в первую очередь интересует зазор между чашкой и кузовом (брызговиком). На фотографии видно, что в зазор проходит отвёртка.

XH9xhzWOYgg

Пока ничего страшного в этом нет, но если зазор приблизится к полутора сантиметрам – верный признак неизбежности замены верхних подушек. Ну, и заодно пытаемся раскачать машину: если она делает более двух качаний после окончания раскачки – амортизаторы пора менять (по-моему, это первое, что делает любой потенциальный покупатель средней степени грамотности, это классика жанра). Теперь машину можно поднять на домкрат (лучше все же на гидроподъемник) и посмотреть на амортизаторы сбоку: никаких подтёков быть не должно. Если же они есть, то задумываемся о новых амортизаторах.

DSC_0685

Теперь пришла пора взять машину за колёса, точнее, за одно. Колесо качаем в обоих направлениях, и вправо-влево, и вверх-вниз. В первом случае можно услышать стуки рулевой тяги или (что бывает чаще) наконечника тяги. Если такой обнаруживается, то придётся позвать помощника, и пока один будет дёргать колесо, второй сможет определить причину звука точнее. Для этого надо будет хорошенько ухватиться за тягу и посмотреть, где появляется люфт – в рейке или в наконечнике.

DSC_0689 DSC_0687

Посторонний звук при раскачке вверх-вниз говорит об износе шаровой опоры. Впрочем, если никакого звука или люфта нет, это ещё не значит, что она в порядке, её будет необходимо проверить ещё раз уже с помощью монтировки (об этом чуть ниже).

Теперь просто раскручиваем колесо. Наша задача – оценить состояние ступичного подшипника. Если слышен гул или скрежет – ему пора на помойку прямо сейчас. Теперь ещё раз раскручиваем колесо и одной рукой хватаемся за пружину. Если подшипник только собирается отдать богу ролики, то на пружине будет ощущаться характерная вибрация. Если она чувствуется, то скоро появятся и гул, скрежет и, может быть, новый подшипник.

DSC_0690

Берём в руки монтажку и лезем под машину. Вот тут точно уже никакой домкрат не поможет – нужен подъемник, так что без автосервиса не обойтись.

Сначала проверяем сайлентблоки рычагов. Их надо будет двигать как в продольном, так и в поперечном направлениях, используя в качестве опоры подрамник. Небольшой люфт будет обязательно (резина не может не деформироваться), но и он заметен только после приложения существенного усилия. Сайлентблоков четыре (по два на рычаг), и если какой-то из них люфтит больше остальных, это будет сразу заметно.

DSC_0700 DSC_0698

Теперь возвращаемся к шаровой опоре. Сильный износ будет заметен, если обеими руками покачать рычаг около шаровой вверх-вниз. Сомневаетесь в своих силах – монтажка вам в помощь. Вставляем её между кулаком и рычагом и качаем – тут люфта быть не должно вообще.

DSC_0702

Рулевая рейка не относится к подвеске, но её существенный износ можно также диагностировать руками: берёмся за тягу и шатаем её вверх-вниз. Никакого люфта или стука быть не должно. Впрочем, их отсутствие – условие необходимое, но не достаточное, как говорят математики. То есть если ничего не стучит, это ещё не говорит об идеальном состоянии рейки, там подводных камней может быть много. Зато если люфт есть, её точно нужно будет ремонтировать или менять.

DSC_0707

Теперь проверяем стабилизатор поперечной устойчивости. Сам стабилизатор сломать невозможно (можно, конечно, погнуть, но для этого нужен талант), поэтому смотрим сначала втулки. Просовываем монтажку между подрамником и стабилизатором около втулки и качаем, желательно – сильно. Если втулка от возраста стала овальной, то стабилизатор будет в ней «гулять». Затем проверяем его крепления в рычагах. Тут способ один: попытаться монтажкой раскачать болты, если люфтят – надо будет заменить резинки.

И последними смотрим стойки стабилизатора. Худший случай – это если сломалась сама стойка, такое бывает, тем более что на наших дорогах их вообще можно считать расходным материалом. На некоторых машинах можно увидеть дефект на резиновых частях, но это не наш случай.

DSC_0705 DSC_0726

Итак, спереди осмотрено почти всё, остаётся проверить нижнюю подушку двигателя (и/или КПП, тут всё зависит от модели автомобиля), которая никак не входит в ходовую часть, но призывно торчит снизу, а иногда требует слишком частого осмотра (привет, любители Пежо!). Качаем так же монтажкой – руками и глазами тут ничего не сделаешь. Зато с помощью монтажки дефект обнаружить несложно, разрыв подушки обычно виден сразу.

DSC_0723

Теперь переходим назад

Задняя подвеска

Начинаем процедуру с колёс – так же, как и спереди. Но сзади нет шаровых опор, поэтому проверяем пока только подшипники ступиц. Так же крутим, слушая звук, затем кладём руку на пружину. Если ничего подозрительного нет (люфта, звука или вибрации), то подшипник можно считать исправным. Лезем под машину.

DSC_0693

Смотрим амортизаторы. Сначала ищем следы подтёков, затем с помощью монтажки проверяем сайлентблоки внизу амортизаторов. Идеально было бы заметить расслоение сайлентблока, но вряд ли получится увидеть его без опыта.

DSC_0712 DSC_0713

Зато отслоение резины от втулок на сайлентблоке балки не заметить невозможно: тут и зацепиться монтажкой проще, и деталь крупнее. Правда, я как-то видел машину, где износ этого сайлентблока был виден невооружённым глазом: он был просто порван, и балка висела на болту в кронштейне. Хотя в этом случае стук будет хорошо слышен на ходу, а вот в случае возрастного износа звуков балка издавать не будет, хотя отчасти дефект будет заметен на глаз (неправильный развал заметить можно). И, наконец, смотрим на пружины. То, что они просели ещё при Советской власти, заметить можно не всегда, а вот если пружина сломана – это видно.

DSC_0719
DSC_0716

Вообще задняя полузависимая подвеска достаточно «молчалива» в силу простоты конструкции. Подержанный автомобиль скажет о необходимости её ремонта очень неважной управляемостью, не более. Это, конечно, опасно, но вряд ли там возможен дорогой ремонт, если не придётся менять балку на старом премиальном классе (было время, когда и там сзади не было многорычажек), ремонт такой подвески не будет слишком дорогим. Хотя изношенная в край подвеска заставит задуматься о том, что владелец за машиной не следил вообще, и если в планах есть покупка такого автомобиля, лучше десять раз подумать.

Тут отдельной строкой можно упомянуть торсионные балки машин концерна Peugeot-Citroen с подшипниками в рычагах – они к дешевым никак относиться не могут, полный ребилд конструкции тянет на 50-60 тысяч. Но поскольку тема специфическая, мы вернемся к ней отдельно.

Вместо заключения

Как видите, «пошатать» подвеску не так сложно. Делать это нужно периодически, особенно если условия эксплуатации автомобиля тяжёлые, а всё ТО уже давно перешло от дилера в гараж и ограничено самостоятельной заменой масла и воздушного фильтра. Не стоит забывать, что вырванная шаровая опора, заклинивший ступичный подшипник, да и просто вытекшие амортизаторы или изношенные сайлентблоки могут привести к очень печальным последствиям, виноват в которых будет только владелец автомобиля и никто больше.

За помощь в подготовке материала благодарим сеть специализированных магазинов и автосервисов «Логан-Шоп» (СПб, ул. Возрождения, д. 33, тел.: 928-32-12)

Опрос

А вы проверяете состояние своей подвески?

Всего голосов:

www.kolesa.ru

Диагностика подвески автомобиля

Диагностика подвески автомобиля
(без стендов и дорогостоящего оборудования, написано для автовладельцев)

Есть на свете такая коллизия: меньше всего информации про самые очевидные вещи. А если спросить в автосервисе, то ответ чаще всего звучит такой: "Тут же все очевидно!", что не очень приближает к пониманию вопроса.

Если спросить у Гугла: "Диагностика подвески" - будет очень много копирайтерских и однотипных текстов на сайтах автосервисов, но мало практики. Поэтому для тех, кому интересно это делать самому, у кого мало денег или нет доверия к автосервису по-соседству - рассказываю, как мы производим эту самую диагностику в условиях гаража без подъемника. Немного упрощает задачу наличие ямы, но в целом она необязательна. Сразу оговорюсь, что в первую очередь имею в виду переднюю подвеску типа Макферсон, как наиболее часто встречающуюся в нашей практике.

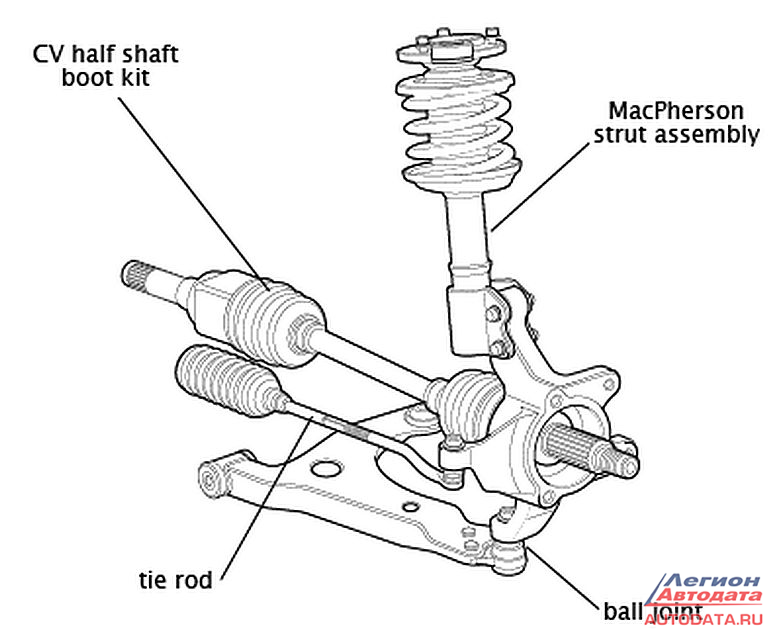

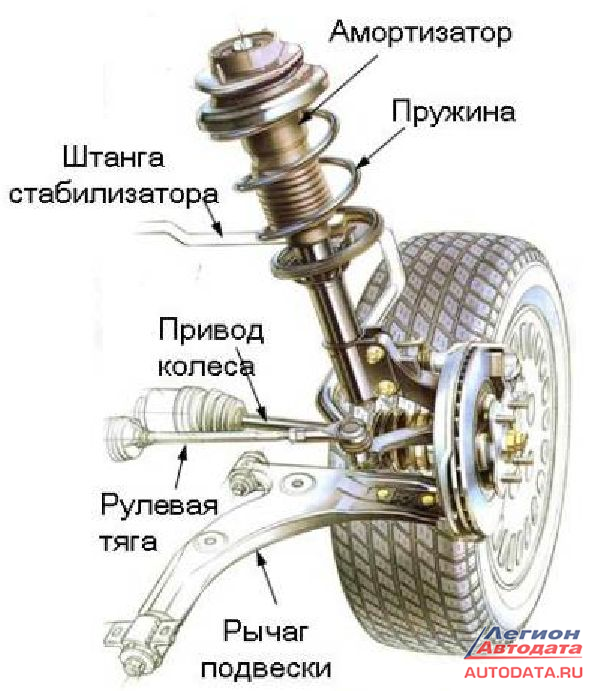

Сначала, что говорит Википедия и общее визуальное представление:
Подвеска макферсон, она же подвеска Мак-Ферсона (англ. MacPherson suspension) или подвеска на направляющих стойках, «качающаяся свеча» — тип автомобильной подвески, основным элементом которой является амортизаторная стойка (англ. McPherson strut).

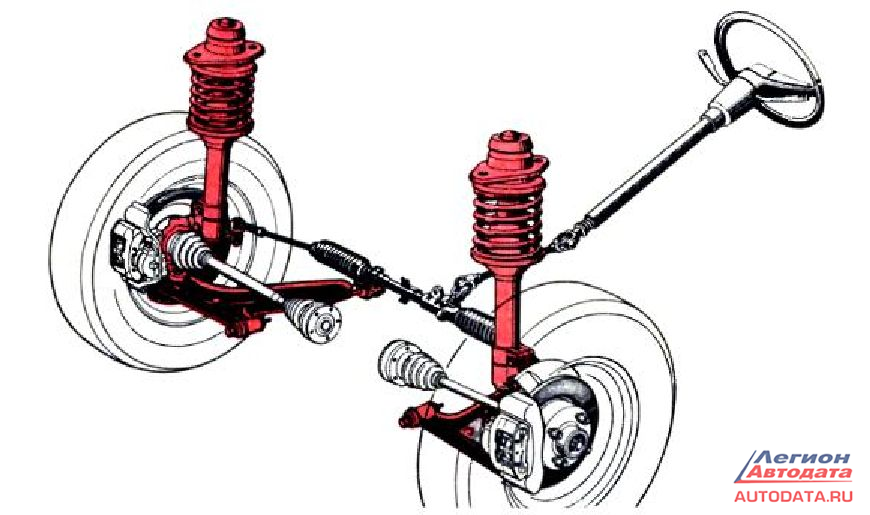

Теперь на автомобиле:

Вот в какой последовательности происходит диагностика:

Рулевое управление
1) На стоящем автомобиле руками подергать рулевые наконечники и тяги (tie rod на скрине ниже) на предмет люфта.

2) На стоящем автомобиле покачать рулем вправо-влево, в то время как напарник контролирует наличие люфта в шарнирах.
3) Визуально проверить состояние пыльников шаровых опор рулевых наконечников и пыльников рейки. На пыльники рейки, кстати, стоит обратить внимание попристальнее, например, при износе сальников гидравлическая жидкость начинает подтекать внутрь пыльника, а оттуда уже потихонечку выливаться наружу. То есть, пыльник целый, но чуть в масле снаружи. В качестве крайнего случая можно привести анекдотичную, но реальную историю, когда при очень существенном износе сальника пыльник рейки был заполнен настолько, что даже "гофрированность" не была видна - он просто представлял собой этакий надутый гидравлическим маслом пузырь. К сожалению, этой фотографии не сохранилось.

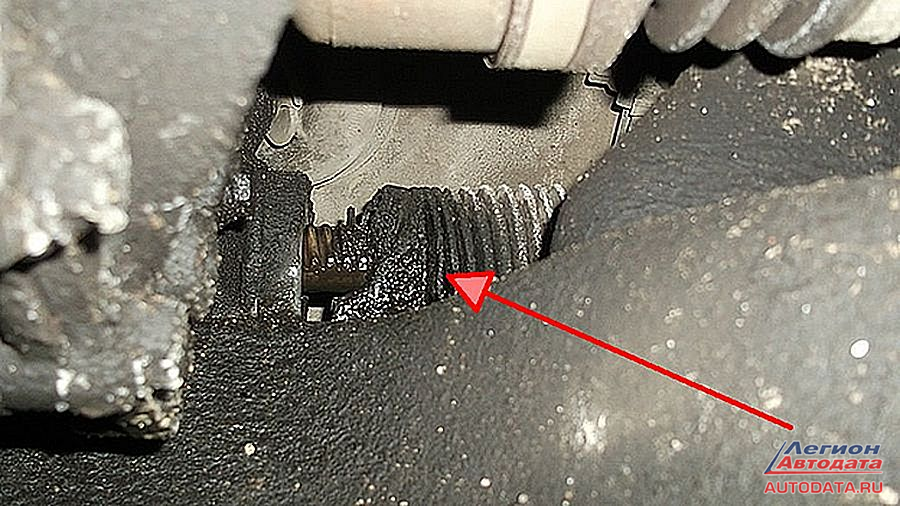

Типичный рваный пыльник рейки (рейка, кстати, уже течет, сальнику пришел конец):

Рулевой наконечник и его пыльник:

Если на первый взгляд пыльник в состоянии «нормальный, чего тут смотреть!», то могу порекомендовать вот что: раз уж вы до него добрались, не пожалейте пару лишних минут, чтобы оттереть резину от грязи и рассмотреть пыльник со всех доступных сторон: бывает такое, что там есть незаметная дырочка или порыв, которые можно увидеть только под другим углом зрения. Не помешает «легонько помять» резину (где это возможно) – повреждение можно обнаружить и так.

Стабилизатор поперечной устойчивости
Сначала общий вид из Википедии для понимания (выделено красным):

1) На стоящем автомобиле проверить люфты стоек стабилизатора (подергать их руками) и целостность пыльников:

2) Если есть доступ к втулкам стабилизатора, как на Peugeot 206 (см. фото), то посмотреть на них. Если нет - то по мере сил подергать стабилизатор. Он не должен смещаться вправо-влево.

Рычаги и шаровые опоры
1) Визуально проверить пыльники шаровой опоры и сайлент-блоки рычагов.
2) Далее необходимо «вывесить» колесо и подергать рычаг вниз. На вывешенном колесе шаровая опора поджата вверх, поэтому, если в ней есть люфт, это будет выявлено при ходе рычага вниз. Из ямы или с подъемника можно дергать непосредственно рычаг, а на домкрате со снятым колесом удобнее вставить монтажку между поворотным кулаком и рычагом, только надо следить, чтоб не повредить пыльник.

Ступичные подшипники
На рисунке ниже это «Wheel bearings». Внешний и внутренний.

Здесь начинаются варианты. Если жалобы отсутствуют, то проверка ступичного подшипника сводится к вывешиванию колеса и подёргиванию его в вертикальной плоскости "на себя-от себя". Так будет выявлен люфт. Если есть жалобы на «звук, типа вой» - то руками эту ситуацию не воспроизвести. В этом случае надо поднимать машину, заводить двигатель, включать передачу и крутить до скоростей, на которых это проявляется. Но метод работает только для ведущих колес. Обычно невозможно точно определить, с какой стороны доносятся «завывания», поэтому идеальным способом диагностики будет вывешивание колес по одному. Тут главное быть уверенным в том, что на машине нет самоблокирующихся дифференциалов. Ну и надежность подпорок тоже очень важна.

В общем-то, кроме люфтов и воя, на подшипники жалоб особо и не бывает, а износ их обусловлен чаще всего высыханием смазки, после которого начинается повышенный износ.

И к слову: когда писал этот материал, то в это время на форуме компании Легион-Автодата как раз обсуждался вопрос повышенного расхода топлива: MMC Lancer 1996 4G92 1.6_расход 25л/100км_ http://forum.autodata.ru/264/28309/
Между прочим, исправность ступичных подшипников влияет на расход топлива!
Это, естественно, не единственная причина, но в список проверки «Если авто кушает много топлива», надо поставить.

ШРУСы и приводные валы

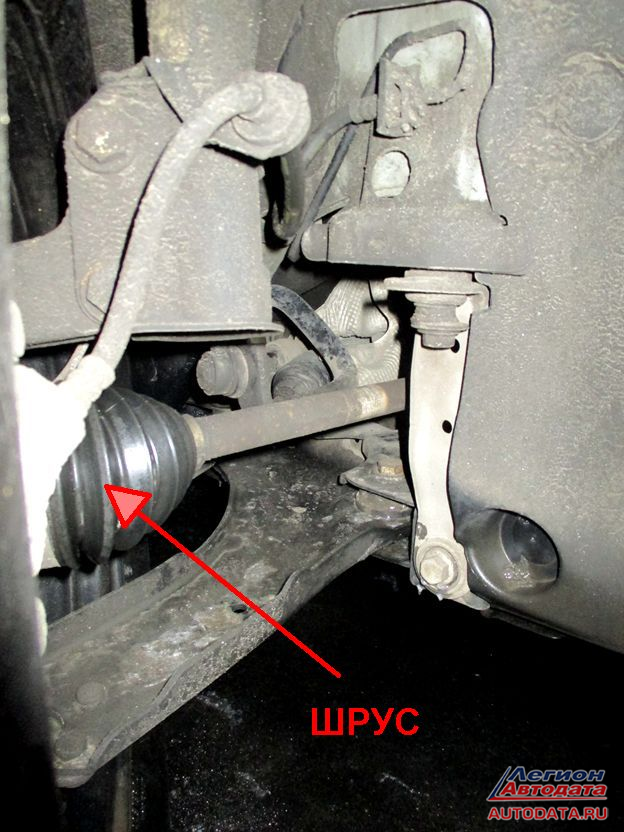

Каждый ШРУС надо внимательно осмотреть на предмет целостности пыльников. Порванный пыльник - это попадание влаги, а смазка ШРУС влагу очень сильно не любит.

Она от влаги превращается в абразив и начинает грызть ШРУС. От этого он быстро-быстро изнашивается. Поэтому при виде рваного пыльника - бегом менять, "не дожидаясь перитонитов". Если успеть, то еще поживет. Если не успеть - что ж, ШРУС в сборе под замену. Хорошо, если это внешний ШРУС, он почти для всего есть в виде отдельной запчасти. А вот внутреннего ШРУСа может и не оказаться отдельной запчастью, в этом случае придется заказывать вал в сборе.

Далее необходимо проверить каждый ШРУС на наличие люфтов. Это делается так - надо взяться одной рукой за вал на входе в ШРУС, а другой - за вал на его выходе, после чего попробовать покрутить их в противоположные стороны. Вот здесь люфтов быть не должно. Если они есть - то, скорее всего, они проявятся лязгом при резком изменении знака ускорения (на резком сбросе газа после резкого ускорения, например).

Еще одной характерной неисправностью внешних ШРУС является хруст при движении с вывернутыми колесами. Это характерная проблема, тут только определить сторону - и заменять ШРУС в сборе.

Наконец, последней типичной проблемой является вибрация на скорости, проявляющаяся при существенном износе внутренних ШРУС. Она похожа на вибрацию от дисбаланса колес, но просто растет пропорционально скорости (от дисбаланса колес обычно максимум вибрации достигается на 80-90 км/ч, а дальше она чуть снижается). Проверяется тем же способом, что и вой ступичного подшипника.

Колодки и диски
Здесь все просто. В идеале нужно замерять толщину, но визуального контроля чаще всего достаточно. У дилеров принято писать процент износа или остатка, или писать фактическую и допустимую толщину.

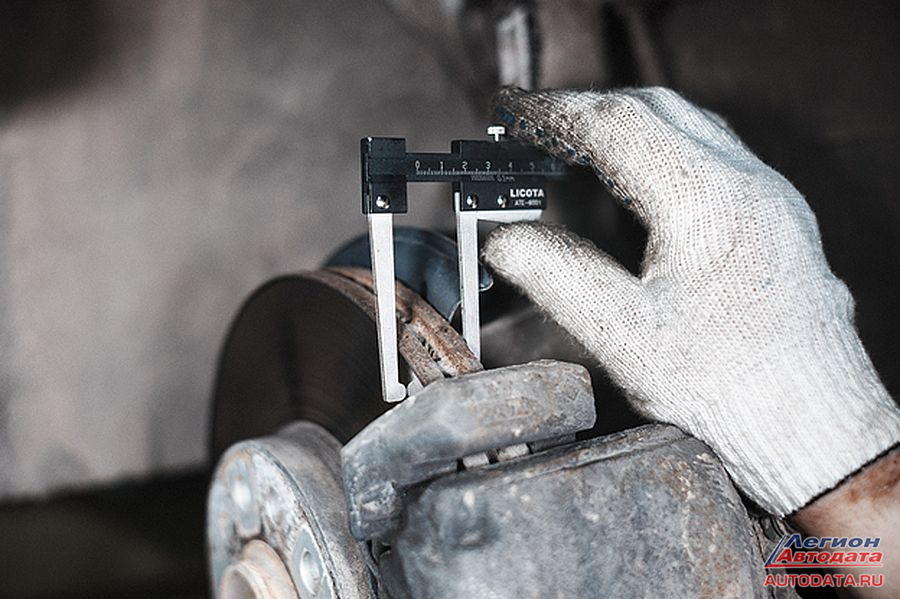

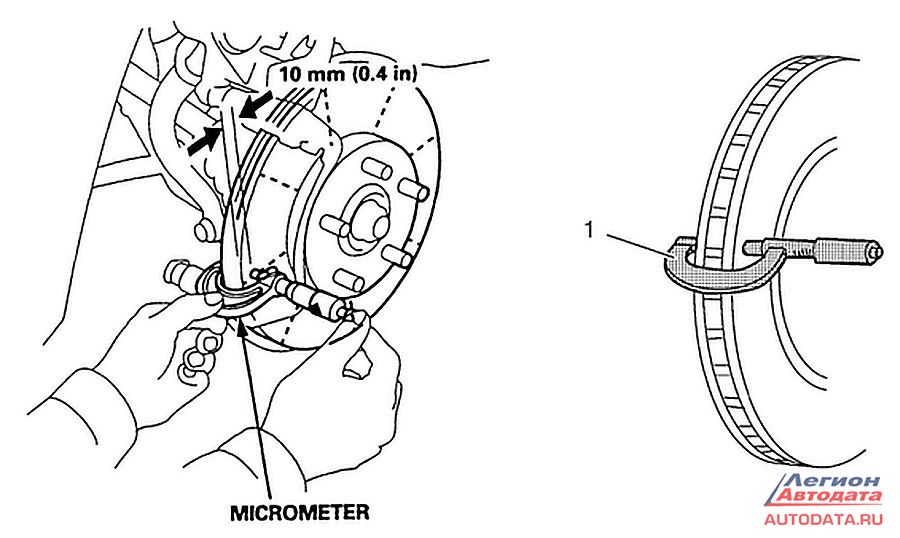

Измерение толщины тормозного диска

В реальных условиях существует более крупная градация на три категории: "еще дофига", "можно ездить пока, на ТО лучше заменить", "менять срочно!"

Если есть жалобы на писк/скрип при движении - надо снять колесо, оценить, легко ли вращается диск. Частенько закисают либо колодки в скобе, либо смазка в направляющих суппорта. В обоих случаях колодки не отходят от диска и трутся об него, издавая жалобный писк. Лечится очисткой скобы корд-щеткой и напильником, или обновлением смазки в направляющих суппорта. А лучше, конечно, и то, и другое.

Амортизаторы
Конструкция достаточно сложная.

Проверок «по умолчанию» не так уж много: надо только посмотреть наличие сильных подтеканий (незначительное масляное «запотевание» допустимо) и целостность пыльника штока. По большому счету, остальные проверки мало что дадут – каноничная «советская» проверка «раскачать машину и посмотреть, быстро ли прекратится раскачка», не сработает, если в амортизаторе еще хоть что-то осталось. А совсем пустые амортизаторы, чаще всего, будут ощутимы и так.

Если есть жалобы на стуки или иные проблемы: дергаем на себя колесо на стоящей машине (контроль состояния опор амортизаторов), а на стоящей машине рулим вправо-влево, пытаясь ощутить "перекаты" изношенного опорного подшипника (напарник для надежности может в этот момент держать руку на пружине - такие перекаты в нее отдаются). В этом же случае смотрим (пытаемся разглядеть) целостность резинки под нижним витком пружины - она на Mitsubishi, например, часто рвется.

На этом комплекс стандартных проверок обычно заканчивается, и более детальный поиск проводится только при наличии конкретных жалоб.

Бочканов Евгений Александрович
Москва, г.Зеленоград
[email protected]
© Легион-Автодата



autodata.ru

Как проверить подвеску автомобиля самостоятельно (диагностика)

Доброго времени суток уважаемые читатели сайта АвтоАвеню, сегодня я Вам расскажу, как проверить подвеску автомобиля самостоятельно, и понять какие детали нуждаются в ремонте или замене.

Для того чтобы начать диагностику Вам понадобится гараж с ямой, подъемник или эстакада. Цель — получить возможность осмотреть автомобиль снизу. Также будет не лишним обзавестись перчатками, фомкой или монтажкой. Если Вы в первый раз видите свой автомобиль в таком ракурсе, не нужно бояться, при кажущейся сложности устройства подвески состоит она из типовых элементов.

Давайте рассмотрим самые ненадежные из них:

  • Шаровые опоры – используются в точках подвижных Т-образных соединениях.
  • Сайлентблоки и втулки – это резинки, вставляемые в болтовые соединения для гашения вибрации и шумов.
  • Пыльники – это такие резиновые чехлы, которые закрывают узлы от пыли, воды и грязи.
  • Стойки стабилизатора – состоят из поворотных кулаков, и служат как соединитель концов стабилизатора с основным элементом подвески
  • Сальники – резиновые колечки, которые устанавливаются в узлы для удержания масла в том месте, где вращаются валы или движущиеся детали.
  • Подшипники, пружины, и амортизационные стойки.

Рекомендации, как проверить подвеску автомобиля самостоятельно.

Процедура диагностики стандартна и достаточно простая, но давайте обо всем по порядку:

  1. Для начала проведите визуальный осмотр, левая и правая части подвески собранны симметрично, поэтому сравнивая их, обратите внимание все ли детали и крепежные элементы на своих местах. Если чего-то не хватает, то передвигаться на таком автомобиле очень опасно.
  2. Покачайте вывешенные колеса в вертикальной и горизонтальной плоскостях, ни каких стуков и люфтов быть не должно, если они присутствуют, проверьте хорошо ли затянута ступичная гайка. Затем крепко возьмитесь за колесо двумя руками и начинайте неспешно его проворачивать, при этом слегка покачивайте. Так проверяется на износ ступичный подшипник, если есть даже мельчайшие люфты, или вращения происходит с подклиниванием, подшипник нуждается в замене.
  3. Осмотрите абсолютно все пыльники передней и задней подвески, они должны быть целыми и эластичными, если вы увидите трещины или разрывы, то такой пыльник нуждается в скорейшей замене (если этого не сделать в скором времени потребуется замена достаточно дорогих узлов, таких как внутренний или наружный шрус и т.д.).
  4. Обязательно проверьте тормозные шланги, никаких трещин и подтеков не допускается, если данные дефекты были выявлены, требуется срочная замена вышедших из строя элементов. Тормоза разгильдяйства не прощают.
  5. Возьмите в руки заранее подготовленный ломик или монтажку, и с их помощью проверьте шаровые опоры. Немножко теории – рабочая часть шаровой состоит из корпуса, пальца и пластиковых вкладышей, в процессе работы изнашивается именно пластиковый вкладыш. Ваша задача, применяя разнонаправленные усилия, понять, есть износ или нет. Для проверки не нужно прикладывать большое усилие, а вовремя покачивания не должно быть ни каких люфтов и стуков, если люфты присутствуют — шаровую необходимо заменить.
  6. Следующие объекты нашего пристального внимания сайлентблоки и втулки, если они не в порядке, то при проезде неровностей, резком ускорении или торможении двигателем будет слышен глухой стук. Проверить их достаточно просто, сперва осмотрите их визуально на наличие трещин и порывов, их быть не должно. Затем вставляем монтажку в соединение и аккуратно попытайтесь продавить сайлентблок. Новый сайлентблок достаточно сложно прожать.
  7. Теперь оцениваем состояние сальников, они устанавливаются в основных агрегатах автомобиля. Например, в двигателе, коробке передач, редукторе или рулевой рейке, и отвечают за удержание смазывающих материалов в местах выхода вращающихся или движущихся деталей. Если увидите следы течи масла из агрегата или его запотевание в местах установки сальника, его нужно заменить.
  8. Напоследок осмотрите амортизационные стойки и пружины. Пружины должны быть целыми и равными по количеству витков слева и справа, а стойки должны иметь целые пыльники и не иметь следов подтека масла. Если их состояние вызывает подозрение, то следует пройти проверку в автосервисе на специализированном стенде, либо показать машину квалифицированному механику. Помните, что изношенные амортизаторы могут стать причиной серьезной аварии при маневрировании или при резком торможении на неровной дороге.

как проверить подвеску автомобиля самостоятельно

Подведем итог:

Старайтесь делать диагностику подвески раз в полгода при подготовке автомобиля к зимнему и летнему сезону. Это позволит не только выявит и устранить поломки на ранних стадиях, но сделает передвижения на автомобиле, для Вас и Ваших пассажиров более безопасным и комфортным.



С уважением, редакция АвтоАвеню

www.avtoavenu.ru

Стуки в подвеске и диагностика для определения причины стуков в передней подвеске автомобиля

стук в передней подвеске

Любой автомобилист, услышав любой непонятный звук издаваемый автомобилем, например, щелчок или стук в районе передней подвески, испытывает неприятные ассоциации. Когда слышен стук в передней подвеске, то это явный признак того, что в ходовой части автомобиля возникли неполадки. Если подвеска автомобиля застучала, значит, нужно немедленно производить диагностику ходовой части автомобиля.

Главной причиной выхода из строя подвески автомобиля является, конечно же разбитая дорога, подвеска разбивается чаще всего из-за очень неприятных «сюрпризов» например ям и канав. Подвеска начинает стучать после того, как автомобиль влетает в яму или же на кочку, так же подвеска разбивается из-за неопытности, когда некоторые водители замечают выбоину в последний момент, и сразу же жмут педаль тормоза в пол и не отпускают педаль во время попадания колеса в выбоину — во время торможения нагрузка на стойку увеличивается в несколько раз и соответственно подвеска страдает тоже в несколько раз сильнее. Немалое влияние на работу подвески дает угол поворота колеса во время попадания в выбоину, а причина все та же, повышенная нагрузка.

Какие элементы подвески нуждаются в диагностике

Итак, что же нужно делать, если появился стук в подвеске, а также поговорим о причинах его возникновения. Прежде всего, нужно кое-что уточнить… Если подвеска застучала, значит это результат неисправности или неправильной работы любой детали или же механизма ходовой части, например из строя может выйти:

Диагностика подвески

  1. Амортизатор;
  2. Пружина;
  3. Шаровая опора;
  4. Нижний рычаг с сайлентблоком;
  5. Верхняя опора подвески с подшипниками;
  6. Тяга стабилизатора;
  7. Опора стабилизатора;
  8. Рулевая рейка;
  9. Рулевая тяга;
  10. Рулевые наконечники;
  11. Подшипник ступицы;
  12. Рулевой карданчик;
  13. ШРУС (внешний шарнир).

На слух определить неисправность не получится, так же и найти то источник этого стука в передней подвеске, для того, чтобы найти неисправность, необходимо провести тщательную диагностику.

Визуальная диагностика передней подвески

Прежде чем приступить к проверке деталей подвески, нужно в первую очередь осмотреть все пыльники и резиновые чехлы всех перечисленных деталей, а также: сайлентблоки, шаровые опоры, рычаг передней подвески, штангу стабилизатора поперечной устойчивости, поворотный кулак, крепежные болты, а так же наконечники рулевых тяг. Как правило, деталь, чехол которой поврежден, нужно заменить.

Также необходимо обратить внимание на резиновые уплотнители, на уплотнителях не должно быть никаких механических повреждений. Особое внимание нужно уделить тем местам, где детали прилегают к кузову.

Когда видны подтеки масла на амортизаторе, то это самые первые признаки об неисправности, поскольку они появляются гораздо раньше, нежели иные симптомы, такие как царапины и посторонние звуки при раскачивании, также он должен мгновенно гасить колебания, а не раскачиваться, как это происходит при постепенном выходе из строя. Некоторое время амортизатор еще вполне может нормально работать, но все же лучше будет если его заменить.

Проверка элементов передней подвески

Просевшие (изношенные пружины) на работоспособность подвески в целом, оказывают большое влияние, и когда подустали пружины, то это можно достаточно легко определить и без хитрой диагностики, достаточно всего внимательно осмотреть авто со всех сторон и обратить свое внимание на посадку машины, если она стала ниже привычного, то есть пружины уже свое отслужили и требуют замены. При просевших пружинах становится невозможным правильно отрегулировать развал колес.

Для проверки шаровых опор можно проверить как движутся вверх-вниз нижние рычаги. Такую проверку нужно осуществлять на смотровой яме при помощи монтировки. Не должно быть никаких ощутимых люфтов.

При нажатии монтировкой на сайлентблоки нижних рычагов также не должно быть никаких люфтов, а потрескавшиеся или выдавленные куски резины вовсе не допустимы. Так же стоит обратить внимание на то, как отслаивается или нет резина от внешней или внутренней втулки.

Как диагностировать подвеску

Для проверки неисправных шаровых и сайлентблоков, потребуется поднять авто на подъемнике или домкрате и открутить крепление шаровой опоры к нижнему рычагу, затем проворачивая корпус шаровой опоры руками, определить насколько плавно и каким усилием он проворачивается, какие либо люфты недопустимы. Нижний рычаг благодаря воздействию упругости резины сайлент-блоков, должен пытаться принять горизонтальное положение.

Неисправность подшипников зачастую можно определить покачиваниями машины вверх-вниз, в случае непригодности они будут иметь люфты. Определить разорванную резиновую часть в опоре подвески не снимая опору не всегда возможно.

Поэтому при визуальной проверке тяги и опоры стабилизатора нужно раскачивать руками с усилием.

На всех соединениях люфты не допустимы.

Неисправность рулевой рейки встречается довольно редко, выходом ее из строя в основном происходит за счет изнашивания направляющей втулки, с противоположной водителю стороны. Чтобы определить такой дефект нужно повернуть в сторону руль и взявшись через чехол раскачивать рейку руками.

Проверку рулевых наконечников и рулевых тяг можно проводить поворачивая руками колесо влево-право или рулем, но при этом нужно одновременно взяться за проверяемую деталь. Отсутствие что на наконечниках, что на тягах не должны наблюдаться.

При неисправном рулевом карданчике, он может или люфтить, или же проворачиваться с неким усилием. Нужно проследить за тем чтобы рулевой карданчик был прикрыт чехлом, желательно подобрать и надеть на него какую-либо крышку-чехол если таковой отсутствует. Неисправность подшипника ступицы сопровождается гулом при движении.

Для проверки ступичного подшипника нужно вывесить колесо и раскручивать его или раскачивать за верхнюю точку, в направлении как от себя так и обратно.

Неисправный внешний ШРУС издает довольно громкий и характерный звук сопровождающийся треском во время движения автомобиля в крутом повороте с небольшим ускорением.

Передняя подвеска также может иметь и ряд других неисправностей, но рассматривались только наиболее типичные.

Детальная диагностика автомобильной подвески своими силами, даст возможность без лишних затрат денег и времени выявить неисправность и приступить к устранению дефекта и отремонтировать подвеску. Процесс проверки можно проводить как в своем гараже на смотровой яме так и просто на улице. Проведя самостоятельно диагностику вы сможете сделать вывод о том нуждается ли подвеска авто в капиталке и замене некоторых деталей узлов или небольшой подтяжке болтов соединений.

А в заключение хочу сказать, что обнаружив неисправности ходовой, не стоит оттягивать с ее ремонтом, так как от состояния подвески авто напрямую зависит собственная безопасность и безопасность ваших пассажиров на дороге.


Автор: Иван Петрович

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Диагностика подвески автомобиля своими силами » АвтоНоватор

Подвеска автомобиля – это одна из многострадальных систем авто, особенно с учетом состояния отечественных дорого. Выполняя свою основную функцию – соединительное звено между кузовом автомобиля и дорогой, подвеска испытывает интенсивные нагрузки. Именно поэтому наиболее часто из строя выходят детали, составляющие подвеску. Конструктивно подвеска автомобиля входит в систему шасси авто.

Как проводится первичная диагностика подвески автомобиля

Как правило, большее внимание уделяется передней подвеске авто, так как именно впереди сосредоточены основные детали, узлы и механизмы подвески, отвечающие за управление. Диагностика подвески автомобиля должна проводится водителем систематически.

Фото диагностики подвески автомобиля в салоне, wikiautos.ruФото диагностики подвески автомобиля в салоне, wikiautos.ru

И для того, чтобы проводить первичную диагностику подвески совершенно не обязательно загонять машину на диагностический стенд. Диагностика подвески автомобиля вполне выполнима с использованием слуха и визуально.

На фото - комплексная диагностика подвески авто, autometr.ruНа фото - комплексная диагностика подвески авто, autometr.ru

Наиболее часто выходящие из строя детали подвески

Фото неисправный амортизатор подвески автомобиля, remont2110.ruФото неисправный амортизатор подвески автомобиля, remont2110.ru

  • Амортизаторы. Во время движения не должен издавать никаких звуков. Колебания кузова гасятся практически моментально. При остановке осматриваются амортизационные стойки на наличие подтеков. Их, естественно не должно быть. При первых признаках неисправности необходимо приступать к ремонту или замене амортизаторов.
  • Пружины. Их диагностика проводится по положению кузова. Низкая посадка, значит пружины изношены. Либо невозможно сделать правильный развал-схождение.
  • Шаровые в «народном» лексиконе, а на самом деле – шаровые опоры, сайлент-блоки с нижними рычагами, а также верхние опоры подвески с подшипниками, об их детальной диагностике чуть ниже и подробнее.
  • Опоры и тяги стабилизатора диагностируются руками раскачкой с усилием и проводится их визуальный осмотр.
  • Выход из строя рулевой рейки явление не такое уж и частое. Вы сразу можете понять о ее неисправности по стуку и появившемуся люфту. Эту неисправность желательно устранять не откладывая в «долгий ящик».
  • Рулевые тяги и наконечники не должны иметь люфта. Их проверка производится поворотами колеса руками с одновременным контролем рукой же тяг.
  • Рулевой карданчик имеет два показателя неисправности: либо люфт, либо проворот с усилием.
  • Подшипник ступицы проверяется на слух, он не должен гудеть во время раскрутки колеса на вывешенном автомобиле. Второй вариант – взявшись за верхнюю точку вывешенного колеса движениями от себя – к себе.
  • ШРУС (шарнир равных угловых скоростей) издаёт в неисправном состоянии характерный хруст, треск при движении в повороте.

На фото - изношенные сайлент-блоки подвески, autocentre.uaНа фото - изношенные сайлент-блоки подвески, autocentre.ua

Как проверить подвеску автомобиля

Диагностика подвески автомобиля своими силами производится с помощником.

Фото диагностики сайлент-блоков подвески своими руками, v-lada.ruФото диагностики сайлент-блоков подвески своими руками, v-lada.ru

Когда машина стоит на колесах: произвести раскачку авто за крышу поперечно, при этом вы поочередно обхватывая детали пальцами проверяете наличие люфта в стойках и втулках стабилизаторов. Люфт будет ощутим в виде характерного щелчка.

Следующий шаг – равномерное покачивание руля вправо — влево. В это время проверяем люфт в рулевых наконечниках

Проверка шаровых опор производится в вывешенном состоянии при помощи монтировки. Подсовывается монтажка под колесо и покачиваем его вверх-вниз. Если в шаровой есть люфт, то он прощупывается.

При проведении диагностики нелишним будет произвести динаметрическим ключом болтов подвески в соответствии со схемой автомобиля. И ещё одна рекомендация. Прежде чем начать диагностику подвески автомобиля, проверьте все резино-технические изделия (пыльники). При явном внешнем разрушении их необходимо заменить.

На фото - диагностика амортизаторов подвески своими силами, carnovato.ruНа фото - диагностика амортизаторов подвески своими силами, carnovato.ru

Удачи вам, любители своего автомобиля.

carnovato.ru

Диагностика подвески автомобиля своими руками

1 Диагностика передней подвески

Начать ее проверку можно, сидя за рулем автомобиля, предварительно заведя двигатель и опустив боковое стекло для лучшей слышимости.

Выворачивают рулевое колесо сначала до конца вправо, потом влево. Резкими движениями дергают руль в стороны. Этим способом задействуют рулевую рейку, все тяги, наконечники и опорные подшипники.

В этом случае не должно быть посторонних шумов, щелчков и руль должен выворачиваться легко и плавно. Если автомобиль без гидравлического (ГУР) или электрического усилителя руля, то повороты на месте будут значительно труднее, чем на ходу. Это нужно учитывать. К таким машинам относятся автомобили ваз и бюджетные иномарки с минимальной комплектацией.

Для проведения проверки потребуется помощник. Сажаете его за руль, и все движения повторяет он. Вы подходите к переднему колесу и накладываете руку на верхнюю его часть. Стуки будут отчетливо отдаваться. Это касается первого этапа диагностики, пока автомобиль не поднят или не стоит на яме.

2 Тщательная проверка – осмотр всех узлов и деталей подвески

Проведение мероприятий по диагностике подвески включает в себя следующие действия:

  • осмотр опорных подшипников;
  • проверка стоек автомобиля;
  • диагностика ступичных подшипников;
  • диагностика рычагов, шаровых опор;
  • проверка рулевых наконечников.

Осмотр опорных подшипников

Поднимают капот автомобиля. На некоторых марках автомобилей подшипники утоплены в чашке. Накладывают на него руку и просят помощника покрутить рулем.

Можно поднять машину и взявшись за пружину, которая установлена на стойке, поворачивать колесо в стороны. Если подшипник вышел из строя, в нем будет слышен стук и люфт.

При выступающем из чашки подшипнике проверить его целостность еще проще. Накладывают на него руку и качают автомобиль из стороны в сторону. Эффект будет тот же.

Проверка стоек

Сначала осматривают их. Если они масляные, то подтеки должны отсутствовать. Обращают внимание на пыльники. Подходят к машине со стороны переднего колеса, раскачивают его вверх-вниз, потом отпускают.

После того как отпустили, автомобиль должен качнуться один раз, не больше. В этом и заключается работа стойки. Она гасит колебания, чтобы автомобиль, проехав по неровной поверхности, не продолжал раскачиваться.

Диагностика ступичных подшипников

Сначала нужно обратить внимание на гул при движении по ровной дороге. Если он присутствует – это подшипник. Проверяется на подъемнике. Колесо прокручивают и слушают.

Потом берутся за колесо на поднятой машине сверху и снизу, пытаются раскачать его. Люфта быть не должно, даже малейшего.

Осмотр рычагов

Рычажная система подвесок на всех автомобилях разная. Шаровые форд фокус и калина крепятся к рычагу, а у рено логан рычаг идет вместе с шаровой опорой.

Для осмотра необходимо вооружиться арматурой и фонарем. Подняв машину, проводят осмотр, особенно обращают внимание на шаровую. Берут колесо справа и слева и качают его. Люфт говорит о неисправной шаровой.

Рычаги начинают выходить из строя, когда резинка лопается, смазка вытекает и туда попадают песок и вода.

Осматривают соединения рычагов, а именно резиновые втулки. Если на них находятся трещины или, приводя в движение рычаг арматурой, видят в ней люфт, необходима замена деталей.

Проверка рулевых наконечников при движении

Если на большой скорости ощущается вибрация руля, виноваты могут быть они. Проверяются наконечники на поднятом автомобиле. Помощник резко качает руль в стороны, вы беретесь за наконечник. Люфт будет заметен.

Проверка подвески также осуществляется на вибростенде. Применяются дополнительно для своевременного выявления и устранения неисправности люфт-детектор. Они имеются в автомобильных мастерских специально для диагностики.

Так выглядит люфт-детектор:

Перечень неисправностей подвески, при которых запрещена эксплуатация автомобиля:

  • в конструкцию автомобиля внесены изменения без разрешения Государственной инспекции безопасности дорожного движения;
  • люфт рулевого колеса превышает 10 градусов;
  • большинство неисправностей в запущенной форме могут привести к серьезным последствиям.

tuningkod.ru

Проверка технического состояния деталей передней подвески на автомобиле

Проверка технического состояния деталей передней подвески на автомобиле

Проверку проводите в моторном отсеке и снизу автомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами). Для предотвращения случайного пуска двигателя выньте ключ из замка зажигания.

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанг стабилизаторов и их стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески и состояние верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

  • признаки старения резины;
  • механические повреждения;

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов.

1. В моторном отсеке снимите заглушку гайки верхнего крепления амортизаторной стойки...

2. …и проверьте затяжку гайки верхнего крепления амортизаторной стойки.

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените их.

4. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак.

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников. Если есть люфты, замените подшипники.

ПОЛЕЗНЫЙ СОВЕТ

При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

6. Проверьте на отсутствие люфта сайлентблоки крепления рычага к поперечине передней подвески.

7. Для этого вставьте монтажную лопатку или большую отвертку между рычагом и поперечиной около переднего сайлентблока и попытайтесь покачать рычаг.

8. Аналогично проверьте задний сайлентблок. При наличии значительного люфта даже в одном из сайлентблоков замените рычаг передней подвески.

9. Проверьте надежность затяжки верхних...

10. …и нижних гаек пальцев шаровых шарниров стоек стабилизатора поперечной устойчивости.

11. Проверьте наличие люфтов в шаровых шарнирах стоек стабилизатора поперечной устойчивости. Стойку, шарниры которой имеют ощутимый люфт, замените.

12. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к поперечине передней подвески.

13. Проверьте состояние защитного чехла амортизаторной стойки.

14. Поднимите чехол и проверьте шток амортизатора. Потеки жидкости по штоку не допускаются.

www.hyundaisolaris.org
