Как проверить катушку зажигания своими руками: способы

Содержание статьи:

1. Существующие неисправности
2. Способы выявить неисправности
3. Тестирование искрой
4. Проверка тестером
5. Проверка мультиметром
6. Проверка осциллографом

Данная деталь в системе автомобиля, играет важную роль, поскольку именно она подает на свечи постоянный ток, который и создает искру, воспламеняющую горючую смесь в камере сгорания. Если она неисправна, тогда автолюбителю необходима проверка индивидуальных катушек зажигания. О том, как проверить катушку зажигания своими руками, будет рассказано ниже.

Содержание

• Существующие неисправности
• Способы выявить неисправности
• Тестирование искрой
• Проверка тестером
• Проверка мультиметром
• Проверка осциллографом

Существующие неисправности

Как было указано выше, данные приборы служат для подачи электрического тока на электроды свечей зажигания, из которых впоследствии образуется искра.

Она воспламеняет топливно-воздушную смесь, и машина движется.

Если данная деталь исправна, тогда силовой агрегат работает исправно, без каких — либо отклонений, и проверка катушек зажигания не понадобится. Если замечены неполадки или проблемы (двигатель троит, появляется черный дым в выхлопной трубе), значит, искра свечей вообще не появляется, либо ее мощность слабая.

Неисправности бывают следующие:

• повреждается обмотка, это приводит к тому, что ток, находящийся в цепи пробивает на корпус детали, поэтому не создает искры в камере сгорания;
• цепь обрывается, либо происходит перегрузка катушки, это приводит к появлению коротких замыканий, нарушению изоляционного защитного слоя, и полной потере искры.

Если возникают такие не исправности катушки зажигания, значит, их необходимо выявить, и отремонтировать, либо полностью заменить.

Важно запомнить, что поломанную катушку зажигания, лучше поменять на новую. Исправить ее можно, но только для того, чтобы доехать до ближайшего магазина, чтобы купить новую.

Способы выявить неисправности

Естественно, что выявить неисправность можно, если приехать на СТО, но для этого придется потратить круглую сумму денег, плюс добавить к расходам приобретение новой детали. Поэтому в целях экономии средств, лучше всего сделать проверку модулей и катушек зажигания в домашних условиях.

Для этого есть несколько проверенных временем способов:

• тестирование искрой, данный способ используется, если нет на руках специальных приборов;
• прозваниванием всей электрической цепи;
• проверка катушки зажигания мультиметром, специальным электрическим прибором;
• проверка специальным электрическим тестером, это такой прибор для проверки катушек, основанный на диагностировании сопротивления электрической цепи;
• проверка катушек зажигания осциллографом, это тоже специальный электрический прибор с монитором.

Важно запомнить, что перед тем как начинать проверять катушку, лучше всего выкрутить свечи и проверить их на исправность. Если на них будут обнаружены трещины, отколы защитного корпуса нижнего электрода, оплавления, тогда причина в них и проверять катушку зажигания не стоит.

Теперь рассмотрим все способы, как проверить работоспособность катушки зажигания.

Тестирование искрой

Как прозвонить катушку зажигания таким образом. Данный способ применяется автолюбителями, если у них нет специальных приборов.

Для этого необходимо два человека. Первый проверяющий будет включать зажигание в нужный момент, а второй наблюдать за наличием искры.

Автолюбитель должен отсоединить от свечи, подающий ток бронебойный (высоковольтный) провод, а затем выкрутить свечу. Далее, необходимо взять плоскогубцы с изолированными ручками, и взять ими свечу, которая должна верхним электродом дотрагиваться к металлической поверхности блока силового агрегата.

На верхнюю часть свечи нужно одет высоковольтный провод, и второй человек включает зажигание, которое замыкает цепь, и по логике, на свечу идет электрический ток, который создает искру. Она должна быть голубого цвета.
Если искры вообще нет, либо она красного цвета, на лицо неисправность катушки, которая вообще не подает ток, либо он слишком слабый.

Еще один способ такой. Необходимо дождаться темного времени суток, после чего включить зажигание и внимательно смотреть на высоковольтные провода, если по ним будут пробегать искры, значит, нарушена обмотка. Это говорит об исправности катушки зажигания, но не пригодности самих проводов, которые нужно заменить или изолировать.

Проверка тестером

Как проверить катушку зажигания тестером. Данный прибор также называют разрядник. Суть проверки состоит в следующем.

Данный прибор для проверки (разрядник) состоит из специального корпуса, к которому присоединены два провода с зажимами на концах. По центру его корпуса имеется экран, на котором есть шкала и стрелка, а также специальное реле, которое выставляется на определенное сопротивление.

Перед тем как использовать разрядник, нужно отсоединить катушку зажигания и провода от нее.

Далее при ее визуальном осмотре можно увидеть наличие трех боковых контактов, которые представляют первичную обмотку. Тот контакт, что в центре, в проверке не участвует. Разрядник (его клеммы) нужно подключить к крайнему левому и правому контакту, после чего выставить необходимое сопротивление и включить.

Стрелка на экране сразу покажет, работает цепь нормально, или в ней происходит короткое замыкание (данная деталь неисправна).

Затем нужно просмотреть вторичную обмотку. Для этого разрядник, нужно подсоединить одной клеммой к крайнему правому или левому боковому контакту, а вторую клемму к центральному контакту, который расположен на самом верху катушки.

После этого выставляется необходимое сопротивление, и прибор включается, показывая сопротивление цепи. Если есть замыкание, значит, не исправна вторичная обмотка.

Теперь нужно определиться, какое сопротивление должна иметь первичная и вторичная цепь. Для этого нужно взять техническую документацию на автомобиль, либо конкретно на катушку, которая установлена.

Если таковой документации нет, значит нужно пользоваться такими цифрами:

• 0.7 – 1.7 Ом, такое сопротивление характерно для первичной обмотки;
• 8-15 кОм, данные показатели характерны для вторичной обмотки.

Проверка мультиметром

Проверить катушку зажигания мультиметром также не представляет большой сложности. По своей сути данный прибор такой же, как и электрический тестер, но отличается наличием дополнительных функций.

По-сути проверка данной детали этим электрическим прибором, ничем не отличается от тестера, поэтому способ аналогичный, как описан выше. Тут тоже необходимо тестировать первичную и вторичную обмотку, которые есть на катушке.

Найти такой прибор можно в специализированном магазине, либо взять у лиц, которые профессионально занимаются автомобильной электрикой. Он не стоит дорого, поэтому лучше приобрести его для личного пользования, поскольку электрических цепей в машине много, и они требуют периодической проверки и ремонта.

Таким прибором можно эффективно проверить цепь зажигания на шкода октавия.

Проверка осциллографом

Как проверить исправность катушки зажигания с помощью осциллографа. Это сложный электрический прибор, который используется в различных областях электрики и электроники.

Катушки зажигания, проверка, таким образом, происходит по следующему алгоритму.

1. Происходит закрепление датчика осциллографа на проводе высокого напряжения. Он выходит из этой детали, и ведет к свече зажигания. Далее включается сам прибор и запускается мотор.
2. На экране осциллографа появляется осциллограмма. Это изображение, которое показывает момент накопления электричества в первичной цепи, далее идет подача энергии на вторичную цепь, после чего начинается пробой свечного зазора, горение искры и затухание силы тока.

Наглядно данный процесс лучше посмотреть на такой диаграмме:

Конечно для тех автолюбителей, которые плохо разбираются в данной диагностике, лучше не прибегать к такому способу проверки, так как по своей неопытности они не смогут узнать причину плохой работы свечей.

Этот способ чаще всего используется на специализированных СТО, которые проводят комплексные диагностики электрической проводки автомобиля.

Поэтому давая рекомендации автолюбителям о катушке зажигания, как проверить ее на работоспособность, следует отметить, что лучшие способы в домашних условиях это прозвон ее самой и электрической цепи, а также использование мультиметра или электрического тестера.

Важно запомнить, что иногда причиной плохой работы силового агрегата могут являться провода, обмотка которых нарушена, и искра по ним пробивает на корпус. Поэтому проверять их тоже нужно тщательно.

Проверка катушек зажигания на работоспособность и исправность, может происходить в домашних условиях, с помощью специальных электрических приборов, или прозвона высоковольтных проводов. Выше даны рекомендации как это правильно сделать.

Проверка Катушки Зажигания — Мой Солярис

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5…3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Содержание

• 1 Признаки неисправностей
• 2 Причины неисправностей
• 3 Как проверить катушку зажигания
  • 3.1 Метод проверки «на искру»
  • 3.2 Метод «искры в шприце»
  • 3.3 Итоги

Признаки неисправностей

• мотор начинает «троить», причем эта проблема усугубляется со временем;
• на морозе мотор «троит», пока не нагреется;
• перебои в работе двигателя во влажную погоду;
• при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

Причины неисправностей

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Как проверить катушку зажигания

Проверка катушки зажигания ВАЗ

Проверка катушки зажигания Черри Тигго

Метод проверки «на искру»

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

Метод «искры в шприце»

Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом (1…2 мм). И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Максимальное расстояние в данном случае у разных машин будет разным, и зависит оно от качества и состояния свечи зажигания, состояния электросистемы машины, качества «массы» и других факторов. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками.

Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее. Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих.

Два щупа мультиметра попарно подсоединяют (касаются) к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0,5…3,5 Ом (у некоторых катушек может быть больше, точную информацию вы найдете в справочной литературе). Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм (аналогично информацию уточняйте в справочной литературе).

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания, так как этот способ избавит вас от лишних хлопот и затрат. Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. В частности, черным щупом мультиметра коснитесь центрального вывода («массы»), а красным — стержня наконечника.

Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения (с высоким напряжением).

Если с помощью осциллографа снять график значений рабочих напряжений в динамике (видно на рисунке), то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения. Особенно это заметно при резком нажатии на педаль акселератора.

Итоги

Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

Как проверить катушку зажигания (икз) своими руками » лада.онлайн

Содержание

• 1 Как проверить исправность катушки зажигания
  • 1.1 Какое сопротивление должно быть на катушке зажигания
• 2 Ремонт
  • 2.1 Демонтаж модуля
• 3 Принцип работы катушки зажигания
• 4 Проверка катушек зажигания
  • 4. 1 Замена катушек
  • 4.2 Визуальный осмотр
  • 4.3 Проверка обмоток мультиметром
    • 4.3.1 Проверка вторичной обмотки катушки с диодом
• 5 Как Проверить Катушку Зажигания Бензопилы Мультиметром
  • 5.1 Причины неисправности катушек
  • 5.2 Способы проверки катушки зажигания
  • 5.3 Как проверить катушку зажигания на бензопиле
  • 5.4 Как проверить катушку зажигания
  • 5.5 Использование мультиметра при проверке катушки
• 6 Катушка зажигания
  • 6.1 Назначение
  • 6.2 Принцип работы
  • 6.3 Виды катушек
• 7 005_moto_1211_080

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

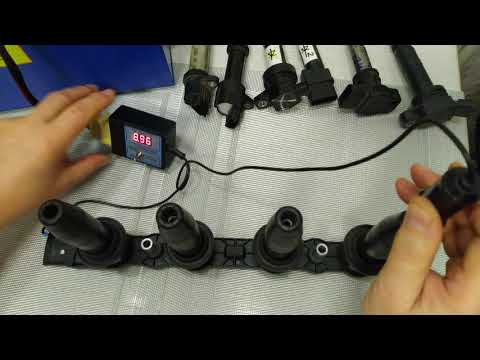

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Статья в тему: Самостоятельная замена рулевой рейки и ее пыльников на ВАЗ 2114

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100…150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30…50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5…3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

• Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
• Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Как Проверить Катушку Зажигания Бензопилы Мультиметром

Как проверить катушку зажигания

Одним из важных составляющих системы зажигания хоть какого двигателя внутреннего сгорания является катушка. Конкретно она считается основным узлом контактной, бесконтактной, также электрической систем зажигания, выполняя роль типичного накопителя энергии, созданной для предстоящего рассредотачивания заряда по цилиндрам.

Причины неисправности катушек

Частичное повреждение катушки зажигания приводит к нестабильной работе мотора, а ее полная поломка и совсем делает неосуществимым запуск мотора. Вот поэтому при троении мотора, потере его мощности либо других признаках нечеткой работы, одним из первых действий должна стать проверка катушки зажигания. Система зажигания бензопилы. Как проверить магнето. Этот элемент выходит из строя достаточно редко, а неисправность, как правило, заключается в следующем:

• Повреждение изоляции из-за сильного нагрева, вибрации или высокого напряжения, которое в свою очередь приводит к короткому замыканию в обмотках катушки;
• Перегрузка, вызванная неисправными высоковольтными проводами или свечами зажигания, может привести к обрыву обмотки в катушке.

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля

Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. Как проверить катушку зажигания мультиметром. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя.

https://youtube.com/watch?v=3L-ja5c7ObY

Как проверить катушку зажигания на бензопиле

всем большой привет бесплатная консультация skype: opk.vitek ТЕЛ: 380979677418.

Как проверить катушку зажигания

Как правильно проверить катушку зажигания, понадобится мультиметр, мануал к вашей технике и пара рук.

В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером). Проверить катушку зажигания мультиметром совсем несложно, и сегодня мы разберемся, как это можно сделать. Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями. Безопаснее проверить этот узел автомобиля измерительным прибором.

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Как работает система схема зажигания бензопилы с надо прозвонить катушку. Как проверить зажигание бензопилы угол опережения зажигания на. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

005_moto_1211_080

Проще всего это сделать, даже не выкручивая свечу, а воспользовавшись запасной. Снимаем колпачок со свечи в цилиндре, вставляем проверенную рабочую свечу, включаем зажигание, и прокручиваем вал (стартером или киком). Лучше всего, если электроды свечи находятся в тени, так искру лучше видно. Если искра регулярная и синего цвета, велик шанс, что с зажиганием все в порядке. Остается убедиться, что мощность искры достаточна. Для этого в колпачок провода вставляем электропроводный предмет (например, отвертку) и закрепляем его металлическую часть на расстоянии 6–8 мм от «массы» мотоцикла (головки цилиндра или картера двигателя). Мощная, регулярно проскакивающая искра со щелчком – гарантия исправности системы. Если же искра желтая и проскакивает нерегулярно, проверьте еще раз аккумулятор, провода, контакты (в том числе прерывателя и конденсатор – на старых мотоциклах, где применяли контактную систему зажигания).

Если это не помогло, а также если искры нет совсем, придется искать неисправность методом замены деталей. Проще всего начать с катушки и высоковольтного провода. Для начала проверим сопротивление между низковольтными выводами катушки (два торчащих из нее «болтика»). Оно должно быть очень маленьким (от долей ома до единиц). Далее проверяем сопротивление между высоковольтным выводом и любым из низковольтных: там должны быть килоомы. При сомнениях в высоковольтном проводе для проверки его можно заменить любым, лишь бы он не проходил ближе пары сантиметров от других деталей и проводов. Обычно для проверки на искру это выполнить несложно. В крайнем случае катушку зажигания для проверки карбюраторного мотоцикла можно взять от любого аналогичного (не впрыскового) 12-вольтового мотоцикла или даже от классических «Жигулей».

Проще с многоцилиндровыми моторами. Отказ сразу двух независимых элементов (отдельных катушек или форсунок) практически невозможен, поэтому для поиска неисправности можно переставлять детали с цилиндра на цилиндр. И в крайнем случае доехать на одном (или трех), просто отключив подачу топлива в цилиндр без искры (отцепив тросик от карбюратора или разъем от форсунки).

Если же замена катушки, проводов и свечей не помогла, придется вызывать эвакуатор. Подручными средствами определить неисправность датчика импульсов или «мозгов» (блока управления двигателем), а тем более отремонтировать их – не получится. А эти детали с собой вряд ли кто возит (особенно дорогой блок управления). К тому же, проверку импульсов, выдаваемых датчиком, стоит проводить с использованием осциллографа, поскольку на нем видны и форма кривой, и амплитуда. А там роль играют фаза сигнала и десятые доли вольта. Подробно о компонентах системы впрыска мы уже писали (см. «Мото» № 10–2010).

На фото показан пример разборки генератора для замены неисправного датчика импульсов одноцилиндрового эндуро. Работа несложная, датчик копеечный, но отдельно не продается – только в сборе с катушками генератора. А это уже совсем недешево. Благо, сейчас на рынке есть неоригинальные комплекты и датчики: можно попытаться подобрать замену оригинальному, сохранив «родные» обмотки генератора.

Как добраться до обмотки генератора и датчика импульсов (на примере 1-цилиндрового эндуро 250 см³):

Как проверить катушку без мультиметра 🏎️ Как это делается?

Вы испытываете какие-то странные симптомы в вашем автомобиле, такие как частые пропуски зажигания в двигателе, и автомобиль значительно теряет мощность? Что ж, это действительно неприятная ситуация, потому что это может быть вызвано неисправной катушкой зажигания. Но как проверить блок катушек без мультиметра? Подробнее об этом мы расскажем в этой статье, где узнаем все интересные подробности, касающиеся этой проблемы.

• Диагностика автомобиля?
• Как работает зажигание
• Катушка зажигания?
• Схема подключения
• Признаки неисправности катушки
• Как проверить?
• Замена
• Стоимость
• Заключение
• Часто задаваемые вопросы

Поиск и устранение неисправностей — это настоящее мастерство, которого вам необходимо достичь, чтобы иметь возможность выявлять сложные проблемы в вашем автомобиле. Вы должны иметь правильное представление о том, как все работает и как правильно проводится диагностика автомобиля.

Вот почему чтение того, как каждый компонент работает и как взаимодействует с другими компонентами, действительно важно, потому что иногда причины проблемы могут быть очень незначительными, и все же вам придется заплатить целое состояние за замену компонента, который не нуждается в замене, пока вы не найдете правильного виновника конкретной проблемы. Вот почему мы собираемся помочь вам, когда дело доходит до тестирования пакетов катушек, и покажем вам все различные методы.

Но сначала мы углубимся в основы диагностики автомобиля и узнаем, как это делается для начинающих. После этого мы рассмотрим систему зажигания, а затем узнаем, что такое катушка и схема 4-проводной катушки зажигания. Затем мы обсудим симптомы, а после этого узнаем, как проверить блок катушек без мультиметра. Итак, если вы хотите узнать больше, следуйте дальше.

Основы диагностики автомобиля

Теперь, прежде чем мы углубимся в проблему и узнаем, как проверить блок катушек без мультиметра, давайте сначала посмотрим, что такое диагностика автомобиля и как она проводится на современных автомобилях. Это будет особенно полезно для новичков, которые плохо знакомы с автомобилями и хотят узнать больше об этом. Итак, если вы один из них, продолжайте, если нет, переходите к следующим главам, где мы подробнее остановимся на проблеме.

Тем не менее, современная диагностика автомобилей не похожа на диагностику автомобилей в те времена, когда решение проблем решалось только механиком и его опытом.

Современные автомобили намного сложнее и требуют более современного подхода. В настоящее время автомобили оснащены десятками различных датчиков и других электронных устройств, которые регулируются компонентом, известным как автомобильный компьютер. Вы также встретите такие термины, как ECU, PCM или ECM. Это практически одно и то же. ЭБУ — это мозг автомобиля, который регулирует все.

А для того, чтобы вы могли читать мысли мозга автомобиля, вам нужно иметь специальный инструмент. Этот инструмент также известен как сканер OBD2. Все автомобили, выпущенные после 1996 года, совместимы с OBD2, и вы можете получить один из этих сканеров и отсканировать автомобиль на наличие кодов.

Затем на основе кодов, которые вы собрали. Вы можете двигаться дальше и начать тестирование материала. А для проверки вам понадобится мультиметр. Но, к сожалению, в этом случае у вас нет мультиметра. Итак, вам нужно научиться проверять блок катушек без мультиметра.

Честно говоря, это возможно. Свечи и катушки зажигания можно проверить без мультиметра. Позже мы объясним, как это делается.

Детали зажигания автомобиля

Теперь, прежде чем мы узнаем больше о том, как проверить блок катушек без мультиметра, давайте сначала посмотрим, как работает система зажигания в автомобиле. Это также будет очень полезно для новичков, потому что существует два типа этих систем. Старая школьная система с одной катушкой зажигания и современные индивидуальные катушки зажигания.

Во-первых, мы собираемся рассказать о старой системе зажигания с распределителем. Это система, состоящая из аккумулятора и замка зажигания, представляющего собой ключ, который вы поворачиваете. Затем есть резистор или конденсатор, как известно, и единственная катушка зажигания.

Это большая катушка, которая в основном представляет собой простой электрический трансформатор, который создает цепь высокого напряжения, а затем подает этот сильный ток в распределитель. А от распределителя этот ток проходит по проводам и далее к свечам зажигания и воспламеняет газ.

Помните, что это старая школьная система, которая использовалась до 90-х годов, когда ее заменила более современная система, известная как индивидуальная катушка.

Итак, эта система почти такая же. Единственное отличие состоит в том, что вместо одной катушки зажигания, распределителя и проводов он имеет только пакет катушек, который делает все это одновременно. И в следующей главе мы собираемся объяснить, как работает эта катушка зажигания и что она на самом деле делает. Затем мы углубимся в схему, а также в то, как проверить блок катушек без мультиметра.

Что такое катушка зажигания

Теперь, прежде чем мы узнаем больше о том, как проверить блок катушек без мультиметра, давайте посмотрим, что такое катушка зажигания в целом. Что это за компонент на самом деле?

Ну, если говорить простыми словами, катушка зажигания — это электрический трансформатор. Итак, что он трансформирует? На эту катушку зажигания подается электрический ток от аккумуляторной батареи. То есть 12В постоянного тока.

Затем, когда оно попадает в катушку, это электричество преобразуется в очень сильный ток напряжением в тысячи вольт. Этого достаточно, чтобы произвести искру. А затем этот сильный электрический ток направляется на свечи зажигания, где электроды создают искру.

Это очень простое устройство с разомкнутой магнитной цепью, создающей сильное магнитное поле, сохраняющее большое количество энергии, которая затем передается на свечу зажигания. Но как проверить блок катушек без мультиметра? Ну, это мы объясним дальше, а теперь давайте посмотрим на схему 4-х проводной катушки зажигания.

4-проводная схема катушки зажигания

Прежде чем мы углубимся в симптомы и как проверить катушку без мультиметра. Рассмотрим схему четырехпроводной катушки зажигания. Мы рассмотрим в основном схему 4-проводной катушки зажигания. С небольшим акцентом также на 2-проводную схему катушки зажигания, а также на 3-контактную схему подключения катушки зажигания.

Итак, в современных автомобилях обычно используются 4-контактные катушки зажигания. И если вы решите проверить один из них с помощью мультиметра, вам нужно знать, что это за провода.

Вообще, говоря об этих схемах, стоит отметить, что проводов четыре. Вот почему он называется 4-контактным разъемом.

Есть питание 12В, которое идет от аккумулятора к катушке, затем идет провод заземления. И есть два провода, которые передают сигнал на ЭБУ. Штифт IGF и IGT. IGT — это сигнальный провод 5 В, который передает входной сигнал от катушки к ЭБУ. В зависимости от производительности катушки, которая колеблется от 0 до 5 вольт.

Первым проводом обычно является питание 12 В, затем идут два провода, идущие к ECM, а последний — провод массы. Но это может варьироваться от производителя к производителю.

Трехконтактные разъемы намного проще. У них нет разъема IGF, а только IGT. Итак, это провод массы, питание 12В и сигнальный провод 5В к ЭБУ.

Две булавки еще проще. Вы получаете только один отрицательный провод заземления и один провод питания. Обычно это катушки старой школы, которые можно найти на автомобилях с дистрибьютором. Произведено до 1996. А как проверить блок катушек без мультиметра? Подробнее об этом чуть позже.

Симптомы неисправности катушки зажигания

Теперь, когда мы узнали, что такое катушка зажигания, а также схему этого компонента. Теперь мы можем двигаться дальше и рассмотреть симптомы.

Знание симптомов очень важно, когда речь идет о том, как проверить блок катушек без мультиметра. Итак, в следующих нескольких главах мы подробно рассмотрим их и узнаем о них больше.

Как проверить блок катушек без мультиметра, симптомы № 1: индикатор проверки двигателя + аварийный режим

Теперь, прежде чем мы начнем изучать методы проверки блока катушек без мультиметра, давайте подробнее обсудим первый симптом, который вы заметите, когда катушка выйдет из строя.

И этот симптом — индикатор проверки двигателя. Как вы, наверное, знаете, индикатор проверки двигателя — это специальный индикатор, который указывает на проблему с вашим двигателем.

Как только вы заметите это, вы должны диагностировать автомобиль с помощью специального инструмента, известного как сканер OBD2. Этот инструмент расскажет вам, какие проблемы есть у вашего двигателя.

Специально для катушек зажигания вы можете получить коды неисправностей в диапазоне от P0350 до P0364. Кроме того, могут присутствовать другие коды, такие как P0300, что указывает на случайный пропуск зажигания. Или пропуск зажигания по конкретному цилиндру, например P0303. Указание на то, что цилиндр 3 имеет неисправную катушку или неисправную свечу зажигания.

Кроме того, еще одна очень распространенная вещь в некоторых высокопроизводительных автомобилях — аварийный режим. Когда катушка выйдет из строя, автомобиль перейдет в аварийный режим и не позволит вам слишком сильно разогнаться. Но только достаточно, чтобы отвезти вас домой. Теперь давайте перейдем к следующему симптому, прежде чем мы углубимся в то, как проверить пакет катушек без мультиметра.

Как проверить блок катушек без мультиметра, симптомы № 2: пропуски зажигания в двигателе

Второй очень распространенный симптом, который мы собираемся рассмотреть, прежде чем мы узнаем, как проверить блок катушек без мультиметра, — это ситуация, когда вы испытываете пропуски зажигания. Итак, что такое осечка?

Ну а пропуск зажигания простыми словами это ситуация когда у вас либо задержка воспламенения топлива либо преждевременное зажигание. Это означает, что время зажигания неравномерно.

Итак, когда это произойдет, вы заметите индикатор проверки двигателя в большинстве случаев и код P0300 или аналогичный код, который указывает на пропуски зажигания.

Кроме того, при пропуске зажигания также будут появляться щелчки в верхней части головок цилиндров, где расположены свечи зажигания.

Кроме того, в выхлопе вы заметите хлопки и хлопки, а также немного черного дыма, потому что топливо не сгорает должным образом, и ваша машина с трудом заводится. Теперь давайте перейдем к следующим симптомам, прежде чем мы углубимся в то, как проверить пакет катушек без мультиметра.

Как проверить блок катушек без мультиметра, симптомы № 3: неравномерный холостой ход

Следующим симптомом, который мы хотели бы осветить, когда речь заходит об этой проблеме с пакетом катушек, является неровный холостой ход.

Всякий раз, когда вы начинаете сталкиваться с неисправной катушкой зажигания, двигатель работает на холостом ходу довольно неровно. Почему так? Ну, в первую очередь это связано с плохой подачей электрического тока от катушки зажигания.

Катушка не выдает требуемый ток, поэтому искра работает постоянно без проблем. Так что при таких колебаниях у вас будут проблемы с холостым ходом.

Вы заметите, как обороты на одометре увеличиваются и уменьшаются, и в основном двигатель работает неравномерно. Итак, если вы заметили, что на холостом ходу происходит что-то странное, то определенно стоит проверить это и посмотреть, хорошо ли работают искры и катушки.

Позже мы научимся проверять катушку без мультиметра для ребят, у которых нет мультиметра под рукой. Теперь давайте перейдем к остальным симптомам, прежде чем мы начнем диагностировать вещи.

Как проверить блок катушек без мультиметра, симптомы № 4: Двигатель не работает при включении питания

Следующий признак, который мы хотели бы рассмотреть, это ситуация, когда двигатель значительно теряет мощность.

Так и будет на самом деле. Почему так? Ну представьте, что один из цилиндров плохо работает, а у вас их четыре.

Это означает, что двигатель работает всего на трех цилиндрах. Таким образом, 3 цилиндра производят значительно меньшую мощность по сравнению с четырьмя цилиндрами.

Вы легко потеряете 20 хп или даже больше. Мощность двигателя будет снижена, и автомобиль будет чувствовать себя вялым и медленно реагировать.

Итак, если вы заметили что-то подобное, что двигатель теряет мощность, вам обязательно нужно взглянуть на это и узнать, как проверить блок катушек без мультиметра.

Таким образом, вы сможете определить, является ли один или несколько используемых вами змеевиков неисправными и не работают ли они должным образом. А вот как проверить блок катушек без мультиметра, мы узнаем далее в статье. Теперь перейдем к следующему симптому.

Как проверить блок катушек без мультиметра, симптомы № 5: затрудненный запуск и остановка двигателя

Следующий симптом, о котором мы хотели бы рассказать, это ситуация, когда у вас возникают трудности с запуском двигателя. Или двигатель глохнет сразу после запуска. Итак, почему это происходит?

Наиболее распространенная причина этой проблемы определенно связана с неисправной свечой зажигания или неисправной катушкой зажигания.

Электрического тока просто не хватает для нормальной работы двигателя и двигатель просто выключается сам по себе.

Всякий раз, когда у вас возникает подобная проблема, когда двигатель глохнет. Лучше проверить свечи и катушку зажигания. Просто чтобы убедиться, что это не те компоненты, из-за которых он выходит из строя. Но как проверить блок катушек без мультиметра? Подробнее об этом мы расскажем чуть позже.

Как проверить блок катушек без мультиметра, симптомы № 6: обратная вспышка

И последний симптом, который мы собираемся рассмотреть, прежде чем мы углубимся в проверку блока катушек без мультиметра, — это ситуация, когда у вас возникают обратные вспышки.

Автомобили, которые часто дают осечку, также имеют неприятные последствия. И это один из частых исходов, когда мы имеем дело с такой ситуацией, когда у вас проблемы с катушками. Но как выглядит ответный удар? Он горит?

Ну, не совсем. Когда автомобиль дает обратный эффект, это обычно сопровождается сильным взрывом, происходящим внутри глушителя, когда воспламеняется топливо. Теперь давайте двигаться дальше и узнать, как проверить пакет катушек без мультиметра.

Как проверить блок катушек без мультиметра

Теперь научимся проверять блок катушек без мультиметра. Что можно сделать, чтобы определить, в чем проблема и какая катушка неисправна?

Есть два метода. Метод пробного света. И снятие катушки на работающей машине. Давайте рассмотрим их один за другим.

Как проверить блок катушек без мультиметра: метод 1

Этот метод я бы не рекомендовал, потому что он довольно опасен для людей, которые не знают, что они делают. Но как это работает?

Ну, это довольно просто. Сначала вы откручиваете катушки и оставляете их внутри цилиндра. Затем заведите машину. Машина будет запущена и снимите одну из катушек.

После снятия поместите контрольную лампу в отверстие катушки. Если катушка работает, она будет производить постоянную искру, которая будет видна. Если искры нет, то скорее всего катушка неисправна.

Как проверить блок катушек без мультиметра: метод 2

Второй метод еще проще. Это называется тестом баланса мощности. Как и в предыдущем методе, вы снимаете винты катушек и отпускаете их.

Запустите двигатель, снимите одну катушку и подождите. Если есть изменение в работе двигателя, значит катушка исправна. Это означает, что он теряет силу.

Если после удаления катушки работа двигателя не изменилась, это означает, что катушка, вероятно, неисправна и подлежит замене. Как вы можете проверить оба этих метода, вы можете увидеть в видео выше. Есть две метки времени, одна для первого метода и другая для второго метода.

Замена блока катушек

Итак, мы узнали больше о том, как проверить блок катушек без мультиметра, теперь давайте рассмотрим, как можно заменить блок катушек на своем автомобиле.

Это очень простая процедура. Прежде чем сделать это, убедитесь, что вы отключили плюсовую клемму. Чтобы потом не получить коды.

Затем, когда в машине не будет электричества, просто откройте крышку и отвинтите два винта, которые удерживают катушку. После этого просто отсоедините разъем и снимите катушку с двигателя.

Когда вы закончите, просто поместите новую катушку, а затем подключите ее соответствующим образом. Подсоедините плюсовую клемму и будет вам счастье.

Стоимость упаковки катушки

Одна катушка может стоить от 100 до 250 долларов. Это действительно зависит от автомобильного рынка, а также от типа транспортного средства.

Более дорогие автомобили имеют значительно более дорогие детали, поэтому вам действительно нужно помнить об этом, если вы хотите, чтобы что-то было сделано на вашем автомобиле с ограниченным бюджетом. Дорогие автомобили требуют больше денег на обслуживание.

Заключение

В этой статье мы довольно много рассказали о катушках зажигания. Во-первых, мы узнали, как правильно проводится современная диагностика автомобилей. Затем мы узнали, как работает зажигание и какую большую роль в этом процессе играет катушка зажигания.

Затем мы рассмотрели схемы для всех типов катушек зажигания и принципы их работы. А также симптомы неисправных катушек зажигания. Наконец, мы узнали, как проверить блок катушек без мультиметра.

Часто задаваемые вопросы

Теперь давайте рассмотрим некоторые часто задаваемые вопросы.

Что такое блок катушек

Блок катушек — это набор катушек зажигания. Обычно блок катушек состоит из 3-4 катушек зажигания. При замене катушек вам не нужно приобретать целую пачку, так как замена только неисправной поможет.

Что делает катушка зажигания

Катушки зажигания представляют собой небольшие электрические трансформаторы, которые преобразуют питание постоянного тока 12 В в очень сильный ток, который взрывает свечи зажигания, и вы получаете правильное зажигание внутри цилиндров.

Сколько катушек зажигания в V6

В V6 всего шесть катушек. Итак, два пакета катушек, состоящих из трех катушек. По одной катушке на каждый цилиндр. Катушки расположены сверху крышек клапанов и обычно закрыты пластиковой крышкой.

Как долго служат катушки зажигания

Катушки зажигания обычно без проблем служат от 100 000 до 150 000 миль. Но это не всегда так, и иногда катушка может выйти из строя преждевременно. Это электрические компоненты, которые могут выйти из строя.

Как определить, что блок катушек неисправен

Если вы получаете код неисправности, такой как P0350 или аналогичный код, или если вы получаете код пропусков зажигания, такой как P0300. Если машина явно пропускает зажигание, работает неровно или глохнет, то проверка катушек должна быть вашим главным приоритетом. Кроме того, свечи зажигания также могут вызывать пропуски зажигания, так что имейте это в виду.

Должен ли я заменить катушки зажигания на свечи зажигания

Если свечи зажигания в порядке, в этом нет необходимости. Но если они старые, их можно заменить. В любом случае они действительно дешевы, и их замена не будет стоить вам целое состояние. С новыми свечами машина будет работать намного лучше.

Одобренные инструменты

Эти инструменты были протестированы нашей командой и идеально подходят для ремонта вашего автомобиля дома.

• OBD Diagnostic – Read/Reset
• OBD Diagnostic – Pro
• Socket Set
• Torch
• Multimeter
• Battery Charger

• Fuel System Cleaner
• Impact Wheel Gun
• Starter Tool Kit
• Pro Car Домкрат
• Утечка масла
• Соединительные тросы

Теги: Объявление/обратный огонь/Проверьте свет двигателя/катушка/катушка пакет/диагностика/диагностика/диагностика/электрическая/двигатель/зажигание/катушка зажигания/пропуски зажигания/мультиметр/потеря мощности/проблемы/надежность/замена/стоимость замены/ Сервис/Сервис/свечи зажигания/Тестирование/Советы/Советы и рекомендации/Схема подключения

Как проверить блок катушек с помощью мультиметра (ШАГ ЗА ШАГОМ)

У вас проблемы с системой зажигания?

Ваш автомобиль пропускает зажигание всякий раз, когда вы пытаетесь ускориться, или двигатель просто не запускается?

Если вы ответили утвердительно, проблема может заключаться в вашей катушке зажигания.

Однако для владельцев старых автомобилей этот процесс диагностики усложняется, поскольку вместо современных распределителей используются блоки катушек.

Наше руководство представляет вам все, что вам нужно знать о том, как проверить блок катушек с помощью мультиметра.

Начнем.

Что такое блок катушек

Блок катушек — это тип системы катушек зажигания, распространенный в старых автомобилях, где несколько катушек установлены на одном блоке (блоке), и каждая катушка посылает ток на одну свечу зажигания.

Это система зажигания без распределителя (DIS), также называемая системой с переработанной искрой, которая бойкотирует необходимость в распределителе, поскольку блок в некоторой степени служит самим распределителем.

Момент зажигания от каждой катушки контролируется блоком управления зажиганием (ICU), при этом одна клемма катушки срабатывает в такте сжатия своего цилиндра, а другая клемма работает в такте выпуска другого цилиндра.

Помимо всего этого, блок катушек работает как обычная катушка зажигания. Каждая катушка на нем состоит из двух входных обмоток и одной выходной обмотки.

Две входные обмотки получают 12 вольт от аккумулятора, обвиваются вокруг выходной обмотки, а выходная обмотка подает 40 000 вольт или более на свечи зажигания для зажигания двигателя.

Эти компоненты могут выйти из строя и вызвать определенные неудобства, такие как пропуски зажигания в двигателе, неровная работа на холостом ходу или полная невозможность запуска.

Иногда эти симптомы могут быть вызваны компонентом, который работает с аккумулятором, а не самим аккумулятором, например, модулем зажигания.

Вот почему вам необходимо провести тесты на блоке катушек, чтобы правильно диагностировать источник вашей проблемы.

Если вы используете катушку магнето, а не обычную катушку зажигания, то вы можете посмотреть нашу статью о диагностике катушки магнето.

Инструменты, необходимые для тестирования блока катушек

Для проведения всех упомянутых здесь тестов вам потребуется

• Мультиметр,
• Мультиметрические щупы,
• Гаечный ключ или трещотка с головкой и
• Новый пакет.

Как проверить блок катушек с помощью мультиметра

Для диагностики блока катушек установите мультиметр на диапазон 200 Ом, поместите положительный и отрицательный щупы на одинаковые клеммы катушки и проверьте показания мультиметра. Значение между 0,3 Ом и 1,0 Ом означает, что катушка исправна, в зависимости от модели.

Это всего лишь краткий обзор того, как диагностировать блок катушек, проверяя его первичное сопротивление.

Мы подробно рассмотрим каждый этап этой процедуры проверки, дополнительно покажем вам, как проверить вторичное сопротивление, и представим другие способы диагностики блока катушек в вашем автомобиле.

1. Найдите блок катушек

При выключенном двигателе автомобиля вы хотите найти, где в двигателе находится блок катушек зажигания, и вынуть его, чтобы удобно провести испытания.

Свериться с руководством по эксплуатации вашего двигателя — это самый простой способ определить, где находится упаковка.

Однако, если у вас нет с собой инструкции, вы можете просто проследить, куда ведут провода свечей зажигания двигателя.

Свеча зажигания расположена сверху или сбоку основного двигателя, так что вы следите за тем, куда ведут провода.

Блок катушек обычно располагается сзади или сбоку двигателя.

2. Извлечение блока катушек

Чтобы вынуть блок, отсоедините провода свечи зажигания от клемм катушки. Помните, что в пакете катушек есть несколько катушек.

Вы отсоединяете провода свечей зажигания от клемм выходной башни каждой из этих катушек в упаковке.

При отсоединении проводов рекомендуется маркировать каждый, чтобы его было легче идентифицировать и сопоставить при повторном подключении.

Наконец, вы снимаете электрический разъем рюкзака, который представляет собой своеобразный широкий разъем, входящий в основной корпус рюкзака.

Теперь вы снимаете упаковку с помощью гаечного ключа или, в некоторых случаях, трещотки и гнезда. Как только он исчезнет, ​​перейдите к следующему шагу.

3.  Установите мультиметр на диапазон 200 Ом

Чтобы измерить сопротивление первичных входных обмоток каждой катушки в блоке, вы устанавливаете мультиметр на диапазон 200 Ом.

Настройка Ом представлена ​​символом омега (Ω) на измерителе.

4. Поместите щупы мультиметра на первичные клеммы

Входные клеммы представляют собой два одинаковых выступа, которые либо выглядят как болты, либо с резьбой болтов. Они соединяются с первичными обмотками внутри катушки.

Каждая катушка в упаковке имеет эти клеммы, и вы хотите сделать это размещение, чтобы проверить каждую из них.

5. Проверка мультиметра

После того, как выводы мультиметра правильно соприкоснутся с этими клеммами, прибор покажет показания. Как правило, хорошая катушка зажигания должна иметь сопротивление от 0,3 Ом до 1,0 Ом.

Однако технические характеристики вашей модели двигателя определяют правильность измерения сопротивления. Если вы получите соответствующее значение, то катушка исправна, и вы переходите к проверке каждой из других катушек.

Значение вне соответствующего диапазона означает, что катушка неисправна и вам может потребоваться заменить всю упаковку. Вы также можете получить значение «O.L», что означает короткое замыкание внутри катушки и ее следует заменить.

Теперь переходим к этапам тестирования вторичного сопротивления.

6. Установите мультиметр на диапазон 20 кОм

Чтобы измерить вторичное сопротивление катушки зажигания, вы устанавливаете мультиметр на диапазон 20 кОм (20 000 Ом).

Как упоминалось ранее, значение сопротивления в омах обозначается символом омега (Ω) на измерителе.

7. Поместите щупы на клеммы катушки

Выходная клемма представляет собой одиночную выступающую башню, которая соединяется со вторичной обмоткой внутри катушки зажигания.

Это клемма, к которой были подключены провода вашей свечи зажигания до того, как вы их отсоединили.

Вы будете тестировать каждую из входных клемм относительно выходной клеммы.

Поместите один из щупов мультиметра в выходную башню, чтобы он коснулся ее металлической части, затем поместите другой щуп на одну из входных клемм.

8. Посмотрите на мультиметр

В этот момент мультиметр покажет вам значение сопротивления.

Хорошая катушка зажигания должна иметь общее значение от 5000 Ом до 12000 Ом. Поскольку мультиметр настроен на диапазон 20 кОм, эти значения находятся в диапазоне от 5,0 до 12,0.

Соответствующее значение зависит от характеристик вашей модели катушки зажигания.

Если вы получаете значение в соответствующем диапазоне, клеммы катушки находятся в хорошем состоянии и вы переходите к другим катушкам.

Если вы получили значение за пределами этого диапазона, то один из выводов неисправен и вам может потребоваться замена всего блока катушек.

Показание «O.L» означает короткое замыкание внутри катушки. Помните, что вы проверяете каждую первичную катушку относительно выходной катушки.

Проверка мощности искры

Еще один способ проверить блок катушек на наличие проблем — проверить, выдает ли каждая из его катушек необходимое количество напряжения для питания соответствующих свечей зажигания.

Это помогает прояснить ситуацию, если ваш двигатель запускается, но дает пропуски зажигания при попытке ускориться.

Для этого вам понадобится тестер катушек зажигания. Существуют различные типы тестеров катушек зажигания, которые имеют различные способы применения.

Наиболее распространенными являются встроенный тестер зажигания, тестер искры зажигания и тестер воспламенения COP.

Встроенный тестер зажигания служит в качестве соединительного провода, соединяющего выходную стойку катушки, куда обычно входит искровой провод, со свечой зажигания.

При включении зажигания этот тестер показывает искру, помогая определить, производит ли ее катушка или нет.

Тестер искры зажигания, с другой стороны, используется вместо свечи зажигания и показывает искру, если она есть.

Наконец, тестер зажигания COP представляет собой индуктивный инструмент, который помогает измерять искру в системе «катушка на свече» без необходимости снимать катушку или свечу зажигания.

Проверка путем замены

Самый простой и самый дорогой метод диагностики блока катушек на наличие проблем — просто заменить его новым.

Если вы замените весь пакет новым пакетом, и ваш автомобиль начнет нормально работать, то вы знаете, что в старом пакете были проблемы, и ваша проблема устранена.

Однако, если симптомы сохраняются после замены блока катушек, проблема может быть связана с разъемом катушки, одной из свечей зажигания, блоком управления зажиганием или выключателем зажигания.

Визуальные осмотры

Еще один простой способ диагностики катушки зажигания на наличие проблем — визуальный осмотр ее, а также связанных с ней компонентов на наличие физических повреждений.

Эти физические признаки проявляются в виде следов ожогов, плавления или трещин на блоке катушек, проводах свечей зажигания или электрических разъемах. Утечки из пакета катушек также могут сигнализировать о том, что он вышел из строя.

Заключение

Проверить неисправность блока катушек зажигания в вашем автомобиле не так сложно, как вы могли подумать.

Наиболее важными ключевыми моментами проверки являются правильность настройки мультиметра и правильность подключения щупов к клеммам.

Часто задаваемые вопросы

Как узнать, неисправен ли мой блок катушек?

Признаки неисправного блока катушек включают пропуски зажигания в двигателе, загорание индикатора проверки двигателя, неравномерную работу на холостом ходу или невозможность запуска двигателя. Для поиска неисправностей также можно использовать мультиметр.

Как проверить мощность блока катушек?

Чтобы определить, дает ли катушка достаточную искру , вам потребуется встроенный тестер зажигания или тестер искры зажигания, установленный как свеча зажигания. Они позволяют безопасно измерять искру от катушки.

• ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как обслуживать катушки зажигания

Как это работает

Как это сделать

Система зажигания автомобиля должна подавать достаточную искру в нужный цилиндр в нужное время тысячи раз в минуту. Делать точный ремонт зажигания абсолютной необходимостью. С нашим передовым практическим руководством по обслуживанию катушек зажигания вы узнаете, как они работают, почему и как они выходят из строя, а также как их заменить для качественного и долговечного ремонта, которому вы и ваши клиенты можете доверять.

Что такое катушка зажигания?

Для воспламенения необходима искра для воспламенения топливно-воздушной смеси в двигателе. Это работа катушки зажигания. Тип электрического трансформатора, он преобразует низкое напряжение батареи — обычно всего 12 вольт — в тысячи, необходимые для скачка искрового промежутка, воспламенения топлива и, в конечном итоге, запуска двигателя. Некоторым системам для этого потребуется только одна катушка, однако в большинстве автомобилей последних моделей используется отдельная катушка для каждого цилиндра.



Как работает катушка зажигания?

Проще говоря, катушки зажигания состоят из трех частей; первичная цепь, состоящая из нескольких сотен витков первичной обмотки, вторичная цепь с еще многими тысячами витков и железный сердечник. Когда ток протекает через первичную цепь, вокруг сердечника создается сильное магнитное поле, заряжающее катушку. Однако, когда поток энергии прекращается, магнитное поле разрушается. И поскольку эта энергия должна куда-то уйти, она вызывает выброс тока во вторичной обмотке, увеличивая напряжение до тех пор, пока его не станет достаточно для создания искры зажигания.

Требуемое напряжение может варьироваться от 5 000 до 25 000 вольт и зависит от ряда факторов; ширина межэлектродного зазора свечи зажигания, электрическое сопротивление в свече зажигания, топливно-воздушная смесь, температура свечи зажигания, нагрузка на двигатель и т. д. На самом деле некоторым системам требуется до 40 000 вольт при пиковых нагрузках. Этот выход определяется соотношением вторичных и первичных обмоток — обычно около 80 к одному — но чем выше это соотношение, тем выше потенциальное напряжение.

Где находится катушка зажигания?

На старых автомобилях катушка зажигания расположена между аккумулятором и распределителем. Однако в современных системах зажигания с электронным управлением распределитель больше не нужен — вместо этого блок управления двигателем (ECU) зажигает свечу зажигания. Таким образом, катушка устанавливается непосредственно поверх каждой вилки в системах Coil-on-Plug. Или, в случае систем без распределителя «Wasted Spark», подключаемых к паре свечей зажигания.

Из-за этого количество витков тоже будет разным. В то время как в старых системах обычно используется одна катушка, в настоящее время в них используется несколько катушек; по одному на цилиндр или по одному на каждую пару цилиндров. Это дает производителям транспортных средств более точный контроль момента зажигания для повышения производительности двигателя, экономии топлива и выбросов.

Почему выходят из строя катушки зажигания?

Хотя катушки зажигания рассчитаны на длительный срок службы, предъявляемые к ним растущие требования означают, что они могут выйти из строя. Основными причинами являются:

• Повреждение свечей зажигания или проводов свечей : неисправная свеча зажигания или провод свечи зажигания с чрезмерным сопротивлением вызывает повышение выходного напряжения катушки – если оно превышает 35 000 вольт, это может привести к повреждению внутренней изоляции катушки, вызывая короткая. Это может привести к снижению выходной мощности, вызывая пропуски зажигания под нагрузкой и/или плохой запуск.
• Изношенный или чрезмерный зазор свечи зажигания : по мере износа свечи зажигания увеличивается и зазор между двумя ее электродами, а это означает, что теперь катушка должна генерировать более высокое напряжение, чтобы шунтировать его. Дополнительная нагрузка на катушку может привести к перегрузке по напряжению и, в свою очередь, к перегреву.
• Вибрационные повреждения : постоянный износ от вибрации двигателя может повредить обмотки и изоляцию катушки зажигания, что приведет к короткому замыканию или обрыву вторичных обмоток. Точно так же это может ослабить электрическое соединение на свече зажигания, заставляя катушку работать сверхурочно, чтобы зажечь свечу зажигания.
• Перегрев : из-за своего расположения катушки зажигания часто подвергаются перегреву двигателя. Это может снизить способность катушек проводить электричество, влияя как на их производительность, так и на долговечность.
• Переменное сопротивление : короткое или низкое сопротивление в обмотке катушки увеличит ток через катушку, что приведет к повреждению всей системы зажигания. Изменения сопротивления также могут вызвать слабую искру, что приведет к тому, что автомобиль не заведется и повредит как катушку зажигания, так и окружающие детали.
• Чрезмерная влажность : наиболее вероятным источником является утечка масла из-за отказавшей прокладки клапанной крышки, в результате чего масло скапливается вокруг и повреждает как катушку зажигания, так и свечу зажигания. Вода, например, из-за конденсации кондиционера, также может проникнуть в систему. В обоих случаях важно устранить основную причину, чтобы избежать повторных сбоев.

Каковы симптомы неисправности катушки зажигания?

Поскольку катушка зажигания отвечает за генерацию искры двигателя, которая запускает автомобили, любые проблемы быстро проявятся в проблемах с работой двигателя, таких как:

• Индикатор проверки двигателя на : поскольку неисправная катушка зажигания напрямую влияет на работу двигателя, любые проблемы вызывают срабатывание индикатора проверки двигателя.
• Плохая экономия топлива: при меньшей энергии искры процесс сгорания будет менее эффективным, что приведет к заметному снижению расхода топлива.
• Обратный огонь автомобиля : часто является ранним признаком неисправности катушки зажигания, это происходит, когда любое неиспользованное топливо в камере сгорания выбрасывается через выхлопную систему. Если это не остановить, это может привести к значительному и дорогостоящему повреждению выхлопной системы.
• Автомобиль глохнет : неисправная катушка зажигания посылает неравномерный электрический ток на свечи зажигания, из-за чего автомобиль глохнет. В конечном итоге это может помешать запуску автомобиля задним ходом.
• Пропуски зажигания двигателя : из-за того, что один или несколько цилиндров двигателя не обеспечивают достаточную мощность для автомобиля, двигатель будет пропускать зажигание, особенно во время ускорения.
• Проблемы с запуском автомобиля : аналогично, если одна или несколько свечей зажигания не получают достаточного заряда, это создаст проблемы при запуске. В автомобиле с синглом это означает, что машина вообще не заводится.

Как устранить неисправность катушки зажигания?

Если вы подозреваете, что неисправна катушка зажигания, просто выполните следующие действия, чтобы упростить диагностику:

• Считайте все коды неисправностей и актуальные данные с помощью диагностического прибора. Сравните значения подозреваемой неисправной катушки со значениями исправной катушки.
• Проверьте катушки на наличие признаков повреждения, таких как трещины в корпусе, сломанные стопорные язычки или повреждения электропроводки или штекерных соединений.
• Также снимите и осмотрите свечу зажигания. Проверьте искровой разрядник и провод свечи зажигания, если это применимо, чтобы убедиться, что сопротивление провода находится в пределах спецификации.
• При включенном зажигании измерить мультиметром подачу напряжения на катушку зажигания. Должно быть зафиксировано напряжение более 10,5В.
• Снова с помощью мультиметра проверьте первичную и вторичную цепи катушки. Большинство катушек должны иметь первичное сопротивление в диапазоне от 0,4 до 2 Ом и вторичное сопротивление в диапазоне от 5 000 до 20 000, но см. спецификации производителя транспортного средства. Если какой-либо из них не соответствует спецификации, замените его. Нулевое значение указывает на короткозамкнутую катушку, а высокое значение на обрыв катушки. Если катушка зажигания имеет три, четыре, пять или семь проводов, обратитесь к электрической схеме, на которой показана электрическая схема внутренней катушки.

Как заменить катушку зажигания.

После подтверждения неисправности замените катушку, выполнив следующие простые действия:

• При выключенном зажигании автомобиля найдите неисправную катушку. Отсоедините электрический разъем, а затем открутите болт(ы), удерживающие его на месте. Теперь вы сможете осторожно снять катушку с крепления.
• Перед установкой новой катушки рекомендуется нанести диэлектрическую смазку на основание новой катушки и ее электрическое гнездо.
