Проверка датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Содержание

Как проверить датчик распредвала

Датчик положения распределительного вала (ДПРВ) служит для того, чтобы определять угловые положения ГРМ по отношению к положению коленвала. Сигналы от указанного датчика подаются на ЭБУ двигателем, который осуществляет коррекцию топливного впрыска и зажигания. Также ДПРВ работает в связке с датчиком частоты вращения коленвала.

Сбои в работе датчика на бензиновых агрегатах, которые проявляются в отсутствии импульса на блок управления, зачастую не позволяют завести двигатель автомобиля. В дизельных моторах запуск может быть осложнен, но возможен. Дизельный двигатель будет работать и даже повторно заводиться после остановки, так как ЭБУ параллельно получает импульсы от датчика частоты вращения коленвала.

Рекомендуем также прочитать статью об устройстве датчика Холла. Из этой статьи вы узнаете о конструкции, принципах работы устройств и их применении на автомобилях.

Содержание статьи

  • Назначение датчика положения распредвала
  • Датчик распредвала на дизельном двигателе
  • Самостоятельная проверка

Назначение датчика положения распредвала

Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Чем быстрее или медленнее вращается распредвал, тем большей или меньшей оказывается частота импульсов от датчика за определенный временной отрезок. Блок управления берет за основу эти сигналы, определяя положение поршня в первом цилиндре.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.

Датчик распредвала на дизельном двигателе

На дизельном двигателе датчик положения распределительного вала работает иначе сравнительно с бензиновым аналогом. Импульсы от датчика фиксируют положение поршня в ВМТ не в 1-ом цилиндре, а во всех. Подобное решение позволяет добиться максимально точного определения положения распредвала по отношению к коленвалу. В дизеле ДПРВ отвечает за эффективность запуска и стабильность работы силового агрегата данного типа на разных режимах эксплуатации.

В дизеле определенные изменения конструкции присутствуют на задающем диске. Зубья на указанном элементе выполнены для каждого цилиндра ДВС и устанавливаются на определенном расстоянии. В качестве примера рассмотрим дизельный двигатель, который имеет 4 цилиндра. В таком моторе задающий диск имеет 7 зубьев (4 зуба основные, расположены под углом в 90 градусов по отношению друг к другу). Также имеются дополнительные 3 зуба, позволяющие идентифицировать цилиндры по отдельности. Эти зубья расположены на определенном удалении от основных, чтобы точно определить положения поршня в каждом отдельно взятом цилиндре.

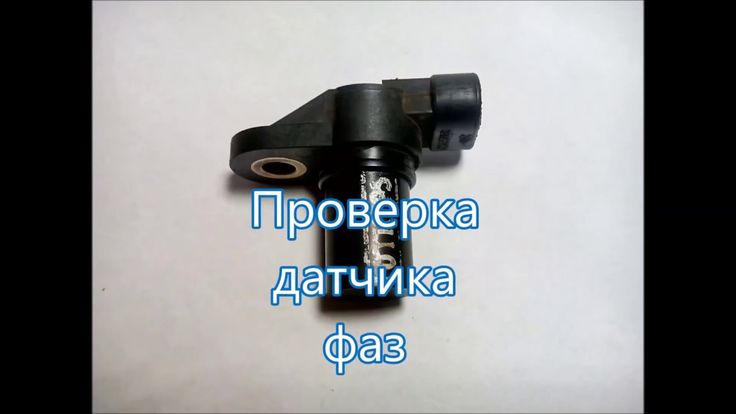

Самостоятельная проверка

Распространенной неисправностью ДВС с электронным впрыском являются сбои в работе датчика положения распределительного вала. В списке признаков, указывающих на проблемы с датчиком, отмечают:

  • затрудненный пуск;
  • неустойчивую работу двигателя;
  • двигатель трясется, работает перебоями;
  • возможно загорание «check» на панели приборов;

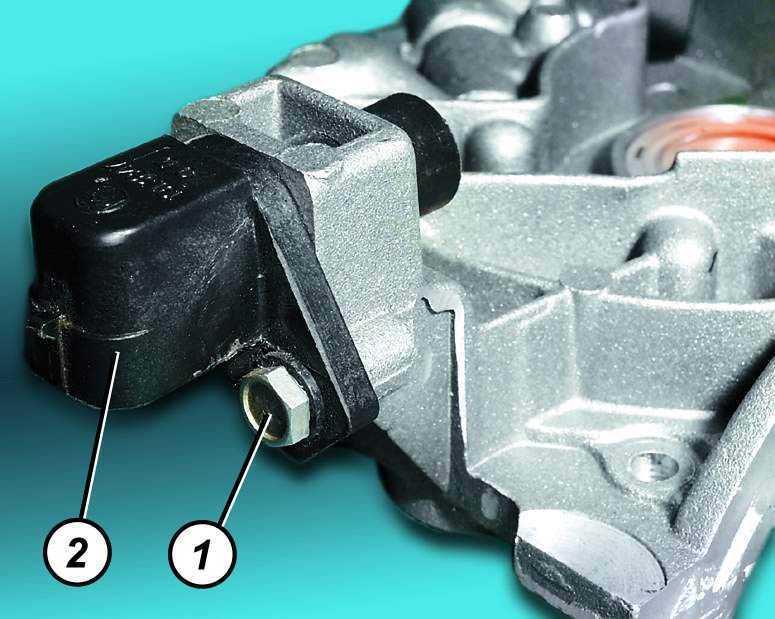

  1. Первым шагом становится обнаружение посадочного гнезда ДПРВ, который устанавливается в области ГБЦ. В месте установки необходимо найти специальное уплотнительное кольцо. Указанное кольцо необходимо осмотреть, так как нарушение его целостности и другие деформации могут привести к неисправностям датчика.
  2. Дополнительно потребуется осмотреть сам корпус датчика, а также зубчатый ротор. Наличие повреждений или присутствие металлической стружки также указывают на поломку датчика.

Чтобы самому поверить датчик положения распредвала необходимо воспользоваться тестером/мультиметром. Обязательным условием перед проверкой является отключение зажигания. После можно начать отсоединение проводов от устройства. Зачастую проводка закреплена при помощи стандартных разъемов. Отключение производится посредством нажатия на специальный фиксатор-защелку колодки.

  • Далее необходимо изучить сам разъем. На таком разъеме должны присутствовать контакты: плюсовой контакт, минусовая «масса», контакт для передачи сигнала.
  • Затем необходимо включить зажигание, после чего вольтметром производится замер напряжения на плюсовом контакте датчика положения распредвала. Массу тестера нужно подключить к массе двигателя. Данный замер должен по напряжению быть аналогичным показателю напряжения на клеммах АКБ. В случае отклонений в показаниях напряжения сравнительно с питанием можно сделать вывод, что имеются неисправности в электрической цепи питания датчика положения распредвала.
  • Аналогичным образом производится замер напряжение на «массе» датчика. Напряжение на указанном контакте должно быть нулевым.
  • После необходимо выполнить подключение плюсового и минусового провода датчика. Средний контакт датчика подключается через тестер. Получается, одни щуп вольтметра прикладывается к сигнальному выводу датчика, а другой запитывается на вход в системе управления. Для решения такой задачи не редко сигнальный провод перерезается, а щуп мультиметра прикладывается к открытым проводам.
  • Затем двигатель прокручивается стартером. Рабочий датчик покажет напряжение, которое может колебаться от 0.4 до 5 вольт. Отклонения от указанных значений указывают на необходимость замены ДПРВ.

Чтобы самому заменить датчик положения распредвала потребуется отсоединить от него повода, удалить крепеж и вынуть устройство из посадочного места.

Подключение исправного элемента осуществляется в обратном порядке.

Как проверить датчик распредвала — Авто-Инфо

Я не зря вспомнил про датчик положения коленвала: его задача очень близка к той, которую решает датчик положения распредвала. Да и устроены они практически одинаково. Так зачем тогда нужен второй датчик, который наблюдает за тем, как крутится распредвал?

Было дело, когда моторы обходились и без него, полагаясь исключительно на данные датчика положения коленвала (ДПКВ). Всё было хорошо, но расход бензина в этом случае был заметно выше из-за попарно-параллельного режима впрыска топлива. То есть впрыск топлива проходил через две одновременно открытые форсунки.

В одном цилиндре при этом топливо начинало работать (сгорать), а в другом расходовалось впустую. В век тотального озеленения моторов и буйства экологов такую растрату бензина терпеть было нельзя, и тогда в дополнение к ДПКВ появился датчик положения распредвала (ДПРВ). Алгоритм впрыска топлива изменился.



Теперь стала открываться только одна нужная форсунка – началась эпоха фазированного впрыска. Задача ДПРВ – дать понять блоку управления, что поршень в конкретном цилиндре подходит к верхней мёртвой точке, и сейчас туда надо брызнуть топливо через открытую форсунку. Остальные форсунки при этом открывать не надо.

Теоретически этот датчик не так важен, как ДПКВ. Основные функции выполняет как раз датчик положения коленвала. Он сам способен определить скорость вращения коленвала и его положение в момент времени – то есть определить фазы. И внезапный выход из строя датчика положения распредвала не так страшен, как отказ ДПКВ.

Чаще всего мотор лишь перейдёт в попарно-параллельный режим впрыска топлива, но колом не встанет (о симптомах отказа ДПРВ скажу чуть ниже подробнее). Но точная синхронизация с неработающим датчиком распредвала будет уже невозможной, и его придётся менять.

Не зря же ДПРВ часто называют датчиком фаз, хотя это не совсем точно.

Так что он собой представляет и как его проверить?

Брат-близнец

Тут опять нельзя не вспомнить про датчик коленвала: датчики распредвала конструктивно точно такие же. И они тоже могут быть оптическими, магнитными (индуктивными) и датчиками Холла. Последние – наиболее распространённые, о них и пойдёт речь ниже. Вкратце напомню, что такое эффект Холла.

Был такой учёный американский дядя, которого звали Эдвин Холл.

Он работал в Гарварде и как-то задался вопросом: а можно ли как-то изменить сопротивление проводника в магнитном поле? После ряда экспериментов он выяснил, что при помещении проводников с постоянным током в магнитные поля появляются разности потенциалов.

Это явление назвали эффектом Холла, а возникающую разность потенциалов – холловским напряжением. Эффект Холла применяется очень широко. Например, в электронных компасах смартфонов. Но нас интересуют датчики Холла, которые используют этот эффект.

Эти датчики реагируют на приближение металла, изменяя напряжение на сигнальном проводе. В качестве металла, который нужно приблизить к датчику, используется всё тот же задающий диск или отдельный репер на распредвале. В общем, система почти та же, что и у ДПКВ того же типа.

Конструктивно датчик положения распредвала тоже не сильно отличается от датчика коленвала. Основная его деталь – это катушка, на которую после включения зажигания приходит постоянное напряжение от бортовой сети – 12 вольт (на самом деле чуть больше, но для простоты – 12). Третий провод датчика – сигнальный. По нему в ЭБУ возвращается в среднем 90-95% напряжения.

В момент прохождения репера около датчика напряжение на сигнальном проводе падает до значения ниже, чем в половину вольта (на разных машинах по-разному, но в среднем – 0,2-0,5 В). Это и есть сигнал на ЭБУ. И он заметно точнее, чем сигнал от датчика положения коленвала, а в моторах с фазовращателями он вообще единственный, который может точно указать фазы.

Что будет, если сигнал пропадёт?

Может, он, может, и нет

А будет всё просто: ЭБУ, пользуясь данными датчика положения коленвала, будет знать, когда поршни проходят верхнюю мёртвую точку. Но не будет знать, какой именно поршень к этой точке приближается. Чтобы мотор не заглох, ЭБУ отдаст форсункам команду переключиться с фазированного впрыска на попарно-параллельный.

Работать мотор будет, но не в штатном режиме. Интересно, что неопытный водитель даже не всегда поймёт, что с ДПРВ случилась какая-то беда: Check Engine загорается не всегда, а потерю тяги новичок (в данном случае – не средство против шпионов и прочих либералов, а неопытный водитель) частенько просто не замечает.

Он может и не заметить повышенный расход бензина.

В более тяжёлых ситуациях Check Engine, конечно, загорится. Тут всё понятно – диагностика всё покажет. Кроме того, могут появиться и совсем неприятные симптомы: неровная работа на холостых оборотах, рывки при наборе скорости, «троение», а иногда мотор может и заглохнуть. Пуск тоже может быть затруднён.

Периодически симптомы умершего ДПРВ проявляются только на повышенных оборотах, но это случается довольно редко.

К сожалению, весь этот набор неприятностей не может однозначно говорить об отказе датчика распредвала. С этими же симптомами может умереть, например, катушка зажигания или бензонасос. Или что-то ещё – уж очень эти симптомы размыты. Но ведь как-то найти неисправность датчика надо… Тогда ищем!

«… смотреть могут не только лишь все, не каждый может это делать»

Честно говоря, диагностика этого датчика – штука не очень простая. Но попробуем что-нибудь сделать.

Начнём с самого простого и очевидного приёма – подключения сканера.

Ошибки могут быть разными: P0340 (нет сигнала определителя положения распредвала), P0341 (фазы газораспределения не совпадают с тактами ЦПГ), P0342 (низкий уровень сигнала в цепи ДПРВ), P0343 (высокий уровень сигнала от ДПРВ), P0339 (неверный сигнал от ДПРВ).

Наиболее частая ошибка – просто отсутствие сигнала, P0340. Но эта рубрика не для тех, кто умеет пользоваться сканером – они и так всё знают. Поэтому мы пойдём своим путём – путём молотка, анализа и дешёвого мультиметра. Всё, как мы любим.

Итак, если нет сканера, самый простой способ проверки ДПРВ – это установка заведомо исправного датчика. Найти его на моторе обычно несложно (он стоит где-то с краю рядом с концом распредвала), снять – тоже. Но вот беда: мало у кого дома в кладовке лежит запасной ДПРВ. Поэтому думаем дальше.

Другой способ чуть сложнее, но тоже вполне рабочий – с замером напряжения на сигнальном проводе. Для этого лучше будет заточить щупы мультиметра до состояния игл, чтобы проткнуть ими изоляцию проводов.

Сначала находим постоянные 12 вольт, которые идут после включения зажигания, потом ищем сигнальный провод. Для этого смотрим, где напряжение ниже. Если, например, на датчик идут два провода с напряжением 13,4 В, то на сигнальном будет приблизительно 12 (13,4х0,9).

Если этого напряжения нет, можно поздравить себя с победой – датчик не работает, дело сделано. Если напряжение есть, ищем дальше.

Теперь надо проверить, реагирует ли датчик на репер (то есть на кусок железа). Снимаем датчик, но разъём не отключаем, потому что без постоянного питания он работать не будет.

Теперь при включенном зажигании пытаемся возбудить этот датчик любым куском железа (гаечным ключом, молотком – любым железным предметом).

Если во время того, как вы подносите железку к торцу датчика, напряжение на сигнальном проводе проседает до 0,5 В и меньше, датчик точно рабочий. Если нет, то он не работает.

Скорее всего не работает, потому что точнее его нужно проверять осциллографом, которого, конечно же, под рукой нет. Впрочем, отсутствие падения напряжения при приближении железа говорит о неисправности ДПРВ достаточно точно, а кроме того, есть и другие способы проверки датчика с помощью мультиметра. Тут описан самый элементарный.

Что делать и кто виноват?

Способов существенно продлить жизнь датчику распредвала не существует. Он, как любая деталь из железа и пластика, имеет право на естественную смерть.

Так что остаются только несущественные способы: стараться содержать моторный отсек в чистоте (грязь не жалеет проводку и разъёмы), а всё, что есть под капотом кроме датчика, – в порядке. Лишние вибрации, перегревы – всё это вредит любому датчику.

Кстати, именно поэтому проверку ДПРВ лучше начинать с внешнего осмотра. Если у него лопнул пластиковый корпус или проводка к нему позеленела и рассыпается в руках, есть повод переживать.

Ремонтировать датчик бесполезно, его придётся только менять. И не надо себя успокаивать тем, что мотор как-то работает и без него: мотор в этом случае работает в нештатном режиме, а это не приносит ему пользы.

Напоследок – пара потенциальных причин, по которым даже исправный датчик работать не будет. Первая – это если на его торце на многолетние потёки масла попала какая-нибудь металлическая пыль или стружка.

В этом случае сигнал от репера на распредвале будет искажаться или его не будет совсем. Вторая причина – это сам реперный (или задающий) диск. Если он каким-то образом люфтит на распредвале, зазор между ним и датчиком будет гулять.

Сигнал в этом случае тоже будет пропадать.

Датчик распредвала: за что отвечает, где находится, признаки неисправности, как проверить, как заменить

Датчик распредвала играет важную роль в работе современных транспортных средства. Однако многие автовладельцы даже не слышали об этом компоненте, не говоря уже о его функциях.

Что такое датчик распредвала

В головке блока цилиндров двигателя расположен распредвал (1 или 2). Он снабжен выступами со смещением от центра, для управления впускными и выпускными клапанами.

Чтобы узнать, какой цилиндр на рабочем ходе, компьютер транспортного средства отслеживает вращательное положение распределительного вала по отношению к коленвалу.

Предполагаемые проблемы с датчиком:

  • компьютер (ЭБУ) функционирует в аварийном режиме;
  • начинает гореть индикатор проверки двигателя;
  • сложности в запуске машины;
  • двигатель ТС начинает глохнуть;

Если автомобиль просканирован, он должен показать код неисправности.

Принцип работы датчика положения распредвала

Его работа происходит согласно принципу Холла. Этот принцип работы датчика означает, что при вращении зубчатого венца меняется элемент Холла в головке датчика. Эти изменения отправляются в блок управления, где они оцениваются для определения нужных сведений.

Крайне важно тщательно проверить датчик фаз. Проверка датчика положения не занимает много времени и может быть выполнена самостоятельно.

Признаки неисправности датчика распредвала

Если датчик неисправен, компьютер не знает, когда запускать форсунки, и может не активировать их. Плохие показания также приводят к перекосу момента зажигания, что повлияет на экономию топлива в автомобиле.

Использование этого датчика происходит одновременно с датчиком положения коленчатого вала. Это необходимо, чтобы контролировать угол опережения зажигания. Достаточно часто встречаются поломки этого датчика, которые объяснимы утечкой тепла и масла.

Это происходит из-за его расположения.

Необходимо использовать подходящее масло для двигателя. Соответственно, распределительный вал останется идеально смазанным, так как это очень важно для правильной работы двигателя.

Непрерывное движение этого компонента вызывает недостаток смазки, что значительно сокращает срок его службы.

Когда масло полностью опустится из-за того, что автомобиль не использовался в течение многих дней, масляному насосу потребуется некоторое время, чтобы отправить его в верхнюю часть двигателя.

Эта ситуация в определенных моделях двигателей вызывает проблемы с гидравлическими толкателями и, как следствие, является причиной для более серьезных проблем.

Несмотря на небольшие размеры, датчик распределительного вала считается очень ценным магнитным устройством, которое собирает и отправляет сведения о скорости распредвала ТС блоку управления двигателем.

Поскольку сигналы, которые отправляются на корпус компьютера, прерываются из-за проблем с распределительным валом, это оказывает влияние на рабочее состояние автомобиля.

Основные симптомы могут подсказать, что датчики распределительного вала, скорее всего, уже нуждаются в замене. Иногда возникают трудности с запуском машины. После того, как авто тронется, можно будет столкнуться с потерей скорости, уменьшением мощности двигателя и аномальным ускорением. Это основный признак неисправности.

Когда существует ошибка датчика распредвала, то он не будет работать должным образом. В итоге бортовой компьютер не сможет определить расположение поршней и клапанов, поэтому будет невозможно отправить данные о том, когда зажигать искру или какой должен быть импульс. Существуют различные причины неисправности и важно ознакомиться с ними.

Ошибка датчика фаз(ДПРВ)

Данная проблема может обернуться тем, что двигатель будет функционировать в попарно-параллельном режиме подачи топлива. Форсунки будут работать интенсивнее и расход топлива сильно увеличится, как и токсичность выхлопных газов. Также не исключены и проблемы с самодиагностикой. Откладывать замену крайне нежелательно.

Где находится датчик положения распредвала(датчик фаз)

Модификации V-образных двигателей снабжены ремнем ГРМ. Он находится на развале блока цилиндров, а иногда и собственным газораспределительным механизмом.

Сам распредвал закреплен в корпусе с помощью подшипников, что дает возможность ему вращаться непрерывно и постепенно. В оппозитных двигателях конструкция ДВС не допускает установку распредвала.

Однако у каждой стороны собственный газораспределительный механизм, но его функционирование синхронизировано.

Как проверить датчик положения распредвала

Итак, что нужно сделать:

  1. Начинать нужно с осмотра электрического разъема и проводов датчика. После чего убирается разъем и осматривается на наличие следов ржавчины или загрязнений. Эти проблемы мешают нормальному электрическому контакту.
  2. Важно также посмотреть, нет ли повреждений кабелей: разрывов, плохой фиксации и следов ожогов от находящихся по близости горячих деталей. Провода должны находиться далеко от свечей зажигания или катушек зажигания. Из-за их близкого расположение может быть нарушен сигнал датчика.
  3. После этих манипуляций нужно воспользоваться цифровом мультиметром. Это устройство требуется для проверки напряжения переменного тока (AC), либо постоянного (DC), в соответствии с определенным видом датчика положения коленчатого вала.
  4. В случае определенных датчиков также необходима проверка проводов с помощью электрического разъема. Однако такая проверка не во всех случаях возможна. Также можно посмотреть, получится ли извлечь разъем датчика и подсоединить медный провод к клеммам. Затем повторно вставить разъем так, чтобы два провода прошли через корпус разъема. Есть и еще один вариант — иглой проткнуть все провода. Главное не закоротить их в процессе проверки. Если используется последний метод, нужно покрыть изолентой отверстия для штифтов.

Тестирование датчика коленчатого вала может быть затруднено, если конкретный тип конструкции неизвестен. Перед подобными действиями потребуется установить, является ли датчик индукционным датчиком или генератором Холла. Их не всегда легко опознать по внешнему виду.

Если на разъеме три контакта, нельзя сделать точных заявлений о соответствующем типе. Здесь будут полезны конкретные спецификации производителя. Если тип конструкции не был окончательно уточнен, омметр нельзя задействовать для испытаний.

Напряжение от измерительного прибора, применяемого для проверки сопротивления, может вывести из строя генератор Холла!

Проверка двухпроводного индуктивного датчика распределительного вала

Как правильно проверять двухпроводной датчик:

  1. Поставить мультиметр на «вольт переменного тока».
  2. Повернуть ключ зажигания.
  3. Удостовериться в том, что хватает мощности, которая протекает по цепи. Подготовить провода мультиметра. Коснуться одним из щупов заземления, а вторым — всех проводов датчика. Если провода не находятся под напряжением, то в цепи существуют определенные неисправности.
  4. Запустить двигатель.
  5. Далее нужно щуп измерителя приставить к одному из проводов датчика, а другой щуп подставить к другому проводу. Затем проверяются показатели на дисплее глюкометра и результаты сопоставляются со спецификациями в инструкции к ТС. Изменяющийся сигнал должен быть между 0,3 и 1 вольт.
  6. Когда никаких сигналов нет, то это говорит о том, что починить датчик уже не получится и его требуется заменить.

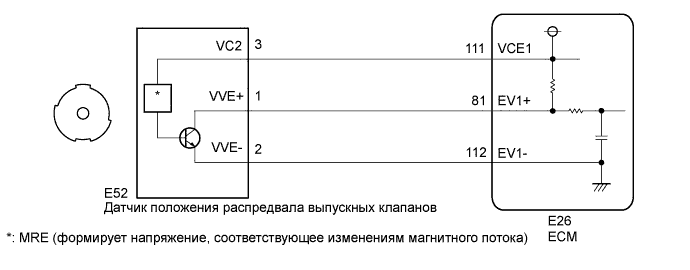

Проверка трехпроводного ДПРВ

Как протестировать дпрв датчик:

  1. Нужно установить провод питания, «земли» и сигнальный провод, затем проверить сохранность проводки, идущей к датчику.
  2. Мультиметр переводят в режим DC.
  3. Помощник должен включить зажигание без запуска мотора.
  4. Черный щуп мультиметра нужно соединиться с «землей» (деталь двигателя из металла), а красный – с проводом дпкв дпрв.
  5. Второй человек должен запустить двигатель.
  6. Нужно приложить щуп красного цвета к сигнальному проводу ДПРВ, а темный щуп к проводу заземления.

Если датчик неисправен, то напряжение будет ниже установленного в руководстве по ремонту. Когда никаких проблем не обнаружено, то причина, может быть, в различных сбоях.

Как проверить датчик распредвала мультиметром

Как проверить дпрв:

  1. Найти заземление, питание и сигнальные провода с помощью инструкции по ремонту транспортного средства.
  2. Поставить прибор на постоянное напряжение для проверки цепи датчика.
  3. Активировать зажигание, двигатель должен быть выключен.
  4. Использовать темный кабель мультиметра для «земли», а второй для провода питания.
  5. Удостовериться в показаниях прибора и провести сравнения с показаниями в руководстве.
  6. Второй человек должен запустить двигатель ТС.
  7. Коснуться заземляющего провода темным кабелем и сигнального провода красным щупом.
  8. Проверить показания и сопоставить их с информацией в руководстве по эксплуатации ТС.

Проверка ДПРВ с помощью осциллографа

Проверка датчика фаз осуществляется с помощью электронного осциллографа. Требуется подключиться к датчику и взять с него осциллограмму.

Как выглядит процедура проверки:

  • измерительный щуп нужно подсоединиться к сигнальному проводу осциллографа;
  • требуется поставить диапазон измерения напряжения до 450 В;
  • нажать на «Пуск» и снять сигнал с датчика на дисплее.

Замена датчика распредвала

Поломка или выход из строя распредвала случаются очень редко. Это достаточно дорогостоящая деталь, поэтому ремонт может быть проблемным.

Итак, как выглядит замена датчика положения распредвала:

  1. Найти датчик.
  2. Извлечь отрицательный провод аккума.
  3. Снять электрический разъем с датчика, щелкнув на язычок и выдвинув его.
  4. Удалить крепежный винт датчика. Потребуется также снимать крепежные болты.
  5. Извлечь датчик из ТС.
  6. Далее идет установка работающего датчика положения распредвала.
  7. Нужно вставить датчик прямо и совместить фланец болта с монтажным отверстием.
  8. Затем поставить крепежные винты датчика и затянуть гаечным ключом или трещоткой с помощью торцевого ключа подходящего размера.
  9. Далее требуется переустановить электрический разъем.
  10. Нужно установить отрицательный провод аккума.
  11. Подсоединяется отрицательная клемма к аккуму.

Наконец, датчик распредвала, способный определять положение распределительного вала на всех фазах его цикла вращения — для отправки этих данных в ЭБУ — занимает решающую роль в управлении двигателем.

Действительно, это позволяет ЭБУ знать положение каждого клапана и соответствующим образом регулировать в режиме реального времени количество впрыскиваемого топлива. В случае неисправности будет сложнее запустить двигатель, иногда это и вовсе становится невозможным.

Двигатель будет страдать от гораздо большего количества пропусков зажигания и даже из-за чрезмерного расхода топлива.

Проверка датчика распредвала мультиметром

Иногда может произойти так, что во время езды двигатель внезапно выключается. Одной из причин, приведших к этому может стать поломка датчика распредвала.

При этом ухудшается качество рулевого управления, снижается эффективность тормозной системы. В такой ситуации остается свернуть на обочину и затормозить.

Однако те, кто контролировал исправность этого датчика, могут избежать возникновения такой ситуации.

Что такое датчик положения распределительного вала

В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными.

На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны.

Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.

Поскольку одновременно работают четыре цилиндра, их рабочие такты чередуются. При этом необходимо, чтобы в каждом из них впускные и выпускные клапаны открывались именно тогда, когда необходимо.

В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня.

На нем имеются утолщения, направленные в определенную сторону. При повороте распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие.

Когда утолщение проворачивается клапан становится обратно, закрывая его.

Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания.

Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.

Обычно для впускного и выпускного клапанов применяются отдельные распределительные валы.

Назначение датчика положения распредвала

Этот датчик подает сигнал в управляющий блок в тот момент, когда в цилиндре происходит предельное сжатие смеси воздуха и топлива. После возгорания начинается рабочая фаза.

Для определения указанного момента для каждого из четырех цилиндров предназначен датчик положения распределительного вала.

С его помощью устройство управления может узнавать о том, что вал повернулся на определенный угол, который соответствует началу рабочей фазы.

Используемые типы датчиков

Применяются следующие типы устройств:

  • магнитного типа;
  • действующий на основе применения эффекта Холла.

Важно заметить, что их тип и количество зависят от марки машины. На некоторых из них могут применяться большее количество таких устройств. На некоторых автомобилях может присутствовать больше одного распредвала, причем для каждого из них необходим такой датчик. Проверять необходимо все его экземпляры.

В некоторых автомобилях применяется система, предназначенная для управления фазами работы цилиндров двигателя. При этом контролируются:

  • Время для открытия или закрытия клапанов.
  • Длительность периода, в течение которого клапаны открыты.
  • Насколько сильно они сдвигаются при этом.

В этом случае показания датчика используются для применения этой системы управления.

Принцип работы датчика положения распредвала

Датчик Холла действует следующим образом. Он основывается на том, магнитное поле при изменении своих характеристик влияет на движение электронов. В его работе используется прохождение тока через транзистор.

Для этого на распределительном валу находится зуб (его называют репером), который при вращении влияет на магнитное поле датчика. Резкое изменение напряжения в этот момент является сигналом, который отсылается в электронный блок управления.

На распределительном валу устанавливается специальный задающий диск. Там обычно располагаются несколько зубьев для подачи сигналов, относящихся к различным рабочим цилиндрам.

Расположение выступов на диске нужно не только для определения нужного момента времени, но и для того, чтобы электронный блок управления мог определить, к какому именно цилиндру относится данный сигнал.

Один из вариантов реализации состоит в том, что на диске размещают 7 зубьев, делая один пропуск.

Для присоединения магнитного датчика используется два провода. Здесь устройством переменный ток. Внутренняя часть представляет собой катушку в виде проводов намотанных на магнитный сердечник.

Признаки выхода из строя ДПРВ

Рано или поздно нужно ожидать того, что устройство износится. Это приведет к его поломке. Поэтому важно знать, как проверить датчик распредвала.

Наиболее частой причиной этого является неисправность обмотки или элемента, на котором она установлена.

Другие возможные причины:

  • повреждение разметочного диска, установленного на распределительном валу;
  • неисправность разъема;
  • нарушение работы внутренней цепи устройства.

Вот что происходит при нарушении его работы:

  1. Одним из признаков может быть блокировка работы мотора на одной из передач. Перейти с нее при непрерывно работающем двигателе никак не получается. Однако при полном выключении и дальнейшем включении двигателя проблема на некоторое время перестает появляться.
  2. В других случаях поломка приводит к тому, что движение автомобиля происходит в виде рывков. Одновременно при этом теряется скорость.
  3. Двигатель может начать периодически глохнуть.
  4. Нужно отметить, что в машине наряду с датчиком положения распределительного вала предусмотрен аналогичный для коленчатого вала. При поломке рассматриваемого устройства автомобиль иногда может использовать датчик коленчатого вала. При этом возможно проведение запуска двигателя.
  5. Иногда неисправность выражается в появлении осечек при зажигании.
  6. При разгоне машины чувствуются толчки.
  7. В процессе выхлопа явно слышны хлопки.
  8. Иногда искра при зажигании исчезает полностью. Обычно в результате этого наступает невозможность провести запуск двигателя.

В автомобиле, оснащенном встроенной системой диагностики при поломке датчика на дисплей будет подан сигнал Check Engine. При этом в электронной памяти будет зафиксирован конкретный код ошибки.Проверка тестером на исправность

В данной ситуации эффективной мерой будет проведение полной диагностике двигателя автомобиля. Для этой цели к диагностическому разъему потребуется подсоединить специальное оборудование для проведения проверки. С этого начинается проверка датчика положения распредвала.

Код, который определяется, выдается в виде: «PNNNN CMP». Здесь NNNN означает цифровой код, при помощи которого возможно провести идентификацию ошибки. Таким образом возможно получить следующую информацию:

  • сообщение 0340 говорит о полном отсутствии сигнала, получаемого от датчика;
  • код 0341 сигнализирует о неправильной фазе газораспределения;
  • в случае поступления 0342 речь идет о слишком низком уровне получаемого от этого устройства сигнале;
  • при 0343 наоборот — он выше, чем должен быть;
  • если ошибка соответствует 0344, то это признак того, что получаемый сигнал будет с перебоями.

Согласно полученному коду можно предпринять соответствующие действия по ремонту.

Как проверить датчик положения распредвала мультиметром

При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.

Для осмотра датчик откручивают и снимают фишку

Схема проверки

Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства.

Вот как можно проверить датчик распредвала мультиметром:

  1. Нужно найти этот датчик и отсоединить его. Сначала необходимо произвести осмотр на предмет обнаружения повреждений или ржавчины. Важно убедиться, что на проводах отсутствуют следы расплавления или обрывы.
  2. Необходимо убедиться, что провода не прикасаются ни к свечам, ни к катушкам зажигания. В этом случае могут возникать помехи, заглушающие сигнал датчика.
  3. Необходимо для проверки использовать мультиметр. С его помощью проверяют сигнал на проводах, подсоединенных к датчику. Если он магнитный, то измерять придется переменное напряжение.
  4. Нужно попросить другого человека повернуть зажигание и не производить при этом запуска двигателя. Один из проводов тестера соединяют с «землей», другие — с проводом датчика. Если нет напряжения, то имеет место полная неисправность этого компонента.
  5. Далее проводят запуск двигателя и соединяют провода мультиметра с проводами датчика. Параметры должны соответствовать данным, указанным в техническом руководстве транспортного средства.

Для трех проводного датчика проверка делается аналогичным образом. Однако нужно будет проверить напряжение между каждой парой проводов из трех.

Признак неисправности датчика распредвала — DRIVE2

Состояние вашего авто контролируются «умными» приборами-датчиками, сигналы от которых поступают на управляющий компьютер по ходу движения машины. Один из них – датчик положения распределительно вала (ДПРВ), устройство крайне необходимое для стабильного контроля.

ДПРВ – основные функцииПризнаки неисправности датчика распредвала могут быть различными.

Сам прибор, как уже понятно из наименования, осуществляет контроль за стабильностью функционирования двигателя, положением кулачкового вала в определенные моменты времени, распределением поступившей в цилиндры топливной смеси, выхлопом.

То есть, над работой всего мотора в целом. А поступившие в компьютер сведения являются важными и для зажигания, и для запуска. Без этого современная машина не сдвинется и не заведется.

Принцип действияДПРВ имеет довольно простое устройство. Он сделан из магнита, который соединен с распознающей системой.

При помощи замыкания зубчика на кулачковом (распределительном) вале устройство передает сигнал-импульс на компьютер автомобиля. А тот, в свою очередь, постоянно осведомлен о положении поршня.

Это позволяет с точностью впрыскивать горючее, формировать воздушно-топливную смесь и зажигать ее в необходимый момент при запуске двигателя.

Симптомы неисправности датчика распредвала

— На некоторых автомобилях при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной передачи, до тех пор, пока вы не выключите двигатель и снова его не запустите. Это может повторяться с определенной цикличностью.

— Если датчик распредвала во время движения автомобиля начинает некорректно работать, вы можете почувствовать, что машина начала двигается рывками, теряя скорость.

— При неисправности датчика распредвала вы можете столкнуться с заметной потерей мощности двигателя. Например, ваша машина не сможет разогнаться выше 60 км/час.

— Двигатель может глохнуть с перерывами из-за неисправности датчика СМР

— При выходе из строя датчика вы заметите плохую работу двигателя: потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п.

— На некоторых моделях автомобиля при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу запуска двигателя

Как самостоятельно проверить датчик? Безусловно, чтобы сделать наиболее результативный ремонт или замену ДПРВ, необходимо воспользоваться услугами специалиста на СТО. Соответствующую нормативам поверку устройства можно произвести осциллографом.

Но иногда так случается, что воспользоваться услугами сервиса не представляется возможности в данный момент. Обладая обычным вольтметром и определенными навыками, вы сможете проверить устройство или заменить его.

Конечно же, филигранной точности проверки в «домашних условиях» добиться довольно трудно, но что-либо реальное предпринять – вполне возможно. Проверяем наличие тока по всей электрической цепи автомобиля, в проводах, ведущих непосредственно к датчику. Для этого включаем зажигание, замкнув цепь, предварительно сняв провода с ДПРВ.

Если напряжения в проводах нету, то причина в них (возможно, где-то пропадает контакт).

Если вы видите признаки неисправности датчика распредвала при наличии тока в цепи и проводах, ведущих к устройству, то продолжаем проверку следующим образом: один из контактов вольтметра прикрепляем на сигнальный контакт устройства, другой замыкаем на питание. И если вольтметр не показывает каких-либо изменений при вращении стартером, то значит, «виноват» сам ДПРВ, и его необходимо заменить (при наличии нового, это также можно сделать самостоятельно).

Как проверить датчик фазы распредвала мультиметром

На все инжекторные автомобили установлен датчик фазы распредвала, который считывает информацию о работе распредвала двигателя и тут же передает импульс на электронный блок управления автомобиля.

Датчики фазы распредвала

Датчик фазы распредвала установлен на на торце головки блока двигателя. Он имеет фиксированное положение установки. Принцип его работы ничем не отличается от принципа работы других электромагнитных датчиков положения.

Признаки неисправности датчика фазы распредвала:

повышенный расход топлива,резкое снижение динамики автомобиля,затрудненный запуск двигателя,двигатель работает с перебоями, и глохнет при сбросе педали газа,на панели приборов загорается иконка неисправности «check»

Коды ошибок при неисправном датчике фазы распредвала:

Р0340 Датчик положения распределительного вала неисправен (Ошибка датчика фазы)Р0342 Датчик положения распределительного вала низкий уровень сигналаР0343 Датчик положения распределительного вала высокий уровень сигна

Датчики положения фаз распредвала бывают двух видов: двухпроводный (индуктивного типа) и трехпроводный (основанный на эффекте Холла). Проверка двух типов датчиков немного различается.

Но первое, что нужно проверить в любом датчике, это резиновое уплотнительное кольцо, так как его деформация является частой причиной неисправности, чистоту контактов, целостность соединительной колодки датчика и подводящих проводов.

Проверка двухпроводного датчика (индуктивного типа):

Заведите двигатель автомобиля,Переведите мультиметр в режим измерения напряжения,Один щуп мультиметра подсоедините к одному контакту датчика, второй щуп — к другому. При исправном датчике мультиметр будет показывать колеблющееся напряжение от 0 до 5 В.

Если напряжения не будет изменяться или его нет совсем — датчик неисправенРазъем датчика фазы распредвалаРазъем датчика фазы распредвала

Проверка трехпроводного датчика фазы распредвала:

Подсоедините один щуп мультиметра к сигнальному контакту датчика (чаще всего средний), а второй на вход системы управления,Прокрутите двигатель стартером.

Мультиметр должен показать колеблющееся напряжение от 0 до 5 В. Если напряжения не будет изменяться или его нет совсем — датчик неисправен .

Датчик фазы распредвала ремонту не подлежит, поэтому неисправный датчик заменяется на новый.

Как проверить датчик распредвала на шевроле лачетти

Главная » Разное » Как проверить датчик распредвала на шевроле лачетти


Как проверить проводку ДПРВ Лачетти: Напряжение и Сопротивление

Проверить проводку датчика положения распределительных валов (ДПРВ) Лачетти совсем не сложно. Достаточно иметь мультиметр, ключ на 10 мм и двадцать минут времени.

О том, что такое ДПРВ и зачем он нужен можно прочитать в статье ДПРВ Лачетти

Мы же остановимся на диагностике проводки этого датчика.

Если Ваш Шевроле Лачетти засветил «чек» на панели приборов, а диагностика показала ошибки типа P0341 или P0342, то это значит, что проблемы с датчиком положения распределительных валов.

Естественно, замена датчика должна решить эту проблему. Но не всегда…

Бывает так, что сменив датчик, ошибка либо совсем не исчезает, либо появляется снова через несколько км. Всему виной то, что кроме неисправности самого ДПРВ, может быть неисправна его проводка.

Провода к датчику положения распредвалов

Поэтому необходимо провести её диагностику, а также замер приходящих напряжений.

Сделать это не сложно.


Проверка напряжений проводки ДПРВ

На колодку ДПРВ приходит три провода:

  • питание 12 В через предохранитель ef21 (15А)
  • общий (минус, масса) от ЭБУ
  • сигнальный от ЭБУ

Первым делом проверим напряжения на колодке датчика. Для этого снимаем декоративную накладку двигателя и находим наш заветный ДПРВ

Датчик положения распределительного вала Лачетти

Снимаем с него колодку проводов. Переключаем мультиметр в режим измерения напряжения. Чёрный провод мультиметра подключаем к корпусу двигателя (масса).

Включаем зажигание. Но двигатель не заводим!!!

Подключаем красный щуп к первому контакту колодки ДПРВ. На дисплее мультиметра должны засветится показания около 12 вольт. Если этого не произошло, тогда проверяем предохранитель ef21

Подключаем щуп ко второму контакту. Здесь показания должны быть равны нулю

Chevrolet Lacetti Руководство по ремонту PDF

Chevrolet Lacetti — переднеприводный среднеразмерный автомобиль (класс «С» по европейской классификации), созданный южнокорейским автопроизводителем GM Daewoo. Заводской порядковый номер J200. Он выпускается в виде 4-дверного седана, 5-дверного хэтчбека и 5-дверного универсала.

Модель пришла на смену Daewoo Nubira . Седан и универсальный дизайн разработан в итальянском ателье Pininfarina, хэтчбек. Дизайн был создан итальянской студией Giorgetto Giudjaro.Автомобиль представлен летом 2003 года, выпущен в 2004 году.

В 2009 году Chevrolet Lacetti и Chevrolet Cobalt заменили Chevrolet Cruze на новую модель GM для всех рынков Chevrolet Cruze.

Кроме того, двигатель Chevrolet Cruze объемом 1,6 л после соответствующей модернизации был позаимствован у Chevrolet Lacetti SE. А вот еще 1,6-литровый мотор Chevrolet Cruze был взят из Opel Astra и не имеет ничего общего с аналогом двигателя 1.8 литров от Chevrolet Lacetti SX или CDX.

С 2013 года на рынке предлагается седан Daewoo Gentra на базе 1,5-литрового бензинового двигателя Chevrolet Lacetti мощностью 107 л.с.

.

Как заменить датчик распределительного вала менее чем за 20 минут

Узнайте, как заменить датчик распределительного вала двигателя в вашем автомобиле. Мы — команда сертифицированных механиков ASE, которые создали это руководство по обслуживанию. чтобы помочь вам сэкономить деньги.

Как это работает?

Датчик положения распределительного вала вашего двигателя предназначен для подсчета оборотов распредвал внутри двигателя во время его работы. Используя металлический таймер где-нибудь на распредвале, это датчик использует магнитное поле, которое создается, а затем разрушается, что считается за единицу. революция.Эта информация затем отправляется на компьютер автомобиля и затем фигурирует в уравнении операционной программы. Этот датчик может иметь сокращение от CMP или CMS.

Где это находится?

Датчик кулачка расположен в клапанной крышке рядом с верхней частью двигателя или они могут быть расположены спереди или сзади головки блока цилиндров, как на картинке. ниже.

СПОНСОРНЫЕ ССЫЛКИ

Признаки неисправного датчика распределительного вала

Когда датчик кулачка выходит из строя, он заставит загореться индикатор проверки двигателя и выдать код неисправности.Это может также приводить к резкой работе двигателя при движении автомобиля на крейсерской скорости или на холостом ходу. Из-за отсутствие информации обратной связи с компьютером эта проблема датчика может вызвать двигатель спотыкается или колебания. Хотя некоторые думают, что двигатель не запустится, если этот датчик сработает. но это просто неправда, потому что компьютер всегда будет использовать коленчатый вал датчик угла поворота, позволяющий двигателю работать.

Что идет не так?

Внутри кулачкового датчика есть медные провода небольшого сечения, которые тепло и вибрация двигателя.Со временем эти обмотки могут сломаться или короткое замыкание, которое мешает датчику считывать магнитные вращение распредвала.

Безопасно ли водить машину?

Когда датчик угла поворота распредвала выходит из строя, одна часть необходимой информации работать двигатель теряется. К счастью, на компьютере хватит информация от остальных датчиков, чтобы двигатель работал. В компьютер заменит отсутствующие данные альтернативным значением.это действие вызывает двигатель потерял небольшое количество мощности и экономии топлива.

Стоимость услуг

Стоимость обслуживания датчика положения распределительного вала

зависит от производителя и местонахождения датчик. Если вы выполняете работу в ремонтной мастерской или у дилера, будет стоить от 180 до 250 долларов США. В то время как если вы выполняете работу Сам датчик будет стоить от 25 до 65 долларов США.

СПОНСОРНЫЕ ССЫЛКИ

Каков срок службы кулачковых датчиков?

Эти датчики должны служить в течение всего срока службы автомобиля и в большинстве случаев, но как со всей электроникой они могут выйти из строя в любой момент.

Посмотрите видео!

Затем следуйте инструкциям, чтобы получить дополнительные советы и информацию, которая регулярно обновляется.

Приступим!

Начните с того, что автомобиль стоит на ровной площадке в парке с выключенным двигателем и комплект аварийного тормоза. Хотя внешний вид двигателя будет отличаться, процесс аналогичен для большинства автомобилей. Вы можете получить запасные части и инструменты на Amazon или местный магазин запчастей или автомобильный дилер.

Необходимые инструменты и материалы

СПОНСОРНЫЕ ССЫЛКИ

  • Замена датчика угла наклона распредвала
  • Набор инструментов
  • Защитные очки и перчатки
Шаг 1

Снимите датчик распределительного вала: Найдите датчик, осмотрев переднюю часть, задняя и верхняя часть двигателя. Эти датчики находятся в поле зрения и будут к ним прикреплен двух- или трехжильный соединитель.

Используйте небольшую отвертку с плоским лезвием (стандартную) или кирку, чтобы отсоединить электрический разъем. язычок для снятия разъема с датчика. Осторожно вытащите разъем из датчик. Он может немного застрять из-за герметичного уплотнения внутри разъем, который предназначен для защиты от влаги.

Используя торцевой ключ на 8 или 10 мм (в большинстве случаев), снимите распредвал. болт крепления датчика, повернув его против часовой стрелки.Обычно бывает только один болт.

СПОНСОРНЫЕ ССЫЛКИ

Иногда эти болты могут быть перетянуты на заводе, что вызывает резьба болта растягивается и ослабляется. Осмотрите резьбу на предмет повреждений. и при необходимости замените болт.

Возьмитесь за датчик и вращающим движением вытащите датчик из корпус. Это тоже может немного застрять из-за уплотнительного кольца круглого сечения. предназначен для контроля моторного масла.

После извлечения датчика из корпуса или крепления проверьте электрические клеммы на предмет повреждения и коррозия, которые ухудшают работу датчика.

Шаг 2

Установить новый датчик распредвала: После старого датчик был удален, протрите его, чтобы вы и сравните новый датчик с обеспечить правильную установку. Убедитесь, что датчик имеет новое кольцевое уплотнение, чтобы избежать утечка масла после установки нового датчика.Иногда будет быть незаметным обновлением производителя датчика, которое изменит его внешний вид немного.

СПОНСОРНЫЕ ССЫЛКИ

Используйте магазинное полотенце, чтобы очистить место, чтобы избежать протечек. Затем примените небольшое количество моторного масла или WD40 на уплотнительное кольцо и осторожно опустите датчик на место. Масло помогает смазать уплотнение, что поможет Избегайте повреждения уплотнения во время установки.

Вставьте крепежный болт и заведите его вручную, чтобы избежать перекрестной резьбы. Избегайте заворачивания болта при использовании розетки.

Используйте небольшой торцевой ключ или гаечный ключ и затяните крепление датчика. болт. Этот болт не обязательно должен быть очень затянут, поскольку он удерживает только датчик. на месте. Согласно спецификации крутящий момент составляет около 2 фунтов.

СПОНСОРНЫЕ ССЫЛКИ

Осмотрите разъем проводки, чтобы убедиться, что на нем нет жира и грязи. и коррозия.При необходимости очистите перед установкой на новый датчик. Осмотрите проводку разъема, потому что обычно именно здесь происходят.

Надежно установите электрический разъем, протолкнув его внутрь по направлению к разъем. Когда он будет полностью установлен, вы должны услышать щелчок.

После установки нового датчика дважды проверьте монтаж. болт и соединение для обеспечения правильной установки.После завершения ремонта подключите считыватель кодов, чтобы очистить коды и запустить двигатель. Сканер кода выдаст сообщение «ПРОЙДЕН», свидетельствующее об успехе вашей работы.

Есть вопросы?

Если у вас есть вопросы по датчикам распредвала, посетите наш форум. Если тебе надо машина совет по ремонту, обратитесь в наше сообщество механиков, которые будут рады помочь. Наш сервис всегда на 100% бесплатный.

СПОНСОРНЫЕ ССЫЛКИ

Надеемся, вам понравилось это руководство и видео.Мы создаем полный набор руководства по ремонту автомобилей. пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены каждый день.

Статья опубликована 06.06.2018

.

Как подтвердить код ошибки P 0340 на Nissan, проверив датчик кулачка «Автоматическое обслуживание и ремонт :: WonderHowTo

. Тот факт, что ваш автомобиль показывает код ошибки, не означает, что вы должны тянуть какие-либо детали. Это видео покажет вам, как подтвердить код ошибки P 0340 на Nissan (неисправный датчик кулачка) с помощью лабораторного прицела для проверки датчика кулачка.

Пожалуйста, включите JavaScript, чтобы посмотреть это видео.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

.

Chevrolet Lacetti Daewoo 96253544 Датчик положения распределительного вала двигателя

Описание продукта

Chevrolet Lacetti DAEWOO 96253544 Датчик положения распредвала двигателя

Наименование Chevrolet Lacetti DAEWOO 96253544 Номер датчика положения распределительного вала двигателя
Заявки Chevrolet Lacetti DAEWOO
Количество Больше количества, лучше цена.
Оплата T / T, Paypal, western union
Деталь упаковки

Пузырьковый мешок + внутренняя коробка + внешняя коробка

Изображение для Chevrolet Lacetti DA 96253544 Датчик положения распределительного вала двигателя

Упаковка и доставка

Примечание

1.Детали обычно отправляются вскоре после подтверждения оплаты (Sat. & Sun.excluded)
2. Детали будут отправлены DHL, UPS, EMS, морем по запросу клиента.
3. Для небольшого количества мы будем использовать экспресс-доставку для вас. Для оптовых заказов мы отправим по морю.

Условия оплаты

1. Способы оплаты: Western Union, T / T, безопасный платеж, Money Gram
2. Условия оплаты: 30% от общей суммы до массового производства, остаток до отгрузки.

Информация о компании.

Компания Guangzhou Yu Meng Yang Auto parts Co. , Ltd была основана в 2003 году и является ведущим мировым оптовым продавцом автомобильных систем EFI.
Наш склад имеет площадь 2500 квадратных метров и логистический центр в Китае. Компания имеет в Ханчжоу, Шэньяне, Чэнду, Синьцзяне, Цзинань, Шанхай и других местах для создания филиалов, создала сеть авторизованных агентов в крупных городах по всему Китаю, чтобы предоставлять услуги в соответствии с рыночным спросом.
Мы обещаем, что до тех пор, пока продукция системы EFI, у нас есть возможность предоставлять клиентам продукцию отличного качества по разумной цене.

Почему выбирают нас?

1. У нас есть более 5000 шаблонов на ваш выбор.
2. Наши сотрудники имеют более чем 5-летний опыт работы с автозапчастями, мы будем рады видеть вас в любое время.
3. Все наши продукты прошли испытания и получили сертификаты.

FAQ

1. Цена: Мы предложим вам лучшую цену в зависимости от вашего количества, поэтому, когда вы делаете запрос, сообщите нам, какое количество вы хотите.
3. Фрахт: Менее 100 кг посоветуйте Курьер. 100кг -500кг советуют воздушные перевозки. Более 500кг советуют морские перевозки. (однако мы поможем вам выбрать лучший вариант)
4. Условия оплаты: 30% от общей суммы до массового производства, 70% остаток до отгрузки.
5. Срок поставки: около 7-30 дней после количества.

МЫ ДУМАЕМ, НАШИ ПРОДУКТЫ ДАЮТ ВАМ ПРЕОДОЛЕНИЕ КОНКУРЕНТОВ !!

.


Смотрите также

  • Как снять задний бампер на шевроле круз хэтчбек
  • Как отпустить ручник на шевроле авео
  • Как прокачать тормоза на мерседес спринтер с абс
  • Как стоят карданы на ниве шевроле
  • Как разобрать дверь шевроле орландо
  • Что лучше тойота королла шевроле круз
  • Что лучше логан или шевроле авео
  • Как подключить телефон к мерседесу через блютуз
  • Как установить птф на шевроле лачетти
  • Как проверить шаровые опоры нива шевроле
  • Как снять топливный фильтр на шевроле лачетти

Как проверить датчик положения распредвала?

Search — Remove Shortcode

Поиск материалов

plg_search_jcomments

Войти

Регистрация

  1. Главная
  2. Блоги
  3. Все по ремонту автомобилей
  4. Как проверить датчик положения распредвала?

Пятница, 01 сентября 2017

  • Датчик, контролирующий размещение распредвала на автомобиле, является важным элементом. От функциональности данного устройства зависит работоспособность всего узла. ДПРВ, он же датчик фаз – это электронный компонент, который отслеживает положение распредвала в определенных интервалах времени. Сигналы с датчика направлены в механизм, управляющий машиной – ЭБУ и в простонародии «мозги». Происходит замыкание зубчика, установленного на валу. Моментально компьютер оповещают относительно размещения поршня. Это позволяет четко осуществить впрыск, чтобы сформировалась необходимая смесь.

    Датчик положения распределительного вала во всех ДВС автомобилей, на которых он устанавливается, чаще всего имеет один и тот же алгоритм работы и завязан он на, так называемом, эффекте Холла — в тот момент, когда полупроводник проходит сквозь постоянное магнитное поле, в нем изменяется вектор направления заряженных частиц. Если говорить конкретно про принцип работы ДПРВ, то проще всего объяснить это так: в самом датчике находится магнит, который создает магнитное поле, в свою очередь, на зубьях колеса распредвала размещен металлический зуб(его еще называют репером). Как только этот зуб проходит зону действия магнитного поля, то создается импульс напряжения на сигнальном контакте датчика положения распределительного вала, который, в свою очередь, уже идет на обработку в «мозги» двигателя.

    Стоит определить симптомы поломок рассматриваемого датчика. В сервисе пользуются специальным прибором —  осциллографом. Эксплуатируя авто, попадает грязь на установку — датчик неправильно функционирует, появляются расхождения в показателях. Как правило, главными симптомами являются: учащенный стрекот топливных форсунок, троение двигателя на холостых оборотах, увеличение расхода топлива на 20-30%, подтупливание на низах, богатая топливная смесь и как ее следствие — резкий запах из выхлопной трубы. Так же, если датчик не просто барахлит, а полностью вышел из строя, то двигатель не заведется, либо заведется, но ДВС через короткое время заглохнет.

    Теперь о том, где обычно на автомобилях устанавливается ДПРВ? Определить точное положение ДПРВ поможет книга по ремонту и эксплуатации конкретно вашего автомобиля, но, как правило, он находится либо в районе звезды распредвала, либо на задней крышке распредвала. Частенько бывает, что на некоторых автомобилях добраться до необходимого датчика достаточно сложно и трудозатратно.

    Но, если Вы все таки добрались до датчика, то вот алгоритм, который позволит своими руками продиагностировать его:

    1. Для проверки целостности проводки, которая подключается ДПРВ к электроцепи, отключим фишку от датчика;

    2. Включаем зажигание автомобиля;

    3. Замыкаем цепь через вольтметр. В том случае, если цепь имеет напряжение, то это означает, что проводка целая. Если в цепи напряжения нет, то нужно искать обрыв в проводке.

    4. Первый измерительный щуп вольтметра замыкаем на 12В, второй на сигнальный контакт датчика;

    5. Крутим стартер. В том случае, если стрелка на циферблате вольтметра осталась в состоянии покоя, то это означает, что датчик «приказал долго жить».

    Стоит отметить, что данный метод диагностики датчика распредвала скорее относится к старым автомобилям, которых нельзя продиагностировать через диагностические разъемы. Найти проблему работы датчика в современных автомобилях намного проще и быстрей, подключив к ЭБУ автомобиля диагностическое оборудование, либо к компьютеру, на котором установлено диагностическое ПО. Как правило, об ошибки работы датчика положения распредвала, автомобиль оповестит вас самостоятельно, включившейся сигнальной лампой на приборной панели и появлением симптомов в работе двигателя, о которых я упоминал выше. При подключении диагностического оборудования, если проблемы в ДПРВ, то, скорей всего, обнаружатся ошибки с кодом P0340, P0341, P0342, P0343 или P0344. Подробней об этих и других ошибках можно посмотреть ЗДЕСЬ.

    Замена датчика положения распредвала на автомобилях с бензиновым ДВС, если это потребовалось, не вызывает трудностей. Но вот установку ДПРВ в движки с блоком управления, который отвечает за распределение фаз, лучше доверить специалисту сервисцентра. Установка датчика на дизельных двигателях так же имеет свои нюансы, поэтому лучше работу доверить знающему специалисту.



    Видео о том, как проверить ДПРВ своими руками:

    Видео о том, как поменять датчик положения распредвала на примере автомобиля Лада Калина:



Автор

Super User

Комментируют

Топ блоги

Volvo представила в Женеве свой универсал V90

Новости компании Haima 2016.

Новый Q2 от AUDI

Старт Чемпионата Формулы 1 2016

Обзор Haval h2 2016.

Блог с полезной информацией о двигателях ЯМЗ

15. 07.2022

За что отвечает датчик распредвала и как провести его диагностику

Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала (5344.1130544-10) несложна, сама процедура проводится достаточно просто.

Датчик распределительного вала (87238) — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Датчики положения распределительного вала стали устанавливать на двигатели с разделенным (фазированным) впрыском топлива приблизительно с 2005 года.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

  1. Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).

  2. Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На дизельном двигателе датчик положения распределительного вала работает иначе сравнительно с бензиновым аналогом. Импульсы от датчика фиксируют положение поршня в ВМТ не в 1-ом цилиндре, а во всех. Подобное решение позволяет добиться максимально точного определения положения распредвала по отношению к коленвалу. В дизеле ДПРВ отвечает за эффективность запуска и стабильность работы силового агрегата данного типа на разных режимах эксплуатации.

В дизеле определенные изменения конструкции присутствуют на задающем диске. Зубья на указанном элементе выполнены для каждого цилиндра ДВС и устанавливаются на определенном расстоянии. В качестве примера рассмотрим дизельный двигатель, который имеет 4 цилиндра (53442.1000146-01, 53442.1000186-01. В таком моторе задающий диск имеет 7 зубьев (4 зуба основные, расположены под углом в 90 градусов по отношению друг к другу). Также имеются дополнительные 3 зуба, позволяющие идентифицировать цилиндры по отдельности. Эти зубья расположены на определенном удалении от основных, чтобы точно определить положения поршня в каждом отдельно взятом цилиндре.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Способы проверки датчика распредвала

2 – датчик частоты вращения коленчатого вала; 3 – датчик температуры и давления масла; 4 – датчик температуры и давления воздуха; 5 – датчик температуры и давления топлива; 6 – датчик частоты вращения распределительного вала .

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).

Отсоединить «фишку» от датчика, отщелкнув фиксатор.

Демонтировать датчик из его посадочного места.

На «фишке» датчика для дизельных двигателей ЯМЗ

  1. Контакт 1 (провод 2.09) – ЭБУ контакт 2.09 выходной сигнал;

  2. Контакт 2 (провод 2.10) – ЭБУ контакт 2.10 масса датчика.

Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).

Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.

Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).

Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.

Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).

Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90…100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Обратите внимание, что желательно проверять не только датчики, уже установленные на двигатель, но и вновь купленные, поскольку всегда существует риск покупки бракованного товара.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

Замена датчика положения РВ

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

  • При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.

  • Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).

  • В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно это ключ на 10 мм.

  • После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.

  • Установка нового датчика выполняется в обратной последовательности.

  • Присоединить минусовую клемму к аккумулятору.

  • При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Заключение

Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры. Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для двигателей ЯМЗ можно посмотреть в каталоге в разделе электрооборудование.


Как проверить датчик положения коленчатого вала

Работа инжекторного двигателя, включая системы подачи топлива и зажигания, подчиняется показаниям датчика положения коленчатого вала (ДПКВ). Датчик отслеживает и сообщает контроллеру инжектора данные о положении коленчатого вала, формируя короткие всплески импульсов.

Как работает ДПКВ

Работа датчика основана на эффекте Холла, благодаря которому в катушке индуктивности, при прохождении через магнитное поле формируется импульс электродвижущей силы (ЭДС). Магнитное поле меняется, когда мимо датчика проходит сигнальная шестерня коленчатого вала, на которой нарезаны зубцы. Промежуток, занимающий место двух зубцов подает контроллеру сигнал о приближении к верхней мертвой точке (ВМТ) первого цилиндра и дает команду на начало отсчета, мелкие зубцы сообщают о положении коленчатого вала в реальном времени.

Неисправности ДПКВ

Наиболее частые неисправности датчика коленвала:

  • повреждение корпуса;
  • обрыв катушки индуктивности;
  • межвитковое замыкание;
  • окисление контактов.

Неисправности, не связанные с датчиком, но влияющие на его работу:

  • повреждение одного или более зубцов шестеренки;
  • намагничивание шестеренки;
  • изменение расстояния между датчиком и шестеренкой.

При повреждении корпуса ДПКВ возможно попадание в него воды и грязи. Нередко это приводит к обрыву обмотки и межвитковому замыканию. Если обмотка оборвана, то ЭДС в ней не формируется и завести двигатель невозможно. При межвитковом замыкании ЭДС формируется, но его сила и форма не соответствуют расчетным, в результате возникают ошибки, которые меняют режим работы инжектора. Такие ошибки появляются если не постоянно, то достаточно часто, поэтому внезапное изменение работы двигателя должно насторожить водителя. При окислении контактов колодки и клемм проводов, которые подключены к ДПКВ, сигнал пропадает без предупреждения и нередко неожиданно возвращается.

Если ремонт или диагностика ДПКВ выполнены неправильно, возможно намагничивание шестеренки, в результате чего меняется форма и напряжение ЭДС. Ошибки в обслуживании двигателя могут привести к потере шестеренкой одного или нескольких зубцов, в результате чего нарушается весь алгоритм работы инжектора, потому что возникают две «нулевые» точки, от которых необходимо вести отсчет. Неправильная установка ДПКВ после диагностики или ремонта приводит к изменению расстояния между зубцами и датчиком, что сильно влияет на форму и напряжение ЭДС.

Видео — Диагностика датчика Холла

Как проверить ДПКВ

Существуют четыре метода проверки, которые позволяют определить состояние ДПКВ и шестеренки, а также их влияние на работу инжектора. Для каждого из методов необходимо свое оборудование, а также различается точность проверки. На переднеприводных автомобилях с поперечным расположением мотора для проверки ДПКВ потребуется снять колесо со стороны датчика. На переднеприводных с продольным расположением двигателя, а также на заднеприводных проверку выполняют либо сверху, через подкапотное пространство, либо снизу. Во втором случае потребуется поднять перед автомобиля. О том, как это сделать безопасно, читайте в статье (замена и восстановление амортизаторов).

  • Визуальный метод

Для него необходимо очистить ДПКВ, место установки и сигнальную шестерню. После чего отметить положение датчика и демонтировать его. После демонтажа датчик отмывают и протирают чистой тряпкой, смоченной спиртом или бензином. Очистив ДПКВ, его осматривают в поисках трещин, царапин, вмятин и других повреждений. При обнаружении любых повреждений датчик необходимо заменить.

  • Проверка с помощью тестера

Такая проверка позволяет оценить примерное состояние датчика, но не учитывает влияние шестеренки и других факторов. Для проверки снимите и очистите датчик, как описано выше, после чего тестером измерьте сопротивление. В зависимости от модели ДПКВ сопротивление обмотки исправного датчика от 600 до 900 Ом. Но такая проверка не определяет межвитковое замыкание, разве что замкнутыми оказалось не меньше четверти рядов обмотки. После этого подключите тестер в режиме милливольтметра к выходам датчика и несколько раз проведите стальной отверткой рядом с сердечником. Исправный датчик покажет всплески напряжения до 0,1 – 0,3 вольта (зависит от модели, массы отвертки и скорости ее движения).

  • Проверка с помощью измерителя индуктивности

Нередко режим измерения индуктивности встречается на цифровых тестерах (мультиметрах). Если такого тестера нет, необходимо приобрести любой измеритель индуктивности с точностью до 10 миллиГенри (мГн). В зависимости от модели нормальная индуктивность составляет 200 – 400 мГн.

  • Проверка с помощью осциллографа

Для проверки вам понадобится цифровой осциллограф с автоматической регулировкой напряжения и частоты и входным сопротивлением не меньше 100 кОм или цифровой сканер для инжекторных автомобилей, с режимом визуальной индикации. Подключите «землю» осциллографа к кузову автомобиля или минусовой клемме аккумулятора, а сигнальный вход к любому выводу ДПКВ. Включите зажигание и заведите двигатель. Наблюдайте за работой датчика с помощью осциллографа. При увеличении оборотов двигателя должно возрастать и напряжение на выходе ДПКВ. На 4 – 5 тысячах оборотов напряжение должно превысить 200 вольт.

Внимательно отслеживайте показания осциллографа, на один оборот коленчатого вала должен быть лишь один провал, соответствующий ВМТ первого цилиндра. При изменении скорости вращения двигателя осциллограф будет приспосабливаться, изменяя режим входного напряжения, но при работе на одинаковых оборотах отклонение в значении напряжения не должно превышать 5 процентов. Более серьезное отклонение говорит о намагниченности сигнальной шестеренки. Два или более провалов на одном такте говорят о том, что шестеренка потеряла один или несколько зубцов. Постоянно меняющиеся в пределах 10 – 15 процентов показания напряжения говорят о том, что датчик плохо закреплен и вибрирует или присутствует биение сигнальной шестерни коленчатого вала.

10 признаков неисправности датчика положения распределительного вала в вашем автомобиле

от администратора 24 декабря 2020 г.

Датчик положения распределительного вала контролирует частоту вращения и положение распределительного вала . Он отправляет собранные данные в модуль управления двигателем . Затем модуль ECM может определить необходимое количество топлива и синхронизацию искры .

Распространенные причины Неисправность датчика положения распределительного вала

Как и любой другой компонент вашего автомобиля, датчик положения распредвала может выйти из строя . Датчики положения распределительных валов обычно выходят из строя из-за нормального повседневного износа и аварий.

Признаки неисправности датчика положения распределительного вала

Обычно при неисправности датчика положения распределительного вала вы можете увидеть несколько предупреждающих знаков. Обращайте внимание на следующие распространенные симптомы:

  • Плохая экономия топлива : Неисправный датчик положения распределительного вала передает неточные данные в модуль управления двигателем . С неверной информацией ваш двигатель не сможет работать так эффективно, как должен, что приведет к потреблению большего количества топлива .
  • Остановка : Когда топливные форсунки не подают надлежащее количество топлива, двигатель может заглохнуть.
  • Двигатель работает на холостом ходу примерно : Неравномерная работа двигателя на холостом ходу может быть вызвана неисправностью датчика положения распределительного вала . Эта проблема более очевидна, когда двигатель работает на холостом ходу.
  • Колебание : Колебание во время ускорения — это распространенная проблема , с которой вы можете столкнуться при неисправности датчика распределительного вала .
  • Неудачный тест на выбросы : Если двигатель работает неправильно, он не сможет эффективно сжигать топливо. Это может привести к увеличению выбросов .
  • Запах газа : Несгоревшее топливо может выйти из выхлопной трубы, что может вызвать заметный запах газа.
  • Автомобиль не заводится : Со временем, по мере выхода из строя датчика положения распределительного вала, ослабевает сигнал, который он отправляет в модуль управления двигателем. Когда двигатель перестанет получать сигнал, вы не сможете запустить свой автомобиль.
  • Пропуски зажигания в двигателе : Неисправный датчик положения распределительного вала может привести к пропуску зажигания в двигателе.
  • Проблемы с переключением передач : Данные, отправленные в модуль управления двигателем, могут остановить передачу от правильного переключения передач. В некоторых автомобилях есть функция безопасности, которая переводит автомобиль в «режим бездействия ». Это помогает предотвратить серьезное повреждение двигателя.
  • Горит индикатор проверки двигателя : Когда с вашим автомобилем возникает проблема, загорается индикатор проверки двигателя. Свет может срабатывать по разным причинам. Если на приборной панели загорается сигнальная лампа, попросите механика как можно скорее выполнить диагностическое сканирование , чтобы определить точную проблему. Если свет мигает, остановитесь, как только это будет безопасно, и выключите машину. Вызовите для буксировки. Не продолжайте движение на своем автомобиле.

Замена датчика положения распределительного вала

Если вы испытываете симптомы неправильного положения распределительного вала, запишитесь на прием сегодня. Немедленное решение проблемы может предотвратить дополнительные неисправности и более высокие счета за обслуживание.

Замена датчика положения распредвала может быть выполнена быстро и недорого. Позаботившись о сбое сейчас, вы сможете сэкономить деньги в будущем.

Вождение с неисправным датчиком положения распределительного вала

Несмотря на то, что вы можете продолжать движение с неисправным датчиком , мы не рекомендуем вам этого делать. Продолжение вождения автомобиля может привести к дополнительным отказам в других частях вашего автомобиля, что может привести к увеличению счета за обслуживание. Ваш автомобиль также может заглохнуть, когда датчик выходит из строя. Это может быть опасно для вас, ваших пассажиров и всех на дороге.

Закажите услугу сегодня

В McIlvain Motors мы здесь, чтобы помочь вам. Мы сделаем все возможное, чтобы ваш опыт был положительным. Мы гордимся тем, что у нас самые низкие ставки оплаты труда в Аризона , и уверены, что вы будете полностью удовлетворены полученным обслуживанием. Мы даже предлагаем бесплатную доставку Uber.

Наши механики прошли обучение на заводе-изготовителе и могут удовлетворить все потребности вашего автомобиля в обслуживании и ремонте. Мы с гордостью обслуживаем модели Porsche, Audi и Volkswagen.

McIlvain Motors обслуживает водителей в Chandler , Mesa , Phoenix , Scottsdale и Tempe, AZ , район. Если вам требуется регулярное техническое обслуживание или у вас вышел из строя датчик положения распределительного вала, дайте нам 9 баллов.0005 звоните . Наш знающий и дружелюбный персонал здесь, чтобы помочь вам. Вы можете связаться с нами по телефону 480-968-2858 или посетить нас по телефону 939 S. 48 th Street, Suite #215, Tempe, AZ .

7 Симптомы плохого датчика положения распределительного вала (и стоимость замены в 2022 году)

от Mark Stevens

55 акций

Последний датчик (CMP) — это лишь одна из многих электрических частей автомобиля. Мы рассмотрим, что представляет собой этот компонент, симптомы неисправности датчика положения распределительного вала и ожидаемую стоимость его замены, когда он неисправен.

Многие люди путают датчик положения распределительного вала с датчиком положения коленчатого вала, потому что они звучат одинаково. Но между ними есть большая разница, поскольку они выполняют разные функции в автомобиле и имеют разные симптомы, когда с ними что-то идет не так.

Нужна помощь в решении проблемы с автомобилем ПРЯМО СЕЙЧАС?

Щелкните здесь , чтобы пообщаться в онлайн-чате с проверенным механиком, который ответит на ваши вопросы.

Связанные: Двигатель с одним верхним расположением распредвала и двигатель с двойным верхним расположением распредвала

Содержание

Что такое датчик положения распределительного вала?

Каждый современный автомобиль имеет датчик положения распределительного вала. Этот датчик является очень важной частью любого транспортного средства, поскольку он помогает обеспечить правильную работу двигателя.

У вас могут возникнуть проблемы с обнаружением датчика, если вы заглянете под капот своего автомобиля. Обычно разные производители автомобилей имеют свое уникальное место возле двигателя для установки датчика. Вы можете найти его либо в задней части головки блока цилиндров, в долине подъемника автомобиля, либо рядом с блоком цилиндров.

Датчик положения распределительного вала предназначен для определения положения распределительного вала относительно коленчатого вала. Затем эти данные отправляются в модуль управления трансмиссией (PCM) для использования с топливной форсункой и/или системой управления системой зажигания.

Общие признаки неисправности датчика положения распределительного вала

№1 — загорается индикатор «Проверьте двигатель»

Когда датчик положения распределительного вала неисправен или у него возникают проблемы, первое, что вы должны заметить, это загорание индикатора «Проверьте двигатель». в вашей приборной панели. Очевидно, что индикатор «Проверьте двигатель» может указывать на множество проблем и не обязательно на неисправный датчик положения распределительного вала.

В этом случае вам следует либо использовать диагностический прибор OBD2 для извлечения сохраненных диагностических кодов неисправностей в вашем автомобиле, либо вызвать профессионального механика для проверки модуля управления двигателем автомобиля, чтобы узнать, что происходит. Они тоже будут сканировать этот модуль, чтобы получить ряд кодов ошибок, которые укажут им, в чем заключается настоящая проблема.

Пожалуйста, не игнорируйте и не откладывайте сканирование вашего автомобиля или его осмотр, когда загорается индикатор Check Engine, иначе ваш двигатель может быть серьезно поврежден. Двигатель может даже полностью выйти из строя, а это значит, что вам придется либо восстанавливать, либо заменять двигатель.

Связанные: Код P0010, Код P0011, Код P0013, Код P0016, Код P0340, Код P0341, Код P1345

#2 — Проблемы с зажиганием сигнал на компьютер автомобиля также ослабевает. Это означает, что в конечном итоге сигнал настолько слаб, что автомобиль не заведется, так как не будет искры от зажигания.

№3 – Автомобиль дергается или качается

Если вы едете на своем автомобиле, и датчик положения распределительного вала начинает выходить из строя, двигатель иногда просто теряет мощность, и ваш автомобиль дергается или беспорядочно дергается вперед.

Оба они являются результатом неправильного количества топлива, впрыскиваемого в цилиндры, поскольку PCM получает неверную информацию от датчика положения распределительного вала.

№4 – Двигатель глохнет цилиндры двигателя.

Возможно, нам не нужно говорить вам, насколько опасной может быть такая ситуация.

#5 – Плохое ускорение

Помимо рывков, ваш автомобиль не сможет очень быстро разогнаться, когда ваш датчик распредвала начнет выходить из строя. Черт возьми, в некоторых случаях вам повезет разогнаться до 30 миль в час. Плохое ускорение снова связано с неправильной подачей топлива форсунками.

#6 – Проблемы с переключением передач

Некоторые модели автомобилей с неисправным датчиком положения распределительного вала могут иметь заблокированную коробку передач, которая остается на одной передаче. Единственный способ выключить эту передачу — выключить двигатель, немного подождать, а затем перезапустить.

Это только временное решение, и проблема появится снова, поэтому замена датчика необходима в качестве постоянного решения.

При этом ваш автомобиль может перейти в «аварийный режим», который не позволит вам переключать передачи или разгоняться выше определенной скорости.

#7 – Плохой расход топлива

Это противоположно недостаточной подаче топлива в двигатель. В этом случае из-за неточных показаний неисправного датчика положения распределительного вала в двигатель впрыскивается больше топлива, чем необходимо, что приводит к снижению расхода топлива.

Стоимость замены датчика положения распределительного вала

Чтобы заменить датчик положения распределительного вала, вы можете заплатить от 95 до 200 долларов. Одни только детали будут стоить от 25 до 100 долларов. Затраты на рабочую силу будут в диапазоне от 70 до 100 долларов для профессиональной замены.

Ожидайте, что вам придется заплатить больше, если у вас роскошный автомобиль или если местный автосалон выполнит замену. К этим расходам также будут добавлены дополнительные сборы и налоги.

Можно ли заменить датчик положения распределительного вала самостоятельно?

Да. Это одна из тех работ, которую может выполнить почти каждый, и это простой способ сэкономить на минимальной оплате труда (часто около 100 долларов), которую вам взимает ремонтная мастерская или дилерский центр. Замена занимает 5-10 минут.

Как заменить датчик положения распределительного вала

  1. Отсоедините отрицательный кабель аккумуляторной батареи.
  2. Найдите датчик. Обычно он находится в верхней, передней или задней части двигателя. Вероятно, к нему будет присоединен 2-3-проводной разъем.
  3. Освободите язычок на датчике, чтобы отсоединить провода от датчика.
  4. Снимите крепежный болт, которым датчик крепится к двигателю. Обычно это болт 8 или 10 мм.
  5. Слегка повернув датчик, снимите его.
  6. Нанесите немного моторного масла на уплотнительное кольцо нового датчика.
  7. Установите новый датчик положения распределительного вала и закрепите его крепежным болтом.
  8. Подсоедините разъем провода к датчику.
  9. Подсоедините отрицательную клемму аккумуляторной батареи.

Совет

Когда вы привозите свой автомобиль в дилерский центр или в ремонтную мастерскую для обслуживания или настройки, механик обычно не будет проверять датчик положения распределительного вала, если его об этом не попросят.

Если вы столкнулись с какими-либо из перечисленных выше предупреждающих знаков, сообщите им, что вы думаете, что это может быть датчик положения распределительного вала. Это позволит им быстро проверить датчик положения распределительного вала, чтобы определить, вызывает ли он эти проблемы.

Categories Двигатель Tags распредвал, датчик положения распредвала, датчик

Задайте вопрос, получите ответ как можно скорее!

Как проверить жгут проводов двухпроводного распределительного вала.

.. Как проверить жгут проводов двухпроводного распределительного вала…

Задайте вопрос, получите ответ как можно скорее!

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Джейкоб Л

на 14 января 2018 г.

Как проверить двухпроводной жгут проводов датчика положения распределительного вала на Ford Explorer 4.0 sohc 9

Пробег моей машины 14800 миль.
В моей машине установлена ​​автоматическая коробка передач.

Проверьте индикатор двигателя на проверке $94,99 — $114,99 Получить предложение

Или для любого другого авторемонта Получить предложение

Кевин Гейнер

Автомеханик

35-летний опыт у вас есть. Кроме того, вы можете использовать мультиметр для измерения переменного тока, чтобы проверить, находится ли выходное напряжение переменного тока в диапазоне от 0,3 до 1 вольта во время запуска двигателя. Выходное напряжение датчика будет увеличиваться с увеличением оборотов двигателя, поэтому чем быстрее прокручивается двигатель, тем выше напряжение переменного тока. Если датчик вообще не работает, вы увидите нулевое напряжение. Чтобы проверить проводку между датчиком и PCM, используйте проверку падения напряжения, чтобы проверить высокое сопротивление или плохие соединения, которые не позволят даже хорошему датчику правильно проводить выходной сигнал на компьютер. Если вы хотите, чтобы необходимые диагностические шаги выполнялись сертифицированным механиком, отправленным YourMechanic прямо к вам, пожалуйста, запросите диагностику Check Engine Light. Если у вас есть дополнительные вопросы или проблемы, не стесняйтесь снова обращаться к YourMechanic, поскольку мы всегда здесь, чтобы помочь вам.

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену


Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Автомобиль не заводится после сильного дождя.

Я полагаю, что в вашем автомобиле неисправен распределитель (https://www.yourmechanic.com/services/distributor-rotor-and-cap-replacement). Часто с некоторым возрастом на них влага может попасть внутрь крышки распределителя и вызвать коррозию контактов. Когда это произойдет, ваш автомобиль будет трудно завести…

Переключатель передач заблокирован

Переключатель передач выходит из положения парковки? Если переключатель двигается, но машина не выходит из парковки, что-то сломалось в вашем переключателе. Если вы не можете вывести шифтер из парковки, проблема…

Задние двери не открываются

Если замки задних дверей не работают, я подозреваю перегоревший предохранитель. В противном случае, возможно, придется заменить главный выключатель в двери водителя. Диагностика необходима, чтобы определить точную проблему с вашим…

Моя машина немного трясется.

Возможно, у вас повреждена шина или что-то неплотно закреплено на передней части. Я бы посоветовал механику поднять и осмотреть шины (https://www.yourmechanic.com/article/how-to-do-a-tire-safety-inspection-by-jason-unrau) и переднюю часть, чтобы убедиться, есть передняя шина или ось…

Остановка двигателя на холостом ходу

Причин остановки двигателя может быть много. Поскольку индикатор Check Engine горит, я бы начал со сканирования компьютера на наличие кодов и продолжил диагностику оттуда. Возможно, у вас утечка вакуума. ..

Много повреждений, магазины закрыты, в основном интересно, не смотрю ли я на разбитую машину.

Вам, скорее всего, потребуется получить не менее 3 различных оценок стоимости автомобиля, чтобы иметь представление о затратах. Таким образом, вы можете обратиться в страховую компанию с справедливой оценкой стоимости ремонта…

Моя машина перегревается и из радиатора вытекает охлаждающая жидкость — Honda Civic 2000 г.

Система охлаждения спроектирована как закрытая, герметичная система. Он действует как скороварка. Когда в системе есть утечка, вода закипает и нагревается быстрее, так как…

Когда машина работает на холостом ходу, из выхлопной трубы слышен дребезжащий звук.

Здравствуйте, шум выхлопной системы может создаваться из-за теплозащитного экрана (легкий жестяной звук). Дребезжание может исходить от подвески, поддерживающей систему. Глушитель и каталитический нейтрализатор могут издавать дребезжащий звук внутри. Автомобиль…

Индикатор «Проверьте двигатель» мигнул 10 раз, затем погас, когда автомобиль завелся когда с автомобилем происходит что-то достаточно серьезное. Это может произойти по разным причинам, таким как неисправный датчик массового расхода воздуха (https://www.yourmechanic.com/services/mass-airflow-sensor-replacement), неисправный датчик O2 (https://www.yourmechanic. com/services/oxygen-sensor-replacement), a…

Статьи по Теме

Справочник покупателя по Ford Escape 2012 года

CUV В наши дни CUV (кроссоверы-внедорожники) становятся все более и более популярными, поскольку потребители заинтересованы в экономии денег и покупке более экологичных автомобилей, но у них по-прежнему много людей и грузы для перемещения. Внедорожники, такие как…

Лучшие подержанные автомобили для покупки, если вы только что вышли на пенсию

Вот это жестокий факт: производители автомобилей больше не ориентируются на пожилых людей. Вместо этого они посвящают свое время и энергию обращению к демографической группе 18-45 лет. Тем не менее, некоторые функции делают некоторые автомобили более подходящими для пожилых водителей. Мы оценили…

Лучшие подержанные автомобили для покупки, если у вас трое или более детей

Если у вас трое или более детей, вы, вероятно, могли бы обойтись седаном среднего размера, если все, что вы хотите сделать, это доставить их из точки А в Пункт Б. На самом деле иметь детей означает уроки музыки, легкой атлетики,…


Просмотрите другой контент

Города

Техническое обслуживание

Услуги

Смета


Тестирование датчика распредвала BMW E46 | BMW 325i (2001-2005), BMW 325Xi (2001-2005), BMW 325Ci (2001-2006), BMW 325ti (2001-2004)

Применимые модели:

  • BMW 323Ci Coupe/Conv (1999-00)
  • BMW 323i седан/универсал (1999-00)
  • BMW 325Ci купе/кабриолет (2001-06)
  • BMW 325i/xi седан/универсал (2001-06)
  • BMW 328Ci купе (1999-00)
  • BMW 328i Седан (1999-00)
  • BMW 330Ci купе/кабриолет (2001-06)
  • BMW 330i/xi Седан (2001-06)

Цифровая электронная система управления двигателем (DME) в автомобилях BMW E46 использует модуль управления двигателем (ECM) для управления впрыском топлива, зажиганием и другими важными функциями трансмиссии.

Контроллер ЭСУД последовательно запускает топливные форсунки, которые впрыскивают топливо во впускные отверстия, а затем, через доли секунды, запускает катушки зажигания, чтобы зажечь свечи зажигания. Эта последовательность событий синхронизируется с использованием информации о положении коленчатого вала. Используя сигнал датчика коленчатого вала, ECM «узнает», какой цилиндр готов к впуску топлива, а затем к зажиганию.

Однако в дополнение к сигналу положения коленчатого вала контроллеру ЭСУД требуется сигнал, чтобы отличить положение верхней мертвой точки (ВМТ) перекрытия клапанов коленчатого вала от положения ВМТ непосредственно перед рабочим тактом. Этот сигнал обеспечивают датчики положения распределительных валов, которые помогают синхронизировать впрыск топлива и зажигание. Кроме того, датчики распределительных валов служат в качестве устройств обратной связи для управления системой VANOS (изменение фаз газораспределения).

Датчик положения распределительного вала используется для синхронизации впрыска топлива и в качестве устройства обратной связи для управления системой VANOS (изменение фаз газораспределения). В этой технической статье мы покажем вам, как проверить датчики положения распредвала BMW E46. Датчик выпускного распредвала будет показан на фотографиях; проверка датчика впуска аналогична. Неисправный датчик распределительного вала установит код неисправности и, возможно, создаст проблемы с управляемостью двигателя, такие как неровный холостой ход, остановка двигателя и пропуски зажигания.

Во время тестов вы увидите, что покажет работающий датчик. Если ваши показания не совпадают, замените датчик.

Имейте в виду, что когда ваш автомобиль ранее обслуживался, детали могли быть заменены крепежными деталями другого размера, используемыми при замене. Размеры предоставляемых нами гаек и болтов могут отличаться от имеющихся у вас, поэтому приготовьте головки и ключи разных размеров.

Защитите глаза, руки и тело от жидкостей, пыли и мусора во время работы с автомобилем. Если вы работаете с электрической системой, перед началом отсоедините аккумуляторную батарею. Всегда собирайте жидкости в соответствующие контейнеры и надлежащим образом утилизируйте любые отходы жидкости. Утилизируйте детали, упаковку и жидкости, когда это возможно. Не работайте с автомобилем, если вы чувствуете, что задача не в ваших силах.

Модели транспортных средств меняются и развиваются по мере взросления, поэтому транспортное средство, показанное на наших иллюстрациях, может немного отличаться от вашего. Если что-то кажется другим, дайте нам знать и поделитесь своей информацией, чтобы помочь другим пользователям. Есть вопросы или хотите дополнить статью? Оставьте комментарий ниже. Оставляя комментарий, пожалуйста, оставьте информацию о вашем транспортном средстве.

Датчик положения распределительного вала используется для синхронизации впрыска топлива и в качестве устройства обратной связи для управления системой VANOS (изменение фаз газораспределения). Эта техническая статья покажет, как проверить датчики положения распредвала BMW E46. Датчик выпускного распредвала будет показан на фотографиях; проверка датчика впуска аналогична. Неисправный датчик распределительного вала установит код неисправности и, возможно, создаст проблемы с управляемостью двигателя, такие как неровный холостой ход, остановка двигателя и пропуски зажигания.

Во время тестов вы увидите, что покажет работающий датчик. Если показания не совпадают, замените датчик.

Горячий наконечник

Протестируйте заведомо исправный датчик, чтобы установить базовый уровень для ваших тестов.

Уэйн Р. Демпси, соучредитель и эксперт по рукоделию

Ник Черула, эксперт по рукоделию

//

Фотографии проекта

фигура 1 Используя диагностический прибор, считайте коды неисправностей, чтобы определить, какой датчик распределительного вала вы должны проверить. Показанный здесь датчик впускного распредвала выдает код неисправности. фигура 2 Вы можете проверить, работает ли ваш распределительный вал в настоящее время, с помощью сканера. Если вы просматриваете данные VANOS в реальном времени, вы увидите значения угла распредвала (зеленая стрелка). Когда датчик работает правильно, этот угол будет изменяться при повышении и понижении оборотов двигателя. Если это не меняется, это указывает на неисправность. Этот тест лучше всего выполнять, когда у вас есть код датчика распредвала, так как другие неисправности системы DME могут привести к тому, что угол распредвала не изменится. Тестирование с помощью DVOM (датчик установлен) Рисунок 3 Датчик выпускного распределительного вала расположен в правой передней части головки блока цилиндров (зеленая стрелка). Рисунок 4 Отсоедините электрический разъем датчика положения распределительного вала, нажав на фиксатор и потянув его. Рисунок 5 Вращайте двигатель по часовой стрелке вручную, используя головку на 22 мм и храповик на болте шкива коленчатого вала. Контролируйте DVOM, чтобы напряжение колебалось от 5 вольт до нуля вольт при вращении двигателя. Если напряжение остается на уровне 5 вольт или 0 вольт при вращении двигателя и не колеблется, датчик неисправен. Напряжение датчика должно изменяться один раз за оборот двигателя (0–5 вольт за полный оборот двигателя). Тестирование с помощью DVOM (датчик снят) Вы также можете протестировать датчик, сняв его с двигателя. Включите ключ, но не запускайте двигатель. Снимите датчик с двигателя. См. нашу техническую статью о замене датчика распредвала. Подключите черный провод DVOM к отрицательному аккумулятору, поместите DVOM на напряжение постоянного тока. Красный провод будет использоваться для проверки электрического разъема. Подсоедините электрический разъем датчика положения распределительного вала, отогните уплотнительный чехол электрического разъема (зеленая стрелка). Вставьте обратный щуп в клемму 2, среднюю клемму. Затем подключите красный провод вашего DVOM к обратному зонду. Удерживая датчик, перемещайте ключ по наконечнику. Монитор ДВОМ; напряжение должно колебаться так же, как и при вращении двигателя вручную. Рисунок 6 Клемма 1 — напряжение питания датчика (зеленая стрелка). Клемма 2 — опорное напряжение датчика/сигнальный провод (желтая стрелка). Клемма 3 является массой для датчика DME (фиолетовая стрелка). Цвет проводки и расположение клемм DME могут различаться. Проверьте свою модель по электрической схеме.

Включите ключ, но не запускайте двигатель.

Подключите черный провод DVOM к отрицательному аккумулятору. Поместите DVOM на напряжение постоянного тока. Красный провод будет использоваться для проверки электрического разъема.

 Pin 1  Pin 2 Pin 3
 Battery volts  5 volts (or 12, depending on year)  Ground (0.1 volts)

Подсоедините электрический разъем датчика положения распределительного вала. Отогните защитный чехол электрического разъема (зеленая стрелка).

Рисунок 7 Вставьте обратный щуп в клемму 2, среднюю клемму. Затем подключите красный провод вашего DVOM к обратному зонду (зеленая стрелка). Рисунок 8 Вращайте двигатель по часовой стрелке вручную, используя головку на 22 мм и храповик на болте шкива коленчатого вала. Контролируйте DVOM, чтобы напряжение колебалось от 5 вольт до нуля вольт при вращении двигателя. Если напряжение остается на уровне 5 вольт или 0 вольт при вращении двигателя и не колеблется, датчик неисправен. Напряжение датчика должно изменяться дважды за один оборот двигателя (0–5 вольт, затем снова 0–5 вольт за полный оборот двигателя). Тестирование с помощью DVOM (датчик снят) Вы также можете протестировать датчик, сняв его с двигателя. Включите ключ, но не запускайте двигатель. Снимите датчик с двигателя. См. нашу техническую статью о замене датчика распредвала. Подключите черный провод DVOM к отрицательному аккумулятору, поместите DVOM на напряжение постоянного тока. Красный провод будет использоваться для проверки электрического разъема. Подсоедините электрический разъем датчика положения распределительного вала, отогните уплотнительный чехол электрического разъема (зеленая стрелка). Вставьте обратный щуп в клемму 2, среднюю клемму. Затем подключите красный провод вашего DVOM к обратному зонду. Удерживая датчик, перемещайте ключ по наконечнику. Монитор ДВОМ; напряжение должно колебаться так же, как и при вращении двигателя вручную. Рисунок 9На этой фотографии ключ (зеленая стрелка) находится близко к датчику (желтая стрелка), поэтому показания DVOM близки к 0 вольт. Рисунок 10 На этой фотографии ключ (зеленая стрелка) находится рядом с датчиком (желтая стрелка), поэтому DVOM показывает 5 вольт.

Измерение датчика Холла распределительного вала

Измерение датчика Холла распределительного вала

Тип: Датчик положения распределительного вала Холла
Источник питания: От системного реле или ЭБУ, 5 В или 12 В и масса
Тип сигнала: Переменный частотный
Уровень сигнала: Переключение между 0 В и 5 В
