Приспособление для засухаривания клапанов: Приспособление универсальное для рассухаривания и засухаривания клапанов двигателей ВАЗ (67.7823-9567) купить недорого с доставкой в «Не_выбран»

25 Мар 1991 alexxlab Комментировать

Содержание

Как засухарить клапана на 16 клапанном двигателе

Содержание

  1. Как поставить сухари на клапана
  2. Метки: рассухарить, засухарить, клапана, ваз, 2110, 2112, без инструмента, простой, легкий, способ
  3. Комментарии 27
  4. Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??
  5. Метки: рассухарить, засухарить, клапана, ваз, 2110, 2112, без инструмента, простой, легкий, способ
  6. Комментарии 27
  7. Что такое рассухариватель и для чего он нужен
  8. Виды приспособлений для рассухаривания клапанов
  9. Что нужно, чтобы сделать рассухариватель самому
  10. Изготовление винтового рассухаривателя
  11. Изготовление рычажного рассухаривателя
  12. Видео

Как поставить сухари на клапана

Примечание: в случае использования сжатого воздуха для подпора клапанов, фиксируйте коленчатый вал специальным фиксатором в ВМТ разбираемого цилиндра (в комплект не входит).

4. Сжимаем пружину клапана и при помощи магнита извлекаем стопорные сухари.

КАК Засухарить рассухарить клапана подручными средствами. Без труда и приспособ. Легкий и простой способ. 8 кл 16 клапанов не важно!

Те кто уже сталкивался с этой проблемой наверняка знают, сколько нужно терпения, чтобы аккуратно загнать сухарики, в нужное место тарелки, как они бесследно улетают. Что при сборке, так и при расборке ГБЦ. И, наверняка многие уже пользовались «быстрым» способом разбора клапанов, при помощи молотка и подходящей длинной головки из набора инструмента…

Но вот о таком же способе, обратной сборки слышали не многие… Да да, он очень прост! Для этого подготовленный клапан с тарелкой и сухарями, нужно просо накрыть тряпочкой, сложенной в несколько слоев, либо плоским куском резины (камеры), + та же головка которой разбирали.

Выкладываю несколько кадров снятых на телефон, как есть, без цензуры. Я defender1985 и сам пробовал этот способ первый раз, и просто вАХАЮ. Повторяю, люди в кадре делают это в первый раз. Значит и у Вас получится )

Пригодилось — репост, пусть и другие пользуются! Спасибо.

Метки: рассухарить, засухарить, клапана, ваз, 2110, 2112, без инструмента, простой, легкий, способ

Комментарии 27

Как вспомню, так вздрогну — сколько седых волос мне добавили эти сухарики… А так годно — быстро и комфортно)))

это называется деградация.возвращение от цивилизованных методов к молотку.когда нет расухаривателя выход, а так не серьезно.без обид.

Не серьезно, судить по первым 15 секундам, 8 минутного видео

с чего такие выводы? я посмотрел целиком и что это меняет? у нас у многих вообще ноу нейм рассухариватель «с базара» к постели отношения не имеет а проблем с улетанием сухарей ни разу не лицезрел.

Ничего что, вы только что признались что мой вывод верный… Из контекста ясно что вы, не досматривали видео в первый раз )))

2 скорее всего вы не читали комментариев, из которых ясно что у меня есть хороший рассухариватель за 4 килорубля, как на картинке, и «плохой» для 8 клоп. Так что дело совсем не в отсутствии инструмента, опыта, желания, и тп. А лишь в том что способ действительно хорош!

3 если у вас никогда не вылетали сухари, значит у вас мало опыта. Все кто занимается этим скажут, что вылетанием сухарей — есть проблема. Вытекающая из постепенного растущего усилия, на неровно вставшем сухаре, при распускании пружины. И спасения нету — одна рука у вас занята, которой давите рычаг ( и она устала ) во второй у вас, грёбаный пинцет! Ещё важно давить ровно, иначе один из сухарей «не зайдет» как в начале фазы, так и в конце — для этого установка рассухаривателя имеет важное занчение, как по вылету, так и по рычагу.

Так же отмечу, что рассухариватель с большим кольцом (типа 8 клоп, но он не всегда залазит в иномарки), давящим на тарелку, очень близко подходят к постели толкателей, и можно случайно царапнуть, но проще вставлять сухари пинцетом, или ещё чем то. А с маленьким кольцом, затрудняют доступ к сухарями, и бывает, наровят соскользнуть с тарелки клапана ( формы у тарелок, не всегда удачно подходят к давилке рассухаривателя)

Так вот к чему я веду то… Способ реально экономит время и нервы, жалею что раньше им не воспользовался, так как, в случае выстреливания сухаря он будет в тряпочке, а размеров головок в стд наборе — хоть отбавляй. При желании, можно засухарить одной рукой, а если постараться, (сделать упор в плечо, как костыль) вообще без рук. И это речь, о самой не любимой операции, для мотористов…

Человек в кадре, Денис, засухаривает последних 4 клапана — первый раз в жизни, быстрее втрое, чем это у вас получается с самым лучшим рассухаривателем. ВАМ ЭТО О ЧЕМ ТО ГОВОРИТ? Ну и стойте на своем, пжлста, раз трудно признать, что говна поели. Мне ваще плевать, продолжайте. ЭТО ПЛОХОЙ СПОСОБ, НЕ СТОИТ ДАЖЕ ЗАОСТРЯТЬ ВНИМАНИЕ

Ничего что, вы только что признались что мой вывод верный… Из контекста ясно что вы, не досматривали видео в первый раз )))

2 скорее всего вы не читали комментариев, из которых ясно что у меня есть хороший рассухариватель за 4 килорубля, как на картинке, и «плохой» для 8 клоп. Так что дело совсем не в отсутствии инструмента, опыта, желания, и тп. А лишь в том что способ действительно хорош!

3 если у вас никогда не вылетали сухари, значит у вас мало опыта. Все кто занимается этим скажут, что вылетанием сухарей — есть проблема. Вытекающая из постепенного растущего усилия, на неровно вставшем сухаре, при распускании пружины. И спасения нету — одна рука у вас занята, которой давите рычаг ( и она устала ) во второй у вас, грёбаный пинцет! Ещё важно давить ровно, иначе один из сухарей «не зайдет» как в начале фазы, так и в конце — для этого установка рассухаривателя имеет важное занчение, как по вылету, так и по рычагу.

Так же отмечу, что рассухариватель с большим кольцом (типа 8 клоп, но он не всегда залазит в иномарки), давящим на тарелку, очень близко подходят к постели толкателей, и можно случайно царапнуть, но проще вставлять сухари пинцетом, или ещё чем то. А с маленьким кольцом, затрудняют доступ к сухарями, и бывает, наровят соскользнуть с тарелки клапана ( формы у тарелок, не всегда удачно подходят к давилке рассухаривателя)

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

Метки: рассухарить, засухарить, клапана, ваз, 2110, 2112, без инструмента, простой, легкий, способ

Комментарии 27

Как вспомню, так вздрогну — сколько седых волос мне добавили эти сухарики… А так годно — быстро и комфортно)))

это называется деградация. возвращение от цивилизованных методов к молотку.когда нет расухаривателя выход, а так не серьезно.без обид.

Не серьезно, судить по первым 15 секундам, 8 минутного видео

с чего такие выводы? я посмотрел целиком и что это меняет? у нас у многих вообще ноу нейм рассухариватель «с базара» к постели отношения не имеет а проблем с улетанием сухарей ни разу не лицезрел.

Ничего что, вы только что признались что мой вывод верный… Из контекста ясно что вы, не досматривали видео в первый раз )))

2 скорее всего вы не читали комментариев, из которых ясно что у меня есть хороший рассухариватель за 4 килорубля, как на картинке, и «плохой» для 8 клоп. Так что дело совсем не в отсутствии инструмента, опыта, желания, и тп. А лишь в том что способ действительно хорош!

3 если у вас никогда не вылетали сухари, значит у вас мало опыта. Все кто занимается этим скажут, что вылетанием сухарей — есть проблема. Вытекающая из постепенного растущего усилия, на неровно вставшем сухаре, при распускании пружины. И спасения нету — одна рука у вас занята, которой давите рычаг ( и она устала ) во второй у вас, грёбаный пинцет! Ещё важно давить ровно, иначе один из сухарей «не зайдет» как в начале фазы, так и в конце — для этого установка рассухаривателя имеет важное занчение, как по вылету, так и по рычагу.

Так же отмечу, что рассухариватель с большим кольцом (типа 8 клоп, но он не всегда залазит в иномарки), давящим на тарелку, очень близко подходят к постели толкателей, и можно случайно царапнуть, но проще вставлять сухари пинцетом, или ещё чем то. А с маленьким кольцом, затрудняют доступ к сухарями, и бывает, наровят соскользнуть с тарелки клапана ( формы у тарелок, не всегда удачно подходят к давилке рассухаривателя)

Так вот к чему я веду то… Способ реально экономит время и нервы, жалею что раньше им не воспользовался, так как, в случае выстреливания сухаря он будет в тряпочке, а размеров головок в стд наборе — хоть отбавляй. При желании, можно засухарить одной рукой, а если постараться, (сделать упор в плечо, как костыль) вообще без рук. И это речь, о самой не любимой операции, для мотористов…

Человек в кадре, Денис, засухаривает последних 4 клапана — первый раз в жизни, быстрее втрое, чем это у вас получается с самым лучшим рассухаривателем. ВАМ ЭТО О ЧЕМ ТО ГОВОРИТ? Ну и стойте на своем, пжлста, раз трудно признать, что говна поели. Мне ваще плевать, продолжайте. ЭТО ПЛОХОЙ СПОСОБ, НЕ СТОИТ ДАЖЕ ЗАОСТРЯТЬ ВНИМАНИЕ

Ничего что, вы только что признались что мой вывод верный… Из контекста ясно что вы, не досматривали видео в первый раз )))

2 скорее всего вы не читали комментариев, из которых ясно что у меня есть хороший рассухариватель за 4 килорубля, как на картинке, и «плохой» для 8 клоп. Так что дело совсем не в отсутствии инструмента, опыта, желания, и тп. А лишь в том что способ действительно хорош!

3 если у вас никогда не вылетали сухари, значит у вас мало опыта. Все кто занимается этим скажут, что вылетанием сухарей — есть проблема. Вытекающая из постепенного растущего усилия, на неровно вставшем сухаре, при распускании пружины. И спасения нету — одна рука у вас занята, которой давите рычаг ( и она устала ) во второй у вас, грёбаный пинцет! Ещё важно давить ровно, иначе один из сухарей «не зайдет» как в начале фазы, так и в конце — для этого установка рассухаривателя имеет важное занчение, как по вылету, так и по рычагу.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

Статья в тему: Почему в карбюраторе диффузоры разного диаметра

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

Для рычажного варианта необходимо заранее запастись следующими элементами:

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

Изготовление винтового рассухаривателя

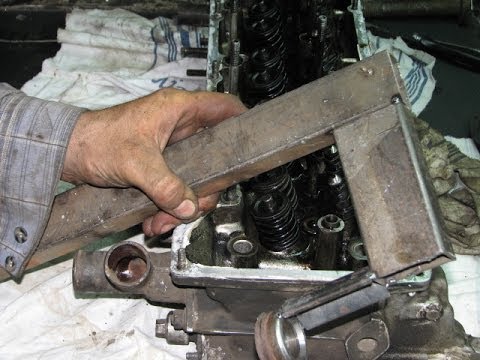

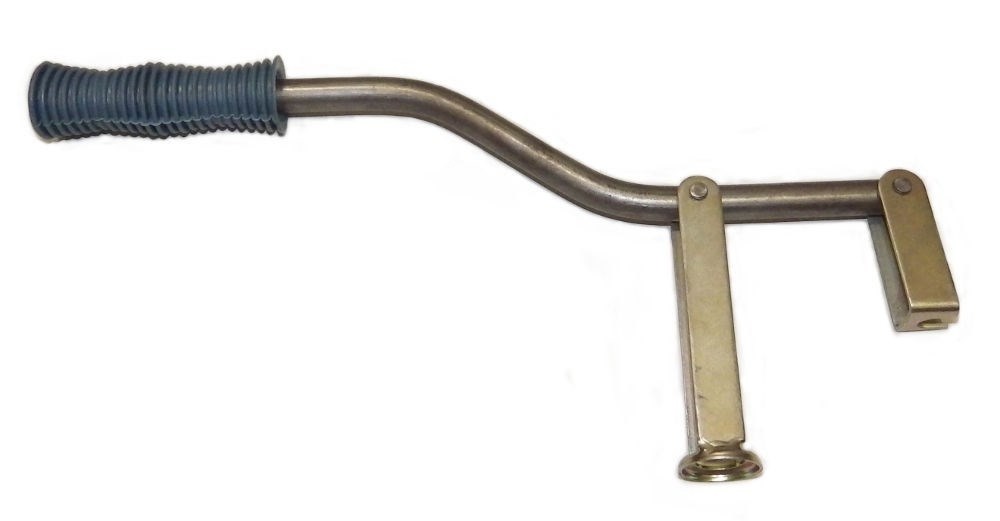

Изготовление рычажного рассухаривателя

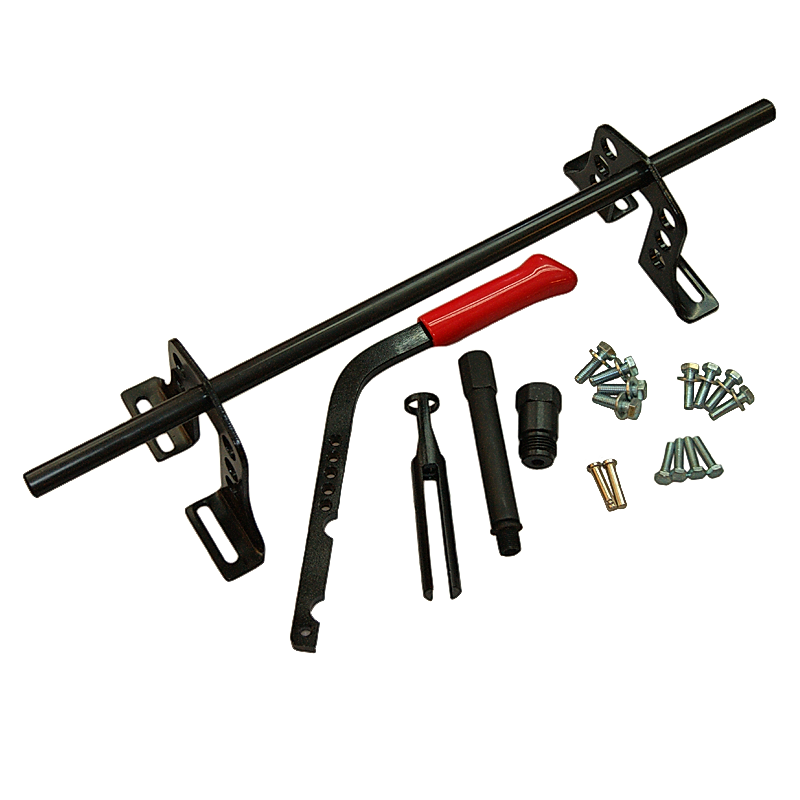

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Притирка клапанов: как сделать самому. Для чего и когда нужно притирать клапаны. Как притереть клапана, какую притирочную пасту выбрать. Рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.

Назначение выпускного клапана механизма газораспределения двигателя. Материалы изготовления и особенности конструкции, защита выпускных клапанов от прогара.

Назначение клапана ГРМ. Впускной и выпускной клапаны, устройство и особенности детали. Схемы компоновки и привод клапанов двигателя внутреннего сгорания.

Источник

Видео

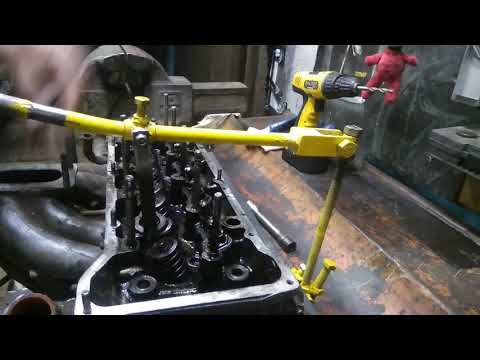

Ремонт ГБЦ. Простой способ засухаривания клапанов.

Как засухарить ,рассухарить клапана за секунды.

Засухариваем клапаны одной левой. Как быстро засухарить клапана? Это вопрос.

КАК СНЯТЬ КЛАПАНА БЕЗ ИНТСРУМЕНТА И ПОСТАВИТЬ. БЫСТРЫЙ СПОСОБ. КАК ЗАСУХАРИТЬ, РАССУХАРИТЬ КЛАПАНА.

Засухарить клапана за 65 секунд ,16 штук возможно ??? Лучший засухариватель всех времён

Засухариваем клапана без приспособлений

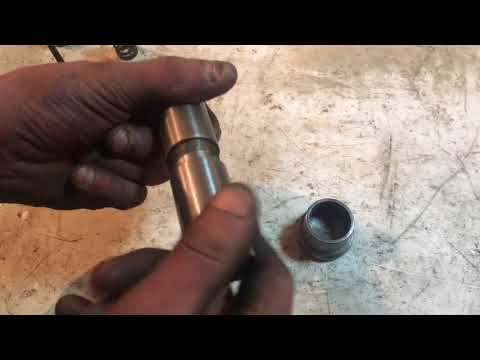

Как быстро рассухарить и засухарить клапан без специнструмента! 👍

Как установить маслосъёмные колпачки, и засухарить клапана! Своими руками Лада Приора ВАЗ.

Рассухаривание и Засухаривание клапанов ВАЗ 2112 самодельным инструментом

Как быстро засухарить клапана.

Инструмент и приспособления для ремонта двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).

Руководства

Инструмент и приспособления для ремонта двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).

Другие записи по двигателям:

  • Описание двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Идентификационные номера двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Эксплуатационные материалы, применяемые в двигателях ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Кривошипно-шатунный механизм двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Газораспределительный механизм ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Установка меток ГРМ ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Система смазки двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Система охлаждения двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Системы впуска воздуха, выпуска отработавших газов и вентиляции картера двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Система управления двигателем УАЗ Профи. Описание. Датчики и исполнительные механизмы. (ЗМЗ–409).
  • Электрооборудование двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Техническое обслуживание двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Возможные неисправности двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO») и методы их устранения.
  • Ремонт двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Сборка двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Порядок установки навесного оборудования на двигатели ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Размеры сопрягаемых деталей двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Моменты затяжки резьбовых соединений двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Подшипники качения, применяемые в двигателях ЗМЗ–409051.
    10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Сальники и уплотнения, применяемые в двигателях ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Комплекты для ремонта цилиндров двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
  • Категории условий эксплуатации двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).

Инструмент разработанный предприятием-изготовителем двигателя.

Обозначение Наименование
ЗМ 7823-4291-01 Приспособление для напрессовки звездочки и ступицы на коленчатый вал
ЗМ 7814-5118-01 Съемник звездочки коленчатого вала
ЗМ 7814-5119 Приспособление для засухаривания и рассухаривания клапанов
ЗМ 7814-5134 Клещи для снятия и установки поршневых колец Ø 95,5 мм
ЗМ 7820-4517		 Оправка для сжатия поршневых колец Ø 95,5 мм
5-Ф-98 Оправка для установки поршневой группы в блок цилиндров
ЗМ 7820-4550 Фиксатор коленчатого вала
ЗМ 7814-5111 Съемник для снятия ступицы шкива коленчатого вала
ЗМ 7853-4355 Оправка для напрессовки маслоотражательных колпачков
ЗМ 7853-4215 Оправка для установки сальникодержателя с сальником с пружиной
ЗМ 7820-4733 Приспособление для установки сальникодержателя с сальником без пружины
ЗМ 7853-4418 Оправка для центрирования заднего сальника в сборе с сальникодержателем относительно заднего фланца коленчатого вала
ЗМ 7814-5146 Съемник для снятия крышек коренных подшипников
ЗМ 7823-4731 Оправка для демонтажа шатунно-поршневого комплекта из цилиндра
5-У-10897 Оправка для запрессовки и выпрессовки подшипника первичного вала коробки передач
24-Ф-74784. 001 Сектор
24-Ф-76167.002 Шаблон кулачка 252° впускного распределительного вала
24-Ф-76167.003 Шаблон кулачка 264° выпускного распределительного вала
17-Ф-2349 Кондуктор для сверления дополнительных установочных отверстий под штифт в звёздочках распределительных валов
OETIKER 1099 Клещи для установки хомутов шлангов подачи газа

ЗМ 7823-4291-01, Приспособление для напрессовки шестерни и ступицы на коленчатый вал.

ЗМ 7814-5118-01, Съемник звездочки коленчатого вала.

ЗМ 7814-5119, Приспособление для засухаривания и рассухаривания клапанов.

ЗМ 7814-5134, Клещи для снятия и установки поршневых колец Ø 95,5 мм.

ЗМ 7820-4517, Оправка для сжатия поршневых колец Ø 95,5 мм.

5-Ф-98, Оправка для установки поршневой группы в блок цилиндров.

ЗМ 7820-4550, Фиксатор коленчатого вала.

ЗМ 7814-5111, Съемник для снятия ступицы шкива коленчатого вала.

ЗМ 7853-4355, Оправка для напрессовки маслоотражательных колпачков.

ЗМ 7853-4215, Оправка для установки сальникодержателя с сальником с пружиной.

ЗМ 7820-4733, Приспособление для установки сальникодержателя с сальником без пружины.

ЗМ 7853-4418, Оправка для центрирования заднего сальника в сборе с сальникодержателем относительно заднего фланца коленчатого вала.

ЗМ 7814-5146, Съемник для снятия крышек коренных подшипников.

ЗМ 7823-4731, Оправка для демонтажа шатунно-поршневого комплекта из цилиндра.

5-У-10897, Оправка для запрессовки и выпрессовки подшипника первичного вала коробки передач.

OETIKER 1099, Клещи для установки хомутов шлангов подачи газа.

Инструмент, разработанный ООО «РусавтоГАЗ»

Обозначение Наименование
6999-7697 Приспособление для снятия и установки шкива-демпфера коленчатого вала, снятия звездочки коленчатого вала и ступицы водяного насоса
6999-7926 Комплект оправок для напрессовки маслоотражательных колпачков клапанов
6991-4521 Ключ для снятия масляного фильтра
6999-7929 Переходник к приспособлению 6999-7697 для установки шкива-демпфера коленчатого вала
6999-7810 Приспособление для выемки подшипника переднего конца валика КПП из маховика
6999-7679 Съемник подшипника переднего конца валика КПП из маховика (совместно с приспособлением 6999-7810)
6999-7931 Струбцина для сжатия пружины клапана
6999-7924 Переходник к струбцине 6999-7931 для сжатия пружины клапана
6999-7928 Оправка для запрессовки сальников коленчатого вала

Поделиться ссылкой:

Руководства

ЗМЗ, УАЗ

Замена сальников клапанов своими руками » АвтоНоватор

Машина утром сильно дымит? Увеличился расход масла? Эти проблемы легко решаемы, стоит лишь заменить маслосъемные колпачки (в народе более известные как сальники клапанов), подобную процедуру можно произвести самостоятельно, не обращаясь за помощью к специалистам.

Замена сальников клапанов (часть 1)

Для начала стоит определить, каково предназначение вышеупомянутых колпачков. Здесь все просто – колпачки нужны для того, чтобы не пропускать излишек моторного масла. Сальники должны плотно примыкать к клапану и пропускать лишь необходимую для его смазки часть масла.

Так почему же порой необходима замена этих самых колпачков? Все дело в том, что они изготовлены из специальной резины, которая со временем стареет и теряет свою былую эластичность. Все это вкупе приводит к тому, что колпачок начинает пропускать больше масла, как следствие двигатель начинает его больше потреблять.

Ну что же, вы определили, что замена необходима, к ней и приступим! Сначала нужно приобрести новые маслосъемные колпачки хорошего качества и запастись необходимым инструментом. После этого, вооружившись мужеством и смелостью, можно переходить к самой замене.

1. Согласно требованиям техники безопасности все автомобильные работы, связанные с двигателем, нужно начинать со снятия клемм аккумулятора. Таким образом, обесточивание автомобиля — первый шаг к достижению намеченной цели.

2. Отсоединяем контакты от катушек зажигания, убираем их. Свечи на данном этапе не стоит выкручивать, так как это чревато попаданием грязи в цилиндры.

3. Отсоединяем от клапанной крышки две резиновые трубки. Ослабляем винты клапанной крышки и выкручиваем их.
СОВЕТ: Все снятые детали, болтики, гаечки необходимо сложить в одно место, мелкие детальки и вовсе лучше положить в какую-нибудь баночку, чтобы впоследствии не пришлось их долго и безрезультатно искать.

4. Снимаем, приложив небольшое усилие, клапанную крышку вместе с двумя прокладками. Кстати, чаще всего эти прокладки также меняют.

5. После этого, по словам автомастеров, вовсе не обязательно снимать боковую крышку головки цилиндров, ту, которая закрывает звездочки и цепь распредвалов. Чтобы она не доставляла особых трудностей достаточно будет во время работы просто отвести звездочки до упора в крышку и вынуть валы из них.

6. Снимаем свечи. Сначала необходимо вставить масляный щуп в отверстие для свечи так, чтобы его конец уперся в поршень. Затем аккуратно крутим шкив до тех пор, пока щуп не замрет перед опусканием.

7. Необходимо краской сделать метки на цепи и звездочках, зафиксировав положение зубьев в цепи. Это необходимо для того, чтобы при сборке насадить цепь также, как она была, т.е. на те же зубья звездочек.

8. Следующим шагом является отворачивание звездочек, сделать это можно при помощи рожкового или накидного ключа. Чтобы избежать проворот цилиндров, нужно ключом с головкой снизу под колесом зафиксировать большой шкив.

Замена сальников клапанов (часть 2)

10. Теперь пришло время снятия с посадочных мест звездочки. Первая выходит в пределах боковой крышки довольно легко, если заблаговременно снять датчик положения вала, который крепится всего одним болтом, следовательно, это не составит труда.

11. После этого освобожденные от бугелей валы нужно приподнять чем-то типа отвертки, затем следует попытаться вынуть их из звездочек. После того, как валы будут сняты, необходимо убрать ближнюю звездочку и закрепить цепь в незначительном натяжении.

12. Следующим этапом необходимо снять блестящие стаканчики с клапанов. Несмотря на то, что они абсолютно не закреплены, снимаются они непросто, т.к. прилипают внутри. Для облегчения работы можно использовать магнит.

13. Теперь снимаем пружины. Для этого необходимо, что называется, рассухарить клапана, причем делаем это лишь на двух цилиндрах — первом и четвертом! Так как поршень именно в них находится в верхнем положении. Крайний кронштейн крепим болтом на подходящее отверстие в ГБЦ. А вторым нажимаем на шайбу небольшим рывком до упора. «Сухарики» при этом освобождаются и их осторожно можно вынуть тонкой магнитной отверткой.

14. Теперь аккуратно вынимаем пружины с шайбой наверху. Раскладываем их на столе в правильном порядке. Вот мы добрались и до колпачков.

15. Круглогубцами вынимаем старые колпачки. Эту процедуру, можно назвать, одной из самых время затратных при замене сальников клапанов.

16. Одеваем новые колпачки, предварительно смазав их моторным маслом, и запрессовываем их до конца подходящей трубкой или шайбой, используя тот же рассухариватель.

17. Далее, вставляем на место пружины и засухариваем. Эта процедура требует большой внимательности и предельной осторожности, лучше и вовсе накрыть двигатель тряпками. После засухаривания клапанов двух цилиндров нужно перевести поршни 2-го и 3-го также в верхнее положение. Далее, действия повторяются.

  • Автор: Андрей
