принцип и схема работы, чертежи, пошаговая инструкция с фото и видео

Внутреннее устройство печи длительного горения «бубафоня»

Рассмотрим устройство бубафони. Старый, бытовой баллон для газа — основание печки. Внутри бубафони сгорает древесина. Пиролиз как основа процесса, разлагает дерево при помощи большой температуры на газы, которые сгорая, рождают тепловую энергию. Древесина сгорает по этапам:

  • Этап No1 — огонь греет древесину, выжигая легкие горючие вещества. Преодолев планку в двести градусов, происходит разложение дров на простые вещества и начинает гореть газ.
  • Этап No2. Этот этап горения — самый эффективный, так как газы разогреваются до температуры в 700 градусов по Цельсию.
  • Этап No3. Мы получаем то, что может дать это устройство — требуемое тепло.

Устройство пиролизного котла. Внутренняя камера разделена на две части. Это дает возможность сжигать твердое топливо в одной камере, а во второй сжигать пиролизный газ. В камере снизу, которая заполнена древесиной, производится начальное сжигание древесины. В верхней части, происходит заполнение продуктами сжигания дерева, которые загораются. Тяжелый пресс, давит вниз топливо, и сжигание древесины проходит эффективно. Вверху топки располагается отверстие, к которому присоединен дымоход, и дым покидает печку через эту систему. Воздух в камеру сгорания поступает через воздуховод, расположенный на одной конструкции пресса. Подача воздуха регулируется заслонкой воздуховода.

Преимущества и недостатки пиролизной печки

Начнем с хорошего, с преимуществ пиролизных котлов:

  • Фантастический КПД, нередко достигающий более 85 %.
  • Возможность просто обслуживать устройство печи длительного горения
  • При использовании качественных материалов при производстве печки, долговечность, надежность.
  • Соответствует жестким экологическим требованиям безопасности.
  • Доступность топлива. Оно на каждом шагу. Древесина, щепа, прочие древесные отходы.
  • Из-за небольших размеров есть возможность установить агрегат в любом помещении.
  • Нет сложностей в обслуживании печи.
  • Печь бубафоня своими руками делается просто, а главное быстро.

К сожалению данный вид котлов имеет некоторые недостатки. Один из главных недостатков — слабая тяга. Без тяги, от пиролизной печки мало толку, так как не будет хорошей теплоотдачи. Посмотрим на следующие недостатки:

  • Сложная конструкция дымохода.
  • Нет модельного ряда пиролизных систем, которые топились бы на смешанном топливе. К примеру, мазут, дизель.
  • Новичкам трудно, не привычно сделать начальную настройку.
  • Пиролизный котел своими руками соберет не каждый

Однако безупречная отработка печки бубафоня, низкая цена топлива перекрывают все имеющиеся недостатки.

Изготовление печи самостоятельно

Печь бубафоня своими руками, начинается с чертежей. Как любая пиролизная печь для бани или пиролизный котел своими руками начинаются со схемы. Чертежи пиролизных котлов смотрите на фото ниже.

Чертеж пиролизной печи «бубафоня». Расчет основных пропорций.

Схема пиролизной печи.

Подготовка помещения, материалов и инструментов для работы

Изначально нужно выбрать помещение где будет изготавливаться пиролизный котел своими руками, где установим печь бабуфоню. Это необходимо сделать вот по какой причине. При работе пиролизного котла, нижняя часть корпуса разогревается до очень высокой температуры. Чтобы избежать пожароопасной ситуации, нужно сделать

небольшой фундамент под печку. Лучше всего подойдет кирпич огнеупорный. Сначала нужно вырыть «котлован», размером метр на метр. Глубину роем сантиметров на 20-30. Щебнем засыпаем яму. Заливаем жидкий раствор. Как только площадка высохнет, обкладываем огнеупорным кирпичом в два ряда. Лучше всего делать все под уровень. В
некоторых современных строениях, например авто-мастерские, производственные цеха, склады и прочие помещения, имеющие бетонные полы.


Можно фундамент под печь не делать. Бетонный пол имеет достаточную толщину. Если места мало, а рядом находятся стены, в непосредственной близости от печи, лучше поставить отражатель. Конечно же из жаропрочных сталей.

Материалы следующие. Двухсот-литровая бочка (если пиролизная печь из бочки) или старый баллон послужат основанием будущей печки. Подберите толстостенные котловые трубы, для производства дымохода. Их можно найти в любой теплосети. Будет нужен швеллер, лист металла (не тонкий). Из инструментов понадобится следующее:

Сварка, электроды, молоток, зубило, пила по металлу, отрезной электро-инструмент.

Монтаж и сборка конструкции. Обустройство дымохода

Этап один. Вначале нужно обрезать верх баллона. Срезанный верх не выкидывайте. Он будет нужен как будущая крышка. Схема пиролизной печки находится выше. Пиролизная печь своими руками начинается с обрезки верха корпуса.

Этап два. Изготовим вытяжку дымоотвод. По одному из боков корпуса проделываем отверстие, требуемого диаметра. Найдите часть котловой трубы, согнутой, углом в 90 градусов. Диаметр трубы подойдет от 100 до 150 мм. Стояк дымохода изготовим из Котловой трубы такого же диаметра. Чем толще труба, тем лучше тяга в системе дымохода. А мы знаем, если тяга хорошая, значит пиролизная печь своими руками будет греть с хорошим КПД. Приварим переходник для монтажа дымоотвода. Асбестовым шнуром, глиной, или при помощи стеклоткани, сделаем уплотнение перехода.

Третий этап. К крышке приварим 2 державки и верховую трубку, она сможет задавать опускание системы. На печку закрепим полосу из металла. Она послужит бортом, не дающим сдвинуть крышку печки. В крышке баллона газорезкой вырезаем отверстие под трубу (отвод воздуха) примерно 88 миллиметров.Эта труба может иметь любую форму. Круглую или квадратную, без разницы. Для работы бубафони это не важно. А сборка упроститься.

Четвертый этап. Берем лист металла 4 мм и выше. Вырезаем круглый блин с дыркой по центру блина. По диаметру блин будет равен диаметру патрубка отведения воздуха. Между краем распределителя воздуха со стеной корпуса печи оставляем зазор, который равен 5% длины круга. Железо под пластину берем по толщине, исходя из размеров корпуса печки. Если делается печка из баллона, толщину железной пластины возьмите миллиметров от 8. Если корпус печки делаете из 200-литровой бочки, то металл пластины берите миллиметров 5-6. Под низ пластины распределителя воздуха сварим шесть лопастей. Их необходимость обусловлена равномерностью сжигания дерева в камере снизу, а газы сверху сгорят полностью. Пиролизная печь своими руками при таком режиме работы прослужит долго.

В центре распределителя воздуха крепим второй круглый блин размером поменьше — сантиметра 4. Пластина необходима потому, что между лопастью и дровами осталось достаточное пространство под выход газов. А угли не закрывали путь подачи для воздуха. Смонтировав все детали воедино, нужно загрузить корпус древесиной. Дрова ставят вертикально, поверх дров уложив бумагу, щепу или бересту для розжига. Какими дровами будем топиться? Сухими или сырыми? Если часто будут закладываться сырые дрова, обязательно нужно добавить одну деталь в конструкцию котла. Дымоход следует продлить вниз, получив колено для забора конденсата. Поставьте на этом колене сливной кран.

Альтернативные варианты монтажа печей

Таких варианта три. Рассмотрим дополнительные варианты сборки бубафони, которые можно реализовать.

В варианте 1 вырежем верхнюю крышку 200 литровой бочки. Смастерим из нее прижимной круг распределителя воздуха.

В варианте 2 вырежем из листа железа два круга, таким диаметром как диаметр трубы. Потом первый круг соединим методом сварки с трубой. Это будет дно. Следующий
круг станет прижимным гнетом.

В варианте 3 используем железный цилиндр (из листового металла крупного размера) вместо бочки. Лист, свернутый трубочкой заварить по шву. Крышку с дном так же делают из листа металла.Все остальное аналогично делается, из предыдущих вариантов конструкции.

Этапы монтажа бубафони из газового баллона.

Всю работу по производству Бубафони из старого газового баллона, расставим на логические шаги: Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!

Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!

При помощи болгарки отрежем верховую часть баллона. Учтите, что там где шов, изнутри баллона приклеен в дополнение армированный слой. Это затруднит процесс резки, но решаемо. Без этого никак, бордюр помешает передвижению поршня. Действие не простое и лучше проделать обрез пониже шва. Проделаем отверстие в теле для дымохода рядом с верхом котла. Из железной трубы сечением примерно 100 миллиметров, делается колено под прямым углом. Затем два куска труб срезаются под 45 градусов, свариваются вместе. Далее через переходник соединяют дымоотвод трубы 120 миллиметров с коленом. Этим сделаем тягу однозначно лучше.

Переходник нужно герметизировать используя стеклоткань или обычную глину. Крышку сделаем из куска отрезанного у баллона, или из листового металла. Лучше будет конечно ровная крышка. На нее можно ставить сковороду или кастрюлю. Отверстие под поршень вырежем сваркой. Сечение может быть любым. Можно не круглым. Квадратная или любая другая труба, так же хорошо выполнит свое назначение. Монтаж будет простым.

Вырезается блин 27 см по размеру из куска металла 4 миллиметра. Для штока делаем отверстие по центру. Круг делают такого размера, чтобы был зазор процентов 5 от размера блина. Шесть лопастей привариваются снизу диска. Лопасти сгибаются так, чтобы получилось завихрение воздушных масс по ходу стрелки в право. Дерево будет сгорать лучше, сожжет весь газ вверху камеры. По центру, сверху лопастей крепят диск с 40-миллиметровым отверстием. Это нужно, чтобы древесный уголь, не забивал все пространства в штанге подачи воздушной смеси, и был достаточный зазор между дровами и лопастями.

Печку устанавливают на фундамент, экранируют от ближайших стен, предметов. Этим будет достигнута добавочная пожаробезопасность. Фундамент после нагрева, будет служить хорошим накопителем тепла для помещения, не так быстро остывать. При загрузке в печку сырых дров, на трубе дымоотвода внизу добавляют дополнительное колено, которое накапливает конденсат. И в колене делают кран для стока конденсата.

Укладка фундамента для пиролизной печи

Для устройства фундамента под пиролизную печку нам нужно:

  • Лопата
  • Емкость для замеса раствора или бетономешалка (кто ее имеет).
  • Готовый раствор в мешках или по отдельности компоненты (песок, цемент)
  • Щебень
  • Кирпич красный огнестойкий

Приступаем к работе. Мы условно разобьем все работы на три этапа:
Первый этап. Выкопаем для начала яму размером каждой стороны квадрата, равную одному метру или стороной квадрата, до полутора метров. Точность здесь не важна. Глубина ямки для фундамента бубафони, должна быть сантиметров тридцать.

Глубже не надо. Иначе будет перерасход средств, материалов.

Второй этап. Производим засыпку внутрь ямы щебенки. Мешаем раствор бетонный. Марка раствора — произвольная. Бетонным раствором заливаем щебень в яме. Поверхность делаем ровной. Достаточно будет простого мастерка. Нужно сделать протяжку по поверхности бетона ровной чистой доской. Когда бетон высохнет, проверим плоскость на качество, используя строительный уровень. Если необходимо, корректируем дополнительно полученную плоскость по уровню. В зависимости от температуры, при которой сохнет бетон, от нескольких дней до недели, мы ждем полного высыхания бетонной подушки. После высыхания бетонной подушки, переходим к следующему этапу.

Третий этап. Производим укладку кирпича огнеупорного, наверх бетонного основания. Сколько рядов кирпича будет достаточно? Хватит два или три слоя огнеупорного кирпича. Если рядом находятся стены, то обязательно нужно установить экраны для отражения тепла от стен строения. Материалы для экрана могут быть самые распространенные.

Розжиг печи «бубафоня»

Для начала, сними с баллона крышки, вытащим из печки поршень-пресс с воздуховодом. Наложим внутрь печки сухих дров. Порода дров — любая. Дрова именно кладем горизонтально, друг к другу как можно ближе. Если мы дрова поставим вертикально, то получим неприятный сюрприз.

Сюрприз будет следующий. Не сгоревшее вертикально стоящее полено, не даст возможности поршню опускаться на низ. Если так произойдет, в нижней камере будет полноценный костер. Топливо быстро сгорит. Режим работы печки будет вместо тления, горение. Про дым из воздуховода я вообще молчу, он обязательно появиться. Дрова не нужно укладывать выше уровня отверстия дымохода.

Далее необходимо прижать поршнем дрова и надеть на поршень крышку бубафони.

Как правильно поджечь дрова? Просто кинуть горящую спичку не получится. Она обязательно потухнет еще не достигнув дров. Мы поступим просто. Возьмем бумагу, ветошь или кусок бересты. Зажжем и бросим в печку.

Нужно подождать 20 минут, чтобы наша закладка хорошо разгорелась. Затем на воздуховоде прикроем задвижку. Воздух начнет поступать в печку в меньшем количестве. В первичной камере с дровами, дрова перестанут гореть, начнут тлеть. Пойдет выделение пиролизных газов. А газ нам необходим. Ведь установка — пиролизная! Так наша супер печка выйдет на свой рабочий режим.

Видео инструкция. Розжиг печи «бубафоня»

Рекомендации по увеличению КПД самодельной печи

Как увеличить КПД бубафони? Какая проблема мешает этому генератору тепла работать на полную катушку? Одна из проблем — корпус печки нагревается неравномерно. Из-за этого получаем плохой обмен тепла в помещении. Можно ли решить эту проблему? Конечно можно. Для решения этой проблемы, возьмем лист гофрированного металлопрофиля. Обернем его вокруг печки, получив защитную «рубашку» и приварим точечно профильный лист к баллону.

Можно кроме сварки найти другое решение. Это решать, думать вам. Воплотив это решение в готовую конструкцию, мы получим устройство печи длительного горения, формирующее поднимающиеся потоки воздуха. Снизу ребер будет подниматься холодный воздух. Пройдя вдоль корпуса баллона воздух нагреется и на выходе станет горячим.Плюс к этой доработке можно сделать следующее.

Обложить всю конструкцию кирпичом. Это позволит накапливать тепло от генератора, с отдачей его равномерно по всей площади строения достаточно долго. Кроме профильного листа можно использовать обрезки трубы. Подойдут профильные или обычные круглые трубы. Их приваривают
вокруг корпуса баллона, получают эффективную конструкцию для генерации тепла с равномерным обогревом.

Видео инструкция. Изготовление самодельной печки пиролизноготипа «бубафоня» самостоятельно

Видео: вариант печки бубафони из бочки

Видео: как можно усовершенствовать типовую печь бубафоню

Пиролизная печь своими руками: виды, чертежи, принцип работы

Часто, в условиях, когда невозможно подключить центральное отопление, хозяева прибегают к установке различных механизмов, обеспечивающих автономное поддержание комфортной температуры воздуха и воды в доме.

Это удобно, ведь можно самому, независимо от отопительного сезона, регулировать его начало и конец.

Помимо этого, такой способ обогрева дома более выгодный, чем отопление с помощью газа. Одним из таких приборов является пиролизная печь длительного горения.

Что такое пиролиз

Пиролиз представляет собой сложный технологический процесс. Его принцип работы заключается в разложении органических веществ под действием высокой температуры без доступа воздуха. Описанный этап происходит в нижней камере пиролизной печки.

Продуктами распада являются сажа и пиролизные газы. Далее, эти газы, переходя в специальную вторую камеру пиролизного котла, подвергаются сгоранию в большом количестве кислорода, что приводит к выделению энергии, рассеивающейся в виде тепла.

Таким образом, схема строения пиролизной печи достаточно простая. Ее основной компонент — система из двух камер: топка и камера для сгорания газа.

В топке, после горения сухого топлива, остается небольшое количество твердых остатков, а в верхней камере происходит догорание газа. Помимо этого, схема пиролизной печи предполагает специальную задвижку в дымоходе для регулирования поступления кислорода в камеру, тем самым уменьшая интенсивность работы агрегата, или же, наоборот, увеличивая ее.

Топливо для печи

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%.

Выделяют следующие виды топлива:

  • Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
  • Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
  • Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
  • Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Преимущества и недостатки агрегатов

Среди большого разнообразия отопительных агрегатов выделяют две главные группы по принципу отдачи тепла, это:

  • Печи с водяным контуром.   В таких агрегатах нагревается вода, которая достаточно долго отдает тепло в окружающую среду, за счет чего обеспечивается длительное поддержание высокой температуры в комнате. Среди плюсов таких отопительных систем можно выделить их выгодность и относительно малые затраты. Однако, имеется высокий риск замораживания колориметра, а также стоимость дополнительных сантехнических работ с таким агрегатом может неприятно удивить владельца.
  • Печи с разными вариантами размещения теплообменников. В таком случае топка располагается над воздушной камерой или под ней. В первом случае приходится устанавливать специальные дымоотсосы и вентиляторы. Они создают принудительную тягу. Если же топка под воздушной камерой, то тут работает естественная тяга.

Классификация пиролизных печей по циклу

Рабочий цикл пиролизного котла включает в себя: сушку, пиролиз древесины, охлаждение древесного угля.

По длительности цикла выделяют модели с коротким и длинным циклом.

В первом случае весь оборот цикла обычно составляет около 7 часов, во втором же случае это число увеличивается до нескольких суток.

Классификация по материалу

Различают большое количество видов пиролизных котлов.

По материалу, из которого изготовлен котел, выделяют каменные и металлические.

Каменные печки на сегодняшний день пользуются достаточно малым спросом и устанавливаются крайне редко.

Металлический котел пиролизного горения используется куда чаще, ведь является более эффективным, нежели его предшественник. Такой агрегат также отличается простотой сборки и его, при желании, можно перемещать с одного помещения в другое.

Среди металлических пиролизных котлов выделяют:

  • Печь-буржуйка. Пожалуй, пиролизная буржуйка является самой удобной и многофункциональной отопительной системой. Она может быть использована в целях приготовления пищи, для бани и сауны, также часто применяются для обогрева как жилых, так и нежилых домов.
  • Печь Булерьян. Один из самых универсальных и часто устанавливаемых видов пиролизных котлов. Обеспечивает обогрев как жилого, так и нежилого помещения.
  • Печь Бубафоня. Конструкция такого котла предельно проста и понятна любому непрофессиональному сварщику. В большинстве случаев используется для прогревания нежилого помещения.

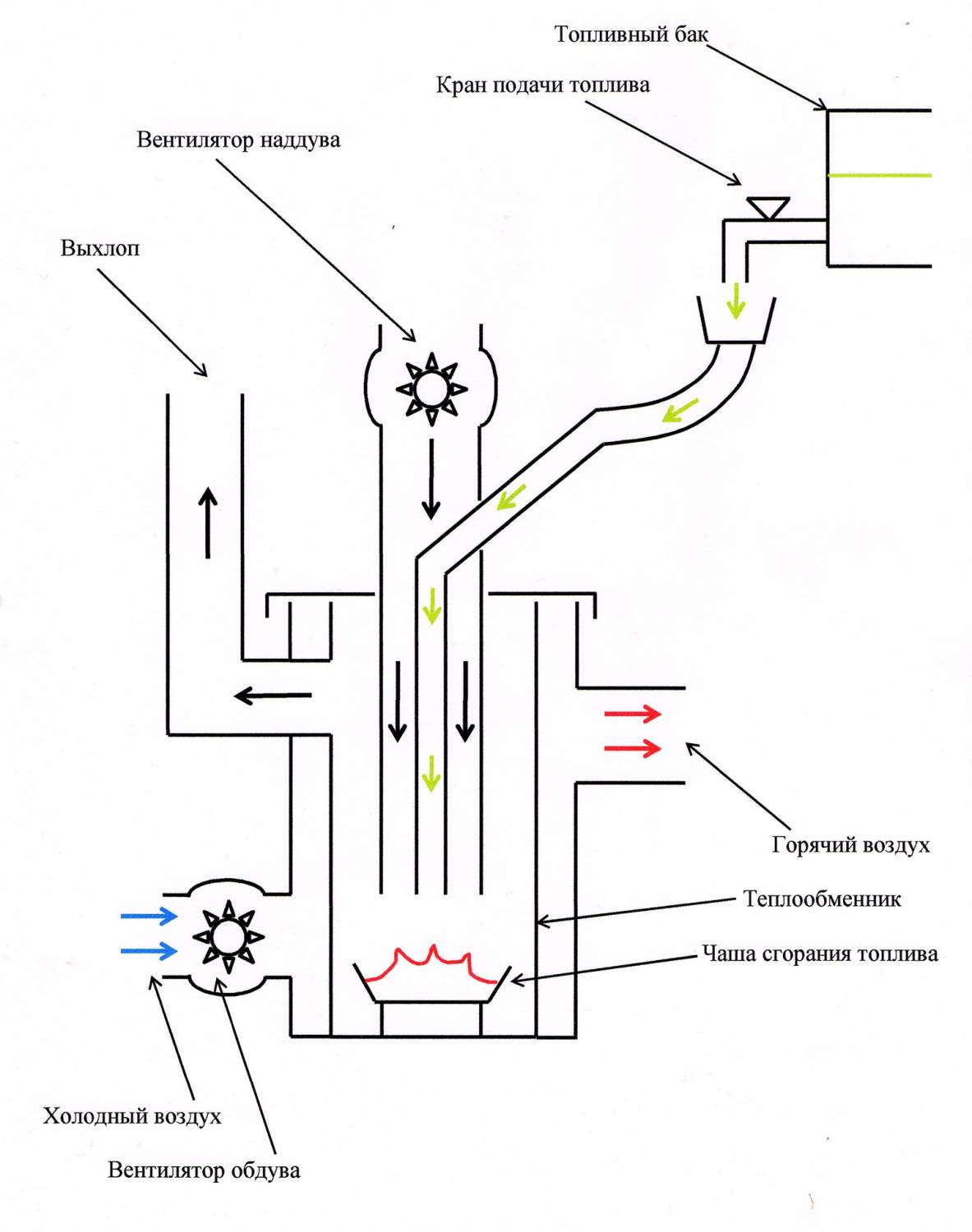

  • Печь на отработанном масле (отработке). Тоже не используется для прогревания жилых домов, однако активно устанавливается в нежилых помещениях. Очень проста в изготовлении и является достаточно экономичной моделью.

Среди кирпичных конструкций принято только выделять печь Кузнецова, которая может быть установлена как в жилом помещении, так и в бане.

К тому же, на таких печах возможно приготовление пищи. Их главное преимущество в том, что отдача тепла, вырабатываемого в них, более мягкая, и тепло такие печи сохраняют дольше.

Главные минусы в больших габаритах печи и ее не мобильности. Они являются более проблематичными в установке и монтаже. Кирпичные пиролизные печи, чаще всего, выглядят более эстетично, чем металлические.

Критерии выбора

При выборе отопительного агрегата необходимо учитывать все особенности печи.

Преимущества выбора пиролизных котлов состоят в их высоком КПД (до 85 %). Этот показатель обеспечивается именно благодаря сгоранию выделенного в топке газа (пиролизного газа).

Продукты сгорания не содержат в себе вредных веществ и являются экологически безопасными. Также, при эксплуатации пиролизного котла возможно использование широкого спектра топлива. За таким прибором нет необходимости следить постоянно, в отличие от обычных печей. Выбирая пиролизную печь, стоит обращать внимание на большое количество факторов.

Например:

  • Цели использования. Для обогрева нежилых помещений лучше использовать металлические печи, т.к. они являются более компактными и удобными в монтаже.
  • Место печи. Немаловажным фактором в выборе печи является ее месторасположение. В гараже, обычно, используют металлические пиролизные печи, в то время как дома часто можно увидеть и каменные конструкции.
  • Объем помещения. Для обогрева небольшого гаража или дома, в целях экономии места в помещении часто прибегают к использованию небольших конструкций. Зачастую, это металлические пиролизные котлы. Поскольку каменные печи часто занимают большую площадь, нежели изделия из металла.
  • Используемое топливо. Как упоминалось ранее, большинство пиролизных печей способны работать на различных видах твердого топлива. Поэтому, это редко является лимитирующим фактором при выборе пиролизного котла.

Также, существует возможность самостоятельного конструирования и изготовления пиролизного котла, что является большим преимуществом для многих, даже не профессиональных, сварщиков.

Как известно, все металлические пиролизные печи являются весьма мобильными и их можно перемещать в пространстве. Поэтому многие выбирают именно такой тип печек.

На сегодняшний день представлено большое количество схем по их изготовлению, поэтому, создание собственного высокоэффективного отопительного агрегата уже не представляется проблематичным.

При проектировании самодельной пиролизной печи необходимо учитывать то, что процесс пиролиза не является регулируемым, поэтому стоит уделить должное внимание выбору материалов: они должны быть достаточно высокого качества.

При правильно подобранных материалах, пиролизный котел, изготовленный собственными руками, может служить своим хозяевам достаточно долго.

Изготавливают металлическую печь из прочных и качественных стальных листов, обычно в печи формируют 2 стенки. Между ними пространство заполнено водой или песком.

Вентилятор наддува является обязательным компонентом печки, в которой газовая камера расположена снизу, и обеспечивает такой элемент подачу этих газов вниз, где происходит процесс дожига газового остатка. Также, не менее популярными являются пиролизные печи из газовых баллонов.

Что понадобится для изготовления

Изготовить пиролизную печь можно из подручных материалов, не прибегая к закупке дорогостоящих элементов. Для создания пиролизной печи необходим основной набор инструментов, а также главные составляющие самой печи.

Среди них:

  • Дрель.
  • Металл толщиной 4-7 мм.
  • Вентилятор.
  • Датчик.
  • Сварочный аппарат и электроды.
  • Болгарка, шлифовальные и отрезные круги.
  • Огнеупорный кирпич (для кирпичных котлов длительного горения).
  • Колосники.
  • Трубы различных сечений (прямоугольные и круглые).
  • Стальная полоска.
  • Две небольшие дверки.

Необходимые расчеты

В процессе создания эффективной пиролизной печи одним из главных пунктов является качественно составленный чертеж и схема будущей конструкции.

С этой целью необходимо заранее определить желаемый размер агрегата, форму корпуса, а также варианты расположения камер. Также, нужно рассчитать необходимую мощность прибора.

Для этого существуют различные формулы, по которым можно определить его эффективность.

В первую очередь стоит определить количество энергии, необходимой для обогрева всего помещения.

Далее, выбирают нужное топливо и определяют объем топливной закладки.

Рассчитывают данную величину по формуле: М = количество тепла / (15,5*0,8*0,5) (учитывая, что полностью топливо сгорает только на 80%, а КПД самодельной печи равен примерно 50%). Далее рассчитывается необходимый объем сгорания твердого топлива.

Подготовительные действия на месте

Обычно сборка самой печи происходит уже на том месте, где в дальнейшем она будет стоять. Поэтому, важно хорошо подготовить место установки.

Сама печка должна располагаться как минимум на 0,8 м от каждой ближайшей стены. На месте ее установки выкладывают основание из кирпичей или иного негорючего материала, такого как лист железа, толщиной около 0,15 см. К тому же, площадь этой основы стоит выбирать так, чтобы она была на порядок больше, чем сама печка.

Процесс изготовления

Для изготовления пиролизной печи, в первую очередь, надо сделать специальные металлические заготовки. Сваривая все детали, получают каркас печки.

После этого изготавливаются ее стенки, в которых проделываются специальные отверстия для топки и зольное отверстие.

Также, в одной из боковых стенок необходимо сделать просвет, который будет выступать поддувалом с заслонкой. Он изготавливается из трубы с круглым поперечным сечением и его диаметр составляет 5-6 см.

Для подключения печи к дымоходу в отверстие крышки необходимо приделать отвод диаметром около 11-12 см, к которому присоединяется боров – заслонка, которая задерживает выход газов из камеры дожигания, обеспечивая их сгорание в полном объеме.

Советы для самостоятельного изготовления кирпичной печки

Хоть более эффективной и популярной является металлическая печь пиролизного горения, часто устанавливается и кирпичная.

Пиролизная печь из кирпича своими руками, как и металлическая, требует точных расчетов, схемы и чертежа. Используют специального вида кирпич – огнеупорного, который с эстетической точки зрения не хуже обычного.

Еще необходим шамотный кирпич, для изготовления всех внутренних ее перегородок. Часто такие отопительные установки располагают в саунах и жилых домах. Кирпичные пиролизные печи в первого взгляда могут выглядеть как камин и создавать достаточно приятную и уютную атмосферу в доме или бане.

Правила эксплуатации и обслуживания

Печи длительного горения удобны в использовании, поскольку топливо выгорает почти полностью. Сажа остается в маленьких количествах, соответственно, котел не требует постоянной чистки. Регулярный ремонт пиролизного котла представляет собой просто своевременное устранение различных неисправностей.

При изменении формы дверцы топки следует исправить ее или просто заменить. Если конструкция расходится по шву сварки, то необходимо прекратить эксплуатацию агрегата и срочно устранить неполадки. Использование неисправного пиролизного котла может быть опасно для его владельцев.

Техника безопасности

Чтобы пиролизная печь была безопасна в использовании, необходимо следовать схеме и расчетам, а также, подбирать качественный материал и исправную технику.

Придерживайтесь таких советов в эксплуатации:

  • Сухое твердое топливо. Влажность топлива не более 10-15%, иначе это грозит скорым приходом агрегата в неисправное состояние.
  • Дымоходная труба котла съемная. Это позволяет обеспечить легкое удаление сажи и конденсата.
  • Возле печи ни в коем случае не должно быть горючих предметов или конструкций.

устройство, принцип работы, мощность, система управления

Дуговая сталеплавильная печь (ДСП) представляет собой устройство, которое нагревает материал при помощи электрического изгиба.

Промышленные приборы расположены в диапазоне размеров от маленьких единиц, примерно одной тонны мощности (применяются в литейном производстве для изготовления чугунных продуктов) до 400 единиц на тонну, используемых для вторичной обработки стали. Дуговые сталеплавильные печи, ДСП, используемые в исследовательских лабораториях, могут иметь вместимость всего несколько десятков граммов. Температура промышленных устройств может достигать 1800 °C (3272 °F), в то время как лабораторные установки превышают 3000 °C (5432 °F).

Дуговые сталеплавильные печи (ДСП) отличаются от индукционных тем, что загружаемый материал непосредственно подвергается воздействию электрического изгиба, а ток на выводах проходит через заряженный материал.

Строительство

Дуговая сталеплавильная печь используется для производства стали и состоит из огнеупорного судна. В основном разделена на три секции:

  • Оболочка, которая состоит из боковых стенок и нижней стали «чаши».
  • Поддон, который состоит из огнеупорного материала.
  • Крыша. Она может быть с жаростойкой футеровкой или водяным охлаждением. И также выполнена в виде шара или усеченного конуса (коническая секция). Крыша также поддерживает огнеупорную дельту в ее центре, через которую входит один или несколько графитовых электродов.

Отдельные элементы

Очаг может иметь полусферическую форму и необходим в эксцентричной печи для выстукивания дна. В современных цехах дуговая сталеплавильная печь — ДСП 5 – часто поднимается над первым этажом, так что ковши и шлаковые горшки можно легко маневрировать под любым концом. Отдельно от конструкции находится опора электрода и электрическая система, а также наклонная платформа, на которой стоит инструмент.

Уникальный инструмент

Типичная дуговая сталеплавильная печь ДСП 3 питается от трехфазного источника и поэтому имеет три электрода. В них расположено круглое сечение и, как правило, сегменты с резьбовыми соединениями, так что по мере износа можно добавлять новые элементы.

Дуга образуется между заряженным материалом и электродом. Заряд нагревается как током, проходящим через него, так и излучаемой энергией, выделяемой волной. Температура достигает около 3000 °C (5000 °F), в результате чего нижние секции электродов светятся лампами накаливания при работе дуговой сталеплавильной печи.

Элементы автоматически поднимаются и опускаются системой позиционирования, которая может использовать любую электрическую лебедку, подъемники или гидравлические цилиндры. Регулирование поддерживает приблизительно постоянный ток. А какая мощность потребляется дуговой сталеплавильной печью? Она поддерживается постоянной во время плавления заряда, даже несмотря на то что лом может перемещаться под электродами при его плавлении. Мачтовые рукава, удерживающие элемент, могут либо нести тяжелые шины (которые могут быть полыми медными трубами с водяным охлаждением, подводящими ток к зажимам), либо «горячими рукавами», где вся верхняя часть несет заряд, увеличивая эффективность.

Последний тип может быть изготовлен из покрытой медью стали или алюминия. Большие кабели с водяным охлаждением соединяют шины или кронштейны с трансформатором, расположенным рядом с печью. Подобный инструмент устанавливается в хранилище и охлаждается водой.

Постукивание и иные операции

Печь дуговая сталеплавильная ДСП 50 построена на наклонной платформе, так что жидкую сталь можно наливать в другую емкость для транспортировки. Операция наклона для переноса расплавленной стали называется постукиванием. Первоначально все сталеплавильные своды дуговой печи имели выпускной желоб, закрытый огнеупором, который вымывался при ее наклоне.

Но часто современное оборудование имеет эксцентричный нижний выпускной кран (EBT) для уменьшения включения азота и шлака в жидкую сталь. В этих печах есть отверстие, которое проходит вертикально через очаг и оболочку и смещено от центра в узком «носике» в форме яйца. Он заполнен огнеупорным песком.

Современные заводы могут иметь две оболочки с одним набором электродов, которые передаются между ними. Первая часть нагревает лом, а другая используется для расплавления. Иные печи на основе постоянного тока имеют аналогичное расположение, но обладают электродами для каждой оболочки и одним комплектом электроники.

Кислородные элементы

Печи переменного тока обычно имеют рисунок горячих и холодных пятен по периметру очага, расположенных между электродами. В современные устанавливают кислородно-топливные горелки в боковой стенке. Используют их для подачи химической энергии в минусовые зоны, что делает нагрев стали более равномерным. Дополнительная сила обеспечивается путем подачи кислорода и углерода в печь. Исторически это делалось при помощи копий (полых труб из мягкой стали) в дверце шлака, теперь это в основном делается при помощи настенных инжекционных блоков, которые объединяют кислородно-топливные горелки и системы подачи воздуха в один сосуд.

Современная сталелитейная печь среднего размера имеет трансформатор с номинальной мощностью около 60 000 000 вольт-ампер (60 МВА), со вторичным напряжением от 400 до 900 и током, превышающим 44 000. Ожидается, что в современном цехе такая печь произведет 80 метрических тонн жидкой стали примерно за 50 минут от загрузки холодного лома до выпуска.

Для сравнения, основные кислородные печи могут иметь мощность 150–300 тонн на партию или «нагревать» и выделять тепло в течение 30–40 минут. Существуют огромные различия в деталях конструкции печи и ее эксплуатации, в зависимости от конечного продукта и местных условий, а также от проводимых исследований для повышения эффективности установки.

Самая большая, предназначенная только для лома (с точки зрения массы ответвления и номинальной мощности трансформатора), представляет собой устройство постоянного тока, экспортированное из Японии, с массой отвода 420 метрических тонн и питаемое восемью трансформаторами 32 МВА для общей мощности 256 МВА.

Для производства тонны стали в электродуговой печи требуется приблизительно 400 киловатт-часов на короткую величину или около 440 кВт-ч на метрическую. Теоретическое минимальное количество энергии, необходимое для плавки стального лома, составляет 300 кВт-ч (температура плавления 1520 °C / 2768 °F). Поэтому для 300-тонного ЭДП мощностью 300 МВА потребуется около 132 МВтч энергии, а время включения составляет приблизительно 37 минут.

Производство стали с использованием электрической дуги экономически выгодно только при наличии достаточного количества электроэнергии с хорошо развитой сетью. Во многих местах мельницы работают в непиковые часы, когда коммунальные услуги имеют избыточную мощность производства, а цена на счетчик ниже.

Операция

Дуговая сталеплавильная печь разливает сталь в небольшую ковшовую машину. Металлолом доставляется в углубление, расположенное рядом с плавильным цехом. Скрап, как правило, бывает двух основных сортов: клочок (белые товары, автомобили и другие предметы, изготовленные из аналогичной легковесной стали) и тяжелый расплав (большие слябы и балки), а также некоторое количество железа прямого восстановления (DRI) или чугуна для химического баланса. Отдельные печи плавят почти на 100% DRI.

Следующий этап

Лом загружается в большие ведра, называемые корзинами, с дверцами-раскладушками для основания. Необходимо следить за тем, чтобы лом был в корзине, чтобы обеспечить хорошую работу печи. Сильный расплав укладывается сверху легким слоем защитного клочка, поверх которого ложится еще часть. Все они должны присутствовать в печи после загрузки. В это время корзина может перейти в предварительный нагреватель лома, который использует горячие, отходящие газы установки для плавки и рекуперации энергии, повышая эффективность.

Перелив

Затем сосуд доставляют в плавильный цех, откидывают крышу печи и в нее загружают материал. Перелив является одной из наиболее опасных операций для операторов. Много потенциальной энергии выделяется тоннами падающего металла. Любое жидкое вещество в печи часто вытесняется твердым ломом и смазкой вверх и наружу. Пыль на металле воспламеняется, если печь горячая, что приводит к вспышке огненного шара.

В некоторых устройствах с двойной оболочкой лом загружается во вторую, пока первая расплавляется, и предварительно нагревается отходящим газом из активной части. Другими операциями являются: непрерывная загрузка и работы с температурой на конвейерной ленте, которая затем выгружает металл в саму печь. Другие устройства могут загружаться горячим веществом из прочих операций.

Напряжение

После зарядки крыша откидывается над печью и начинается расплавление. Электроды опускаются на металлолом, возникает дуга, и затем они устанавливаются так, чтобы растекались в слое крошки в верхней части устройства. Низкие напряжения выбираются для этой операции, чтобы защитить крышу и стены от чрезмерного нагрева и повреждения от дуг.

Как только электроды достигли тяжелого расплава в основании печи и волны экранированы ломом, напряжение может быть увеличено, а электроды немного подняты, удлиняя и увеличивая мощность для расплава. Это позволяет более быстро образовывать расплавленную ванну, сокращая время отводов к выпуску.

Кислород выдувается в металлолом, сжигает или разрезает сталь, а дополнительное химическое тепло обеспечивается настенными горелками. Оба процесса ускоряют расплавление вещества. Сверхзвуковые форсунки позволяют кислородным струям проникать в пенящийся шлак и достигать жидкой ванны.

Окисление примесей

Важной частью сталеплавильного производства является образование шлака, который плавает на поверхности расплавленной стали. Он обычно состоит из металлических оксидов, а также действует в качестве места для сбора окисленных примесей, как термоодеяла (остановка чрезмерных потерь тепла), а также помогает снизить эрозию огнеупорной футеровки.

Для печи с основными огнеупорами, производящей углеродистую сталь, обычными шлакообразователями являются оксид кальция (CaO в виде обожженной извести) и магния (MgO в форме доломита и магнезита.). Эти вещества либо загружаются с ломом, либо выдуваются в печь во время расплавления.

Другим важным компонентом является оксид железа, образующийся при сжигании стали с введенным кислородом. Позднее при нагревании углерод (в форме угля) впрыскивается в этот слой, вступая в реакцию с оксидом железа с образованием металла и окиси углерода. Это приводит к вспениванию шлака, что обеспечивает большую термическую эффективность. Покрытие предотвращает повреждение крыши и боковых стенок печи от лучистого тепла.

Сжигание примесей

Как только металлолом полностью расплавится и будет достигнута плоская ванна, в печь может быть загружено еще одно ведро. После того как второй заряд полностью расплавлен, проводятся операции рафинирования для проверки и корректировки химического состава стали и перегрева расплава выше его температуры замерзания при подготовке к выпуску. Вводится больше шлакообразователей, и в ванну поступает много кислорода, сжигая такие примеси, как кремний, сера, фосфор, алюминий, марганец и кальций, и удаляя их оксиды в шлак.

Уборка углерода происходит после того как эти элементы выгорят первыми, так как они имеют большее сходство с кислородом. Металлы, которые имеют более низкое родство, чем железо, такие как никель и медь, не могут быть удалены путем окисления и должны контролироваться только при помощи химии. Это, например, введение железа прямого восстановления и чугуна, упомянутых ранее.

Пенистый шлак сохраняется повсюду и часто переполняет печь, чтобы вылиться из дверцы в предназначенную яму. Измерение температуры и химический отбор производятся при помощи автоматических копий. Кислород и углерод могут быть механически измерены специальными зондами, которые погружаются в сталь.

Преимущества для производства

Использование системы управления дуговыми сталеплавильными печами позволяет изготавливать сталь из 100% сырья - металлолома. Это значительно снижает энергию, необходимую для производства вещества, по сравнению с первичным изготовлением из руд.

Еще одним преимуществом является гибкость: в то время как доменные печи не могут значительно варьировать свою работу и могут трудиться в течение нескольких лет, данный экземпляр можно быстро запускать и останавливать. Это позволяет сталелитейному заводу варьировать производство в зависимости от спроса.

Типичная дуговая сталеплавильная печь является источником стали для мини-мельницы, которая может производить пруток или полосовой продукт. Мини-заводы могут быть расположены относительно близко к рынкам металлопродукции, а транспортные требования меньше, чем для интегрированного завода, который обычно располагается возле берега для доступа к отгрузке.

Дуговая сталеплавильная печь: устройство

Схематическое поперечное сечение представляет собой электрод, который поднимается и опускается реечным приводом. Поверхность облицована огнеупорным кирпичом и нижней облицовкой. Дверь позволяет получить доступ к внутренней части устройства. Корпус печи опирается на коромысла, чтобы его можно было наклонять для постукивания.

принцип работы и пошаговая инструкция по изготовлению

Колпаковая печь – одна из популярнейших разновидностей печей. Её ещё называют “Кузнецовка” по фамилии создателя В.И. Кузнецова. Колпаковые печи отличаются своей эффективностью и экономичностью от других типов печей. А с правильной схемой в руках, многие самостоятельно собирают подобные тепловые устройства. Главное придерживаться точных размеров и использовать только качественный материал при строительстве.

Принцип работы колпаковой печи Кузнецова

Основой принципа работы колпаковых печей является свободное движение газов.

Колпаковая печь Кузнецова

Обычное канальное отопление (традиционные русские печи), подразумевает под собой движение разогретого воздуха по  дымоходу. Стенки дымохода нагреваются, передавая тепло в помещения, а остывающий воздух под действием тяги выходит через трубу наружу. Однако у канальных печей есть существенные минусы:

  • печь быстро остывает,
  • неравномерное нагревание приводит к разрушению всей конструкции,
  • большое количество сажи,
  • низкий КПД.

Процесс работы колпаковой печи Кузнецова, заключается в вытеснении остывающего воздуха из под колпака горячим потоком. В конструкции данной печи присутствуют один или  два колпака, которые задерживают тёплый воздух. Остывая, он вытесняется новыми горячими потоками. Проходя через колпаки, воздух под действием вытеснения выходит из печи. Процесс мощности горения и регулировки температуры в колпаковой печи происходит самостоятельно. Количество колпаков обуславливается количеством отопительных помещений. Чем большую площадь нужно обогреть, тем больше колпаков необходимо. Так достигается требуемая производительность.

Колпаковая печь может играть двойственную функцию. Колпак может служить для приготовления пищи или выполнять функцию ёмкости для нагрева жидкости. В связи с функциональными отличиями печи Кузнецова можно разделить на такие виды, как:

  1. Отопительные – используются для обогрева одного или нескольких помещений.
  2. Варочные – возможность приготовления пищи.
  3. Банные – обогревание бань.
  4. Каминные – обустройство интерьера.
  5. Барбекю – устанавливаются на улице. Играют роль гриля или мангала.
  6. Комбинированные – самый популярный тип печей. Выполняет как отопительную роль так и любую другую.

Независимо от вида и функциональности колпаковой печи, принцип действия не меняется.

Расчёт колпаковой печи

Расчёт размера будущей печи, основывается на теплопотери обогреваемого помещения. Это не простой процесс, которые требует помощи разбирающегося человека.

Для начала необходимо высчитать кубатуру помещения. Размеры берутся по наружному периметру здания. Связанно это с тем, что помещение отдаёт тепло наружной стороной стен. Далее общую кубатуру необходимо умножить на 21.

Почему именно на 21? Это число килокалорий необходимых для прогрева 1метра кубического до 18 градусов при уличной температуре в -30. Однако это не точное число. Оно может варьироваться от 21 до 50.

Полученное число и есть теплопотеря рассчитываемого помещения. Дальнейшим действием будет деление теплопотери на 300. Это число обозначает теплоотдачу квадратного метра печи, именно прогреваемой поверхности. Получившееся число, это внешние габариты будущей печи.

Если приступать к строительству без опыта, то конструкцию внутреннего устройства печи лучше взять из готовых схем, а не придумывать самостоятельно.

Необходимые материалы

Перед началом строительства, необходимо купить все требуемые материалы и подготовить необходимые инструменты, что бы ни приостанавливать постройку.

Огнеупорный кирпич

Материалы для строительства печи:

  • огнеупорный кирпич — для строительства топки,
  • мастика огнеупорная — для топки,
  • керамический кирпич (марка минимум м150),
  • цемент, песок и глина – для создания основания и кирпичной кладки,
  • деревянный материал – для опалубки,
  • бруски из дерева 50х50 – устанавливаются по углам для ровной кладки,
  • металлические уголки, арматура, проволока, пластины,
  • специальная фольга на основание,

Инструменты для строительства “Кузнецовки”:

  • дрель с венчиком для замешивания раствора,
  • лопата совковая и штыковая,
  • мастерок,
  • большая или маленькая болгарка,
  • большой строительный уровень,
  • рулетка,
  • молоток каменщика,
  • ёмкость для раствора,
  • пила (ручная или электропила).

Так будет выглядеть минимальный набор инструмента, без которого не удастся добиться нужного результата.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

  1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
  2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
  3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
  4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
  5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
  6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
  7. Основание печи делается отдельно от фундамента здания.
  8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 — фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 — кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 — проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

Колпаковая печь

  1. Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
  2. Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
  3. Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
  4. Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
  5. Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
  6. Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
  7. Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
  8. Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
  9. В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
  10.  Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
  11. Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

  1. Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
  2. Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
  3. Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

Ракетные печи - варианты конструкции, схемы и принцип работы

Этот необычный вид отопительных систем не знаком рядовым застройщикам. Многие профессиональные печники также никогда не сталкивались с подобными конструкциями. Это не удивительно, поскольку идея ракетной печи сравнительно недавно пришла к нам из Америки и сегодня энтузиасты пытаются донести ее до массового сознания граждан.

Благодаря простоте и дешевизне конструкции, тепловому комфорту и высокому КПД ракетные печи заслуживают написания отдельной статьи, которую мы и решили им посвятить.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

  1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
  2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Рис. №1 Переносная  ракетная печь прямого горения

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Рис. №2 Схема кладки простейшей ракетной печи из кирпича

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Рисунок №3 Конструкция стационарной печи-ракеты

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Чертеж №1 Основные элементы и движение газов в ракетной печи

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

  1. Высота колпака H составляет от 1,5 до 2D.
  2. Высота его глиняной обмазки – 2/3H.
  3. Толщина обмазки – 1/3D.
  4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
  5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
  6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
  7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
  8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
  9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
  10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
  11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
  12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
  13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Примеры красивого исполнения печей для обогрева жилых помещений

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

Полезный совет: перед тем, как приступить к возведению стационарной реактивной печи, изготовьте  упрощенную походную конструкцию из металла или глины. Так вы отработаете основные приемы сборки и получите полезный опыт.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

Принцип работы микроволновой печи. Справка

Первые СВЧ-печки, предназначавшиеся для армейских столовых и больших ресторанов, были шкафами высотой 175 см и весом 340 кг. Более компактные домашние печки начали производиться с 1955 г.

Первая серийная бытовая микроволновая печь была выпущена японской фирмой Sharp в 1962 г. Первоначально спрос на новое изделие был невысок. В СССР микроволновые печи выпускал завод ЗИЛ.

Принцип действия микроволновой печи строится на обработке продукта, помещенного внутрь прибора, микроволнами (СВЧ-излучение). Эти волны и нагревают пищу.

Микроволны являются одной из форм электромагнитной энергии, как и световые волны или радиоволны. Это очень короткие электромагнитные волны, которые перемещаются со скоростью света (299,79 км/с).

В состав продуктов питания входят многие вещества: минеральные соли, жиры, сахар, вода. Чтобы нагреть пищу с помощью микроволн, необходимо присутствие в ней дипольных молекул, то есть таких, на одном конце которых имеется положительный электрический заряд, а на другом – отрицательный. Подобных молекул в пище предостаточно – это молекулы и жиров и сахаров, но главное, что диполем является молекула воды – самого распространенного в природе вещества. Каждый кусочек овощей, мяса, рыбы, фруктов содержит миллионы дипольных молекул.

В отсутствие электрического поля молекулы расположены хаотически. В электрическом поле они выстраиваются строго по направлению силовых линий поля, "плюсом" в одну сторону, "минусом" в другую. Стоит полю поменять направление на противоположное, как молекулы тут же переворачиваются на 180 градусов.

Магнетрон, который содержит каждая микроволновая печь, преобразует электрическую энергию в сверх-высокочастотное электрическое поле частотой 2450 мегагерц (МГц) или 2,45 гигагерц (ГГц), которое и взаимодействует с молекулами воды в пище.

Микроволны "бомбят" молекулы воды в пище, заставляя их вращаться с частотой в миллионы раз в секунду, создавая молекулярное трение, которое и нагревает еду.

Это трение наносит значительный ущерб молекулам пищи, разрывая или деформируя их. Проще говоря, микроволновая печь вызывает распад и изменения молекулярной структуры продуктов питания в процессе излучения.

Микроволны работают только в относительно небольшом поверхностном слое пищи, не проникая внутрь глубже, чем на 1-3 см. Поэтому нагрев продуктов происходит за счет двух физических механизмов – прогрева микроволнами поверхностного слоя и последующего проникновения тепла в глубину продукта за счет теплопроводности.

При выборе СВЧ печи следует ориентироваться на ее основные характеристики, среди которых – объем камеры, тип управления, наличие гриля, мощность и некоторые другие. Объем камеры определяется по количеству продуктов, вмещающихся в микроволновую печь.

Управление в микроволновых печах бывает трех типов – механическое (самый простой тип управления), кнопочное и сенсорное.

В зависимости от выполняемых функций микроволновки делят на три типа: СВЧ с микроволнами, с грилем и микроволновые печи с грилем и конвекцией.

Что касается дополнительных функций микроволновых печей, то к самым распространенным относятся функции двойного излучения (для равномерного приготовления продукта по объему) и auto-weight, означающая, что электронные датчики взвесят продукт и выберут время приготовления.

Некоторые модели СВЧ печей имеют диалоговый режим, когда на дисплее высвечиваются рекомендации во время приготовления блюда.

Также может быть микроволновая печь со встроенными рецептами приготовления блюд. Чтобы запустить процесс приготовления, нужно указать вид продукта, количество, рецепт. Готовые программы дают возможность выбрать оптимальный режим, точное время приготовления.

Некоторые модели оснащаются портом связи для доступа в интернет. Это дает возможность загружать новые рецепты блюд и получать информацию о его калорийности.

В число принадлежностей к СВЧ-печи могут входить многоуровневая решетка для тарелок, позволяющая разогреть одновременно несколько блюд, и решетка для гриля.

Материал подготовлен на основе информации открытых источников

Принцип (2014) - Тухлые помидоры

Главная Верхняя касса Билеты и расписание сеансов DVD и потоковое воспроизведение телевидение Новости Что такое Tomatometer®? Критики ПОДПИСАТЬСЯ | АВТОРИЗОВАТЬСЯ

Фильмы / ТВ

    Знаменитости

      Результатов не найдено

      Посмотреть все
      • Дом
      • Касса
      • телевизор
      • DVD
      • БОЛЬШЕ
      • Новости
      • Моя учетная запись
      • ПОДПИСАТЬСЯ АВТОРИЗОВАТЬСЯ
