Признаки поломки топливного насоса — Автомобильный портал AutoMotoGid

Дизельные двигатели получили широкое распространение в различных сферах машиностроения: они используются на легковых и грузовых автомобилях, спецтехнике, речных и морских судах, производственном оборудовании и т.д. Причинами такой востребованности являются неприхотливость конструкции дизелей, высокие показатели тяги и мощности при экономичном потреблении топлива. В то же время отдельные агрегаты таких двигателей в процессе эксплуатации могут изнашиваться. Наиболее часто возникают те или иные неисправности ТНВД – топливного насоса высокого давления, который обеспечивает подачу солярки. В результате двигатель теряет свою мощность и производительность и в конечном итоге полностью выходит из строя. Для продления ресурса работы насоса следует понимать принципы его действия, а также учитывать рекомендованные правила его эксплуатации. Также большое значение имеет качественный своевременный сервис и ремонт.

Принцип действия ТНВД

В двигателях различных производителей и моделей могут использоваться топливные насосы разных видов. Однако для всех ТНВД характерен общий принцип работы. Главная задача этого агрегата – подача в камеры сгорания под высоким давлением порций дизельного топлива в строгом соответствии с тактами работы двигателя. При этом количество подаваемого устройством топлива может быть различным, оно зависит от режима работы мотора – чем выше нагрузка на него, тем больше солярки нагнетает ТНВД.

Основными деталями насоса высокого давления являются плунжер, выполняющий роль поршня, и втулка-цилиндр. В зависимости от принципа их действия выделяют следующие виды ТНВД:

  • насосы непосредственного действия;
  • модели аккумуляторного типа.

Все ТНВД непосредственного впрыска характеризуются следующими особенностями работы:

  • плунжер приводится в действие механически;
  • нагнетание топлива и его впрыск происходят одновременно;
  • необходимое для впрыска давление создается движущимся плунжером.

В насосах аккумуляторного типа используется иной принцип действия, называемый раздельным: дизельное топливо нагнетается в специальный аккумулятор в конструкции насоса, далее оно подается в форсунки.

Также производители дизельных двигателей используют классификацию ТНВД по особенностям устройства:

  • рядные – каждый цилиндр связан с определенной насосной секцией, которая обеспечивает его питание;
  • распределительные – могут быть 1- и 2-плунжерными, каждая их секция может подавать солярку в несколько цилиндров;
  • многосекционные – используются на высокоскоростных дизелях.

Общий принцип работы насосов высокого давления следующий:

  • Подкачивающий насос нагнетает топливо из бака и направляет в ТНВД. Редукционный клапан обеспечивает при поступлении солярки в насосную секцию необходимое рабочее давление.
  • Кулачковый вал, соединенный с коленвалом, приводит в действие плунжер, который, в свою очередь, подает топливо непосредственно в цилиндры.
  • Под действием кулачкового вала плунжер двигается в полости втулки вверх. В это же время происходит последовательное открытие клапанов выпуска и впуска.
  • Плунжер создает во втулке давление, что приводит к открытию клапана нагнетания. Через него топливо направляется непосредственно к распыляющей форсунке.
  • Избыточный объем топлива удаляются из плунжера через специальные каналы и по дренажному штуцеру возвращаются в бак.

Для стабильной работы насоса высокого давления требуется согласованность всех этапов. Кроме того, этот узел чувствителен к качеству используемого топлива и режиму работы – при их нарушении могут проявиться те или иные неисправности ТНВД дизельного двигателя. Это потребует дорогостоящего ремонта, во время которого вы не сможете пользоваться своей техникой.

Основные неисправности ТНВД

При эксплуатации дизельных автомобилей их поведение может изменяться в зависимости от воздействия различных факторов. К ним относится и износ элементов топливного насоса. Поэтому важно знать, какие симптомы могут свидетельствовать о развивающихся проблемах эти агрегатом.

Ключевые признаки неисправности ТНВД:

  • появление течи в топливной системе;
  • увеличение расхода солярки;
  • соскальзывание ремня ГРМ с приводной шестерни насоса;
  • затрудненный запуск двигателя;
  • перегрев мотора;
  • возникновение посторонних шумов;
  • повышенная дымность при работе в обычном режиме.

При возникновении любого из этих симптомов следует как можно скорее обратиться к квалифицированным мастерам, которые выполнят комплексную диагностику насоса и определят степень изношенности его элементов, а также выполнят его ремонт и восстановление первоначальных характеристик.

К наиболее распространенным проблемам с топливными насосами высокого давления относятся следующие:

  • Нарушение работы вследствие загрязнения. В насос могут попадать внешние грязь и пыль, нагар, откладываемый на поршнях и поверхностях цилиндров. В результате этого забиваются каналы и клапаны, затрудняется движение плунжера. Работа в условиях высоких нагрузок в итоге приводит к усталости металла и потери им своей изначальной прочности и жесткости.
  • Неравномерная подача и распределение нагнетаемого топлива. Данная проблема может возникнуть в результате существенного износа используемых в плунжерах поводков, зубьев рейки, плунжера и втулки, а также нагнетательных клапанов. Кроме того, стабильность распределения дизтоплива нарушается при загрязнении или повреждении форсунок.
  • Механический износ плунжерной пары. Данная проблема приводит к «плавающим» оборотам при работе двигателя в холостом режиме, а также существенному увеличению потребления топлива. Кроме того, в результате уменьшения компрессии нарушается герметичность всей системы. Кроме того, может повредиться поверхность поршня-плунжера, что приводит к появлению сбоев в работе мотора и чрезмерному нагреву подшипников.
  • Производственный брак. Некоторые автомобилисты сталкиваются с повреждением алюминиевого корпуса насоса, появлением на его поверхностях трещин, которые могут затрагивать и подшипники. В этом случае поможет только полноценная замена ТНВД. Также к браку относят заедание плунжерной втулки.
  • Износ и выход из строя подшипников. Эта неисправность ухудшает рабочие параметры насоса, так как повышается сила трения на его движущихся элементах.
  • Заклинивание поршневой пары. Если в процессе работы плунжер останавливается в полости втулки, то это может привести к выходу из строя зубчатой рейки, шестерни, регулятора, кулачкового вала, шпоночных соединений. Распространенная причина заклинивания плунжера – попадание воды в пространство между ним и втулкой.
  • Износ движущихся элементов в результате истирания смазочного слоя.
  • Коррозия плунжерной пары при повышенном содержании воды в топливе.
  • Перегрев ТНВД при стабильной работе системы охлаждения. Причинами такой неисправности могут быть как банальный недостаток антифриза в системе, так и засорение ее каналов.

Распространенной неисправностью также является износ прокладок и сальников. В результате появляется утечка масла, неустойчивая работа в холостом режиме, повышенная дымность.

Наиболее тяжелый симптом неисправности ТНВД дизеля – появление в системе охлаждения масляной эмульсии. Она свидетельствует о нарушении целостности деталей, что потребует полной замены поврежденных элементов.

Названные выше неисправности могут появиться вследствие различных факторов:

  • Механический износ компонентов насоса – со временем даже при бережной эксплуатации автомобиля отдельные детали насоса изнашиваются. При использовании топлива низкого качества износ существенно ускоряется.
  • Попадание в топливную систему воды, пыли или других загрязнений – даже небольшое их содержание может привести к полному выходу ТНВД и всей системы питания дизеля из строя.
  • Засорение топливного фильтра – в результате снижения пропускной способности фильтра насос не может развить требуемое для работы давление.
  • Разгерметизация топливной системы – попадающий в насос воздух также не позволяет ему создать необходимое давление, в результате чего он начинает работать в режиме повышенных нагрузок.

Способы продления срока службы ТНВД дизельного двигателя

Предотвращение поломки любого агрегата – гораздо более выгодное и легкое действие, чем последующее устранение повреждений. В особенности это справедливо для топливного насоса дизеля – это дорогостоящий агрегат на восстановление или замену которого потребуются существенные средства. Общими правилами профилактики для любых моделей таких насосов являются следующие:

  • промывайте топливную систему 1-2 раза в год;
  • при промывке очищайте или заменяйте топливный фильтр;
  • периодически сливайте отстоянные остатки топлива;
  • оставляйте машину на парковке с заполненным баком – во время ночной стоянки на его голых стенках образуется конденсат, впоследствии попадающий вместе с топливом в ТНВД и форсунки;
  • не допускайте критического снижения уровня топлива.

Большое значение имеет правильный выбор топлива, что особенно важно в осеннее межсезонье. Летнее дизтопливо при понижении температуры окружающего воздуха достаточно быстро утрачивает текучесть. При дальнейшем охлаждении происходит парафинизация солярки, в результате чего засоряются топливный фильтр и каналы ТНВД. Поэтому обязательно уточняйте на АЗС, топливо какого сезона вам предлагается. В ситуации, когда температура снизилась резко, а заменить топливо не было возможности, следует прогреть машину обогревателем.

Вопреки бытующему мнению, смешивать летнюю солярку с бензином для адаптации к холодному сезону не только бесполезно, но и опасно для всей топливной системы. Различная плотность, температура воспламенения, характер горения дизельного топлива и бензина имеют существенные различия, поэтому такая смесь способна очень быстро вывести из строя не только ТНВД, но и другие элементы двигателя.

В зимний сезон не жалейте времени на прогрев двигателя. Характерное отличие дизелей от бензиновых моторов заключается в их повышенной чувствительности к рабочим температурам. Двигателям, работающим на солярке, требуется больше времени на полноценный прогрев до рабочих температур, поэтому ни в коем случае не следует трогаться сразу же после запуска. В то же время продолжительная работа в холостом режиме не будет полезной – лучше сочетать 4-5-минутный прогрев на парковке с кратковременным движением в щадящем режиме.

Важный момент – заправляйте свой автомобиль только на проверенных АЗС, гарантирующих высокое качество топлива. Попытки сэкономить путем заправки на дешевых заправочных станциях могут привести к серьезным тратам на ремонт ТНВД и всей топливной системы.

Еще один полезный совет – не игнорируйте изменения в поведении автомобиля. Если вовремя заметить признаки неисправности ТНВД дизельного двигателя и соответствующим образом отреагировать на них, то можно избежать затратного ремонта.

О важности качественного сервисного обслуживания

Топливные насосы высокого давления – это один из наиболее чувствительных к условиям эксплуатации, дорогостоящих и сложно поддающихся ремонту узлов дизельного мотора. Поэтому нужно не забывать регулярно проводить соответствующие сервисные работы, которые не только сохранят его рабочий ресурс, но и эффективно помогут предотвратить проявление каких-либо неполадок.

Доверять выполнение таких работ следует опытным специалистам, имеющим большой опыт работы с дизельной аппаратурой и понимающей все ее конструкционные особенности. Такое обслуживание предлагает сервис «Дизель-Мастер». Наши ключевые преимущества:

  • Оперативность работы.
  • Высокая квалификация всех специалистов.
  • Использование высокотехнологичного сервисного оборудования.
  • Использование оригинальных запчастей и материалов.
  • Гарантия на все работы.
  • Удобное расположение сервиса.

Чтобы стать нашим клиентом, заполните заявку на нашем сайте или позвоните нам по телефонам +7 (921) 932-25-54, (812) 938-56-50, 8 (800) 350-34-48 и выберите удобное время посещения. Если у вас возникли какие-либо вопросы относительно нашей работы, вы можете задать их прямо на сайте — наши специалисты свяжутся с вами в короткое время и предоставят всю необходимую информацию.

Признаки неисправности бензонасоса.

Основная функция бензонасоса – это перекачка топлива из топливного бака в двигатель. Редуктор насоса поддерживает определенное давление, при котором происходит этот процесс. Некоторые ТС оснащены двумя бензонасосами: один в бензобаке, второй — на топливной рампе. Первый перекачивает топливо из бака в подводящую магистраль, второй поддерживает внутри неё постоянное давление, необходимое для работы топливных форсунок. Бензонасос должен прокачивать определённый объём топлива и при этом поддерживать достаточно высокое давление в системе питания. Неисправность бензонасоса приводит к серьёзным последствиям: отказ двигателя устойчиво работать и запускаться, двигатель может глохнуть и не запускаться без видимых на то причин.

Топливные насосы делятся на электрические и механические. Работа электрического обеспечивается электродвигателем с мини-помпой. Механический тип работает за счет возвратно-поступательного движения рычага. Этот тип бензонасоса встречается все реже

Практически все современные автомобили оснащены электрическими топливными насосами. Поэтому в этой статье речь пойдет о неисправностях электрических бензонасосов.

Принцип работы и устройство бензонасоса.

Электрический бензонасос начинает свою работу при включении зажигания. От правильного давления в топливной рампе зависит бесперебойная подача топлива в камеру сгорания. При выключении зажигания давление падает, лишнее топливо стравливается обратно в бак через перепускной клапан.

Электробензонасос большинства легковых автомобилей расположен в баке. Это такой небольшой пластиковый цилиндр с выносным поплавком. Он погружается в толщу бензина, которым и охлаждается в процессе работы.

По принципу работы электробензонасосы делятся на три вида — роторно-роликовые, шестерёнчатые и центробежные (турбинные). Последние наиболее распространены, подача топлива в них осуществляется за счёт крыльчатки с большим количеством лопастей, помещённых в специальную камеру. При вращении крыльчатки возникают завихрения, засасывающие бензин и сжимающие его, так создаётся давление в топливной магистрали.

Признаки неисправности бензонасоса.

Обращаем внимание, что данные признаки возможны и при других неисправностях двигателя. Но это «звоночки», после возникновения которых необходимо обратить внимание на бензонасос.

  1. Двигатель не запускается. Звука насоса при включении зажигания или работе стартера не слышно. В топливопроводе давления нет, или оно крайне малое. Вращения стартера при сухих свечах не вызывает вспышек в цилиндрах.
  2. Двигатель не запускается, хотя при этом отдельные вспышки в цилиндрах происходят. Давление в топливопроводе присутствует, но без манометра его значение не определить. Свечи сухие.
  3. Двигатель запускается, нормально работает на холостом ходу. Однако нажатие на акселератор вызывает остановку работы двигателя. Поднять обороты до средних возможно, но при попытке тронуться глохнет мотор. На свечах присутствует черный налет. Бензонасос работает с меняющимся звуком.
  4. Потеря мощности. Двигатель запускается, нормально держит холостые обороты, на нейтральной скорости легко их набирает. Во время движения на средней и высокой скорости наблюдается «подергивание». Также при этой неисправности возможны случаи, когда после определенной отметки на тахометре обороты не набираются, а двигатель перестает выдавать требуемую мощность при нагрузке. При этом свечи белые, а по их виду кажется, что на автомобиле стоит слишком раннее зажигание либо поступает обедненная смесь.
  5. Шум при работе автомобиля. Писк, скрип, гул – это может говорить о механическом повреждении бензонасоса. Или о сильном загрязнении фильтрующей сетки.

Причины возникновения неисправностей в электрическом бензонасосе:

Ржавые, расплавленные или поврежденные провода в топливном комплексе создают помехи в работе устройства и ограничивают необходимые параметры тока, затрудняя перекачку топлива.

Также поломку бензонасоса вызывают посторонние примеси в топливном баке (ржавчина, грязь, вода, механические частицы).

Засоренный топливный фильтр способствует резкому снижению давления, которое создает насос и ухудшению его работы.

При езде с небольшим количеством топлива насос находится в не погруженном состоянии, и поэтому испытывает значительный перегрев. В результате идет быстрый расход внутренней смазки. И насос может выйти из строя.

Естественный износ трущихся частей насоса также может стать причиной его поломки.

Проверка бензонасоса на наличие неисправностей.

Если Вы отмечаете следующие признаки, то проверьте фильтр грубой очистки.

  • Падение мощности мотора;
  • Слабая тяга на высоких оборотах;
  • Затрудненный запуск двигателя;
  • Нестабильная работа на холостых и малых оборотах.

Также необходимо проверить давление в топливной рампе

  • На холостых оборотах давление должно составлять 0,23-0,25 кПа;
  • При пуске двигателя давление должно достигать 0,3 кПа;
  • В переходном режиме – 0,28-0,3 кПа.

Если на переходном режиме насос не выдает нужное давление, то скорее всего сетка фильтра грубой очистки засорилась. Если давление в топливопроводе при пережатой трубке обратной подачи не достигает 0,4 кПа – то, это означает, высокую степень износа насоса.

Обязательно проверьте бензонасос на механические повреждения. В случае значительно износа механизма насоса или попадания в него грязи, будет слышен характерный шум. При включении зажигания бензонасос работает, но с явными признаками неисправности механизма.

Будьте бдительны и не допускайте серьезных поломок Вашего автомобиля. Помните – профилактика — залог здоровья. Не только Вашего, но и автомобильного.

Бензонасос является неотъемлемой частью автомобиля, без которой вождение невозможно. К сожалению, как проверить бензонасос на работоспособность, знает не каждый. Деталь достаточно неприметная, и вы можете даже не догадываться, что причина отказа автомобиля кроется именно в ней. Однако, если есть подозрение, что бензонасос не работает, стоит убедиться в этом самостоятельно.

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Признаки неисправности бензонасоса

С помощью этих признаков вы сможете определить, что не качает бензонасос.

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

automotogid.ru

Устройство и принцип работы автомобильного электрического бензонасоса

Любая система впрыска топлива, которая устанавливается на современном автомобильном двигателе внутреннего сгорания, снабжена бензонасосом с приводом от электродвигателя постоянного тока. Электрический бензонасос может быть расположен как внутри бензобака, где, в таком случае, он будет погружен в бензин, так и рядом с ним под днищем кузова автомобиля.




В качестве примера рассмотрим устройство и принцип работы погружного электробензонасоса производства BOSCH серии 0580254, который используется во всех модификациях системы впрыска топлива «К-Jetronic».

Рис. 1. Конструкция автомобильного электробензонасоса
1 — выходной штуцер; 2 — обратный клапан; 3 — электроклемма; 4 — коллектор; 5 — щеткодержатель с пружиной и щеткой; 6 — статорный постоянный магнит; 7 неподвижная ось для якоря электродвигателя и для ротора насоса; 8 — якорь электродвигателя; 9 — сцепная вилочка; 10 — центробежный ролик; 11 — крышка нагнетателя с выпускной щелью; 12 — статор нагнетателя с эксцентрической цилиндрической полостью; 13 — ротор нагнетателя с пятью центробежными роликами; 14- донце нагнетателя с входной щелью; 15 — входное отверстие; 16 — сетка фильтра грубой очистки топлива; 17 — выпускное отверстие; 18 — клапан сброса; 19 — выемка в днище бензобака.



На рис. 1 приведено схематическое изображение конструкции электробензонасоса. Его приводной частью является электродвигатель постоянного тока с двумя постоянными магнитами 6, расположенными на статоре, и с двенадцатисекционной рабочей обмоткой, намотанной на 12-пазном якоре 8. Якорь барабанного типа. Якорная обмотка петлевая, короткозамкнутая, по отношению к внешней электрической цепи, — разделена щетками на две параллельные ветви. Всего в обмотке 288 витков медного провода диаметром 0.6 мм, по 24 витка в каждой секции. Два статорных магнита создают постоянное магнитное поле В’ с полюсами N и S, которое пронизывает магнитные массы и витки якоря электродвигателя. Коллектор 4 имеет 12 ламелей, которые попарно соединены с бортовой электрической сетью напряжением 12 Вольт посредством подпружиненных щеток 5 и двух внешних электроклемм 3. Щетки к клеммам подсоединены многожильным гибким медным проводом. Клеммы выведены за пределы корпуса бензонасоса (обозначены соответственно «+» и «-») и имеют герметическое уплотнение.

Электробензонасос устанавливается на переходную площадку, посредством которой он крепится к бензобаку. При этом приемный торец электробензонасоса с сетчатым фильтром 16 грубой очистки топлива опускается точно в выемку 19 днища бензобака. Рабочее положение электробензонасоса БОШ-0580254 вертикальное.

Электродвигатель рассчитан на рабочее напряжение 12 В и в нагруженном режиме потребляет.ток до 6 А. Мощность электродвигателя примерно 80 Вт.





Принцип работы электродвигателя можно объяснить с помощью рис. 2.

На клеммы +М и -М подается напряжение 12 В от бортовой сети автомобиля через схему управления электробензонасосом. Эта схема включает электродвигатель бензонасоса в момент пуска двигателя внутреннего сгорания на 3…5 с, а во время работы двигателя автомобиля удерживает его постоянно включенным. Если двигатель внутреннего сгорания заглохнет при включенном зажигании, схема управления отключает электробензонасос от бортовой сети до следующего пуска двигателя автомобиля.

Под действием бортового напряжения 12 В по виткам рамки R якоря электродвигателя начинает протекать пусковой ток Iя. Этот ток, согласно закону Ома равный UcRя (где Uc — напряжение бортовой сети, Rя — омическое сопротивление обмотки якоря), вступает в электромагнитное взаимодействие с магнитным полем В’ постоянного магнита статора. Как следствие, на рамку R начинают действовать две механические силы F1 и F2, каждая из которых согласно закону электромагнитной индукции определяется по формуле: F=BLI cosα, где L — суммарная активная длина витков рамки R; В — индукция магнитного поля; α — угол поворота рамки R относительно направления поля В7. Направление действия силы F легко определяется по правилу левой руки.

Силы F1 и F2, приложенные в противоположных направлениях к оси вращения якоря, образуют вращающий момент Мя, который посредством сцепной вилочки (рис. 1, 9) передается ротору шиберного бензонасоса. Момент определяется по формуле: Мя=(F1+F2)r, где r — приведенный радиус якоря.

Следует заметить, что сцепная вилочка выполнена из жесткой, но ломкой пластмассы и при заклинивании ротора бензонасоса (например, при замерзании зимой случайно попавшей в бензобак влаги) должна сломаться, предотвращая тем самым короткое замыкание электродвигателя насоса.

После пуска электродвигателя ток якоря Iя значительно уменьшается. Это явление имеет место потому, что, во-первых, якорь сам становится вращающимся постоянным магнитом и силой этого магнита ослабляет магнитное поле В’ статора электродвигателя (реакция якоря), во-вторых, ток Iя при работе электродвигателя ослабляется противоэлектродвижущей силой и постоянно переключается по виткам якоря коллекторно щеточным механизмом, за счет чего его среднее значение становится меньше тока заторможенного якоря.

Частота вращения якоря электродвигателя, а следовательно, и ротора насоса, не регулируется, так как зависит только от приложенного к клеммам электродвигателя напряжения и в незначительной степени от механической нагрузки на ось. Новый электробензонасос BOSCH — 0580254 при напряжении 12В может развивать давление на заглушенном выходном штуцере (рис. 1, 1) до 7,8 бар. Клапан сброса (рис. 1, 18) отторирован на 6,8 бар. При этом электродвигатель насоса вращается с частотой до 100 об/с. Производительность насоса около 1,8 дм3/мин, что значительно выше потребления топлива двигателем внутреннего сгорания в форсированном режиме.

Для поддержания требуемого давления в системе и для сброса излишнего бензина обратно в бензобак все системы питания современных двигателей внутреннего сгорания оборудованы обратным бензопроводом и регулятором давления в рабочей топливной магистрали, благодаря чему давление, развиваемое бензонасосом, поддерживается постоянным (для Bosch-0580254 около 6 бар).

Бензоподающим устройством электробензонасоса является шиберный гидронагнетатель (рис. 1, 10—18), который работает по принципу проталкивания отдельных порций бензина центробежными роликами через эксцентрическую насосную полость.

Рис.3 Составные части шиберного бензонасоса.

Основные составные части шиберного бензонасоса (рис. 3) следующие: ротор R с роликами Р, статор С с эксцентрической насосной полостью S, донце А с впускным отверстием L и крышка В с выпускным отверстием М.

В собранном виде центробежный насос представляет собой трехслойный пакет, в средней части которого между крышкой В и донцем А образована главная насосная полость S, эксцентрично сдвинутая относительно центра вращения ротора R, в которой и вращается ротор R с роликами Р.

Работает центробежный гидронагнетатель следующим образом. Ротор нагнетателя приводится во вращение вышеописанным способом. Под действием центробежных сил все ролики нагнетателя плотно прижимаются к стенке эксцентрической статорной полости и начинают кататься по стенке. Эта полость является главной насосной полостью нагнетателя. Там, где ротор нагнетателя вплотную подходит к стенке насосной полости (рис. 3, б, Р1), ролики почти полностью утапливаются в направляющие пазы. Там, где зазор между ротором и статором нагнетателя максимален (рис. 3, б, Р2), центробежные ролики выступают из пазов почти на половину своего диаметра. Таким образом через впускную щель (рис. 3, а, L) насосной полости S происходит захват очередной порции бензина очередным набежавшим роликом. Эта порция интенсивно проталкивается в выпускное отверстие (рис. 3, в, М) крышки нагнетателя и оттуда вверх, через все детали электродвигателя, к выходному штуцеру электробензонасоса (рис. 1, 1).

Бензин не проводит электрический ток, но беспрепятственно пропускает магнитные силовые линии. Поэтому на электромагнитные процессы в электродвигателе бензин никакого влияния не оказывает. Вязкость бензина очень низкая, и поэтому гидромеханическое сопротивление слоев бензина, протекающих через рабочий «воздушный» зазор электродвигателя, также незначительно.

Прокачка бензина через «внутренности» электродвигателя повышает его надежность. Имеет место постоянная и эффективная промывка коллекторно щеточного механизма и смазка проточным бензином оси вращения, на которой вращаются ротор нагнетателя и якорь электродвигателя.

В конструкции электробензонасоса нет подшипников качения. А втулки скольжения с плотной посадкой на ось лучше работают с жидкой смазкой, которой в данном случае является бензин. Помимо сказанного, бензин интенсивно охлаждает электродвигатель, который никогда не перегревается. Как следствие, электробензонасосы с прокачкой бензина через внутреннюю полость электродвигателя обеспечивают работу двигателя автомобиля до 200 тыс. км пробега.





Следует заметить, что расположение электродвигателя бензонасоса в бензобаке на первый взгляд вызывает недоумение. Действительно, хорошо известно, что в коллекторно щеточном механизме электродвигателя может возникать интенсивное искрение. Это может стать причиной взрыва бензобака, когда он пустой, а концентрация паров бензина соответствующая. Однако фирма BOSCH выпускает погружные электробензонасосы более 30 лет и случаев взрывов бензобака не зарегистрировано. Объясняется этот феномен так: электроконтактная пара «щетка-ламель» не искрит, так как, во-первых, работает в режиме переключателя малых энергий, во-вторых, ее компоненты изготовлены из специально подобранных электропроводных материалов, и, в-третьих, в электродвигателе с короткозамкнутой петлевой обмоткой на якоре искрение в коллекторно щеточном механизме ограничено встречно-параллельным соединением рабочих ветвей якорной обмотки на щетках. Кроме этого, бензонасос и его электродвигатель при работе постоянно наполнены бензином, искрение в котором практически невозможно. За счет герметичности в системе топливного питания, в бензонасосе бензин или его чрезмерно богатая смесь присутствует даже тогда, когда бензобак пустой.

Таким образом, вероятность взрыва бензобака от присутствия в нем электробензонасоса практически сведена к нулю.





На сайте Времонт.su публиковаться материалы по ремонту и сервисному обслуживанию классического электрооборудования, автомобильной электроники, а также по устройству, принципу действия и ремонту новейших автоэлектронных устройств, таких как автомобильных стартеров, впрыска топлива, автомобильные свечи зажигания, антиблокировки тормозов, cистемы зажигания в мотоциклах и цифрового зажигания , простые схемы противоугонных систем автомобиля и т. п.

Приглашаем к сотрудничеству всех заинтересованных лиц, имеющих желание разместить рекламу на сайте, владеющих информацией по указанным темам и желающих поделиться ею на страницах интернет-журнала. По интересующим вопросам пишите на наш Email
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
.







www.xn--b1agveejs.su

Подкачивающий насос дизельного двигателя: назначение, устройство, особенности

Подкачивающий насос дизельного двигателя  представляет собой топливный насос низкого давления (ТННД). Главной задачей  данного устройства становится  функция подачи топлива к топливному насосу высокого давления ТНВД. Как правило, подкачивающий насос установлен на «коробе» ТНВД или в непосредственной близости от насоса высокого давления.

Оба насоса соединяются при помощи топливных трубок, по которым дизтопливо подается из ТННД к ТНВД. Параллельно реализована очистка солярки, которая предполагает пропуск через специальные топливные фильтры грубой и тонкой очистки. Далее мы рассмотрим устройство, а также принцип работы подкачивающего топливного насоса более подробно.

Читайте в этой статье

Подкачивающий насос дизельного двигателя для ТНВД

Итак, топливный насос низкого давления (ТННД) нужен для того, чтобы под небольшим давлением пропустить дизельное топливо через фильтры и затем подать горючее в ТНВД. При этом выделяют два режима работы устройства. Первый режим является так называемым подготовительным, тогда как второй режим рабочий.

Что касается подготовительного режима, в этот момент поршень в насосе движется вверх, параллельно отмечается воздействие эксцентрика, который сжимает пружину.  В результате топливо начинает двигаться в камерах, а также проходит между фильтрами. Рабочий режим ТННД представляет собой обратное движение поршня (поршень движется виз).

Стоит отметить, что насос низкого давления перекачивает немного больше топлива, чем необходимо двигателю для ровной работы. Такая подкачка «с запасом» позволяет поддерживать оптимальное давление в системе питания, избегая повышения нагрузок.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции,  топливный насос низкого давления имеет следующие составные элементы:

  1. Приводной вал
  2. Ротор с лопастями
  3. Статор
  4. Диск распределения
  5. Приводную шестерню-регулятор
  6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для  того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от  той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах  подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

  • Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.
  • Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей.  Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий  насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Читайте также

  • Система питания дизельного двигателя

    Устройство и схема работы системы питания дизельного двигателя. Особенности топлива и его подачи , основные компоненты системы питания, турбодизельный ДВС.

krutimotor.ru

Бензонасос: причины и признаки неисправности, проверка, ремонт

Независимо от вида топлива, на которое рассчитан автомобиль, оно должно бесперебойно подаваться к двигателю. От этого напрямую зависит его надежность и стабильная работа. Качество отечественного бензина традиционно оставляет желать лучшего – от этого страдает большинство механизмов и систем двигателя, в первую очередь бензонасос. Для недопущения его поломки с самый неожиданный момент, нужно знать признаки и причины неисправности, а также придерживаться профилактических мер, позволяющих максимально продлить жизнь бензонасосу.

Назначение и принцип работы бензонасоса

Топливный насос предназначается для перекачки топлива из одной точки в другую. В автомобиле роль первой точки выполняет резервуар с горючим – бак, а второй – двигатель, куда и происходит перекачка. Данный процесс происходит при определенном давлении, которое поддерживается редуктором насоса, что является очень важным моментом.

Схема бензонасоса

Топливные насосы по типу привода подразделяются на 2 вида: электрические и механические. Внутри первого находится электродвигатель с мини-помпой, который работает от электросети и бесперебойно качает топливо в двигатель. Второй тип встречается все реже, так как установлен на карбюраторных машинах, и функционирует за счет возвратно-поступательного движения рычага.

Схема бензонасоса

Признаки неисправности бензонасоса


Механические бензонасосы

В механическом бензонасосе неисправности чаще всего возникают по причине износа уплотнительных прокладок и образования течи между частями корпуса. В результате герметичность конструкции нарушается, внутрь попадает воздух, топливо перестает попадать в карбюратор и двигатель глохнет. Похожее следствие вызывает разрыв мембраны и поломка клапанов. Автомобиль при этом начинает двигаться рывками, пока подача топлива совсем не прекратится.

Электрические бензонасосы

На машинах, имеющих механический и электронный впрыск, признаки неисправности бензонасоса немного разные, но их можно классифицировать в определенные группы:

  1. Двигатель не запускается. Вращения стартера при сухих свечах не вызывает вспышек в цилиндрах. В топливопроводе давления нет, или оно крайне малое, жужжания насоса при включении зажигания или работе стартера не слышно.
  2. Двигатель не запускается, хотя происходят отдельные вспышки в цилиндрах. Давление в топливопроводе присутствует, но без манометра его значение не определить. Свечи сухие.
  3. Двигатель запускается, нормально работает на холостом ходу, но нажатие на акселератор вызывает его остановку. При желании поднять обороты до средних возможно, но попытки тронуться приводят к тому, что мотор глохнет. На свечах присутствует черный налет, работа бензонасоса характеризуется меняющимся звуком.
  4. Двигатель запускается, нормально держит холостые обороты, на нейтральной скорости легко их набирает. Во время движения на средней и высокой скорости наблюдается «подергивание». Бывает, что после определенной отметки на тахометре обороты не набираются, а двигатель перестает выдавать требуемую мощность при нагрузке. При этом свечи белые, а по их виду кажется, что на автомобиле стоит слишком ранее зажигание или поступает обедненная смесь.

Стоит отметить, что вышеперечисленные симптомы неисправностей топливного насоса характерны и для других поломок двигателя, и по ним нельзя однозначно диагностировать неисправность бензонасоса. К примеру, обороты также плавают при неполадках в датчике воздуха, дроссельной заслонки, засорении форсунок или некачественном топливе.

Возможные причины неисправности бензонасоса

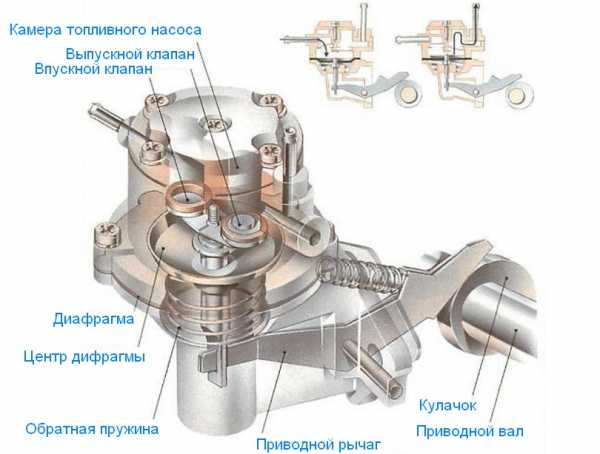

Механический бензонасос в разборе

Механический бензонасос может выходить из строя по следующим причинам:

  1. При нарушении целостности диафрагмы.
  2. После скапливания под клапанами грязи.
  3. При засорении фильтра.
  4. При потере пружиной упругости.
  5. При нарушении герметичности корпуса.
  6. При естественном износе деталей в процессе эксплуатации.

Электрический бензонасос современного автомобиля достаточно надежен. Неисправности в нем возникают только по причине воздействия определенных факторов, среди которых чаще всего встречаются следующие:

Сгоревшие контакты внутри бензонасоса

1. Неисправная проводка в виде грязных, ржавых, расплавленных или поврежденных проводов в топливном комплексе создают помехи в работе устройства, а также ограничивают необходимые параметры тока, затрудняя перекачку топлива.

2. Мусор и посторонние примеси в топливном баке в виде ржавчины, грязи, воды, механических частиц, проникающих в бензонасос, и вызывающих его поломку.

Засоренный фильтр бензонасоса

3. Засоренный топливный фильтр мусором из бака способствует резкому снижению давления, создаваемого насосом и ухудшению параметров его работы.

Расплавленная турбина бензонасоса

4. Длительная езда на автомобиле с небольшим количеством топлива, при котором насос находится в не погруженном состоянии, испытывает значительный перегрев, быстро расходует внутреннюю смазку и выходит из строя.

5. Естественный износ трущихся частей насоса.

Проверка бензонасоса

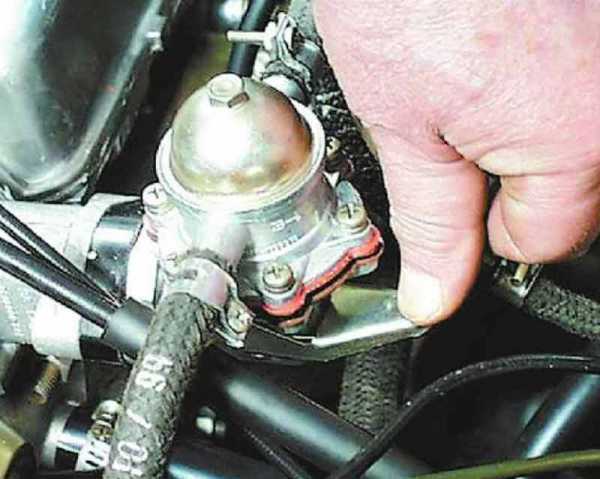

Проверка механического бензонасоса

Проверка работоспособности механического бензонасоса проводится отключением шланга от выхода ручной прокачки, после чего рычагом на насосе качают топливо, которое при отсутствии поломок должно подаваться струей в такт движению. Во время проведения процедуры под патрубок подстилают ветошь, чтобы бензин не разлило в моторном отделении.

Проверка неисправностей электрического топливного насоса осуществляется следующими способами:

Проверка фильтра на электрическом бензонасосе

1. Проверка фильтра. Чаще всего проблемы с работой устройства возникают при засорении фильтра грубой очистки, что характерно появлением следующих признаков:

  • Падением мощности мотора;
  • Слабой тягой на высоких оборотах;
  • Затрудненным запуском двигателя;
  • Нестабильной работой на холостых и малых оборотах.

Проверка давления в топливной рампе

2. Проверка давления в топливопроводе, по результатам которой можно более точно определить возникшую проблему с насосом:

  • На холостых оборотах давление должно составлять 0,23-0,25 кПа;
  • При пуске двигателя давление должно достигать 0,3 кПа;
  • В переходном режиме – 0,28-0,3 кПа.

Если на переходном режиме насос не выдает нужное давление, то высока вероятность засорения сетки фильтра грубой очистки. Если давление в топливопроводе при пережатой трубке обратной подачи не достигает 0,4 кПа – это значит, что степень износа насоса достаточно высокая.

3. Проверка насоса на механические повреждения. В случае значительно износа механизма насоса или попадания в него грязи, будет слышен характерный шум. При включении зажигания бензонасос работает, но с явными признаками неисправности механизма.

Ремонт

Ремонт механического бензонасоса

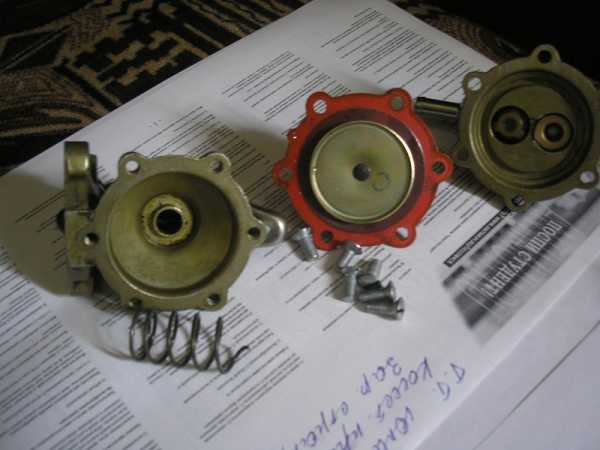

Ремонт механического бензонасоса состоит из установки на него нового ремкомплекта (диафрагмы и клапанов), и при необходимости износившегося толкателя с пружиной. Более глубокий ремонт данного устройства нецелесообразен, так как затраты на приобретение и ремонт износившихся деталей приближаются к стоимости нового изделия. Если корпус насоса деформирован или поврежден, требуется его полная замена.

Ремонт электрического бензонасоса

Электрический бензонасос оснащен неразборным корпусом, и при его поломке производят замену изделия на новое. Без специальных навыков, оборудования и запасных частей его вскрытие и ремонт невозможен. Но некоторые мастерские берутся за подобную работу, цена которой ниже, чем покупка нового насоса. Основные поломки устройства следующие:

  1. Поломка щеток и коллектора двигателя. Ремонт предусматривает их замену на новые.
  2. Поломка пластмассовой муфты, соединяющей ротор и вал якоря двигателя. Муфта меняется на новую.
  3. Поломка якоря. Ремонт предусматривает перемотку данной детали.

Описанные действия позволяют устранить неисправность бензонасоса на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.

Профилактика поломок бензонасоса

Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:

  1. Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
  2. Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
  3. Ликвидация возможности попадания в бак для топлива воды.
  4. Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.

voditelauto.ru

Одноплунжерные распределительные топливные насосы ve конструкция топливного насоса bosch ve общее устройство насоса bosch ve

ОДНОПЛУНЖЕРНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ТОПЛИВНЫЕ НАСОСЫ VE

Конструкция топливного насоса BOSCH VE

Общее устройство насоса BOSCH VE

Принципиальная схема системы топливоподачи дизеля с одно­плунжерным распределительным ТНВД с торцевым кулачко­вым при­водом плунжера показана на рис. .

Рис. Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД:

1 – топливопровод низкого давления; 2 – тяга; 3 – педаль подачи топлива; 4 – ТНВД; 5 – электромагнитный клапан; 6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения свечей накаливания; 17 – дизель

Топливо из бака 11 прокачивается по топливо­проводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасыва­ется топливным насосом низкого давления и затем на­правляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 — 0,7 МПа. Далее топливо поступает в насосную секцию высокого давления и с помощью плунжера — распреде­лителя в соответствии с порядком работы цилиндров подается по топливопроводам вы­сокого давления 6 в форсунки 8, в ре­зультате чего осуще­ствляется вспрыскивание топлива в камеру сгорания дизеля. Избыточное топливо из корпуса ТНВД, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливо­проводам 7 обратно в топливный бак. Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом. Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы ТНВД и форсунки. По­скольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3-5 мкм. Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топ­ливе. Попадание влаги во внутреннее пространство насоса может привести к выходу по­след­него из строя по причине образования коррозии. Задержанная фильтром вода собира­ется в коллекторе, откуда должна периодически удаляться, обычно, когда ее объем достигает 140 см3, о чем сигнализи­рует контрольная лампа датчика уровня.

Топливный насос подает в цилиндры дизеля строго дози­рован­ное количество топлива под высоким давлением в опре­де­ленный мо­мент времени в зависимости от нагрузки и ско­ростного режима. Поэтому характеристики двигателей суще­ственно зависят от работы ТНВД. Основные функциональные блоки топливного насоса VE показаны на рис. и пред­ставляют собой:

1) роторно-лопастной топливный насос низкого давления с ре­гулирующим перепускным клапаном;

2) блок высокого давления с распределительной голов­кой и дозирующей муфтой;

3) автоматический регулятор частоты вращения с систе­мой ры­чагов и пружин;

4) электромагнитный запирающий клапан, отключающий подачу топлива

5) автоматическое устройство (автомат) изменения угла опе­режения впрыскивания топлива.

Рис.9. Схема топливного насоса — Bosch VЕ

Распределительный ТНВД VE может также быть оснащен различ­ными дополнительными устройствами, например, кор­рек­торами топ­ливоподачи или ускорителем холодного пуска, кото­рые позволяют индивидуально адаптировать ТНВД к осо­бенно­стям данного дизеля. Более подробно устройство топливного насоса VE показано на рис..

Рис.10. Схема топливного насоса — Bosch VE:

1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управле­ния подачей топлива; 4 – грузики регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной на­грузки; 7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плун­жер; 10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давления

Вал привода 1 топливного насоса расположен внутри кор­пуса ТНВД, на валу установлен ротор 17 топливного насоса низко­го давления и шестерня привода вала регулятора с грузами 4. За ва­лом 1 неподвижно в корпусе насоса уста­новлено кольцо с ро­ли­ками и штоком привода автомата опережения впрыски­вания топлива 14. Привод вала ТНВД осу­ществляется передачей от колен­чатого вала дизеля, шесте­ренчатой или ременной. В че­тырехтактных двигателях час­тота вращения вала ТНВД состав­ляет половину от частоты вращения коленчатого вела, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движе­нием поршней в цилиндрах ди­зеля, а вращательное обеспечива­ет распределе­ние топлива по ци­линдрам. Поступательное дви­жение обеспе­чивается кулачковой шай­бой, а враща­тельное — валом топливного насоса.

Автоматический регулятор частоты вращения. (блок 3 на рис.) включает в себя центробежные грузы (рис. ), которые через муфту регулятора и систему рычагов воз­действуют на доза­тор 9 (рис.10), изменяя таким образом величину топливоподачи в зависимости от скоростного и на­грузочного режимов дизеля. Кор­пус ТНВД закрыт сверху крышкой, в которой установлена ось ры­чага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива (блок 5 на рис.9) является гидравлическим устройством, работа ко­торого опре­деляется давлением топлива во внутренней по­лости ТНВД, созда­ваемым топливным насосом низкого давле­ния с регули­рующим пропу­скным клапаном 3 (рис.10). Кроме того, заданный уровень дав­ления внутри корпуса ТНВД поддерживается дрос­селем 5 в штуцере для выхода избыточ­ного топлива из корпуса ТНВД.

Роторно-лопастной подкачивающий насос и сис­тема низ­кого давления

Топливный насос низкого давления расположен в корпусе ТНВД на приводном валу и служит для забора топлива из бака и подачи его во внутреннюю полость корпуса насоса. Схема устройства то­пливного насоса низкого давлений с клапаном низкого давления по­казана на рис.11.

Рис.11 Топливный насос низкого давления

и регулирующий клапан

1-кольцевая полость; 2-ротор; 3-лопасти; 4-вал;

5-перепускной регулирующий клапан; 6-корпус клапана; 7-резьбовая пробка; 8-пружина; 9-плунжер

Насос состоит из ротора 2 с четырьмя лопастями 3 и кольца 1 в корпусе ТНВД, расположенного эксцентрично по внешней сто­роне ротора. При вращении последнего лопасти под действием центробежной силы прижимаются к внутренней по­верхности кольца, создавая, таким образом, камеры между ними, из которых топ­ливо под давлением по каналу посту­пает во внутреннюю полость корпуса ТНВД. Одновременно часть топлива по­ступает на вход пере­пускного регулирую­щего клапана 5 и, в случае его открытия, перепускается на вход насоса. Корпус 6 пере­пускного регули­рующего клапана завернут по резьбе в корпусе ТНВД, внутри кор­пуса имеется поршень 9, нагруженный тарированной на определен­ное дав­ление пружиной 8, второй конец которой упирается в пробку 7. Если давление топлива оказывается выше установленного значения, поршень 9 клапана открывает канал для перепуска части топлива на всасывающую сторону насоса. Давление на­чала открытия перепускного клапана регулируется измене­нием положе­ния пробки 7, т.е. величиной предварительной затяжки пружины 8.

Важную роль в обеспечении нормальной работы дизеля играет сливной дроссель, установленный в штуцере в крышке ТНВД (пози­ция 5 на рис.10). Жиклер диаметром порядка 0,6 мм, через ко­торый топливо идет на слив, обеспечивает поддержание требуемого давления топлива во внутренней по­лости корпуса ТНВД. Очевидно, что размер дросселя скоор­динирован с работой перепускного клапана.

Перепускной клапан 5 (рис.11) в сочетании со слив­ным дросселем 5 (рис.10), обеспечивают заданную зависи­мость разности давлений топлива в корпусе ТНВД и на вы­ходе насоса низкого давления от частоты вращения вала ТНВД. Количество топлива, по­даваемого насосом низкого давления в несколько раз больше по­даваемого в цилиндры дизеля. Давление топлива во внутренней полости корпуса ТНВД влияет на положение поршня автомата опережения впрыскивания, изменяя угол опе­режения впрыскивания пропорционально частоте вращения ко­ленча­того вала двигателя.

Плунжер-распределитель и линия высокого дав­ле­ния

Основным элементом, создающим высокое давление топ­лива в ТНВД и распределяющим топливо по цилиндрам дизе­ля, является плунжер 7 на рис.10, который совершает воз­вратно-поступа­тельное и вращательное движение по схеме:

двигатель -> вал ТНВД -> кулачковая шайба -> плунжер

Путь топлива по насосу и элементы, обеспечивающие ра­боту плунжера-распределителя, показаны на рис.12.

Принцип действия насоса поясняет рис.

Рис.12 Схема движения топлива в ТНВД:

1 – направление поворота ролика; 2 – ролик; 3 – кулачковый диск; 4 – плунжер; 5 – втулка подачи топлива; 6 – камера; 7 – канал подачи топлива к форсунке; 8 – распределительный паз

Вы­ступы-кулачки кулачковой шайбы 3 находятся в постоянном контакте с роликами 2, установленными на осях в неподвиж­ном кольце 1. При вращении кулачковой шайбы каждый кула­чок, набегая на ролик, толкает плунжер вправо, а возвращение его в прежнее по­ложение осуществля­ется двумя пружинами блока ТНВД.

Количество кулачков на кулачко­вой шайбе, как и число штуцеров линии высокого давления с на­гне­татель­ными клапанами , соответствует числу цилиндров двига­теля, обычно четыре или шесть. Возвратные пружины плун­жера кроме того препятствуют разрыву кинематической связи кулачок — ролик толкателя при больших ускорениях. Обеспе­чивая воз­вратно-поступательное движение плунжера, кулач­ковая шайба формой выступов-кулачков определяет также ход плунжера и скорость его перемещения и, следовательно, ха­рактеристику, давление и продол­жительность впрыскивания. Все эти параметры, в свою очередь, определяются формой камеры сгорания и особенностями рабочего процесса данного дизеля и должны быть, таким образом, скоорди­нированы. По этой причине дня ка­ждого типа дизеля рассчитыва­ется лента профиля куличков, ко­торая «накладывается» на фрон­тальную поверхность кулачковой шайбы, установленной в ТНВД. По­этому кулачковая шайба дан­ного насоса является деталью невзаимозаменяемой, индивидуально соответствующей данному типу ди­зеля.

Муфта опережения впрыска. Более раннее зажигание при увеличении частоты вращения коленчатого вала способствует увеличению мощности дизельного двигателя. При увеличении частоты вращения коленчатого вала впрыск начинается раньше.

Рис. Муфта опережения впрыска:

Рис. а – исходное положение; b – рабочее положение; 1 – корпус ТНВД; 2 – кольцо с роликами; 3 – ролик; 4 – палец; 5 – канал; 6 – крышка; 7 – поршень; 8 – опора; 9 – пружина

Плунжер ТНВД создает высокое давление топлива и рас­преде­ляет его по цилиндрам при осуществлении следующих функциональ­ных этапов процесса топливоподачи: впуск топ­лива, активный ход плунжера и впрыскивание топлива (на­гнетание), отсечка подачи, процесс закрытия нагнетатель­ного клапана и разгрузка линии высокого давления.

Процессы топливоподачи в распределительной головке показаны на рис. . На верхней схеме рис. а показано положение плунжера в крайнем левом положении (мертвой точке). При этом в камере высокого давления 3 находится топливо, поступившее ранее через впускной канал.

При движении плунжера вправо рис б, топливо начинает сжиматься, при этом впускное отверстие 7 рассоединено с прорезью для впуска топлива 8, и топливо под рабочим давлением поступает через центральный канал плунжера в соответствующий выпускной канал определенного цилиндра. Под давлением открывается нагнетательный клапан и топливо по трубопроводу высокого давления поступает к форсунке.

Подача топлива заканчивается, как только поперечно расположенное в плунжере отверстие отсечки подачи 6, выйдет за пределы дозирующей муфты (рис.в) Топливо при этом выходит во внутреннюю полость насоса и нагнетание прекращается.

При дальнейшем повороте и движении плунжера влево (рис. г) происходит разобщение распределительной прорези 2 с каналом 4, впускное отверстие совмещается с соответствующей прорезью 8 в плунжере и за счет создавшегося разряжения топливо поступает в камеру высокого давления 3 и центральный канал. Процесс впуска и последующего впрыска топлива происходит в течение поворота плунжера на 90° в четырехцилиндровом дизеле, 72° в пятицилиндровом и на 60° в шестицилиндровом.

Фазы топливоподачи:

1 – плунжер; 2 – распределительная канавка; 3 – камера; 4 – выпускное отверстие; 5 – втулка подачи топлива; 6 – управляющее отверстие

Корректор по давлению наддува дизеля. Автоматический противодымный корректор или корректор по давлению наддува дизеля (LDA) служит для приведения в со­ответствие расхода топлива, подаваемого в цилиндры дизеля, ве­личине расхода воздуха, подаваемого компрессором, исключая таким образом дымление двигателя. Необходимость установки указанного автоматического устройства определяется изменением плотности воздуха в цилиндрах дизеля с турбонаддувом в зависи­мости от режима работы турбокомпрессора. Особенно необходи­ма работа корректора на режимах разгона дизеля, когда величина топливоподачи возрастает значительно быстрее, чем расход воз­духа, при этом коэффициент избытка воздуха уменьшается, и ра­бота дизеля сопровождается дымлением.

Конструктивное исполнение корректора по давлению над­дува, установленного на верхней крышке корпуса насоса, пока­зано на рис.

Рис. Схема работы корректора с турбонаддувом:

а – положение мембраны при увеличенном давлении наддува; б – положение мембраны при недостаточном давлении наддува; 1 – рычаг-упор корректора; 2 – шток; 3 – мембрана; 4 – подвод разряжения от впускного коллектора; 5 – пружина; 6 – жиклер слива топлива: 7 – стержень; 8 – регулировочный винт максимальной подачи; 9 – увеличенный ход подачи; 10 – дозирующая муфта; 11 – плунжер; 12 – пусковой рычаг; 13 – силовой рычаг

Внутренняя полость корректора разделена мембраной 3 на две камеры — верхнюю, соединенную с впускным коллектором и находящуюся под давлением наддува, и нижнюю, содержащую пружину 5, которая действует на мембрану, оказы­вая сопротивление ее перемещению вниз. Нижняя камера корректора находится под атмосферным давлением. Мембрана 3 соединена со штоком 2, имеющим управляющий конус, в кото­рый упирается подвижный стержень 7, передающий движение штока и, следовательно, мембраны рычагу-упору корректора 1. Шток взаимодействует с силовым рычагом 13 регулятора. Рабо­та корректора происходит следующим образом. Если величина давления наддува недостаточна для преодоления усилия затяж­ки пружины 5, то мембрана 3 и шток 2 находятся в исходном по­ложении, как это показано на рис. б. При увеличении давле­ния воздуха (рис.а), подаваемого компрессором, мембрана, преодоле­вая сопротивление пружины, перемещается вниз, соответствен­но перемещая шток 2 с управляющим конусом, в результате чего стержень 7 изменяет свое положение и рычаг 1 поворачивается относительно оси по часовой стрелке под действием рабочей пружины регулятора. Силовой рычаг 13, следуя перемещению рычага-упора 1, также поворачивается вместе с пусковым рыча­гом 12 относительно их общей оси, перемещая до­зирующую муфту в направлении увеличения подачи. Таким об­разом, величина топливоподачи оказывается в соответствии с количеством воздуха, подаваемого в цилиндры дизеля, посколь­ку это количество пропорционально давлению наддува. Если скоростной и нагрузочный режимы уменьшаются, то снижается и давление наддува, пружина корректора перемещает мембрану со штоком вертикально вверх, и механизм регулятора работает в направлении, обратном описанному выше, уменьшая подачу топлива в функции давления наддува (рис. б).

Если работа турбокомпрессора нарушается, то автомати­ческое устройство LDA, т.е. корректор по давлению наддува, ока­зывается в исходном положении на верхнем упоре (рис. б), обеспечивая работу дизеля без дымления. Величина макси­мальной подачи топлива для данного двигателя регулируется винтом 8, установленным на крышке ТНВД.

Подогрев топлива.

Рис. Подогрев топлива:

auto-dnevnik.com

Устройство электробензонасоса — как он качает бензин?

Электробензонасос
Представьте себе такую ситуацию: вы проспали, спешите на работу или дети опаздывают в школу. Итак, вы быстро допиваете еще очень горячий кофе, впопыхах берете ключи и плащ и мчитесь к автомобилю чтобы его прогреть. Пробуете его завести, а он никак не реагирует на ваши действия. Вы стараетесь еще раз, и еще, собираете всю волю в кулак, и пробуете в «последний третий раз», но вскоре понимаете, что сегодня таки не ваш день. Вот это и называется законом подлости, или, возможно, неисправностью электробензонасоса?

Как так? Присмотритесь к одометру в вашем автомобиле: если он показывает 80 000 км, а тем более 170 000 км, причина того, что ваш автомобиль не заводится очевидна. Скорее всего, в бензонасос больше не проводится транспортировка горючего под достаточными показателями давления. Также, очень часто водители жалуются на то, что автомобиль постоянно глохнет на пол пути, или же уровень мощности двигателя при эксплуатации желает лучшего. Причина в недостаточности давления в топливном насосе.

Электробензонасос

Как ни крути, но такая, казалось бы небольшая деталь как бензонасос, способна предугадать ход работы целого двигателя. Поэтому, каждому автолюбителю необходимо знать из чего он собственно состоит и по какому принципу он работает. Так как наука и технологии стремительно идут вперед, и наряду с механическими бензонасосами, на сегодня, повсеместно в топливные баки устанавливают бензонасосы с электроприводом, мы тоже не будем отставать и расскажем о конструкции и принципе работы именно электробензонасоса. Итак, что это и «с чем его едят»? Давайте посмотрим.

1. Назначение электробензонасоса

Ни для кого не секрет, что на сегодня весь современный автомобильный транспорт комплектуется двумя видами насосов: механическим и электрическим. Главным отличием первого от второго является сфера использования бензонасоса. Так, механический топливный насос принято использовать в автомобилях карбюраторного типа. Именно здесь производится подача бензина в карбюратор под низким давлением. Электрическим бензонасосом комплектуют автомобили с топливными системами непосредственно инжекторного типа, где бензин подается под давлением. В чем же предназначение электробензонасоса?

Если говорить в целом, электробензонасос является достаточно сложным по конструкции и функциям узел автомобиля. Его функции идентичны работе диафрагменного или плунжерного насоса. Что же он делает? Электробензонасос используется для подачи топлива к форсункам по топливопроводам. Как известно каждому автолюбителю, нормальная работа форсунок в автомобиле напрямую зависит от создания в топливной системе определенного давления. Исходя из этого, конструкторы автомобилей успели предусмотреть работу электробензонасоса еще до запуска двигателя.

Электробензонасос
Если кратко говорить о построении электробензонасоса, то можно сказать, что он состоит из электрического двигателя и, конечно же, механического насоса (может быть разный: роликовый, вихревой, шестеренчатый, а также турбинный). Сам электробензонасос не имеет отдельной системы смазки, так как он и без того постоянно находится в топливе, поэтому топливо самостоятельно является для такого вида бензонасоса и охлаждающей жидкостью и жидкостью для смазки узла. Местонахождение электробензонасоса определяется маркой автомобиля.

Бензонасос на электрической тяге может быть установлен как внутри бака, так и снаружи бака прямиком возле него. Если говорить о работоспособности электробензонасоса, следует отметить, что, в среднем, он может прокачать где-то 1-2 литра в минуту. Такая работа возможна при давлении в 2,5-5 атмосфер. Выравнивание рабочего давления до необходимого продуктивного показателя можно воспользовавшись специальным регулятором в топливной реке.

Если говорить о поломках, то можно сказать что они бывают двух типов: механические и электрические. Как показывает практика, последние случаются довольно редко. Если пробег вашего автомобиля равен 150 тысячам, единственное что может выйти из строя так это щетка или коллектор электромотора.

Как правило, электрические насосы, в отличии от механических, которые крепят с внешней стороны топливного бака, устанавливаются на внутренней его стороне. Бывают и такие модели автомобилей, которые используют и два бензонасоса. Один выполняет свои функции на довольно больших объемах под малым давлением, непосредственно внутри бака, а другой эксплуатируется на незначительных объемах под большим давлением, на самом двигателе или вовсе около него. Как правило, под малым давлением работают именно механические бензонасосы.
Теперь давайте поподробнее рассмотрим принцип работы электрического бензонасоса.

2. Как работает электробензонасос

Если говорить в общем, электрический бензонасос проделывает проталкивание бензина в двигатель. Если брать во внимание старинные автомобили, на таковых бензонасос работает с неизменимой скоростью. Напротив, скорость работы топливного насоса в современных автомобилях напрямую зависит от требований двигателя.

Электробензонасос
Как правило, контроль над всей работой электрического бензонасоса производится электронной системой автомобиля, которая помимо положения дросселя и содержания выхлопов принимает во внимание и соотношение воздуха к горючему. Исходя из того факта, что электробензонасосы предназначены для работы под давлением, они склонны быстро нагреваться и издавать шум. Собственно поэтому их и помещают в топливный бак, так как бензин способен охладить топливный насос и , к тому же, заглушить все существующие шумы.

Как правило, электрический бензонасос от того и электрический, что его запускают с помощью электродвигателя. В то время как вы включаете зажигание поворачивая замок на включение, именно в этот момент из бортового компьютера исходит сигнал на запуск бензонасоса. Затем к топливному насосу поступает электрический заряд. Движок, который находится внутри насоса на протяжении нескольких секунд вращается и при этом работает над созданием в топливной системе нужного давления. Важным является тот факт, что если в компьютер на протяжении двух секунд не поступает сигнал о работе двигателя, в таком случае насос производит автоматическое выключения. Данная операция проводится с целью безопасности.

Именно в эти первые секунды после того, как двигатель запустился можно услышать как же работает топливный насос. После запуска, происходит засасывание горючего через трубочку прямиком в насос, которое после этого выводится из топливного насоса посредством одностороннего клапана. После этого горючее попадает в топливный фильтр, выполняющий функции задерживания мусора и прочей грязи, а потом уже поступает непосредственно в сам двигатель.

Работа топливного насоса напрямую зависит от работы двигателя, поэтому если двигатель не работает, не будет работать и электробензонасос.
Как мы уже говорили, неисправности электрического характера случаются довольно редко. Намного чаще можно наблюдать износ нагнетающей части. Как показывает практика, причиной такой поломки являются присутствующие в горючем разнообразные механические примеси, которые могут абразивно действовать на трущиеся поверхности насоса. Такие примеси могут более всего навредить в том случае, когда топливный бак почти пуст. На значительную потерю давления может повлиять загрязнение сетки топливоприемника, а также несвоевременная замена фильтра тонкой очистки топлива. Диагностировать поломку можно общепринятым способом используя манометр давления в топливной системе, именно в тот момент, когда двигатель находится в рабочем состоянии.

Электробензонасос
Важно помнить, что если вы хотите заменить топливный фильтр, вам нужно помнить, что замена должна производиться непосредственно перед самой проверкой, для того, чтобы предотвратить возможные искажения в показаниях манометра. Если вы обнаружили, что отметка показывает низкое давление, специалисты советуют провести проверку, а возможно и очистку сетки топливоприемника.

Если после проделанных операций давление будет по-прежнему ниже двух атмосфер, вам нужно провести замену электробензонасоса. Полностью проделать такую операцию в домашних условиях и без участия специалистов невозможно. Единственное что вы сможете сделать, так это проверить электрическую часть насоса. Как правило, исправно работающий электродвигатель издает звуки, похожие на жужжание при включенном зажигании.

Не лишним было бы отметить, что именно при работе механической части электробензонасоса и достигается давление в системе.
Важно помнить, что неисправный электробензонасос по сути не подлежит ремонту на СТО, техцентры могут произвести разве что его замену. Все же, некоторым сервисам удается успешно отреставрировать топливный насос. К слову, цена на новый насос составляет одну третью всего узла.

Многие задаются вопросом, как же продлить работоспособность топливного насоса. Во-первых, нужно всегда следить, чтобы в баке постоянно было топливо нормального качества и, желательно, заполняло бак на не менее две трети объема. Конечно, в идеале бак должен всегда быть полным. На сегодня, современные автомобили используют плоские баки, поэтому даже 10-15 литров при маневрах могут оголить насос в значительной степени. Это грозит насосу тем, что он будет захватывать воздух, а в процессе эксплуатации это крайне нежелательно. Если же в зимнюю пору, бак будет недостаточно наполнен, то по большое вероятности в нем образуется конденсат. Специалисты советуют особенно тщательно подойти к этой проблеме, которая может доставить много неудобств.

Электробензонасос
Наиболее распространенными «вредителями» электробензонасоса являются, как мы уже говорили, механические примеси. Бороться с ними можно и нужно. Во-первых, можно заправляться на АЗС в канистру, а уже после этого заливать топливо в бак, используя дополнительный фильтр. Данный способ борьбы с механическими примесями является достаточно эффективным, но крайне неудобным.

Также можно использовать специальные насадки, в основу которых идут различные спирты, которые могут выводить из бака воду. Но как ни крути, механические способы на сегодня являются наиболее эффективными и надежными.

3. Из чего состоит электробензонасос

Если говорить в общем о конструкции любого электробензонасоса, можно сказать что он состоит из двух очень важных узлов, а именно из электродвигателя постоянного тока, а также гидронагнетателя. Оба узла объедены в одном корпусе и соединённые между собой механически. Узел гидронагнетателя включает в себя предохранительный клапан для сброса лишнего давления, а также обратный клапан, который находится на выходе самого бензонасоса (возможно и размещение и за его пределами).

Электробензонасос
Последний способен воспрепятствовать сливу топлива из магистрали в бензиновый бак. Также за его участия происходит сохранение давления в магистрали при выключении данного бензонасоса. Сам гидронагнетатель по принципу действия принято делить на центробежный и объёмный. Первый бывает турбинным, нагнетающая деталь которого напоминает крыльчатку с большим количеством лопастей, а второй бывает шестеренчатым и роликовым.

Поскольку электробензонасос представляет собой начало подачи топливной системы, как правило, на его работу воздействуют все предшествующие узлы, посредством которых он систематически прокачивает топливо. Исходя из этого, при какой-либо диагностике бензонасоса вам нужно будет принять во внимание все особенности схемы построения топливоподачи, а также воздействие отдельных узлов на всю работу электробензонасоса.

Итак, система подачи топлива может строиться исходя из двух схем. Первой является «короткое» топливное кольцо (возврат топлива в бак от начала топливной системы), вторая идет по «длинному» кольцу (возврат неиспользованного топлива форсунками в бак от места их установки).

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

Как Проверить Работу Бензонасоса на Исправность в 7 этапов

Содержание проверки:

Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.

Необходимость проверки бензонасоса появляется при следующих признаках неисправности:

  • заглох двигатель;
  • автомобиль двигается неравномерно, рывками;
  • двигатель на холостом ходу работает нестабильно, не запускается;
  • имеются «плавающие» обороты;
  • усиливающийся шум, свист при движении авто.

Проверка бензонасоса

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Схема проверки реле бензонасоса

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Профилактическая проверка бензонасоса, которая включает в себя очищение бака, фильтров и форсунок поможет сэкономить на дорогостоящем устройстве! И пользуйтесь качественным топливом!

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.

Этап 7. Проверка давления

Чтобы диагностика позволяла верно определить показатели давления, нужно сбросить начальное давление топлива, отключив предохранитель бензонасоса.

Проверка манометром как качает бензонасос

Как проверить бензонасос манометром


Проверить бензонасос манометром на исправность можно так: подключаем устройство к топливной рампе. Вывод — через кромку капота на лобовое стекло, где устанавливаем устройство надежно.

Фиксируем замеры в:

Статичном положении. Поворачиваем ключ зажигания и смотрим на показания манометра, они не должны превышать 3,7 атм.

Динамике. Включаем третью передачу (скорость около 50 км/ч), наблюдая за данными манометра. При движении, если проблема в давлении, показатели будут либо ниже 3 атм., либо выше 3,7 атм.

Низкое давление в топливной системе может быть следствием утечки топлива. Пропуск горючего покажет снижение давления ниже 1,6 атм. Место неисправности: форсунка или регулятор топлива.

Следует заметить, что, при всей схожести (принцип работы, предназначение), способы диагностики бензонасоса механического отличаются, а в чем, — рассмотрим подробнее ниже.

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

  1. Снять топливный шланг с впускного штуцера карбюратора.
  2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Механические бензонасосы иномарок нередко представляют собой неразборную конструкцию, поэтому ремонту не подлежат!

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru
