Системы охранной сигнализации стали неотъемлемым элементом обеспечения безопасности различного вида объектов. Их устанавливают, как на коммерческих объектах, так и в частных домах и квартирах. Естественно, пользователям всегда интересно знать, как работает сигнализация. В этой статье охарактеризованы основные принципы действия таких систем и выделены их ключевые особенности. Информация предоставлена специалистами инженерного отдела компании «ЛЕГИС». Если же вас заинтересует подключение охранной сигнализации в Москве, Санкт-Петербурге или Краснодаре, обратитесь в службу поддержки нашей компании.

Зачем нужна охранная сигнализация: цели установки

Основное назначение охранной сигнализации заключается в предотвращении несанкционированного доступа на объект. Причем речь идет практически о любых объектах недвижимости, включая коммерческие (офисы, магазины, склады и другие) и жилые (квартиры, дома, коттеджи, дачи). Принцип работы сигнализации основан на фиксировании попыток проникновения и передаче тревожного сигнала. Этот сигнал может передаваться, как лично владельцу или ответственному за обеспечение безопасности лицу, так и на центральный пульт охраны. Во втором случае при поступлении сигнала на объект выезжает группа быстрого реагирования.

Важная роль, выполняемая устройствами охранной сигнализации также заключается в отпугивающем действии. В подавляющем большинстве случаев, особенно это касается частного жилья, преступники откладывают свои намерения только обнаружив, что дом или квартира оборудованы охранной сигнализацией. Таким образом, за сравнительно небольшую плату владельцы могут значительно увеличить безопасность своего движимого и недвижимого имущества.

Алгоритм работы систем охранной сигнализации

В каждом отдельном случае для установки системы используется разное оборудование. В основном выбор зависит от типа объекта, его площади, степени опасности и ряда других факторов.

Не трудно догадаться, что устройство охранной сигнализации в квартире и на крупном промышленном объекте будет существенно отличаться. Тем не менее, существует общая схема работы охранной сигнализации. Она включает в себя следующие элементы:

• датчики и сенсоры, улавливающие попытки проникновения на объект посредством магнитно-контактных, ультразвуковых и других сигналов;
• приемно-контрольные приборы, предназначенные для получения и передачи сигнала опасности, контроля над работой всей системы;
• клавиатуры и другие устройств управления, позволяющие ответственным лицам или владельцам управлять работой сигнализации;
• исполнительные устройства, через которые непосредственно передается сигнал опасности (светозвуковой, автодозвон, речевой).

Также в работе охранной сигнализации задействованы блоки питания и соединительные провода. Исключение составляют беспроводные системы, работающие посредством передачи GSM-сигнала.

С более детальной информацией о том, как работает охранная сигнализация, вы сможете ознакомиться, обратившись к нашим консультантам. Они же помогут оформить ваш заказ на подключение объекта для обслуживания сотрудниками группы компаний «ЛЕГИС».

состав, принцип работы, типы, нюансы установки и монтажа

В связи с улучшением технической оснащенности злоумышленников взлом или проникновение в какое-либо помещение сегодня является лишь вопросом времени, которое в подобных ситуациях выступает не на стороне владельца. Для предотвращения несанкционированного вмешательства в настоящее время широко используется охранная сигнализация, как эффективное средство предотвращения хищений или снижения масштабов их последствий. Как устроена система сигнализации, и какими принципами руководствоваться при ее выборе мы рассмотрим в данной статье.

Состав

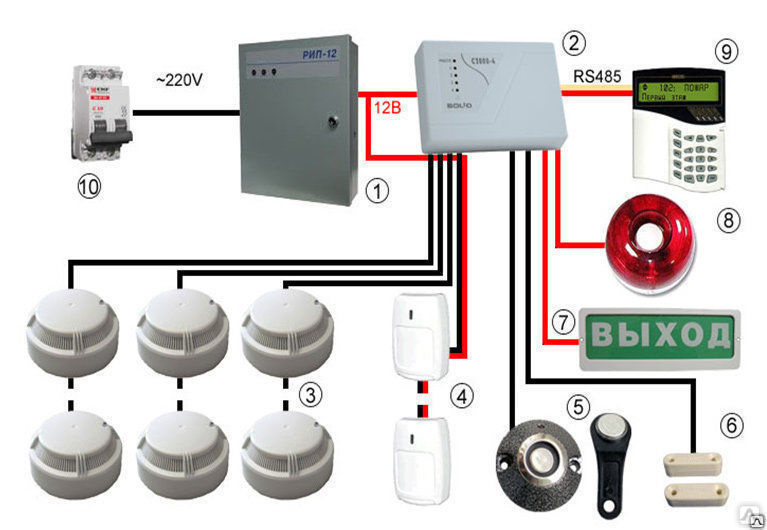

Охранная сигнализация является составляющей комплекса охранных систем, предназначенных для оповещения в случае нарушения неприкосновенности частной собственности. Эффективность системы напрямую зависит от возможности оценки факторов проникновения и передачи информации о ней. В соответствии с п.4.1. ГОСТ Р 52435-2015  в состав сигнализации входят:

• Модули извещения;
• Приемно-контрольный блок;
• Модули оповещения;
• Устройства управления сигнализацией.

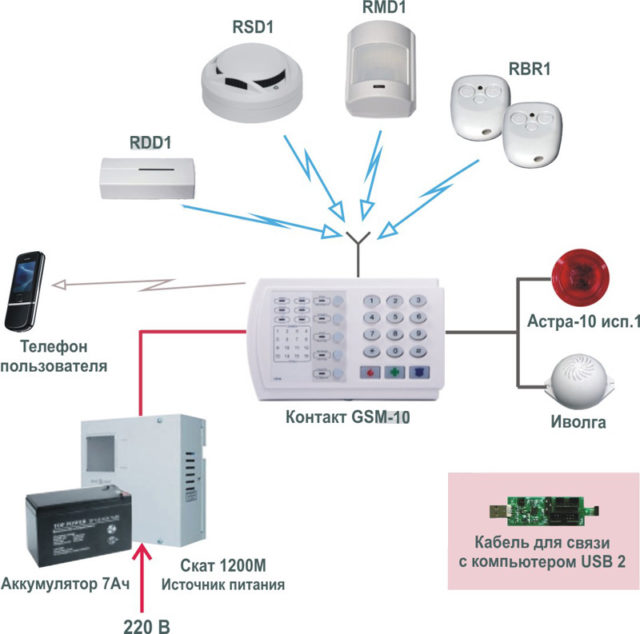

Рис. 1. Состав охранной сигнализации

Модуль извещения

Модуль извещения представляет собой систему датчиков, реагирующих на изменение замеряемого ими параметра (звука, перемещения, температуры, давления, целостности цепи и т.д.).

Рис. 2. Датчики для охранных сигнализаций

По принципу действия и по назначению выделяют огромное количество различных категорий датчиков, но в системах охранной сигнализации наиболее часто используются датчики:

• Открытия – магнитный ключ/замок, одна половина которых устанавливается на раме, а вторая на дверях или окне. При открытии последних магнитный ключ отходит от замка и открывает путь для протекания сигнала.
• Движения – воспринимают информацию о состоянии всего объема помещений и подают сигнал в случае наличия каких-либо перемещений в пространстве.
• Разбития стекла – могут монтировать как непосредственно на стекло, так и вблизи них. Большинство таких моделей реагирует на высокочастотные и низкочастотные звуковые колебания и вибрацию.
• Тепловые – реагируют на температурные колебания в пространстве, так как температура тела человека существенно отличается от окружающей среды.

В случае возникновения достаточного уровня измеряемой величины датчик преобразовывает его в электрический сигнал, который далее передается по линиям связи.

Приемно-контрольный блок

Приемно-контрольный блок применяется для съема показаний, поступающих из цепей датчиков. Он собирает и перерабатывает полученную информацию и в случае совпадения данных сигнала запускает алгоритм сигнализации и оповещения. Как правило, этот блок содержит электронный контроллер, запрограммированный на работу по ряду входящих и выдающих линий связи.

Модули оповещения

Модули оповещения призваны сообщить о проникновении или нарушении периметра. Для этого они могут передавать данные в правоохранительные органы, охранные фирмы, выводить на дисплей или принимать другие способы воздействия.  По типу они подразделяются на такие виды:

• Звуковые – представляют собой сирены динамического или пъезоэлектрического принципа действия. Призваны напугать злоумышленников, вызвать панику и вынудить их покинуть территорию.
• Световые – аналогичны предыдущим, но воздействуют световыми эффектами. По способу воздействия могут мигать или просто включать свет, имитируя перемещения охраны по территории.
• Комбинированные – совмещают звуковые и световые методы воздействия, считаются более эффективными за счет повышения психологического напряжения у правонарушителей.
• Телефонные – передают информацию по линиям связи в виде записи в охранные организации или уполномоченному отделу.
• Мобильные – оповещают владельца и другие структуры о происшедшем инциденте посредством SMS оповещения.
• Телеуправление – выдают данные о происшествии на пульт или мнемопанель.

На практике устанавливают не один, а сразу несколько вариантов, поэтому и от приемно-контрольного блока выводится сразу несколько каналов передачи данных. В некоторых моделях охранной сигнализации может устанавливаться логика по приоритетности или в зависимости от воздействующих факторов.

Устройство управления

Устройства управления охранной сигнализацией позволяют задавать режим работы, активировать или отключать работу датчиков, открывать двери или давать зеленый свет в определенных ситуациях.

Для этой цели могут использоваться:

• Клавиатура с дисплеем – устанавливается в местах контрольно-пропускных участков, внутри помещения. Позволяет оперировать охранной сигнализацией посредством введения кодов и команд.

Рис. 3. Клавиатура с дисплеем

• Переносной пульт или брелок – позволяет изменять конфигурацию рабочих процессов или взаимодействовать с охранной сигнализацией в режиме свой – чужой.
• Ключ – оригинальный вариант пропуска через систему внутрь помещения, на территорию объекта. В качестве ключей используются карты, ключ-таблетки и другие приспособления.

Рис. 4. Использование ключа-таблетки

Принцип работы

Смоделируем ситуацию, когда в охраняемом пространстве возникает какое-либо движение. Датчик движения зафиксирует перемещение в зоне охвата и подаст сигнал по линиям связи к приемно-контрольному блоку. Здесь полученные данные обработаются и отправятся по шлейфам к исполнительному органу. Модуль оповещения начнет включать освещение на территории, запустит сирену или стробоскоп.

Рис .5. Принцип действия охранной сигнализации

Если охранная сигнализация имеет связь с постом охраны или выводится на полицейский пульт  дежурному, то данные по мобильному каналу будут отправлены в уполномоченные структуры. Помимо этого, информация может передаваться на мобильный телефон владельца через систему СМС оповещения или посредством специализированного мобильного приложения.

Отключение оповещения охранной сигнализации может производиться за счет отдельно выведенной кнопки или посредством введения специального кода-команды для остановки. Аналогичным образом система срабатывает от любого другого типа модуля извещения.

Типы

Охранные сигнализации разрабатываются и внедряются под определенные шаблоны технических заданий. Реализация решения тех или иных задач осуществляется посредством систем определенного типа. В зависимости от критерия выделяют несколько видов, так, по способу воздействия существуют два типа:

• Активные – оказывают непосредственное воздействие на грабителей посредством привлечения охраны, оповещения правоохранительных органов, других способов воздействия.

Рис. 6. Активный тип охранной сигнализации

• Пасивные – создают ряд эффектов, предназначенных для отпугивания злоумышленников. Сюда относятся световые, звуковые и прочие воздействия, возникающие в пределах охраняемых объектов.

В зависимости от типа линий связи, по которым передается информация о происшествии выделяют две большие категории – проводные и беспроводные модели.

Проводные системы подразделяются на:

• Аналоговые – передают информацию через шлейф по проводу к конкретной точке извещения. Являются дешевой, но малоинформативной системой.
• Адресные – имеет присвоенный адрес для каждого объекта, информацию обрабатывает микропроцессор и передает сигнал о конкретном датчике оператору.

Беспроводные охранные сигнализации также можно разделить на несколько групп, в зависимости от каналов передачи:

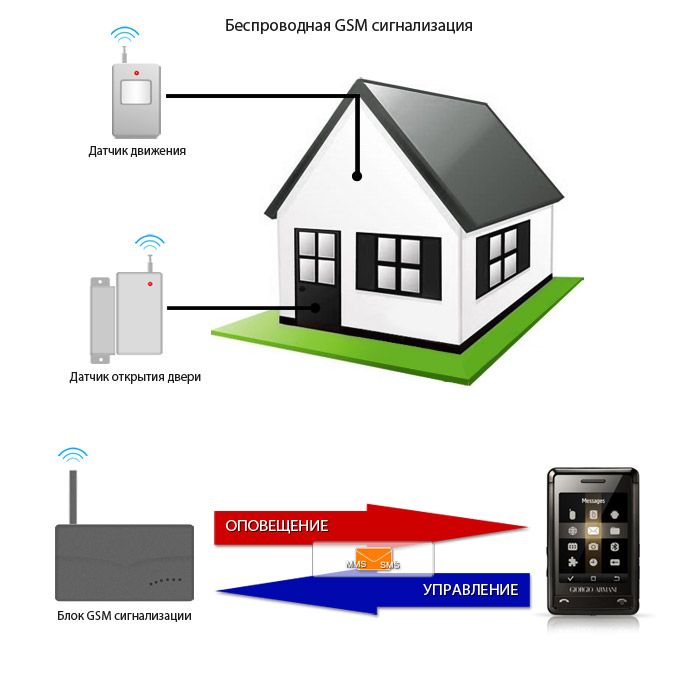

• По радиосигналу – использует устройства радиопередачи для отправки сигнала тревоги, может выполняться с обратной связью или без таковой;
• По мобильным каналам – использует модемы с классическими или специализированными SIM картами;

Рис. 7. Передача мобильным каналом

• Посредством wi-fi сигнала – использует интернет ресурсы для  отправки протоколов тревожного сигнала.

Особенности охранной сигнализации

Перед выбором конкретной модели важно определиться с основными характеристиками охраняемого объекта. А именно, вы должны обследовать помещение или территорию на предмет выявления наиболее вероятных мест проникновения, точек хранения ценностей, документов и т.д. Определите, где будет устанавливаться контрольный блок, расстояние до датчиков и исходных элементов, будет ли устанавливаться связь с диспетчерским пультом.

Для частного дома.

В частном доме актуальна установка и проводных и беспроводных систем охранной сигнализации. Важно отметить, что контроль устанавливается как внутри дома, так и снаружи: у входа, возле ворот, по периметру забора и т.д. Наряду с классическими модулями охраны сегодня набирает популярности опция «умный дом«, которая также предоставляет возможность контролировать открытое/закрытое положение окон и дверей, программировать реакцию датчиков на движение в комнатах и многое другое. Он же позволяет вести видеонаблюдение как за отдельными помещениями, так и за окружающим пространством.

Для квартиры.

В зависимости от размеров квартиры, площади комнат и количества окон, вы можете установить пассивную систему, реагирующую сразу по всему жилищу или активную с передачей данных о взломе на контрольный пульт. Желательно, чтобы охранная сигнализация контролировала все комнаты без исключения, охват также включает в себя лоджии, балконы, кладовки и прочие составляющие, через которые возможно проникновение. При малых площадях можно использовать автономные сигнализации, работающие только внутри квартиры.

Для дачи.

Основная сложность дачного участка – удаленность от владельца и, возможно, от населенного пункта, что существенно усложняет процесс выезда на место и активного реагирования. Поэтому для дачи актуальна пассивная охранная сигнализация, выводящая данные по GSM каналу на телефон владельца. Также важно срабатывание световых и звуковых сигнализаторов для отпугивания злоумышленников.

Для офиса.

Рис. 8. Организация сигнализации в офисе

Если помещение под офис арендовано, то использовать проводную охранную сигнализацию нецелесообразно, куда выгоднее монтировать устройства, работающие через wi-fi или радиосигнал. В офисных вариантах хорошо помогает система видеонаблюдения, которая помимо охранных функций поможет следить за работой сотрудников. В зависимости от поставленных задач, охранная сигнализация может иметь и активное, и пассивное исполнение. К примеру, в небольших зданиях с ведомственной охраной или сторожем будет достаточно сработавшей сирены, чтобы привлечь их внимание.

Нюансы установки и монтажа

Современные блоки охранной сигнализации можно легко установить самому, но следует учитывать некоторые правила и нюансы:

• Если вы устанавливаете датчики движения, то следует учитывать, что в соответствии с п.п.2.2.7 — 2.2.9 ГОСТ 26342-84 данные приборы имеют градацию о объему помещения и скорости перемещения человека. Которые вы должны учитывать на этапе настройки защиты.
• Выбирая беспроводную сигнализацию, учтите, что дистанция охвата датчиков зависит от их технических параметров.
• При установке оборудования на улице, учитывайте температурный режим вашего региона, иначе охранная сигнализация может перестать работать при сверхнизких температурах.
• Если случаются перепады с электричеством, обязательно устанавливайте аккумулятор для бесперебойной работы.
• Чем меньше датчиков вы устанавливаете, тем меньший охват и функциональность охранной сигнализации у вас будет.
• Не экономьте на комплектующих, от их качества зависит ваша безопасность и сохранность вашего имущества.

Что выбрать?

Какого производителя выбрать

На современном рынке охранных сигнализаций присутствует достаточно большой ассортимент продукции самых разных производителей. Поэтому далее мы рассмотрим наиболее надежные и проверенные фирмы, которые работают на рынке:

• Jablotron – производитель мирового уровня, выпускающий оборудование для охранной сигнализации новейшего образца;
• Visonic Ltd – израильский производитель охранных сигнализаций, уже около полувека удерживает ведущие позиции на рынке;
• SATEL  — польский концерн, продукция которого характеризуется доступной ценой и приемлемым качеством;
• Sapsan – отечественный производитель охранных сигнализаций, устройства обладают демократичной ценой и хорошо адаптированы под наши условия;
• Ajax – относительно новая компания, которая уже успела зарекомендовать себя на рынке с лучшей стороны.

Список использованной литературы

При написании статьи активно использовались следующие учебники:

1. О. М. Лепешкин, В. В. Копытов, А. П. Жук «Комплексные средства безопасности и технические средства охранно-пожарной сигнализации» 2009
2. Ворона В.А., Тихонов В.А.  «Технические системы охранной и пожарной сигнализации» 2018
3. Г.М. Пунегов «Секреты монтажа охранных систем» 2017
4. Бирюкова О.В. «Электронные системы сигнализации» 2015
5. Груба И.И. «Системы охранной сигнализации. Технические средства обнаружения» 2012

Как работает охранная сигнализация? [Инфографика]

Это факт, что у вас гораздо меньше шансов стать жертвой взлома или кражи со взломом, если у вас есть хорошо установленная и обслуживаемая охранная сигнализация. Они обеспечивают существенное предупреждение о злоумышленниках в ваших помещениях, заслужив их статус основных элементов оборудования безопасности для многих домов и предприятий. В этой статье мы ответим на часто задаваемые вопросы об этих элементах комплекта, в том числе «что такое охранная сигнализация?» и «Как работает охранная сигнализация?».

Прокрутите вниз, чтобы увидеть удобную инфографику!

Важность охранной сигнализации

На вопрос, почему охранная сигнализация важна как для дома, так и для бизнеса, ответить легко. Проще говоря, во время взломов важны быстрые действия, а охранная сигнализация способствует быстрому реагированию, предупреждая людей, находящихся поблизости, о нарушении безопасности, как только это происходит.

Поэтому важно знать основы системы охранной сигнализации и понимать, что они из себя представляют, как их использовать и, самое главное, как они работают.

Что такое система охранной сигнализации?

Система охранной сигнализации состоит из ряда электрических компонентов, подключенных к собственности. С помощью датчиков и контактов они фиксируют движение или открывание дверей и окон, при этом подается громкий сигнал, чтобы предупредить окружающих о несанкционированном проникновении. Часто считающиеся необходимыми для обеспечения безопасности, эти системы являются универсальным приспособлением для большинства помещений.

Использование охранной сигнализации

Итак, для чего нужны охранные сигнализации, а точнее где используются охранные сигнализации?

Системы охранной сигнализации

могут использоваться в различных областях, включая:

• Промышленные зоны, такие как офисы, склады и фабрики
• Жилые дома и гаражи
• Коммерческие помещения, включая магазины, рестораны и гостиницы
• Складские помещения

Выше приведено краткое описание способов использования, но сигналы тревоги могут быть полезны в любом месте, где можно повысить уровень безопасности.

Как работает охранная сигнализация?

Важно понимать, что на рынке представлен широкий спектр систем охранной сигнализации, подходящих для различных областей применения и типов клиентов. Также важно учитывать, какое действие вы хотели бы выполнить, если и когда система сработает.

К трем основным типам охранной сигнализации относятся:

• Системы только со звонками, при которых срабатывает только сигнал тревоги и все
• Системы с голосовыми номеронабирателями или коммуникаторами, которые отправляют сообщение на несколько назначенных телефонных номеров
• Контролируемые системы, в которых сигналы от системы сигнализации отправляются в специальный колл-центр, а затем обрабатываются внешними средствами

Независимо от типа, большинство охранных сигнализаций работают по одной и той же последовательности шагов:

• Обнаружено движение: Когда дверь или окно закрыты, контакт двери или окна с рамой определяется дверными и оконными датчиками.
  Датчики движения также могут быть стратегически размещены вокруг помещений, которые обнаруживают движение и запускают обратный отсчет времени тревоги. Охрана периметра участка также может осуществляться с помощью различных детекторов.
• Панель управления предупреждена: Все установленные компоненты, включая датчики, связаны с панелью управления, и вся информация от датчиков и датчиков отправляется сюда. Если этот контакт нарушен и цепь разорвана, то запускается обратный отсчет сигнала тревоги.
• Звучит сигнал тревоги: Если код отмены не введен, звучит сигнал тревоги. Система подключается к внешнему звонку или сирене, которые обычно располагаются на стене снаружи помещения. Именно это устройство издает сигнал тревоги, чтобы предупредить людей о вторжении. Существует также внутренний звуковой оповещатель, чтобы предупредить всех жителей здания о том, что произошло обнаруженное событие, и это также действует для сдерживания злоумышленника.
• Сигнализация отключена: Пользователи могут активировать и деактивировать систему сигнализации с помощью этой панели управления либо с помощью брелока, либо с помощью цифрового кода. Смартфоны также теперь можно использовать для удаленной установки и отключения будильника через приложения.

3 типа системы сигнализации

Все функции и компоненты охранной сигнализации работают вместе в полной электрической системе, обнаруживая вторжение и предупреждая третьих лиц. Существуют различные типы систем сигнализации, в зависимости от потребностей вашего дома или бизнеса.

Существует 3 основных типа системы:

• Проводной
• Беспроводной
• Гибридные системы

В наши дни многие системы «отслеживаются» с помощью ПЦН (центра приема сигналов тревоги) при обнаружении злоумышленника. Дополнительным бонусом является то, что сведения о тревоге направляются оператору на объекте ARC, который, в свою очередь, связывается с владельцами ключей (или полицией).

Обслуживание охранной сигнализации

Регулярное техническое обслуживание выявит и сократит количество проблем, обеспечив вам душевное спокойствие. С контрактом на техническое обслуживание охранной сигнализации от Fire Action ваша сигнализация будет проверяться один раз в год (два раза в год, если вы хотите заключить контракт на полицейское наблюдение).

Профессиональное обслуживание вашей системы поможет решить любые проблемы с ложными срабатываниями. Это также требование некоторых страховых компаний, а также требование, если вы хотите заключить контракт на мониторинг.

Щелкните правой кнопкой мыши и «сохранить изображение как» на изображении ниже!

Или… Вставьте этот код на свой сайт!

Пожалуйста, укажите ссылку на https://www.fireaction.co.uk/ вместе с этим изображением.

png’ alt=’Как взломщик Работа будильника?’ 540px border=’0′ />

<р>

---

Огромный выбор качественных охранных сигнализаций — Fire Action. Наши специалисты по безопасности могут предоставить и установить контролируемые, беспроводные или удаленные системы сигнализации для домов и предприятий на юго-востоке Великобритании. Мы также предоставляем комплексные пакеты защиты от злоумышленников для коммерческих и домашних клиентов.

Чтобы узнать больше о наших решениях в области безопасности, просто свяжитесь с нашей командой сегодня.



Запросить обратный звонок…

Примечание: для этого контента требуется JavaScript.

Как работает охранная сигнализация



Охранная сигнализация обеспечивает внутреннюю безопасность вашего дома. Охранная сигнализация, также известная как охранная сигнализация (или домашняя система безопасности), специально разработана для защиты вашего дома от взлома. Сегодня вы можете различить разные типы сигнализаций с разными принципами работы, которые разрабатывались годами.



В настоящее время доступны сложные системы охранной сигнализации, начиная от миниатюрных автономных источников шума и заканчивая сложными многозонными системами, имеющими выходы компьютерного монитора с цветовой маркировкой. Это также относится к портативным сигнализациям, которые вы можете использовать для защиты своих автомобилей или других транспортных средств и их содержимого.



Вы должны иметь если не обширные, то хотя бы приличные знания о типах и функционировании охранных сигнализаций, прежде чем вы решите купить подходящую вам. Что ж, первое, что вы должны знать, это то, что практически у каждой системы сигнализации есть триггеры. Триггеры срабатывают всякий раз, когда злоумышленник пытается проникнуть в ваше помещение.



Существует два основных типа охранных сигнализаций. Один срабатывает, когда какое-то тело разрывает электрическую цепь, а другой срабатывает, когда ощущает движение.



Основные типы охранных сигнализаций



Как вы уже поняли, есть два основных вида охранных сигнализаций. Чтобы узнать больше об этих сигналах тревоги, вы можете узнать подробности ниже:



Электрическая цепь — это самые простые системы сигнализации, в которых используются электрические цепи. Как правило, вы можете использовать их для защиты границ вашего дома, то есть, вероятно, точек входа в ваш дом, которые может использовать грабитель. Эти системы безопасности далее делятся на два типа:



a) Замкнутые системы. В этой системе, пока ваша дверь закрыта, электрическая цепь остается замкнутой, и всякий раз, когда кто-то открывает дверь, цепь прерывается и срабатывает сигнализация.



b) Системы с разомкнутой цепью. В разомкнутой цепи происходит следующее: когда кто-то открывает дверь, размыкание замыкается и начинает поступать электричество, поэтому срабатывает сигнализация.



Детекторы движения — это другой тип систем безопасности. Они могут обнаружить грабителей, которые уже проникли в ваш дом. Их принцип работы заключается в передаче радиоэнергии и наблюдении за отражением. Теперь, когда кто-то входит в комнату и мешает картине отражения, активируется сигнализация и посылает сигнал на блок управления.



Если вы ищете надежную систему безопасности для защиты вашего дома, вы можете использовать комбинацию из детекторов движения и сигнализации обрыва или замыкания цепи.



Как работает охранная сигнализация?



В настоящее время вы обнаружите, что большинство охранных сигнализаций доступны в электронной форме. Давайте посмотрим, как они работают: блок управления системой соединяется с датчиками либо через узкополосный радиочастотный сигнал, либо через низковольтный кабель, а они, в свою очередь, подключаются к средству, которое объявляет тревогу, для получения ответа.



Открытие двери или движение тела, обнаруженное с помощью пассивного инфракрасного излучения (PIR), обнаруживается этими датчиками безопасности.
