Принцип работы насоса гур – виды, устройство и принцип работы

Содержание

Как работает гидроусилитель руля, устройство и назначение

Некоторых автовладельцев интересует вопрос: как работает гидроусилитель руля.  Принцип работы гидроусилителя руля заключается в облегчении управления автомобилем. Его необходимость назревала долгие годы. Раньше, автомобили были легкие, и водителям не требовалась помощь в управлении ими, но с появлением грузовиков, автобусов и прочей тяжелой техники ГУР стал необходимостью, потому что повернуть колеса многотонного автомобили не простая задача даже для сильного мужчины.

Позже гидроусилителем руля были снабжены и легковые машины, где приспособление отлично прижилось. Теперь вместо того чтобы выворачивать руль двумя руками, мы можем сделать это одним пальцем. Комфорт и безопасность поездок стал выше, ведь теперь надо приложить меньше усилий для маневра в экстренной ситуации.

Устройство гидроусилителя руля

Гидроусилитель руля это замкнутая, взаимосвязанная гидравлическая система компонентов, состоящая из:

  1. Насоса.
  2. Распределительного устройства.
  3. Гидроцилиндра.
  4. Бачка.
  5. Шлангов высокого и низкого давления.

Насос

Главная деталь конструкции гидроусилителя руля это насос. При помощи его в гидроусилителе руля создается давления и происходит циркуляция масла в системе. Он закреплен возле двигателя, и приводиться в работу от коленвала, при помощи ременной или шестеренчатой передачи (привода). Самый распространенный вид насоса – лопастной, обычно пластинчатый, он обеспечивает высокую износоустойчивость и большой КПД. Однако имеет слабое звено, а именно подшипник, из-за чего приходиться ремонтировать его. Давление в насосах такого типа около 150 бар, что является очень высоким.

Распределитель

Распределитель в гидроусилителе руля, это своего рода регулировщик, который направляет масло из бачка в гидроцилиндр и обратно. Он может устанавливаться, как на валу рулевого механизма, так и на некоторых частях рулевого механизма.  Существует два вида распределителя:

  • осевой – если золотник совершает поступательные движения;
  • роторный – если совершает вращательные движения.

Гидроцилиндр

Или как еще называют силовой цилиндр, выполняет функцию поворота колес. Жидкость в гидроусилителе рулевого управления давит на поршень под давлением и заставляет выдвигаться шток, что приводит к повороту колес. Для того чтобы задвинуть шток назад, жидкость с обратной стороны давит на поршень и колеса возвращаются в исходное положение. Гидроцилиндр может быть расположен, как на рулевом механизме, так и между рулевым приводом и корпусом автомобиля.

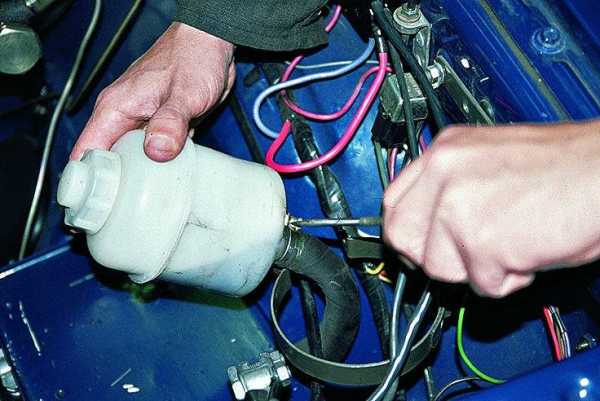

Бачок

Резервуар для рабочей жидкости, которая обеспечивает работу и смазку всех связующих гидроусилителя руля. В нем находиться специальный фильтр, для избегания попадания грязи, так как распределитель очень чувствительный к этому. Для проверки уровня масла имеется специальный щуп и отметки на нем. Бачок находиться под капотом, обычно, на видном месте рядом с бачком антифриза и имеет цилиндрическую форму.

Шланги высокого и низкого давления

Конечно, всю циркуляцию жидкости по системе гидроусилителя руля обеспечивают шланги, которые подразделяются на:

  • шланг высокого давления;
  • шланг низкого давления.

Шланги гидроусилителя руля высокого давления циркулируют масло между насосом, распределителем роторным или осевым и гидроцилиндром. А низкого давления возвращают это масло из распределителя в бачок, а так же из бачка в насос. Важно следить за состоянием шлангов, чтобы избежать утечек жидкости и поломки всего механизма.

Принцип работы электроусилителя руля

Насос ГУР приводиться в действие двигателем автомобиля и создает гидравлическое давление. Ротор насоса приводиться в действие и вращается со скоростью двигателя. За счет центробежной силы, пластины находящиеся в канавках ротора, выдвигаются и удерживаются на внутренней поверхности насоса. Зазор между пластинами и внутренней поверхностью насоса изменяется в зависимости от скорости работы мотора. Тем самым изменяется объем жидкости, нагнетаемой насосом.

Гидроусилитель руля сложная система, которая постоянно работает при включенном двигателе.  Если автомобиль не поворачивает, то золотник находиться в спокойном (нейтральном) положении. И жидкость беспрепятственно циркулирует в системе. При повороте руля в ту или иную сторону происходит перемещение золотника в ту же сторону, в результате чего перекрывается одна из магистралей.

Под давлением жидкости поршень гидроцилиндра выдавливает шток, и происходит доворот колес. Как только руль возвращается в исходное положение, золотник занимает нейтральное положение. Через вторую открывшийся сливную магистраль масло выравнивает давление в поршне и возвращает сток назад.

Электрогидроусилитель руля

Основное отличие электрогидроусилителя заключается в том, что работа гидравлики связана не с коленчатым валом двигателя, а с электромотором, который питается от аккумулятора автомобиля.

Так называемый гибрид стал логическим продолжением гидроусилителя руля. Он более экономичный и надежный. Ведь энергия на гидронасос идет не с двигателя, а с электромотора. Назначение электронного блока в самостоятельной регулировке вращения гидронасоса в зависимости от показаний датчика скорости и датчика поворота руля.

Надежность обеспечивается устройством защиты в электронном блоке. Оно не дает повторно включить гидроусилитель руля при неисправности. Тем самым защищая от серьезной поломки. Для разблокировки нужно выключить зажигание и снова включить его через пятнадцать минут.

В основу гидроусилителя руля с электромотором заложено три режима:

  • комфорт;
  • обычный;
  • спортивный.

При таком подходе ощущение дороги (обратной связи) значительно повышается. Что положительно сказывается на безопасности езды на высоких скоростях. Стоит заметить, что даже при поломке двигателя ЭГУР будет работать, что облегчит Вам его транспортировку.

Итог

Устройство гидроусилителя руля является сложным и ненадежным ввиду высокого давления в системе. Однако на данный момент только он позволяет облегчить управление большегрузным автомобилям. Что делает его незаменимым в ряде случаев. К неоспоримым плюсам относятся это передача высокого усилия при повороте рулевого колеса.

automorum.ru

Принцип работы гидроусилителя руля, устройство ГУР

По мере развития автомобилестроения возникла потребность в снижении усилий, прикладываемых при вращении рулевого колеса. В первую очередь, это касается водителей грузовых транспортных средств, управление которыми требует от человека повышенной внимательности и точности. Работе шофёра такого автомобиля было не позавидовать: после нескольких часов езды и кручения тугого руля водители жаловались на скопившуюся усталость, что приводило к снижению внимания и, как следствие, возникновению аварий.

Проблема требовала решения: итогом работы над ней стало появления гидроусилителя руля, основная задача которого заключается в облегчении управления машиной и улучшению её манёвренности.

Составные части ГУР

Устройство состоит из следующих обязательных составных частей:

  1. насоса ГУР, обеспечивающего требуемый уровень давления, требуемого для циркуляции масла. В большинстве случаев устанавливаются пластичные насосы, отличающиеся высоким коэффициентом полезного действия и наибольшим сроком службы;
  2. распределителя, задача которого – направлять масло в нужные части цилиндра и обеспечивать его поступление в бачок. Данный элемент (бывает осевым или роторным) может крепиться на элементах рулевой рейки или на валу рулевого механизма;
  3. гидроцилиндра, приводящего в движение поршень со штоком;
  4. шлангов, благодаря которым гарантируется движение жидкости по механизму. Одни из них (низкого давления) отвечают за поступление масла в насос и в бачок, другие соединяют между собой распределитель, насос и цилиндр;
  5. масла, смазывающего все части системы;
  6. бачка с фильтром, где хранится и очищается рабочая жидкость.

Как работает гидроусилитель руля

Основной элемент - это золотник: принцип работы ГУР основан на его перемещении при повороте рулевого колеса.

В центральном положении руля он удерживается пружинами (насос работает в усиленном режиме, жидкость активно циркулирует по всей системе). При повороте рулевого колеса происходит смещение золотника и перекрытие им одной из магистралей (в цилиндр поступает масло, поршень поворачивает колеса в сторону движения золотника). Когда поворот завершается, распределитель догоняет золотник, и тот останавливается.

Принцип работы гидроусилителя руля, если отсутствует его вращение, немного иной: золотник перестает двигаться, распределитель переходит в нейтральное положение, колёса авто стоят прямо, а насос качает масло по системе.

Преимущества автомобиля с гидроусилителем

Выше было сказано, что обычно устройство устанавливается на большегрузные машины, чтобы максимально облегчить процесс управления, однако многие производители оборудуют им и легковые автомобили.

Помимо этого, принцип действия ГУР обеспечивает меньшее количество полных оборотов руля при совершении маневров (например, во время парковки). Механизм минимизирует удары на руль при езде по неровному дорожному покрытию, позволяя сохранить управляемость автомобилем при наезде на крупный камень или при попадании колеса в глубокую выбоину.

Уход за гидравлическим усилителем

Как и любой другой механизм, ГУР требует регулярного и правильного ухода, способного увеличить срок его службы и сэкономить владельцу авто немало средств на его замену.

Основные рекомендации следующие:

  • регулярная проверка уровня масла;
  • своевременное устранение утечек и проверка герметичности системы;
  • регулировка натяжения приводного ремня;
  • замена масла и фильтра в бачке как минимум раз в год;
  • недопущение удержания руля в крайнем положении на протяжении более чем 5 секунд;
  • прекращение использования машины с неисправным гидронасосом (в противном случае происходит ускоренный износ составляющих рулевого механизма).

moj-vnedorozhnik.ru

Гидроусилитель рулевого управления автомобиля (ГУР)

Сейчас почти каждый современный автомобиль оборудуется гидравлическим усилителем рулевого управления. Основная задача этого механизма заключается в создании дополнительного усилия на элементы рулевого управления для облегчения поворота колес во время маневрирования.

Изначально гидроусилитель устанавливался исключительно на грузовые авто и с/х технику по одной простой причине – без этого механизма управлять грузовиком или трактором очень сложно. Но со временем ГУР стал появляться и на легковых авто.

На небольших скоростях и при стоянке для поворота управляемых колес водителю на авто без ГУР приходится прилагать значительные усилия, на большой же скорости сопротивление снижается, то есть для совершения маневра усилия со стороны водителя снижаются.

Усилитель же обеспечивает одинаковое усилие, которое должен приложить водитель, как при малых, так и значительных скоростях. Поэтому парковка, маневрирование при начале движения с гидроусилителем руля значительно легче.

Гидроусилитель не только повышает комфортабельность при поездках но и  дополнительно повышает безопасность, поскольку позволяет удержать автомобиль на дороге в случае пробития колеса на скорости.

Также на рулевом механизме наличие ГУРа позволяет уменьшить передаточное число. То есть, снижается количество оборотов рулевого колеса.

Конструкция гидроусилителя руля

Содержание статьи

Конструкция гидроусилителя

Любой гидравлический усилитель рулевого управления, какую бы он не имел конструкцию, состоит из ряда основных составных элементов:

  1. насос;
  2. распределительное устройство;
  3. исполнительный механизм;
  4. трубопроводы;
  5. бачок для жидкости;

Все составляющие компоненты ГУР соединены при помощи трубопроводов в закрытую систему, по которой циркулирует жидкость под давлением. Именно она и является главным рабочим элементом системы.

Устройство насоса гидроусилителя руля

Насос включен в схему для создания давления жидкости. В работу он может приводится либо от шкива коленвала посредством ременной передачи, либо же от электродвигателя. Регулировка давления же осуществляется перепускным клапаном, включенным в систему.

Распределительное устройство обеспечивает перераспределение потоков жидкости, которая подается от насоса. Основным элементом его является золотник, который при перемещении открывает и закрывает необходимые каналы.

Если колеса авто установлены ровно, то золотник соединяет между собой трубопровод высокого давления, по которому подается жидкость с патрубком обратной подачи. То есть, жидкость от насоса подается на распределитель и сразу возвращается обратно на него, не выполняя никаких действий. А вот при повороте колеса золотник смещается, открывая и закрывая требуемые каналы, и жидкость направляется на исполнительный механизм.

Этот механизм представляет собой гидроцилиндр двойного действия. В нем имеется поршень, разделяющий цилиндр на две полости. Во время поворота распределитель подает жидкость в необходимую полость, которая за счет давления заставляет перемещаться в необходимую сторону. При этом поршень связан с рулевым механизмом, поэтому при перемещении он передает усилие на механизм.

Виды и их конструктивные особенности ГУР

Ещё кое-что полезное для Вас:

Видео: Устройство гидроусилителя руля.

Существует несколько видов гидроусилителей, отличающихся по своей конструкции:

  • раздельный;
  • комбинированный;

ГУР с раздельной конструкцией применялся на ряде грузовиков. Особенностью его являлось то, что распределитель устанавливался на рулевом механизме, а вот гидроцилиндр устанавливался отдельно и был поршнем связан с рулевой трапецией посредством рычага. При повороте рулевого колеса золотник распределительного устройства подавал жидкость в требуемую полость, и поршень, перемещаясь, тянул или толкал рычаг рулевой трапеции.

На легковых же авто распространение получила комбинированная конструкция гидроусилителя. Ее особенность заключается в том, что распределитель и гидроцилиндр входят в конструкцию рулевого механизма.

При этом поршень цилиндра располагается непосредственно на рулевой рейке.

При повороте колес в определенную сторону, золотник, смещаясь, открывает нужные каналы, жидкость поступает в требуемую полость и давит на поршень, тот смещается вместе с рейкой.

Принцип работы гидроусилителя руля

Теперь более подробно рассмотрим принцип работы комбинированного ГУР.

В распределительном механизме такого усилителя используется золотник поворотного типа. То есть открытие и закрытие каналов производится за счет проворота этого элемента вокруг оси.

В нейтральном положении, когда колеса авто установлены ровно, золотник соединяет между собой нагнетательную магистраль с трубопроводом обратной подачи. Кроме того открытыми остаются и каналы, ведущие на полости гидроцилиндра.

То есть жидкость не только циркулирует от насоса на распределительное устройство и обратно, она еще и подается в полости, причем в равных количествах и с одинаковым давлением.

При повороте колеса влево, золотник проворачивается, при этом подающая магистраль соединяется с трубопроводом, ведущим к левой полости. Жидкость подается в нее и начинает воздействовать на поршень. При этом золотник соединяет трубопровод обратной подачи с правой полостью, чтобы не создавалось противодействующего давления, и жидкость из нее уходит к насосу.

Если руль выкручен не до упора и оставлен в таком положении, золотник вернется в исходное положение, из-за чего произойдет выравнивание давления в полостях и поршень перестанет перемещаться.

При повороте колес вправо будут происходить процессы, противоположные описанным.

Недостатком такого гидроусилителя является то, что давление, подаваемое на гидроцилиндр одинаково как на малой так и большой скорости. А поскольку при увеличении скоростного режима сопротивление рулевого механизма снижается, то это приводит к такому эффекту как «пустой руль». Результатом такого явления становиться потеря водителем «чувства дороги» из-за того, что руль вращается очень легко.

Чтобы избавиться от этого негативного эффекта, в конструкцию ГУР часто включаются электронные элементы, контролирующие работу усилителя и регулирующие ее в зависимости от скорости.

Все достаточно просто – в систему включен электромагнитный клапан, работающий от электронного блока управления. ЭБУ считывает показания датчиков (скорости, частоты вращения коленвала), и при повышении скорости он подает сигнал на электромагнитный клапан, которые плавно снижает давление жидкости, подаваемой на распределитель. То есть, усилие ГУР на рулевой механизм будет снижаться.

avtomotoprof.ru

Насос гидроусилителя руля

[box type=»bio»] Для облегчения работы водителя и снижения передаточного отношения рулевого механизма используют гидроусилитель руля.[/box] Бывают электроусилители руля, но наибольшее распространение получили гидроусилители рулевого управления, которые имеют следующие преимущества:
  • Поглощают ударные нагрузки от неровностей дороги за счет практической несжимаемости жидкости;
  • Позволяют получить изменяемый коэффициент усиления за счет регулировки давления жидкости;
  • Увеличивают срок службы рулевых механизмов, которые смазываются под давлением.
  • Рассмотрим конструкцию гидро усилителя руля на примере реечного рулевого механизма.

На рисунке показана схема гидроусилителя руля и элементов такого рулевого привода.

Устройство гидроусилителя руля имеет в своем составе следующие элементы:

  • Насос гидроусилителя с бачком для жидкости. Привод насоса обычно осуществляется приводным ремнем от шкива коленчатого вала;
  • Соединительные гидравлические трубопроводы высокого и низкого давления. В местах, где необходимо обеспечить взаимную подвижность узлов в составе трубопроводов используют гибкие шланги.
  • Рулевой механизм специальной конструкции, объединенный с золотниковым управляющим узлом и гидроцилиндром.

Принцип работы гур

При работе двигателя насос гура создает давление в системе рулевого управления. Когда руль поворачивается в какую-либо сторону, распределитель  рулевого механизма подает поток жидкости под давлением  к одному из поршней гидроцилиндра. А гидроцилиндр в свою очередь уже производит перемещение рулевой рейки.

[box type=»info»] Часто распределитель и гидроцилиндр — это совместный узел, расположенный на рулевой рейке.[/box]

При повороте руля в другую сторону распределитель подает жидкость к противоположной стороне гидроцилиндра и рулевая рейка движется в другую сторону, поворачивая колеса. Водитель при этом тратит минимум усилий на поворот руля, даже если машина стоит. Единственное условие — двигатель должен работать. Надеюсь мы разобрались как работает гидроусилитель руля.

Видео по теме гидроусилитель руля:

Наиболее часто в системах гидравлического усилителя рулевого управления используют насосы лопаточного типа.

Конструкция такого насоса показана на рисунке.

[box] При вращении приводного вала насоса лопатки перемещаются по фигурной внутренней поверхности корпуса насоса, прижимаясь к ней под действием центробежной силы. В процессе вращения вала за счет специальной формы внутренней поверхности корпуса происходит изменение объема, ограниченного двумя соседними лопатками.[/box]

При увеличении объема насос всасывает жидкость, а при уменьшении – нагнетает.

Работа насоса проиллюстрирована следующей схемой:

Поскольку привод насоса осуществляется от шкива коленчатого вала, его производительность и давление зависят от числа оборотов двигателя. Для поддержания расчетного давления гидроусилитель рулевого управления использует нагнетательный клапан.

Схема конструкции реечного рулевого механизма с гидроусилителем показана на рисунке:



[box type=»bio»] В зависимости от поворота руля распределитель подает поток жидкости в одну или другую камеру силового агрегата гидроусилителя руля.[/box]

Ниже на разрезе схематично показано устройство распределителя рулевого механизма. В гидроусилителе руля распределитель играет ключевую роль. Если случится неисправность, то жидкость будет подаваться нечетко и усилие на рулевом колесе сильно возрастет. Поворот золотника относительно корпуса распределителя происходит за счет скручивания пружинного торсиона.

Угол поворота золотника зависит от усилия, прилагаемого водителем к рулевому колесу. Чем больше усилие, направленное на поворот рулевого колеса, тем больше поворот золотника относительно корпуса, и тем быстрее жидкость проходит через распределитель.

Для автомобилей с рулевым механизмами червячного типа используют такие же элементы, различны только конструкции самих рулевых механизмов.

На этом про гидроусилитель руля все. Настоятельно рекомендую обратить внимание на популярные статьи в этой категории, их в найдете ниже:

Похожие статьи



www.em-grand.ru

Подробное устройство гидроусилителя руля | Blog-Mycar.ru

Многие водители начинали свою карьеру за рулем с управления автомобилем отечественного производства, оснащенного рулевой колонкой или рулевой рейкой. Пересев за руль более современных отечественных или иностранных авто, водители испытывают несказанное облегчение от легкости обращения с рулем. Объяснение этого блага кроется в рассмотрении подробного устройства гидроусилителя руля (далее ГУР).

Подробное устройство гидроусилителя руля

Шаг в историю

Превращение механизма рулевой рейки и уменьшение самого рулевого колеса началось с Фредерика Ланчестера, который первым изобрел гидроусилитель и запатентовал его. Изначально это благо автомеханики превалировало только в грузовых автомобилях и автотранспорте специального назначения (пожарные машины). А уже в 20-х годах XX-го века компания Rolls-Royse оборудовала ГУРом свой автомобиль-визитку Phantom. Хотя на тот момент все так и закончилось пробными образцами данного ноу-хау.

Следующим «выходом в свет» гидроусилитель руля обязан Второй мировой войне. В это время американские и английские машиностроители оборудовали ими тяжелые и неповоротливые бронемашины. А в 50-х годах эта технология получила широкое применение в автопроме Америки и Европы.

В настоящее время существует много видов ГУРа, а также других доработанных технологий облегчения вращения рулевого колеса:

  • Электрогидроусилитель;
  • Электроусилитель.

Как устроен гидроусилитель руля

Как говорилось выше, гидроусилитель руля – это модернизированная рулевая рейка. К ее простой конструкции добавили следующие детали:

  • Масляный насос;
  • Бачок с рабочей жидкостью;
  • Золотниковый распределитель;
  • Силовой гидроцилиндр;
  • Регулятор давления;
  • Соединители и шланги.



Узлы гидроусилителя руля

Устройство насоса гидроусилителя руля определяет деление этого узла на виды:

  • Лопастный;
  • Шестеренный.

Еще устройство насоса включает в себя корпус, уплотнительное кольцо, ротор. Насос отвечает за создание и поддержание определенного давления специальной жидкости в системе и обеспечивает ее движение. Запускается передачами от двигателя:

  1. Шестеренчатой;
  2. Ременной.

Устройство насоса гидроусилителя руля

Насос ГУР подает под высоким давлением в золотниковый распределитель специальную жидкость. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Она регулирует жидкостную подачу в полость цилиндра и возвратное движение жидкости в бачок. Силовой гидроцилиндр обладает бинарным действие, то есть создает усилие в двух направлениях. В нынешнем автомобилестроени этот узел, передающий усилие в рулевую рейку, в неё же и интегрирован.

Изобретено много способов трансформировать усилие поворота руля в работу золотника. Многие из них основываются на движении отдельно взятого промежутка вала рулевой колонки. В актуальных технологиях автомобилестроения роль этого промежутка выполняет торсион, представляющий собой пружинящий лучевым способом промежуток вала рулевой колонки.

Золотник отзывается на угол смещения концов при прикладывании усилия к рулю. Еще применяют конструкции валов с участком с осевой подвижностью, в которых движение соответствующей направленности создается путём винтовой передачи, которая превращает поворот руля в поступательное движение золотникового штока. Есть также механизмы, в которых усилие вращения рулевого колеса отмечается не на рулевой колонке, а на других узлах передачи между рулём и колесами.

Принцип работы ГУР

Схема работы ГУР

Если автомобиль находится без движения, двигается прямо, насос перекачивает вхолостую гидравлическое масло внутри системы. Когда рулевое колесо приходит в движение, начинает закручиваться торсион, а золотник поворачивается относительно гильзы распределения. Одновременно открываются соединительные шланги, по которым масло из бачка попадает в определенную камеру в силовом цилиндре (это зависит от того, в какую сторону маневрирует автомобиль под действием поворота руля). А из другой камеры одновременно по открытым протокам гидравлическое масло попадает в бачок. Поршень цилиндра перемещает рулевую рейку, с одновременной передачей усилия рулевым тягам, поворачивающим колёса.

Если авто маневрирует на невысокой скорости, то КПД гидроусилителя руля максимален. Это достигается возрастанием количества оборотов электродвигателя насоса. Увеличение его производительности способствует интенсивному притоку гидравлической жидкости в цилиндр и сила, прикладываемая к повороту руля, уменьшается в разы. Повышение скорости движения машины снижает частоту вращения электродвигателя, при этом в действие вступает электромагнитный клапан, который уменьшает проходимость каналов гидросистемы, а для поворота руля приходится прикладывать больше усилий.

Бочка мёда и ложка дегтя в наличии ГУРа

Несомненным положительным качеством этого узла являются:

  1. Улучшение управляемости авто;
  2. Экономия усилий, прикладываемых к рулю;
  3. Уменьшение передачи ударных явлений от дорожного покрытия.

К самым существенным отрицательным моментам при использовании гидроусилителя рулевого управления многие автомобилестроители причисляют потерю автомобилем информативности. Пока решение вопроса совмещения комфорта, обеспечиваемого ГУРом, и четкости управления машиной остается не по силам лучшим конструкторам гигантов автомобилестроения.

blog-mycar.ru

Полезная информация о роторной паре насосов ГУР

Роторная пара, рабочая пара насоса ГУР, пара ротор-статор – названий много, но принцип работы один. Это сердце насоса, которое создает давление и обеспечивает непрерывную циркуляцию масла в системе ГУР.

Основные технические характеристики роторной пары

Роторная пара насоса ГУР расположена внутри корпуса агрегата и состоит из трех элементов – статора, ротора и лопастей.

Статор – это неподвижная внешняя деталь роторной пары, которая вместе с маслозаборными пластинами и уплотнителями обеспечивают герметичность насоса ГУР. В большинстве случаев статор выполнен в виде эллипса – таким образом ротор разгружается от воздействия сил давления, а значит разрушается медленнее.

Лопасти – создают области низкого и высокого давления и обеспечивают перемещение масла от одной области к другой.

Роторная пара насоса ГУР с овальной внутренней стенкой статора

Скорость вращения ротора зависит от оборотов двигателя внутреннего сгорания или собственного электромотора (если насос с электроприводом).

Работу роторной пары можно описать в три этапа:

  • при запуске двигателя масло из бачка по трубкам поступает в насос. Внутрь роторной пары масло попадает через подводящие отверстия распределительных дисков;
  • лопасти во время вращения под действием центробежной силы выдвигаются из пазов и упираются в стенки статора, а затем задвигаются обратно. Выдвинувшиеся пластины образуют в серповидной области статора область низкого давления, где и происходит всасывание масла через каналы распределительных дисков;
  • когда пластины приближаются к сужающейся части серповидной полости, они задвигаются, давление повышается, масло выдавливается в нагнетательный патрубок и поступает в распределитель рулевой рейки.

Теперь перейдем от технических особенностей к неисправностям и их причинам.

Что и почему ломается в роторных парах?

Роторная пара состоит исключительно из металлических деталей. И казалось бы, они должны быстро разрушаться от постоянного трения. Однако циркулирующее в системе масло смазывает элементы рабочей пары насоса, а сама конструкция узла снимает дополнительные нагрузки с ротора.

Логично, что основная часть неисправностей роторной пары напрямую связана с количеством и качеством гидравлической жидкости: старое и грязное масло – главный враг системы ГУР. В остальных случаях рабочая пара попросту “устает”, ведь даже металл не вечен.

Если под капотом заскрежетало или завыло, а руль стал тугим, скорее всего, это роторная пара посылает вам сигналы SOS – придется разобрать насос и проверить, как она поживает.

Основные неисправности рабочей пары насоса:

  • Стерлись лопасти. Если вы тщательно следите за качеством и количеством масла, а пластинки износились по торцу, значит, вашему насосу ну очень много лет. Чем чревато: изношенные лопасти не достают до стенок статора, а значит не образуют областей низкого давления.
  • Износились пазы ротора. Это тоже проблема возрастных агрегатов.
    Износ лопастей и пазов – естественный процесс, и остановить его нельзя. Можно только заменить детали.
  • Появилась выработка на внутренней стенке статора или внешней стенке ротора. Такое случается, если в системе циркулирует старое масло с мелким мусором или металлической стружкой. В этом случае жидкость, которая должна продлевать жизнь роторной паре, быстрее гробит ее. В результате между пластинками ротора и стенками статора появляются микроотверстия, и насос не создает нужного давления. Эта проблема решается в условиях СТО – мастер отшлифует стенки статора. Откуда в масле стружка? Микрочастицы металла появляются в системе, если какое-то время насос работал в сухую, и металлические детали начали крошиться друг о друга. Кроме того, металлическую стружку “выбивают” уплотнительные кольца распределителя.
  • Заусенцы на лопастях или в пазах. Причины, последствия и пути решения этой проблемы такие же, как в предыдущем пункте.

Вот к чему приводит несвоевременная замена масла ГУРа

  • Закисли лопасти ротора. Причина – мусор в масле или старая, вязкая жидкость ГУР, которая забивает пазы и не дает лопастям свободно двигаться. Лопасти выдвигаются/задвигаются неравномерно, нужное давление не создается. Эту проблему можно решить, разобрав рабочую пару, вычистив пазы и лопасти. В обязательном порядке нужно промыть систему ГУР и залить новое масло.

Очень редко случается, что роторная пара именно ломается, физически. Обычно это происходит из-за неисправностей других элементов насоса, например, вала, опорных подшипников, шкива или ремня. Из-за неправильной работы этих деталей страдает роторная пара, которая начинает стучать, люфтить, а в отдельных случаях ротор может и вовсе лопнуть.

Роторную пару можно отремонтировать

Большинство насосов разборные, а основная масса роторных пар ремонтопригодны. Это значит, что можно отремонтировать любую деталь рабочей пары насоса ГУР – цена вопроса гораздо меньше, чем полностью заменить узел.

Но! Это будет эффективно только при незначительном износе или дефектах элементов. Если, например, металлическая стружка уже вырыла траншеи на стенках статора, шлифовать его бесполезно – придется купить новый. Т.е. чем дольше работает поврежденная роторная пара, тем сложнее будет восстановить элементы.

Помните – чем раньше вы обратитесь на СТО, тем выше шансы решить проблему с помощью ремонта. Если заметили тяжесть на руле, гул, свист, стук или скрежет в работе насоса, сразу обращайтесь в ближайший специализированный автосервис – возможно, роторную пару вашего насоса еще можно спасти.

steering.com.ua

Гидроусилитель руля (ГУР) - устройство, принцип работы, недостатки

В последнее время, практически все автомобили комплектуются гидроусилителем рулевого управления. Гидроусилитель руля (ГУР) изначально был предназначен для грузовых автомобилей, а также многих всевозможных видов различной техники сельскохозяйственного назначения. В то время данное устройство было предназначено вовсе не для улучшения комфорта. Это связано с тем, что руль многих грузовых автомобилей практически невозможно повернуть без усилителя. Сейчас же он упрощает поворот колес и легковых автомобилей, уменьшая передаточное число механизма и диаметр рулевого колеса. Что же такое гидроусилитель руля и как он работает, а также рассмотрим его достоинства и недостатки.

Гидроусилитель - что это и зачем

Как вы уже поняли, изначально он создавался для упрощения поворота рулевого колеса на специальных автомобилях, где он затруднен в связи с большим передаточным числом рулевого механизма. Сейчас же это устройство успешно применяется практически на всех автомобилях, делая их маневреннее и отзывчивее на повороты руля.

Практика показала, что применение гидроусилителя сокращает количество оборотов руля и помогает избежать множества аварийных ситуаций, путем резкого маневра в противоположную сторону. Сделать это с обычным рулевым механизмом даже реечного типа достаточно проблематично.

Схема устройства ГУР

Всего существует два вида гидроусилителей рулевого механизма: стандартный и ЭГУР, который комплектуется специальным электронным блоком управления и электромагнитным клапаном. В целом их конструкция схожа и прекрасно впишется в любой рулевой механизм. Сейчас же, большая часть автомобилей комплектуется рулевой рейкой, поэтому рассмотрим устройство ГУР и ЭГУР на ее примере.

В состав основных частей гидроусилителя входят:

  1. Распределитель золотникового типа
  2. Специальный насос
  3. Бачок, в котором хранится рабочая жидкость
  4. Рабочий цилиндр
  5. Система шлангов патрубков для перемещения жидкости

ЭГУР же может дополнительно комплектуется датчиком скорости, электромагнитным клапаном и специальным блоком управления.

Рабочий цилиндр и распределитель устанавливаются на рулевую рейку и представляют с ним единое целое. Назначение насоса заключается в том, чтобы создать необходимое давление жидкости и приводится в движение при помощи ременной передачи от коленчатого вала двигателя.

Как работает усилитель рулевого управления + Видео

После запуска двигателя, масляный насос начинает вращаться и создает давление внутри системы. Если руль стоит прямо, то жидкость просто циркулирует по системе, минуя золотниковую часть устройства. Однако, после поворота руля в какую либо сторону, рулевой вал воздействует на специальный торсион, который открывает золотник в какую-либо сторону. Таким образом, в работу начинает входить одна из полостей рабочего цилиндра, что упрощает усилие, прилагаемое на руль, колеса начинают поворачиваться быстрее.

Как только руль выворачивается до упора, масло достигает пиковой величины давления, оказываемого на рабочий цилиндр. В этом случае, чтобы избежать повреждений, срабатывает специальный клапан, который открывается и выпускает всю рабочую жидкость в свободную циркуляцию внутри системы. После возврата руля в исходное положение, клапан запирается, и рабочий цилиндр давит уже в другую полость, делая поворот руля быстрее.

Отличие электрогидроусилителя состоит в том, что он оборудован системой, которая позволяет менять давление рабочей жидкости внутри системы в зависимости от скорости движения автомобиля. Это осуществляется при помощи датчика скорости, частоты вращения коленчатого вала или датчика угла поворота рулевого колеса. Такое новшество позволяет отключать ЭГУР при движении на большой скорости, чтобы избежать слишком резких маневров и сделать руль более информативнее на какие-либо отклонения. Когда скорость автомобиля равна нулю, или слишком мала, то ЭГУР начинает работать на полную силу, создавая максимально допустимое давление в системе. Контроллер же нужен для более плавного или резкого открытия клапанов в зависимости от скорости движения автомобиля.

Недостатки

Несмотря на все удобство, такое устройство имеет и ряд недостатков. Прежде всего, это ременная передача, которая отбирает у двигателя определенную величину мощности и некоторая часть его КПД затрачивается на приведение в действие насоса. Таким образом, ГУР увеличивает расход топлива автомобиля и снижает его мощность.

Кроме того, гидроусилитель нуждается в тщательном уходе, потому как его неожиданный отказ воспринимается водителем, как клин рулевого колеса. Понимая это не сразу, неопытные шоферы бросаются в панику и допускают случайные столкновения с определенными препятствиями. Прежде всего, нужно поддерживать постоянную затяжку хомутов гидросистемы, а, во-вторых, менять жидкость ГУР два раза в год и следить за состоянием гидронасоса.

Бачок с рабочей жидкостью должен быть обязательно заполнен ею до необходимого уровня, иначе давление будет слишком избыточным или недостаточным.

vipwash.ru
