Принцип работы датчика коленвала – принцип работы, устройство, неисправности, проверка

Содержание

Интересная информация о датчике положения коленчатого вала

Добро пожаловать!
Прежде чем начнём, расскажем вам что же входит в список интересной информации, во-первых мы расскажем вам в этой статье о том как данный датчик работает (Очень подробно и доступным языком объясним), а так же расскажем вам из чего состоит этот датчик, что будет при выходе его из строя и как его можно отремонтировать не прибегая к замене.

Принцип работы двигателя (Это нужно знать):

Многие люди даже и не хотят в это вникать когда им объясняешь, да и зачем если человеку это действительно вовсе не нужно, но есть и те люди которые автомобилями увлекаются и по началу бывает очень сложно, много не понятных терминов, не понятно так же о чём идёт речь, но мы вам попытаемся это всё буквально на пальцах объяснить, но если что то всё же не поймёте, тогда задавайте свой вопрос в комментариях и мы вам на него обязательно ответим, но что же преступим!

Во-первых давайте разберём за счёт чего же двигатель у автомобиля работает, многие из вас уже знают что благодаря бензину, но не многие что благодаря воздуху его работа ещё осуществляется, если бы что то отсутствовало (Воздуха к примеру не было бы), то бензиновый двигатель вы бы уже никогда не завели, потому что бензин просто бы не воспламенялся без воздуха.

Кроме этих двух важных вещей есть ещё и третья, а именно зажигание, к системе зажигания относятся высоковольтные провода, а так же свечи зажигания, катушка ещё ну и т.д., самое главное вам нужно знать, что зажигание это по сути искра которая проскакивает в тот момент когда двигатель у автомобиля запитал в себя определённое количество бензина и воздуха, тем самым благодаря зажиганию данная смесь из бензина и воздуха воспламеняется, благодаря данному воспламенению двигатель то и работает у автомобиля.

Принцип работы датчика положения коленвала:

Работа данного датчика состоит из электромагнитных импульсов, то есть он отдаёт показания которые считывает со шкива коленвала (Шкив указан синей стрелкой, датчик красной) контроллеру, или как его ещё называют электронный блок управления двигателем, а блок уже в это время определяет положение коленвала и даёт команду форсункам чтобы они топливо вливали в двигатель, так как поршни подходят в верхнее положение, а так же благодаря этому датчику ещё и искра происходит, опять же всё это делается в тот момент когда поршни в ВМТ (Это Верхнее Мертвое Положение) подходят.

Примечание!
Кой что ещё мы ещё вам не сказали, а именно то как же находиться верхнее положение у поршней, объясняем! Мы уже сказали то что датчик электромагнитный, тем самым он направлен на зубья шкива коленвала (На фото выше это прекрасно видно) но из этих всех зубьев (Всего их 58) не хватает 2, это сделано специально, данное положение и говорит о том когда поршни к верхней точки подошли и тем самым топливо начинает заливать в двигатель и происходит искра которая и воспламеняет всю эту смесь (Смесь воздуха и топлива имеет ввиду) и двигатель у автомобиля работает таким образом, чтобы вы лучше понимали принцип работы, чуть ниже приведена схема которая была сделана при работе двигателя у автомобиля и при работе с датчика положения коленвала при помощи прибора под названием осциллограф были считаны показания которые датчик даёт, как вы видите датчик выдаёт где целые зубья, а где их вообще нет (2 зуба отсутствуют, мы уже говорили ранее о них и они ещё красной стрелкой на фото ниже показаны), благодаря этим кратковременным всплескам контроллер и понимает когда поршни находятся в ВМТ, таким образом двигатель то и работает!

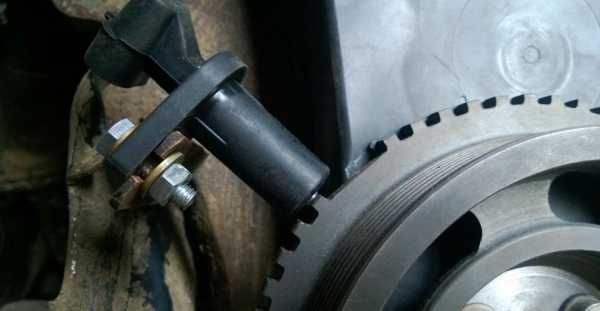

Чтобы вы всё в реальности могли это увидеть, а именно где сам датчик находиться, что за шкив коленвала, то вам в этом фото чуть ниже прекрасно поможет (На фото двигатель используется 2111, который на автомобили десятого семейства устанавливался и на Самары), начнём с поисков данного датчика в вашем автомобиле (Вить у вас совершенно другой двигатель может быть), сперва вам нужно будет найти коленчатый вал он находиться в самом низу двигателя автомобиля, так вот на конец этого вала устанавливается шкив с зубьями (Зубья шкива зелёной стрелкой указаны, по ним кстати и происходит считывание), его то и ищите, кроме этого на шкив так же ремень генератора установлен (Он синей стрелкой указан) ну и соответственно сам датчик смотрит на зубья этого шкива (Датчик указан красной стрелкой, а его кончик направленный на зубья шкива указан оранжевой стрелкой), вот по такому образу вы его и сможете найти беспрепятственно, самое главное на будущее запомните одну вещь, все бензиновые двигатели принципиально между собой не различаются и поэтому если у вас допустим другой автомобиль, то не нужно хвататься за голову и говорить что данный датчик вы никогда не найдёте, ещё раз повторимся, все бензиновые автомобили очень схожи между собой.

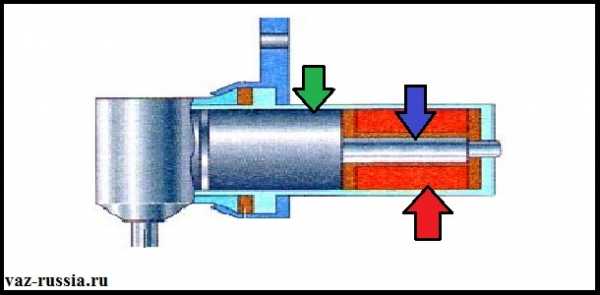

Из чего состоит датчик положения коленвала и что будет если он придёт в негодность:

Состоит он из трёх важный вещей, из магнита который в него во внутрь встроен (Зелёной стрелкой указан) из катушки которую ещё обмоткой называют, кстати если она повредиться из-за сильного скачка напряжения к примеру то датчик сразу же помрёт и автомобиль вы уже не заведёте, так как датчик не будет посылать импульсы на контроллер и в связи с этим контроллер не будет пускать топливо в двигатель и зажигать смесь тоже не будет, потому что он не будет знать когда поршни в ВМТ находятся (Данная катушка кстати красной стрелкой указана), ну и из сердечника датчик ещё состоит (Он синей стрелкой указан), благодаря этому сердечнику кстати и считываются все показания со шкива.

Примечание!
Помните чуть ранее мы вам сказали что датчик можно починить? Так вот мы имели ввиду то что его почистить можно, он располагается в нижней части автомобиля и поэтому грязь из под впереди едущих машин на него (Хоть и немного) но всё же попадает, и если загрязниться магнитопроводящий сердечник то датчик уже не будет правильно считывать показания, для примера ниже на фото показан испачканный весь датчик, к сожалению ракурс не позволяет увидеть сердечник а только корпус можно увидеть, но сердечник на данном датчике тоже очень сильно загрязнён!

Ещё пару слов про неисправности которые с автомобилем будут происходить при выходе этого датчика из строя, хотя про выход можно толком то и не говорить, потому что если он совсем перестанет работать то двигатель просто у вас уже не заведётся и «check engine» ещё загорится, но если сердечник к примеру у датчика сильно загрязниться, то автомобиль начнёт ощутимо хуже ехать, а так же холостой ход будет у него плавать, плохо заводиться двигатель будет и детонация ещё начнёт проявляться. (Если вы не знаете что такое детонация и как её понять когда она в двигателе случается, тогда изучите статью: «Что такое детонация в двигателе автомобиля»)

Примечание!
Последний совет, когда новый датчик будете себе приобретать, обязательно да и вообще на будущее запомните, всегда маркировку на всех датчиках смотрите и с точно такой же новый покупайте, вить датчик положения коленвала имеет разную длину и если вы возьмёте слишком длинный, то он просто у вас в зубья шкива коленвала упрётся и при заводке двигателя деформируется или встанет так близко, что неверные показания начнёт передавать, поэтому при покупке нового датчика учитывайте это!

Дополнительный видео-ролик:
Наглядно принцип работы данного датчика, смотрите в ролике расположенный который чуть ниже, там всё посредством схем показано.

vaz-russia.com

Неисправности датчика коленвала — устройство и принцип работы

Признаки неисправности датчика коленвала предупреждают водителя о том, что необходимо провести срочный ремонт, оказывает непосредственное влияние на работу двигателя. Этот агрегат точечно определяет момент, когда в цилиндр ДВС нужно подать горячее. Если не устранить неисправности датчика, то двигатель перестанет работать.

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

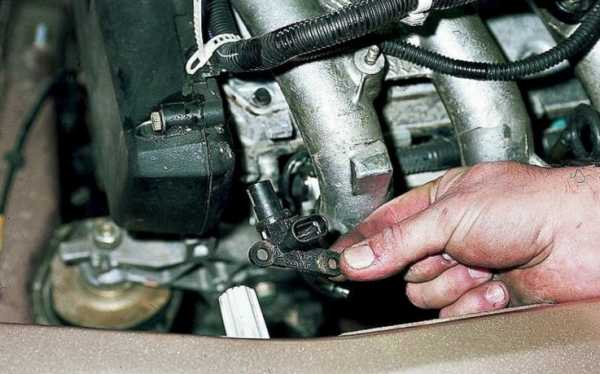

Расположение датчика коленвала

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Как работает датчик коленвала

Многих интересует вопрос о том, зачем нужен датчик коленвала. Этот прибор напрямую влияет на продуктивность двигателя автомобиля.

Нарушение провоцирует сбои в работе ДВС или остановку мотора, влияющей на работу двигателя.

В функции ДПКВ входит:

  •  синхронизация работы топливных форсунок;
  •  синхронизация системы зажигания.

Принцип работы ДПКВ сводится к тому, что он подает сигнал на ЭБУ. Данное сообщение говорит о позиции, в которой находится коленвал. Такой сигнал содержит в себе информацию о частоте и направлении вращения коленчатого вала.

Устройство датчика коленвала

Система данного элемента коленчатого вала включает в себя:

  • Обмотка датчика
  • Корпус
  • Уплотнитель
  • Привод
  • Кронштейн креплениея
  • Магнитопровод
  • Диск синхронизации

Ремонт предполагает необходимость прозвонить ДПКВ, используя для этого омметр. Для этих целей необходимо произвести замеры сопротивления на обмотке агрегата.

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

  • нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
  • на холостом ходу обороты становятся неустойчивыми;
  • низкий уровень мощности двигателя транспортного средства;
  • снижение уровня динамики автомобиля;
  • двигатель не реагирует на зажигание, т.е. он не заводится;
  • машина дергается по ходу движения;
  • неконтролируемое повышение или понижение оборотов.

Сбои в функционировании ДПКВ могут быть периодическими и не всегда давать о себе знать. В таком случае необходимо воспользоваться услугой компьютерной диагностики двигателя, которая может точно установить причину неполадки.

Причины поломки:

  1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
  2. Поломка зубьев задающего венца.
  3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
  4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
  5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Эти ошибки и неполадки в работе транспортного средства могут быть вызваны другими поломками. Датчик положения коленвала, признаки неисправности которого могут быть обусловлены различными обстоятельствами, требует тщательной проверки.

Как проверить датчик коленвала самостоятельно

Есть 3 способа проверки неисправности датчика коленчатого вала:

  • измерение при помощи омметра;
  • проверка значения индуктивности;
  • использование осциллографа.

Проверка датчика положения коленвала при помощи омметра:

  1. Для данной проверки необходимо приобрести мультиметр.
  2. Его нужно поставить в положение измерения сопротивления.
  3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
  4. Допустимое значение — 500-700 Ом.
  5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

  1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
  2. Используя мультиметр, произвести замеры индуктивности.
  3. Нормальные показатели — это 200-400 мГн.
  4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
  5. Полученные данные не должны быть ниже 0,5 Мом.
  6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
  7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.

Осциллограф дает полное представление о состоянии ДПКВ. Для диагностики необходимо выполнить следующие действия:

  1. Щупы подсоединить к проводам, которые ведут к катушке.
  2. Открыть программное обеспечение для работы с осциллографом.
  3. Провести предметом из металла перед ДПКВ.
  4. Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.

djago.ru

признаки неисправности, где расположен и замена

Датчик положения коленчатого вала – один из центральных элементов системы зажигания и впрыска топлива в двигателе современного автомобиля. Это главный и единственный датчик, без которого мотор работать не будет, машина не поедет.

ДПКВ должен отвечать за синхронизацию электронного управления с механизмом газораспределения мотора. Он создает сигналы для всех типов (тактового, цикличного и углового) управления впрыском топлива (инжектор или дизель) и системы зажигания (бензин).

Раньше в автомобильных двигателях применялся карбюратор – почти полностью механический прибор. После появления инжекторных систем производители стали от них отказываться, только последние модели карбюраторных двигателей использовали электромагнитный клапан. Такие системы были надежны, к поломкам могло привести только сильное загрязнение, неправильная регулировка или повреждения механизма.

Однако принцип работы карбюратора не мог гарантировать необходимую точность дозирования топлива, особенно при смене режимов работы мотора, поэтому расходовалось его слишком много.

На смену карбюраторной пришла инжекторная система, основанная на работе электронного блока управления. Действие новой системы позволило точнее определять количество топлива для более эффективной работы двигателя в конкретный момент. Расход топлива сократился на порядок.

С другой стороны, более точная электронная система потребовала более подробной информации о функционировании систем автомобиля, то есть – значительно большего количества разнообразных датчиков. Как любая электронная система, она менее надежна, чем механическая, но позволяет кроме экономии добиться повышения мощности двигателя.

ВАЖНО! Среди множества устройств, контролирующих двигатель, главным является датчик оборотов коленчатого вала. Коленвал – основная и самая дорогая деталь двигателя, поэтому контроль за его работой – важнейший процесс.

Сейчас автопроизводители применяют микропроцессорные системы, где угол зажигания зависит не только от частоты вращения коленвала, но и от температуры охлаждающей жидкости и всасываемого воздуха, сигналов детонации. Это позволяет максимально эффективно использовать двигатель, сокращая расход топлива.

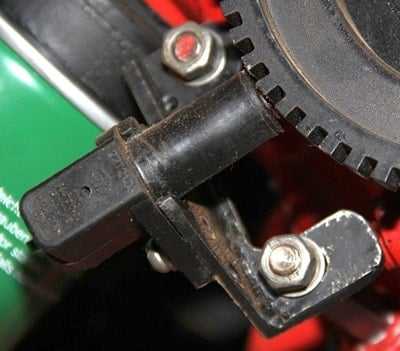

Где расположен датчик

Датчик располагается рядом с коленвалом, способ доступа к нему зависит от конкретного автомобиля. Иногда его расположение таково, что проще добраться не через капот, а подняв автомобиль на стенд. Иногда (например, в случае с «Ленд Ровер Фрилендер») для этого придется снимать колесо и подкрылок.

Описание 1G FE датчика

Особенность расположение датчика в двигателях 1G FE состоит в том, что до 1996 года он располагался внутри трамблера, что осложняет его замену. Для демонтажа и установки такого датчика проще всего будет использовать яму или подъемник. Если попытаться достать его через капот – потребуется демонтировать большое количество деталей двигателя.

Схема датчика положения коленчатого вала Ауди А3

Принцип работы датчика коленвала

Задача ДПКВ заключается в образовании индуктивных сигналов. Это делается тремя методами, их суть одна. Проходящие рядом с датчиком зубья шкива коленвала создают импульсы тока. Ориентируясь на это, прибор фиксирует каждый поворот вала и обеспечивает синхронизацию работы топливных форсунок и зажигания в системе.

Российские автомобили, на которых стоит индуктивный ДПКВ:

  • «Гранта».
  • «Калина».
  • «Шевроле Нива».
  • «Газель Бизнес».
  • «Шевроле Лачетти».
  • «Чери Амулет».
  • «Ленд Ровер Фрилендер.
  • «Дэу Матиз».
  • «Фольксваген Кадди».
  • ВАЗ 2110.
  • ВАЗ 2111.
  • ВАЗ 2112.
  • ВАЗ 2115.
  • ВАЗ 2107.
  • Volvo.
  • Nissan.

ДПКВ управляет и другими системами и механизмами, функционирование которых так или иначе зависит от положения и частоты вращения вала. В том числе от него зависит, как будет работать распредвал или коробка-автомат (АКПП).

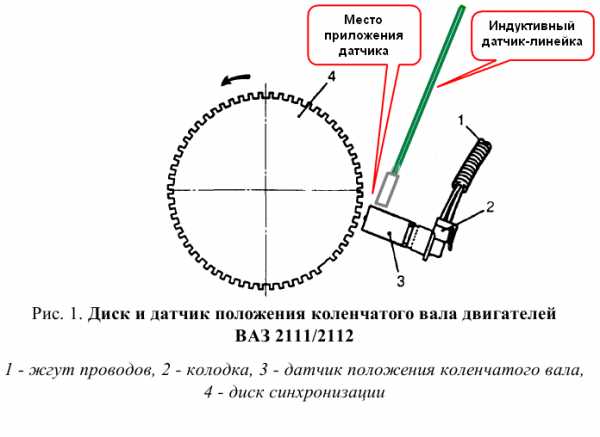

Угловые импульсы возникают благодаря синхронной работе датчика и диска синхронизации. Последний устроен таким образом, чтобы передавать данные о скорости вращения и положении коленвала в конкретный момент времени. Как правило, применяются диски 60-2 (58 зубцов, пропуск в 2 зубца). Показатели работы коленвала измеряются благодаря отсутствующим зубцам.

Какой датчик надежнее

Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.

По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы.  Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.

Кроме индуктивного (магнитного) типа, применяются еще два вида:

На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».

Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.

Устройство датчика положения коленвала

Стандартный (индуктивный) прибор монтируется у шкива привода генератора и конструктивно состоит из трех деталей:

Цилиндрический корпус из пластика или алюминия, снабженного следящим элементом.
Фланцевое основание крепления.
Кабель, включающий датчик в бортовую цепь.

Как проверить датчик положения коленвала

Обычно датчик или функционирует, или нет. Но есть ряд причин, которые оказывают отрицательное влияние на качество и срок его работы:

  • Перегрев (регулярные нагрузки при повышенных температурах).
  • Частые резкие смены температурного режима.
  • Повышенный уровень влажности.
  • Внешние или внутренние повреждения.

ВАЖНО! Самый частый вид неисправности – износ проводки, но причин отказа прибора больше. Поэтому необходимо регулярно проводить осмотр и диагностику ДПКВ.

На станциях технического обслуживания применяется специальный диагностический сканер, входящий в базовый инструментарий на любой городской СТО. Если датчик перестал работать в дороге между крупными населенными пунктами, проще будет поставить новый, а не искать СТО с диагностическим сканером.

Признаки неисправности

В большинстве современных автомобилей на поломку ДПКВ указывает сигнал «check engine» на панели. В этом случае надо проверить проводку, и, скорее всего, сменить устройство. Автомобили, выпущенные в прошлом веке такой функцией часто не оснащены, поэтому можно ориентироваться на следующие моменты:

  • Мотор глохнет, нет холостого хода.
  • На холостом ходу мотор работает нестабильно.
  • Не срабатывает зажигание.
  • Динамические характеристики автомобиля в целом резко упали.
  • Мотор без причины глохнет во время езды.
  • Мощность силового агрегата без причины резко падает.
  • При нагрузке на двигатель возникает ощутимая детонация.

Появление этих проблем – симптом того, что датчик теряется работоспособность. Тем, более, если владелец авто проверяет его на работу не регулярно. Эффективнее всего обратиться в СТО, проверить и заменить прибор.

Если есть желание сэкономить деньги, протестировать и поменять датчик самостоятельно вполне реально. Его установка – простой процесс. При этом стоит помнить, что неисправный датчик – основная и самая вероятная, но не единственная причина проблем. Лучше всего провести диагностику всех элементов двигателя.

Р0336 ошибка датчика и другие частые ошибки ДПКВ

Одно из самых распространенных сообщений, которые выдает система – «ошибка датчика синхронизации». Сигнал говорит о проблемах с датчиком коленвала. Часто это связано не столько с датчиком, сколько с проводом или штекером. Если их замена не помогла, стоит заменить ДПКВ.

Другие частые ошибки могут быть связаны не с самим датчиком, а с проводами. Например, когда панель ВАЗ 2114 выдает Р0335 (Р0336 ошибка датчика) это говорит, скорее всего, об обрыве провода возле разъёма. Если это обнаружено при осмотре, можно заменить разъём, а не датчик. P0341 ошибка говорит он несоответствии датчика распредвала с датчиком коленвала (к датчику коленвала ошибка отношения не имеет).

Самостоятельная замена ДПКВ

Чтобы решить проблему без лишних затрат, надо аккуратно демонтировать датчик и провести его детальный осмотр. Если на корпусе есть трещины или он деформирован – надо заменять. Если с корпусом все нормально – проверяется на сопротивление обмотка. Это делается с помощью мультиметра. Допустимый уровень сопротивления – в пределах 600-900 Ом. Отклонения говорят о нарушениях в работе.

При работе двигателя на холостом ходу амплитуда напряжения должна составлять менее 6 Вт, при вращении двигателя стартером – превышать 5 Вт.

Альтернативный метод тестирования с помощью мультиметра – помахать рядом к датчиком предметом из металла, имитируя работу диска. Если измеритель зафиксирует скачки напряжения – устройство работает корректно.

Частая причина проблем – мусор, попавший между датчиком и диском синхронизации или другие, не связанные с неисправностью непосредственно датчика случаи. Они могут влиять на работу и двигателя.

ВАЖНО! Можно протестировать питание и возникновение искры на форсунках. Но это рискованный способ, подходит только опытным автовладельцам. Для этого со свечи зажигания удаляется высоковольтный провод и подносится к мотору, после чего прокручивается стартер. Если искры нет – ДПКВ не функционирует. Опасность состоит в том, что искра может вызвать слишком мощный разряд, что повредит ЭБУ.

Для определения питания на форсунках можно обойтись без мультиметра, хватит лампочки на 12 Вт. Если датчик работает, при вращении двигателя стартером лампочка загорится. Если этого не произойдет – надо менять прибор.

Заменить датчик без автомастера – простой, но требующий внимательности процесс. Потребуются обычные ключи (в российских автомобилях обычно на 10). Главное – зазор между сердечником датчика и синхронизационным диском. Перед демонтажем устройства желательно сделать метки по отношению болтов крепления к корпусу и положению датчика, провода питания. Установка нового проводится с использованием старых болтов. Особенности крепления датчика у каждого типа двигателя свои.

Ошибка датчика синхронизации – как проверить осциллографом

Электронный осциллограф позволяет проконтролировать не только показатели напряжения, но сам процесс формирования импульсов. Это даст максимально точные данные. Для безопасности датчик лучше снять, но можно провести проверку при работающем двигателе.

Процедура такова:

  • Подсоединить осциллограф к выводам датчика, полярность может быть любой.
  • Сымитировать работу диска, помахав перед датчиком предметом из металла.
  • Если датчик функционирует корректно, будет воспроизведена осциллограмма.

Аналогичная проверка на работающем двигателе даст более точный результат.

Датчик частоты вращения коленчатого вала – самый важный элемент электронной системы автомобиля. Поэтому автовладельцы с богатым опытом решения проблем вместе с запасным колесом возят в багажнике запасной датчик коленвала. Особенно, если ранее был замечен признак его некорректной работы. Оригинальный ДПКВ стоит недорого, а установка – простая процедура. При этом оказаться в дороге с поломанным ДПКВ – серьезная проблема и если не располагать запасным, можно потерять много времени.

autodont.ru

Датчик коленвала (ДПКВ): что это такое

Датчик коленвала (ДПКВ, датчик синхронизации, датчик ВМТ) — датчик положения коленчатого вала, который устанавливается на автомобилях с системой электронного управления двигателем. ДПКВ является элементом, который позволяет ЭБУ двигателем осуществлять контроль за положением коленвала для обеспечения работы системы топливного впрыска. Другими словами, датчик положения коленчатого (датчик синхронизации) вала точно определяет момент, когда в цилиндры ДВС необходимо подать топливо.

Указанный датчик оборотов коленвала напрямую влияет на работу двигателя. Любые сбои в работе датчика приведут к нестабильности работы ДВС или полной остановке мотора. В разных конструкциях датчик коленвала отвечает за синхронизацию работы топливных форсунок и синхронизирует зажигание. Неисправности ДПКВ приводят к тому, что топливо несвоевременно подается и воспламеняется в цилиндрах. В результате нарушений топливного впрыска двигатель не способен нормально работать.

Функцией датчика коленвала является то, что ДПКВ посылает на ЭБУ сигналы о том, в каком положении находится коленвал, а также с какой частотой и в какую сторону происходит его вращение. На разных автомобилях могут быть установлены отличные по принципу действия датчики положения коленвала, которые делятся на следующие типы:

  • Магнитный датчик коленвала (ДПКВ индуктивного типа). Особенностью таких датчиков является то, что подобные решения не нуждаются в отдельном питании. Формирование сигнала на ЭБУ происходит в тот момент, когда специальный зуб (метка) для синхронизации осуществляет проход через магнитное поле. Указанное магнитное поле создается в зоне нахождения датчика синхронизации, то есть вокруг него. Параллельно с главной задачей по контролю за положением и вращением коленвала, ДПКВ может  также выполнять функцию датчика скорости;
  • Датчик положения коленвала на эффекте Холла. ДПКВ указанного типа являются датчиками Холла. В таких датчиках ток начинает двигаться в тот момент, когда к датчику приближается изменяющееся магнитное поле. Специальный синхронизирующий диск реализует перекрытие магнитного поля, зубья диска осуществляют взаимодействие с магнитным полем ДПКВ. Датчик оборотов коленчатого вала указанного типа параллельно может выполнять функцию датчика распределителя зажигания;
  • Датчик коленвала оптического типа. Оптический датчик положения коленвала также взаимодействует с диском синхронизации, который имеет специальные пазы (зубья). Также на диске могут быть выполнены отверстия. Указанный диск перекрывает оптический поток, который проходит между светодиодом и специальным приемником. Задачей приемника является фиксация прерываний светового потока, после чего происходит создание импульса напряжения, который передается на блок управления двигателем;

Частым вопросом является то, где установлен датчик коленвала. Датчик положения коленчатого вала заключен в корпус аналогично подобным датчикам системы управления двигателем (датчик положения распредвала и т.п.). Местом его установки на двигателе является специальный кронштейн, который находится рядом с приводным шкивом автомобильного генератора. Также отличить ДПКВ от других датчиков можно по наличию достаточно длинного провода (55-65 см.) с особым разъёмом. Посредством указанного разъема осуществляется подключение датчика коленвала к системе управления ДВС.

После снятия для диагностики или замены датчик коленвала необходимо устанавливать с учетом выставления правильного зазора.

Речь идет о зазоре, который образуется между датчиком и зубчатым шкивом (диском синхронизации). Оптимальным является такое расположение датчика коленчатого вала, при котором зазор между сердечником и диском находится на отметке от 0.5 до 1.5 мм. Выставить нужный зазор необходимо путем манипуляций с прокладками (шайбами), который находятся в области посадочного гнезда датчика коленвала и самого ДПКВ.

На основе показаний ДПКВ ЭБУ способен определить положение коленчатого вала по отношению к ВМТ в 1, а также в 4 цилиндре силового агрегата. Также блок управления получает сигналы о частоте вращения коленвала и том направлении, в котором коленвал осуществляет указанное вращение. На основе полученных данных ЭБУ производит генерацию управляющих сигналов для инжекторных форсунок, управляет моментом зажигания, передает сигналы о частоте вращения коленвала на тахометр, активирует и отключает электрический бензонасос.

Теперь рассмотрим, как проверить датчик коленвала своими руками в случае неполадок. Начнем с того, что неисправности датчика коленвала встречаются не часто. Во время проверки датчика синхронизации также следует обратить внимание и на состояние приводного шкива генератора. В случае появления сбоев в работе указанных элементов двигатель может не запускаться или глохнуть после запуска, автомобиль не набирает скорость и дергается, мотор глохнет на ходу и т.д. На приборной панели обычно загорается «cheсk». Подключение сканера к диагностическому разъему (колодке) позволит более точно определить поломку по коду ошибки, которая записывается в память ЭБУ.

Самому проверить датчик коленвала можно тестером-мультиметром. Необходимо перевести устройство в режим омметра, после чего произвести замер сопротивления обмотки датчика коленвала. Полученный показатель для исправного ДПКВ должен находиться на отметке около 800-900 Ом. Параллельно с этим необходимо провести анализ целостности проводки и исключить либо установить факт наличия механических повреждений датчика.

Обратите внимание, ДПКВ будет неработоспособен в том случае, если в зазоре между диском синхронизации и датчиком положения коленвала окажутся какие-либо предметы, случайно попавшие туда во время проведения ремонтных работ.

Также необходимо добавить, что в случае точного определения неисправности датчика положения коленвала будет рациональнее купить новый датчик синхронизации без попыток ремонта имеющейся детали. Розничная цена ДПКВ для большинства автомобилей остается вполне приемлемой, а новый качественный датчик положения коленчатого вала гарантированно обеспечит исправную работу ДВС.

Читайте также

krutimotor.ru

где находится и 4 признака его неисправности

Содержание статьи

Но карбюратор не мог точно рассчитывать необходимое количество топлива при определённом режиме работы и быстро подстраиваться при его изменении. Это приводило к чрезмерному расходу горючего.

В современных автомобилях карбюратор заменён электронным блоком управления. Так удалось существенно снизить расходы топлива. Но принцип работы инжекторной системы гораздо сложнее, она оснащена различными датчиками для контроля параметров. К одним из таких и относится датчик положения коленчатого вала.

Назначение и принцип работы датчика положения коленвала

Зачем нужен ДПКВ? Стоит отметить, что это единственное устройство, при неисправности которого машина попросту не заведётся. Оно выполняет две важные функции:

  1. Передача информации о положении, частоте и направлении вращения коленвала.
  2. Регистрация момента прохождения первым и последним поршнями ВМТ.

Именно на основе информации, которую передаёт датчик положения коленвала, центральный блок управления может изменять количество топлива, которое подаётся в двигатель, момент его подачи и зажигания и другие параметры.

Функционирование датчика зависит от марки автомобиля, года его выпуска и других факторов. Но принцип работы большинства таких устройств заключается в следующем:

  1. Коленчатый вал оснащается диском с зубьями, некоторые из которых сточены.
  2. Устройство устанавливается на элементы мотора.
  3. При прохождении металлических элементов через сточенные зубья возникает сигнал, который передаётся центральному блоку.

Устройство и составные части ДПКВ

Конструкция устройства состоит из следующих элементов:

  1. Корпус в форме цилиндра, который может быть изготовлен из алюминия или пластмассы. На каждом корпусе имеется чувствительный элемент, при прохождении через который подаётся сигнал в электронный блок управления.
  2. Кабель связи.
  3. Основание с фланцем для крепления к двигателю.

Типы приборов

Существует несколько основных типов датчиков:

  1. Магнитные. Для работы такого типа устройств не требуется дополнительный источник питания, они работают на напряжении, которое образуется при прохождении металлических частей через магнитное поле. Кроме того, магнитные датчики контролируют не только положение коленчатого вала, но и скорость.
  2. Оптические. При прохождении светодиода, который направляется передатчиком, через участок со сточенными зубьями, приёмник реагирует на импульс и осуществляет синхронизацию с центральным блоком.
  3. Датчик Холла. Они функционируют только при наличии отдельного источника питания. При прохождении участков со сточенными зубьями, контур изменяющегося магнитного поля размыкается, сигнал передаётся в блок управления.

Место нахождения датчика в автомобиле

Многие даже самые опытные автомобилисты задаются вопросом: где находится датчик коленвала? Это необходимо знать, если двигатель по каким-то причинам не заводится и необходимо снять и проверить устройство.

Датчик положения коленчатого вала располагается рядом с диском — на шкиве привода. Расположение не самое удобное, поэтому к устройству крепится довольно длинный провод.

Диагностика ДПКВ

Если машина не заводится, возможно, причиной этому является неисправность ДПКВ. Тогда устройство необходимо снять и провести диагностику.

Признаки неисправности

Основными признаками неисправности датчика положения коленчатого вала являются следующие пункты:

  1. Периодически возникает детонация двигателя, т. е. самостоятельное воспламенение топлива.
  2. Автомобиль просто не заводится.
  3. Существенно понижается динамика авто и мощность мотора.
  4. При переключении режимов наблюдается самопроизвольное изменение количества оборотов и т. д..

Таким образом, для определения неисправности датчика не нужно быть профессионалом. Достаточно обратить внимание на динамику, качество работы двигателя автомобиля и другие явные признаки.

Использование омметра

Итак, вы сняли ДПКВ, внешне определили наличие неисправностей. Но установить скрытые угрозы и внутренние нарушения в работе помогут только специальные приборы. К ним относится и омметр.

Омметр определяет сопротивление тока в цепи. По показателям прибора можно судить об исправности или поломке датчика. Оптимальными показателями сопротивления для таких устройств являются 550 — 750 Ом.

Использование осциллографа

Следующий прибор — осциллограф. Его рекомендуется использовать при работающем моторе, не снимая датчик. Но если такой возможности нет, прибор можно снять с двигателя и провести диагностику в автономном режиме.

С помощью осциллографа можно не только получить конечные значения, но и досконально изучить процесс их формирования и передачи центральному блоку. Так результаты диагностики таким прибором дают наиболее исчерпывающие результаты.

Процесс диагностики осциллографом состоит из нескольких простых шагов:

  1. Присоедините измерительный прибор к датчику. Полярность можно не соблюдать.
  2. Запустите на ПК программу, с помощью которой можно отследить значения прибора.
  3. Проведите несколько раз металлическим предметом перед датчиком.
  4. Проследите на экране ПК сигналы. Если на осциллограмме отражено перемещение металлического предмета, датчик исправен. В противном случае нужно проводить комплексную диагностику.

Комплексное обследование

Описанные выше методы дают лишь односторонние сведения о состоянии датчика. Для получения исчерпывающей информации необходимо провести комплексное обследование. В него входит использование следующих приборов:

  1. Мультиметр. Он включает в себя функции омметра, вольтметра и амперметра, измеряя сопротивление, напряжение и силу тока соответственно. В расширенных версиях мультиметра могут быть представлены и иные функции.
  2. Мегаомметр. Отличается от обычного омметра тем, что сопротивление в цепи измеряется при больших значениях напряжения, которые искусственно создаются прибором.
  3. Измеритель индуктивности.

Перед началом комплексного обследования датчик нужно снять с двигателя, тщательно промыть и просушить. После этого можно начать измерение. Оно проводится только при комнатной температуре, чтобы показатели были наиболее точными.

Сначала проводятся измерения мультиметром. Далее измеряется показатель индуктивности цепи. В последнюю очередь используется мегаомметр.

Нарушение нормальной работы датчика положения коленвала

Электронный блок управления регулярно регистрирует состояние датчиков, в том числе и датчика положения коленвала. Ошибки в работе различных устройств нумеруются. Их можно увидеть:

  • через специальную программу на ПК,
  • на экране бортового компьютера,
  • с помощью сканера,
  • на панели вспышкой «Check» (актуально только для моделей автомобилей класса Евро-2).

Ошибки в работе датчика положения коленвала регистрируются под номером 053.

Основные неисправности

К основным неисправностям можно отнести:

  • неправильный монтаж дисков;
  • механические повреждения (сколы, трещины, потёртости) зубьев;
  • неправильное расстояние между зубьями и самим устройством;
  • полная неисправность электронного блока управления;
  • чрезмерная влага;
  • отклонение показателей сопротивления в цепи от оптимальных;
  • потеря чувствительности прибора;
  • обрыв проводов и жгутов;
  • несоблюдение полярности проводов и т. д.

Это далеко не полный перечень возможных неисправностей. Он может изменяться в зависимости от модели автомобиля, типа устройства и других факторов.

Характер неисправности полностью определяет ремонтные работы. Именно поэтому важно проводить тщательную диагностику и выявлять причину сбоев в работе.

Причины появления нарушений

Причин появления нарушений в работе датчика множество. Основными и наиболее часто встречающимися из них являются:

  1. Повышенная температура двигателя при работе. Это происходит так: пока двигатель холодный, датчик успешно работает. Как только температура начинает превышать оптимальные показатели, работоспособность прибора значительно снижается. Это связано с тем, что при нагревании диаметр обмотки катушки индуктивности увеличивается, что может привести к обрыву тонких соединений.
  2. Замыкания обмотки. В качестве защитного покрытия используется лаковая изоляция, которой покрывается обмотка катушка индуктивности. Но с течением времени корпус прибора подвергается коррозии, механическим повреждениям, чрезмерному скоплению влаги. Всё это и приводит к повреждению лаковой изоляции и, следовательно, замыканию обмотки.
  3. Обрыв обмотки. В большинстве случаев эта причина так же вызвана коррозией корпуса прибора.

Последствия неправильной работы ДПКВ

Последствия неправильной работы ДПКВ тесно связаны с её признаками. В первую очередь, неисправности могут привести к повышенному расходу топлива. Кроме того, значительно снижается мощность двигателя, что сказывается на работе всего автомобиля. Обороты могут самостоятельно понижаться или набираться.

Но самым серьёзным последствием неправильной работы ДПКВ является то, что машина может попросту не заводиться.

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:

  1. Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
  2. Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
  3. Изменение полярности сигнальных проводов.
  4. Замена синхродиска и других запчастей.
  5. Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

Подготовительный этап

Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:

  • набор плоских щупов,
  • новое устройство,
  • штангенциркуль,
  • гаечный ключ.

Очистите рабочую поверхность от грязи и масляных отложений.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.

Подключите ДПКВ к сети. Проверьте его работоспособность.

Правильно осуществить самостоятельную установку помогут следующие советы:

  1. Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
  2. Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
  3. Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

Взаимозаменяемость ДПКВ

При самостоятельной замене ДПКВ необходимо учитывать несколько важных факторов:

  • убедитесь в правильности работы диска синхронизации. В противном случае корректная синхронизация с ЭБУ будет невозможна.
  • замените устройство вместе со жгутом.
  • довольно часто требуется заменить не только сам прибор, но и прошивку, которая может не подойти к новой модели.

Итак, датчик положения коленного вала — один из важнейших приборов в современных автомобилях. Именно благодаря ему расход топлива стал гораздо экономичнее. При наличии неисправностей ответственным моментом является именно диагностика. Её можно провести как внешне, так и с использованием специальных приборов. Только после проведения диагностики можно приступать к ремонтным работам.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

ДПКВ (Датчик положения коленчатого вала): что это такое

Автомобильным датчиком, без которого работа двигателя невозможна, является ДПКВ, или датчик положения коленчатого вала. Что такое ДПКВ, в чем его важность, какими бывают подобные датчики и как они работают, вы узнаете из данной публикации.

Зачем нужен ДПКВ

Датчик положения коленвала помогает автомобильной электронике синхронизировать работу форсунок, а по сути запускать мотор и поддерживать его работоспособность.  При непосредственном участии этого датчика осуществляется тактовое, угловое и цикличное управление впрыском топливной смеси, а так же системой зажигания. Сразу же отметим, что если датчик коленчатого вала  вышел из строя, двигатель вы попросту не запустите.

Принцип работы датчика коленвала

Как выглядит датчик положения коленчатого вала

Здесь следует отметить, что принцип работы датчика положения коленвала зависит от его типа. А в современных автомобилях встречается три типа таких датчиков:

  • магнитные датчики;
  • датчики Холла;
  • оптические датчики;

Магнитный датчик представляет собой маленький генератор переменного тока. Только в роторе этого генератора, расположены магниты, причем, они располагаются так, чтобы их полюса чередовались. Вот собственно и весь секрет. Такой датчик не требует дополнительного электропитания, а потому может работать даже при разряженном аккумуляторе.

Датчик Холла использует одноименный эффект, когда при изменении магнитного поля изменяется и электрический потенциал  на элементе датчика. В таких системах используется синхронизационный диск. По одну сторону такого диска расположен магнит, а с другой стороны катушка с подмагниченным сердечником. Зубья синхронизационного диска, проходя между магнитом и катушкой, изменяют поле магнита, действующее на катушку. В результате возникает определенный электрический ток, который и регистрируется электронным блоком управления двигателя. На текущий момент, такие датчики наиболее распространены в  современных авто.

Оптический датчик положения коленвала наиболее прост. Здесь по обе стороны синхронизационного диска располагаются фотоэлемент и светодиод. Прохождение зубьев диска через световой поток диода, прерывает его, что сразу же регистрируется фотоэлементом.

Синхронизационный диск имеет строго расположенные зубья и просвет между ними. Причем не важно, какой тип датчика используется в данном случае. Такой просвет для электроники автомобиля является своеобразным маркером положения диска, а значит и коленчатого вала. Так же важным элементом здесь является расстояние между зубьями диска и элементами ДПКВ. Если это расстояние слишком большое или слишком маленькое,  показания датчика будут не точными, либо же, он вообще не будет работать.

Видео о ДПКВ

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Признаки неисправности ДПКВ

Помимо невозможности запустить двигатель, которая может быть вызвана и массой иных причин, проблемы с датчиком коленвала проявляются следующим образом:

  • двигатель глохнет на холостом ходу;
  • нестабильная работа на холостом ходу;
  • частые падения мощности мотора;
  • двигатель глохнет при переключении передач;
  • детонация при нагрузке на двигатель;
  • двигатель не запускается без видимых причин;

Признаки указанные выше, хотя и являются более чем красноречивыми, тем не менее, могут свидетельствовать не только о проблемах с датчиком положения коленчатого вала. А потому, заниматься самостоятельным ремонтом без определенных знаний и навыков, а так же специального, в первую очередь, диагностического оборудования, категорически не рекомендуется.

Собственно поломки в датчике коленвала могут быть разными и будут зависеть от типа этого датчика. В оптических устройствах, может отказать светодиод. В холловских датчиках, по какой-либо причине, может измениться расстояние между элементами, и так далее. В любом случае, диагностика и ремонт ДПКВ, это работа для профессионалов.

В принципе, современные датчики положения коленчатого вала, устройства достаточно надежные, а потому, даже при возникновении признаков поломки таких датчиков, следует сначала исключить все остальные причины появления  этих симптомов и лишь после этого переходить к проверке ДПКВ.

Похожие статьи

avtonov.com

За что отвечает датчик коленвала?

Огромное количество электроники в автомобиле обеспечивают повышенную комфортность и простоту управления. Большую часть функций исполняют измерительные устройства, одним из которых является датчик положения коленвала.

Датчик положения коленчатого вала (ДПКВ) – входит в общую систему управления бортового компьютера, являясь составной частью обратной связи с ним. Передает данные о текущих характеристиках положения коленчатого вала, применяемые в расчетах по синхронизации момента топливной подачи и воспламенения. Второе название – синхронизирующий датчик. В профессиональной среде автолюбителей прижилось название «датчик фаз».

Он оказывает прямое влияние на функционирование двигателя. Некорректная работа этой детали грозят бесперебойной и стабильной работе ДВС. Каждый его сбой может привести к параличу газораспределительной системы, и в целом двигателя.

Содержание статьи

Какие разновидности датчиков ПКВ используются

Отличаются ДПКВ способом сбора и передачи данных.

  1. Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
  2. Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
  3. Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.

Местонахождение и особенности функционирования ДПКВ

Устанавливают его на двигателе, рядом с генератором (точнее его шкивом), в отведенный для этого кронштейн. Имеет очень длинный провод, снабженный специальным разъемом, с помощью которого происходит соединение с бортовым компьютером.

Когда надо бывает установить датчик обратно, приходится следить за размером зазора датчика и синхронизирующего диска. Оптимальная величина его лежит в интервале от половины до полутора миллиметров, и изменяется с помощью шайбы, находящейся под углублением для установки. Закручивая/раскручивая ее, уменьшают/увеличивают зазор. От правильной регулировки зависит топливный расход и износ цилиндров.

Важно! Даже новый датчик перестанет функционировать с момента попадания в зазор посторонних предметов или крупных кусочков загрязнений.

В систему ДПКВ включены следующие элементы:

  • Медная проволочная обмотка
  • Каркас
  • Уплотнительная прокладка
  • Крепежный кронштейн
  • Магнит
  • Синхродиск

Принцип, по которому работает ДПКВ, можно сформулировать следующим образом – сбор синхронизированных импульсных величин напряжения, образующихся при возмущении магнитного поля в момент прохождении руля с зубьями возле корпуса прибора. Чем быстрее вращение, тем сильнее напряжение и интенсивность его импульсов, а значит, интенсивность передаваемых данных.

С этих сведений для управляющего центра становится понятным направление вращения вала и его интенсивность. Анализируя совместные данные с разных датчиков, определяются текущие параметры активности двигателя. Это позволяет генерировать данные регулирования параметров дросселя, точки воспламенения (его момент), активацию бензонасоса.

Поломка датчика коленвала. Что происходит с автомобилем?

  1. Самым правдивым фактом поломки данного прибора является отказ двигателя. Он просто не заводится. Происходит это по причине несвоевременной подаче топливной смеси, и неправильный выбор момента его воспламенения.
  2. Детонационные нарушения в двигателе, приводящие к скорому износу целого ряда деталей и самого мотора. Особенно проявляется при повышении нагрузки (например, заезд на возвышенность на малых скоростях).
  3. Неустойчивая работа мотора в режиме холостой езды (самопроизвольное падение или увеличение оборотов). Мотор глохнет в момент кратковременных остановок (под светофором), либо на полном ходу.
  4. Скачкообразные произвольно меняющиеся обороты при движении.
  5. Потеря мощности.
  6. Заметно снижаются динамические показатели автомобиля.
  7. Замечается проблема заведения мотора. Он либо глохнет сразу, либо вовсе не заводится. Искра может срабатывать с перебоями, или вообще не сработать.
  8. «CHECK ENGINE» на приборном щитке.

Следует понимать, что поломка ДПКВ приводит к утере ЭБУ способности выставлять корректные характеристики некоторых процессов:

— точно подсчитать объем порции топливной смеси, для впрыска в топливную магистраль двигателя

— определить точный момент воспламенения смеси в камере сгорания

— изменить угол положения распредвала

— выявить сам факт воспламенения

Факторы, провоцирующие поломку ДПКВ

  • Между проволоками витка произошло замыкание. В таком случае прибор надо менять.
  • Поломанные зубья синхродиска.
  • Отход контактов в поводящих проводах. Здесь не требуется замена датчика, достаточно восстановить соединение, предварительно зачистив концы.
  • В ходе ремонтных работ могло произойти механическая поломка. Заменить его новым.
  • В зазор могли попасть инородные предметы. Нужно просто их удалить и почистить.

Однако наблюдаемые симптомы могут быть вызваны неисправностью других деталей, а не ДПКВ. Поэтому до его замены, нужно тщательно проверить.

Как проверить датчик коленчатого вала

Самый надежный, простой (пусть даже затратный) способ – профессиональная диагностика в специализированных автосервисах. Там проведут тестирование автосканером. Он в мельчайших подробностях выдаст все необходимые сведения о состоянии вашего датчика (и всех других деталей).

Проверку нужно начинать с визуального осмотра.

— измерить зазор. Сравнить с нормой. В случае необходимости, привести к норме.

— установить наличие посторонних элементов в зазоре. В случае обнаружения, устранить.

— оценить состояние (износ, поломка, загрязнение) зубьев

Затем, можно прибегнуть к помощи различных измерительных приборов.

Есть три основных метода самостоятельного выявления неисправности синхронизируюего датчика:

  1. Замер сопротивления, с использованием мультиметра. Дотронуться выходами измерительного прибора контактов катушки, для снятия показаний сопротивления. Двигатель включен. Норма лежит в пределах 20 мОм, при подаче генератором напряжения 500В. Отклонения от этих параметров означает неисправность датчика, его надо менять.
  2. Измерение индукции, и ее изменения. В этом случае нужно иметь под рукой: мегаомметр, сетевой трансформатор, вольтметр и измеритель индукции. Измерение индуктивности должны показать 200 – 400 мгн. Сопротивление должно быть в пределах 0,5мОм. Трансформатор нужен для размагничивания. Если, полученные вами данные отличаются от нормы, ДПКВ надо менять.
  3. Снятие осциллограммы. Этот метод позволяет наиболее точно диагностировать состояние датчика. Требуется соединение измерителя с проводом от катушки. Проводя металлическим предметом вблизи датчика, можно оценить его состояние по графику на осциллографе. Если на графике отражены изменения (интенсивные неровности линии), значит, датчик исправен. Стоит только отметить, что все действия проводятся при работающем моторе, а график считывается с режима «Inductive_Crankshaft» осциллографа.

Теперь становится понятным, почему ДПКВ считается чуть ли не самым важным элементом системы двигателя. Пожалуй, он один способен полностью остановить мотор. Автовладельцы со стажем советуют всегда иметь в бардачке запасной датчик. Стоит он сущие копейки, зато вклад в поддержании бесперебойного функционирования двигателя – огромен.

elm327.club
