Принцип и отличия работы электронного, пневматического и вакуумного актуаторов — Ктсервис Ктсервис на vc.ru

Турбина автомобиля нуждается в защите от возможных перегрузок при работе двигателя на повышенных оборотах. С этой целью в конструкцию турбонаддува включено специальное устройство – актуатор турбины.

1520 просмотров

Этот элемент еще имеет название: «регулятор давления», «вестгейт» или «вакуум-регулятор». Актуатор – это клапан, через который выхлопные отработавшие газы выходят наружу, минуя турбинное колесо. Если Ваш автомобиль «не едет», имеет потерю мощности, едет рывками, возможно причина в актуаторе турбины.

Актуаторы в турбинах бывают нескольких видов.

В зависимости от конструкции наддува предохранительные клапаны разделяются на механические и электронные. Обычный пневматический актуатор срабатывает под воздействием избыточного давления выхлопных газов. В закрытом положении пружина удерживает мембрану диафрагмы. При возрастании давления в турбине пружина не в состоянии сдерживать заслонку клапана и отпускает ее.

Часть газов уходит в обход крыльчатки, скорость вращения турбонаддува снижается.

Электронный актуатор турбины получает управляющее воздействие от ЭБУ двигателя внутреннего сгорания. На основании информации, полученной от многочисленных датчиков (детонации, давления в впускном коллекторе, расхода воздуха и пр.), на вакуумрегулятор с электронного блока управления поступает команда закрыть/открыть клапан. Как и все сложные устройства, электронный актуатор турбины иногда выходит из строя. Причиной поломки становятся неисправности самой турбины: износ подшипников, закоксовывание изменяемой геометрии турбины, обрыв ротора, попадание посторонних частиц внутрь турбины. Это приводит к тому, что электромотор прилагает большие усилия, чтобы сдвинуть геометрию, при этом изнашиваются и ломаются пластиковые шестерни и сам электромотор.

Вакуумные актуаторы выходят из строя реже чем электронные. Причинами являются элементарное старение пружины и мембраны, износ соединения штока с клапаном вестгейта. Другие причины, это внешние воздействия, попадание масла, песка, воды. Чаще всего вакуумный актуатор меняют на новый, отремонтировать возможно, но есть сложности с поиском запчастей.

Мастера по ремонту турбин завода КТСервис, входящий в группу компаний ТЕХПРОМ, обладают всем необходимым инструментарием, запчастями (являемся официальными дистрибьюторами KODE и E&E), технологиями, необходимыми для ремонта турбокомпрессора и настройки актуатора. Ремонт обойдётся минимум в два, три раза дешевле, чем покупка нового агрегата. На практике встречаются турбокомпрессоры, оснащенные актуаторами, которые не продаются, как отдельная запчасть. Тогда ремонт становится просто спасением для наших клиентов. Кроме того, очень важно правильно настроить актуатор после ремонта и установки на турбокомпрессор. В КТСервис есть специализированный стенд СИМАТ для настройки изменяемых геометрий и клапанов байпаса TurboTest Expert — аддаптивная настройка турбины, измерение производительности и коэффициента наддува, имитирующий работу двигателя, что позволяет настроить турбину близко к заводским настройкам.

Без соответствующих настроек турбина не будет работать корректно. Настройка турбокомпрессора вместе с актуатором производится только после произведенного ремонта. При выборе сервиса по ремонту турбокомпрессора всегда обращайте внимание как будет производится итоговая настройка агрегата, «на коленке», чем, к сожалению, грешат некоторые недобросовестные сервисы, или на профессиональном оборудовании. Этот, казалось бы, небольшой нюанс может в последствии доставить вам «головную боль» или позволит вашему железному коню служить вам ещё долгое время без нареканий!

Конструкция и принцип работы приводов клапанов

Приводы клапанов выбираются на основе ряда факторов, включая крутящий момент, необходимый для работы клапана, и потребность в автоматическом срабатывании. Типы приводов включают ручной маховик, ручной рычаг, электродвигатель, пневматический, соленоидный, гидравлический поршень и автоматический привод. Все приводы, кроме ручного маховика и рычага, могут быть адаптированы к автоматическому приводу.

Ручные, фиксированные и молотковые приводы
Ручные приводы позволяют установить клапан в любое положение, но не позволяют работать в автоматическом режиме. Наиболее распространенным типом механического привода является маховик. К этому типу относятся маховики, прикрепленные к штоку, молотковые маховики и маховики, соединенные со штоком через шестерни.

Маховики, прикрепленные к штоку
Как показано на рисунке справа, штурвалы, прикрепленные к штоку, обеспечивают только механическое преимущество колеса. Когда эти клапаны подвергаются воздействию высоких рабочих температур, их заклинивание затрудняет работу.

Маховик молотка
Как показано на рисунке, маховик молотка свободно перемещается на протяжении части своего оборота, а затем ударяется о выступ на вспомогательном колесе. Вторичное колесо крепится к штоку клапана. При таком расположении клапан можно захлопнуть для плотного закрытия или открыть, если он застрял в закрытом состоянии.

Редуктор с ручным управлением

Если для клапана с ручным управлением требуется дополнительное механическое преимущество, крышка клапана оснащается головками редуктора с ручным управлением, как показано на рисунке. Специальный ключ или маховик, прикрепленный к валу-шестерне, позволяет одному человеку управлять клапаном, когда могут потребоваться два человека без преимущества шестерни. Поскольку для выполнения одного оборота штока клапана необходимо несколько оборотов шестерни, время работы больших клапанов исключительно велико. Использование переносных пневмодвигателей, соединенных с валом-шестерней, сокращает время работы клапана.

Приводы с электродвигателями

Электродвигатели обеспечивают ручное, полуавтоматическое и автоматическое управление клапаном. Двигатели используются в основном для функций открытия-закрытия, хотя их можно адаптировать для позиционирования клапана в любой точке открытия, как показано на изображении ниже. Двигатель обычно представляет собой реверсивный высокоскоростной двигатель, соединенный через зубчатую передачу для снижения скорости двигателя и, таким образом, увеличения крутящего момента на штоке. Направление вращения двигателя определяет направление движения диска.
Электрическое включение может быть полуавтоматическим, например, когда двигатель запускается системой управления. Маховик, который может быть соединен с зубчатой ​​передачей, обеспечивает ручное управление клапаном. Обычно предусмотрены концевые выключатели для автоматической остановки двигателя в положениях полностью открытого и полностью закрытого клапана. Концевые выключатели управляются либо физически положением клапана, либо крутящим моментом двигателя.

Пневматические приводы

Пневматические приводы, как показано на рисунке ниже, обеспечивают автоматическое или полуавтоматическое управление клапаном. Эти приводы преобразуют воздушный сигнал в движение штока клапана за счет давления воздуха, воздействующего на диафрагму или поршень, соединенные со штоком. Пневматические приводы используются в дроссельных клапанах для открытия-закрытия, где требуется быстрое действие. Когда давление воздуха закрывает клапан, а действие пружины открывает клапан, привод называется прямым действием. Когда давление воздуха открывает клапан, а действие пружины закрывает клапан, привод называется реверсивным. В дуплексных приводах воздух подается к обеим сторонам диафрагмы. Перепад давления на диафрагме позиционирует шток клапана. Автоматическая работа обеспечивается, когда воздушные сигналы автоматически контролируются схемой. Полуавтоматическая работа обеспечивается ручными переключателями в схеме клапанов управления подачей воздуха.

Гидравлические приводы

Гидравлические приводы обеспечивают полуавтоматическое или автоматическое позиционирование клапана, аналогично пневматическим приводам. Эти приводы используют поршень для преобразования сигнального давления в движение штока клапана. Гидравлическая жидкость подается к любой стороне поршня, а другая сторона сливается или прокачивается. В качестве гидравлической жидкости используется вода или масло. Электромагнитные клапаны обычно используются для автоматического управления гидравлической жидкостью, чтобы открывать или закрывать клапан. Ручные клапаны также можно использовать для управления гидравлической жидкостью; тем самым обеспечивая полуавтоматическую работу.

Клапаны с автоматическим управлением

Клапаны с автоматическим управлением используют системную жидкость для позиционирования клапана. Предохранительные клапаны, предохранительные клапаны, обратные клапаны и конденсатоотводчики являются примерами клапанов с автоматическим приводом. Все эти клапаны используют некоторые характеристики жидкости системы для приведения в действие клапана. Для работы этих клапанов не требуется никакого источника энергии вне системы.

Клапаны с электромагнитным управлением

Клапаны с электромагнитным управлением обеспечивают автоматическое позиционирование клапана при открытии-закрытии, как показано на рисунке ниже.

Большинство клапанов с соленоидным приводом также имеют ручное дублирование, которое позволяет вручную позиционировать клапан до тех пор, пока блокировка позиционируется вручную. Соленоиды позиционируют клапан, притягивая магнитный стержень, прикрепленный к штоку клапана. В одинарных соленоидных клапанах давление пружины препятствует движению стержня, когда на соленоид подается питание. Эти клапаны могут быть устроены таким образом, что питание соленоида либо открывает, либо закрывает клапан. Когда питание соленоида отключено, пружина возвращает клапан в противоположное положение. Два соленоида могут использоваться для открытия и закрытия путем подачи питания на соответствующий соленоид.

Клапаны с одинарным электромагнитным клапаном

называются открыто открытыми или закрытыми при отказе в зависимости от положения клапана при обесточенном соленоиде. Соленоидные клапаны Fail open открываются под давлением пружины и закрываются при подаче питания на соленоид. Закрытые электромагнитные клапаны закрываются под давлением пружины и открываются при подаче питания на соленоид. Двойные электромагнитные клапаны обычно выходят из строя «как есть». То есть положение клапана не меняется, когда оба соленоида обесточены. Одним из применений электромагнитных клапанов являются воздушные системы, например те, которые используются для подачи воздуха к приводам пневматических клапанов. Электромагнитные клапаны используются для управления подачей воздуха к пневматическому приводу и, таким образом, положением клапана с пневматическим приводом.

Скорость силовых приводов

Соображения безопасности предприятия диктуют скорость для некоторых предохранительных клапанов. Там, где система должна быть очень быстро изолирована или открыта, требуется очень быстрое срабатывание клапана. Когда открытие клапана приводит к впрыскиванию относительно холодной воды в горячую систему, необходимо более медленное открытие, чтобы свести к минимуму тепловой удар. Инженерный проект выбирает привод для предохранительных клапанов на основе требований к скорости и мощности, а также доступности энергии для привода.

Как правило, наиболее быстрое срабатывание обеспечивается гидравлическими, пневматическими и электромагнитными приводами. Однако соленоиды не подходят для больших клапанов, потому что их размер и требования к мощности будут чрезмерными. Кроме того, для гидравлических и пневматических приводов требуется система подачи гидравлической или пневматической энергии. Скорость срабатывания в любом случае можно установить, установив отверстия соответствующего размера в гидравлических или пневматических линиях. В некоторых случаях клапан закрывается давлением пружины, которому противостоит гидравлическое или пневматическое давление, удерживающее клапан открытым.

Электрические двигатели обеспечивают относительно быстрое срабатывание. Фактическая скорость клапана определяется комбинацией скорости двигателя и передаточного отношения. Эта комбинация может быть выбрана для обеспечения полного хода клапана в диапазоне примерно от двух до нескольких секунд.

Индикация положения клапана

Операторам требуется индикация положения определенных клапанов, чтобы обеспечить грамотное управление установкой. Для таких клапанов предусмотрена дистанционная индикация положения клапана в виде габаритных огней, которые указывают, открыты ли клапаны или закрыты. В схемах дистанционной индикации положения клапана используется датчик положения, определяющий положение штока и диска или положение привода. Одним из типов датчиков положения является механический концевой выключатель, который физически приводится в действие движением клапана.

Другим типом являются магнитные переключатели или трансформаторы, которые воспринимают движение своих магнитных сердечников, которые физически приводятся в действие движением клапана.

Локальная индикация положения клапана относится к некоторым визуально различимым характеристикам клапана, которые указывают положение клапана. Положение клапана с поднимающимся штоком указывается положением штока. Клапаны с невыдвижным штоком иногда имеют небольшие механические указатели, которые приводятся в действие приводом клапана одновременно с работой клапана. Клапаны с механическим приводом обычно имеют механический указатель, который обеспечивает локальную индикацию положения клапана. С другой стороны, некоторые клапаны не имеют функции индикации положения.

Обзор приводов клапанов

• Ручные приводы являются наиболее распространенным типом приводов клапанов. Ручные приводы включают маховики, прикрепленные непосредственно к штоку клапана, и маховики, прикрепленные через шестерни, чтобы обеспечить механическое преимущество.
• Приводы с электродвигателями состоят из реверсивных электродвигателей, соединенных со штоком клапана через зубчатую передачу, которая снижает скорость вращения и увеличивает крутящий момент.
• Пневматические приводы используют давление воздуха на одной или обеих сторонах диафрагмы, чтобы обеспечить усилие для позиционирования клапана.
• Гидравлические приводы используют жидкость под давлением на одной или обеих сторонах поршня для обеспечения усилия, необходимого для позиционирования клапана.
• Соленоидные приводы имеют магнитную заглушку, прикрепленную к штоку клапана. Сила для позиционирования клапана исходит от магнитного притяжения между стержнем клапана и катушкой электромагнита в приводе клапана.

Ссылки..

АУМА Роторк

что это такое, определение, виды и как это работает – Прогрессивная автоматизация

Привод — это часть устройства или машины, которая помогает ему совершать физические движения путем преобразования энергии, часто электрической, воздушной или гидравлической, в механическую силу. Проще говоря, это компонент любой машины, обеспечивающий движение.

Иногда, чтобы ответить на вопрос, что делает актуатор, процесс сравнивают с функционированием человеческого тела. Подобно мышцам в теле, которые позволяют преобразовывать энергию в какую-либо форму движения, например движение рук или ног, приводы работают в машине для выполнения механического действия.

Приводы присутствуют почти в каждой машине вокруг нас, от простых электронных систем контроля доступа, вибратора в вашем мобильном телефоне и бытовой технике до транспортных средств, промышленных устройств и роботов. Типичными примерами приводов являются электродвигатели, шаговые двигатели, винтовые домкраты, электрические стимуляторы мышц в роботах и ​​т. д.

Просмотреть все приводы

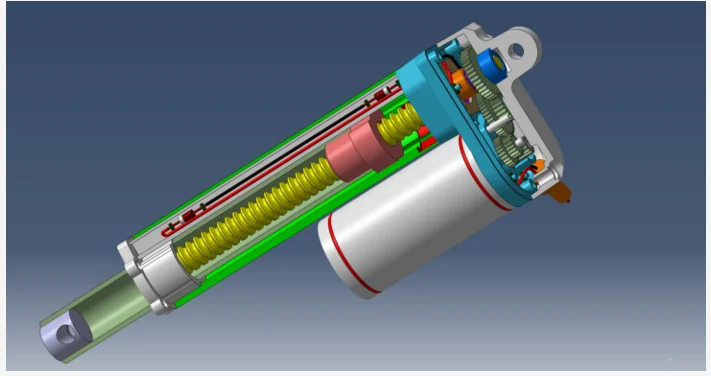

Как работает линейный привод?

Привод — это устройство, которое преобразует энергию, которая может быть электрической, гидравлической, пневматической и т. д., в механическую таким образом, чтобы ею можно было управлять. Количество и характер подводимой энергии зависят от вида преобразуемой энергии и функции исполнительного механизма. Электрические и пьезоэлектрические приводы, например, работают на входе электрического тока или напряжения, для гидроприводов — его несжимаемой жидкости, а для пневматических приводов — воздуха. На выходе всегда механическая энергия.

Приводы — это не то, о чем вы будете читать каждый день в СМИ, в отличие от искусственного интеллекта и машинного обучения. Но реальность такова, что он играет решающую роль в современном мире почти так же, как никакое другое устройство, когда-либо изобретенное.

В системах промышленной мехатроники, например, они несут исключительную ответственность за то, чтобы устройство, такое как роботизированная рука, могло двигаться при подаче электрического сигнала. Ваш автомобиль использует приводы в системе управления двигателем для регулировки воздушных заслонок по крутящему моменту и оптимизации мощности, скорости холостого хода и управления подачей топлива для идеального сгорания.

Приводы — это не то, о чем вы будете читать каждый день в СМИ, в отличие от искусственного интеллекта и машинного обучения. Но реальность такова, что он играет решающую роль в современном мире почти так же, как никакое другое устройство, когда-либо изобретенное.

Они встречаются не только в больших приложениях. Дома актуаторы — это важные устройства, которые помогают вам устанавливать консоли или шкафы, в которых можно разместить телевизоры и которые можно открыть одним нажатием кнопки. Их также можно увидеть в телевизорах и настольных подъемниках, которые пользователи могут регулировать с помощью электрических переключателей или кнопок по своему усмотрению.

Хотите посмотреть телевизор в кресле? По всей вероятности, у него есть подвижная подставка для головы или ног, которая также использует привод. Системы домашней автоматизации, которые могут интуитивно закрывать оконные жалюзи в зависимости от количества проникающего света, также зависят от исполнительных механизмов. Короче говоря, их использование бесконечно, потому что они нужны любому механическому движению, а большинству устройств требуется та или иная форма механического движения.

Ниже приведены обычные компоненты, которые являются частью функционирования привода:

• Источник питания: обеспечивает подачу энергии, необходимой для привода привода. В промышленных секторах они часто бывают электрическими или жидкостными.
• Преобразователь мощности: Роль преобразователя мощности заключается в подаче питания от источника к приводу в соответствии с измерениями, установленными контроллером. Гидравлические пропорциональные клапаны и электрические инверторы являются примерами преобразователей энергии в промышленных системах.
• Актуатор: Фактическое устройство, которое преобразует подаваемую энергию в механическую силу.
• Механическая нагрузка: Энергия, преобразованная приводом, обычно используется для функционирования механического устройства. Механическая нагрузка относится к этой механической системе, которая приводится в действие приводом.
• Контроллер: Контроллер обеспечивает бесперебойную работу системы с соответствующими входными величинами и другими заданными значениями, установленными оператором.

Узнать больше

Выбор линейного привода

Как мы уже видели, приводы имеют множество применений в различных областях. Но это не означает, что все актуаторы одинаковы. При покупке привода вы должны знать, какой из них лучше всего соответствует вашим требованиям. Вот подробное руководство о том, как правильно выбрать привод для ваших нужд.

Шаг 1. Оцените требуемое движение:

Объект, который вам нужно переместить в вашем проекте, требует линейного или вращательного движения? Линейные приводы полезны для приложения механической силы, которая перемещает объект по прямой линии, в то время как поворотные приводы, как следует из названия, создают круговое движение.

Шаг 2: Учитывайте потребляемую энергию:

Электрические приводы становятся все более и более популярными из-за их возрастающей сложности и гибкости в выполнении различных операций. Но это не значит, что он подходит для любой работы. Рассмотрите возможность использования гидравлических или пневматических приводов, если ваша работа не связана с вводом электрического напряжения.

Шаг 3: Оцените требуемый уровень точности:

Некоторые приводы идеально подходят для работы в тяжелых условиях в суровых условиях, но они могут не работать, когда речь идет о выполнении небольших работ, таких как упаковка, требующая точности и способности повторять одно и то же действие сотни или тысячи раз.

Шаг 4: Узнайте, какое усилие вам нужно:

Целью исполнительного механизма является перемещение или подъем объекта. Узнайте, в вашем случае, сколько весит этот предмет. Грузоподъемность привода определяет, сколько он может поднять, и хотя многие приводы могут выглядеть одинаково, их грузоподъемность будет различаться. Прежде чем купить привод, убедитесь, что вес вашего объекта соответствует мощности привода.

Шаг 5: Узнайте, как далеко вам нужно переместить объект:

Расстояние, или длина хода, как это технически известно, имеет значение. Длина хода определяет, насколько далеко ваш объект может быть перемещен. Производители часто продают приводы с разной длиной хода.

Шаг 6: Насколько быстрым должно быть движение:

Скорость привода часто является важным фактором для большинства людей, в зависимости от их проекта. Обычно проекты, требующие, чтобы приводы создавали большую силу, будут двигаться медленнее, чем те, которые создают малую силу. Скорость привода измеряется расстоянием в секунду.

Шаг 7: Учитывайте условия эксплуатации:

Должен ли привод работать в неблагоприятных или неблагоприятных условиях, где пыль или влажность вызывают беспокойство? В этом случае вам следует выбрать продукт с более высоким уровнем защиты.

Шаг 8: Определите тип монтажа:

Доступные на рынке приводы бывают разных типов монтажа, и перед покупкой привода необходимо понимать их преимущества. Например, метод установки с двумя шарнирами в линейном электрическом приводе позволяет устройству поворачиваться в обе стороны при выдвижении и втягивании. При этом приложение получает две свободные точки поворота при движении по фиксированному пути.

И наоборот, стационарная установка, при которой привод крепится к объекту вдоль вала, удобна для таких действий, как нажатие кнопки. На этом этапе вы должны иметь возможность сузить свои варианты до значительно меньшего пула, с которого вы начали. Отсюда вам нужно будет еще больше сузить круг. Например, линейные приводы бывают разных стилей для разных функций. Например, стержневой тип является наиболее распространенным и простым среди них, с валом, который расширяется и втягивается. Стиль гусеницы, который не меняет свою общую длину или размер во время операций, больше подходит, когда проблема ограничена пространством. Существуют также колонные подъемники и другие приводы, которые идеально подходят для установки телевизионных и настольных подъемников. Также стоит учитывать такие факторы, как рабочее напряжение и тип двигателя.

Выберите актуатор

Возможности линейного актуатора

Показатели производительности — это количественные выходные данные, которые помогают вам оценить качество конкретного продукта. Приводы можно рассматривать по нескольким показателям производительности. Традиционно наиболее распространенными среди них были крутящий момент, скорость и долговечность. В наши дни энергоэффективность также считается не менее важной. Другие факторы, которые можно учитывать, включают объем, массу, условия эксплуатации и т. д.

Крутящий момент или усилие

Естественно, крутящий момент является одним из наиболее важных аспектов, которые следует учитывать при работе привода. Ключевым фактором здесь является то, что необходимо учитывать два типа показателей крутящего момента: статическая и динамическая нагрузка. Момент или сила статической нагрузки относится к мощности привода, когда он находится в состоянии покоя. Динамическая метрика относится к крутящему моменту устройства, когда оно находится в движении.

Скорость

Скорость привода зависит от веса груза, который он должен нести. Обычно чем выше вес, тем ниже скорость. Следовательно, показатель скорости следует в первую очередь рассматривать, когда привод не несет никакой нагрузки.

Долговечность

Тип привода и конструкция производителя определяют долговечность привода. Хотя такие приводы, как гидравлические, считаются более долговечными и прочными по сравнению с электрическими приводами, подробные характеристики качества используемого материала будут зависеть от производителя.

Энергоэффективность

В связи с растущим вниманием к энергосбережению и его прямому влиянию на эксплуатационные расходы энергоэффективность становится все более и более решающим показателем для всех видов машин. Здесь чем меньше энергии требуется актуатору для достижения своей цели, тем лучше.

Как подключить линейные приводы

Учитывая широкий спектр приводов, для их подключения к системе управления используются разные методы. Подключение электрического линейного привода — достаточно простой процесс. Многие электрические линейные приводы в наши дни поставляются с четырьмя контактами, и их подключение так же просто, как их подключение. Однако, если ваш привод не имеет четырех контактов, процесс немного отличается. Вам нужно будет купить дополнительный разъем, который часто имеет длину 6 и 2 фута.

1. Подготовьте провода

Ваш привод может поставляться с открытыми концами проводов. При необходимости вы можете немного убрать это перед подключением к 4-контактному разъему. Если провод разъема недостаточно открыт, зачистите и его.

2. Подсоедините провода

Подсоедините линейный привод к 4-контактному разъему, скрутив правые оголенные провода вместе и заклеив изолентой. Часто провода на актуаторе и разъеме бывают синего и коричневого цветов и их можно подсоединять соответствующим образом.
Иногда цвета на приводе могут отличаться. Например, если привод имеет красный и черный провода, подключите красный к коричневому проводу привода, а черный к синему. Если он поставляется с красным и синим, подключите красный к коричневому, а синий к синему проводу на разъеме. Если провода привода красные и желтые, подключите красный к коричневому проводу, а желтый к синему проводу.

3. Весь набор

Теперь можно идти. Подключите разъем и подключите блок управления к розетке. Если, несмотря на это, у вас возникнут проблемы, щелкните здесь, чтобы получить более подробное руководство по подключению привода к разъему.

Полное руководство по выбору, тестированию и реализации линейного движения для любого приложения. Написано инженерами для инженеров.

Как установить линейный привод

Выбор привода и его правильное подключение — это только половина дела. Не менее важным является монтаж привода способом, подходящим для вашего применения. Ниже приведены два распространенных метода, которые используются для монтажа электрического линейного привода.

Крепление с двумя шарнирами

Этот метод включает в себя фиксацию привода с обеих сторон с помощью точки крепления, которая может свободно поворачиваться и обычно состоит из монтажного штифта или скобы. Крепление с двумя шарнирами позволяет приводу поворачиваться в любую сторону при выдвижении и втягивании, позволяя приложению достичь фиксированного движения траектории с двумя свободными точками поворота.

Одним из наиболее полезных применений этого метода является открытие и закрытие дверей. Когда привод выдвигается, двойные фиксированные точки позволяют двери открываться. Действие закрывания и открывания двери вызывает изменение угла, но шарнир обеспечивает достаточно места для поворота двух точек крепления. При использовании этого метода убедитесь, что имеется достаточно места для выдвижения привода без каких-либо препятствий на его пути.

Стационарная установка

В этом методе привод устанавливается в стационарном положении с помощью монтажного кронштейна на валу, фиксирующего его на валу. Обычно такое крепление используется для достижения действия, похожего на толкание чего-либо в лоб. Например, такая форма крепления идеальна для включения или выключения кнопки. При выборе этого метода убедитесь, что монтажное устройство может выдержать нагрузку привода.

Проверка

Применение и возможности линейных приводов

Применение линейных электроприводов практически безгранично. Заводы-изготовители используют их при обработке материалов. Примерами этого являются режущее оборудование, которое перемещается вверх и вниз, и клапаны, регулирующие поток сырья. Роботы и роботизированные руки в обрабатывающей промышленности и за ее пределами также используют системы линейных приводов для движения по прямой линии.

Поскольку тенденции автоматизации становятся все более популярными, клиенты всегда ищут способы внедрения линейных приводов в свои приложения.

С ростом популярности систем домашней автоматизации электрические линейные приводы стали использоваться в качестве автоматических оконных штор. Бытовую технику, такую ​​как телевизор, можно без проблем разместить на оптимальной высоте с помощью подъемников для телевизоров, в которых используются линейные электрические приводы.
