Принцип действия абс автомобиля – Антиблокировочная тормозная система ABS: устройство и принцип работы

Содержание

Антиблокировочная тормозная система ABS: устройство и принцип работы

Антиблокировочная тормозная система (ABS) – это электрогидравлическая система активной безопасности, позволяющая сохранить управляемость и устойчивость автомобиля при торможении за счет предотвращения блокировки колес. АБС особенно эффективна на дорожных покрытиях с невысоким коэффициентом сцепления, а также при плохой погоде (снег, гололед, дождь). Расшифровка аббревиатуры ABS — Antilock Brake System, что дословно переводится как «антиблокировочная система тормозов». Рассмотрим принцип работы системы, ее основные составляющие, поколения, а также плюсы и минусы использования.

Устройство и основные компоненты системы

Компоненты системы ABS

В состав антиблокировочной тормозной системы входят:

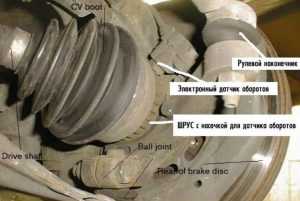

  • Датчики частоты вращения колес. Датчики работают на основе эффекта Холла и установлены на ступице каждого колеса. Они определяют скорость вращения колес и передают сигнал в блок управления АБС.
  • Блок управления. Основная функция электронного блока управления (ЭБУ) – обеспечить работу тормозной системы в наиболее эффективном и стабильном диапазоне, при котором тормозная сила будет максимальна, а колеса автомобиля не будут заблокированы. Для этого блок управления проводит непрерывные вычисления изменения скорости вращения колес (замедления). На основании данных показателей формируются управляющие сигналы для исполнительных устройств: насоса и электромагнитных клапанов гидравлического блока.

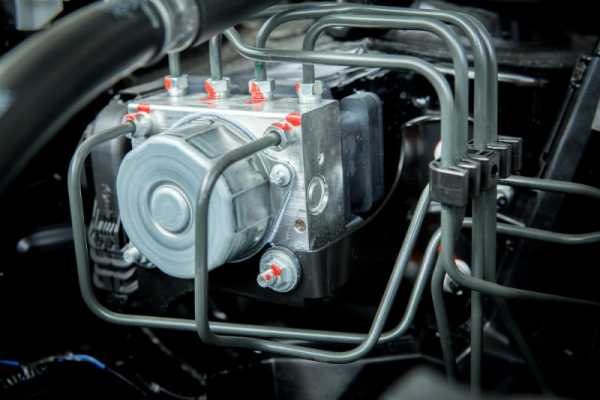

  • Гидравлический блок. Этот компонент ABS является исполнительным устройством. Гидравлический блок включает в себя электромагнитные клапаны (впускные и выпускные), гидроаккумуляторы, кулачковый насос с электрическим двигателем, демпфирующие камеры.

Электромагнитные клапаны управляют процессом торможения, каждый в своем контуре. Для каждого рабочего тормозного цилиндра предполагается пара клапанов (один впускной и один выпускной). Гидроаккумуляторы предназначены для ускорения сброса давления в тормозном контуре. Они наполняются тормозной жидкостью во время открытия выпускных клапанов. Далее в работу включается кулачковый насос, который откачивает тормозную жидкость обратно в главный тормозной цилиндр. Именно по этой причине при работе системы АБС водителем ощущаются толчки в педаль тормоза. Демпфирующие камеры гасят колебания жидкости при работе системы. Так как в автомобиле два контура гидропривода тормозной системы, в гидравлический блок, как правило, интегрируют два аккумулятора давления и две демпфирующие камеры.

Принцип работы системы

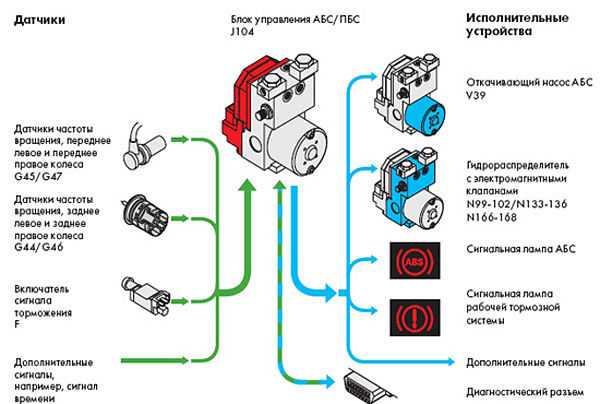

Схема системы АБС

Антиблокировочная система тормозов выполняет свою работу циклически, при этом каждый цикл состоит из трех фаз:

  1. Увеличение давления (водителем). Торможение происходит в нормальном режиме, давление в системе повышается за счет нажатия водителем на педаль тормоза. Впускные клапана гидроблока открыты, выпускные закрыты. Если скорость вращения колеса слишком интенсивно замедляется и превышает определенное значение, то блок управления ABS переводит впускной клапан в положение «закрыто», выпускной также закрыт. Система переходит в следующую фазу.
  2. Удержание давления. На данном этапе система АБС как бы «отрезает» главный тормозной цилиндр от процесса торможения, и в контуре «гидравлический блок — рабочий тормозной цилиндр колеса» поддерживается постоянное давление. Даже если водитель начнет нажимать на педаль тормоза дальше, давление увеличиваться не будет. В этом режиме торможение происходит при максимальной тормозной силе, то есть наиболее эффективно. Блок управления продолжает контролировать скорость вращения колес, и если она уменьшится ниже допустимого порога, то есть возникнет угроза блокировки колес, поступит команда на открытие выпускного клапана и сброс давления.
  3. Сброс давления. В этой фазе открывается выпускной клапан, и давление резко понижается. Сначала жидкость попадает в гидроаккумулятор, далее откачивается насосом обратно в ГТЦ. Впускной клапан продолжает находиться в закрытом положении. После того, как скорость замедления колес вернется к допустимым значениям, выпускной клапан закрывается. Открывается впускной клапан, и цикл начинается с начала.

Существует довольно распространенное заблуждение, что ABS самостоятельно повышает давление в тормозной системе. На самом деле это не так, если речь идет о системе АБС в ее чистом виде (без ESP). Давление в ней повышается исключительно за счет действий водителя.

Данный цикл работы антиблокировочной тормозной системы автомобиля воспроизводится, пока не завершится торможение, и может повторяться около 6 раз в секунду. Отметим, что срабатывание ABS происходит при экстренном (резком) торможении. Отключить систему АБС нельзя без вмешательств в конструкцию автомобиля, так как приостановка ее работы может привести к трагическим последствиям (потому не предусмотрена автопроизводителями).

Отметим, что ABS интегрируется в штатную тормозную систему автомашины, не изменяя ее конструктивно. Если антиблокировочная тормозная система автомобиля неисправна, на панели приборов загорится соответствующий индикатор (контрольная лампа).

Поколения антиблокировочной  системы

Контрольная лампа неисправности АБС

Чтобы создать систему ABS, потребовалось 14 лет усилий огромного числа инженеров. ABS выпускается с 1978 года, ее создатель – фирма Bosch.

Первое поколение системы (1970 год) получило название ABS-1. Данное электромеханическое изделие не отличалось надежностью и долговечностью из-за тысячи аналоговых компонентов, которые использовались в ЭБУ. Хотя главная функция ABS и выполнялась, но изделие для массового производства не подходило.

Второе поколение (1978 год). ABS-2 фирмы Bosch впервые начала устанавливаться как опция в автомобилях Mercedes-Benz S-класса, а спустя некоторое время и в лимузинах BMW 7-й серии. Количество компонентов уменьшилось до 140, а масса гидравлического блока составила 6,3 кг.

В последующих поколениях ABS инженеры Bosch сделали ставку на усовершенствование системы и уменьшение ее габаритов. Так, в 1980 году вышла ABS-2E, в которой масса гидравлического блока составила уже 4,9 кг, а количество компонентов уменьшилось до 40. В 1995 году появилась ABS 5.3 с массой гидравлического блока 2,6 кг и 25 компонентами. В 2003 году выходит ABS 8, в которой 16 компонентов, а масса гидравлического блока снизилась до 1,6 кг. С 2010 года Bosch выпускает 9 поколение системы ABS, которую отличают компактные габариты и гидравлический блок массой всего 1,1 кг.

Преимущества и недостатки системы

Система АБС на мягком грунте

Рассмотрим основные плюсы системы АБС:

  • сохраняет управляемость и устойчивость автомобиля при экстренном торможении, плохой погоде и т.д.;
  • в большинстве случаев уменьшает длину тормозного пути;
  • повышает эффективность процесса торможения;
  • обеспечивает лучшую маневренность автомобиля на скользком дорожном покрытии.

Антиблокировочная система имеет и недостатки: ее использование увеличивает тормозной путь на мягких грунтах (песок).  На таких покрытиях колеса наоборот необходимо блокировать. В последних поколениях ABS данный недочет практически устранен: система «научилась» определять тип поверхности, а после реализовывать отдельный алгоритм под определенное покрытие.

techautoport.ru

Принцип работы АБС. Антиблокировочная система ABS. Что такое ABS в автомобиле?

Что такое АБС (антиблокировочная система), вернее, как правильно расшифровывается эта аббревиатура, сейчас знают многие водители, а вот что именно она блокирует, и для чего это делается, знают лишь очень любопытные. И это при том, что сейчас такая система устанавливается на большинство автотранспорта как импортного, так и отечественного производства.

АБС напрямую связана с тормозной системой автомобиля, следовательно, и с безопасностью водителя, пассажиров, и всех окружающих участников дорожного движения. Поэтому знать, как она функционирует, будет полезно каждому водителю. Но предварительно, чтобы понять принцип работы АБС, нужно разобраться, что значит «правильное торможение».

Принцип «правильного торможения»

Чтобы остановить автомобиль, недостаточно только своевременно нажать на педаль тормоза. Ведь если во время быстрой езды резко затормозить, то колеса машины заблокируются, и уже будут не катиться, а скользить по дороге. Может случиться так, что под всеми шинами поверхность не будет одинаково однородной, поэтому скорость их скольжения будет различной, а это уже опасно. Машина перестанет быть управляемой и пойдет в занос, который, при отсутствии навыков у водителя, будет сложно контролировать. А неуправляемый автомобиль – это потенциальный источник опасности.

Поэтому главное в торможении – это не дать жестко заблокироваться колесам и перейти к неуправляемому скольжению. Для этого существует простой прием – прерывистое торможение. Чтобы его выполнить, не нужно держать педаль тормоза постоянно в нажатом положении, а периодически отпускать и снова нажимать ее (как бы, качая). Такое вроде бы простое действие не даст утратить водителю контроль над машиной, так как не позволит протектору шин потерять сцепление с грунтом.

Но существует еще и пресловутый человеческий фактор – водитель в экстремальной ситуации может просто растеряться и забыть обо всех правилах. Вот для подобных случаев и была придумана АБС, или по-другому – антиблокировочная система торможения.

Что такое ABS (АБС)

В простом объяснении, система ABS представляет собой электромеханический блок, который управляет процессом торможения автомобиля в сложной дорожной обстановке (гололед, мокрая дорога и т. п.).

АБС – это хороший помощник для водителя, особенно начинающего, но нужно понимать, что она только помогает в управлении машиной, а не управляет ею, поэтому полностью полагаться на «антиблок» не нужно. Водителю необходимо изучить свой автомобиль, его поведение на дороге, в каких случаях и как срабатывает тормоз АБС, какова длина тормозного пути на различных покрытиях. В идеале это следует проверить на специализированном автодроме, чтобы избежать в дальнейшем неприятностей на настоящей дороге.

Что-то похожее, но еще не АБС

Первые механизмы, действие которых напоминало принцип работы АБС, появились еще в начале прошлого столетия, только предназначалась они для самолетных шасси. Аналогичная, но уже автомобильная система, была разработана компанией «Бош», патент на изобретение которой они получили в 1936 году. Однако в действительно работающее устройство данную технологию удалось внедрить только к 60-м годам, когда появились первые полупроводники и компьютеры. Причем самостоятельно создать прототип АБС, помимо «Бош», стремились еще и «Дженерал Моторс», «Дженерал Электрик», «Линкольн», «Крайслер» и др.

Первые автомобильные АБС

  • В США, что такое АБС, вернее, ее близкий аналог, узнали в 1970 году владельцы автомобилей «Линкольн». На авто была установлена система, которую инженеры компании «Форд» начали разрабатывать еще в 1954 году, а смогли «довести до ума» только к 70-му.
  • Похожий на АБС механизм в Британии разработала General Electric совместно с Dunlop. Испробовали ее на спортивном авто Jenssen FF, произошло это в 1966 году.
  • В Европе, о понятии «антиблокировочная система автомобиля», узнали благодаря Хайнцу Либеру, который занялся ее разработкой в 1964 году, работая инженером в Teldix GmbH, и закончил в 1970-м, уже работая на Diamler-Benz. Созданная им ABS-1 испытывалась в тесном сотрудничестве с Bosch. Bosch, в свою очередь, построила уже свою полноценную ABS-2, которую в 1978 году впервые установили на "Мерседес" W116, а спустя несколько лет и на БМВ-7. Правда, ввиду высокой стоимости новой системы торможения, она использовалась только в качестве опции.

Полноценный серийный выпуск машин с «антиблоком» начался с 1992 года. Его стали устанавливать на свою продукцию некоторые крупные автопроизводители. А уже с 2004 года такой системой стали оборудовать все автомобили, сходящие с конвейеров европейских заводов.

Элементы антиблокировочной системы

Теоретически конструкция АБС выглядит просто и включает в себя следующие элементы:

  • Блок электронного управления.
  • Датчики контроля скорости.
  • Гидроблок.

Блок управления (БУ), по сути, представляет собой «мозг» системы (компьютер), и какие он выполняет функции, приблизительно понятно, а вот о датчике скорости и гидроблоке нужно поговорить подробнее.

Принцип работы датчика скорости

В основе работы датчиков контроля скорости лежит эффект электромагнитной индукции. Катушка с магнитным сердечником неподвижно вмонтирована в ступицу колеса (на некоторых моделях - в редуктор ведущего моста).

В ступице установлен зубчатый венец, вращающийся вместе с колесом. Вращение венца изменяет параметры магнитного поля, что приводит к возникновению электротока. Величина тока, соответственно, зависит от скорости вращения колеса. И уже в зависимости от его величины, формируется сигнал, который передается в блок управления.

Гидроблок

Гидроблок включает в себя:

  • Электромагнитные клапаны, делящиеся на впускные и выпускные, предназначенные для регулировки давления, создаваемого в тормозных цилиндрах автомобиля. Количество пар клапанов зависит от типа АБС.
  • Насос (с возможностью обратной подачи) – нагнетает нужную величину давления в системе, подавая тормозную жидкость из гидроаккумулятора, и при необходимости отбирая ее обратно.
  • Гидроаккумулятор – хранилище для тормозной жидкости.

Система АБС, принцип работы

Можно выделить три основных фазы работы АБС:

  1. Сброс давления в тормозном цилиндре.
  2. Поддержание постоянного давления в цилиндре.
  3. Повышение давления в тормозном цилиндре до необходимого уровня.

Прежде всего, нужно отметить, что гидроблок в автомобиле встраивается в тормозную систему последовательно, сразу за главным тормозным цилиндром. А электромагнитные клапаны являются своеобразным краном, открывающим и закрывающим доступ жидкости к тормозным цилиндрам колес.

Работа и контроль тормозной системы автомобиля проводится, в соответствии с данными, полученными блоком управления АБС со скоростных датчиков.

После начала торможения АБС считывает показания с датчиков колес, и плавно снижает скорость автомобиля. Если какое-то из колес остановилось (начало скользить), датчик скорости мгновенно посылает сигнал на БУ. Получив его, блок управления активирует выпускной клапан, который перекрывает доступ жидкости в колесный тормозной цилиндр, а насос тут же начинает ее отбор, возвращая в гидроаккумулятор, тем самым, снимая блокировку. После того как вращение колеса превысит заданный скоростной предел, «антиблок», прикрывая выпускной и открывая впускной клапан, активирует насос, который начинает работать в обратную сторону, нагнетая давление в тормозной цилиндр, тем самым притормаживая колесо. Все процессы проходят мгновенно (4-10 повторов/сек.), и продолжаются до полной остановки машины.

Рассмотренный выше принцип работы АБС, относится к самой совершенной – 4-х канальной системе, осуществляющей отдельный контроль каждого колеса автомобиля, но есть и иные типы «антиблоков».

Другие типы ABS

Трехканальная АБС – этот тип системы содержит три датчика скорости: два установлены на передних колесах, третий - на заднем мосту. Соответственно, и гидроблок содержит три пары клапанов. Принцип работы АБС такого типа заключается в отдельном контроле каждого из передних колес, и в паре задних.

Двухканальная АБС – в такой системе происходит попарный контроль колес, расположенных по одному борту.

Одноканальная АБС – датчик устанавливается на заднем мосту, и распределяет тормозное усилие на все 4 колеса одновременно. Такая система содержит одну пару клапанов (впускной и выпускной). Величина давления одинаково меняется по всему контуру.

Сравнив типы «антиблоков», можно сделать вывод, что разница между ними заключается в количестве датчиков контроля скорости и, соответственно, клапанов, но, в целом, принцип работы АБС на автомобиле, порядок происходящих в нем процессов, аналогичен для всех типов систем.

Как работает АБС или идеальное торможение

Решив остановить свой автомобиль, оборудованный системой АБС, водитель, нажимая педаль тормоза, чувствует, что она начинает слегка вибрировать (вибрация может сопровождаться характерным звуком напоминающим звучание «трещотки»). Это своеобразный отчет системы о том, что она заработала. Датчики считывают скоростные показатели. Блок управления контролирует давление в тормозных цилиндрах, не давая колесам жестко заблокироваться, при этом быстрыми «рывками» подтормаживая их. В итоге машина постепенно замедляет ход и не идет юзом, а значит, остается управляемой. Даже если дорога скользкая, водителю при подобном торможении остается только контролировать направление движения машины до полной остановки. Таким образом, благодаря АБС, получается идеальное, а главное – управляемое торможение.

Безусловно, система антиблокировки значительно облегчает жизнь водителю, упрощая и повышая эффективность процесса торможения. Однако у нее есть ряд недостатков, которые необходимо знать и учитывать на практике.

Недостатки АБС

Главным недостатком АБС является то, что ее эффективность напрямую зависит от состояния дороги.

Если дорожное полотно представляет собой неровную, бугристую поверхность, то у машины тормозной путь будет длиннее обычного. Причина этого заключается в том, что во время торможения колесо периодически теряет сцепление с дорогой (подпрыгивает) и перестает крутиться. Такую остановку колеса АБС расценивает как блокировку, и прекращает торможение. Но при восстановлении контакта с дорогой заданная программа торможения уже не соответствует оптимальной, системе приходится вновь перестраиваться, а на это тратится время, из-за чего увеличивается тормозной путь. Уменьшить такой эффект можно, снизив скорость движения машины.

Если покрытие дороги не однородное, с чередующимися участками, например: снег сменяется льдом, лед – асфальтом, потом снова лед и т. д. В такой обстановке, попадая на скользкий участок, АБС, оценив покрытие, подстраивает под него процесс торможения, при переходе на асфальт «антиблоку» снова приходится перестраиваться, так как выбранное усилие торможения для скользкой поверхности на асфальте становится не эффективным, это приводит к увеличению длины тормозного пути.

С рыхлым грунтом АБС тоже не «дружит», в этом случае обычная тормозная система работает гораздо лучше, так как заблокированное колесо при торможении зарывается в грунт, образуя на своем пути горку, препятствующую дальнейшему ходу, и ускоряющую остановку автомобиля.

На низкой скорости «антиблок» вообще отключается. Поэтому при движении на скользкой дороге, идущей под уклон, нужно быть готовым к такому неприятному моменту, и держать в исправном состоянии «ручной тормоз», которым можно воспользоваться в случае необходимости.

В заключение хочется отметить, что АБС, безусловно, хорошее дополнение к тормозной системе, позволяющее не потерять контроль над машиной при торможении. Однако всегда нужно помнить, что эта система не всесильна, и в некоторых ситуациях может оказать медвежью услугу.

fb.ru

Изучаем ABS: последний шанс — журнал За рулем

Всего должно быть в меру — это хорошо знают создатели антиблокировочной системы тормозов (ABS). Ее устройство и принцип работы изучал автор.

1

Интересующая нас система прижилась на автомобилях еще в конце 1970-х годов, так что проверку временем она прошла. В настоящее время отсутствие ABS в штатной комплектации — большая редкость. Она существенно повышает безопасность на дорогах и отчасти снижает требования к навыкам водителя. Во всяком случае, под контролем ABS даже у неопытного больше шансов избежать аварийной ситуации.

ВО ВЛАСТИ ПРОЦЕНТОВ

Задача ABS — сохранение управляемости при экстренном торможении. Известно, что у блокированного колеса сцепление с покрытием дороги ниже, чем у катящегося, — создаваемые им тормозные силы меньше, а управляющие вовсе отсутствуют. В лучшем случае автомобиль скользит прямо, в худшем — по неконтролируемой траектории с непредсказуемым результатом. ABS же контролирует работу колеса на границе между максимально возможным (в конкретных условиях) сцеплением и срывом в блокировку, не позволяя ей развиться. Разумеется, сам коэффициент сцепления шин с дорогой от ABS не зависит. На льду он может оказаться раз в десять ниже, чем на сухом асфальте, — значит, и управляемость автомобиля будет разная. Но в обоих случаях ABS обеспечивает максимум возможного. При достаточно точной настройке она способна действовать даже более эффективно, чем водитель-ас.

1 no copyright

Все схемы, таблицы и графики открываются в полный размер по клику мышки.

Работа ABS опирается на коэффициент проскальзывания колес — отношение разности скорости автомобиля и окружной скорости колеса к скорости автомобиля. В различных режимах езды скорость поступательного движения автомобиля и окружная скорость колеса могут не совпадать. При интенсивном разгоне окружная скорость ведущего колеса выше скорости машины, при замедлении — наоборот. Естественно, 100-процентному проскальзыванию соответствуют два режима — блокировка колеса при торможении или буксование на месте. Между тем наилучшее сцепление шины с покрытием и, следовательно, максимальная передача тормозных усилий достигаются при степени проскальзывании колес окол

www.zr.ru

Принцип работы ABS — DRIVE2

При резком торможении на скользкой дороге могут возникнуть проблемы. Антиблокировочная система (ABS) принимает на себя это действие и бережет Ваши нервы. На самом деле, на скользкой дороге даже профессиональный водитель не может затормозить без ABS также быстро, как среднестатистический водитель с ней. В этой статье мы рассмотрим антиблокировочные системы — зачем они нам нужны, как они устроены, как они работают, какие они бывают, и какие проблемы могут возникнуть при их использовании?

Система ABS

В теории, антиблокировочная система устроена достаточно просто. Если Вы буксуете на льду, то видите, как колеса вращаются, но сцепление с дорогой отсутствует. Это происходит из-за проскальзывания опорной площади колеса на льду.

Антиблокировочная система предотвращает блокировку и проскальзывание колес, что дает Вам два преимущества: остановка происходит быстрее и Вы сохраняете управление автомобилем во время остановки. ABS включает в себя следующие компоненты:
🔹 Датчики скорости
🔹 Насос
🔹 Клапаны
🔹 Блок управления

➡ Датчики скорости

Антиблокировочной системе необходимо отслеживать момент, пограничный с блокировкой колес. Датчики скорости, установленные на каждом колесе, или в некоторых случаях, на дифференциале, считывают эту информацию.

➡ Клапаны

В тормозной системе установлены клапаны для каждого тормоза, контролируемого ABS. В некоторых системах клапан имеет 3 положения:
🔹 В положении 1 клапан открыт; давление от главного цилиндра передается на тормоз.
🔹 В положении 2 клапан блокирует линию, изолируя тормоз от главного цилиндра. Это предотвращает повышение давления при более сильном нажатии на педаль тормоза.
🔹 В положении 3 клапан немного снижает давление в тормозе.

➡ Насос

Т.к. клапан может ослаблять давление тормозов, необходимо как-то его нагнетать в исходное положение. Для этого используется насос; когда клапан стравливает давление в линии, насос нагнетает его до необходимого уровня.

➡ Блок управления

Блок управления представляет собой компьютер. Он отслеживает показания датчиков скорости и контролирует клапаны.

➡ Работа ABS

Существуют различные варианты алгоритмов и их комбинаций для управления ABS. Мы рассмотрим принцип работы наиболее простой системы. Блок управления непрерывно считывает показания датчиков скорости. Он отслеживает любые уменьшения скорости, которые не являются нормальными. Например, перед блокировкой колеса, скорость его вращения резко падает. При игнорировании этого, колесо останавливается намного быстрее, чем автомобиль. В идеальных условиях для остановки при скорости движения 100 км/ч, автомобилю требуется примерно 5 секунд, но колесо блокируется менее, чем за 1 секунду. Блок управления ABS знает, что такое резкое прерывание движения невозможно, поэтому он снижает давление на тормоза до тех пор, пока не начнется ускорение, затем опять повышает давление до повторного торможения. Это происходит настолько быстро, что колесо не успевает резко изменить скорость. В результате колеса тормозят с той же скоростью, что и автомобиль, при этом колеса тормозят в положении, пограничным с блокировкой. При этом система достигает максимального тормозного усилия. При срабатывании ABS вы почувствуете пульсацию педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. В некоторых ABS происходит до 15 циклов открытия/закрытия клапанов в секунду.

➡ Типы антиблокировочных систем

В автомобилях используются различные типы антиблокировочных систем в зависимости от типа установленных тормозов. Мы будем рассматривать ABS по числу каналов — т.е. количеству клапанов, которые контролируются по-отдельности — и количеству датчиков скорости.

🔹 Четырехканальная ABS с четырьмя датчиками

Данный тип является наилучшим. Датчики скорости установлены на каждом колесе, а также для каждого колеса установлен отдельный клапан. При таком типе ABS, блок управления контролирует каждое колесо в отдельности для обеспечения наивысшего усилия торможения.

🔹 Трехканальная ABS с тремя датчиками

Обычно такой тип используется на небольших грузовиках (пикапах) при действии ABS на все четыре колеса. Передние колеса имеют два датчика и клапана, по одному для каждого колеса, а для задних колес устанавливается один датчик и клапан. Датчик скорости задних колес расположен на заднем мосту. Такая система предусматривает индивидуальный контроль для каждого переднего колеса, обеспечивая максимального усилия торможения. Задние же колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность.

🔹 Одноканальная ABS с одним датчиком

Такой тип обычно устанавливается на небольших грузовиках (пикапах) при действии ABS только на задние колеса. Такая ABS имеет только один клапан для контроля обоих задних колес и один датчик, расположенный на заднем мосту. Данный тип функционирует также, как и задняя часть трехканальной ABS. Задние колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допуска

www.drive2.ru

Что такое ABS в автомобиле, принцип работы и описание возможных неисправностей АБС

Главная > Устройство автомобиля > Тормоза >

Добрый день, дорогие друзья. Сегодня рассмотрим очередную ступень развития классической тормозной системы – тормоза с антиблокировочной системой. Именно так расшифровывается аббревиатура ABS. Познакомимся, как она работает, основные ее неисправности.

Что такое ABS на автомобиле

Это система, препятствующая блокированию колес во время экстренного торможения или на скользкой поверхности. Опасность блокировки колес состоит в том, что в случае резкого нажатия на тормоз, водитель может потерять управление автомобилем. Известно, что при заблокированных колесах управлять машиной проблематично, она не слушается руля, а двигается по своей траектории за счет инерции и скольжения блокированных колес. В лучшем случае увеличится тормозной путь, в худшем – сорвется в неконтролируемый занос. Если они будут хоть немного вращаться, то можно свернуть в сторону, изменить направление движения и избежать столкновения.

Именно для предотвращения таких опасных ситуаций была создана антиблокировочная система (АБС). Она понимает, что если колесо резко прекратило вращение, а автомобиль сохраняет при этом скорость, то произошло экстренное торможение и нужно водителю помочь не потерять контроль над авто. Она ослабляет давление на тормозные механизмы этого колеса, разрешая ему вращаться, а не скользить по поверхности. Вы подумаете, что при этом увеличивается тормозной путь и столкновения не избежать, ведь колодки отошли от диска. Это не так, за считанные доли секунды она вновь сомкнет колодки, и механизм заблокируется. Если скорость транспортного средства остается выш

avtoyoutube.ru

Как уcтроена и работает ABS

АBS. Зашифрованные в этой аббревиатуре слова разные: например, по-немецки Antiblockiersystem, по-английски Anti-lock Brake System, есть даже устойчивое русскоязычное словосочетание «антиблокировочная система», но перевод и значение у них единые. Это система, которая не даёт колёсам блокироваться во время экстренного торможения и регулирует усилия, создаваемые тормозными механизмами. Главная задача системы триедина — дать водителю возможность управлять автомобилем, сохранить курсовую устойчивость и обеспечить наиболее эффективное замедление во время экстренного торможения.

Создание

Идея создать систему, предотвращающую блокировку колес, родилась еще до Второй мировой войны. Применять ABS изначально планировали в авиации. Но используемые в то время технологии и материалы не позволяли реализовать ее в массовом производстве, а уж тем более на серийном автомобиле. В 1964 году инженеры Mercedes совместно со специалистами компаний Teldix и Robert Bosch плотно взялись за дело. Для начала собрали все патенты и отчёты за последние пару десятков лет, в которых упоминалось о распределении тормозных усилий между колёсами.

Основные элементы любой ABS: блок управления и исполнительный механизм гидроагрегата (1), датчики скорости вращения колес (2). Гидроагрегат регулирует давление в контурах тормозной системы при помощи гидроаккумулятора, электрогидронасоса обратного хода и управляющих электрогидравлических клапанов. На схеме приведена четырёхканальная ABS, которая способна регулировать давление отдельно в каждой из четырёх тормозных магистралей.
желтый — информационные кабели;
красный — тормозной контур переднего правого и левого заднего колес;
синий — тормозной контур переднего левого и заднего правого колес

У всех современных систем четыре датчика, отслеживающих скорость вращения колес, и четыре пары клапанов – по два на каждый контур или канал тормозной системы. Такие системы называют 4-канальными. Они позволяют индивидуально регулировать тормозные усилия на каждом колесе, добиваясь максимально эффективного замедления

Исследования принесли результаты, например, помогли определиться с функциональной схемой ABS. Датчики (тогда лишь на передней оси) измеряли скорости вращения каждого колеса. Эти измерения регистрировал и сравнивал блок управления и при необходимости давал поправки исполнительному устройству скорректировать давление в каком-либо контуре тормозной системы. На бумаге все выходило довольно гладко. Но в реальных ситуациях ABS работала нечетко, на изменение сцепления колес с дорогой реагировала с запаздываниями, да и надежностью не славилась.

Еще в 1936 году компания Bosch зарегистрировала патент на «механизм, предотвращающий блокировку колёс моторных транспортных средств». Но лишь с внедрением электроники инженеры смогли разработать антиблокировочную тормозную систему (ABS 1), пригодную для использования на автомобиле

Одним из первых значимых шагов на пути к серийному производству стала замена в 1967 году механических датчиков на колесах бесконтактными, использующими принцип электромагнитной индукции. Преимущества очевидны: они не изнашиваются, устойчивы к механическим воздействиям, нет ложных срабатываний. Именно с такими сенсорами в 1970 году Mercedes представил общественности первую ABS c электронным управлением для легковушек, грузовиков и автобусов. Датчики передавали сигналы блоку, а тот управлял гидравлическим модулем, установленным между главным тормозным цилиндром и суппортами.

В 1978 году Mercedes-Benz первым в мире из автопроизводителей представил ABS на серийном S-Klasse. Опция добавляла к цене автомобиля 2217 марок. Чуть позже ту же ABS 2 примерила и БМВ 7-серии. И сегодня более двух третей всех новых автомобилей в мире оборудовано антиблокировочной системой тормозов

Принцип первой ABS заложен и в самой современной системе. Датчики отслеживают скорости вращения каждого колеса, блок управления сравнивает показания и подает команды электромагнитным клапанам гидромодуля, регулирующим давление в тормозной системе, — по паре (впускной и выпускной) на каждый контур. При экстренном торможении клапаны работают с частотой несколько десятков раз в секунду (15-20 Гц в зависимости от системы) — именно их стрекот мы слышим, когда колеса блокируются-разблокируются. При этом давление в одном или сразу нескольких контурах мгновенно поднимается и тут же стравливается, а колодки, соответственно, сжимают и отпускают диск, обеспечивая то самое прерывистое торможение.

Появление цифровой электроники позволило сделать блок управления компактнее и разместить его прямо на гидромодуле. Bosch впервые реализовал такую схему в 1989 году, выпустив модель ABS 2E

Первые системы базировались на аналоговой технике, которая часто выдавала ошибки, сами монтажные схемы были сложными и громоздкими. А уровень развития «цифры» был тогда несравнимо низок — первые микропроцессоры, появившиеся в начале 1970-х, для управления антиблокировочной системой не подходили. Лишь через 5 лет Bosch сделала полностью цифровой блок управления. Электронная начинка стала почти на порядок компактнее — блок ABS 1 состоял примерно из 1000 компонентов, и всего 140 было в «мозгах» системы второго поколения. Кроме этого, работать ABS стала почти безотказно и в разы быстрее — электроника за миллисекунды обрабатывала данные с колесных датчиков и посылала командные импульсы гидромодулю.

В середине 1990-х годов антиблокировочные тормозные системы стали устанавливать и на мотоциклы. Они предотвращали блокировку переднего колеса и полет седока через руль. На верхней схеме показано преимущество, которое даёт АБС при торможении среднестатистического мотоциклиста на сухом асфальте со скорости 100 км/ч.

Многие современные системы мотоциклов работают, даже если водитель нажал только на задний или передний тормоз.

Дальнейшая эволюция антиблокировочных систем шла в двух направлениях — совершенствование гидравлики и электроники. Для примера рассмотрим развитие ABS от Bosch, который не только является родоначальником антиблокировочной системы, но и основным поставщиком для большинства автопроизводителей, в том числе и российских.

Самым мощным поставщиком компонентов ABS является Bosch, который поставляет комплектующие для большинства моделей. Для Chrysler и Jeep работает Bendix Corporation, для Ford, GM, Chrysler — Continental Automotiv Systems. Infiniti и Lexus используют детали фирмы Nippondenso, а их земляки Mazda и Honda — Sumitomo. А ещё разработкой и выпуском компонентов ABS занимаются Aisin Advics, Delphi, Hitachi, ITT Automotive, Mando Corporation, Nissin Kogyo, Teves, TRW и WABCO

Итак, вскоре после появления компактной цифровой начинки блок управления переехал на гидромодуль. Это не только упростило жизнь сборщикам и компоновщикам автомобиля, но и снизило себестоимость системы. Следующее поколение ABS 5, которое стало не только легче и быстрее, получило более совершенную механику, в том числе и блок новых по конструкции электромагнитных клапанов. Теперь антиблокировочная система позволила реализовать дополнительные функции, в частности, программу EBD (Electronic Brake Distribution), дозирующую силу торможения для каждого колеса по отдельности, программу TSC (Traction control system), которая борется с пробуксовками, и программу, контролирующую поперечную динамику, — ESP (Electronic Stability Program). Реализация этих функции потребовала управления двигателем — так, например, когда электроника фиксирует пробуксовку или поперечные скольжения, она автоматически уменьшает подачу топлива.

На смену механическим колесным датчикам пришли индуктивные. Их принцип работы прост: при движении автомобиля в катушке датчика индуцируется электрический ток. Его частота прямо пропорциональна скорости вращения колеса. Со временем они стали измерять не только скорость вращения, но и направление. Сейчас на некоторых моделях датчики встраивают в ступичные подшипники

Эволюция систем ABS, выпущенных фирмой Bosch. С развитием технологий гидромодуль терял в массе, электронный блок становился не только компактнее и расторопнее, но и получал больший объем памяти, а вместе с ним и дополнительные функции

Современные системы построены по модульному принципу. Например, девятое поколение поддерживает множество функций, повышающих комфорт и безопасность — электроника способна предотвращать откат автомобиля при старте в гору, регулировать скорость спуска с горы (реализуется на кроссоверах и внедорожниках) и даже автоматически экстренно останавливать автомобиль (подробнее о таких системах можно прочитать здесь). Причем автопроизводитель приобретает тот набор, который ему необходим для конкретного автомобиля. А разработчик ABS собирает ему агрегат из соответствующих электронных и гидравлических модулей. Кроме того, такая компоновка позволила выпускать системы для машин подешевле и подороже. Например, для моделей премиум-сегмента Bosch предлагает агрегаты с более сложной механикой. Так, вместо двухпоршневого возвратного насоса в гидромодуле устанавливают шестипоршневый. Он очень быстро снижает давление в контуре, из-за чего на тормозной педали почти нет тех самых вибраций.

Современные гидроагрегаты ABS собирают из нужных электронных и механических модулей в зависимости от выполняемых ими задач и пожеланий заказчика. Таким образом, производство становится более гибким, а себестоимость систем падает

Упрощённая схема работы гидроагрегата в составе АБС. Для простоты на схеме рассматривается работа системы с одним колесом. В четырехканальной системе на каждое колесо приходится четыре таких контура

А что на практике?

Не так давно мы провели тест, наглядно показывающий преимущества работы антиблокировочной системы. Объезд препятствия с торможением выполнялся на автомобиле с ABS и без оной. Шины на подопытных Логанах были одинаковыми — Barum Brilliantis размерностью 185/70 R14. Для пущей убедительности было сымитировано скользкое покрытие — пластик, смоченный мыльным раствором. В «створ ворот» нужно было въехать на скорости 40 км/ч и тут же начать экстренное (сильный удар по педали тормоза — водитель «испугался») торможение с одновременным перестроением.


Автомобиль без антиблокировочной системы

с вывернутыми колёсами, не меняя траектории, сбивал препятствие и продолжал двигаться далее. Виновник — трение скольжения в пятнах контакта, заблокированные колёса не воспринимают как надлежит боковые силы, следовательно, управлять автомобилем в этот момент невозможно. Я использовал прерывистое торможение, как учат на спецкурсах, эффект на данном виде покрытия — практически нулевой. Попытки нащупать момент начала блокировки и применить поисковое руление (поиск угла поворота колёс, когда автомобиль перестаёт реагировать на руль) тоже особым успехом не увенчались.

Logan c ABS

при гораздо более эффективном замедлении позволял с первого раза даже новичкам легко и без напрягов уйти от препятствия. Тормозной путь с ABS для данного покрытия был в среднем в 1,5 раза короче, чем у Логана, не оборудованного антиблокировочной системой. В чём хитрость? В прерывистом торможении с кратковременными блокировками — ABS успевает за секунду затормозить-растормозить каждое из колёс 15 раз. Пока колесо доли секунды катится, у вас есть возможность задавать направление (в этот момент в пятнах контакта трение покоя). При этом для каждого типа покрытия (устанавливается опытным путём при проектировании и доводке) поддерживается наиболее оптимальная степень проскальзывания колёс (15-20%), при которой замедление наиболее эффективно. Вдобавок ABS дозирует тормозное усилие на каждое из колёс по отдельности, предотвращая занос.

Почему на машине без ABS не помогло прерывистое торможение? Заблокировать-разблокировать колёса, в отличие от ABS, я успеваю максимум три-четыре раза в секунду — я действую априори медленнее. Степень проскальзывания у меня неоптимальная, следовательно, торможение менее эффективное. В отличие от ABS, педалью я воздействую сразу на все колёса, а это может вызвать снос либо занос, потому как под колёсами могут быть разнородные покрытия, либо изменена загрузка по осям и бортам. Траекторию при таком способе торможения можно научиться слегка изменять, но нужна тренировка. То же самое относительно «следящего» торможения. Вывод однозначен — с ABS автомобиль безопаснее.

Однако не всё так безоблачно, как может показаться на первый взгляд. В некоторых случаях ABS может увеличивать тормозной путь, например, на льду и ряде нестабильных покрытий (неплотный грунт, дорога с перекатывающимся гравием или твёрдое основание, присыпанное пылью, песком или снегом). Изношенные амортизаторы и недобросовестная настройка подвески тоже могут подлить масла в огонь... Если хотя бы одно колёсо во время торможения отрывается от дорожного полотна на длительное время и блокируется, система, думая, что оно попало на лёд, растормаживает его, а заодно снижает давление в гидравлических магистралях остальных колёс. Система в этом случае понимает, что колёса попали на разнородные покрытия и таким образом стремится сохранить курсовую устойчивость. Кроме того, сама адекватность настройки ABS на некоторых современных моделях вызывает много вопросов. Как быть с этими нюансами, поговорим в следующий раз.

Видео по теме:

В ролике хорошо видно, как во время экстренного торможения внедорожник, необорудованный АБС, с заблокированными колёсами сползает в сторону уклона дороги. А это, между прочим, потеря управляемости и курсовой устойчивости.

  Данный материал является учебным.

Попытки водителя чёрной Audi 100 объехать упавшего мопедиста тщетны. Причина — заблокированные колёса, которые не воспринимают боковую силу. Тормозной путь в данном случае удлиняется, будь исправна у Audi ABS, остановиться получилось бы гораздо раньше. Водитель мопеда не пострадал только по счастливой случайности.

Данный материал является учебным.



Экстренное торможение перед светофором. Левые колёса грузовика, попавшие на разметку, во время торможения создают меньшее сопротивление, чем колёса правого борта, которые находятся на асфальте.

Из-за разницы тормозных сил справа и слева возникает разворачивающий момент, но это полбеды. Поскольку колёса полностью блокируются, трение скольжения делает своё чёрное дело — грузовик выставляет поперёк дороги.

Водитель пытался справиться с заносом (вывернул, насколько успел, управляемые колёса влево), но это не помогло — трение скольжения лишило его возможности корректировать вращение.

Данный материал является учебным. Источник

Экстренное торможение перед пешеходами. Мало того, что ABS позволила бы укоротить тормозной путь и смягчить последствия для сбитых людей, она сохранила бы машине курсовую устойчивость и дала бы возможность корректировать траекторию. Подобный занос на более высокой скорости чреват куда более тяжёлыми последствиями — опрокидывание, наезд на препятствие боком (а ведь боковой удар всегда опаснее, чем фронтальный, подробнее читайте

).

Данный материал является учебным.

Белый минивэн на скользкой дороге занесло и развернуло по причине блокировки колёс. Занос, естественно, скорректировать не удалось.

Далее хорошо видно, что водитель едущего позади военного УРАЛа, применив экстренное торможение, тоже заблокировал колёса. Передние колёса поворачиваются влево (попытка объезда), но автомобиль траекторию не меняет. Тормозной путь в данном случае увеличивается тем, что лёд, разогреваясь от трения шин, плавится (блестящий след), вода в данном случае работает как дополнительная смазка. Управляемость грузовику вернулась лишь в тот момент, когда водитель отпустил тормоз, и колёса вновь покатились.

Данный материал является учебным.

Показательный пример, когда на обледеневшей дороге экстренное торможение, совмещённое с маневрированием, привели к успеху. На записи хорошо слышна работа ABS.

Данный материал является учебным.

Удачный уход от столкновения, совмещённый с экстренным торможением. Автомобиль без АБС продолжил бы двигаться прямо. Покрытия, на которых пришлось маневрировать и оттормаживаться, — мокрый с лужами в колеях асфальт и раскисшая от дождя обочина. Не будь антиблокировочной системы, оснащённый видеорегистратором автомобиль, ушёл бы в занос. Во время маневрирования хорошо слышна работа ABS.

Данный материал является учебным.

Реакция, правильно принятое решение, хладнокровие водителя и наличие антиблокировочной системы в автомобиле позволили уйти во время торможения от лобового столкновения (лёгкий скользящий удар в расчёт не берём). Обратите внимание на покрытие — сухой асфальт перемежается с ледовыми надолбами. Именно разница сцепных свойств стала причиной заноса встречного Opel Vectra.

В ситуациях, когда жизнь и здоровье «на волоске», важен каждый нюанс, каждая мелочь. Насколько удачным будет исход, зависит от управляемости и устойчивости автомобиля, адекватности функционирования страхующей электроники, прочности кузова, работы зон программируемой деформации, рейтинга безопасности и многого другого (как выбрать безопасный автомобиль, можно прочитать здесь). Не менее важную роль играют предупредительность и готовность водителя к контраварийным действиям (об этом подробнее в рубрике Автошкола).

Данный материал является учебным. Источник

Анатолий Кучерявенко и Виталий Кабышев
Фото производителей и Виталия Кабышева

auto.mail.ru

Что такое ABS, BAS, ESP, EBD, IVD и т.д? — DRIVE2

Что такое ABS, BAS, ESP, EBD, IVD и т.д?

Первые разработки ABS относятся к тридцатым годам прошлого века, но серийное оборудование машин началось только в середине семидесятых.
Идея работы ABS достаточно проста. Компьютер анализирует сигналы датчиков вращения колес и приводит в действие тормозные механизмы. как бы имитируя действия опытного водителя при прерывистом торможении, не давая заблокироваться колесам. С момента появления ABS между специалистами и любителями шли споры о пользе системы.
Самые полезные ее качества — сокращение тормозного пути и сохранение контроля над автомобилем во время экстренного торможения. Недостаток — сложно рассчитать тормозной путь. Аргумент, что и говорить, весомый. Однако лучше в неведении остановиться за несколько метров до препятствия, чем с точно рассчитанным тормозным путем в него уткнуться. До поры сошлись на мнении о том, что для новичка система будет полезна, а вот опытный водитель может и "переиграть" ABS. Но развитие электроники привело к тому, что в схватке "опытный водитель — антиблокировочная система" убедительную победу одержала последняя.
Современные многоканальные ABS вчистую переигрывают даже матерого профессионала. Удалось избавиться даже от такой малоприятной вещи, как вибрация педали тормоза при работе системы. Бывали случаи, когда авария происходила из-за слишком резкого ее срабатывания. Когда педаль тормоза начинала вибрировать, а автомобиль — издавать странные звуки, неопытные водители пугались и отпускали педаль… Поэтому в самых современных тормозных системах водитель почти не чувствует срабатывания ABS.
Теперь антиблокировочная система тормозов входит в стандартную комплектацию практически всех автомобилей, причем зачастую на нее опираются более сложные электронные системы безопасности.

ASR (TRC (трэкшн-контроль), STC, TRACS, ASC+T)

Первым логическим развитием ABS стала АНТИПРОБУКСОВОЧНАЯ система. Принцип действия несложен: в момент трогания автомобиля датчики (ABS) фиксируют проскальзывание одного из ведущих колес, и компьютер притормаживает его с помощью тормозных механизмов. При необходимости та же электроника может сбросить обороты двигателя, поскольку на современных машинах между педалью "газа" и дроссельной заслонкой нет механической связи. То есть, если "утопить" педаль в пол, компьютер не даст ведущим колесам впустую жечь резину и шлифовать асфальт или лед, а максимально быстро, без пробуксовки, разгонит автомобиль.
Антипробуксовочная система не помешает любой машине, независимо от типа привода. Настоящим кладом стала ASR для внедорожников. Вместо сложных трансмиссий они используют полный привод со свободными дифференциалами, а роль блокировок возложена на электронику. Для непролазного бездорожья эта схема не годится, но "паркетникам" будет в самый раз.
Конечно, и в ASR есть свои недостатки. Например, такая система будет мешать опытному водителю при попытке вытащить застрявший автомобиль "в раскачку", не к месту притормаживая и сбрасывая "газ". Причем может настолько задушить мотор и колеса, что автомобиль вообще не сможет двигаться. Активным драйверам ASR мешает управлять автомобилем в заносе, контролируя его тягой. С другой стороны, антипробуксовочная система с успехом выполняет функцию блокировки дифференциала, притормаживая разгруженное в повороте колесо и уравнивая таким образом скорости вращения колес, и позволяет максимально эффективно использовать крутящий момент двигателя.
Не все автоконцерны потакают прихотям покупателей, а потому делают систему неотключаемой. Но это "у них" она неотключаемая. А наши Кулибины, даже не изучая электросхему, решают проблему простым изъятием предохранителя. Впрочем, делать это мы не советуем. А если вы упорно считаете, что ASR мешает реализовать талант гонщика, напоминаем, что эта система используется в Formula 1.

EBD (EBV)

Дальнейшее развитие ABS привело к появлению на современных автомобилях системы электронного распределения тормозных усилий. Эти системы всегда работают в паре, поэтому чаще всего в каталогах можно увидеть аббревиатуру ABS+EBD.
Идея EBD выросла из того факта, что при резком торможении на неоднородном покрытии автомобиль начинает разворачивать. Это происходит оттого, что степень сцепления колес с дорогой разная, а тормозное усилие, передаваемое на колеса, одинаковое. Система EBD, используя датчики ABS, анализирует положение каждого колеса при торможении и строго индивидуально дозирует тормозное усилие на нем. При этом учитываются загрузка автомобиля и его положение относительно дорожного полотна.
Особенно заметна польза EBD при торможении в повороте. Думаю, многие из водителей не раз демонстрировали "высокий" уровень речевой культуры и подсознательное знание ненормативной лексики, когда в закрытом повороте перед ними оказывался автомобиль очередного "умника", вздумавшего отдохнуть на обочине. Именно EBD позволяет в такой ситуации тормозить, не теряя контроля над автомобилем. Без этой системы торможение в лучшем случае закончится сносом с траектории. Уверен, что по поводу полезности EBD споров не возникнет.

Brake assistant (brake assist, BAS)

Еще один помощник, появившийся в результате "борьбы" за безопасность, называется brake assistant. Его предназначение — максимально возможное сокращение тормозного пути автомобиля при экстренном торможении. Как система этого добивается? Специальный датчик анализирует перемещение педали тормоза и силу давления на нее в момент торможения. "Придя к мнению", что водитель пытается экстренно затормозить, или, другими словами, в панике удар

www.drive2.ru
