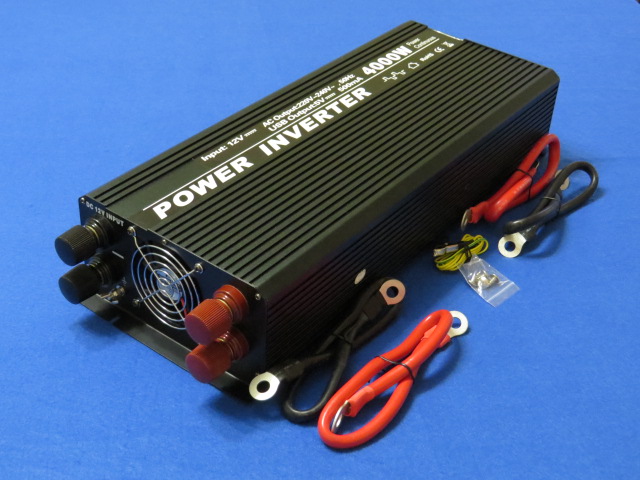

Преобразователь напряжения 12в 220в: принцип действия, рейтинг

Речь пойдёт о преобразователях постоянного напряжения 12 Вольт, в переменное 220 Вольт. Так как именно этот вопрос более актуален. Повышение переменного напряжения меньшей величины, в переменное большей, не является сложным, так как это можно сделать с помощью любого повышающего трансформатора. Для этого также можно использовать и обычный понижающий трансформатор с 220 на 12 Вольт, только вот включить его в обратную сторону. То есть на вторичную обмотку подать 12 В, тогда на первичной генерируется 220 В. Другое дело состоит в увеличении постоянного тока, а тем более с преобразованием его в переменный.

Применение

Где же может использоваться такой преобразователь? Вот самые распространенные сферы его применения:

  1. Если существует необходимость запитать какие-либо бытовые приборы от аккумуляторной батареи автомобиля. Использование этого устройства может пригодиться в дороге, например, если нет переходника для мобильной подзарядки, или же существует необходимость подключения в автомобиле любого домашнего электроприбора;
  2. Если есть отопительный котёл на квартиру или дом, то его насосы тоже рассчитаны на переменное напряжение 220 Вольт.
    Для котлов напряжения аккумуляторной батареи, естественно, не подойдёт. Бывают такие случаи когда происходят аварийные отключения в сетях электроснабжения, и нужно чтобы не заморозить систему отопления, выполнять циркуляцию горячей воды по отопительной системе. Для этого можно воспользоваться автомобильным аккумулятором подключив к нему электронный блок, инвертирующий постоянное напряжение в переменное, ещё и повышающий его до стандартных 220 Вольт. Это даст возможность на какой-то период времени восстановить циркуляцию горячей воды в системе.

Это основные примеры использования данного преобразователя, так как в жизни их может быть ещё несколько в зависимости от местных бытовых условий.

Простой преобразователь напряжения

Простейший преобразователь можно собрать тремя способами:

  1. Покупка и сборка уже готовых электронных блоков, и соединение их в одну сеть. Китайские интернет-магазины пестрят различными устройствами и блоками данного типа.
  2. Бесперебойные блоки питания имеют в своём вооружении элементы этого инвертора, то для изготовления данного устройства придется переделать исправный бесперебойник.
  3. Изготовление плат и применение радиолюбительских схем.

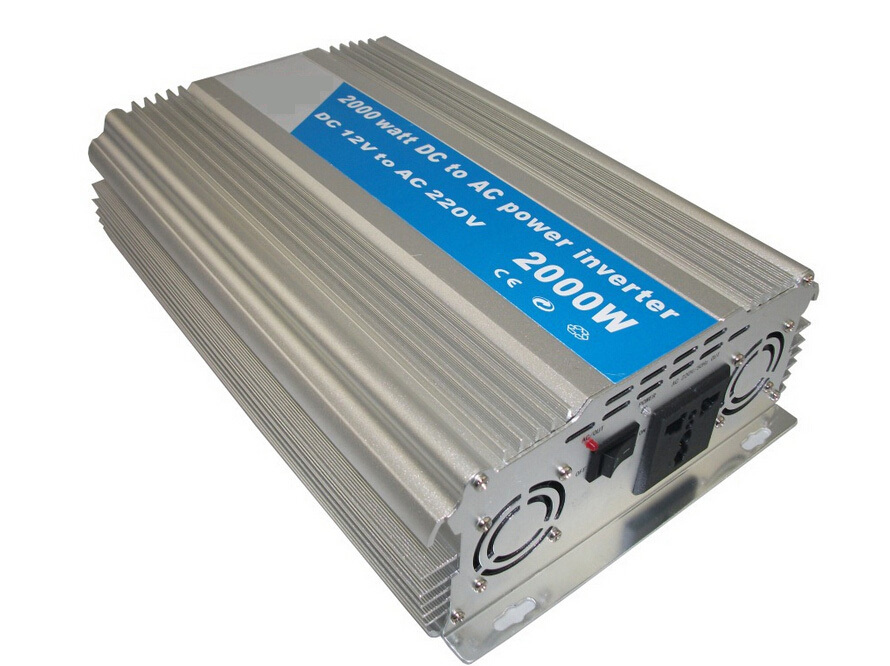

Принцип работы

Принцип действия всех современных преобразователей напряжения основывается на работе высокочастотного ШИМ (широтоно — импульсной модуляции) контролера, который и задаёт весь режим преобразования. Силовая часть выполнена на достаточно мощных транзисторах, в качестве теплоотвода которых, используются алюминиевые радиаторы или же сам корпус устройства. На входе чаще всего устанавливается предохранитель, защищающий от коротких замыканий в цепи автомобильного аккумулятора. Ведь от этого он будет испорчен. Внутри его нет никаких токоограничивающих устройств. Для того чтобы избежать перегрева устанавливается один или даже несколько вентиляторов. Некоторые бюджетные преобразователи напряжения могут работать в нормальном режиме при постоянно включенной принудительной вентиляции. Главное, чтобы на выходе устройства было стабильное переменное напряжение чистой синусоидальной формы. Иногда некоторые некачественные приборы выдают модифицированную синусоиду, от которой не каждый бытовой прибор будет работать в нормальном режиме, а может и попросту выйти из строя.

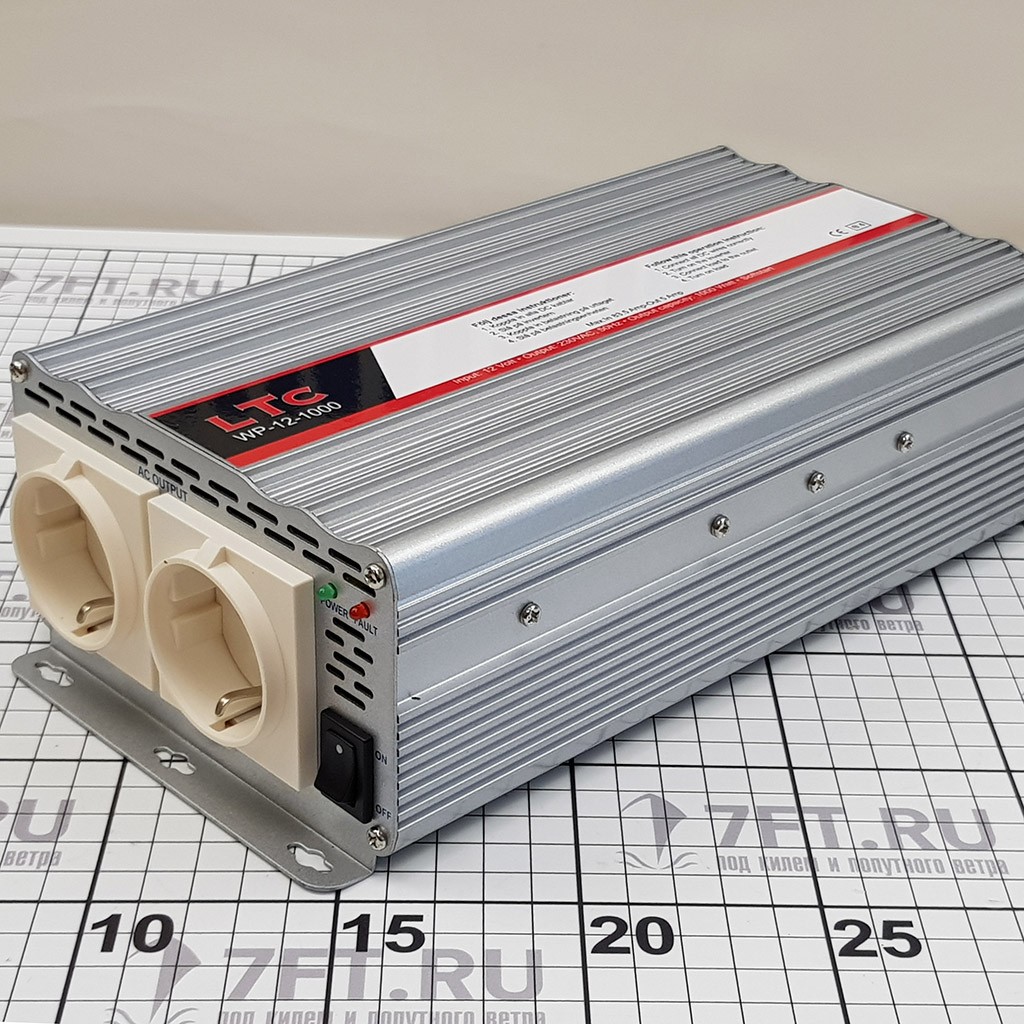

Как выбрать преобразователь напряжения 12 220 вольт

Для того чтобы правильно подобрать инвертор постоянного напряжения 12В в переменное 220В необходимо:

  • Чётко понимать какое устройство от него будет питаться в будущем. То есть тип нагрузки;
  • Узнать суммарную мощность всех подключаемых электроприборов. Лучше выбирать с запасом по мощности, чтобы избежать частых перегревов;
  • Продолжительность работы будет зависеть от ёмкости источника постоянного тока, то есть аккумуляторной батареи;
  • Если покупать уже готовый прибор, то желательно выполнять это на официальных ресурсах с хорошей репутацией, и гарантийными условиями.

Рейтинг преобразователей напряжения 12в 220в

Согласно исследованиям и отзывам людей, которые уже испробовали данной аппарат можно отметить некоторые из них:

  1. «Порто Е 150» многие из покупателей уже оценили качество этого преобразователя. Главным преимуществом его является ценовая категория, которая значительно ниже других марок.
    Правда, небольшая мощность его не даст подключить к нему мощных потребителей. Хочется отметить также компактные размеры модели, и качественный штекер, позволяющий подключить его прямо от прикуривателя автомобиля. Однако в комплекте прилагаются и специальные зажимы к аккумулятору.
  2. «Тесла ПН 2200» Хорошая производительность этой модели основывается на качественной двух вентиляторной системе охлаждения. Имеет защиту от перегрузок в выходной цепи. В комплект входят различные разъёмы для подключения внешних потребителей электроэнергии. Корпус изготовлен из качественного алюминия, который служит дополнительным отводящим тепло материалом.

Ремонт преобразователя напряжения 12 220

Ремонт 12 вольтовых аппаратов чаще всего сводится к замене силовых выходных транзисторов. Так как они являются самыми уязвимыми элементами этого устройства. Если конструктивно он выполнен с блоков, то стоит попробовать заменить весь блок, перед этим, конечно, проверив предохранители на входе и выходе, если такие имеются.

Остальной мелкий ремонт нецелесообразен. Если ремонтируется простейшие инверторы, то в них применяются чаще всего простые радиодетали которые проверяются с помощью омметра.

В итоге хотелось бы снова напомнить о безопасности работы с электрооборудованием, так как 12 Вольт считается безопасным напряжением, а вот выходное может существенно навредить здоровью даже физически крепкого человека. Поэтому перед выполнением подключения рекомендуется сразу подключить потребителя, а уж потом подавать входное напряжение 12 Вольт. Если, конечно, аппарат не оборудован стандартными диэлектрическими розетками.

Видео обзор преобразователя

Автомобильный инвертор 12-220В | Мастер-класс своими руками

С полгода назад приобрел себе автомобиль. Не буду описывать все сделанные для его улучшения модернизации, остановлюсь только на одном. Это инвертор 12-220В для питания бытовой электроники от бортовой сети автомобиля.
Конечно, можно было бы приобрести его в магазине за 25-30$, но смущала их мощность. Для питания даже ноутбука тока с 0,5—1 ампера, который выдает большинство автомобильных инверторов, явно маловато.

Выбор принципиальной схемы.
По своей природе я человек ленивый, поэтому решил не «изобретать велосипед», а поискать в интернете похожие конструкции, и приспособить схему одной из них для своей поделки. Время очень поджимало, поэтому в приоритете были простота и отсутствие дорогих запчастей.

На одном из форумов была выбрана простая схема на распространенном ШИМ контроллере TL494. Недостатком этой схемы является получение на выходе прямоугольного напряжения 220 В, но для импульсных схем питания это не критично.

Подбор деталей.
Схема была выбрана потому, что практически все детали можно было взять из компьютерного блока питания. Для меня это было очень критично, потому как до ближайшего специализированного магазина более 150 км.

Из пары неисправных блоков питания на 250 и 350 Вт были выпаяны выходные конденсаторы, резисторы и сама микросхема.

Сложность возникла только с высокочастотными диодами для преобразования напряжения на выходе повышающего трансформатора, но тут меня спасли старые запасы. Характеристики КД2999В меня вполне устроили.

Сборка готового устройства.

Собирать устройство пришлось в течение пары часов после работы, потому как планировалась дальняя поездка.
Так как время было очень ограничено, искать дополнительные материалы и инструменты я просто не стал. Пользовался только тем, что оказалось под рукой. Опять же, из-за скорости не стал использовать приведенные на форумах образцы печатных плат. За 30 минут на листке бумаги была разработана собственная печатная плата, и ее рисунок перенесен на текстолит.
При помощи скальпеля был удален один из фольгированных слоев. На оставшемся слое, по нанесенным линиям были прочерчены глубокие канавки. При помощи изогнутого пинцета, он оказался наиболее удобным, канавки были углублены до не проводящего ток слоя. По местам установки деталей при помощи шила, оно на фото не попало, были сделаны отверстия.

Сборку я начал с установки трансформатора, использовался понижающий одного из блоков, его просто перевернул и вместо понижения напряжения с 400 В до 12 В, он его повышал с 12 В до 268В. Заменой резисторов R3 и конденсатора C1, можно было снизить выходное напряжение до 220 В, но дальнейшие эксперименты показали, что этого делать не стоит.
После трансформатора, в порядке уменьшения размера я установил оставшиеся запчасти.



Полевые транзисторы, было решено ставить на удлиненных вводах, чтобы они легче крепились к радиатору охлаждения.

В итоге получилось вот такое устройство:

Остался только завершающий штрих – крепление радиатора. На плате видно 4 отверстия, хотя самореза только 3, это просто в процессе сборки было решено немного изменить положение радиатора для лучшего внешнего вида. После окончательной сборки получилось вот что:

Испытания.
Специально испытывать устройство, не было времени, оно было просто подключено к аккумулятору от блока бесперебойного питания.

На выход была подключена нагрузка в виде лампочки на 30 Вт. После того как она загорелась, устройство было просто заброшено в рюкзак, и я поехал на 2 недели в командировку.
За 2 недели, устройство ни разу не подвело. От него запитывались различные устройства. При замере мультиметром, максимальный полученный ток достигал 2,7 А.

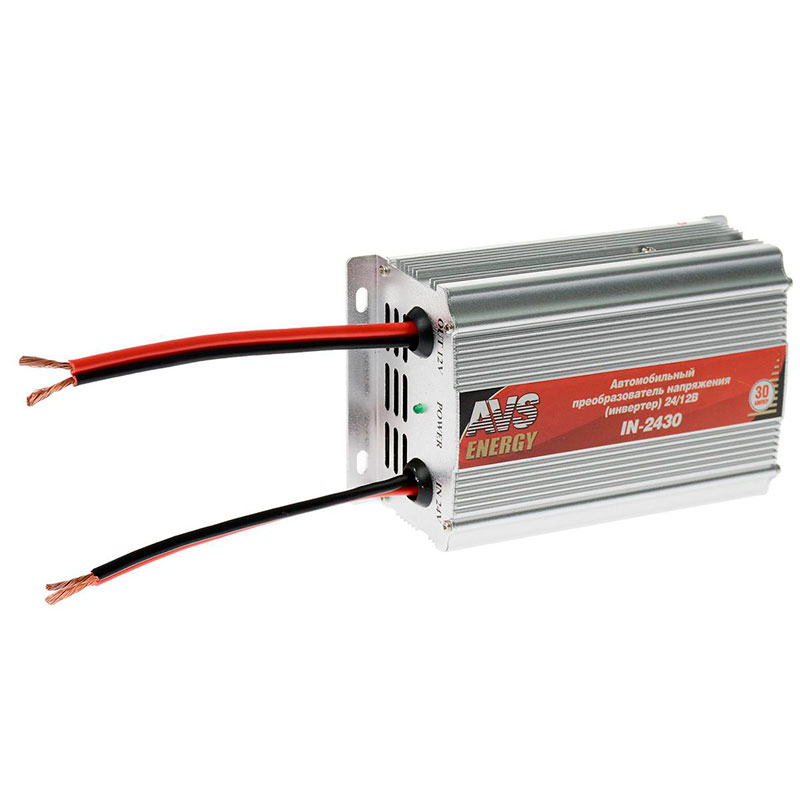

особенности работы и применения DC-DC преобразователей.

DC-DC преобразователь или инвертор напряжения – это устройство, переводящее постоянный ток меньшего напряжения в переменный ток большего напряжения или наоборот. Такие устройства являются генераторами меняющегося напряжения. Оно бывает импульсного характера, чистого или модифицированного синусоидального типа. Инверторные преобразователи способны выступать самостоятельными источниками питания и промежуточными элементами в системе преобразователей.

Инверторы, содержащиеся в источниках бесперебойного питания (ИБП), обеспечивают стабильное снабжение электроэнергией компьютерной техники и другого оборудования. При непредвиденном пропадании напряжения в электросети они мгновенно поставляют компьютерам электроэнергию от резервной АКБ. Это дает возможность сохранить данные и корректно завершить работу ПК.

В крупных системах UPS используются мощные инверторы с АКБ увеличенной емкости. Они могут подолгу обеспечивать автономное питание оборудования, а при возобновлении нормального сетевого электроснабжения переключают оборудование на нее.

Преобразователи с 12 на 220 В

Инвертор напряжения 12В в 220В – портативный преобразователь, позволяющий конвертировать 12 В постоянного тока в 220 В переменного и наоборот. Он позволяет подключать приборы, работающие от напряжения 220 В, к аккумуляторной батарее или бортовой автомобильной сети 12 В. С другой стороны, инверторный преобразователь 12 в 220 В дает возможность заряжать АКБ и портативную технику, рассчитанную на напряжение 12 В, от бытовой сети 220 В.

Технические особенности инверторов

Часто инвертор выступает в роли промежуточного элемента и преобразует напряжение высокочастотной трансформацией на частоте до сотен кГц.

В составе таких устройств применяются магнитопроводы, электронные микроконтроллеры и полупроводниковые ключи, выдерживающие токи в сотни ампер.

Ключевыми требованиями к инверторным преобразователям являются:

  1. надежная работа;
  2. высокий КПД;
  3. компактность;
  4. легкий вес;
  5. отсутствие чрезмерных импульсных помех;
  6. способность выдерживать допустимые значения высших гармоник в напряжении на входе.

В солнечных АКБ, ветряках и остальных системах с экологически чистыми источниками электроэнергии применяются Grid-tie инверторы. Они синхронизированы с промышленной электросетью и подают электроэнергию непосредственно в общую сеть.

При работе инверторного преобразователя периодически происходит подсоединение к цепи нагрузки источника неизменного напряжения. Полярность чередуется, а частота и длительность подсоединений определяются поступающим от контроллера сигналом управления. Контроллер регулирует Uвых, защищает схему от перегрузок и синхронизирует работу полупроводниковых ключей.

Типы инверторных преобразователей

Инверторы бывают зависимыми и работающими автономно. К зависимым относятся модели, ведомые сетью, Grid-tie и подобные им модели. Также инверторные преобразователи классифицируются на одно- и 3-фазные. Однофазные устройства бывают:

  1. с сигналом на входе в виде чистой синусоиды – такие инверторные преобразователи незаменимы для оборудования, имеющего на входе электромотор или трансформатор, или работающего строго с синусоидальным сигналом;
  2. с упрощенным типом сигнала – приближенным к синусоидальному варианту, подходят для большинства приборов.

Трехфазные устройства применяются преимущественно для получения 3-фазного тока с целью питания асинхронных электродвигателей и другого оборудования. Обмотки мотора напрямую подсоединяются к выходу инверторного преобразователя. По мощности инверторные преобразователи подбираются согласно пиковому значению мощности для конкретного потребителя.

Режимы работы инверторов

Режим работы

Его особенности

Пусковой

Мощность может на долю секунды 2-кратно превзойти номинальную величину инверторного преобразователя. Допускается для большинства устройств.

Продолжительный

Мощность потребления соответствует номинальному значению инвертора.

Режим перегрузки

Мощность потребления в 1,3 раза выше номинального значения. В среднем инверторные преобразователи способны функционировать в режиме перегрузки около получаса.



Схемотехника инверторных преобразователей

Полупроводниковые ключи инверторных преобразователей управляются контроллером и оснащены обратными шунтирующими диодами. Выходное напряжение определяется мощностью нагрузки и автоматически настраивается сменой ширины импульса в блоке ВЧ-преобразователя. Чтобы уберечь цепи нагрузки от высокого постоянного тока, необходимо обеспечить симметричность полуволн НЧ выходного напряжения. Чтобы достичь этого,нужно сделать неизменной ширину импульса НЧ блока.

Выходные ключи управляются при помощи алгоритма, который обеспечивает чередование видов силовой цепи. Она бывает прямой, короткозамкнутой и инверсной. Мощность нагрузки на выходе инверторного преобразователя выглядит как пульсации с 2-кратной частотой. Такой рабочий режим должен быть предусмотрен у первичного источника для протекания пульсирующих токов. Также на входе инверторного преобразователя должен выдерживаться установленный уровень помех.

Типовые схемы инверторов – это:

  1. 2-тактная с нулевым выводом трансформатора – она актуальна для ИБП низкой мощности (до 500 ВА), с напряжением на дополнительной АКБ 12 или 24 В;
  2. мостовая без трансформатора – актуальна для инверторных преобразователей в автомобилях и ИБП мощностью от 500 ВА;
  3. мостовая с трансформатором – характерна для высокомощных ИБП.
