Как работает преобразователь напряжения? Виды, мощность, схемы

11.10.2011

В этой статье рассматриваются электросхемы преобразователей напряжения, назначение и принцип работы оборудования. Также здесь объясняется, какие бывают устройства, даются рекомендации по их выбору, указываются ключевые характеристики.

Содержание

Принцип работы преобразователей напряжения
Преобразователи постоянного напряжения в постоянное
Преобразователи переменного напряжения в постоянное (выпрямители)
Преобразователи постоянного напряжения в переменное
Критерии выбора и расчет инвертора напряжения
Заключение

Преобразователи представляют собой устройства, предназначенные для преобразования входного напряжения.

Они могут повышать или понижать его, преобразовывать постоянный электроток в переменный и наоборот. Соответственно, принцип функционирования оборудования зависит от его типа. Существуют следующие основные разновидности устройств.

Они также называются DC/DC‑конвертеры. Применяются в вычислительной аппаратуре, средствах связи, схемах управления и автоматики. Обеспечивают снижение или повышение напряжения от источника электропитания (например, аккумуляторов или гальванических элементов) до нужного для питания нагрузки значения. Некоторые модели также могут инвертировать сигнал для получения напряжения с обратной полярностью. Электросхема конвертеров обычно включает такие элементы, как входной фильтр, конденсатор, катушки индуктивности, ключевого транзистора или тиристора, диода. Управление ключом осуществляется с помощью ШИМ. Ниже представлена функциональная схема повышающего преобразователя.

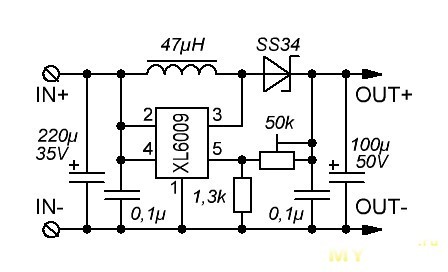

В категорию DC/DC‑конвертеров входят высоковольтные преобразователи. Они используются для нагрузок с малыми потребляемыми токами, которые не требуют значительной мощности источника электропитания.

К ним относятся, например, счетчики радиационных излучений, ионизаторы воздуха, аноды электроннолучевых трубок в осциллографах.

Большинство современных ДС/ДС‑преобразователей имеет гальваническую развязку. В таких устройствах входные и выходные электроцепи разделены изоляционным барьером. Это решение позволяет защитить людей и подключаемую нагрузку от аварийного повышения напряжения на входе, а также улучшает помехозащищенность конвертера.

AC/DC‑преобразователи применяются для преобразования переменного напряжения (например, стандартного напряжения бытовых или промышленных электросетей 220/380 В) в стабилизированное постоянное напряжение. Устройства широко применяются в промышленной автоматизации, изготовлении источников питания, телекоммуникациях, на транспорте, в гальванике, энергосиловых установках, сварочных аппаратах. В зависимости от используемых силовых ключей, выпрямители бывают:

1. Тиристорными. Они состоят, как правило, из таких основных компонентов:

трансформатор. Необходим для понижения/повышения напряжения, а также гальванической развязки выпрямителя от электросети;
тиристорный мост (вентильная группа). Предназначен для преобразования переменного электротока в постоянный и регулирования (стабилизации) параметров выпрямленного тока, вне зависимости от колебаний напряжения на входе;
блок управления вентильной группой;
емкостной, индуктивный или комбинированный фильтр (LC-фильтр). Предназначен для сглаживания пульсаций выходных параметров.

2. Транзисторными. В состав таких выпрямителей входят следующие элементы:

входной LC-фильтр. Необходим для защиты питающей сети от помех, создаваемых выпрямителем;
диодный мост;
ВЧ-преобразователь. Предназначен для преобразования постоянного тока в высокочастотный импульсный и регулирования (стабилизации) параметров выпрямленного тока, вне зависимости от колебаний входного напряжения;
ВЧ-трансформатор. Предназначен для понижения/повышения напряжения импульсного тока;
диодный или транзисторный выпрямительный мост. Предназначен для преобразования высокочастотного импульсного тока в постоянный;
блок управления;
выходной LC-фильтр.

Эти устройства называют DC/AC‑инверторами. Они могут применяться как отдельная аппаратура или входить в состав источников бесперебойного питания и систем преобразования электроэнергии. Формирование переменного напряжения осуществляется с помощью транзисторов и ШИМ. Периодическое высокочастотное открывание/закрывание транзисторов в электросхеме обеспечивает изменение направление движения тока и получение синусоиды.

Важно не только то, как работает инвертор напряжения, но и какую топологию формирования синусоидального сигнала он использует. Есть два основных варианта:

Топология «полумост» со сквозной нейтралью. Она отличается минимальным количеством силовых транзисторов и достаточно простой схемой. К недостаткам относится необходимость применения двухполярного источника электропитания, удвоенное число высоковольтных конденсаторов. Этот вариант используют обычно для не очень мощных нагрузок (0,5-1 кВт).

Мостовая топология. Наиболее распространенная схема в силовых преобразователях. Характеризуется повышенной надежностью, не требует большой входной емкости, обеспечивает минимальные пульсации на транзисторах. К недостаткам относится повышенная сложность драйверов и увеличенное число транзисторов.

Важнейшие характеристики инвертора:

частота преобразователя напряжения и форма напряжения. Желательно приобрести аппарат, который выдает чистый синусоидальный сигнал. К такому преобразователю можно подключать даже высокочувствительное оборудование;
номинальная мощность. Она должна быть выше, чем суммарная нагрузка всех подключенных потребителей;
максимальная пиковая мощность. Это значение определяет, какую наибольшую нагрузку выдержит устройство при подключении техники с малым значением коэффициента cos ф. К такому оборудованию относятся электродвигатели, насосы, компрессоры;
значение входного/выходного напряжения и силы электротока.

Чтобы выполнить расчет необходимой мощности DC/AC преобразователя, необходимо:

Сложить мощность, потребляемую подключаемым оборудованием. Ее берут из паспортных данных на технику. Например, холодильник — 200 Вт, стиральная машина — 1500 Вт, пылесос — 1000 Вт. Итого в сумме: 200 + 1500 + 1000 = 2700 Вт.
Учесть пиковую нагрузку. Для этого полученную сумму умножаем на коэффициент 1,3 (для рассматриваемого примера: 2700*1,3 = 3510 Вт).
Учесть коэффициент cos ф для получения результата в вольт-амперах. Его значение для разного оборудования варьируется в пределах 0,60…0,99. Для расчета лучше принять минимальную величину. 3510/0,6 = 5850 ВА ≈ 6 кВА. Именно на это значение следует ориентироваться при выборе инвертора.

В статье были рассмотрены основные разновидности преобразователей напряжения, особенности их работы и сферы применения. Также были приведены типовые электросхемы преобразователей напряжения и описаны критерии выбора DC/AC инверторов.
