Правильная затяжка головки блока: Порядок затяжки ГБЦ динамометрическим ключом

Содержание

Порядок затяжки ГБЦ динамометрическим ключом

Автор Павел Александрович Белоусов На чтение 4 мин. Просмотров 303

Ремонт головки блока цилиндров (ГБЦ) —  важный процесс, который определяет работу двигателя и автомобиля. А затяжка ГБЦ – это один из ключевых моментов общего ремонта узла. От качественной и правильной затяжки головки блока цилиндров зависит надежная, правильная и экономная работа мотора.

На что влияет затяжка головки блока цилиндров

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

В случае, если головка блока цилиндров затянута неправильно, или не в той последовательности, или слабо, это может повлечь за собой пробитие прокладки, которая устанавливается между ГБЦ и блоком цилиндров. После повреждения прокладки последствия трудно предсказать правильно. Чаще всего после такого вода из системы охлаждения попадает в моторное масло. Получается эмульсия, которая намного хуже моторного масла смазывает детали двигателя, а потому мотор может быстро «заклинить».

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

Инструкция по затяжке болтов ГБЦ

Как уже упоминалось выше, для затяжки головки блока цилиндров пользуемся исключительно динамометрическим ключом.  Рожковым или накидным ключами невозможно затянуть ГБЦ с нужным усилием, даже если воспользоваться дополнительными  инструментами, ломиком или трубой.

Находящийся возле ручки динамометр показывает, какое усилие было применено при затяжке, а это требование должно быть выполнено точно. Допускается небольшое отклонение от требований, порядка 0,5 кг/м.

После того как взяли динамометрический ключ, запомните второе требование – порядок затяжки болтов (гаек) головки блока цилиндров. Порядок представляет собой определенную схему, которую нужно неукоснительно выполнять.

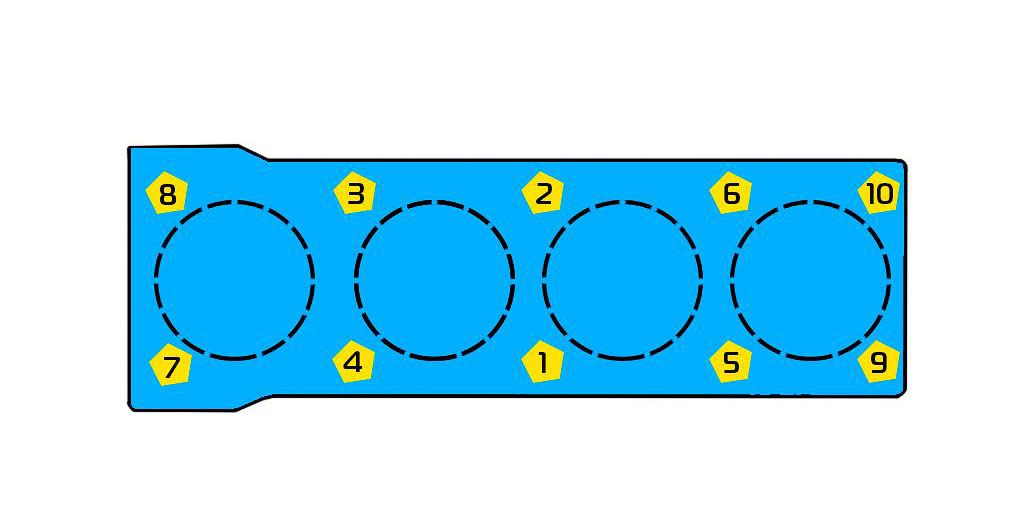

Первыми затягиваются центральные гайки (болты), а потом постепенно переходим к краю ГБЦ.

Существует несколько схем затяжки головки, и все они правильные. Главное — соблюдать «железное» правило: затягивать болты (гайки) парами от центра к краям. И не старайтесь сразу затягивать полностью, так можно перекосить головку. Затяжку проводите в три этапа: сначала болты (гайки) слегка подтяните, потом сильно подтяните, а затем окончательно сильно затяните. Для первой затяжки динамометр ключа  выставите в положение 3 кг/м, дальше-больше. Промежуточная затяжка должна быть «озвучена» характерным потрескиванием. Этот звук означает, что гайка (болт) дотянут правильно. Опытные слесари рекомендуют  делать затяжку болтов (гаек по диагонали).

После этого окончательно затяните ГБЦ, и мотор можно эксплуатировать. Динамометрический ключ выставляется в максимальное положение, которого требует руководство по ремонту данного автомобиля.

Важно! После щелчков, при окончательной затяжке, тянуть болты (гайки) дальше нельзя! Это приведёт к срыву резьбы.

После затяжки головки блока цилиндров  дайте ей «отстояться». Чтобы не терять зря время, можно пока прикрутить коллектора, и другое снятое при разборке оборудование, натянуть цепь и т. д.  Подождав 30-40 минут,  сделайте контрольную затяжку.

Дело в том, что прокладка, которая ставится между головкой блока цилиндров и самим блоком двигателя, имеет свойство «усаживаться», т. е заполнять неровности и канавки, которые есть на поверхностях ГБЦ и блока, хотя невооруженным глазом они не заметны. Если контрольную затяжку проигнорировать, то в скором будущем прокладку «продавит», и ремонт двигателя придется повторить.

И еще! После небольшого пробега на отремонтированном двигателе (не более 100 км), следует еще раз подтянуть болты (гайки ГБЦ), это нужно обязательно сделать, потому что «на горячую», т. е прогреется, прокладка может еще раз «усесться».

Вот и все инструкции, которые помогут автолюбителю самостоятельно затянуть головку блока цилиндров автомобиля. Главное — не перепутать последовательность затяжки и не допускать рывков при работе динамометрического ключа.

Если следовать нашим советам, то затяжка головки блока цилиндров автомобиля пройдет быстро, сэкономит вам деньги (не придется обращаться на СТО) и обеспечит долгую и надежную работу двигателя автомобиля.

Ещё кое-что полезное для Вас:

Видео: Затяжка ГБЦ

>

Затяжка ГБЦ динамометрическим ключом. Как затянуть головку блока цилиндров.

Правильная затяжка головки блока цилиндров обеспечивает необходимую герметичность камеры сгорания после ремонта двигателя. Для того, чтобы правильно затянуть болты ГБЦ, необходимо знать порядок и момент их затяжки, а также использовать специальный инструмент.

Стоит понимать, что для каждого двигателя существует свой определенный момент и последовательность затяжки болтов головки. Как правило, порядок работ и усилия крутящего момента указываются в книге по техническому ремонту конкретного автомобиля. Помимо соблюдения моментов и последовательности затяжки, болты необходимо устанавливать с определённым углом (градусом). Поэтому, перед выполнением ремонтных работ, необходимо обязательно ознакомиться с инструкцией по обслуживанию и ремонту конкретного двигателя. Если не соблюдать указанные производителем инструкции и рекомендации, то ДВС быстро выйдет из строя, что повлечет за собой дорогостоящий ремонт мотора.

Необходимый инструмент правильной затяжки головки блока (ГБЦ):



Варианты угломеров

В каталоге AIST представлены стрелочные, электронные и щелчковые динамометрические ключи. В зависимости от размера соединения и необходимого крутящего момента используют ключи с присоединительным квадратом: 1/4, 3/8 и 1/2. Ниже расположена подборка инструмента, подходящего для затягивания головки блока.


Затягиваем ГБЦ динамометрическим ключом

Рассмотрим затяжку болтов головки блока цилиндров для двигателей FORD 1.4/1.6 R4 Duratec 16 клапанов.

Общие рекомендации:

  • Необходимо очистить посадочные места болтов от масла или от ОЖ, которые могли попасть в эти резьбовые отверстия;
  • Необходимо использовать только новую прокладку;
  • Перед установкой новых болтов необходимо смазать их моторным маслом;
  • Затяжку производить в строгом порядке, как указано на картинке и только на холодном двигателе.


Как затянуть ГБЦ динамометрическим ключом?

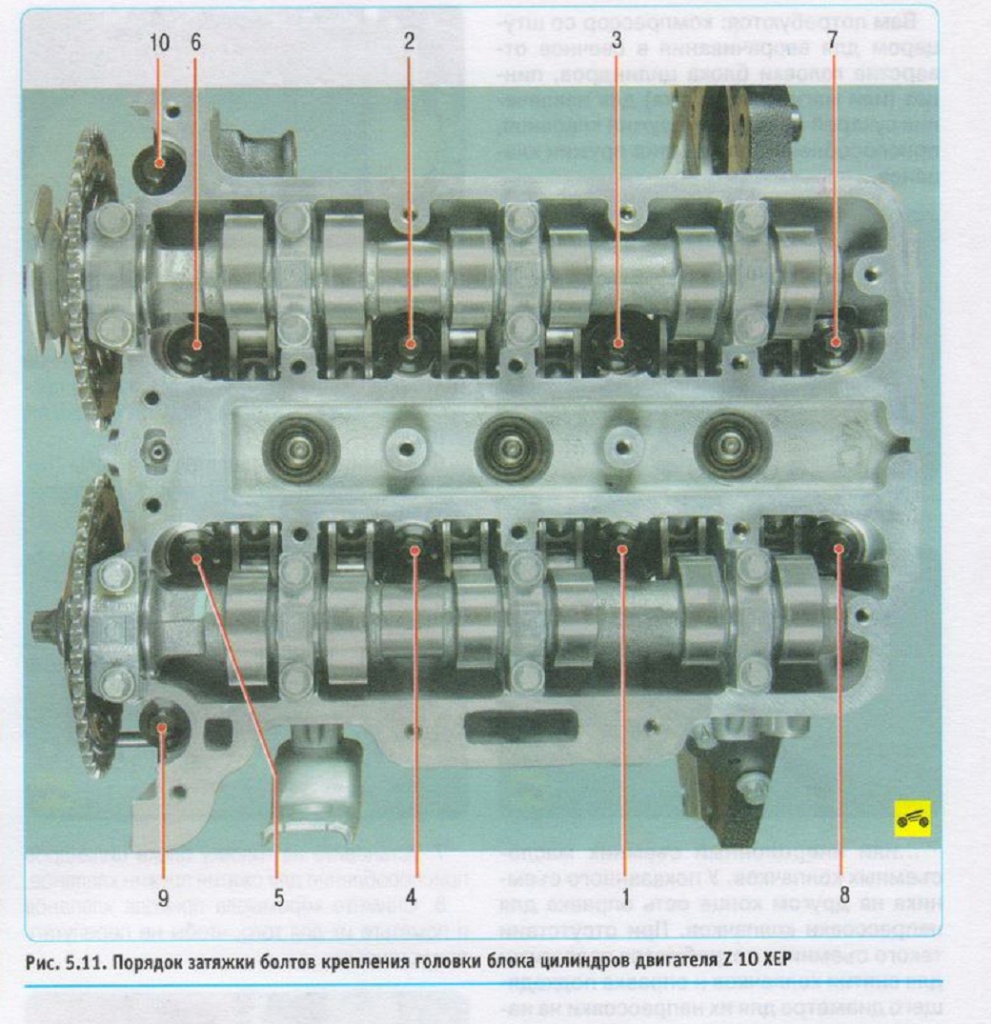

Производить затяжку новых болтов необходимо в порядке, как указано на картинке, и в три этапа:

  • На первом этапе болты закручиваются динамометрическим ключом с крутящим моментом 15 Н/м или 1,5 кгс/м;
  • На втором подходе болты затягиваются с моментом 30 Н/м или 3,0 кгс/м;
  • Третий этап подразумевает доворот болтов ГБЦ на угол 90 градусов с помощью специального угломера.

В машине для большинства резьбовых соединений указаны определенные моменты затяжки, поэтому динамометрический ключ для автомобиля является обязательным инструментом в процессе ремонта. Максимальную точность передачи крутящего момента обеспечивают цифровые динамометрические ключи.

Затяжка болтов головки блока цилиндров динамометрическим ключом

Затяжка головки блока цилиндров является важной и ответственной процедурой. Данную операцию производят во время обратной сборки двигателя после снятия ГБЦ. Правильная затяжка болтов головки блока цилиндров влияет на исправность и работоспособность силового агрегата, так как головка является частью камеры сгорания. Другими словами, после затяжки ГБЦ представляет собой единое целое с блоком цилиндров. Между блоком и головкой блока дополнительно устанавливается уплотнительная прокладка. В том случае, если головка затянута неправильно, высока вероятность повреждений самой ГБЦ, прокладки, болтов головки блока и отверстий под болты в БЦ.

Рекомендуем также прочитать статью о том, что такое капитальный ремонт двигателя. Из этой статьи вы узнаете об особенностях капремонта двигателя, а также об основных его отличиях от переборки ДВС.

В некоторых случаях в месте установки прокладки появляются течи. Также в случае неплотного прилегания головки блока во время работы ДВС может происходить прорыв отработавших газов в каналы системы смазки и охлаждения двигателя, а еще происходит попадание антифриза в масло и наоборот.   В результате свойства смазочного материала и охлаждающей жидкости меняются, что может быстро вывести двигатель из строя. Далее мы поговорим о том, какой порядок затяжки болтов ГБЦ нужно соблюдать, как производится затяжка болтов головки блока цилиндров динамометрическим ключом, а также какой должна быть сила затяжки головки.

Содержание статьи

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.

Правильное прилегание головки к блоку цилиндров обеспечивает герметичность камеры сгорания, каналов систем охлаждения и смазки, в результате чего силовой агрегат отдает максимум мощности и крутящего момента, обеспечивает лучшую топливную экономичность и другие важнейшие эксплуатационные характеристики.

В том случае, если ГБЦ затянута неправильно, в корпусе головки могут появиться трещины. Дело в том, что ГБЦ изготавливается из алюминиевых сплавов, в то время как болты для крепления головки являются стальными.

С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.

Как нужно затягивать головку блока цилиндров правильно

Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС.

Данная рекомендация особенно важна, так как  усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.

Более того, даже на разных моторах одного производителя с алюминиевой головкой и чугунным блоком степень затяжки головки все равно будет отличаться. Также в мануале будет указан и порядок затяжки болтов крепления. Переходя к самому процессу обтяжки ГБЦ, следует помнить, что каждое действие совершается последовательно. Основная цель состоит в том, чтобы затяжка осуществлялась равномерно. Ниже рассмотрены основные рекомендации.

  • Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
  • На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
  • Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
  • Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов. Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.
  • Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки. Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
  • Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается. По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Нарушение рекомендуемого в руководстве по ремонту конкретного двигателя порядка затяжки крепежных болтов вызывает излишнее перенапряжение в корпусе головки блока цилиндров. Алюминиевые сплавы, которые являются материалом изготовления ГБЦ, не приспособлены к таким нагрузкам. Итогом становится появление трещин в корпусе головки. Через трещины небольшого размера возникает утечка газов, то есть нарушается герметичность камеры сгорания. Двигатель в этом случае теряет мощность, наблюдается повышенный расход топлива. Если трещины затрагивают каналы системы смазки или охлаждения, тогда в камеру сгорания может попадать масло или антифриз, а также возможны наружные утечки.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т. д.

Читайте также

Затяжка головки блока цилиндров - моменты затяжки болтов ГБЦ

От правильной затяжки головки блока цилиндров (ГБЦ) зависит мощность и состояние двигателя. Ведь ГБЦ – неотъемлемая часть камеры сгорания, поэтому влияет на все процессы, связанные работой мотора. Если ГБЦ затянута неплотно, во время работы двигателя выхлопные газы будут прорываться в системы смазки и охлаждения, меняя качества масла и тосола или антифриза. Это приведет к тому, что начнут смешиваться масло и охлаждающая жидкость. Если такое произошло, двигатель необходимо немедленно ремонтировать, в противном случае велика вероятность таких повреждений, после которых дешевле будет установить другой мотор.

Из чего состоит ГБЦ

На любом типе двигателя ГБЦ устроена одинаково. Она состоит из:

  • корпуса (головки), в котором проходят каналы масляной и охлаждающей систем;
  • впускных и выпускных клапанов;
  • одного или двух распределительных валов.

Корпус – основной элемент ГБЦ. Он обеспечивает циркуляцию смазки и охлаждающей жидкости, является основанием для распределительных валов и клапанов. Если корпус ГБЦ правильно закреплен на блоке двигателя, то все системы мотора работают штатно. Если ГБЦ затянута неравномерно, то велика вероятность образования трещин в корпусе головки. ГБЦ изготовлена из алюминия, а болты крепления из стали. Поэтому температурное расширение головки и болтов не одинаково. Если какая-то часть ГБЦ затянута плохо, это приведет к появлению напряжений в ней, ведь одна часть головки увеличится сильней, чем другая.

Как правильно затягивать головку

Основное правило при затяжке головки – делать все равномерно и не переусердствовать. Поэтому, прежде чем закручивать болты крепления ГБЦ, необходимо внимательно прочитать инструкцию по ремонту (мануал) вашего автомобиля. Ведь усилие (момент) затяжки для блоков из чугуна и алюминия различаются. Нередко момент затяжки отличается даже на разных моделях двигателя одного производителя.



Для затяжки вам понадобятся немножко моторного или трансмиссионного масла, динамометрический ключ и насадка (переходник) соответствующая головке болтов. Вне зависимости от того, устанавливаете вы полностью собранную головку или только корпус, затяжка производится одинаково. Вставьте все болты (предварительно смазав резьбу моторным маслом) в отверстия головки и блока и вкрутите рукой насколько возможно. Затем с помощью динамометрического ключа начинайте затягивать болты до усилия в 1 – 2 кг.м. Затем до 5 – 8  кг.м. Порядок затяжки болтов указан на фотографии. Если вы устанавливаете ГБЦ на рядный двигатель с 5 – 8 цилиндрами, то вначале закручиваете середину, затем постепенно движетесь к краям. Это позволит избежать повреждения ГБЦ и прокладки.

После того, как затянули все болты с усилием 5 – 8 кг.м, в том же порядке протяните их еще 1 – 2 раза, поворачивая на ¼ оборота. Головка затянута. После того, как автомобиль пробежит 500 км, необходимо еще раз довернуть все болты на ¼ оборота (не на всех машинах). Если вы установили головку на пружинные болты, то эта операция не нужна.

Ошибки при затяжке головки

Наиболее частые ошибки, которые приводят к повреждению блока цилиндров или ГБЦ:

  • заливка масла в резьбовые колодцы;
  • перетяжка болтов;
  • использование несоответствующей насадки на ключ;
  • неправильный порядок затяжки болтов;
  • использование слишком длинных болтов.

Если резьбовой колодец блока цилиндров не удалось очистить от ржавчины, окалины и грязи, то болт без смазки очень трудно закрутить. Поэтому затяжка получается слабей, чем должна. Большинство мотористов смазывают болты, но неопытный автолюбитель может, для лучшей смазки, налить масла в колодец. В результате произойдет разрушение колодца и блок цилиндров придется менять.

Если затягивать ГБЦ без динамометрического ключа, то усилие определяется «на глазок». В результате вместо 16 – 19 кг.м. накручивают и 25 – 30. Это нередко приводит к поломке болтов и необходимости дорогостоящего ремонта блока цилиндров. Головки большинства болтов ГБЦ изготовлены под внутренний или наружный шестигранник (иногда квадрат). Если насадка на ключ со слизанными гранями, то при затяжке болта ее может провернуть. В результате грани шляпки болта также окажутся слизанными и его будет сложно не только закрутить, но и выкрутить.

Видео - Момент затяжки ГБЦ - динамометрический ключ

Использование другого порядка затяжки болтов приводит к появлению напряжений в корпусе ГБЦ. Поскольку алюминий, из которого выполнена головка, плохо переносит такие нагрузки, то в корпусе ГБЦ появляются трещины.



Через эти трещины происходит утечка продуктов сгорания топлива, что приводит к падению мощности и приемистости мотора, увеличению расхода топлива и снижению ресурса двигателя. Также через трещины происходит смешивание масла и охлаждающей жидкости. Когда антифриз, вода или тосол попадают в масло, они резко ухудшают его смазывающие свойства, в результате чего возрастает износ всех трущихся деталей двигателя. Нередко это приводит к проворачиванию вкладышей коленчатого вала и заклиниванию мотора.

Хотя большинство инструкций по ремонту допускают повторное использование болтов, желательно каждый раз использовать новые. Ведь в процессе затяжки длина болта увеличивается. Поэтому в мануале прописана максимальная длина болта, при которой еще возможно его использование. Если же болт окажется чуть длинней, то упрется в дно резьбового колодца блока цилиндров, в результате чего или сломается или расколет блок.

Момент затяжки болтов ГБЦ – основные проблемы и советы по их устранению

Головкой блока цилиндров (или сокращенно ГБЦ) называется одна из самых важных комплектующих всей системы двигателя вашего автомобиля. Сам по себе процесс ее затяжки довольно прост, так же как и промывка системы охлаждения двигателя. Для качественного выполнения работы потребуется только специальный набор инструментов и сами болты ГБЦ.

Оглавление:
1 В каких случаях необходима затяжка головки цилиндров?
2 От чего зависит момент затяжки болтов?
3 Основные рекомендации при затяжке болтов ГБЦ
4 Для чего применяется протяжка болтов ГБЦ?
5 Видео: затяжка головки блока цилиндров

В каких случаях необходима затяжка головки цилиндров?

Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.

Совет: ремонтируя замок зажигания на ВАЗ-2107, обязательно проверьте дальнейшую работу двигателя. Замена любого элемента, связанного с работой движка, сильно влияет на состояние и эксплуатацию головок цилиндров.

Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами. При этом главная причина кроется в исправлении неполадок по протечке смазки. Ведь если из корпуса двигателя масло начнет понемногу протекать, то уже через пару месяцев вы столкнетесь с проблемой работы цилиндров двигателя.

Протечка смазки происходит по разным причинам. Выделим основные из них:

  • Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.
  • Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты. Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км. Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.

Совет: не пытайтесь просто поменять прокладки в блоке цилиндров. При неправильно выставленном усилении они все равно будут стираться с той же скоростью, что и ранее использованные образцы.

От чего зависит момент затяжки болтов?

При оказании определенного усилия при затягивании ГБЦ нужно учитывать следующие факторы:

  • Наличие смазки между резьбой в отверстиях и самими болтами. Чаще всего используется смазка, состоящая из невязких типов моторных масел.
  • Текущее состояние отверстий в блоке цилиндров, резьбы и самих болтов. Если вы заметили, что один из болтов деформирован или резьба засорена, то сразу же прекратите затяжку, замените болт и очистите отверстие в блоке цилиндров. В противном случае будет недостаточно сильно закреплять прокладку, и смазка продолжит течь из двигателя.
  • Используются при затяжке новые болты или они уже использовались.  Новые болты имеют более высокое сопротивление, в результате значение момента затяжки сильно искажается. Если вы самостоятельно выставляете усилие, то обязательно проведите 2-3 цикла затяжки и раскручивания болта до упора. Затем выставите момент и затяните болт только на 50% от возможного максимального значения момента затяжки.

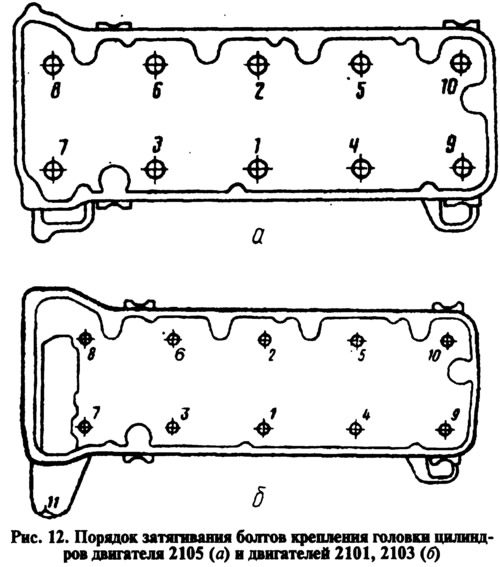

Схема затяжки болтов головки блока

  • Особое внимание уделите выбору правильно инструмента, в частности, динамометрического ключа. Чем точнее вы его подберете по размеру головки, тем меньше вероятность сбить резьбу. Самые точные значения момента затяжки получаются при использовании ключей, оснащенных циферблатным индикатором усилия.

Основные рекомендации при затяжке болтов ГБЦ

Для успешной затяжки ГБЦ своими руками придерживайтесь следующих рекомендаций:

  • Используйте инструкцию производителя автомобиля. В ней указываются точные значения усилия и момента, а также задается конкретный порядок установки ГБЦ при ремонте двигателя.
  • Проверяйте исходное состояние болтов. Если вы заметили срыв или искажение резьбы, то купите новые образцы.
  • Поверхность отверстия и резьбы болта должны быть абсолютно чистыми. Быстро почистить цилиндры можно с помощью проволочной щетки, которая используется, когда проводится покраска штампованных дисков.
  • При обнаружении «слепых» отверстий под болты ГБЦ, аккуратно используйте масло для смазки. В случае, если смазки будет больше, чем необходимо, вы не сможете установить болт до конца.

Совет: после затяжки обязательно смажьте резьбу при помощи пластичного герметика.

  • Если в блоке ГБЦ применены болты с типом TTY, то категорически запрещено повторно их затягивать. При максимальном усилии они могут просто разорваться и привести к разрушению прокладки.
  • При установке новой прокладки под болт обязательно нужно уточнить информацию по величине усилия и момента при затяжке.
  • Используя при затяжке болты специального типа TTY, необходимо будет выставить и затягивать их под четким градусом. Для этого вам понадобится соответствующий инструмент, имеющий в корпусе индикатор угла.

Инструмент, имеющий в корпусе индикатор угла

Для чего применяется протяжка болтов ГБЦ?

Если все болты блока цилиндров в порядке и не требуют замены, но момент намного ниже установленных производителем значений, необходимо провести протяжку болтов. Для этого вам понадобится следующий инструмент:

  • Специальный динамометрический ключ с индикатором момента;
  • Штангельциркуль или любая небольшая линейка.

Протяжка болтов блока цилиндров проходит в 4 основных этапа:

  1. Для начала, используя динамометрический ключ, нужно затянуть болты в указанном по рисунку, расположенном ниже, порядке до значения усилия 2,0 кг/см.

  1. Далее в том же порядке нужно пройти по второму кругу и дотянуть значение момент до показателя 8 кгс/м.
  2. По окончании работ нужно будет по 3-ему кругу довернуть болты до 90 градусов.

Важно: если у вас в машине установлен 16-ти клапанный силовой агрегат, то любые типы болтов на нем можно использовать повторно. Единственным ограничением являются болты, длина которых не доходит установленного нормой размера 95 мм.

Замена болтов ГБЦ и их затяжка – несложный процесс, который требует только использования специального инструмента и сноровки. Если вы выполняете данный тип работ первый раз, то обязательно следите за точностью момента и выставлением правильно угла затяжки.

Видео: затяжка головки блока цилиндров

сила затягивания, схема и очередность, фото и видео о том, как правильно затягивать болты ГБЦ

Автор:Виктор

Каждому автовладельцу, который столкнулся с ремонтом головки блока цилиндров, после выполнения задачи придется ставить этот элемент на место. Такая процедура подразумевает затяжку болтов ГБЦ. Если не сделать этого, может нарушиться герметичность агрегата. Ниже разберем, какой момент затяжки головки блока ВАЗ 2106 наиболее важен и что учитывать при установке устройства.

Содержание

Открытьполное содержание

[ Скрыть]

Когда необходимо делать затяжку?

Для начала рассмотрим, в каких случаях требуется делать протяжку болтов головки блока цилиндров двигателя автомобиля ВАЗ 2106:

  1. Если из-под ГБЦ выходит моторное масло. Проблема свидетельствует о повреждении или естественном износе прокладки головки блока. Необходимо произвести снятие и замену уплотнителя. Утечка также может быть связана с ослаблением болтов на ГБЦ. О наличии проблемы свидетельствуют масляные пятна, которые появились в месте соединения головки с блоком мотора.
  2. После выполнения ремонта силового агрегата. Если вы снимали крепления в автомобиле Нива или любом другом и перебирали двигатель, то для успешной сборки следует учесть порядок перетяжки и схему, а также силу затягивания винтов.
  3. В целях профилактики. Специалисты рекомендуют затягивать болты на головке блока цилиндров каждые 2-3 тысячи километров пробега. Когда двигатель работает в условиях вибраций, это может привести к ослаблению винтов, поэтому их надо периодически проверять и протягивать с соблюдением усилия.

Канал Гараж Ильича обнародовал видеоролик, который позволит разобраться в процессе натягивания болтов головки блока на «шестерке».

Как правильно затянуть?

Протянуть болты можно с помощью специалистов или самостоятельно. Если вы никогда прежде не сталкивались с необходимостью выполнения этой задачи, то ниже разберем, как сильно следует закручивать винты и в какой последовательности это делать.

Точно соблюдайте момент натяжки, поскольку если болты головки блока будут перетянуты, это приведет к появлению трещин и повреждению ГБЦ. Если это случится, автовладельцу придется выполнять капитальный ремонт агрегата. Рабочая поверхность отверстия, а также резьбового соединения винта должны быть максимально чистыми. Для очистки цилиндров можно использовать железную проволочную щетку. Если в ходе выполнения задачи вы обнаружили «слепые» отверстия для винтов головки, то осторожно используйте смазку для обработки. Если объем вещества больше, чем требуется, возникнут сложности с установкой штифта до упора.

Перед выполнением затяжки необходимо произвести визуальную диагностику состояния болтов. Если элементы крепления повреждены или изношены, их качество в целом низкое, то лучше не производить натяжку этими винтами, рекомендуется их поменять на новые.

Резьбу новых болтов рекомендуется смазать небольшим количеством моторного масла либо другим типом смазочного материала.

Инструменты и материалы

Чтобы обтянуть ГБЦ, подготовьте только один инструмент — динамометрический ключ, который позволит определить силу затягивания винтов. Приобрести ключ лучше всего в специализированном магазине или арендовать на СТО, поскольку этот инструмент может использоваться только для закручивания и обтяжки. Эксплуатация обычного гаечного ключа не позволит определить, сколько килограмм составляет сила затяжки.

При покупке болтов рекомендуется отдать предпочтение фирменным деталям. Обязательно посмотрите на резьбовую часть — она должна быть целая, без повреждений и дефектов, при их наличии осуществляется замена креплений.

Канал «Ремонт Двигателя! И интересное!» обнародовал ролик, где описаны все нюансы выполнения процесса натяжки.

Алгоритм действий

Необходима очередность и сила, когда вы будете тянуть болты головки блока цилиндров:

  1. В соответствии с размещенной ниже схемой произведите натяжку всех болтов при помощи динамометрического ключа. Момент затяжки на первом круге закручивания креплений составит около 3,5 — 4,1 кгс/м. Сначала натягиваются болты, которые находятся в центре головки блока — сверху и снизу. После этого завинчиваются два верхних и нижних крепления, установленные сбоку от винтов, расположенных в центре. Затем производится натяжка двух крайних болтов. Учтите, что сначала надо натянуть левые штифты, а потом правые. Винт под номером 11, расположенный внизу слева, трогать не надо.
  2. Это первый круг натяжки. На втором этапе производится затягивание болтов в аналогичном порядке. Только сила, с которой натягиваются элементы крепления инструментом, будет 10,5 — 11,5 кгс/м.
  3. На третьем этапе производится натяжение болта, который отмечен номером 11 на схеме. Сила затягивания этого винта должна быть 3,5 — 4,0 кгс/м.
 Загрузка ...

Фотогалерея

Фото схемы натяжки и процесса приведены ниже.

Видео

Пользователь Сергей Самарский снял видеоролик, где подробно показал и описал все нюансы процесса по самостоятельному затягиванию винтов головки блока цилиндров двигателя машины ВАЗ 2106.

Уточняем момент затяжки болтов гбц в процессе установки. Как правильно затягивать гбц и с каким усилием Затяжка гбц динамометрическим ключом

Приветствую вас друзья на сайте ремонт авто своими руками. Головка блока цилиндров (ГБЦ) – важный элемент силового узла, который лишь на первый взгляд кажется простым.

В составе механизма находятся свечи зажигания , газораспределительные клапана, блоки камер сгорания и так далее.

При этом сам блок цилиндров и его головка разделяются специальной прокладкой, выполненной из специального материала (как правило, сталеасбеста).

Фиксация головки и блока производится с помощью специальных болтов, которые всегда закручиваются с определенным усилием.

Нужна ли протяжка головки блока цилиндров?

На новых авто протяжка головки блока цилиндров в целях профилактики не обязательна.

Раньше производители обязывали делать эту работу уже при первом ТО, но в новых машинах такая необходимость отпала.

Если же вы – хозяин старого ВАЗа, Москвича или УАЗа, то делать такую работу придется намного чаще.

Необходимость протяжки может возникнуть в нескольких случаях:

При появлении течи масла в месте, где соединяется блок цилиндров и головка. Подобная неисправность может свидетельствовать о послаблении одного или нескольких болтов или же неисправности самой прокладки;

после ремонта. Бывают ситуации, когда ошибки в протяжке допускают «специалисты» на СТО. В этом случае приходится все переделывать;

периодическая проверка. Через 1-2 тысячи километров после ремонта головки блока цилиндров желательно открутить крышку и проверить момент затяжки. Бывают случаи, когда в процессе эксплуатации болты ослабляются.

Как выполнять работу?

Учтите, что для качественного выполнения работы вы должны внимательно изучить руководство по ремонту своего авто.

Там четко расписаны правила затяжки головки блока цилиндров, а именно:

  • Схема протяжки болтов;
  • необходимый момент силы затяжки;
  • типы болтов, которые необходимо применять для этой работы.

Эта информация может понадобиться в том случае, если один или несколько болтов требуют замены.

Да и вообще вопрос болтов для ГБЦ нуждается в детально рассмотрении. Не секрет, что сегодня производители используют более качественные изделия с лучшими характеристиками.

Так, на новых моторах все чаще применяются так называемые пружинные болты, которые достаточно затянуть один раз и больше не трогать. Более того, если нарушить это правило, то крепление, наоборот, будет ослабляться и болт может повредиться.

Многие опытные автолюбители устанавливают качественные прокладки, которые не «усаживаются» со временем. В этом случае вероятность ослабления протяжки можно свести к минимуму.

Если вы решились проверить момент затяжки болтов, то учитывайте порядок протяжки головки блока цилиндров и пользуйтесь исправным динамометрическим ключом.

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.

Напоследок давайте выделим основные советы, которые важно учитывать при выполнении такой работы:

Приводить их нет смысла, так как для каждой модели они могут различаться.

2. Во время протяжки болтов пользуйтесь только исправным динамометрическим ключом. Не надейтесь на свой «глазомер» и «старый добрый» гаечный ключ.

3. При любом подозрении на низкое качество болта – производите замену. Здесь принцип «да, пойдет» может привести к множеству проблем в дальнейшем.

Перед тем, как закручивать болты, обязательно проверьте чистоту резьбы и ее состояние.

Учтите, что вторичное применение пружинных болтов запрещено – вы все равно не добьетесь нормальной протяжки.

Как следствие, через несколько сотен километров масло начнет выдавливать из-под прокладки.

4. Особое внимание уделите выбору прокладки – на ней должен быть указан допустимый момент усилия (превышать его не желательно).

При этом убедитесь, что цифры на изделии хотя бы приблизительно соответствуют рекомендации производителя.

5. При наличии «слепого» болта крепления внимательно заливайте масло. В противном случае его можно «переборщить» и болт просто не затянется до нужного момента.

При наличии сквозного отверстия резьбу желательно обработать специальным герметиком.

Помните, что протянуть головку блока цилиндров не сложно. Главное – четко соблюдать требования производителя и учитывать рекомендации в статье. Удачи на дорогах и конечно же без поломок.

Затянуть болт? В чем проблема: гаечный ключ и… вперед, затягивай себе до упора.

Так подумает человек, который плохо себе представляет какое значение имеет правильный порядок затяжки болтов головки блока цилиндров. И к каким неисправностям двигателя может привести нарушение порядка и технологии затяжки болтов ГБЦ. На самом деле - это очень щепитильный вопрос, поэтому давайте разбираться.

Для чего автомобилисту знать порядок затяжки головки блока цилиндров?

Естественно, если у вас куча денежных знаков и даже вытряхивать пепельницу в салоне, вы едете на автосервис, то и незачем. Но для тех автолюбителей, которые хотят и могут производить ремонт автомобиля вообще, и в частности, эта информация лишней не будет.

Это важно! Прежде, чем мы поделимся с вами особенностями порядка затяжки ГБЦ, следует обратить ваше внимание на то, что у каждой модели двигателя существуют свои параметры затяжки болтов .

Не следует ни в коем случае, особенно при работе с ГБЦ современных авто, полагаться на свои знания и опыт, приобретенные при ремонте ГБЦ на других двигателях. Порядок затяжки и протяжка болтов головки блока цилиндров осуществляется в строгом соответствии с требованиями производителя к данному двигателю. Эти параметры вы без труда найдёте в мануале к ремонту и обслуживанию двигателя.

Знание порядка затяжки и подтяжки головки блока цилиндров вам понадобится не так часто. В случае, когда потребуется провести замену прокладки ГБЦ или при ремонте двигателя.

Какие общие особенности у технологии затяжки ГБЦ

Начнем с того, что по старой памяти эксплуатации отечественных моделей авто, многие автомобилисты переживают по поводу необходимости проведения профилактической протяжки болтов ГБЦ. Особенно после капитального ремонта двигателя или ремонта ГБЦ.

Протяжка головки блока цилиндров в современных двигателях не требуется. Это связано с тем, что для крепления головки к применяются
самозатягивающиеся болты или так называемые «пружинные болты».

Их характеристика такова, что после первой затяжки они уже не нуждаются в протяжке в период эксплуатации. Более того, протяжка головки блока цилиндров в данном случае может только повредить качеству болтов.

Если раньше, протяжка ГБЦ являлась одним из обязательных пунктов ТО автомобиля, то сегодня этот пункт можно применять только к устаревшим моделям двигателей Москвичей, ГАЗ и ВАЗ.

Правила затяжки головки блока цилиндров

При наличии разных параметров и характеристик, общие правила затяжки болтов, в принципе применимы при работе со всеми типами двигателей.

  • Обязательное использование параметров производителя по: порядку (схеме) затяжки болтов головки блока цилиндров и моменту силы затяжки.
  • При затяжке ГБЦ использовать только исправный и проверенный динамометрический ключ, но никак не простой гаечный ключ. В этом деле глазомер и надежда на мышечную память не помощники.
  • Обязательное требование – идеальное состояние болтов крепления ГБЦ: ни в коем случае не применять старые болты, не ставить перерезанные болты, проверять перед затяжкой состояние и чистоту резьбы. Повторное применение «пружинных» болтов уже не обеспечит необходимой силы затяжки, что в итоге приведет к протеканию масла из-под прокладки ГБЦ.
  • Категорически запрещается проводить дотяжку или подтяжку ГБЦ с болтами типа TTY (этот тип болтов используется в основном на алюминиевых ГБЦ). Болты TTY затягиваются не с моментом силы затяжки, а по установленному градусу. Данная информация должна быть в инструкции производителя.
  • При покупке прокладки для головки блока цилиндров у нее должна быть спецификация производителя, в которой указывается какой момент силы затяжки применим именно к данному типу прокладки. Это нужно учесть, чтобы цифры по моменту затяжки двигателя и моменту затяжки прокладки не расходились кардинально.
  • Если отверстие для болта крепления ГБЦ «слепое», то заливая в него масло перед затяжкой головки, постарайтесь не перелить. Иначе болт не дойдёт до конца. Если же отверстие сквозное и выходит в систему охлаждения, то перед вкручиванием болта, смажьте резьбу пластичным герметиком.

Если вы всё же приняли решение произвести дотяжку (протяжку) болтов головки блока цилиндров, то примите во внимание, что она производится: у двигателя с чугунной ГБЦ – на «горячую», т.е. минимум 80 0 температура двигателя, у двигателя с алюминиевой ГБЦ на «холодную».

Головкой блока цилиндров (или сокращенно ГБЦ) называется одна из самых важных комплектующих всей системы двигателя вашего автомобиля. Сам по себе процесс ее затяжки довольно прост, так же как и промывка системы охлаждения двигателя . Для качественного выполнения работы потребуется только специальный набор инструментов и сами болты ГБЦ.

В каких случаях необходима затяжка головки цилиндров?

Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.

Для чего применяется протяжка болтов ГБЦ?

Если все болты блока цилиндров в порядке и не требуют замены, но момент намного ниже установленных производителем значений, необходимо провести протяжку болтов. Для этого вам понадобится следующий инструмент:

  • Специальный динамометрический ключ с индикатором момента;
  • Штангельциркуль или любая небольшая линейка.

Протяжка болтов блока цилиндров проходит в 4 основных этапа:

  1. Для начала, используя динамометрический ключ, нужно затянуть болты в указанном по рисунку, расположенном ниже, порядке до значения усилия 2,0 кг/см.
  1. Далее в том же порядке нужно пройти по второму кругу и дотянуть значение момент до показателя 8 кгс/м.
  2. По окончании работ нужно будет по 3-ему кругу довернуть болты до 90 градусов.

Важно: если у вас в машине установлен 16-ти клапанный силовой агрегат, то любые типы болтов на нем можно использовать повторно. Единственным ограничением являются болты, длина которых не доходит установленного нормой размера 95 мм.

Замена болтов ГБЦ и их затяжка – несложный процесс, который требует только использования специального инструмента и сноровки. Если вы выполняете данный тип работ первый раз, то обязательно следите за точностью момента и выставлением правильно угла затяжки.

Видео: затяжка головки блока цилиндров

Затяжка головки блока цилиндров необходима при сборке двигателя внутреннего сгорания, после того, как было произведено снятие ГБЦ. Если головка была затянута неправильно, может ухудшиться качество работы всего ДВС, поскольку головка входит в систему камеры сгорания. После того, как была произведена затяжка болтов ГБЦ, получается единая система с блоком цилиндров. При установке ГБЦ не следует забывать про уплотнительную прокладку, которая монтируется между головкой и самим блоком. Если протяжка ГБЦ сопровождалась ошибками, имеется большая вероятность повреждений уплотнительной прокладки, болтов ГБЦ, а также отверстий под них.

Иногда на месте уплотнительной прокладки возникают течи, помимо этого, если головка блока цилиндра была затянута не до конца, возможен прорыв газообразных смесей в систему охлаждения двигателя внутреннего сгорания. Также имеется вероятность проникновения охлаждающей жидкости в масло. В итоге свойства антифриза и масла теряются, что приводит к поломке двигателя внутреннего сгорания. По этой причине следует знать порядок протяжки ГБЦ при помощи динамометрического ключа, а также знать и уметь правильно рассчитывать силу в момент затяжки ГБЦ.

Как осуществляется затягивание ГБЦ в ДВС

Вне зависимости от того, какой двигатель внутреннего сгорания используется в транспортном средстве, дизельный или бензиновый, устройство головки блока цилиндра и порядок затяжки его одинаковый. В двигателе внутреннего сгорания монтирован механизм ГРМ, который состоит из клапанов и распределительных валов . Отличительной чертой головки блока цилиндра является тот факт, что в ней находится часть камеры сгорания. В корпусе ГБЦ монтированы специальные каналы, через которые проходит охладительная жидкость и моторное масло.

Если был соблюден порядок протяжки ГБЦ, то обеспечивается полная герметизация камеры сгорания и всех её каналов. В итоге двигатель внутреннего сгорания работает на полную мощность, тем самым экономится бензин. Если же разборка ГБЦ была произведена с неправильным усилием затяжки, имеется риск возникновения трещин на самой головке. Объясняется это тем, что головка болта изготавливается из сплавов алюминия, сами же болты создаются из стали.

Учитывая тот факт, что ДВС во время функционирования сильно разогревается, его детали под воздействием высоких температур увеличиваются в размерах. Не стоит забывать, что сталь и алюминий будут расширяться в разной степени. По этой причине, если порядок разборки был нарушен, во время работы двигателя внутреннего сгорания создаётся неравномерное напряжение. Этим и объясняется необходимость уметь правильно протягивать ГБЦ.

Как заменить головку блока цилиндра правильно

Чтобы снять ГБЦ, необходим динамометрический ключ. Помимо этого, в наличии должны иметься специальные насади для инструмента и небольшое количества моторного масла. Перед тем, как снять головку блока цилиндра, настоятельно рекомендуется ознакомиться с инструкцией по ремонты и использования конкретного транспортного средства. Объясняется такая необходимость тем, что степень усилия затяжки на разных моторах имеет разные значения. Некоторые блоки цилиндра изготавливаются из алюминия, в некоторых двигатели внутреннего сгорания полностью сделаны из чугуна.

Степень усилия затяжки может отличаться даже на двигателях внутреннего сгорания от одного производителя. В мануле также содержится информация о порядке затяжки ГБЦ. Перед тем, как протянуть головку блока цилиндра, следует помнить о последовательности каждого шага.

Главное при затяжке ГБЦ – это помнить о том, что процесс должен осуществляться равномерно. Есть несколько рекомендаций, которые помогут осуществить сборку ГБЦ без ошибок.

  1. В процессе установке и последующей затяжки нет никакой разницы, участвует в установке корпус или одна деталь.
  2. Перед тем, как поменять ГБЦ, необходимо обработать болты в районе резьбы маслом.
  3. Затем болты поочередно вставляются и закручиваются в отверстия.
  4. Затем при помощи динамометрического ключа, согласно схеме затяжки ГБЦ, элементы крепления протягиваются. Изначально они закручиваются с маленьким усилием, после этого они затягиваются ещё 1 раз.
  5. Важным моментом является не только усилие, которые прилагается в момент затяжки. Большую роль играет и алгоритм установки. Во время затягивания болта крепления ГБЦ протяжка осуществляется, как правило от центра или креста на крест. Такой алгоритм действия уменьшает риск нанести повреждения ГБЦ и уплотнительной прокладке.
  6. У некоторых ДВС затянутые болты после 500 – 1500 километров пробега необходимо ещё раз потянуть.
    Объясняется это особенностями в конструкции мотора. В тех ситуациях, когда во время протяжки эксплуатировались пружинные болты, в дополнительном протягивании нет необходимости.

Наиболее распространённые ошибки

Ошибки и просчёты, которые будут описаны ниже, приводят к серьёзным повреждениям уплотнительной прокладки и других элементов мотора. Также после затяжки могут возникнут проблемы с мотором, которые в будущем могут привести к выходу из строя ДВС. Однако такое возможно в исключительных случаях.

  • Болты были затянуты слишком сильно.
  • Во время затяжки масло проникло в отверстия для элементов крепления.
  • Не использовались насадки для динамометрического ключа.
  • Ошибочно была выбрана неправильная длина болтов.
  • Порядок протяжки болтов был нарушен.

Нередко отверстие для крепления цилиндров может быть загрязнено или быть в ржавчине. Не всегда получается избавиться от нежелательных загрязнений, которые в дальнейшем могут помешать протяжки ГБЦ с необходимым усилием. Именно для этого рекомендуется обрабатывать резьбу маслом, однако не следует допускать проникновения масла в само отверстие. Этот процесс может привести к разрушению колодца после того, как болт будет вкручен. Из-за этого весь блок цилиндров придётся отдать в ремонт или даже заменить.

Принести дополнительные проблемы может попытка протянуть головку блока цилиндра без использования динамометрического ключа. Объясняется это тем, что без этого инструмента правильно рассчитать момент затяжки довольно трудно. Последствия бывают различные, но в большинстве случаев болты ГБЦ ломаются, в итоге приходится ещё раз снимать ГБЦ, чтобы удалить обломки и восстановить работу блока цилиндров.

Болты для протяжки ГБЦ, как правило, с головкой под шестигранник. Значительно реже они имеют головку квадратной формы. Если уплотнительная насадка износилась, при затяжке болтов она может провернуться. Тем самым грани болта будут «слизаны». В вышеописанной ситуации снимая болты обратно следует быть особенно аккуратным. Данный процесс может быть сильно осложнен «слизыванием». В мануале по ремонту ДВС говорится о том, что разрешается повторно эксплуатировать болты. Но практика показала обратное. Настоятельно рекомендуется менять элементы крепления при каждом снятии головки блока цилиндров.

Объясняется это тем, что после затяжки элементов крепления, они несколько вытягиваются и увеличиваются в длине. По этой причине необходимо проверить допустимую длину болта, информацию можно найти в мануале по эксплуатации ТС. Если норма была превышена, болт будет упираться в дно отверстия, тем самым произойдёт поломка либо самого элемента крепления, либо блока цилиндров.

Если рекомендуемый порядок затяжки элементов крепления не был соблюден, в системе создается перенапряжение, к которым не приспособлена алюминиевая головка блока цилиндров. Тем самым нарушается герметичность системы сгорания и ДВС теряет свою мощность, также увеличивается расход горючего. В той ситуации, когда повреждения касаются системы охлаждения или смазки, в камеру сгорания в ДВС может попасть рабочая жидкость, а это может привести к поломке мотора.

Не стоит исключать вероятность попадания масло в систему охлаждения или обратную ситуацию. Данная неисправность требует немедленного внимания, поскольку может привести к перегреву двигателя внутреннего сгорания, что ускорит износ запчастей и приведёт к заклиниванию мотора.

Соблюдать алгоритм протяжки ГБЦ следует для того, чтобы защитить блок цилиндров от мокроты, которая объясняется утечкой моторного масла.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Ремонт головки блока цилиндров (ГБЦ) — важный процесс, который определяет работу двигателя и автомобиля. А затяжка ГБЦ – это один из ключевых моментов общего ремонта узла. От качественной и правильной затяжки головки блока цилиндров зависит надежная, правильная и экономная работа мотора.

На что влияет затяжка головки блока цилиндров

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

В случае, если головка блока цилиндров затянута неправильно, или не в той последовательности, или слабо, это может повлечь за собой пробитие прокладки, которая устанавливается между ГБЦ и блоком цилиндров. После повреждения прокладки последствия трудно предсказать правильно. Чаще всего после такого вода из системы охлаждения попадает в моторное масло. Получается эмульсия, которая намного хуже моторного масла смазывает детали двигателя, а потому мотор может быстро «заклинить».

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя автомобиля.

Инструкция по затяжке болтов ГБЦ

Как уже упоминалось выше, для затяжки головки блока цилиндров пользуемся исключительно динамометрическим ключом. Рожковым или накидным ключами невозможно затянуть ГБЦ с нужным усилием, даже если воспользоваться дополнительными инструментами, ломиком или трубой.

Находящийся возле ручки динамометр показывает, какое усилие было применено при затяжке, а это требование должно быть выполнено точно. Допускается небольшое отклонение от требований, порядка 0,5 кг/м.

После того как взяли динамометрический ключ, запомните второе требование – порядок затяжки болтов (гаек) головки блока цилиндров. Порядок представляет собой определенную схему, которую нужно неукоснительно выполнять.

Первыми затягиваются центральные гайки (болты), а потом постепенно переходим к краю ГБЦ.

Существует несколько схем затяжки головки, и все они правильные. Главное — соблюдать «железное» правило: затягивать болты (гайки) парами от центра к краям. И не старайтесь сразу затягивать полностью, так можно перекосить головку. Затяжку проводите в три этапа: сначала болты (гайки) слегка подтяните, потом сильно подтяните, а затем окончательно сильно затяните. Для первой затяжки динамометр ключа выставите в положение 3 кг/м, дальше-больше. Промежуточная затяжка должна быть «озвучена» характерным потрескиванием. Этот звук означает, что гайка (болт) дотянут правильно. Опытные слесари рекомендуют делать затяжку болтов (гаек по диагонали).

После этого окончательно затяните ГБЦ, и мотор можно эксплуатировать. Динамометрический ключ выставляется в максимальное положение, которого требует руководство по ремонту данного автомобиля.

Важно! После щелчков, при окончательной затяжке, тянуть болты (гайки) дальше нельзя! Это приведёт к срыву резьбы.

После затяжки головки блока цилиндров дайте ей «отстояться». Чтобы не терять зря время, можно пока прикрутить коллектора, и другое снятое при разборке оборудование, натянуть цепь и т. д. Подождав 30-40 минут, сделайте контрольную затяжку.

Дело в том, что прокладка, которая ставится между головкой блока цилиндров и самим блоком двигателя, имеет свойство «усаживаться», т. е заполнять неровности и канавки, которые есть на поверхностях ГБЦ и блока, хотя невооруженным глазом они не заметны. Если контрольную затяжку проигнорировать, то в скором будущем прокладку «продавит», и ремонт двигателя придется повторить.

Болты с затяжной головкой - The Boston Globe

Q. Несколько лет назад инженер-механик сказал мне, что лучший способ отрегулировать эль в вашей машине для максимальной экономии топлива - это повернуть регулятор температуры вверх и оставить вентилятор на высоком уровне. Логика говорит, что вентилятор потребляет меньше энергии для работы, чем компрессор, и, увеличивая температуру, компрессор не должен работать так тяжело.

Но теперь я думаю, что когда вы повышаете температуру, горячий воздух из двигателя смешивается с холодным воздухом из эля. Так компрессор включен или выключен, или он переменный?

A. Сначала второй вопрос: некоторые автомобили просто постоянно включают и выключают компрессор, чтобы поддерживать правильное давление хладагента и, следовательно, соответствующее охлаждение. Другие используют компрессоры с переменной производительностью, а третьи используют дроссельный клапан в линии хладагента.

В некоторых автомобилях, особенно с автоматическим контролем температуры, воздух, нагретый в сердечнике нагревателя, смешивается с холодным воздухом из испарителя для регулирования температуры выходящего воздуха.Если это звучит неэффективно, это так.

При охлаждении автомобиля вентилятором расходуется меньше топлива, чем при его охлаждении холодным воздухом с приводом от компрессора. Таким образом, оставляя двигатель вентилятора на высоком уровне, вы должны использовать меньше энергии. В целом я не думаю, что это будет иметь большое значение.

Q. Я решил заменить прокладку головки блока цилиндров на моем Ford Escort. Когда я пошел в магазин автозапчастей, продавец настоял, чтобы мне понадобились новые болты с головкой. Я думаю, он пытается сократить счет на 30 долларов.

А. Я проверил цену вашего комплекта болтов, и указанные вами 30 долларов кажутся разумными. Большинство счетчиков запчастей не работают по заказу, так что этот парень действительно дает вам правильный совет.

В вашем Escort, как и во многих современных автомобилях, используется другой тип болта с головкой, чем мы привыкли. В старые добрые времена болт с головкой, как и большинство ответственных крепежных деталей, постепенно затягивался в два или три этапа до нужного момента. Использование динамометрического ключа позволило усилию зажима между головкой и блоком сжать прокладку головки настолько, чтобы герметизировать ее, не деформируя ее.

Потом были головки из алюминиевого сплава, прикрученные к чугунным блокам. Поскольку это разные металлы, блок и головка расширяются и сжимаются с разной скоростью, что значительно усложняет работу с прокладкой головки. Проблема в том, что обычная затяжка недостаточно точна. Затягивание болта растягивает его, одновременно стягивая головку и блок. Эти болты упруго деформируются и возвращаются к своим первоначальным размерам при ослаблении. Трение между головкой болта, его шайбой и головкой блока цилиндров неодинаковое.Два болта, затянутые с одинаковым моментом затяжки, могут иметь сильно различающееся усилие зажима.

Ваши одноразовые болты с головкой должны быть затянуты по другому критерию, а именно, за пределами их точки пластической деформации, точки, в которой они растягиваются и не возвращаются к своей исходной длине при ослаблении.

Эти болты с головкой необходимо затягивать совершенно иначе. Обычно обычные болты с головкой затягиваются крест-накрест в три этапа, до одной трети, двух третей, а затем до конечного момента затяжки.Стяжные болты затягиваются в последовательности «крутящий момент плюс угол».

В разных двигателях используются похожие, но разные последовательности и спецификации. Вот процедура для вашего конкретного эскорта.

Сначала затяните все болты в последовательности, указанной в руководстве по ремонту, с усилием от 30 до 44 фут-фунтов. Затем ослабьте их в той же последовательности на пол-оборота. Снова затяните их последовательно до 30–44 фунт-футов. Затем снова последовательно поверните все болты на 90 градусов. Затем снова поверните их все по порядку на последние 90 градусов.

И последнее замечание: я бы попросил кого-нибудь, кто знает головки блока цилиндров Escort, взглянуть на вашу. Если он покоробится, он просто снова взорвет прокладку головки блока цилиндров.

Майк Аллен - старший редактор журнала Popular Mechanics. Вопросы следует отправлять по электронной почте на адрес [email protected]

© Авторское право 2008 г., газета «Глобус».

Спецификация и установка болтов TTY

Основание болта

Болты эластичны по своей природе, что означает, что в пределах их диапазона упругости они будут растягиваться при увеличении нагрузки на болт. Пока болт не подвергается напряжению, превышающему его испытательную нагрузку (максимальная нагрузка, которую болт может выдержать и при этом вести себя эластично), он вернется к своей исходной длине после снятия крутящего момента. Однако обычные болты могут быть проблемой, когда они используются на алюминиевых головках, учитывая, что скорость расширения этого типа головки может растягивать типичные болты выше их предела текучести. Этого можно избежать, разработав и предложив более совершенные крепежные детали, соответствующие этим условиям.

Традиционно крутящий момент рассчитывается.Эта спецификация крутящего момента применяет надлежащую зажимную нагрузку к соединению с учетом трения, создаваемого резьбой и нижней стороной головки болта. Современные двигатели требуют более высоких зажимных усилий (из-за повышенного давления сгорания), чего нельзя достичь с помощью обычных болтов малого диаметра, которые обычно используются в этих двигателях. К сожалению, использование болта большего диаметра не является ответом, поскольку чем больше он болт, тем меньше он будет растягиваться. Помните, что растяжение болта - это то, как мы получаем максимальную зажимную нагрузку.

Болты определения крутящего момента до предела текучести

Используемые многими производителями, особенно в двигателях с алюминиевыми головками и в сочетании с прокладками головки из многослойной стали (MLS), болты с головкой T-T-Y (крутящий момент-предел текучести) спроектированы так, чтобы растягиваться в пределах контролируемой зоны текучести. Как только они достигают этой зоны, они поддерживают более точный и постоянный уровень зажимного усилия по всей поверхности сопряжения головки с блоком. Болты растягиваются до предела упругости, и во многих случаях растяжение приближается к пределу упругости болтов, постоянно растягивая его.

Достижение точной зоны текучести (для максимального усилия зажима) достигается путем затяжки болтов до определенного крутящего момента, а затем поворота болтов на заранее определенное количество градусов. Поворот болтов на заданное количество градусов и размещение крепежа в зоне текучести будет учитывать «разброс нагрузки зажима» или отклонения из-за таких условий, как тип сборочной смазки, состояние резьбы болта и отверстия под болт, а также качество поверхности крепежа.

15 ошибок при установке, которые повредят вам голову (прокладка)

Какие три маленьких слова боится услышать любой моторхед?

Прокладка выдувной головки.

Выдувная прокладка головки блокада приведет к дорогостоящему ремонту, бесчисленное количество часов работы в гараже, или и то, и другое!

Так что лучше всего постараться избежать этого ... неудачное развитие .

Перегоревшие прокладки могут быть вызваны детонацией, неправильным охлаждением двигателя или неправильной установкой.

Итак, каких 15 наиболее распространенных ошибок при установке следует избегать при установке новых прокладок?


Ошибка 1: неподходящий материал прокладки

Убедитесь, что вы выбрали технологию прокладки головки, подходящую для предполагаемого использования вашего двигателя:

- Однослойная стальная шайба с тиснением , если вы хотите увеличить степень сжатия и мощность.

- Composite для общего использования на вашем стандартном двигателе.

- Композит с кольцом из медной проволоки для вашего высокопроизводительного двигателя с алюминиевыми головками блока цилиндров.

- Композитный материал с кольцом из стальной проволоки для вашего служебного или уличного / разгонного автомобиля с принудительным индукционным двигателем.

- Многослойная сталь для вашего мощного уличного или гоночного автомобиля с принудительным индукционным двигателем.


Ошибка 2: неправильное обращение

Перед установкой прокладки головки вы должны вымыть руки .

В противном случае существует риск попадания жира и грязи на поверхность прокладки. И после загрязнения головка или прокладка не смогут обеспечить надлежащее уплотнение.

Еще одна ошибка - положить чистую головку блока цилиндров на пол.

Вес головы будет давить на себя, в результате чего грязь прилипает к ее поверхности.

И снова любое поверхностное загрязнение приводит к неидеальной герметизации.


Ошибка 3: Отсутствие проверки на плоскостность

Не забывайте проверять плоскостность ГБЦ и поверхностей блока.

Вы можете сделать это, поместив линейку на обе поверхности. Используйте щуп для определения лишнего зазора.

Помните: если у вас слишком большой зазор, тестируемая поверхность будет не такой плоской, как требуется для сохранения надлежащего уплотнения.

Поверните компонент на поверхность перед продолжением установки.


Ошибка 4: игнорирование недостатков

Не продолжайте установку, если вы заметили, что на головке блока цилиндров или блоке есть точечная коррозия, небольшие трещины, выступы или углубления.

Любые дефекты, даже самые незначительные, могут привести к утечкам.

Замена компонента на поверхность решит все проблемы.


Ошибка 5: Неправильная очистка поверхности палубы

Убедитесь, что поверхность деки очищена от остатков старой прокладки. Если останется мусор, уплотнение вашей новой прокладки будет повреждено.

Для очистки нанесите средство для удаления прокладок или обезжириватель для поверхностей и с помощью металлической щетки удалите остатки.

Не забудьте использовать неметаллический скребок для алюминиевых головок!


Ошибка 6: Неправильное использование герметиков

Если вы устанавливаете одну из тех старых тисненых стальных прокладок, вам понадобится герметик для холодного уплотнения двигателя.

Но большинство современных прокладок не нужно покрывать какими-либо герметиками.

И если вы устанавливаете прокладку с покрытием, избегайте использования химических уплотнений. Например, силиконовые герметики RTV могут серьезно повлиять на химические вещества, уже обнаруженные на вашей новой прокладке.Это может привести к порче и повреждению прокладки.

Более того, когда головка зажимается, силикон RTC может стекать в рубашки охлаждения или камеру сгорания.


Ошибка 7: Болты с поврежденной головкой

Полностью избегайте использования загрязненной или поврежденной резьбы.

Это даст вам ложные показания крутящего момента. И это снижает усилие зажима болта.

Перед установкой проверьте всю резьбу болтов.И заменить деформированные и изношенные резьбы.


Ошибка 8: Невыполнение осмотра отверстий под болты головки

Даже если все болты с головкой под головку совершенно новые, не имеет значения, деформированы ли отверстия для болтов или загрязнены.

В большинстве случаев вам необходимо выполнить спусковой кран в каждое отверстие.

А что делать, чтобы верхняя резьба не выходила за поверхность настила после затяжки болтов ? Заранее снимите фаски на вершинах отверстий .


Ошибка 9: Использование старых болтов

Никогда не переустанавливайте болты TTY.

Это связано с тем, что они немного эластичны и растягиваются после установки, чтобы усилить зажимное усилие крепежа.

И в большинстве случаев это растяжение действительно постоянное.

Если использовать их более одного раза, эти болты могут растянуться слишком сильно, что снизит силу зажима.


Ошибка 10: Невозможность проверить длину болтов

Как гласит популярная поговорка: «Дважды отмерь, один раз установи.”

Необходимо убедиться, что у вас есть болты правильной длины. И, во-вторых, каждое отверстие под болт соответствует правильной длине.

Это необходимо, поскольку для отверстий под болты требуются болты разной длины.

Наконец, измерьте каждый болт и сравните его с остальными, чтобы убедиться в растяжении.


Ошибка 11: Заедание головки цилиндров

В случае алюминиевых головок блока цилиндров под болты необходимо подложить шайбы из закаленной стали.

Это сделано для того, чтобы избежать истирания поверхности головки, а также выравнивания зажима на более мягкой алюминиевой поверхности.


Ошибка 12: неправильное использование динамометрического ключа

Мой совет: не используйте дешевый динамометрический ключ.

Почему?

Он не даст вам точных показаний крутящего момента, необходимых при закручивании болтов с головкой.

Избавьте себя от головной боли - используйте качественный динамометрический ключ, чтобы затянуть болты головки за минимум на 3 шага.Затягивайте, пока не получите требуемый крутящий момент.

И пока вы затягиваете, делайте плавные движения. Резкие рывки могут привести к ошибочным показаниям!


Ошибка 13: Игнорирование правильной последовательности затяжки и технических характеристик

Разве это не очевидно?

Рекомендуемые характеристики крутящего момента и формы важны для правильной установки.

А когда вы затягиваете болты, делайте это плавно и постепенно не менее чем за 3 шага для получения сильного и равномерного усилия зажима.


Ошибка 14: Пропуск повторной затяжки при необходимости

Следуйте специальной инструкции по установке прокладки головки блока цилиндров.

Для некоторых типов может потребоваться повторная затяжка болтов головки. А если нужно, сделай это.

Дайте двигателю поработать до нормальной рабочей температуры и выключите его.

При необходимости затяните болты, пока двигатель прогрет.

Но если вы используете алюминиевые головки цилиндров, вам следует подождать, пока ваш двигатель полностью остынет, до повторной затяжки.


Ошибка 15: Не стравливают воздух из системы охлаждения

Перед установкой новых прокладок головки блока цилиндров рекомендуется удалить воздух из системы охлаждения.

Это позволит избавиться от проблемных воздушных карманов, которые в противном случае могут нагреться. Это тепло может передаваться вашим новым прокладкам, в результате чего они увеличиваются в размерах.

И это сгладит уплотнение горения.

Как избежать выдергивания резьбы и болтов с головкой

«Что-то не так.”

Стив Брюле из компании

Westech затягивал болты головки на двигателе LS 6.0L с железным блоком, который только что получил новый набор головок. Мы использовали шпильки с головкой ARP, и в спецификации крутящего момента требовалось 70 фунт-футов крутящего момента. Но что-то определенно было не так, и Стив чувствовал это по динамометрическому ключу. Когда он приложил более 60 фунт-футов, сопротивление динамометрического ключа казалось, что либо шпилька выходит из строя, либо резьба вырывается из блока.

Именно тогда я вспомнил недавнюю дискуссию с Крисом Рашке из ARP, в которой он сказал мне, что в ARP недавно поступили технические звонки по поводу вытягивания резьбы из блока и даже некоторых отказов болтов головок, которые, по-видимому, были вызваны чрезмерным затягиванием.

Так объяснил это Рашке:

«Что касается литья и обработки головок цилиндров, наш мир 21-го века стал намного лучше. Обработка с ЧПУ и превосходная оснастка позволили создать отличные алюминиевые отливки с очень гладкой поверхностью в точках крепления болтов с головками. Это, по-видимому, относится ко всем двигателям последних моделей, таким как двигатели Coyote, Modular и EcoBoost Ford, Chrysler Hemi V8 и двигатели семейства GM LS. Это также может быть легко применимо к любой новой высокопроизводительной алюминиевой головке блока цилиндров, которая подвергается механической обработке с ЧПУ.”

Примерно 50 процентов от общего крутящего момента для создания заданной зажимной нагрузки требуется только для преодоления трения между нижней стороной болта с головкой и верхней частью шайбы или, в данном случае, между шайбой и гайкой.

В чем проблема?

Вот что обнаружил ARP. В недавнем прошлом производственные процессы ARP улучшили качество обработки болтов головки и шайб шпилек головки. Эта превосходная отделка также имела непреднамеренный эффект уменьшения трения между шайбой и точечной поверхностью головки блока цилиндров. Это в сочетании с улучшенным маслом, снижающим трение, используемым в большинстве двигателей, привело к непредвиденным последствиям.

Вот как это работает.
На любом крепежном элементе, когда к болту прилагается крутящий момент для создания заданной зажимной нагрузки, создается трение.

В качестве примера возьмем болт с головкой. Изготовитель болтов испытывает свои болты, чтобы создать заданную зажимную нагрузку, которая позволит прокладке головки правильно уплотнить. Эта зажимная нагрузка требует определенного крутящего момента на крепежном элементе. Например, в качестве числа мы выберем 70 фунт-футов.Из этой величины крутящего момента, прилагаемого к болту, примерно от 50 до 55 процентов этого крутящего момента используется для преодоления трения между нижней стороной головки болта и шайбой головки болта. Еще примерно 30-35 процентов используется для преодоления трения в резьбе. Это оставляет от 10 до 15 процентов остающегося крутящего момента на растяжение болта и создание желаемой зажимной нагрузки.

Частично причина того, что шайбы болтов головки имеют тенденцию вращаться, заключается в том, что поверхность пятна на большинстве современных двигателей стала очень гладкой благодаря высококачественной обработке с ЧПУ.Добавьте к этому очень гладкую поверхность шайбы болта головки блока цилиндров, и вот почему шайба имеет тенденцию вращаться под нагрузкой.

Давайте рассмотрим эти цифры в перспективе. Из типичного крутящего момента 70 фунт-футов на шпильке головки ARP, как в нашем первоначальном примере, полные 59-60 фунт-футов из 70 используются для преодоления трения, а 35 фунт-футов (50 процентов) используются для преодоления трения. под головкой болта или между гайкой и шайбой на шпильке с головкой.

Это трение предполагает, что шайба остается устойчивой под нагрузкой.Но если эта шайба головного болта достаточно гладкая, она может поворачиваться при приложении нагрузки. Это эффективно превращает шайбу в подшипник, уменьшая трение. Если эта вращающаяся шайба снижает трение хотя бы на треть, это дает еще 10-15 процентов крутящего момента для растяжения болта. Как вы, наверное, догадались, это радикально увеличивает фактический крутящий момент, необходимый для растяжения болта. Этот дополнительный крутящий момент либо приводит к выходу болта из строя, растягивая его сверх предела текучести, либо этот дополнительный крутящий момент вытягивает резьбу из блока.Обе эти ситуации лучше избегать.

То, что Стив почувствовал, когда он достиг точки, когда динамометрический ключ почувствовал, что болт растягивается, на самом деле было вращением шайбы шпильки головки - и, следовательно, уменьшением трения. У Стива достаточно опыта, чтобы знать, что, поскольку это казалось неправильным, он прекратил прилагать дополнительный крутящий момент до того, как был нанесен какой-либо ущерб.

На этом LS 6.0L мы столкнулись с проблемой, когда шайба под этой гайкой шпильки головки начинала вращаться, когда крутящий момент достигал примерно 55 фунт-футов.Эта вращающаяся шайба действовала как подшипник, уменьшая трение, и если бы мы подошли к фактической спецификации ARP 70 фунт-фут, возможно, мы могли бы натянуть резьбу в блоке или выдать шпильку.

Исправление в

Эта странная ситуация произошла из-за сочетания более гладкой поверхности шайбы болта головки блока цилиндров с более гладкой поверхностью поверхности многих новых головок цилиндров. Хорошая новость в том, что исправить это очень просто и ничего не стоит. Простое решение ARP - просто придать шероховатость поверхности одной стороны шайбы болта с помощью наждачной бумаги с зернистостью 60, и проблема будет решена.

Исправить легко. Мы снимали гайки шпилек на этом двигателе по одной и шлифовали шайбы с одной стороны по длине наждачной бумагой с зернистостью 60, чтобы создать грубую отделку, которую вы видите здесь. Это все, что нужно.

Их рекомендация - протолкнуть шайбу со стороны головки блока цилиндров на длину 12 дюймов наждачной бумагой с зернистостью 60 три раза. Это создаст грубую отделку, которая предотвратит вращение шайбы при приложении крутящего момента. Конечно, вы уже должны знать, что все качественные шайбы для болтов имеют радиус, встроенный в шайбу, который предназначен для дополнения небольшого радиуса, созданного под головкой болта, чтобы свести к минимуму создание точки излома под напряжением. Это означает, что вы должны создать шероховатую поверхность со стороны головки блока цилиндров шайбы, чтобы предотвратить ее вращение.

Мы приложили шероховатую сторону шайбы к головке блока цилиндров, повторно затянули каждую шпильку до 70 фунт-футов, шайба не вращалась, и ангелы обрадовались.

На наборах шпилек головок ARP нет радиуса, потому что в этом нет необходимости. В этом случае не имеет значения, какая сторона шайбы отшлифована, если шероховатая сторона обращена к головке блока цилиндров.

Еще одна критическая проблема - правильное использование смазки.ARP рекомендует использовать Ultra-Torque, который следует размещать только между шайбой и головкой болта или гайки, если это шпилька. Старайтесь по возможности использовать минимальное количество смазки со стороны шайбы и головки блока цилиндров. Сухой продукт предпочтительнее, но это не всегда возможно. Это поможет предотвратить вращение стиральной машины.

Это не обязательно проблема вторичного рынка. У производителей оригинального оборудования были аналогичные проблемы, и, по крайней мере, Chrysler решил эту проблему. ARP показала нам, что Chrysler теперь интегрирует маленькие собачки или зубцы на внешний край шайбы болта головки блока цилиндров, где она соприкасается с головкой блока цилиндров.Эти зубцы будут захватывать головку и предотвращать вращение шайбы при затягивании болта головки, сохраняя надлежащий крутящий момент.

Высококачественные болты с головкой, такие как эти детали ARP, имеют радиус, который всегда должен быть обращен к нижней стороне болта с головкой. Шайбы, используемые со шпильками, не нуждаются в этом радиусе.

Используйте смазку

Смазка для крепежа - важный фактор в этом общем уравнении. Раньше мы всегда покрывали шайбы головных болтов маслом с обеих сторон шайбы, но очевидно, что это неправильный путь.Гораздо лучшее решение - сохранить поверхность пятна головки блока цилиндров и сторону шайбы со стороны головки блока цилиндров как можно более сухими и без смазки. Это увеличивает трение и предотвращает вращение шайбы.

Это стандартный болт с изменяемым крутящим моментом до предела текучести для последней модели Hemi. Обратите внимание на маленькие зубцы или собачки, расположенные по внешнему диаметру шайбы. Это предотвратит вращение стиральной машины.

На стороне шайбы со стороны болта или гайки ARP рекомендует использовать смазку Ultra-Torque.Хотя некоторые производители двигателей, вероятно, всегда будут использовать моторное масло, ARP в ходе испытаний показала, что повторяющийся крутящий момент с использованием моторного масла резко меняет трение. Установление надлежащей зажимной нагрузки на работоспособный двигатель важно, поэтому нет смысла рисковать, что зажимная нагрузка между крепежными деталями не является постоянной из-за смазки. Вот почему ARP создал Ultra-Torque. Он не только снижает трение, но и обеспечивает большую стабильность в нескольких приложениях крутящего момента. Таким образом, нагрузка зажима остается стабильной.

Болт с головкой под головку - довольно простое устройство, но при разработке такого качественного продукта, как застежка ARP, потребовалось много инженерных решений. Небольшие знания имеют большое значение для уменьшения проблем. Нам просто нравится передавать эту информацию, которая, надеюсь, теперь сделает вашу жизнь немного проще.

Руководство по ремонту Chevrolet Sonic: Установка головки блока цилиндров - Головка блока цилиндров - Блок цилиндров - Двигатель

Специальный инструмент

EN-45059 Комплект датчика угла крутящего момента

Эквивалентные местные инструменты см. Специальный инструмент.

  1. Очистите уплотнительные поверхности.
  2. Проверьте, нет ли ровной поверхности.
  • Блок цилиндров, головка цилиндров
  • Прямая кромка, щуп
  • Установите прокладку головки блока цилиндров.
  • Установите головку блока цилиндров.

  • Осторожно:

    См. Предупреждение о крепежных деталях.

    Осторожно:

    См. Предупреждение о крутящем моменте для крепежа.

    Примечание:

    Соблюдайте правильную последовательность затяжки.

  • Установить НОВЫЕ болты крепления головки блока цилиндров.
  • Затяните болты (1) за 5 проходов. Используйте комплект датчика EN-45059 :
    • Первый проход на 25 Y (18 фунт-футов)
    • Второй проход до 90 °
    • Третий проход на 90 °
    • Четвертый проход до 90 °
    • Пятый проход до 45 °
    Головка блока цилиндров Разобрать
    Специальные инструменты Клещи / съемники EN-840 Компрессор пружины клапана EN-8062 EN-8062-5 Адаптер EN-50717-2 Компрессор в сборе из комплекта EN-50717 Эквивалентные региональные инструменты см. В Специальном инструменте...
    Снятие головки блока цилиндров
    Ослабьте 12 болтов крепления головки блока цилиндров в указанной последовательности. Используйте следующее процедура: Ослабьте болты крепления головки блока цилиндров на 90 градусов. Ослабьте болты крепления головки блока цилиндров на 180 & ...
    Другие материалы:

    Предупреждение об обращении и хранении модуля наддува SIR
    Предупреждение: при переноске неразвернутого модуля инфлятора: Не переносите модуль инфлятора за провода или разъем.Убедитесь, что отверстие подушки безопасности направлено от вас. При хранении неразвернутого модуля инфлятора: Убедитесь, что отверстие подушки безопасности направлено в сторону от поверхности ...

    Регулировка зеркала
    Наружные зеркала Наружные зеркала с ручным управлением Перемещайте элемент управления вверх, вниз или из стороны в сторону, чтобы настроить зеркало. См. Ручные зеркала. Наружные зеркала с электроприводом Для автомобилей с зеркалами заднего вида с электроприводом: Выберите зеркало, переместив селекторный переключатель в положение L для водителя. с...

    Замена выпускной трубы нагревателя корпуса дроссельной заслонки (LUW)
    Замена выпускной трубы нагревателя корпуса дроссельной заслонки Вызывать Компонент Имя Предварительная процедура Слейте воду из системы охлаждения. См. Слив и наполнение системы охлаждения. 1 Шланг для удаления воздуха из охлаждающей жидкости двигателя ...

    © 2014-2021 Авторские права www.csmans.com


    0,0127

    Официальный веб-сайт ARP

    Нужно ли мне повторно затягивать болты или шпильки головки?

    Если вы будете следовать инструкциям по установке ARP, повторная затяжка не потребуется. Тем не менее, это может быть необходимо при определенных обстоятельствах, если этого требуют инструкции производителя прокладки, особенно если было установлено огневое кольцо.ARP не рекомендует производить повторную затяжку на горячем двигателе.

    Нужна ли смазка для болтов или шпилек?

    Мы рекомендуем использовать смазку ARP Ultra-Torque для обеспечения равномерного и точного зажимного усилия и предотвращения заедания резьбы. Это особенно важно для крепежных изделий из нержавеющей стали. Смазочное масло следует использовать под головкой болта или опорную поверхность гайки и на резьбе, если не используется нить герметик.

    Могу ли я использовать Loctite или любой резьбовой фиксатор вместо сборочной смазки ARP Ultra-Torque?

    Да, можно.Некоторые производители двигателей используют синий Loctite на конце шпильки, которая входит в блок. НЕ используйте Loctite для гаек шпилек с головкой или основных шпилек. Перед нанесением смазки всегда проверяйте чистоту резьбы. При использовании Loctite убедитесь, что вы собрали детали до того, как Loctite застынет. Вы можете использовать Loctite вместо ARP Ultra-Torque, но не используйте их вместе.

    Должен ли я использовать Ultra-Torque?

    Мы потратили два года на разработку ARP Ultra-Torque и создали то, что мы считаем идеальной смазкой для крепежных деталей.Все наши значения крутящего момента основаны на использовании Ultra-Torque. Мы не предоставляем значения крутящего момента для использования с любыми другими смазочными материалами для узлов крепежа (такими как моторное масло, молибденовая смазка и т. Д.). Используйте эти другие смазочные материалы на свой страх и риск, поскольку их использование может привести к поломке детали или двигателя, в отношении чего мы не несут ответственности.

    Нужно ли смазывать резьбу болтов, идущих в блок?

    Да. На глухих отверстиях нанесите небольшое количество смазки ARP Ultra-Torque на резьбу.Если шпильки выступают в водяную рубашку, вам необходимо очистить резьбу в блоке, чтобы удалить всю охлаждающую жидкость и остатки масла. Нанесите обильное количество герметика для резьбы ARP или высокотемпературного герметика для резьбы. Не применяйте ARP Ultra-Torque, если вы используете герметик для резьбовых соединений.

    Можно ли повторно использовать болты и шпильки ARP?

    Да. Если крепежные детали установлены и затянуты правильно и не имеют видимых признаков повреждения, их можно использовать повторно.Если на них видны признаки истирания резьбы или коррозии, их следует заменить. В случае стержневых болтов, если какой-либо из них приобрел постоянный набор и растянулся на 0,001 дюйма или более, вы должны немедленно заменить их. См. Страницу 29 в каталоге для получения более подробной информации об этом важном измерении.

    Могу ли я сначала установить шпильки в блок?

    После пробной установки шпилек в блок, как правило, легче удалить шпильки, надеть прокладку головки и головку на блок и установить шпильки.Это снизит вероятность повреждения верхней резьбы шпильки и царапания монтажных отверстий цилиндра. Если в блоке нет установочных штифтов, вы можете использовать шпильку для совмещения прокладки и головки.

    Фаска на внутреннем диаметре шайбы идет вверх или вниз?

    Сторона шайбы с фаской поднимается вверх по направлению к головке болта. Фаска предназначена для создания зазора по радиусу между стержнем болта и головкой болта.

    Шпильки с головкой входят только в руки или вручную?

    Да, шпильки ГБЦ устанавливаются только вручную. За исключением использования шестигранного ключа на шестиграннике, протянутом в конце шпильки (для облегчения установки, а не для приложения крутящего момента), не используйте никаких инструментов для установки их в блок. Однако чрезвычайно важно убедиться, что штифты полностью вставлены в отверстие в блоке и не заедают за поврежденную или корродированную резьбу в блоке, что мешает шипу полностью сесть.На это часто указывают, когда резьба шпильки выходит за поверхность деки.

    Я слышал, что у некоторых людей были проблемы с утечкой воды из недавно установленных шпилек ГБЦ. Как убедиться, что у меня нет такой же проблемы с моими новыми головками ARP?

    Перед установкой новых шпилек с головкой очень важно, чтобы у вас была чистая резьба как на блоке, так и на шпильках. Во-первых, очистите все резьбы в блоке с помощью резака для чистки резьбы, а НЕ обычным метчиком.Нарезчики резьбы сконструированы таким образом, что они не удаляют материал с резьбы, а просто удаляют мусор и коррозию. Убедитесь, что вы прошли до конца резьбы на дне отверстия. Затем очистите все отверстия в блоке с помощью очистителя тормозов или карбюратора, чтобы удалить весь мусор. Убедитесь, что резьба на новых шпильках чистая. Используйте обильное количество герметика для резьбы ARP, высокотемпературного силикона или Loctite, чтобы не было воздушных карманов, которые могут вызвать утечки. Затем следуйте инструкциям ARP по установке крепежа.

    Совпадают ли рекомендации ARP с крутящим моментом со спецификациями производителя транспортного средства?

    Иногда ARP рекомендует использовать характеристики крутящего момента, которые отличаются от характеристик производителя, но не всегда. Наши комплекты разработаны для конкретных применений с учетом необходимой зажимной нагрузки, которую мы пытаемся достичь, типа материала, материала блока или головки и т. Д. Для достижения нашей целевой зажимной нагрузки может потребоваться другое значение крутящего момента, отличное от того, которое завод кричит.

    Число крутящего момента / растяжения, указанное для моего шатуна после продажи, отличается от того, которое ARP называет для того же болта. Какую спецификацию я использую?

    Обратитесь к производителю стержней и используйте их значение крутящего момента / растяжения.

    Какой размер сверла мне нужен для шпилек колеса?

    Чтобы определить, какой размер сверла вам нужен, вам необходимо знать материал вашей оси / ступицы и диаметр накатки шпильки колеса.В разделе «Ступицы колес» каталога на страницах 100 и 101 представлена ​​вся информация, необходимая для просверливания отверстий правильного размера и обеспечения правильной установки. https://arpcatalog.com/100/

    Важность знания (и следования) характеристик крутящего момента

    Применение точно нужного крутящего момента важно для обеспечения надлежащего зажима, например, между блоком двигателя и натяжителями или холостыми шкивами. Многие механики уверены, что затягивают болты и гайки без использования динамометрического ключа, однако эксперименты показали, что подавляющее большинство из них не может получить более или менее правильный крутящий момент.И последствия приложения слишком большого или слишком малого крутящего момента могут быть ужасными, как мы обсудим ниже.

    Последствия чрезмерного или недостаточного крутящего момента

    Недостаточный крутящий момент

    Работающие двигатели склонны к вибрации. Когда вы прикладываете точно нужное количество усилие крепления , вы можете быть уверены, что болт перенесет «удары», а также нагрузку ремня на основную часть двигателя, которая их поглотит. В случае недостаточного крутящего момента именно шпилька или сам болт испытывают все удары, вызывая сдвиг .В качестве альтернативы вибрации двигателя могут привести к отвинчиванию болта или гайки, что приведет к смещению натяжителя. Это, в свою очередь, приведет к неправильному натяжению ремня и, в конечном итоге, к повреждению ремня и / или двигателя .

    Шкив слева установлен на блок цилиндров (1) с недостаточным крутящим моментом (3a) , создавая низкую зажимную нагрузку (4a) между опорой шкива и блоком двигателя. Нагрузка от ремня (2) передается непосредственно на стержень болта (5a) , создавая эффект срезания, вызывая отказ болта (6a) . Шкив справа прикреплен к блоку двигателя (1) с соответствующим крутящим моментом (3b) , создавая правильную зажимную нагрузку (4b) . Нагрузка от ремня (2) передается на блок цилиндров, а не только на стержень болта (5b) ; устранение эффекта сдвига (6b) .

    Чрезмерный крутящий момент

    Тем не менее, слишком большой крутящий момент одинаково вреден, поскольку повреждает нейлон или пластик в некоторых натяжителях или натяжных шкивах, а также подшипник или повреждает резьбу болта или гайки. Более того, если это произойдет, например, с алюминиевой головкой блока цилиндров, резьба винта в алюминиевом блоке цилиндров будет необратимо повреждена, и впоследствии будет невозможно снова достичь правильной зажимной нагрузки .

    Записка на узком пространстве

    К настоящему времени должно быть ясно, что точное соблюдение требований к крутящему моменту и использование динамометрического ключа имеет значение. Пространство довольно узкое? Специальный динамометрический ключ закроет сделку. Также обратите внимание, что не для всех болтов M8 или M10 требуется одинаковый момент затяжки!

    Специальные настройки крутящего момента

    При затяжке гайки / болта приложение только предписанного значения крутящего момента в Нм не гарантирует достижение желаемого усилия зажима; поскольку испытания показали, что возможны довольно большие различия в зажимах.Вот почему многие современные руководства рекомендуют также использовать угол крутящего момента сверх значения крутящего момента (например, 20 Нм + 45 °). Это гарантирует гораздо более точный результат. Кроме того, есть особые случаи, когда в руководстве вам будет предложено приложить крутящий момент, подождать несколько секунд, снова применить крутящий момент, подождать еще немного (и так далее), чтобы гайка или болт успокоились - или, другими словами, : для обеспечения желаемого зажима. Кроме того, 45 Нм + 45 ° + 45 ° - это не то же самое, например, 45 Нм + 90 °.Между двумя поворотами на 45 ° болт «осядет».

    Совет по использованию Loctite

    Чтобы предотвратить случайное ослабление, многие гайки и болты закреплены с помощью Loctite . Однако будьте осторожны с использованием этого клея в глухом отверстии: нанесение Loctite на болт может закрыть его резьбу, а это значит, что воздух из глухого отверстия не может выйти, когда вы закрутите болт. Сжатый воздух в отверстии может деформироваться. ваше чтение количества приложенного крутящего момента (например,грамм. 20 Нм, а реально цифра ниже). Вот почему мы советуем наносить клей на дно глухого отверстия , а не на сам болт. Естественно, вы должны убедиться, что болт действительно контактирует с клеем.

    .
