Порвало ремень грм – Порвался ремень ГРМ, какие будут последствия. Что будет и что «реально» делать?

Содержание

Порвался Ремень ГРМ Последствия (Признаки Причины ТОП 1)

Некоторые автомобили, такие как Subaru, оснащены двигателями специальной конструкции, а это означает, что если ремень ГРМ порвался во время движения, нет повреждений внутренних частей двигателя у этих автомобилей. Другие автомобили не имеют такого рода двигателя и обрыв ремня ГРМ чреват просто огромными финансовыми вложениями в ремонт мотора, либо вообще его заменой, как «повезет».

Согласно большинству механиков, все повреждения, которые будут иметь место, происходят в момент разрыва ремня ГРМ. Попытка запустить двигатель снова не приведет к дальнейшему повреждению (так как там уже и так все что могло сломаться, оборваться и погнуться уже сделало это).

При обрыве ремня грм гнет ли клапана

Ремень ГРМ крайне важен для синхронизации всех внутренних частей мотора. Во время обрыва вы можете услышать грохот треск и удары, а можете и ничего не услышать, зависит от конструктивных особенностей двигателя, может просто погнуть клапана, а могут произойти и глобальнейшие повреждения.

Большинство ремней ГРМ необходимо менять между 80-100К (я лично меняю на 60 000 – 65 000 километрах пробега, лучше переплачу за ремень и утяжелители – так как меняю всё в сборе, но буду спокоен за свой мотор). Стоимость такой замены разная для разных авто, к примеру, для моего Хендай Санта Фе это стоит 150-200$ – это работа плюс детали. Сами части, возможно, стоят 50-80 долларов, но сделать это самостоятельно можно, только если вы знаете, что делаете у вас есть полное понимание процесса опыт и необходимый инструмент, так как ошибка при установке ремня ГРМ может вам обойтись ценою в замену двигателя.

Признаки обрыва ремня грм

Когда ГРМ оборвало, это может быть мучительным событием, в зависимости от того, когда это происходит и что происходит вокруг. Когда мой ГРМ сломался, находясь на шоссе со скоростью 60 миль в час, это была просто мгновенная потеря мощности, но без предупреждений, без шума, без сигнальных ламп на приборной панели. Это было в 2006 году на VW TDI.

Порвался ремень грм на ходу

Я потерял тягу на подъеме в крутую гору, Я старался не паниковать, когда начал с трехрядного движения плавно перестраиваться в крайне левую сторону чтоб остановиться – учитывайте что это все было на крутом подъёме и я шел в правом ряду в трехрядном движении, авто при обрыве ремня скорость теряло практически мгновенно, так что два раза чуть меня не стукнули сзади и несколько раз избежал столкновений при перестройке в правый ряд.

Так как ударов и звуков разрушения двигателя не было или я просто не услышал из за плотного потока движения, я подумал, что перестал качать топливный насос, тот что находится в баке.

Закончилось всё это вызовом эвакуатора и перевозкой авто на станцию тех обслуживания автомобиле к мастерам, у которых я всегда обслуживал и обслуживаю свой автомобиль. Кстати эвакуатор удовольствие очень дорогое, в среднем 100км перевозки авто = 100$, но цена зависит очень сильно от того в какой стране и регионе вы поломались.

В моем случае часть ремня за 40 долларов сломалась, оставила меня в затруднительном положении, вызвала цепную реакцию проблем и обойдется мне как минимум в 2000 долларов за устранения повреждений в двигателе, это сказали предварительно при условии, что, если только погнуло клапана. Если ущерб будет более серьезным, мы говорим о

восстановленном двигателе: около 3500 долларов с учетом работы.

Хуже всего то, что здесь нет ни предупреждения, ни звука. Единственное руководство – ваш пробег с момента последней замены ремня ГРМ, поэтому советую очень пристально следить за своим пробегом и вовремя менять все расходники автомобиля как написано в инструкции к нему от завода производителя, поверьте вы не умнее разработчиков и наэкономите если выкатывает больше на расходниках чем это положено, последствия такого риска могут быть очень печально и по финансовым затратам в сотню раз превысит расходы чем стоимость своевременно замененных комплектующих автомобиля.

Последствия обрыва ремня ГРМ

Если вас интересует что конкретно что происходит при обрыве ремня грм то ниже расположен далеко не полный список к чему это обычно приводит

  • 100% капитальный ремонт двигателя (очень дорого)
  • Полное восстановление газораспределительного механизма автомобиля
  • Большая вероятность разрушения поршней, а соответственно их полная замена
  • Деформация шатунов
  • Погнутые клапана
  • Возможно повреждение головки блока цилиндров
  • Повреждения распредвала с подшипниками в паре

Некоторые ремни на самом деле могут идти до 110 000км, другие выходят из строя при 25 000км.

Потому теперь максимум до замены ремня я проезжаю 65 000км, напишите было ли что-то подобное у вас и на каком пробеге вы производите замену ремней газораспределительного механизма на вашей машине.

Замена ремня ГРМ своими руками видео

А вот посмотрите этот ролик если все же надумали менять ремень самостоятельно, чтоб оценить сложность и технологичность работы

santavod.ru

кто виноват и что делать?

Вопросы, рассмотренные в материале:

  • По каким причинам может порваться ремень ГРМ
  • Каковы признаки обрыва ремня
  • Чем грозит обрыв ремня ГРМ
  • Что делать, если порвался ремень ГРМ



Конструкции современных моделей авто включают различные приводы, обеспечивающие передачу вращательных моментов. К наиболее важным узлам такого рода относится механизм газораспределения (ГРМ). В различных модификациях транспортных средств работа газораспределительной системы может обеспечиваться цепным или ременным приводом. В последнем случае передача вращающего усилия осуществляется с помощью ремня, который изготовлен из резины или других материалов, поддающихся механическому износу. В связи с этим, у многих автовладельцев возникает резонный вопрос: что делать, если порвался ремень ГРМ? Именно этому и посвящена наша статья.

Зачем в автомобиле нужен ремень ГРМ

Ремень газораспределения двигателя внутреннего сгорания находится в подкапотном пространстве между блоком цилиндров и основным радиатором системы охлаждения. В некоторых моделях эта деталь открыта для обзора, но чаще всего ремень ГРМ закрыт защитным кожухом. Характерной его особенностью являются зубья, расположенные на внутренней (рабочей) поверхности. Основная задача ремня ГРМ состоит в синхронизации работы систем ДВС, поэтому без этой детали нормальное функционирование мотора невозможно.

Привод системы газораспределения не только обеспечивает слаженное вращение коленвала и распредвала, но может управлять работой помпы и других агрегатов. Рассматриваемая деталь подвергается высоким нагрузкам, что приводит к ее изнашиванию и истиранию. В связи с этим особое внимание следует уделять своевременной замене ремня ГРМ. Нельзя допускать, чтобы он порвался, так это приводит к серьезным поломкам двигателя.

Система газораспределения двигателя обеспечивает своевременное поступление воздушно-топливной смеси в цилиндры силового агрегата, поэтому, если ее привод порвался, это приводит к полной остановке мотора.


Чтобы такая неисправность не произошла в пути, следует проводить регулярный осмотр ременного привода на предмет наличия различных повреждений: мелких надрывов и трещин. Не стоит доверяться случаю, а при выявлении признаков износа ремня газораспределения следует сразу же заменить неисправную деталь на новую.

Причины, почему может порваться ремень ГРМ

Ремни ГРМ современных авто производят из прочных и надежных материалов. На моделях известных автопроизводителей такая деталь служит около 150 000 километров пробега. Но у каждого материала есть предельный срок эксплуатации. В результате воздействия силы трения и высоких механических нагрузок ремень ГРМ становится тоньше и не может выдерживать постоянное напряжение.

Чаще всего это происходит из-за нарушения сроков замены ремня газораспределения. Стоит отметить, что на отечественных автомобилях ВАЗ данная деталь служит гораздо меньше – от 30000 до 50000 километров пробега.

Ситуация, когда порвался привод механизма газораспределения, может произойти и из-за неисправности роликов натяжения, которые отвечают за то, чтобы ремень не проскальзывал на шкивах. Ролики, обеспечивающие натяжение ремня, представляют собой подшипники с особым верхним слоем. Они также имеют ограниченный срок эксплуатации. Признаком их неисправности является шум и гул при вращении. Если своевременно не заменить ролики, то их может заклинить, что приведет к «срезанию» зубьев ремня ГРМ, и он быстро порвется.

Нередко, особенно на машинах российского автопрома, происходит заклинивание насоса системы охлаждения. Неисправная помпа также может привести к истиранию материала ремня.

Еще одной причиной ситуации, когда ремень газораспределения неожиданно порвался, является установка на авто некачественных запчастей. Вы может строго соблюдать регламент ТО и вовремя заменять ремень газораспределения, но если новая деталь оборвалась уже через пять тысяч километров, значит, она была некачественной. Запчасти, от которых зависит работа наиболее важных систем автомобиля, стоит приобретать только на проверенных СТО, что позволит получить гарантию на ремонт.

В результате изнашивания ремень может не порваться, но будут срезаны его зубья, которые входят в зацепление с шестернями валов мотора. Двигатель также остановится и не будет нормально заводиться.

Рекомендуем
«Обводной ролик ремня ГРМ: виды и функции» Подробнее

Признаки, что порвался ремень ГРМ

После обрыва ремня авто не запускается, так как происходит нарушение компрессии в цилиндрах двигателя. Начинающие водители могут, не догадываясь об истинной причине остановки мотора, еще долго крутить стартер, пока не посадят АКБ. Такие действия только ухудшают последствия поломки. В некоторых моделях моторов в подобной ситуации поршень будет бить по деформированному клапану, словно по наковальне. Попытки завести мотор после того, как порвался ремень ГРМ, еще больше затрудняют последующий ремонт.


Еще один признак, что порвался ремень газораспределения, заключается в том, что при запуске двигатель очень легко вращается. Ощущение такое, что поршни мотора движутся совсем без усилия, так как нет компрессии в цилиндрах мотора.

Чтобы убедиться, что ремень порвался, следует открыть капот. Если эта деталь не закрыта защитным кожухом, то вы сможете увидеть ошметки ремня ГРМ. В таком случае следует немедленно доставить авто в сервис на эвакуаторе.

Рекомендуем
«Сколько стоит ремень ГРМ: выбираем лучших производителей» Подробнее

Что будет, если порвется ремень ГРМ

Чаще всего, если порвался ремень системы газораспределения, можно услышать характерный хлопок, после которого мотор останавливается, несмотря на то, что остальные системы автомобиля остаются исправными. При повторном запуске ДВС будет издавать металлические звуки и необычно легко вращаться.

Серьезность повреждений после того, как порвался газораспределительный ремень, зависит от конструкционных особенностей силового агрегата, который используется для оснащения конкретной марки автомобиля.

Какими могут быть последствия обрыва ремня ГРМ:

  1. Капремонт силового агрегата.
  2. Восстановление системы газораспределения.
  3. Замена согнутых клапанов. В момент, когда привод порвался, клапана могут перемещаться для выпуска отработанных газов и подачи топливно-воздушной смеси. При этом коленвал продолжает перемещение и толкает поршни, которые могут встретиться с клапанами. Ситуация, когда порвался ремень ГРМ и загнуло клапана, происходит с моторами, у которых уменьшена камера сгорания, либо если на поршнях отсутствует специальная выборка. Чтобы определить характер повреждений, необходимо доставить авто в сервис. Для дефектовки мотора нужно снять ГБЦ и провести диагностику с применением специального оборудования. После такой поломки, даже если повреждены только несколько клапанов, стоит заменить их полностью.
  4. Замена разрушенных поршней. Такая процедура как правило необходима для японских машин, у которых обрыв привода ГРМ приводит к сильному удару поршней по клапанам. Если он порвался на скорости, то будут погнуты все клапаны, разрушатся втулки, а осколки пробьют поршни. В результате может понадобиться сложный ремонт с заменой ГБЦ.

Наиболее серьезные поломки возникают, если порвался привод газораспределения на дизельном агрегате. Его конструкция не дает возможность для перемещения клапанов, которые при обрыве располагаются в верхней мертвой точке. В результате повреждение получают следующие узлы:

  • Распределительный вал с подшипниками.
  • ГБЦ.
  • Шатуны поршней.
  • Клапаны.

Характер повреждения ремня ГРМ оказывает непосредственное влияние на последствия неисправности. Случается, что он не рвется, но срезается несколько зубьев ремня. При этом коленвал и распредвал продолжают двигаться, поэтому поршни могут наносить удары по сопряженным деталям. Такими же могут быть последствия перескакивания ремня ГРМ на несколько зубьев.

Рекомендуем
«Когда менять ремень ГРМ на «Шкода Октавиа», и стоит ли полагаться на данные из сервисной книжки?» Подробнее

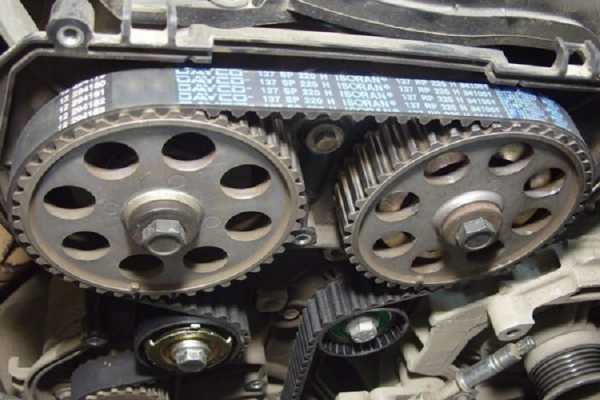

Обрыв ремня ГРМ у 8- и 16-клапанных автомобилей

Если порвался ремень ГРМ на ДВС сложной конструкции, то последствия будут еще более серьезными. К примеру, на простом восьмиклапанном моторе может понадобиться только замена элементов газораспределительного механизма, а на ДВС с шестнадцатью клапанами придется менять деформированные поршни и клапаны.

Не стоит опасаться дальних поездок на авто с шестнадцатиклапанном моторе. Нужно строго соблюдать регламент замены ремня ГРМТ и следить, чтобы он не порвался. Если проводить периодическую диагностику состояния этой детали, то можно избежать более серьезных неприятностей. Во время осмотра механизма ГРМ следует оделить внимание состоянию сальников распредвала и коленчатого вала, проверить подшипники и натяжители.

Рекомендуем
«Как проверить ремень ГРМ: визуальные и другие способы проверки» Подробнее

Признаки износа ремня ГРМ

Особенно серьезные последствия для мотора имеют место, если ремень ГРМ внезапно порвался на ходу. Предупредить такую неисправность поможет своевременная замена этой детали. Для того чтобы понять, что пришло время менять ремень ГРМ, стоит разобраться с основными признаками его износа. Не всем автовладельцам под силу своими руками демонтировать защитный кожух и проверить состояние ременной передачи, поэтому стоит обращать внимание на косвенные признаки возможной поломки:

  1. Длительная эксплуатация ремня ГРМ без замены. Производители рекомендуют проводить замену деталей газораспределительного механизма каждые 50000 – 100000 км или один раз в течение 5 лет (в зависимости от того, какое событие наступит раньше). Дело в том, что со временем материал, используемый для изготовления ремня ГРМ, теряет свои прочностные характеристики. Он перестает быть эластичным, грубеет и растрескивается. После покупки авто с пробегом, необходимо сразу же заменить ремень ГРМ, чтобы он не порвался, так как не всегда можно точно установить время предыдущей замены этой детали.
  2. Чрезмерная дымность при работе ДВС. Неправильная синхронизация работы мотора и системы зажигания приводит к тому, что топливо в двигателе сгорает не полностью, а это влечет за собой разрушение катализатора.

    В результате попадания несгоревшего топлива из цилиндров двигателя выхлопную систему значительно увеличивается температура в катализаторе. Работа мотора будет сопровождаться хлопками, а дым из выхлопной трубы становится черным. Причиной таких процессов является провисание газораспределительного ремня.

  3. Ощутимое снижение мощности силового агрегата, а также то, что мотор запускается с перебоями. Чрезмерная изношенность ремня ГРМ приводит к его растяжению и перескакиванию на несколько зубьев. В результате происходит сбой системы зажигания. Во время езды на авто будут заметны вибрации мотора и провалы в тяге. Если такую неисправность не устранить, то это приведет к поломке других элементов системы зажигания и силового агрегата.
  4. Тикающий звук работающего двигателя. Изношенный ремень ГРМ растрескивается и может провисать. При этом из-под защитной крышки газораспределительного механизма во время работы мотора будут слышны тикающие звуки, усиливающиеся при повышении оборотов. Такой же шум может исходить не только от привода ГРМ, но и от неисправного ролика насоса системы охлаждения. Появление посторонних звуков в моторном отсеке свидетельствует о том, что необходимо провести диагностику двигателя автомобиля на СТО.
  5. Наличие маслянистых потеков на узлах и деталях, расположенных рядом с механизмом газораспределения. Из-под защитной крышки ремня ГРМ может протекать масло или охлаждающая жидкость, которые разъедают материал, и он может порваться.

В этом случае, перед тем как заменить ременной привод ГРМ, следует в обязательном порядке устранить течь технических жидкостей.

Рекомендуем
«Через сколько километров пробега менять ремень ГРМ» Подробнее

Что делать, если порвался ремень ГРМ

В этом случае нужно обязательно установить новый ремень, воспользовавшись следующим алгоритмом:

  • Выполнить демонтаж защитной крышки, открутив несколько крепежных болтов.
  • Демонтировать крепеж защиты картера.
  • Снять ремень компрессора.
  • Снять серворемень привода генератора.
  • Снять клемму с АКБ.
  • Открутить болты крепежа и демонтировать генератор, а также шкив водяного насоса.
  • В некоторых моделях нужно снять одну из опор мотора.
  • Демонтировать защитную крышку механизма ГРМ.

После вышеописанных действий надо извлечь остатки старого ремня (предварительно нужно снять крышку зубчатого шкива) и установить новый ремень ГРМ.


После того, как данная процедура завершена, нужно затянуть натяжитель. Не забудьте проверить состояние роликов и при необходимости выполнить их замену. Стоит отметить, что для каждой модификации мотора существуют свои особенности замены ремня газораспределительного механизма.

Один из важных вопросов ремонта после того, как порвался ремень ГРМ, –  как выставить метки? Это необходимо для корректной работы силового агрегата. Выставление меток – ответственная задача, так как если что-то сделать неправильно, двигатель не будет заводиться. Кроме того, нарушение технологии установки ремня ГРМ может стать причиной поломки мотора.

Перед тем как приступить к установке нового ремня, нужно убедиться, что ранее выставленные метки не были сбиты, иначе придется более глубоко разбираться в настройках системы газораспределения, и ремонт затянется на длительное время.

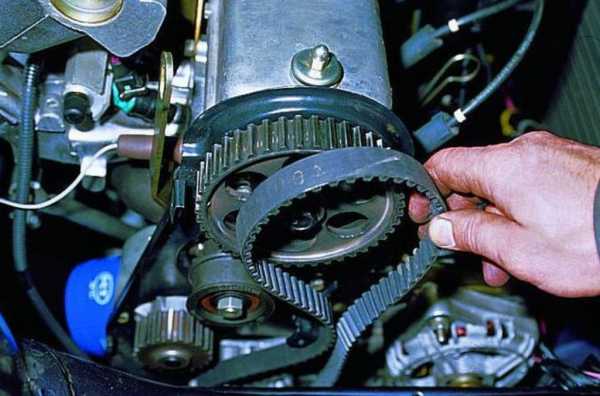

Установка нового ремня ГРМ должна выполняться таким образом, чтобы поршень 1-го цилиндра располагался в самой верхней точке 1-го цилиндра. Это положение соответствует максимальной удаленности поршня от коленвала, что указывает на правильное выставление меток.

Количество меток и расположение является индивидуальными характеристиками для каждой отдельной модификации силового агрегата. Чаще всего используются следующие их виды:

  • Метка на маховике.
  • Метка на шкиве.
  • Метка на распредвале (для 16-тиклапанного двигателя их должно быть две).

Перед установкой нового ремня ГРМ следует убедиться в совпадении всех меток. Чтобы установить их в нужное положение, следует проворачивать коленвал за крепежный болт, которым крепится шкив. Не допускается проворачивание распредвала за шкив.

Установка привода ГРМ и затягивание натяжителя производится при точном совпадении всех меток. После завершения установки следует провернуть коленчатый вал двигателя на несколько оборотов, чтобы убедиться, не сбились ли метки риски. Если они сместились, нужно повторить регулировку.


Если на вашем авто порвался ремень ГРМ, ремонт должен выполняться опытными специалистами автосервиса. Попытки провести такое обслуживание самостоятельно могут привести к еще более значительным неисправностям.


rad-star.ru

признаки, что делать если ремень порвался в дороге

Среди водителей распространена одна серьезная ошибка – недостаточно внимательное отношение к ремню генератора. Этот на первый взгляд незначительный элемент имеет огромное значение, при его обрыве в лучшем случае нельзя будет завести автомобиль.

Избежать проблем с разрывом ремня ГРМ поможет своевременно проведенная проверка и его замена.

Причины

Сам по себе ремень являет собой соединительное звено между коленчатым и распределительным валами. Он обеспечивает своевременное открытие клапанов в двигателе, благодаря чему в цилиндры поступает ровно столько топливной смеси, сколько необходимо.

Узнать, что порвался ремень ГРМ легко, поскольку это происходит только в движении. Двигатель моментально глохнет, и может потребовать капитального ремонта.

Обрыв может произойти по таким причинам:

  • Износ. Ввиду того, какое значение имеет данный компонент, его изготавливают из максимально прочных материалов, благодаря чему срок его годности составляет около 150 тыс. километров. Несвоевременная замена может привести к поломкам. Также учитывайте, что у дешевых автомобилей срок годности значительно ниже, водителям машин отечественного производства нужно проводить диагностику каждые 15 тыс. км пробега;
  • Рассинхронизация натяжных роликов. Эти элементы осуществляют натяжение ремня, не позволяя ему слетать с зубьев. Их несвоевременная замена может спровоцировать преждевременное истирание ремня. К похожему результату может привести заклинивание помпы;
  • Некачественные запчасти. Производители, особенно если это проверенные европейские, американские или японские бренды, устанавливают исключительно качественные детали. Если после износа их заменить на дешевый компонент, он может слишком быстро выйти из строя, попутно нанеся повреждения ремню.

В некоторых ситуациях ремень не рвется, но его зубья полностью истираются, из-за чего он просто не может выполнять свои функции.

Последствия

Признаки порвавшегося ремня ГРМ очень просты – машина внезапно глохнет и ее больше нельзя завести, а при попытке включить зажигание слышится металлический стук, возникающий в результате удара поршней по клапанам. Поломка может спровоцировать серьезные проблемы, при большой скорости это гарантировано приведет к поломке клапанов, после чего их придется менять. В худших случаях повреждения получают сами поршни, пастель и прокладки.

Ввиду распространенности проблемы, некоторые производители делают в верхней части поршня специальные углубления, позволяющие избежать «замятия» подвижных деталей. В таком случае, если ремень генератора порвался в дороге, то будет достаточно просто его заменить. Поэтому каждому водителю рекомендуется держать в багажнике запасной ремень и комплект инструментов, необходимых для его замены.



jrepair.ru

Почему рвётся ремень ГРМ

Сначала вопрос, который, вроде бы, не имеет никакого отношения к тематике авторемонта: "В магазине просроченную колбасу или другие продукты вы покупаете?" Глупый вопрос, конечно. Ответ ясен, ответ единственный: "Я что, дурак портить своё здоровье?".

Понятно. Значит, к своему здоровью вы относитесь серьёзно и не позволяете просроченному продукту попадать вовнутрь. Другой вопрос: "Так почему же некоторые владельцы автомобилей допускают возможность использования некачественных запчастей на своём автомобиле?"

Ещё в 2007 году, разговаривая со специалистом по автомобилям Mitsubishi - Кублицким Дмитрием Юрьевичем, была сделана эта фотография ("Ремень ГРМ: определение года выпуска" ).


И тогда было сказано вот что:
"Оборвало ремень ГРМ. Причина нашлась.
Когда начали внимательно рассматривать "оборванный" ремень, то внешне он был еще "более-менее". А когда посмотрели на дату выпуска ремня - тут всё стало ясным… на фото выше:

1 - заводские обозначения
2 - год выпуска (пишется последняя цифра года, в данном случае "2007 год" )
3 - неделя выпуска".

Не это ли (подобное) послужило причиной нестабильной работы автомобиля Mitsubishi Lancer 9, который поступил на ремонт в автосервис Кудрявцева Михаила? На первый взгляд - всё ок, всё нормально:

А на второй внимательный взгляд: "Вот тебе бабушка и Юрьев день...":


Надеюсь, комментарии не нужны, расслоения ремня ГРМ видны и можно предположить дальнейшее развитие событий: "Скоро разорвётся?". Ну а дальше понятно - распредвал, клапана, поршни начнут жить своей жизнью, а не по тем законам, которые им предписывал ремень ГРМ.

Однако, утверждать, что причиной такого расслоения ремня произошло только по одной причине, нельзя. Поэтому расширим наши познания и скажем: "Подобное расслоение ремня ГРМ могло произойти по нескольким причинам:
1. Изначальное приобретение ремня ГРМ со старым сроком годности
2. Изначальное приобретение ремня ГРМ некачественного изготовления (подделка, нарушение технологии и т.д)
3. Естественный износ ремня ГРМ (владелец автомобиля не знает что такое аббревиатура "ТО" (техническое регулярное обслуживание или, хотя бы, осмотр)

Какие ещё беды могут встретить владельца автомобиля? Посмотрим на скрин ниже, это для примера, из руководства по Mitsubishi. И обратим внимание на цифры 5 и 6:


Это т.н "защита" ремня ГРМ, специальные пластмассовые кожухи, которые защищают ремень ГРМ от внешнего воздействия.

Вы уже догадались? Правильно: если они будут недокручены, будут неплотно прилегать и так далее, то через какое-то время на ремень ГРМ начнёт попадать весь сор, который носится в воздухе во время движения и стоянки автомобиля. Всё это медленно и постепенно осаждается на ремень ГРМ и начинает способствовать его быстрому износу. Ну а если через неплотности попадёт какой-либо твёрдый предмет, например, "камешек гранитный обыкновенный", то сами понимаете - здоровья нашему ремню ГРМ он не прибавит, а значительно сократит его время жизнедеятельности и слаженной работы с коленвалом и распредвалом.

Посмотрим ещё раз на скрин выше. Обратим внимание на цифру 10. Это "Timing belt tensioner", или, по-простому, "натяжитель ремня". Обратим внимание и на цифру 9 - это пружина. Болтик цифрой не обозначен, но и на него посмотрим. А теперь спросим: "Как часто при замене ремня ГРМ мы меняем и натяжитель, и пружину, и даже этот неказистый "болтик"?

В основном меняют только ремень ГРМ. А остальное - могут поменять на новое, но чаще всего - нет. Только в ответственных автосервисах, только серьёзные автомеханики делают так. Остальные автомеханики так делать не будут: они только знают основные отправные точки и названия в ремонтируемом автомобиле, а суть и основы авторемонта для них - "лес тёмный и непроходимый". Поэтому бойтесь как огня таких автосервисов и автомехаников.

И не знаю, что там точно советуют сервисные карты в таком случае, но лично я бы менял всё, что хоть как-то может повлиять на стабильную работу ремня ГРМ: стоимость копеечная, а надёжность возрастает. И ещё по одной причине стал бы менять: мы живём в такое время, когда оглушительная толпа подделок всех мастей заполонила наши рынки, никогда не знаешь на что наткнёшься и чем всё обернётся. Поэтому - лучше поменять от греха подальше.

Владельцы автомобилей могут иногда столкнуться с такими проблемами, когда мотор:
- неожиданно глохнет
- работает нестабильно
- потерял былую мощность (стал "вялым")
- не запускается или запускается с трудом

А причины тут банальные: "перескочил ремень ГРМ". Перескочил именно так, как при очередном ремонте у Михаила Кудрявцева - симптомы приблизительно такие же, как описано выше, а реально вот что:

1. проверена метка коленчатого вала:

Всё правильно. Проверена метка распределительного вала:


Это "ненормально", или: "ремень перескочил на один зуб".

Почему такое бывает, какие причины? Их несколько:
1. "Старый" ремень, имеющий предельный износ. Он "типа растянулся".
2. На зубья ремня ГРМ чудесным образом попал или тосол, или масло.
3. Натяжной ролик в какой-то момент перестал натягивать ремень ГРМ и капитулировал.
4. Ремень ГРМ был изначально слабо натянут (некоторым автомастерам ни книга, ни руководство по ремонту не нужны, они всё на глазок …)

А есть книги, где всё это написано, расписано, показано - ребёнок разберётся. Тем более, на русском языке:

Это здесь: autodata.ru/catalog/avtoliteratura/

И открыв нужную модель автомобиля, можно, например, прочитать:

"Проверка состояния элементов привода ГРМ
1. Проверьте зубчатый ремень привода ГРМ. Внимание:
• Ремень нельзя сгибать, скручивать или выворачивать внутренней стороной наружу.
• Ремень не должен контактировать с маслом, водой или паром.
• Нельзя использовать натяжение ремня при отворачивании или заворачивании фиксирующего болта шкива распределительного вала.

При наличии ниже перечисленных дефектов проверьте их возможные причины.

а) При преждевременном расслоении или обрыве ремня проверьте правильность установки ремня и его защитных крышек.
б) При повреждении или поломке зубьев ремня проверьте крепление распределительного вала.
в) При значительном износе или повреждениях на наружной поверхности ремня, проверьте наличие повреждений или вмятин на поверхности натяжного ролика.
г) При наличии износа или повреждений только одной стороны ремня проверьте состояние направляющей ремня и/или шкивов.
д) При наличии значительного износа зубьев ремня проверьте состояние защитных крышек, правильность установки прокладки и наличие посторонних предметов на зубьях шкивов.
При наличии отмеченных дефектов замените ремень привода ГРМ.
2. Убедитесь, что натяжной ролик вращается плавно, без заеданий. В противном случае замените ролик.
Проверьте пружину натяжного ролика.

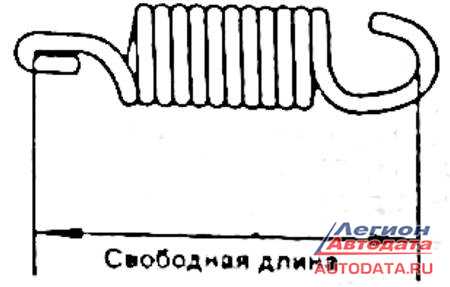

Измерьте длину пружины в свободном состоянии (см. рисунок), а также усилие, необходимое для заданной деформации (растяжки) пружины ("установочное" усилие)":


Эту информацию привёл только для примера.

Что нас ждёт в случае обрыва ремня ГРМ?

Нас ждёт печальное время и грустные раздумья. Как здесь, например, на фото: "Оборвался ремень ГРМ".


"И не просто "оборвался". На этом автомобиле (моторе этого автомобиля) "гнёт клапана". Что означает стоимость ремонта в цифру "ого-го"…на спидометре пробег больше 300.000 км. На вопрос: "А когда ремень меняли?", последовало удивление и пожатие плечами.
Ну и мы тоже пожмём плечами. Хозяин барин…"

(из статьи на портале компании Легион-Автодата "Его Величество человеческий фактор")

"Меняем ремень ГРМ самостоятельно"
Меня всегда умиляют рекомендации и советы в интернетах. Вот например:
"Для того чтобы стоимость замены ремня ГРМ не влетала вам в копеечку эту процедуру можно выполнить самостоятельно. Для этого достаточно детально ознакомиться с инструкцией по эксплуатации вашего автомобиля. Каких-то особенных инструментов данная процедура не требует. И по алгоритму работы напоминает процедуру замены цепи на велосипеде …".

Кстати, обратите внимание, насколько сильна тяга наших людей к техническому творчеству - сколько сайтов перепостили эти советы:

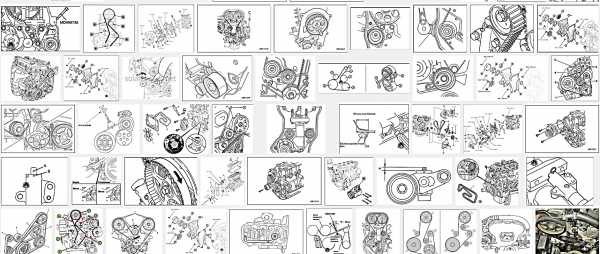

И Интернет горазд стараться: в помощь творческим людям есть очень много картинок "КАК менять ремень ГРМ":


С одной стороны смешно, что замена ремня ГРМ: "по алгоритму работы напоминает процедуру замены цепи на велосипеде". А с другой стороны … есть старая, испытанная временем поговорка, что "Скупой платит дважды". Радует одно: "автосервисы при таком раскладе без работы никогда не останутся".

Напоследок могу порекомендовать прочитать (или перечитать) статьи по теме рассматриваемого нами вопроса:
· Ремень ГРМ: определение года выпуска
· Lexus RX400h. Замена ремня привода ГРМ
· Техническая "стоматология". Восстановление роторов датчиков
· Hyundai Santa Fe. Обрыв ремня ГРМ
· Куда натягивать ролик?
· Kia Sorento. Заглох на ходу
· Mitsubishi Galant. О своевременном прохождении ТО
· Клиенты и диагносты>

Использованы фото из автосервиса:
Кудрявцев Михаил Евгеньевич / г.Москва, ул.Суздальская, д.9, автосервис "ВТС". Тел.: +7 (916) 626-71-98. Союз автомобильных диагностов

Кучер Владимир Петрович
Союз автомобильных диагностов
© Легион-Автодата


autodata.ru

Обрыв ремня ГРМ

Многие автовладельцы наслышаны про такую неисправность двигателя, как обрыв ремня ГРМ. Эта тема является своего рода страшилкой для начинающих автовладельцев, и рождает вокруг себя много слухов, порой не соотносящихся с реальностью.

Газораспределительный механизм двигателя приводится в действие от шестерни коленчатого вала. Изначально для этой цели применялись цепи, и зубчатые ремни, которые начали массово применяться около двадцати лет назад, вызывали недоверие у автовладельцев.

Несомненными преимуществами ременного привода перед цепным, является его простая конструкция, небольшая масса и малая шумность. Однако не лишен он и недостатков, главный из которых – сравнительно небольшой ресурс ремня ГРМ.

Цепной привод отличается очень длительным сроком службы. Если мотор не насиловать, цепь вполне может прослужить более 200 тысяч километров. По мере износа она вытягивается и начинает греметь, сигнализируя, таким образом, о необходимости замены. Качественный ремень, между тем, работает в среднем 60 тысяч километров, после чего его требуется заменить, даже если на вид он целый. Если не сделать это своевременно, ремень может оборваться.

Что происходит при обрыве

Последствия обрыва ремня ГРМ целиком зависят от конструкции силового агрегата. Чтобы представить себе, что произойдет в этот момент, нужно обратиться к механике работы двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно движутся из одной мертвой точки в другую. Во время такта впуска поршень движется вниз, и открывается впускной клапан, во время такта выпуска открывается выпускной клапан, поршень при этом движется вверх. В тот момент, когда поршень находится в верхней мертвой точке, все клапана должны быть закрыты.

Если происходит обрыв ремня ГРМ, распредвал перестает вращаться, и клапана останавливаются в одном положении. Коленвал при этом продолжает вращаться по инерции, и поршни устремляются навстречу открытым клапанам.

В некоторых двигателях, например, 8-клапанном ВАЗ-2111, поршни имеют специальные выточки, чтобы в случае обрыва избежать контакта с клапанами. В этом случае никаких последствий не будет, за исключением того, что добраться своим ходом до гаража или мастерской автомобиль не сможет.

Современные многоклапанные моторы сконструированы таким образом, чтобы получить максимальную мощность при небольшом объеме, поэтому поршни таких выточек не имеют, или они недостаточно глубокие. Для таких двигателей обрыв ремня ГРМ означает неизбежную встречу поршней с клапанами, отчего последние гнутся.

Если ремень оборвался на холостых оборотах, загибаются, как правило, только несколько клапанов, если автомобиль двигался на передаче, и обороты были высокими – скорее всего, под замену пойдет весь комплект.

Мастера в автосервисах, как правило, справедливо советуют в любом случае менять весь комплект клапанов.

Чем выше обороты коленвала в момент обрыва, тем тяжелее последствия. Помимо загиба клапанов, могут лопнуть их направляющие втулки, что в свою очередь грозит ремонтом или заменой головки блока цилиндров или самого блока. Кроме этого, от удара могут разрушиться поршни.

Известны даже случаи, когда обрыв происходил на высокой скорости, и от удара загибались все клапана, головка блока получала повреждения, «несовместимые с жизнью», лопались направляющие втулки, а их осколки насквозь прошивали поршни. Ремонт таких моторов обходится чрезвычайно дорого. Согласно статистике, чаще такие повреждения получают двухвальные (DOHC) двигатели японских производителей.

Однако, в сравнении с дизелями, последствия обрыва ремня ГРМ для бензиновых моторов, довольно легкие. Из-за специфики конструкции, клапаны почти не имеют свободного хода, когда поршень находится в ВМТ. В результате обрыва разрушения принимают характер домино:

  • гнутся клапана;
  • разрушается распредвал, его подшипники;
  • головка блока;
  • гнутся шатуны и толкатели.

При обрыве на высоких оборотах также возможно разрушение поршней и повреждение блока цилиндров.

Причины обрыва ремня ГРМ

Наиболее распространенные причины обрыва связаны с беспечностью автовладельца. Главная среди них – несвоевременная замена изношенного ремня. Как правило, автопроизводители устанавливают интервалы между его заменами в 60 тысяч километров (реальный ресурс качественного ремня превышает интервал замены на 5-10 тысяч км). Если в первый раз его меняют на плановом ТО, то в дальнейшем автовладельцы нередко забывают об этом.

Устанавливая вместо оригинальной запчасти недорогой аналог китайского производства, следует быть готовым к тому, что он оборвется задолго до того, как «отходит» свои 60 тыс. Такая экономия грозит куда большими затратами, поэтому приобретать желательно либо штатные запчасти, либо качественные аналоги, которые подчас стоят дороже.

Кроме того, ремень приходит в негодность из-за систематического попадания грязи и масла, поэтому следует следить за состоянием защитного кожуха и обращать внимание на появление течей масла из двигателя. Инородный предмет, попавший между ремнем и шестерней, также способен привести либо к обрыву, либо к срезанию его зубьев.

Помимо этих, наиболее часто встречающихся, могут быть и другие причины обрыва ремня ГРМ, такие как заклинивание, либо самопроизвольное отпускание натяжного ролика, клин помпы, а также заклинивание распределительного или коленчатого вала. К обрыву могут привести резкие нагрузки на ремень, например, если машина часто заводится «с толкача».

Признаки обрыва ремня ГРМ

Основные признаки обрыва ремня ГРМ следующие:

  1. мотор внезапно заглох;
  2. завести повторно его не удается;
  3. при работе стартера возможен металлический стук в верхней части двигателя (поршни бьют по клапанам).

Установить точно, действительно ли оборвался ремень, можно лишь заглянув под капот. Скорее всего, налицо будет сам разорванный ремень и его поврежденный кожух.

znanieavto.ru

что делать, гнет ли клапан на 16 клапанном

Большинство современных легковых автомобилей оснащаются ременным приводом газораспределительного механизма. Несмотря на массу таких положительных моментов, как тихость работы, простота устройства и надежность, есть и один существенный недостаток – ремень может оборваться прямо на ходу. И это страшит потенциальных покупателей. Естественно, появляются вопросы о том, что делать, если порвался ремень ГРМ и какие от этого могут быть последствия. Об этом мы и поговорим сегодня, уделим внимание каждому нюансу, разберемся, как заменить ремень ГРМ на примере Лады Приоры и автомобилях со схожим двигателем.

Причины разрыва

Главный изъян ремня на Приоре (ее мы выбрали для примера, но принципиальной разницы с авто, на которых применяется схожий тип распределительного механизма, нет) заключается в том, что он сделан из резины. Соответственно, если не заменить ремень к концу его ресурса, то разрыв произойдет спонтанно и предугадать этот момент невозможно.

Для современных автомобилей единственная проблема от порванного ремня заключается в самом факте разрыва. На более старых же машинах порванный ремень означает еще и то, что у вас погнуло клапана. В новых машинах в поршнях выполняются специальные проточки под клапаны за счет чего такой досадной неприятности не случается. На Приоре 16-ти клапанные моторы именно такие. На старых ВАЗ 2109 и 99 если у вас погнуло клапаны, то вам на ремонт придется потратить много денег.

Произойдет обрыв ремня из-за таких причин:

  • Окончание срока службы.
  • Течь масла из-под головки блока.
  • Поломка роликов или натяжителя.

Износ ремня до крайнего срока – наиболее частая ошибка людей, которые эксплуатируют 16-ти клапанный мотор на Приоре. Поэтому в этом случае нужно ориентироваться на указанный заводом изготовителем рекомендуемый пробег, ближе к которому рекомендуется провести замену ремня. При этом, если вы не хотите, чтобы произошел загиб клапанов, то заменяйте ремень немного загодя до предполагаемого срока.

Еще одна проблема для двигателей, которые наматывает не первую сотню тысяч километров пробега – это течь масла. По регламенту 16-ти клапанный мотор рекомендуется перебирать через первые 150 тысяч пробега, заменять все резиновые элементы. Если прокладка не была заменена вовремя и масло из-под клапанной крышки или головки блока цилиндров течет на поверхность привода, то загиб клапанов в скором времени вам гарантирован (в случае, если на вашем моторе, в случае обрыва загибает клапана. Уточнить информацию можно в документации по техническому обслуживанию вашего автомобиля). Масло, попадая на ремень вызывает его усталостное старение, резина приходит в негодность и истончается под действием агрессивной среды. Последствия не заставят себя ждать долго, поэтому как признаки разрыва стоит рассматривать и масляную течь.

Еще одним фактором, оказывающим влияние на состояние ремня механизма газораспределения оказывают вспомогательные узлы, обеспечивающие движение ремня. На Приоре с 16-ти клапанном мотором в движении ремня участвуют обводные ролики и натяжители.

Заклинивший ролик

Состояние и нормальность работы этих механизмов также стоит рассматривать как признаки разрыва, так как если какой-то вспомогательный механизм заклинит прямо на ходу, то ремень лопнет. Чтобы такого не случилось, и не произошел загиб клапанов, вам требуется лишь при провидении технического обслуживания обращать внимание на состояние вспомогательных узлов механизма газораспределения. Если же вы заметили, что что-то не так, то воздержитесь от поездок до замены соответствующего узла.

Проверка работоспособности ремня

Следуя заводской документации, можно сказать, что проверять 16-ти клапанный мотор на Приоре требуется каждые 20 тысяч пробега машины (учтите качество запчастей и большое количетсво подделок). Делать это следует так же, как и на стареньких девятках:

  1. Передок поднимается на домкратах над землей на расстояние, достаточное, чтобы залезть под машину.
  2. Включите 5 передачу.
  3. Откройте защитный кожух или снимите его, чтобы последствия проверки не испортили его.
  4. Теперь нужно чтобы один человек вращал колесо, пока вы станете осматривать привод на предмет поломок.

Если при проверке были замечены признаки скорого обрыва, то желательно сделать замену. Как признаки нужно рассматривать такие дефекты:

  • Изорванные зубья.
  • Трещины.
  • Масляные потеки по поверхности.

Если вы не заметили ничего подобного, то можете спокойно ехать. Если же пренебречь, то последствия в виде загиба клапанов войдут вам копеечку.

Подбор инструментов и начало операции

Итак, если у вас уже порвался ремень ГРМ, или вы решили поменять самостоятельно, то начинать нужно с подготовки. Если уж дело дошло до этого, то вам нужно знать, что ремень на 16-ти клапанных моторах на Приоре меняют вместе с обводными роликами и натяжителями – их ресурс рассчитан так, что они выходят из строя примерно одновременно. Если же поменять один привод, то не исключено, что ремень лопнет на ходу и это приведет к поломке всех узлов привода. Некоторые автолюбители отмечали, что у них на исходе ресурса погнуло обводной ролик и из-за этого рвался даже новый ремень.

Вам в работе потребуются следующие инструменты:

  • Набор отверток.
  • Монтировка.
  • Домкрат.
  • Рожковые ключи.
  • Плоскогубцы.

Процедура замены приводного ремня

Теперь мы расскажем, как заменить привод, если порвался ремень ГРМ, как и что нужно делать, чтобы справиться с операцией быстро и не делать лишнего. В первую очередь перед началом работы следует отключить аккумулятор от вашего 16-ти клапанного мотора. Если этого не сделать, то вас ждут последствия – удар током, перегорание проводов во время работы или нарушение работы блока управления двигателем. Чтобы клапана приняли нужное положение, и у вас совместились риски на шкивах коленчатого и распределительного валов придется вращать коленчатый вал. После того, как вы совместили метки в одном положении, загляните под кожух маховика, на нем риска тоже должна совпасть с меткой на кожухе. Если этого не сделать, то клапана примут нестандартное положение и потом двигатель даже не заведется.

Метка шестерни распредвала

Теперь нужно открутить крепление генератора и снять с него привод. Для этого корпус генератора смещается немного в сторону. На этом этапе придется открутить шкив коленчатого вала, для этого используйте подходящий ключ. Если сразу открутить не выходит, то постарайтесь заблокировать вращение маховика, чтобы застопорить вал. Только смотрите, чтобы на нем не погнуло зубья – это серьезная поломка.

Теперь дело остается за малым – обводные и натяжные ролики держатся на болтах. Открутив последние, ослабьте натяжение ремня и снимите его. Далее остается собрать все в обратном порядке, надеть новый ремень и натянуть его согласно заводскому регламенту.

Подводя итог, рекомендуем вам тщательно следить за своим автомобилем, проверять 16-ти клапанные моторы на станциях технического обслуживания. Ведь последствия от обрыва вам не понравятся. А если это произойдет еще и на ходу, то на ремонт вам придется потратить кругленькую сумму.

autolirika.ru

6 автомобилей, у которых быстро рвется ремень ГРМ

Ремень ГРМ соединяет распределительный и коленчатый вал и способствует слаженной работе узлов двигателя. При отсутствии ремня двигатель выходит из строя.

Почему рвется ремень и чем это опасно

Существует несколько причин, по которым происходит разрыв ремня:

  1. В иномарках полотно может прослужить долго, до 150 тыс. километров, но у каждой детали в автомобиле есть срок износа. При длительной эксплуатации оно просто стирается и, становясь тоньше, подвергается быстрому разрыву. В подержанной легковушке необходимо следить за состоянием ремня. Полотна на российских авто имеют худшее качество и выдерживают не более 50 тыс. км.
  2. Вторая причина – это поломка роликов натяжения. Устройство позволяет полотну не слетать с зубьев и не скользить по ним. У данных подшипников также есть сроки эксплуатации, поэтому при первых признаках гула и дизельного звучания мотора нужно заменить подшипники.
  3. Часто на ременном соединении валов, стираются резиновые зубья, которые и являются сцепкой с распредвалом. Если нет разрыва, но автомобиль работает не так, как раньше, или не заводится вовсе, тогда нужно проверить целостность зубьев на полотне.
  4. Причиной разрыва может стать выход из строя помпы. Этим страдают чаще российские машины.
  5. Бракованные и некачественные детали при сборке машин или при замене запчастей. На ГРМ экономить не стоит, поэтому нужно отказаться от установки запчастей и расходников сомнительного происхождения.

Читайте также

Как определить, что ремень ГРМ изношен, и его пора менять
Когда приходит время замены ремня газораспределительного механизма (ГРМ), автолюбитель начинает замечать, что мотор…



ВАЗ 2109-2115

У этих российских машин после замены всех составляющих ГРМ (подшипников и шкивов) рвется даже новое полотно, что является одной из неприятных загадок ВАЗовской модели.

Есть незначительные преимущества: после разрыва не гнутся клапана и не требуется финансовых вложений в ремонт двигателя.

Лада Калина, Приора и Гранта

Даже новое поколение российских автомобилей не отличается качеством – часты поломки узлов двигателя и ходовой части, а также треск и скрипы в салоне при движении. Неполадки в ГРМ в этих авто – это еще не самая страшная поломка, хотя иногда попадаются и качественно собранные модели.

Читайте также

Отзыв владельца Лада Веста СВ Кросс: минусы и плюсы нового универсала (1.8 «робот») — фото
Главная претензия у большинства к коробке передач: однако если помнить что вы едете на



Chery Tiggo (T11)

Общий вид китайского авто похож на японскую Тойоту РАВ. Чери – вполне достойный автомобиль, но автовладельцы отмечают ряд недостатков:

  • некачественная шумоизоляция;
  • разрыв ремня ГРМ.

Hyundai Elantra

Автомобиль Элантра 2002-2006 года выпуска, безусловно, крепче ВАЗовских моделей – ходовая часть надежнее и реже выходит из строя, но полотно ГРМ необходимо менять раньше положенного времени, потому что оно не выхаживает установленные производителем гарантийные сроки.

Ravon Gentra

Узбекский автопроизводитель устанавливает с 2015 года в Равон Gentra цепной привод. Автомобиль приобретает популярность среди автолюбителей, но поступает много негативных отзывов от владельцев о быстром растяжении и разрыве цепи ГРМ.

CHEVROLET Lanos

Бюджетный автомобиль, который, кроме протирания полотна, имеет массу мелких и крупных поломок. Но, несмотря на сомнительное качество некоторых запчастей, Ланос все же заслужил уважение у автолюбителей.

Читайте также

Список машин, в которых загибает клапана, если рвется ремень ГРМ
Поршень достигает вверху мертвой точки, и оба клапана в камере сгорания закрываются – так механизм автомобиля…



Чтобы продлить срок службы ремня, необходимо соблюдать правила вождения – не давить газ до упора при пониженной передаче.

lada-xray2.ru
