Некоторые технические термины часто употребляют невпопад. Обидно, но порой и у нас проскакивает нечто подобное — для краткости или ради читабельности. И все же давайте вместе будем стараться не повторять подобные «ляпы»!

Разрезной мост и разъемный мост — это не синонимы!

Разъемный — это когда балка заднего моста состоит из двух частей, собираемых на резьбовом крепеже. При сборке внутрь вкладываются главная передача и дифференциал.

Материалы по теме

3 заблуждения про колеса и шины: развенчали всеСколько мостов насчитаете в машине? — Есть подвох!Почему конгениально? Говорим о технике грамотно

Конструкция довольно древняя — сейчас автопроизводители предпочитают мосты типа банджо. Это цельная балка, в отверстие которой вставляется полностью собранный и отрегулированный редуктор (как на фото). Разъемный или неразъемный — это различные типы конструкции мостов: грубо говоря, на одном и том же автомобиле можно использовать и то, и другое.

А разрезной мост представляет собой шарнирную конструкцию, позволяющую правому и левому колесам перемещаться независимо друг от друга. Неразрезной ведущий мост имеет жесткую (цельную) конструкцию, в которой перемещения колес зависимы друг от друга.

Материалы по теме

Лучший способ сберечь нервы и деньги — подписаться на любимый журнал

Понятия «разрезной» и «неразрезной» относятся к типу подвески машины. Неразрезной — это, грубо говоря, балка, которая жестко связывает правое и левое колеса в машинах с зависимой подвеской. А вот если подвеска независимая, то балка не годится: мост как бы разделяется на две самостоятельные половинки, живущие своей жизнью.

Пример автомобиля с разрезными мостами — грузовик Tatra 815.

Шрусы и привод

Расшифровка аббревиатуры ШРУС известна: это шарнир равных угловых скоростей. Через них крутящий момент от главной передачи поступает на ведущие колеса переднеприводных автомобилей и заднеприводных с независимой подвеской.

Материалы по теме

Все о дифференциалах: крутящий момент истины

Но зачастую «шрусами» называют узел, правильное название которого — привод колеса. Каждый такой привод содержит помимо прочих элементов два ШРУСа, о которых в документации пишут: шарнир наружный и шарнир внутренний.

Момент от трансмиссии, таким образом, передается внутреннему шарниру, который через вал и наружный шарнир приходит на ступицу с ведущим колесом.

Автоматы и трансмиссии

Материалы по теме

10 каверзных вопросов про трансмиссию (и ответы экспертов)

Автомобиль, оснащенный автоматической коробкой передач, с некоторых пор породил непонятный термин: автоматическая трансмиссия! Но это — чепуха.

Трансмиссия — это совокупность деталей и узлов, соединяющих двигатель с ведущими колесами автомобиля. В нее могут входить карданный вал, коробка передач, дифференциал, приводы колес со ШРУСами и все подобное. Но автоматических карданов, равно как и автоматических ШРУСов, не существует. С таким же успехом можно назвать автоматическим кузов автомобиля с АКП.

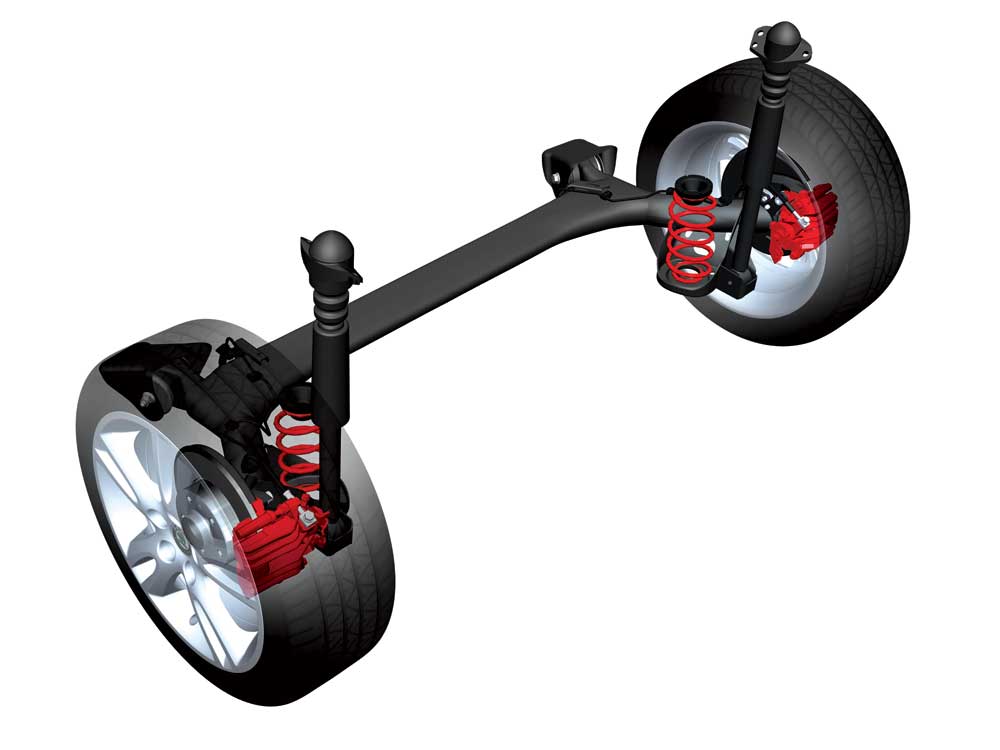

Полузависимая и полунезависимая

В нашей стране споры по этому термину начались с появлением переднеприводных автомобилей ВАЗ‑2108. До этого все было просто. Запорожец имел независимую подвеску по кругу, а Волги, Жигули и Москвичи — независимую спереди и зависимую сзади.

Независимая подвеска — это когда ход одного колеса оси не влияет на другое, а зависимая — когда влияет.

Материалы по теме

Этим надо гордиться: 10 уникальных идей нашего автопрома

Но вспомним, что практически у всех современных автомобилей используется стабилизатор поперечной устойчивости. Эта деталь как раз уменьшает степень независимости колес. Поэтому самое правильное определение задней подвески ВАЗ‑2108 — это подвеска со скручивающейся балкой. Фактически сама балка стала мощным стабилизатором поперечной устойчивости.

Мало того, у многих автомобилей в балку интегрирован трубчатый стабилизатор поперечной устойчивости, причем в разных модификациях автомобиля он может иметь разный диаметр и, соответственно, жесткость. В такой схеме ход одного из колес немного влияет на угол наклона плоскости колеса к дороге (развал). Ну а полузависимая она или полунезависимая — это лишь игра слов.

Заблуждений о технике еще много — развенчаем все. Заходите почаще!

• А почему у канистры три ручки, знаете? Ответ, если что, тут.
• Хотите пройти техосмотр без проблем? Тогда вам нужна качественная аптечка «За рулем» с оптимальным составом и лучший огнетушитель по результатам наших тестов. Идеальным дополнением станет набор автомобилиста в удобной сумке.

Фото: Depositphotos и фирмы-производители

Подвеска полузависимая или полунезависимая? А мост какой?.. — теперь не перепутаем!

Некоторые технические термины часто употребляют невпопад. Обидно, но порой и у нас проскакивает нечто подобное — для краткости или ради читабельности. И все же давайте вместе будем стараться не повторять подобные «ляпы»!

Подвеска полузависимая или полунезависимая? А мост какой?.. — теперь не перепутаем!

Подвеска полузависимая или полунезависимая? А мост какой?.. — теперь не перепутаем!

Некоторые технические термины часто употребляют невпопад. Обидно, но порой и у нас проскакивает нечто подобное — для краткости или ради читабельности. И все же давайте вместе будем стараться не повторять подобные «ляпы»!

Подвеска полузависимая или полунезависимая? А мост какой?. . — теперь не перепутаем!

Наше новое видео

Тест нового кроссовера. Опять «китаец»? Не совсем

На каких самокатах нельзя ездить по тротуарам?

Аурус Комендант — подробный обзор

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем на Яндекс.Дзен

Новости smi2.ru

Что такое полузависимая подвеска 🦈 avtoshark.com

Основное применение устройства – на заднем мосту большинства легковых автомобилей отечественного производства. Хорошее сочетание жесткости и автономности рычажных механизмов – это главное достоинство полунезависимой подвески.

Упругие устройства автомобиля защищают кузов на неровностях дороги. Конструкция демпфера имеет разную жесткость, в зависимости от способа крепежа и расположения деталей. Полузависимая подвеска автомобиля хорошо сочетает свойства разных видов упругих узлов. Схема работы устройства обеспечивает независимое движение колес и устойчивость при езде на высокой скорости.

Что значит полузависимая подвеска

Устройство гашения колебаний и вибраций при движении сохраняет устойчивость кузова машины при маневрах.

Также в качестве демпфирующей конструкции часто применяют гибридный вариант – полузависимую подвеску. Ее чаще устанавливают на заднюю ось переднеприводных автомобилей.

Устройство обычно состоит из двух продольных рычагов, объединенных балкой и закрепленный на кузове и ступице колеса. Полунезависимая подвеска отлично сочетает простоту конструкции с хорошими характеристиками работы.

Демпфирующее устройство эффективно гасит колебания и выравнивает кузов автомобиля. А простота конструкции способствует длительной эксплуатации и хорошей ремонтопригодности.

Принцип работы

Основная задача демпфирующего устройства – поддержание движения автомобиля без тряски и вибраций, что обеспечивает комфорт в салоне. С этой целью производители периодически совершенствуют конструкцию подвесок.

Принцип работы полунезависимой подвески

Полузависимое устройство сочетает лучшие характеристики зависимого демпфера и многорычажного. Конструктивно подвеска по внешнему виду напоминает букву «П».

Колеса прикреплены раздельно рычагами к кузову и при наезде на препятствие свободно перемещаются в вертикальной плоскости. Обладающая упругим скручивающим моментом, соединительная балка сопротивляется изгибу. Поэтому машина при маневрах и поворотах сохраняет устойчивость.

Иногда с целью лучшего управления на ось устанавливают двигатель – для регулировки жесткости демпфирующего устройства.

Виды полузависимых подвесок

Базовые элементы в конструкции автомобильной ходовой части:

• упругие детали, воспринимающие ударные нагрузки;
• амортизаторы для уменьшения амплитуды колебаний;
• направляющие рычаги и тяги, для передачи момента движения кузову;
• стабилизаторы устойчивости, регулирующие положение колес при маневрах машины;
• соединительные шарниры и втулки;
• ограничители крайних положений.

Полузависимая подвеска сопротивляется скручивающим усилиям, удерживает постоянную базу и хорошо гасит толчки и удары.

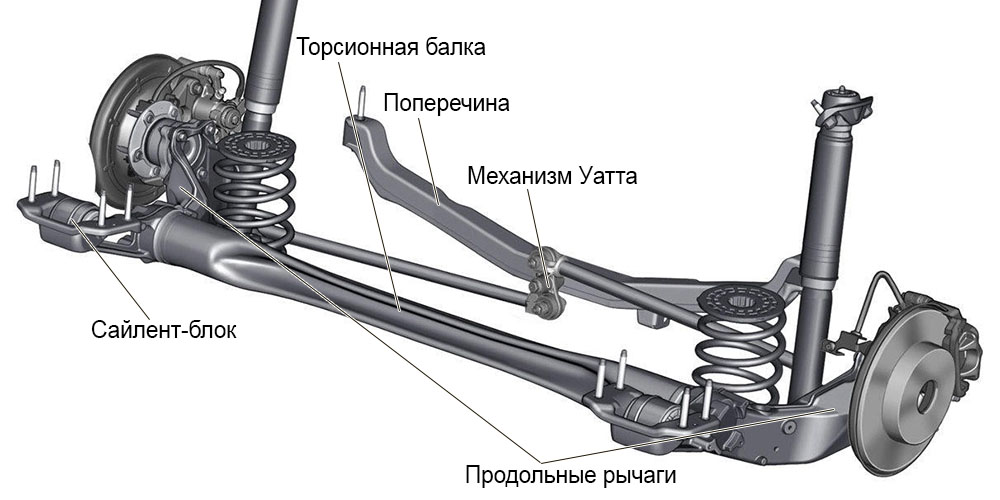

Торсионно-рычажная

Конструкция содержит упругую балку с продольными тягами. Устройство изобретено более 50 лет назад и продолжает использоваться на некоторых бюджетных марках авто.

Подвеска с дышлом, прикрепленным к корпусу машины

Препятствует смещению кузова при разгоне и торможении. Ключевой элемент – изогнутая труба на шарнире, предотвращающая крен автомобиля при маневрах. Боковые удары гасят рычаги, расположенные под углом к ступице.

Торсионная

Стягивает балки, эффективно гасит изгибающие силы. И тем самым повышает устойчивость автомобиля. Прочная металлическая балка выдерживает значительные нагрузки. Поэтому этот тип демпфирующего узла обычно применяют в тяжелых машинах.

Подвеска на связанных рычагах

Продольные тяги соединены пружиной или торсионом. Детали узла при гашении колебаний работают синхронно.

Подвеска на связанных рычагах

Как используется полузависимая подвеска

Конструкцию этого типа устанавливают только на ведомую ось автомобиля, преимущественно на заднюю. Для полунезависимой подвески обеспечивают достаточное пространство под днищем автомобиля.

Основное применение устройства – на заднем мосту большинства легковых автомобилей отечественного производства. Хорошее сочетание жесткости и автономности рычажных механизмов – это главное достоинство полунезависимой подвески.

Плюсы и минусы

Плюсы полузависимой подвески:

Читайте также: Ремонт электрических рулевых реек, замена моторчика и датчика

• простой монтаж;
• высокая поперечная жесткость;
• небольшие габариты;
• возможность точной подстройки;
• малый вес конструкции;
• низкая цена.

Производители устанавливают узел в сборе, что существенно снижает стоимость машины.

Недостатки полузависимой подвески:

• применение возможно только для задней ведомой оси;
• необходимость наличия свободного места для узла под днищем авто;
• жесткая работа демпфера.

Достоинства конструкции перевешивают минусы. Поэтому полузависимая подвеска получила широкое использование в автомобилестроении. Устройство монтируют на недорогих переднеприводных машинах.
