Подключение розетки на прицеп: Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Содержание

Распиновка и подключение розетки фаркопа — автонастрой

Наши легковые машины не созданы для транспортировки груза. Возможностей багажника хватит для перевозки домашнего скарба или багажа, но для серьезных тяжестей или больших габаритов нужны другие варианты. Чтобы не убивать перегрузкой автомобиль, лучше и практичнее использовать прицеп. Выгоднее даже не покупать прицеп, а взять в аренду или попросить у друзей. Нехитрая конструкция прицепа позволяет изготовить его самостоятельно или заказать в специализированной конторы. Установить фаркоп на автомобиль и выполнить подключение розетки фаркопа можно своими руками. Если на вдумчивую и аккуратную работу времени нет, поручите вопрос подключения и распиновки контактов специалисту – так будет безопаснее.

Чем проще автомобиль, тем легче с ним работать. Объем зависит от того, насколько сложную схему подключения розетки фаркопа вы выберете. Возможно, необходимо будет провести небольшие контрольные испытания розетки подключив ее к проводке автомобиля.

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

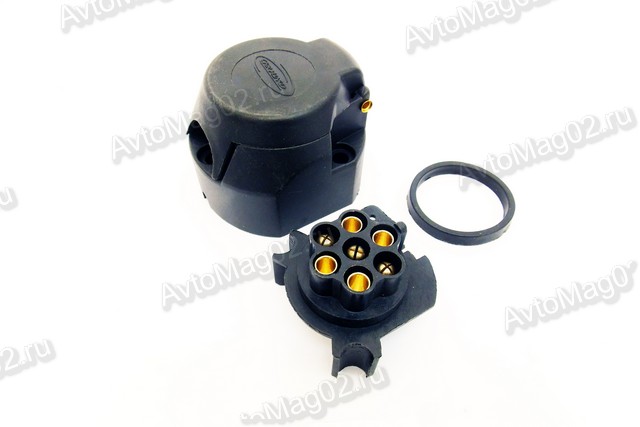

  • корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах;
  • качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
  • соединительные колодки, лучше использовать модель с гнездами для предохранителей.
  • полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
  • автомобильный силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Совет!Перед сборкой розетки и подключением проводки рекомендуют проверить герметичность собранного корпуса розетки с установленными заглушками и крышкой путем обливания водой. Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа.

СОБИРАЕМ РОЗЕТКУ ФАРКОПА, ПОДКЛЮЧАЕМ ПРОВОДКУ НА РАЗЪЕМАХ

На сегодняшний день наиболее употребляемый и используемый вариант для подключения электропроводки фаркопа – подключение 7-ми контактной розетки фаркопа.

Кроме нее автопроизводители выпускают 12-ти и 13-ти контактные варианты, применяемые в конструкциях более сложных и оборудованных прицепов, оснащенных электрическими приводами тормозов и датчиками блокировок колес.

СХЕМА ПОДКЛЮЧЕНИЯ К ПРОВОДКЕ АВТОМОБИЛЯ

Прежде, чем сверлить отверстия в полу или перегородках автомобиля, вам будет необходима цветная схема электропроводки и схема розетки фаркопа, по которой можно достоверно определять назначение и место подключения отдельных проводов. Вторым вопросом является проверка системы управления электрооборудованием. Если на вашем автомобиле световые приборы и сигнальные фонари работают без применения микропроцессора, можно смело отправляться на автомобильный рынок с указанным списком материалов.

Совет!Если нет возможности купить готовый набор проводов для подключения розетки, его можно изготовить своими руками. Часто для формирования жгута используют обычный провод ПВС 2*1,5 или 3*1,5, в зависимости от выбранной схемы подключения.

Теоретически для распиновки разъема фаркопа и формирования жгута подключения необходимо по одному одножильному проводу для подключения лампы стоп-сигнала, заднего указателя поворота, габаритных и противотуманных огней, подсветки номера транспортного средства. Дополнительно используем два провода для подключения в розетке массы и фонаря заднего хода, если таковой имеется. По пять одножильных на левый и правый фонарь и провод массы. Всего должно быть задействовано 11 жил проводов.

Можно упростить схему, если вспомнить, что на левом и правом фонарях сигнальные лампы габаритов, противотуманных огней, стоповых ламп и фонарей заднего хода управляются синхронно. Соответствующие разъемы на розетке технически возможно подключить одной, а не двумя жилами. Большинство автолюбителей так и поступают. Количество выделенных проводников уменьшается с 11 до 7, что соответствует числу разъемов на розетке фаркопа.

Важно!Оригинальная заводская проводка предусматривает подключение каждой лампы в задних фонарях отдельным проводом, заведенным в монтажный блок, находящийся в салоне автомобиля.

Причины для использования подобной схемы производителем очевидны:

Преимущества использования меньшего количества проводов очевидны: проще монтаж жгутов и распиновка контактов. Независимо от способа подключения на розетке, для работы любой из спаренных систем габаритных огней или стоп-сигналов отведено по одному контакту на 7-ми штекерной розетке.

Недостатки такой схемы видны невооруженным глазом – приходится использовать для питания трех ламп штатный провод, рассчитанный под нагрузку одной лампы. Трехкратная перегрузка по току значительно увеличивает риск перегрева и оплавления изоляции.

Хорошим вариантом является соединение проводов через коммутационную колодку, закрепив ее на самодельном кронштейне вблизи левого фонаря. До начала монтажа сверлим отверстия в полу багажника и одиночным проводом промеряем реальную длину жгута провода от соединительной колодки до розетки с 15% запасом. Далее выполняем следующие действия:

  • отрезаем пять проводов измеренной длины, маркируем их в соответствии с выбранными точками подключения;
  • вырезаем отдельно провод для подключения к контактам указателя поворота правого фонаря и провод подсветки номерного знака. Их длина отлична от предыдущих пяти, поэтому измерять и подключать к проводке автомобиля придется отдельно. Маркируем цветным фломастером;
  • зачищаем концы от изоляции на 10-12 мм, лудим их оловом;
  • в соответствии со схемой подключения закрепляем концы проводов в контактных гнездах розетки, устанавливаем резиновое кольцо, сворачиваем провода в жгут и протягиваем в гофрированный шланг;
  • после закрепления розетки на фаркопе автомобиля, согласно схеме, укладываем шланг со жгутом по размеченному ранее маршруту. Концы проводов жгута закрепляем на коммутационной колодке;
  • выполняем распайку розетки фаркопа как указано на схеме. Как вариант, можно обойтись без применения дополнительного монтажа, концы проводов припаять на подходящих участках проводки автомобиля, предварительно освободив их от изоляции с помощью нагретого паяльника. В местах соединения проводов наносим изоляцию и герметик.

Подключение проводами к разъемам обоих фонарей – действуем почти по науке. Потребляемый фонарями прицепа ток, распределяется на левую и правую ветки проводки фонарей автомобиля. Подключение по этой схеме становится более безопасным, перегрузка на провода спаренных фонарей снижается с утроенной до удвоенной. Позитив налицо.

Схема аналогична предыдущей, отличие заключается в необходимости подсоединять к контактам вдвое большее число проводов. Количество использованного одножильного провода и монтажных обжимных гильз или контактных фишек увеличится на 30 %.

Подключение проводки розетки фаркопа к автомобилю в соответствии с требованиями безопасности эксплуатации автомобиля

Схему можно назвать универсальной и рекомендовать к широкому применению. Для подключения розетки используется отдельный жгут проводов управления лампами задних фонарей, противотуманных огней и подсветки номера, подключаемый непосредственно на монтажном блоке. Точка подключения каждой жилы электропроводки прицепа находится до входной клеммы предохранителя и, соответственно, дополнительной нагрузки для него не создает. Для предупреждения замыканий дополнительный жгут необходимо обеспечить своей монтажной колодкой предохранителей, расположив ее в багажнике машины. Сложность такого подключения связана с необходимостью прокладывания в салоне автомобиля жгута проводов для подключения розетки фаркопа и затратами на приобретение дополнительного количества провода.

Если в конструкции автомобиля реализован контроль за состоянием электропроводки и светотехники с использованием микропроцессорной техники, подключать дополнительную проводку для работы с прицепом следует с применением специальных микрокоммутаторов. Учитывая сложность работ с подобными устройствами и выполнения монтажа, устанавливать дополнительную проводку для подключения прицепа лучше с помощью опытного специалиста – электрика.

РОЗЕТКА НА 13 КОНТАКТОВ – ЗАЧЕМ НУЖЕН ПЕРЕХОДНИК

Все больше различной прицепной техники иностранного производства становится доступной отечественному покупателю. Многие из предложенных на рынке и в автосалонах вариантов имеют достаточно серьезное электрическое оборудование, требующее дополнительного питания. Нередко такая техника оборудована не семи контактной, а 12-ти или13-ти контактной розеткой. В таком случае подключить ее к семипиновому разъему можно с помощью определенной модели переходника.

Подключение розетки на прицеп


[Электрооборудование] Часть 3: Розетка прицепа — DRIVE2

Разбирался с разновидностями прицепов "Скиф" — узнал что под них отличается распиновка розетки. Как с современными прицепами так и между собой. Вспомнил про некоторые нюансы с розетками, которые видел ранее, решил немного обобщить чтобы не забыть.
Рассматривать буду только 7-ми контактную розетку типа ПС-300.

Полный размер

Расположение контактов в 7-ми контактной розетке прицепа ПС-300

Современные прицепы чаще всего подключаются по следующей схеме (ГОСТ 9200-76 и ISO 1724):
1 — Указатель поворота левый
2 — Фонарь противотуманный задний

3 — Масса
4 — Указатель поворота правый
5 — Задний габаритный и контурные правые фонари, фонарь освещения номерного знака
6 — Стоп-сигнал
7 — Задний габаритный и контурные левые фонари, фонарь освещения номерного знака

На современных прицепах МЗСА габаритные огни подключены только к контакту 7, это сделано для того, чтобы можно было без переделок подключать к старым отечественным автомобилям.

На прицепах "Скиф-М1" (выпускался с 1981 по 1987) и "Скиф-М2" (выпускался с 1987 по 1993) схема несколько отличается:
1 — Указатель поворота левый
2 — АКБ +
3 — Масса
4 — Указатель поворота правый
5 — Задний габаритный правый фонарь, фонарь освещения номерного знака
6 — Стоп-сигнал
7 — Задний габаритный левый фонарь, фонарь освещения номерного знака

Схема электрооборудования прицепа Скиф-М1


Схема электрооборудования прицепа Скиф-М2


Как видно из схем вместо питания заднего ПТФ подается постоянный + от АКБ для питания розеток, к которым можно подключить переноску автомобиля для освещения палатки. На схемах отличается обозначение контактов розетки: вместо арабских цифр там римские. На розетках так и было.

Пример обозначения контактов розетки римскими цифрами


Ниже приведено двойное обозначение.
На ранней модели прицепа "Скиф-М" схема отличалась сильнее:
1 (II) — Указатель поворота левый
2 (III) — Контрольная лампа указателей поворота прицепа
3 (M) — Масса
4 (IV) — Указатель поворота правый
5 (V) — АКБ +
6 (I) — Стоп-сигнал
7 (VI) — Задние габаритные фонари, фонари освещения номерного знака

Схема электрооборудования прицепа Скиф-М


Как видно из схемы в прицепе присутствует блок согласования прицепа, который предназначен для разгрузки реле поворотов автомобиля. Для работы этого блока необходимо постоянное питание, оно подается от АКБ через 5-й контакт розетки. В эти годы не были разделены габаритные огни правого и левого борта автомобилей, поэтому и на прицеп подавались только через 7-й контакт. 2-й контакт в те годы считался резервным. На этом прицепе была реализована лампочка контроля работы указателей работы прицепа. К прицепу "Скиф-М" прилагалась проводка с лампочкой для установки в автомобиль и контроля работы поворотов прицепа.
Не трудно догадаться, что если подключить такой прицеп к "современному" (розетка подключена как в начале поста) автомобилю, то повороты на прицепе будут работать только при включенных габаритных огнях (не хорошо, но не критично), при этом в автомобиле будет моргать задний противотуманный фонарь (в зависимости от схемы подключения ПТФ в автомобиле возможно будет на панели моргать контрольная лампочка заднего ПТФ).

Ну и раз затронул тему розеток, то приведу распиновку розетки прицепа на тракторах МТЗ:
1 — Указатель поворота левый
2 — Звуковой сигнал
3 — Масса
4 — Указатель поворота правый
5 — Задний габаритный правый фонарь
6 — Стоп-сигнал
7 — Задний габаритный левый фонарь

Обещал 13-ти контактную розетку не трогать и не буду. Она нужна для тех кто таскает прицеп-дачу, но многие владельцы этих автомобилей тоже предпочитают пользоваться 7-ми контактной розеткой, от чего в гугле можно встретить кучу неправильных (не соответствующих стандарту) схем, ведь хочется и питание постоянное в прицеп подать и заднего хода фонарь чтобы горел. Один вариант неплохой я видел:
1 — Указатель поворота левый
2 — (Через переключатель) Фонарь противотуманный задний/фонарь заднего хода
3 — Масса
4 — Указатель поворота правый
5 — (Через выключатель) АКБ +
6 — Стоп-сигнал
7 — Задние габаритные фонари, фонари освещения номерного знака

Что мне в этой схеме понравилось:
+ Можно фонарь противотуманный на прицепе использовать в качестве фонаря заднего хода в темное время суток;
+ Можно навесить на прицеп камеру заднего вида;
+ Можно подавать питание на прицеп-дачу при необходимости, а в случае обычного прицепа просто загорится правый габаритный фонарь, а левый будет работать в штатном режиме;

В качестве альтернативы в случае необходимости подключения питания на прицеп-дачу можно использовать розетку Р9-1М

Розетка Р9-1М


В ней есть дополнительное гнездо ИСО 4165:2001 в которое можно включать потребители 8А (в зависимости от производителя до 12А).

www.drive2.ru

Volkswagen Passat RF 1.6 2Е3 заводской › Бортжурнал › Розетка фаркопа и задние ПТФ — нюансы, о которых мало кто знает и догадывается

Во многом информация, которую я попытаюсь донести, не мое личное расследование — импульсом и рассказчиком технологии подключения ТПУ на Вагенах послужили ребята из Питерского Б3 клуба(многие неведанные схемо-фотки оттуда). Я попросту скрестил те схемы со своими потрохами авто подумав, что при скудной информации по поводу "Правильного" подключения розетки прицепа и некоторых проблемах при нарушении проводки в розетке(а это нарушение работы задних ПТФ) нужно хоть как-то заполнить эту нишу и пустить в массы одну правильную доработку подключения задних ПТФ.
Предистория —
недавно снимал задний бампер для профилактики кузова(пара латок, пара жучков, пара вмятинок) и внимательно изучил свой фаркоп — он оказался монолитным с усилителем бампера и выковыривать его оттуда для очистки/покраски посчитал нерентабельным — пускай живет как есть! Все равно пользуюсь им редко, но розетку фарокпа с проводами все-таки решил снять и на досуге почистить-проверить. Так он и лежал месяца 4, пока не почитал об особенностях включения ПТФ при подключении прицепа. Особенности собственно говоря простые — задний ПТФ должен отключаться при подключении вилки ТПУ, чтобы яркий свет фонаря не бликовал в зеркале при ночной езде, а при наличии ПТФ на прицепе включались только они. Кто не знает или не догадывается о задних ПТФ — это стандартная опция, а сам "Фонарь" — красный сектор на крышке багажника рядом с огнями заднего хода. Красный сектор(фонарь) по условиям используется один — со стороны водителя. У прулей задействован правый фонарь. Мощность лампы в ПТФ по нормативу 3-4 мощности лампы заднего габарита. То-есть у нас в габаритах лампа 6W -следовательно на ПТФ 21W
Особенности подключения есть, а вот информации и мало-мальски путевых схем нет. Есть "Мысли", "Тезисы" и обрывки схем, но монолитной-сплоченной информации отсутствие.
Начну с того, что хотя моя комплектация автомобиля весьма убогая, но она практически заводская и неплохо сохранившаяся.
Давайте посмотрим на типовую схему подключения розетки прицепа


Но увы! Этот типовой проект не катит — непонятно назначение "Контакта 2". Копаем дальше и находим уже более "Европейский" вариант где хоть что-то сказано про "2"
У меня стоит штатная европейская розетка Вестфалия с точно такими-же обозначениями(фотка не моя, да прости автор — у меня читается хуже)
.
Вариант схемы включения задних ПТФ с использованием "Реле №15"(10 место в колодке).Здесь ПТФ L20
Вариант схемы с использованием вместо 15 реле "Перемычки"(как указано в спецификации)/ Здесь ПТФ L46

Полный размер


Разница в с "Реле №15" и с "перемычкой" заключается в том, что питание на ПТФ без реле идет через контакт замка зажигания, а с реле замок разгружается от лишних амперов и питание берется с "Шина Х" которая запитывается от специального разгрузочного реле. Нет надобности искать/теребить его возле БРП — поверьте, оно у всех стоит штатно

В связи с тем, что на Д2 выложенные схемы почти нечитабельные — фотки выкладываю в стиле "Комикс" сразу с описанием
Полез я в потроха своей розетки и обнаружил в ней то, о чем почти нигде не писалось но являющимся главным фактором безопасности при подключении ТПУ — выключатель задних ПТФ

Полный размер

Полный размер

Полный размер


Во всех отечественных электросхемах Б3 ни сном-ни духом об микровыключателе ПТФ и разъем на ПТФ указан как "Один контакт", но на самом деле пин двуконтактный

Полный размер


Ответная часть разъема на левой стороне багажника

Полный размер


Вот более-менее читаемая схема подключения розетки, в которой про микрик ни слова

Полный размер


Но существует немецкий вариант подробного подключения ПТФ через специальное реле №151 с нормальнозамкнутыми контактами. Это реле разгружает ток через контакты разрывного контакта в розетке — по моим фоткам видно, что от времени латунь уже потемнела от нагрузки. Но этот вариан включения — для настоящих фанатов "Супер Ваген"

Полный размер

.
Немного цитат с немецких сайтов
-немного кривой перевод: …При работе с прицепом реле J269 (отключаемый задний противотуманный фонарь) с номером 151 принимает на себя выключение заднего противотуманного фонаря (NSL), чтобы предотвратить ослепление водителя отражением НСЛ на подвесе. Во время работы подвесного двигателя он отключает подачу питания со стороны поезда NSL.
-: реле 151 VAG 191 945 383 -с одной группой нормально замкнутых контактов, управление 12В, управляется замыканием вывода

www.drive2.ru

схема подключения розетки 7 pin, распиновка розетки фаркопа

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть  надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для  того  чтобы  подключить прицеп правильно,  должна быть  заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам.  Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Содержание статьи

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

  • cемиконтактные 7 pin разъемы европейского типа;
  • разъемы американского типа 7 пин;
  • разъемы 13 pin;
  • особые разъемы.

При этом на территории СНГ зачастую используются 7-контактные разъемы, тогда как 13-контактные часто встречаются на европейских и американских авто. Основное отличие – наличие нескольких дополнительных контактов, чтобы получить возможность включить противотуманные фары, а также допоборудование, которое используется в домах-прицепах.

Что касается стандарта, на обычном прицепе для легковых машин  должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется  контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой  без доработок к розетке 7 пин  не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от  сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Если же говорить об упомянутом выше евроразъеме, такое решение используется для подавляющего большинства прицепов легковых машин. При этом важно учитывать, что приемная, а также ответная часть имеют гнезда двух типов, то есть гнездо «папа» и гнездо «мама». Данное решение необходимо для безопасности, чтобы исключить возможные ошибки при подключении таких разъемов. Также расположение гнезд предотвращает короткое замыкание.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше,  контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

  • Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Лучше ставить розетку в различные проемы для замены ламп, так как в таких областях наиболее удобный доступ к колодкам. Еще добавим, если на самом фаркопе есть розетка с выведенными на нее сигналами, можно приобрести 7-и контактную вилку. Такова штатная схема подключения фаркопа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

 Начнем с того, что распиновка 7 контактной розетки следующая:

  • поворотник левый;
  • фонарь заднего хода;
  • земля;
  • поворотник правый;
  • подсветка номера и правый габарит;
  • стоп-сигналы;
  • левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения.  Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь)  машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Чтобы подключить фаркоп или подсоединить прицеп,   заранее нужно приготовить материалы для монтажа и подключения. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. При выборе нужно обращать внимание на то, чтобы все детали корпуса прилегали, не было люфтов, запрессованные латунные контакты не должны болтаться. Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками. Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок  управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

Электронный блок согласования необходим  для подключения  прицепа к машине со сложной электроникой. Блок управления на таких авто обычно тестирует все системы, оптику и т.д. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку  следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК  автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

Еще рекомендуется перед самим подключением выполнять проверку электроцепей в разъеме прицепа (особенно в области контактов и пайки). Важно, чтобы контакты не были окислены или отгнили. Также контакты прозваниваются на предмет короткого замыкания, особенно в подвижных местах.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Задача усложняется в том случае, если таких готовых соединений нет. В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. При этом нужно отдельно учитывать распиновку и т.д. Напоследок отметим, что если осуществляется подсоединение проводки, такое соединение должно быть выполнено надежно и качественно. Также для авто с электронными контроллерами может отдельно потребоваться блок согласования.



Читайте также

krutimotor.ru

Подключение розетки фаркопа к бортовой сети автомобиля своими руками

Достаточно сложно на легковом автомобиле перевозить крупногабаритные вещи. Особенно если есть дачный участок, ведь постоянно нужно что-либо перевозить, будь то строительные материалы, рассада весной и так далее. В таком случае выгодным приобретением будет прицеп. Скорее всего, большая часть автомобилистов знают, что это такое и насколько это полезная вещь.

Введение

Не каждый задумывается о том, как присоединить фаркоп и как подключить розетку фаркопа. Конечно, с установкой фаркопа у многих проблем не возникнет, потому как делается это достаточно легко. Схема подсоединения сцепного устройства прицепа к автомобилю показана на рисунке ниже:

К элементу «С» сцепного устройства автомобиля прикручивается розетка фаркопа. У прицепа же есть ответная часть — вилка электрики прицепа.

С правильным подключением электрики, которая присутствует на самом прицепе возникают некоторые вопросы, ведь нельзя просто взять и прокинуть скрутку проводов к прицепу, так как постоянно ездить с ним неудобно, ведь подсоединяют его обычно только в случае необходимости. Как же быть с проводкой?

Ну для начала стоит разобраться, для чего она вообще нужна там. Вне зависимости от разновидности прицепа на нем обычно присутствуют дополнительные указательные осветительные приборы – это указатели поворота, стоп сигналы и габаритные огни. Водителям, которые едут за вашим автомобилем также важно знать, что вы собираетесь делать, в какой момент вы начинаете притормаживать или вовсе останавливаться, перестраиваться и поворачивать, а из-за прицепа видимость основных приборов, чаще всего просто перекрыта. Также не стоит забывать о том, что на прицепе есть регистрационный номер, который должен подсвечиваться. А для питания всех этих приборов необходимо подключать их к бортовой сети автомобиля. Для подключения используется специальное устройство, выполнятся подключение розетки фаркопа.

Как подключить эту розетку

Процесс подключения будет зависеть от конкретного автомобиля. Подключение розетки фаркопа может происходить тремя основными способами:

  1. Простым;
  2. Стандартным;
  3. Универсальным.

Но прежде чем начать подключение нужно понять, как выполнена распиновка розетки фаркопа. Схема для подключения розетки для фаркопа прицепа будет различаться в зависимости от того, какая вилка используется на прицепе. Встречается два основных вида: обычные и евро розетки, вся разница только в количестве контактов, у второго варианта их больше – 10 или 13, а у первого всего 7. Но чаще всего у иномарок встречаются разъемы с 7 контактами. И распиновка контактов розетки прицепа примерно одинаковы как на иномарке, так и на автомобиле отечественного производства. Это хорошо видно на схеме, расположенной ниже.

Простой способ подключения

Когда в автомобиле и прицепе уже есть все необходимые разъемы или клеммники и необходимо лишь вывести их к розетке. Тогда в автомобиле уже выведены все разъемы и все готово для подключения розетки фаркопа, а правильная распайка указана в инструкции авто.

Как правило, этот клеммник находится в багажном отделении под обшивкой с правой или левой стороны (это зависит от марки автомобиля и место клеммника так же указано в инструкции к автомобилю).

В таком случае схема подключения прицепа не понадобиться и можно будет выполнить распиновку самостоятельно.

Стандартный способ подключения

Когда вилка на прицепе уже скомпонована и правильно распаяна. В таком случае остается лишь правильно подключить розетку. Соединение выполняется при помощи контактных площадок или обычной скрутки и изоленты. Важно лишь соблюдать правильность подключения в соответствии со схемой.

Важно: Места скруток обязательно должно быть пропаяны паяльником. В противном случае провода скруткок окислятся и будет нарушен контакт. Как следствие, осветительные приборы прицепа работать не будут.

Получается, что провода присоединяются напрямую к другим проводам стоп сигналов, указателей поворотов и габаритных огней. К примеру, в момент нажатия на педаль тормоза, срабатывает датчик и ток течет не только к основным лампочкам стоп-сигнала, но и к аналогичным лампочкам на прицепе. Точно так же происходит и с лампочками поворотов и габаритов.

Это достаточно простой способ, с которым справиться большинство автолюбителей, важно лишь иметь хотя бы небольшой опыт работы с проводкой.

Но такой способ пригоден только на старых автомобилях. В современных управление световыми лампами происходит через электронный блок, и прямое вмешательство в работу этого блока может привести к неисправностям электроники автомобиля.

Универсальный способ подключения

Этот способ используется в том случае, если автомобиль нового типа и электрика в нем сделана сложным образом. Используются всевозможные датчики контроля этой самой электрики. Если будет использован стандартный способ, то на приборной панели загорится сообщение о неисправности габаритов или указателей поворота. Ведь ток, потребляемый при их включении будет больше, в случае с подключенным прицепом. Блок управления будет посылать сообщение об ошибке.

Для того, чтобы избежать все эти неисправности устанавливается специальный блок согласования, который подключается к сети автомобиля и к главному блоку управления. Он получает сигналы и подает необходимый ток на указательные приборы. Схема подключения розетки фаркопа выглядит так:

В таком случае правильно подключить все гораздо сложнее и если вдруг стандартные разъемы не совпадают, то стоит обратиться за помощью к профессионалам. Они помогут сделать все правильно и ничего не сломать. Блоков согласования выпускается огромное множество. Ниже изображена схема одного из них:

electry.ru

Схема подключения розетки прицепа автомобиля, распиновка фаркопа

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

Особенности подключения разъемов современных машин

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Лампа стоп-сигнала.
  6. Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.
Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

autolirika.ru

Покупая "МЗСА" будьте внимательны. — Сообщество «Прицепы» на DRIVE2

Недавно приобрел прицеп МЗСА "Стандарт", приобретал непосредственно на предприятии-изготовителе. Итак, прицеп оплачен, прицеплен и подключен к авто, проверяю сигналы поворота и габаритные огни, стоп-сигналы проверить не смог, в силу того что был один, да и подумалось — чего их проверять, прицеп то новый, точно работают. Понадеялся на отечественного производителя — А ЗРЯ. Вчера подключал розетку на авто, которое потянет прицеп, подключил, проверил контролькой — все работает, подключаю прицеп — стопов нет! Ну первая мысль — "накосячил" с розеткой, прицеп то новый, чего на него грешить. Отключаю, проверяю контролькой, все работает, хрень какая-то! Ну думаю, видимо в вилке провод отошел (как положено, по-нашенски), разбираю вилку иии… ОППА, провода для подключения стопов нет вообще, его просто нет в жгуте. Такая вот шутка- сюрприз от производителя. Ёпт, но прицеп то новый, блин! Итак — в жгуте должно быть 7 проводов разного цвета, красный — отвечает за подключение стоп-сигнала, 6-ть проводов соответствуют цветовой схеме и подключению, а красного нет и в помине. В итоге подключил стопы через провод противотуманки. Ну вообщем все по-русски — покупаешь УАЗ — доделай под себя, покупаешь прицеп — доделай за предприятием- изготовителем, а потом удивляемся, почему все сравнивают с импортной б/у техникой. У меня ещё прицеп немецкого пр-ва, 2006 г.в., грузоподъёмностью 1500 кг, эксплуатирую его уже 4 года, так за 4 года кроме мойки и смазки тормозных систем ничего не делал. А тут новый купил, а теперь с заводом "бадаться" придется. В общем все по-Русски, через одно место, видимо это в крови у нас, даже казнили через это место- на кол сажали.
Будьте внимательны, к сожалению за нашими по прежнему необходимо все проверять.
Всем удачи.

Полный размер

Ура… новый прицеп))

Полный размер

Как и положено, в фонаре красный провод идет на стоп-сигнал.

Полный размер

Из жгута выходит только 6-ть проводов.

Полный размер

6-ой пин свободен, ему бедному провода не хватило))

Полный размер

Схема подключения, на ней красный провод есть.

www.drive2.ru

Розетка фаркопа. Подключение и устройство. Виды и особенности

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство
Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

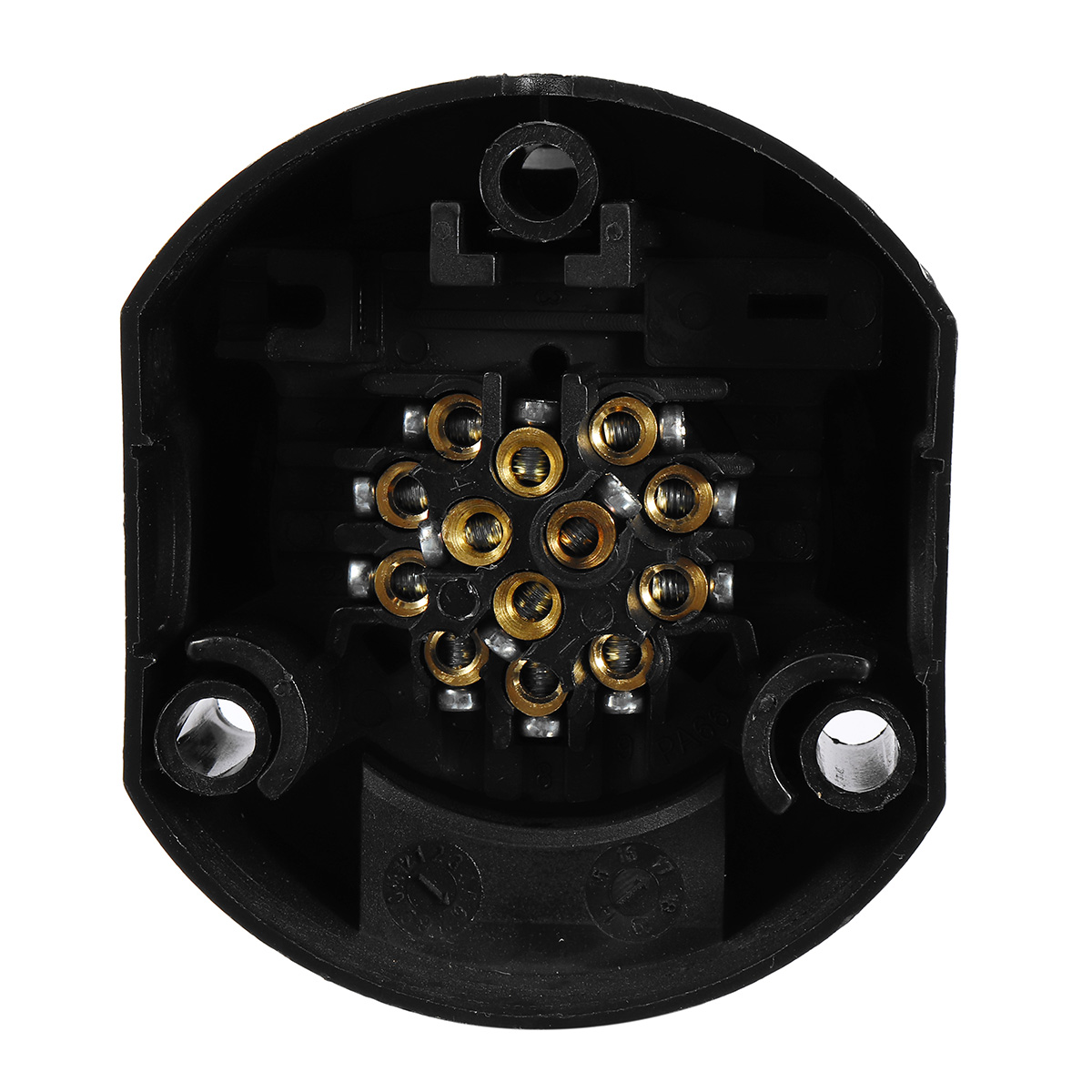

13-контактная розетка фаркопа

Чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

  1. Левый поворот, аварийная сигнализация (желтый провод).
  2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
  3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
  4. Правый поворот (зеленый провод).
  5. Правый габаритный огонь, номерное освещение (коричневый цвет).
  6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
  7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
  8. Фонарь заднего хода (розовый цвет).
  9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
  10. Положительный полюс, работающий только при включенном зажигании (серый провод).
  11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
  12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
  13. Отрицательный полюс для 9-го контакта на 35 ампер.
7-контактная розетка фаркопа

Обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

  1. Левый указатель поворота.
  2. Положительный полюс питания.
  3. Отрицательный вывод.
  4. Правый указатель поворота.
  5. Правый габаритный фонарь и номерная подсветка.
  6. Стоп-сигналы.
  7. Левый габаритный фонарь.
Необходимые материалы
  • Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
  • Соединительные колодки, желательно с наличием гнезд предохранителей.
  • Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм2.
  • Силиконовый герметик для автомобилей, любого производителя и цвета.
  • Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день семиконтактная розетка фаркопа . Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:
  • Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
  • Увеличивается надежность работы фонарей.
  • Подключение и контроль работы фонарей и электрических цепей становится проще.
  • Можно использовать разные схемы подключения.
Достоинства схемы с меньшим числом проводов:
  • Простая распиновка контактов и подключение жгутов.
  • Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.
Недостатки:

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения
  • Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
  • Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
  • Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
  • Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
  • Провода свернуть в жгут и протянуть в гофрошланг.
  • Закрепить на фаркопе розетку по схеме.
  • Проложить гофрированный шланг со жгутом проводов по запланированному пути.
  • Концы проводников жгута зафиксировать на коммутационной колодке.
  • Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.
Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Похожие темы:

electrosam.ru

Подключение фаркопа - розетки, провода, блоки согласования

Каталог розеток, проводов, блоков согласования для подключения фаркопа на alta-karter.ru один из самых больших в Рунете. В продаже имеются все комплектующие, которые могут вам пригодиться. Большинство моделей есть в наличии, и мы отправим заказ сразу после поступления вашей заявки.

Что именно мы вам предлагаем?

Если вам нужна электрика для фаркопа от Bosal, Thule, Thule и других известных производителей дооборудования для авто, можете не искать цену ниже. В нашем интернет-магазине действуют, пожалуй, самые лучшие условия для владельцев машин. Судите сами: шары, блоки согласования, розетки и другая электрика для фаркопа, представленная в разделе, имеет оптовую стоимость, при этом данные аксессуары мы продаем в розницу. Это замечательная возможность сэкономить.

География продаж — Россия и Казахстан

Недорогие комплекты электрики для фаркопа, которые заслужили множество положительных отзывов у экспертов, мы отправляем с доставкой. Вариантов много: это могут быть «Почта России», транспортные компании и т. д. Оптимальный способ получения товара вы выбираете сами. Для этого необходимо указать город проживания.

Спецпредложение для автовладельцев Москвы

В данном интернет-магазине вы можете не только купить электрику для фаркопа, но и заказать ее подбор по марке автомобиля и подключение — установка осуществляется специалистами нашего собственного сервисного центра. Выбранное вами дооборудование будет доставлено туда на следующий день. Вам лишь остается согласовать время обращения к мастерам, чтобы не ждать в очереди.

Почему электрика для фаркопа должна быть очень надежной?

Представьте себе сумму ущерба, который придется возместить пострадавшей стороне, если прицеп, прикрепленный к вашему автомобилю, вдруг оторвется. Причем не на пустынной проселочной дороге, а в городе или на трассе, где поток движения очень интенсивный. И хорошо еще, если обойдется без человеческих жертв. А виной ДТП может стать просто некачественный комплект электрики для фаркопа.

Чтобы избежать форс-мажора, рекомендуем выбирать дооборудование для машин только у проверенных производителей. Решив купить электрику для фаркопа на нашем сайте по фото, вы получаете брендовую продукцию для автомобиля, протестированную в самых сложных условиях. Придерживайтесь инструкции, и фирменные аксессуары не подведут! А чтобы купить комплект электрики для фаркопа, который лучше всего подойдет вашей марке автомобиля, получите бесплатную консультацию нашего менеджера. Это можно сделать по телефону в Москве +7 (495) 215-02-45 или обратившись на горячую линию по России 8 800 555-02-76.

Для чего нужна электрика к фаркопу?

Современные автомобили для повышения безопасности оснащены компьютером. Он контролирует все функции ТС в процессе его эксплуатации с целью предотвратить перегрузки и возможные повреждения системы. Поэтому крайне важно соединить электрику фаркопов с электрическими цепями транспортного средства, тем самым обеспечив надежную связь установленного дополнительного оборудования с бортовым компьютером, что гарантирует его эффективность и долговечность.  Комплект электрооборудования прицепного устройства служит для обеспечения прицепа или велобагажника электропитанием от сети автомобиля.

При выборе электрики Вы должны определиться по двум вопросам: какой тип розетки и вариант электропроводки предпочтителен?

Розетка фаркопа: виды

Розетки, входящие в электропакет, различаются по количеству контактов:  7- или 13-полюсные. В России обычно используется стандартная 7-контактная, подходящая для обычных прицепов. Для подключения более сложных прицепов или автодомов необходима 13-штекерная.

Тип электрики для фаркопа

Если Вы владелец "немолодого" автомобиля, у вас есть возможность выбрать из универсальной электрики, с блоком согласования (Smart Connect) и оригинальной штатной, разработанной для конкретнй модели ТС. Для современных авто подходит последний вариант проводки, который гарантирует правильное выполнение всех функций, присущих вашему "железному коню".

alta-karter.ru

Подключение фаркопа на рено дастер - Подключение розетки прицепа на рено дастер

Содержание

Renault Duster dCi Дуся, моя Дуся " Бортжурнал " Подключение проводки фаркопа по Фэншую

Вот что пришло

процесс установки занял не более часа и это я делал все размеренно и не торопясь.

Полный размер

Полный размер

все провода закрепил вот на такие штучки

Полный размер

уложил это все в левый карман в багажнике, провод плюсов проложил напрямую на аккумулятор через предохранитель

Полный размер

После всей установки был проведен так сказать тест драйв прицепа, все работает, все мигает.

Полный размер

Всем добра берегите себя и будьте внимательнее на дорогах

www.drive2.ru

Тепло на улице всего +1 −1???, решил провести проводку на фаркоп.Почитал инструкцию, ничего сложного нет все на клеммах.Единственное что мне не понравилось нужно сверлить, и поэтому я решил провести через стандартные отверстия.В левом крыле нашел заглушку и отверткой сделал пару дырочек (отверстий). Просунул кабель к креплению розетки.Подключил провода согласно схеме и прикрутил розетку, снизу провод закрепил на стяжки.Дальше снял левый фонарь и подключил фишку с 4 проводами, согласно схеме.Потянул вправо второй кабель, но так как он рассчитан на другое место захода, оказался коротким . Легким движением мы его удлиняем до нужного размера (1,5-1,8)и засовываем в гофру.Снимаем фишку с правого фонаря (его снимать не надо)и подключаем .Теперь берем тестор и проверяем правильность работы розетки ???

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Решено подключать розетку на ТСУ самостоятельно.

Завели внутрь через то же отверстие в кузове (к правому фонарю), что и проводка парктроника. К левому фонарю уже внутри идёт только одна жила на левый поворотник. Всё подключение опять таки согласно схеме.Что касается врезки проводов. Резать провода при подключении не стали. Воспользовались очень хорошим советом, который подглядели на сайте Рено Дастер Клуба. Открыв колодку, припаиваем провода от розетки к соответствующим клеммам. Просто и удобно.

Проверяем — стопраи, габариты, поворитники, всё работает. Работу можно считать оконченной. Теперь можно и на дорогу в составе автопоезда выезжать.

www.drive2.ru

У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки. Герой нашего рассказа способен буксировать груз весом до 3,5т

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам! К ТСУ прилагается описание узлов и деталей

  • балка поперечная;
  • пластины боковые;
  • крюк прицепной и его шаровая головка;
  • электророзетка;
  • соединительные провода;
  • элементы крепежа (гайки и болты).

У любого типа в комплекте нескольку крупных узлов

  • съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
  • стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
  • фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

В сегодняшнем материале мы при помощи фото и технических материалов разберемся о том, как установить его самостоятельно. Вы также можете посмотреть про установку фаркопа и нюансы его установки в других разделах нашего сайта. Внешний вид установленного прицепного устройства

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Так выглядит покупное устройство ТМ «Трейлер»

Обратите внимание! В этом случае не потребуется даже снимать задний бампер.

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит. Используйте для крепления только идущие в комплекте элементы

  • Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.
  • Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
  • Сцепной шарик крепим к кронштейнам.
  • Можно возвращать на место термозащиту, запасное колесо и глушитель.
Электроработы

Совет: Сравнивайте расцветку проложенных проводов, хотя преимущественно она совпадает с бортовой проводкой.

Подключение проводов следует производить только при отключенной АКБ

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным. Штатную проводку резать не нужно — все можно подключить более цивильно

Для того, чтобы продлить эксплуатацию тягово-сцепного устройства и обеспечить безопасность другим участникам движения, необходимо производить периодическое обслуживание фаркопа и его креплений. Основное — это осмотр болтовых креплений ТСУ, а также надежность контактов электрооборудования прицепа. Болтовым соединениям требуется периодическая подтяжка.

Важно! Не эксплуатируйте машину с прицепом, который нагружен массой более 1200 кг и в условиях движения со скоростью более 90 километров в час.

Защитный колпачок убережет шар от ржавчины

Чтобы смонтировать самостоятельно тягово-сцепное устройство, достаточно выложенного выше материала. Определенную помощь окажет видео в этой статье, из которого любой автолюбитель узнает, как обслуживать прицеп, буксируемый Renault Duster. Удачи на дорогах!

для чего нужен, как подключить

Здравствуйте, дорогие друзья! Поскольку мы активно обсуждаем с вами фаркопы и прицепы, не поговорить про блок согласования фаркопа было бы настоящим преступлением. Этот элемент необходим для современных авто. Иначе с эксплуатацией прицепного устройства возникнет целый ряд проблем.

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:

Следовательно, без блока согласования схема будет работать с ошибками, и провоцировать разные неприятности.

Что дает установка блока

  • слаженную работу электронного блока управления машины и автоприцепа;
  • возможность осуществлять контроль над поворотниками прицепа;
  • управление противотуманками п

Установка фаркопа на Рено Дастер своими руками

Особенности выбора тягово-сцепного устройства

На Рено Дастер ассортимент фаркопов довольно широк и отличается между собой:

Наиболее оптимальным вариантом для Рено Дастер 4×4 сочетающим в себе качество и приемлемую цену является фаркоп производства Трейлер, в том числе и на полный привод.

Компания Renault заботится о своих клиентах и облегчила им самостоятельную установку ТСУ, подготовив в Renault Duster:

Произвести грамотную установку фаркопа своими руками вам поможет наша подробная инструкция, и прилагаемый к комплекту чертеж фаркопа. Работы по установке тягово-сцепного устройства необходимо проводить вдвоем с полным соблюдением техники безопасности.

  1. Распаковываем пакет с тягово-сцепным устройством производства Трейлер, разделяем комплект на элементы.
  2. Для демонтажа заводских заглушек открываем багажник. Пластиковые заглушки находятся под обшивкой, слева и справа багажника по два отверстия. Аккуратно открываем доступ к ним и стараясь не повредить лакокрасочное покрытие авто поддеваем отверткой с двух сторон и убираем их.
  3. Берем крепежные болты из комплекта, вставляем в полученные отверстия. Для защиты болтов используем поставляющиеся в комплекте пакета втулки с приваренными болтами. Их устанавливаем внутрь лонжеронов.
  4. Перемещаемся под машину и визуально видим окончания крепежа. Впрочем, увидеть его можно просто заглянув под авто.
  5. Теперь берем боковые кронштейны ТСУ, надеваем на окончания болтов, далее обязательно — шайбы и наживляем гайки, затягивая ключом на 19 с учетом возможной регулировки.
  6. Следующим шагом по установке ТСУ является монтаж поперечной балки. Перед этим действием поперечную балку примеряем на соответствие полученного расстояния между боковыми пластинами фаркопа.
  7. Далее, совместив с одной стороны отверстия на балке и боковушке, со стороны колеса вставляем болт и наживляем гайкой. Такие же действия производим с другой стороны. Корректируем расположение поперечной балки и хорошо затягиваем все гайки, предварительно смазав на них резьбу. При установке и затягивании болтов на имеющем полный привод автомобиле балку следует тянуть назад по ходу машины.
  8. Сборка силовых элементов тягово-сцепного устройства заканчивается монтажом буксирного крюка, который крепится болтами и гайками самостоп из приобретенного комплекта и затягиваем гайки, используя ключи на 17. На фото хорошо видно место его установки.

    Нажмите на фото для увеличения

Электрика — последний шаг к завершению работ по установке фаркопа на Рено Дастер. Сначала устанавливается розетка на площадку фаркопа небольшого размера. Поставить ее не сложно. Далее освобождаем заглушку для электропроводки в полу багажника. Проводка от розетки заводим в освобожденные отверстия. Дальнейшее подключение проводов ТСУ по инструкции от производства Трейлер следует производить в автосервисе.

Рено Дастер имеет бортовой компьютер и мультиплексную сеть. Подключение электропроводов розетки своими руками может привести к скачкам напряжения и выходу из строя электроники. Чтобы избежать этого в техцентре используют блок согласования или универсальный электрокомплект.

avtooverview.ru

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Установка на автомобиле

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.
Использование схемы подключения

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто
  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.
  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.
Электроработы

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото — процесс установки на ВАЗ девятого поколения

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет — то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

Монтируемые быстросъемные устройства

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

  • Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
  • Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
  • Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.
  • Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Как правильно подключить прицеп к грузовику

Убедитесь, что буксирное транспортное средство и прицеп правильно соединены - это одна из немногих важных задач по контрольному списку буксировки, которые вы должны выполнить перед тем, как отправиться в путь. Мы поможем вам научиться правильно подсоединять прицеп к грузовику:

Ступени подключения прицепа

Шаг 1 - Правильная сцепка

Прежде всего, убедитесь, что у вас есть сцепное устройство и буксирный шар подходящего размера, которые соответствуют потребностям буксируемого прицепа.Ваш прицеп должен иметь маркировку, указывающую необходимые размеры.

Вам также необходимо убедиться, что подключенный прицеп движется параллельно земле. Если ваше буксирующее транспортное средство расположено слишком высоко для вашего прицепа (или наоборот) и у вас нет регулируемого сцепного устройства, вам необходимо приобрести регулируемое сцепное устройство, которое подходит как для вашего буксирующего транспортного средства, так и для прицепа. Это важно! Обратите внимание на регулируемую сцепку Weigh Safe, которая соответствует требованиям.

Шаг 2 - Безопасный замок

Теперь, когда у вас есть сцепное устройство, отвечающее вашим потребностям, очень важно надежно зафиксировать сцепное устройство в приемной коробке вашего буксирующего транспортного средства с помощью подходящего фиксатора сцепного устройства (мы продаем стопорные штифты сцепного устройства). Дважды проверьте, чтобы ваше сцепное устройство было зафиксировано, заблокировано и полностью закреплено на буксировочной шаре вашего сцепного устройства. Вы можете проверить это, потянув за язычок прицепа или заглянув под сцепное устройство, чтобы проверить защелку и блокировку; он не должен оторваться, и если это произойдет, вам нужно будет начать с нуля и снова подключиться.

Шаг 3 - Защитные соединения

После того, как ваш прицеп надлежащим образом прикреплен к буксировочной шаре, а домкрат или стойка прицепа находятся в «верхнем» положении, вам нужно будет проверить соединения безопасного прицепа с грузовиком, чтобы убедиться в правильности настройки.Убедитесь, что ваши предохранительные цепи соединены с прицепом и буксирующим автомобилем. Эти две цепи должны пересекать друг друга, образуя крестик. Причина этого в том, что если по какой-либо причине ваше сцепное устройство отцепится, сцепное устройство приземлится на перекрещенные цепи вместо того, чтобы удариться о дорогу. Кроме того, эти цепи не должны касаться земли, но должны иметь достаточно провисания для поворотов.

Шаг 4 - Кабели питания

Затем вам нужно будет убедиться, что кабели питания подключены и работают правильно; еще раз убедившись, что они не касаются дороги, но достаточно свободны для поворотов.Найдите розетку для проводов (вилку питания), которая должна находиться на задней части буксируемого автомобиля, будь то на бампере или рядом с ним, внутри багажника или на свободном проводе. Осмотрите, чтобы убедиться, что он не поврежден, не потерт и не корродирован; если что-либо из этого произошло, это может помешать правильной работе источника питания и требует проверки механиком.

Шаг 5 - Подключите кабели питания

Убедившись, что силовые кабели не повреждены, надежно вставьте силовой кабель прицепа в розетку на буксирующем транспортном средстве (убедитесь, что кабели не проходят под сцепкой или буксирным шаром, чтобы не повредить его. или отключен).

Шаг 6 - Проверить все

Затем вам нужно будет проверить / проверить фары на прицепе, чтобы убедиться, что силовые кабели подключены правильно и все в рабочем состоянии. Ваш буксирный автомобиль должен быть включен и работать, чтобы это проверить.

Это проще всего сделать с другом; пусть один человек в транспортном средстве проверяет фары, а другой - на задней части прицепа в поле зрения водителя. Вам нужно будет убедиться, что ходовые огни, стоп-сигналы, указатели поворота и опасности находятся в рабочем состоянии и синхронизированы.Если какой-либо из этих индикаторов не работает должным образом, дважды проверьте подключение к источнику питания.

Если соединение надежно и выполнено правильно, но огни по-прежнему не работают, обратитесь к механику, чтобы починить их, поскольку буксировка прицепа без работающих фонарей прицепа небезопасна, и это поможет избежать остановки или аварии. .

Шаг 7 - Отрывной кабель

Кроме того, если вы буксируете прицеп с тормозами прицепа, вам необходимо проверить, прикреплен ли трос убегающего или отрывающегося от него.Не на всех прицепах есть тормоза прицепа с таким тросом. Этот кабель необходимо будет отдельно подключить к буксирующему транспортному средству, но не к предохранительным цепям или шаровой опоре.

Назначение этого кабеля - прикрепить тормозную систему прицепа к буксирующему автомобилю. Если бы ваш прицеп был отцеплен от грузовика, отрывной трос вытащил бы штифт и включил бы тормоза прицепа. Это замедлит его, остановит ваш прицеп и предотвратит его превращение в большую опасность на дороге или в аварию.

Подключение прицепного устройства

На аренде занято. Вам нужен служебный прицеп недорого, а верфь поможет вам установить сцепное устройство и предохранительные цепи. Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

Но не раньше, чем вы включите фары на трейлере.Автосалон не позволит вам уехать, пока не заработает свет. К тому же вилка прицепа на задней части вашего грузовика не имеет никакого отношения к вилке на прицепе. Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

Отчаянные времена, отчаянные меры
Электропроводка прицепа может оказаться простой задачей. Многие транспортные средства, особенно пикапы и внедорожники, предварительно настроены на прицепы.Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика. Просто отсоедините разъем от задних фонарей грузовика, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

Но подключить прицеп может быть непросто. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменят лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками.То, как вы прокладываете провода от осветительных розеток к сцепке, может быть проблематичным. А что, если у вас есть прицеп с простыми одноламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, вероятность того, что прицеп и транспортное средство используют разные разъемы, так как в индустрии буксировки используются как минимум четыре разных стиля.

от красного к зеленому к белому

Начнем с основ. Большинство прицепов имеют три контура - для ходовых огней, а также левого и правого стоп-сигналов.Стоп-сигналы будут мигать при включении сигнала поворота - реле мигалок в автомобиле определяет, когда включены стоп-сигналы, и мигает соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа. Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

Это означает, что вам понадобится разъем как минимум с четырьмя контактами.Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, при этом один штырь без кожуха на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и это те стили, которые производители устанавливают на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа. В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумулятора транспортного средства, так что это означает другую цепь.Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким для чтения даже юристом.

Без рецепта

Есть 7-контактный разъем на грузовике и рядный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей переходник, который позволяет работать по принципу «включай и работай». Другие варианты перестановки разъемов могут быть адаптированы с использованием готовых деталей.

Сращивание

Худший случай - у вас есть легковой или грузовой автомобиль без огней прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтная контрольная лампа или вольтметр, а также некоторые возможности сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий. Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля.Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему - но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, которую вы определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота. Подключите все к разъему.

Отдельно, но не равно

В некоторых автомобилях используются отдельные лампы для тормозов и указателей поворота задних фонарей. Это нормально - пока вы не поймете, что в трейлере для всех трех функций используется одна лампа с двумя нитями накаливания. Один из вариантов - установка на прицеп еще одной задней фары, но существует более простое решение. В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и указателя поворота. Он устанавливается в жгут прямо перед разъемом прицепа.

Прочие цепи

Некоторые большие прицепы имеют отдельную цепь для габаритных или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей.Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля - поэтому вам нужно будет добавить реле для обработки дополнительного тока.

Также может быть 12-вольтовая цепь для ходовых огней внутри прицепа или для зарядки аккумулятора прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели.Убедитесь, что провода достаточно большого диаметра, чтобы выдерживать нагрузку (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи. Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит выбросы электрического тока от перегорания проводки или сгорания предохранителя.

Эй, Нелли

Это приводит к концепции электрических тормозов прицепа. Они приводятся в действие контроллером в транспортном средстве, который увеличивает напряжение на тормозах пропорционально замедлению транспортного средства.Для этого нужен провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-ga. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должна быть вспомогательная аккумуляторная батарея и аварийный выключатель, чтобы замедлить прицеп, если он отсоединяется от сцепного устройства.

Держим все вместе

Как сделать подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом.Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой. Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании бытовых гаек для проволоки - они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

Когда вы застегиваете пуговицы, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала штифты.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как установить 7-позиционный адаптер для жгута проводов прицепа Quick Connect | Блог U-Haul

Инструкции по настройке на 7 контактов для быстрого подключения

1.Определите подходящую точку крепления адаптера на тягаче. Убедитесь, что длина жгута проводов прицепа достаточна для достижения этой точки, и установите адаптер.

2. Вставьте 4-плоскую вилку адаптера в 4-плоскую вилку, выходящую из автомобиля. Это обеспечит функции заднего фонаря, левого и правого поворота.

3. Найдите точку заземления рядом с адаптером, например, на раме автомобиля или поперечине. Очистить поверхность от грязи и антикоррозийных средств. Зафиксируйте белый провод петелькой.(Не просверливайте пол или кузов автомобиля.)

4. Подсоедините остальные провода, обжав желтые разъемы. На схеме ниже показано расположение проводов.

Инструкции по установке 13321 (на французском языке)

1. Определите, что нужно сделать, чтобы исправить приспособление для ремонта автомобиля. Assurez-vous que le faisceau de fils de la remorque estsuppisamment long pour atteindre cet endroit et fixez ensuite l’adaptateur.

2. Бранчес: призовая тарелка на 4 полюса адаптера и призовая тарелка на 4 полюса, как вид транспорта.Ceci assurera le fonctionnement des feux rouges arrière ainsi que des feux clignotants (à gauche et à droite) de la remorque.

3. Трувэ ун де мис а ля терр пре де л'адаптатор, соответствующий кадрам шасси или траверс автомобиля. Enlevez de la surface la saleté et la protection contre la rouille. Fixez le fil blanc avec une cosse à anneau. (Ne percez pas de Trou dans le plancher ou dans la caisse du véhicule.)

4. Branchez les fils qui restent en sertissant les connecteurs jaunes.Référez-vous au diagramme ci-dessous pour vérifier l’emplacement des fils.

Instrucciones de instalación 13321 (Español)

1. Определите, что мы имеем в виду, а что нет. Asegúrese de que el arnés de cableado del remolque tenga la longitud adecuada para alcanzar este punto y para montar el adaptor.

2. Conecte el enchufe plano de 4 vías del adaptor en un enchufe plano de 4 vías que se extiende del vehículo. Esto proporcionará las funciones de la luz trasera y luces direccionales del lado izquierdo y derecho.

3. Localice un punto de conexión a tierra cerca del adaptor tal como el bastidor o travesaño del vehículo. Limpie la Suciedad y la herrumbre del área. Asegure el alambre blanco con el ojete. (Нет perfore el piso o plataforma del vehículo.)

4. Conecte los кабели возобновляют comprimiendo los conectores amarillos. Vea el diagrama de abajo para las ubicaciones de cable.

Тестирование 13-контактного буксирного гнезда без специального тестера | Барбу Пол


сделай сам электроника

Недавно я установил на свой автомобиль 13-контактную розетку и хотел убедиться, что все ее функции работают правильно.

13-контактное гнездо вдоль основных тормозных, задних и контрольных фонарей обеспечивает (в соответствии со стандартом ISO 11446) задние противотуманные фары, фонари заднего хода, постоянное соединение 12 В и коммутируемое соединение 12 В (когда двигатель работает или просто включен в машине). Так что немного больше, чем у более простого 7-контактного варианта. Не говоря уже о том, что некоторые розетки также отключают задний ультразвуковой датчик парковки при подключении прицепа.

Эти 13-контактные розетки (в основном) используются для буксировки прицепов, поскольку им требуется постоянное подключение 12 В для их аксессуаров, а коммутируемое соединение используется для питания холодильника и зарядки аккумулятора. Их также можно использовать с прицепами и велосипедными стойками, установленными на фаркоп, с противотуманными фарами и фарами заднего хода.

Если у вас прицеп с 7-полюсным штекером, есть переходники с 13 на 7 контактов.

Не имея ничего из вышеперечисленного и просто установив буксировочное устройство и 13-контактное гнездо, мне понадобился способ проверить, действительно ли гнездо работает в соответствии со спецификацией (просто для удовольствия).

Если у вас есть трейлер, вы можете проверить все соединения, фактически подключив его и используя, но вот альтернативы, если вы этого не сделаете:

  1. Покупка специального тестера 13-контактных разъемов:
  2. Использование вольтметра и нескольких лампочек для имитации присоединения фургона.

Я собираюсь изучить второй вариант, так как он интересный и информативный.

Собственно тестируем розетку

Итак, мы хотим смоделировать подключение реального трейлера, но без трейлера, вот как мы это делаем.

Необходимые детали:

  • мультиметр (нам нужен вольтметр)
  • лампа мощностью 10 Вт (минимум), я использовал лампу мощностью 21 Вт
  • провода

Предупреждение: Убедитесь, что вы не запускаете двигатель в замкнутом пространстве - опасность удушья!

Предупреждение: Убедитесь, что вы не двигаетесь задним ходом с работающим двигателем и лицом, проверяющим свет сразу за автомобилем, - опасность травмы!

Предупреждение: Убедитесь, что вы не прикасаетесь к проводам под напряжением и не соприкасаетесь друг с другом, это может привести к поражению электрическим током или возгоранию!

Предупреждение: Убедитесь, что вы не аннулируете гарантию на свой автомобиль или буксирное устройство, подключив к нему элементы .

Для справки, вот расположение выводов сокета согласно ISO 11446 (любезно предоставлено Википедией):

  • Контакт 1 - Левый указатель поворота
  • Вывод 2 - Фонарь задний противотуманный
  • Контакт 3 - Земля
  • Контакт 4 - Правый указатель поворота
  • Контакт 5 - Фонарь задний правый
  • Контакт 6 - стоп-сигнал
  • Вывод 7 - Фонарь задний левый
  • Вывод 8 - Фонарь заднего хода
  • Штифт 9 - Постоянное питание
  • Контакт 10 - Коммутируемое питание (для холодильника)
  • Контакт 11 - Масса для контакта 10
  • Контакт 12 - Обнаружение присутствия прицепа / Не используется
  • Штифт 13 - Масса штифта 9

Итак, контакт 3 является контактом заземления для контактов 1-8 .

Контакт 9 заземлен на , контакт 13 и контакт 10 заземлен на , контакт 11 .

Тестирование нормальной работы

Контрольные штифты 1 через 8 просто:

  1. Переключите вольтметр на постоянный ток 20 В (или автоматическое масштабирование).
  2. Подключите массу вольтметра к контакту 3 .
  3. Подайте сигнал поворота, или нажмите на тормоз, или включите фары и подсоедините красный щуп вольтметра к эквивалентному контакту гнезда фаркопа.
  4. Вольтметр должен показывать около 12 вольт, а может и больше, в зависимости от автомобильного аккумулятора.

Если вольтметр показывает 0 или близко к 0 вольт, что-то не так. Что касается указателей поворота, то вольтметр может не показывать точные показания, поскольку напряжение повышается и понижается вместе с сигналом, но оно должно изменяться с той же скоростью.

Обратите внимание, что для работы некоторых из них вы, возможно, вставили ключи в замок зажигания и повернули их в положение «ON», например, это необходимо для противотуманных фар и фонарей заднего хода.

Постоянное испытание мощности

Это просто: независимо от состояния вашего двигателя / зажигания, подключив вольтметр (установленный на максимум 20 В) между контактами 9 и 13 , должно быть показание 12 В или выше.

Обнаружение прицепа

В зависимости от разъема и модуля, который вы установили, контакт 12 может быть или не быть контактом обнаружения прицепа, если это так, при подключении прицепа этот контакт будет подключен к заземлению ( контакт 3 ).

В моей конкретной установке (модуль MP5-DS-G13) обнаружение прицепа выполняется путем проверки того, подключена ли достаточно большая нагрузка между контактом 6 и контактом 3 , что эквивалентно рабочим тормозам на вашем прицепе / караван. Что имеет больше смысла. Если у вас есть стоп-сигналы на вашем прицепе, система знает, что он подключен, иначе контакт 12 может быть заземлен не у всех производителей прицепов. Это крутой трюк, который, если не ошибаюсь, обеспечивает совместимость даже при использовании переходника на 13-7 контактов. Это круто, ведь в любом прицепе есть стоп-сигналы.

Теперь убедитесь, что вы подключили достаточно большую нагрузку. Сначала я подключил лампочку на 5 Вт, но ничего не произошло. После того, как я переключился на лампу мощностью 21 Вт, система обнаружила «прицеп».

Я использовал автомобильную лампу из своего запасного набора (который является обязательным в некоторых европейских странах), к которому я припаял пару проводов, чтобы можно было подключить их к контактам 6 и 3 .

Отключены задние парктроники

Если вы подключите его успешно и попытаетесь создать резервную копию автомобиля, ваши датчики парковки будут выключены. Это полезно, так как позади вас есть постоянное препятствие, и датчики начинают раздражать. Конечно, это не относится к адаптивным датчикам парковки (которые, как я слышал, могут узнать, есть ли постоянное препятствие, и отключить звуковой сигнал).

Независимое управление противотуманными фарами автомобиля и прицепа

Еще одна интересная особенность модуля, который я установил, заключается в том, что если я включаю и выключаю противотуманные фары, я могу контролировать, включены ли противотуманные фары автомобиля и прицепа или только противотуманные фары прицепа. Это необходимо для того, чтобы вас не ослепило отражение противотуманной фары от прицепа. Итак:

  • включить: включены противотуманные фары автомобиля и прицепа;
  • выключен: фары автомобиля выключены, противотуманные фары прицепа включены - это не ослепляет;
  • включен: включены противотуманные фары автомобиля и прицепа;
  • выключен: противотуманные фары автомобиля и прицепа выключены.

Испытания коммутируемой мощности

Это было самым сложным для меня. Согласно многим онлайн-источникам контакт 10 должен оживать при включении зажигания или работающем двигателе. Ну… это было не так.

В некоторых источниках говорится, что двигатель действительно должен проработать какое-то время, чтобы зарядить аккумулятор. Другие говорят, что вам нужно отключить систему автоматического запуска / остановки.

Оказывается, для моего модуля все это было не так. Хитрость заключалась в вышеупомянутом обнаружении трейлера балла.После того, как я подключил 21-ваттную лампочку (как если бы был подключен прицеп), загорелся штифт холодильника ( 10 ) и между ним и штырем 11 у меня было показание разности потенциалов 12 В на вольтметре при включении зажигания. на. Успешно, все пины рабочие

Так как постоянный контакт питания работает, даже если прицеп не подключен. Я почему-то ожидал, что переключаемый вывод питания будет работать так же. Просто включите зажигание, и штифт должен заработать, но я ошибся, нужно подключить прицеп.Это то, что заставило меня написать этот пост, чтобы другие знали, как правильно имитировать соединение с трейлером.

Электропроводка прицепа и проводка управления тормозами для буксировки прицепов

Преобразователи задних фонарей
Электропроводка управления тормозом
Транспортные средства, буксируемые за автодомом
Схема электрических соединений для общих вилок
Выключатели аварийного отключения

Перед буксировкой прицепа на буксируемое транспортное средство необходимо установить специальные световые и электрические системы. Систему освещения прицепа нельзя встраивать напрямую в систему освещения вашего тягача.Ваш квалифицированный установщик сцепного устройства подключит ваши задние фонари, сигналы и функции стоп-сигналов к специальному разъему или разъему, чтобы получить доступ к системам освещения прицепа.

Обычно, когда вы включаете указатель поворота или нажимаете педаль тормоза, огни на прицепе также должны сигнализировать о ваших намерениях водителю позади вас. Закон гласит, что любой прицеп, который выступает на 4 или более футов позади вашего автомобиля или визуально блокирует ваши задние фонари, должен быть оборудован собственными задними фонарями, а ваш автомобиль должен иметь соединение с задними фонарями прицепа.Отсюда необходимость в электропроводке вашего автомобиля.

Большинство прицепов имеют один красный световой сигнал для сигналов торможения и поворота (по одной лампочке на каждую сторону). Это известно как 4-проводная система. Большинство импортных автомобилей и более новые отечественные автомобили имеют как красный сигнал тормоза, так и отдельный желтый указатель поворота (по 2 лампы на каждую сторону). Это 5-проводная система. Преобразователи задних фонарей необходимы для подключения автомобиля с 5-проводной системой к прицепу с 4-проводной системой. Для этого компания Eyers Trailer Hitch Center продает и устанавливает преобразователи задних фонарей и силовые модули для прицепов.



Преобразователи

Вся мощность фонарей прицепа передается через световые цепи тягача.

Силовой модуль прицепа

Вся мощность фонарей прицепа передается напрямую от аккумуляторной батареи тягача по отдельной линии электропередачи. Требуется для некоторых транспортных средств, чтобы избежать повреждения цепи освещения транспортного средства.


В настоящее время мы также видим, что на транспортных средствах устанавливаются более сложные компьютерные системы. Во многих случаях мы должны обходить компьютерную систему, когда мы подключаем транспортное средство для буксировки, чтобы буксировочная проводка не сбивала с толку компьютер транспортного средства, заставляя его думать, что что-то не так с его системой освещения.

Опять же, для решения этой проблемы необходимо установить специальные преобразователи и жгуты проводов.Это может обойтись дорого. Итак, если вы проводите сами, пожалуйста, обратитесь к нам за советом, прежде чем делать проводку самостоятельно. Неправильная проводка может привести к перегоранию предохранителей и, в крайних случаях, перегреву проводов, что может привести к возгоранию вашего автомобиля.

Электропроводка становится немного сложнее, когда вы буксируете более крупные или более сложные прицепы. Вместо простой проводки для включения только освещения, некоторым прицепам требуется дополнительная проводка для работы электрических тормозов, 12-вольтовые линии зарядки аккумулятора, резервные фонари и питание холодильника.Установщик сцепного устройства может определить ваши потребности в электропроводке в зависимости от типа буксируемого прицепа, а также от типа буксируемого автомобиля.



Если прицеп длиннее 15 футов или весит более 1500 фунтов, по закону он должен быть оборудован тормозной системой.

Сегодня используются два типа тормозных систем. Большинство прицепов для лодок и водных видов спорта оснащено гидравлическими тормозами, которые иногда называют тормозами с импульсным воздействием. Тормоза - это независимая система, активируемая главным цилиндром на стыке сцепного устройства и дышла прицепа.Главный цилиндр установлен на передней части прицепа, поэтому прицеп может буксировать любое тягач. Проще говоря, когда сила инерции тормозного действия буксирующего транспортного средства приводит в действие главный цилиндр в уравнительном устройстве, срабатывают тормоза прицепа.

Другой тип тормозной системы - это электрическая проводка управления тормозом. Тормоза прицепа активируются электроникой с помощью блока управления тормозами, установленного под приборной панелью тягача. Существует дополнительная проводка, связанная с подключением вашей тормозной системы и аккумулятора к задней вилке, которая активирует тормоза прицепа, когда вы нажимаете педаль тормоза.Блок управления тормозом регулирует величину напряжения, возвращаемого в вилку. Блок управления тормозами также позволяет вам вручную активировать тормоза прицепа в аварийных ситуациях или когда вам просто нужно дополнительное тормозное действие, независимо от того, когда вы нажимаете ногу на тормоза.

Обе эти тормозные системы должны соответствовать федеральным, региональным и местным нормам. Закон гласит, что если вы буксируете прицеп, оборудованный электрическими тормозами, на вашем буксирующем автомобиле должен быть установлен блок управления тормозами.

В некоторых старых блоках управления тормозами используется технология маятникового инерционного типа для активации тормозов прицепа. Проблема с этим типом системы состоит в том, что ящик должен быть установлен точно только в одном положении, чтобы внутренний маятник правильно активировал систему. Иногда, если вы поднимаетесь и спускаетесь с холма, маятник обманывается и неправильно активирует тормоза.

В новой технологии используется полностью электронная твердотельная система для активации тормозов.Распределительную коробку управления тормозом можно установить в любом положении. Они относительно безотказны.


Контроллеры тормозов

Цифровой контроллер тормоза Primus

Представляем цифровую систему управления тормозами прицепа Primus - полностью пропорциональную электрическую систему управления тормозами прицепа.


Tekonsha P3 Контроллер тормозов

Электронное управление тормозом прицепа P3 для прицепов с 1–4 осями является пропорциональным.Отчетливый, удобный для просмотра ЖК-дисплей с несколькими вариантами цвета и контрастности. Позволяет переключаться между электрическими и гидравлическими тормозами.


Tekonsha Prodigy Контроллер тормозов

Устройство управления тормозами прицепа

Prodigy - это новейшее и наиболее интеллектуальное устройство управления тормозами от Tekonsha. В этом мощном элементе управления используется новая технология датчиков движения, аналогичная той, что используется в аэрокосмической промышленности. Для прицепов с 2, 4, 6 и 8 тормозами.


Контроллер тормозов Curt Triflex

Трехосевой датчик движения для быстрой и плавной остановки, компактный размер, автоматическое выравнивание и калибровка - настройка не требуется, автоматическая регулировка тормозной мощности при движении вверх или вниз по склону, регулировка чувствительности для различных нагрузок прицепа или условий движения, совместимость с -блокировать тормоза и круиз-контроль, работает 2-8 тормозов



Вот удобная схема соединений для наиболее распространенных типов электрических разъемов:



В настоящее время в большинстве штатов и Канады требуется, чтобы на буксируемом автомобиле была установлена ​​тормозная система. Канада не пустит вас в страну, если у вас ее нет!

Нам нравится система Brake Buddy, которую легко настроить и легко перенести на любой другой автомобиль. Поставляется с радиоуправляемым монитором тренера, системой отрыва и укрытием.

Вспомогательная тормозная система Brake Buddy повышает безопасность буксировки, предоставляя эффективную, простую в использовании дополнительную тормозную систему для вашего буксируемого автомобиля. Это помогает сделать буксировку вашего дома на колесах более безопасной и удобной.

Brake Buddy ™

Brake Buddy Тормозная система для буксируемых автомобилей за автодомом.

Вспомогательная тормозная система Brake Buddy повышает безопасность буксировки, предоставляя эффективную и удобную дополнительную тормозную систему для вашего буксируемого автомобиля. Это помогает сделать буксировку вашего дома на колесах более безопасной и удобной.

BrakeBuddy Vantage Select ™ - новое и улучшенное

BrakeBuddy Vantage Select отличается новым технологическим прогрессом, что делает его единственной портативной вспомогательной тормозной системой, которая позволяет выбирать между полным и пропорциональным тормозами одним нажатием кнопки.



Выключатель аварийного отключения использует либо большую сухую аккумуляторную батарею, либо вспомогательную 12-вольтовую батарею, содержащуюся в прицепе, для автоматического включения тормозов прицепа, если прицеп случайно отсоединяется от тягача.Штифт вставляется в размыкающий переключатель, чтобы удерживать переключатель в разомкнутом состоянии. Если прицеп отсоединяется, трос вытаскивает штифт из переключателя, и переключатель затем подает электрический ток на тормоза прицепа. Вы должны время от времени проверять переключатель аварийного отключения, вытаскивая штифт и проверяя действие торможения.

Вы можете проверить выключатель перед каждым отключением следующим образом:

  1. Присоедините прицеп к тягачу.
  2. Вытяните фиксирующий штифт выключателя.
  3. Проверить тормоза, попытавшись уехать. Выключатель аварийного отключения функционирует нормально, если задействованы тормоза прицепа. (Тормоза будут заблокированы.)
  4. Если тормоза не включаются, убедитесь, что аккумулятор прицепа подключен и полностью заряжен, а тормоза прицепа отрегулированы должным образом.
  5. Обратитесь в сервисный центр, если тормоза прицепа не работают после выполнения этих проверок.
  6. Перед буксировкой прицепа установите на место штифт размыкателя и привода.

Примечание: Никогда не используйте выключатель аварийного отключения в качестве стояночного тормоза, когда вы припаркованы на холме. Батарея разрядится, и система аварийного отключения не будет работать должным образом, когда она вам действительно понадобится.


Возврат с проводки управления тормозом обратно в дом

Какой тип разъема проводки прицепа подходит вам?

Разъем электропроводки прицепа - это то, что связывает электрическую систему вашего автомобиля с прицепом, позволяя другим водителям видеть ваши фары, даже если прицеп блокирует заднюю часть вашего автомобиля.Это не только мера безопасности; это тоже закон. Требования варьируются от штата к штату, поэтому внимательно проверьте законы в своем регионе, чтобы убедиться, что вы соблюдаете их. Вот краткое изложение наиболее распространенных типов разъемов электропроводки прицепа и того, как они работают.

Типы вилок и розеток

В вашем доме вы подключаете бытовые приборы к розеткам. В автомобиле вы подключаете прицеп к автомобильной розетке. Формы вилок и розеток различаются, чаще всего это плоские, круглые и плоские ножки.

  • Плоский: На плоских разъемах все контакты выстроены в один ряд. Как правило, вы обнаружите, что плоские соединители имеют меньшее количество контактов и используются для буксировки небольших грузов, которые не требуют такого большого количества функций.
  • Круглый и RV Blade: Оба этих разъема круглые, с контактами, расположенными по кругу. На шестиконтактных разъемах и выше он также находится посередине. Хотя они иногда имеют меньшее количество контактов, чаще всего они имеют большее количество контактов и используются для больших нагрузок, требующих дополнительных функций.

Форма розетки и вилки одинакова для круглых и плоских соединителей, но форма контактов и отверстий меняется. Круглые заглушки имеют круглые штифты и отверстия; Заглушки для лезвий RV имеют прямоугольные штифты и отверстия.

Количество контактов

Давайте вернемся к тому, что у вас есть в доме. Бытовые розетки работают с двухконтактными или трехконтактными вилками. С прицепами думайте о шпильках, а не о шпильках. Итак, представьте четырехконтактный соединитель проводки прицепа, как будто это обычная бытовая вилка с четырьмя контактами.Наиболее распространенные разъемы для прицепов имеют четыре, пять, шесть или семь контактов. Чем больше контактов в разъеме, тем больше функций он может выполнять.

  • Четырехконтактный и пятиконтактный: Каждый разъем имеет один контакт, который является заземлением, поэтому четырехконтактный разъем управляет только тремя вещами, пятиконтактный разъем - только четырьмя вещами и так далее. Все дело в фарах с четырехконтактным разъемом, который управляет сигналами поворота, стоп-сигналами и задними фонарями. Поднимитесь к пятиконтактному разъему проводки прицепа, и вы добавите фонари заднего хода или электрические тормоза, в зависимости от вилки.
  • Шестиконтактный: После того, как вы доберетесь до шестиконтактного разъема проводки прицепа, вы добавите 12-вольтное соединение, что больше для удобства, чем для безопасности. Вместо того, чтобы управлять светом, этот шестой контакт является так называемым горячим проводом, и он позволяет заряжать аккумулятор в трейлере. В этом нет необходимости, если вы буксируете что-то вроде лодки, но он пригодится, если вы буксируете небольшой прицеп для кемпинга.
  • Семиконтактный: Семиконтактный соединитель проводки прицепа увеличивает емкость.Он включает в себя возможности различных контактов меньшего размера, поэтому у вас есть все функции освещения, электрические тормоза и розетка на 12 вольт. Опять же, это не то, что вам нужно для небольшого прицепа, но когда вы буксируете кемпер или дом на колесах, это становится гораздо более важным.

Разнообразие доступных разъемов для электропроводки прицепа гарантирует, что у вас будут все необходимые функции независимо от того, какой груз вы везете. Безопасная и легальная буксировка с одним из этих типов.

Ознакомьтесь со всеми буксирными изделиями , доступными на сайте NAPA, в Интернете или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта.Для получения дополнительной информации о разъемах проводки прицепа поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Николь Вакелин освещает автомобильную промышленность в качестве независимого журналиста для различных изданий. Ее работа включает в себя новости, подкасты, радио, письменные обзоры и видеообзоры. Ее можно найти в The Boston Globe, CarGurus, BestRide, US News and World Report и AAA, а также в блогах о стиле жизни, таких как Be Car Chic, The Other PTA и She Buys Cars. Она активна в социальных сетях, у нее много подписчиков как в Twitter, так и в Instagram, и в настоящее время она является вице-президентом Ассоциации автомобильной прессы Новой Англии.

Муфта: Этап 2 - Воздушные линии, электрические линии и шасси

Автор TransAm Trucking / 10 января 2017 г.

На этом этапе вы успешно соединились с прицепом, но еще не время ехать по дороге. Необходимо подключить электрические и воздушные линии, а шасси нужно поднять до упора.

Воздушные и электрические линии

На задней части грузовика, со стороны водителя, есть 3 линии: красная, зеленая и синяя.Красная линия - это воздуховод для аварийного тормоза прицепа. Зеленая линия - электрическая линия. Синяя линия - это воздуховод рабочего тормоза прицепа. Подключите эти провода к соответствующим соединителям и розеткам на прицепе перед перемещением прицепа. Мы рекомендуем начать с синей линии, так как она самая дальняя.

Возьмитесь за синюю леску за руку и потяните вниз, чтобы отсоединить ее от сцепного устройства на грузовике. Расположите гладкую руку синей линии под углом 90 ° к синей муфте прицепа.Вставьте паз гладкой руки в муфту, чтобы зафиксировать стропу на месте. В конечном результате должна получиться прямая линия от соединителя до линии.

Далее переходим к зеленой линии. Возьмитесь за зеленую линию за черный штекер и потяните вверх, чтобы вынуть ее из розетки грузовика. Рядом с синим соединителем находится круглое серебряное гнездо с откидной крышкой. Поднимите крышку и вставьте вилку зеленой линии в розетку. Завершите процесс соединения красной линией.

Соедините свободную руку красной линии с красной соединительной муфтой прицепа, выполнив
те же шаги, что и синяя линия. Закончив подсоединение линий к прицепу, перейдите к пассажирской стороне грузовика, чтобы поднять шасси.

Шасси шасси

Вы найдете шасси на пассажирской стороне прицепа. Рукоятка
для шасси будет висеть под прицепом. Отпустите рукоятку и поверните ее наружу, на себя. Поворачивайте кривошипную рукоятку, пока шасси не встанет полностью. Если шасси висит слишком низко, вы рискуете зацепиться за него на неровной дороге или на повороте, что может привести к повреждению оборудования.Подняв шасси, снова установите кривошипную рукоятку на крюк под прицепом.

Когда колесо 5 -го заблокировано вокруг шкворня, электрические и тормозные магистрали подключены, а шасси подняты до упора, вы готовы отправиться в путь. Сделайте этот день безопасным!

* Советы по безопасности от Томаса Янга и отдела обучения и развития TransAm Trucking

.
