Подключение центрального замка из китая – Дистанционный центральный замок из китая — Сообщество «Автоэлектрика» на DRIVE2

Универсальный блок дистанционного управления центральным замком

Всем привет.

В сегодняшнем обзоре речь пойдет об универсальном центральном замке (а если быть более точным, то блоке управления), заказанным мною на Aliexpress. Покупался он для установки в автомобиль Dodge Intrepid. Всегда меня интересовало по какой неведомой причине американские инженеры предусмотрели в автомобиле центральный замок, но не оснастили его дистанционным управлением. Казалось бы мелочь, но постоянное использование ключа для открывания/закрывания дверей посредством замочной скважины особого удовольствия не приносит, особенно, если в руках пакеты 🙂 Так что было решено что-то с этим делать.

Изначально рассматривался вариант установки сигнализации, но в итоге от этой идеи было решено отказаться. Ведь даже самый бюджетный вариант обошелся бы примерно в 50$, а кому нужен Intrepid 2003 года? 🙂 Разве что «пионеров» бы отгоняла, хотя и то не факт. Так что было решено обратить взор в сторону китайских товарищей с Aliexpress.

Результатом поиска и стал обозреваемый лот. Основной причиной покупки именно этой модели стало то, что у данного набора нет отдельных брелков, которые нужно было бы носить вместе с ключами. Брелок совмещен с ключом, прям как у современных автомобилей.

На то, чтобы добраться из Китая в Беларусь у посылки ушло чуть больше месяца, подробную информацию о ее перемещении можно посмотреть здесь.

Поставляется блок без какой-либо оригинальной упаковки. Мой экземпляр пришел в обычном полиэтиленовом пакете. На подарок, конечно, не сгодится, но поскольку ставить ее самому, то этот момент особого значения не имеет.

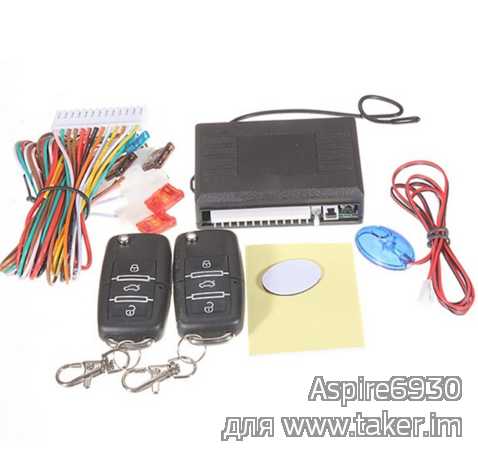

В комплекте поставки был, собственно, сам блок, жгут проводов, два брелка-ключа, инструкция по подключению (на английском языке), а так же парочка кусочков двухстороннего скотча.

На этой фото очень хорошо виден самый большой минус этой покупки — в комплекте к ключам нет никакой декоративной наклейки, чтобы залепить углубление в корпусе. Понятно, что блок универсальный, но могли бы и положить в комплект парочку наклеек с кокой-нибудь нейтральной надписью или картинкой. Так что придется придумывать что-нибудь самому.

В инструкции расписаны возможности данного комплекта, а так же как и что надо нажимать, чтобы добиться нужного результата.

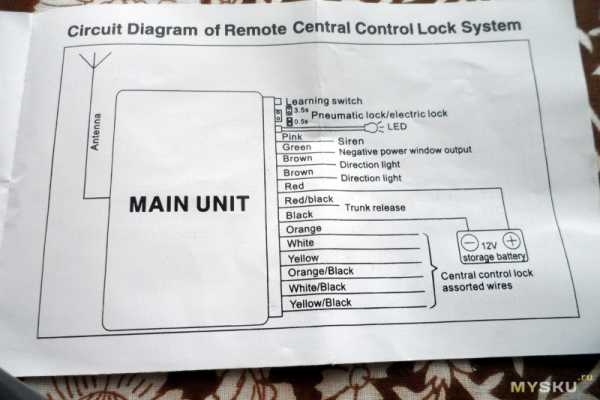

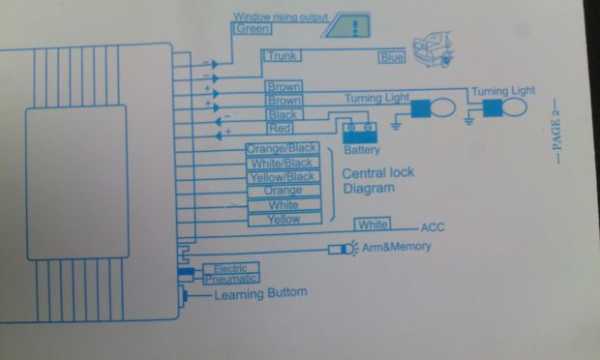

В ней же есть и схема подключения блока управления.

В принципе, ничего сложного нет и, отыскав все нужные провода в проводке автомобиля, справиться с установкой блока способен каждый.

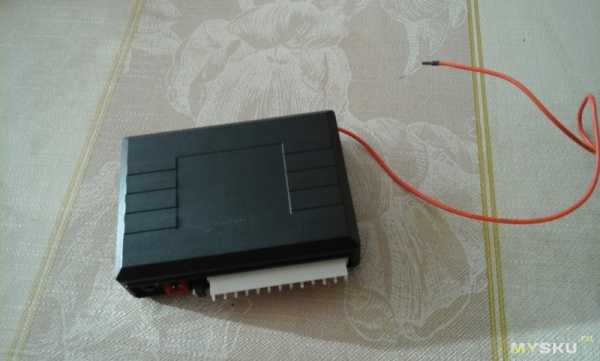

К качеству изготовления как блока, так и ключей претензий у меня нет. Все выглядит симпатично и аккуратно, нигде ничего не отломано. Постороннего запаха у пластика так же нет.

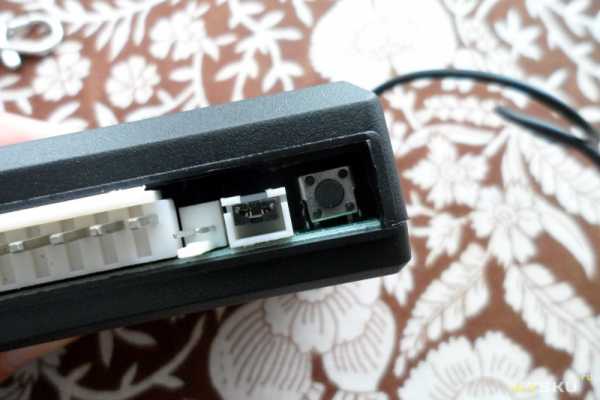

Жгут проводов подключается к тыльной стороне блока в специальный разъем. Тут же разъем для подключения диодного индикатора (как раз от «пионеров») и кнопка сброса настроек.

На противоположном торце имеется парочка наклеек, одна из которых, как я понимаю, обозначает что-то вроде порядкового номера. На ключах есть наклейки с тем же номером. Видимо, чтобы не перепутать связанные друг с другом ключи/блоки.


Половинки корпуса блока управления соединены при помощи парочки саморезов, так что с тем, чтобы добраться до внутренностей проблем нет. Вот так выглядит его незамысловатая начинка:

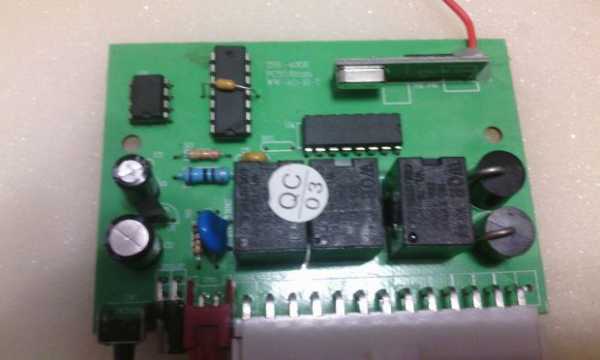

Плата с односторонним расположением элементов, качество пайки стандартное для китайской электроники: все более-менее аккуратно, но от флюса избавиться до конца не смогли.

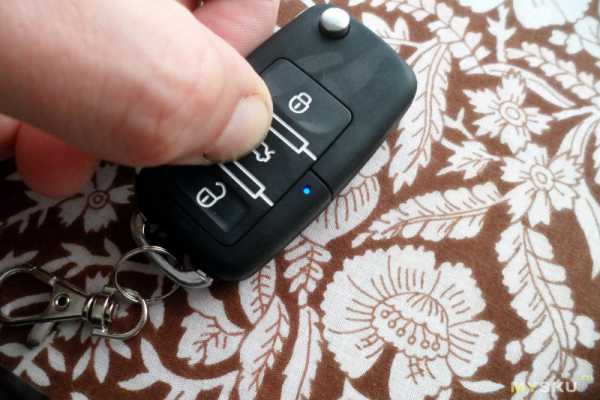

В каждом ключе имеется синий диод, загорающийся при нажатии той или иной кнопки. Сами кнопки нажимаются приятно, ход небольшой, щелчки не очень громкие. Все на уровне обычных ключей.

Жало у ключа съемное, держится на небольшом винтике. Так что со сменой проблем не возникает. Но можно его и не менять, а выточить из имеющейся заготовки (если по форме подходит). В нашем случае была проведена замена.

Корпус ключа состоит из двух половинок. В одну из них можно поместить чип, если таковой имеется, а во второй находится «начинка».

Работает ключ от двух батареек CR2016. Не знаю на сколько их хватит, но, думаю, что на пару лет точно.

В принципе, больше ничего интересного как во внешнем виде, так и в устройстве блока нет, так что можно переходить к его установке.

С этим ничего особо сложного нет, главное найти все нужные провода 🙂 В случае с Dodge они находятся в одном жгуте, идущем у блока предохранителей, что над левой коленкой.

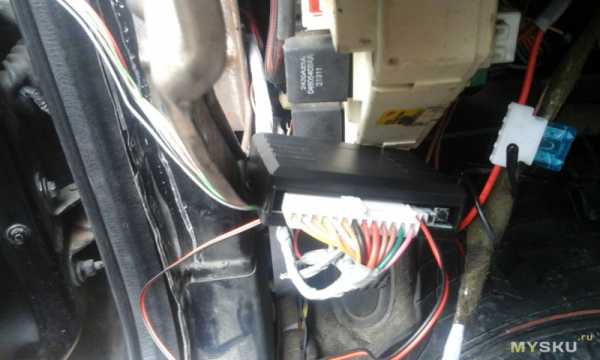

На то, чтобы установить блок ушел примерно час. Если добавить время, потраченное на обнаружение всех нужных проводов и разборку/сборку салона, то суммарно ушло часа 2. По итогу проведения всех работ, блок был помещен там же:

Поскольку данный блок универсальный и подходит к любым автомобилям, то расписывать что к какому проводку надо подключать особого смысла нет. У Dodge это проводки одного цвета, у другого автомобиля — другого. Да и Intrepid не сильно популярная модель 🙂 Однако, если будут вопросы — спрашивайте, постараюсь помочь.

Проверка работоспособности показала, что все работает именно так, как и должно. Двери и крышка багажника открываются и закрываются без каких-либо проблем. Что касается дистанции срабатывания — из окна на 12 этаже до машины стоящий на расстоянии метров 15 от подъезда добивает без проблем. Но это по прямой и без препятствий. На парковке срабатывает метров с 10.

Подводя итог всему, что тут было написано, могу сказать, что данный блок управления центральным замком оказался работоспособным 🙂 Пока что проблем с срабатыванием обнаружено не было. Так что если учесть небольшую стоимость, простоту установки и неплохой функционал, то получилось весьма полезное дополнение к автомобилю. Так что покупка удовлетворила на 100%. Но важно помнить, что это всего лишь блок дистанционного управления. Это не сигнализация и не центральный замок. Установка данного блока позволяет осуществлять дистанционное отпирание/запирание дверей и ничего более 🙂

На этом все. Спасибо за внимание и потраченное время.

mysku.ru

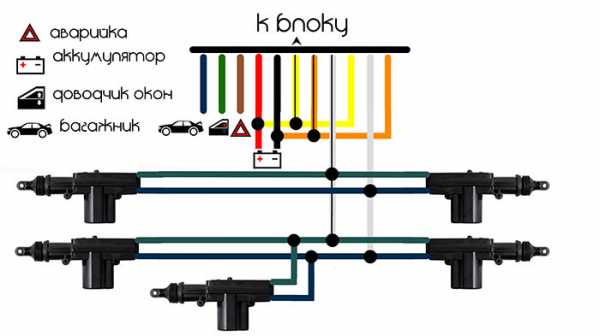

Схема подключения центрального замка из Китая

Подключение центрального замка из Китая производится следующим образом: провод плюс протягиваем напрямую от автомобильного аккумулятора из Китая, поставив предохранитель в 16А близко к аккумулятору, или берём от участка в блоке предохранителей. Энергопотребление связано с силой и числом сервоприводов. Необходимо правильно подсчитать номинал предохранителя. В качестве массы используйте какой-либо метиз, привинченный к корпусу.

Подсоединив кабеля, возможна трудность: когда нажимаете кнопки «закрыть» активаторы, напротив, открывают. Тогда замените местами кабеля (бело-черный, белый).

Как сделать дистанционное управление

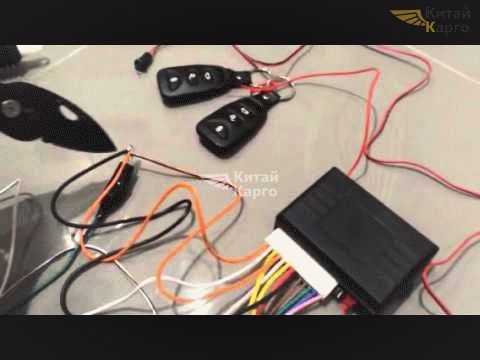

Говоря о подключении центрального замка из Китая обсудим монтаж дистанционного управления ЦЗ

С универсального блока ДУ ЦЗ для открытия/запирания багажника идёт синий кабель. Когда клавиша нажата, на нём «минус». Подсоединить багажник возможно с помощью добавочного четырёхконтактного реле.

Подсоединив коричневый провод установка и снятие с сигнализации сопряжено с морганием габаритных огней или поворотников. Зеленый кабель – контроль за доведением стекол. Когда закрыты двери, на него приблизительно полминуты подают сигнал, чего хватит для подъёма стекол из целиком убранной позиции.

Обратите внимание на изоляцию и соединения кабелей. Не начинайте подсоединение без осознания электросхемы и основ деятельности ЦЗ. Неправильная схема подключения центрального замка из Китая может привести к воспламенению.

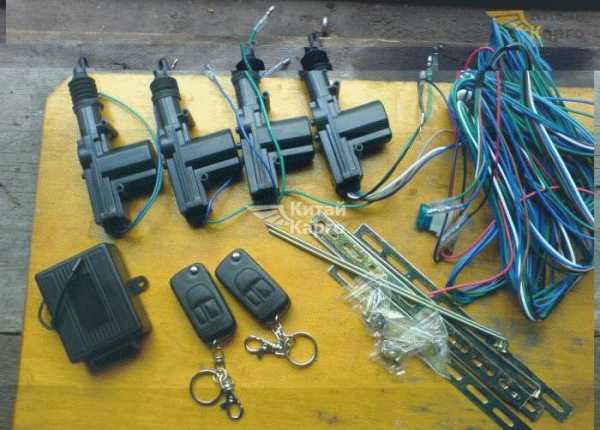

Привлекательное собственной малой ценой ДУ с Ali сейчас имеет огромную известность. Благодаря такому блоку подсоединяют ДУ к общей системе или снабжают автомобиль центральным замком (нужно иметь четыре двухпроводных активатора). Конечно, ни о какой охране авто от угона речь не идёт. Этот дешёвый блок контроля ЦЗ способен исполнять лишь сервисную задачу. Самый лучший вариант выбрать ЦЗ, это смотреть обзоры. Например аккумуляторы 18650 из Китая, какие лучше? и многое другое, так можно выбрать и посмотреть в действии, так как на некоторые есть видео.

Виды ЦЗ в машине

По принципу действия устройства и схемы подключения центрального замка из Китая можно поделить на два типа:

  • Пневматические. Активатор движется благодаря смене компрессии газа в системе. Сейчас она не применяется, ранее их ставили Ауди, Фольксваген, БМВ, Мэрсэдэс. Возобновлять данную систему или ставить самому финансово нерезонно. Намного легче поставить электроактиваторы, подсоединив всё к блоку ДУ.
  • Электрические. В дверях ставят электроактиваторы. Различные механизмы или имеют личный блок контроля или контролируются одним блоком (данная схема используется в дешёвых машинах).

Электрические независимо от метода подключения центрального замка из Китая в свою очередь делят на два вида:

kitay-kargo.ru

Схема подключения центрального замка из китая

Доброго времени суток. Вопрос мой вот в чём. Купил на eBay вот такую штуку(центральный замок с пультом), хочу поставить на две двери и багажник(есть два двухпроводных и один на пять соленоидов), но глядя в эту инструкцию я там вижу только «фигу».

Может кто сталкивался с такой штукой или есть тут автоэлектрики или может кто силён в языке потенциального противника? В общем помогите разобраться, как её подключить. Может там через реле какое-нибудь надо подключать?

  • Что это за датчик, с обрезанным проводом, в ВАЗ Самара? – 4 ответа
  • Центральный замок сам закрывается – 3 ответа
  • Падают обороты в сырую погоду на ВАЗ 21099 – 6 ответов
  • Не работает вентилятор с реле на 2109 – 4 ответа
  • После замены стартера нет отклика ВАЗ 21099 – 3 ответа

В общем ничего сложного, фото правда маловато. Верхний на доводчик. со вторым непонятно, масштаб, при увеличении картинка расплывается. Третий и четвёртый — стояночный свет. Пятый и шестой — питание. Следующие шесть — управление активаторами, здесь непосредственно с машиной работать, танцевать от комплектации. И последний в этом разъёме — +12 по включении замка зажигания. Ниже светодиод индикации. Дальше непонятно, буквы расплывчаты.

На ебее есть устройство на много проще, 2х 3х 4х канальный пульт с такими-же приёмниками, сейчас стоит 350р на 4 канала… Но к нему надо ещё будет прикупить пару реле, как раз для закрытия и отпирания дверей. Приёмный блок-2 провода питания и 2,3.,4 провода сигнальных. И подключайте что хотите, я лично из такого сделал, авто запуск, вся работа обошлась в 600р с материалом.

Вот может на этих лучше видно? А то сейчас фотика нет. Комплектация машины никакая, сигналки нет и вообще только родное оборудование с 1995 года стоит.

Вопрос почему на двери только 6 проводов? Как конкретно их делить? Зачем провод к замку зажигания? Пробовал дома подключать к аккумулятору + и — и соленоид к белому и белому с полосой и так далее ко всем проводам, результата нет. Только лампочка реагирует, при закрытии моргает, пока не нажмёшь открытие, а на соленоид сигнал не поступает. Сам соленоид исправен, срабатывает про подключении к аккумулятору.

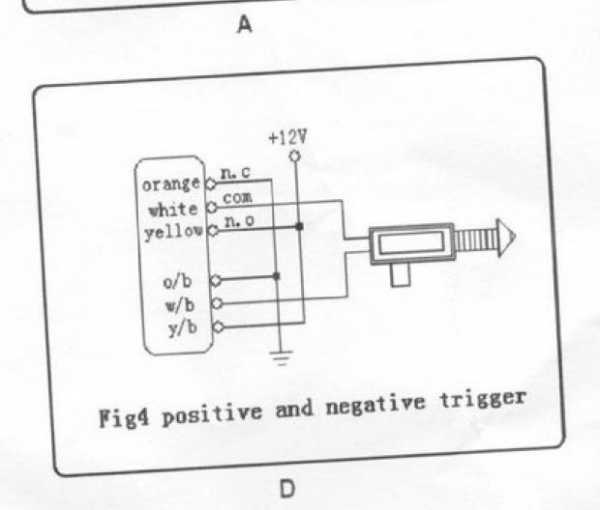

Рисунок D, вот так соедините(блок не ваш, но сути подключения не меняет, они идентичны в этом плане). Ваше устройство способно открыть/закрыть все замки сразу, или сколько подключите. Собственно на то он и центральный замок чтоб открывать и закрывать все сразу. Плюс открывание багажника. А так же можно взять сигнал на доводчик стекол если такое устройство имеется.

Проводов вполне достаточно для коммутации чтоб сменить полярность на соленоиде, по отдельности двери открывать не будет. Если я правильно разглядел, то чтоб открыть багажник нужно удерживать кнопку открытие не менее трёх секунд.

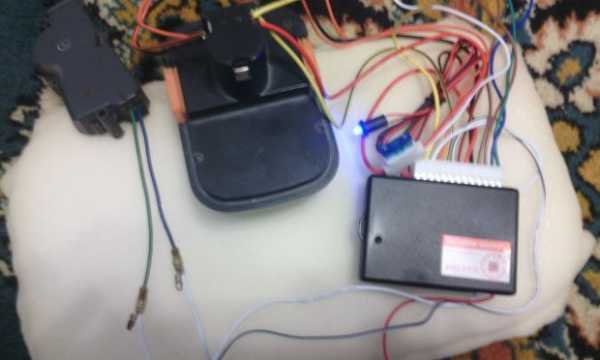

Собрал всё так как на схеме, не работает. То есть при нажатии кнопки закрыть начинает моргать диод, при открытии перестаёт. Может там чё перегорело внутри? Там типа 3 маленькие реле стоят на плате. Так вот при подключении к батарее красного и чёрного слышен щелчёк реле. Вчера сначала были слышны щечки реле при нажатии кнопок на пульте, потом щелчки при нажатии на пульт прекратились?

Возможно что пока экспериментировали что-то коротнули, например контакты реле и оно залипло. АКБ от шуруповерта на 12 вольт или на 18?

Откиньте все кроме питания, будут щелкать релюшки и индикатор моргать или нет?

Вот его внутренности.

Знать бы еще какая щелкает, скорей всего та что идет на габариты, чисто индикация что система готова. А релюшки таким аккумулятором вы могли запросто «залепить» при не правильном подключении.

То что моргает это уже не плохо, видимо приемник и схема все же работает. В общем вам нужно проверить релюшки, приходит ли на них сигнал, прибором там сложновато будет, лучше светодиодом. Хотя можно переключить на пневмно, в этом режиме время включения больше, прибор успеет отследить.

Если не ошибаюсь то с другой стороны платы у релюшки 5 выводов, 4 по углам и один между двумя(com). Вот с той стороны где з вывода, два крайних это катушка реле(она должна быть зашунтирована диодом). Вот на эти выводы и должен приходить сигнал(одновременно на оба реле, видимо на те на которых наклейка QC).

Смотря какой вы лампочкой проверяли, если мощной то она могла и не загореться, там выход слабенький, я вам и писал что нужно светодиодным индикатором. Диод мог пыхнуть если полярность была попутана.

Вы сделайте фото обратной стороны платы, надо глянуть чем реле включаются. Релюшки ходовые, в радио магазинах обычно есть в наличии, они на 12 вольт, лучше прямо с релюшкой или платой идти в магазин, чтоб с размером не пролететь, они есть побольше и поменьше.

Вообще вам бы найти парнишку который умеет паяльник в руках держать, а то мы так можем долго ремонтировать.

Бог обзоров

Обновлено: 17 октября 2017

В сегодняшнем обзоре речь пойдет об универсальном центральном замке (а если быть более точным, то блоке управления), заказанным мною на Aliexpress. Покупался он для установки в автомобиль Dodge Intrepid. Всегда меня интересовало по какой неведомой причине американские инженеры предусмотрели в автомобиле центральный замок, но не оснастили его дистанционным управлением. Казалось бы мелочь, но постоянное использование ключа для открывания/закрывания дверей посредством замочной скважины особого удовольствия не приносит, особенно, если в руках пакеты 🙂 Так что было решено что-то с этим делать.

Изначально рассматривался вариант установки сигнализации, но в итоге от этой идеи было решено отказаться. Ведь даже самый бюджетный вариант обошелся бы примерно в 50$, а кому нужен Intrepid 2003 года? 🙂 Разве что "пионеров" бы отгоняла, хотя и то не факт. Так что было решено обратить взор в сторону китайских товарищей с Aliexpress.

Результатом поиска и стал обозреваемый лот. Основной причиной покупки именно этой модели стало то, что у данного набора нет отдельных брелков, которые нужно было бы носить вместе с ключами. Брелок совмещен с ключом, прям как у современных автомобилей.

На то, чтобы добраться из Китая в Беларусь у посылки ушло чуть больше месяца, подробную информацию о ее перемещении можно посмотреть здесь.

Поставляется блок без какой-либо оригинальной упаковки. Мой экземпляр пришел в обычном полиэтиленовом пакете. На подарок, конечно, не сгодится, но поскольку ставить ее самому, то этот момент особого значения не имеет.

В комплекте поставки был, собственно, сам блок, жгут проводов, два брелка-ключа, инструкция по подключению (на английском языке), а так же парочка кусочков двухстороннего скотча.
На этой фото очень хорошо виден самый большой минус этой покупки — в комплекте к ключам нет никакой декоративной наклейки, чтобы залепить углубление в корпусе. Понятно, что блок универсальный, но могли бы и положить в комплект парочку наклеек с кокой-нибудь нейтральной надписью или картинкой. Так что придется придумывать что-нибудь самому.

В инструкции расписаны возможности данного комплекта, а так же как и что надо нажимать, чтобы добиться нужного результата.

В ней же есть и схема подключения блока управления.

В принципе, ничего сложного нет и, отыскав все нужные провода в проводке автомобиля, справиться с установкой блока способен каждый.

К качеству изготовления как блока, так и ключей претензий у меня нет. Все выглядит симпатично и аккуратно, нигде ничего не отломано. Постороннего запаха у пластика так же нет.

Жгут проводов подключается к тыльной стороне блока в специальный разъем. Тут же разъем для подключения диодного индикатора (как раз от "пионеров") и кнопка сброса настроек.

На противоположном торце имеется парочка наклеек, одна из которых, как я понимаю, обозначает что-то вроде порядкового номера. На ключах есть наклейки с тем же номером. Видимо, чтобы не перепутать связанные друг с другом ключи/блоки.

Половинки корпуса блока управления соединены при помощи парочки саморезов, так что с тем, чтобы добраться до внутренностей проблем нет. Вот так выглядит его незамысловатая начинка:

Плата с односторонним расположением элементов, качество пайки стандартное для китайской электроники: все более-менее аккуратно, но от флюса избавиться до конца не смогли.

В каждом ключе имеется синий диод, загорающийся при нажатии той или иной кнопки. Сами кнопки нажимаются приятно, ход небольшой, щелчки не очень громкие. Все на уровне обычных ключей.

Жало у ключа съемное, держится на небольшом винтике. Так что со сменой проблем не возникает. Но можно его и не менять, а выточить из имеющейся заготовки (если по форме подходит). В нашем случае была проведена замена.

Корпус ключа состоит из двух половинок. В одну из них можно поместить чип, если таковой имеется, а во второй находится "начинка".

Работает ключ от двух батареек CR2016. Не знаю на сколько их хватит, но, думаю, что на пару лет точно.

В принципе, больше ничего интересного как во внешнем виде, так и в устройстве блока нет, так что можно переходить к его установке.

С этим ничего особо сложного нет, главное найти все нужные провода 🙂 В случае с Dodge они находятся в одном жгуте, идущем у блока предохранителей, что над левой коленкой.

На то, чтобы установить блок ушел примерно час. Если добавить время, потраченное на обнаружение всех нужных проводов и разборку/сборку салона, то суммарно ушло часа 2. По итогу проведения всех работ, блок был помещен там же:

Поскольку данный блок универсальный и подходит к любым автомобилям, то расписывать что к какому проводку надо подключать особого смысла нет. У Dodge это проводки одного цвета, у другого автомобиля — другого. Да и Intrepid не сильно популярная модель 🙂 Однако, если будут вопросы — спрашивайте, постараюсь помочь.

Проверка работоспособности показала, что все работает именно так, как и должно. Двери и крышка багажника открываются и закрываются без каких-либо проблем. Что касается дистанции срабатывания — из окна на 12 этаже до машины стоящий на расстоянии метров 15 от подъезда добивает без проблем. Но это по прямой и без препятствий. На парковке срабатывает метров с 10.

Подводя итог всему, что тут было написано, могу сказать, что данный блок управления центральным замком оказался работоспособным 🙂 Пока что проблем с срабатыванием обнаружено не было. Так что если учесть небольшую стоимость, простоту установки и неплохой функционал, то получилось весьма полезное дополнение к автомобилю. Так что покупка удовлетворила на 100%. Но важно помнить, что это всего лишь блок дистанционного управления. Это не сигнализация и не центральный замок. Установка данного блока позволяет осуществлять дистанционное отпирание/запирание дверей и ничего более 🙂

На этом все. Спасибо за внимание и потраченное время.

Центральный замок в автомобиле является очень удобной и приятной опцией, тем более, когда она уже установлена. Как же надоедает бегать вокруг машины и закрывать двери, или же тянуться через весь салон, чтобы закрыть правую заднюю дверь. А как приятно просто нажать на всего лишь одну кнопку и ваш автомобиль в одно мгновение закрыт, ну или открыт.
Но что, если вам не повезло и ваш любимый автомобиль не оснащен данным устройством.
Как с этим жить, и дальше бегать вокруг машины?

Я из тех кому не повезло, меня достала эта возня, но я нашел выход и сейчас с вами поделюсь своим опытом.
И так все наши страдания решаются установкой так называемого центрального замка.

Давайте разберемся что же такое центральный замок и что из себя представляет:

это система централизованного управления блокировкой замков дверей автомобиля, багажного отделения и лючка бензобака, которая дает возможность одновременно открыть или же закрыть все двери машины.

Система может иметь дистанционное управления, и относится к вспомогательным системам или же системам комфорта.

Как правило, центральный замок состоит из:

Блока управления

Активаторов дверных замков (актуаторов)

Дистанционного пульта управления

Думаю, не стоит досконально описывать каждый элемент, так, как и без этого все понятно.
Стоит только добавить, что блок управления может опционально снабжаться дополнительными опциями, например: доводчиками стекол, интегрироваться в сигнализацию и т.д.
Перед тем как что-то решать я решил убедиться в возможности установки центрального замка на мой автомобиль.

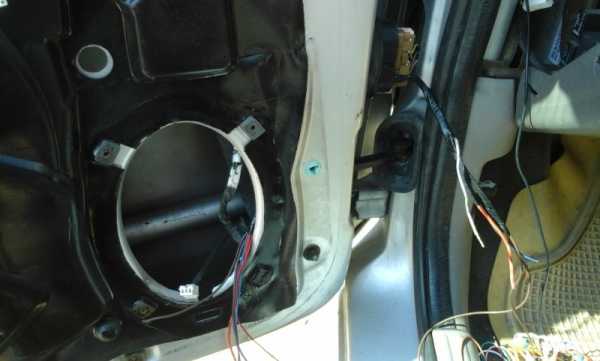

Какое же я удовлетворение ощутил, когда обнаружил в каждой двери, где установленные и подключенные актуаторы (машина б/у). Оказывается, прошлый хозяин автомобиля устанавливал центральный замок с сигнализацией, а перед продажей просто забрал блок управления всей системой, а все остальное оставил не тронутым, тем самым мне практически не пришлось делать, лишь найти блок управления и подключить его к всей системе.
Все мозги не пришлось долго исткать, так как в эпоху интернета можно найти все. И я решил заказать блок управления центральным замком из Китая, а именно с сайта Али экспресс — https://backly.ru/go/19ar.

Посылка шла примерно месяц, но не это главное.

В комплект посылки входили: сам блок управления, два пульта дистанционного управления, фишка с соединительными проводами, а также подробная инструкция на английском языке.

Распаковав все это, я не стал долго ждать, решил сразу все подключить.
Подключал по этой схеме:
Соединив два белых провода с актуаторами, все сразу заработало, возможна не корректная работа блока при неправильном подключении проводов, то есть при нажатии кнопки закрытия замки открываются и при открытии наоборот, все решается элементарно нужно белые провода поменять местами.
Стоит затронуть несколько достоинств данного набора: минимальный разряд аккумулятора и дальность действия пультов, на расстоянии 15 метров все срабатывает без сбоев.
Блок управления располагает следующими дополнительными функциями: доводчик окон (зеленый провод), открытия багажника (синий провод), поиск машины (коричневый).
Их я не стал подключать, так как доводчиков стекол у меня нет, а с остальным не хотелось заморачиваться, тем более багажник у меня соединен в одну цепь с дверьми.

Понравилась статья? добавь ее в закладки, чтобы не потерять - ЖМИ "Ctrl + D"

на Ваш сайт.

prodemio.ru

Центральный замок в машину | adekwat.ru

Центральный замок в автомобиле является очень удобной и приятной опцией, тем более, когда она уже установлена. Как же надоедает бегать вокруг машины и закрывать двери, или же тянуться через весь салон, чтобы закрыть правую заднюю дверь. А как приятно просто нажать на всего лишь одну кнопку и ваш автомобиль в одно мгновение закрыт, ну или открыт.
Но что, если вам не повезло и ваш любимый автомобиль не оснащен данным устройством.
Как с этим жить, и дальше бегать вокруг машины?

Я из тех кому не повезло, меня достала эта возня, но я нашел выход и сейчас с вами поделюсь своим опытом.
И так все наши страдания решаются установкой так называемого центрального замка.

Давайте разберемся что же такое центральный замок и что из себя представляет:

это система централизованного управления блокировкой замков дверей автомобиля, багажного отделения и лючка бензобака, которая дает возможность одновременно открыть или же закрыть все двери машины.

Система может иметь дистанционное управления, и относится к вспомогательным системам или же системам комфорта.

Как правило, центральный замок состоит из:

Блока управления

Активаторов дверных замков (актуаторов)

Дистанционного пульта управления

Думаю, не стоит досконально описывать каждый элемент, так, как и без этого все понятно.
Стоит только добавить, что блок управления может опционально снабжаться дополнительными опциями, например: доводчиками стекол, интегрироваться в сигнализацию и т.д.
Перед тем как что-то решать я решил убедиться в возможности установки центрального замка на мой автомобиль.

Какое же я удовлетворение ощутил, когда обнаружил в каждой двери, где установленные и подключенные актуаторы (машина б/у). Оказывается, прошлый хозяин автомобиля устанавливал центральный замок с сигнализацией, а перед продажей просто забрал блок управления всей системой, а все остальное оставил не тронутым, тем самым мне практически не пришлось делать, лишь найти блок управления и подключить его к всей системе.
Все мозги не пришлось долго исткать, так как в эпоху интернета можно найти все. И я решил заказать блок управления центральным замком из Китая, а именно с сайта Али экспресс — http://backly.ru/go/19ar.

Посылка шла примерно месяц, но не это главное.

В комплект посылки входили: сам блок управления, два пульта дистанционного управления, фишка с соединительными проводами, а также подробная инструкция на английском языке.

Распаковав все это, я не стал долго ждать, решил сразу все подключить.
Подключал по этой схеме:
Соединив два белых провода с актуаторами, все сразу заработало, возможна не корректная работа блока при неправильном подключении проводов, то есть при нажатии кнопки закрытия замки открываются и при открытии наоборот, все решается элементарно нужно белые провода поменять местами.
Стоит затронуть несколько достоинств данного набора: минимальный разряд аккумулятора и дальность действия пультов, на расстоянии 15 метров все срабатывает без сбоев.
Блок управления располагает следующими дополнительными функциями: доводчик окон (зеленый провод), открытия багажника (синий провод), поиск машины (коричневый).
Их я не стал подключать, так как доводчиков стекол у меня нет, а с остальным не хотелось заморачиваться, тем более багажник у меня соединен в одну цепь с дверьми.

adekwat.ru

Комплект центрального замка в авто

Всем доброго времени суток.

Сегодня я хочу поделиться с вами своими впечатлениями об универсальном наборе центрального замка для автомобиля, приобретенного на просторах Aliexpress.

Покупался данный набор для брата после того, как он пересел на другой автомобиль — Dodge Stratus. Вернее пересел не столько он, сколько его супруга. Ну а поскольку мужчины не так требовательны к комфорту как девушки, то ему пришлось внести в оснащение своего авто некоторые изменения, среди которых установка того самого центрального замка и парктроника. Вообще, как я понял, оснащение американских авто — это загадка. Почему? Да потому, что в том само Dodge во всех дверях, впрочем, как и в багажнике, уже были установлены электронные приводы замков, а вот самого блока не было 🙂 Так что несмотря на это оснащение двери приходилось открывать и закрывать при помощи обычного ключа, что не очень то и удобно. Было принято решение о покупке блока, который автоматизировал бы эту функцию. Пробежавшись по местным рынкам и просмотрев несколько объявлений на белорусских барахолках стало ясно, что жадность наших продавцов не имеет границ, тот самый набор, который был куплен чуть больше чем за $8 и лег в основу этого обзора, продается у нас по цене в 2,5-4 раза больше изначальной… Поэтому с местом приобретения комплекта для установки определились быстро — им стал Aliexpress. лот был выбран по минимальной стоимости с максимальным количеством продаж. Продавец оказался шустрым и отправил посылку достаточно оперативно. В пути она провела 1,5 месяца после чего была успешно получена в местном почтовом отделении. Маршрут движения посылки из Китая в Беларусь можно посмотреть здесь.

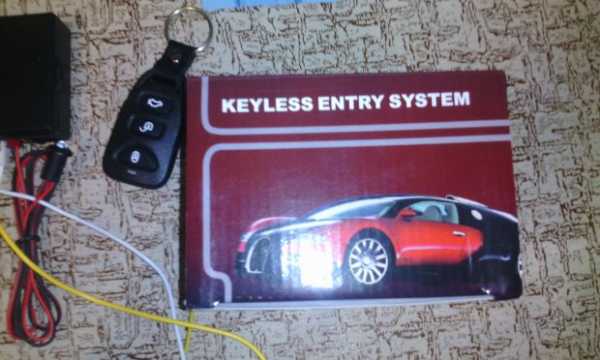

Пришла посылка в обычном целлофановом пакетике, содержимое ее было было завернуто в несколько оборотов пупырки. Поставляется комплект в оригинальной заводской упаковке, которая представляет собой картонную коробку с симпатичной полиграфией (cразу извиняюсь за качество фото, делались они на скорую руку перед выездом в гараж для проведения монтажных работ).

Внутри коробки находились: «мозги» системы, два 3-х кнопочных брелка, жгут проводов для подключения, проводок со светодиодом, информирующий о состоянии системы, а так же небольшая книжка-инструкция по подключению и настройке.

К слову, одной из основных причин, легших в выбор именно этого комплекта стала возможность дистанционного открытия багажника — очень удобно. Помимо этой «фишки» данный набор обладает следующими характеристиками:

Позволяет удаленно заблокировать и разблокировать ваш автомобиль;
Мигание света;
Светодиодный индикатор;
Автоматический центральный замок;
Удаленный поиск местоположения автомобиля;
Дистанционное открытие багажника;
Дистанционное закрытие окон;
Универсальный для всех автомобилей;
Рабочее расстояние брелока: Около 60-80 м
Рабочее напряжение: 12 В;
Рабочий Ток: < 15mA;
Индикатор Ток: 15mA;
Рабочая частота: 315 МГц
Брелки изготовлены из черного матового пластика благодаря чему следы на них совершенно не остаются. О качестве краски, использованной для нанесения иконок на кнопках пока говорить рано, но на сегодня ничего не облезло. Что касается инструкции, то она на английском языке и содержит в себе схему подключения всей этой радости, а так же описание режимов работы брелков. Так, например, краткое нажатие кнопки закрывает двери, а долгое ее удержание активирует дожим окон.

Корпус блока так же изготовлен из черного пластика. Половинки его соединены при помощи 4 винтов. Собран блок качественно, нигде ненужных щелей нет, ничего не скрипит, не воняет. Для улучшения приема сигнала, исходящего из брелка имеется антенна длиной около 15 сантиметров.

Все разъемы для подключения проводов расположены на одной стороне блока, что достаточно удобно. Здесь расположена кнопка сброса, отдельный разъем для подключения индикационного светодиода, разъем позволяющий выбрать варианты замков, а так же основной разъем для подключения всех проводов — питание, двери и багажник.

Подключаются провода плотно, жгуты сидят надежно, случайное их разъединение даже при сильной тряске исключено.

В самих проводах ничего особо интересного нет. Длина провода с диодом около метра.

В основном жгуте присутствует предохранитель, соответственно, установлен он на проводе, подключающемуся к питанию 🙂

С монтажом набора никаких особых проблем не возникает. Для того, чтобы сделать все правильно, в инструкции имеются все необходимые данные. Место установки блока выбирается по собственному усмотрению, в нашем случае он был спрятан в водительской дверке.

На его полный монтаж ушло примерно 2 часа, особых трудностей в процессе не возникло.

После установки была проведена проверка — все работает как надо. Единственное, что до конца так и не удалось проверить — расстояние работы брелка. В гаражах особо не развернешься, но метров с 25-30 все срабатывает без проблем. Функционалом данного набора все остались удовлетворены на 100% — двери закрываются/открываются, багажник открывается, стекла дожимаются — все как надо. Как видно, немногим больше, чем за $8 можно приобрести недорогое устройство и не обязательно переплачивать местным торговцам 🙂 На очереди установка парктроника, но в силу независящих обстоятельств точное время проведения монтажных работ пока что неизвестно 🙁 Но их ход будет задокументирован и представлен вашему вниманию.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.
