Каждый водитель сталкивается с этой проблемой: нехватка запаса клиренса. Никому не хочется ползти на брюхе по ухабам на дороге, сугробам или грязи. Еще хуже пробить подвеску на бездорожье.

Пневматическая подвеска или как её зачастую называют “пневмоподвеска” — это по большому счету лишь модификация других видов подвески, а не отдельный вид.

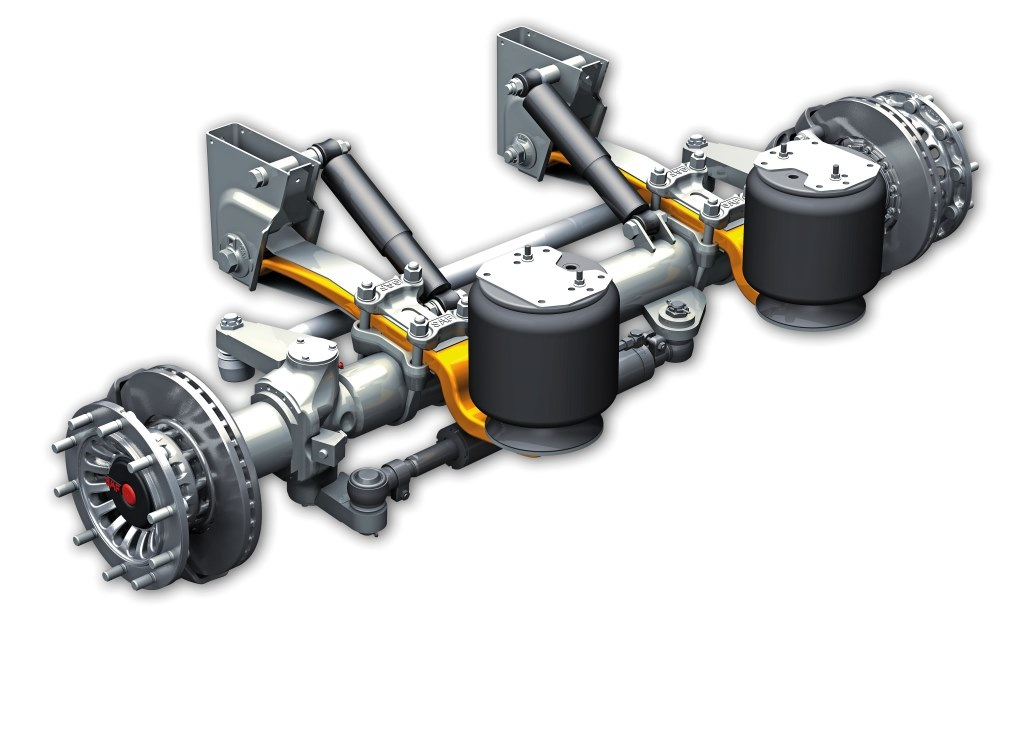

Первые разновидности пневмоподвески появились более 70 лет назад, пневмоэлементы применялись в деталях подвески на грузовой технике и полуприцепах.

Сейчас же, без них трудно представить машины бизнес-класса и большие внедорожники, например такие, как Mercedes-Benz ML/GL, Touareg, Cadillac, Range Rover.

Пневмоподвеска позволяет регулировать уровень клиренса, то есть улучшить проходимость. Более того, система повышает устойчивость на высоких скоростях и уменьшается крен автомобиля при прохождении на поворотах.

Автомобили с пневмоподвеской обладают более высокими показателями комфортной езды ,чем стандартная пружинная подвеска.

За счёт чего же это происходит?

Пневмоэлементы поддерживают определённое положение кузова авто относительно дорожного покрытия за счёт ряда элементов:

1. Упругие элементы (прорезиненные баллоны)

2. Ресивер

3. Компрессор

4. Клапанная система

5. Система распределения сжатого воздуха

6. Система управления

Конструкция самого баллона представляет из себя корпус, изготовленный из многослойной резины, с кордом,манжеты.

Могут быть установлены:

1. рядом со стойкой

2. надет и обжат непосредственно на стойке (пневматическая стойка в сборе)

3. надет на стойку, но снимается отдельно

Пневмостойки и система подачи воздуха образуют пневмосистему и бывают двух видов:

замкнутой и незамкнутой.

Система собирает, обрабатывает информацию, поступающую от датчиков и в зависимости от ситуации регулирует уровень давления в пневмоэлементах.

При увеличении давления, соответственно увеличивается клиренс и жесткость подвески. И наоборот.

Ручное управление подвеской происходит на панели в салоне авто, которая получает сигналы от датчиков, которые следят за ускорением/уровнем кузова/температурой компрессора и т.д.

Зачастую пневмоподвеска имеет 3 режима: ручное управление положения кузова, автоматический и автоматический в зависимости от скорости

Для ручного:

– Повышенный;

– Нормальный;

– Пониженный.

Возможность изменять клиренс с помощью пневмоподвески, адаптируя его под те или иные дорожные условия позволяет преодолевать небольшие преграды и чувствовать себя при этом в полном комфорте.

Читайте ещё

Рулевая рейка

Название механизма  «рулевая рейка» берет свое начала от названия механизма «шестерня — рейка».

Диагностика подвески

Если во время движение появился неприятный звук в салоне автомобиля, постарайся определить хотя бы с какой стороны (лево, право, передняя ось или задняя) и поспеши в автосервис.

Стойки и койловеры

Койловер — это элемент спортивной подвески и тюнинга. Это непросто пружинный амортизатор, а настраиваемый пружинный амортизатор!

Развал, схождение и кастер — что это такое и зачем оно нужно?

Развал и схождение — параметры, отвечающие за управляемость автомобиля. Эту процедуру стоит проходить каждые 15-20 тыс. км., а также после ремонта подвески, рулевого управления, а также замены колес зима/лето.

Диагностика ходовой: для чего нужная и когда её делать

От состояния ходовой части зависит управляемость автомобиля и комфорт пассажиров с водителями.

Как принимаются автомобили в ремонт

Мы делаем все за один день. Сдали с 9:00 до 12:00 автомобиль в ремонт – после 18:00 получили исправную машину. С 9 утра до 12 дня проходит диагностика.

Что такое пневмоподвеска и какую роль играет? Плюсы и минусы «пневмы»

Статьи 24 Апреля, 2019

 Всем здравствовать долго и счастливо! Накануне пришлось столкнуться с автомобилем, у которого была установлена пневмоподвеска, и после недолгих, но интересных тестов решил написать небольшую обзорную статью. Стоит отметить, что подвеска на пневмобаллонах была не штатной, установка проводилась на стороннем сервисе и покупалась в онлайн-магазине.

 Первый плюс от подвески с воздушными баллонами я почувствовал при поездке с другом на рыбалку в достаточно заброшенном месте. Комфорт при проходе по грунтовой дороге был непередаваемым, особенно в сравнении со старенькой «четырнадцатой» моего дяди.

 В сети на запрос «Пневмоподвеска» можно найти примерно следующее определение: «Пневматическая подвеска (сокр. «пневмоподвеска») – является одной из разновидностей автомобильных подвесок, характерным отличием которой является возможность изменения (регулировки) клиренса, то есть дорожного просвета.

 Если говорить простым языком, то пневматическая подвеска может сделать из старенького хэтчбека современный кроссовер с повышенной проходимостью по ухабистым дорогам. При движении по загородным трассам можно установить минимальный дорожный просвет, обеспечивая лучшую управляемость, а также сокращая расход топлива. В условиях плохой дороги можно максимально увеличить клиренс и повысить геометрическую проходимость любого автомобиля. Классно, не так ли?

 Помимо размера дорожного просвета некоторые модели позволяют регулировать жесткость самой подвески. Таким образом, владелец может выбрать «жесткий» режим для скоростных поездок, а можно установить «мягкий» вариант для комфортного передвижения по городу.

 Ранее пневматическая подвеска часто использовалась для грузовиков, полуприцепов и, конечно же, внедорожников. Но последние тенденции автомобильного рынка заставляют производителей ставить «пневму» на массовые легковые автомобили и кроссоверы. На сегодняшний день практически все премиальные автомобили комплектуются тем или иным вариантом этой подвески.

 Разновидности пневматических подвесок:

 — Одноконтурная пневмоподвеска. Практически устаревший вариант, предполагающий установку только на одну ось (переднюю или заднюю). Такой вариант используется на грузовых автомобилях и больших тягачах. Она используется на задней оси, подвергающейся наибольшей нагрузке.

 — Двухконтурная пневмоподвеска. Соответственно с первым вариантом, эта версия устанавливается на обе оси, или на одну, но с отдельной регулировкой по разным сторонам. То есть, автомобиль может регулировать жесткость или высоту каждой оси отдельно, или же независимо менять настройки каждого колеса на одной оси.

 — Четырехконтурная пневмоподвеска. Самый распространенный вариант на современных автомобилях премиального сегмента. Благодаря этой системе возможна независимая регулировка каждого колеса. Четырехконтурная система является не только самой сложной, но и к тому же самой производительной и эффективной. Управление каждым баллоном происходит специальным электронным блоком управления, при помощи данных со множества датчиков.

© 2007-2023.
Сетевое издание «CarsWeek» зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор) 25 апреля 2017 года.
Свидетельство о регистрации ЭЛ № ФС77-69477. Учредитель: Богачков Сергей Григорьевич. Главный редактор: С. Г. Богачков.
Электронная почта редакции: [email protected]. Телефон редакции: +7-915-979-14-25.
Использование материалов сайта разрешается только с установкой активной гиперссылки на CarsWeek.ru. 16+

Что такое пневмоподвеска?

Системы подвески, использующие баллоны под давлением вместо металлических пружин, позволяют водителям легко регулировать высоту и жесткость подвески.

Джордан Голсон, 20 апреля 2022 г. Но в реальном мире выбоин и лежачих полицейских автомобили должны быть оснащены гибкой системой подвески, чтобы поглощать неровности. Пневматическая подвеска заменяет (или дополняет) пружины автомобиля наполненными воздухом камерами, которые могут регулировать высоту дорожного просвета и жесткость в зависимости от условий движения.

Каковы преимущества пневматической подвески?

Пневматическая подвеска позволяет быстро поднять автомобиль для увеличения дорожного просвета, что полезно при преодолении камней и других препятствий. При использовании для снижения высоты дорожного просвета пневматическая подвеска может быть благом для входа и выхода из высокого автомобиля. Jeep Wagoneer 2022 года предлагает пятиуровневую систему пневматической подвески Quadra-Lift, которая может поднять дорожный просвет на 2 дюйма по сравнению с обычным для бездорожья или опустить большой внедорожник на 1,6 дюйма при парковке. Он также имеет режим Aero, который опускает кузов, чтобы максимизировать экономию топлива на скоростях шоссе.

Пневматические рессоры могут быть сконструированы таким образом, чтобы подвеска становилась более жесткой или более мягкой при изменении дорожного просвета. В некоторых роскошных автомобилях используется пневматическая подвеска для повышения комфорта езды, сглаживания неровностей и проглатывания выбоин, чтобы пассажиры не беспокоились. В Model S и Model X от Tesla используется пневматическая подвеска, которая может автоматически регулировать высоту дорожного просвета автомобиля в зависимости от местоположения. Если вам нужно немного больше дорожного просвета, чтобы въехать на подъездную дорожку, автомобиль может научиться делать это автоматически.

Функция выравнивания нагрузки позволяет независимо регулировать передние и задние пневматические рессоры, чтобы удерживать автомобиль в горизонтальном положении при увеличении или уменьшении веса. Эта функция особенно полезна для предотвращения приседания пикапов и внедорожников над задними колесами при перевозке или буксировке тяжелых грузов.

Какие автомобили оснащены пневматической подвеской?

Системы пневматической подвески доступны в качестве обновлений для более дорогих автомобилей и внедорожников, хотя вам не нужно покупать Rolls-Royce, чтобы получить их. Например, внедорожник Volvo XC60 2022 года предлагает дополнительную систему 4-Corner Air Suspension за 1800 долларов, а Audi Q5 2022 года включает адаптивную пневматическую подвеску как часть пакета Sport Plus за 2800 долларов.

Многие автомобили таких брендов, как BMW, Mercedes-Benz, Porsche и Lexus, предлагают пневматическую подвеску в качестве стандартного или дополнительного оборудования, и эти системы становятся все более распространенными. Их также можно найти в некоторых очень тяжелых электрических внедорожниках, таких как GMC Hummer EV и Rivian R1T.

Как работает пневматическая подвеска?

Вместо физической пружины, обычно сделанной из стали, на каждом колесе в пневматической подвеске используются баллоны, которые можно надувать или сдувать с помощью бортового воздушного компрессора. Когда компрессор изменяет объем воздуха в каждой камере, автомобиль поднимается или опускается. Эти корректировки также изменяют то, как наполненный воздухом мешок оборачивает насест, на котором он сидит. Форма этого насеста определяет, как жесткость пружины изменяется в зависимости от высоты дорожного просвета, или, другими словами, насколько жестким или мягким будет ход.

Могу ли я установить комплект пневматической подвески на свой автомобиль?

Комплекты пневматической подвески доступны для многих автомобилей в качестве дополнительных принадлежностей. Независимо от того, водите ли вы новый Jeep Wrangler или классический Chevy Impala, вполне вероятно, что вы сможете найти комплект пневматической подвески, который будет работать. Они недешевы, часто стоят тысячи долларов, и для их установки требуются значительные механические навыки и оборудование. Но комплекты полезны на автомобилях, которые регулярно выезжают на бездорожье или перевозят тяжелые грузы.

TAGSпневматическая подвескакак работает пневматическая подвескапреимущества пневматической подвескиавтомобили с пневматической подвеской

Этот сайт предназначен только для образовательных целей. Перечисленные третьи стороны не связаны с Capital One и несут единоличную ответственность за свое мнение, продукты и услуги. Capital One не предоставляет, не поддерживает и не гарантирует какие-либо сторонние продукты, услуги, информацию или рекомендации, перечисленные выше. Информация, представленная в этой статье, считается точной на момент публикации, но может быть изменена. Показанные изображения предназначены только для иллюстрации и могут не соответствовать продукту. Материалы, представленные на этом сайте, не предназначены для предоставления юридических, инвестиционных или финансовых рекомендаций или указания на доступность или пригодность какого-либо продукта или услуги Capital One для ваших уникальных обстоятельств. Для получения конкретных советов о ваших уникальных обстоятельствах вы можете проконсультироваться с квалифицированным специалистом.

Джордан Голсон

Джордан Голсон — транспортный репортер, освещающий автомобили, поезда, самолеты, города будущего, мобильность и многое другое — в основном, если он движется и не летает в космос, он на нем. Его особенно интересует пересечение транспорта и технологий, а это значит, что он углубляется в электромобили, технологии автономных транспортных средств, датчики, безопасность, связь и тому подобные темы.

Что такое пневматическая подвеска? | AccuAir Suspension

Пневматическая подвеска является распространенной модификацией в автомобильной промышленности послепродажного обслуживания. Эти системы заменяют заводские амортизаторы, стойки, пружины и листовые рессоры на пневматические стойки, что позволяет в любое время регулировать высоту дорожного просвета. Некоторые люди покупают эти системы пневматической подвески, чтобы получить идеальную высоту дорожного просвета на своем автомобиле, в то время как другие предпочитают использовать их, чтобы заставить свои автомобили укладывать раму на тротуар. Существуют даже комплекты, которые можно использовать для буксировки, чтобы помочь выровнять ваш грузовик при нагрузке. Сегодня мы собираемся ответить на вопрос, что такое пневматическая подвеска, в чем ее преимущества и из каких компонентов состоят системы пневматической подвески.

Каковы преимущества пневматической подвески?

Комплекты пневматической подвески предлагают несколько различных преимуществ по сравнению с заводской системой подвески. Хотя они будут стоить больше, чем ваша обычная система подвески, они того стоят для тех, кто хочет полностью настроить свои поездки.

Индивидуализация . Одна из наиболее очевидных причин, по которой большинство людей устанавливают систему пневматической подвески, заключается в том, чтобы добиться желаемого дорожного просвета своего автомобиля. Пневматическая подвеска позволяет вам настроить свой автомобиль в отличие от любой другой системы подвески на рынке.

Больше комфорта — Пневматическая подвеска обеспечит вам более комфортную езду по сравнению с традиционными амортизаторами и пружинами. Пневматические амортизаторы помогают поглощать больше вибраций, обеспечивая более плавную езду при проветривании.

Меньший износ подвески — Поскольку пневматическая подвеска поглощает большую часть вибраций от дороги, ваша подвеска будет меньше изнашиваться. Это может помочь некоторым из ваших обычных изнашиваемых элементов прослужить дольше по сравнению с обычной настройкой подвески.

Какие компоненты составляют систему пневматической подвески?

Система пневматической подвески состоит из множества различных компонентов. Хотя на первый взгляд это может показаться сложным, на самом деле это довольно просто, если вы понимаете основные компоненты и то, как они работают вместе, чтобы предоставить вам регулируемую подвеску.

Воздушные компрессоры

Воздушный компрессор в системе пневматической подвески подобен легким вашей системы, поскольку он нагнетает воздух в воздушный резервуар, который распределяется по пневматическим пружинам. Большинство комплектов будут оснащены одним или двумя компрессорами, в зависимости от вашей конкретной установки (и от того, насколько быстро вы хотите, чтобы ваш бак заполнялся), и их необходимо будет подключить к источнику питания и заземлению. Когда ваша воздушная система включена, ваши компрессоры включаются, чтобы заполнить ваш бак. Как только давление в вашем баке упадет до указанного значения, они вернутся обратно, чтобы наполнить ваш бак.

Воздушный бак

В системе пневматической подвески воздушный резервуар является компонентом, который удерживает и хранит сжатый воздух, используемый для подъема автомобиля. Воздушный компрессор или компрессоры закачивают воздух в воздушный резервуар, где он хранится до тех пор, пока вы не нагнетаете воздух. Эти воздушные резервуары можно найти во многих формах и размерах, большинство из которых имеют размер 3 галлона или 5 галлонов. Эти баки обычно оснащены монтажными кронштейнами и клапанами, чтобы легко подключить воздушные линии системы пневматической подвески.

Воздушные линии

Для подачи воздуха из вакуумного коллектора в пневматическую стойку будут использоваться воздушные линии. Воздушные магистрали — это резиновые магистрали, которые входят и выходят из вашего автомобиля к каждой пневматической стойке. Эти воздухопроводы изготовлены из материала, одобренного DOT, и сконструированы таким образом, чтобы выдерживать суровые дорожные условия и неэкстремальный климат.

Вакуумный коллектор

Клапанный коллектор для пневматической подвески является сердцем любой системы пневматической подвески. Клапанный блок с помощью электроники регулирует подачу воздуха в вашу систему. Обычно он состоит из алюминиевого блока с электронными соленоидами, клапанами и фитингами ¼ дюйма, что упрощает установку. Самое главное, на что нужно обратить внимание, это то, нужен ли вам блок с 2 или 4 углами, качество коллектора, поскольку он может подвергаться воздействию элементов, и способ его подключения к вашей системе.

Система управления

С любой системой пневматической подвески с электронным управлением вам понадобится хорошая система управления. AccuAir является отраслевым лидером в предоставлении решений по управлению воздухом с помощью наших систем e-Level и e+Connect. Управление пневматической подвеской будет включать в себя все необходимое для управления пневматической подвеской либо с телефона, либо с помощью проводного или беспроводного контроллера. Это позволяет легко контролировать подвеску в автомобиле и вне его.

Пневматические стойки/пневматические амортизаторы

Пневматические амортизаторы/стойки очень похожи на ваши заводские амортизаторы и стойки, только вместо цилиндрической пружины они будут оснащены пневматической камерой, которая надувается и сдувается для подъема и опускания автомобиля. Эти воздушные амортизаторы / стойки крепятся болтами точно так же, как ваши заводские компоненты, практически без необходимости модификации. Эти амортизаторы/стойки оснащены выпускным клапаном, позволяющим выпускать воздух при опускании автомобиля.

Водосборники/фильтры

В системе пневматической подвески у вас будет 1 или 2 воздушных компрессора, которые генерируют воздух, который будет доставляться через ваши компоненты. Как и в любом воздушном компрессоре, в воздушных линиях может образовываться влага, из-за чего по ним могут попасть капли воды. Это не то, что вы хотите в любой воздушной системе, поэтому следует установить влагоуловитель / фильтр. Водоотделители с пневматической подвеской отфильтровывают влагу и мусор из проходящего через них воздуха.

Датчики дорожного просвета

Датчики дорожного просвета используются для уведомления вашей системы управления воздухом о текущей высоте каждой пневмостойки. Их также можно использовать для программирования определенной высоты посадки, чтобы вы могли получить идеальную высоту одним нажатием кнопки.
