Патриот размеры: высота, ширина и длина УАЗ Patriot, габаритные размеры и описание на сайте Autospot.ru

Содержание

высота, ширина и длина УАЗ Patriot, габаритные размеры и описание на сайте Autospot.ru

Технические характеристики модельного ряда автомобиля UAZ. Характеристики и описание комплектаций, габариты UAZ: от 1910 x 1900 x 4750 до 1910 x 1900 x 4750, вес автомобиля: 2650 кг, а также характеристики трансмиссии, двигателя и других показателей авто. Подробная информация о машинах на сайте Autospot.

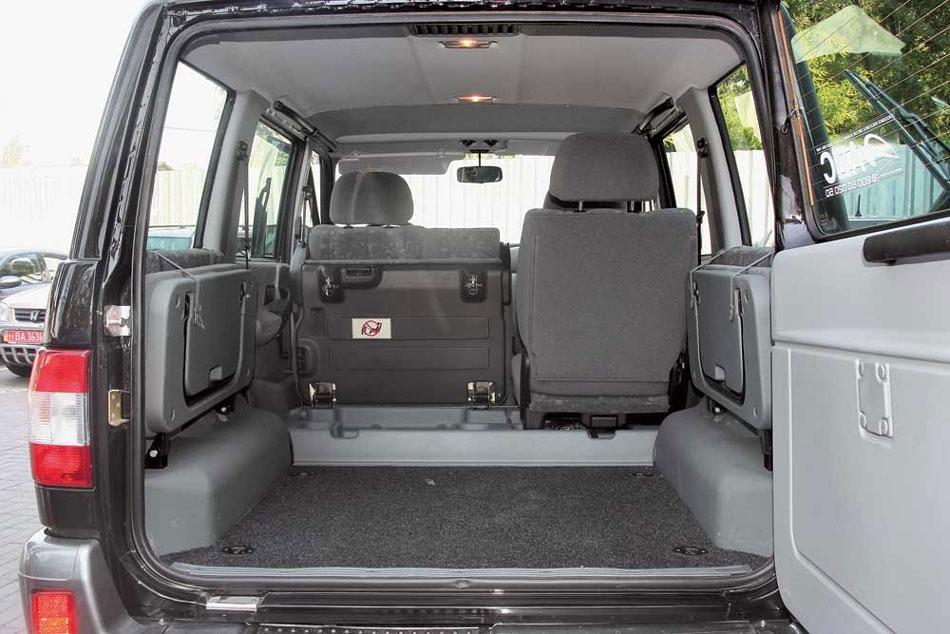

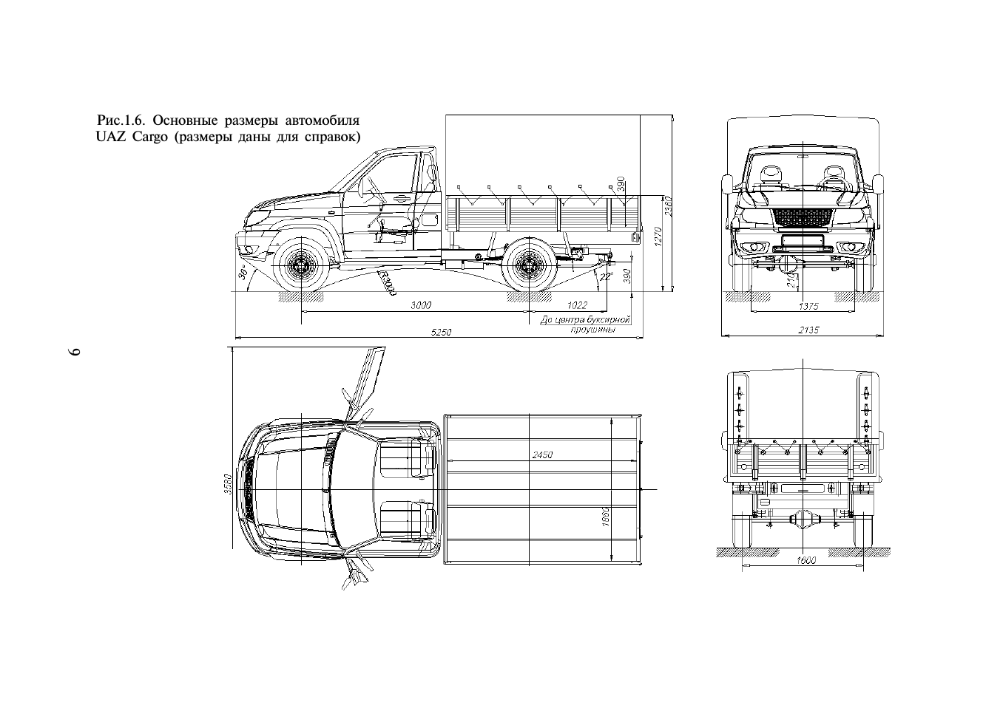

Размеры UAZ Patriot 2016 – н.в., I Рестайлинг 3, среднеразмерный внедорожник

Комплектация Габариты, мм
Antarctic Edition 4750x1900x1910
Edition I 4750x1900x1910
Life Style
4750x1900x1910
World Of Tanks 4750x1900x1910
Классик 4750x1900x1910
Классик Fleet 4750x1900x1910
Классик Экспедиция Экспедиция 4750x1900x1910
Комфорт 4750x1900x1910
Комфорт Пакет Люкс
4750x1900x1910
Комфорт Пакет Люкс Премиум 4750x1900x1910
Люкс 4750x1900x1910
Люкс Премиум 4750x1900x1910
Люкс Премиум Пакет Экспедиционный 4750x1900x1910
Максимум 4750x1900x1910
Максимум Экспедиция
4750x1900x1910
Оптимум 4750x1900x1910
Оптимум Экспедиция 4750x1900x1910
Премиум 4750x1900x1910
Престиж 4750x1900x1910
Престиж Экспедиция 4750x1900x1910
Привилегия
4750x1900x1910
Стандарт 4750x1900x1910
Статус 4750x1900x1910
Стиль 4750x1900x1910
Стиль World Of Tanks 4750x1900x1910
Футбол 4750x1900x1910
Экспедиция 4750x1900x1910
Смотреть 68 авто

Другие характеристики UAZ Patriot

Похожие модели

Стеклоочистители для УАЗ Patriot (05-)

Комплект Bosch AeroTwin (AR21U+AR21U)

3398

Тип дворника: Бескаркасный

Водительский дворник: 53 см

Пассажирский дворник: 53 см

Страна производства: Китай

Купить

Сейчас в 7 магазинах
Комплект Bosch AeroTwin AR530S

2269

Тип дворника: Бескаркасный

Водительский дворник: 53 см

Пассажирский дворник: 53 см

Страна производства: Бельгия, Сербия

Купить

Сейчас в 5 магазинах
Комплект Trico Ice (ICE530+ICE530)

2618

Тип дворника: Зимний

Водительский дворник: 53 см

Пассажирский дворник: 53 см

Страна производства: Мексика

В комплекте набор переходников

Купить

Сейчас в 3 магазинах
Комплект Heyner Hybrid (HG53+HG53)

1438

Тип дворника: Гибридный

Водительский дворник: 53 см

Пассажирский дворник: 53 см

Страна производства: Китай

В комплекте набор переходников

Купить

Сейчас в 3 магазинах
Комплект Hella Dyna Blade (WBU21+WBU21)

898

Тип дворника: Бескаркасный

Водительский дворник: 52. 5 см

Пассажирский дворник: 52.5 см

Страна производства: Китай

Купить

Сейчас в 1 магазине
Комплект Alca Super Flat (ASF53+ASF53)

1038

Тип дворника: Бескаркасный

Водительский дворник: 53 см

Пассажирский дворник: 53 см

Страна производства: Китай

В комплекте набор переходников

Купить

Сейчас в 1 магазине
Комплект Heyner All Seasons (HAS53+HAS53)

1758

Тип дворника: Бескаркасный

Водительский дворник: 53 см

Пассажирский дворник: 53 см

Страна производства: Китай

Две резинки в комплекте

В комплекте набор переходников

Купить

Сейчас в 1 магазине
Комплект Alca Winter (AW53+AW53)

1958

Тип дворника: Зимний

Водительский дворник: 53 см

Пассажирский дворник: 53 см

Страна производства: Китай

Каркас в герметичном водонепроницаемом чехле

В комплекте набор переходников

Купить

Сейчас в 1 магазине
Комплект Hella Razor Hybrid (21+21)

2398

Тип дворника: Гибридный

Водительский дворник: 52. 5 см

Пассажирский дворник: 52.5 см

Страна производства: Китай

Купить

Сейчас в 1 магазине
Комплект Trico NeoForm (NF530+NF530)

2518

Тип дворника: Бескаркасный

Водительский дворник: 53 см

Пассажирский дворник: 53 см

Страна производства: Мексика

Купить

Сейчас в 1 магазине
Задний дворник Bosch Eco 34C Rear

449

Тип дворника: Задний

Длина дворника: 34 см

Страна производства: Китай

Каркасные дворники из натурального каучука

Приемлемая цена

Антикоррозийное покрытие

Купить

Сейчас в 5 магазинах

Влажные салфетки для стекол, зеркал и фар Liqui Moly (25 шт. ) 109

Салфетки для глубокой очистки стекол Soft99 Glaco Compound (6 шт.) 443

Очиститель стекол универсальный Sonax (500 мл) 600

Антидождь Liqui Moly для стекол (125 мл) 1109

Антидождь Soft99 Glaco Zero для боковых зеркал (32 мл) 1050

Размораживатель стекол Liqui Moly (500 мл) 721

Размораживатель стекол Kangaroo Deicer (350 мл)

Незамерзающая жидкость Liqui Moly, дыня -27C (4 л) 819

Концентрат незамерзающей жидкости Liqui Moly, дыня -70С (1 л) 449

Летняя жидкость для омывателя стекла Liqui Moly, лайм-мохито (4 л) 309

Концентрат летнего очистителя стекол Sonax XTreme (250 мл) 577

Влажные салфетки для пластика Liqui Moly (25 шт. ) 109

Пенный очиститель обивки Liqui Moly (300 мл) 819

Ароматизатор Eikosha Spirit Refill After Shower, после дождя 758

Ароматизатор Eikosha Spirit Refill Apple, яблоко 758

Показать все аксессуары

Размер дворников

УАЗ Patriot — (05-)


см

см

см
52. 5-53 52.5-53 34 Hook

Щетки

по автопо параметрам

Выберите маркуAcuraAlfa RomeoAudiBentleyBMWCadillacCheryChevroletChryslerCitroenDaewooDAFDatsunDodgeDSFerrariFiatFordGeelyGenesisGreat WallHavalHondaHummerHyundaiInfinitiISUZUIVECOJaguarJeepKiaLADA (ВАЗ)Land RoverLexusLifanMANMazdaMercedes-BenzMiniMitsubishiNissanOpelPeugeotPorscheRenaultSaabScaniaSeatSkodaSmartSsangYongSubaruSuzukiTeslaToyotaVolkswagenVolvoГАЗЗИЛКАМАЗУАЗВыберите модельУточните модификациюПоказать


Размеры и характеристика карданных передач на УАЗ

Разобравшись с темой карданных валов на УАЗ понимаешь, что самым надежным способом его подбора служит простое измерение рулеткой или поход в магазин с образцом.


Каpданный вал (вид со стоpоны моста)

Фланец карданного вала УАЗ

Применяемый фланец 72-2203023 (гладкий, «квадратный»),
присоединение фланца — 4 отверстия * 10,3 mm,
диаметр по центрам противоположных отверстий (D1) = 80 mm,
диаметр буртика (D2) = 60 mm,
высота буртика (h) = 2 mm,
обод (D) = 103 mm; А=50 mm.


Крестовина кардана

Применяемая крестовина: 3102-2201025-01, 34-2201025, 69-2201025-02, 72-2203025РН
наружный диаметр подшипника (D) = 30 mm,
диаметр шипа крестовины (d) = 16,3 mm
расстояние по торцам подшипников (H) = 88 mm, расстояние по торцам шипов (h) = 80 mm
расстояние между канавками подшипников (h2) = 60 mm
максимальный угол поворота шарнира a1=a2=24°


Кардан УАЗ с пресс-масленкой:
1 — пресс-масленка; 2 — сальник крестовины кардана; 3 — игольчатый подшипник; 4 —крестовина кардана; 5 — стопорное кольцо подшипника



Таблица размеров карданных валов УАЗ


по данным ОАО «Автодеталь-Сервис» (avtodetal. expert)
г. Ульяновск


D — внутренний диаметр трубы
S — толщина стенок трубы
М*Н.М. — крутящий момент, без остаточной деформации
М*1Н.М. — крутящий момент, вызывающий разрушение любой детали
Длина 1 = Lmax (мм) по центрам крестовин
Длина 2 = Lmin (мм) по центрам крестовин
Длина 1 — Длина 2 = Рабочий ход


n/n
Каталожный номерАДС
Каталожный номер KENO
Наименование товара Длинна D,
мм
S,
мм
Масса, кг М*Н,М. М*1Н,М. Присоед.
размер фланца
1 2

Карданные валы заднего моста
1 2966-2201010
2966-00-2201010-97
2966-00-2201010-96
Вал карданный на УАЗ 3159 БАРС 1264 1210 71 1,6 9,83 1260 2100 60
2 3151-2201010
3151-00-2201010-97
3151-00-2201010-96
Вал карданный на УАЗ 469
с редукторным мостом
975 921 45 2,5 7,90 1260 2100 60
3 31512-2201010
3151-20-2201010-89
3151-20-2201010-98
Вал карданный на УАЗ 469
(4 ст.коробка)
985 931 45 2,5 7,95 1260 2100 60
4 31512-2201010-10
3151-20-2201010-91
3151-20-2201010-94
Вал карданный на HUNTER 469
(4 ст. коробка)
924 869 45 2,5 8,03 1260 2100 60
5 31512-2201010-30
3151-20-2201010-92
3151-20-2201010-99
Вал карданный на HUNTER 469
(5 ст.коробка)
851 796 45 2,5 7,09 1260 2100 60
6 3153-2201010
3153-00-2201010-96
3153-00-2201010-95
Вал карданный на УАЗ 3153 1360 1306 71 1,6 10,16 1260 2100 60
7 3160-2201010
3160-00-2201010-96
3160-00-2201010-95
Вал карданный на УАЗ 3160
(4 ст.коробка)
948 893 45 2,5 7,92 1260 2100 60
8 31601-2201010
3160-10-2201010-97
3160-10-2201010-96
Вал карданный на УАЗ 3160
(5 ст. коробка)
869 814 45 7,92 7,92 1260 2100 60
9 31621-2201010
3162-10-2201010-96
3162-10-2201010-95
Вал карданный задн. на УАЗ 3162, 3163 1220 1165 71 1,6 7,92 1260 2100 60
10 3741-2201010
3741-00-2201010-94
3741-00-2201010-97
Вал карданный на УАЗ 452 743 689 45 2,5 7,25 1260 2100 60
11 31512-2201010-20
3151-20-2201010-90
3151-20-2201010-93
Вал карданный заднего моста на УАЗ 31512 с мостами «Тимкен» (для а/м с 5-ст. КПП ADS-BGW) 907 852 45 2,5 8,04 1260 2100 60
12 2206-2201010-10
2206-00-2201010-96
2206-00-2201010-10
Вал карданный заднего моста на УАЗ 452 с 5-ти ст. КПП 647 592 45 2,5 7,25 1260 2100 60
13 2206-2201010-10
3303-60-2201010-95
3303-60-2201010-00
Вал карданный заднего моста на УАЗ 31512 с редукторными мостами (для а/м с 5-ст. КПП ADS-BGW) 882 827 45 2,5 7,95 1260 2100 60
14 3741-2201010-10
3741-00-2201010-99
3741-00-2201010-98
Вал карданный заднего моста на УАЗ 3741, 2206, 3303,3909,3809,3962 «ЕВРО» с мостами «Спайсер» 685 630 45 2,5 7,29 1260 2100 60

Карданные валы переднего моста
15 3151-2203010-01
3151-00-2203010-94
3151-00-2203010-97
Вал карданный на УАЗ 469 541 487 45 2,5 7,22 981 1960 60
16 3159-2203010
3159-00-2203010-97
3159-00-2203010-96
Вал карданный на УАЗ 3159 БАРС 614 560 45 2,5 7,70 981 1960 60
17 3160-2203010
3160-00-2203010-97
3160-00-2203010-96
Вал карданный на УАЗ 3160, HUNTER (4 ст. коробка) 483 428 7,00 981 1960 60
18 31601-2203010
3160-10-2203010-97
3160-10-2203010-96
Вал карданный на УАЗ 3160, 2360, HUNTER, PATRIOT (5 ст. коробка) 564 509 7,31 981 1960 60
19 3741-2203010
3741-00-2203010-94
3741-00-2203010-97
Вал карданный на УАЗ 452 706 652 45 2,5 7,70 981 1960 60
20 3741-2203010-10
3741-00-2203010-99
3741-00-2203010-98
Вал карданный переднего моста на УАЗ 3741, 2206, 3303,3909,3809,3962 «ЕВРО» с мостами «Спайсер» 684 593 45 2,5 7,53 981 1960 60
21 33036-2203010-10
3303-60-2203010-96
3303-60-2203010-10
Вал карданный переднего моста на УАЗ 452 с 5-ти ст. КПП 793 738 45 2,5 8,00 981 1960 60
22 31512-2203010
3151-20-2203010-96
3151-20-2203010-95
Вал карданный переднего моста на УАЗ 31512 с мостами «Тимкен» (для а/м с 5-ст. КПП ADS-BGW) 619 565 45 2,5 7,50 981 1960 60

Карданные валы с промежуточной опорой
23 2363-2200010-10 Трехопорный карданный вал 849 794 45 2,5 14,40 1700 2100 60
24 3153-2200010 Трехопорный карданный вал 662 608 45 2,5 14,40 1700 2100 60
25 31622-2200010-10 Трехопорный карданный вал 662 608 45 2,5 14,15 1700 2100 60
26 3159-2200010-10 Трехопорный карданный вал 611 557 45 2,5 14,10 1700 2100 60



Таблица размеров карданных валов УАЗ


по данным завода «Рускардан» (ruskardan. ru)
г. Нижний Новгород
Модель УАЗа Каталожный номер Lmin (мм)
по фланцам (+ 86 мм)
Lmin (мм)
по центрам крестовин

Карданные валы УАЗ заднего моста
3159 БАРС 2966-2201010 1296 1210
469, 3159 (с редукторным мостом) 3151-2201010 (-01) 1007 921
469, 3151 (4-ст.КПП) 31512-2201010 1017 931
Хантер 469, 31519, 315194, 315195, 315196, 315143 и 315148 (4-ст. КПП спайсер) 31512-2201010-10 955 869
Хантер 469, 31519, 315194, 315195, 315196, 315143 и 315148 (5-ст.КПП, спайсер) 31512-2201010-30 882 796
3153 3153-2201010 1306 1220
3153 (длинная база) 33153-2201010 1392 1306
3160 (4-ст. КПП) 3160-2201010 979 893
3160 (5-ст.КПП) 31601-2201010 900 814
3162, 3163 31621-2201010 1251 1165
452 (4-ст.КПП) 3741-2201010 775 689
3741, 2206, 3303, 3909, 3809, 3962 «ЕВРО» (с мостами «Спайсер») 3741-2201010-10 716 630
31512 (с мостами «Тимкен» 5-ст. КПП ADS-BGW) 31512-2201010-20 938 852
452 (5-ти ст. КПП) 2206-2201010-10 678 592
31512 (с редукторными мостами для а/м с 5-ст. КПП ADS-BGW) 33036-2201010-10 913 827
3741 (5-ти ст. КПП) 2206-2201010-10 679 593
3741 37413-2201010-01 764 678
451, 451Д, 451М, 452А 451Д-2201010-15 917 831


Карданные валы УАЗ переднего моста
3151, 469 (с мостами тимкен , редукторными) 3151-2203010 (-01) 573 487
3159 БАРС 3159-2203010 646 560
Хантер, Патриот, 3160, 3163, 469, 31519, 315194, 315195, 315196, 315143 и 315148
(4-ст. КПП, мосты спайсер)
3160-2203010 514 428
Хантер, Патриот, 3160, 3163, 469, 31519, 315194, 315195, 315196, 315143 и 315148
(5-ст. КПП, мосты спайсер)
31601-2203010 595 509
452 3741-2203010 738 652
3741, 2206, 3303, 3909, 3809, 3962 «ЕВРО» (с мостами «Спайсер») 3741-2203010-10 679 593
452 (5-ст. КПП) 33036-2203010-10 824 738
31512 (с мостами «Тимкен» 5-ст. КПП ADS-BGW) 31512-2203010 651 565
469 469-2203010-02 548 462
УАЗ 69 69-2203010-06 775 689



Завод карданных валов РОСКАРДАН (роскардан.рф)


г. Санкт-Петербург

Обозначение по чертежу
Роскардан
L, мм
установочный
Lmin, мм Lmax, мм Масса, кг Обозначение по КД
ОАО «УАЗ»
Применяемость
30А010-2201010 964 927 981 7,77 3151-2201010-06 «УАЗ-3151», карданный вал заднего моста
30А011-2201010 716 695 749 7,11 3741-2201010-06 «УАЗ-3741», карданный вал заднего моста
30А012-2201010 864 837 891 7,52 451Д-2201010-16 «УАЗ-451Д», карданный вал заднего моста
30А013-2201010 974 937 991 7,8 31512-2201010-06 «УАЗ-31512», карданный вал заднего моста
30А014-2201010 835 802 857 7,42 31512-2201010-36 «УАЗ-31512», карданный вал заднего моста
30А015-2201010 917 875 930 7,63 31512-2201010-16 «УАЗ-31512», карданный вал заднего моста
30А016-2201010 659 636 691 6,94 3741-2201010-16 «УАЗ-3741», карданный вал заднего моста
30А017-2201010 937 899 954 7,71 3160-2201010-06 «УАЗ-3160», карданный вал заднего моста
30А018-2201010 858 820 875 7,48 31601-2201010-06 «УАЗ-31601», карданный вал заднего моста
30А019-2201010 892 858 913 7,56 31512-2201010-26 «УАЗ-3151», карданный вал заднего моста
30А040-2201010 702 675 729 7,05 220695-2201010-06 «УАЗ-220695», карданный вал заднего моста
30А041-2201010 1041 1007 1062 8 3163-2201010-06 «УАЗ-3163D», карданный вал заднего моста
30А042-2201010 626 598 653 6,81 2206-2201010-16 «УАЗ-2206», карданный вал заднего моста
30А043-2201010 870 833 888 7,5 33036-2201010-16 «УАЗ-33036», карданный вал заднего моста



Обозначение по чертежу
Роскардан
L, мм
установочный
Lmin, мм Lmax, мм Масса, кг Обозначение по КД
ОАО «УАЗ»
Применяемость
30А001-2203010 500 468 522 6,93 469-2203010-06 «УАЗ-469», карданный вал переднего моста
30А002-2203010 510 478 532 6,96 469Б-2203010-06 «УАЗ-469Б», карданный вал переднего моста
30А003-2203010 501 493 547 7 3151-2203010-06 «УАЗ-3151», карданный вал переднего моста
30А004-2203010 594 571 625 7,31 31512-2203010-06 «УАЗ-31512», карданный вал переднего моста
30А005-2203010 685 658 714 7,47 3741-2203010-06 «УАЗ-3741», карданный вал переднего моста
30А006-2203010 586 566 620 7,21 3159-2203010-06 «УАЗ-3159», карданный вал переднего моста
30А007-2203010 714 679 734 7,63 33036-2203010-06 «УАЗ-33036», карданный вал переднего моста
30А008-2203010 771 744 799 7,81 33036-2203010-16 «УАЗ-33036», карданный вал переднего моста
30А009-2203010 512 484 539 6,98 31602-2203010-06 «УАЗ-31602», карданный вал переднего моста
30А022-2203010 632 599 654 7,31 3741-2203010-16 «УАЗ-3741», карданный вал переднего моста
30А023-2203010 698 671 726 7,52 220695-2203010-06 «УАЗ-220695», карданный вал переднего моста
30А020-2203010 550 515 570 7,1 31601-2203010-06 «УАЗ-31601», карданный вал переднего моста
30А021-2203010 444 434 489 6,78 3160-2203010-06 «УАЗ-3160», карданный вал переднего моста
30А024-2203010 771 758 813 7,87 220695-2203010-16 «УАЗ-220695», карданный вал переднего моста



Обозначение по чертежу
Роскардан
Lmin*,
мм
Lmax*,
мм
L1*, мм L2min*,
мм
L2max*,
мм
Масса,
кг
Обозначение по КД
ОАО «УАЗ»
Применяемость
30А200-2200010 1266 1320 539,5 546,5 600,5 14,1 31631-2200010-06 «УАЗ-31622»
30А201-2200010 1488 1542 524,5 783,5 837,5 14,74 2363-2200010-16 «УАЗ-2363»
30А202-2200010 1312 1366 534,5 597,5 651,5 14,23 3159-2200010-06 «УАЗ-3159»
30А203-2200010 1394 1448 616,5 597,5 651,5 14,46 3153-2200010-06 «УАЗ-3153»
30А204-2200010 1251 1305 524,5 546,5 600,5 14,05 31622-2200010-16 «УАЗ-31622» Патриот
30А205-2200010 1302 1356 524,5 597,5 651,5 14,2 3159-2200010-16 «УАЗ-3159»
30А206-2200010 1337 1392 373,5 783,5 838,5 14,25 2363-2200010-26 УАЗ
30А207-2200010 1970 2025 808,5 981,5 1036,5 16,2 2364-2200010-16 УАЗ



Обозначение по чертежу
Роскардан
L, мм
установочный
Lmin, мм Lmax, мм Масса, кг Обозначение по КД
ОАО «УАЗ»
Применяемость
30А030-2201010 1352 1312 1366 9,36 3153-2201010-06 «УАЗ-3153», карданный вал заднего моста
30А031-2201010 1268 1226 1280 9,11 3153-2201010-16 «УАЗ-3153», карданный вал заднего моста
30А032-2201010 1209 1171 1226 8,95 31621-2201010-06 «УАЗ-31621»,
карданный вал заднего моста
30А033-2201010 1295 1256 1310 9,19 3153-2201010-26 «УАЗ-3153», карданный вал заднего моста
30А034-2201010 1256 1216 1270 9,08 2966-2201010-06 «УАЗ-2966», карданный вал заднего моста
30А035-2201010 1149 1114 1168 8,79 31622-2201010-06 «УАЗ-31622»,
карданный вал заднего моста



Обозначение по КД
ОАО «УАЗ»
Обозначение по чертежу
Роскардан
Основные размеры, мм Масса, кг Применяемость
Lmin, мм Lmax, мм
469-2201010 13-224. 10.10 1007 1061 6,8 «УАЗ-469», карданный вал заднего моста
69-2203010-05 13-225.10.10 775 829 6,1 «УАЗ-452», карданный вал заднего моста



Обозначение по КД
ОАО «УАЗ»
Обозначение по чертежу
Роскардан
Основные размеры, мм Масса, кг Применяемость
Lmin, мм Lmax, мм
3151-2203010 13-224.30.10 573 627 6,98 «УАЗ-469», карданный вал переднего моста
452-2203010-03 13-225.30.10 738 792 7,22 «УАЗ-452», карданный вал переднего моста



Завод ООО «Украинский кардан»


г. Чернигов

Применяемая крестовина: 30х88 внутренние стопорные кольца / ВК-69-2201025-02У (3110-2201025)
Применяемый фланец: 4 отв. ф10,2 / между отверстиями Ф 80 / замок ф 60 / 12-2201023-10
Н = 40 мм, OD=60 мм.

Обозначение по чертежу
УкрКарда
Lmin, мм Lmax, мм Масса, кг Обозначение по
КД ОАО «УАЗ»
Аналоги Применяемость Название
13-224.10.10 981  927  6,8 469-2201010 469-2201010,
3151-2201010
УАЗ-469, -31512, -31514, -33036, -39094 Вал карданный заднего моста к автомобилю УАЗ-469
13-225.10.10 965 749 6,10 69-2201010-05 69-2201010-05 УАЗ-452 Карданный вал заднего моста автомобиля УАЗ-452
30А010-2201010 927 981 7,77 3151-2201010-06 3151-2201010-06 УАЗ-3151 Карданный вал заднего моста автомобиля УАЗ-3151
30А011-2201010 695 749 7,11 3741-2201010-06 3741-2201010-06 УАЗ-3741 Карданный вал заднего моста автомобиля УАЗ-3741
30А012-2201010 837 891 7,52 451Д-2201010-16 451Д-2201010-16 УАЗ-451Д Карданный вал заднего моста автомобиля УАЗ-451Д
30А013-2201010 937 991 7,80 31512-2201010-06 31512-2201010-06 УАЗ-31512 Карданный вал заднего моста автомобиля УАЗ-31512
30А014-2201010 802 857 7,42 31512-2201010-36 31512-2201010-36 УАЗ-31512 Карданный вал заднего моста автомобиля УАЗ-31512
30А015-2201010 875 930 7,63 31512-2201010-16 31512-2201010-16 УАЗ-31512 Карданный вал заднего моста автомобиля УАЗ-31512
30А016-2201010 636 691 6,94 3741-2201010-16 3741-2201010-16 УАЗ-3741 Карданный вал заднего моста автомобиля УАЗ-3741
30А017-2201010 899 954 7,71 3160-2201010-06 3160-2201010-06 УАЗ-3160 Карданный вал заднего моста автомобиля УАЗ-3160
30А018-2201010 820 875 7,48 31601-2201010-06 31601-2201010-06 УАЗ-31601 Карданный вал заднего моста автомобиля УАЗ-31601
30А019-2201010 858 913 7,56 31512-2201010-26 31512-2201010-26 УАЗ-31512 Карданный вал заднего моста автомобиля УАЗ-31512
30А040-2201010 675 729 7,05 220695-2201010-26 220695-2201010-26 УАЗ-220695 Карданный вал заднего моста автомобиля УАЗ-220695
30А041-2201010 1007 1062 8,0 3163-2201010-06 3163-2201010-06 УАЗ-3163 Карданный вал заднего моста автомобиля УАЗ-3163
30А042-2201010 598 653 6,81 2206-2201010-16 2206-2201010-16 УАЗ-2206 Карданный вал заднего моста автомобиля УАЗ-2206
30А043-2201010 833 888 7,5 33036-2201010-16 33036-2201010-16 УАЗ-33036 Карданный вал заднего моста автомобиля УАЗ-33036
30А030-2201010 1312 1366 9,36 3153-2201010-06 3153-2201010-06 УАЗ-3153 Карданный вал заднего моста автомобиля УАЗ-3153
30А031-2201010 1226 1280 9,11 3153-2201010-16 3153-2201010-16 УАЗ-3153 Карданный вал заднего моста автомобиля УАЗ-3153
30А032-2201010 1171 1226 8,95 31621-2201010-06 31621-2201010-06 УАЗ-31621 Карданный вал заднего моста автомобиля УАЗ-31621
30А033-2201010 1256 1310 9,19 3153-2201010-26 3153-2201010-26 УАЗ-3153 Карданный вал заднего моста автомобиля УАЗ-3153
30А034-2201010 1216 1270 9,08 2966-2201010-06 2966-2201010-06 УАЗ-2966 Карданный вал заднего моста автомобиля УАЗ-2966
30А035-2201010 1114 1168 8,79 31622-2201010-06 31622-2201010-06 УАЗ-31622 Карданный вал заднего моста автомобиля УАЗ-31622



Применяемая крестовина: 30х88 внутренние стопорные кольца / ВК-69-2201025-02У (3110-2201025)
Применяемый фланец: 4 отв. ф10,2 / между отверстиями Ф 80 / замок ф 60 / 12-2201023-10
Н = 40 мм, OD=60 мм.

Обозначение по чертежу
УкрКарда
Lmin, мм Lmax, мм Масса, кг Обозначение по
КД ОАО «УАЗ»
Аналоги Применяемость Название
13-224.30.10 493  547 6,98 3151-2203010 3151-2203010 УАЗ-469 Карданный вал переднего моста автомобиля УАЗ-469
13-225.30.10 658 712 7,22 452-2203010-03 452-2203010-03 УАЗ-452 Карданный вал переднего моста автомобиля УАЗ-452
30А001-2203010 468 522 6,93 469-2203010-06 469-2203010-06 УАЗ-469 Карданный вал переднего моста автомобиля УАЗ-469
30А002-2203010 478 532 6,96 469Б-2203010-06 469Б-2203010-06 УАЗ-469Б Карданный вал переднего моста автомобиля УАЗ-469Б
30А003-2203010 493 547 7,0 3151-2203010-06 3151-2203010-06 УАЗ-3151 Карданный вал переднего моста автомобиля УАЗ-3151
30А004-2203010 571 625 7,31 31512-2203010-06 31512-2203010-06 УАЗ-31512 Карданный вал переднего моста автомобиля УАЗ-31512
30А005-2203010 658 714 7,47 3741-2203010-06 3741-2203010-06 УАЗ-3741 Карданный вал переднего моста автомобиля УАЗ-3741
30А006-2203010 566 620 7,21 3159-2203010-06 3159-2203010-06 УАЗ-3159 Карданный вал переднего моста автомобиля УАЗ-3159
30А007-2203010 679 734 7,63 33036-2203010-06 33036-2203010-06 УАЗ-33036 Карданный вал переднего моста автомобиля УАЗ-33036
30А008-2203010 744 799 7,81 33036-2203010-16 33036-2203010-16 УАЗ-33036 Карданный вал переднего моста автомобиля УАЗ-33036
30А009-2203010 484 539 6,98 31602-2203010-06 31602-2203010-06 УАЗ-31602 Карданный вал переднего моста автомобиля УАЗ-31602
30А022-2203010 599 654 7,31 3741-2203010-16 3741-2203010-16 УАЗ-3741 Карданный вал переднего моста автомобиля УАЗ-3741
30А023-2203010 671 726 7,52 220695-2203010-06 220695-2203010-06 УАЗ-220695 Карданный вал переднего моста автомобиля УАЗ-220695
30А020-2203010 515 570 7,10 31601-2203010-06 31601-2203010-06 УАЗ-31601 Карданный вал переднего моста автомобиля УАЗ-31601
30А021-2203010 434 489 6,78 3160-2203010-06 3160-2203010-06 УАЗ-3160 Карданный вал переднего моста автомобиля УАЗ-3160
30А024-2203010 758 813 7,87 220695-2203010-16 220695-2203010-16 УАЗ-220695 Карданный вал переднего моста автомобиля УАЗ-220695



Применяемая крестовина: 30х88 внутренние стопорные кольца / ВК-69-2201025-02У (3110-2201025)
Применяемый фланец: 4 отв. ф10,2 / между отверстиями Ф 80 / замок ф 60 / 12-2201023-10
Подвесной подшипник (Опора): 51А-2202080
Н = 40 мм, OD=60 мм.

Обозначение по чертежу
УкрКарда
Lmin, мм Lmax, мм L1, мм L2min, мм L2max, мм Масса, кг Обозначение по
КД ОАО «УАЗ»
Аналоги Применяемость Название
30А200-2200010 1266 1320 539,5 546,5 600,5 14,10 31631-2200010-06 31631-2200010-06 УАЗ-31622 Карданная передача к автомобилю УАЗ-31622
30А201-2200010 1488 1542 524,5 783,5 837,5 14,74 2363-2200010-16 2363-2200010-16 УАЗ-2363 Карданная передача к автомобилю УАЗ-2363
30А202-2200010 1312 1366 534,5 597,5 651,5 14,23 3159-2200010-06 3159-2200010-06 УАЗ-3159 Карданная передача к автомобилю УАЗ-3159
30А203-2200010 1394 1448 616,5 597,5 651,5 14,46 3153-2200010-06 3153-2200010-06 УАЗ-3153 Карданная передача к автомобилю УАЗ-3153
30А204-2200010 1251 1305 524,5 546,5 600,5 14,05 31622-2200010-16 31622-2200010-16 УАЗ-31622 Карданная передача к автомобилю УАЗ-31622
30А205-2200010 1302 1356 524,5 597,5 651,5 14,20 3159-2200010-16 3159-2200010-16 УАЗ-3159 Карданная передача к автомобилю УАЗ-3159
30А206-2200010 1337 1392 373,5 783,5 838,5 14,25 2363-2200010-26 2363-2200010-26 УАЗ-2363 «Пикап» Карданная передача к автомобилю УАЗ-2363 «Пикап»
30А207-2200010 1970 2025 808,5 981,5 1036,5 16,20 2364-2200010-16 2364-2200010-16 УАЗ-2364 Карданная передача к автомобилю УАЗ-2364



Кардан на УАЗ со ШРУС

Существует карданные валы на УАЗ где вместо крестовин использованы ШРУС. Такая конструкция обеспечивает плавное вращение без биений. Однако на тяжелом бездорожье их использовать не рекомендуется из-за большой вероятности попадания грязи в пылники защищающие шарнир.

Карданы реализуются НПП «ДжиаР» (г. Ростов-на-Дону) под брендом «SONDA»


Полезную информацию для вас собрала Уазбука
Смотрите также Карданные валы УАЗ. Описание.

Размеры рамы уаз патриот | Хитрости Жизни

Содержание

Цена за шт. (шт.): —> 71 896.00 р. —>
наличие в магазинах: База: нет
Рама Уаз Патриот стальная, сварная, состоит из двух лонжеронов коробчатого переменного сечения, соединенных между собой поперечинами. Для облегчения снятия и установки коробки передач с раздаточной коробкой в сборе, вторая спереди поперечина крепится к кронштейнам рамы болтами, по четыре с каждой стороны. Остальные поперечины рамы приварены к лонжеронам сваркой.
К лонжеронам рамы Уаз Патриот крепятся кронштейны рессор, амортизаторов, опор силового агрегата и крепления кузова. В передней и задней частях рама Уаз Патриот оборудована буксирными проушинами, предназначенными для кратковременной буксировки автомобиля. В передней части рамы имеются дополнительные проушины предназначенные для крепления автомобиля при его перевозке на эвакуаторе. Для буксировки прицепа на раму Уаз Патриот возможна установка тягово-сцепного устройства шарового типа.

Изменение конструкции рамы Уаз Патриот после модернизации автомобиля в 2016 году.
В 2016 году рама Уаз Патриот подверглась модернизации и была усилена. На нее были установлены дополнительные поперечины, которые повысили жесткость рамы, снизили вибрации при движении автомобиля по пересеченной местности и позволили дополнительно закрепить подвесное оборудование.
Кроме того, вместо кронштейнов, которые были предназначены для защиты кузова от смещение во время аварии, рама Уаз Патриот была оборудована дополнительными кронштейнами крепления кузова к раме. Это позволило увеличить на 20% надежность и жесткость всей конструкции в целом, снизило шумы и вибрации передающиеся на кузов во время движения автомобиля и повысило акустический комфорт.

Техническое обслуживание рамы Уаз Патриот во время эксплуатации автомобиля.
В процессе эксплуатации автомобиля, рама Уаз Патриот особого ухода не требует. Ее техническое обслуживание заключается в периодической очистке от грязи и проверке внешним осмотром состояния лонжеронов, поперечин, кронштейнов, а также сварных, заклепочных и болтовых соединений.
При очередном техническом обслуживании надо проверить и при необходимости подтянуть болты крепления переднего бампера, брызговиков двигателя, съемной поперечины и заднего бампера. Очень важно следить за состоянием окрашенной поверхности рамы и своевременно подкрашивать места, где нарушен слой краски.

Основой каждого настоящего внедорожника является такое устройство, как рама. Для каждой модели автомобиля конструкция рам различается не только внешним видом, но и способом изготовления. Что же представляет собой рама внедорожника УАЗ Патриот и каковы ее особенности, рассмотрим подробнее.

Рама на внедорожнике представляет собой стальное основание, на котором располагается кузов, крепится подвеска и двигатель. Данный элемент является ключевым и поэтому от его исправности зависит общее техническое состояние автомобиля. Представляет собой изделие два продольных лонжерона, которые соединяются между собой с помощью поперечин. Поперечины представляют собой стальные пустотелые трубы, приваренные к лонжеронам с помощью сварных швов. Но приварены не все поперечины, а только три. Поперечина, располагающаяся в передней части рамы, является съемной, благодаря чему обеспечивается удобное снятие двигателя или его установка. Эта поперечина крепится к лонжеронам, в которых имеются специальные приваренные кронштейны.

Все кронштейны приварены к лонжеронам с помощью дуговой сварки. Исключение только составляют кронштейны, к которым крепятся концы неподвижных рессор. Эти кронштейны монтируются к лонжеронам с помощью специальных заклепок. Передний бампер на автомобиле УАЗ Патриот крепится к передней части лонжеронов с помощью шести болтовых соединений. К лонжеронам в передней части крепятся и стальные буксировочные крюки. Ниже представлен чертеж рамы внедорожника УАЗ Патриот.

Чертеж рамы отображает конструкцию устройства, а также места расположения поперечин. Лонжероны называют еще траверсами, которые выполняют главную конструктивную функцию. Такой чертеж рамы может понадобиться в случае, если устройство было повреждено и требуется его ремонт. О ремонте поговорим немного позже, а пока следует заметить, что чертеж обязательно должен иметь размеры. Чертеж, изображенный на фото выше, отображает общую конструкцию рамы внедорожника УАЗ Патриот. На фото ниже представлен чертеж рамы внедорожника УАЗ Патриот оригинал, на котором указаны размеры. Эти размеры очень важны, когда требуется проведение ремонтных работ.

Рама уаз патриот, высокое разрешение, с подвеской

Чертеж отображает все особенности конструкции изделия, на котором указаны места расположения поперечин, а также крепления брызговика двигателя и кронштейнов неподвижных рессор. Чертеж рамы внедорожника УАЗ Патриот является залогом к проведению ремонтных работ. Любые переделки, доработки и переработка рамы запрещается, если после этого изделие не проходит испытания и изменения не вносятся в ПТС.

Особенности техобслуживания

Внедорожник УАЗ Патриот — это автомобиль, который предназначен для преодоления различного рода испытаний. Во время эксплуатации в условиях бездорожья испытывается не только подвеска автомобиля, но и рама, кузов и все прочие детали, и элементы агрегата. Именно от надежности и исправности рамы зависит эксплуатация внедорожника УАЗ Патриот. Поэтому важно проводить технические осмотры устройства, которые позволяют избежать не только неприятных, но и плачевных последствий.

В частности, техническое обслуживание рамы внедорожника УАЗ Патриот предусматривает соблюдения следующих мероприятий:

  1. Первоначально следует очистить конструкцию рамы от грязи, после чего осуществить ее осмотр.
  2. Во время осмотра необходимо уделить внимание состоянию лонжеронов, поперечин, мест соединений.
  3. Подлежат проверке и болтовые соединения, с помощью которых крепятся бампера, поперечины брызговики двигателя.
  4. Необходимо проверить и левую продольную балку в области монтажа картера рулевого управления. Необходимо убедиться, что поверхность окрашена, в противном случае следует нанести новый слой краски.
  5. Осуществляется также проверка состояния защелки и собачки буксировочного устройства.

Техническое обслуживание рамы позволяет предотвратить различные последствия: от обрыва поперечины до повреждения одного из лонжеронов.

Номер рамы

Номер рамы, собственно, как и номер двигателя, для любого автомобиля является обязательным. Рамами оснащаются не все транспортные средства, а только грузовики, тяжеловесы и внедорожники. УАЗ Патриот относится к внедорожникам, поэтому рама является обязательным элементом для такого проходимца.

Расположение идентификационного номера

Каждый автомобиль УАЗ Патриот, спускаемый с конвейера, имеет определенный набор цифр не только на двигателе, но и на раме. Где находится номер рамы на внедорожнике УАЗ Патриот? А находится номер с правой стороны у заднего колеса. Этот номер вовсе не является формальностью, он необходим при прохождении ТО или же при продаже ТС. Почему номер может отсутствовать? А причина его отсутствия довольно проста. С завода Ульяновские производители внедорожника поскупились на специнструмент и для нанесения номера на раму (шасси) используют краску белого цвета. Несложно понять, что краска через непродолжительный период истирается и рама становится б/н. Многие автовладельцы стремятся всяческими способами восстановить номер, но делать этого не следует. Согласно УК РФ такое вмешательство является правонарушением, которое влечет за собой уголовную ответственность.

Если же номер шасси был стерт со временем, то необходимо сделать автоэкспертизу, после чего в паспорте технического средства инспектор ДПС запишет, что номер был уничтожен в результате воздействия коррозии. Поэтому не следует идти на правонарушения, только чтобы восстановить номер шасси.

Ремонтные работы

Рама внедорожника УАЗ Патриот требует проведения ремонтных работ в случае, когда на ней обнаруживаются перекосы, повреждения или смещения. Часто причиной для осмотра целостности рамы является аварийное столкновение со встречным авто или же при преодолении опасных участков дороги. При этом обязательно требуется проверка надежности закрепления съемной поперечины и соединения кронштейнов рессор.

Проведение ремонтных работ с рамой авто

Прежде чем проводить ремонт, обязательно устройство следует тщательно очистить от грязи. Правка устройства осуществляется по размерам, которые указаны на втором чертеже данного материала. Обязательно уделяется внимание размерам между точками А и Б. Расстояние не должно превышать 5 мм. После того, как закончены работы по проведению рихтовки и ремонта изделия, важно произвести проверочные работы перпендикулярности ост кронштейнов рессор к вертикальной плоскости устройства. Также следует проверить и качество прилегания картера рулевого механизма к лонжерону в трех основных точках.

Если на устройстве обнаруживаются трещины, то их следует обрабатывать с помощью электродуговой сварки. Но прежде чем заварить трещину, следует тщательно очистить поверхность и снять фаску под углом 60 градусов. Если же балки или поперечины имеют значительные трещины, то допускается приваривание стальной вставки. Эта вставка будет играть роль усилителя. Усилитель можно приваривать как с внутренней стороны рамы, так и с внешней. Самое главное, чтобы усилитель способствовал устранению трещины.

Особое значение нужно уделить и заклепочным соединениям. Для проверки их целостности допускается постукиванием молотком по кронштейнам. Если заклепки уже ослабли, то на устройстве можно обнаружить дребезжание. Устранить неисправность можно с помощью обрезания отработанных заклепок и заменой их на новые. Все ремонтные работы проводятся с использованием схемы или чертежа. Заклепки можно заменить новыми с большим диаметром, при этом предварительно высверлив отверстие в балке. Чтобы удалить старые заклепки, следует вырезать окошко в усилителе продольной трубы, чтобы обеспечить доступ к ним с внутренней стороны. После установки заклепок, окно заваривается. Если нет возможности установки заклепок, то допускается их замена на болты с гайками при обязательном использовании гроверов.

Подводя итог, следует заметить, что рассмотренное устройство в данном материале является обязательным для внедорожника УАЗ Патриот. Чтобы не было неприятных неожиданностей в пути, особенно если Патриот эксплуатируется в агрессивных условиях бездорожья, необходимо периодически проводить техническое обслуживание, осмотр и профилактику рамы. Только проверка и устранение неисправностей на ранней стадии позволяет избежать неприятных последствий и лишних финансовых растрат.

Рама Уаз Патриот стальная, сварная, состоит из двух лонжеронов коробчатого переменного сечения, соединенных между собой поперечинами. Для облегчения снятия и установки коробки передач с раздаточной коробкой в сборе, вторая спереди поперечина крепится к кронштейнам рамы болтами, по четыре с каждой стороны. Остальные поперечины рамы приварены к лонжеронам сваркой.

Рама Уаз Патриот, устройство, размеры, обслуживание и ремонт рамы, изменение конструкции рамы Уаз Патриот в 2016 году, каталожные номера узлов и деталей рамы Уаз Патриот.

К лонжеронам рамы Уаз Патриот крепятся кронштейны рессор, амортизаторов, опор силового агрегата и крепления кузова. В передней и задней частях рама Уаз Патриот оборудована буксирными проушинами, предназначенными для кратковременной буксировки автомобиля. В передней части рамы имеются дополнительные проушины предназначенные для крепления автомобиля при его перевозке на эвакуаторе. Для буксировки прицепа на раму Уаз Патриот возможна установка тягово-сцепного устройства шарового типа.

Размеры рамы Уаз Патриот.

Каталожные номера узлов и деталей рамы Уаз Патриот.

Изменение конструкции рамы Уаз Патриот после модернизации автомобиля в 2016 году.

В 2016 году рама Уаз Патриот подверглась модернизации и была усилена. На нее были установлены дополнительные поперечины, которые повысили жесткость рамы, снизили вибрации при движении автомобиля по пересеченной местности и позволили дополнительно закрепить подвесное оборудование.

Кроме того, вместо кронштейнов, которые были предназначены для защиты кузова от смещение во время аварии, рама Уаз Патриот была оборудована дополнительными кронштейнами крепления кузова к раме. Это позволило увеличить на 20% надежность и жесткость всей конструкции в целом, снизило шумы и вибрации передающиеся на кузов во время движения автомобиля и повысило акустический комфорт.

Техническое обслуживание рамы Уаз Патриот во время эксплуатации автомобиля.

В процессе эксплуатации автомобиля, рама Уаз Патриот особого ухода не требует. Ее техническое обслуживание заключается в периодической очистке от грязи и проверке внешним осмотром состояния лонжеронов, поперечин, кронштейнов, а также сварных, заклепочных и болтовых соединений.

При очередном техническом обслуживании надо проверить и при необходимости подтянуть болты крепления переднего бампера, брызговиков двигателя, съемной поперечины и заднего бампера. Очень важно следить за состоянием окрашенной поверхности рамы и своевременно подкрашивать места, где нарушен слой краски.

Ремонт рамы Уаз Патриот.

При систематических перегрузках во время эксплуатации Уаз Патриот на бездорожье или в случае аварии, в некоторых местах рамы могут появиться перекосы, изгибы, трещины и другие повреждения, требующие ее ремонта. Также возможно ослабление соединения кронштейнов рессор. Перед ремонтом рама Уаз Патриот очищается от грязи и тщательно осматривается, с целью выявления всех повреждений.

Перекосы и трещины в деталях рамы устраняются правкой и сваркой, в отдельных случаях при помощи установки усилителей в местах неисправности. После ремонта необходимо произвести подкраску обнаруженных дефектов лакокрасочного покрытия рамы.

Правка и рихтовка рамы Уаз Патриот.

Рама Уаз Патриот правится и рихтуется в холодном состоянии, основываясь на ее исходных размерах. После правки разность между диагональными размерами рамы не должна превышать 5 мм. Также после правки рамы необходимо проверить перпендикулярность оси кронштейнов рессор к вертикальной плоскости рамы и правильность прилегания картера рулевого механизма к лонжерону.

Сварка трещин рамы Уаз Патриот.

Трещины в деталях рамы завариваются электродуговой сваркой. Перед сваркой с кромок трещин снимаются фаски под углом 60 градусов. При наличии на лонжеронах и поперечинах трещин большой длины, на раму дополнительно приваривается усилитель, наложенный на заваренный участок. Усилитель плотно подгоняется к поверхности поврежденного участка. Сварной шов трещины перед приваркой усилителя зачищается заподлицо с поверхностью.

Усилитель к раме Уаз Патриот можно приваривать как изнутри, так и снаружи, в зависимости от места расположения трещины и удобства выполнения работ. Не рекомендуется приваривать усилитель сварным швом, проходящим поперек лонжерона, особенно в вертикальном направлении, так как такой шов ослабляет раму и создает предпосылки для ее поломки в этом месте. Для большей прочности рамы и сварного шва желательно делать его под углом в 45 градусов.

Ремонт заклепочных соединений рамы Уаз Патриот.

Надежность заклепочных соединений рамы Уаз Патриот проверяется постукиванием по ним молотком. У ослабнувших заклепок при постукивании появляется дребезжащий звук. При обнаружении ослабления заклепочного соединения кронштейнов рессор, ослабшие заклепки срубаются и заменяются на новые. При этом отверстия под заклепки рассверливаются и взамен старых устанавливаются заклепки большего диаметра.

Перед заменой заклепок в усилителе лонжерона напротив кронштейна вырезается технологическое окно для доступа к заклепкам с внутренней стороны. После приклепки окно заваривается. Прилегание головки заклепки к поверхности детали должно быть полным. При невозможности ремонта заклепочного соединения заклепки можно заменить болтами с гайками.

Uaz Patriot 2005 узнать размеры шин и дисков, PCD, вылет и другие параметры модели

  • Главная
  • Uaz
  • Patriot
  • 2005

УАЗ Патриот 2005 2.7i

– Поколение: 3163 [2005 .. 2014] [EUDM]

– Мощность: 126 hp | 94. 1 kW | 128 PS

Шины Диск Сверловка
225/75SR16 2 / 2.4
235/70SR16 1. 7 / 2
245/70SR16 1.8 / 2.1
245/65SR17 2
245/60SR18 2
