Основные агрегаты автомобиля – 1.2. Основные агрегаты автомобиля

Основные части и агрегаты автомобиля — Двигатель — Автомобиль категории «В»

Автомобиль состоит из трех основных частей: двигателя, шасси и кузова. Двигатель является источником механической энергии, приводящей автомобиль в движение. У большинства автомобилей двигатель расположен впереди. Шасси автомобиля представляет собой совокупность механизмов, предназначенных для передачи крутящего момента от двигателя к ведущим колесам, для передвижения автомобиля и управления им.

Кузов автомобиля предназначен для размещения грузов и пассажиров. У грузового автомобиля кузов состоит из платформы и кабины водителя. Шасси состоит из: трансмиссии, ходовой части и механизмов управления. Трансмиссия автомобиля служит для передачи крутящего момента от двигателя на ведущие колеса и позволяет изменять крутящий момент в зависимости от условий движения.

Трансмиссия состоит из сцепления 8, коробки передач 7, карданной 6 и главной передач, дифференциала и полуосей. Главная передача, дифференциал и полуоси расположены в кожухе заднего ведущего моста 5.

Сцепление предназначено для временного отключения двигателя от трансмиссии и плавного их соединения после переключения передачи в коробке передач и при трогании автомобиля с места.


Расположение основных частей и агрегатов легкового автомобиля ГАЗ-24 «Волга»:

1 – двигатель, 2 – кузов, 3 – топливный бак, 4 – задняя рессора, 5 – задний ведущий мост, 6 – карданная передача, 7 – коробка передач, 8 – сцепление, 9 – амортизатор.


Коробка передач служит для изменения крутящего момента, движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во врем стоянки автомобиля и при движении его по инерции. Карданная передача позволяет передавать крутящий момент между валами, расположенными под изменяющимся при движении автомобиля углом.

Главная передача служит для увеличения крутящего момента и передачи его под прямым углом на полуоси автомобиля. Дифференциал обеспечивает вращение ведущих колес с различными скоростями при повороте автомобиля и движении колес по неровной дороге. Полуоси передают крутящий момент ведущим колесам автомобиля. У большинства автомобилей ведущими являются задние колеса.

Ходовая часть автомобиля представляет собой тележку и состоит из рамы, переднего и заднего мостов, подвески (рессор и амортизаторов) и колес. Рама служит для крепления на ней кузова и всех агрегатов автомобиля. В. легковых автомобилях в большинстве случаев рама отсутствует, роль ее выполняет кузов. Передние и задние мосты автомобиля служат для поддержания рамы и кузова. Через мосты автомобиля передается вертикальная нагрузка на колеса. Подвеска осуществляет упругую связь рамы или кузова с мостами или колесами.

Колеса непосредственно связывают автомобиль с дорогой. Автомобили с передними ведущими колесами называются переднеприводными. У таких автомобилей нет карданной передачи и надкарданного короба в кузове, поэтому салон становится просторней и комфортабельней, а масса автомобиля меньше. Легковые автомобили с передними ведущими колесами имеют лучшую устойчивость при движении с высокими скоростями.


«Автомобиль категории «В»,
В.М.Кленников, Н.М.Ильин, Ю.В.Буралев

Загрузка…

www.carshistory.ru

Работа авто — основные элементы узлы и агрегаты легкового автомобиля.





Любой легковой автомобиль, независимо от производителя, марки и модели, состоит из трех основных частей: двигателя, шасси и кузова. В данном разделе мы подробно расскажем только о кузове, а на остальных элементах остановимся кратко, поскольку их более подробное описание приведено ниже, в соответствующих главах книги.

Двигатель — это источник механической энергии, которая приводит автомобиль в движение. Он преобразует тепловую энергию, образующуюся при сгорании топлива, в механическую, которая создает на валу двигателя крутящий момент, используемый для движения автомобиля. Как правило, двигатель располагается в передней части автомобиля, однако есть и исключения — например, тот же «Запорожец». Часть кузова, где находится двигатель, называется моторный отсек (рис. 1.12).

Шасси включает в себя три группы механизмов: трансмиссию, ходовую часть и механизмы управления.

Трансмиссия предназначена для передачи крутящего момента от двигателя к ведущим колесам, а также для изменения крутящего момента в зависимости от текущих условий движения автомобиля. Составными частями трансмиссии являются: коробка переключения передач, сцепление, карданная передача, главная передача, дифференциал, полуоси.

Знайте.

У переднеприводных автомобилей, а также у заднеприводных автомобилей, у которых двигатель установлен сзади, карданная передача отсутствует.

Коробка переключения передач предназначена для изменения крутящего момента, передаваемого на ведущие колеса автомобиля, для езды задним ходом, а также для отключения двигателя от трансмиссии (точнее — от ведущих колес) при движении «накатом», а также во время длительной стоянки автомобиля.

Сцепление необходимо для кратковременного отключения двигателя от трансмиссии (ведущих колес) и плавного их соединения при работающем двигателе. Это необходимо при переключении передач, а также при трогании с места.

Карданная передача предназначена для того, чтобы передавать крутящий момент между валами, которые расположены под углом, изменяющимся при движении автомобиля. С помощью главной передачи осуществляется увеличение крутящего момента и его передача под прямым углом на полуоси автомобиля. В свою очередь, полуоси передают крутящий момент на ведущие колеса.

Для того чтобы ведущие колеса автомобиля вращались с различными скоростями там, где это нужно (на поворотах, при езде по ухабистой дороге), используется специальный механизм, называемый дифференциал.

Ходовая часть легкового автомобиля внешне напоминает обыкновенную тележку и включает в себя совмещенный с кузовом подрамник (в легковых автомобилях чаще используется просто несущий кузов), передний и задний мост, подвеску (с рессорами и амортизаторами) и колеса.

На совмещенном с кузовом подрамнике крепятся агрегаты автомобиля. Отметим, что в некоторых легковых автомобилях имеется отдельная рама, выполняющая эти функции.

Мосты автомобиля предназначены для поддерживания кузова, через них вертикальная нагрузка передается на колеса. С помощью подвески устанавливается упругая связь кузова с мостами (колесами), а посредством колес осуществляется связь всего автомобиля с дорогой.

Механизмы управления автомобиля состоят из рулевого управления, с помощью которого осуществляется изменение направления движения автомобиля, и тормозной системы, предназначенной для замедления движения, остановки автомобиля и удержания его во время стоянки в неподвижном состоянии.

Кузов автомобиля — это то, что, собственно, мы видим, глядя на автомобиль. Он предназначен для размещения водителя, пассажиров и грузов (багажа). Кузов стандартного легкового автомобиля состоит из моторного отсека, пассажирского салона и багажника.

Помимо того, что кузов предназначен для размещения водителей, пассажиров и грузов, он является несущим элементом любого современного легкового автомобиля. В нем находится салон, к нему крепятся все агрегаты трансмиссии, ходовой части, двигатель внутреннего сгорания, механизмы управления, а также все дополнительное оборудование. Кроме этого, на кузов замыкается «минус» электрической цепи автомобиля.

В основном кузов современного автомобиля состоит из металла и стекла, но используются и другие материалы (краска, грунтовка, резиновые прокладки на дверях и стеклах, дерматин, утеплитель и др.). Существуют модели автомобилей, у которых кузова делают из специального крепкого пластика. Правда, это исключения, и большинство кузовов все же изготовлены из металла, и в дальнейшем мы будем исходить именно из этого.



Металлическая часть кузова включает в себя следующие основные компоненты: днище, крыша, крылья, панели, двери, капот и крышка багажника. Кроме них, каждый кузов включает в себя ряд более мелких металлических деталей и элементов. Лобовое и заднее стекла вставляются в специальные проемы соответственно в передней и задней частях кузова; боковые стекла устанавливаются в дверях, которые навешиваются на петли.

Двери кузова крепятся к соответствующим стойкам петлями, которые держатся на винтах. При этом имеется возможность регулирования дверей по вертикали и по горизонтали относительно оси кузова. Это бывает необходимо, в частности, после ДТП, или для обеспечения герметичности салона.

Замки как передних, так и задних дверей автомобиля имеют специальную конструкцию, которая полностью соответствует установленным требованиям безопасности. В частности фиксаторы замков сконструированы таким образом, что самопроизвольное открывание дверей при столкновении автомобиля с каким-то препятствием практически полностью исключается.

Каждая дверь имеет специальный ограничитель, который не позволяет ей упираться в кузов автомобиля внешней стороной при открывании. Такая конструкция приобретает особую важность в ветреную погоду: часто приоткрытую дверь сильным порывом ветра вырывает из рук и распахивает настежь, и в это время ограничитель предотвращает выламывание двери и соприкосновение ее с кузовом.

Внутри дверей имеются стеклоподъемники, предназначенные для открывания и закрывания бокового стекла. Стеклоподъемники бывают двух типов: ручные и электрические.

Ручные стеклоподъемники приводятся в действие с помощью специальной рукоятки, расположенной на внутренней поверхности двери, и имеют привод от металлического троса. Электрический стеклоподъемник работает от электрической цепи автомобиля и приводится в действие нажатием специальной кнопки, расположенной в салоне автомобиля — например, на дверной ручке или между передними сидениями (рис. 1.13).

Отметим, что на многих автомобилях используются и ручные, и механические стеклоподъемники: например, спереди могут использоваться электрические стеклоподъемники, а сзади — ручные.

Лобовое (иногда его называют ветровое) и заднее стекла являются панорамными (за исключением задних стекол кузовов «хэтчбэк» и «универсал»). Лобовое стекло является трехслойным, а заднее и боковые стекла — закаленными. Поэтому лобовое стекло при ударе может лишь потрескаться, а все остальные стекла рассыпаются на мелкие кусочки. Это предотвращает водителя и пассажиров от травм, которые могли бы быть нанесены большими осколками стекла в результате дорожно-транспортного происшествия.

Спереди и сзади кузова установлены бамперы. На современных автомобилях, как правило, устанавливаются бамперы, изготовленные из пластмассы или других подобных материалов (пенополиуретан с добавкой стекловолокна и др.). В случае дорожнотранспортного происшествия при столкновении спереди или сзади именно бампер первым принимает на себя силу удара.

Водитель и пассажиры автомобиля размещаются на сиденьях. Большинство современных легковых автомобилей предусматривают перевозку людей в количестве не более пяти человек, включая водителя.

Передние сиденья автомобиля, как правило, являются раздельными и установлены на специальных салазках, по которым их можно передвигать в продольном направлении в зависимости от роста водителя и пассажира. Спинки передних сидений можно наклонять как вперед, так и назад, вплоть до полного откидывания спинки для организации спального места.

В трех- и двухдверных автомобилях («Опель-Астра», «Форд-Эскорт», ВАЗ-2108, «Запорожец» и др.) спинки передних сидений откидываются вперед, чтобы открыть пассажирам доступ к заднему сидению.

Кузова типа «хэтчбэк» и «универсал» можно преобразовывать из пассажирского в грузовой вариант и наоборот. При этом убирается складная полка или тент, отделяющий багажное отделение от пассажирского салона, а заднее сиденье складывается, в результате чего получается довольно внушительное пространство для перевозки объемных или многочисленных грузов.

Днища кузовов, а также внутренние поверхности крыльев покрыты специальным средством для защиты от коррозии и улучшения шумоизоляции. Но, несмотря на это, рекомендуется сделать полную антикоррозийную обработку кузова (в российских условиях эксплуатации это особенно актуально).

Внутри салона располагаются все органы управления автомобилем (рис. 1.14), а также великое множество устройств и приспособлений, призванных обеспечить комфорт, безопасность и удобство во время движения. К ним, в частности, относятся пепельница, подлокотники сидений, подголовники, ремни безопасности и т. д.

Снаружи кузов автомобиля окрашен заводом-изготовителем. Причем краска кладется не на голый металл: процесс покраски современного автомобиля довольно сложен и состоит из нескольких этапов: подготовка поверхности кузова к покраске, грунтовка, сушка, нанесение основного слоя и т. д. Это обусловлено тем, что автомобили эксплуатируются в сложных условиях — жара, дождь, снег, химические реагенты на дорогах и т. д., что подразумевает необходимость высокой антикоррозийной стойкости кузова и надежность всех слоев краски.





seite1.ru

двигатель, ходовая, электрика, трансмиссия, управление

Из каких важных блоков состоит автомобиль, их назначение, роль в работе машины? Это вопросы, возникающие у новичков, недавно севших за руль, столкнувшихся с необходимостью изучения его устройства. Вопросов много, они сложны, но интересны. Попробуем дать краткие, но исчерпывающие ответы.

Ежедневно жители города, даже небольшого, сталкиваются с потоком транспорта. Обыватели, далёкие от самостоятельных поездок на машине, не задумываются об её устройстве.

Им кажется, что автомобили (от легкового до автобуса) сделаны по одному принципу, состоят из сходных модулей. Начиная приобретать первый опыт вождения, человек осознаёт, что все они разные.

Легковой автомобиль

Какие узлы автомобиля может назвать дилетант? Как правило, его фантазия не заходит дальше, чем: кузов, двигатель, колёса, салон. Реальное устройство значительно сложней. Основными блоками являются:

1. Жёсткая (несущая) основа.
2. Двигатель.
3. Трансмиссия.
4. Ходовая система.
5. Электрические узлы.
6. Управление.

Этот короткий список будет выглядеть гораздо внушительней в развёрнутой форме. Рассмотрим назначение его главных составляющих более конкретно.

Несущая основа (конструкция)

Значение узла сложно переоценить. Без него не может существовать автомобиль. Все прочие детали устанавливаются, крепятся на основу, связывающую, объединяющую их. Существует 2 типа конструкций (несущих):

— на основе тяжёлой металлической рамы;
 — несущий кузов.

Оба варианта имеют право существовать, являясь одним из основных блоков авто, добавляя ему ряд плюсов или минусов.

Автомашины, изготовленные по рамному принципу способны вынести большие нагрузки. Особенностью таких версий легковых (или грузовых) машин считается многофункциональность их рамы, которую можно применять для различных модификаций автомобилей, оставляя её в неизменном виде. Другое преимущество – простота замены деталей, ремонта.

Кузовная система, предполагает отсутствие рамы. Её функции отданы кузову. Являясь более распространённой для легковых машин, такая конструкция не лишена изъянов.

Кузов несёт здесь вес всех закреплённых на нём деталей, получает удары от столкновений, подвержен испытаниям неровностями дорог, вибрацией. Выполненный из тонкого металла он оказывается под ударом сложных факторов. Положительный момент такого устройства автомашины — её лёгкость. Основная масса расположена низко, что даёт дополнительную устойчивость на трассе.

Двигатель

Сложный узел, включающий множество деталей, дающий жизнь авто – его мотор. Он производит энергию, вращающую колёса. Двигатели удобно классифицировать по типу потребляемого ими топлива:

— бензин;
 — дизельное топливо;
 — газ.

Хотя газ и дизельное топливо делают эксплуатацию машины более экономной, бензиновые двигатели остаются самыми распространёнными с момента появления автомобиля по сегодняшний день.



Существуют отдельные модификации, использующие несколько видов топлива. Концептуальной моделью современности считается конструкция, двигатель внутреннего сгорания в которой заменили аккумуляторные батареи и электрический мотор.

В первых моделях бензиновых двигателей запуск обеспечивался вращением ручки. Этот способ давно забыт. Его сменили электрические стартёры, дающие искру зажигания для топливной смеси.

Трансмиссия

Функцию передачи, полученной от двигателя энергии к деталям, которые обеспечат передвижение машины, выполняет блок трансмиссии. В зависимости от привода машины (передний либо задний) трансмиссионная система имеет отличительные особенности.

Например, трансмиссия машины с передним приводом состоит из деталей:

1. Сцепление.
2. Коробка передач.
3. Приводные валы передние.
4. Шарниры угловых скоростей.
5. Дифференциал.
6. Основная передача (главная).

Транспортное средство с установленной под капотом трансмиссией и двигателем можно считать мощным автомобилем.

Ходовая часть

Данный блок элементов, кроме колёс и способа управления ими (числа ведущих среди общего количества колёс автомобиля), включает подвеску.

Существует большое число вариантов автомобильных подвесок. Все они разработаны для выполнения сходных задач. Функции согласования колёс и несущей системы машины, уменьшения вибрации отданы этому агрегату.

Электрические узлы и управление

К разделу электрооборудования автомашины относят: стартеры, аккумуляторы, генераторы. Кроме перечисленных деталей, систему дополняют кондиционеры, стереосистемы, прочие приборы потребления электроэнергии. От качества, надёжности данных блоков зависит работоспособность всего транспортного средства:

1. Хороший аккумулятор гарантирует быстрый, надёжный запуск двигателя в любую погоду.

2. Без исправного, проверенного стартера не появится искра, запускающая двигатель.

3. Только исправная работа генератора может гарантировать качественный заряд аккумуляторной батареи, работу всех бортовых систем во время движения машины.

Особая роль отводится управлению автомобилем. Помощь водителю здесь оказывают бортовые компьютеры, установленные на новых авто.

Сложные электронные системы собирают информацию о состоянии каждого узла, анализируют её, сообщают водителю результаты. Решение главных задач управления по-прежнему принадлежит человеку за баранкой, способному точно реагировать на изменения ситуации на полосах движения дороги. Основа системы, управляющей автомобилем, осталась прежней:

1. Корректировка направления движения (рулевое управление).

2. Согласование скоростного режима (система тормозов).

Все перечисленные агрегаты и узлы имеют сложное строение, выполняют множество функций. За время развития автомобильного транспорта они претерпели огромные изменения. Однако их внутренние модернизации направлены на изменение скорости передвижения, улучшение качественных характеристик работы машины, комфорта пассажиров.

autovogdenie.ru

1.2. Основные агрегаты автомобиля

В конструкции
автомобиля любого вида можно выделить
три основные части: двигатель, шасси и
кузов,

Двигатель
преобразует тепловую
энергию

сгорающего топлива в механическую
работу,

Ш а с
с и автомобиля объединяет в единое целое
механизмы, передающие крутящий момент
от двигателя к ведущим колесам, и служит
основанием для размещения двигателя,
кузова, мостов с колесами, подвесок и
систем.
В состав шасси входят три группы
механизмов: трансмиссия, ходовая часть
и механизмы управления-

Трансмиссия
автомобиля передает и изменяет усилие
вращения от двигателя к ведущим колесам,
У двухосного автомобиля с колесной
формулой 4×2 и приводом на задние колеса
трансмиссия включает сцепление, коробку
передач, карданную передачу, главную
передачу, дифференциал и полуоси.
Последние три элемента трансмиссии
конструктивно расположены в картере
заднего моста и составляют единый
агрегат,

Ходовая часть
автомобиля представляет собой тележку
и состоит из рамы, переднего и заднего
мостов, подвесок и колес, Рама является
основанием для крепления всех элементов
ходовой части, На легковых автомобилях
таким основанием служит сам кузов.

Механизмы управления
включают рулевое управление и тор-мозную
систему, Рулевое управление

Кузов автомобиля
предназначен для размещения грузов,
водителя и пассажиров. У грузовых
автомобилей кузов включает кабину и
грузовую платформу. У легковых автомобилей
кузов представляет собой несущую
пространственную систему, так как
является одновременно помещением для
пассажиров и груза, а также основанием
для крепления двигателя, агрегатов
трансмиссии, ходовой части и механизмов
управления.

В зависимости от
взаимного расположения трех основных
частей автомобиля различают компоновки
грузовых, легковых автомобилей и
автобусов. На грузовых автомобилях
отличительным признаком всех возможных
компоновок является взаимное размещение
двигателя и кабины водителя. В настоящее
время наиболее распространены капотная
и бескапотная компановки.

Капотная
(традиционная) компоновка (автомобиль
ЗИЛ-130) сложилась на автозаводах очень
давно. Но в последнее время особенно
сильно проявились ее главные недостатки:
ухудшение обзорности для водителя и
неравномерное распределение массы по
осям. Более прогрессивной считается
бескапотная компоновка, когда двигатель
полностью или частично располагается
в кабине водителя (автомобили МАЗ и
КамАЗ). Она обеспечивает лучшее
распределение массы по осям, хорошую
обзорность, но ухудшает доступ к
обслуживанию двигателя.

В компоновках
легковых автомобилей основным отличием
является размещение двигателя в передней
или задней части автомобиля и выполнение
ведущими задних или передних колес.
Классической компоновкой считается
размещение двигателя в передней части
кузова с приводом на задние колеса.
Такую компоновку называют заднеприводной.
Практически все отечественные автомобили,
за исключением ЗАЗ-968М, имеют такую
компоновку, однако все большей
популярностью стала пользоваться
переднеприводная компоновка. Основу
такой компоновки составляет переднее
расположение двигателя с приводом на
передние управляемые колеса. Главное
преимущество переднеприводной компоновки
в том, что она позволяет сократить массу
автомобиля примерно на 10% и очень
рационально разместить двигатель,
агрегаты трансмиссии и пассажирские
места, Недостатком указанной компоновки
является технологически сложное
конструктивное исполнение механизмов
привода к ведущим управляемым передним
колёсам.

Автобусы компонуют
по трём схемам: с передним расположением
двигателя, с задним расположением
двигателя, с расположением двигателя
под полом. Каждая компоновка имеет свои
преимущества и недостатки; ее выбирают
исходя из назначения автобуса, сложившейся
технологии производства и других
факторов. Например, если подходить к
выбору компоновки с учетом обеспечения
в салоне максимального о6ъёма для
пассажирских мест, то наилучшей
компоновкой следует считать третью,
хотя при таком размещении двигателя
предъявляют особые требования к его
конструкции.

studfiles.net

Устройство автомобиля

 Основные агрегаты автомобиля

Двигатель — это источник механической энер­гии, приводящей автомобиль в движение, в основ­ном применяются двигатели внутреннего сгорания, в которых процесс сгорания топлива, в результате которого выделяется превращающаяся в механичес­кую работу теплота, происходит внутри, в цилин­драх двигателя.

Шасси — это совокупность механизмов, предна­значенных для передачи крутящего момента от двигателя к ведущим колесам, для передвижения автомобиля и управления им. Оно состоит из транс­миссии, несущей системы (ходовой части) и меха­низмов управления.

Трансмиссия  — это совокупность механизмов, предназначенная для передачи кру­тящего момента от двигателя на ведущие колеса и преобразования крутящего момента по величине и на­правлению.

Сцепление — это совокупность механизмов, предназначенная для временного отключения дви­гателя от трансмиссии и его плавного включения.

Коробка передач — это совокупность механизмов, предназначенная для изменения крутящего мо­мента, длительного отключения двигателя от транс­миссии и движения задним ходом.

Ведущий мост — это совокупность механизмов состоящий из главной переда­чи (для увеличения крутящего момента и переда­чи его под прямым углом), дифференциала (обес­печивает возможность вращения колес с разными скоростями при повороте, на неровных дорогах) и полуоси (для передачи крутящего момента ведущим колесам).

Механизм управления — это совокупность механизмов, состоящее из рулевого управления, изменяющее положение ведущих колес от­носительно рамы или кузова и тормозной систе­мы, осуществляющее уменьшение скорости автомоби­ля, остановку и удержание на месте.

Рулевая рейка — это устройство рулевого механизма, предназначенное для перераспределения сил от рулевой колонки через рулевые тяги к управляемым колесам.

Кузов служит для размещения людей или гру­зов. Кузова легковых автомобилей и автобусов со­стоят из салона для людей, кузова грузовых авто­мобилей состоят из грузовой платформы и кабины для людей. Кузова автобусов и легковых автомоби­лей выполняют функцию рамы в несущей системе автомашины.

Система электроснабже­ния применяется для питания электрической энергией электрооборудования, для зажигания ра­бочей смеси в цилиндрах двигателя. Она состоит из источников тока аккумуляторной батареи и ге­нератора. Основным ис­точником является генератор.

Стартер — это устройство пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска двигателя.

Глушитель — это устройство для снижения шума выходящих в атмосферу газов, отработанных при работе двигателя внутреннего сгорания автомобиля.

avtoat.ru

Устройство автомобиля, схема агрегатов и узлов

В современном обществе автомобиль перестал быть роскошью. Сейчас в каждой семье есть как минимум одна машина на всех. И далеко не редкость уже, когда каждый совершеннолетний член семьи имеет свое транспортное средство. Это и не удивительно, ритм жизни растет, мобильность и удобство стало превыше всего. Практически все, со школьной скамьи, уже мечтают о получении водительских прав и возможности управлять своим автомобилем. Но далеко не все, во время обучения уделяют должное внимание и желание изучить конструкцию и состав машины. Как правило, первый экзамен в «полевых условиях» по обнаружению внезапно случившейся поломки проваливается. Большинство даже не знают с чего начать и где посмотреть. Чтобы не стать заложником неприятной ситуации и выйти из нее с достоинством, необходимо знать базовое устройство автомобиля.

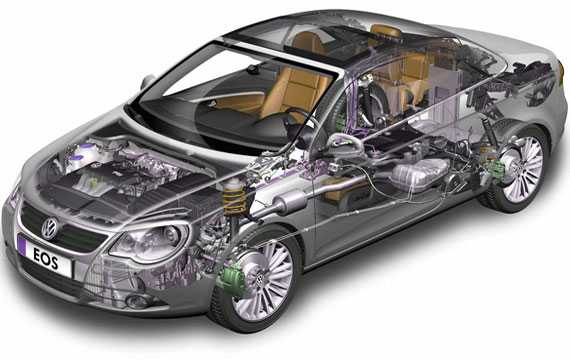

Основные агрегаты и узлы машины


Буквально через какие-то 20-30 минут изучения, вы поймете, что состав и устройство авто не такое уж и сложное. Условно устройство машины можно разделить на следующие базовые узлы:

    1. Двигатель – сердце автомобиля. Та часть машины, которая заставляет трепетать ваше сердце, при сильном нажатие на педаль газа. В этом узле происходит сгорание приготовленной топливной смеси. От того какой вид топлива используется, двигатели подразделяются на бензиновые и дизельные варианты. Полученную энергию от сгорания топлива двигатель превращает в энергию вращения.
    2. Трансмиссия – это промежуточный механизм, который понижает крутящийся момент двигателя, и передает на колеса. Существует около 5 видов трансмиссии. В состав трансмиссии входят: сцепление, коробка передач, главная передача, раздаточный механизм, дифференциал, карданная передача и шарнир угловых скоростей.
    3. Ходовая часть – это совокупность механизмов, которые осуществляют взаимодействие между колесами автомобиля и несущей частью. Подвески бывают двух видов: зависимая и независимая. Схема зависимой подвески подразумевает жесткое крепление системы колесо – балка – кузов. В современных моделях автомобилей применяют независимую подвеску, в этом случае каждое колесо имеет собственную схему крепления к кузову и пружинистый элемент.
    4. Рулевое управление – комплекс механизмов, предназначенных для изменения направления передвижения автомобиля. Усилие водителя передается через рулевое колесо на рулевой механизм, далее на рулевой привод и непосредственно, на сами колеса.
    5. Тормозная система – предназначена для уменьшения скорости передвижения, вплоть до полной остановки. Тормозную систему принято подразделять на два вида: рабочая и стояночная. В состав рабочей тормозной системы входят те элементы, которые участвуют в торможении машины во время движения, при помощи педали: тормозные диски, колодки, барабаны, цилиндры и прочее. Стояночная тормозная система служит для удержания автомобиля на неровной поверхности, когда движение прекращено.
    6. Электрооборудование – комплекс узлов и механизмов, предназначенных непосредственно для запуска автомобиля, работы некоторых электроприборов и освещения. Также современный автомобиль трудно себе представить без охранной сигнализации. Источником электроэнергии служит аккумуляторная батарея, которая постоянно заряжается и накапливает энергию во время движения через генератор. Схема электрооборудования в машинах довольно сложна для понимания новичков.
  1. Кузов – часть машины, которая выполняет две основные функции: является платформой для размещения и крепления практически всех узлов и агрегатов, которые формируют устройство авто и выполняет функции безопасности. В настоящее время, кузов является местом воплощения дизайнерских и конструкторских идей.

Рассмотренный состав и устройство авто является поверхностным. Выделены основные базовые комплексы и узлы, схемы, которые отвечают за свои специфические обязанности. Естественно, в состав всех этих узлов входят более мелкие детали различной конструкции. Для более детального изучения автомобиля, его механизмов, схемы электрооборудования, необходимо потратить значительно больше времени. Но даже поверхностное изучение базовых узлов и агрегатов позволит вам в совокупности лучше ориентироваться в специфике работы машины в целом.

autolirika.ru

Основные агрегаты автомобиля

Основные части и агрегаты автомобиля

Автомобиль состоит из трех основных частей: двигателя, шасси и кузова. Двигатель является источником механической энергии, приводящей автомобиль в движение. У большинства автомобилей двигатель расположен впереди. Шасси автомобиля представляет собой совокупность механизмов, предназначенных для передачи крутящего момента от двигателя к ведущим колесам, для передвижения автомобиля и управления им.

Кузов автомобиля предназначен для размещения грузов и пассажиров. У грузового автомобиля кузов состоит из платформы и кабины водителя. Шасси состоит из: трансмиссии, ходовой части и механизмов управления. Трансмиссия автомобиля служит для передачи крутящего момента от двигателя на ведущие колеса и позволяет изменять крутящий момент в зависимости от условий движения.

Трансмиссия состоит из сцепления 8, коробки передач 7, карданной 6 и главной передач, дифференциала и полуосей. Главная передача, дифференциал и полуоси расположены в кожухе заднего ведущего моста 5.

Сцепление предназначено для временного отключения двигателя от трансмиссии и плавного их соединения после переключения передачи в коробке передач и при трогании автомобиля с места.

Расположение основных частей и агрегатов легкового автомобиля ГАЗ-24 «Волга»:

1 – двигатель, 2 – кузов, 3 – топливный бак, 4 – задняя рессора, 5 – задний ведущий мост, 6 – карданная передача, 7 – коробка передач, 8 – сцепление, 9 – амортизатор.

Коробка передач служит для изменения крутящего момента, движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во врем стоянки автомобиля и при движении его по инерции. Карданная передача позволяет передавать крутящий момент между валами, расположенными под изменяющимся при движении автомобиля углом.

Главная передача служит для увеличения крутящего момента и передачи его под прямым углом на полуоси автомобиля. Дифференциал обеспечивает вращение ведущих колес с различными скоростями при повороте автомобиля и движении колес по неровной дороге. Полуоси передают крутящий момент ведущим колесам автомобиля. У большинства автомобилей ведущими являются задние колеса.

Ходовая часть автомобиля представляет собой тележку и состоит из рамы, переднего и заднего мостов, подвески (рессор и амортизаторов) и колес. Рама служит для крепления на ней кузова и всех агрегатов автомобиля. В. легковых автомобилях в большинстве случаев рама отсутствует, роль ее выполняет кузов. Передние и задние мосты автомобиля служат для поддержания рамы и кузова. Через мосты автомобиля передается вертикальная нагрузка на колеса. Подвеска осуществляет упругую связь рамы или кузова с мостами или колесами.

Колеса непосредственно связывают автомобиль с дорогой. Автомобили с передними ведущими колесами называются переднеприводными. У таких автомобилей нет карданной передачи и надкарданного короба в кузове, поэтому салон становится просторней и комфортабельней, а масса автомобиля меньше. Легковые автомобили с передними ведущими колесами имеют лучшую устойчивость при движении с высокими скоростями.

«Автомобиль категории «В»,

В.М.Кленников, Н.М.Ильин, Ю.В.Буралев

Загрузка…

www.carshistory.ru

Устройство автомобиля

Техническое обслуживание автомобиля

Главная / АГРЕГАТЫ АВТОМОБИЛЯ

 Основные агрегаты автомобиля

Двигатель — это источник механической энер­гии, приводящей автомобиль в движение, в основ­ном применяются двигатели внутреннего сгорания, в которых процесс сгорания топлива, в результате которого выделяется превращающаяся в механичес­кую работу теплота, происходит внутри, в цилин­драх двигателя.

Шасси — это совокупность механизмов, предна­значенных для передачи крутящего момента от двигателя к ведущим колесам, для передвижения автомобиля и управления им. Оно состоит из транс­миссии, несущей системы (ходовой части) и меха­низмов управления.

Трансмиссия  — это совокупность механизмов, предназначенная для передачи кру­тящего момента от двигателя на ведущие колеса и преобразования крутящего момента по величине и на­правлению.

Сцепление — это совокупность механизмов, предназначенная для временного отключения дви­гателя от трансмиссии и его плавного включения.

Коробка передач — это совокупность механизмов, предназначенная для изменения крутящего мо­мента, длительного отключения двигателя от транс­миссии и движения задним ходом.

Ведущий мост — это совокупность механизмов состоящий из главной переда­чи (для увеличения крутящего момента и переда­чи его под прямым углом), дифференциала (обес­печивает возможность вращения колес с разными скоростями при повороте, на неровных дорогах) и полуоси (для передачи крутящего момента ведущим колесам).

Механизм управления — это совокупность механизмов, состоящее из рулевого управления, изменяющее положение ведущих колес от­носительно рамы или кузова и тормозной систе­мы, осуществляющее уменьшение скорости автомоби­ля, остановку и удержание на месте.

Рулевая рейка — это устройство рулевого механизма, предназначенное для перераспределения сил от рулевой колонки через рулевые тяги к управляемым колесам.

Кузов служит для размещения людей или гру­зов. Кузова легковых автомобилей и автобусов со­стоят из салона для людей, кузова грузовых авто­мобилей состоят из грузовой платформы и кабины для людей. Кузова автобусов и легковых автомоби­лей выполняют функцию рамы в несущей системе автомашины.

Система электроснабже­ния применяется для питания электрической энергией электрооборудования, для зажигания ра­бочей смеси в цилиндрах двигателя. Она состоит из источников тока аккумуляторной батареи и ге­нератора. Основным ис­точником является генератор.

Стартер — это устройство пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска двигателя.

Глушитель — это устройство для снижения шума выходящих в атмосферу газов, отработанных при работе двигателя внутреннего сгорания автомобиля.

avtoat.ru

1.2. Основные агрегаты автомобиля

В конструкции автомобиля любого вида можно выделить три основные части: двигатель, шасси и кузов,

Двигатель преобразует тепловую энергию сгорающего топлива в механическую работу,

Ш а с с и автомобиля объединяет в единое целое механизмы, передающие крутящий момент от двигателя к ведущим колесам, и служит основанием для размещения двигателя, кузова, мостов с колесами, подвесок и систем. В состав шасси входят три группы механизмов: трансмиссия, ходовая часть и механизмы управления-

Трансмиссия автомобиля передает и изменяет усилие вращения от двигателя к ведущим колесам, У двухосного автомобиля с колесной формулой 4×2 и приводом на задние колеса трансмиссия включает сцепление, коробку передач, карданную передачу, главную передачу, дифференциал и полуоси. Последние три элемента трансмиссии конструктивно расположены в картере заднего моста и составляют единый агрегат,

Ходовая часть автомобиля представляет собой тележку и состоит из рамы, переднего и заднего мостов, подвесок и колес, Рама является основанием для крепления всех элементов ходовой части, На легковых автомобилях таким основанием служит сам кузов.

Механизмы управления включают рулевое управление и тор-мозную систему, Рулевое управление

Кузов автомобиля предназначен для размещения грузов, водителя и пассажиров. У грузовых автомобилей кузов включает кабину и грузовую платформу. У легковых автомобилей кузов представляет собой несущую пространственную систему, так как является одновременно помещением для пассажиров и груза, а также основанием для крепления двигателя, агрегатов трансмиссии, ходовой части и механизмов управления.

В зависимости от взаимного расположения трех основных частей автомобиля различают компоновки грузовых, легковых автомобилей и автобусов. На грузовых автомобилях отличительным признаком всех возможных компоновок является взаимное размещение двигателя и кабины водителя. В настоящее время наиболее распространены капотная и бескапотная компановки.

Капотная (традиционная) компоновка (автомобиль ЗИЛ-130) сложилась на автозаводах очень давно. Но в последнее время особенно сильно проявились ее главные недостатки: ухудшение обзорности для водителя и неравномерное распределение массы по осям. Более прогрессивной считается бескапотная компоновка, когда двигатель полностью или частично располагается в кабине водителя (автомобили МАЗ и КамАЗ). Она обеспечивает лучшее распределение массы по осям, хорошую обзорность, но ухудшает доступ к обслуживанию двигателя.

В компоновках легковых автомобилей основным отличием является размещение двигателя в передней или задней части автомобиля и выполнение ведущими задних или передних колес. Классической компоновкой считается размещение двигателя в передней части кузова с приводом на задние колеса. Такую компоновку называют заднеприводной. Практически все отечественные автомобили, за исключением ЗАЗ-968М, имеют такую компоновку, однако все большей популярностью стала пользоваться переднеприводная компоновка. Основу такой компоновки составляет переднее расположение двигателя с приводом на передние управляемые колеса. Главное преимущество переднеприводной компоновки в том, что она позволяет сократить массу автомобиля примерно на 10% и очень рационально разместить двигатель, агрегаты трансмиссии и пассажирские места, Недостатком указанной компоновки является технологически сложное конструктивное исполнение механизмов привода к ведущим управляемым передним колёсам.

Автобусы компонуют по трём схемам: с передним расположением двигателя, с задним расположением двигателя, с расположением двигателя под полом. Каждая компоновка имеет свои преимущества и недостатки; ее выбирают исходя из назначения автобуса, сложившейся технологии производства и других факторов. Например, если подходить к выбору компоновки с учетом обеспечения в салоне максимального о6ъёма для пассажирских мест, то наилучшей компоновкой следует считать третью, хотя при таком размещении двигателя предъявляют особые требования к его конструкции.

studfiles.net

Глава 3. Устройство автомобиля. Основные агрегаты.

⇐ ПредыдущаяСтр 3 из 18Следующая ⇒

Двигатель. Типы ДВС, основные детали и узлы.

Автомобильные поршневые двигатели внутреннего сгорания (ДВС) обладают множеством показателей – мощность, крутящий момент, расход топлива, выброс вредных веществ и т. д., которые во многом зависят от их конструктивных параметров.

Типы двигателей

Двигатель — устройство, преобразующее энергию сгорания топлива в механическую работу. Практически все автомобильные двигатели работают по циклу, состоящему из четырех тактов:

• впуск воздуха или его смеси с топливом;

• сжатие рабочей смеси,

• рабочий ход при сгорании рабочей смеси;

• выпуск отработавших газов.

Наибольшее распространение в автомобилях получили поршневые двигатели — бензиновые и дизели.

Бензиновые двигатели

Бензиновые двигатели имеют принудительное зажигание топливовоздушной смеси искровыми свечами. Различаются по типу системы питания:

• в карбюраторных смешение бензина с воздухом начинается в карбюраторе и продолжается во впускном трубопроводе. В настоящее время выпуск таких двигателей снижается из-за низкой экономичности и несоответствия современным экологическим нормам;

• в впрысковых двигателях топливо может подаваться одним инжектором (форсункой) в общий впускной трубопровод (центральный, моновпрыск) или несколькими инжекторами перед впускными клапанами каждого цилиндра (распределенный впрыск). В них возможно некоторое увеличение максимальной мощности и снижение расхода бензина и токсичности отработавших газов за счет более точной дозировки топлива электронной системой управления двигателем;

• двигатели с непосредственным впрыскиванием бензина в камеру сгорания, который подается в цилиндр несколькими порциями, что оптимизирует процесс сгорания, позволяет двигателю работать на обедненных смесях, соответственно уменьшается расход топлива и выброс вредных веществ.

Дизельный двигатель.

Двигатель, изобретённый немецким изобретателем Рудольфом Дизелем, очень похож и по конструкции и принципам работы на двигатель, работающий на бензине, описанный ранее. Но есть одно существенное различие. В этом двигателе воспламенение топливовоздушной смеси происходит не при помощи электрической искры, а за счёт контакта топлива с горячим воздухом находящемся в цилиндре. Такое воспламенение рабочей смеси называется компрессионным зажиганием. А откуда в цилиндре взялся горячий воздух, где его подогрели?

Разумеется, никто его нарочно не грел. Если Вам когда-либо приходилось накачивать ручным насосом шину велосипеда, или автомобиля, вы могли обратить внимание, что довольно быстро насос начинает нагреваться. И вообще из школьного курса физики известно, что при сжатии все газы нагреваются, а воздух есть ничто иное, как смесь газов. Сжатие воздуха в двигателе происходит очень быстро, поэтому к концу такта сжатия воздух, находящийся в цилиндре дизельного двигателя, имеет очень высокую температуру (700 ÷ 900ºС).

Поскольку физический процесс немного отличается от описанного ранее бензинового двигателя, в конструкции дизельного двигателя имеются некоторые отличия. Главное отличие в более высокой степени сжатия. У дизельного двигателя отсутствует свеча зажигания, вместо неё непосредственно в головку блока цилиндров вставлена топливная форсунка, разумеется, во впускном канале топливная форсунка отсутствует. В отличие от бензинового двигателя, в цилиндры которого во время такта всасывания поступает смесь бензина с воздухом, цилиндры дизельного воздуха поступает чистый воздух. При достижении поршнем ВМТ во время такта сжатия, в камере сгорания дизельного двигателя находится сжатый воздух, имеющий высокую температуру. И в то время, когда в бензиновом двигателе происходит воспламенение смеси при помощи электрической свечи, в камеру сгорания дизельного двигателя под большим давлением впрыскивается мелко распылённое дизельное топливо. Соприкасаясь с горячим воздухом, находящимся в камере сгорания, топливо воспламеняется.

Запомните основные отличия дизельного двигателя от бензинового.

– Топливо в дизельном двигателе воспламеняется не при помощи электрической искры, а за счёт контакта топлива с воздухом, имеющим высокую температуру.

– Регулировка крутящего момента и мощности двигателя осуществляется за счёт изменения качества, а не количества топливовоздушной смеси, поэтому в дизельном двигателе отсутствует дроссельная заслонка, регулирующая количество поступающего в цилиндры двигателя воздуха. То есть крутящий момент изменяется количеством впрыскивания топлива без изменения объёма всасываемого воздуха.

Не путайте дизельный двигатель с современными бензиновыми двигателями, с непосредственным впрыском. В этих двигателях топливная форсунка перенесена из впускного канала на головку двигателя, но не вместо свечи зажигания, а установлена совместно с ней. В этом случае топливная форсунка впрыскивает топливо непосредственно в цилиндр. Топливовоздушная смесь в таком двигателе воспламеняется не при помощи компрессионного зажигания, а при помощи электрической искры. А имеющаяся во впускном тракте дроссельная заслонка регулирует количество воздуха, поступающего в цилиндр.

Дизели устаревших конструкций обладали по сравнению с бензиновыми двигателями и рядом недостатков:

• большей массой и стоимостью при одинаковой мощности из-за высокой степени сжатия (в 1,5-2 раза больше), увеличивавшей давление в цилиндрах и нагрузки на детали, что заставляло изготавливать более прочные элементы двигателя, увеличивая их габариты и вес;

• большей шумностью из-за особенностей процесса горения топлива в цилиндрах;

• меньшими максимальными оборотами колен вала из-за более высокой массы деталей, вызывавшей большие инерционные нагрузки. По этой же причине дизели, как правило, менее приемисты — медленнее набирают обороты.

Роторно-поршневой двигатель (Ванкеля)

Роторно-поршневой двигатель (Ванкеля) — в нем ротор-поршень совершает не возвратно-поступательное движение, как в бензиновых двигателях и дизелях, а вращается по определенной траектории. Благодаря этому он обладает хорошей приемистостью — быстро набирает обороты, обеспечивая автомобилю хорошую динамику разгона. Из-за конструктивных особенностей степень сжатия ограничена, поэтому работает только на бензине и обладает худшей экономичностью из-за формы камеры сгорания. Раньше его недостатком был меньший ресурс, а теперь и невысокие экологические показатели, которым сейчас уделяется большое внимание.

Гибридная силовая установка

Гибридная силовая установка представляет собой комбинацию поршневого двигателя (как правило, дизеля), электродвигателя, генератора и тяговых (тяговая аккумуляторная батарея, в отличие от стартерной, рассчитана на разряд большими токами (50-100 А) в течение 30-60 минут) аккумуляторных батарей. Работа этой установки происходит в различных режимах в зависимости от характера движения автомобиля. При интенсивном разгоне вместе работают поршневой и электрический двигатели. Во время торможения двигателем за счет энергии замедления генератор заряжает аккумуляторные батареи. При движении в городском цикле может работать только электродвигатель. Все это позволяет, сохраняя (или даже улучшая) динамику разгона, значительно повысить экономичность и снизить выброс вредных веществ.

⇐ Предыдущая12345678910Следующая ⇒

Рекомендуемые страницы:

lektsia.com



«Питер — АТ»

ИНН 780703320484

ОГРНИП 313784720500453

piter-at.ru
