что значит лампочка аккумулятора, двигателя, масла и другие индикаторы приборной панели авто

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

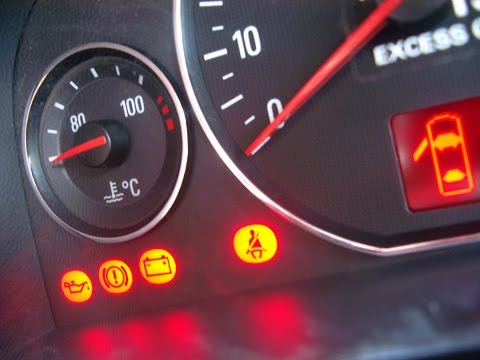

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом

), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Обозначения на приборной панели

С каждым годом производители устанавливают на автомобили новейшие системы, а так же и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.

И так рассмотрим все обозначение значков (лампочек) на приборной панели:

Предупредительные индикаторы

Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, так же не исключена вероятность неисправности тормозной системе.

Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.

Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.

STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в пере с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины). На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобиля, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

Индикаторы, информируют о неисправностях и относятся к системам безопасности

Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации. В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.

Сбой в электронной системе стабилизации.

Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.

Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.

Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, рад значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того как был вынут ключ из замка зажигания.

Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.

Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.

Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.

Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).

Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

Активирован ручной тормоз.

Уровень тормозной жидкости опустился ниже допустимого.

Система распределения тормозных усилий неисправна.

Поломка системы электрического стояночного тормоза.

При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.

Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.

Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

Необходимо проверить крышку топливного бака.

Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.

Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.

Системы помощи в критических ситуациях и стабилизации

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна. Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.

Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Системе необходима диагностика или задействован полный привод.

Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.

Индикаторы дополнительных и специальных систем

Отсутствует/присутствует электронный ключ в машине.

Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы.А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.

Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

Активирован режим экономии топлива.

Автомобиль переведен в режим экономичного движения (ECO MODE).

Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).

Режим полного привода задействован.

Активирован режим полного привода с понижающим рядом в раздаточной коробке.

Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.

Задний межколесный дифференциал заблокирован.

Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.

При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.

Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.

Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.

При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.

Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.

Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).

Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.

Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.

Индикаторы, которыми оборудованы электромобили/гибриды

Неисправность главной батареи или в контуре высокого напряжения.

Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

Требуется подзарядка батарей.

Информирует о значительном снижение мощности.

Батареи в процессе зарядки.

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.

Индикаторы, которыми оборудованы дизельные автомобили

Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.

Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), так же может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.

Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.

Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.

Индикаторы внешних световых приборов

Индикатор активации наружного освещения.

Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

Дальний свет включен.

Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

Неисправность системы авторегулировки угла наклона света фар головного света.

Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Активирован сигнал поворота или аварийная сигнализация.

Дополнительные индикаторы

Напоминает о том, что ремень безопасности не пристегнут.

Незакрыт багажник/капот/дверь.

Открыт капот автомобиля.

Неисправность привода складной крыши кабриолета.

Топливо на исходе.

Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).

На исходе жидкость в омывателе ветрового стекла.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Детальная расшифровка значков на приборной панели

Один из моих давних знакомых на днях купил себе новую тачку. После недели эксплуатации автомобиля, стал по несколько раз на день звонить и спрашивать, что означает загоревшийся на приборной панели значок. Кстати, среди новоиспеченных владельцев современных автомобилей это не единичный случай. Много автолюбителей садясь за руль новой современной машины, и видя на приборке, что загорелся индикатор, сразу пугаются и думают, что произошла поломка в какой-то системе, но на самом деле, это не всегда так.

Индикаторы оповещают водителя не только о неисправностях, но и, о том или ином действии, которое должен выполнить человек управляющий автомобилем. Сигналы на приборной панели можно сравнить с дорожными знаками, которые есть предупреждающие и запрещающие.
Индикаторы на приборной панели могут разделяться на несколько категорий и подкатегорий.
И так, что вы должны знать и помнить. Если на приборе загорается значок красного цвета с любой пиктограммой, с большой вероятностью можно сказать, что существует проблема в автомобиле, с которой эксплуатация его крайнее не желательна, и может привести к серьезным последствиям. В этом случае стоит сразу же остановиться, заглушить двигатель и отбуксировать или же транспортировать авто на эвакуаторе в сервис.
Если на приборной панели загорелся индикатор желтого или оранжевого цвета, что является предупреждением о неправильной работе или отказе контролирующего элемента одной из автомобильных систем, не затягивая, покажите автомобиль специалисту, который определит проблему для ее устранения. В этом случае эксплуатация автомобиля допускается в ограниченном режиме, только для самостоятельного передвижения к автосервису. На некоторых автомобилях после появления предупреждающего сигнала на приборной панели, происходит блокировка полноценной работы многих систем и авто переходит в аварийный режим, в котором будут ограничены скорость и управление силовым агрегатом.
Горящий зеленый значок на приборной панели сигнализирует о том, что определенная система включена и функционирует нормально, следовательно, можно без опаски продолжать движение.
Надеюсь, что с основными категориями индикаторов на приборной панели автомобиля вам понятно. Если вопросов не возникло, двигаемся дальше и рассмотрим конкретно каждый значок, его обозначение и о чем он сигнализирует.

Расшифровка значков на приборной панели

Важные значки на приборной панели, при которых не рекомендуется эксплуатация авто

Включен ручник либо уровень тормозной жидкости в системе ниже допустимого. Также этот индикатор может указывать на неполадки самой тормозной системы, разгерметизация, износ колодок и т. д.Показания температуры охлаждающей жидкости. Красный – повышенная температура, которая может привести к перегреву двигателя, синий низкая температура – двигатель не прогрет, следовательно, не рекомендуется  эксплуатация его с нагрузкой на высоких оборотах
Индикатор с традиционно красным краником, говорит о том, что в системе смазки двигателя критически малое давление. Следствием этого может быть низкий уровень масла либо отказ масляного насоса.
Если вы увидели один из этих значков на приборке вашего автомобиля, это напоминание вам, что неплохо бы долить масла в мотор, так его уровень опустился ниже предельного.Загоревшийся индикатор с красной аккумуляторной батареей свидетельствует об отсутствии зарядки от генератора или неполадками в электросети контура генератор – аккумулятор.  Индикатор, на котором помимо АКБ есть еще и надпись  «MAIN», как правило, сигнализирует о неполадках с зарядкой батареи на гибридных автомобилях.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Появление этого горящего индикатора на табло, как правило, сопровождается звуковым сообщением зуммера или голосовым сообщением. Значок опасности, говорит о том, что произошла нештатная ситуация в автомобиле, не закрыта одна или несколько дверей, капот и т.д.
Индикатор опасности в оранжевом треугольнике сообщает водителю о неисправностях в системе стабилизации.Проблема с  SRS — Supplemental Restraint System, что  в переводе на русский говорит о неполадках в системе пассивной безопасности или, как еще называют подушки безопасности.

Схожие по информативности индикаторы с предыдущими, только указывают они на то, что подушки безопасности переднего пассажира не работают.Также индикатор системы пассивной безопасности, который сигнализирует водителю о том, что на переднем сидении находится ребенок или человек с небольшим весом, что может стать причиной отказа срабатывания передней пассажирской подушки безопасности в случаи ДТП.

Не работает система предаварийной безопасности (Pre Collision or Crash System — PCS), которая срабатывает, когда автомобиль опрокидывается. В некоторых случаях индикатор может загорятся во время или после движения по бездорожью.



Не работает система предаварийной безопасности (Pre Collision or Crash System — PCS)



Этот индикатор загорается во время активации иммобилайзера или штатной противоугонной системы.

Ошибка при включении штатной противоугонной системы либо ее не рабочее состояние.



Проблемы с автоматической трансмиссией – перегрев масла, ошибки в блоке управления АКПП, выход из строя.

Описание данной неисправности нужно смотреть в руководстве по эксплуатации авто.



Этот значок можно увидеть в большинстве спортивных автомобилей, его появление говорит о том, что не исправна трансмиссия, игнорирование информации может привести к неуправляемости автомобилем.

Эти индикатору встречаются на автомобилях с автоматической трансмиссией (Automatic Transmission — A/T) и сигнализируют о повышении предельно допустимой температуры в ней, что может привести к выходу из строя АКПП. Движение в этом случае крайне не желательно, рекомендуется подождать, пока коробка остынет.

Появление этого значка также свидетельствует о проблемах в АКПП (Automatic Transmission — AT). Движение автомобиля в этом случае крайне не желательно.

Показывает перевод ручки селектора АКПП в режим «P» «паркинг» на автомобилях с полным приводом, в котором есть ряд пониженных скоростей. В этом случае происходит блокировка автомата, когда рычаг находится в положении (N)

Некоторые автомобили с автоматической трансмиссией могут иметь  этот значок на прибойной панели, который загорается, если в коробке низкий уровень или слабое давление масла, перегрев, нерабочий один из датчиков, или существует иная проблема. В этом случае система включает аварийный режим – автомобиль может двигаться только на одной передачи на минимальной скорости с минимальными оборотами двигателя, чтобы уберечь детали АКПП от дальнейшего разрушения.

Эта желтая стрелочка shift up, подсказывает водителю, что необходимо переключится на повышенную передачу, чтобы сэкономить топливо.


Не работает или есть проблемы с гидроусилителем руля.

Поле того как включен ручной тормоз этот индикатор появится на приборке.



Уровень жидкости в тормозной системе ниже допустимого



Отключена или не работает  система ABS (Antilock Braking System)

Тормозные колодки имеют не допустимый износ.

Неисправна система распределения тормозного усилия на колеса автомобиля.



Не работает или работает не должным образом электрический стояночный тормоз.

Этот индикатор может загораться на автомобилях с автоматической трансмиссией, когда вы включаете зажигание.  Информация о том, что прежде чем включить передачу на АКПП нужно нажать педаль тормоза.

Если на автомобиле стоит система контроля давления воздуха в шинах, то при понижении давления более чем на 25% от номинального значения в одном или нескольких колесах вы увидите на приборной панели эти значки.

Индикатор «CHECK«, как правило, загорается во время работы силового агрегата и сигнализирует о том, что одна или более систем двигателя имеют неисправность. В некоторых автомобилях появление этого значка может сопровождаться отключением некоторых систем, до тех пор, пока не будут выявлены и устранены неполадки.  Также возможно ограничение подачи топлива, для предотвращения работы двигателя на повышенных оборотах для уменьшения нагрузки.

Этот значок на панельке появится в том случае, если автомобиль оснащен системой Start-Stop. Зеленый индикатор горит, если двигатель заглушен, желтый, если система Start-Stop неисправна.

Двигатель мотора потерял мощность – горит этот индикатор.  Для решения проблемы возможен вариант остановки мотора и его запуск примерно через 10 секунд.



Обнаружена неисправность в электронной части трансмиссии или проблема в работе силового агрегата. Также данный индикатор может сигнализировать о неисправности иммобилайзера или неисправности системы впрыска.

sanekua.ru

Полный каталог значков на приборной панели автомобиля

Расшифровка символов на приборной панели.

Предлагаем вам самый полный список значков, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также имеют электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер машины.

В случае какой-либо ошибки, поломки или необходимости сообщить водителю важную информацию автопроизводители предусмотрели на приборной панели большое количество символов и надписей, которые загораются при определенных условиях. К сожалению, большое разнообразие символов на приборной панели путает многих водителей и даже иногда пугает. Мы собрали для вас более 150 сигнальных значков, которые встречаются в более чем 2000 автомобилях. В обзор включены 30 автомобильных марок.



Почему значки на приборной панели разного цвета?



Производители автомобилей предусмотрели несколько видов надписей и символов на приборной панели, разделив их на различные цвета. Например, если вы видите на приборке не красный значок (например, зеленый или синий), то ваша машина, скорее всего по-прежнему работает нормально, и вы можете продолжать движение. Но, тем не менее, вы не должны игнорировать появление любого предупреждения на панели.



Если на приборной панели появился красный символ, то электронная система автомобиля предупреждает вас о потенциально серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок, то автомобиль предупреждает вас о том, что возможно автомобилю требуется техническое обслуживание,диагностика или ремонт.



Обратите внимание, если символ мигает, то вы не должны затягивать с поездкой в технический центр.



И так начнем с наиболее важных и серьезных символов на приборной панели, и далее в порядке убывания важности продолжим описывать значения значков на приборной панели.



Предупреждающие символы - Серьезные предупреждения



Если вы видите на приборной панели какой-либо из следующих символов, ни в коем случае не игнорируйте предупреждение. Немедленно остановитесь, заглушите двигатель, и срочно обратитесь в автомобильный технический центр или автосервис.

Внимание! Нижеуказанные символы предупреждения не должны быть проигнорированы. В противном случае вы ваша машина может быть серьезно повреждена.





Обычные и общие значки на приборной панели



Следующие символы на приборной панели предназначены, для того чтобы предупреждать водителя о плановых потребностях машины и напоминать вам о том что вам необходимо сделать. Например, этот вид значков предупреждает вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли дверь. Этот вид значков может загораться как на приборной панели, так и на информационно-развлекательной системе (на экране по центру консоли).





Осветительные значки и символы



Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки, вы наверняка видели в своей машине. Большинство из них загорается зеленым или синим цветом.





Информационные дисплеи на приборной панели для технических сообщений и предупреждений



В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы сообщать водителю более подробную информацию об автомобиле и о многих работающих системах. Как правило, этот информационные экран установлен по центру приборной панели.

На рынке существует огромное количество автомобилей, которые оснащены подобным экраном, которые способны выводить различную информацию об ошибках, предупреждения и т.п.



Символы неисправности систем автомобиля и предупреждения о безопасности



Если вы увидите на приборной панели указанные значки, то обратитесь к дилеру или в автосервис как можно скорее. Внимание! Символы указаны в порядке их важности (от серьезных к менее серьезным предупреждениям).





Значки на приборной панели систем помощи и безопасности



Новые автомобили помимо стандартных пиктограмм на приборной панели имеют множество новых символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.





Специальные и дополнительные значки символы на приборной панели автомобилей



Символы и индикаторы, которые мы внесли в эту группу, связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают, что они в данный момент времени активны. Другие же символы при появлении на приборной панели, сообщают водителю о проблемах с работой с той или иной функцией. Как правило, при проблемах высвечиваются либо желтые или красные значки.





Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует.

Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.



Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.





Символы, используемые в дизельных автомобилях



Ниже представлены значки приборной панели, которые используются в дизельных автомобилях.





Источник

zabarankoi.mirtesen.ru

ОБОЗНАЧЕНИЕ ЗНАЧКОВ | сигналов ? на панели приборов:❗️самый полный список индикаторов автомобиля с обозначениями

Лампа	Что значит
	Индикатор, сообщающий о том, что одна из дверей автомобиля или багажный отсек не заперты.
	В бензобаке заканчивается горючее, требуется заправка.
	Индикатор, свидетельствующий о необходимости добавления жидкости в бачок стеклоомывателя.
	Неисправность приводного устройства складкой крышки автомобиля. Код появляется только в машинах в кузове кабриолет.
	Такие символы, если они загорелись, актуальны для автомобилей, работающих с электронными ключами. Зеленый – ключ есть, красный – ключа нет.
	Первый индикатор сообщает о том, что трансивер иммобилайзера определил электронный ключ в зоне действия антенны. Значок с молнией указывает на разряд элемента питания в брелоке, требуется замена батарейки.
	Данный индикатор свидетельствует о работе круиз-контроля. В том случае, если лампа мигает, то с системой что-то не в порядке.
	Парктроник. Если значок загорелся зеленым – то все в порядке. При появлении желтого индикатора рекомендуется произвести диагностику сенсоров парковочного радара, установленных в бамперах. Причина может быть связана с плохим контактом одного из датчиков.
	Информационные символы систем мониторинга полосы движения транспортного средства. Их появление может сопровождаться работой зуммера. Желтый мигающий индикатор указывает на то, что машина уходит в сторону и водитель должен выровнять рядность передвижения. Желтый значок, горящий постоянно, говорит о неисправности в работе одного из узлов. Зеленый индикатор сообщает о включении этой системы.
	Неисправность в работе системы Старт/Стоп, предназначенной для экономии горючего.
	Значок появляется только в транспортных средствах, оснащенных передним и задним приводом. Его наличие сообщает о попытке перехода коробки передач на привод задних колес.
	Трансмиссионный агрегат машины функционирует в режиме заднего привода. Но при необходимости может произойти автоматическая активация полного привода.
	Включен режим экономии топлива.
	Появление индикатора происходит при активации режима Эко Мод. Его включение позволяет сэкономить горючее при передвижении.
	Активация режима производится только при движении автомобиля на скользкой поверхности, по льду или снегу. Система включается автоматически для упрощения процесса передвижения. Если он появляется, то это говорит о том, что АКПП автоматически работает на повышенных передачах.
	Такой значок может появиться только в авто, оборудованном умной системой. При появлении индикатора водителю предлагается совершить остановку и отдохнуть. Данный значок может сопровождаться женским голосом, который предложит автовладельцу выпить кофе.
	Индикатор, сообщающий об опасности на пути в виде препятствия или движущегося транспортного средства. Появление этого значка возможно только на авто, оснащенных системой круиз-контроля, когда она активирована.
	Символ включенной системы изменения высоты положения кузова. Появляется только при активации этого узла.
	Включено устройство обогрева заднего стекла.
	Произошло включение тормозной системы автомобиля. Для отключения пользователь должен выжать педаль газа.
	Индикаторы, указывающие на режим функционирования амортизаторов. Сообщают об активации комфортного или спортивного режима передвижения.
	Индикатор системы пневматической подвески автомобиля. Его активация сообщает о максимальном положении кузова транспортного средства над поверхностью дороги.
	Бортовой компьютер зафиксировал неполадки в работе одного из узлов подвески.
	Значок системы предупреждения столкновений. Активация значка сообщает о неисправностях в работе одного из узлов. Также причина появления может быть связана с загрязнением контроллеров.
	Значок активации режима передвижения с подключенным прицепом.
	Индикатор актуален для машин, оснащенных механической коробкой. Бортовой компьютер рекомендует сэкономить топливо, включив повышенную скорость.
	Включен полный привод.
	Активирован полный привод при движении на пониженной скорости.
	Индикаторы появляются при блокировке дифференциала. Это требуется для улучшения проходимости транспортного средства при передвижении на полном приводе.
	Индикатор, сообщающий о блокировке межколесного дифференциала задних колес.
	Значок, сигнализирующий о деактивации полного привода. Если горит индикатор с гаечным ключом, это свидетельствует о проблемах в работе трансмиссии полного привода.
	Появление этих индикаторов может сообщить о неполадках в функционировании системы полного привода на автомобиле с запущенным мотором. Также данные значки могут свидетельствовать о несовпадении диаметра колес, установленных на задней и передней оси. Часто ошибка появляется после «переобувки» автомобиля.
	Неисправность в работе системы полного привода. Возможная причина может заключаться в перегреве дифференциала.
	Температура расходного материала в заднем дифференциале увеличена, водителю необходимо решить вопрос.
	Значок, сообщающий о неисправностях в работе системы активного подруливания. Обычно индикатор появляется на авто с запущенным двигателем.
	Значок некорректной работы или выхода из строя системы активного подруливания. Причина может быть вызвана неисправностью тормозов, подвески или системы управления силовым агрегатом.
	Индикатор, сообщающий о попытке тронуться с места на повышенной скорости для передвижения по скользкому дорожному покрытию. Появляется только на авто, оснащенных автоматической трансмиссией.
	Такие символы появляются только на автомобилях, оборудованных вариаторной КПП. Лампочка может загореться только при включении зажигания, но пропадет после запуска мотора. Если при включении двигателя автомобиля она не погасла, то это говорит о неисправностях в работе вариатора.
	Некорректная работа системы управления. Чтобы избежать возможных проблем во время движения, необходимо произвести диагностику.
	Значок переключения режимов Спорт, Снег, Комфорт и т.д. Может свидетельствовать об изменении настроек в работе подвески, силового агрегата или автоматической трансмиссии.
	Включение режима «Power» на авто с автоматической коробкой передач, предназначенного для задержки переключения трансмиссии на повышенную скорость. Это требуется для раскрутки силового агрегата, что позволяет добиться максимальной мощности мотора. На некоторых моделях машин появление этого значка связано с регулировкой в системе подачи горючего и подвески транспортного средства.

avtozam.com

Расшифровка ошибок приборной панели АУДИ: обозначения на приборной панели

На данной странице мы разместили световые индикаторы и предупреждения. Это ошибки, которые вы можете увидеть на приборной панели своего автомобиля Audi A1 - Q7, TT, R8. Здесь их более 150, поэтому внимательно прокручивайте страницу, пока не найдете подходящее изображение.

Как правило, цвет подсвеченного символа иллюстрирует серьезность проблемы.

• Красная подсветка указывает на проблему, требующую немедленного решения.
• Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.
• Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.

Если на вашем Audi загорелся индикатор ошибки, который сообщает о проблеме с одной из систем автомобиля, вы можете связаться с мастером нашего сервиса по телефону +7 (812) 372 66 09 для получения консультации и записи на диагностику.

Неисправность тормозной системы

Если загорается контрольная лампа, это свидетельствует о неисправности тормозной системы. Остановитесь и проверьте уровень тормозной жидксти. Также это может означать неисправность усилителя тормозного привода.
Если данная контрольная лампа загорается с контрольной лампой ABS, а также ESC, то это свидетельствует о выходе из строя ABS, ESC и системы распределения тормозного усилия. Дальнейшее движение запрещено.
Если контрольная лампа появляется при неподвижно стоящем автомобиле или после включения зажигания, следует проверить, можно ли отпустить стояночный тормоз.
Если отпускание стояночного тормоза невозможно, воспользуйтесь квалифицированной помощью. Если можно разблокировать стояночный тормоз и указание для водителя продолжает светится, по возможности быстрее доехать до авторизированного дилерского центра и устранить неисправность.
Если контрольная лампа появляется при движении, это может свидетельствовать о неисправности системы помощи при трогании с места или функции аварийного торможения. Обратитесь к специалисту за помощью.

Уровень охлаждающей жидкости / проблема с температурой

Заглушите двигатель, проверьте охлаждающую жидкость. Если уровень слишком низкий, не продолжайте движение. Если температура, дайте двигателю остыть.

Низкое давление моторного масла или неисправность измерительной системы

Заглушите двигатель. Проверьте уровень моторного масла. Если данная контрольная лампа мигает, не продолжайте движение и заглушите двигатель, даже если уровень моторного масла находится в пределах допустимого значения. В противном случае компоненты двигателя могут быть повреждены. Обратитесь в сервисный центр.

Неисправность системы сажевого фильтра дизельного топлива

Совершите поездку длительностью 15 минут на 4 передаче (МКП) или на скорости не менее 75 км/час, если автомобиль оснащен автоматической коробкой передач. Соблюдайте скоростной режим, не нарушайте правила дорожного движения. Если контрольная лампа продолжает гореть, обратитесь в сервисный центр.

Неисправность рулевого управления

Двигайтесь медленно в специализированную мастерскую. Если после того, как вы выключили и включили зажигание, и совершили поездку на короткое расстояние, контрольная лампа желтого цвета не загорается, то необходимость обращения в сервисный центр отсутствует.

Система слежения за дорожной разметкой включена, но предупреждение невозможно

Система не готова. Возможные причины: нет ни одной ограничительной линии разметки, линии разметки не идентифицируются, скорость движения меньше скорости включения, ширина полосы меньше 2,5 или больше 4,5 метров, слишком узкий поворот, руки не находятся на рулевом колесе.

Данные световые индикаторы актуальных для всех моделей Audi A1, A3, A4, A5, A6, A7, A8, Q3, Q5, Q7, TT и R8. Если на приборной панели вашего автомобиля загорелся индикатор оишбки жёлтого или красного цвета, который сообщает о возникновении проблемы и её квалифицированного ршение, обратитесь в наш сервисный-центр и специалисты выполнят комплексную проверку автомобиля.

Мы работаем на рынке более 13 лет, предлагая качественное сервисное обслуживание автомобилей АУДИ в Санкт-Петербурге. Если у вас есть дополнительные вопросы, вы можете связаться с мастером СТО по указанному на сайте телефону или электронной почте, что проконсультироваться по любой из ошибок на приборной панели Audi.

audi-rus.ru

Расшифровка ошибок приборной панели ФОЛЬКСВАГЕН: обозначения на приборной панели

Работаем ежедневно с 09:00 до 21:00

На данной странице мы разместили световые индикаторы и предупреждения. Это ошибки, которые вы можете увидеть на приборной панели своего автомобиля Volkswagen (Фольксваген). Здесь их более 40, поэтому внимательно прокручивайте страницу, пока не найдете подходящее изображение.

Как правило, цвет подсвеченного символа иллюстрирует серьезность проблемы.

• Красная подсветка указывает на проблему, требующую немедленного решения.
• Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.
• Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.

Если на вашем Volkswagen загорелся индикатор ошибки, который сообщает о проблеме с одной из систем автомобиля, вы можете связаться с мастером нашего сервиса по телефону +7 (812) 372 66 09 для получения консультации и записи на диагностику.

Предписывающие индикаторные лампы

Тормозная система

Если этот индикатор горит, проверьте, что ручной тормоз не включен. Если он применяется, снимите его и продолжайте движение.

Если он не включен или индикатор продолжает гореть, проверьте уровень тормозной жидкости. Если он находится на неправильном уровне, долейте его до нужного уровня.

Если индикатор продолжает гореть, обратитесь в сервисный центр.

Система охлаждения двигателя

Если этот индикатор загорается, немедленно остановитесь, заглушите двигатель и не двигайтесь дальше. Проверьте, в порядке ли уровень охлаждающей жидкости двигателя. Если это так, то, вероятно, существует более широкая проблема с системой охлаждения, поэтому обратитесь в службу поддержки на дорогах. Если уровень охлаждающей жидкости не в порядке, добавьте больше охлаждающей жидкости. Для получения помощи в этом, обратитесь к руководству пользователя. Если сигнальная лампа продолжает гореть даже после этого, обратитесь за помощью к специалистам.

Давление масла в двигателе

Если этот индикатор загорается, остановитесь, как только это станет безопасным, и немедленно выключите двигатель и не перезапускайте. Проверьте уровень масла. Если уровень масла в норме, обратитесь в службу поддержки на дороге, так как могут возникнуть другие проблемы с системой давления. Если уровень масла не в порядке, доливайте масло до тех пор, пока оно не станет нормальным. Обратитесь к руководству пользователя для получения инструкций или обратитесь за помощью на дороге. Запустите двигатель снова на пять секунд, и если лампа погаснет в течение этого времени, вы можете продолжить движение. Если это не так, обратитесь за помощью на дороге.

Система рулевого управления с усилителем

Если этот индикатор загорается, остановитесь, как только это будет безопасно, и заглушите двигатель. Выньте ключ зажигания. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть, проверьте рулевое управление и посмотрите, можете ли вы безопасно управлять автомобилем. Если это так, обратитесь непосредственно в сервисный-центр. Если нет, обратитесь в службу поддержки на дорогах.

Система подушек безопасности и безопасности

Если этот индикатор загорается, аккуратно подъезжайте в автосервис и диагностируйте и устраняйте неисправность. Проблемы с этими системами могут не повлиять на работу автомобиля, но очень важны для вашей безопасности.

Система зарядки автомобиля

Если вы можете запустить двигатель, когда этот индикатор горит, обратитесь к специалисту по ремонту, так как есть проблемы с электрическими компонентами автомобиля. Избегайте использования избыточного электрического оборудования, чтобы не разрядить аккумулятор. Если вы не можете запустить двигатель, обратитесь в службу поддержки на дорогах.

Выключатель зажигания

Если этот индикатор горит красным, не выключайте двигатель, так как он может не включиться снова. Если индикатор горит красным или желтым, обратитесь к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Замок рулевого управления

Если этот индикатор горит красным, обратитесь к специалисту по ремонту. Если он горит желтым, то неисправность менее серьезна, и вы можете самостоятельно доехать до сервиса для проверки системы,при этом двигайтесь осторожно.

Ремень безопасности отстегнут

Пристегните ремень безопасности водителя или пассажира.

Одна из дверей открыта

Убедитесь, что все двери закрыты правильно.

Крышка капота не закрыта

Убедитесь, что капот закрыт.

Крышка багажника не закрыта

Убедитесь, что крышка багажника закрыта правильно.

Пополнить AdBlue

Этот индикатор указывает, что AdBlue не осталось. Если автомобиль выключен при включенном освещении, он не включится снова. Это стандартная операция системы, и для полной перезагрузки автомобиля требуется полная заправка AdBlue. Более подробная информация доступна в руководстве пользователя.

Предупреждающие индикаторные лампы

Лампа контроля выбросов

Если этот индикатор постоянно горит, выключите двигатель и выньте ключ. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть или мигать, обратитесь к специалисту по ремонту или, если автомобиль вибрирует или вялый, обратитесь за помощью на дорогу.

Дизельный сажевый фильтр

Убедитесь, что в автомобиле есть топливо и другие сигнальные огни не горят. Если несколько сигнальных ламп включены, обратитесь за помощью на дорогу. Если автомобиль заправлен и лампа продолжает гореть, двигайтесь со скоростью более 60 км / ч и между 1800-2500 об / мин, пока не погаснет свет. Если индикатор не погаснет в течение 15 минут, по возможности поезжайте в автосервис или обратитесь за помощью к придорожным специалистам.

Управление бензиновым двигателем

Осторожно доехать до авторизованного ремонта, чтобы решить эту проблему.

Управление дизельным двигателем

Обычно эта лампа загорается на несколько секунд при включенном зажигании, но если лампа загорается при работающем двигателе, безопасно отправляйтесь в автосервис для проверки двигателя и устранения проблемы.

Уровень моторного масла

Если этот индикатор горит ровно, долейте моторное масло. Руководство пользователя содержит дополнительную информацию о том, как это сделать. Если этот индикатор мигает, значит, датчик неисправен. Поездка в автосервис.

Антиблокировочная тормозная система / электронная блокировка дифференциала неисправность

Произошла неисправность антиблокировочной тормозной системы. Автомобиль по-прежнему будет нормально тормозить, но ABS и ESP могут не включиться при необходимости. Аккуратно поезжайте к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Программа электронной стабилизации

Если этот индикатор мигает во время вождения, это нормальная функция. Свет сообщает, что система контроля тяги или ESP вмешивается. Если он постоянно горит, возможно, вы нажали кнопку «ESP off». Это может быть возобновлено путем включения и выключения автомобиля. Если индикатор продолжает гореть, обратитесь к специалисту по ремонту для диагностики и устранения проблемы.

Контроль давления в шинах

Проверьте давление в шинах и при необходимости отрегулируйте. Если индикатор продолжает гореть, проверьте все давления в шинах еще раз. Если они в порядке, сохраните их с помощью дисплея меню и, если индикатор остается включенным, безопасно обратитесь к специалисту по ремонту для проверки системы. Если давление в шинах снова изменилось, отремонтируйте или замените поврежденную шину.

Система рулевого управления с усилителем

Если автомобиль был недавно запущен, или аккумулятор был отсоединен или разряжен, поверните рулевое колесо полностью вправо, затем полностью налево и кратковременно двигайтесь со скоростью 15-20 км / ч. Если индикатор не гаснет, отправляйтесь в безопасное место в автосервис.

Контроль тормозных колодок

Тормозные колодки изношены. Обратитесь в автосервис.

Система подушек безопасности и ремней безопасности

Если этот индикатор горит, неисправна система подушек безопасности или ремней безопасности. Аккуратно поезжайте к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Автоматическая коробка передач

Этот свет обычно сопровождается сообщением в информационно-развлекательной системе. «Вы можете продолжить движение», «Задняя передача недоступна». Остановите автомобиль и выберите «P» или «Пожалуйста, нажмите педаль тормоза и снова включите передачу», когда ручной тормоз не включен, требует, чтобы вы обратились в автосервис. Если информационно-развлекательная система говорит: «Пожалуйста, затормозите педаль и выберите передачу снова», когда стояночный тормоз выключен, или «Пожалуйста, измените свой стиль вождения», вы можете продолжить движение.

Пневматическая подвеска

Существует проблема с системой пневматической подвески. Автомобиль может двигаться по-разному, что может повлиять на управляемость, устойчивость и дорожный просвет. Аккуратно поезжайте в автосервис, чтобы диагностировать и решить эту проблему.

Адаптивные амортизаторы подвески

Свяжитесь со специалистом по ремонту или придорожной помощью.

Задний спойлер

Задний спойлер неисправен. Поезжайте в автосервис и не превышайте 120 км / ч.

Контроль лампы

Проверьте все лампочки и убедитесь, что они работают. Если они сломаны или неисправны, замените их как можно скорее.

Стоп-сигналы

Убедитесь, что все стоп-сигналы работают правильно. Если они сломаны или неисправны, замените их как можно скорее.

Датчик дождя и света

Если этот индикатор горит, стеклоочистители и фонари не включаются и не выключаются автоматически. Их по-прежнему можно включать и выключать вручную. Обратитесь в автосервис для решения этой проблемы.

Регулировка угла наклона фар

Система регулировки угла наклона фар работает неправильно.

Адаптивная система освещения

Если этот свет горит, фары не адаптируются автоматически. Они все еще могут быть погружены вручную. Для устранения проблемы обратитесь в автосервис.

Сцепное устройство

Убедитесь, что прицепное устройство правильно подключено.

Конвертируемая крыша

Эта лампа загорается, когда крыша открывается или закрывается. Если она включена в любое другое время, сначала полностью откройте и закройте крышу. Если индикатор остается включенным, обратитесь к специалисту по ремонту.

Ключ не в автомобиле

Для автомобилей с бесключевым доступом этот индикатор загорается, когда их нет в автомобиле, а двигатель работает. Убедитесь, что ключ находится в автомобиле, чтобы вы могли перезапустить двигатель.

Ассистент Lane assist

Этот свет загорается, когда работает система помощи полосам, но не может обнаружить дорожную разметку. Если индикатор загорается с сообщением «Сбой системы», обратитесь к специалисту по ремонту.

Нажмите педаль сцепления

Нажмите педаль тормоза и переведите рычаг переключения передач из положения парковки.

Уровень жидкости омывателя ветрового стекла

Если этот индикатор загорается, уровень жидкости в омывателе ветрового стекла необходимо долить. Обратитесь к руководству пользователя для получения дополнительной информации об этом процессе.

Задние противотуманные фонари

Этот индикатор указывает, что задний противотуманный фонарь включен. Задние противотуманные фонари следует включать только в условиях тумана.

Низкий уровень топлива

Топливный бак почти пуст и достиг резервного уровня. Заполните бак как можно скорее.

Пополнить AdBlue

Этот свет загорается, когда радиус действия AdBlue составляет около 1000 миль. Свет будет освещать каждые 31 миль вместе с шумом. Если AdBlue не перезаряжается, индикатор со временем загорится красным, и автомобиль не включится.

Прочие индикаторные лампы

Круиз контроль

Этот индикатор указывает, что круиз-контроль включен.

Нажмите педаль тормоза

Этот свет только на автоматических транспортных средствах. Этот индикатор указывает на то, что педаль тормоза должна быть нажата перед перемещением рычага переключения передач в положение парковки.

Lane Assist

Этот индикатор указывает на то, что система помощи полосам включена.

Адаптивный круиз-контроль

Этот индикатор указывает, что адаптивный круиз-контроль включен. Если он мигает, вы превышаете максимальную установленную скорость, уменьшите скорость.

Пополнить AdBlue

Этот свет загорается, когда радиус действия AdBlue составляет около 1500 миль. Свет будет освещать каждые 62 мили вместе с шумом. Если AdBlue не перезаряжается, индикатор загорается желтым цветом на расстоянии 1000 миль, а затем красным, и автомобиль не включается.

Данные световые индикаторы актуальных для всех моделей Volkswagen Touareg, Tiguan, Polo, Passat, Golf, Scirocco, Jetta, Transporter и т.д. Если на приборной панели вашего автомобиля загорелся индикатор оишбки жёлтого или красного цвета, который сообщает о возникновении проблемы и её квалифицированного ршение, обратитесь в наш сервисный-центр и специалисты выполнят комплексную проверку автомобиля.

Мы работаем на рынке более 13 лет, предлагая качественное сервисное обслуживание ФОЛЬКСВАЕГН в Санкт-Петербурге. Если у вас есть дополнительные вопросы, вы можете связаться с мастером СТО по указанному на сайте телефону или электронной почте, что проконсультироваться по любой из ошибок на приборной панели Volkswagen.

audi-rus.ru
