Принцип действия абс автомобиля – Антиблокировочная система ABS. Устройство и принцип действия ABS автомобиля

что такое абс — DRIVE2

🔧 Что такое ABS

ABS (Antilock Brake System) – Антиблокировочная Система Тормозов, принцип работы довольно прост, ABS не допускает полной блокировки колес при торможении. То есть простыми словами у машины при экстренном торможении колеса не блокируются и не идут в занос, это позволяет оставлять машину управляемой даже на дорогах с низким коэффициентом сцепления, таких как снег, дождь, грязь. Даже если вы на полную выжали педаль тормоза авто не идет в занос.

Принцип работы ABS (Антиблокировочной Системы Тормозов).
В автомобиль с ABS, включена система датчиков, одни контролируют скорость вращения колеса, другие контролируют скорость самого автомобиля. При экстренном торможении, например на скользкой поверхности, в автомобиле без ABS, колеса блокируются и автомобиль идет в занос, на авто с ABS датчик колеса видит что, колесо остановилось, а автомобиль продолжает двигаться, в этот момент от датчика колеса идет сигнал в тормозную систему об уменьшении тормозного усилия на это колесо, благодаря этому колесо разблокируется и автомобиль избегает заноса. Работа системы ABS нужна только при торможении.

У меня что то бьет в педаль при торможении?
При торможении автомобиля с ABS наверное многие замечали, что педаль тормоза бьет обратно в педаль, работая по принципу – точка – тире -точка. Так работает ABS, колеса на мгновение блокируются, дальше срабатывает ABS, идет обратная реакция и педаль тормоза откидывается на верх, то есть бьет в ногу, это нормально. Чем чаще такое биение, тем эффективнее работа ABS. Надо помнить не нужно бояться биение педали, многие думают что это дефект и жмут на педаль меньше, этого делать не стоит, запомните, чем больше бьет педаль, тем лучше работает ABS!

Еще несколько советов про ABS
Многие водители, так называемой старой закалки, пересев в машину с ABS, со своих старых авто (в которых такой системы и не слышали), часто попадают в аварии, все это из за сложившегося стереотипа торможение в “занос”. Особенно зимой, многие профессиональные водители, особенно при поворотах, пускали авто в небольшой занос, а потом выравнивали его при помощи водительского мастерства, также сокращали тормозной путь торможением “скоростью”, на ABS, такие финты не пройдут, поэтому мой вам совет привыкните тормозить с ABS, тормозная система очень сильно отличается.

Второй мой совет, про сухой асфальт. Запомните, что на сухом асфальте авто c ABS, при экстренном торможении, может увеличить тормозной путь, чем без. Все зависит от настройки вашей системы. Еще раз вам повторяю, привыкните к вашим тормозам, ибо они сохраняют вам жизнь.

И напоследок, вам повторю, как бы вы не тормозили, с какой бы силой вы не давили на тормоз, автомобиль с ABS, все сделает так как запрограммировано, то есть по максимуму остановит ваш автомобиль правильно!

www.drive2.ru

Что такое АБС в автомобиле: как работает система ABS

Антиблокировочная система ABS (АБС) – это система, которая не позволяет колесам полностью блокироваться при экстренном торможении. Данное решение является одной из первых электронных систем активной безопасности, которые стали повсеместно устанавливать на автомобили.

Сегодня такая система является неотъемлемой частью практически любого современного авто, причем даже в бюджетном сегменте. Также в развитых странах обязательное наличие АБС в автомобиле закреплено на законодательном уровне.

При этом многие водители знают, что машина имеет данную систему, однако не до конца понимают, что такое ABS и как работает данное решение. В этой статье мы рассмотрим, как устроена ABS, что это такое, а также какие функции выполняет такая система и почему важно следить за исправностью АБС в автомобиле.

Читайте в этой статье

Система АБС: назначение и особенности

Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.

Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать  полной потери управляемости  в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.

Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.

Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.

Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает  моментальный испуг и сильно нажимает  на тормоз. При этом машина без АБС становится  попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.

В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении  и т.д. Естественно, все эти факторы  долгое время оставались причиной многочисленных ДТП с серьезными последствиями.

  • Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз,  система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.

Вибрации, которые ощущаются  при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется,  она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.

Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.

Еще следует добавить, что на авто с АБС машина  при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. Главная ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.

Если же говорить о тормозном пути,  все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь,  не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные  без ABS колеса зарываются и тормозной путь меньше.

Однако, даже с учетом  увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.

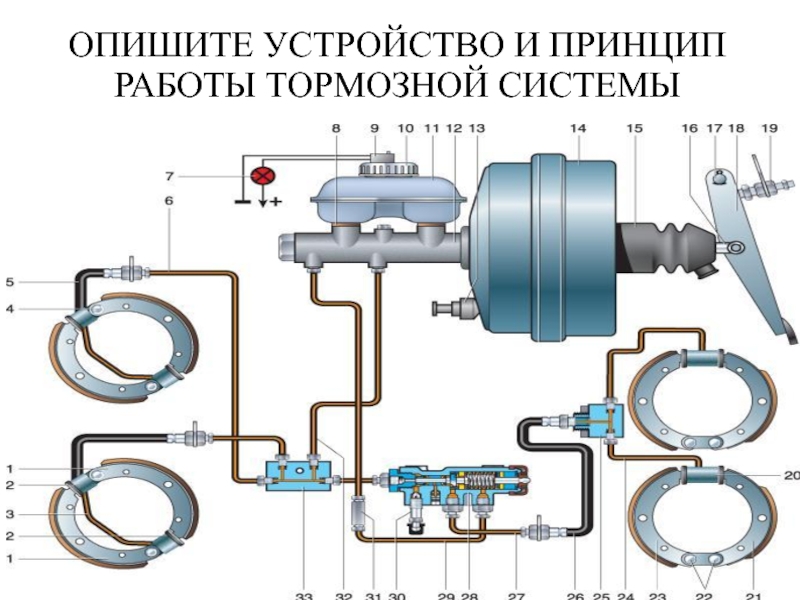

Устройство и схема АБС

Итак, разобравшись с назначением, можно перейти к тому, как устроена система ABS, что это такое в конструктивном плане.  Так вот, система ABC (как иногда ошибочно прописывают аббревиатуру на форумах неопытные автолюбители),  включает в себя следующие основные элементы:

  • блок ABS;
  • набор датчиков АБС;
  • клапаны для сброса давления;
  • проводка;
  • насос;

Чтобы понять, как работает ABC и что это такое, достаточно  представить всю систему в качестве инструмента, который управляет давлением тормозной жидкости на каждом колесе. Если иначе, система ABS фиксирует, какое колесо блокируется, затем открывается клапан и давление тормозной жидкости падает.

После клапан закрывается и давление растет. Если в систему АБС интегрирован насос, это решение позволяет быстрее создать нужное давление.  В результате связка блок АБС + датчики на колесах эффективно справляются с поставленной задачей.

Еще отметим, что системы АБС отличаются по количеству  датчиков и клапанов в гидравлических магистралях. Сегодня можно выделить четырехканальные, а также трехканальные, двухканальные и даже одноканальные системы.  В зависимости от количества каналов, удается более или менее гибко управлять давлением в тормозной системе.

Например, если каналов три, тогда АБС работает с  двумя передними колесами по отдельности, в то же время только один канал идет на заднюю ось. Два канала  предполагают  работу с передней  и задней осью. Само собой, современные системы четырехканальные, то есть на каждое колесо по отдельности. Другие решения не используются, так как сильно устарели.

Кстати, еще добавим, что датчики ABS также используются в некоторых системах контроля давления в шинах автомобиля. Получается, система АБС не только эволюционировала, но и отдельные возможности ее составных компонентов были расширены.

Полезные советы

Если в развитых странах автомобили без ABS практически не встречаются, то на территории СНГ по дорогам колесит немало таких авто (отечественный автопром, старые иномарки, некоторые новые сверхбюджетные модели и т.д.). Также на многих автомобилях данная система попросту не работает, а владельцы не спешат устранить неисправность.

В любом случае, понимание того, для чего нужна АБС, что это такое и как работает, позволяет дать несколько рекомендаций водителям, у которых такой системы нет. Само собой, если ABS – это гарантия того, что колеса не заблокируются, то отсутствие  такой системы означает необходимость получения водителем определенных навыков экстренного торможения.

Другими словами,  работу АБС можно заменить прерывистым торможением, нажимая на педаль  частыми качками-толчками. Конечно, в экстренной ситуации применить такой прием сложно, так как водитель инстинктивно жмет на тормоз со всей силы, не убирая ногу.

Если же ситуация прогнозируемая, тогда данный прием похож на работу одноканальной АБС. Прерывистое торможение позволит с достаточной эффективностью затормозить и при этом сохранить управляемость во время торможения.

Подведем итоги

С учетом приведенной выше информации становится понятно, что для повышения комфорта и безопасности оснащение автомобиля системой антиблокировки является обязательным. Рассмотрев ABS, что это такое и как работает, можно также утверждать, что это простое и одновременно важное, а также весьма полезное решение.

Даже не смотря на заявления скептиков о том, что АБС увеличивает тормозной путь, такой помощник при экстремальном торможении попросту незаменим, особенно если речь идет о рядовых водителях.

В качестве итога отметим, что понимание принципов работы АБС, что это, а также какого именно торможения следует ожидать на автомобиле с такой системой, позволяет заранее принимать во внимание немного увеличенный тормозной путь на тех или иных поверхностях.

В свою очередь, это дополнительно стимулирует водителей держать дистанцию, а также избегать других сложных ситуаций, которые могут возникнуть, если отдельно не учитывать некоторые особенности работы антиблокировочной системы тормозов.



Читайте также

  • Как сбросить ошибку двигателя

    Появилась ошибка двигателя, загорелся чек: как стереть ошибку из памяти ЭБУ. Доступные способы сброса ошибки, считывание и расшифровка ошибок двигателя.

krutimotor.ru

Что такое датчики ABS и как они работают — DRIVE2

Датчики ABS – глаза и уши системы торможения

Любой опытный водитель знает, что для эффективного торможения необходимо импульсное нажатие на педаль тормоза. Такая техника позволяет снизить скорость и не потерять при этом контроль над автомобилем. Но даже эта техника не всегда поможет выйти в из экстренной ситуации. В этом случае и приходит на помощь система ABS (антиблокировочная система).

Датчики вращения колес, стали органами чувств системы ABS, они позволяют зафиксировать момент блокировки, для того, чтобы гидромодуль своевременно снизил давление тормозной жидкости. С момента первого появления датчики заметно эволюционировали. На сегодняшний день существует несколько типов датчиков ABS, их принцип работы отличается, но функция осталась прежней.

История создания

В 1978 году немецкая фирма Bosch представила первую электронную антиблокировочную систему. Конструкция датчиков включала постоянный магнит, обмотанный катушкой. Учитывая, что в то время Bosch сотрудничала с компанией Daimler-Benz, первым автомобилем, оснащенным такой системой, стал Mercedes-Benz S-класса в 1978 года выпуска.

момента выхода первой системы, компания Bosch продолжала совершенствовать свою разработку. Новые датчики, которые устанавливаются на системы в наше время, основываются на физическом открытии ученого Эдвина Холла. Физик проводил свои эксперименты изучая электромагнитные поля и в 1879 году открыл так называемый Эффект Холла. Суть эффекта в том, что если через пластину пропустить ток и поместить ее в область действия магнитного поля, то на краях пластины появится напряжение. Направление напряжения будет зависеть от направления тока и от заряда электронов. Применение свойств магнитных полей в автомобилестроении задержалось на 75 лет, но в результате, датчики Холла прочно укрепили свои позиции не только в составе системы ABS, но и для измерения угла положения распределительного вала.

Таким образом, датчики поделились на два фронта – активные и пассивные.

Пассивные датчики ABS

Пассивные датчики имеют достаточно крупные размеры и отличаются меньшей точностью, по сравнению с активными. Но их главный недостаток в том, что они начинают функционировать только после достижения минимальной скорости вращения колеса. В то же время, они являются очень прочными и долговечными.

Конструктивно, датчик состоит из следующих деталей:

— корпус

— железный сердечник

— постоянный магнит

— катушка

— импульсное кольцо

Импульсное кольцо датчика прочно закреплено к ступице колеса и вращается перед одним из концов постоянного магнита. Такая конструкция приводит к тому, что при каждом рассекании поля постоянного магнита в катушке возникает переменный ток. Частота и амплитуда переменного тока пропорциональны скорости вращения колеса автомобиля. Для возникновения читаемого блоком управления ABS импульса требуется скорость движения не менее 5-7 км/час, что является серьезным недостатком. С другой стороны у пассивных датчиков есть свои

www.drive2.ru

Для чего в авто ABS, как она работает и как ей пользоваться

Современные автомобили комплектуются активными системами безопасности, помогающими избежать потерю управления авто при различных дорожных ситуациях. На некоторых моделях используется более десяти таких систем. Первой же была антиблокировочная (ABS, АБС), которая и сейчас  распространена, и используется она даже на бюджетных версиях. АБС еще и основа для ряда других систем.

Для чего нужна ABS автомобиле

ABS нужна для предотвращения полной блокировки колес при торможении, что исключает вероятность ухода в занос и снижает длину тормозного пути. Теория работы антиблокировочной системы такова – при торможении между заблокированным колесом и дорожным полотном возникает трение скольжения, сила которого ниже, чем трения качения (когда колесо вращается). К тому же при скольжении поперечные силы преобладают на продольными и колесу легче «уйти» в сторону, чем сохранять заданную траекторию – возникает трудноконтролируемый занос. Но если колесо при торможении проворачивается, то в занос авто не сорвется и сохранит траекторию движения, а тормозная система сработает с максимальной эффективностью.

Из чего состоит антиблокировочная система тормозов

АБС включает в себя две составляющие – электронную и исполнительный модуль. Первая контролирует скорость вращения колес на машине и на основе этого подает сигналы на модуль, а тот  предотвращает полную блокировку колес.

Электронная составляющая

В состав электронной составляющей входит блок управления и следящие устройства, установленные на ступицах колес датчик abs.

Датчики –  основной элемент всей системы, поскольку от их показаний зависит  работа АБС. Ранее на авто применялись пассивные датчики. В современных же моделях применяются активные датчики. Оба варианта состоят из двух элементов – следящего устройства, установлено на неподвижной части, и задающего – располагающего на вращающейся части ступицы.

Принцип работы датчиков ABS

В пассивных датчиках следящая составляющая создает магнитное поле. Задающий элемент, проходя через это поле, приводит к его изменениям. В результате, в следящем компоненте индуцируется импульсное напряжение, которое и выступает сигналом для электронного блока.

В активных же датчиках принцип функционирования  иной. В них меняющееся магнитное поле создают задающие компоненты (мультиполюсные кольца). На следящие же элементы подается напряжение от стороннего источника. Воздействующее поле приводит к изменениям параметров напряжение (в магниторезистивных датчиках меняется сопротивление, в элементах Холла изменяется само напряжение). Эти изменения поступают на блок, который по ним высчитывает скорость вращения колес.

Видео: АБС — плюсы и минусы антиблокировочной системы

Электронный блок —  управляющий элемент. Он по поступающим от датчиков сигналам определяет скорость вращения каждого колеса на основе полученной информации подает сигналы на исполнительный модуль для внесения коррективов в работу тормозной системы.

Исполнительный модуль

Воздействовать на тормозные механизмы, посредством которых замедляются колеса можно путем изменения давления в приводе тормозной системы. Поэтому исполнительный модуль врезан в привод тормозов и к нему подходят магистрали, идущие от главного тормозного цилиндра, и выходят из него трубопроводы, протянутые к тормозным механизмам.

Исполнительный модуль включает в себя:

  • впускные и выпускные клапаны;
  • гидроаккумулятор;
  • помпа обратной подачи с электродвигателем;
  • демпферная камера.

На каждый тормозной механизм приходится по одному комплекту клапанов (впускной и выпускной). По одной демпферной камере и гидроаккумулятору используется на контур. Что касается помпы, то она – одна на исполнительный модуль. Элементы соединены между собой трубопроводами.

Модуль делает кольцевание магистрали привода, что позволяет при надобности часть рабочей жидкости по сформированному кольцу перекачать из выхода модуля на вход.

Принцип работы

Работа исполнительного модуля – циклическая и включает в себя три фазы:

  1. Нарастание давления. При торможении тормозной цилиндр создает давление жидкости, и она по магистрали беспрепятственно движется к механизмам. Прямое движение жидкости даёт открытый впускной клапан, выпускной же является закрытым. В результате давление на механизмах нарастает и колесо интенсивно замедляется.
  2. Удержание. Если блок управления по показаниям датчика выявил более быстрое замедление одного из колес, то он отдает сигнал на закрытие впускного клапана этого колеса (выпускной тоже закрыт). В итоге на механизме нарастание давления прекращается, колесо прекращает замедляться, поскольку сила трения на механизме останавливается на одном уровне.
  3. Сброс. В случае, когда блок «заметил», что колесо, на котором применилась фаза удержания, все равно замедляется быстрее остальных, он подает сигнал на открытие выпускного клапана (впускной остается закрытым) и давление в магистрали сбрасывается из-за перетекания части жидкости в созданное модулем кольцо – происходит растормаживание тормозного механизма.

Жидкость при открытии выпускного клапана поступает сначала в гидроаккумулятор (выступает в роли емкости для сбора излишков). Если жидкости сбрасывается много и объема аккумулятора недостаточно, в работу включается помпа, которая перекачивает лишнее в магистраль на входе модуля.

Поскольку при работе помпы создается пульсация жидкости, для устранения этого негативного эффекта она после насоса сначала подается в демпферную камеру, где пульсация сглаживается и только потом – в магистраль.

Скорость функционирования ABS – очень высокая. Когда машина тормозит,  система срабатывает до нескольких сотен раз, меняя фазы, чтобы добиться  замедления авто. АБС работает на авто постоянно и  отключить ее нельзя.

Условия, при которых ABS неэффективна

АБС  предотвращает уход в занос и сохраняет управляемость авто. Но при определенных условиях эффективность работы ее сильно падает или же она и вовсе оказывает негативное влияние.

ABS не  обеспечивает эффективное торможение, если авто движется по дороге с плохим покрытием. Дело в том, что при движении колеса по ямам и ухабам колесо  отрывается от поверхности. Из-за того, что нет сопротивления, даже несильное воздействие колодок на диск или барабан приведет к блокированию колеса. И это «замечает» система и растормаживает колесо, хотя нужно прижатие колодок только наращивать, чтобы авто остановилось.

Негативное же влияние ABS оказывает при движении по рыхлой поверхности (снег, песок) В таких условиях заблокированное колесо перед собой «нагребает» валун, который выступает в роли клина, дополнительно замедляющего авто. Из-за работы системы колесо при торможении  проворачивается, из-за чего клин не появляется и тормозной путь удлиняется.

Видео: ABS: За и Против

avtocity365.ru

Принцип действия и устройство антиблокировочной системы ABS автомобиля

В экстремальной ситуации, когда мы всеми силами давим на педаль тормоза, может появиться блокировка одного или сразу нескольких колес, что приводит к существенному ухудшению управляемости и увеличению тормозного пути. Для предупреждения подобной блокировки автомобили оснащаются системой ABS, о которой мы поговорим в этой статье.

Впервые такие антиблокировочные системы стали использоваться на автомобилях ещё в семидесятых годах прошлого века. Многие автопроизводители и в последующем владельцы автомобилей смогли оценить эффективность активной системы безопасности, которые позволяли уменьшить тормозной путь, повышая безопасность эксплуатации автомобиля в любое время года.


Преимущества использования антиблокировочной системы

Если говорить о преимуществах использования таких антиблокировочных систем, то в первую очередь отметим улучшение безопасности использования автомобиля. Благодаря данной системе не только удается уменьшить тормозной путь, но и предупреждается занос автомобиля, который вызван блокировкой колес.

В особенности подобная система будет полезна при эксплуатации автомобиля в зимнее время года, когда на скользкой дороге при любом неаккуратном торможении колеса могут блокироваться, а автомобиль начинает скользить вперёд. При этом такая система ABS, определив возникшую блокировку, уменьшит интенсивность торможения, что позволит восстановить контроль над автомобилем.

Отметим и равномерный износ колес, что в свою очередь сокращает расходы автовладельцу на приобретение новых покрышек. Во время блокировки колес при торможении может быстро стираться проектор, и буквально 3-5 таких экстремальных торможений будет достаточно, для полного прихода в негодность покрышек.

Если же говорить о недостатках подобных систем, то необходимо в первую очередь отметить частые выходы из строя датчиков ABS, что вынуждает автовладельца менять поломавшиеся запчасти, что способно привести к некоторому увеличению расходов на эксплуатацию автомобилей.

Антиблокировочные системы стали сегодня основным элементом активной безопасности каждого современного автомобиля. С использованием данных с датчиков ABS работают системы стабилизации курса, а также ряд других активных и пассивных систем безопасности, без которых эксплуатация автомобиля была бы невозможной. Автопроизводители сегодня постоянно совершенствуют свои системы ABS, которые становятся всё надежнее, умнее и функциональнее.


Что включает система ABS в автомобиле?

Антиблокировочная система включает многочисленные датчики, гидрораспределители с электроклапанами, откачивающий насос и блок управления, который управляет работой тормозной системы, предупреждая блокировку всей оси или отдельных колес.

В последние годы несмотря на некоторое упрощение таких антиблокировочных систем их эффективность увеличилась, что объясняется совершенствованием автоматики. Если в прошлом большую часть работы выполняли гидросистемы, то сегодня блоки и исполнительные устройства полностью контролируются автоматикой, что повышает качество работы такой антиблокировочной системы.

Блок управления постоянно посылает сигналы датчикам, получая необходимую информацию и принимает нужное решение по уменьшению давления в тормозной системе. Связь между датчиками и блоками управления осуществляется по специальной высокоскоростной шине, при этом каждое колесо может иметь несколько индивидуальных датчиков, которые предоставляют центральному компьютеру все необходимые данные для корректировки работы различных систем автомобиля.


Принцип действия антиблокировочной системы

Принцип действия такой антиблокировочной тормозной системы за последние несколько десятков лет фактически не изменился. При торможении от блока управления поступает сигнал к цилиндрам тормозов, после чего рабочая жидкость проходит по впускным каналам. Такое давление тормозной жидкости передается через электромагнитные клапаны к каждому колесу что и позволяет эффективно замедлять транспортное средство. В том случае, если блок управления определяет опасность блокировки колеса, то электромагнитному датчику поступает соответствующий сигнал, он закрывается, что в свою очередь предупреждает торможение и блокировку колес автомобиля.

Любое даже самое лёгкое и простое торможение в автомобиле, оснащенным системой ABS, проходит под контролем автоматики. В зависимости от того, с какой интенсивностью вы нажимаете на педаль тормоза и от положения колес, система принимает решение на открытие или закрытие электромагнитных клапанов. Подобные системы с использованием датчиков ABS и электромагнитных клапанов отличаются простотой конструкции, поэтому они надежны и долговечны. Проблемы лишь могут доставлять датчики, которые часто повреждаются противогололедными реагентами, и требуют соответствующей замены.

В тот момент, когда система ABS срабатывает и распускает колеса, автовладелец чувствует в этот момент пульсацию педали тормоза. Такая пульсация происходит при быстром открытии и закрытии электромагнитных клапанов, что необходимо для соответствующего замедления и предупреждения блокировки колес.


Советы по эксплуатации антиблокировочной системы

Современные антиблокировочные системы – это долговечные и надежные узлы, которые не требуют какого-либо специального обслуживания. Необходимо лишь время от времени проверять работоспособность датчиков в колесах и при необходимости производить их замену.

Не следует перегревать блоки управления или заливать их водой.

В том случае, если требуется варить металл в автомобиле или вам нужно подключиться в бортовой системе электросистеме автомобиля, проводка ABS должна быть отключена.

Следите за состоянием контактов на генераторе, что предупредит короткие замыкания и выход из строя датчиков.

Избегайте подсоединения аккумулятора вашего автомобиля к другому транспортному средству.

Не следует разделять электрические разъемы датчиков при включенном зажигании и работающем двигателе.

В том случае, если отмечаются неисправности системы ABS, то на приборной панели загорится соответствующая контрольная лампа. Автомобиль в данном случае будет эффективно тормозить, но при чрезмерном усилии на педали тормоза колёса будут блокироваться, что может привести к заносу. Поэтому если отмечаются какие-либо неисправности ABS, необходимо учитывать это и тормозить плавно и аккуратно, а при возможности следует как можно скорее обратиться в соответствующие СТО за выполнением ремонтных работ.

15.02.2018

cartechnic.ru

Система АБС автомобиля, устройство, принцип действия, как работает

Система АБС автомобиля является одной из основных систем, которая отвечает за самый важный аспект вождения современного автомобиля – это его безопасность.

Что еще может быть важнее, чем безопасность вождения автомобиля, безусловно, ничего.

Система ABS пришла на замену стандартной системе торможения автомобиля и уже спасла не одну жизнь.

Стандартная система торможения автомобиля не может полностью гарантировать отсутствие такого явления, как занос, поэтому от водителя требуется большой опыт и отличные навыки, чтобы избежать это явления на скользкой дороге и обеспечить безопасность себе и своим пассажирам.

После того, как была разработана и установлена на автомобили система абс, аварий на дорогах по причине заносов стало значительно меньше, и это неоспоримый факт.

К сожалению, система абс автомобиля устанавливается не на все авто. Тут все зависит от марки, модели, комплектации и, безусловно, стоимости самого автомобиля. Но с каждым годом, количество автомобилей в мире с такой системой становится все больше, и это не может не радовать.

Итак, давайте рассмотрим, что из себя представляет система абс автомобиля, из чего она состоит, принцип ее действия и так далее.

Задачи и принцип действия системы абс автомобиля

Система ABS, или по-другому, антиблокировочная система автомобиля.

Основной задачей данной системы является не допустить блокировку колес автомобиля при резком его торможении.

Это достигается путем регулирования момента вращения всех колес в единицу времени.

Хотя в технологическом плане, систему абс автомобиля, нельзя назвать простой, принцип ее работы не очень сложен.

Во время экстренного торможения, за счет изменения давления тормозной жидкости, которая находится в тормозной системе, происходит выравнивание скорости вращения всех колес автомобиля. На каждом колесе стоит специальный датчик, который отслеживает показания скорости вращения отдельного колеса и подает данные на центральный блок управления АВС.

Не будем углубляться в научные терминологии (сила трения покоя и сила трения скольжения и т.д.) и как это происходит с физической точки зрения, многим это просто не интересно, хочется лишь отметить, что благодаря системе абс автомобиля замедление вращения его колес происходит постепенно, одновременно и соответственно эффективно.

Эффективность данного торможения достигается за счет синхронизации уменьшения скорости вращения колес, с самой скоростью движения автомобиля в период его торможения.

Все это происходит в автоматическом режиме, а значит очень быстро.

Читайте по теме: Неисправности ABS: особенности самостоятельной диагностики.

Устройство системы абс автомобиля

Система ABS автомобиля состоит из:

  • Датчика замедления скорости вращения колеса, а так же датчика увеличения скорости и датчика общей скорости колеса. Данные датчики расположены на ступице колеса.

  • Клапанов управления. Данные клапана находятся непосредственно в магистрали тормозной системы и играют очень важную роль, так как являются элементами модулятора движения.
  • Ну и наконец, непосредственно сам блок управления ABS,который имеет самую современную электронную начинку.

Данный блок получает всю необходимую информацию от датчиков и управляет режимами работы клапанов, с помощью которых увеличивается или уменьшается давление тормозной жидкости в тормозной системе.

Как мы видим, в устройстве системы абс автомобиля ничего сложного нет, если глубокого не углубляется в устройство самих элементов этой системы.

Так же следует отметить, что значимость данной системы в безопасности движения автомобиля нельзя не до оценивать, так как она чрезвычайно велика.

И если перед Вами стоит выбор купить автомобиль с системой ABS или без нее, при этом немного сэкономив, то хорошо подумайте, а стоит ли Ваше здоровье и здоровье Ваших близких тех сэкономленных денег.

Безопасное торможение без ABS и с ABS.

Оцените статью

autotopik.ru

Принцип работы ABS

ABS – это антиблокировочная система тормозов. Из названия сразу становится понятным ее предназначение. Но как же она работает?

Для чего нужна ABS

Каждый водитель знает, что во время торможения рано или поздно может наступить момент, когда колеса перестают вращаться и автомобиль начинает идти юзом. Такая ситуация опасна тем, что машина становится неуправляемой. Колеса, которые не вращаются, даже если их повернуть рулем, не смогут изменить траекторию движения автомобиля.

Блокировка колеса возникает тогда, когда сила торможения превышает коэффициент сцепления шины с дорогой. Этот момент возникает каждый раз в разное время и на льду наступит гораздо раньше, чем на сухом асфальте. Поэтому торможение во время гололеда (да еще экстренное!) превращается в весьма сложное задание.

Чтобы облегчить вождение автомобиля в сложных погодных условиях, была разработана антиблокировочная система тормозов.

Как работает ABS

Принцип работы антиблокировочной системы весьма прост – она способна обнаруживать блокировку одного или нескольких колес и, когда это происходит, «отключает» тормоза. Это равносильно тому, как если бы Вы отпустили педаль тормоза. Когда колесо снова начинает вращаться, ABS регистрирует начало вращения и вновь «включает» торможение…

Главная «фишка» всех этих действий в том, что ABS отключает и включает тормоза до 30 раз в секунду! Во время работы системы педаль тормоза дрожит под ногой, а на некоторых автомобилях слышно стрекотание работающих клапанов. При этом колеса продолжают вращаться, автомобиль не теряет управление, а торможение происходит с максимальной эффективностью.

Устройство ABS

Антиблокировочная система тормозов имеет в своем составе весьма скромное количество крупных модулей. В их число входят датчики вращения колес, блок клапанов и управляющий блок. Все.

Датчики вращения служат для определения вращения колеса. Если вращения нет, но автомобиль движется, значит, колесо заблокировано. Сигнал с датчика приходит в управляющий блок, а он включает соответствующий клапан. Клапан перекрывает соответствующую тормозную магистраль, отключая тем самым тормоза. Соответственно, когда колесо начинает вращаться, сигнал идет по той же цепочке, но команда от управляющего блока отключает клапан. Подача тормозной жидкости возобновляется и торможение продолжается.

Антиблокировочные системы делятся на три вида:

1) Одноканальные. Простейшие ABS, способные управлять блокировкой и торможением только на всех колесах сразу. Малоэффективны в случаях, когда колеса разных бортов едут по разным покрытиям (классическая ситуация: под левыми колесами асфальт, а под правыми – лед).

2) Двухканальные. Работают с двумя тормозными контурами по отдельности. Если контуры распределены по бортам, то вращение колес будет регулироваться более эффективно, чем при одноканальной ABS

3) Многоканальные. Воздействуют на каждое колесо индивидуально. Такие ABS наиболее эффективны, поскольку способны управлять любым колесом именно так, как нужно в данный момент времени. Торможение будет отличным, даже если под всеми колесами будут совершенно разные покрытия.

Управляющий блок ABS имеет встроенную систему самодиагностики. Опрос датчиков и определение работоспособности системы обязательно происходит после включения зажигания. В это время на панели приборов обязан светиться специальный указатель. После нескольких секунд он так же обязан

russia-avto.ru

2Янв

Классификация автомобильных масел: Классификации моторных масел по SAE (по вязкости), API, ACEA, ILSAC

Классификация моторных масел — маркировка масел SAE, API, ACEA

В этой статье мы рассмотрим различные системы классификации моторных масел. За время существования двигателей внутреннего сгорания было разработано огромное количество масел, различающихся как по качеству, так и по сфере применения и особенностям использования. Всё это многообразие требовало какого-то упорядочивания, для чего разными автомобильными организациями и были созданы стандарты, позволяющие классифицировать масла в зависимости от их свойств и назначения. Используя эту информацию, можно с лёгкостью подобрать нужное масло для конкретного двигателя, исходя из рекомендаций производителя автомобиля.

Приведём основные системы классификации моторных масел:

  • во-первых, конечно же, SAE J300 – классификация вязкости моторных масел
  • API – классификация качества, или, вернее сказать, эксплуатационных характеристик масла
  • ACEA – европейская классификация, включающая информацию и о сфере применения масла, и о его качестве
  • ILSAC – японо-американская система оценки эксплуатационных характеристик масла
  • OEM-допуски – требования к маслам автопроизводителей
  • ГОСТ 17479.1-85 – рождённый ещё в СССР, однако действующий и по сей день российский стандарт моторных масел

Как видите, различных спецификаций немало, однако основными являются три из них: SAE, API и ACEA. Давайте разбираться, что же они собой представляют.

Классификация вязкости SAE

Данная классификация моторных масел (кстати, трансмиссионных тоже) во всех подробностях описана в статье о вязкости моторного масла. Здесь же скажу вкратце, что она регулирует (как уже, наверное, стало понятно:)) вязкость моторного масла в трёх основных своих состояниях: при запуске двигателя (холодное масло), при его штатной работе (разогретое масло) и при режиме больших оборотов и нагрузках сдвига, так называемый HTHS (перегретое масло). На канистрах эта классификация имеет вид написания xxW-yy (например, 10W-40), где первое число характеризует минимально необходимые условия для запуска двигателя в холодное время года, а второе означает вязкость при штатном режиме работы. Впоследствии во второе число заложили и требования к работе в «форсированном» режиме. Так сказать, два в одном. В некоторых случаях возможно использование этих чисел по отдельности, например, масло с вязкостью 20W и масло с вязкостью 30. Такие масла называют сезонными (условно, «летними» и «зимними»). Буква W означает как раз winter, «зима» по-английски. Как я уже сказал, для исчерпывающей информации по этой системе классификации читайте статью по ссылке, данной выше.

Классификация API

Эта система характеризует различия в эксплуатационных характеристиках моторных масел. Придумана она была организацией с названием American Petroleum Institute, что и отражено в аббревиатуре. В этой классификации содержится два раздела, в соответствии с типами моторных масел. Масла для бензиновых моторов маркируются буквой S (Service), а для дизелей буквой C (Commercial). Есть мнение, что буква S означает spark, то есть воспламенение от искры, а C – это compression – воспламенение от сжатия. Мне эта версия кажется более обоснованной, однако материалы на официальном сайте API недвусмысленно намекают на первый вариант. А жаль.

Далее идёт буква, означающая соответствующие эксплуатационные характеристики (например, SJ, SL, SM, или СD, CE, CF и так далее). Вторые буквы меняются в зависимости от принятия более жёстких требований к качеству масла, чем ближе к концу алфавита буква, тем масло лучше. Это вполне совпадает с хронологическим порядком разработки масел. Первые масла после появления этой классификации моторных масел были промаркированы как SA и CA. Они не содержали присадок, соответственно, имели крайне невысокие характеристики и подходили для автомобилей ориентировочно до 1930 года выпуска (как раз в 1931 году в масла начали добавлять присадки). Кстати, о присадках подробнее можно почитать в статье про состав моторного масла. Станет понятно, из чего складываются высокие показатели масла в работе.

По мере разработки новых стандартов, предыдущие признаются устаревшими. Например, на сегодняшний день (2015 год) актуальны градации для бензиновых двигателей:

  • SN – наиболее современная градация, представлена в октябре 2010 года. Предусматривает лучшую на сегодняшний день защиту от высокотемпературных отложений на поршнях, образование шлама, совместимость с материалами уплотнений. Обеспечивает экономию топлива и сбережение ресурса двигателя, совместимость с системами контроля вредных выбросов в выхлопе и защиту двигателей, работающих на этанолосодержащем топливе вплоть до E85 (марка такого топлива, где содержится 85% этанола и 15% бензина). Кстати говоря, если кто не в курсе, чем занимается масло в машине, рекомендую почитать статью о свойствах моторного масла.
  • SM – для автомобилей 2010 года выпуска и старше.
  • SL – для автомобилей 2004 года выпуска и старше.
  • SJ – для автомобилей 2001 года выпуска и старше.

Более современная ступень градации может использоваться вместо предыдущих.

Для дизельных двигателей:

  • CJ-4 – наиболее современная градация, также представлена в 2010 году.
  • CI-4 – для автомобилей 2002 года выпуска и старше. Удовлетворяет требованиям 2004 года к содержанию вредных веществ в выхлопных газах.
  • CH-4 – для автомобилей 1998 года выпуска и старше.

Все остальные градации являются устаревшими и могут быть без проблем заменены на актуальные в старых автомобилях.

В основном, выпускаемые моторные масла являются универсальными и спокойно могут использоваться как в бензиновых движках, так и в дизелях. В этом случае на этикетке масла указываются и бензиновые, и дизельные градации API через дробь (например, API SN/CF), причём на первом месте указывается градация основного предназначения масла – бензиновое или дизельное. Соответственно, если масло рассчитано только на один тип двигателя, то и спецификация пишется только на этот тип.

На маслах, сертифицированных API можно увидеть вот такие значки, на которых указывается класс (а можно и не увидеть, это необязательный атрибут).

Да, кого-то, наверное, интересует вопрос, а что же за цифра 4 стоит в обозначении СI-4 и других? А это означает, что масло годится для четырёхтактного дизеля. Соответственно, бывают масла и для двухтактных дизелей, правда, класс у них только один – CF-2 (ну, ещё у него был предшественник CD-II, но это уже тема отдельной «жевательной» статьи по классификации API, для «увлечённых», так сказать:)).

Классификация ACEA

Рассмотренные выше стандарты «родились и выросли» в Америке, что может показаться странным, ведь автомобили-то изобрели в Европе. Вот и европейцам в какой-то момент (а именно в 1972 году) пришло в голову создать организацию, регулирующую околоавтомобильную отрасль производства путём выпуска различных стандартов. Скрывалась эта организация за аббревиатурой CCMC (от французского Comité des Constructeurs du Marché Commun – комитет производителей автомобилей общего рынка, что-то вроде того). Логика выпуска масляных стандартов была такая же, как у API, с каждым улучшением различных качеств моторных масел добавляли очередную цифру к буквам G (бензиновые двигатели), D (дизельные двигатели) и PD (дизеля легковушек). А старые постепенно признавались устаревшими. Все эти предания старины глубокой нас интересуют постольку, поскольку именно на основе этой организации в 1996 году родилась ассоциация европейских производителей автомобилей (опять же с французского Association des Constructeurs Européens d’Automobiles – ACEA). Вот классификация этой организации нас и интересует, поскольку любой маслопроизводитель, следящий за своей репутацией, будет проходить сертификацию своей продукции в ACEA и лепить на банки соответствующие обозначения, которые, кстати, выглядят, например, так: A3/B4, A1/B1, C3, E6 и так далее…

Итак, классификация моторных масел ACEA включает в себя четыре раздела, обозначаемые различными буквами:

  • A – масла для бензиновых двигателей
  • B – масла для дизелей легковых автомобилей и малого коммерческого транспорта
  • C – масла со сниженным содержанием золообразующих элементов
  • E – масла для тяжёлых коммерческих грузовиков

Буквой А в 1996 году заменили букву G из стандарта CCMC, а буквой B – классификацию PD (дизельные легковушки и маленькие грузовички, помните?). До 2004 года эти буквы (и масла, ими классифицируемые) существовали по отдельности, но с 25.10.2004 в их объединили в несколько сочетаний вида Ax/By, что подразумевает их универсальное применение. Я приведу актуальные обозначения 2012 года (есть спецификации 2014 года, но в настоящий момент они не вывешены на официальном сайте ACEA, соответственно, их как бы нет:)):

A1/B1 – всесезонные масла с увеличенным интервалом между заменами для бензиновых и дизельных двигателей, чья конструкция предусматривает использование маловязких масел с параметром HTHS равным 2.6 мПа*с для вязкости xW-20 и от 2.9 до 3.5 мПа*с для всех остальных вязкостей. Возможность применения таких масел должна быть прямо указана в документации на машину/двигатель, в противном случае их применение чревато поломкой двигателя. Если кому-то непонятно, что за HTHS такой, рекомендую почитать статью о вязкости моторного масла. Там всё расписано довольно подробно.

A3/B3 – всесезонные масла для высоконагруженных бензиновых и дизельных двигателей и/или с возможностью увеличенного срока замены, там, где это предусмотрено производителем двигателя, и/или круглогодичного использования маловязкого масла, и/или жёстких условий эксплуатации в соответствии с рекомендациями автопроизводителя. Как видим, формулировка довольно расплывчатая (напомню, это перевод текста из официального документа). Если перевести вольно и коротко, то это обычное масло, которое льют в машины, не имеющие рекомендаций к применению остальных классов.

A3/B4 – практически то же самое, что и предыдущий пункт, плюс использование для дизелей с прямым впрыском. Соответственно, легко заменяет предыдущий пункт и более предпочтителен, чем он. Не все чётко понимают, с прямым впрыском у них дизель, или нет:).

A5/B5 – всесезонные масла с увеличенным интервалом между заменами для высоконагруженных бензиновых и дизельных двигателей, чья конструкция рассчитана на использование маловязких масел с параметром HTHS от 2.9 до 3.5 мПа*с. В чём-то перекликается с A1/B1 – там указана HTHS-вязкость для масел xW-20 (самые маловязкие на сегодняшний день), а здесь предусмотрена возможность использования в высоконагруженных двигателях. Так же, как и в A1/B1 возможность применения должна быть прямо указана в документации на автомобиль/двигатель, иначе … сами знаете:).

Вот картинка по поводу взаимозаменяемости этих классов.

В случае необходимости A1/B1 можно заменить на A5/B5 или на A3/B3/B4 (с увеличением расхода топлива). A5/B5 на что-то другое заменять категорически не рекомендуется.

Теперь то, чего не было до ACEA, а именно отдельный раздел «малозольных» масел, маркирующихся буквой C с цифрами 1, 2, 3 и 4. Малозольные масла имеют пониженное содержание сульфатной золы, фосфора и серы (так называемые масла LowSAPS, где SA – сульфатная зола, P – фосфор, а S – сера, ну а Low – их низкое содержание). Понадобились эти масла после того, как выяснилось, что несгоревшие частицы золы в выхлопных газах очень быстро выводят из строя катализаторы (TWC – Three Way Catalyst, трёхканальный катализатор) у бензиновых машин и сажевые фильтры (DPF – Diesel Particulate Filter) у дизелей. Так что тем, у кого в машинах имеются такие девайсы, использовать нужно именно малозольные масла (опять же смотрим в документацию на машину).

  • C1 – всесезонное масло для высоконагруженных бензиновых и дизельных двигателей, оснащённых катализатором или сажевым фильтром, требующих использования маловязких малозольных масел с параметром HTHS не меньше 2.9 мПа*с. Увеличивают срок службы DPF и TWC и обеспечивают экономию топлива. Содержание серы – 0,2%, сульфатной золы – 0,5%, фосфора – 0,05%. Эти масла имеют самый низкий уровень зольности, могут не подходить для использования в некоторых типах двигателей (то есть, в тех, где такое масло не прописано в документации).
  • C2 – ровно то же самое, что и C Разница только в количестве зольных элементов. Здесь больше серы (0,3%), фосфора (0,09%) и сульфатной золы (0,8%).
  • C3 – отличается от первых двух минимальной HTHS- вязкостью на уровне 3,5 мПа*с, серы и сульфатной золы столько же, сколько в C2, фосфора 0,07 – 0,09%.
  • C4 – HTHS-вязкость также 3,5 мПа*с, серы 0,2%, фосфора – 0,09%, сульфатной золы 0,5%.

Видно, что C2 и С3 отличаются бо́льшим содержанием зольных элементов, поэтому их можно назвать «среднезольными». C3 и C4, в свою очередь имеют бо́льшую HTHS-вязкость. Нигде не написано про увеличенный интервал замены, в отличие от A и B разделов, так что малозольные масла нужно менять чаще. Очевидно присадки, ответственные за увеличение срока использования масла, как раз и содержат зольные элементы. Убрали их и лишились одного из преимуществ.

Переходим к коммерческой технике, то есть двигателям, стоящим на больших магистральных грузовиках. Почему для них нужно особенное масло, можно почитать в статье о типах моторных масел. Итак:

E4 – всесезонное масло с отличным контролем чистоты поршней, износа, сажевого загрязнения и стабильными смазывающими свойствами. Рекомендовано для двигателей от Евро 1 до Евро 5 включительно, для работы в жёстких условиях, например, значительно увеличенных пробегах между заменами масла (согласно рекомендациям автопроизводителя). Подходит для дизелей без DPF, некоторых двигателей с системой EGR (повторное сжигание выхлопных газов) и некоторых – с системой SCR (снижение выбросов оксидов азота). В любом случае смотрим рекомендации производителя автомобиля.

E6 – отличается от предыдущего пункта тем, что соответствует стандарту Евро 6, подходит для двигателей с EGR, с сажевыми фильтрами (он же DPF) или без них и с системой SCR. Очень рекомендуется для машин с сажевыми фильтрами, поскольку разработано специально для использования с малосернистым топливом.

E7 – всесезонное масло с эффективным контролем чистоты поршней, полировки гильз цилиндра. Также имеет отличные противоизносные характеристики, нейтрализацию частиц сажи и вязкостную стабильность. Рекомендовано для двигателей с допусками от Евро 1 до Евро 5 включительно, для работы в жёстких условиях, например, увеличенных интервалах между заменами масла (согласно рекомендациям автопроизводителя). Подходит для моторов без DPFа, большинства моторов с EGR и большинства моторов с SCR NOx. Конкретнее, смотрим рекомендации…

E9 – всесезонное масло с эффективным контролем чистоты поршней и полировки гильз. Также имеет отличные противоизносные характеристики, очень хорошую нейтрализацию частиц сажи и вязкостную стабильность. Рекомендовано для двигателей Евро 1 – Евро 6, для работы в жёстких условиях, например, увеличенных интервалах замены масла. Подходит для машин с сажевыми фильтрами или без них, для большинства двигателей с EGR и SCR. Настоятельно рекомендуется для использования с сажевыми фильтрами, разработано специально для использования с малосернистым топливом.

Обобщая, Е4 и Е7 годятся для машин без DPF, между собой отличаются рекомендациями к использованию с EGR и SCR. В E7 предусмотрено более низкое минимальное TBN (щелочное число), и, соответственно, более низкие нормы чистоты поршней и полировки гильз, поскольку, как правило, более низкое щелочное число означает меньшее количество присадок в масле. На E4 можно дольше ездить до замены при прочих равных условиях (тоже следствие меньшего количества присадок в E7).

E6 и E9 подходят для DPF (сажевых фильтров), как следствие, удовлетворяют стандарту Евро 6. Между собой отличаются возможностью увеличения интервала замены. E6 «значительно увеличивает», E9 просто «увеличивает». Также у E9 более низкие нормы по чистоте поршней и полировке гильз, зато меньше износ вкладышей, колец и подшипников.

Классификация ILSAC

Американцы вместе с японцами разработали на базе API систему стандартов для пассажирских автомобилей (то есть аналог категории S в классификации API), которая называется ILSAC (как обычно, по имени выпускающей организации — (International Lubricant Specification Advisory Committee, Международный Консультативный Комитет по техническим требованиям к смазочным материалам). В них настолько много общего, что они даже имеют один значок соответствия масла текущему (то есть не устаревшему) стандарту ILSAC/API, так называемый Starburst.

В буквенно-цифровом обозначении классы ILSAC выглядят таким образом: GF-1, GF-2 и так далее. На данный момент (2015 год) наиболее современным и единственным не устаревшим является GF-5, соответствующий SN по классификации API. Как и в API наиболее современная ступень градации включает в себя требования по всем предыдущим, соответственно, может быть использована вместо них.

Допуски производителей автомобилей (OEM)

Помимо общих стандартов, призванных унифицировать требования к маслам для улучшения взаимозаменяемости и упрощения выбора, существуют требования автопроизводителей (Original Equipment Manufacturers). Логично предположить, что общие стандарты выросли именно на основе этих требований, иначе в них не было бы смысла. Поэтому в абсолютном большинстве случаев масло, имеющее соответствующую классификацию ACEA, подходит и по OEM-требованиям. Так что во многом получение отдельного одобрения производителя – это своего рода маркетинговый ход, причём очень эффективный, поскольку несмотря на все теоретические выкладки об идентичности масел я первый порекомендую заливать масло с допуском OEM, если это указано в качестве обязательного условия в технической документации:). Здесь, кстати, уместно будет сказать, что автопроизводители как правило не производят масла сами, а заказывают их изготовление у масляных премиум-брэндов, поэтому банка с маслом, например, Ford или GM (или любым другим OEM-названием), скорее всего, содержит в себе Castrol или что-то ещё из первой пятёрки.

Наиболее распространены допуски производителей Mercedes (имеет вид, например, MB 229.1), Volkswagen (VW 503.00), BMW (BMW Longlife-01), General Motors (GM-LL-A-025) и Ford (Ford WSS M2C913C). Допуски в скобках – не единственные, они даны просто для примера. Кроме этого свои требования есть у Renault и Fiat, у многих (если не у всех), производителей коммерческой техники (например, Man, Volvo и другие), даже у брэндов, производящих трактора и специальную технику (JCB, CAT, John Deere и другие). С технической точки зрения допуски разных производителей часто копируют себя, имея одинаковые или близкие требования с разными обозначениями, хотя это не исключает и каких-то эксклюзивных требований в некоторых случаях. Описывать все допуски – дело неблагодарное, поскольку объём текста получится запредельный. Возможно позже я выложу информацию отдельно по каждому производителю, а пока вот соотношение основных допусков ведущих производителей по смыслу применения масла

ГОСТ

Никак не получится пройти мимо нашей родной советско-российской системы классификации масел. Несмотря на то, что действующая система обозначений была введена в далёком 1987 (ГОСТ 17479.1-85) году, действует она до сих пор, и масла отечественных производителей с маркировкой согласно этому ГОСТу довольно бодро уходят с прилавков автомагазинов.

Примечателен ГОСТ тем, что в рамках одного обозначения описана и вязкость (аналог SAE), и качество (аналог API). Маркировка масла имеет такой вид: М-5з/12-Г, где «М» означает моторное масло, 5з – зимняя вязкость (буква «з», как и W в классификации SAE обозначает «зиму»), 12 – рабочая («летняя») вязкость, Г – показатель уровня эксплуатационных свойств масла. Наиболее востребованы сезонные (то есть не оговаривающие вязкость при отрицательных температурах) масла M-10Г2(к), и М-10Д(м), поскольку они в своё время были разработаны для КамАЗов (буква «к» в названии), и МАЗов (буква «м»), и похоже, до сих пор вполне устраивают пользователей соответствующего грузового автопарка.

Приводить значения вязкости я не буду, лучше укажу примерное соответствие ГОСТовской маркировки и SAE:

Такое же соответствие по эксплуатационным свойствам ГОСТ и API:

Видно, что кроме букв АБВГДЕ в обозначении присутствуют цифры 1 и 2. Из соответствия значений ясно, что цифра 1 указывает на применение в бензиновых моторах, 2 – в дизелях, а буква без цифр подразумевает универсальное применение моторного масла. Например, то же М10Г2(к) предназначено только для дизелей, а М10Д(м) – универсальное, несмотря на то, что льют его в основном, в турбированные дизельные движки.

Под занавес скажу, что это не единственные существующие классификации моторных масел, например, есть японские стандарты JASO для двух- и четырёхтактных мотоциклов, есть классификация NMMA, регулирующая качество масел для водномоторной техники, много чего ещё есть. Однако все системы, имеющие широкое употребление в нашей стране, я здесь более-менее описал.

Характеристики моторных масел

1. Разница между терминами свойств, классификации и характеристик моторных масел.

Любопытно, что по запросу «характеристики моторных масел» Яндекс вываливает кучу статей, где после традиционного сео-обыгрывания ключевой фразы в половине случаев текст уходит в сторону классификации масел по API, ACEA, SAE и всяким другим стандартам оценки качества и применяемости. Тем, кому это и нужно могу посоветовать почитать статью о классификации моторных масел.

Другая половина начинает рассказывать о свойствах, присущих маслам, что тоже близко, но имеет немного другой смысл. Вот статья о свойствах моторных масел.
В моём понимании характеристики — это количественное выражение свойств масла. Так сказать, свойства, выраженные «в попугаях», т.е. физических величинах или коэффициентах, имеющих числовое выражение. Например, вязкость — это свойство масла. А величина кинематической вязкости при 100С (равная, скажем, 14) — это уже характеристика.
В общем доступе мы можем увидеть несколько характеристик моторных масел, как правило, они указываются в так называемых TDS (Technical Data Sheet — лист технических данных). Вот эти характеристики:

  • кинематическая вязкость
  • динамическая вязкость
  • индекс вязкости
  • сульфатная зольность
  • щелочное число
  • температура застывания
  • температура вспышки
  • плотность

2. Кинематическая вязкость, динамическая вязкость, индекс вязкости.

Вязкость — наверное, основная характеристика, описывающая смазывающую способность масла в работающем двигателе (а для чего же мы его туда льём:)). Вот отдельная статья по вязкости моторного масла для не в меру любознательных:). Остальным вкратце скажу, что в моторных маслах фиксируются два разных вида вязкости: динамическая и кинематическая. Динамическая вязкость используется для характеристики масла в холодном моторе, т.е. при запуске в зимних условиях. Она, кстати, может не указываться в TDS, поскольку о её размере свидетельствует соответствующий класс зимней вязкости (например, 5W, или 10W). Таблицу значений можно найти вcё в той же статье по классификации моторных масел. Чем цифра меньше, тем лучше. Для примера: Динамическая вязкость масла Shell Helix Ultra 5w-40 при -35С равна 19300 сантиПуазам (это такие миллиПаскали, умноженные на секунду в системе СИ)

Кинематическая вязкость — это про масло в работающем моторе. Обычно её дают для температуры 100С (14 сантиСтоксов, плюс-минус) и 150С. Иногда встречаются показатели при 40С (эта температура характерная для показателей гидравлических масел, однако у Мобила я встречался с ней для грузового моторного масла). Здесь наоборот, чем выше цифра, тем лучше смазываемость (правда, за счёт незначительного увеличения расхода бензина).
Индекс вязкости — безразмерный коэффициент, характеризующий то, насколько изменяется вязкость при изменении температуры. В идеале масло должно быть не слишком густое в холоде и не слишком жидкое в нагретом состоянии, т.е. густота масла должна меняться как можно меньше. Так вот, чем выше цифра индекса вязкости, тем ближе масло к этому идеалу. Для синтетических моторных масел эти цифры находятся где-то в районе 150-180.

3. Сульфатная зольность, щелочное число.

Эти характеристики говорят нам о химической составляющей масла. Для начала разберёмся с сульфатной зольностью. Бытует мнение, что эта характеристика говорит о количестве присадок в масле и, соответственно, о его качестве. Строго говоря, это неверно, поскольку сейчас существует немало беззольных присадок. А на самом деле это число обозначает количество неорганических солей (золы), остающихся после сгорания/выпаривания масла. Необязательно это сульфаты, просто ими (читай «серой» в их составе) пугают алюминиевые двигатели с покрытиями, боящимися серной кислоты. Если вкратце, зола портит сажевые фильтры у дизелей и каталитические нейтрализаторы у бензиновых машин, но это если машина жрёт масло. В любом случае количество серы в топливе гораздо более критично, чем в масле. Для полнозольных масел показатель зольности >1% от общей массы.У малозольных 0.5 — 0.9% (они, в свою очередь делятся на собственно малозольные и среднезольные масла с границей около 0.5 — 0.6% от массы).
Общее щелочное число — характеристика того, насколько долго сможет масло нейтрализовывать кислоты. Физически это количество гидроксида калия (KOH) эквивалентного по нейтрализующему воздействию пакету присадок в данном масле. Т.е. eсли TBN (Total Base Number – общее щелочное число) масла равен 7.8, то содержащиеся в нём присадки обладают такой же нейтрализующей способностью, как 7.8 мг KOH на грамм масла. Чем больше это число, тем дольше масло будет сопротивляться процессам окисления (можно проехать побольше до замены масла).

4. Температура застывания, температура вспышки, плотность.

Сразу скажу, температура застывания — величина довольно-таки бесполезная в практическом плане, основной является температура прокачиваемости, которую нам не показывают в явном виде. До того как потерять текучесть (застыть) масло перестаёт прокачиваться через фильтр. Разница между этими двумя температурами должна быть около 5 — 7С. В неявном виде она заложена в показателе зимней вязкости, например, 10W. Соответствие этому классу вязкости предполагает способность масла прокачиваться при температуре -30С. Численно динамическая вязкость для этого должна быть не больше 60000 сПуазов при такой температуре. Класс вязкости 0W обуславливает такую вязкость при -40С.

Интересно, что у Shell Helix Ultra 5W-40 температура застывания, указанная на официальном сайте Shell равна -45С, тогда как у 0W-40 тот же параметр равен -42С. Получается, что в первом случае разница между температурой предельной прокачиваемости и температурой застывания 10С, а во втором только 2С. При этом указаны данные динамической вязкости этих масел для своих классов: 5W-40 – 19300 сПуазов при -35С, 0W-40 – 31900 сПуазов при -40С. Как видим, обе цифры гораздо лучше предписанного стандартом показателя в 60000 сПуазов.

Температура вспышки — это температура, при которой масла испарилось настолько много, что если в эти пары сунуть источник огня, то эти пары загорятся (если источник огня убрать, то погаснут). То есть полезная информация от этой характеристики — это то, как хорошо (или плохо) будет испаряться масло во время работы. В цифрах это показатель гуляет от 210 до 250, плюс-минус лапоть. При нормальной работе масло, конечно же, не должно иметь такую температуру (вспоминаем про вязкость при 150С, как ориентир нормальных температур в современных движках), однако масло с температурой вспышки в 210 градусов при 150С будет испаряться активнее, чем масло с Т вспышки 250 градусов. Испаряясь масло в основном попадает в систему вентиляции картера, оттуда прямиком в камеру сгорания (в лучшем случае через маслоуловитель, который ловит не всё масло). Так что по этой характеристике можно судить о расходе масла «на угар». А ещё испаряются в первую очередь самые лёгкие фракции, так что масло со временем меняет свои физические свойства. Вообще для испаряемости есть отдельный показатель, именуемый Noack, но в обычной ТДСке его не встретишь.
Плотность — говорит нам о том насколько много летучих фракций в масле. При высоком испарении плотность будет увеличиваться. С другой стороны, если мы видим небольшую плотность при высокой температуре вспышки (т.е. низкой испаряемости), можно сделать вывод о том, что в этом масле качественная синтетическая база.

5. Итого.

Так сказать, выводы по статье вкратце:

  • Характеристика — количественное выражение того или иного свойства масла. Можно померить и сравнить с другими маслами.
  • Вязкость — зимняя, характеризует способность масла обеспечить запуск движка в мороз (динамическая вязкость) и рабочая (НЕ летняя) (кинематическая вязкость), говорит нам о качестве смазывания движка. Гуще — лучше. Индекс вязкости — изменение вязкости от температуры. Число больше — изменение меньше — лучше.
  • Зольность плоха для катализаторов и сажевых фильтров у дизелей, щелочное число означает ресурс масла по нейтрализации кислот.
  • Температура застывания, как и температура вспышки (и плотность), не имеет практического значения, но позволяет сделать некоторые выводы о составе масла.

Классификация автомобильных масел

Классификация автомобильных масел, тема, которая интересует многих людей. Но она очень обширная, и поэтому сложно раскрыть ее в одной статье, но ничего нет невозможного, поэтому «поехали».

Классификация автомобильных масел происходит по определенным параметрам, которые имеют свою, отдельную, свойственную только им классификацию.

I. Первый такой параметр, это состав основы масел.

А это синтетическая основа, минеральная основа или полусинтетическая основа. Соответственно отсюда и классификация автомобильных масел, синтетические, минеральные и полусинтетические масла.

Конкретно о каждом виде масел мы будем говорить в следующих статьях.

II. Следующее, это классификация автомобильных масел по вязкости.

Знающие люди называют это классификация по аббревиатуре SAE.

Данная классификация автомобильных масел пришла к нам из Америки и разработана она официальным Обществом Автомобильных Инженеров США.

Называется она SAE J300.

Смысл спецификации обозначений вязкости по данной классификации выражается в том, что чем больший числовой показатель, который находящийся в названии масла, тем больше его вязкость, к примеру, летнее масло SAE 40 или масло SAE 10.

Так же масла по классификации SAE J300 делятся на всесезонные масла, летние и зимние.

Что бы отличить зимние автомобильные масла от остальных, в их названии была введена буква «W», к примеру, SAE 10W.

Летние же автомобильные масла обозначаются без букв, к примеру, SAE 20.

Всесезонные автомобильные масла имею в названии, как цифры, так и буквы, к примеру, SAE 10W/40 или SAE 10W-40.

Но тут не все так просто, как кажется, и классификация автомобильных масел по SAE J300 подразумевает в себе еще ряд параметров и терминов, которые сложны для понимания обычному человеку, да и в принципе и не нужны, так как на общее понимание классификации автомобильных масел это не влияет.

Допустим, зачем обычному водителю знать самое низкое значение кинематической вязкости масла при температуре 100 градусов по Цельсию.

Хочется лишь сказать, что на цифру, которая стоит перед буквой W следует обращать внимание, так как чем меньше ее показатель, тем вязкость автомобильного масла тоже меньше при низкой температуре.

Это обеспечивает при морозе хорошую прокачиваемость масла по всей масляной системе и как следствие происходит лучший холодный пуск двигателя.

И наоборот, чем цифровой показатель после буквы W больше, тем вязкость масла увеличивается с повышением температуры, а это обеспечивает хорошую смазываемость летом в жаркую погоду.

Итак, подведем небольшой итог по классификации автомобильных масел по классу SAE.

Данный класс показывает температуру, в пределах которой автомобильное масло будет гарантировать:

1. Для всесезонных и зимних автомобильных масел.

  • — проворачивание двигателя;
  • — полную прокачку масла по системе, особенно на холостом ходу, ликвидация такого явления, как сухое трение, которое возникает на первом этапе запуска двигателя.

2. Для всесезонных и летних масел, гарантированное смазывание в летний период эксплуатации автомобиля при больших длительных нагрузках.

Ниже показана таблица, из которой наглядно видно, при каких температурных режимах рекомендовано использовать то или иное автомобильное масло.

Более подробную информацию про классификацию моторных масел по SAE можно получить здесь.

III. Следующая классификация автомобильных масел, это классификация API.

Это классификация автомобильных масел была разработана Американским институтом нефти. Она делится на две категории.

Смотрите скриншот.

Буква «S» обозначает категорию масла, а буква «С», обозначает его эксплуатационные свойства.

В обозначении масла после букв S и C можно видеть еще одну букву D, F и другую.

Вторая буква обозначает критерии качества масла, чем дальше эта буква от начала английского алфавита, тем лучше качество масла, то есть тем выше его эксплуатационные свойства.

Классификация автомобильных масел для дизельных двигателей делятся еще по назначению для 2- х тактных и 4-х тактных двигателей.

К примеру, для 2 – х тактных — CD-2, CF-2, а для 4 – х тактных CF-4, СН-4 и CG-4.

Если автомобильное масло применяется во всех типах двигателей (бензиновых и дизельных), то это универсальное масло. Такие масла имеют немного другое обозначение, к примеру, CD/SF или SF/CC.

Если впереди стоят буквы SF, как в примере с маслами SF/CC, то это масло предпочтительней использовать в бензиновых двигателях. А если впереди стоят буквы CD, как в примере с маслом CD/SF, то такие масла лучше использовать в дизельных двигателях.

Так же существуют энергосберегающие автомобильные масла. Как правило, такие масла применяются на бензиновых двигателях и имеют дополнительное обозначение EC (энергосберегающие).

Но стоит заметить, что многими производителями еще до сих пор выпускаются автомобильные масла, которые не соответствуют описанным выше классификациям. Причина в том, что еще существует много старых автомобилей, которые эксплуатируются на старых видах масел, а если есть спрос на такие масла, то есть и предложение.

Так же следует знать, что по рекомендации классификации API маслом категории «S» имеющее высший класс, можно заменять масло у которого класс ниже.

Классификация автомобильных масел по спецификации API для бензиновых двигателей.

Классификация автомобильных масел по спецификации API для дизельных двигателей.

IV. Классификация автомобильных масел по ACEA.

Данная классификация автомобильных масел была введена с 01.01.1996 года Ассоциацией европейских производителей автомобилей.

ACEA постоянно обновляется. Сейчас Вам представлена ACEA 2008, которая и является действующей на данное время. Принята она была 22 декабря 2008 года.

В связи с тем, что конструкция автомобилей, которые произведенные в Европе, и условия их эксплуатации, имеют отличия от Американских, принято считать, что двигателя произведённые в Европе отличаются от Американских.

Отличия заключаются в меньшей массе, но при этом большей мощностью (удельной), возможностью развивать большие обороты на форсированных режимах работы.

При этом городские режимы эксплуатации в странах Европы принято считать более жесткими, чем в Америке.

Поэтому, требования к моторным маслам применяемых на Европейских автомобилях, более жесткие, чем к автомобильным маслам применяемых на Американских автомобилях.

Поэтому стандарты API и ACEA даже не подлежать сравнению, так как сильно отличаются между собой.

По классификации ACEA автомобильные масла делятся на три класса.

  1. А/В – под данную классификацию попадают дизельные легковые автомобили и грузовики, а так же все бензиновые двигатели.
  2. С – масла по своим эксплуатационным качествам совместимы с газа нейтрализаторами.
  3. Е – автомобильные масла для мощных грузовых автомобилей с дизельными двигателями.

На скриншотах подробно расписано назначение масел по классификации ACEA, и типы двигателей на которых они применяются.

V. Классификация автомобильных масел по ГОСТ.

Классификация автомобильных масел по ГОСТ 17479.1-85 подразумевает использование в их названии буквы, которые раскрывают характеристики и назначения самого масла.

  1. Буква М, обозначает, что масло моторное.
  2. К примеру, возьмем масло 6з/10. Из разделенных дробью чисел становится понятно, что масло всесезонное, где цифра 6 зимний класс вязкости, а цифра 10 летний класс вязкости. Буква «з» указывает, что в масле присутствует загущающую присадку.
  3. Теперь рассмотрим пример масел с буквами от А до Е. Возьмем масло М-4з/8-В2Г1. Понятно, что буква «М» обозначает, что масло моторное. Буква с цифрой «В2» обозначает, что масло для среднефорсированных дизельных двигателей. Буква с цифрой «Г1» указывает на то, что это масло для высокофорсированных двигателей работающих на бензине.

Ниже на скриншотах вы можете подробнее просмотреть классификацию автомобильных масел по ГОСТ.

VI. Классификация автомобильных масел от производителей автомобилей.

Дело в том, что классификация моторных масел по API или ACEA включает в себя основные требования к моторным маслам, включая и наличие присадок в них.

Но все же по причине наличия сильных конструктивных отличий в двигателях от разных производителей, режимы работы данных двигателей сильно отличаются. Поэтому производители автомобилей выпускают автомобильные масла именно для своих моделей авто.

Что бы было возможно разобраться в спецификации таких автомобильных масел, большинство производителей в их названии используют уже знаковые нами классификации автомобильных масел, как API или ACEA.

Но случаются ситуации, когда масло выпускается под собственной, ни кем неповторимой спецификацией.

Для того что бы разобраться в этой спецификации нужно изучить руководство по эксплуатации вашего автомобиля.

Как мы видим, классификация автомобильных масел это довольно сложная тема для изучения обычному обывателю, который ни когда не имел дела с автомобильными маслами.

Поэтому важно, с помощью специалиста, один раз правильно подобрать для своей машины автомобильное масло нужной классификации и в дальнейшем использовать только его.

Тогда не будет необходимости промывать двигатель автомобиля и менять автомобильное масло в таком случае станет на много проще.

Видео.

Классификация моторных масел SAE, подбираем правильные масла

Классификацией моторных масел SAE водители интересуются не всегда, как правило это происходит перед заменой масла в двигателе, и то, при условии, что водитель делает это самостоятельно.

Но все же в данном вопросе стоит разбираться, так как правильно подобранное по классификации SAE масло сможет значительно продлить срок службы двигателя автомобиля.

Да, кстати, если Вы решили провести взаимозамену моторных масел с разной классификацией по SAE, то не забудьте промыть двигатель автомобиля.

Вязкость моторного масла

Моторное масло нужно для того, чтобы не допустить сухого истирания деталей в работающем двигателе автомобиля и быстрого их износа.

Масло должно иметь постоянные характеристики, при этом температура двигателя непостоянна. В работающем двигателе температура масла может иметь показатель от 140 до 150 градусов. Самая главная характеристика моторного масла — это вязкость масла.

Этот параметр определяет свойство масла сохранять текучесть при нахождении на поверхности деталей во время работы двигателя.

Семь классов моторных масел

Американской ассоциацией автомобильных инженеров была разработана классификация моторных масел (в основе показатель степени вязкости для различных рабочих температур, при которых сохраняется безопасность работы мотора).

Все масла, согласно международной классификации, разделены на 7 классов: три летних класса и четыре — зимних.

У сезонных масел двойное обозначение (скажем, 15W-40, 20W-40). Аббревиатура SAE на этикетке масла обозначает показатель вязкости.

Далее идут цифры, которые разделяет тире, и английская буква W, которая обозначает – зима (Winter).

Первые цифры в записи 15W-40 означают, что мотор двигателя можно запустить при температуре -25С. Чтобы вычислить эту цифру нужно вычесть от цифры, которая стоит перед буквой W значение 40.

Получив разность этих чисел, мы будем знать минимальное значение температуры, при котором двигатель будет работать, не изнашивая деталей.

Если от цифры 15 (перед W) вычесть число 35, разность этих чисел будет обозначать минимальное значение температуры запуска двигателя.

На этом конкретном примере этот показатель будет равен -20С, это означает, что при этой температуре можно запустить двигатель.

Первая цифра показывает, что это масло для зимнего использования (5-15W является зимним маслом).

Если эта цифра имеет низкий показатель, значит, масло производили специально, чтобы использовать в условиях крайнего севера (0W – особое масло для северных районов). Цифра после тире — это показатель высокотемпературной вязкости.

Этот комплексный параметр обозначает наибольшую и наименьшую вязкость масла при прогретом работающем моторе.

Чем это значение выше, тем вязкость больше. Для специального использования предназначено масло с показателем выше 140. Если второе значение выбрано не правильно, это повлияет на износ двигателя.

Полезно знать про допуски и спецификации моторных масел VW (фольксваген), Acea, Форд, Мерседес, Рено, Тойота, Нисан, BMW, Ауди, Мазда, Митсубиси, Шкода.

Характеристику масла нужно читать на упаковке. Современные синтетические масла могут иметь вязкость 10W-60, 10W-40, 20W-60, 15W-50. Необычную вязкость могут иметь минеральные масла (например, 10W-30).

Температурные режимы работы популярных марок моторных масел по SAE.

Если автомобиль часто и подолгу используется, многие автолюбители выбирают масла, имеющие летний индекс от 50 до 60 градусов.

Но эти масла выпустили не так давно и предназначены они для спортивных автомобилей современного производства.

У новых спортивных машин двигатель испытывает большую нагрузку, обороты мотора тоже высокие, поэтому и температуры высокие.

Спортивное масло, имеющее высокий индекс вязкости не даст никакого преимущества, а масляная пленка на деталях двигателя может быть разрушена, это приведет к быстрому износу деталей или поломке.

Подведя итог, можно сказать, что классификация моторных масел SAE имеет большое значение при выборе последних для той или иной марки автомобиля.

Важно знать — Что такое HTHS моторных масел.

Если Вы хотите, чтобы двигатель вашей машины всегда работал без перебойно, то подбирайте для него только правильные масла.

маркировка моторных масел, расшифровка и характеристики

Каждый автолюбитель знает, что залог эффективной и стабильной работы двигателя внутреннего сгорания – использование качественной моторной смазки. Но широкое разнообразие защитного материала порой вводит в заблуждение и затрудняет выбор. Классификация моторных масел призвана облегчить поиск нужной жидкости.

Попробуем разобраться, какие классификации существуют и о чем их маркировка может поведать автолюбителю.

Классификация моторных масел по химической основе

Первым делом разберемся, какие бывают моторные масла по химическому составу. Выделяют три основные группы автомасел: минеральные, полусинтетические и синтетические.

Сравнение синтетики и минералки

Минеральные полностью состоят из натуральных ингредиентов. Они производятся путем прямого перегона нефтепродуктов. Их использование рационально в новых двигателях, не предназначенных для работы в условиях сильных перегрузок. Минералка идеально подходит для умеренного климатического пояса, где сезонные температурные перепады практически не заметны. Такая особенность объясняется невозможностью масла поддерживать стабильное рабочее состояние в высоко- и низкотемпературных условиях: при отрицательных температурах минеральная основа подмерзает и перестает равномерно циркулировать в силовой установке, при положительных — обретает высокую текучесть и быстро испаряется. Периодичность замены такого масла варьируется в пределах 5-7 тысяч километров пробега (при условии, что автомобиль не подвергается большим перегрузкам). Основные преимущества таких автомасел заключаются в доступности и их низкой стоимости. Отрицательной стороной, помимо невозможности использования жидкости в условиях повышенных нагрузок, является большое скопление вредных для окружающей среды примесей, содержащихся в выхлопных газах. Обозначение минеральной основы на этикетках канистр указывается редко.

Полусинтетические масла в своем составе имеют натуральные и ненатуральные элементы. Они производятся путем синтеза нефтепродуктов и специальных химических присадок, основная роль которых заключается в повышении ресурса силового агрегата автомобиля.

Присадки позволяют сохранять первоначальные свойства горюче-смазочного материала в течение продолжительного времени, а также позволяют ему противостоять температурным перепадам. К основным недостаткам полусинтетики относится ее «минеральная сторона»: нефтепродукты могут давать осадок или нагар, загрязняя тем самым рабочую площадь. Масло подходит для новых бензиновых и дизельных двигателей. Также его использование допустимо и в моторах, которые выработали небольшой ресурс.

Этапы производства моторного масла

Синтетическая основа состоит из ингредиентов, которые не встречаются в чистом виде в природе. Процесс производства синтетики подразумевает проведение сложного молекулярно-химического синтеза, направленного на повышение эксплуатационных свойств защитного материала. Такое масло не оставляет нагара и не загрязняет рабочую смесь. Более того, в его составе присутствуют моющие присадки, которые бережно очищают двигатель от грязи и сажи. Если вы привыкли к спортивному стилю вождения или проживаете в регионе, славящемся резкими температурными перепадами, то «баловать» своего железного друга лучше качественной синтетикой. Она не разжижается, не густеет от времени и климатических скачков, а позволяет повышать ресурс мотора там, где обычная минералка уже полностью бы «потеряла над собой контроль». Периодичность замены синтетики может доходить до 15 тысяч километров пробега. При этом ее использование допустимо как в новых, так и старых силовых агрегатах. О том, что жидкость в канистре относится к синтетике, информирует соответствующая надпись на этикетке.

Определяющим параметром при выборе моторной жидкости по химической основе должно выступать техническое состояние мотора.

Классификация моторных масел по SAE

Характеристики моторных масел напрямую зависят от степени их вязкости. В связи с этим была разработана международная классификация моторных масел SAE. Она позволяет создавать градацию автомобильных жидкостей на основании степени их текучести и устойчивости к высокотемпературным условиям.

Согласно такой классификации, все автомасла разделяются на три группы: зимние, летние и всесезонные.

Усредненные диапазоны работоспособности масел

Обозначения зимней группы включают в себя цифру и букву W рядом с ней. Сама цифра идентифицирует низкотемпературный предел, до достижения которого ГСМ сохраняет свои потребительские свойства. Буква W символизирует зимнее время года. Такие жидкости имеют высокую степень текучести, которая позволяет им мгновенно распределяться по рабочей поверхности холодного мотора, обеспечивая ему легкий запуск. При температурах выше 0 градусов по Цельсию использовать такую жидкость нельзя – перегрев вызовет еще большую текучесть, в результате чего жидкость просто начнет просачиваться сквозь сальники и прокладки, оставляя двигатель без должной защиты.

Летнее моторное масло в своей маркировке содержит только двузначные цифры. Данные цифры условно обозначают высокотемпературный предел, после достижения которого наступает ухудшение технических параметров масла. Летняя группа имеет высокую степень вязкости, что позволяет предотвращать чрезмерную текучесть ГСМ в условиях положительных температур. При температуре ниже 0 происходит увеличение индекса ее тягучести, поэтому использование летнего масла в зимний период попросту невозможно.

Международными стандартами предусмотрена и третья группа горюче-смазочных жидкостей – всесезонная. Данная категория является наиболее рациональной с точки зрения ее использования: автолюбителям не придется изучать прогноз погоды на ближайшие дни, чтобы подгадать, когда производить сезонную замену.

Распознать универсальное автомасло просто: на его этикетке указывается маркировка, содержащая два числа и букву между ними. Объединение летнего и зимнего значений информирует автовладельца о возможности круглогодичного использования масляной жидкости: первая цифра указывает на диапазон отрицательных температур, вторая – на диапазон положительных.

Зная, какая расшифровка у моторных масел, вы сможете безошибочно распознавать их на прилавках автомагазинов.

Классификация моторных масел по API

Маркировка моторных масел по классификации API выполняет сразу три роли:

  1. Она информирует автовладельца о том, к какому типу двигателя применима жидкость.
  2. Сообщает об эксплуатационных характеристиках моторного горюче-смазочного материала.
  3. Предупреждает, в двигателях какого года выпуска может использоваться такая смазка.

Маркировка моторных масел состоит из следующих обозначений:

Стандарт API

  • буквенный код ЕС (может не прописываться), стоящий после наименования классификации API, указывает, к какому классу энергосберегающих моторных жидкостей относится данный продукт.
  • римская цифра после аббревиатуры информирует о возможности экономии топлива.
  • буквы «С» или «S» подразумевают дизельные и бензиновые движки, соответственно.
  • после букв «С» или «S» идут буквы от А до N, характеризующие класс качества моторной жидкости. И чем дальше классификатор удален от начала алфавита, тем выше качество горюче-смазочного материала.

Узнать, что означают буквенные коды классификации моторных масел API, можно из приведенной ниже таблицы.

Классификация моторных масел по ACEA

Еще одна классификация моторных масел была разработана Ассоциацией европейских производителей автомобилей. Стоит отметить, что производители моторных жидкостей перед стартом продаж нового продукта на европейском рынке должны в обязательном порядке получить сертификат ACEA.

Маркировка моторных масел дает представление не только о том, в каком типе двигателя оно может применяться; расшифровка показывает, экономит ли смазка расход топлива или нет.

На емкостях двигательной жидкости можно найти обозначения с буквами А, В, С или Е:

Моторное масло в двигателе

  • Буква «А» означает, что применение масла рассчитано на бензиновый двигатель.
  • Буква «В» говорит о том, что заливается жидкость в дизельные моторы легковых автомобилей.
  • Буква «С» указывает на использование масла в двигателях (бензиновых и дизельных), с установленным катализатором.
  • Буква «Е» означает, что ГСМ применим для грузовых авто, оснащенных дизельной силовой установкой.

Помимо буквы в маркировке ACEA присутствуют также и цифры.

Выделяют десять основных классов моторных продуктов по классификации ACEA:

  • А1/В1 — данная группа используется в тех моторах, которые допускают использование масловязкой защитной пленки при высокой температуре и высокой скорости сдвига.
  • А3/В3 — основными свойствами данного класса являются большой межзаменный интервал, высокая устойчивость к деструкции и мгновенная адаптация к температурным перепадам. Такие преимущества позволяют использовать масла второй группы в моторах, подвергающихся регулярным перегрузкам.
  • А3/В4 — третья группа также обладает высокими техническими характеристиками, с той лишь разницей, что используются такие масла в высокофорсированных бензиновых установках и дизельных агрегатах с непосредственным впрыском топливной смеси.
  • А5/В5 — отличительная особенность ГСМ четвертого класса — значительная экономия топлива.
  • С1 — масла, обладающие высокой степенью экологичности. В их составе содержится низкое содержание серы и фосфора, что существенно снижает токсичность выхлопных газов.

Моторное масло

  • С2 — моторные масла группы заливаются в моторы, оборудованные сажевыми фильтрами и трехкомпонентными катализаторами. Благодаря уникальности масляного состава, ресурс данных деталей, при использовании жидкостей с маркировкой С2, существенно увеличивается. Также происходит значительная экономия топливного расхода.
  • С3 — группа масел, предназначенная для современных силовых агрегатов, отвечающих последним нормам экологической безопасности.
  • С4 — класс ГСМ, разработанный в 2004 году. Согласно требованиям ACEA, заливается масло с классификатором С4 в движки Euro-4. Из положительных сторон стоит отметить низкое содержание вредных примесей и способность повышать ресурс трехкомпонентного катализатора автомобиля.
  • Е6 — моторные масла девятого класса обладают не только высокой стойкостью к механической деструкции, но и «имеют отличный иммунитет» перед старением. Заливать такую жидкость нужно в дизельные моторы грузовых автомобилей, эксплуатирующихся в условиях больших перегрузок.  Несмотря на постоянные температурные перепады, ГСМ отлично сохраняет свои потребительские свойства и эффективно защищает мотор от износа.
  • Е7 — класс, применимый в моторах дизельных «грузовиков», отвечающих требованиям Euro-1, 2, 3 и 4.

Классификация моторных масел по ILSAC

Ilsac — классификация, разработанная инженерами Америки и Японии. Она включает пять групп моторных масел, технические характеристики которых соответствуют классификации API:

  • маркировка GF-1 в настоящее время не используется. Соответствует классификатору API SH, т.е. предназначена для двигателей, выпущенных с 1995 по 1996 гг.,
  • маркировка GF-2 является аналогом API SJ, т.е. моторное масло данного стандарта может заливаться в мотор, выпущенный в период с 1997 по 2000 гг. Вязкостные характеристики группы соответствуют маслам 0W-20 и 5W-20,
  • маркировка GF-3 — «отражение» API SL. Использование ГСМ с таким классификатором допустимо в движке, произведенном с 2001 по 2003 гг.,
  • маркировка GF-4 соответствует API SM, т.е. подходит для двигателей, выпущенных после 2004 года,
  • маркировка GF-5 является аналогом API SN и предназначается для современных автомобильных моторов, оборудованных новейшими системами нейтрализации выхлопных газов.

Моторное масло, заливаемое в турбированный двигатель, по классификации Ilsac имеет маркировку DX-1.

Отличительная особенность американско-японского стандарта заключается в том, что вся продукция, попадающая в вышеперечисленные классы моторных масел, обладает энергосберегающими свойствами и может использоваться в любое время года.


Классификация моторных масел по ГОСТ

В соответствии с ГОСТ 17479.1-85, обозначение моторных жидкостей включает в себя заглавную букву «М», цифры, характеризующие класс кинематической вязкости ГСМ, и заглавные буквы, указывающие на принадлежность смазки к той или иной группе по эксплуатационным параметрам.

Бренды моторных масел

Для обозначения зимних автомасел используются цифры 3, 4, 5, 6; для летних — 6, 8, 10, 12, 14, 16,20 и 24. При этом, чем больше цифра, тем выше вязкость защитной пленки. Универсальные смазки в своей маркировке имеют показатели обоих сезонов, прописанные через дробную черту (например, 3/8).
ГОСТом предусмотрено 6 групп, классифицируемых по сфере использования. Обозначения включают в себя букву А, Б, В, Г, Д или Е и цифру. Индекс 1 подразумевает применение в бензиновых силовых установках, индекс 2 — в дизельных. Если рядом с буквой отсутствует числовой показатель, значит, средство является универсальным для всех моторов.

Итог

Расшифровка моторных масел может о многом сказать автолюбителю. Главное, запомнить основные параметры, по которым в дальнейшем будет произведен выбор качественного материала.

Следует помнить, что, несмотря на огромное количество рекомендаций в сфере применения того или иного вида моторной смазки, основное предпочтение следует отдавать требованиям производителя транспортного средства. Перед тем, как выпустить модель  в продажу, компании-производители опытным путем подбирают наиболее эффективный горюче-смазочный материал, способный продлить эксплуатационный период силовой установки.

Какими бы ни были моторные масла, их характеристики могут отрицательно повлиять на состояние двигателя вашего средства передвижения. Поэтому прежде, чем ставить эксперименты на своей машине, загляните в ее руководство по эксплуатации.

Моторные масла и их характеристики

Большинство автолюбителей, заботящихся о техническом состоянии своих транспортных средств волнует вопрос про моторные масла их виды и характеристики. От качественных показателей и эксплуатационных характеристик напрямую зависит корректность работы двигателя автомобиля и длительность его эксплуатации. В статье мы расскажем про основную классификацию продукта и представим сводную таблицу совместимости марок и масел.

Требования к моторным маслам

Основное назначение масел – обеспечение эффективного смазывания внутренних элементов роторных и поршневых двигателей внутреннего сгорания. В составе продукта – базовые масла и присадки, помогающие охлаждать детали, взаимодействующие между собой при работе.

При нахождении моторной смазки в элементах системы двигателя сгорания и на поверхностях деталей, она подвергается воздействиям различного характера, а именно: механическим, термическим и химическим. Фактор оказывает влияние на характеристики, что отражается на длительности периода эксплуатации.

Выбирая смазку для мотора, важно обеспечить полное соответствие трех характеристик: конструкции агрегата, условий его эксплуатации и свойств самого смазочного материала.

Перед покупкой удостоверьтесь, что масло отвечает параметрам ниже:

  • Обладает по отношению к нерастворимым включениям высокими моющими, солюбилизирующими и диспергирующе-стабилизирующими характеристиками. Особенность помогает эффективно очищать детали от загрязнений.
  • Отличается высокой термической и термоокислительной способностью, что позволит эффективно использовать моторную смазку для охлаждения сильно нагревающихся поршня и поршневых колец.
  • Владеет способностью эффективно защищать детали мотора от износа, нейтрализуя действие кислот.
  • Не оказывает на металлические детали мотора коррозионного воздействия в процессе работы и при длительных простоях.
  • Обеспечивает запуск мотора в холодном состоянии, эффективную прокачиваемость смазки в нем, а также надежное смазывание деталей в экстремальных условиях.
  • Совместимо с материалом производства уплотнительных элементов систем для нейтрализации отработанных газов.
  • Не создает пену в холодном и горячем состояниях.
  • Отличается низким расходом на угар и невысокой летучестью.

моторное масло

Классификация

С начала прошлого века их стали разделять на несколько категорий в зависимости от степени вязкости смазочного материала. Подобную систему классификации, разработанную и внедренную специалистами американского сообщества автомобильных инженеров (SAE), сразу оценили производители моторных смазок и их потребители, которым стало значительно легче подбирать их для своей техники.

Подобное разделение активно используется для того, чтобы подобрать моторные масла, их марки и характеристики в зависимости от требований потребителя.

Для разделения смазок по области применения используется система, разработанная Ассоциацией европейских производителей автомобилей (ACEA). Значительное внимание уделяется в стандарте от ACEA, чтобы масла соответствовали требованиям экологического стандарта Euro. В России и странах СНГ используется система ГОСТ, распределением на различные эксплуатационные группы.

моторное масло лукойл

В зависимости от химического состава и способа получения основы масло бывает минеральное, полностью изготовленное из продуктов переработки нефти, или синтетическое. Производителями смазочных материалов разработаны полусинтетические смазки, полученные дополнением в минеральную основу добавок.

По вязкости (SAE)

Согласно положениям стандарта SAE, общепринятого на международном уровне, моторные смазки делятся на различные группы в зависимости от их вязкостно-температурных характеристик.Техническое масло относится к одной из 17-ти категорий вязкости:

  • 8 зимних: 0W; 2,5W; 5W; 7,5W; 10W; 15W; 20W; 25W;
  • 9 летних: 2,5; 7,5; 10; 20; 30; 40; 50; 60.

Литера W показывает потребителю возможность его использования при низких температурах, не утрачивая первоначальных характеристик. Для масел категории производителями указывается не только значение минимальной вязкости при 1000, но и минимальная температура пуска мотора (минимальная температура прокачивания). Согласно требованиям стандарта SAE, масла, относящиеся к категории зимних, рекомендованы к эксплуатации при температурах:

  • 0W – до -35;
  • 5W – до -30;
  • 10W – до -25;
  • 15W – до -20;
  • 20W – до -15.

Смазки, относящиеся к категории всесезонных, по стандарту SAE обозначаются сдвоенным номером: первая часть указывает на значение вязкости при отрицательных температурах, вторая – при положительных.

В зависимости от условий эксплуатации двигателя транспортного средства, по стандарту SAE масла советуем подбирать по специальным таблицам вязкости.

моторное масло eurol

По стандарту ACEA

Моторные масла по стандарту ACEA могут относиться к одной из категорий:

  • A/B – обычные масла, используемые для бензиновых и дизельных двигателей;
  • C – смазочные материалы, характеризующиеся повышенной совместимостью с каталитическими нейтрализаторами;
  • E – подходит для высоконагруженных дизельных двигателей, эксплуатирующихся в тяжелых условиях.

Масла из перечисленных выше категорий, делятся на подгруппы:

  • A/B: A1/B1; A3/B3; A3/B4; A5/B5;
  • C: C1; C2; C3; C4; C5;
  • E: E4; E6; E7; E9.

Для выбора масла, выпускаемого в соответствиями требованиям стандарта ACEA, рекомендуем использовать специальные профессиональные таблицы по подбору.

моторное масло castrol

Группы моторных масел и области их применения

В предложенной таблице приводится классификация масел в зависимости от области их применения:

Группа масел по ГОСТ Группа масел по API Область применения
A SB Не форсированные двигатели (бензин, дизель)
Б1 SC Малофорсированные двигатели, работающие на бензине
Б2 CA Малофорсированные двигатели на дизельном топливе
В1 SD Среднефорсированные двигатели, функционирующие на бензине
В2 CB Среднефорсированные двигатели на дизельном топливе
Г1 SE Высокофорсированные двигатели, функционирующие на бензине и эксплуатирующиеся в тяжелых условиях
Г2 CC Высокофорсированные двигатели на дизельном топливе (без наддува, с умеренным наддувом)
Д1 SF Высокофорсированные двигатели, работающие на бензине и эксплуатирующиеся в еще более тяжелых условиях, чем для группы Г
Д2 CD Высокофорсированные двигатели на дизельном топливе (с наддувом)
Е1 SG Высокофорсированные двигатели, работающие на бензине, эксплуатируемые в еще более тяжелых условиях, чем для группы Д
Е2 CF-4 Высокофорсированные двигатели на дизельном топливе, эксплуатируемые в еще более тяжелых условиях, чем для группы Д

Свойства моторных масел

К основным свойствам моторных масел относят:

  • Вязкость – важнейшая характеристика смазочного материала, определяющая тип двигателя для использования.
  • Коксуемость – параметр, характеризующий склонность масла к образованию смол и нагаров.
  • Зольность – количество добавок в составе масла, образующих золу после сгорания смазочного материала. Масла с высокой зольностью отличаются повышенной склонностью к нагарообразованию.
  • Содержание в масле механических примесей, которые забивают фильтры и масляные каналы, способствуя интенсивному износу деталей.
  • Содержание в составе масла воды, улучшающей характеристики и влияющей на цену.
  • Щелочное число – характеристика, определяющая количество кислот и щелочей в составе.
  • Моющие свойства.
  • Температура застывания когда масло утрачивает жидкостную подвижность.
  • Цвет и прозрачность.

моторное масло sae sw-40

Риски при просрочке сроков замены масла

Автопроизводители настоятельно рекомендуют своевременно менять масло, залитое в бензиновый или дизельный двигатель. Если не придерживаться рекомендации, то вы столкнетесь с последствиями:

  • масло, утратившее характеристики из-за повышенного содержания в его составе продуктов износа, начнет забивать фильтр;
  • разлагающаяся основа выпадет в твердый осадок;
  • за счет развивающегося процесса смолообразования, начнется процесс “склеивания” элементов двигателя и затора его масляных магистралей;
  • выйдет из строя маслоприемник;
  • элементы двигателя, лишенные качественной смазки, начинают интенсивно изнашиваться, приводя к выходу из строя всего агрегата.

Таблица: марки автомобильных масел и их характеристики

В таблице перечислены популярные моторные масла, их марки и характеристики.

Марка масла/Характеристика Плотность (кг/м3) Индекс вязкости Температура вспышки (град.) Температура застывания (град.) Щелочное число (мг КОН/г)
ЗИК 5W40, 5W40 850 170 230 -40 10,5
Кастрол Магнатек  5W40 852 171 212 -48 9,87
5W30 850 172 206 -45 11,3
Эльф 5W30 850 172 206 -45 11,3
5W40 852 171 212 -48 9,87
Ниссан 5W40 852 171 220 -44 9,3
Форд Формула F 5W30 852 170 220 -42 9,5
Мотюль 5W30 859 165 232 -42 7,97
GM 5W30 DEXOS 2 853 146 222 -36 9,6
Шелл Хеликс 5W40 840 168 242 -45 10,89
Лукойл Полусинтетика 5W40 878 172 231 -41 8,57
Мобил 5W40 855 166 222 -39 12

Классификация вязкости

Классификация вязкости
Динамическая вязкость
Кинематическая вязкость
Индекс вязкости (VI)
ISO 3448 Классификация вязкости
AGMA 9005-D94 Классификация вязкости трансмиссионных масел
SAE J300 Автомобильная классификация вязкости, моторные масла
SAE J306 Автомобильная классификация вязкости, трансмиссионные масла
Сравнительная классификация вязкости

Калькуляторы:
(Абсолютно) Динамическая вязкость / температура
Кинематическая вязкость / температура ASTM D341
Индекс вязкости (VI)
Кинематическая вязкость с использованием T @ 40C и индекс вязкости (VI)
Кинематическая вязкость смесь двух базовых масел
Вискозиметр с коаксиальным цилиндром
Вискозиметр конус на пластине
Динамическая вязкость / чувствительность к давлению

Динамическая вязкость [мПас = cP]
Динамическая вязкость — это вязкость, которая связывает напряжение сдвига τ и скорость сдвига du / dz в жидкости, т.е.е. τ = η du / dz. В вязкое напряжение сдвига τ пропорционально скорости сдвига, динамическое вязкость η — коэффициент пропорциональности. Итак, более густые масла имеют более высокое значение вязкости, вызывающее относительно более высокие напряжения сдвига при том же скорость сдвига.

Динамическая вязкость обычно измеренные в условиях высокого сдвига, например, конус на тарелке или цилиндрический вискозиметр в котором крутящий момент вязкого сдвига измеряется между двумя цилиндрами.

с вязкость, известная при двух эталонных температурах, вязкость может быть рассчитано для промежуточных температур со специальной интерполяцией функции от Reynolds или Vogel & Cameron.

Кинематическая вязкость [мм 2 / с = сСт]
Кинематическая вязкость — это частное от динамической вязкость η и плотность жидкости ρ, ν = η / ρ.Физический принцип измерение основано на скорости, с которой жидкость течет под действием силы тяжести через капиллярная трубка.

С вязкостью, известной при двух стандартных температурах вязкость можно рассчитать для промежуточных температур с помощью интерполяционная функция Уббелоде-Вальтера, который принят ASTM D341.

Индекс вязкости ISO 2909 / ASTM D2270-226
Во многих случаях температурная зависимость выражается в Вязкость Индекс стандартизирован ISO 2909 / ASTM D2270-226.
ISO 3448 Классификация вязкости
Классификация вязкости ISO рекомендуется для промышленных Приложения. Эталонная температура 40 C представляет собой рабочая температура в машинах. Каждый последующий класс вязкости (VG) в пределах классификации имеет примерно на 50% более высокую вязкость, тогда как минимум en Максимальные значения каждой оценки составляют 10% от средней точки.За Например, ISO VG 22 относится к классу вязкости 22 сСт 10% при 40C. Вязкость при разной температуры можно рассчитать, используя вязкость при 40 ° C и индекс вязкости (VI), который представляет собой температурную зависимость смазка.
ISO 3448
Класс вязкости
Кинематическая вязкость при 40 ° C
[мм 2 / с = сСт]
Средняя точка Минимум Максимум
ISO VG 2 2.2 1,98 2,42
ISO VG 3 3,2 2,88 3,52
ISO VG 5 4,6 4,14 5,06
ISO VG 7 6,8 6,12 7,48
ISO VG 10 10 9.0 11,0
ISO VG 15 15 13,5 16,5
ISO VG 22 22 19,8 24,2
ISO VG 32 32 28,8 35,2
ISO VG 46 46 41.4 50,6
ISO VG 68 68 61,2 74,8
ISO VG 100 100 * 90 110
ISO VG 150 150 135 165
ISO VG 220 220 198 242
ISO VG 320 320 288 352
ISO VG 460 460 414 506
ISO VG 680 680 612 748
ISO VG 1000 1000 900 1100
ISO VG 1500 1500 1350 1650
Любая вязкость может быть получена смесь двух базовых масел ISO VG
AGMA 9005-D94 Классификация вязкости для шестерен масла

Смазка AGMA No.

вязкость
мПа.с при 40C

Эквивалентный класс вязкости ISO
(ISO 2448)

Трансмиссионные масла EP
AGMA

мин.

макс

смаз. нет.

0

28.8

35,2

32

1

41,4

50,6

46

2

61,2

74.8

68

2 ОР

3

90

110

100

3 EP

4

135

165

150

4 ОП

5

198

242

220

5 EP

6

288

352

320

6 ОР

7C 1)

414

506

460

7 EP

8C 1)

612

748

680

8 EP

8AC 1)

900

1100

1000

8 A EP

Классы вязкости моторных масел по SAE 1 SAE J300 декабрь 99
Фактическая вязкость смазочного материала определяется Обществом Автомобильные инженеры, например SAE-15W40 для всесезонного масла и SAE-40 для всесезонного масла.Первое число (15W) относится к вязкости сорт при низких температурах (W от зимы), тогда как второй номер (40) относится к классу вязкости при высокой температуре.

Классы вязкости автомобильных смазок 1
Моторные масла SAE J 300, декабрь 1999 г.

SAE

Вязкость при низких температурах

Вязкость при высоких температурах

Вязкость
Оценка

Коленчатый вал 2 (мПа.с)
макс при температуре C

Насос 3 (мПа.с)
макс при температуре C

Кинематика 4
(мм 2 / с)
при 100C

Высокий сдвиг 5 Скорость (мПа.с)
при 150 ° C, 10 / с

мин.

макс

мин

0 Вт

6200 при -35

60 000 при -40

3.8

5 Вт

6600 при -30

60 000 при -35

3,8

10 Вт

7000 при -25

60 000 при -30

4.1

15 Вт

7000 при -20

60 000 при -25

5,6

20 Вт

9500 при -15

60 000 при -20

5.6

25 Вт

13 000 при -10

60 000 при -15

9,3

20

5.6

<9,3

2,6

30

9,3

<12,5

2,9

40

12.5

<16,3

2,9 6

40

12,5

<16,3

3.7 7

50

16,3

<21,9

3,7

60

21.9

<26,1

3,7

1 Все значения критичны спецификации согласно определению ASTM D3244
2 ASTM D5293
3 ASTM D4684. Учтите, что наличие какой-либо доходности напряжение, обнаруживаемое этим методом, представляет собой отказ независимо от вязкости.
4 ASTM D445
5 ASTM D4683, CEC L-36-A-90 (ASTM D 4741) или ASTM DS481
6 Марки 0W-40, 5W-40 и 10W-40
7 Марки 15W-40, 20W-40, 25W-40 и 40
Вязкость автомобильных трансмиссионных масел по SAE a SAE J306, январь 2005 г.

Автомобильная промышленность Смазка Вязкость Классы
Трансмиссионные масла За исключением SAE J 306, 1998 г.

SAE
Класс вязкости

Максимальная температура
для вязкости
150 000 сП (C)

Минимальная вязкость
при (сСт) при 100 ° C

Максимальная вязкость
при (сСт) при 100 ° C

ASTM D 2983

ASTM D 445

ASTM D 445

70 Вт

-55

4.1

75 Вт

-40

4.1

80 Вт

-26

7.0

85 Вт

-12

11.0

80

7.0

<11,0

85

11.0

<13,5

90

13.5

<18,5

110

18.5

<24,0

140

24.0

<32,5

190

32.5

<41,0

250

41.0

1 Используя ASTM D 2983, дополнительный низкий требования к температуре и вязкости могут применяться для жидкостей предназначен для использования в синхронизированной механической коробке передач малой мощности.
2 Предел также должен быть соблюден после тестирования в CEC l-45-T-93, метод C (20 часов)
3 Точность ASTM D 2983 имеет не установлено для определений, сделанных при температурах ниже 40 С. Этот факт следует учитывать при любые отношения производитель-потребитель.
Сравнительная классификация вязкости
ISO 3348
Масла индустриальные
AGMA 9005-D94
Масла трансмиссионные
SAE J300
Масла моторные
SAE J306
Масла трансмиссионные
1500 250
1000 8A
680 8 140
460 7
320 6 60 90
220 5 50
150 4 40
85 Вт
100 3 30 80 Вт
68 2 20
75 Вт
46 1
32 0 15 Вт
22 10 Вт
15 5 Вт, 10 Вт
10
7
3
2
ISO и AGMA указаны при температуре 40C.SAE 75 Вт, 80 Вт, 85, 5 Вт и 10 Вт
указаны для низких температур. SAE От 90 до 250 и от 20 до 50 указаны при 100 ° C. Вязкость может быть связаны по горизонтали, принимая 96 масел VI класса.

Практическое правило: SUS @ 100F / 5 = сСт @ 40C.

www.tribology-abc.com

API | Категории и классификации EOLCS

Перейти к основному содержанию
  • Дом
  • Около
  • Членство
  • Карьера в API
  • Главный экономист
  • Контакт
  • Поиск
  • Меню
  • Природный газ и нефть
    • Меню
    • Обзор природного газа и нефти
    • Wells к потребителю
      • Природный газ и нефть
      • Wells to Consumer
      • Разведка и добыча
        • Колодцы потребителю
        • Разведка и добыча
        • На берегу
        • Офшор
        • Гидроразрыв
        • Натуральный газ
        • Нефтеносные пески
        • Горючий сланец
        • Арктика / Аляска
      • Транспортировка нефти и природного газа
        • Скважины потребителю
        • Транспортировка нефти и природного газа
        • Нефтяные танкеры
        • Трубопроводы
        • Система отслеживания стратегических данных трубопроводов (PSDTS)
        • Железнодорожный транспорт
      • Топливо и переработка
        • Колодцы потребителю
        • Топливо и нефтепереработка
        • НПЗ
        • Топлива

    • Информация для потребителей
      • Природный газ и нефть
      • Информация для потребителей
      • Налоги на моторное топливо
        • Информация для потребителей
        • Налоги на моторное топливо
        • Налог на дизельное топливо
        • Налог на бензин
      • Потребительские ресурсы
        • Информация для потребителей
        • Потребительские ресурсы
        • Часто задаваемые вопросы о СТО
        • Безопасность на насосе
        • Безопасное копание вокруг инженерных сетей
        • Факты об энергоэффективности
        • Разумно расходуйте энергию дома
        • Безопасность угарного газа
      • В классе
        • Информация для потребителей
        • В классе
        • Ресурсы для онлайн-образования
        • Энергетические ресурсы

    • API Energy Excellence
    • Энергетические праймеры
      • Природный газ и нефть
      • Энергетические грунтовки
      • Власть Америки в прошлом — невозможно
      • Энергия и сообщества
      • Заработок в перспективе
      • Энергия и налоги
      • Аляска — состояние энергетики
      • Что такое гидроразрыв?
        • Энергетические грунтовки
        • Что такое гидроразрыв?
        • Почему так важен гидроразрыв для природного газа?
        • В чем разница между удалением сточных вод и «гидроразрывом»?
        • Какие химические вещества используются при гидроразрыве пласта?
        • Каковы альтернативы снижению эффективности гидроразрыва пласта?
        • Я слышал, что гидроразрыв связан с раком.Это правда?
        • Сколько воды используется для гидроразрыва пласта?
        • Как защищаются грунтовые воды во время гидроразрыва пласта?
        • Вызывает ли гидроразрыв водопроводных кранов возгорание?
        • Сколько рабочих мест создано в нефтегазовой отрасли?
        • Вызывает ли гидроразрыв землетрясений?
        • Что такое мифы о ГРП?
        • Природный газ — альтернативная энергия
        • Каковы претензии активистов по борьбе с гидроразрывом?
        • Что EPA говорит о загрязнении воды?
        • Открытие природных ресурсов Америки
      • Факты о NAAQS
      • Американская энергия — это американский прогресс
      • Изменение климата и энергия
      • Energy Works for America
      • Экспорт СПГ
      • Открытие оффшорной энергетики Америки
        • Энергетические грунтовки
        • Открытие оффшорной энергетики Америки
        • Оффшорная энергия, которая нам нужна
        • Когда вы ищете ресурсы, вы их находите
        • Сейсмические исследования: зачем и как
        • Морские сейсмические исследования: безопасность, наука и исследования
        • Стандарты безопасности и технологий на море
      • Стандарт возобновляемого топлива
      • U.S. Экспорт сырой нефти
      • Что случилось с ценами на бензин
      • Рынки сырой нефти и нефтепродуктов
      • Рынки природного газа
    • Окружающая обстановка
      • Природный газ и нефть
      • Окружающая среда
      • Экологические принципы
      • Чистый воздух
        • Окружающая среда
        • Чистый воздух
        • Озон
        • Твердые частицы
        • Другие стандарты воздуха
        • Токсичные вещества в воздухе
        • Разрешения на воздух
      • Чистая вода
        • Окружающая среда
        • Чистая вода
        • Качество поверхностных вод
        • Исследование почвы и подземных вод
        • Исключения из водоносного горизонта
        • Сохранение воды
        • Предотвращение разливов нефти и реагирование на них
        • Группы чистой воды
      • Изменение климата
      • Энергоэффективность и переработка
      • Экологические показатели
        • Окружающая среда
        • Экологические характеристики
        • Корпоративная отчетность
        • Охрана окружающей среды
        • Рекомендуемые методы освещения

    • Здоровье и безопасность
      • Природный газ и нефть
      • Здоровье и безопасность
      • Ресурсы по безопасности рабочего и рабочего места
        • Здоровье и безопасность
        • Ресурсы по безопасности рабочих и рабочих мест
        • Правила API, по которым нужно жить
        • Стандарты безопасности и гигиены труда API
        • Возможности обучения нефтяников и газовиков
        • Руководство по планированию пандемии API
      • Безопасность при разведке и добыче
        • Здоровье и безопасность
        • Безопасность разведки и добычи
        • Береговая безопасность
        • Безопасность на море
      • Безопасность при транспортировке
        • Здоровье и безопасность
        • Безопасность на транспорте
        • Безопасность трубопроводов
        • Железнодорожная безопасность
        • Готовность к разливам нефти и аварийное реагирование
      • НПЗ и безопасность предприятий
        • Здоровье и безопасность
        • Безопасность нефтеперерабатывающих и заводских предприятий
        • Стандарты противопожарной защиты
        • Профессиональная безопасность
        • Безопасность процесса
      • Потребительская безопасность
      • Защита общественного здоровья
        • Здоровье и безопасность
        • Защита общественного здоровья
        • Управление продуктом
      • Измерение повышения безопасности
  • Продукция и Услуги
    • Меню
    • Обзор глобальных отраслевых услуг (ГИС)
    • Стандарты и оценки
    • Стандарты
      • Продукты и услуги
      • Стандарты
      • Важные Stds.Анонсы
      • Приобрести стандарты API и программное обеспечение
      • План стандартов
      • Комитеты по стандартам
    • Оценка производственной безопасности на площадке
      • Продукты и услуги
      • Оценка производственной безопасности на площадке
      • Запросить оценку PSSAP
    • Программа оценки трубопроводов SMS
      • Продукты и услуги
      • Программа оценки SMS на трубопроводе
      • Запросить оценку
    • Программа свидетелей API
      • Продукты и услуги
      • Программа свидетелей API
      • 19Б Перфоратор
    • Центр морской безопасности (COS)
    • Статистика
      • Продукты и услуги
      • Статистика
      • Еженедельный статистический бюллетень API
      • Ежемесячный статистический отчет API
      • Обзор экономики отрасли API
    • Индивидуальная сертификация и обучение
    • Индивидуальный сертификат.Программы (ПМС)
      • Продукты и услуги
      • Индивидуальный сертификат. Программы (ICP)
      • Расписания и сборы
      • Шаг 1. Сертификаты
      • Шаг 2: Подать заявку
      • Шаг 3. Запланировать экзамены
      • Политики
      • Найдите инспектора
      • Важные ссылки ICP
    • Тренировка
      • Продукты и услуги
      • Обучение
      • Онлайн-обучение
      • Календарь обучения под руководством инструктора

    • События
    • События
      • Продукты и услуги
      • События
      • Календарь

    • Узнать больше
    • Справочники по сертификации
    • Представители по всему миру
    • Получить цитату
    • Сертификаты качества
    • Монограмма API и APIQR
      • Продукты и услуги
      • Монограмма API и APIQR
      • Советы и обновления
      • Применить / обновить / изменить
      • Составной список API
      • Важно — Предупреждение о мошенничестве
    • Моторное масло (EOLCS)
      • Продукты и услуги
      • Моторное масло (EOLCS)
      • Заявление и сборы
      • Каталог лицензиатов
      • Несанкционированное использование знаков API
      • Категории / классификации
        • Моторное масло (EOLCS)
        • Категории / классификации
        • Категории масел
        • Последние категории масел
        • Последние классификации масел
      • Документы
    • Жидкость для выхлопных газов дизелей (DEF)
      • Продукты и услуги
      • Жидкость для выхлопных газов дизельного двигателя (DEF)
      • Заявка и сборы
      • Каталог лицензиатов
      • Локатор DEF
    • Моторное масло имеет значение (MOM)
  • Политика и проблемы
    • Меню

Классификация нефти | что такое классификация нефти

Вот уже несколько десятилетий сырая нефть и нефтяная промышленность классифицируют сырую нефть по месту ее добычи.Другими словами, нефть классифицируется по географическому региону. Однако не все масла из определенного региона созданы равными. Затем к географическому обозначению добавляется дополнительная классификация нефти на основе плотности сырой нефти (удельный вес в градусах API) и ее различных неуглеводородных компонентов (особенно серы). Конечный результат всей этой классификации помогает определить цену конкретного барреля нефти, а также степень спроса на эту конкретную нефть.

В общем, если сырая нефть содержит высокий уровень серы, классификация нефти называется «кислой», если она имеет относительно низкие уровни серы, классификация нефти называется «сладкой».Если сырая нефть имеет высокую плотность, то классификация нефти называется «тяжелой», а если она имеет низкую плотность, то классификация нефти называется «легкой». Плотность нефти определяется длиной содержащихся в ней углеводородов. Если он содержит много длинноцепочечных углеводородов, нефть будет более плотной. Если он содержит большую долю короткоцепочечных углеводородов, он будет менее плотным. Помимо длины цепи, отношение углерода к водороду также помогает определить плотность конкретного углеводорода.Чем больше количество водорода по сравнению с углеродом, тем легче углеводород. Менее плотная нефть будет плавать поверх более плотной нефти, и ее, как правило, легче перекачивать.

Углеводороды в сырой нефти в целом можно разделить на четыре категории:

  • Парафины: они могут составлять от 15 до 60% сырой нефти и имеют отношение углерода к водороду 1: 2, что означает, что они содержат в два раза больше водорода, чем углерода. Обычно это прямые или разветвленные цепи, но никогда не циклические (круговые) соединения.Парафины — это желаемое содержание в сырой нефти и в том, что используется для производства топлива. Чем короче парафины, тем легче сырье.
  • Нафены: они могут составлять от 30 до 60% сырой нефти и имеют отношение углерода к водороду 1: 2. Это циклические соединения, которые можно рассматривать как циклопарафины. Их плотность выше, чем у эквивалентных парафинов, и они более вязкие.
  • Ароматические углеводороды: они могут составлять от 3 до 30% сырой нефти. Они нежелательны, поскольку при их сжигании образуется сажа.В них намного меньше водорода по сравнению с углеродом, чем в парафинах. Также они более вязкие. Они часто бывают твердыми или полутвердыми, когда эквивалентный парафин будет вязкой жидкостью при тех же условиях.
  • Асфальтобетон: в среднем около 6% в большинстве сырой нефти. Соотношение углерода и водорода в них составляет примерно 1: 1, что делает их очень плотными. Обычно они нежелательны в сырой нефти, но их «липкость» делает их превосходными для использования в дорожном строительстве.

При рассмотрении классификации нефти важно учитывать тот факт, что общая классификация будет влиять на ценность, а не только на физические свойства. Например, нефть с географической классификацией из одного региона мира может быть дорогостоящей для транспортировки в другой регион мира, независимо от пригодности сырой нефти в качестве вещества в целом. В общем, более легкая нефть требует более высокой цены, поскольку она содержит больше углеводородных цепей, которые можно легко переработать для получения бензина и дизельного топлива, которые пользуются большим спросом.Чем ниже содержание серы, тем выше и цена, потому что сладкая сырая нефть с низким содержанием серы требует меньшей переработки.

Классификация нефти также указывает на лучшее использование для конкретной области нефти. Один тип масла не обязательно «лучше», чем другой, скорее разные типы полезны в разных областях применения. Легкая сырая нефть предпочтительнее для переработки в бензин, так как она дает гораздо более высокий выход, чем тяжелая. Аналогичным образом, сладкая нефть часто более желательна, чем кислая нефть, поскольку ее использование оказывает гораздо меньшее воздействие на окружающую среду в виде вредных выбросов при ее сжигании.Эти основные классификации нефти дополнительно расширены за счет полного молекулярного описания, полученного в результате анализа сырой нефти.

Примеры классификации импортируемых товаров: Таможня Японии


Таможня Японии отвечает на запросы импортеров и других связанных сторон о тарифной классификации импортируемых товаров. Эта страница предлагает некоторые примеры по главам, которые считаются полезными для других импортеров.

928C 9000N 928C список 9000N Классификационный номер экспортного контроля
РАЗДЕЛ I ЖИВЫЕ ЖИВОТНЫЕ; ЖИВОТНЫЕ ПРОДУКТЫ (Глава 1 ~ Глава 5)
РАЗДЕЛ II ОВОЩНЫЕ ПРОДУКТЫ (Глава 6 ~ Глава 14)
РАЗДЕЛ III ЖИРЫ И МАСЛА ЖИВОТНЫХ ИЛИ РАСТИТЕЛЬНЫХ ЖИРОВ И ИХ КЛЕТКИ; ПРИГОТОВЛЕННЫЕ ПИЩЕВЫЕ ЖИРЫ; ЖИВОТНЫЕ ИЛИ РАСТИТЕЛЬНЫЕ ВОСКИ (Глава 15)
РАЗДЕЛ IV ПРИГОТОВЛЕННЫЕ ПИЩЕВЫЕ ПРОДУКТЫ; НАПИТКИ, СПИРТЫ И УКСУСЫ; ТАБАК И ПРОИЗВОДСТВЕННЫЕ ЗАМЕНИТЕЛИ ТАБАКА (Глава 16 ~ Глава 24)
РАЗДЕЛ V МИНЕРАЛЬНЫЕ ПРОДУКТЫ (Глава 25 ~ Глава 27)
РАЗДЕЛ VI ПРОДУКТЫ) ВСЕ ПРОДУКТЫ) Глава 28 ХИМИЧЕСКИЕ ПРОДУКТЫ)
РАЗДЕЛ VII ПЛАСТИКИ И ИЗДЕЛИЯ ИЗ НИХ; РЕЗИНА И ИЗДЕЛИЯ ИЗ НИХ (Глава 39, Глава 40)
РАЗДЕЛ VIII НЕОБРАБОТАННЫЕ ШКУРА И КОЖИ, КОЖА, МУШКА И ИЗДЕЛИЯ ИЗ НИХ; ДОБАВЛЕНИЕ И ЖГУТ ПРОВОДОВ; ДОРОЖНЫЕ ТОВАРЫ, СУМКИ И АНАЛОГИЧНЫЕ КОНТЕЙНЕРЫ; ИЗДЕЛИЯ ИЗ ЖИВОТНОГО ЖИВОТНОГО (КРОМЕ ШЕЛКОВОГО ЧЕРДА) (Глава 41 ~ Глава 43)
РАЗДЕЛ IX ДРЕВЕСИНА И ИЗДЕЛИЯ ИЗ ДЕРЕВА; ДРЕВЕСНЫЙ УГОЛЬ; ПРОБКА И ИЗДЕЛИЯ ИЗ ПРОБКИ; ПРОИЗВОДСТВО СОЛОМЫ, ЭСПАРТО ИЛИ ДРУГИХ МАТЕРИАЛОВ ДЛЯ ПЛЕТКИ; КОРЗИНА И ПЛЕТЕННЫЕ РАБОТЫ (Глава 44 ~ Глава 46)
РАЗДЕЛ X ДЕРЕВЯННАЯ ЦЕЛЛЮЛОЗА ИЛИ ДРУГОЙ ВОЛОКОННО-ЦЕЛЛЮЛОЗНЫЙ МАТЕРИАЛ; УТИЛИЗАЦИЯ (ОТХОДЫ И ЛОМ) БУМАГА ИЛИ КАРТОН; БУМАГА, КАРТОН И ИЗДЕЛИЯ ИЗ НИХ (Глава 47 49 Глава 49)
РАЗДЕЛ XI ТЕКСТИЛЬ И ТЕКСТИЛЬНЫЕ ИЗДЕЛИЯ (Глава 50 ~ Глава 63)

ТАМОЖНЯ ЭКСПЕРТИЗА

Обслуживание предложение:

— Веб-сайт: albert-castel.fr — Веб-сайт: technidouanes.com — Импорт (тарифная классификация) — Экспорт (нелицензионные папки) — Энергия (исключения из TICGN) — Окружающая среда (исключения из TGAP) — Промышленные продукты (главы 26-96) — История и контроль двойных- использовать товары — Страница списка двойного назначения — Классификация экспортного контроля (ECCN) — Регламент экспортного контроля (EAR) — Кодекс федеральных правил (eCFR) — Список контроля за торговлей (CCL)

Для отчет технической и административной экспертизы продукт, произведенный в Соединенных Штатах Америки (или встроены в европейское оборудование или другой регион мира) экспортируется за пределы США европейским страны или других стран мира, пожалуйста, свяжитесь с глава французской компании Technidouanes Альбер Кастель, французский эксперт по товарам двойного назначения.

Почта: [email protected]

Альберт Castel может подтвердить, что товар можно экспортировать, если видит, что его характеристики не соответствуют товары одного из товаров, перечисленных в Торговом контроле Список (CCL) и что он не соответствует ни одному ECCN приведенный ниже код:

Международный

Серия

9×500

Серия

600

Серия

Другое

Серия

Аблатив вкладыши, упоры или камеры сгорания

9A106.а,

9A619.c, .e

Абрин

1C351.d.

Абсолютный оборудование для измерения коэффициента отражения

6B004.а

Поглотители, неплоские и планарные

1C001.a Примечание 1, б или c

Поглотители электромагнитные волны

1C001

Поглотители, тип волос

1С001.записка 1.a

Поглощение колонны

2B350.e

Ускорители (электромагнитное излучение)

3A101.б

Акселерометр станции выравнивания осей

7B003 или 7B101

Акселерометр испытательная станция

7B003 или 7B101

Акселерометры и компоненты акселерометра

7A001

Акселерометры & компоненты для этого & hellip;

7A101

Акустический маяки

6A001.a.1.b

Акустический решетки гидрофонов буксируемые

6A001.a.2.b

Акустический системы обнаружения местоположения и объектов или передающие и приемные массивы

6A001.a.1.b

Акустический крепления, шумоподавляющие устройства для судов

8A002.o.3.a

Акустический системы позиционирования

6A001.а.1.d

Акустический проекторы

6A001.a.1.c

Акустический оборудование для исследования морского дна

6A001.a.1.a

Акустический системы отпугивания водолазов

8A002.r

Акустический системы, оборудование, радар, запчасти и hellip; для военных не на USML

6A611, 3A611

Акустический системы, оборудование, радар, запчасти, компоненты, аксессуары для военный

6A611, 3A611

Акустический системы морские

6A001.а

Акустический преобразователи

6A001.a.2.c

Акустический подводные системы связи

5A001.b.1

Акустический оборудование для испытаний на вибрацию

9B006

Акустический луч программное обеспечение для формования

6D003.а.1

Акустическая волна устройства

3A001.c

Акустический, морское, наземное оборудование

6A991

Акустико-оптический устройства обработки сигналов

3A001.c.3

Акустическая волна оборудование и системы для производства

3B991.б Примечание

Активный акустические системы

6A001.a.1

Активный магнитные подшипниковые системы

2А001.с

Активный полет программное обеспечение системы управления

7D003.e

Активный полет технология систем управления

7E004.б

Активно охлаждаемые зеркала

6A005.e.1

Адаптивный управляющее программное обеспечение

2D002.б.2

Адаптивный управляющее программное обеспечение

2D992.a

АЦП (аналого-цифровые преобразователи)

4A003.e

АЦП (аналого-цифровые преобразователи)

3A001.a.5

АЦП (аналого-цифровые преобразователи)

3A101.а

Аддитивное производство оборудование (направленное отверждение или монокристаллическое)

9B001.c, 9D004.c

Аэрогаз газотурбинный двигатель / в сборе / программное обеспечение для испытания компонентов

9D004.б

9D619

Аэрогаз газотурбинные двигатели

9A001

9A619.а

Аэрозоль испытательные камеры

2B352.h

Аэрозоль генераторные установки, специально разработанные для установки в системы указано в 2Б352.i.1 или .i.2

2B352.i.3

Афлатоксины

1C351.d.2

Африканская лошадь вирус болезни

1С351.а.1

Африканские свиньи вирус лихорадки (возбудители болезней животных)

1C351.a.2

Мешалки (химическое производство)

2B350.б

AHRS (Отношение Заголовок Справочные Системы), исходный код

7D002

Воздух компрессоры и системы фильтрации, предназначенные для заполнения воздуха цилиндры

8A992.л

Воздух автономные энергосистемы (для подводного использования)

8A002.j

Воздушное движение Управляющее программное обеспечение прикладные программы

6D993

Воздушное сообщение управляющее программное обеспечение

6D003.ч.1

С воздушным охлаждением дизельные двигатели и блоки двигателей для бронетехники

0A606

В воздухе высотомеры

7A006,

9A610.v

В воздухе высотомеры

7A106,

9A610.v

В воздухе оборудование связи

7A994

Бортовой радар оборудование

6A998

Самолет (военный) аппарат для дыхания под давлением

9A610.г

Самолет дыхательное оборудование и запчасти

9A610.g

9A991.e,

Самолет инерциальные навигационные системы и оборудование

7A103.а

Самолет инерциальные навигационные системы и оборудование

7A003

Самолет

9A610

Запчасти для самолетов и комплектующие

9A610.х

9A991.d

Крыло самолета программное обеспечение системы складывания

0D521 № 3

Крыло самолета система складывания

0E521 № 2

Самолет, гражданское

9A991.б

Самолет, демилитаризованный

9A610

9A991.a

Самолет, п.e.s

9A610

9A991

Самолет, тренажер

9A610.а

Герметичный хранилища

0A981

Александрит лазеры

6A005.c.2.b

Выровнять и экспонировать шаговое и повторное оборудование (обработка пластин)

3B001.f.1

Выравнивание оборудование для оборудования под управлением 7А

7B001

Алкилфенилен простые эфиры или тиоэфиры в качестве смазочных жидкостей

1С006.b.1

Полосы из сплава, магнитный

1C003.c

легированные системы и компоненты для производства материалов

1B002

Легированный металл материалы в виде порошка или частиц

1С002.б

Легированный металл материалы в виде не измельченных хлопьев, лент или тонких стержни

1C002.c

Сплавы, алюминий

1С002.а.2.d

Сплавы, алюминий

1C202.a

Сплавы, магний

1С002.a.2.e

Сплавы, ниобий

1C002.a.2.b

Сплавы, титан

1С202.б

Сплавы металлические порошок или частицы

1C002.b

Характеристики нефтяной жидкости — PetroWiki

Нефтяные резервуары классифицируются в зависимости от типа жидкости.Есть три широких класса масел. В порядке увеличения молекулярной массы это летучие масла, мазуты и тяжелые масла. Коллекторы с тяжелой нефтью не представляют особого интереса во время истощения давления, потому что они обычно дают лишь незначительное количество нефти из-за низкого содержания растворенного газа и высокой вязкости флюидов. Отличительной особенностью летучих масел и мазутов является содержание их равновесных газов в маслобаках. Равновесные газы, высвобождаемые из летучих масел, содержат значительные запасы жидкостей или конденсируемых жидкостей, тогда как газы мазутных нефтей содержат пренебрежимо малые количества жидкостей из резервуаров.Хотя это различие приводит лишь к немного разным стратегиям восстановления, оно приводит к очень различным методам анализа и требованиям математического моделирования.

Характеристики летучих и мазутных жидкостей

Спектр нефтяных жидкостей является градационным. Не существует строгого определения летучих и мазутных масел; есть только общие рекомендации и характеристики. Несмотря на отсутствие точности и иногда возникающую путаницу, классификация весьма полезна и популярна.

Молекулярная масса — полезный критерий. Черные масла обычно имеют молекулярную массу от 70 до 150, но могут достигать 190-210. Напротив, летучие масла имеют меньшую молекулярную массу, чем черные масла, и обычно составляют от 43 до 70. Масла с молекулярной массой более 210 обычно классифицируются как тяжелые нефти. Жидкости с молекулярной массой менее 43 обычно являются газами, которые включают газовый конденсат, влажные газы и сухие газы. Молекулярная масса 43 означает нижний предел молекулярной массы летучих масел.

Черные и летучие масла иногда подразделяются на разные типы жидкостей. Например, летучие масла включают жидкости, близкие к критическим, и масла с высокой усадкой. Жидкости, близкие к критическим, представляют собой легкие летучие масла и могут включать некоторые очень богатые конденсаты. Масла с высокой усадкой представляют собой высокомолекулярную часть летучих масел и могут включать некоторые легкие черные масла.

Летучие и черные масла характеризуются рядом различных свойств. В таблице 1 приведены их характеристики.Эта таблица включает свойства всего диапазона нефтяных жидкостей, включая газы.

Определяющим свойством, которое отличает черные и летучие масла, является содержание летучих масел в их равновесных газах. Содержание летучей нефти в газе представляет собой его конденсируемую жидкую часть. Конденсируемый относится к части, которая конденсируется или «выпадает» во время снижения давления и, в конечном итоге, образует жидкость в резервуаре. Конденсация может происходить внутри коллектора, когда газ проходит через арендованные сепараторы.Физически в этой фракции преобладают промежуточные углеводородные компоненты, обычно от C 2 до C 7 . Летучая нефть также называется арендным конденсатом или дистиллятом. Газовые конденсаты и влажные газы также содержат летучую нефть. Летучая нефть традиционно включается в состав запасов и добычи сырой нефти. Его не следует путать с сжиженным природным газом, и он сильно отличается от него. Сжиженный природный газ получают на газоперерабатывающем заводе и называют растительными продуктами.

Содержание летучей нефти в газах количественно оценивается с точки зрения их отношения летучая нефть / газ, обычно выражается в единицах STB / MMscf или в резервуаре-метре 3 на стандартную метку 3 сепараторного газа. Отношение улетучивающейся нефти / газа в равновесных газах мазута обычно составляет менее 1-10 STB / MMscf (приблизительно от 0,04 до 0,4 галлона / Mscf). Содержание летучей нефти в этих газах настолько низкое, что его обычно игнорируют. Напротив, содержание летучих масел в газах из летучих масел намного больше.Их соотношение летучая нефть / газ обычно составляет от 10 до 300 STB / MMscf или от 0,4 до 8 галлонов / Mscf.

Некоторые исходные характеристики могут быть соотнесены с начальной молекулярной массой пластового флюида. Рис. 1 отображает начальный коэффициент объема пласта (FVF) и начальное соотношение растворенный газ / нефть (GOR) как функцию молекулярной массы пластового флюида для 36 пластовых флюидов. Абсцисса на рисунке Рис. 1 охватывает диапазон молекулярных масс от 15 до 180. Этот диапазон молекулярных масс охватывает весь спектр нефтяных жидкостей, от сухих газов до тяжелых нефтей.

  • Рис. 1 — (a) Начальный коэффициент объема пласта (FVF) и (b) начальный растворенный газовый фактор как функция от начальной молекулярной массы флюида.

Летучие масла имеют исходную FVF масла в диапазоне от 1,5 до 3,0. Для черных нефтей исходная FVF нефти находится в диапазоне от 1,1 до 1,5. Летучие масла имеют начальный газовый фактор в диапазоне от 900 до 3500 scf / STB. Черные масла показывают начальный газовый фактор в диапазоне от 200 до 900 стандартных кубических футов на стандартную баррель. Эти отношения устанавливают молекулярную массу как надежный коррелирующий параметр.McCain [1] успешно применил содержание гептана плюс в качестве коррелирующего параметра.

Обратная величина FVF для нефти дает меру исходной нефти в пласте (OOIP) на единицу объема порового пространства коллектора. Поскольку FVF масла больше для летучих масел, чем для мазута, последние дают больше OOIP на единицу объема. Коллекторы черной нефти содержат от 850 до 1130 STB / акр-фут (объем), в то время как коллекторы с летучей нефтью содержат меньше, обычно от 400 до 850 STB / акр-фут.

Хотя коллекторы с летучей нефтью содержат меньше нефти на единицу объема, они обычно дают несколько более высокие нефтеотдачи, чем коллекторы с черной нефтью из-за более высокого содержания растворенного газа и более низкой вязкости нефти.В конечном итоге коллекторы летучей нефти могут давать большие запасы нефти, чем коллекторы черной нефти. Легкие мазуты и тяжелые летучие масла являются одними из наиболее экономически привлекательных пластовых флюидов.

Систематических исследований для определения относительного процента залежей мазута и летучей нефти не проводилось; однако исследование 500 крупнейших в мире резервуаров показывает, что в группе преобладают резервуары черной нефти. [2] Одна из причин, по которой нефтяных коллекторов больше, чем летучих, заключается в том, что последние обычно расположены на больших глубинах, чем первые.По мере того как разведка продолжает углубляться, можно ожидать открытия новых коллекторов летучей нефти.

Свойства масляной жидкости

Черные и летучие масла, а также другие нефтяные жидкости обычно характеризуются стандартными параметрами давления / объема / температуры (PVT):

Эти свойства флюида, в дополнение к некоторым другим, являются предпосылками для широкого спектра инженерных расчетов коллектора, включая оценку исходной нефти в пласте (OOIP) и исходного газа в пласте (OGIP), а также расчетов материального баланса.

Таблица 2 табулирована, а Рис. 2 отображает стандартные параметры PVT как функцию давления для мазута из пласта западного Техаса, расположенного на глубине 6700 футов с начальным давлением 3100 фунтов на квадратный дюйм и температурой 131 ° F. Перечислены только свойства PVT ниже 2000 фунтов на квадратный дюйм. Жидкость показывала точку кипения при приблизительно 1 688 фунтах на квадратный дюйм и имела молекулярную массу 81. Таблица 3 суммирует ее композиционный анализ. Жидкость имеет начальную FVF масла, равную 1.467 РБ / СТБ и растворенный ГФ 838 ст. Равновесный газ содержит незначительное количество испаряющейся нефти. На рис. 3 показаны зависимости вязкости нефти и газа от давления.

  • Рис. 2 — Стандартные PVT-свойства как функция давления для мазута из западного Техаса.

  • Рис. 3 — Вязкость нефти и газа как функция давления для мазута западного Техаса.

Таблица 4 таблицы и Рис.4 отображает стандартные параметры PVT для летучей нефти из северо-центрального резервуара Луизианы, расположенного на глубине примерно 10 000 футов, с начальным давлением 5070 фунтов на квадратный дюйм и температурой 246 ° F. [3] [4] Жидкость показывала точку кипения при приблизительно 4677 фунтов на квадратный дюйм и имела молекулярную массу 47. Таблица 5 суммирует исходный состав флюида. Жидкость имеет начальную FVF масла 2,704 RB / STB и растворенный газовый фактор 2,909 scf / STB. Газ до образования пузырьков имел отношение улетучивающейся нефти / газа приблизительно 120 STB / MMscf.Отношение улетучивающаяся нефть / газ уменьшается с увеличением давления до тех пор, пока не будет достигнуто давление 998 фунтов на квадратный дюйм. При давлениях от 998 до 598 фунтов на квадратный дюйм соотношение улетучивающаяся нефть / газ немного увеличивается.

  • Рис. 4 — Стандартные PVT-свойства как функция давления для летучего масла Луизианы.

Стандартные параметры PVT летучих и мазутных масел определены экспериментально с использованием различных лабораторных процедур.Черные масла оцениваются с помощью эксперимента дифференциального испарения (DV); [5] [6] Напротив, летучие масла оцениваются с постоянным истощением объема (CVD). [7] [8] Однако иногда для летучих масел используется специальный эксперимент DV [9] вместо эксперимента CVD. Специализированный эксперимент DV включает этап измерения содержания летучей нефти в равновесных газах.

Стандартные параметры PVT для мазута обычно указываются в коммерческих отчетах PVT.Маккейн приводит несколько примеров отчетов PVT. [10] Сообщаемые параметры PVT, однако, могут или не могут быть скорректированы с учетом эффектов поверхностных разделителей. Поверхностные сепараторы максимизируют выход жидкости из резервуаров при прохождении через них жидкости. Масло FVF и растворенный газовый фактор с установленными свойствами обычно ниже, чем нескорректированные свойства. Если в отчете PVT указаны настроенные параметры, дальнейшая корректировка не требуется. Если указаны только необработанные параметры, необходима корректировка.> Различные эмпирические методы используются для корректировки стандартных параметров PVT с учетом эффектов разделителей. [11] [12] [5] Как правило, исправление очень важно. Например, нескорректированная точка кипения нефти FVF и растворенный газовый фактор для примера мазута в Таблице 1 составляют 1,584 RB / баррелей базового резервуара (STB) и 1 007 scf / STB, соответственно. При настройке сепараторов на 100 фунтов на квадратный дюйм соответствующие FVF масла и растворенный газовый фактор составляют 1,467 RB / STB и 838.5 scf / STB, что отражает увеличение извлечения жидкости из резервуара. Неспособность скорректировать стандартные параметры PVT для сепараторов может привести к существенным ошибкам в последующих инженерных расчетах коллектора, включая объемные вычисления OOIP и OGIP. Летучие масла даже более чувствительны к воздействию сепараторов, чем черные масла. Однако летучие масла подвергаются совершенно другой лабораторной процедуре измерения.

Стандартные параметры PVT для летучих масел редко приводятся в коммерческих отчетах PVT.Они должны быть рассчитаны на основе измерений CVD. Три метода расчета стандартных параметров PVT в порядке возрастания сложности:

Алгоритм Уолша-Таулера использует данные восстановления непосредственно из измерения CVD и вычисляет соответствующие свойства. Этот метод подходит для расчета электронных таблиц, он быстрый и простой. В отличие от этого, метод Уитсона-Торпа использует данные о равновесном составе газа и вычисляет его свойства с помощью значений K для низкого давления [16] Стэндинга и корреляции плотности резервуара-жидкости, такой как EOS Алани-Кеннеди. [17] Этот метод требует итерационных вычислений вспышки K-значения. Хотя этот метод требует больших вычислительных ресурсов, чем алгоритм Уолша-Таулера, он более универсален, поскольку позволяет использовать произвольные условия разделителя. Метод EOS требует больших вычислительных ресурсов, чем другие методы. Этот метод настраивает кубический EOS на поведение сопутствующей фазы, а затем использует EOS для численного моделирования CVD и оценки параметров PVT. В этом методе регулярно используется коммерческое ПО.Несмотря на различия, методы дают практически идентичные результаты.

Список литературы

  1. ↑ McCain Jr., W.D. 1994. Тяжелые компоненты контролируют поведение пластовой жидкости. J Pet Technol 46 (9): 746-750. SPE-28214-PA. http://dx.doi.org/10.2118/28214-PA. +
  2. ↑ Carmalt, S.W. и Сент-Джон Б. 1984. Гигантские месторождения нефти и газа. В будущее нефтяных провинций мира, под ред. M.T. Halbouty. American Assn. геологов-нефтяников.
  3. ↑ Корделл, Дж. К. и Эберт, К.K. 1965. Сравнение прогнозируемых и фактических характеристик пласта, добывающего летучую сырую нефть. J Pet Technol 17 (11): 1291-1293. SPE-1209-PA. http://dx.doi.org/10.2118/1209-PA
  4. ↑ Джейкоби, Р.Х. и Берри, В.Дж. Jr. 1957. Метод прогнозирования истощения пласта, добывающего летучую сырую нефть. Пер., AIME 210: 27.
  5. 5,0 5,1 Эмикс, Дж. У., Басс, Д. М., и Уайтинг, Р. Л. 1960. Разработка нефтяных пластов — физические свойства.Нью-Йорк: McGraw-Hill Book Co. Inc.
  6. ↑ Додсон, К.Р., Гудвилл, Д., и Майер, Э. 1953. Применение лабораторных данных PVT к проблемам разработки месторождений. Пер., AIME 198: 287.
  7. 7,0 7,1 Whitson, C.H. и Торп, С. 1983. Оценка данных об истощении постоянного объема. J Pet Technol 35 (3): 610-620. SPE-10067-PA. http://dx.doi.org/10.2118/10067-PA
  8. ↑ Ахмед, Т. 1989. Поведение углеводородной фазы. Хьюстон, Техас: Gulf Publishing Co.
  9. ↑ Reudelhuber, F.O. и Хайндс, Р.Ф. 1957. Метод баланса материалов для прогнозирования извлечения летучих нефтеносных пластов, приводящих к истощению запасов. Пер., AIME 210, 19.
  10. ↑ McCain, W.D. 1990. Свойства нефтяных флюидов. Талса, Оклахома: PennWell Publishing Co.
  11. ↑ Моисей, П.Л. 1986. Технические приложения фазового поведения сырой нефти и конденсатных систем (включая сопутствующие документы 16046, 16177, 16390, 16440, 19214 и 19893). J Pet Technol 38 (7): 715-723.SPE-15835-PA. http://dx.doi.org/10.2118/15835-PA
  12. ↑ Поэттманн, Ф.Х. и Томпсон, Р.С.: «Обсуждение технических приложений фазового поведения сырой нефти и конденсатных систем», JPT (ноябрь 1986 г.) 1263.
  13. ↑ Уолш М.П. и Таулер, Б.Ф. 1995. Метод вычисляет PVT-свойства газовых конденсатов. Oil & Gas J. (31 июля): 83.
  14. ↑ Coats, K.H. и Смарт, Г. 1986. Применение основанной на регрессии программы EOS PVT к лабораторным данным. SPE Res Eng 1 (3): 277-299.SPE-11197-PA. http://dx.doi.org/10.2118/11197-PA
  15. ↑ Кук, Р. Э., Джейкоби, Р. Х., и Рамеш, А. Б. 1974. Имитатор пласта бета-типа для аппроксимации композиционных эффектов во время закачки газа. Журнал Общества инженеров-нефтяников 14 (5): 471-481. SPE-4272-PA. http://dx.doi.org/10.2118/4272-PA
  16. ↑ Standing, M.B. 1979. Набор уравнений для расчета соотношений равновесия системы сырая нефть / природный газ при давлениях ниже 1000 фунтов на квадратный дюйм. J Pet Technol 31 (9): 1193-1195. SPE-7903-PA.http://dx.doi.org/10.2118/7903-PA.
  17. ↑ Алани, Г.Х. и Кеннеди, Х. 1960. Объемы жидких углеводородов при высоких температурах и давлениях. Пер., AIME 219, 288.

Интересные статьи в OnePetro

Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые читатель, желающий узнать больше, обязательно должен прочитать

Внешние ссылки

Используйте этот раздел, чтобы предоставить ссылки на соответствующие материалы на других веб-сайтах, кроме PetroWiki и OnePetro.

См. Также

Характеристика сырой нефти

Материальный баланс в нефтяных пластах

PEH: Масло_ резервуар, первичный_привод_ механизмы

.
2Янв

Обозначения индикаторов на панели приборов – что значит лампочка аккумулятора, двигателя, масла и другие индикаторы приборной панели авто

что значит лампочка аккумулятора, двигателя, масла и другие индикаторы приборной панели авто

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

значок машины с гаечным ключом

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Горит значок красной машины с замком

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Горит значок машины с восклицательным знаком

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Горит значок открытой двери

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Горит значок скользкая дорога

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Горит значок гаечного ключа

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Горит значок руль

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

горит значок иммобилайзера

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

горит значок ручника

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

горит значок охлаждающей жидкостилампочка охлаждающей жидкости

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

горит значок омывателя

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

лампочка Anti-Spin Regulationгорит значок asr

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

горит значок катализатора

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

горит значок выхлопные газы

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

горит значок аккумулятора

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

горит значок масла

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

горит значок подушкигорит значок srsгорит значок подушки безопасности

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

горит значок восклицательный знакгорит значок внимание

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

горит значок абс

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

горит значок esp

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

горит значок двигателя

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

горит значок свечей

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Расшифровка индикаторов безопасности га приборной панелиРасшифровка значков на приборной панелиИндикаторы дополнительных систем автомобиляПредупреждающие значки на панели приборов

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Обозначения на приборной панели

С каждым годом производители устанавливают на автомобили новейшие системы, а так же и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.

И так рассмотрим все обозначение значков (лампочек) на приборной панели:

Предупредительные индикаторы

Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, так же не исключена вероятность неисправности тормозной системе.

Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.

Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.

STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в пере с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины). На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобиля, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

Индикаторы, информируют о неисправностях и относятся к системам безопасности

Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации. В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.

Сбой в электронной системе стабилизации.

Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.

Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.

Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, рад значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того как был вынут ключ из замка зажигания.

Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.

Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.

Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.

Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).

Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

Активирован ручной тормоз.

Уровень тормозной жидкости опустился ниже допустимого.

Система распределения тормозных усилий неисправна.

Поломка системы электрического стояночного тормоза.

При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.

Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.

Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

Необходимо проверить крышку топливного бака.

Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.

Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.

Системы помощи в критических ситуациях и стабилизации

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна. Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.

Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Системе необходима диагностика или задействован полный привод.

Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.

Индикаторы дополнительных и специальных систем

Отсутствует/присутствует электронный ключ в машине.

Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы.А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.

Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

Активирован режим экономии топлива.

Автомобиль переведен в режим экономичного движения (ECO MODE).

Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).

Режим полного привода задействован.

Активирован режим полного привода с понижающим рядом в раздаточной коробке.

Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.

Задний межколесный дифференциал заблокирован.

Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.

При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.

Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.

Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.

При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.

Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.

Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).

Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.

Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.

Индикаторы, которыми оборудованы электромобили/гибриды

Неисправность главной батареи или в контуре высокого напряжения.

Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

Требуется подзарядка батарей.

Информирует о значительном снижение мощности.

Батареи в процессе зарядки.

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.

Индикаторы, которыми оборудованы дизельные автомобили

Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.

Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), так же может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.

Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.

Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.

Индикаторы внешних световых приборов

Индикатор активации наружного освещения.

Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

Дальний свет включен.

Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

Неисправность системы авторегулировки угла наклона света фар головного света.

Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Активирован сигнал поворота или аварийная сигнализация.

Дополнительные индикаторы

Напоминает о том, что ремень безопасности не пристегнут.

Незакрыт багажник/капот/дверь.

Открыт капот автомобиля.

Неисправность привода складной крыши кабриолета.

Топливо на исходе.

Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).

На исходе жидкость в омывателе ветрового стекла.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Детальная расшифровка значков на приборной панели

Один из моих давних знакомых на днях купил себе новую тачку. После недели эксплуатации автомобиля, стал по несколько раз на день звонить и спрашивать, что означает загоревшийся на приборной панели значок. Кстати, среди новоиспеченных владельцев современных автомобилей это не единичный случай. Много автолюбителей садясь за руль новой современной машины, и видя на приборке, что загорелся индикатор, сразу пугаются и думают, что произошла поломка в какой-то системе, но на самом деле, это не всегда так.

Подробно о том, что обозначают значки на приборной панели вашего автомобиля

Подробно о том, что обозначают значки на приборной панели вашего автомобиля

Индикаторы оповещают водителя не только о неисправностях, но и, о том или ином действии, которое должен выполнить человек управляющий автомобилем. Сигналы на приборной панели можно сравнить с дорожными знаками, которые есть предупреждающие и запрещающие.
Индикаторы на приборной панели могут разделяться на несколько категорий и подкатегорий.
И так, что вы должны знать и помнить. Если на приборе загорается значок красного цвета с любой пиктограммой, с большой вероятностью можно сказать, что существует проблема в автомобиле, с которой эксплуатация его крайнее не желательна, и может привести к серьезным последствиям. В этом случае стоит сразу же остановиться, заглушить двигатель и отбуксировать или же транспортировать авто на эвакуаторе в сервис.
Если на приборной панели загорелся индикатор желтого или оранжевого цвета, что является предупреждением о неправильной работе или отказе контролирующего элемента одной из автомобильных систем, не затягивая, покажите автомобиль специалисту, который определит проблему для ее устранения. В этом случае эксплуатация автомобиля допускается в ограниченном режиме, только для самостоятельного передвижения к автосервису. На некоторых автомобилях после появления предупреждающего сигнала на приборной панели, происходит блокировка полноценной работы многих систем и авто переходит в аварийный режим, в котором будут ограничены скорость и управление силовым агрегатом.
Горящий зеленый значок на приборной панели сигнализирует о том, что определенная система включена и функционирует нормально, следовательно, можно без опаски продолжать движение.
Надеюсь, что с основными категориями индикаторов на приборной панели автомобиля вам понятно. Если вопросов не возникло, двигаемся дальше и рассмотрим конкретно каждый значок, его обозначение и о чем он сигнализирует.

Расшифровка значков на приборной панели

Важные значки на приборной панели, при которых не рекомендуется эксплуатация авто

Обозначения на приборной панелиОбозначения на приборной панелиВключен ручник либо уровень тормозной жидкости в системе ниже допустимого. Также этот индикатор может указывать на неполадки самой тормозной системы, разгерметизация, износ колодок и т. д.Предупредительные индикаторыПредупредительные индикаторыПоказания температуры охлаждающей жидкости. Красный – повышенная температура, которая может привести к перегреву двигателя, синий низкая температура – двигатель не прогрет, следовательно, не рекомендуется  эксплуатация его с нагрузкой на высоких оборотахПоказания температуры охлаждающей жидкости. Красный – повышенная температура, которая может привести к перегреву двигателя, синий низкая температура – двигатель не прогрет, следовательно, не рекомендуется эксплуатация его с нагрузкой на высоких оборотах Показания температуры охлаждающей жидкости. Красный – повышенная температура, которая может привести к перегреву двигателя, синий низкая температура – двигатель не прогрет, следовательно, не рекомендуется эксплуатация его с нагрузкой на высоких оборотах
Индикатор с традиционно красным краником, говорит о том, что в системе смазки двигателя критически малое давление. Следствием этого может быть низкий уровень масла либо отказ масляного насоса.Индикатор с традиционно красным краником, говорит о том, что в системе смазки двигателя критически малое давление. Следствием этого может быть низкий уровень масла либо отказ масляного насоса. Индикатор с традиционно красным краником, говорит о том, что в системе смазки двигателя критически малое давление. Следствием этого может быть низкий уровень масла либо отказ масляного насоса.
Если вы увидели один из этих значков на приборке вашего автомобиля, это напоминание вам, что неплохо бы долить масла в мотор, так его уровень опустился ниже предельного.Если вы увидели один из этих значков на приборке вашего автомобиля, это напоминание вам, что неплохо бы долить масла в мотор, так его уровень опустился ниже предельного. Если вы увидели один из этих значков на приборке вашего автомобиля, это напоминание вам, что неплохо бы долить масла в мотор, так его уровень опустился ниже предельного. Загоревшийся индикатор с красной аккумуляторной батареей свидетельствует об отсутствии зарядки от генератора или неполадками в электросети контура генератор – аккумулятор.  Индикатор, на котором помимо АКБ есть еще и надпись  «MAIN», как правило, сигнализирует о неполадках с зарядкой батареи на гибридных автомобилях.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, информируют о неисправностях и относятся к системам безопасности

Индикаторы, информируют о неисправностях и относятся к системам безопасностиПоявление этого горящего индикатора на табло, как правило, сопровождается звуковым сообщением зуммера или голосовым сообщением. Значок опасности, говорит о том, что произошла нештатная ситуация в автомобиле, не закрыта одна или несколько дверей, капот и т.д.Индикаторы, сигнализирующие о неисправностях систем безопасности автоИндикаторы, сигнализирующие о неисправностях систем безопасности авто
Индикатор опасности в оранжевом треугольнике сообщает водителю о неисправностях в системе стабилизации.Индикаторы, сигнализирующие о неисправностях систем безопасности автоИндикаторы, сигнализирующие о неисправностях систем безопасности автоПроблема с  SRS — Supplemental Restraint System, что  в переводе на русский говорит о неполадках в системе пассивной безопасности или, как еще называют подушки безопасности.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности автоСхожие по информативности индикаторы с предыдущими, только указывают они на то, что подушки безопасности переднего пассажира не работают.Индикаторы, сигнализирующие о неисправностях систем безопасности автоИндикаторы, сигнализирующие о неисправностях систем безопасности автоТакже индикатор системы пассивной безопасности, который сигнализирует водителю о том, что на переднем сидении находится ребенок или человек с небольшим весом, что может стать причиной отказа срабатывания передней пассажирской подушки безопасности в случаи ДТП.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности автоНе работает система предаварийной безопасности (Pre Collision or Crash System — PCS), которая срабатывает, когда автомобиль опрокидывается. В некоторых случаях индикатор может загорятся во время или после движения по бездорожью.



Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Не работает система предаварийной безопасности (Pre Collision or Crash System — PCS)



Индикаторы, сигнализирующие о неисправностях систем безопасности автоИндикаторы, сигнализирующие о неисправностях систем безопасности авто
Этот индикатор загорается во время активации иммобилайзера или штатной противоугонной системы.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Ошибка при включении штатной противоугонной системы либо ее не рабочее состояние.



Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Проблемы с автоматической трансмиссией – перегрев масла, ошибки в блоке управления АКПП, выход из строя.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Описание данной неисправности нужно смотреть в руководстве по эксплуатации авто.



Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Этот значок можно увидеть в большинстве спортивных автомобилей, его появление говорит о том, что не исправна трансмиссия, игнорирование информации может привести к неуправляемости автомобилем.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности автоЭти индикатору встречаются на автомобилях с автоматической трансмиссией (Automatic Transmission — A/T) и сигнализируют о повышении предельно допустимой температуры в ней, что может привести к выходу из строя АКПП. Движение в этом случае крайне не желательно, рекомендуется подождать, пока коробка остынет.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Появление этого значка также свидетельствует о проблемах в АКПП (Automatic Transmission — AT). Движение автомобиля в этом случае крайне не желательно.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности автоПоказывает перевод ручки селектора АКПП в режим «P» «паркинг» на автомобилях с полным приводом, в котором есть ряд пониженных скоростей. В этом случае происходит блокировка автомата, когда рычаг находится в положении (N)

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности автоНекоторые автомобили с автоматической трансмиссией могут иметь  этот значок на прибойной панели, который загорается, если в коробке низкий уровень или слабое давление масла, перегрев, нерабочий один из датчиков, или существует иная проблема. В этом случае система включает аварийный режим – автомобиль может двигаться только на одной передачи на минимальной скорости с минимальными оборотами двигателя, чтобы уберечь детали АКПП от дальнейшего разрушения.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Эта желтая стрелочка shift up, подсказывает водителю, что необходимо переключится на повышенную передачу, чтобы сэкономить топливо.

 Индикаторы, сигнализирующие о неисправностях систем безопасности автоИндикаторы, сигнализирующие о неисправностях систем безопасности авто
Не работает или есть проблемы с гидроусилителем руля.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Поле того как включен ручной тормоз этот индикатор появится на приборке.



Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Уровень жидкости в тормозной системе ниже допустимого



Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Отключена или не работает  система ABS (Antilock Braking System)

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Тормозные колодки имеют не допустимый износ.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Неисправна система распределения тормозного усилия на колеса автомобиля.



Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Не работает или работает не должным образом электрический стояночный тормоз.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Этот индикатор может загораться на автомобилях с автоматической трансмиссией, когда вы включаете зажигание.  Информация о том, что прежде чем включить передачу на АКПП нужно нажать педаль тормоза.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности автоЕсли на автомобиле стоит система контроля давления воздуха в шинах, то при понижении давления более чем на 25% от номинального значения в одном или нескольких колесах вы увидите на приборной панели эти значки.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности автоИндикатор «CHECK«, как правило, загорается во время работы силового агрегата и сигнализирует о том, что одна или более систем двигателя имеют неисправность. В некоторых автомобилях появление этого значка может сопровождаться отключением некоторых систем, до тех пор, пока не будут выявлены и устранены неполадки.  Также возможно ограничение подачи топлива, для предотвращения работы двигателя на повышенных оборотах для уменьшения нагрузки.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Этот значок на панельке появится в том случае, если автомобиль оснащен системой Start-Stop. Зеленый индикатор горит, если двигатель заглушен, желтый, если система Start-Stop неисправна.

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Двигатель мотора потерял мощность – горит этот индикатор.  Для решения проблемы возможен вариант остановки мотора и его запуск примерно через 10 секунд.



Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Индикаторы, сигнализирующие о неисправностях систем безопасности авто

Обнаружена неисправность в электронной части трансмиссии или проблема в работе силового агрегата. Также данный индикатор может сигнализировать о неисправности иммобилайзера или неисправности системы впрыска.

sanekua.ru

Полный каталог значков на приборной панели автомобиля

Расшифровка символов на приборной панели.

Предлагаем вам самый полный список значков, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также имеют электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер машины.

В случае какой-либо ошибки, поломки или необходимости сообщить водителю важную информацию автопроизводители предусмотрели на приборной панели большое количество символов и надписей, которые загораются при определенных условиях. К сожалению, большое разнообразие символов на приборной панели путает многих водителей и даже иногда пугает. Мы собрали для вас более 150 сигнальных значков, которые встречаются в более чем 2000 автомобилях. В обзор включены 30 автомобильных марок.



Почему значки на приборной панели разного цвета?



Производители автомобилей предусмотрели несколько видов надписей и символов на приборной панели, разделив их на различные цвета. Например, если вы видите на приборке не красный значок (например, зеленый или синий), то ваша машина, скорее всего по-прежнему работает нормально, и вы можете продолжать движение. Но, тем не менее, вы не должны игнорировать появление любого предупреждения на панели.



Если на приборной панели появился красный символ, то электронная система автомобиля предупреждает вас о потенциально серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок, то автомобиль предупреждает вас о том, что возможно автомобилю требуется техническое обслуживание,диагностика или ремонт.



Обратите внимание, если символ мигает, то вы не должны затягивать с поездкой в технический центр.



И так начнем с наиболее важных и серьезных символов на приборной панели, и далее в порядке убывания важности продолжим описывать значения значков на приборной панели.



Предупреждающие символы — Серьезные предупреждения



Если вы видите на приборной панели какой-либо из следующих символов, ни в коем случае не игнорируйте предупреждение. Немедленно остановитесь, заглушите двигатель, и срочно обратитесь в автомобильный технический центр или автосервис.

Внимание! Нижеуказанные символы предупреждения не должны быть проигнорированы. В противном случае вы ваша машина может быть серьезно повреждена.





Обычные и общие значки на приборной панели



Следующие символы на приборной панели предназначены, для того чтобы предупреждать водителя о плановых потребностях машины и напоминать вам о том что вам необходимо сделать. Например, этот вид значков предупреждает вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли дверь. Этот вид значков может загораться как на приборной панели, так и на информационно-развлекательной системе (на экране по центру консоли).





Осветительные значки и символы



Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки, вы наверняка видели в своей машине. Большинство из них загорается зеленым или синим цветом.





Информационные дисплеи на приборной панели для технических сообщений и предупреждений



В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы сообщать водителю более подробную информацию об автомобиле и о многих работающих системах. Как правило, этот информационные экран установлен по центру приборной панели.

На рынке существует огромное количество автомобилей, которые оснащены подобным экраном, которые способны выводить различную информацию об ошибках, предупреждения и т.п.



Символы неисправности систем автомобиля и предупреждения о безопасности



Если вы увидите на приборной панели указанные значки, то обратитесь к дилеру или в автосервис как можно скорее. Внимание! Символы указаны в порядке их важности (от серьезных к менее серьезным предупреждениям).





Значки на приборной панели систем помощи и безопасности



Новые автомобили помимо стандартных пиктограмм на приборной панели имеют множество новых символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.





Специальные и дополнительные значки символы на приборной панели автомобилей



Символы и индикаторы, которые мы внесли в эту группу, связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают, что они в данный момент времени активны. Другие же символы при появлении на приборной панели, сообщают водителю о проблемах с работой с той или иной функцией. Как правило, при проблемах высвечиваются либо желтые или красные значки.





Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует.

Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.



Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.





Символы, используемые в дизельных автомобилях



Ниже представлены значки приборной панели, которые используются в дизельных автомобилях.





Источник

zabarankoi.mirtesen.ru

ОБОЗНАЧЕНИЕ ЗНАЧКОВ | сигналов ? на панели приборов:❗️самый полный список индикаторов автомобиля с обозначениями

ЛампаЧто значит
Индикатор, сообщающий о том, что одна из дверей автомобиля или багажный отсек не заперты.
В бензобаке заканчивается горючее, требуется заправка.
Индикатор, свидетельствующий о необходимости добавления жидкости в бачок стеклоомывателя.
 Низкая мощность ДВСНизкая мощность ДВСНеисправность приводного устройства складкой крышки автомобиля. Код появляется только в машинах в кузове кабриолет.
 Низкая мощность ДВСНизкая мощность ДВСТакие символы, если они загорелись, актуальны для автомобилей, работающих с электронными ключами. Зеленый – ключ есть, красный – ключа нет.
Низкая мощность ДВСНизкая мощность ДВСПервый индикатор сообщает о том, что трансивер иммобилайзера определил электронный ключ в зоне действия антенны. Значок с молнией указывает на разряд элемента питания в брелоке, требуется замена батарейки.
  Низкая мощность ДВСНизкая мощность ДВСНизкая мощность ДВСНизкая мощность ДВСДанный индикатор свидетельствует о работе круиз-контроля. В том случае, если лампа мигает, то с системой что-то не в порядке.
Низкая мощность ДВСНизкая мощность ДВСПарктроник. Если значок загорелся зеленым – то все в порядке.

При появлении желтого индикатора рекомендуется произвести диагностику сенсоров парковочного радара, установленных в бамперах. Причина может быть связана с плохим контактом одного из датчиков.

Низкая мощность ДВСНизкая мощность ДВСИнформационные символы систем мониторинга полосы движения транспортного средства. Их появление может сопровождаться работой зуммера. Желтый мигающий индикатор указывает на то, что машина уходит в сторону и водитель должен выровнять рядность передвижения.

Желтый значок, горящий постоянно, говорит о неисправности в работе одного из узлов. Зеленый индикатор сообщает о включении
этой системы.

Низкая мощность ДВСНизкая мощность ДВСНеисправность в работе системы Старт/Стоп, предназначенной для экономии горючего.
Низкая мощность ДВСНизкая мощность ДВСЗначок появляется только в транспортных средствах, оснащенных передним и задним приводом. Его наличие сообщает о попытке перехода коробки передач на привод задних колес.
Низкая мощность ДВСНизкая мощность ДВСТрансмиссионный агрегат машины функционирует в режиме заднего привода. Но при необходимости может произойти автоматическая активация полного привода.
Низкая мощность ДВСНизкая мощность ДВСВключен режим экономии топлива.
Низкая мощность ДВСНизкая мощность ДВСПоявление индикатора происходит при активации режима Эко Мод. Его включение позволяет сэкономить горючее при передвижении.
Низкая мощность ДВСНизкая мощность ДВСАктивация режима производится только при движении автомобиля на
скользкой поверхности, по льду или снегу. Система включается автоматически для упрощения процесса передвижения. Если он появляется, то это говорит о том, что АКПП автоматически работает на повышенных передачах.
Низкая мощность ДВСНизкая мощность ДВСТакой значок может появиться только в авто, оборудованном умной системой. При появлении индикатора водителю предлагается совершить остановку и отдохнуть. Данный значок может сопровождаться женским голосом, который предложит автовладельцу выпить кофе.
Низкая мощность ДВСНизкая мощность ДВСИндикатор, сообщающий об опасности на пути в виде препятствия или движущегося транспортного средства. Появление этого значка возможно только на авто, оснащенных системой круиз-контроля, когда она активирована.
Низкая мощность ДВСНизкая мощность ДВССимвол включенной системы изменения высоты положения кузова. Появляется только при активации этого узла.
 Работает обогревРаботает обогревВключено устройство обогрева заднего стекла.
Работает обогревРаботает обогревПроизошло включение тормозной системы автомобиля. Для отключения пользователь должен выжать педаль газа.
Работает обогревРаботает обогревИндикаторы, указывающие на режим функционирования амортизаторов. Сообщают об активации комфортного или спортивного режима передвижения.
Работает обогревРаботает обогревИндикатор системы пневматической подвески автомобиля. Его активация сообщает о максимальном положении кузова транспортного средства над поверхностью дороги.
 Проблемы в работе подвескиПроблемы в работе подвескиБортовой компьютер зафиксировал неполадки в работе одного из узлов подвески.
Проблемы в работе подвескиПроблемы в работе подвескиЗначок системы предупреждения столкновений. Активация значка сообщает о неисправностях в работе одного из узлов. Также причина появления может быть связана с загрязнением контроллеров.
Проблемы в работе подвескиПроблемы в работе подвескиЗначок активации режима передвижения с подключенным прицепом.
Проблемы в работе подвескиПроблемы в работе подвескиИндикатор актуален для машин, оснащенных механической коробкой. Бортовой компьютер рекомендует сэкономить топливо, включив повышенную скорость.
Проблемы в работе подвескиПроблемы в работе подвескиВключен полный привод.
Проблемы в работе подвескиПроблемы в работе подвескиАктивирован полный привод при движении на пониженной скорости.
Проблемы в работе подвескиПроблемы в работе подвескиИндикаторы появляются при блокировке дифференциала. Это требуется для улучшения проходимости транспортного средства при передвижении на полном приводе.
Проблемы в работе подвескиПроблемы в работе подвескиИндикатор, сообщающий о блокировке межколесного дифференциала задних колес.
Проблемы в работе подвескиПроблемы в работе подвескиЗначок, сигнализирующий о деактивации полного привода. Если горит индикатор с гаечным ключом, это свидетельствует о проблемах в работе трансмиссии полного привода.
Проблемы в работе подвескиПроблемы в работе подвескиПоявление этих индикаторов может сообщить о неполадках в
функционировании системы полного привода на автомобиле с запущенным мотором.
Также данные значки могут свидетельствовать о несовпадении диаметра колес, установленных на задней и передней оси. Часто ошибка появляется после «переобувки» автомобиля.
Проблемы в работе подвескиПроблемы в работе подвескиНеисправность в работе системы полного привода. Возможная причина может заключаться в перегреве дифференциала.
 Слишком горячее маслоСлишком горячее маслоТемпература расходного материала в заднем дифференциале увеличена, водителю необходимо решить вопрос.
Слишком горячее маслоСлишком горячее маслоЗначок, сообщающий о неисправностях в работе системы активного подруливания. Обычно индикатор появляется на авто с запущенным двигателем.
Слишком горячее маслоСлишком горячее маслоЗначок некорректной работы или выхода из строя системы активного подруливания. Причина может быть вызвана неисправностью тормозов, подвески или системы управления силовым агрегатом.
Слишком горячее маслоСлишком горячее маслоИндикатор, сообщающий о попытке тронуться с места на повышенной скорости для передвижения по скользкому дорожному покрытию. Появляется только на авто, оснащенных автоматической трансмиссией.
 Вариаторная трансмиссияВариаторная трансмиссияТакие символы появляются только на автомобилях, оборудованных вариаторной КПП. Лампочка может загореться только при включении зажигания, но пропадет после запуска мотора. Если при включении двигателя автомобиля она не погасла, то это говорит о неисправностях в работе вариатора.
 Неисправности системы управленияНеисправности системы управленияНекорректная работа системы управления. Чтобы избежать возможных проблем во время движения, необходимо произвести диагностику.
Неисправности системы управленияНеисправности системы управленияЗначок переключения режимов Спорт, Снег, Комфорт и т.д. Может свидетельствовать об изменении настроек в работе подвески, силового агрегата или автоматической трансмиссии.
Неисправности системы управленияНеисправности системы управленияВключение режима «Power» на авто с автоматической коробкой передач,
предназначенного для задержки переключения трансмиссии на повышенную скорость. Это требуется для раскрутки силового агрегата, что позволяет добиться максимальной мощности мотора. На некоторых моделях машин появление этого значка связано с регулировкой в системе подачи горючего и подвески транспортного средства.

avtozam.com

Расшифровка ошибок приборной панели АУДИ: обозначения на приборной панели

На данной странице мы разместили световые индикаторы и предупреждения. Это ошибки, которые вы можете увидеть на приборной панели своего автомобиля Audi A1 — Q7, TT, R8. Здесь их более 150, поэтому внимательно прокручивайте страницу, пока не найдете подходящее изображение.

Как правило, цвет подсвеченного символа иллюстрирует серьезность проблемы.

  • Красная подсветка указывает на проблему, требующую немедленного решения.
  • Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.
  • Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.

Если на вашем Audi загорелся индикатор ошибки, который сообщает о проблеме с одной из систем автомобиля, вы можете связаться с мастером нашего сервиса по телефону +7 (812) 372 66 09 для получения консультации и записи на диагностику.

Индикатор 3 - Неисправность тормозной системы

Неисправность тормозной системы

Если загорается контрольная лампа, это свидетельствует о неисправности тормозной системы. Остановитесь и проверьте уровень тормозной жидксти. Также это может означать неисправность усилителя тормозного привода.
Если данная контрольная лампа загорается с контрольной лампой ABS, а также ESC, то это свидетельствует о выходе из строя ABS, ESC и системы распределения тормозного усилия. Дальнейшее движение запрещено.
Если контрольная лампа появляется при неподвижно стоящем автомобиле или после включения зажигания, следует проверить, можно ли отпустить стояночный тормоз.
Если отпускание стояночного тормоза невозможно, воспользуйтесь квалифицированной помощью. Если можно разблокировать стояночный тормоз и указание для водителя продолжает светится, по возможности быстрее доехать до авторизированного дилерского центра и устранить неисправность.
Если контрольная лампа появляется при движении, это может свидетельствовать о неисправности системы помощи при трогании с места или функции аварийного торможения. Обратитесь к специалисту за помощью.

Индикатор 5 - Уровень охлаждающей жидкости / проблема с температурой

Уровень охлаждающей жидкости / проблема с температурой

Заглушите двигатель, проверьте охлаждающую жидкость. Если уровень слишком низкий, не продолжайте движение. Если температура, дайте двигателю остыть.

Индикатор 6 - Слишком низкое давление моторного масла

Низкое давление моторного масла или неисправность измерительной системы

Заглушите двигатель. Проверьте уровень моторного масла. Если данная контрольная лампа мигает, не продолжайте движение и заглушите двигатель, даже если уровень моторного масла находится в пределах допустимого значения. В противном случае компоненты двигателя могут быть повреждены. Обратитесь в сервисный центр.

Индиикатор 17 - Неисправность системы сажевого фильтра дизельного топлива

Неисправность системы сажевого фильтра дизельного топлива

Совершите поездку длительностью 15 минут на 4 передаче (МКП) или на скорости не менее 75 км/час, если автомобиль оснащен автоматической коробкой передач. Соблюдайте скоростной режим, не нарушайте правила дорожного движения. Если контрольная лампа продолжает гореть, обратитесь в сервисный центр.

Индиикатор 37 - Неисправность рулевого управления

Неисправность рулевого управления

Двигайтесь медленно в специализированную мастерскую. Если после того, как вы выключили и включили зажигание, и совершили поездку на короткое расстояние, контрольная лампа желтого цвета не загорается, то необходимость обращения в сервисный центр отсутствует.

Индиикатор 41 - Центральная контрольная лампа

Система слежения за дорожной разметкой включена, но предупреждение невозможно

Система не готова. Возможные причины: нет ни одной ограничительной линии разметки, линии разметки не идентифицируются, скорость движения меньше скорости включения, ширина полосы меньше 2,5 или больше 4,5 метров, слишком узкий поворот, руки не находятся на рулевом колесе.

Данные световые индикаторы актуальных для всех моделей Audi A1, A3, A4, A5, A6, A7, A8, Q3, Q5, Q7, TT и R8. Если на приборной панели вашего автомобиля загорелся индикатор оишбки жёлтого или красного цвета, который сообщает о возникновении проблемы и её квалифицированного ршение, обратитесь в наш сервисный-центр и специалисты выполнят комплексную проверку автомобиля.

Мы работаем на рынке более 13 лет, предлагая качественное сервисное обслуживание автомобилей АУДИ в Санкт-Петербурге. Если у вас есть дополнительные вопросы, вы можете связаться с мастером СТО по указанному на сайте телефону или электронной почте, что проконсультироваться по любой из ошибок на приборной панели Audi.

audi-rus.ru

Расшифровка ошибок приборной панели ФОЛЬКСВАГЕН: обозначения на приборной панели

Работаем ежедневно с 09:00 до 21:00

На данной странице мы разместили световые индикаторы и предупреждения. Это ошибки, которые вы можете увидеть на приборной панели своего автомобиля Volkswagen (Фольксваген). Здесь их более 40, поэтому внимательно прокручивайте страницу, пока не найдете подходящее изображение.

Как правило, цвет подсвеченного символа иллюстрирует серьезность проблемы.

  • Красная подсветка указывает на проблему, требующую немедленного решения.
  • Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.
  • Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.

Если на вашем Volkswagen загорелся индикатор ошибки, который сообщает о проблеме с одной из систем автомобиля, вы можете связаться с мастером нашего сервиса по телефону +7 (812) 372 66 09 для получения консультации и записи на диагностику.

Предписывающие индикаторные лампы

Индикатор 1 - Тормозная система

Тормозная система

Если этот индикатор горит, проверьте, что ручной тормоз не включен. Если он применяется, снимите его и продолжайте движение.

Если он не включен или индикатор продолжает гореть, проверьте уровень тормозной жидкости. Если он находится на неправильном уровне, долейте его до нужного уровня.

Если индикатор продолжает гореть, обратитесь в сервисный центр.

Индикатор 2 - Система охлаждения двигателя

Система охлаждения двигателя

Если этот индикатор загорается, немедленно остановитесь, заглушите двигатель и не двигайтесь дальше. Проверьте, в порядке ли уровень охлаждающей жидкости двигателя. Если это так, то, вероятно, существует более широкая проблема с системой охлаждения, поэтому обратитесь в службу поддержки на дорогах. Если уровень охлаждающей жидкости не в порядке, добавьте больше охлаждающей жидкости. Для получения помощи в этом, обратитесь к руководству пользователя. Если сигнальная лампа продолжает гореть даже после этого, обратитесь за помощью к специалистам.

Индикатор 3 - Давление масла в двигателе

Давление масла в двигателе

Если этот индикатор загорается, остановитесь, как только это станет безопасным, и немедленно выключите двигатель и не перезапускайте. Проверьте уровень масла. Если уровень масла в норме, обратитесь в службу поддержки на дороге, так как могут возникнуть другие проблемы с системой давления. Если уровень масла не в порядке, доливайте масло до тех пор, пока оно не станет нормальным. Обратитесь к руководству пользователя для получения инструкций или обратитесь за помощью на дороге. Запустите двигатель снова на пять секунд, и если лампа погаснет в течение этого времени, вы можете продолжить движение. Если это не так, обратитесь за помощью на дороге.

Индикатор 4 - Система рулевого управления с усилителем

Система рулевого управления с усилителем

Если этот индикатор загорается, остановитесь, как только это будет безопасно, и заглушите двигатель. Выньте ключ зажигания. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть, проверьте рулевое управление и посмотрите, можете ли вы безопасно управлять автомобилем. Если это так, обратитесь непосредственно в сервисный-центр. Если нет, обратитесь в службу поддержки на дорогах.

Индикатор 5 - Система подушек безопасности и ремней безопасности

Система подушек безопасности и безопасности

Если этот индикатор загорается, аккуратно подъезжайте в автосервис и диагностируйте и устраняйте неисправность. Проблемы с этими системами могут не повлиять на работу автомобиля, но очень важны для вашей безопасности.

Индикатор 6 - Система зарядки автомобиля

Система зарядки автомобиля

Если вы можете запустить двигатель, когда этот индикатор горит, обратитесь к специалисту по ремонту, так как есть проблемы с электрическими компонентами автомобиля. Избегайте использования избыточного электрического оборудования, чтобы не разрядить аккумулятор. Если вы не можете запустить двигатель, обратитесь в службу поддержки на дорогах.

Индикатор 9 - Выключатель зажигания

Выключатель зажигания

Если этот индикатор горит красным, не выключайте двигатель, так как он может не включиться снова. Если индикатор горит красным или желтым, обратитесь к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Индикатор 7 - Замок рулевого управления

Замок рулевого управления

Если этот индикатор горит красным, обратитесь к специалисту по ремонту. Если он горит желтым, то неисправность менее серьезна, и вы можете самостоятельно доехать до сервиса для проверки системы,при этом двигайтесь осторожно.

Индикатор 8 - Пряжки ремней безопасности

Ремень безопасности отстегнут

Пристегните ремень безопасности водителя или пассажира.

Индикатор 10 - Одна из дверей открыта

Одна из дверей открыта

Убедитесь, что все двери закрыты правильно.

Индикатор 11 - Капот

Крышка капота не закрыта

Убедитесь, что капот закрыт.

Индикатор 12 - Крышка багажника

Крышка багажника не закрыта

Убедитесь, что крышка багажника закрыта правильно.

Индикатор 13 - Пополнить AdBlue

Пополнить AdBlue

Этот индикатор указывает, что AdBlue не осталось. Если автомобиль выключен при включенном освещении, он не включится снова. Это стандартная операция системы, и для полной перезагрузки автомобиля требуется полная заправка AdBlue. Более подробная информация доступна в руководстве пользователя.

Предупреждающие индикаторные лампы

Индикатор 1 - Лампа контроля выбросов

Лампа контроля выбросов

Если этот индикатор постоянно горит, выключите двигатель и выньте ключ. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть или мигать, обратитесь к специалисту по ремонту или, если автомобиль вибрирует или вялый, обратитесь за помощью на дорогу.

Индикатор 2 - Дизельный сажевый фильтр

Дизельный сажевый фильтр

Убедитесь, что в автомобиле есть топливо и другие сигнальные огни не горят. Если несколько сигнальных ламп включены, обратитесь за помощью на дорогу. Если автомобиль заправлен и лампа продолжает гореть, двигайтесь со скоростью более 60 км / ч и между 1800-2500 об / мин, пока не погаснет свет. Если индикатор не погаснет в течение 15 минут, по возможности поезжайте в автосервис или обратитесь за помощью к придорожным специалистам.

Индикатор 3 - Лампа управления двигателем

Управление бензиновым двигателем

Осторожно доехать до авторизованного ремонта, чтобы решить эту проблему.

Индикатор 3 - Управление дизельным двигателем

Управление дизельным двигателем

Обычно эта лампа загорается на несколько секунд при включенном зажигании, но если лампа загорается при работающем двигателе, безопасно отправляйтесь в автосервис для проверки двигателя и устранения проблемы.

Индикатор 5 - Уровень моторного масла

Уровень моторного масла

Если этот индикатор горит ровно, долейте моторное масло. Руководство пользователя содержит дополнительную информацию о том, как это сделать. Если этот индикатор мигает, значит, датчик неисправен. Поездка в автосервис.

Индикатор 6 - Антиблокировочная тормозная система / электронная блокировка дифференциала неисправность

Антиблокировочная тормозная система / электронная блокировка дифференциала неисправность

Произошла неисправность антиблокировочной тормозной системы. Автомобиль по-прежнему будет нормально тормозить, но ABS и ESP могут не включиться при необходимости. Аккуратно поезжайте к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Индикатор 7 - Программа электронной стабилизации

Программа электронной стабилизации

Если этот индикатор мигает во время вождения, это нормальная функция. Свет сообщает, что система контроля тяги или ESP вмешивается. Если он постоянно горит, возможно, вы нажали кнопку «ESP off». Это может быть возобновлено путем включения и выключения автомобиля. Если индикатор продолжает гореть, обратитесь к специалисту по ремонту для диагностики и устранения проблемы.

Индикатор 8 - Контроль давления в шинах

Контроль давления в шинах

Проверьте давление в шинах и при необходимости отрегулируйте. Если индикатор продолжает гореть, проверьте все давления в шинах еще раз. Если они в порядке, сохраните их с помощью дисплея меню и, если индикатор остается включенным, безопасно обратитесь к специалисту по ремонту для проверки системы. Если давление в шинах снова изменилось, отремонтируйте или замените поврежденную шину.

Индикатор 9 - Система рулевого управления с усилителем

Система рулевого управления с усилителем

Если автомобиль был недавно запущен, или аккумулятор был отсоединен или разряжен, поверните рулевое колесо полностью вправо, затем полностью налево и кратковременно двигайтесь со скоростью 15-20 км / ч. Если индикатор не гаснет, отправляйтесь в безопасное место в автосервис.

Индикатор 10 - Замок рулевого управления

Контроль тормозных колодок

Тормозные колодки изношены. Обратитесь в автосервис.

Индикатор 11 - Система подушек безопасности и ремней безопасности

Система подушек безопасности и ремней безопасности

Если этот индикатор горит, неисправна система подушек безопасности или ремней безопасности. Аккуратно поезжайте к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Индикатор 12 - Неисправность коробки передач / перегрев

Автоматическая коробка передач

Этот свет обычно сопровождается сообщением в информационно-развлекательной системе. «Вы можете продолжить движение», «Задняя передача недоступна». Остановите автомобиль и выберите «P» или «Пожалуйста, нажмите педаль тормоза и снова включите передачу», когда ручной тормоз не включен, требует, чтобы вы обратились в автосервис. Если информационно-развлекательная система говорит: «Пожалуйста, затормозите педаль и выберите передачу снова», когда стояночный тормоз выключен, или «Пожалуйста, измените свой стиль вождения», вы можете продолжить движение.

Индикатор 13 - Пневматическая подвеска

Пневматическая подвеска

Существует проблема с системой пневматической подвески. Автомобиль может двигаться по-разному, что может повлиять на управляемость, устойчивость и дорожный просвет. Аккуратно поезжайте в автосервис, чтобы диагностировать и решить эту проблему.

Индикатор 14 - Адаптивные амортизаторы подвески

Адаптивные амортизаторы подвески

Свяжитесь со специалистом по ремонту или придорожной помощью.

Индикатор 15 - Задний спойлер

Задний спойлер

Задний спойлер неисправен. Поезжайте в автосервис и не превышайте 120 км / ч.

Индикатор 16 - Контроль лампы

Контроль лампы

Проверьте все лампочки и убедитесь, что они работают. Если они сломаны или неисправны, замените их как можно скорее.

Индикатор 17 - Стоп-сигналы

Стоп-сигналы

Убедитесь, что все стоп-сигналы работают правильно. Если они сломаны или неисправны, замените их как можно скорее.

Датчик дождя и света

Датчик дождя и света

Если этот индикатор горит, стеклоочистители и фонари не включаются и не выключаются автоматически. Их по-прежнему можно включать и выключать вручную. Обратитесь в автосервис для решения этой проблемы.

Индикатор 19 - Регулировка угла наклона фар

Регулировка угла наклона фар

Система регулировки угла наклона фар работает неправильно.

Индикатор 20 -  Неисправность датчика моторного масла

Адаптивная система освещения

Если этот свет горит, фары не адаптируются автоматически. Они все еще могут быть погружены вручную. Для устранения проблемы обратитесь в автосервис.

Индикатор 21 - Сцепное устройство

Сцепное устройство

Убедитесь, что прицепное устройство правильно подключено.

Индикатор 22 - Конвертируемая крыша

Конвертируемая крыша

Эта лампа загорается, когда крыша открывается или закрывается. Если она включена в любое другое время, сначала полностью откройте и закройте крышу. Если индикатор остается включенным, обратитесь к специалисту по ремонту.

Индикатор 23 - Центральная контрольная лампа

Ключ не в автомобиле

Для автомобилей с бесключевым доступом этот индикатор загорается, когда их нет в автомобиле, а двигатель работает. Убедитесь, что ключ находится в автомобиле, чтобы вы могли перезапустить двигатель.

Индикатор 24 - Требуется доливка жидкости омывателя

Ассистент Lane assist

Этот свет загорается, когда работает система помощи полосам, но не может обнаружить дорожную разметку. Если индикатор загорается с сообщением «Сбой системы», обратитесь к специалисту по ремонту.

Индикатор 25 - Нажмите педаль сцепления

Нажмите педаль сцепления

Нажмите педаль тормоза и переведите рычаг переключения передач из положения парковки.

Индикатор 26 - Уровень жидкости омывателя ветрового стекла

Уровень жидкости омывателя ветрового стекла

Если этот индикатор загорается, уровень жидкости в омывателе ветрового стекла необходимо долить. Обратитесь к руководству пользователя для получения дополнительной информации об этом процессе.

Индикатор 27 - Задние противотуманные фонари

Задние противотуманные фонари

Этот индикатор указывает, что задний противотуманный фонарь включен. Задние противотуманные фонари следует включать только в условиях тумана.

Индикатор 28 - Низкий уровень топлива

Низкий уровень топлива

Топливный бак почти пуст и достиг резервного уровня. Заполните бак как можно скорее.

Индикатор 29 - Пополнить AdBlue

Пополнить AdBlue

Этот свет загорается, когда радиус действия AdBlue составляет около 1000 миль. Свет будет освещать каждые 31 миль вместе с шумом. Если AdBlue не перезаряжается, индикатор со временем загорится красным, и автомобиль не включится.

Прочие индикаторные лампы

Индикатор 1 - Круиз контроль

Круиз контроль

Этот индикатор указывает, что круиз-контроль включен.

Индикатор 2 - Нажмите педаль тормоза

Нажмите педаль тормоза

Этот свет только на автоматических транспортных средствах. Этот индикатор указывает на то, что педаль тормоза должна быть нажата перед перемещением рычага переключения передач в положение парковки.

Индикатор 3 - Центральная контрольная лампа

Lane Assist

Этот индикатор указывает на то, что система помощи полосам включена.

Индикатор 4 - Центральная контрольная лампа

Адаптивный круиз-контроль

Этот индикатор указывает, что адаптивный круиз-контроль включен. Если он мигает, вы превышаете максимальную установленную скорость, уменьшите скорость.

Индикатор 5 - Адаптивный круиз-контроль включен

Пополнить AdBlue

Этот свет загорается, когда радиус действия AdBlue составляет около 1500 миль. Свет будет освещать каждые 62 мили вместе с шумом. Если AdBlue не перезаряжается, индикатор загорается желтым цветом на расстоянии 1000 миль, а затем красным, и автомобиль не включается.

Данные световые индикаторы актуальных для всех моделей Volkswagen Touareg, Tiguan, Polo, Passat, Golf, Scirocco, Jetta, Transporter и т.д. Если на приборной панели вашего автомобиля загорелся индикатор оишбки жёлтого или красного цвета, который сообщает о возникновении проблемы и её квалифицированного ршение, обратитесь в наш сервисный-центр и специалисты выполнят комплексную проверку автомобиля.

Мы работаем на рынке более 13 лет, предлагая качественное сервисное обслуживание ФОЛЬКСВАЕГН в Санкт-Петербурге. Если у вас есть дополнительные вопросы, вы можете связаться с мастером СТО по указанному на сайте телефону или электронной почте, что проконсультироваться по любой из ошибок на приборной панели Volkswagen.

audi-rus.ru

2Янв

Назначение и устройство тормозной системы: Тормозная система автомобиля: устройство, назначение и принцип действия тормозов

Тормозная система автомобиля: устройство, назначение и принцип действия тормозов

Одной из самых важных систем в автомобиле, является система торможения. При ее неисправности автомобиль становится смертельно опасным как для водителя, едущих с ним пассажиров, так и для всех остальных участников дорожного движения, включая вездесущих пешеходов. Поэтому исправность тормозной системы автомобиля — залог сохранности не только здоровья, но и жизни.

Тормозная система автомобиля предназначена для замедления или осуществления полной остановки транспортного средства. В тормозную систему входит ряд составных частей – это тормозные колодки, шланги, тормозные цилиндры, вакуумный усилитель, барабаны или диски.

Все современные автомобили оборудуются фрикционными тормозами. В основе работоспособности фрикционных тормозов используется сила трения неподвижных деталей механизма о подвижные.

Тормозная система разделяется на два вида: рабочая, которая предназначена для снижения скорости и остановки автомобиля и стояночная, которая используется для того, чтобы удержать автомобиль на неровной поверхности (ручник, но в современных автомобилях бывает и автоматический стояночный тормоз). Согласно требований, которые предъявляются странами, входящими в ЕЭС, рабочей и стояночной тормозной системами должен быть оборудован каждый производимый автомобиль.

Обеспечить безопасную эксплуатацию транспортных средств без высоко-эффективной и крайне надежной тормозной системы не представляется возможным. Перед инженерами, работающими в автомобилестроении, постоянно стоит задача совершенствования тормозных систем. Многие из этих усовершенствований, к сожалению, предлагаются только в дополнительных опциях к автомобилю или только в дорогих комплектациях, за которые приходится платить больше. Но стоит ли экономить на собственной безопасности? Это решает каждый автолюбитель самостоятельно.

Принцип действия тормозной системы

Схема подготовлена по материалам automn.ru и systemsauto.ru

  1. трубопровод контура «левый передний-правый задний тормозные механизмы»
  2. сигнальное устройство
  3. трубопровод контура «правый передний — левый задний тормозные механизмы»
  4. бачок главного тормозного цилиндра
  5. главный тормозной цилиндр
  6. вакуумный усилитель тормозов
  7. педаль тормоза
  8. регулятор давления
  9. трос стояночного тормоза
  10. тормозной механизм заднего колеса
  11. регулировочный наконечник стояночного тормоза
  12. рычаг привода стояночного тормоза
  13. тормозной механизм переднего колеса

При нажатии на педаль тормоза в тормозной системе создается давление, которое усиливается вакуумным усилителем и передается через тормозные шланги на неподвижные части тормозного механизма — колодки.

Тем самым тормозные колодки приводятся в движение и либо зажимают тормозной диск (в дисковых тормозах), либо упираются в стенки барабана (в тормозах барабанного типа), что обеспечивает торможение.

Дисковые тормоза хотя и более дорогие, но более надежные, поэтому барабанные тормоза используются лишь на задних колесах бюджетных автомобилей.

Схема дисковых тормозов

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод — это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным…

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Видео: принцип работы тормозной системы

Назначение и типы тормозных систем автомобиля.

Тормозная система автомобиля служит для снижения его скорости или полной остановки.

По назначению выделяют следующие типы тормозных систем: рабочую, резервную и стояночную.

1. Рабочая (основная) тормозная система предназначена для снижения скорости движения автомобиля и для его остановки. Часть системы, которая переносит усилие с педали тормоза на тормозные колодки, называют тормозным приводом.

а. Механический привод осуществляется при помощи тросов и рычагов: механический, пневматический, гидравлический и комбинированный. Из-за его малой эффективности и неудобства обслуживания в современном автомобилестроении практически не используется. Существуют различные виды тормозных приводов.

б. Пневматический привод в своей работе использует разрежение воздуха. В настоящее время распространен на грузовиках и автобусах.

в. Гидравлический привод приводится в действие благодаря жидкости на основе спирта, гликоля или силикона. Распространен повсеместно.

д. Комбинированный привод использует несколько типов энергоносителей и, ввиду своей сложности, не применяется без крайней необходимости.

2. Резервная (запасная) тормозная система включается при неисправности рабочей системы. В современном автомобилестроении, как правило, выполнена не автономно, а в составе одной из частей рабочей системы.

3. Стояночная тормозная система, в первую очередь, служит для предотвращения нежелательного самопроизвольного движения автомобиля во время стоянки.

Кроме того, ее используют для облегчения трогания в гору, при длительной остановке в «пробке», для ухода в управляемый занос или при полном отказе рабочей тормозной системы.

Эта система может быть реализована механическим способом (тросы к задним колесам или к трансмиссии) или посредством гидравлики.


История развития тормозных механизмов.

Самый примитивный тормозной механизм, использовавшийся в гужевых повозках,представлял собой деревянную колодку, затормаживающую непосредственно рабочую поверхность колеса.

Эта колодка приводилась в рабочее положение ручным рычагом.

Этот механизм посредством колодок воздействовал на металлический обод колеса и приводился в действие тросами. Ближайший современный аналог — это тормозные механизмы велосипедов.С распространением резиновых шин данный способ торможения стал абсолютно неэффективным, что привело к появлению клещевого колодочного тормоза.

Параллельно с колодочным тормозом появился ленточный механизм.

Гибкая металлическая лента охватывала тормозной барабан. При торможении, посредством рычагов, лента натягивалась, что приводило к затормаживанию колес. Данная система довольно долго использовалась еще и в качестве стояночного тормоза.

В 1910-20-х годах стали появляться барабанные тормоза, которые по своему принципу работы соответствуют современным. Однако, за это время существенно изменились тормозные приводы, пройдя свой путь от раздельного механического до совмещенного гидравлического. Впервые гидравлическая система была применена в 1921 году Малкольмом Локхидом.

Примерно в конце 1920-х конструкторы начали реализовывать системы, снижающие усилие на педаль тормоза. Ввиду сложности конструкции, усилители тормозов использовались только на автомобилях класса люкс.

Их широкое распространение пришлось на 1950-е годы. Этому развитию послужило увеличение скоростных характеристик и динамических качеств автомобилей.

В конце 1950-х начали серийно устанавливать дисковые тормоза. В данной системе колодки прижимаются не к внутренней поверхности барабана, а к наружным плоскостям диска. Этот тормоз конструктивно проще барабанного, обладает лучшей эффективностью, меньшей массой, и он проще в обслуживании. В усовершенствованном виде такие тормоза используются до сих пор.


Гидравлическая тормозная система.

Получила распространение в 1930-е годы, как альтернатива механическим тормозам. Системы того времени отличались простотой своей конструкции. В тормозном приводе использовались: главный тормозной цилиндр, тормозные трубки и 2 рабочих цилиндра (по одному на каждое заднее колесо). В качестве жидкости использовалось растительное масло. Совершенствование данной системы проходило сразу в нескольких направлениях. Улучшение качества энергоносителя — переход от жидкости на основе растительного масла к жидкости на основе спирта и глицерина, а затем к гликолевым и силиконовым жидкостям. Следующее улучшение — практически повсеместное появление усилителя тормозов — сначала гидро-вакуумного, затем вакуумного. И самое важное нововведение — появление двухконтурной тормозной системы. Дело в том, что при потере герметичности любого из элементов одноконтурной системы, тормоза полностью теряли свою работоспособность. Если же сломается какой-либо элемент двухконтурной системы, то в качестве резервной тормозной системы продолжит работать один из контуров.


Двухконтурная гидравлическая тормозная система.

Существует несколько основных способов разделить тормозную систему на контуры: поосевой, диагональный и полный. Рассмотрим каждый подробнее.

1. Поосевая система — один контур на передние колеса, второй контур — на задние. Это наиболее простой способ, часто применяемый на автомобилях классической компоновки, например, ВАЗовская «классика». К его достоинствам можно отнести отсутствие увода в сторону при торможении с одним рабочим контуром. Однако, есть важный недостаток — при обрыве переднего контура эффективность торможения значительно падает (примерно на 65%).

2. Диагональная система — один контур на переднее левое и заднее правое колеса, второй контур — на переднее правое и заднее левое. К положительным сторонам этого способа можно отнести равномерное распределение нагрузки между контурами. То есть, не зависимо от того, какой контур выйдет из строя, эффективность торможения упадет ровно на 50%.

Главный недостаток — увод от прямолинейного движения при торможении после обрыва одного из контуров. Это связано с тем, что эффективность работы передних тормозных механизмов значительно выше, чем в задних. Данный тип разделения применим в большинстве современных автомобилей.

3. Полная система — значительно сложнее двух предыдущих. Один из контуров работает на все 4 колеса, второй контур — только на передние. При этом, передние тормозные механизмы имеют минимум по 2 полностью независимых цилиндра. Система нашла свое применение на автомобилях Москвич, Волга, Нива.

Выше говорилось, что эффективность передних тормозов легковых автомобилей значительно выше, чем в задних. Поскольку при торможении автомобиля центр тяжести смещается вперед, нагрузка на переднюю ось возрастает, а на заднюю ось — уменьшается. Соответственно задние колеса имеют худшее сцепление с дорогой, чем передние и при большом тормозном усилии могут сорваться в юз. Это особенно опасно на скользкой дороге или при торможении во время прохождения поворота.

Один из самых простых способов борьбы с этой проблемой — применение на задней оси автомобиля тормозных систем со сниженной эффективностью. Например, на переднюю ось устанавливаются тормозные диски на 14 дюймов, а на заднюю — на 12. Более надежный способ — применение регулятора тормозных усилий. Впервые в отечественном автомобилестроении данный элемент применен на Жигулях ВАЗ-2101. Принцип его работы был не совсем понятен рядовым автолюбителям, поэтому его в народе прозвали «колдун». Регулятор имеет в своей конструкции клапан, частично перекрывающий тормозную жидкость и снижающий ее давление. Регулятор обычно закрепляют под днищем автомобиля, а от клапана ведут тягу к задней балке. При торможении автомобиля его задняя подвеска разгружается, увеличивается расстояние между днищем и балкой, а тяга перекрывает клапан, снижая тормозное усилие. Существуют регуляторы, снижающие усилие постоянно, не зависимо от загруженности подвески. Такие регуляторы ранее применялись на ВАЗ-1111; в настоящее время нашли применение на корейских автомобилях эконом-класса.


Стояночная тормозная система.

На большинстве современных легковых автомобилей применяют механический стояночный тормоз, представляющий собой рычаг и систему тросов.

Если задние тормоза барабанные, то тросы присоединяются к распоркам колодок. При наличии на задней оси дисковых механизмов, осуществить механический способ подключения стояночной тормозной системы сложно, поэтому часто применяют отдельные барабанные стояночные механизмы.

В автоспорте нашел применение гидравлический тормозной привод. При его применении давление жидкости передается на задний контур поосевой тормозной системы или на задние магистрали диагональной системы (причем, в обход регулятора тормозных усилий). Гидравлический привод обладает большей эффективностью, чем механический, и позволяет точно дозировать усилие. Поэтому его используют для увода автомобиля в управляемый занос. Однако, эта система не подходит для повседневного использования, так как не позволяет оставить машину на длительной стоянке. Дело в том, что давление в системе постепенно снижается и колодки отпускаются.


Проверка технического состояния тормозных систем.

Для проверки стояночной системы в «гаражных» условиях рычаг затягивают до упора, включают первую передачу и плавно отпускают сцепление. Если система работает, то двигатель заглохнет.

Проверка рабочей тормозной системы в «домашних» условиях малоэффективна. Ее начинают с осмотра. Оценивают уровень тормозной жидкости в бачке, проверяют систему на отсутствие подтеков жидкости. При нажатии педали тормоза во время движения, должны блокироваться все колеса. При этом автомобиль не должно вести в сторону, недопустимы вибрации педали тормоза и ее провалы, срабатывание тормоза не с первого «качка», появление посторонних скрипов и увеличение тормозного пути.

Для более точной диагностики необходимо обращаться в сервисный центр. Полную проверку необходимо проводить не реже, чем через каждые 50000 км.

☰ Как работает гидравлическая тормозная система автомобиля

Гидравлический тип тормозной системы используют на легковых автомобилях, внедорожниках, микроавтобусах, малогабаритных грузовиках и спецтехнике. Рабочая среда — тормозная жидкость, 93-98% которой составляют полигликоли и эфиры этих веществ. Остальные 2-7% — присадки, которые защищают жидкости от окисления, а детали и узлы от коррозии.

Схема гидравлической тормозной системы

Составные элементы гидравлической тормозной системы:

  • 1 — педаль тормоза;
  • 2 — центральный тормозной цилиндр;
  • 3 — резервуар с жидкостью;
  • 4 — вакуумный усилитель;
  • 5, 6 — транспортный трубопровод;
  • 7 — суппорт с рабочим гидроцилиндром;
  • 8 — тормозной барабан;
  • 9 — регулятор давления;
  • 10 — рычаг ручного тормоза;
  • 11 — центральный трос ручного тормоза;
  • 12 — боковые тросы ручного тормоза.

Чтобы понять работу тормозов, рассмотрим подробнее функционал каждого элемента.

Педаль тормоза

Это рычаг, задача которого — передача усилия от водителя на поршни главного цилиндра. Сила нажатия влияет на давление в системе и скорость остановки автомобиля. Чтобы уменьшить требуемое усилие, на современных автомобилях есть усилители тормозов.

Главный цилиндр и резервуар с жидкостью

Центральный тормозной цилиндр — узел гидравлического типа, состоящий из корпуса и четырех камер с поршнями. Камеры заполнены тормозной жидкостью. При нажатии на педаль, поршни увеличивают давление в камерах и усилие передается по трубопроводу на суппорты.

Каталог тормозных суппортов

Перейти

Над главным тормозным цилиндром расположен бачок с запасом “тормозухи”. Если тормозная система протекает, уровень жидкости в цилиндре уменьшается и в него начинает поступать жидкость из резервуара. Если уровень “тормозухи” упадет ниже критической отметки, на приборной панели начнет мигать индикатор ручного тормоза. Критический уровень жидкости чреват отказом тормозов.

Вакуумный усилитель

Тормозной усилитель стал популярный благодаря внедрению гидравлики в тормозные системы. Причина — чтобы остановить автомобиль с гидравлическими тормозами нужно больше усилий, чем в случае с пневматикой.

Вакуумный усилитель создает вакуум с помощью впускного коллектора. Полученная среда давит на вспомогательный поршень и в разы увеличивает давление. Усилитель облегчает торможение, делает вождение комфортным и легким.

Трубопровод

В гидравлических тормозах четыре магистрали — по одной на каждый суппорт. По трубопроводу жидкость из главного цилиндра попадает в усилитель, увеличивающий давление, а затем по отдельным контурам поставляется в суппорты. Металлические трубки с суппортами соединяют гибкие резиновые шланги, которые нужны, чтобы связать подвижные и неподвижные узлы.

Тормозной суппорт

Узел состоит из:

  • корпуса;
  • рабочего цилиндра с одним или несколькими поршнями;
  • штуцера прокачки;
  • посадочных мест колодок;
  • креплений.

Если узел подвижный, то поршни расположены с одной стороны от диска, а вторую колодку прижимает подвижная скоба, которая движется на направляющих. У неподвижного тормозного суппорта поршни расположены по обе стороны диска в цельном корпусе. Суппорта крепят к ступице или к поворотному кулаку.

Задний тормозной суппорт с системой ручного тормоза

Жидкость поступает в рабочий цилиндр суппорта и выдавливает поршни, прижимая колодки к диску и останавливая колесо. Если отпустить педаль, жидкость возвращается, а так как система герметичная, подтягивает и возвращает на место поршни с колодками.

Тормозные диски с колодками

Диск — элемент тормозного узла, которые крепится между ступицей и колесом. Диск отвечает за остановку колеса. Колодки — плоские детали, которые находятся на посадочных местах в суппорте по обе стороны диска. Колодки останавливают диск и колесо с помощью силы трения.

Регулятор давления

Регулятор давления или, как его называют в народе, “колдун” — это страхующий и регулирующий элемент, который стабилизирует автомобиль во время торможения. Принцип работы — когда водитель резко нажимает на педаль тормоза, регулятор давления не дает всем колесам автомобиля тормозить одновременно. Элемент передает усилие от главного тормозного цилиндра на задние тормозные узлы с небольшим опозданием.

Такой принцип торможения обеспечивает лучшую стабилизацию автомобиля. Если все четыре колеса затормозят одновременно, автомобиль с большой долей вероятности занесет. Регулятор давления не дает уйти в неконтролируемый занос даже при резкой остановке.

Ручной или стояночный тормоз

Ручной тормоз удерживает автомобиль во время остановки на неровной поверхности, например, если водитель остановился на склоне. Механизм ручника состоит из ручки, центрального, правого и левого тросиков, правого и левого рычагов ручного тормоза. Ручной тормоз обычно соединяют с задними тормозными узлами.

Когда водитель тянет за рычаг ручника, центральный тросик натягивает правый и левый тросики, которые крепятся к тормозным узлам. Если задние тормоза барабанные, то каждый тросик крепится к рычагу внутри барабана и придавливает колодки. Если тормоза дисковые, то рычаг крепится к валу ручного тормоза внутри поршня суппорта. Когда рычаг ручника в рабочем положении, вал выдвигается, нажимает на подвижную часть поршня и прижимает колодки к диску, блокируя задние колеса.

Большой выбор тормозных суппортов

Перейти в магазин

Это основные моменты, которые стоит знать о принципе работы гидравлической тормозной системы. Остальные нюансы и особенности функционирования гидравлических тормозов зависят от марки, модели и модификации автомобиля.

дисковый и барабанный механизм, а также принцип работы

Тормозная система служит для:

  • изменения скорости движения автомобиля;
  • полной остановки ТС;
  • обеспечения длительной стоянки на одном месте.

Существуют три вида тормозной системы, которые устанавливаются на автомобили:

  1. Рабочая. Обеспечивает торможение или полную остановку машины во время движения.
  2. Запасная или аварийная. Начинает действовать после отказа или неисправности рабочей системы и по принципу действия ничем не отличается от первого вида.
  3. Стояночная. Обеспечивает неподвижное положение автомобиля, длительный период времени.

Устройство

Тормозная система состоит из:

  • механизмов;
  • привода.

Чаще всего на машинах установлены фрикционные механизмы, работающие за счет силы трения.

Рабочая система размещается непосредственно в колесе, а механизм стояночного тормоза может располагаться за коробкой передач или за раздаточной коробкой.

Тормозные механизмы могут различаться по конструкции фрикционной части и подразделяются на:

  • дисковые;
  • барабанные.

Дисковый механизм

Состоит из суппорта, одного или двух тормозных цилиндров, а также двух колодок и диска.

Суппорт крепится  на поворотном кулаке переднего колеса машины.   В нем есть два тормозных цилиндра и к ним две тормозные колодки. Которые находятся с обеих сторон тормозного диска, который вращается вместе с прикрученным к нему колесом.

  1. При нажатии на педаль тормоза, поршни выходят из цилиндров и прижимают колодки к диску.
  2. При отпускании педали, механизмы возвращаются в начальное положение. Это возможно из-за легкого биения диска.

Посмотрите полезное видео, устройство и принцип работы дискового тормозного механизма:

Дисковые тормоза эффективны и просты в обслуживании. Ремонт не доставит больших хлопот.

Об достоинствах
  • температурная стойкость дисков выше, чем у барабанных. Лучше охлаждаются;
  • высокая эффективность уменьшает тормозной путь;
  • меньше размеры и вес;
  • уменьшено время срабатывания;
  • изношенные колодки просто менять;
  • разная температура, возникающая при работе, не влияет на прилегание тормозных поверхностей.

Барабанный механизм

Состоит из:

  • барабана,
  • двух колодок;
  • возвратных пружин;
  • рабочего цилиндра и опоры колодок;
  • опорного щита.

На опорном щите закреплен тормозной цилиндр и опора. При нажатии на педаль поршни в цилиндре расходятся и  давят на концы тормозных колодок.

Колодки прижимаются накладками к внутренней стороне круглого барабана. Который вращается вместе с прикрученным к нему колесом.

Торможение колеса получается за счет сил трения, которое происходит между накладками колодок и барабана.

При отпускании педали, стяжные пружины притягивают колодки в начальное положение и действие тормозов прекращается.

Об достоинствах
  • простота изготовления;
  • низкая стоимость;
  • имеют эффект самоусиления. Нижние части колодок тесно связаны друг с другом и трение о барабан передней части, усиливает прижатие к нему и задней части.

Стояночная система

Для постановки машины на длительную стоянку, чаще используется механический привод, в основу которого входят различные тяги и тросы, объединенные в систему.

Имеются случаи, когда в автомобиле для срабатывания стояночного тормоза, необходимо нажать на педаль. Недавно, стали применять электропривод.

Посмотрите интересное видео, устройство и принцип работы барабанного и стояночного тормоза:

  1. Тормозной привод основанный на работе воздуха, называется пневматическим и чаще применяется на большегрузных автомобилях.
  2. Если сочетаются несколько приводов, то он называется комбинированным.

Принцип действия тормозной системы

Легко понять на примере гидравлической системы:

  1. При нажатии на педаль, сила передается на главный тормозной цилиндр.
  2. Поршень главного цилиндра двигается и увеличивает давление в системе гидравлических трубок, которые ведут к каждому колесу транспортного средства.
  3. Тормозная жидкость давит на поршень колесного цилиндра. Который двигая колодки, прижимает их к барабану или диску. Трение замедляет вращение колес и автомобиль останавливается.

После отпускания тормозной педали, она с помощью возвратной пружины возвращается на место. Усилие, действующее в главном цилиндре ослабевает и его поршень, возвращается в исходное положение. Заставляя колодки с фрикционными накладками разжаться, тем самым, освобождая диски или барабаны колеса.

Есть ещё вакуумный усилитель, который применяется в тормозной системе. Его использование, значительно облегчает работу.

Посмотрите видео по теме, принцип работы тормозной системы:

Загрузка. ..

Тормозная система автомобиля

Устройство тормозной системы


Тормозная система авто состоит из двух групп устройств:
  1. Устройства привода: педаль (выполняет роль рычага), цилиндры, вакуумный усилитель для повышения усилия давления на педаль, бачок, трубопроводы, шланги (у гидроприводов), рычаги, система тяг, всевозможные тросы, наконечники (у механических приводов), воздухозаборник, компрессор, ресивер, дроссель, распределитель, пневмомотор (у пневмоприводов). Привод нужен для создания усилия и передачи воздействия непосредственно от педали к тормозному механизму.
  2. Тормозные механизмы: диск, суппорт, накладки (для дисковых механизмов) или барабан, колодки, поршень, цилиндр (для барабанных механизмов). Дисковый механизм монтируют на передних , барабанный – на задних  колёсах Тормозной механизм формирует  тормозной момент – главное условие для замедления или полной остановки машины.

На картинке представлено устройство системы с гидроприводом и задними барабанными тормозными механизмами:

  1. Колесный цилиндр заднего барабанного тормоза. Прижимает к барабанам тормозные колодки заднего тормоза. Переносит на колодки давление, полученное в главном цилиндре (мастер-цилиндре).
  2. Тросовый привод ручного тормоза.
  3. Уравновешивающий механизм.
  4. Регулируемая тяга стояночного тормоза (такой тормоз выручает, когда нужно удержать машину на  уклонах).
  5. Рукоятка стояночного тормоза.
  6. Педаль. Рычажный механизм, формирующий тормозное усилие,пропорциональное силе, прилагаемой к педали.
  7. Вакуумный усилитель рабочего привода. Работает совместно с главным (мастер-) цилиндром. В бензиновых моторах вакуум создается подключением вакуумной камеры к впускному коллектором, в дизелях – за счёт работы специального вакуумного насоса.
  8. Шланг тормозного механизма.
  9. Мастер-цилиндр.
  10. Суппорт. Предназначен для крепления переднего дискового механизма к неподвижной части подвески колеса.
  11. Компенсационный бачок. Обеспечивает требуемое количество тормозной жидкости в контуре.
  12. Механический регулятор тормозных сил в задней оси. В быту – «колдун». Помогает  оказать противодействие заносу задней оси транспортного средства, обеспечить пропорциональное  торможение  каждым из  колёс автомобиля минимизировать риски ДТП.
  13. Рычаг привода регулятора

Виды тормозных систем

Существует несколько классификаций. Самая распространённая – деление по функциональному назначению и применению. В зависимости от этого система может быть четырёх видов.

Рабочая. Задействована во всех режимах движения транспорта. Предназначена для снижения скорости транспортного средства до момента полной остановки и кратковременного удержания авто на месте.

Запасная. Нужна для остановки транспортного средства в чрезвычайной  ситуации (при выходе из строя базовой – рабочей системы). Тормозящее действие – существенно меньше. Но в экстренной ситуации его достаточно, чтобы предотвратить аварию.

Стояночная. Служит для удержания транспортного средства на месте, предупреждает его самопроизвольное движение. Это, прежде всего, актуальное решение при уклоне дорожного полотна в холмистой местности. Кроме того, для коммерческого транспорта большой грузоподъёмности, автобусов это ещё и отличное подспорье для оптимизации нагрузки на цилиндры основной – рабочей системы. Управляется водителем посредством рычага ручного тормоза.
Вспомогательная. Устанавливается на коммерческом транспорте. Помогает при движении на затяжном спуске. Сохраняет стабильную скорость транспортного средства, снижает нагрузку на колёсный тормоз.

В ряде случаев функции могут совмещаться . Например, функцию запасной системы может взять на себя  стояночная система

Кроме того, в зависимости от рабочего тела , за счёт которой система приводится в действие, выделяют следующие типы тормозных систем:

  • Гидравлическая. Это решение используют для легковых автомобилей, внедорожников, микроавтобусов, малогабаритных грузовиков и спецтехники.
  • Пневматическая. Монтируется на грузовых машинах, погрузчиках, грейдерах, автокранах, бульдозерах.
  • Механическая. Привод механическими тягами  был использован на первых автомобилях. Но из-за низкого КПД и проблем с равномерным распределением усилия на все колёса, сейчас это решение не актуально .
  • Комбинированная (например, может совмещаться гидравлический и пневматический механизм работы).
Отдельно следует выделить систему рекуперативного торможения. Чаще устанавливается на грузовом транспорте (карьерных самосвалах) на городских автобусах и на современных легковых гибридных автомобилях.
Физические основы торможения.

Движение авто всегда связано с наличием кинетической  энергии. Процесс торможения всегда связан с преобразованием кинетической энергии в тепловую. Тепловая энергия, выделяющаяся при трении диска и колодок рассеивается в окружающую среду. При рекуперативном торможении  часть кинетической энергии преобразуется в электрическую энергию, которая запасается для её использования при разгоне автомобиля.

Принцип рекуперативного торможения долгое время использовался  на железнодорожном транспорте, но вскоре  он стал базовым и для работы тормозной системы авто.

Принцип действия гидравлической системы

Гидравлическая система реализует следующий принцип:
  • Водитель нажимает на педаль, мышечное усилие передаётся на поршень  главного   цилиндра где преобразуется в давление тормозной жидкости.
  • Жидкость вытесняется  поршнем в гидравлические линии (трубки).
  • По  трубопроводам жидкость под давление подаётся  к исполнительным цилиндрам.
  • Срабатывают механизмы торможения.
  • Скорость вращения колёс уменьшается.

Рабочим телом  в гидравлической системе является жидкость, на 93-98%, состоящая из полигликолей и их эфиров, и на 2-7% — из присадок, предназначенных для защиты деталей от коррозии.

Обладающая высокой плотностью, жидкость не сжимается, и гидропривод срабатывает очень быстро. Еще одно достоинство гидропривода – его самодостаточность. Конструкция не содержит  компрессор или иное устройство, зависимое от работы мотора.

При перемещении жидкости по трубопроводу потеря энергии – несущественная, и КПД гидропривода достаточно высок (исключение – работа при температурах ниже минус 30 °С).

Работа тормозной системы с рекуперацией

Принцип же действия тормозной системы с рекуперацией иной:

При нажатии на педаль в генераторном режиме запускается электромотор  (у электрического и гибридного транспорта) Создаётся тормозной момент на валу мотора.

Начинает вырабатываться электрическая энергия, направляемая в аккумуляторы или суперконденсаторы.

Если транспорт неэлектрический – запасается кинетическая энергия вращения маховика (впоследствии её используют для разгона).

Многие современные автомобили оснащены электронно-управляемой системой торможения, которая одновременно выполняет функции антиблокировочной, пробуксовочной системы; а также оснащена функцией  динамической стабилизации транспортного средства.

Решения с рекуперацией способны обеспечить безисносную  работу тормоза, кратчайший путь во время торможения с обеспечением высокой курсовой устойчивости, и предотвращение потери  сцепления колёс с дорожным полотном.

Конструктивные решения с пневматикой

Отдельного внимания заслуживают решения с пневматикой.
  • Энергоносителем служит  сжатый воздух.
  • В работе участвуют компрессор, осушитель, регулятор давления (может быть встроенным в осушитель или самостоятельным устройством) и ресиверы регенерации (компоненты хранения и подачи сжатого воздуха), краны, передаточные устройства.
  • Через воздушный фильтр в компрессор, работающий при включенном двигателе, втягивается воздух, и через регулятор и многоконтурный защитный клапан воздух под давлением закачивается  в ресиверы. Осушитель оптимизирует состав воздуха, а регулятор — его давление.
У решения много достоинств. При нажатии на педаль сжатый воздух подаётся к исполнительным устройствам, а при освобождении педали он не возвращается обратно в систему, а выходит через клапаны сброса в атмосферу. Система изнашивается менее интенсивно, чем у решений с гидравликой (воздух менее агрессивен, нежели жидкостный наполнитель, нет риска, что энергоноситель закипит или замёрзнет).

На схеме:

  1. Центральный электронный блок управления.
  2. Кран EBS.
  3. Пропорциональный ускорительный клапан.
  4. Магнитный клапан ABS.
  5. Модулятор задней оси.
  6. Разобщающий клапан резервного контура.
  7. Клапан управления тормозами прицепа.

Деление систем на независимые контуры

Тормозные системы могут быть одноконтурными, двухконтурными и многоконтурными.

У одноконтурных решений магистрали всех колёс – передних и задних объединены в одну ветвь, для управления воздухом используется всего один кран. Решение дешёвое, не крайне ненадёжное . На практике его сейчас можно встретить только на некоторых сельскохозяйственных машинах и прицепах с пневматикой, причём речь идёт только о старых моделях машин, новые решения с пневмоприводом ориентированы на несколько контуров.

Если же речь идёт о решениях с гидроприводом, то весьма вероятна   разгерметизация, и жидкость вытечет из системы. И здесь об использовании одного контура и вовсе не может быть и речи. Предотвратить риски помогает наличие нескольких контуров. Даже если произойдёт разгерметизация одного из них, хоть и возникнет потеря эффективности, катастрофы можно будет избежать. Ведь контуры подстраховывают друг друга.

Самый распространённый вариант – наличие двух контуров. При этом схемы разделения гидропривода на 2 контура могут быть очень разными:

  • 2 +2, параллельное подключение. 1-й контур действует на тормоза передней оси, второй — на заднюю ось). Недостаток—задняя ось обеспечивает не более 40% тормозных сил. Поэтому, если исправен только 2-й контур, длина тормозного пути (ТП) увеличится в 2,5-3 раза.
  • 2+ 2 – диагональное подключение. 1-й контур действует на правое переднее и левое заднее колёса, а второй — на левое переднее и правое заднее.
  • Подходит для переднеприводных машин. Неисправность любого из контуров чревата увеличением ТП в два раза.
  • 4 + 2. 1-й контур действует на все колеса, а второй — только на передние.

Наиболее безопасно, с точки зрения опытных автомехаников, диагональное деление (эффективности удаётся  достичь, даже если один из контуров поврежден) и схема разделения 4 + 2.

У грузовых автомобилей, автобусов часто может встречаться 4 и 5 контуров. Это сложные, но очень надёжные конструкции. У каждого контура— своя «зона ответственности (например, передняя ось, задняя тележка, стояночный, аварийное растормаживание), при этом каждый контур независим. Это возможно благодаря присутствию в конструкции специальных разделяющих клапанов.

Многоконтурная пневмосистема оптимизирует уровень устойчивости крупногабаритного транспортного средства, процесс управления им. Кроме того, пневматическая система позволяет без опасения потери рабочего тела подключать и отключать пневмосистемы тягача к прицепу или полуприцепу. При отсоединении прицепа автоматически срабатывает стояночная топливная система.

Диагностика и неисправности тормозной системы

Неисправности тормозного привода или механизма могут быть самыми разными. И каждый из них может стать сигналом нескольких проблем:
  • При торможении траектория движения начинает непредсказуемо изменяться, непонятная сила «уводит» авто в сторону. Это может свидетельствовать о загрязнении или поломке колодок с одной стороны, заклинивании поршня главного цилиндра, повреждении подвески, рулевого управления, ослабевших или изношенных стяжных болтах рессор. Также такое «поведение» автомобиля возможно при неисправности гидроклапана антиблокировочной системы. Для обнаружения этой неисправности на каждое колесо нужно установить манометры. Если будет обнаружен значительный перепад давления, это прямое указание на такую неисправность.
  • Свободный ход педали существенно увеличивается. Такая проблема чаще всего возникает при неисправностях главного рабочего цилиндра, вакуумного усилителя. Если применяется  гидравлический привод, то к такой проблеме также может привести его завоздушивание.
  • Педаль при нажатии «проваливается», становится «мягкой». Это опять-таки может быть и сигналом появления воздуха в гидравлическом приводе, и сигналом износа главного цилиндра либо повреждения шлангов и трубопроводов.
  • Педаль «стопорит», для нажатия приходится прикладывать огромные усилия. Очень часто это вызвано, некорректно установленными  колодками  или неправильно присоединёнными шлангами (стоит только их демонтировать и поставить правильно – проблема тут же решится), повреждение контуров гидропривода. Также иногда это прямая реакция на заклинивший поршень в колёсном цилиндре.
  • При торможении чувствуется биение, вибрации: со стороны педали или со стороны педали и руля. Как правило, это ответная реакция на коробление диска, ослабленное крепление суппорта или износ одного из элементов рулевого управления, подвески.
  • Колодки быстро стираются под углом. Главные виновники – неисправные суппорты.
Появление одного или сразу нескольких из перечисленных явлений чревато быстрым выходом из строя системы в целом и поэтому с диагностикой и ремонтом нельзя затягивать.

Профилактика тормозной системы


В первую очередь, важно проводить профилактику суппорта. Практика показывает, что профилактику суппорта важно проводить не реже одного раза в два года и при каждой замене колодок. Обязательными мероприятиями является диагностика суппортов, их очистка и смазка.

Для смазки \рекомендуется использовать высокотемпературные, нерастворимые в воде и химически стойкие пастообразные составы, совместимые с эластомерными и пластиковыми деталями. Для этого снимается пылезащитные колпачки и очищаются контактные поверхности, затем равномерно наносится смазка.

Одновременно с профилактикой суппортов проводят замену тормозной жидкости, удаление воздуха из системы.
Важными профилактическими мероприятиями также являются регулировка стояночного тормоза, диагностика вакуумного усилителя, проверка на видимые дефекты шлангов, проверка на износ колодок (для этого замеряется их остаточная толщина).

Своевременный осмотр, диагностика, очистка и обработка деталей смазочными пастами, замена отдельных деталей – это предотвращение дорогостоящего ремонта в будущем.

Для того, чтобы максимально систематизировать знания, проверить уровень своих умений, навыков по этой теме, рекомендуем обратить внимание на электронный интерактивный тренинг и систему проверки знаний «Тормозная система автомобиля» на базе электронной платформы ELECTUDE. Обучающий продукт включает 19 учебных модулей, 15 тестовых модулей. Удобный вариант для дистанционного обучения автомехаников, а также проверки знаний при подборе кандидатов на эту вакансию , проведения аудита и аттестации персонала  СТО.

Обучение является модульным. Электронная программа позволяет перейти от азов физики к нюансам взаимной работы, включая роль каждого компонента  системы. В обучающую платформу встроен специализированный тренажёр. Поэтому слушателям доступны симуляции различных неисправностей. На конкретных примерах можно отточить навыки и увеличить скорость диагностики, ремонта.


Ещё больше систематизированной информации по системам, устройству автомобиля.

Основные типы и назначение тормозных систем грузовых автомобилей

Сегодня ремонт грузовых автомобилей производится регулярно на многочисленных сто. Для того чтобы привести транспортное средство в нормальное рабочее состояние, нужно хорошо знать устройство и принцип работы всех его систем. Тормозная система – это одна из самых важных составляющих любого грузовика, так как отвечает, прежде всего, за безопасность водителя и всех участников дорожного движения.

Современные грузовые транспортные средства оснащены системами тормозов четырех типов:

  • рабочая тормозная система;
  • запасная тормозная система;
  • стояночная тормозная система;
  • вспомогательная тормозная система.

Качественный ремонт машин может осуществляться только опытными специалистами на специализированном оборудовании.

Рабочая тормозная система предназначена для уменьшения скорости грузового транспортного средства с заданной интенсивностью до полной его остановки. При этом на работу системы не должна влиять высота скорости (она может быть очень высокой) и другие факторы: уклон дороги, нагрузка и т. д.

Запасная система тормозов используется для медленного и нерезкого снижения скорости автомобиля. С ее помощью можно даже полностью остановить машину, если ее рабочая тормозная система выйдет из строя вся или частично.

Стояночная тормозная система необходима для того чтобы удерживать грузовое транспортное средство в неподвижном состоянии как на уклоне и на горизонтальном участке дороги или стоянки, когда водитель отсутствует в кабине. Эффективность работы данной системы проверяется возможностью удерживания тяжелой машины на таком крутом уклоне, который она преодолевает на низшей передаче.

Вспомогательная тормозная система используется для того чтобы поддерживать постоянную скорость машины во время ее движения на горных спусках большой протяженности. Ее эффективность проверяется возможностью спуска транспортного средства по уклону в 7 градусов со скоростью 30 км/ч на протяжении 6 км без параллельного использования других систем тормозов.

Система тормозов грузового транспортного средства состоит из тормозного привода и определенных механизмов. При этом общие элементы не являются показателем единой работы системы – каждая из них работает независимо, обеспечивая грузовому автомобилю эффективность торможения при самых разных условиях.

Существуют также аварийная система растормаживания стояночного тормоза, привод тормозов прицепа, аварийная сигнализация и системы контроля работы тормозных систем машины.

Что такое пневматический привод?

Принцип действия пневматического привода механических систем грузовых транспортных средств лежит в основе физики газообразных веществ.

Газовая система – это практически любой объект, в принцип работы которого заложено использование газообразного вещества. Кислород является одним из самых доступных газов на земле, поэтому именно он широко распространен в производстве пневматических систем тормозов. Ведь даже слово pneumatikos является греческим и переводится не иначе, как «воздушный».

Более краткий термин, обозначающий подобную систему, зачастую применяется во всей технической литературе. Это слово «пневматика».

Стоит немного обратиться к истории возникновения пневматической системы. Устройства на ее основе использовались в самой глубокой древности. К простейшей пневматике относятся кузнечные меха, ряд музыкальных инструментов, ветряные мельницы – простейшие двигатели – и т. д.).

Наиболее часто использовались пневматические системы в качестве нагнетателей, то есть источников энергии воздуха. Они были способны придавать кислороду требуемый объем кинетический или потенциальной энергии.

Однако в сфере жизни и деятельности человека пневматический привод, который состоит из цепи устройств, приводящих в работу механизмы и машины, это одно из главных направлений использования кислорода, но далеко не единственное.

Пневматический привод: назначение

Пневматический привод отвечает за управление выпуском и впуском сжатого воздуха, при помощи которого тормозные механизмы приводятся в действие. Этот механизм используется на больших грузоподъемных машинах.

Одними из безусловных преимуществ пневматического привода являются контроль тормозов прицепа и точность слежения за процессом торможения. Если сравнивать пневматический привод с гидравлическим, то первый по своим конструктивным особенностям является более сложным и дорогостоящим. Кроме того, эта запчасть для грузовых иномарок больше весит и имеет внушительные габариты.

При каких условиях возможно использование энергии сжатого воздуха? Прежде всего, при включении специальных приборов в привод, которые обладают следящим действием. Они обеспечивают контроль изменения давления в исполнительных механизмах. Давление зависит, прежде всего, от усилия, которое приложено к управляющему органу. В свою очередь, размер давления оказывает влияние на усилие в исполнительных механизмах, которые и запускают в работу тормозные механизмы.

Компоненты пневматической тормозной системы грузовиков

Ведущие мировые компании-производители контроля и систем безопасности для грузового и коммерческого транспорты известны всем, кто занимается таким бизнесом, как продажа запчастей. Это марки KNORR-BREMSE и WABCO Vehicle Control Systems.

Вот уже больше века эти производители осуществляют активное внедрение на автомобильный рынок передовых механических и электронных технологий, необходимых в производстве тормозов и других систем безопасности. Вся продукция концернов KNORR–BREMSE и WABCO применяется в процессе производства грузовых и коммерческих транспортных средств, а также в их эксплуатации. Если вы собираетесь купить автозапчасти, то выбирайте только эти проверенные временем и большим числом покупателей марки.

Инженеры KNORR-BREMSE и WABCO внедряют на современный рынок на постоянной основе такие системы, как ABC (ABS) , EBS, ESC — система стабилизации, RSC — противобуксовочные системы, системы очистки воздуха, контроля трансмиссий, электрики, подвески и другие узлы и части систем тормозов.

На сегодняшний день концерны KNORR-BREMSE и WABCO являются лидерами в сфере производства компрессоров, воздушных кранов, различных клапанов и пневмогидроусилителей.

Основные типы пневматических систем

Все пневматические системы подразделяются на 3 основных вида:

  • системы с естественной конвекцией (циркуляцией) газа;
  • системы с замкнутыми камерами;
  • системы, где используется энергия предварительно сжатого газа.

Первая группа – это системы с естественной (циркуляцией) газа, как правило, это воздух. Направление движения кислорода зависит от плотности природного характера и градиентов температуры. Примерами могут служить вентиляционные системы газоходов, горных выработок, обычных помещений, атмосферная оболочка планеты.

Вторая группа – это системы с замкнутыми камерами, которые не взаимодействуют с атмосферой. В этих камерах состояние газа может изменяться. На данный процесс оказывает влияние объем камер, подъем или падение температуры, объем отсасывания или наддува газа. Ко второй группе можно отнести такие устройства, как пневмобуферы, пневмобаллоны, различные эластичные надувные объекты, пневмогидравлические системы баков для топлива у самолетов и ракет.

Третья группа – это системы, в которых для выполнения целого ряда работ применяется энергия предварительно сжатого газа. Внутри этих систем газ движется с приличной скоростью по специальным магистралям. При этом он обладает большим запасом энергии. Такие системы бывают двух типов: бесциркуляционные и циркуляционные или иначе замкнутые.

Отработанный газ в циркуляционной системе возвращается к нагнетателю по трубопроводам для вторичного применения. Обычно такой принцип существует в гидроприводе.

Где применяется подобная система?

Прежде всего, в условиях, когда утечка газа в воздух недопустима или кислород нельзя использовать в определенных условиях по причине его окислительных свойств. Обычно подобнее системы применяются в криогенной технике, в которых используется агрессивные энергоносители – гелий, сероводород, аммиак, фреон, пропан и т. д.

В агрегатах с бесциркуляционной системой (например, в химической промышленности или в сварочном производстве) воздух выполняет роль источника пневматической энергии или химического реагента.

Три главных направления использования сжатого воздуха в жизнедеятельности человека

Первое направление – это использование кислорода в различных технологических процессах. Воздух в этом случае отвечает за сушку, обдувку, охлаждение, распыление, очистку, вентиляцию и тому подобные процессы. В горнодобывающей, пищевой и легкой промышленностях широко распространены системы пневмотранспортирования газа по магистралям. По воздуху проводятся пылевидные материалы в смесях, помещенные в специальные капсулы, а кусковые (штучные) материалы транспортируются на приличные расстояния по принципу перемещения текучих веществ.

Второе направление заключается в применении в системах пневматики сжатого воздуха. Он отвечает за автоматику управления различными процессами. С середины 60-х годов это направление активно развивалось. Оно совпало с созданием СЭППА (универсальной системы элементов промышленной пневмоавтоматики). В нее входят переключатели, пневматические датчики, реле, преобразователи, усилители, логические элементы, струйные устройства и другие.

На базе данной технологии производятся аналоговые, релейные и аналого-релейные схемы, являющиеся в некотором роде «родственниками» электротехнических систем. Использование их на практике – это выпуск систем программного управления машинами и движением мобильных объектов, а также сфера крупносерийного производства.

Третье направление использования мощной энергии пневматики – это применение пневматического привода в общей механике грузовых транспортных средств.

Как работает компрессор?

В систему питания сжатым воздухом пневматического привода входят:

  • регулятор давления;
  • компрессор;
  • предохранитель от замерзания.

Компрессор, установленный на маховике двигателя (на переднем торце картера), отвечает за запас сжатого воздуха. Шестеренчатый привод компрессора, системы смазки и охлаждения компрессора соединены с соответствующими системами двигателя.

Через впускной трубопровод и воздухоочиститель кислород поступает в цилиндры компрессора. Попадает он туда через впускные клапаны пластинчатого типа. В свою очередь, происходит вытеснение воздуха, который сжат поршнями, в воздушные баллоны через специальные клапаны, расположенные в головке цилиндров.

Когда давление достигнет 700 кПа, регулятор прекращает подачу кислорода в пневмосистему посредством соединения атмосферы с нагнетательной магистралью. При снижении давления до 650 кПа в нагнетательной магистрали, тот же самый регулятор перекрывает поступление кислорода в атмосферу. Это действие запускает механизм нагнетания кислорода в пневмосистему.

Тормозная камера типа нужна для того чтобы запустить тормозные механизмы, отвечающие за торможение передних колес грузового транспортного средства.

Сжатый воздух при торможении проводится через штуцер в наддиафрагменную полость емкости. В свою очередь, диафрагма прогибается и осуществляет поворот регулировочного рычага тормоза, который осуществляет плотное примыкание к тормозному барабану колодок. Усилие, с которым производится это действие, прямо пропорционально давлению сжатого воздуха, который подведен в тормозную камеру

Когда осуществляется процесс оттормаживания, то есть в тормозной камере происходит сброс давления, шток возвращается в свое исходное положение под действием возвратной пружины. Регулировочный рычаг, в свою очередь, поворачивается, а тормозные колодки в этот момент освобождаются. Колодки отходят от тормозного барабана благодаря усилию стяжных пружин.

В рабочей тормозной системе имеется контур привода тормозов колес задней тележки. Его главные приборы – это воздушный баллон, часть тройного защитного клапана, авторегулятор тормозных сил, верхняя секция тормозного крана, тормозные камеры в количестве четырех штук, трубопровод к верхней секции клапана.

Для чего используется автоматический регулятор тормозных сил?

Он предназначен для их автоматического регулирования на колесах задней тележки и работает в зависимости от изменения осевой нагрузки колес. Процесс регулировки тормозных сил осуществляется посредством повышения/снижения давления воздуха в тормозных камерах колес задней тележки. На данный процесс влияет осевая нагрузка во время торможения транспортного средства.

Гидравлическая тормозная система — Предметы спецкурса

(по материалам сайта http://automn. ru и http://systemsauto.ru)



Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы между колесом и дорогой. Тормозная сила может создаваться колесным тормозным механизмом, двигателем автомобиля (т.н. торможение двигателем), гидравлическим или электрическим тормозом-замедлителем в трансмиссии.

Для реализации указанных функций на автомобиле устанавливаются следующие виды тормозных систем:

  • рабочая;
  • запасная;
  • стояночная.
Рабочая тормозная система обеспечивает управляемое уменьшение скорости и остановку автомобиля.

Запасная тормозная система используется при отказе и неисправности рабочей системы. Она выполняет аналогичные функции, что и рабочая система. Запасная тормозная система может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).

Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.

Тормозная система является важнейшим средством обеспечения активной безопасности автомобиля. На легковых и ряде грузовых автомобилей применяются различные устройства и системы, повышающие эффективность тормозной системы и устойчивость при торможении: усилитель тормозов, антиблокировочная система, усилитель экстренного торможения и др.

Устройство тормозной системы

Тормозная система имеет следующее устройство:

  • тормозной механизм;
  • тормозной привод.



Схема тормозной системы

Схема подготовлена по материалам сайта automn.ru



  1. трубопровод контура «левый передний-правый задний тормозные механизмы»
  2. сигнальное устройство
  3. трубопровод контура «правый передний — левый задний тормозные механизмы»
  4. бачок главного цилиндра
  5. главный цилиндр
  6. вакуумный усилитель тормозов
  7. педаль тормоза
  8. регулятор давления
  9. трос стояночного тормоза
  10. тормозной механизм заднего колеса
  11. регулировочный наконечник стояночного тормоза
  12. рычаг привода стояночного тормоза
  13. тормозной механизм переднего колеса

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля. На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

В зависмости от конструкции фрикционной части различают:

  • барабанные тормозные механизмы;
  • дисковые тормозные механизмы.

Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части – тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижнах колодок, установленных внутри суппорта с обеих сторон.

Схема дискового тормозного механизма

Схема подготовлена по материалам сайта motorera.com

  1. колесная шпилька
  2. направляющий палец
  3. смотровое отверстие
  4. суппорт
  5. клапан
  6. рабочий цилиндр
  7. тормозной шланг
  8. тормозная колодка
  9. вентиляционное отверстие
  10. тормозной диск
  11. ступица колеса
  12. грязезащитный колпачок

Суппорт закреплен на кронштейне. В пазах суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные колодки к диску.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаются датчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами. В тормозных системах автомобилей применяются следующие типы тормозных приводов:

  • механический;
  • гидравлический;
  • пневматический;
  • электрический;
  • комбинированный.

Механический привод используется в стояночной тормозной системе. Механический привод представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он включает:

  • рычаг привода;
  • регулируемый наконечник;
  • уравнитель тросов;
  • тросы;
  • рычаги привода колодок.

На некоторых моделях автомобилей стояночная система приводится в действие от ножной педали, т. н. стояночный тормоз с ножным приводом. В последнее время в стояночной системе широко используется электропривод, а само устройство называется электромеханический стояночный тормоз.

Гидравлический привод является основным типом привода в рабочей тормозной системе. Конструкция гидравлического привода включает:

  • тормозную педаль;
  • усилитель тормозов;
  • главный тормозной цилиндр;
  • колесные цилиндры;
  • шланги и трубопроводы.

Тормозная педаль передает усилие от ноги водителя на главный тормозной цилиндр.

Усилитель тормозов создает дополнительное усилие, передоваемое от педали тормоза. Наибольшее применение на автомобилях нашел вакуумный усилитель тормозов.





Вакуумный усилитель тормозов является самым распространенным видом усилителя, который применяется в тормозной системе современного автомобиля. Он создает дополнительное усилие на педали тормоза за счет разряжения. Применение усилителя значительно облегчает работу тормозной системы автомобиля, и тем самым уменьшает усталость водителя.

Конструктивно вакуумный усилитель образует единый блок с главным тормозным цилиндром. Вакуумный усилитель тормозов имеет следующее устройство:


  1. фланец крепления наконечника;
  2. шток;
  3. возвратная пружина диафрагмы;
  4. уплотнительное кольцо фланца главного цилиндра;
  5. главный цилиндр;
  6. шпилька усилителя;
  7. корпус усилителя;
  8. диафрагма;
  9. крышка корпуса усилителя;
  10. поршень;
  11. защитный чехол корпуса клапана;
  12. толкатель;
  13. возвратная пружина толкателя;
  14. пружина клапана;
  15. следящий клапан;
  16. буфер штока;
  17. корпус клапана;
  • А – вакуумная камера;
  • В – атмосферная камера;
  • С, D – каналы

Схема вакуумного усилителя тормозов

Корпус усилителя разделен диафрагмой на две камеры. Камера, обращенная к главному тормозному цилиндру, называется вакуумной. Противоположная к ней камера (со стороны педали тормоза) – атмосферная.

Вакуумная камера через обратный клапан соединена с источником разряжения. В качестве источника разряжения обычно используется область в впускном коллекторе двигателя после дроссельной заслонки. Для обеспечения бесперебойной работы вакуумного усилителя на всех режимах работы автомобиля в качестве источника разряжения может применяться вакуумный электронасос. На дизельных двигателях, где разряжение во впускном коллекторе незначительное, применение вакуумного насоса является обязательным. Обратный клапан разъединяет вакуумный усилитель и источник разряжения при остановке двигателя, а также отказе вакуумного насоса.

Атмосферная камера с помощью следящего клапана имеет соединение:

  • в исходном положении — с вакуумной камерой;
  • при нажатой педали тормоза — с атмосферой.

Толкатель обеспечивает перемещение следящего клапана. Он связан с педалью тормоза.

Со стороны вакуумной камеры диафрагма соединена со штоком поршня главного тормозного цилиндра. Движение диафрагмы обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Возвратная пружина по окончании торможения перемещает диафрагму в исходное положение .

Для эффективного торможения в экстренной ситуации в конструкцию вакуумного усилителя тормозов может быть включена система экстренного торможения, представляющая собой дополнительный электромагнитный привод штока.

Дальнейшим развитием вакуумного усилителя тормозов является т.н. активный усилитель тормозов. Он обеспечивает работу усилителя в определенных случаях и, следовательно, нагнетание давления без участия водителя. Активный усилитель тормозов используется в системе ESP для предотвращения опрокидывания и ликвидации избыточной поворачиваемости.

Принцип действия вакуумного усилителя тормозов основан на создании разности давлений в вакуумной и атмосферной камерах. В исходном положении давление в обеих камерах одинаковое и равно давлению, создаваемому источником разряжения.

При нажатии педали тормоза усилие через толкатель передается к следящему клапану. Клапан перекрывает канал, соединяющий атмосферную камеру с вакуумной. При дальнейшем движении клапана атмосферная камера через соответствующий канал соединяется с атмосферой. Разряжение в атмосферной камере снижается. Разница давлений действует на диафрагму и, преодолевая усилие пружины, перемещает шток поршня главного тормозного цилиндра.

Конструкция вакуумного усилителя обеспечивает дополнительное усилие на штоке поршня главного тормозного цилиндра пропорциональное силе нажатия на педаль тормоза. Другими словами, чем сильнее водитель нажимает на педаль, тем эффективнее будет работать усилитель.

При окончании торможения атмосферная камера вновь соединяется с вакуумной камерой, давление в камерах выравнивается. Диафрагма под действием возвратной пружины перемещается в исходное положение.

Максимальное дополнительное усилие, реализуемое с помощью вакуумного усилителя тормозов, обычно в 3-5 раз превышает усилие от ноги водителя. Дальнейшее повышение величины дополнительного усилия достигается увеличением числа камер вакуумного усилителя, а также увеличением размера диафрагмы.









Главный тормозной цилиндр создает давление тормозной жидкости и нагнетает ее к тормозным цилиндрам. На современных автомобилях применяется сдвоенный (тандемный) главный тормозной цилиндр, который создает давление для двух контуров.

Над главным цилиндром находится расширительный бачок, предназначенный для пополнения тормозной жидкости в случае небольших потерь.

Колесный цилиндр обеспечивает срабатывание тормозного механизма, т.е. прижатие тормозных колодок к тормозному диску (барабану).

Для реализации тормозных функций работа элементов гидропривода организована по независимым контурам. При выходе из строя одного контура, его функции выполняет другой контур. Рабочие контура могут дублировать друг-друга, выполнять часть функций друг-друга или выполнять только свои функции (осуществлять работу определенных тормозных механизмов). Наиболее востребованной является схема, в которой два контура функционируют диагонально.

На современных автомобилях в состав гидравлического тормозного привода включены различные электронные компоненты:

Пневматический привод используется в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода. Например, электропневматический привод.

Принцип работы тормозной системы

Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.

При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).

При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и проялению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.

При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.



Автомобильная тормозная система: определение, функции, работа

Автомобильная система была бы орудием убийства, если бы не предназначенная для нее тормозная система. Тормозные системы существуют с момента создания первых автомобилей. Система препятствует движению, поглощая энергию движущейся системы.

С годами развитие технологий привело к появлению в транспортных средствах различных конструкций и типов, а также тормозных систем. Дело в том, что они неизбежны на автомобилях.Компоненты тормозной системы различаются в зависимости от модели и типов, но на самом деле они служат одной цели и имеют одинаковый принцип работы. Тормозная система может быть разработана на любом механическом устройстве, в котором происходит движение, а не только на автомобиле. Система должна соответствовать некоторым требованиям, которые будут объяснены в этой статье. Некоторые рабочие характеристики должны быть соблюдены, особенно на высокопроизводительных транспортных средствах, поскольку они теперь разработаны для очень быстрого движения. Для снижения скорости, а также для остановки транспортных средств требуется огромное количество энергии или тормозного усилия.

Сегодня вы познакомитесь с определением, функциями, компонентами, схемой, применением, характеристиками, типами, принципами работы тормозной системы в автомобильном устройстве.

Подробнее: Сверлильный станок с механической подачей и ручной подачей

Что такое тормозная система?

Тормоз — это механическое устройство, предназначенное для ограничения движения за счет поглощения энергии движущейся системы, обычно посредством трения. Он используется для замедления или остановки движущегося транспортного средства, колес, оси и т. Д.Тормозная система представляет собой сложное устройство, состоящее из множества деталей, но работа с ней кажется очень простой. В конце концов, нажатие одной педали активирует все тормоза на четырех колесах. Замедление достигается за счет гидравлической жидкости, которую часто стравливают, чтобы добиться максимальной эффективности торможения. Воздух в систему не допускается, иначе компонент не будет работать.

Большинство тормозов предназначены для использования трения между двумя поверхностями, они нажимаются для преобразования кинетической энергии движущегося объекта в тепло.Хотя сейчас используются несколько методов преобразования энергии. В автомобиле фрикционные тормоза накапливают тормозное тепло в барабанном или дисковом тормозе, которое затем постепенно преобразуется в воздух.

На современных автомобилях педаль тормоза прижимается к главному цилиндру. Есть поршень, который прижимает тормозную колодку к тормозному диску, что замедляет колесо. На тормозном барабане цилиндр прижимает тормозные колодки к барабану, чтобы замедлить колесо.

Функции автомобильной тормозной системы

Ниже приведены функции тормозной системы, используемой в автомобильном двигателе:

  • Тормозная система помогает останавливать автомобили на минимально возможном расстоянии. Это достигается за счет преобразования кинетической энергии автомобиля в тепловую.
  • Он также работает на механическом устройстве, где происходит движение, тормоз останавливает его в течение короткого периода времени.

Подробнее: Что нужно знать об автомобильных радиаторах

Компоненты тормозной системы

Ниже приведены компоненты, используемые в автомобильной тормозной системе:

Педаль тормоза: компонент тормозной системы используется для активации тормоза путем нажатия на него ногой.Он расположен посередине педали акселератора и сцепления внутри автомобиля.

Резервуар для жидкости: Резервуар для жидкости — это корпус, в котором хранится тормозная жидкость или тормозное масло.

Трубопроводы для жидкости: Трубопроводы для жидкости — это трубопроводы, по которым тормозная жидкость течет в автомобиле.

Тормозные колодки: Тормозные колодки представляют собой стальную опорную пластину, используемую на дисковых тормозах. Часто его делают из керамики, металла или других износостойких композитных материалов.

Тормозные колодки: Тормозные колодки — это два куска листовой стали, соединенных вместе, чтобы они могли нести тормозную накладку.

Тормозной барабан: Тормозной барабан — это вращающийся барабан, используемый в тормозной системе барабана.

Ротор: Ротор представляет собой чугунный тормозной диск, соединенный с колесом или осью, иногда сделанный из армированного углепластика, керамической матрицы или какого-либо другого композитного материала.

Тормозная накладка: Тормозная накладка — термостойкий, мягкий, но также прочный материал с высокими характеристиками трения.Он заключен внутри тормозной колодки.

Подробнее: Все, что нужно знать о фрезерном станке

Схема автомобильной тормозной системы:

Поршень: Поршень — это подвижный компонент, находящийся в цилиндре.

Суппорт: На суппорте установлены тормозные колодки и поршни.

Плавающий суппорт или скользящий суппорт: деталь движется относительно ротора, поскольку он использует поршень на одной стороне диска, чтобы протолкнуть внутреннюю тормозную колодку на тормозную поверхность.Затем он втягивает корпус суппорта, оказывая давление на противоположную сторону диска.

Неподвижный суппорт: Неподвижный суппорт не перемещается относительно ротора, который работает с учетом недостатков. Он использует одну или несколько отдельных пар противоположных поршней для зажима с каждой стороны ротора.

Главный цилиндр: Главный цилиндр преобразует негидравлическое давление, создаваемое ногой водителя, в гидравлическое давление. затем он управляет подчиненными цилиндрами на противоположном конце гидравлической системы.

Вакуумный усилитель : этот компонент тормозной системы используется для улучшения состояния главного цилиндра и увеличения давления, создаваемого ступней водителя, за счет вакуума во впускном отверстии двигателя. Это эффективно при работающем двигателе автомобиля.

Характеристики

Характеристики тормозной системы включают пиковое усилие, постоянное рассеивание мощности, затухание, плавность, мощность, ощущение педали, сопротивление, долговечность, вес и шум. Некоторые другие перечисленные факторы могут рассматриваться как характеристика тормозной системы.Продолжайте читать, чтобы познакомиться с ними.

Типы тормозной системы

Ниже приведены различные типы торможения, используемые для автомобильных устройств:

Электромагнитная тормозная система

Это одна из новейших конструкций тормозной системы, в ней используется электродвигатель, установленный в автомобиле. Мотор помогает остановить автомобиль. Типы электромагнитных тормозных систем используются в большинстве гибридных транспортных средств, в которых электродвигатель заряжает батареи и приводит в действие тормоза.В некоторых автобусах используется вторичный тормоз-замедлитель, использующий внутреннее короткое замыкание и генератор.

Фрикционная тормозная система

Тормозные системы фрикционного типа распространены в автомобилях. Их конструкция сложна, но удобна в эксплуатации и обычно доступна в двух формах; колодки и обувь. Как и называется, трение используется в тормозной системе, чтобы остановить движение автомобиля или устройства. В его состав входит вращающееся устройство с неподвижной подушкой и вращающейся погодной поверхностью.Ленточные тормоза содержали башмаки, которые сужались и трулись о вращающийся барабан снаружи. В качестве альтернативы барабанный тормоз с колодками вращается и расширяется, чтобы тереться о внутреннюю часть барабана.

Гидравлическая тормозная система

Типы гидравлических тормозных систем состоят из главных цилиндров, которые получают гидравлическую тормозную жидкость из резервуара. Система крепится к цилиндрам колеса через соединения различных металлических труб и резиновых фитингов. Колесо имеет два противоположных поршня, расположенных на ленточном или барабанном тормозе. Давление раздвигает поршень, заставляя тормозные колодки попадать в цилиндры, в результате чего колесо перестает двигаться.

Подробнее: Общие сведения о системе отвода влажного и сухого масла

Пневматическая тормозная система:

Типы пневматической тормозной системы обычно используются в тяжелых транспортных средствах, таких как грузовики, автобусы и т. Д.. Как и другие типы, педаль тормоза нажата. Однако воздух из атмосферы поступает в компрессор через воздушный фильтр в резервуар через разгрузочное устройство. Кроме того, он поступает в тормозную камеру через тормозной клапан, который предназначен для регулирования интенсивности торможения.Это приводит к торможению.

Схема барабанного и дискового тормоза:

Некоторые другие типы тормозной системы включают:

Система ручного и аварийного торможения:

Стояночный и аварийный типы тормозов работают с рычагами и тросами, где механически управляется силой. Хотя на новых автомобилях он управляется с помощью кнопки, чтобы остановить автомобиль в случае аварии или при парковке на холме. Система может обойти обычную тормозную систему при ее неисправности.

Когда тормоз включен, трос тянется, и он проходит к промежуточному рычагу, заставляя усилие увеличиваться и передаваться на уравнитель. Эквалайзер разделяется на два троса, он разделяет силу и отправляет ее на задние колеса, помогая замедлить и остановить автомобиль.

Тормозная система обходит другие тормозные системы, напрямую управляя тормозными колодками. Система полезна, если обычная тормозная система выходит из строя.

Серво тормозная система:

Тормозные системы с сервоприводом используются сегодня в большинстве автомобилей, они предназначены для увеличения давления, которое водитель оказывает на педаль тормоза.Система использует разрежение во впускном коллекторе для создания дополнительного давления, необходимого для срабатывания тормоза. Кроме того, системы эффективны только при работающем двигателе. В некоторые конструкции транспортных средств включены не только тормозные системы, поскольку они работают в унисон, чтобы предложить более прочную и надежную систему. Однако из-за комбинации типов тормозов система иногда выходит из строя, что может привести к автомобильным авариям.

Насос тормозной системы:

Типы тормозных систем используются на автомобилях всякий раз, когда в конструкцию входит насос.Он используется в поршневом двигателе внутреннего сгорания для прекращения подачи топлива, что, в свою очередь, приводит к потере внутренней перекачки в двигателе, вызывая торможение.

Подробнее: Типы игровых автоматов и их характеристики

Принцип работы

Тормозная система работает довольно сложно, но после объяснения ее компонентов и типов я уверен, что вы знакомы с используемыми терминами. Есть два вида тормозных систем; дисковый тормоз и барабанный тормоз. Дисковые тормоза используются на передних колесах автомобилей, а барабанные — на задних. Хотя некоторые современные автомобили высокого класса имеют дисковые тормоза на четырех колесах.

Водитель нажимает на педаль тормоза, создавая усилие, которое затем увеличивается за счет вакуума двигателя. Повышение скорости позволяет тормозам реагировать быстрее и эффективнее.

Усилие от вакуумного усилителя толкает поршень внутри главного цилиндра против пружины. Это заставляет тормозную жидкость течь под давлением. эта жидкость под давлением достигает суппорта тормоза (дисковые тормоза) и тормозного цилиндра (барабанные тормоза) по жидкостным трубопроводам.

Посмотрите видео, чтобы увидеть практическую работу автомобильной тормозной системы:

В заключение, тормозная система в автомобилях очень важна и необходима, поскольку она не позволяет устройству двигаться, когда это необходимо. В этой статье мы рассмотрели различные аспекты тормозной системы, а также объяснили ее функции и компоненты. Мы узнали, что система может быть разработана на основе механической системы, в которой происходит движение. Выявлены также различные типы тормозной системы и ее рабочие характеристики.

Подробнее: Операции, которые можно выполнять на шлифовальном станке

Надеюсь, вам понравилось чтение. Если да, то оставьте комментарий, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!

Тормозная система — обзор

Объясняется и обсуждается роль испытаний при проектировании и проверке тормозов и тормозных систем для современных дорожных транспортных средств. Наблюдается постоянная тенденция отхода от экспериментальных испытаний, особенно тех, которые связаны с дорожными или трековыми испытаниями реальных автомобилей, из-за сложности, стоимости и времени, а также к компьютерному моделированию и «виртуальному» тестированию. Тем не менее, экспериментальные испытания необходимы для проверки конструкции и для предоставления точных данных для прогнозирования конструкции.

Экспериментальные испытания тормозов могут проводиться на реальных транспортных средствах на испытательных трассах и в лабораторных условиях, например на динамометрическом стенде «катящейся дороги». Транспортные средства также могут быть настроены для записи «реальных» пользовательских данных на дорогах общего пользования, при условии, что любые модификации транспортных средств не опасны и не противоречат законодательным требованиям, приборы и сбор данных не мешают водителю управлять автомобилем. транспортное средство, и транспортное средство движется безопасно.Все виды испытаний тормозов потенциально опасны и опасны, поэтому вводятся некоторые основные правила техники безопасности.

Объясняются параметры, которые можно измерить при экспериментальных испытаниях тормозов, и кратко описываются примеры типов приборов и датчиков, используемых для измерения этих параметров. Объясняются сбор и регистрация данных.

Важно определить и согласовать цель экспериментальных испытаний тормозов до начала любой программы испытаний.Некоторые аспекты экспериментального проектирования для испытания тормозов объясняются в контексте граничной диаграммы и «p-диаграммы», а также вводятся процедуры экспериментального испытания тормозов. Подчеркивается важность стандартизации испытательного оборудования и процедур у разных производителей и в разных странах, чтобы можно было добиться постоянства характеристик тормозной системы.

Описаны и объяснены различные типы оборудования для испытания тормозов, включая транспортные средства, динамометры и испытательные стенды.Рассмотрены преимущества и недостатки каждого из них, от «тестирования парка легковых автомобилей» до тестирования «производительности» или «эффективности» на динамометрах до тестирования «малых образцов» на масштабных фрикционных установках. Обсуждается изменчивость, которая всегда присутствует в любой форме тестирования транспортных средств, и обсуждаются способы либо уменьшения количества изменчивости путем хорошего определения, подготовки и контроля теста, либо учета изменчивости при последующей интерпретации и анализе данных.

Подчеркивается важность подготовки пары трения тормоза посредством процессов наплавки и выглаживания, а также объясняется процедура приработки.Другие важные приготовления включают валидацию испытательной установки, подтверждение срабатывания тормозов и управления ими, меры по охране здоровья и безопасности, включая оценку рисков, проверку и калибровку всех датчиков, преобразователей и контрольно-измерительных приборов, а также подтверждение правильного функционирования оборудования формирования сигналов и регистрации данных, а также многие процедуры испытания тормозов для этих целей на начальных этапах включают «инструментальные проверки».

Описывается и обсуждается типовая процедура проверки эффективности тормозов для реальных транспортных средств, а также представлены некоторые примерные данные.Кратко обсуждаются испытания на ускоренный износ. Обсуждаются стандартизированные процедуры испытаний тормозов на примерах процедур из автомобильной промышленности, которые сейчас приняты во многих странах мира. Эти примеры охватывают тормозные системы легковых автомобилей (гидравлические) и тормозные системы грузовых автомобилей (пневматические) и относятся к испытаниям реальных транспортных средств и испытаниям на инерционном динамометре.

Поскольку фрикционные материалы обычно теряют свои характеристики при повышении температуры и восстанавливают их при остывании тормоза, важны процедуры испытания на выцветание для оценки характеристик тормозов при повышении температуры.В этом типе испытаний можно использовать повторяющиеся «отрывные» приложения или «тормозное» торможение через определенные интервалы времени, которые нагревают тормоз. После испытания на выцветание, испытание на «восстановление» направлено на определение того, как быстро материал может «восстановиться» до базовых характеристик в серии (как правило) более легких нагрузок на тормоз через определенные интервалы, которые позволяют тормозу остыть. Испытания на снижение скорости на транспортном средстве включают в себя повторяющиеся нажатия на педаль тормоза при высокой скорости движения, не позволяя тормозам значительно остыть в промежутках между ними, тем самым увеличивая тепловую нагрузку на тормоза. Испытание может проводиться в установленном временном цикле, или время цикла может определяться характеристиками ускорения транспортного средства. В этом последнем типе испытаний обычно используются тормоза для достижения максимального замедления без вмешательства АБС, и он является чрезвычайно суровым.

Кратко обсуждаются интерпретация и анализ данных испытаний тормозов.

Гидравлическая тормозная система вашего автомобиля · Проверки BlueStar

Если вы приближаетесь к светофору, перед вами выскакивает олень, или вы едете с остановкой и идете в час пик, вы зависите от своих тормозов, которые безопасно замедлят вас или быстро остановят.Средний водитель тормозит более 200 раз в день. Тормоза — это самая важная система безопасности вашего автомобиля.

Гидравлическая тормозная система вашего автомобиля состоит из сотен отдельных деталей. Основные компоненты тормозной системы включают педаль тормоза, усилитель тормозов, главный тормозной цилиндр, тормозные магистрали и шланги, тормозные суппорты и поршни, колодки или тормозные колодки дисковых тормозов, роторы дисковых тормозов или тормозные барабаны, тормозную жидкость, антиблокировочную тормозную систему ( АБС), датчики скорости вращения колес и многие другие детали в составе вышеуказанных групп компонентов.

Педаль тормоза сконструирована таким образом, что она может в несколько раз умножить усилие от вашей ноги, прежде чем какое-либо усилие будет даже передано тормозной жидкости. Педаль тормоза обеспечивает мгновенный контроль над нажатием и отпусканием тормозов. Когда вы нажимаете на педаль тормоза, сила, создаваемая вашей ногой, увеличивается в несколько раз за счет механического рычага, а затем усиливается еще больше за счет действия усилителя тормозов. Механическое усилие нажатия на педаль преобразуется в гидравлическое усилие главным тормозным цилиндром, который нагнетает гидравлическую тормозную жидкость по всей тормозной системе в сети тормозных магистралей и шлангов.Эта сила передается на все четыре шины и создает трение между тормозными колодками и роторами дисковых тормозов. Это то, что останавливает ваш автомобиль. Усилитель тормозов, также известный как усилитель тормозов, увеличивает усилие, прикладываемое педалью тормоза, либо за счет вакуума двигателя (или вакуумного насоса на дизелях), либо через гидравлический насос. Без усилителя тормозов тормоза кажутся очень жесткими, и требуется гораздо больше усилий, чтобы замедлить автомобиль. Бустер работает только при работающем двигателе.

Главный цилиндр затем преобразует действие, которое вы нажимаете на педаль тормоза, в гидравлическое давление.Когда вы нажимаете на педаль, она перемещает поршни внутри цилиндра, который, в свою очередь, оказывает давление на тормозную жидкость, заставляя ее перемещаться по системе. Главный цилиндр имеет резервуар с тормозной жидкостью, прикрепленный к его верхней части, чтобы обеспечить постоянный запас жидкости в системе, независимо от того, включены ли тормоза или отпущены.

Тормозные магистрали и шланги состоят из серии тонких металлических трубок, которые соединяют различные компоненты вместе для передачи тормозной жидкости по системе. Большинство трубок сделаны из металла, однако область, где они встречаются с тормозными суппортами, должна состоять из гибких резиновых шлангов, чтобы колеса могли вращаться.

Тормозные суппорты бывают разных форм и размеров и используют один или несколько поршней с гидравлическим приводом, которые заставляют тормозные колодки контактировать с дисковым ротором при нажатии на педаль тормоза. Чем больше поршней в суппорте, тем более равномерно распределяется тормозное усилие по колодке и тем больше может быть поверхность колодки. Чем больше колодка, тем больше трение, действующее на дисковый ротор, что означает лучшую тормозную способность.

Тормозные колодки устанавливаются попарно на каждый ротор дискового тормоза.Они изготовлены из износостойкого компаунда, который обеспечивает отличные термостойкие свойства и способность обеспечивать высокий уровень трения о тормозной диск. Тормозные колодки постепенно изнашиваются каждый раз, когда вы нажимаете на тормоз. Помимо нормального износа, тормозные колодки могут расшататься, потрескаться, сломаться и изнашиваться неравномерно.

Роторы дисковых тормозов представляют собой металлические диски, которые также изнашиваются, но гораздо медленнее. Эти металлические диски расположены между колесом и ступицей и обеспечивают поверхность трения, с которой действуют колодки.Тормозные роторы могут быть сплошными (одна деталь) или вентилируемыми (фактически два диска, соединенные рядом жилок), что способствует охлаждению. Дисковые вентилируемые диски обычно используются на передней части автомобилей, где тормозные силы выше и подвержены более высоким температурам. На роторах дисковых тормозов могут появиться канавки, ржавчины, изъязвления, лаковое покрытие, трещины и деформации от постоянного тепла и давления при торможении.

Тормозные барабаны и колодки не используются в современных транспортных средствах, но они все еще устанавливаются на заднюю часть некоторых автомобилей.Тормозные колодки размещены внутри барабана, и нажатие на педаль тормоза приводит в действие колесный цилиндр, который выталкивает колодки наружу на внутренний край барабана и замедляет транспортное средство.

Основная идея любой гидравлической системы заключается в том, что сила, приложенная в одной точке, передается в другую точку с помощью несжимаемой жидкости. Тормозная жидкость — это несжимаемая жидкость, используемая в тормозной системе. Тормозная жидкость эффективно работает при высоком давлении и высокой температуре и является гидравлической жидкостью, отвечающей за приведение в действие тормозных суппортов или колесных цилиндров на всех четырех колесах.

Антиблокировочная тормозная система (ABS) обнаруживает блокировку колеса при торможении. Система состоит из модуля управления, датчиков скорости вращения колес, клапанов и насоса. Модуль управления ABS контролирует каждый датчик скорости вращения колес и определяет, когда одно или несколько колес больше не вращаются. Модуль использует клапаны и насос для невероятно быстрого включения и выключения тормозов (до 15 раз в секунду). Вы чувствуете это ощущение через педаль как ощущение сильной вибрации или пульсации. Если неисправность возникает в любой части АБС, на приборной панели автомобиля обычно загорается сигнальная лампа, и АБС отключается до устранения неисправности.

Для обеспечения безопасности и надежности осмотр тормозов должен быть частью текущего регулярного технического обслуживания вашего автомобиля. Это должно включать в себя фактический визуальный осмотр измерительной площадки и толщины башмаков, проверку равномерного износа подушек и башмаков, проверку роторов и барабанов на деформацию и повреждения, а также проверку оборудования, чтобы убедиться, что они работают правильно и правильно отрегулированы. Убедитесь, что гидравлические компоненты, включая колесные цилиндры, суппорты, тормозные магистрали, тормозные шланги и главный тормозной цилиндр, не протекают.Проверьте уровень и состояние тормозной жидкости. Проверьте правильность прокладки и размещения тормозных магистралей, тормозных шлангов и датчиков антиблокировочной системы тормозов.

Помните о следующих симптомах при торможении: тяга влево или вправо, педаль тормоза мягкая или низкая, педаль тормоза медленно истекает кровью при нажатии на нее, дрожащая вибрация или пульсация, визг или визг, предупреждение о тормозе свет на приборной панели, более длительное, чем обычно, время остановки, шум скрежета, свет АБС на приборной панели, шипение при торможении или потеря сцепления с дорогой при торможении. Если вы заметили какой-либо из этих симптомов, обратитесь к сертифицированному специалисту ASE для проверки тормозов. Помните, что тормоза — это самая важная система безопасности вашего автомобиля. Техническое обслуживание тормозной системы важно для вашей безопасности, безопасности ваших пассажиров и безопасности окружающих.

Система, физика и наука управления движением

Чтобы автомобиль можно было использовать, он должен иметь возможность заводиться, рулить и останавливаться. Назначение автомобильной тормозной системы — дать водителю возможность замедлить или замедлить автомобиль по своему усмотрению.Дорожные условия, ограничения скорости и препятствия делают тормозную систему необходимой реальностью на любом автомобиле.

Текст Майкла Феррары // Фото Роба Шоу / BackFromLeave и сотрудники DSPORT


Тормоза: Система

Все современные автомобильные тормозные системы состоят из педали, усилителя усилителя тормозов, главного цилиндра, тормозных магистралей, пропорционального клапана, суппортов, колодок, роторов и гидравлической тормозной жидкости. Педаль — это входное устройство, которому обычно помогает усилитель тормозов, чтобы запустить главный цилиндр для увеличения давления в гидравлических линиях тормозной системы.Некоторый тип пропорционального клапана регулирует давление между передней и задней тормозными системами. На каждом колесе гидравлический суппорт содержит тормозные колодки, которые сжимают ротор при повышении давления в трубопроводе.

Тормоза: физика

Энергия не может быть создана или уничтожена. Он может только изменить форму. В случае автомобильной тормозной системы тормоза обеспечивают преобразование движения (кинетической энергии) в тепло (тепловую энергию). Понимание кинетической энергии и того, как она соотносится с массой транспортного средства и его скоростью, имеет первостепенное значение для понимания объема работы, необходимой для преобразования этой энергии в тепло, чтобы остановить транспортное средство.

Пока автомобиль находится в движении, существует определенное количество кинетической энергии. Чем быстрее движется машина, тем больше кинетической энергии. Связь между кинетической энергией и скоростью транспортного средства не линейна. Если бы он был линейным, удвоение скорости транспортного средства с 50 до 100 миль в час привело бы к удвоению количества кинетической энергии. На самом деле, практика удвоения скорости приводит к четырехкратному (4x) увеличению количества кинетической энергии. Связь между кинетической энергией и скоростью (скорость с направлением) может быть выражена как:

Кинетическая энергия = 1/2 массы x скорость²

Взглянув на это уравнение, легко увидеть, что масса транспортного средства и его скорость влияют на количество кинетической энергии, которой оно обладает в любой момент времени.Заметив, что масса прямо пропорциональна кинетической энергии, увеличение массы на любой процент приводит к аналогичному увеличению кинетической энергии. Точно так же процесс уменьшения массы на определенный процент приводит к аналогичному снижению кинетической энергии. Таким образом, тяжелые автомобили несут больше кинетической энергии, чем более легкие, при той же скорости. Как вы, возможно, уже догадались, более тяжелым автомобилям нужна более серьезная тормозная система, чем более легким автомобилям, движущимся с той же скоростью. Однако это не означает, что легкие автомобили не могут получить преимущества от улучшенной тормозной системы.Автомобиль Champ весит 1565 фунтов, развивает около 750 лошадиных сил и достигает скорости, превышающей 240 миль в час. Он имеет 12,9-дюймовые стальные роторы на всех четырех углах и может останавливаться со скоростью 60 миль в час примерно на 100 футов. Как мы уже говорили ранее, скорость транспортного средства играет даже более значительную роль, чем вес в определении общей кинетической энергии. Автомобиль Champ весом 1565 фунтов на скорости 240 миль в час несет такое же количество энергии, как трамвай весом 3500 фунтов на скорости 160 миль в час. Чем быстрее вы идете, тем больше энергии вам нужно преобразовать в тепло, чтобы остановиться.

Friction позволяет вашим тормозным колодкам превращать кинетическую энергию, полученную при движении со скоростью, в тепло. Когда применяются «тормоза», колодки сжимают ротор, и выделяется тепло, когда ротор и транспортное средство останавливаются.

Тормоза: компоненты

Каждый отдельный компонент тормозной системы должен работать должным образом, чтобы система работала должным образом. Главный цилиндр преобразует механическую отдачу от педали тормоза в повышение гидравлического давления в тормозных магистралях.В некоторых случаях может быть доступен главный цилиндр с поршнем большего диаметра. Использование главного цилиндра с поршнем большего диаметра приведет к более быстрому увеличению давления в трубопроводе по сравнению с педалью. Таким образом, переход на главный цилиндр с поршнем большего диаметра означает, что вам не придется нажимать педаль так далеко, чтобы получить желаемое торможение. Следовательно, есть компромисс, поскольку усилие на педали будет увеличиваться. Однако усилители тормозов, которые используются на большинстве автомобилей, сделают это дополнительное усилие едва заметным.

Качество используемой гидравлической жидкости также может повлиять на общую производительность тормозной системы. В целом, высокоэффективная тормозная жидкость имеет повышенную температуру кипения и улучшенную коррозионную стойкость. Как уже упоминалось, тормоза работают, превращая кинетическую энергию в тепло (тепловую энергию). Между прочим, часть тепла от остановки передается тормозной жидкости. Если ваша жидкость выкипит, может возникнуть паровая пробка, и ваша тормозная система потеряет свою эффективность. В этих случаях способность останавливать автомобиль снижается, и педаль будет реагировать на нажатие, как губка.

При наличии главного цилиндра подходящего размера, функционального усилителя тормозов и высокоэффективной тормозной жидкости следующим важным звеном являются тормозные магистрали. Жесткие металлические трубопроводы составляют большую часть трубопроводов тормозной системы. В какой-то момент рядом с каждым колесом жесткие линии переходят в гибкие. Производители оригинального оборудования обычно оснащают автомобили плетеными полимерными тормозными магистралями, которые часто называют «резиновыми» тормозными магистралями. Горячий билет — модернизировать заводские «резиновые» стропы высокопроизводительными заменителями с тефлоновой подкладкой и стальной оплеткой.Эти линии послепродажного обслуживания более устойчивы к расширению под давлением. В результате установка этих строп обычно приводит к более жесткой педали, которая требует меньшего хода для полного тормозного эффекта. Если у вас еще нет комплекта на машине, возьмите комплект и наденьте его в следующий раз, когда будете тормозить.

Освоение цилиндра

Увеличенный диаметр отверстия главного цилиндра Уменьшение диаметра внутреннего цилиндра главного цилиндра
— увеличивает усилие педали — Уменьшает усилие на педали
— Уменьшает общий ход педали — Увеличивает общий ход педали
— Уменьшает ход до MC — Увеличивает ход толкателя до MC
— Уменьшает давление в линии (для заданного усилия педали) — Увеличивает давление в линии (для заданного усилия педали)

На давление в трубопроводе тормозной системы влияют три фактора: усилие на педали, передаточное число педалей и диаметр отверстия главного цилиндра. Примерно от 100 до 150 фунтов силы от вашей ноги до педали — хороший рабочий диапазон. Передаточное число педали умножает это усилие. Соотношение педалей 5,2: 1 умножит усилие на педали 100 фунтов на 520 фунтов силы, поступающей в главный цилиндр. С отверстием диаметром 13/16 (площадь = 0,5185) давление в системе будет 520 / 0,5185 или 1003 фунта на квадратный дюйм.

Компоненты тормозной системы вашего автомобиля> Columbia Auto Care & Car Wash

Многое зависит от ваших тормозов. Собственно, вся ваша машина.Не говоря уже о вас и ваших пассажирах. Да, и все остальные водители на дороге. Эти тормоза очень важны, и их необходимо поддерживать в отличном состоянии, чтобы они работали на должном уровне. Итак, как работает тормозная система и какие компоненты составляют тормозную систему вашего автомобиля?

Как работают тормоза
Не знаю, откуда оно взялось, но помню старую шину, валявшуюся во дворе, когда я был ребенком. Мы с братьями иногда катали эту шину по двору или по подъездной дорожке. Когда я хотел, чтобы шина перестала катиться, я хватал ее за края и давил. Трение моих рук о боковины в конечном итоге остановило шину. Позже я узнал, что десятискоростной велосипед останавливается примерно так же. Я мог выжать тормозной рычаг, который прижал пару резиновых тормозных колодок к колесу. Опять же, возникшее трение заставило мой байк остановиться.

Тот же принцип применим к вашему автомобилю, грузовику или внедорожнику. Тормозная система принимает кинетическую энергию движущегося автомобиля и преобразует ее в тепловую энергию за счет трения.Эта энергия используется, чтобы замедлить и остановить вашу металлическую машину весом более четырех тысяч фунтов. Концепция та же; оборудование, ну это немного сложнее.

Например, там, где велосипед может использовать трос для активации тормозов, автомобиль полагается на гидравлику. Насос, расположенный в моторном отсеке, главный цилиндр, воздействует на гидравлическое масло в тормозных магистралях каждый раз, когда вы нажимаете на педаль тормоза. Эта сила ощущается в каждом углу транспортного средства, где зажимные приспособления, суппорты, сжимают пару тормозных колодок на вращающихся металлических дисках (роторах), прикрепленных к каждому колесу.Тормозные колодки захватывают роторы, как эти резиновые колодки захватывают колесо велосипеда. Трение и тепло приводят к остановке колес и вашего автомобиля.

В то время как большинство транспортных средств на дорогах сегодня оснащены четырехколесными дисковыми тормозными системами, некоторые старые автомобили и грузовики на дороге (и некоторые новые грузовики) имеют барабанные тормоза. Обычно используемые для задних колес (хотя некоторые автомобили имели четырехколесные барабанные тормоза много лет назад), барабанные тормоза имеют полый цилиндр ( барабан ), прикрепленный к оси, которая вращается вместе с колесом.Когда вы нажимаете на тормоз, пара тормозных колодок прижимается к внутренней части барабана, а не к внешней стороне ротора. Барабанные тормоза могут обеспечить большее тормозное усилие, чем дисковые тормоза пропорционального размера. Кроме того, они служат дольше и дешевле в производстве. Но барабанные тормоза сложнее обслуживать. Они тяжелые, сохнут долго и могут быстро перегреваться. Дисковые тормоза стали стандартом на большинстве современных автомобилей.

Антиблокировочная система тормозов
Вместе с тормозами работает антиблокировочная тормозная система, или ABS.Когда вы резко тормозите в экстренной ситуации, на рыхлом гравии или на скользкой поверхности, ваши колеса могут заблокироваться и перестать вращаться. Если бы это произошло, то количество шины, контактирующей с дорогой, уменьшилось бы до небольшого участка резины. Недостаточно, чтобы остановить тебя. Конечно, недостаточно, чтобы позволить вам управлять. Когда ваши передние колеса перестают вращаться, вы теряете способность управлять автомобилем. Таким образом, АБС предотвращает заклинивание шин.

Как это сделать? Специальные датчики скорости вращения колес, расположенные в каждой ступице колеса, постоянно определяют скорость ваших колес. Компьютер (модуль ABS) отслеживает данные с датчиков и знает, когда одно из ваших колес изменило скорость. Если вы нажмете на педаль тормоза и одно или несколько колес перестают вращаться, модуль ABS дает команду насосу попеременно накачивать и отпускать тормоза до пятнадцати раз в секунду. Быстрое сжатие и отпускание позволяет автомобилю замедляться и останавливаться без полной остановки колес, что позволяет сохранять управляемость. В некоторых случаях вы можете остановиться раньше; в других случаях остановка может занять немного больше времени.Но в любом случае вы сможете держать свою машину под контролем.

Компоненты тормозной системы
Когда дело доходит до отдельных компонентов вашей тормозной системы, это зависит от того, есть ли у вас четырехколесные дисковые тормоза (вероятно, так), четырехколесные барабанные тормоза (гораздо менее вероятно) или их комбинация. спереди и барабаны сзади (возможно). Тем не менее, вот краткая разбивка каждого компонента тормозной системы.

Главный цилиндр и усилитель тормозов .Главный цилиндр — это гидравлический насос, который приводится в действие педалью тормоза. К насосу прикреплен резервуар с тормозной жидкостью и вакуумный усилитель мощности, чтобы облегчить нажатие на педаль.

Ротор . Тормозной ротор — это тяжелый металлический диск, прикрепленный к колесу (фактически, к ступице колеса). Он вращается вместе с колесом и шиной. Тормозные роторы со временем изнашиваются из-за всего приложенного к ним трения. Они также подвержены перегреву, если вы склонны к агрессивному вождению или перевозите тяжелые грузы.

Тормозные колодки . Тормозные колодки предназначены для захвата тормозного ротора. Жертвенный фрикционный материал колодок входит в контакт с ротором при торможении, создавая трение и тепло, используемое для передачи кинетической энергии в тепловую. Материалы тормозных колодок бывают самых разных составов, от органических до керамических и полуметаллических. У каждого типа тормозных колодок есть свои преимущества и недостатки.

Тормозные колодки . Как и тормозные колодки, тормозные колодки создают трение, чтобы остановить ваш автомобиль.Но обувь чаще встречается на автомобилях прошлых десятилетий или на грузовиках. Представьте себе чашу, крутящуюся на гончарном круге, или ленивую Сьюзан. Если бы вы залезли в чашу, раздвинули руки и прижали ее к внутренней части, вы бы создали сопротивление. Это в основном то, что делают тормозные колодки внутри тормозного барабана.

Тормозной барабан . Когда ротор захватывается снаружи тормозными колодками, тормозной барабан захватывается изнутри парой тормозных колодок.

• Суппорт и кронштейн суппорта.Тормозной суппорт — это гидравлический зажим, который прижимает тормозные колодки к ротору в ответ на усилие, прилагаемое вашей педалью тормоза через насос главного цилиндра. Кронштейн суппорта удерживает суппорт на месте и подвешивает тормозные колодки по обе стороны от ротора.

Колесный цилиндр . В установке барабанного тормоза нет суппорта. Вместо этого гидравлическое устройство, называемое колесным цилиндром, раздвигает тормозные колодки и прижимает их к внутренней части барабана.

В дополнение к этим компонентам тормозной системы есть и другие второстепенные детали: аппаратные зажимы, прокладки, направляющие, штифты и тому подобное.Эти компоненты могут быть небольшими и казаться незначительными, но отсутствующий зажим или корродированный штифт могут помешать правильной работе тормозов — или вообще. Вот почему выбор дешевого сервиса тормозов — плохой вариант при ремонте тормозов. Качественный сервис тормозов должен включать все необходимые запчасти и аксессуары. Если вы слышите визг при нажатии на педаль тормоза или замечаете, что горит сигнальная лампа тормоза, запишитесь на прием к квалифицированному специалисту в надежной ремонтной мастерской.

Columbia Уход за автомобилем и автомойка | Автор: Майк Алес | Авторское право
Эта статья предназначена только в качестве общего руководства, и вы полагаетесь на ее материалы на свой страх и риск. Используя этот общий руководящий документ, вы соглашаетесь защищать, освобождать от ответственности и оградить Columbia Auto Care & Car Wash и ее дочерние компании от любых претензий, убытков, издержек и расходов, включая гонорары адвокатов, возникающих в связи с вашей использование этого руководства. В той степени, в которой это полностью разрешено действующим законодательством, Columbia Auto Care & Car Wash не делает никаких заявлений или гарантий любого рода, явных или подразумеваемых, в отношении информации, содержания или материалов, включенных в этот документ.Это резервирование прав должно быть настолько широким и всеобъемлющим, насколько это разрешено законами государства вашего проживания.

Тормозные системы — Carbotech

Тормоз — это устройство для замедления или остановки движения машины или транспортного средства. Тормозная система состоит из следующих основных компонентов: Главный цилиндр, который расположен под капотом и напрямую связан с педалью тормоза, преобразует механическое давление стопы в гидравлическое давление. Тормозные магистрали и гибкие тормозные шланги соединяют главный цилиндр с подчиненными цилиндрами, расположенными на каждом колесе. Тормозная жидкость заполняет тормозные магистрали, шланги, суппорты и резервуар. Рабочие цилиндры толкают колодки и тормозные колодки, чтобы контактировать с барабанами и роторами, вызывая трение, которое замедляет транспортное средство.

Главный цилиндр — это устройство управления, которое преобразует физическое давление, обычно возникающее при нажатии ногой водителя на педаль тормоза, в гидравлическое давление для управления другими устройствами в гидравлической системе.В тормозных системах задействованными устройствами являются тормозные суппорты. Главный цилиндр передает гидравлическое давление в остальную тормозную систему.

Есть две отдельные системы, которые могут питаться от отдельных резервуаров для жидкости или они могут питаться от одного резервуара. Большинство тормозных систем сегодня делятся на передние и задние. Некоторые можно разделить по диагонали.

Современный усилитель тормозов — это прекрасное устройство, которое работает с использованием вакуума двигателя, вакуум в двигателе создается при каждом запуске двигателя.Усилитель тормозов забирает разрежение двигателя через резиновый шланг, идущий от впускного коллектора. Усилитель тормозов использует этот вакуум для усиления давления, которое вы нажимаете на педаль, что обеспечивает более быструю остановку вашего автомобиля. Что произойдет с усилителем тормозов, если ваш автомобиль остановится и пропадет вакуум? Инженеры рано поняли, что газовые двигатели небезопасны, поэтому они спроектировали патрон. обратный клапан в цепи усилителя тормозов. Усилитель тормозов накапливает достаточно вакуума для обеспечения полного наддува при двух или трех нажатиях на педали после остановки двигателя.Обратный клапан на усилителе тормозов — это то, что предотвращает утечку вакуума. Если усилитель тормозов не может удерживать вакуум, его время истекло, и вам понадобится новый или модернизированный усилитель тормозов.

Разница между дисковыми и барабанными тормозами заключается в конструкции компонента тормозной системы, ближайшего к колесу. В дисковой тормозной системе тормозной ротор устанавливается либо непосредственно за колесом, либо на оси, которая поддерживает колесо. Он установлен таким образом, что вращается вместе с колесом и может оказывать на колесо силу с целью замедления или остановки транспортного средства.Тормозной диск похож на шляпу с широкими полями, при этом часть, которая выглядит как край, служит поверхностью трения. Тормозной суппорт установлен таким образом, что пара тормозных колодок может прижиматься к ротору (краю), увеличивая трение и вызывая замедление или остановку ротора.

В барабанной тормозной системе тормозной барабан устанавливается непосредственно за колесом, зажатым между колесом и его ступицей. Тормозной барабан имеет вид чаши с вертикальными стенками. Баланс компонентов барабана установлены на неподвижную опорную плиту внутри барабана.Тормозные колодки смонтированы на опорной плите с помощью пружин с ведомым цилиндром, установленными между ними на одном конце. Когда тормозная жидкость добавляется в рабочий цилиндр, когда оператор нажимает на педаль тормоза, колодки прижимаются к стенкам барабана, увеличивая трение и заставляя барабан замедляться или останавливаться.

Тормозной суппорт представляет собой U-образное устройство с поршнем или поршнями на одной или обеих сторонах U. Тормозные колодки располагаются перед поршнем (ами) с каждой стороны U-образного суппорта.При включении тормозов жидкость под высоким давлением направляется от главного цилиндра к суппорту тормоза, где она толкает поршень (поршни) внутрь. Это действие перемещает колодки против вращающегося тормозного ротора, и трение останавливает ваш автомобиль. Существует два типа суппортов: плавающий или фиксированный. Фиксированный суппорт не перемещается относительно диска. Он использует два. или более поршней для зажима с каждой стороны диска, и это более сложно и дорого, чем плавающий суппорт. Плавающий суппорт перемещается относительно диска; поршень на одной стороне диска толкает внутреннюю тормозную колодку до тех пор, пока она не соприкасается с поверхностью тормозного ротора, затем тянет корпус суппорта с внешней тормозной колодкой, так что давление прилагается к обеим сторонам диска.

Тормоз — это устройство для замедления или остановки движения машины или транспортного средства, а также для предотвращения его повторного движения. Кинетическая энергия, теряемая движущейся частью, обычно преобразуется в тепло за счет трения. В дисковой тормозной системе тормозные колодки — это части тормозной системы автомобиля, которые фактически принимают на себя основной удар силы, необходимой для остановки автомобиля. Педаль тормоза проталкивает жидкость по гидравлической линии, в результате чего поршень в суппорте прижимает тормозные колодки к роторам.Тормозные колодки расположены между суппортами и роторами, чтобы поглощать энергию и тепло, а затем обеспечивать достаточное сцепление с дорогой для остановки автомобиля. Каждый раз при нажатии на тормоз небольшое количество фрикционного материала на тормозной колодке изнашивается. Таким образом, тормозные колодки являются расходным элементом тормозной системы, и их необходимо заменять по мере их износа.

Рабочие цилиндры (также известные как колесные цилиндры) — это цилиндры, в которых подвижные поршни преобразуют давление гидравлической тормозной жидкости в механическую силу.Гидравлическое давление на поршни в колесном цилиндре прижимает тормозные колодки к поверхности ротора. На каждое отдельное колесо обычно приходится один цилиндр / суппорт.

Тормоз — это устройство для замедления или остановки движения машины или транспортного средства, а также для предотвращения его повторного движения. Кинетическая энергия, теряемая движущейся частью, обычно преобразуется в тепло за счет трения. В барабанной тормозной системе тормозные колодки — это части тормозной системы автомобиля, которые фактически принимают на себя основной удар силы, необходимой для остановки автомобиля.Педаль тормоза проталкивает жидкость через гидравлическую линию, которая заставляет рабочий цилиндр в барабане прижимать тормозные колодки к внутренней поверхности барабана. Тормозные колодки располагаются между рабочим цилиндром и барабаном для поглощения энергии и тепла, а затем обеспечивают достаточное сцепление для остановки автомобиля. Каждый раз при нажатии на тормоза небольшое количество фрикционного материала на тормозной колодке изнашивается. Таким образом, тормозные колодки являются расходным элементом тормозной системы и требуют замены по мере их износа.

ABS (антиблокировочная тормозная система) изначально была разработана для тормозных систем самолетов. При правильном использовании антиблокировочная тормозная система (АБС) является безопасной и эффективной тормозной системой. ABS позволяет водителю сохранять курсовую устойчивость, контролировать рулевое управление и в некоторых ситуациях сокращать тормозной путь во время экстренного торможения, особенно на мокрой и скользкой дороге. Чтобы получить это преимущество в безопасности, водители должны научиться правильно пользоваться своей АБС.

Антиблокировочная тормозная система работает с обычными или фундаментными тормозами вашего автомобиля. ABS просто не дает вашим базовым тормозам заблокироваться. В автомобилях, не оборудованных АБС, водитель может вручную включить тормоза, чтобы предотвратить блокировку колес. В автомобилях, оборудованных АБС, ступня водителя остается на педали тормоза, позволяя системе автоматически задействовать тормоза.

ABS поможет вам сохранить контроль над автомобилем в неоптимальных дорожных условиях. Когда ваши тормоза блокируются на мокрой и скользкой дороге или во время панической остановки, вы теряете управляемость, и ваш автомобиль может вращаться.АБС заднего колеса предотвращает блокировку колес, чтобы ваш автомобиль оставался на прямой. Если в вашем автомобиле есть система ABS на всех четырех колесах, вы также сохраняете рулевое управление. Если у вас есть рулевое управление, можно избежать столкновения, объезжая опасные места, если полная остановка не может быть выполнена вовремя.

Большинство новых моделей автомобилей предлагают ABS как стандартное, так и дополнительное оборудование. Когда АБС работает, водители могут ощущать быструю пульсацию педали тормоза — почти как если бы тормоза давили на вас.Иногда педаль могла внезапно упасть. Кроме того, клапаны в контроллере ABS могут издавать звук, похожий на скрежет или жужжание. В некоторых автомобилях вы можете почувствовать вибрацию — это означает, что АБС работает. Важно НЕ снимать ногу с педали тормоза, когда вы слышите шум или чувствуете пульсацию, а вместо этого продолжайте сильно надавливать. Не стоит качать тормоза, если у вас установлена ​​АБС. Просто держите ногу на педали тормоза и помните, что вы все еще можете управлять.

Тормозная система в автомобилях

Что такое тормоза?

Тормоза — один из важнейших компонентов автомобиля.Если вы говорите о производительности, это также включает в себя хорошие тормоза, потому что, если вы едете быстро, вам нужно такое же количество тормозного усилия, чтобы снизить эту скорость.

Это механическое устройство , поглощающее энергию от движущейся системы . Он используется для замедления или остановки движущегося транспортного средства, что в основном достигается за счет трения.

Большинство современных автомобилей имеют тормоза на всех четырех колесах, приводимые в действие гидравлической системой. Тормоза могут быть дискового или барабанного типа.

Передние тормоза играют большую роль в остановке автомобиля, чем задние, потому что при торможении вес автомобиля переносится вперед на передние колеса.

Поэтому многие автомобили имеют дисковые тормоза, которые, как правило, более эффективны, спереди и барабанные тормоза сзади.

Полностью дисковые тормозные системы используются на некоторых дорогих или высокопроизводительных автомобилях, а полностью барабанные системы на некоторых старых или небольших автомобилях.

Тормозная гидравлика

Гидравлический тормозной контур имеет заполненные жидкостью главный и подчиненный цилиндры, соединенные трубопроводами.

Главный и подчиненный цилиндры

Главный цилиндр передает гидравлическое давление на подчиненный цилиндр при нажатии педали.

Когда вы нажимаете педаль тормоза, она вдавливает поршень в главном цилиндре, выталкивая жидкость по трубе.

Жидкость перемещается к подчиненным цилиндрам на каждом колесе и заполняет их, вынуждая поршни выступать в качестве тормозов.

Давление жидкости равномерно распределяется по системе.

Суммарная площадь «толкающей» поверхности всех ведомых поршней намного больше, чем у поршня в главном цилиндре.

Следовательно, главный поршень должен пройти несколько дюймов, чтобы переместить подчиненные поршни на долю дюйма, необходимую для приведения в действие тормозов.

Такое расположение позволяет тормозам прикладывать большое усилие точно так же, как рычаг с длинной ручкой может легко поднять тяжелый объект на небольшое расстояние.

Большинство современных автомобилей оснащено сдвоенными гидравлическими контурами, с двумя главными цилиндрами в тандеме на случай отказа одного из них.

Иногда один контур работает с передними тормозами, а другой с задними, или каждый контур работает с обоими передними тормозами и одним из задних тормозов, или один контур работает со всеми четырьмя тормозами, а другой — только с передними.

При резком торможении на задние колеса может отойти столько веса, что они заблокируются, что может вызвать опасный занос.

По этой причине задние тормоза намеренно сделаны менее мощными, чем передние.

Большинство автомобилей теперь также имеют чувствительный к нагрузке клапан ограничения давления. Он закрывается, когда резкое торможение поднимает гидравлическое давление до уровня, который может привести к блокировке задних тормозов и предотвращает дальнейшее движение жидкости к ним.

Современные автомобили могут даже иметь сложные антиблокировочные системы, которые по-разному определяют, как автомобиль замедляется и блокируются ли какие-либо колеса.

Такие системы включают и быстро отпускают тормоза, чтобы не допустить их блокировки.

Тормоза с усилителем

Многие автомобили также имеют усилитель мощности, чтобы уменьшить усилие, необходимое для включения тормозов.

Обычно источником энергии является перепад давления между частичным вакуумом во впускном коллекторе и наружным воздухом.

Сервоблок, который помогает, имеет трубное соединение с впускным коллектором.

Сервопривод прямого действия установлен между педалью тормоза и главным цилиндром.Педаль может работать непосредственно с главным цилиндром, если сервопривод выходит из строя или если двигатель не работает.

Некоторые автомобили имеют сервопривод непрямого действия, установленный в гидравлических линиях между главным цилиндром и тормозами. Такой блок можно установить в любом месте моторного отсека, вместо того, чтобы быть прямо перед педалью.

Он также полагается на вакуум в коллекторе для обеспечения наддува. Нажатие на педаль тормоза вызывает повышение гидравлического давления в главном цилиндре, открывается клапан и запускает вакуумный сервопривод.

Как работает усилитель тормозов

Тормоз выключен — обе стороны диафрагмы находятся под вакуумом. Тормоз выключен — обе стороны мембраны находятся под вакуумом.

Дисковые тормоза

Базовый тип дисковых тормозов с одной парой поршней. Может быть более одной пары или один поршень, управляющий обеими колодками, как ножничный механизм, через разные типы суппортов — качающийся или скользящий.

Жидкость под давлением попадает в суппорт тормоза, заставляя тормозные колодки двигаться внутрь по направлению к вращающемуся диску (который соединен с передними колесами).Когда тормозные колодки соприкасаются с диском, возникает трение, которое снижает скорость диска, что, в свою очередь, снижает скорость транспортного средства и, в конечном итоге, останавливает ваш автомобиль.

Барабанный тормоз

Барабанный тормоз с ведущей и ведомой колодкой, имеющий только один гидроцилиндр; Тормоза с двумя ведущими башмаками имеют по цилиндру для каждого башмака и устанавливаются на передние колеса на полностью барабанной системе.

Жидкость под давлением поступает в тормозной цилиндр внутри барабанных тормозов.Внутри этих цилиндров находится поршень, который перемещается наружу из-за тормозной жидкости под давлением внутри цилиндра. Это движение поршня наружу заставляет тормозные колодки перемещаться к вращающемуся барабану. Когда эти тормозные колодки трутся о барабан, возникает трение, преобразующее кинетическую энергию в тепловую и тем самым останавливая ваш автомобиль.

Барабанный тормоз имеет полый барабан, который вращается вместе с колесом. Его открытая спина прикрыта неподвижной спинкой, на которой расположены две изогнутые колодки с фрикционными накладками.

Башмаки выталкиваются наружу под действием гидравлического давления, перемещающего поршни в тормозных колесных цилиндрах, таким образом, прижимая накладки к внутренней части барабана, чтобы замедлить или остановить его.

При включенных тормозах башмаки прижимаются к барабанам их поршнем.

Каждая тормозная колодка имеет шарнир на одном конце и поршень на другом. У ведущего башмака поршень находится на передней кромке относительно направления вращения барабана.

Вращение барабана имеет тенденцию плотно прижимать ведущий башмак к нему, когда он входит в контакт, улучшая эффект торможения.

Некоторые барабаны имеют двойные ведущие башмаки, каждая со своим собственным гидроцилиндром; у других один ведущий и один ведомый башмаки — с осью спереди.

Эта конструкция позволяет раздвигать две колодки друг от друга с помощью одного цилиндра с поршнями на каждом конце.

Это проще, но менее мощно, чем система с двумя ведущими башмаками, и обычно ограничивается задними тормозами.

В любом из типов возвратные пружины оттягивают башмаки назад на короткое время при отпускании тормозов.

Регулировка позволяет максимально сократить ход башмака. Старые системы имеют ручные регуляторы, которые необходимо время от времени поворачивать по мере износа фрикционных накладок. Более поздние тормоза имеют автоматическую регулировку с помощью храповика.

Барабанные тормоза могут перестать работать, если их многократно применять в течение короткого времени — они нагреваются и теряют свою эффективность, пока снова не остынут. Диски с их более открытой конструкцией гораздо менее склонны к выцветанию.

Ручной тормоз

Механизм ручного тормоза

Ручной тормоз воздействует на колодки посредством механической системы, отдельной от гидроцилиндра, состоящей из рычага и плеча в тормозном барабане; они управляются тросом от рычага ручного тормоза внутри автомобиля.

Помимо гидравлической тормозной системы, все автомобили имеют механический стояночный тормоз, действующий на два колеса, обычно задние.

Ручной тормоз дает ограниченное торможение при полном выходе из строя гидравлической системы, но его основное назначение — стояночный тормоз.

Рычаг ручного тормоза тянет трос или пару тросов, соединенных с тормозами набором меньших рычагов, шкивов и направляющих, детали которых сильно различаются от автомобиля к автомобилю.

Храповик на рычаге ручного тормоза удерживает тормоз включенным после его нажатия.Кнопка отключает храповой механизм и освобождает рычаг.

В барабанных тормозах система ручного тормоза прижимает тормозные накладки к барабанам.

Эти компоненты используются в тормозной системе:

  • Педаль тормоза: Она расположена в центре педали акселератора и сцепления. Тормозная система активируется только после нажатия этой педали.
  • Резервуар для жидкости: Это тормозная жидкость или тормозное масло, которое используется в тормозной системе.
  • Линии подачи жидкости: Это трубопроводы, по которым тормозная жидкость течет в автомобиле.
  • Тормозные колодки: Стальные опорные пластины, используемые в дисковых тормозах. Обычно он изготавливается из керамики, металла или других износостойких композитных материалов.
  • Тормозные колодки: 2 сваренных вместе куска листовой стали, несущих тормозную накладку.
  • Тормозной барабан: Это вращающийся барабанный компонент, используемый в барабанных тормозах.
  • Ротор: Это чугунный тормозной диск, соединенный с колесом и / или осью, иногда сделанный из армированного углепластика, керамической матрицы или другого композитного материала.
  • Тормозная накладка: Это термостойкий, мягкий, но прочный материал с высокими характеристиками трения, заключенный внутри тормозной колодки.
  • Поршень: Это движущийся компонент, содержащийся в цилиндре.
  • Суппорт: Устройство, на котором установлены тормозные колодки и поршни.
  • Плавающий суппорт / Скользящий суппорт: Он перемещается относительно ротора; использует поршень на одной стороне диска, чтобы протолкнуть внутреннюю тормозную колодку в тормозную поверхность, прежде чем втягивать корпус суппорта внутрь, чтобы оказать давление на противоположную сторону диска.
  • Неподвижные суппорты: Не перемещается относительно ротора и чувствителен к дефектам; он использует одну или несколько отдельных пар противоположных поршней для зажима с каждой стороны ротора.
  • Главный цилиндр: Устройство, которое преобразует негидравлическое давление от вашей ноги в гидравлическое давление и управляет подчиненными цилиндрами на противоположном конце гидравлической системы.
  • Вакуумный усилитель: Компонент, используемый для усиления главного цилиндра и увеличения давления от ступни водителя за счет использования вакуума во впускном отверстии двигателя; действует только при работающем двигателе автомобиля.

Когда водитель нажимает на педаль тормоза, создается сила, которая усиливается вакуумом от двигателя. Этот эффект ускорения заставляет тормоза реагировать быстрее.

Эта сила от вакуумного усилителя толкает поршень внутри главного цилиндра против силы пружины, заставляя тормозную жидкость течь под давлением. Эта жидкость под давлением достигает суппорта тормоза (дисковые тормоза) и тормозного цилиндра (барабанные тормоза) по жидкостным трубопроводам.

В чем разница между тормозом и тормозной системой?

Думайте о тормозной системе как о «стиле» торможения.Это метод, лежащий в основе реальной механики. Фактические тормоза описывают механическое оборудование, используемое для выполнения метода. В этой статье мы рассмотрим и то, и другое, так как важно знать как тормоз, так и его систему.

Типы тормозных систем

  • Электромагнитная тормозная система Электромагнитные тормозные системы используются во многих новых и гибридных транспортных средствах. Электромагнитные тормоза заставляют автомобиль останавливаться с помощью электродвигателя. Электромагнитные тормоза становятся все более популярными.Он использует встроенный в автомобиль электродвигатель, который помогает автомобилю останавливаться. Он в основном встречается в гибридных и электрических автомобилях и использует электродвигатель для зарядки аккумуляторов и рекуперативных тормозов.
  • Фрикционная тормозная система Это традиционная тормозная система, обычно встречающаяся в большинстве автомобилей. Это рабочие тормоза, которые обычно бывают двух видов; Пэды (диски) и башмаки (барабаны). Как следует из названия, эти тормоза используют трение, чтобы остановить автомобиль.Накладки расположены на верхней части диска, который вращается вместе с передним колесом, а колодки расположены внутри барабана, который вращается вместе с задним колесом. Подушечки сомкнутся на диске и остановят транспортное средство, а башмаки расширятся и будут тереться о барабан, останавливая транспортное средство.
  • Гидравлическая тормозная система Гидравлическая тормозная система состоит из главного цилиндра, который питается от резервуара с гидравлической тормозной жидкостью. Это связано с набором металлических труб и резиновых фитингов, которые прикреплены к цилиндрам колес.Колеса содержат два противоположных поршня, которые расположены на ленточных или барабанных тормозах, которые под давлением раздвигают поршни, заставляя тормозные колодки попасть в цилиндры, таким образом заставляя колесо останавливаться. Эта система работает с тормозной жидкостью, цилиндрами и трением. Создавая давление в системе, он заставляет тормозные колодки останавливать движение колес.
  • Серво тормозная система: Также известна как вакуумное или вакуумное торможение. С помощью этой системы давление, прикладываемое водителем к педали, увеличивается.
  • Механическая тормозная система: Эта система приводит в действие ручной или аварийный тормоз. Тормоза приводятся в действие посредством механических рычагов.

Типы тормозов

Тормоза, о которых вы, вероятно, думаете, когда слышите это слово, являются вашими рабочими тормозами. Это тормоза, которые физически останавливают ваш автомобиль, и бывают двух типов: дисковый тормоз и барабанный тормоз. Каждая машина оснащена двумя передними и двумя задними тормозами. Большинство из них будут иметь все четыре в виде дисковых тормозов или дисковые тормоза спереди и барабанные тормоза сзади.

  • Дисковые тормоза: Дисковые тормоза состоят из ротора дискового тормоза, суппорта и тормозных колодок. Когда давление подается через гидравлическую систему, тормозные колодки прижимаются к тормозному ротору, что приводит к остановке автомобиля.
  • Барабанные тормоза: Основными частями барабанной тормозной системы являются тормозной барабан, тормозные колодки, колесный цилиндр и тормозные пружины. Тормозные колодки находятся внутри тормозного барабана, и когда давление оказывается на колесный цилиндр, тормозные колодки давят на барабан, что приводит к остановке автомобиля.
