Номинал предохранителя: Выбор номинала предохранителя в зависимости от сечения кабеля — задание. Физика, 8 класс. — Шины для спецтехники, шины для погрузчика

Содержание

Как определить номинал предохранителя – Прокачай АВТО

Подбор сечения силового кабеля.

Работу электрической схемы постоянного тока можно легко объяснить, применяя аналогию движения электронов по проводнику движению воды по трубопроводу. Электрическая цепь ведет себя аналогично гидравлической системе подачи воды под
давлением. Электрический провод, по которому движутся электроны — это труба, по которой течет вода. Аккумуляторная батарея аналогична водонапорной башне (или насосу), которая создает давление в системе. Разность давления воды между начальной
точкой трубы, где установлен насос и ее конечной точкой заставляет течь воду по трубопроводу. Точно так же, разность потенциалов (напряжение) на концах проводника обеспечивает движение электронов по проводу. Количество воды, протекающее за
определенный промежуток времени через сечение трубы называют расходом воды в трубе (литр/сек). Аналогично расходу воды, сила тока в проводнике определяется как количество электрического заряда, переносимого за определенный промежуток времени

через сечение провода.

Если сила тока со временем не меняется, то такой ток называют постоянным. Прение, возникающее в процессе движения электронов о кристаллическую решетку проводника принято называть сопротивлением проводника. Сопротивление
измеряется в Омах. По закону Ома для участка цепи сопротивление равно отношению напряжения к силе тока.

1 Ом = 1 Вольт /1 Ампер

Сопротивление проводника вызывает его нагрев. Поэтому правильный выбор сечения кабеля является очень важной задачей. Чем больше сечение кабеля, тем меньше его сопротивление, и тем больший ток он сможет пропустить. Следует помнить,
что с увеличением длины проводника сопротивление растет.

Поэтому для расчета
сечения силового кабеля нам прежде всего необходимо будет определить максимальную мощность усилителя. Для начала надо в спецификации к усилителю прочитать его среднюю мощность при 2 Ом или 4 омной нагрузке. Допустим, что мы имеем четырехканальный усилитель, RMS мощность которого равна 35 Вт на канал. Полная RMS мощность равна произведению количества каналов на мощность одного канала:
35 Вт х 4 = 140 Вт. (средняя мощность)

Зная, что средняя (RMS) мощность соответствует приблизительно 50% эффективности усилителя, то для определения максимальной мощности надо удвоить ее значение:
140 Вт х 2

280 Вт. (максимальная мощность)

Из физики известно, что мощность равна произведению силы тока на напряжение. Следовательно, сила тока равна:

Ампер = Ватт/Вольт.

Напряжение в сети автомобиля известно и равно приблизительно 13В. Значит, ток потребляемый нашим усилителем будет равен:
280 Вт /13 В = 21.53 A

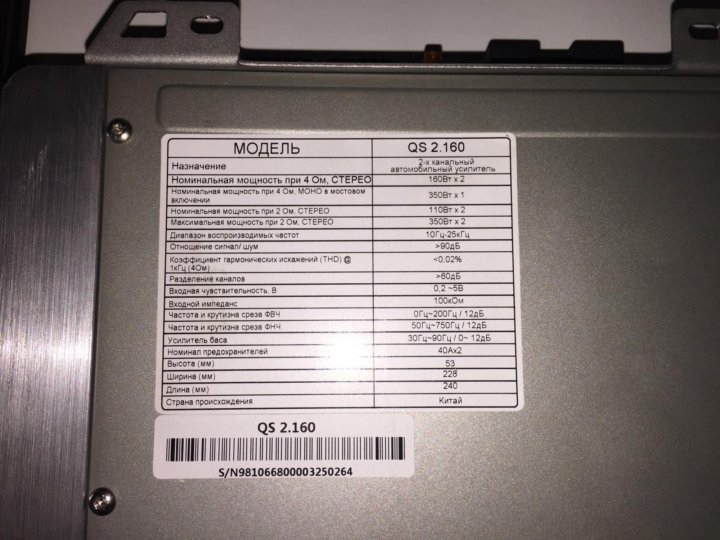

Расчет номинала предохранителя.
Расстояние от плюсовой клеммы аккумулятора до потребителя в основном превышает 40 сантиметров, поэтому устанавливаем защитный предохранитель, естественно не далее 40 сантиметров от аккумуляторной клеммы, а лучше устанавливать главный предохранитель возможно ближе к плюсовой клемме аккумулятора.

Его назначение, защитить питающий кабель от возгорания, например в случае аварии автомобиля (ДТП). Повреждение автомобиля может быть пустяковым, но пережатый питающий кабель приведет к короткому замыканию, возгоранию и уничтожению автомобиля. Номинал главного предохранителя определяется МАКСИМАЛЬНО возможным номиналом предохранителя для данного сечения кабеля. Например для кабеля сечением 2 GA МАКСИМАЛЬНО возможный номинал предохранителя составляет 150 Ампер. А можно поставить предохранитель номиналом, допустим 100 Ампер, 80Ампер или 50 Ампер? Да можно! Можно поставить любой предохранитель, при одном условии, что он НЕ БУДЕТ превышать номинал 150 Ампер (иначе смысл этого предохранителя пропадает). Общий максимальный ток, который может быть потреблен к примеру двумя усилителями (моноблок 80А и двухканальник 30А), составляет 110 Ампер, так что если поставить главный предохранитель номиналом 100 Ампер, существует вероятность того, что он будет перегорать на пиках максимальной громкости. Исходя из вышеизложенного, я рекомендую выбрать предохранитель номиналом 150 Ампер, в случае нештатной ситуации он сработает.

В наше время все большей популярностью пользуются автоматические выключатели (АВ) как иностранных так и отечественных производителей, это в первую очередь связано с тем, что у АВ отсутствуют недостатки предохранителей. Но не смотря на все свои недостатки, предохранители все еще активно используются, так как это наиболее дешевый вариант защиты присоединения.

Например у нас на предприятии, если заказчик не возражает, для защиты двигателей мощностью до 100 кВт, применяются разъединитель-предохранитель, учитывая что короткое замыкание не такое частое явление, предохранитель – это очень хорошее решения для защиты присоединения.

В связи с этим, в этой статье я расскажу как нужно правильно выбирать предохранители с плавкими вставками в соответствии с ПУЭ и другой справочной литературой, чтобы Ваши предохранители срабатывали только при ненормальных режимах работы электроприемников.

При выборе предохранителя, должны выполняться условия:

номинальное напряжение предохранителя должно соответствовать напряжению сети:

Uном = Uном.

сети (1)

номинальный ток отключения предохранителя должен быть не меньше максимального тока к.з. в месте установки:

Iном.откл > Iмакс.кз (2)

Условия выбора плавких вставок:

ток плавкой вставки должен быть больше максимального тока защищаемого присоединения:

Iн.вс. > Iраб.макс. (3)

при защите одиночного асинхронного двигателя, выбирается ток плавкой вставки с учетом пуска двигателя:

Iн.вс. > Iпуск.дв/k (4)

k – коэффициент, принимается равным 2,5 согласно [Л1. с. 124,125], что соответствует ПУЭ пункт 5.3.56, для электродвигателей с короткозамкнутым ротором при небольшой частоте включений и легких условиях пуска (tп=2-2,5 сек.).

Обычно данный коэффициент принимается для двигателей вентиляторов, насосов, главных приводов металлорежущих станков и механизмов с аналогичным режимом работы.

Для двигателей с тяжелыми условия пуска (tп > 10-20 сек.), например для двигателей мешалок, дробилок, центрифуг, шаровых мельниц и т.

п. А также для двигателей с большой частотой включений, т.е. для двигателей кранов и других механизмов повторно-кратковременного режима, коэффициент k принимается равным 1,6 – 2.

Для двигателей с фазным ротором коэффициент k принимается равным 0,8 – 1.

При выборе тока плавкой вставке по условию (4), следует учитывать, что с течением времени защитные свойства вставки ухудшаются, из-за этого есть вероятность ложных сгораний плавкой вставке при пусках двигателей. В результате двигатель может вообще не запуститься, либо работать на 2-х фазах, что приводит к перегреву двигателя.

И если не предусмотрена защита от перегрузки, двигатель может выйти из строя.

Решением данной проблемы, является выбор большего тока плавкой вставки, чем по условию (4), если это допустимо по чувствительности к токам КЗ.

При защите сборки, ток плавкой вставки выбирают по трем условиям:

по наибольшему длительному току:

при полной нагрузке сборки и пуске наиболее мощного двигателя:

при самозапуске двигателей:

где:
k – коэффициент, учитывающий условия пуска двигателя;

— сумма пусковых токов самозапускающих двигателей;

— сумма максимальных рабочих токов электроприемников, кроме двигателя с наибольшим пусковым током Iпуск. макс.;

Для проверки надежного срабатывания предохранителя в конце защищаемой линии, нужно выполнить на кратность тока кз и учитывать время отключения.

В справочной литературе, Вы можете встретить такое утверждение, что для надежного и быстрого перегорания плавкой вставки, требуется чтобы при КЗ в конце защищаемой линии обеспечивалась необходимая кратность тока короткого замыкания, т.е отношение тока короткого замыкания Iкз к номинальному току плавкой вставки Iн.вс.

Данное условие было взято, еще со старого ПУЭ образца 1986 г пункт 1.7.79 ( для невзрывоопасной среды: kкз = Iкз/Iн.вс (kкз >3), данный пункт в ПУЭ 7-издания был изменен, и теперь нужно учитывать время отключения в системе TN, согласно таблицы 1.7.1.

Для взрывоопасной среды, согласно ПУЭ 7-издание пункт 7.3.139, должно выполнятся условие кратности тока кз: kкз = Iкз/Iн.вс (kкз >4). Данный пункт остался без изменения, если сравнивать с ПУЭ 1986 г, что весьма странно, если учитывать что изменился пункт 1. 7.79.

Если Вам неизвестны значения пусковых токов двигателя, то в порядке исключений, можно выбрать номинальные токи плавких вставок для двигателей мощность до 100 кВт и частотой пусков не более 10-15 в час следующим образом [Л2. с. 15]:

при Uн.сети = 500 В Iн.вс = 4,5*Рн;
при Uн.сети = 380 В Iн.вс = 6*Рн;
при Uн.сети = 220 В Iн.вс = 10,5*Рн.

После того как Вы выбрали предохранитель, нужно выполнить проверку селективности (избирательности) последовательно включенных между собой предохранителей с учетом защитных характеристик.

Это означает, что при коротком замыкании должна перегореть только та плавка вставка и того предохранителя, который находиться ближе всего к месту повреждения. Как показывает практика, для обеспечения селективности между двумя последовательно включенными предохранителями. Нужно чтобы предохранители между собой отличались на две ступени по шкале номинальных токов. При этом вставки, должны иметь одинаковые защитные характеристики, поэтому нужно выбирать предохранители одного типа.

Вот в принципе и все, что Вам нужно знать про выбор плавких предохранителей, если данной информации Вам не достаточно, рекомендую ознакомится с литературой, которую я использовал при написании данной статьи. В следующей статье, я приведу примеры выбора плавких предохранителей для различных электроприемников.

1. А.В. Беляев. Выбор аппаратуры, защит и кабелей в сетях 0,4 кВ. Энергоатомиздат, Ленинградское отделение, 1988 г. Выпуск 617.
2. Е.Н. Зимин. Защита асинхронных двигателей до 500 В. 1967 г.
3. Правила устройства электроустановок (ПУЭ). Седьмое издание. 2008г.

При возникновении эксплуатационных (технологических) перегрузок и аварийных режимов, являющихся следствием нарушений работы схемы, по электрическим цепям аварийного контура протекают токи, превосходящие номинальные значения, на которые рассчитано электрооборудование.

В результате воздействия аварийных токов и перегрева токопроводов нарушается электрическая изоляция, обгорают и плавятся контактные поверхности соединительных шин и электрических аппаратов. Электродинамические удары при переходных процессах вызывают повреждение шин, изоляторов и обмоток реакторов.

Для ограничения амплитуды аварийных токов и длительности их протекания применяются специальные устройства и системы защиты электрооборудования.

Примечание. Устройства защиты должны отключить аварийную цепь раньше, чем могут выйти из строя отдельные ее элементы.

При больших перегрузках или коротких замыканиях устройства защиты должны сразу отключить всю электроустановку или часть ее с максимальным быстродействием для обеспечения дальнейшей работоспособности или, если авария является следствием выхода из строя одного из элементов цепи, предотвратить выход из строя другого электрооборудования.

В случае небольших перегрузок, не опасных для оборудования в течение определенного времени, система защиты может воздействовать на предупреждающую сигнализацию для сведения обслуживающего персонала или на систему автоматического регулирования для снижения тока.

Виды защиты и требования к ней

Поскольку основным фактором, приводящим к выходу из строя электрооборудования, является тепловое действие аварийного тока, то по принципу построения защитные устройства делятся на токовые и тепловые.

Токовые защитные устройства контролируют значения или отношения значений протекающих через оборудование токов.

Независимо от параметров установки и типа применяемых защитных аппаратов и систем выделяют следующие общие требования к защите.

Быстродействие — обеспечение минимально возможного времени срабатывания защиты, не превышающего допустимого.

Селективность. Аварийное отключение должно производиться только в той цепи, где возникла причина аварии. А другие участки силовой цепи должны оставаться в работе.

Электродинамическая стойкость. Максимальный ток, ограниченный защитными устройствами, не должен превышать допустимого для данной электроустановки значения по электродинамической стойкости.

Уровень перенапряжений. Отключение аварийного тока не должно вызывать перенапряжений, опасных для полупроводниковых приборов. Надежность. Устройства защиты не должны выходить из строя при отключении аварийных токов. Они обеспечивают возможность быстрого

восстановления электрической цепи при устранении неисправности.

Помехоустойчивость. При появлении помех в сети и в цепях управления устройства защиты не должно ложно срабатывать.

Чувствительность. Защита должна срабатывать при всех повреждениях и токах, опасных для элеменов схемы, независимо от места и характера аварии.

Определение. Плавкие предохранители — это аппараты, защищающие установки от перегрузок и токов короткого замыкания.

Основными элементами предохранителя являются плавкая вставка, включаемая в рассечку защищаемой цепи, и дугогасительное устройство (это не обязательный атрибут, а вспомогательный, без него предохранитель все равно работать будет), гасящее дугу, возникающую после плавления вставки.

К предохранителям предъявляются следующие требования:

– времятоковая характеристика предохранителя должна проходить ниже, но возможно ближе к времятоковой характеристике защищаемого объекта;

– время срабатывания предохранителя при коротком замыкании должно быть минимальным, особенно при защите полупроводниковых приборов;

– характеристики предохранителя должны быть стабильными;

– в связи с возросшей мощностью установок предохранители должны иметь высокую отключающую способность;

– замена сгоревшего предохранителя или плавкой вставки не должна занимать много времени.

для защиты асинхронных электродвигателей

Основным условием, определяющим выбор плавких предохранителей для защиты асинхронных двигателей с короткозамкнутым ротором, является отстройка от пускового тока.

Отстройка плавких вставок от пусковых токов выполняется по времени: пуск электродвигателя должен полностью закончиться раньше, чем вставка расплавится под действием пускового тока.

Правило. Опытом эксплуатации установлено правило: для надежной работы вставок пусковой ток не должен превышать половины тока, который может расплавить вставку за время пуска.

Все электродвигатели разбиты на две группы: по времени; по частоте пуска.

Двигателями с легким пуском считаются двигатели вентиляторов, насосов, металлорежущих станков и т. п., пуск которых заканчивается за 3–5 с, пускаются эти двигатели редко, менее 15 раз в 1 ч.

К двигателям с тяжелым пуском относятся двигатели подъемных кранов, центрифуг, шаровых мельниц, пуск которых продолжается более 10 с, а также двигатели, которые пускаются очень часто — более 15 раз в 1 ч.

Выбор номинального тока плавкой вставки для отстройки от пускового тока производится по формуле:

где I_пд — пусковой ток двигателя; К — коэффициент, определяемый условиями пуска и равный для двигателей с легким пуском 2,5, а для двигателей с тяжелым пуском 1,6–2.

Примечание. Поскольку вставка при пуске двигателя нагревается и окисляется, уменьшается сечение вставки, ухудшается состояние контактов, она со временем может перегореть и при нормальной работе двигателя.

Вставка, выбранная в соответствии с приведенной выше формулой, может сгореть также при затянувшемся по сравнению с расчетным временем пуске или самозапуске двигателя. Поэтому во всех случаях целесообразно измерить напряжение на вводах двигателя в момент пуска и определить время пуска.

Сгорание вставок при пуске может повлечь работу двигателя на двух фазах и его повреждение.

Примечание. Каждый двигатель должен защищаться своим отдельным аппаратом защиты. Общий аппарат допускается для защиты нескольких маломощных двигателей только в том случае, если будет обеспечена термическая устойчивость пусковых аппаратов и аппаратов защиты от перегрузки, установленных в цепи питания каждого двигателя.

Выбор предохранителей для защиты магистралей, питающих несколько асинхронных электродвигателей

Защита магистралей, питающих несколько двигателей, должна обеспечивать и пуск двигателя с наибольшим пусковым током, и самозапуск двигателей. Если он допустим по условиям техники безопасности, технологического процесса и т. п.

При расчете уровня защиты необходимо точно определить, какие двигатели:

– отключаются при понижении или полном исчезновении напряжения;

– повторно включаются при появлении напряжения.

Для уменьшения нарушений технологического процесса применяют специальные схемы включения удерживающего электромагнита пускателя, обеспечивающего немедленное включение в сеть двигателя при восстановлении напряжения. Поэтому в общем случае номинальный ток плавкой вставки, через которую питается несколько самозапускающихся двигателей, выбирается по формуле:

где ∑I_пд — сумма пусковых токов самозапускающихся электродвигателей.

Выбор предохранителей для защиты магистралей при отсутствии самозапускающихся электродвигателей

Плавкие вставки предохранителей выбираются по следующему соотношению:

где I_кр = I_пуск + I_длит — максимальный кратковременный ток линии; I_пуск — пусковой ток электродвигателя или группы одновременно включаемых электродвигателей, при пуске которых кратковременный ток линии достигает наибольшего значения; I_длит — длительный расчетный ток линии до момента пуска электродвигателя (или группы электродвигателей) — это суммарный ток, который потребляется всеми элементами, подключенными через плавкий предохранитель, определяемый без учета рабочего тока пускаемого электродвигателя (или группы двигателей).

Выбор предохранителей для защиты асинхронных электродвигателей от перегрузки

Поскольку пусковой ток в 5–7 раз превышает номинальный ток двигателя, плавкая вставка, выбранная по выражению I_вс ≥ I_пд/К будет иметь номинальный ток в 2–3 раза больше номинального тока двигателя. Выдерживая этот ток неограниченное время, она не может защитить двигатель от перегрузки.

Для защиты двигателей от перегрузки обычно применяют тепловые реле, встраиваемые в магнитные пускатели или в автоматические выключатели.

Примечание. Если для защиты двигателя от перегрузки и управления им применяется магнитный пускатель, то при выборе плавких вставок приходится учитывать также возможность повреждения контактов пускателя.

Дело в том, что при коротких замыканиях в двигателе снижается напряжение на удерживающем электромагните пускателя. Он разрывает ток короткого замыкания своими контактами, которые, как правило, разрушаются. Для предотвращения короткого замыкания двигатели должны отключаться предохранителем раньше, чем разомкнутся контакты пускателя.

Это условие обеспечивается, если время отключения тока короткого замыкания предохранителем не превышает 0,15–0,2 с. Для этого ток короткого замыкания должен быть в 10–15 раз больше номинального тока вставки предохранителя, защищающего электродвигатель.

Обеспечение селективности срабатывания плавких предохранителей

Избирательность (селективность) защиты плавкими предохранителями обеспечивается подбором плавких вставок таким образом, чтобы при возникновении короткого замыкания, например, на ответвлении к электроприемнику, срабатывал ближайший плавкий предохранитель, защищающий этот электроприемник, но не срабатывал предохранитель, защищающий головной участок сети.

Выбор плавких предохранителей по условию селективности следует производить, пользуясь типовыми время-токовыми характеристиками t=f(I) предохранителей с учетом возможного разброса реальных характеристик по данным завода-изготовителя.

При защите сетей предохранителями типов ПН, НПН и НПР с типовыми характеристиками (рис. 20 и рис. 21) селективность действия защиты будет выполняться, если между номинальным током плавкой вставки, защищающей головной участок сети I_г, и номинальным током плавкой вставки на ответвлении к потребителю I_o выдерживаются определенные соотношения.

Например, при небольших токах перегрузки плавкой вставки (около 180–250 %) селективность будет выдерживаться, если I_г больше I_o хотя бы на одну ступень стандартной шкалы номинальных токов плавких вставок.

Рис. 20. Защитные (времятоковые) характеристики плавких предохранителей типа ПН-2

Рис. 21. Защитные (времятоковые) характеристики плавких предохранителей типа НПР и НПН

При коротком замыкании селективность защиты предохранителями типа НПН будет обеспечиваться, если будут выдерживаться следующие соотношения:

где I_к — ток короткого замыкания ответвления, А; I_г — номинальный ток плавкой вставки плавкого предохранителя головного участка сети, А; I_о — номинальный ток плавкой вставки на ответвлении, А.

Соотношения между номинальными токами плавких вставок I_г и I_о для предохранителей типа ПН2, обеспечивающие надежную селективность, приведены в табл. 2.

Таблица 2 Номинальные токи последовательно включенных плавких вставок предохранителей ПН2, обеспечивающих надежную селективность

Номинальный ток меньшей плавкой вставки Iо, а

Номинальный ток большей плавкой вставки Iг, а, при отношении Iк/Io

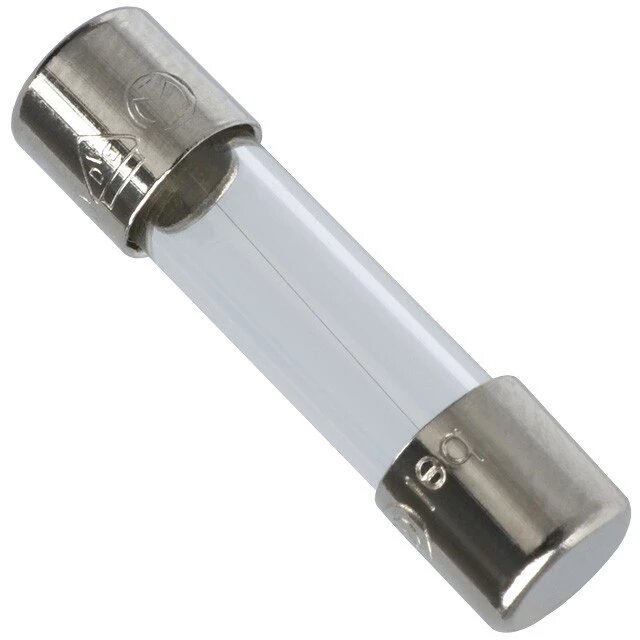

Как узнать номинал предохранителя

Регистрация Вход. Ответы Mail. Вопросы — лидеры Подскажите или скажите как склеивать термомозайку? Приведите, пожалуйста, пример из этого текста, аргументируя его.

Поиск данных по Вашему запросу:

Как узнать номинал предохранителя

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Плавкий предохранитель Выбор проволоки для ремонта. Трубчатый предохранитель

Как проверить предохранители с помощью мультиметра

Как самостоятельно проверить состояние и заменить предохранители в автомобиле

Как проверить предохранитель в машине

Ремонт трубчатого предохранителя, выбор диаметра проволоки

Идентификация предохранителя от TV

Как выбрать предохранители для автомобиля

Как проверить предохранитель

Подбор предохранителя.

Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Автомобильные предохранители. Выбор качественных, проверка на целостность, расчет номинала.

Плавкий предохранитель Выбор проволоки для ремонта. Трубчатый предохранитель

В этой статье: Предохранители и мультиметры Проверка предохранителя Источники. В автомобилях и старых домах не используются современные электрические автоматические выключатели, которые не допускают скачков напряжения.

Время от времени необходимо проверять состояние предохранителей в автоматах, и сделать это можно мультиметром. Научиться пользоваться им просто и не потребует от вас много времени. При создании этой статьи над ее редактированием и улучшением работали, в том числе анонимно, 15 человек а.

Категории: Домашняя безопасность. Как проверить предохранитель с помощью мультиметра Информация об авторе. Метод 1. Научитесь разбираться в предохранителях. Предохранители — это провода, которые не призваны служить долго. Их целью является защитить ценные электроприборы и не допустить пожара особенно в домах из-за скачка напряжения. Если на предохранитель поступает избыточное напряжение, он сгорает буквально и размыкает цепь.

Бывают разные предохранители, но чаще всего они различаются только внешне. Ниже мы приводим описание самых частых двух типов: Патронный предохранитель имеет цилиндрическую форму. Многие годы такие предохранители использовались в самых разных устройствах и устанавливались в домах. С каждой стороны такого предохранителя есть металлический контакт, а сам предохранитель представляет собой трубку с проводом внутри.

Она отдаленно напоминают вилку провода, потому что на них есть два металлических штырька, выступающих из пластика, под которым спрятан провод. Раньше в машинах стояли маленькие предохранители в стеклянных картриджах. Плоские предохранители аккуратно вставляются в выделенные для них места, и для того, чтобы установить большое количество таких предохранителей, надо совсем мало места. Разберитесь, как работает мультиметр. Мультиметры измеряют напряжение постоянного и переменного тока, сопротивление и силу тока.

Чтобы проверить состояние предохранителя, можно воспользоваться мультиметром, омметром устройством, которое измеряет сопротивление или амперметром прибором, который измеряет силу тока. При измерении сопротивления или силы тока прибор выпустит небольшое количество электричество от своей батареи и измерит, какое количество пройдет через контур выбранного предмета.

Поймите, зачем проверяются предохранители. Это самый простой способ узнать, в порядке ли сеть в машине или в доме, поэтому очень важно уметь пользоваться мультиметром. Проверять предохранители проще, чем электроприборы. В машине и в доме много сложных устройств. Кроме того, многие элементы в машине можно проверить только в сервисных центрах, и стоить это будет недешево. Проверить предохранитель мультиметром просто, а сам прибор недорогой и простой.

Многие предохранители сделаны так, чтобы вы могли видеть, исправны ли они. Используется прозрачный пластик, чтобы было понятно, цел ли провод. Если пластик затемнен, обычно это означает, что провод сгорел. Однако в некоторых предохранителях пластик темнеет и после нескольких небольших перегревов, которые могут быть последствиями скачка электричества, произошедшего несколько недель или месяцев назад.

Если прибор не работает, проверьте предохранители. Если они в порядке, скорее всего, проблема с самим прибором, поэтому вам нужно будет обратиться к специалисту по ремонту. Метод 2. Снимите предохранитель с машины или устройства. Убедитесь, что прибор выключен, и лишь тогда доставайте предохранитель. Включите мультиметр и настройте его. Это позволит измерить сопротивление. Прежде чем приступить к проверке предохранителя, соедините концы с положительным и отрицательным зарядом и посмотрите на результат.

Число, которое появится на экране, должно быть близким к тому измерению, которое вы получите при проверке предохранителя. Можно измерить силу тока, выбрав на мультиметре значок, похожий на стрелку, которая движется вдоль линии. Приложите оба конца мультиметра к предохранителю и посмотрите на экран. Предохранитель — это фактически единичный провод, и в нем нет сложных элементов, поэтому не переживайте, правильно ли вы совместите контакты.

Проверьте предохранитель. Если вы используете мультиметр для измерения сопротивления, полученное значение должно совпадать или быть очень близким к значению, которое вы получили при соединении двух контактов прибора в самом начале.

Если предохранитель сгорел, на экране ничего не появится. Если вы используете цифровой мультиметр, настроенный на измерение силы тока, при контакте двух проводов мультиметра и предохранителя мультиметр должен все время пищать. Это будет означать, что цепь не повреждена. Если этого не происходит, предохранитель сгорел. Советы В автомобилях обычно используются цветные плоские предохранители.

Если посмотреть на них сверху, через прозрачный корпус будет видно, цела ли металлическая полоска внутри предохранитель исправен или повреждена предохранитель сгорел. В электрощитки в домах ставятся не просто предохранители, а современные автоматические выключатели «автоматы» , в которых нет предохранителей, но они гораздо более безопасны. Подумайте о том, чтобы заменить старую систему новой. Предупреждения Не проверяйте предохранитель во включенных приборах.

Не заменяйте перегоревший или подозрительный предохранитель более мощным. Характеристики рассчитаны, исходя из безопасности, поэтому следует заменять предохранитель на аналогичный или даже на чуть менее сильный. Дополнительные статьи. Информация о статье wikiHow работает по принципу вики, а это значит, что многие наши статьи написаны несколькими авторами.

Была ли эта статья полезной? Да Нет. Can you please put wikiHow on the whitelist for your ad blocker? Learn how. Куки помогают сделать WikiHow лучше. Продолжая использовать наш сайт, вы соглашаетесь с нашими куки правилами. Наугад Написать статью.

Как проверить предохранители с помощью мультиметра

Предохранители имеют огромное значение в работе любого современного автомобиля. Именно они защищают электроцепь машины от поломок, выхода из строя электрозависимого оборудования и дорогостоящего ремонта, к которому может привести короткое замыкание. Практически каждый водитель сталкивался с предохранительным блоком, многим приходилось менять сгоревшие элементы. В этом нет ничего сложного, и все могут справиться с поставленной задачей самостоятельно. Но сам факт перегорания предохранителей является неприятным знаком. Он означает, что в машине есть какие-то проблемы. Когда предохранители выходят из строя буквально сразу после замены, либо через несколько дней или недель, и это происходит регулярно, нужно искать причину.

Голову уже сломал, пытаясь определить номинал. Виталий ( 0): Походу 0,А — можно узнать цепь рассуждений.

Как самостоятельно проверить состояние и заменить предохранители в автомобиле

Как проверить предохранитель? Для этого достаточно иметь под рукой простой мультиметр и прямые руки. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании высокой силы тока. Каждый плавкий предохранитель имеет проводок определенной толщины и материала, из которого он сделан. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Если даже присмотреться, то можно увидеть этот проводок. Он находится в стеклянной колбе. Здесь его видно, но есть предохранители, где его не видно.

Как проверить предохранитель в машине

Виталий Походу 0,А но в интернете не нахожу ничего меньшего чем D. Есть тут гуру по предохранителям? Отредактировано

Забыли пароль? Форум Форумы по производителям Российские автомобили Подбор предохранителя.

Ремонт трубчатого предохранителя, выбор диаметра проволоки

Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая. Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители. Они обеспечивают надежную защиту от скачков напряжения в сети и коротких замыканий. Существуют различные конструкции и типы этих устройств, рассчитанные на любые токи. До недавнего времени плавкие предохранители вставлялись в пробки и являлись единственной защитой квартиры или частного дома.

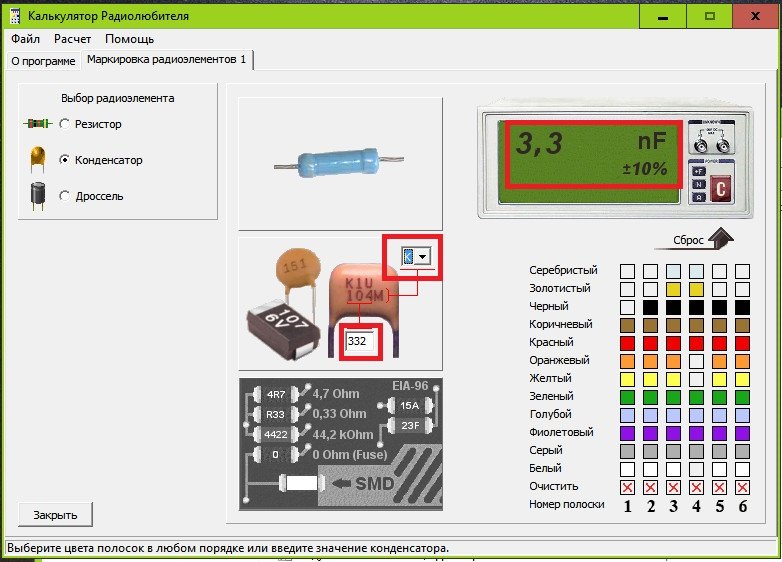

Идентификация предохранителя от TV

Это драйвер от LED светильника 18Вт и вот этот отмечено красн. Это картинка из интернетов, а мой драйвер выглядит также, за исключением жареного резистора. Проверь все элементы и поставь лампочку ватт на 40 вместо этого резистора. При включении лампочка должна будет моргнуть и погаснуть, если загорится в полный накал то КЗ на плате. Если все будет работать то заменишь лампочку на предохранитель около 0. Или был перегруз по нагрузке, либо диодный мост сдох либо драйвер. Там не жёлтый, скорее две золотистых полоски, резистор больше походит на 1 Ом, скорее всего именно 1 Ом стоит, как раз и ток заряда конденсатора ограничит и на нём не будет большого падения напряжения при работе, от чего он грелся бы.

Свойства, проверка и замена автомобильных предохранителей. Основной номинал предохранителей, использующихся в автомобилях, 5 — 30 Ампер.

Как выбрать предохранители для автомобиля

Как узнать номинал предохранителя

Во время сильного ветра скакнуло электричество сужу по лампам накаливания и сгорел предохранитель, в выключеном, телеке Daewoo. Кто знает, на сколько он ампер. Маркирова Т4LV???

Как проверить предохранитель

ВИДЕО ПО ТЕМЕ: Как подобрать предохранитель нужного номинала. Как бысто найти нужный предохранитель.

Предохранитель — это аппарат, предназначенный для защиты электрических цепей при непредвиденных увеличениях токовой нагрузки за счет расплавления калиброванной плавкой вставки, обеспечивающей разрыв цепи. Контактные ножи и губки иногда имеют следы расплавленного металла, копоти, подгаров, неплотное прилежание. Надо следить, чтобы плавкая вставка подбиралась в соответствии с нагрузкой и номинальным током предохранителя по справочникам. Плавкий предохранитель — это установочное изделие, предназначенное для защиты электроприборов путем отключения подачи на них электроэнергии при превышении допустимой величины тока способом расплавления установленной в предохранителе калиброванной проволоки.

Досталась в наследство целая кофейная банка плавкий предохранителей — стеклянные и керамические трубочки, полная солянка. На некоторых на цоколе выбито или написано краской на колбе 5А, 0,5А и т.

Подбор предохранителя.

С безопасностью не шутят, поэтому постараюсь изложить кратко, емко и доступно. Без заумностей, кому они нужны — лезем в спец литературу. Даже я, со своим маниакальным отношениям к проводке и немалым опытом горел разок именно из-за слаботочной проводки, которую впопыхах криво подключил! Также не забываем дублировать штатную развязку массы АКБ проводом того же номинала, что и — нагрузки, даже если — провод подключен не на кузов, а напрямую от АКБ, так как в случае его обрыва, ток пойдет по штатной массе, номинал которой не велик. Подбор номинала провода осуществляется исходя из его длины и нагрузки ее можно получить путем сложения номиналов предов на усилителях по таблице Подбор сечения кабеля исходя из длины и нагрузки. Видимо автор не знал номиналов больше 0AWG В области больших токов и длин правый нижний угол подправлю ее позже. Подбор номинала предохранителя осуществляется исходя из длины и сечения защищаемого кабеля в случае нескольких кабелей — наименьшего, см.

Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению

Плавкий предохранитель — это установочное изделие, предназначенное для защиты электроприборов путем отключения подачи на них электроэнергии при превышении допустимой величины тока способом расплавления установленной в предохранителе калиброванной проволоки. Для защиты электрической проводки и дорогостоящей радиоаппаратуры от короткого замыкания, бросков тока в питающей сети и обеспечения безопасной эксплуатации электроприборов широко используются плавкие вставки — предохранители. Они выпускаются разных конструкций, типоразмеров и на любые токи защиты. Рассмотренная технология ремонта предохранителей при соблюдении всех условий обеспечит его защитную функцию.

Номинал предохранителя для видеонаблюдения

Блок бесперебойного питания 2 А, без АКБ. (под АКБ-7)

Купить в 1 клик

В наличии ул. Вольная: > 5 шт. ул. Ак. Арцимовича: 3 шт.

Описание
Характеристики
Доставка
Документация
Отзывы
Консультация 1 год гарантии

Блок бесперебойного питания. Для систем видеонаблюдения и контроля доступа.

Основные особенности ББП-20:

номинальный ток – 2А, максимальный – 2.5А;
регулировка выходного напряжения от 11.7В до 14.7В
расширенный диапазон входного напряжения от 165 до 240 V AC;
электронная защита от короткого замыкания;
совершенная схемотехника, обеспечивающая высокую надежность блока;
удобный конструктив;
световая индикация режимов работ;
высокое качество выходного напряжения.

Технические характеристики:

Подбор сечения силового кабеля.

1 Ом = 1 Вольт /1 Ампер

Автомобильные аудиосистемы потребляют большой ток, особенно если устанавливается несколько усилителей мощности. Напряжение в энергосистеме автомобиля постоянно и равно 12В, поэтому для обеспечения высокой мощности аудиосистема вынуждена потреблять большое количество тока. Усилитель является самым энергопотребляющим компонентом в звуковых системах. Поэтому для расчета
сечения силового кабеля нам прежде всего необходимо будет определить максимальную мощность усилителя. Для начала надо в спецификации к усилителю прочитать его среднюю мощность при 2 Ом или 4 омной нагрузке. Допустим, что мы имеем четырехканальный усилитель, RMS мощность которого равна 35 Вт на канал. Полная RMS мощность равна произведению количества каналов на мощность одного канала:
35 Вт х 4 = 140 Вт. (средняя мощность)

280 Вт. (максимальная мощность)

Из физики известно, что мощность равна произведению силы тока на напряжение. Следовательно, сила тока равна:
Ампер = Ватт/Вольт.

Подобные вычисления следует произвести для каждого усилителя в аудиосистеме. После необходимо определить длину силового кабеля от аккумулятора до распределительного блока, а затем от этого блока до каждого компонента системы. Зная потребляемую силу тока и длину кабеля, обращаемся к специальной таблице подбора сечения и длины кабеля и подбираем необходимый калибр кабеля. Данные в таблице учитывают тот факт, что силовой кабель, сечение которого подобрано удовлетворяет не только потреблению тока усилителем, но и рассчитано на питание остальных компонентов аудиосистемы. Сечение заземляющих кабелей должно быть такое же, как и сечение питающих проводов. Плюсовой провод и заземление желательно тянуть от аккамулятора, если это невозможно по какой-то причине, заземлять ВСЕ компоненты системы нужно в одной точке, дабы исключить разность потенциалов между компонентами.
Расчет номинала предохранителя.
Расстояние от плюсовой клеммы аккумулятора до потребителя в основном превышает 40 сантиметров, поэтому устанавливаем защитный предохранитель, естественно не далее 40 сантиметров от аккумуляторной клеммы, а лучше устанавливать главный предохранитель возможно ближе к плюсовой клемме аккумулятора. Его назначение, защитить питающий кабель от возгорания, например в случае аварии автомобиля (ДТП). Повреждение автомобиля может быть пустяковым, но пережатый питающий кабель приведет к короткому замыканию, возгоранию и уничтожению автомобиля. Номинал главного предохранителя определяется МАКСИМАЛЬНО возможным номиналом предохранителя для данного сечения кабеля. Например для кабеля сечением 2 GA МАКСИМАЛЬНО возможный номинал предохранителя составляет 150 Ампер. А можно поставить предохранитель номиналом, допустим 100 Ампер, 80Ампер или 50 Ампер? Да можно! Можно поставить любой предохранитель, при одном условии, что он НЕ БУДЕТ превышать номинал 150 Ампер (иначе смысл этого предохранителя пропадает). Общий максимальный ток, который может быть потреблен к примеру двумя усилителями (моноблок 80А и двухканальник 30А), составляет 110 Ампер, так что если поставить главный предохранитель номиналом 100 Ампер, существует вероятность того, что он будет перегорать на пиках максимальной громкости. Исходя из вышеизложенного, я рекомендую выбрать предохранитель номиналом 150 Ампер, в случае нештатной ситуации он сработает.

Подстанция > Оборудование подстанций

Высоковольтные предохранители используются для защиты электрооборудования электрических сетей напряжением выше 1000 В от токов короткого замыкания и токов недопустимых перегрузок.
Основными техническими характеристиками предохранителей являются номинальное напряжение, номинальный длительный ток, зависимость времени плавления вставки от тока. Отключающую способность предохранителей характеризуют номинальной отключаемой мощностью. Защитным элементом предохранителя является плавкая вставка, включенная последовательно в электрическую цепь защищаемой сети.
Предохранители, обладающие способностью резко уменьшать ток в цепи при коротком замыкании, называются токоограничивающими . При прохождении через плавкую вставку токов короткого замыкания или длительного тока перегрузки она чрезмерно перегревается и плавится, переходя сначала в жидкое, а затем в газообразное состояние. В процессе расплавления металла вставки между контактами предохранителя образуется дуга. Длительность горения и скорость гашения электрической дуги внутри предохранителя зависят от конструкции предохранителя и правильности выбора плавкой вставки. После гашения дуги электрическая цепь полностью разрывается.
Время перегорания плавкой вставки зависит от величины проходящего через нее тока и называется защитной или токовременной характеристикой плавкой вставки, которая служит для определения выдержки времени отключения аварийных токов, а также расчетов селективной работы предохранителей и релейной защиты электроустановки.
Ток, плавящий вставку, определяется конструкцией предохранителя, физическими данными самой плавкой вставки (материалом, формой, длиной и поперечным сечением) и температурой окружающего воздуха.
На токовременную характеристику предохранителя влияет также состояние плавкой вставки. Если использовать вставку с оксидной пленкой, у которой вследствие этого уменьшилось сечение плавящегося элемента из-за длительного хранения в ненормальных условиях, то характеристики вставки окажутся измененными.
Плавкая вставка может работать длительное время, если через нее проходит номинальный или меньший электрический ток. При прохождении через предохранитель рабочего тока вставка нагревается, но структура металла не меняется.
Номинальным током плавкой вставки называется ток, который вставка способна выдержать, не расплавляясь и не перегорая длительное время, а номинальным током предохранителя — ток, на который рассчитаны его токоведущие части. Значение номинального тока указывают на токоведущих частях предохранителя и на контактных частях плавких вставок.
Важными показателями предохранителей являются их надежность, стабильность и избирательность, т. е. плавкая вставка предохранителя должна длительное время работать при протекании по ней номинального тока, не перегорать при кратковременных перегрузках, надежно отключать предельный ток без разрушения самого предохранителя и отключать только тот участок электрической цепи при возникновении в любой ее точке короткого замыкания, который защищает данный предохранитель. В этом случае сработать должен тот предохранитель, который расположен ближе к месту замыкания.
Ток, при котором плавкая вставка сгорает в момент достижения ею установившейся температуры, называется пограничным . Если пограничный ток по значению близок к номинальному или несколько больше его, плавкая вставка предохранителя не перегорает при прохождении через нее номинального тока.
Предельно отключаемый ток предохранителя — это наибольший ток, который способен отключить предохранитель при перегорании его плавкой вставки.
Предельно отключаемый ток плавкой вставки должен быть равен или больше максимального расчетного тока короткого замыкания в цепи, защищаемой предохранителем. Если выбор предохранителя произведен неправильно, то длительность горения дуги при перегорании плавкой вставки увеличивается и может привести к разрушению патрона предохранителя.
Разрывной мощностью предохранителя называется наибольшая мощность короткого замыкания, которую способен разорвать предохранитель при перегорании плавкой вставки без разрушения патрона предохранителя.
Защищаемые электрические цели укомплектовываются предохранителями на соответствующие электроустановкам номинальные напряжения и токи. Применение предохранителей, предусмотренных на меньшее номинальное напряжение, может привести к короткому замыканию и разрушению предохранителя. Если использовать предохранитель на большее номинальное напряжение и ток, то он нe обеспечит необходимой защиты и нарушит селективную работу аппаратов и реле защиты, так как имеет другие, отличные от защищаемой цепи характеристики. Для надежной работы предохранителя необходимо, чтобы токовременная характеристика era плавкой вставки была несколько ниже характеристики защищаемого объекта.

В закрытых распределительных устройствах напряжением 6 и 10 кВ применяются предохранители ПК и ПКТ.
Предохранитель ПК (рис. 1) относится к токоограничивающим предохранителям и представляет собой патрон — фарфоровую трубку 8, заполненную мелким кварцевым песком, внутри которой помещена плавкая вставка 10, На концах фарфоровой трубки 8 закреплены латунные колпачки 7 с крышками 6. Контакты патронов располагаются на двух опорных изоляторах 5, закрепленных на стальной плите 1. Контакты 2 снабжены замками, удерживающими патрон от выпадания при возникающих при прохождении токов короткого замыкания электродинамических усилиях. Для присоединения шин распределительного устройства к предохранителю служит хвостовик 4 контакта 2.
Плавкая вставка 10 состоит из медных проволок, покрытых слоем серебра и намотанных на керамический сердечник (стержень) 9 для номинальных токов до 7,5 А. При токах выше 7,5 А медные проволоки имеют вид спиралей и помещены непосредственно внутрь фарфоровой трубки. Проволока плавкой вставки на номинальные токи до 7,5 А по всей длине имеет один диаметр, а на токи выше 7,5 А — разные диаметры, т. е. в этом случае используется проволока ступенчатого сечения, что существенно улучшает характеристики предохранителей. Во время процесса срабатывания предохранителя плавление и испарение таких вставок под действием больших токов происходит неодновременно: сначала плавится участок вставки с проволокой меньшего сечения, а затем-с проволокой большего сечения. Вследствие этого уменьшается длина разрываемого участка и снижается перенапряжение, которое вызывается перегоранием плавкой вставки. Эта конструкция плавкой вставки предохранителя ПК позволяет ограничить перенапряжение до 2,5-кратного значения рабочего напряжения.

Рис. 1. Высоковольтный предохранитель

В обозначении предохранителей указывают: их тип (ПК — с мелкозернистым кварцевым наполнителем), назначение (Т — для защиты силовых трансформаторов, К — конденсаторов, Д — электродвигателей, Н — трансформаторов напряжения), конструктивное исполнение (101 — для предохранителей с номинальным током до 32 А, 102 — для предохранителей напряжением 6 кВ и током от 40 до 80 А, 10 кВ и от 40 до 50 А, 103 — для предохранителей 6 кВ и от 100 до 160 А, 10 кВ и от 80 до 100 А), номинальное напряжение, кВ, номинальный ток, А (он равен току плавкой вставки), номинальный ток отключения, кА, климатическое исполнение и категорию размещения. Например, предохранитель с мелкозернистым кварцевым наполнителем, предназначенный для защиты силового трансформатора, конструктивного исполнения 102, на номинальные напряжение 10 кВ, ток 40 А и ток отключения 20 кА, для размещения в умеренном климате и внутренней установки обозначают ПКТ 102-10-40-20У3.
Для мачтовых трансформаторных подстанций применяют предохранители ПКТ соответствующего климатического исполнения (У, ХЛ, Т) и 1-й категории размещения. Их патроны выполняют водонепроницаемыми во избежание отсыревания внутренних частей.
Для защиты измерительных трансформаторов напряжения на напряжение 3 -10кВ применяют предохранители ПKH-10, не имеющие указательного устройства об их срабатывании.

а — общий вид (ПКТ-103), 6 — патроны предохранителя на керамическом стержне (слева) и без стержня (справа), 1 — плита (под опорные изоляторы 5 не показана), 2 — контакт с замком, 9 — патрон, 4 — хвостовик контакта, 5 — опорный изолятор, 6 — крышка, 7 — латунный колпачок, 8 — фарфоровая трубка (кожух), 9 — стержень, 10 — плавкая вставка, 11 — указательная проволока, 12 — указатель срабатывания, 13 — оловянные шарики

В предохранителях ПК плавкую вставку изготовляют из нескольких параллельных проволок, что значительно улучшает условия теплоотдачи и уменьшает общее сечение вставки. В результате этого улучшаются условия охлаждения и гашения электрической дуги, которая возникает в нескольких параллельных каналах при плавлении и испарении проволок, что влечет к разрыву электрической цепи. Кроме того, на проволоки плавких вставок напаяны оловянные шарики 13, служащие для снижения температуры плавления проволок за счет «металлургического эффекта». Так как температура плавления олова значительно ниже температуры плавления материала вставки, оно плавится раньше и в расплавленном виде проникает в металл проволоки, снижая тем самым на этом участке температуру плавления вставки предохранителя.
Патрон предохранителя ПК необходимо заполнять сухим, чистым мелкозернистым песком с содержанием кварца около 99%, что обеспечивает быструю деионизацию электрической дуги в пространстве между зернами кварца и проникновение паров металла вставки в песок.
Предохранители ПК допускают многократную перезарядку дугогасящего патрона после его срабатывания, при этом спекшийся кварцевый заполнитель заменяют. При замене плавкой вставки следует точно соблюдать длину проволоки, соответствующую данному типу предохранителя, а также расстояние между отдельными проволоками и стенками патрона. Несоблюдение длины проволоки и расстояний приводят к разрушению предохранителя. Трубки с плавкими предохранителями герметически запаивают.
Предохранитель ПК является токоограничивающим защитным аппаратом, так как ток короткого замыкания обрывается после расплавления и испарения металла не в момент его естественного прохождения через нулевое значение, а значительно раньше, чем он успевает достигнуть своего максимального значения.
Предохранители для внутренней установки снабжены указателем срабатывания 12, который состоит из металлической втулки, пружины, указательной проволоки 11 и головки с крючком. Втулка со вставленной в нее пружиной закреплена на крышке патрона. Один конец пружины прикреплен к головке указателя крючком, а другой присоединен к втулке. В нормальном рабочем состоянии пружина сжата. При перегорании плавкой вставки перегорает и указательная проволока, освобождая пружину, которая выбрасывается вместе с головкой из предохранителя, по чему судят о том, что вставка предохранителя перегорела.
Наибольшая отключаемая мощность предохранителей ПК составляет 300 MBА. Они выпускаются на следующие номинальные токи: 2; 3,2; 5; 8; 10; 16; 20; 31,5; 40; 50; 80; 100; 160; 200; 315; 400 А.

Конструктивно предохранители, изготовленные на разные номинальные напряжения, отличаются длиной патрона, а на разные номинальные токи — не только длиной патрона, но и диаметрами патронов и колпачков. При номинальном напряжении 6 кВ на номинальный ток 75 А и выше и при напряжении 10 кВ на ток 50 А и выше патроны предохранителей делают спаренными. Предохранители на токи выше 200 А при напряжении 6 кВ и выше 150 А при напряжении 10 кВ имеют по четыре патрона на каждую фразу.

УСТАНОВОЧНЫЕ РАЗМЕРЫ ПАТРОНОВ

Ремонт предохранителей ПКТ и ПКН заключается в проверке целости плавкой вставки, очистке контактных поверхностей, проверке действия замка и указателя срабатывания (для предохранителей ПКТ). Указатель срабатывания при нажатии пальцем на его головку должен свободно переместиться, а при опускании пальца — возвратиться на место. Кроме того, проверяют плотность и полноту засыпки патронов кварцевым песком (при встряхивании патронов не должно быть слышно шума).
Необходимо также контролировать правильность установки предохранителя (по номинальному току). При обнаружении обрыва плавкой вставки патроны заменяют и отправляют в мастерские для перезарядки.
Пластинчатые предохранители низкого напряжения при перегорании или обнаружении на них окалины меняют, трубчатые при перегорании заменяют и отправляют на перезарядку.

Номинальное напряжение предохранителя должно быть не менее сетевого напряжения
Ток включения не должен расплавить плавкий элемент быстрее 0,1 с
Предохранитель должен прервать минимальный ток короткого замыкания в течение 2 секунд.
Предохранитель должен выдержать номинальный ток In и возможные перегрузки трансформатора 1,3 -1,4 In
В случае, когда неизвестны условия работы и установки, рекомендуется выбрать номинальный ток предохранителя больше 1,5 In

Выбор предохранителей для защиты установок трехфазного переменного тока 6-35 кв

Номинальный ток установки, а

Номинальный ток плавкой вставки предохранителя, а

Номинальная трехфазная мощность, ква, защищаемой установки при напряжении, кв

Как выбрать предохранитель?

Несмотря на то, что сегодня повсеместно применяются автоматы защиты, в ряде случаев требуется установка плавкого предохранителя – классического устройства, применяемого электротехниками для защиты электрической сети от перегрузки, короткого замыкания.

Можно сказать, что для некоторых устройств именно установка предохранителя является вариантом более предпочтительным, а то и незаменимым, выполняя роль важного звена в электроцепи в:

автомашинах;
бытовой электронике и прочей аппаратуре;
системах энергетического снабжения;
промышленных электрических установках.

В народе предохранители называют чаще всего пробками, и они по-прежнему работают в огромном числе распредщитков в домах, оставшихся от советского периода застройки. Недорогие, маленькие по размеру, они популярны, потому что их просто заменить, к тому же, они хорошо справляются со своей задачей.

Что такое предохранитель и как он работает

Предохранитель защищает от перегрузок тока посредством компонента, который называется плавкой вставкой. При определенных параметрах проводник расплавляется, и электрическая цепь размыкается. Вставки бывают одноразовыми, а предохранитель – это своего рода их многоразовый держатель.

В разных предохранителях используются разные вставки. Так, вставка может быть в виде тонкой проволоки, которые применяются в электронике. В цепях, где ток превышает тысячу ампер, применяются массивные пластины. В любом случае срабатывание происходит через несколько ступеней:

компонент разогревается;
происходит расплавление металла и его испарение;
возникает электродуга;
происходит ее гашение.

После этого наступает отключение.

Как выбрать предохранитель

Все предохранители отвечают единым параметрам:

номинальное рабочее напряжение – это одна из главных характеристик предохранителя. В продаже можно найти устройства, предназначенные для тока переменного в 230, 400, 55 и 690 В, тока постоянного от 24 до 1000 В. При этом в сети напряжение должно быть меньшим или равным тому, что является номинальным напряжением. Если же в предохранителе номинал меньше, чем в сети, то вероятно возникновение короткого замыкания;
номинальный ток вставки – это обозначение тока, который допустим для плавкой вставки. Вставка перегорит при превышении предельно допустимого номинального тока. Проводники, которые устанавливаются в корпусе предохранителя, могут быть рассчитаны на разные номинальные токи. При этом в одном предохранителе допустимо устанавливать вставку от десяти до сотни А, как, например, в модели ПН-100. Немаловажно то, что если наступают кратковременные или малозначительные перегрузки, то вставка должна оставаться целой, как, например, при запуске электродвигателя. Вообще время наступления расплавления вставки должно наступать не ранее чем после 1 часа при превышении на 25 процентов тока от номинального. Однако при превышении на 60 процентов в течение часа вставка должна плавиться;
номинальный ток предохранителя.

В целом говорить о выборе предохранителя вряд ли корректно. Выбирать тут нечего, нужно искать именно тот предохранитель, который бы отвечал конкретным условиям. Главным условием можно назвать следующее: плавкая вставка предохранителя должна иметь номинальный ток со значением, превышающим номинальный ток цепи, которую защищает предохранитель. При этом напряжение данного предохранителя должно совпадать с сетевым напряжением.

Предохранители выбирают разных типов. Так, для сельских сетей низкого напряжения используются внутри помещения предохранители трубчатого и пробочного типа с нормированными по особой шкале номинальными токами – от 4 до 300 А.

Установку предохранителей производят в местах уменьшения сечения проводника в направлении мест энергопотребления, в местах ввода в сооружения и на головном участке сети. Если случится авария, то перегореть должен только тот предохранитель, который находится ближе прочих к месту повреждения. Этого можно достичь, если в каждом предохранителе плавкая вставка будет иметь номинальный ток с уменьшением в сторону от источника питания.

Предохранители автоматические

Кроме плавких предохранителей, существуют автоматические. Принято различать несколько типов:

автоматические выключатели, именуемые также электромеханическими предохранителями;
автоматы электронные;
самовосстанавливающиеся автоматы.

Наибольшее распространение в настоящее время получили автоматические выключатели. Популярность их объясняется тем, что, в отличие от плавких предохранителей, они не требуют столь частой замены и более функциональны. Так, автомат можно без проблем и очень быстро включить повторно, а управлять им – на расстоянии, дистанционно.

Как устроен предохранитель-автомат

Каждый из автоматов работает, обеспечивая электромагнитную и тепловую защиту. При тепловой защите расцепитель представляет собой биметаллическую пластину, пропускающую через себя электроток, который ее и нагревает. Когда же ток доходит до максимально допустимой величины порога, срабатывает защита – благодаря деформированию самой пластины. Размеры минимального тока связаны с типом предохранителя. Удобство такого устройства в том, что, остывая, пластина вновь приобретает прежний вид и становится пригодной к дальнейшей эксплуатации.

Как выбрать предохранитель-автомат

При выборе автомата нужно, в первую очередь, принимать во внимание такой показатель, как номинальный ток. Его максимальное значение не должно быть больше максимальной нагрузки в проводке – более того, нагрузка проводки должна быть больше на 15 процентов. Только в этом случае возможна ее защита.

Вторым критерием отбора является выбор предохранителя, наиболее близкого по стандартному ряду.

Наконец, выбор следующего параметра – тока срабатывания – зависит от того, для чего приобретается аппарат. Так, в доме или квартире можно установить сразу несколько предохранителей-аппаратов, в каждом из которых выбор номинала зависеть будет от той нагрузки, что несет каждая линия. Разумеется, при разработке электросхемы не нужно забывать и о селективности, то есть о том, что аппараты, расположенные в разноуровневых местах, должны работать по очереди – низший уровень раньше верхнего.

На вводе обычно ставят перед счетчиком автомат основной и двухполюсный, после чего производится подключение однополюсных автоматов по каждой из отдельных электролиний. Существуют также автоматы дифференциальные, предназначенные для работы в виде собственно автомата и УЗО.

Если главный ввод вы планируете как трехфазный, то стоит установить четырехполюсный предохранитель автоматического типа, распределив всю нагрузку на все линии равномерно. Когда требуется установить газовые котлы, станки с электродвигателем, применяют трехфазный ввод с соответствующим автоматом четырехполюсного типа и номиналом, который меньше главного, расположенного на входе.

Для основных однофазных потребителей применяются три типа предохранителя:

тип силовой, или D – их используют при установке, к примеру, стиральной машины;
освещение, или В;
для хозпомещений, или С – имеется в виду обустройство подвала или гаража.

Электронные предохранители

Они бывают самовосстанавливающимися, сигнализирующими о наступлении аварии, восстанавливающими питание посредством внешнего вмешательства

Ваш браузер устарел рекомендуем обновить его до последней версии
или использовать другой более современный.

Обратная связь

ФИО *

Ваш E-mail *

Мобильный телефон *

Сообщение:

Прикрепите файл

&nbsp Согласие на обработку персональных данных
в соответствии с Политикой конфиденциальности

Корзина заказов

Корзина пуста.

Выбор предохранителя для трансформаторной подстанции

При выборе предохранителей нужно соблюдать следующие условия:

Предохранитель должен выдержать номинальный ток трансформатора Iнt и возможные перегрузки трансформатора 1,3-1,4 Iнt;
Ток включения обычно 8-12 IНt не должен расплавить плавкий элемент быстрее 0,1с;
Ток короткого замыкания должен быть меньше максимального тока отключения и ток короткого замыкания должен быть больше минимального тока отключения предохранителя.

Исходя из этих условий и номинальной мощности трансформатора в таблице приведены рекомендуемые значения номинального тока предохранителя.

Номинальная мощность транс-ра (кВА)	6/7,2 кВ				10/12 кВ				20/24 кВ				35/40,5 кВ
	Ном. первичный ток транс-ра (A)		Номинальный ток пред-ля		Ном. первичный ток транс-ра (A)		Номинальный ток пред-ля		Ном. первичный ток транс-ра (A)		Номинальный ток пред-ля		Ном. первичный ток транс-ра (A)		Номинальный ток пред-ля
	6 кВ	7,2 кВ	I_Fmin (А)	I_Fmax (А)	10 кВ	12 кВ	I_Fmin (А)	I_Fmax (А)	20 кВ	24 кВ	I_Fmin (А)	I_Fmax (А)	35 кВ	40,5 кВ	I_Fmin (А)	I_Fmax (А)
50	4,8	4,1	10	16	2,9	2,4	6	10	1,5	1,2	4	6	0,83	0,77	4	6
75	7,2	6,2	16	20	4,3	3,6	10	16	2,2	1,8	4	6	1,2	1,1	4	6
100	9,6	8,2	25	32	5,8	4,8	10	16	2,9	2,4	6	10	1,7	1,5	6	10
125	12,1	10,3	32	40	7,2	6	16	20	3,6	3,0	6	10	2,1	1,8	6	10
160	15,4	13,2	40	50	9,2	7,7	20	25	4,6	3,8	10	16	2,7	2,4	6	10
200	19,2	16,4	40	50	11,5	9,6	25	32	5,8	4,8	10	16	3,2	2,4	10	16
250	24,1	20,6	50	63	14,4	12	32	40	7,2	6,0	16	20	4,1	3,6	10	16
315	30,3	26	50	63	18,2	15,2	40	50	9,1	7,6	20	25	5,2	4,6	16	20
400	38,5	33	63	80	23	19,2	50	63	11,5	9,6	25	32	6,6	5,8	20	25
500	48,1	41,2	80	100	28,8	24	50	63	14,4	12	32	40	8,2	7,2	20	25
630	60,6	51,9	100	125	36,4	30,3	63	80	18,1	15,2	40	50	10,4	9	25	32
800	76,9	66	100	125	46,2	38,5	80	100	23,1	19,2	50	63	13,2	11,5	40	50
1000	96,2	82,5	125	160	57,7	48,1	100	125	28,8	24,1	50	63	16,5	14,4	50	63

Проверка соответствия номинала предохранителя утвержденной технической документации и фактической нагрузке — Мегаобучалка

Номинал установленного предохранителя следует сравнить с номиналом, указанным в утвержденной технической документации (принципиальной и монтажной схемах). Номиналы на корпусе и этикетке предохранителя, а также на схеме должны быть одинаковыми.

Проверка соответствия номинала предохранителя фактической нагрузке защищаемой им электрической цепи заключается в измерении фактической нагрузки и сравнении ее с номиналом установленного предохранителя.

Фактическая нагрузка (максимальный ток) предохранителя не должна превышать его номинального значения. В противном случае необходимо выяснить и устранить причину.

Фактическую нагрузку следует измерять, совмещая эту работу с заменой предохранителя по сроку, а также при перегорании предохранителя перед его установкой. Для измерения амперметр со шкалой значений не менее номинального тока предохранителя и с учетом рода тока подключить с лицевой стороны статива взамен изъятого предохранителя. При измерении постоянного тока плюсовый вывод прибора подключают со стороны плюса батареи, а минусовый (вывод со звездочкой) — со стороны минуса батареи.

Фактическую нагрузку предохранителей, изъятие которых приводит к нарушению нормального состояния схем, когда для восстановления приходится производить дополнительные действия, следует измерять без размыкания цепи. Для этого параллельно предохранителю с монтажной стороны подключить амперметр с помощью наконечников типа «крокодил», а затем изъять предохранитель. Ток предохранителей, у которых нагрузка изменяется при работе определенных приборов, измерить при работе этих схем.

Таблица 1

Характеристика тока	Число токонесущих проводов в жгуте	Значение тока, А, при плошали сечения проводов, мм²
0,78	1 ,0	1 ,5	2,5	4,0	6,0	10,0	16,0	25,0
Допустимая длительная нагрузка на провод	5- 6 10-12
Номинальный ток плавкой вставки в низковольтных цепях	—

Для измерения фактической нагрузки предохранителя или группы предохранителей, резервированных лампами ПЖ-23-50-500, эти лампы на момент измерения отключают. По окончании измерения тока нагрузки предохранителя (группы предохранителей) лампа ПЖ-23-50-500 должна быть подключена к схеме.

Перечень предохранителей, на которых измеряется и не измеряется фактическая нагрузка, старший электромеханик (начальник производственного участка) определяет в соответствии с технической документацией.

В устройствах СЦБ допустимая нагрузка на провода и кабели с медными жилами в резиновой и винилитовой изоляции не должна превышать значений, указанных в таблице. В низковольтных цепях для защиты их от перегрева выше допустимой нормы ток плавления плавкой вставки предохранителя не должен превышать ток допустимой нагрузки на провод более чем на 10 %.

После замены предохранителя с контролем перегорания электромеханик должен проверить, чтобы между цоколем и корпусом предохранителя не было заметного зазора. Замену предохранителей с измерением фактической нагрузки рекомендуется совмещать с проверкой действия схемы контроля перегорания предохранителей, которую следует проводить, устанавливая шаблон предохранителя с выходом стержня на 2мм. При этом должны сработать звуковая и световая сигнализации на пульте (аппарате) управления дежурного по железнодорожной станции, а также на каждом стативе.

При необходимости электромеханик РТУ должен отрегулировать контактные лепестки цоколей, контролирующих перегорание предохранителей.

О результатах измерения тока нагрузки предохранителей записать в специальный журнал — Журнал измерения тока нагрузки и замены предохранителей по форме:

ЖУРНАЛ

Измерения тока нагрузки и замены предохранителей

№ п/п	Периодичность измерения и замени	1 раз в 3 гада (5 лет) или 10 лет. 1 раз, а 10 лет (1 раз перед установкой)
	Монтажный адрес (панель, статива и т. п.)	Наименование и номинальный ток, А	Тип предохранителя	Ток фактической нагрузки, А	Дата измерения нагрузки и замены предохранителя	Подпись электромеханика

	21-71-21	ПХЛ	ТУ-32ЦШ-3814-94	2,6	10. 06.87	Иванов
		5,0
	21-71-21	—	—	2,5	10.06.97	Петров
	:	:	:	:	:	:
	11-94-21	СПБ 3,0	На цоколе с контролем перегорания типа 2086-00-00	0,75	8.08.97	Петров
	:	:	:	:	:	:
	11-31-11	М58 0,3	черт. № 20872-00-00	0,075	7.10.97	Сидоров

Проведение работы

2.1 Ознакомиться с технологической картой № 82. При отсутствии литературы воспользуйтесь приведенными в методичке теоретическими сведениями.

2.2 Составить алгоритм проверки предохранителей.

2.3 Составить алгоритм проверки схемы контроля перегорания предохранителей.

2.4 Выполнить проверку предохранителей и схемы контроля их перегорания на макете лаборатории ООМНСАТ.

Оформление отчета

Составьте отчет о проделанной работе, оформленного в соответствии с ГОСТом.

Содержание отчета:

1) название работы,

2) цель работы,

3) запись в журнале ДУ-46 перед началом и после окончания работы,

4) алгоритм проведения работы,

5) запись в журнале ШУ-2,

6) вывод о проделанной работе, список обнаруженных отклонений от норм.

Литература и технические средства обучения

1. Устройства СЦБ. Технология обслуживания. –М.: Транспорт. 1999. -427 с., стр. 389-392.

2. Инструкция по техническому обслуживанию и ремонту устройств сигнализации, централизации и блокировки. ЦШ-720. М.: Трансиздат, 2000.

3. Типовая инструкция по охране труда для электромеханика и электромонтера сигнализации, централизации, блокировки и связи. ТОИ Р-32-ЦШ-796-00. М.: Трансиздат, 2001.

Процесс выбора предохранителя｜SOC

Техническая информация

Процесс выбора предохранителя

Правильно подобранные предохранители предотвращают несчастные случаи, отключая аномальные токи, протекающие по электрическим цепям. Однако неправильный выбор может привести к неприятным операциям, длительному течению аномальных токов, образованию дыма и/или пожара и другим опасностям.

Меры предосторожности при выборе предохранителей

■ Каково напряжение цепи, в которой будет использоваться предохранитель?

Убедитесь, что выбран предохранитель с номинальным напряжением выше, чем напряжение цепи.

Номинальное напряжение предохранителя — это максимальное напряжение, при котором предохранитель может безопасно отключить ненормальный ток. Если напряжение цепи выше номинального напряжения предохранителя, существует опасность, что предохранитель может выйти из строя, как показано ниже. Пожалуйста, соблюдайте осторожность.

■ Будет ли предохранитель использоваться в цепи переменного или постоянного тока?

Выбирайте только предохранители с номиналом постоянного тока для цепей постоянного тока и предохранители с номиналом переменного тока для цепей переменного тока.

Для цепей переменного тока существует тенденция к гашению дуговых разрядов, когда напряжение источника питания падает до нуля, как показано на рис. 1 ниже. Следует соблюдать осторожность при использовании цепей постоянного тока, так как напряжение постоянного тока не достигает нуля, и, следовательно, существует риск того, что дуговой разряд может не погаснуть, что может привести к выходу из строя предохранителя.

Таким образом, из-за различий в характеристиках цепей переменного и постоянного тока ошибочное использование предохранителя переменного тока в цепи постоянного тока или предохранителя постоянного тока в цепи переменного тока может привести к несчастному случаю.

■ Каков коэффициент мощности/постоянная времени цепи, в которой должен быть установлен предохранитель?

Величина индуктивности цепи связана с величиной коэффициента мощности или постоянной времени. При прерывании аномального тока в цепи с большой индуктивностью может возникнуть дуговое напряжение, превышающее напряжение источника питания, и предохранитель может оказаться не в состоянии безопасно отключить ток. Чем больше индуктивность, тем больше энергия дуги, генерируемая на предохранителе. Предохранитель разрушается, если он не может выдержать энергию дуги.

При выборе предохранителей убедитесь, что выбранный вами предохранитель может безопасно устранять аномальные токи в оборудовании, в котором он будет использоваться.

■ Как будет монтироваться предохранитель?

(1) Монтаж непосредственно на монтажной плате

a) Поверхностный монтаж

b) Клеммы, пропущенные через отверстия в монтажной плате (штыревые клеммы, выводные клеммы и др.)

(2 ) Установка предохранителя в держатель (или зажимы)

(3) Непосредственно прикручивается к цепи

Пожалуйста, свяжитесь с нами для разработки плавких предохранителей на заказ в соответствии с вашими требованиями к форме и размерам.

■ Насколько большой ток будет проходить через цепь, в которой будет использоваться предохранитель?

Для каждого предохранителя определен номинальный ток, и это значение указано на нем. Понимание следующих токов цепи (включая их формы) важно для выбора соответствующего номинального тока и номинального тока отключения ^*1 для предохранителя, чтобы предотвратить нежелательные операции и обеспечить способность предохранителя отключать ненормальные токи.
・Установившийся ток
・Пусковой ток
・Аномальный ток

*1 «Номинальная отключающая способность» используется в серии IEC 60127 (миниатюрные предохранители), «номинальная отключающая способность» — в серии UL/CSA 248 (низковольтные предохранители). ) и «номинальная отключающая способность» в серии JIS C 6575 (миниатюрные предохранители), но все они относятся к номинальному току отключения.

(1) Оценка установившегося тока

Чтобы избежать помех при длительном использовании, выберите предохранитель с преддуговыми времятоковыми характеристиками ^*2, чтобы ток предохранителя был значительно больше, чем ток в установившемся режиме (среднеквадратичное значение ) фактической цепи, в которой будет установлен предохранитель. На рис. 2 показан пример необходимой разницы (запаса) между током предохранителя и фактическим током цепи.

*2 Преддуговые времятоковые характеристики:
Как показано на рисунке 3, преддуговые времятоковые характеристики создаются из средних значений преддугового времени для ряда постоянных токов. Это не является гарантией характеристик предохранителя. Этот ток представляет собой ток, который протекал бы в цепи, если бы предохранитель был заменен звеном с пренебрежимо малым импедансом (предполагаемый ток).

(2) Оценка пускового тока

Как правило, невозможно оценить пусковые токи с преддуговыми времятоковыми характеристиками, поскольку пиковые значения пусковых токов резко изменяются со временем. Однако можно оценить возникновение нежелательных операций, сравнив интеграл Джоуля схемы ( I _m ² t , интеграл квадрата мгновенного тока, прошедшего через цепь за определенный интервал времени) с преддуговым интегралом Джоуля предохранителя ( I _f ² t ) в кратковременном диапазоне, где тепловыделение от плавкого элемента к корпусу предохранителя или выводам предохранителя невелико.

Процесс оценки
i) Неоднократно измерять форму кривой тока в цепи от момента включения оборудования (пусковой ток) до установившегося тока.
ii) Разрядите оставшийся электрический заряд в конденсаторе цепи и измерьте форму волны тока. Если есть такой компонент, как термистор, сопротивление которого изменяется в зависимости от температуры, измерьте форму волны тока при минимальном сопротивлении.
iii) На основе измеренной формы волны тока рассчитайте интеграл Джоуля цепи ( I _m ² t ) для каждого времени. Например, интеграл Джоуля схемы рассчитывается следующим образом, если у вас есть интеграл Джоуля для 0,01 с, а интервал выборки ⊿ t равен 0,001 с. Обратите внимание, что мгновенное значение тока, протекающего через цепь, представлено и _м ( т ). На практике используется еще меньший интервал выборки. Для объяснения процесса было выбрано большее значение. 0,01 с, деленное на 0,001 с, равно 10. Следовательно:

iv) Рассчитайте интеграл Джоуля для каждого момента времени и нанесите значения на график, как на рис. 4.
v) Как на рис. 5, постройте график с максимальный интеграл Джоуля цепи и преддуговой интеграл Джоуля предохранителя как функции времени. Во избежание ложных срабатываний всегда необходимо соотношение максимального интеграла Джоуля цепи ≦ интеграла Джоуля преддугового предохранителя, а для предотвращения ложных срабатываний, вызванных старением, необходимо выбирать предохранители с достаточным запасом (например, заштрихованная область на рисунке 5). Поскольку необходимый запас зависит от условий использования, необходимо выполнить оценку в реальном оборудовании, в котором будет использоваться предохранитель.

(3) Оценка аномального тока

Измерьте максимально возможный аномальный ток и выберите предохранитель с номинальным током отключения, который может отключить этот аномальный ток. Кроме того, необходимо также измерить минимально возможный ненормальный ток. В сравнительно кратковременной области интеграл Джоуля предохранителя должен быть меньше или равен интегралу Джоуля цепи, когда через нее протекает минимальный аномальный ток. В сравнительно долговременной области минимальный преддуговой ток предохранителя должен быть меньше или равен аномальному току. Оценка того, выполняются ли эти два соотношения, в зависимости от условий защиты, в какой момент и в течение какого времени требуется прерывание аномального тока, в большинстве случаев может быть затруднена. Поэтому необходимо и важно убедиться, что предохранитель может безопасно прерывать аномальный ток в реальном приложении.

Перед окончательным выбором предохранителя всегда проверяйте предлагаемый предохранитель на вашем реальном оборудовании, чтобы убедиться, что предохранитель удовлетворяет всем вашим требованиям к эксплуатации и безопасности. Обратитесь к местному торговому представителю SOC за помощью в выборе предохранителей.

■ Объяснение номинального тока

Требования, установленные каждым стандартом, различаются даже для предохранителей с одинаковым номинальным током, и каждый стандарт определяет преддуговое время (срабатывание) для кратных номинальному току ( I _N ). Другими словами, преддуговые времятоковые характеристики различаются в зависимости от стандарта, даже если номинальный ток одинаков.

С 1 июля 2013 г. приказом Министерства экономики, торговли и промышленности (далее «МЭТИ») полностью пересмотрен (с введением в действие с 1 января 2014 г.) подробные технические требования к требованиям безопасности. Третья таблица, прилагаемая к приказу до пересмотра (далее именуемая «предварительные технические требования»), в настоящий момент утверждена для использования в качестве одного из критериев требований к характеристикам безопасности для взрывателей в соответствии с интерпретацией Министерства Заказ. Спецификации, предусмотренные в предыдущих технических требованиях к миниатюрным предохранителям, были частично изменены и включены в серию JIS C 6575 (Миниатюрные предохранители) шаг за шагом с учетом соответствия серии IEC 60127.

В рамках серии JIS C 6575 спецификации в стандартных листах, содержащих букву «J», основаны на предшествующих технических требованиях, а спецификации, содержащие только арабские цифры, основаны на стандарте IEC. Пересмотр стандартов JIS может занять много времени, а выпуск новых версий в некоторых случаях может быть отложен.

В таблицах 2-1, 2-2 и 2-3 приведены примеры минимальных токов предохранителя и преддугового времени/времени срабатывания, предусмотренные различными стандартами.

■ Времятоковые характеристики

Согласно рис. 7 можно разработать предохранители с одинаковым номинальным током, но с различными преддуговыми времятоковыми характеристиками. Пожалуйста, проконсультируйтесь с торговыми представителями SOC, если необходимо предотвратить ложную работу из-за пускового тока или когда ненормальный ток должен быть прерван быстрее.

■ Номинальный ток отключения

Номинальный ток отключения — это верхнее предельное значение предполагаемого тока, который предохранитель способен безопасно отключать в условиях испытаний, определенных стандартом. Как правило, испытания на отключающую способность проводят с использованием цепи с напряжением, в 1–1,05 раза превышающим номинальное напряжение предохранителя. Как показано в Таблицах 4-1 и 4-2, значения номинального тока отключения различаются в зависимости от стандарта. Нижнее предельное значение тока, которое плавкий предохранитель может безопасно отключить, называется минимальным током отключения. Для предохранителей с минимальным током отключения, превышающим минимальный ток плавления, следует соблюдать осторожность, поскольку они не могут защитить от токов перегрузки между минимальным током плавления и минимальным током отключения.

■ Какова температура окружающей среды предохранителя?

Плавкий предохранитель сработает, когда температура плавкого элемента превысит температуру плавления металла, из которого он состоит, из-за джоулевого нагрева, вызванного перегрузками по току. На температуру плавкого элемента сильно влияет рассеивание тепла. Как видно из рис. 8, рассеивание тепла различается в зависимости от теплопроводности окружающих компонентов, включая зажимы предохранителей, держатели предохранителей, проводку и печатную плату, а также от температурных условий окружающей среды. Например, преддуговые времятоковые характеристики изменяются в зависимости от температуры окружающей среды, как показано на рис. 9.. Поэтому важно, чтобы окончательные испытания оборудования проводились с конечным приложением, подвергнутым фактическим механическим, электрическим и внешним условиям, чтобы гарантировать достижение удовлетворительных результатов и желаемой надежности. Влияние температуры окружающей среды на преддуговые времятоковые характеристики можно подтвердить изменением температуры, как показано на рис. 10. Для получения информации о изменении температуры обратитесь к торговому представителю SOC.

Назад Список технической информации

Номинальный ток короткого замыкания (SCCR) и выбор предохранителя

Защита частотно-регулируемых приводов от тока короткого замыкания имеет важное значение при проектировании электрического щита. Но что такое номинальный ток короткого замыкания (SCCR) электрических компонентов? В частности, как рассчитывается SCCR?

В этом посте будет подробно описана процедура определения SCCR системы с акцентом на различия между системами с прямым питанием и системами с питанием от разделительного трансформатора.

Что такое SCCR устройства и/или системы?

Номинальный ток короткого замыкания — это максимальное среднеквадратичное значение тока, которое электрический компонент может выдержать при использовании устройства защиты от перегрузки по току, такого как предохранитель, или в течение заданного периода времени в указанное время. Напряжение. Рейтинг SCCR применяется как для отдельных электрических компонентов, так и для целых электрических сборок или систем.

На рис. 1 ниже показана кривая переменного тока после возникновения аварийной ситуации.

Пиковое значение I представляет собой пиковое значение тока, которое предохранитель пропускает до сброса. Значение I ² t представляет собой количество тепловой энергии, необходимое для плавления плавкого элемента.

На Рисунке 2 ниже показаны опубликованные Underwriters Laboratories (UL) максимально допустимые значения I _пик и I ² t для предохранителей при уровнях тока короткого замыкания 100 кА и 200 кА.

Рисунок 2: Максимально допустимые значения Ipeak и I2t согласно UL для различных типов предохранителей (Источник: Littelfuse 2010) Определение доступного тока короткого замыкания позволяет правильно выбрать предохранитель во всей системе. Знание того, какой ток пропустит предохранитель в случае аварийного тока, помогает инженерам проектировать безопасные электрические панели и в то же время защищает подключенное оборудование от возгорания.

Основная роль предохранителя заключается в предотвращении возгорания оборудования, а не в защите самого оборудования от повреждений. Доступный ток короткого замыкания в данной точке электрической системы можно определить, проверив компоненты, расположенные вверх по течению от точки электропитания.

Требования к прямому питанию

Рейтинг SCCR системы управления двигателем определяется путем изучения максимальных номиналов отдельных устройств, подключенных к отдельным ответвленным цепям. Устройство с наименьшим рейтингом становится ограничивающим фактором.

На рис. 3 ниже показан пример схемы ответвленной цепи, питаемой трехфазным источником питания 460 В.

SCCR ответвления 1 составляет 10 кА из-за значения SCCR автоматического выключателя в литом корпусе (MCCB). Принимая во внимание, что SCCR ветви 2 составляет 15 кА из-за MCCB. Следовательно, Ветвь 1 является ограничивающим фактором. Эта система управления двигателем может питаться от цепи с максимальной мощностью 10 кА.

Цепь питания состоит из плавкого выключателя номиналом 200 кА, который внутри соединен с распределительным блоком номиналом всего 10 кА. Поэтому распределительный блок ограничивает комбинацию до 10 кА для фидера.

Однако предохранители, расположенные в плавком выключателе, можно выбрать таким образом, чтобы они ограничивали доступный пиковый ток. Для комбинированного FLA системы требуется предохранитель на 60 А. Например, выбор предохранителя RK5 на 60 ампер ограничит пиковый сквозной ток до 21 кА при подключении к системе, рассчитанной на 100 кА, как показано на рис. 2. обработки.

Лучшим выбором будет предохранитель класса J с пиковым пропускаемым током всего 10 кА. При использовании предохранителя класса J на 60 А доступный пиковый ток на стороне нагрузки предохранителя составляет всего 10 кА, что соответствует ограничению 10 кА распределительного блока и автоматического выключателя в ответвлении 1. В результате вся система может быть подключена к источник питания с номинальным током 100 кА.

Важно отметить, что производители предохранителей часто публикуют более низкие пиковые значения пропускания для своих предохранителей, чем те, которые указаны в таблице UL на рис. 2. Однако при проектировании распределительной системы следует использовать значения UL, а не значения, определенные производителем, поскольку они считаются наихудшим случаем.

Системы управления двигателями переменного тока, питаемые от изолирующего трансформатора, тип и размер предохранителя определяются доступным током короткого замыкания изолирующего трансформатора. Чтобы выбрать правильный предохранитель, сначала необходимо определить доступный ток короткого замыкания трансформатора.

Фидеры с изолирующими трансформаторами

Максимально допустимый номинал предохранителя определяется UL и, кроме того, Национальным электротехническим кодексом, NEC. В соответствии с Национальным электротехническим кодексом (NFPA-70 или CSA 22.1), статьей 450-3(B) NFPA-70 (аналогичные заявления можно найти в CSA 22.1), максимальный размер предохранителя указан в таблице 450.3(B) с номиналом не более 125 % от номинального вторичного тока.

В случае нескольких вторичных цепей это номинальное значение обмотки, от которой питается блок. Предохранитель трансформатора заменяет номинал предохранителя блока управления двигателем переменного тока; потому что значение, требуемое для трансформатора, часто ниже, чем максимальное значение, с которым тестировалось управление двигателем переменного тока.

Чтобы обеспечить правильный выбор предохранителя, необходимо выполнить еще один шаг. Разделительный трансформатор ограничивает доступный ток короткого замыкания системы. При ограниченном доступном токе короткого замыкания пикового тока может быть недостаточно для отключения предохранителя в случае неисправности.

Для адекватной защиты предохранитель должен срабатывать мгновенно, при этом верхний предел времени срабатывания должен находиться в пределах первого полупериода волны переменного тока (т. е. примерно 10 мс). Следовательно, необходимо определить величину тока короткого замыкания, имеющегося на вторичной обмотке изолирующего трансформатора.

Пример выбора размера

Рассмотрим следующий пример правильного выбора размера предохранителя. В приложении 460 В используется изолирующий трансформатор мощностью 34 кВА, фильтр подавления гармоник KEB, блок рекуперации KEB R6 и привод лифта KEB F5.

Поскольку доступный ток короткого замыкания изолирующего трансформатора неизвестен, его необходимо рассчитать. Для расчета вторичного номинального тока трансформатора, а также совокупного доступного тока короткого замыкания можно использовать следующие уравнения…

Вторичный ток можно рассчитать, используя номинальную мощность 34 кВА изолирующего трансформатора, питаемого от сети 460 В. Уравнение (1a) становится следующим…

Номинал предохранителя не должен превышать 125 % от вторичного номинального тока. Из уравнения (2) ниже, 125% вторичного номинального тока составляет 53,3 ампера.

Далее необходимо определить доступный ток короткого замыкания на трансформаторе. Это можно рассчитать, определив совокупный доступный ток короткого замыкания.

Коллективный ток короткого замыкания

Для защиты от токов короткого замыкания, ограниченных изолирующим трансформатором, необходимо оценить требуемый ток, который предохранитель должен мгновенно отключить. Для этого необходимо определить совокупный доступный ток короткого замыкания сетевого и разделительного трансформаторов.

В приведенной ниже таблице 2 представлены сводные расчеты тока короткого замыкания, за которыми следуют подробные расчеты для определения доступного тока короткого замыкания изолирующего трансформатора.

Для расчета доступного тока короткого замыкания сети и трансформатора можно использовать следующие уравнения.

Далее, ток трансформатора можно рассчитать по следующему уравнению…

Предполагая, что трансформатор имеет номинальную мощность 34 кВА Уравнение. (4а) становится следующим…

Далее, доступный ток короткого замыкания трансформатора можно рассчитать по следующему уравнению…

Предположим, трансформатор имеет номинальное сопротивление 5% и ток 43 Ом. Уравнение (5a) принимает следующий вид…

Теперь, когда рассчитан доступный ток короткого замыкания трансформатора, необходимо выбрать соответствующий предохранитель. Чтобы выбрать правильный размер предохранителя, сверьтесь с кривыми перегорания предохранителей, опубликованными производителем.

Кривые срабатывания предохранителей

Производители предохранителей обычно публикуют результаты самопроверки характеристик своих предохранителей, чтобы помочь клиентам выбрать правильный размер. Эти рабочие характеристики обычно различаются у разных производителей, поэтому перед выбором предохранителя обязательно ознакомьтесь с данными производителя.

Для этого применения должны использоваться предохранители класса J. На рисунке 4 ниже показаны рабочие характеристики предохранителей Mersen Time Delay Class J (Mersen Electric Power, 2002).

Рис. 4: Время плавления предохранителя класса J с выдержкой времени – кривая тока (Источник: Mersen Electrical Power, 2002 г.) На Рис. 5 ниже показаны рабочие характеристики высокоскоростных предохранителей Mersen класса J (Mersen Electric Power, 2003 г.).

Предохранители с задержкой срабатывания класса J не обеспечивают адекватной защиты от короткого замыкания, так как доступный ток короткого замыкания может быть недостаточно высоким для срабатывания предохранителя в течение полупериода, и поэтому их не следует использовать в данном приложении. Высокоскоростные предохранители класса J являются гораздо более безопасным вариантом, поскольку обеспечивают требуемый ток отключения до 1 мс. Согласно рис. 5, предохранителям на 50 и 60 А требуется 675 А и 850 А соответственно для 1 мс для отключения.

Напомним, что допустимый ток короткого замыкания от разделительного трансформатора составляет 860 А. Быстродействующий предохранитель класса J на 60 А незначительно близок (850 А) к доступному току короткого замыкания от изолирующего трансформатора (860 А). Учитывая эту информацию, высокоскоростной предохранитель класса J на 50 А является наилучшим выбором для обеспечения адекватной защиты от короткого замыкания.

Для лучшей защиты электрических компонентов компания KEB рекомендует использовать предохранители Mersen High Speed Class J. Эти предохранители могут заменить стандартные предохранители класса J; однако они работают как полупроводниковый предохранитель.

Если вы хотите узнать больше о решениях KEB для управления и автоматизации, вы можете связаться с нами через страницу «Свяжитесь с нами» или заполните форму ниже.

Источники

Рисунок 1: Littelfuse. (2010). Поведение кривой переменного тока после короткого замыкания. [Цифровое изображение] Проверено 17 сентября 2017 г.

Рисунок 2: Литтельфуза. (2010). Максимально допустимые значения UL I _пик и I ² t для нескольких типов предохранителей. [Цифровое изображение] Проверено 17 сентября 2017 г.

Рисунок 4: Mersen Electric Power. (2002). Время плавления высокоскоростного предохранителя класса J – кривая тока. [Цифровое изображение] Получено 17 сентября 2017 г.

Рисунок 5: Mersen Electric Power. (2003). Время плавления высокоскоростного предохранителя класса J – кривая тока. [Цифровое изображение] Дата обращения 17 сентября 2017 г.

T h e номинал предохранителя a n d кабели должны быть […]

в соответствии с местными нормами и правилами.

marlowpump.com

Lecal ib re de s плавкие предохранители e t les c блестит […]

doivent tre aux rglementations locales.

marlowpump.com

Fuse rating — Fo r protection of the device, the branch circuit protection must be secured with a max im u m fuse rating о ж 1 6А.

resource.boschsecurity.com

Ca libr es d es fusibles — Pour la pr otection de l’appareil, la protection des circuits de drivation doit tre ass ur e p ar u n плавкий d e 16 A m ах имум.

resource.boschsecurity.com

Также убедитесь, что общий рейтинг всех устройств, подключенных к сетевой розетке, равен

[…] не более t h e номинал предохранителя .

sioux-hilfe.at

De mme, vrifiez que l’amprage de tous les appareils relis une mme Prize secteur ne

[…] dpasse pas la vale ur du плавкий .

sioux-hilfe.at

На этой табличке указан номер модели,

[…]

серийный номер, номинальное линейное напряжение,

[…] частота, ток, a n d номинал предохранителя i n для […]

Насос-генератор Aquamantys.

salientsurgical.com

Cette табличка с указанием номера модели, номера журнала, les

[…]

информация о номинальном напряжении, частоте, де

[…] coura nt et de caliber de плавкий d’A quama nt ys Насос […]

Генератор.

salientsurgical.com

400 3 N ~ Fuse rating f o r steam heating

schulthess. ch

schulthess.ch

400 3 Н~ Защита PA R Fusibles A VEC CH AUFFA GE VAPEUR

Schulthess.CH GE VAPEUR

9000.CH 9.CH 9.CH 9.CH .

Убедитесь, что номинал предохранителя er ‘ s d o es не превышает […]

20 A. Перед началом обслуживания или ремонта изолируйте устройство на всех полюсах.

jumo.net

La p ro tect ion pa r плавкий v ou s in comb […]

pas dpasser 20 A. Dconnecter l’appareil en cas de travaux de Maintenance ou de rparation.

jumo.net

Т ч е номинал предохранителя i s 1 5 ампер.

miele.ca

L e калибр du плавкий est de 15 A.

miele.ca

Беспотенциальное соединение для предупреждения

[…]

индикатор состояния лампы/двери должен быть защищен

[…] снаружи wi th a номинал предохранителя o f m ax. 1А, чтобы […]

, чтобы исключить повреждение контроллера.

doco-international.co.uk

Связь без потенциала для

[…]

Индикатор лампы tmoin / tat de la porte doit tre protge

[…] l’ext r ieur par u n плавкий n om inal max . 1, залить […]

исключается из-под контроля.

doco-international.co.uk

Выбор т ч e номинал предохранителя

socomec.co.uk

Cho ix du калибр des плавкие предохранители

socomec.co.uk

208/240 В, 60 Гц, 40 A номинал предохранителя

miele.ca

208/240 В,

[…] 60 Гц, 4 0 A d e емкость e плавкий предохранитель

miele.ca

Номинал предохранителя i s d зависит от вспомогательного напряжения.

areva-td.com

Le ca библиотека e de s плавкие предохранители d ручка d de l натяжение […]

Вспомогательный.

areva-td.com

С сопротивлением перегрузки по току

[…]

блок, версия -05 также может использоваться для тока

[…] до 13 А /1 6 А номинал предохранителя t h us подъем […]

низкое разрешение тока.

Welt-der-Relais.de

Comme les relais EOCR-AR rsistent aux surintensits, если возможно использовать la

[…]

версия — 05 pour des courants jusqu’

[. ..] une prot ec tion пар плавкий de 13A/1 6A , […]

Увеличить интенсивный курс для повышения эффективности.

Welt-der-Relais.de

T h e номинал предохранителя i s 2 Ампер с задержкой срабатывания 5 x 20 мм […]

для 100–120 В переменного тока и 1 А, инерционный 5 x 20 мм для 200–240 В переменного тока.

audioscape.ca

Il s ‘agit d’ un плавкий предохранитель 2 Ампер temp или 90 […]

x 20 мм, литые, 100-120 В переменного тока и 1 А временные 5 x 20 мм, литые, 200-240 В переменного тока.

audioscape.ca

При определении размера единовременной выплаты будет учитываться мощность подключения IO N ( Рейтинг предохранителей ) A ND . eur-lex.europa.eu

Lors de la fixation du montant forfaitaire, la puissance du raccordement (puissance du disjoncteur) ainsi que le niveau detension auquel seront raccords le consommateur et la catgorie de consommateurs considrs seront pris en compte

eur-lex.europa.eu

f o r номинал предохранителя a n процедура замены.

.princecraft.com

L’использование de cbles d’appoint peut причинен де тинцелл опасен pouvant faire exploser les vapeurs d’hydrogne de la batterie ou les vapeurs d’essence.

www.princecraft.com

Статическая регулировка ограничения тока, потенциометр P5 (заводской

[. ..] установка: 7. 5 A , номинал предохранителя : 8 A — секунд).

leroy-somer.com

Статическое значение ограничения скорости потока, потенциометр P5 (используемое значение:

[…] 7,5 A, ca libre de s предохранители: 8 A — 1 0 секунды).

leroy-somer.com

Примечание: — T h e номинал предохранителя g i ve n подходит для внешних предохранителей […]

и внутренние предохранители F1 и F2 в версии IP40.

leroy-somer.com

Note : — Le calibre du fusible donn dans le tableau convient pour l es fusibles ex ternes [. ..]

(Fr) au variateur et pour les les

[…]

внутренние F1 и F2 для версии IP40.

leroy-somer.com

120/208 В, 60 Гц, 30 A номинал предохранителя

miele.ca

2 0 8 В, 60 Гц , Fusibles D E 3 0 Ampres

Miele.ca 0.CA

Miele.ca 0

T h e номинал предохранителя i s a s следующие: 5А (шесть) и 5А 10А (пять), 15А (один).

valtra.it

L’amprage d es fusibles es t le suivant : 6 fusibles de 5A , 1 fusibles d e 10A , 5 fusibles d e 15A , 1 плавкий предохранитель d e 20A и 1 плавкий предохранитель de 25A.

valtra.fr

При использовании кабеля уменьшенного сечения ответвление

[…] Circuit protec ti o n номинал предохранителя n e ed […]

в соответствии с выбранным сечением кабеля.

moteursleroysomer.com

Avec des cbles de section rduites, il

[…] convient d’ ad apter le s плавкие предохранители d e p rotec ti on.

moteursleroysomer.com

Номинал предохранителя f o r сигнальные/диагностические выходы

schmersal.net

Плавкий pou r l es so rt ies de [. ..]

сигнализация

schmersal.net

T h e номинал предохранителя m u ст быть между 1,5 и […]

2-кратный ток Icc (stc)(1) каждой цепочки.

socomec.co.uk

Le c al ibre des плавких предохранителей doi t tr e включает […]

entre 1,5 et 2 fois le courant Icc (stc) de chaque chane.

socomec.co.uk

через потенциометр P 5 ( номинал предохранителя : 8A -10 секунд).

leroy-somer.com

номинальная мощность и P5 (калибр с предохранителями: 8A-1 0 секунды).

leroy-somer.com

Предохранитель следует заменять только предохранителем cor re c t номинал предохранителя .

visionmusic.de

Ce disjoncteur ne doit tre remplac Que par un disjoncteur possdant les mmes caractristiques requises.

visionmusic.de

Номинал предохранителя f o r рабочее напряжение

schmersal.net

Fusible pou r l a ten si on d e service

schmersal.net

II Requ ir e d номинал предохранителя r e fe r до максимального контактного рейтинга

jumo. net

jumo.net

II P ro tecti on par плавкие предохранители nc ess aire voi […]

купюр макс.

jumo.net

Эстафета NG S , Рейтинг предохранителей A N D Time-AMPERAGE-AMPERAGE-AMPERAGE 9000VAGE 9000VE 903VE 903QUEC 9000BEC 9000BEC 9000BEC 9000BEC 9000BEC 9000BEC 9000BEC 9000BEC 903VE 903VE 903VE 903VE 903VE 903VE 903VE .

Rglage des relais,

[…] courant admis si ble des плавкие предохранители et cour be s temps-intensit […]

курант.

hydroquebec.com

Сила тока указана на этикетке;

[. ..] см. таблицу ниже.

карболит.США

Reportez-vous l’tiquette de specification des valeurs

[…] номиналы po ur connatre l’ am праж.

carbolite.com

Система электрических соединителей с предохранителями, в которой каждый соединитель имеет корпус (1), снабженный одним из множества

[…]

предохранитель разноформенный приемный

[…] полости (4,7) каждая форма полости соответствует части ul a r номинал предохранителя , a nd , в котором плавкие предохранители (17) различных номиналов имеют часть (8), неразъемно соединенную с ними, образующую блок плавких предохранителей, при этом блоки плавких предохранителей имеют шпоночные конструкции (7а) различной формы, которые дополняют связанные одна из полостей разной формы (4,7) разъема, при этом разъем определенного номинала может принимать только соответствующий предохранитель r и e d .

v3.espacenet.com

Ансамбль соединителя лектрического плавкого, с соединителем шака possde un corps (1) с полостью плюсовых полостей (4, 7) ложемента плавкого деформирования различных форм, шака формы diffrente cavit соответствующий une

[…]

номинальная стоимость

[…] Particulire d e плавкий, et dans le qu el s плавкие ( 17) d e номинальные значения diffrentes ont une partie (8) qui leur est raccorde de manire non sparable et formant un ансамбль плавких, les ансамбли плавких предохранителей ayant des конструкций (7a) dlavettes de for qui sont complmentaires des cavits associes de form diffrentes (4, 7) du connecteur, si bien qu’un connecteur de valeur de valeur particulire ne peu t loger qu e l 9 e плавкий0324 e v ale ur no mi [. ..]

корреспондент.

v3.espacenet.com

Замените предохранитель в соответствии с инструкциями по обслуживанию (следуйте маркировке продукта для pr op e r номинал предохранителя ) a nd 9032 product check the nd 9032 product

master.ca

R em place r l e fusible s elo n les i nstructions de service (respecter les spcifications inscrites sur la plaque signalt iq ue d e l’ appareil ) et vr if ier l’appareil.

master.ca

Выбор значения предохранителя — журнал соответствия

Информационный бюллетень по безопасности продукции — май/июнь 1990 г.

Недавно коллега спросил: «Как выбрать номинал предохранителя для нового продукта?» Его шнуровое изделие имеет импульсный блок питания и потребляет 170 Вт при максимальном входном токе в нормальном режиме 2,74 ампера. Один источник предложил эмпирическое правило, согласно которому номинал предохранителя должен примерно в 1,5 раза превышать максимальный входной ток в нормальном режиме. Если бы он использовал это правило, он бы использовал предохранитель на 4,2 ампера. С другой стороны, у него был другой, аналогичный продукт, тоже с импульсным блоком питания, потребляющим 180 Вт. Его максимальный входной ток в нормальном режиме составлял 3,2 ампера, и в нем использовался предохранитель на 3 ампера! Естественно, при такой грубой разнице между двумя похожими продуктами мой коллега был в замешательстве.

Попробуем уменьшить путаницу.

Ограничусь обсуждением взрывателей «малого размера». Как правило, плавкие предохранители малого размера не превышают 13/32 дюйма в диаметре и 1-1/2 дюйма в длину. К малогабаритным предохранителям относятся популярные размеры 5 x 20 миллиметров и 1/4 x 1-1/4 дюйма. На языке UL 198G эти предохранители бывают «миниатюрными» и «микро».

Прежде чем вы сможете выбрать номинальный ток предохранителя, вы должны сначала ответить на вопрос «Какова функция или назначение предохранителя?»

Предохранитель предназначен для предотвращения перегрева или возгорания в случае неисправности предохранителя на стороне нагрузки. Электрический нагрев (рассеивание мощности) является одним из результатов передачи электрической энергии. Рассеивание электроэнергии (электрический нагрев) имеет вид E*I или I*I*R, или E*E/R .

Чтобы контролировать перегрев, у нас должны быть какие-то средства контроля или ограничения рассеиваемой мощности. Чтобы контролировать или ограничивать рассеиваемую мощность, мы должны контролировать или ограничивать напряжение ( E ), ток ( I ) или сопротивление ( R ). В большинстве случаев схема является источником напряжения, поэтому мы не можем контролировать значение E .

Поскольку мы имеем дело с неисправностями в нагрузке, значение сопротивления (или импеданса) явно выходит из-под контроля; поэтому мы не можем контролировать или ограничивать значение R (или, в более общем смысле, импеданс ( Z )).

Чтобы контролировать перегрев из-за рассеивания электроэнергии, мы должны ограничить или контролировать значение я .

Большая часть перегрева предотвращается путем ограничения максимального значения I в уравнениях мощности, E*I и I*I*R .

Предохранитель предотвращает перегрев, автоматически уменьшая значение I до нуля, когда ток увеличивается до значения, которое может вызвать перегрев. (Ограничение тока должно быть автоматическим, поскольку цепь не может постоянно обслуживаться кем-то, кто будет вручную отключать питание, а также потому, что условия перегрузки по току не всегда очевидны сразу.)

Предполагается, что увеличение тока до значения, которое может вызвать перегрев, является состоянием неисправности цепи. Номинал или значение предохранителя связано с максимально допустимым нагревом из-за тока неисправности.

Номинал или номинал предохранителя НЕ связаны каким-либо образом с максимальным током в нормальном режиме изделия.

Прежде чем выбрать номинал тока предохранителя, вы должны сначала иметь некоторое представление о том, как работает предохранитель и что означают его характеристики и номиналы с точки зрения уменьшения значения 9.1947 I до нуля.

Предохранитель состоит из плавкой вставки, заключенной в корпус и соединенной с контактными клеммами. Звено представляет собой металл, который плавится в зависимости от тока и времени.

Как и любой металлический проводник, при нормальных температурах соединение имеет низкое, но конечное значение сопротивления.

Ток через сопротивление приводит к рассеиванию мощности на этом сопротивлении. Рассеиваемая мощность прямо пропорциональна сопротивлению и квадрату тока, как показано в уравнении P = I*I*A . Результатом тока в звене является рассеивание мощности и нагрев звена.

Как и в случае с большинством металлов, звено представляет собой устройство с положительным температурным коэффициентом. То есть сопротивление звена увеличивается с повышением температуры, а температура увеличивается с увеличением тока.

Номинальный номинальный ток предохранителя — это максимальный ток, при котором температура перемычки стабильна во времени.

Итак, у нас есть первый параметр предохранителя, номинальный ток.

Для токов, превышающих номинальный ток предохранителя, температура перемычки нестабильна (т. е. температура непрерывно повышается), и в какой-то момент перемычка расплавится. При плавлении структура выходит из строя, связь разрывается, и ток становится равным нулю.

Электрически, для всех токов вплоть до номинального тока, сопротивление линии обычно составляет менее 0,1 Ом. При токах, превышающих номинальный ток, сопротивление звена увеличивается нелинейно в зависимости от тока и времени до очень высокого значения (сотни МОм), что эффективно снижает ток до нуля.

Всякий раз, когда цепь размыкается, когда проводники расходятся, возникает дуга. Электрическая мощность формы E*I рассеивается в дуге. Эта сила нагревает концы разорванного звена; концы продолжают плавиться обратно, тем самым создавая постоянно увеличивающееся расстояние между двумя концами. В конце концов, расстояние становится настолько большим, что напряжение не может поддерживать дугу, и воздух становится изолятором. (В некоторых конструкциях предохранителей используется гранулированный изоляционный материал, который после расплавления перемычки заполняет пространство, ранее занимаемое перемычкой, эффективно вытесняя воздух твердым изолирующим материалом, тем самым гася дугу.)

Теперь, в дополнение к номинальному току предохранителя, у нас есть три временных параметра для работы предохранителя: время плавления, время дуги и общее время (которое представляет собой сумму времени плавления и времени дуги). Эти три времени являются функцией значения тока I . Как пользователи предохранителей, время плавления и время дуги можно игнорировать; параметр, который нам нужен, — это общее время в зависимости от тока. Производители предохранителей обычно публикуют кривых I-t для каждого номинального тока предохранителя, где т это общее время. Это наш второй параметр предохранителя.

(При очень высоком токе магнитное поле, как в периоды плавления, так и в периоды дугового разряда, сообщает энергию высокоподвижному расплавленному металлу, толкая его к стенке — оболочке — звена, где он охлаждается до твердого состояния. Это объясняет для серебристых, зеркальных отложений на внутренней стороне стеклянных корпусов после сильноточной неисправности.)

Обратите внимание, что плавкий предохранитель работает за счет нагрева в течение определенного периода времени определенного проводника — звена — за счет рассеивания электрической мощности в формах I*I*R (плавление) и E*I (дуговой разряд).

Рассеивание электроэнергии за определенный период времени представляет собой тепловую энергию и выражается в ватт-секундах: либо I*I*R*t , либо E*I*t . Мы не можем ожидать, что предохранитель будет рассеивать неограниченную тепловую энергию; поэтому номиналы предохранителей включают максимальный ток ( I ), который производит максимальную тепловую энергию, которую предохранитель может безопасно рассеять. Этот максимальный номинальный ток известен под несколькими названиями: номинальная отключающая способность, отключающая способность и номинальная мощность короткого замыкания.

Теперь у нас есть третий параметр, прерывающий рейтинг.

Номинал отключения относится к предохранителю или другому устройству максимального тока. В Европе термины «предполагаемый ток цепи» и «предполагаемый ток короткого замыкания» применяются к цепи на стороне питания предохранителя. Эти токи определяются как максимальный ток, доступный от источника питания при коротком замыкании.

Номинал отключения предохранителя должен быть равен или превышать предполагаемый ток цепи. Подробнее об этом позже.

Предел рассеивания тепловой энергии для предохранителя определяется как его номинальным напряжением, так и его номиналом отключения в уравнениях энергии, I*I*R*t и E*I*t .

Несколько лет назад у меня была возможность принять участие в эксперименте, в ходе которого мы сравнили работу двух предохранителей, оба с номиналом отключения 10 000 ампер, но с разным номинальным напряжением. Один был рассчитан на 250 вольт, другой на 600 вольт.

Мы устроили короткое замыкание (менее 0,1 Ом) и подали 480 вольт по проводу длиной примерно 5 футов от трансформатора опорной скребки. (Мы провели этот тест на объекте, принадлежащем местной электроэнергетической компании.)

При использовании предохранителя на 600 вольт единственным последствием применения 480 вольт было срабатывание предохранителя.

С другой стороны, при использовании 250-вольтового предохранителя из держателя предохранителя вырвалось три дюйма пламени, держатель предохранителя был разрушен, проводники платы испарились, а между проводниками платы со стороны нагрузки и другими не связанными проводниками платы возникла дуга. Кроме того, в соединениях проводов с испытуемым блоком были обнаружены признаки сильного искрения.

В случае 250-вольтового предохранителя, поскольку приложенное напряжение превышало номинальное, энергия, которую предохранителю необходимо было рассеять, в два раза превышала его номинальную. Сопротивление предохранителя не увеличивалось, а вместо этого пропускало энергию, которая в конечном итоге рассеивалась различными компонентами схемы.

При превышении номинального напряжения предохранителя предохранитель не уменьшает значение I до нуля. Эта неспособность предохранителя уменьшить ток до нуля означает, что электрическая энергия продолжает поступать на неисправность, и безопасность ситуации ставится под угрозу. (Обратите внимание, однако, что номинальное напряжение предохранителя связано с номинальным значением отключения предохранителя. Номинальное напряжение может быть превышено, но при этом обеспечить приемлемую работу предохранителя, когда предполагаемый ток в цепи намного меньше, чем номинал отключения предохранителя.

Один из производителей предохранителей предполагает, что номинальное напряжение предохранителя может быть превышено, если ожидаемый ток в цепи не более чем в десять раз превышает номинальный ток предохранителя. В общем, это

подходит для большинства вторичных цепей высокого напряжения в электронном оборудовании.)

Теперь у нас есть четвертый номинал предохранителя: номинал напряжения.

При выборе предохранителя необходимо учитывать большинство параметров предохранителя:

1) Текущий рейтинг.

2) Кривые ток-время.

3) Номинальный ток отключения.

4) Номинальное напряжение.

Из схемы мы знаем напряжение цепи, поэтому мы можем легко выбрать номинальное напряжение предохранителя.

Прежде чем выбрать номинал отключения, нам необходимо знать ожидаемый ток короткого замыкания цепи питания. К счастью, по крайней мере в Северной Америке для типовых цепей питания (120/240 В и 120/208Y) предполагаемые токи короткого замыкания не превышают 10 000 ампер; все предохранители, внесенные в список UL и сертифицированные CSA, включая предохранители 5 x 20 мм, рассчитанные на 125 В или 250 В, имеют номинальный ток отключения 10 000 ампер при 125 В. достаточные разрывные рейтинги.

Однако предохранители IEC 5 x 20 мм не имеют номинала отключения 10 000 ампер. Предохранители IEC 5 x 20 мм рассчитаны на 1500 или 35 ампер отключения.

(Будьте осторожны! Существует ДВА типа предохранителей 5 x 20 мм: некоторые предохранители 5 x 20 мм внесены в список UL в соответствии со стандартами UL, в то время как другие предохранители 5 x 20 мм признаны UL в соответствии со стандартами IEC. Предохранители х 20 мм имеют номинал отключения 10 000 ампер, в то время как одобренные UL предохранители 5 х 20 мм имеют номинал отключения 1 500 или 35 ампер.) Если цепи питания имеют предполагаемые токи короткого замыкания до 10 000 ампер, то какая польза от предохранителя IEC? С другой стороны, предохранители IEC использовались в течение многих лет и не имели истории вредных воздействий. Почему?

На конце нагрузки 2-метрового шнура питания 18 AWG максимальный ток ограничивается импедансом шнура питания, контактами вилки и розетки и другими контактными сопротивлениями проводки, а также импедансом проводки здания обратно к распределительному трансформатору, и размером (импедансом) распределительного трансформатора. Чтобы получить 10 000 ампер, суммарное сопротивление подающего и обратного проводников должно быть менее 12 мОм. Контактное сопротивление каждой клеммы провода составляет порядка 10 мОм при не менее чем 12 клеммах в цепи. Без учета индуктивности система имеет сопротивление 120 мОм, что ограничивает предполагаемый ток короткого замыкания до 1000 ампер.

(Я считаю, что индуктивность более значительна и ограничивает ток примерно до 100 ампер, но у меня нет доступных ссылок, чтобы доказать это прямо сейчас.)

Поскольку электропроводка практической установки ограничивает предполагаемый ток короткого замыкания примерно до 1000 ампер, номинальный ток отключения IEC 1500 ампер достаточен в большинстве случаев, и мы не видим признаков вредного срабатывания предохранителя.

Наконец, мы подошли к выбору номинального тока предохранителя и номинального тока кривой. Процесс выбора номинального тока предохранителя действительно довольно прост:

Во-первых, номинальный ток предохранителя должен быть больше нормального тока нагрузки.

Во-вторых, номинальный ток предохранителя должен быть меньше того тока, при котором происходит недопустимый нагрев в нагрузке.

Первая сложность связана с определением тока, при котором происходит недопустимый нагрев в нагрузке.

Вторая сложность связана с определением нормального тока как функции времени.

Посмотрим сначала на ток, при котором происходит недопустимый нагрев в нагрузке. Перегрев возникает в результате преобразования электрической энергии в тепловую, когда ток превышает нормальный ток. Поскольку мы имеем дело с энергией, а энергия включает измерение времени, мы имеем дело с током, превышающим нормальный ток в течение некоторого периода времени. То есть мы не имеем дело с кратковременными перегрузками по току — скажем, менее нескольких секунд. Такая короткая продолжительность, с практической точки зрения, обычно не дает энергии, достаточной для воспламенения. Итак, мы ищем неисправность, которая приводит к установившемуся значению сверхтока, вызывающему перегрев.

При поиске значения перегрузки по току в установившемся режиме, вызывающей перегрев, мы должны сначала определить те части, которые могут рассеивать мощность и, следовательно, могут перегреваться. Только те части, которые могут рассеивать мощность, могут перегреваться. Детали, рассеивающие мощность, включают резисторы, нагреватели, трансформаторы и полупроводники. Другие детали, такие как провода, соединители, сетевые фильтры, катушки индуктивности и переключатели, которые обычно не рассеивают мощность, будут рассеивать мощность в условиях неисправности. Неисправности как изоляции, так и компонентов схемы могут вызвать чрезмерное рассеивание мощности во всех этих типах деталей. Обратите внимание, что деталь, которая перегревается, не является неисправной.

С другой стороны, некоторые детали, в которых произошел внутренний сбой, будут рассеивать мощность из-за этого сбоя.

Конденсаторы и полупроводники обнаруживают неисправности, которые вызывают перегрев конденсатора или полупроводника. К счастью, такие неисправности находятся в диапазоне от 0,5 до 1 Ом и поэтому могут быть смоделированы с помощью резистора.

После того, как вы определите компоненты, которые могут рассеивать мощность, вы должны ввести неисправность, которая приведет к более или менее чрезмерному рассеиванию части в установившемся режиме. (Это делается либо с закороченным предохранителем, либо с предохранителем самого высокого номинала в держателе предохранителя.) Затем вы измеряете входной ток «условия отказа». Номинальный ток предохранителя должен быть меньше этого тока.

Неисправности, вызывающие недопустимый перегрев, не обязательно являются короткими замыканиями. На самом деле, короткое замыкание часто приводит к тому, что некоторые компоненты, рассеивающие мощность, такие как резисторы и полупроводники, немедленно выходят из строя без последующего перегрева.

Чаще неисправности, вызывающие недопустимый перегрев, имеют разомкнутую цепь, но имеют конечное сопротивление. Для цепей постоянного тока мы используем электронные нагрузки в качестве имитаторов неисправностей. Для цепей переменного тока подходящей нагрузкой является большой трансформатор 1:1, питаемый от большого регулируемого трансформатора. Выход трансформатора 1:1 подключен противофазно к сети переменного тока, подвергающейся перегрузке по току. Обе эти схемы дают непрерывно переменную нагрузку на тестируемую цепь. Этот процесс применим как к первичным, так и к вторичным цепям, а также к линейным и импульсным источникам питания. В некоторых случаях вам понадобятся как первичные, так и вторичные предохранители.

Во многих импульсных источниках питания части, которые могут выйти из строя, имеют относительно низкий импеданс или сопротивление. Например, прямое сопротивление диода мостового выпрямителя обычно составляет 1 Ом или меньше. Такие импедансы короткого замыкания приводят к очень высоким токам; в таких условиях значение номинального тока предохранителя не критично.

Однако обычно в первичной цепи импульсного источника питания имеется один силовой резистор. Это резистор в демпферной цепи. Часто он включается последовательно с конденсатором. Часто конденсатор подвержен короткому замыканию. В таком случае источник питания продолжает работать, но силовой резистор должен рассеивать избыточную мощность и может вызвать перегрев близлежащих материалов. Номинальный ток предохранителя следует выбирать на основе тока, возникающего при коротком замыкании снабберного конденсатора.

Как правило, для импульсного источника питания номинальный ток предохранителя следует выбирать при следующем подходящем токе, большем, чем максимальный входной ток коммутатора.

Для некоторых цепей — обычно маломощных цепей — разница между нормальным током и током короткого замыкания меньше приращения номинальных токов предохранителей. Трансформаторы мощностью 50 Вт и менее в условиях неисправности часто перегреваются без увеличения тока, достаточного для срабатывания предохранителя для защиты трансформатора. В таких случаях требуется термовыключатель.

Теперь давайте сначала рассмотрим задачу определения нормального тока как функции времени. Большинство нагрузок имеют токи включения, превышающие ток в установившемся режиме. Идеальным способом выбора предохранителя было бы измерение тока нагрузки в зависимости от времени от включения до установившегося состояния. Используя эту кривую, мы накладывали кривые-кандидаты на предохранители, пока не нашли кривую, которая везде, от включения до стационарного состояния, была чуть выше, чем кривая нагрузки.

У этой техники есть две основные проблемы. Во-первых, обычным средством выполнения измерений, зависящих от времени, является осциллограф. Осциллограф измеряет пиковые токи, а предохранитель реагирует на среднеквадратичные значения тока. Во-вторых, электронные нагрузки обычно нелинейны; то есть ток равен нулю в течение значительной части цикла напряжения. Это означает, что отношение пиков тока к среднеквадратичному значению не равно 1,41:1, как это было бы в случае линейной формы волны тока. Поэтому трудно связать измеренную времятоковую характеристику с времятоковой характеристикой предохранителя.

Поскольку все предохранители являются устройствами, работающими от тепловой энергии, типичные кривые время-ток предохранителя показывают 10-миллисекундный ток, который в 5-10 раз превышает установившийся ток. Типичные кривые время-ток с выдержкой времени или медленным предохранителем показывают 10-миллисекундный ток, который в 10-50 раз превышает ток в установившемся режиме.

Давайте теперь посмотрим на схемы «лома». Схема лома, с которой я знаком, представляет собой электронное короткое замыкание на выходных клеммах источника питания. Схема преднамеренно перегорает предохранитель, когда напряжение на выходе источника питания становится слишком высоким. Его назначение – защита ИС от катастрофического выхода из строя от высокого напряжения в случае короткого замыкания последовательного транзистора в цепи регулятора напряжения.

Мне немного неудобно намеренно создавать ситуацию перегрузки по току, но я не могу обосновать свою позицию инженерным объяснением. Если цепь ломика рассчитана на то, чтобы нести предполагаемый ток короткого замыкания цепи, то лом должен быть в порядке.

Еще один анекдот: Первоначальная схема лома работала как задумано. Затем была изменена схема схемы и перемещен SCA. В рамках изменений в схему был добавлен разъем, а сечение провода уменьшено. Когда последовательный транзистор закоротил, SCA сработал, но предохранитель не перегорел. Причина: слишком большое сопротивление было добавлено к цепи SCA с разъемом и меньшим проводом. В результате загорелась цепь ломика!

Некоторые предостережения. Имейте в виду, что в мире существует ДВЕ схемы номинальных значений предохранителей малого размера: (1) схема Северной Америки (читай UL и CSA) и (2) схема IEC. Чтобы получить одинаковую производительность в любой из схем, вам потребуется указать два разных номинала предохранителей: одно для предохранителя UL-CSA, а другое для предохранителя IEC. См. Таблицу 1.

Таблица 1: Текущие точки сертификации – Предохранители малых размеров

Имейте в виду, что предохранитель зависит от температуры; его рейтинги указаны для номинальных комнатных температур. Плавкий предохранитель должен быть физически расположен в оборудовании в месте, где есть небольшое повышение температуры. Или выберите больший номинальный ток, используя кривые снижения номинальных характеристик от температуры, предоставленные производителем.

Имейте в виду, что предохранитель зависит от температуры; кривые время-ток изменяются с физическим размером и, в пределах одного и того же физического размера, с конструкциями связей. Кривые время-ток не имеют постоянной формы в пределах типов предохранителей. Кривые также изменятся в результате теплоотвода различных видов держателей предохранителей.

Имейте в виду, что типичный «медленный» предохранитель имеет минимальное время срабатывания при 200 % номинального тока, в то время как «обычный» предохранитель не имеет минимального номинального времени срабатывания при 200 % номинального тока. «Медленный» предохранитель не перегорает менее чем за 5 секунд при 200% номинала до 3 ампер и не перегорает менее чем за 12 секунд при 200% номинале для предохранителей номиналом более 3 ампер; все остальные характеристики такие же, как у обычного предохранителя. См. рис. 1.

Имейте в виду, что форма входного тока большинства электронных продуктов нелинейна; чтобы измерить входной ток с целью определения номинала предохранителя, вы должны измерить ток с помощью измерителя истинного среднеквадратичного значения тока.

Что ж… Надеюсь, это поможет вам выбрать номинал предохранителя.

Ричард Нут – консультант по безопасности продукции, занимающийся безопасным проектированием, безопасным производством, сертификацией безопасности, стандартами безопасности и судебными расследованиями. Мистер Нут имеет степень бакалавра наук. в области физических наук Калифорнийского государственного политехнического университета в Сан-Луис-Обиспо, Калифорния. Учился по программе MBA в Орегонском университете. Он бывший сертифицированный следователь пожаров и взрывов.

Г-н Нут является пожизненным старшим членом IEEE, учредителем Общества инженеров по безопасности продукции (PSES) и директором Совета директоров IEEE PSES. Он был председателем технической программы первых 5 ежегодных симпозиумов PSES и был техническим докладчиком на каждом симпозиуме. Цель г-на Нута в качестве директора IEEE PSES состоит в том, чтобы изменить среду безопасности продукта, не руководствуясь стандартами, а ориентируясь на технические решения; дать инженерному сообществу возможность разрабатывать и производить безопасный продукт без необходимости использования стандарта безопасности продукта; ввести технику безопасности в качестве обязательного курса в учебные программы по электротехнике.

Предохранители и защита цепи | Grote Industries

Перегрузки по току

Перегрузка по току — это состояние, возникающее в электрической цепи при превышении нормального тока нагрузки. Двумя основными формами перегрузки по току являются перегрузки и короткие замыкания. Основная роль предохранителей и автоматических выключателей в цепи заключается в защите персонала и оборудования при возникновении опасных перегрузок по току.

Короткое замыкание

Короткое замыкание — это состояние перегрузки по току, при котором в цепь вводится аномальный низкоомный контур. Этот путь с низким сопротивлением обходит обычную нагрузку и может создавать чрезвычайно высокие токи (до 1000 раз превышающие нормальный ток при некоторых условиях). В нормальных условиях типичная цепь может быть описана законом Ома следующим образом:

Когда происходит короткое замыкание, создается ненормальный путь с низким сопротивлением, который вызывает увеличение тока цепи по мере уменьшения сопротивления цепи. Ток при коротком замыкании может превышать нормальный ток цепи в 1000 раз. Схема цепи короткого замыкания показана ниже:

Перегрузка

) настоящее. Состояние мгновенной перегрузки (также известное как «пусковой» ток) также может возникнуть, когда цепь впервые инициализируется из-за зарядки конденсатора и/или запуска двигателя. Схема цепи перегрузки показана ниже:

Параметры и критерии

Для выбора подходящего защитного устройства необходимо учитывать следующие параметры и критерии:

1. Каков нормальный рабочий ток цепи?

2. Какое рабочее напряжение?

3. Цепь переменного или постоянного тока?

4. Какова рабочая температура окружающей среды?

5. Используется ли устройство для защиты от короткого замыкания, защиты от перегрузки или и того, и другого?

6. Каковы ограничения по физическому размеру?

7. Должен ли предохранитель быть «заменяемым на месте»?

8. Есть ли проблема со сбросом?

9. Как я буду монтировать устройство?

10. Каковы соображения стоимости?

1. Каков нормальный рабочий ток цепи?

Для того, чтобы правильно выбрать номинал предохранителя, сначала необходимо знать установившийся ток полной нагрузки в цепи при температуре окружающей среды 20°C (68°F). Как только текущее значение определено, следует выбрать номинал предохранителя, равный 135 % от этого значения (до следующего стандартного значения).

Например, если расчетный нормальный установившийся ток составляет 10 ампер, то следует выбрать номинал предохранителя 15 А [10 ампер x 135 % = 13,5 ампер, следующий больший стандартный размер — 15 А].

Важно отметить, что если предохранитель предназначен для использования в среде с возможно очень высокой или низкой температурой окружающей среды, номинальный ток предохранителя должен быть значительно выше или ниже.

2. Какое рабочее напряжение?

Основное эмпирическое правило заключается в том, что номинальное напряжение предохранителя всегда должно быть выше, чем номинальное напряжение цепи, которую он защищает. Например, если напряжение в цепи составляет 24 В, то номинальное напряжение предохранителя должно быть выше 24 В (да… оно может быть 250 В… просто до тех пор, пока оно выше напряжения в цепи).

3. Цепь переменного или постоянного тока?

Существует два различных типа цепей переменного тока (переменного тока) и постоянного тока (постоянного тока). Переменный ток — это то, что вы обычно найдете в своем доме от электросети. Энергия переменного тока создается в основном движущимися машинами, такими как генераторы, и передается через электрическую сеть. Мощность постоянного тока обычно используется в электронных и автомобильных приложениях. Энергия постоянного тока обычно создается в результате химической реакции (как батареи и солнечные элементы генератора переменного тока) или преобразуется в энергию переменного тока с помощью источников питания переменного тока в постоянный. При питании от переменного тока ток и напряжение колеблются вперед и назад. Это колебание способствует быстрому срабатыванию предохранителя. С другой стороны, мощность постоянного тока не колеблется, поэтому предохранитель должен найти другие способы самоочистки при открытии.

Из-за этих различий некоторые предохранители разработаны специально для использования в устройствах постоянного тока (например, автомобильные предохранители). Некоторые предохранители с номиналом переменного тока могут использоваться в приложениях постоянного тока, однако в этих случаях может иметь место снижение номинальных значений напряжения.

4. Какова рабочая температура окружающей среды?

Температура окружающей среды — это причудливое название «наружного воздуха», окружающего предохранитель. Обычно предохранители тестируются в «лабораторных условиях» агентствами по безопасности, такими как UL и CSA. Лабораторные условия почти всегда устанавливаются на уровне 20°C или 77°F. К сожалению, большинство условий реального мира не такие, как в лаборатории.

Плавкие предохранители являются термочувствительными устройствами, что означает, что они потребляют тепло (за счет сверхтока) для расплавления плавкого элемента внутри предохранителя. Чем больше тепла… тем быстрее расплавится плавкий элемент… чем меньше тепла… тем больше времени потребуется для расплавления плавкого элемента.

Если предохранитель будет подвергаться воздействию температуры выше 20°C, то необходимо увеличить силу тока предохранителя, чтобы компенсировать более высокую температуру (во избежание «ложного срабатывания»). Аналогичным образом, если предохранитель будет использоваться при более низкой температуре, необходимо уменьшить силу тока предохранителя (иначе он может никогда не открыться).

Эмпирическое правило заключается в том, что на каждые 20°C повышения или понижения температуры номинал предохранителя должен повышаться или понижаться на 10–15 %.

Пример изменения номинала предохранителя при более высоких температурах окружающей среды:

Нормальный ток полной нагрузки: 1 А более высокий стандартный номинал)

Температура окружающей среды: 65°C

Повторный номинал: 2 А (130 % от нормального номинала предохранителя)

И наоборот, если предохранитель предназначен для использования в условиях экстремально низких температур, его номинал должен быть ниже, чем в нормальных условиях. Пример изменения номинала предохранителя при более низких температурах окружающей среды:

Нормальный ток полной нагрузки: 1 А

Нормальный номинал предохранителя: 1,5 А (135% тока полной нагрузки соответствует следующему более высокому стандарту) рейтинг)

Температура окружающей среды: -15°C

Изменение номинала: 1,2 А (70 % нормального номинала предохранителя перенесено на следующий более высокий стандартный номинал предохранителя)

5.

Если устройство используется для защиты от короткого замыкания, предохранитель или автоматический выключатель должен быстро прерывать неисправность (обычно менее 4 миллисекунд), чтобы обеспечить максимальную защиту оборудования и персонала.

Если предохранитель или автоматический выключатель предназначен только для защиты от перегрузок, то он может гораздо медленнее реагировать на перегрузку по току – секунды или даже минуты по сравнению с миллисекундами…

Все предохранители в той или иной форме обеспечивают как защиту от короткого замыкания, так и защиту от перегрузки, тогда как многие автоматические выключатели, однако, предназначены ТОЛЬКО для защиты от перегрузки и не имеют возможности защиты от опасных коротких замыканий.

6. Каковы ограничения по физическому размеру?

Во многих случаях предохранитель или автоматический выключатель необходимо установить в месте с ограничениями по физическим размерам. Именно по этой причине производители предохранителей и автоматических выключателей создали широкий выбор компонентов с различными физическими размерами. Однако, как правило, есть компромиссы, которые инженер должен учитывать.

Вообще говоря, чем меньше размер предохранителя, тем меньший ток и/или характеристики могут быть у предохранителя или автоматического выключателя. Например, сверхминиатюрный предохранитель может быть ограничен 15 А, тогда как более крупный предохранитель со стеклянной трубкой размером 1/4″ x 1 1/4″ может выдерживать до 40 А.

Кроме того, несмотря на то, что предохранитель может быть меньше, соответствующий держатель предохранителя может быть значительно больше, что добавляет удобства.

7. Должен ли предохранитель быть «заменяемым в полевых условиях»?

Предохранители предназначены для размыкания цепи при возникновении перегрузки по току; будь то короткое замыкание или перегрузка. Инженер должен принять решение о том, можно ли заменить предохранитель в полевых условиях.

Основной причиной замены плавких предохранителей является простое удобство для конечного пользователя в восстановлении работоспособности своего оборудования. Причины отказа от сменного поля плавких предохранителей двоякие: 1. Для производителя может быть значительно дороже включение держателя плавкого предохранителя по сравнению с непосредственной пайкой предохранителя в печатной плате или на ней. 2. Производитель может не хотеть, чтобы конечный покупатель имел доступ внутрь оборудования для замены предохранителя из соображений ответственности. Это особенно верно, когда причиной проблемы было короткое замыкание. 3. У производителя может быть некоторый «запланированный устаревание» своих деталей, и он может захотеть заменить всю печатную плату, а не заменять только предохранитель.

8. Есть ли проблема со сбросом?

В распоряжении инженера имеются одноразовые предохранители и предохранители сбрасываемого типа. Оба типа предохранителей обеспечивают защиту от перегрузок. Самовосстанавливающиеся предохранители ограничены схемными приложениями, обеспечивающими 14 ампер (при 12 В) и даже меньший ток при более высоких напряжениях. Автоматические выключатели также могут обеспечивать возможность сброса и могут варьироваться от 1 до 300 А.

Одноразовые предохранители соответствуют их названию. Как только они призваны действовать, внутреннее звено плавится, и предохранитель необходимо заменить. Просто потому, что предохранитель был заменен, в цепи все еще может быть короткое замыкание или перегрузка, которые также могут привести к срабатыванию недавно замененного предохранителя. Прежде чем заменить перегоревший предохранитель на новый, следует позаботиться об устранении любой проблемы, которая могла возникнуть, когда перегорел предохранитель.

9. Как будет монтироваться предохранитель?

Одним из наиболее важных аспектов, который необходимо выполнить, является установка предохранителя в цепи. Есть несколько доступных вариантов:

1. Прямая пайка: в этом методе предохранитель впаивается непосредственно в печатную плату (PCB) или на нее. Недостатком этой конструкции является отсутствие деталей, заменяемых в полевых условиях, что подробно обсуждалось в предыдущем разделе, но стоимость может быть значительно снижена с помощью этого метода монтажа.

2. Зажимы для предохранителей. Зажимы для предохранителей относительно недороги и допускают замену в полевых условиях. Зажимы предохранителей обычно устанавливаются на печатной плате, поэтому любая попытка замены предохранителя потребует от конечного пользователя вскрытия оборудования. Кроме того, извлечение предохранителя из зажима предохранителя без отключения источника питания может привести к поражению электрическим током при прикосновении к предохранителю. Зажимы для предохранителей доступны для всех «трубчатых» предохранителей, а также для микропредохранителей. Обычно предохранительные зажимы рассчитаны на номинальный ток 20 А (также доступны на 30 А). Зажимы предохранителей, как правило, не перечислены и не признаны никакими агентствами по безопасности.

3. Держатели предохранителей, монтируемые на панели: Держатели предохранителей, монтируемые на панели, обеспечивают легкий доступ для конечного пользователя для замены предохранителя в полевых условиях. Держатель предохранителя, монтируемый на панель, является ударобезопасным, что означает, что предохранитель безопасно извлекается при снятии крышки держателя предохранителя, что предотвращает возможность поражения электрическим током. Держатели предохранителей обычно тестируются и утверждаются агентствами по безопасности, такими как UL и CSA. Держатели предохранителей обычно доступны до 30А.

4. Блоки предохранителей: Блоки предохранителей аналогичны зажимам предохранителей, однако их не нужно устанавливать на печатной плате. Доступ к предохранителям, установленным в блоках плавких предохранителей, обычно возможен только после открытия части оборудования, что может привести к поражению электрическим током, если оборудование не отключено от источника питания. Блоки предохранителей — один из немногих способов установки предохранителей большой силы тока.

5. Встроенные держатели предохранителей. Встроенные держатели предохранителей обычно используются как часть жгута проводов в сборе или там, где нет поверхности для крепления держателя предохранителя другого типа. Встроенные держатели предохранителей обычно доступны до 100 А в приложениях с более низким напряжением и до 30 А в приложениях с более высоким напряжением.

10. Каковы соображения стоимости?

Стоимость может варьироваться в несколько раз в зависимости от размера, производительности и способа установки предохранителя. Вообще говоря, чем больше предохранитель; больше всего это будет стоить (из-за более высоких материальных затрат на изготовление взрывателя). Рабочие характеристики конкретного предохранителя также являются важным фактором стоимости. Низковольтный автомобильный предохранитель может иметь небольшую стоимость по сравнению со сверхскоростным предохранителем на 500 В с керамической трубкой, рассчитанным на 10 А. Одобрения агентства по безопасности также увеличивают общую стоимость предохранителя. Одна из самых больших затрат на предохранитель — это держатель предохранителя. Типичный держатель предохранителя для монтажа на панели может стоить во много раз больше, чем сам предохранитель.

Таблица классификации предохранителей UL — Электрические ссылки

Главная страница › Поддерживать › Ресурсы › Электрические ссылки › Электрические столы › Классификация предохранителей UL

Л	ЗАДЕРЖКА ВРЕМЕНИ	200 000	600*	200 — 6000 601 — 4000 200 — 2000	КЛПК КЛЛУ НРС	KRPC KLU нет данных	н/д LCL н/д
РК1***	ЗАДЕРЖКА ВРЕМЕНИ	200 000	250 600	¹ /10 — 600	ЛЛНРК ЛЛСРК	ЛПНРК ЛПСРК	ЛЕНРК ЛЛСРК
РК1***	БЫСТРОДЕЙСТВУЮЩИЙ	200 000	250 600	1 — 600	КЛНР КЛСР	КТНР КТСР	НЦЛР СЦЛР
РК5	ЗАДЕРЖКА ВРЕМЕНИ	200 000	250	35 — 600	ФЛНР-ID	ФРНР	ЕСНР
РК5	ЗАДЕРЖКА ВРЕМЕНИ	200 000	250	¹/10 — 600	FLNR	ФРНР	ЕСНР
РК5	ЗАДЕРЖКА ВРЕМЕНИ	200 000	600	¹/10 — 600	FLSR и FLSR-ID IDSR	ФРСР	ЕССР
Т	БЫСТРОДЕЙСТВУЮЩИЙ	200 000	300** 600	1 — 1200 1 — 1200	JLLN** JLLS	JJN JJS	сомони сомони
Дж	ЗАДЕРЖКА ВРЕМЕНИ	200 000	600	⁸/10 — 600	JTD и JTD-ID	LPJ	ЙДЛ
Дж	БЫСТРОДЕЙСТВУЮЩИЙ	200 000	600	1 — 600	JLS	JKS	JFL
CC	ЗАДЕРЖКА ВРЕМЕНИ	200 000	600	¹ /10 — 30 ¹ /5 — 30	KLDR CCMR (ранее KLMR)	FNQR LPCC	HCTR EDCC
СС	БЫСТРОДЕЙСТВУЮЩИЙ	200 000	600	¹ /10-30	КЛКР	КТКР	ХКЛР
CD	ЗАДЕРЖКА ВРЕМЕНИ	200 000	600	35 — 60	CCMR	LPCC	EDCC
Г	ВРЕМЯ-ЗАДЕРЖКА	100 000	480*	¹/2 — 60	СЛК	СК	СЕК
К5	БЫСТРОДЕЙСТВУЮЩИЙ	50 000	250 600	1 — 600	НЛП НЛП	НЕТ НЕТ	КОН КОС
Н	ЗАМЕНЯЕМЫЕ ПРЕДОХРАНИТЕЛИ БЫСТРОДЕЙСТВУЮЩИЕ	10 000	250 600	1 — 600	РЛН РЛС	РЭН РЕС	ЕРН ЕРС
* LDC с номинальным напряжением 600 В переменного/постоянного тока JLLN Class T внесен в список UL на 300 В * Предохранители класса RK1 имеют сверхбыструю очистку 9. Навигация по записям Для чего нужен кшм: Кривошипно-шатунный механизм, КШМ Подзарядка автомобильного аккумулятора: купить, продать и обменять машину Найти: Рубрики Двигател Двигатель Движок Масло Мкпп Обзор Покраска Радиатор Разное Ремонт Совет Советы Трансмисс Трансмиссия Тюнинг Как купить шины? \| Шины для мини-погрузчиков \| Шины для вилочных погрузчиков \| Шины для фронтальных погрузчиков \| Контакты \| Карта сайта Copyright © 2008-2012 pkfst.ru - Шины (пневматические, цельнолитые) для спецтехники: минипогрузчиков, фронтальных авто-погрузчиков, экскаваторов Создание и продвижение продающих сайтов - [email protected] Карта сайта
