Реле поворотов ВАЗ 2107: неисправности и замена (Видео)

Главная » Электрооборудование Ваз 2107

Электрооборудование Ваз 2107

Сигналы поворота предназначены для информирования других участников движения о предстоящем маневре. В случае их неисправности сильно возрастает вероятность ДТП при маневрировании. Самая распространенная причина такой поломки — не работающее реле поворотов ВАЗ 2107. ПДД запрещают эксплуатировать автомобиль с неисправными световыми сигналами, поэтому при обнаружении такой неисправности необходимо устранить ее в кратчайшие сроки. Эту работу могут выполнить специалисты СТО.

Однако замена реле поворотов — достаточно простая и не очень трудоемкая операция, доступная даже в “полевых условиях”. Поэтому знание об устройстве и методе замены реле поворотника ВАЗ 2107 не будет лишним для владельцев “семерки”.

Содержание

1. Реле поворотов ВАЗ 2107
2. Неисправности сигналов поворотов ВАЗ 2107
3. Расположение реле поворотов ВАЗ 2107
4. Замена реле поворотников ВАЗ 2107

Реле поворотов ВАЗ 2107

В отличие от остальных световых приборов, указатели поворотом работают прерывисто, мигают. За работу указателей отвечает специальное устройство — реле поворотников ВАЗ 2107. Кроме обеспечения мигания ламп, реле выполняет сигнальную функцию. Оно оповещает о работе сигналов поворота звуковыми сигналами — щелчками.

Сначала на автомобилях ВАЗ устанавливалось тепловое реле, в котором контакты замыкались (размыкались) нихромовой струной, которая нагревалась и остывала за счет проходящего через нее тока. В более поздних моделях, к которым относится “семерка”, используется реле с электронной схемой и электромагнитом. Частота мигания ламп указателей поворотов определяется настройками электронной схемы. Такая конструкция имеет меньше движущихся деталей и контактов, поэтому более надежна.

Устройство также выполняет функцию реле аварийки ВАЗ 2107, заставляя мигать лампы при включении аварийной сигнализации.

Главный признак неисправности — неработающие указатели поворотов. Однако, причина может заключаться не только в реле. Вариантов поломки несколько:

• Лампы поворотов постоянно горят, не мигают. Это говорит о неисправности электромагнитно части реле поворотников ВАЗ 2107 — контакты застряли в замкнутом положении и не размыкаются. Это может быть как пригорание контактов электромагнитного реле, так и выход из строя электронной схемы реле поворотов. Независимо от конкретной причины, выход один — замена реле поворотов ВАЗ 2107.
• Лампы мигают слишком медленно или быстро. Причина может быть как в электронной части реле поворотов, так и несоответствии тока потребления ламп номинальному. Если одна из ламп перегорела или установлены лампы, потребляющие меньший ток, то повороты станут мигать чаще, чем необходимо. Такое же явление происходит, если оборван провод, идущий к одной из ламп, или окислен патрон или цоколь лампы. Аналогичное явление происходит при установке светодиодных ламп вместо ламп накаливания. При установки более мощных ламп частота мигания уменьшается. Если все лампы исправны и неисправность проявилась не после замены ламп, причина кроется именно в реле поворотов или плохих контактах в цепи питания ламп.
• Лампы указателей поворотов не горят. Причина неисправности может быть в поломанном переключателе поворотов, сгоревшем (неисправном) реле поворотов, в обрыве цепи или в перегоревшем предохранителе. Проверку лучше начинать с последнего

Расположение реле поворотов ВАЗ 2107

В зависимости от типа питания двигателя (карбюратор или инжектор), реле может располагаться за приборной панелью или в монтажном блоке, находящемся под капотом. Конструкция реле одинакова на всех модификациях ВАЗ 2107, но порядок процедура замены отличается в зависимости от места установки.

Замена реле поворотников ВАЗ 2107

Конструкция реле не предусматривает возможности его ремонта. При обнаружении неисправности необходимо выполнить замену детали.

Если реле находится в монтажном блоке, для его замены достаточно выполнить простые действия:

• открыть крышку монтажного блока;
• поддеть отверткой и извлечь старое реле;
• установить новое реле;
• закрыть крышку монтажного блока.

[tip]Если реле находится за приборной панелью, заменить его намного сложнее. Во избежание замыкания лучше отсоединить провод “массы” от аккумулятора. Замена реле поворотников выполняется следующим образом:[/tip]

• Открутить и снять кнопку (рукоятку) счетчика суточного пробега.
• Демонтировать декоративные ручки с рычагов управления отопителем салона.

• Снять декоративную заглушку с самореза крепления приборной панели.
• Выкрутить саморез.
• Отщелкнуть крепления приборной панели, поддев ее отверткой.
• Отщелкнуть колодки проводов с панели приборов.
• Вручную открутить трос спидометра.
• Демонтировать приборную панель.
• Отстыковать клеммы проводов от реле поворотом.
• Открутить гайку крепления реле.
• Подключить клеммы проводов
• Установить реле на место и затянуть гайку крепления.
• Подключить клеммы проводов к приборной панели.
• Прикрутить к приборной панели трос спидометра.
• Установить панель на место, защелкнув крепления.
• Закрутить саморез, фиксирующий приборную панель.
• Установить декоративные ручки на рычаги управления отопителем.
• Прикрутить рукоятку счетчика суточного пробега.
• Установить декоративную заглушку на саморез.



После этого необходимо подключить провод массы к АКБ. Замена реле поворотников на этом завершена.

Как работает реле поворотов

Расположенные по бокам авто световые сигналы оповещают других о будущих маневрах автомобиля. Знания о том, как работает реле поворотов поможет решить проблемы, возникающие с этим устройством.

Принцип работы реле указателей поворотов

Поворотники – это один из механизмов световой сигнализации. Это парное устройство располагается по обе стороны автомобиля:

• В виде секций в передних и задних фарах
• Отдельными лампочками на передних крыльях
• Вмонтированными во внешние зеркала заднего вида

В отличии другой светотехники, указатели поворотов светят прерывисто и загораются синхронно по всей стороне. Задействуются они движением рычага под рулевым колесом. Аварийная сигнализация включает внешние лампочки-указатели по всему авто.

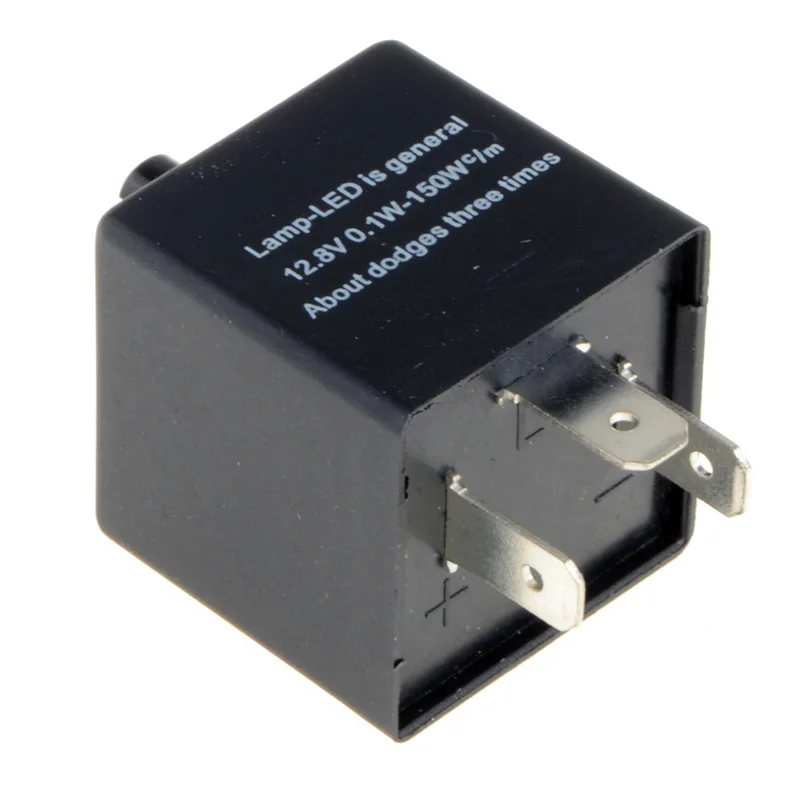

Реле поворотов – это электронной прибор, организовывающий весь процесс. Работа поворотников независимо от типа ламп (светодиодные, галогеновые или накаливания) в огромной мере зависит от этого устройства. Оно отвечает сразу за несколько функций:

• Создает прерывистый сигнал в лампах
• Выводит мигающий огонек в виде зеленой горизонтальной стрелки на приборную панель
• Издает характерные щелчки (или другие звуки), которые дают водителю знать о том, что включены поворотники
• Задействует все лампы при включенной аварийке

Реле поворотов принцип работы основан на прерывании электрической цепи. Заряд от аккумуляторной батареи постоянно поступает на лампочки, поэтому без электроприбора они бы просто горели. Мигание обеспечивается благодаря периодическому прекращению подачи электричества. Реле поворотов устройство изначально было электромагнитное-тепловое, позже ему на смену пришло электронное.

Электромагнитно-тепловой датчик – это предельно простое и надежное техническое решение. Сегодня такое можно встретить в авто 1980-х годов производства. Конструкция представляет собой металлический корпус, внутри которого находится сердечник с медной обмоткой. По бокам от него – контактные группы и якорьки, к одному из которых ведет нихромовая нить. Электрическая схема реле прерыватель указателя поворотов представляет собой последовательность «нить – резистор – обмотка – источник света». При прохождении тока через нитку, она нагревается и растягивается, отводя якорек в сторону. В этот момент в обход резистора на лампочку идет максимально допустимый ампераж и она ярко светится. Остыв, нитка сжимается и прерывает цепь – поворотник тускнеет, даже почти гаснет. Характерный звук в виде глухих щелчков издается небольшим якорем, когда он замыкает и размыкает сеть.

Реле поворотов устройство в современных авто

Основной элемент электромагнитного агрегата – это нить из нихрома. Ее физические характеристики меняют силу тока, идущего на указатель. В электронном приборе такую функцию выполняет так называемый ключ. По своей сути – это микросхема с транзисторами, цепью управления и задающим генератором. При подаче напряжения, этот генератор издает импульсы на контактное устройство. В результате заряд на обмотку либо поступает, либо нет. Это все происходит с частотой от 60 до 120 импульсов в минуту.

В электронных реле поворотников схема работы практически вечная. Она не подвержена влиянию внешних факторов, перепаду температур и износу. Чего не сказать про устаревшую технологию. Основанный на растягивании нихромового волокна механизм по определению зависит от условий окружающей среды. После длительного простоя, от высокой влажности или низких температур агрегат может перестать функционировать. Нитка со временем теряет свои свойства и не выполняет возложенную на нее задачу.

Поэтому и происходят неисправности реле поворотов старого образца, отражающиеся на способности автомобилиста безопасно управлять транспортным средством. Но проблемы случаются и с новыми технологиями.

Возможные поломки

Есть несколько признаков того, что аппарат перестал выполнять свои задачи:

• Частота мигания изменилась в сторону увеличения или уменьшения – это может быть вызвано установкой нештатных источников света, которым требуется большие или меньшие параметры тока. Если же штатные светодиоды стали себя так вести внезапно, то проблема заключается в электроцепи и реле в частности.
• Поворотники вообще прекратили загораться – есть две причины такого явления: перегорели лампы или обрыв в подаче энергии
• Лампочки постоянно светятся что при включенном положении, так и при нажатой кнопке «аварийки» – это явный признак неисправности реле поворотов

Эксплуатация такого транспортного средства категорически запрещена Правилами дорожного движения. Если же событие приключилось в пути, то водитель обязан оповещать окружающих о планирующихся маневрах с помощью левой руки, высунутой из окна. Хоть выход из строя электроприбора и не влияет на ходовые характеристики авто, устранять поломку нужно.

Ремонт

Чтобы устранить неполадки светового сигнала, необходимо не просто знать, как работает реле поворотов, но и где оно находится. Для удобства автопроизводители размещают агрегат на щитке с предохранителями под торпедо со стороны руля. На крышке блока обычно нарисовано схематическое расположение всех элементов. Найдя реле нужно выяснить, как его извлечь. Обычно оно держится в гнезде с помощью контактов и освобождается с посадочного места с небольшим усилием.

Ремонтировать прибор сегодня не является крайней необходимостью. Во-первых, для восстановления прерывателя потребуются знания в области электротехники, а во-вторых – понадобятся специальный инструмент и замысловатая доработка заводского изделия. Вариантом попроще выглядит просто купить новое изделие, тем более стоит оно немного и найти его не трудно.

Есть три способа как выбрать реле поворотов:

• По вин-коду
• Согласно марке, модели и года выпуска
• По маркировке на реле

Найти необходимый товар в Украине можно на любом авторынке или на разборке. Перед выездом первым делом следует проверить функциональность изделия включив «аварийку» или повернув рычаг. Если все светиться как нужно, то можно смело отправляться в дорогу.

расположение и назначение. Запчасти на ВАЗ-2110

Автомобиль оснащается световыми приборами, которые необходимы для безопасного передвижения на дороге и езды в темное время суток. Поворотники — это один из самых важных световых сигналов. Служит для обозначения при перестроении, а также включения аварийной сигнализации. Довольно часто из строя выходит реле поворотов ВАЗ-2110. Случается это по различным причинам, о чем и поговорим в данной статье.

О предохранителях и реле

Машина оснащается блоком предохранителей, в котором они установлены в большом количестве. Каждый из них отвечает за тут или иную функцию. Если перегорает плавкий предохранитель, то поворотник или свет может не работать. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно эти.

Плавкий предохранитель используется для защиты от перегрузок. Если в цепи возникают проблемы, скажем слишком высокое напряжение, то перегорает предохранитель. Следовательно, на нем цепь замывается, а напряжение не поступает дальше. Получается, тот же поворотник не будет функционировать без предохранителя, что вполне логично.

Где находится реле поворотов на ВАЗ-2110

Если не работает поврототник, то первое что нужно сделать — проверить блок предохранителей, так как именно там зачастую кроется причина. Мог банально перегореть предохранитель или вышло из строя реле, что случается реже, но все же бывает.Найти на «десятке» этот блок довольно просто, он распологается рядом с рычагом открывания капота. Реле-прерыватель располагается в гнезде К-3. Он отвечает за функционирование поворотников и аварийной сигнализации. Сгоревший предохранитель найти предельно просто, обычно определяется визуально и меняется на новый. Тут нет ничего сложного. Если же проблемы с реле, то и его в большинстве случаев нет смысла ремонтировать. Куда проще купить новое и быть уверенным, что оно не откажет в близжайшее время.

Неисправности и их устранение

Есть несколько способов понять, что с реле творится неладное. Во-первых, обратите внимание на частоту щелчков реле. В случае перегорания одной из лампочек реле будет моргать в два раза быстрее. Когда нет вообще никакого сигнала, то стоит проверить проводку, возможно, дело в ней. Виновником также может быть и предохранитель.Поиск неисправности необходимо начинать с состояния электрической цепи. Обусловлено это тем, что окисленный контакт или короткое замыкание ведут к отсутсвию сигнала или повышенному напряжению. Просто так предохранители и реле не перегорают, поэтому проблема чаще всего именно в проводке. Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке. Дальше ставим новую деталь, и все должно заработать.

Вкратце о состоянии проводки

Обычно автомобиль эксплуатируется длительное время без какого-либо обслуживания в плане электрики. Перегоревшие лампочки и предохранители меняются, а провода остаются без обслуживания. Тем не менее, это неправильно. Необходимо периодически осуществлять чистку окислившихся контактов и менять переломленные провода или, в крайнем случае, паять их. Это позволит обеспечить надежный сигнал и длительную работу электронных приборов автомобиля.

Если же деталь уже вышла из строя, то сначала нужно определиться, какое реле поворотов на ВАЗ-2110 установлено. Проще всего взять старое и пойти с ним в магазин. Хотя обычно достаточно попросить релешку на «десятку», и продавец даст вам нужную деталь. Но лучше все же перестраховаться.

Покупай качественные запчасти на ВАЗ-2110

Нередко приобретение откровенной «китайщины» приводит к поломкам. Это не так относится к предохранителям и реле, как к запчастям ходовой части и систем двигателя. Именно поэтому настоятельно рекомендуется приобретать з/ч в специализированных магазинах для классики. Можно делать заказ через Интернет, что позволяет самому выбрать производителя и сроки доставки.

Конечно, это больше касается иномарок, на которые не в каждом магазине найдешь запасные части. Но бывает, и на «десятку» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110 как реле и предохранители стоят копейки, и не нужно на этом экономить. Всегда имейте с собой запасные плавкие предохранители.

Если дело не в реле

Случается и так, что обычная замена предохранителей не помогает. Проводку проверили, реле заменили, а все равно ничего не работает. В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где припой контактов слабо держится. Из-за этого могут перестать работать поворотники. В этом случае необходимо снять подрулевой переключатель, найти неисправные контакты и перепаять их. Сложного тут ничего нет, важно лишь умение обращаться с паяльником. Если щелкает реле поворотов ВАЗ-2110 при его включении, значит система исправна. Сам же подрулевой переключатель обойдется вам гораздо дороже, поэтому осторожней при его демонтаже и установке, старайтесь не повредить соединения и контакты.

Несколько важных деталей

Самая досадная ситуация — это когда выходит из строя весь блок предохранителей. В этом случае его можно попытаться реанимировать. Для этого его нужно снять и разобрать. Проверить целостность всех контактов и плат. При необходимости перепаять поврежденные участки. Но когда такой возможности нет, проще его купить. Главное — не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля. Блок старого образца на новый поменять не выйдет, и наоборот тоже не получится. В этом случае также желательно взять с собой всю запчась в магазин, чтобы не оказаться в дураках.

Как вы видите, определить где находится реле поворотов на ВАЗ-2110, достаточно просто. Для этого нужно просто внимательно посмотреть представленную в данной статье схему. Она наглядно показывает место его расположения.

Логичное завершение

Если вы не ищете простых путей, можно попробовать разобрать само реле и проверить что в нем не так. Может быть, подвижная пластина закисла или же контакт отошел. Так как деталька маленькая, нужно быть очень осторожным и ничего не погнуть. Используя небольшой паяльник, а также мелкозернистую наждачную бумагу, можно привести реле в чувство и при этом получить драгоценный опыт по ремонту.

Замена реле поворотов ВАЗ-2110 выполняется достаточно просто и быстро. Сложного нет совершенно ничего, поэтому имеет смысл такие работы выполнять самостоятельно. Это не требует от вас знаний по электротехнике. Само по себе реле может «глючить», если подходит его время. Когда появились первые признаки неисправности, такие как периодический отказ реле, измененная частота щелчков и т.п., лучше запастись запасной частью заранее. Так вы сможете при необходимости сразу выполнить замену реле поворотов ВАЗ-2110.

Реле указателя поворота 🏎️ Почему нужно относиться к этому серьезно

Реле указателя поворота или аварийная сигнализация во всех автомобилях управляются мигалкой. Эту мигалку обычно называют реле. Мигалка — это просто электрический компонент, который работает как переключатель, позволяющий включать и выключать свет. Они выпускаются разной формы, размера и дизайна в зависимости от конкретной модели вашего автомобиля.

В процессе подачи тока на реле внутренняя цепь замыкается и размыкается, что приводит к щелчку, который мы обычно слышим при работе реле. Это также позволяет мигать реле указателей поворота или аварийной сигнализации.

Это самые простые узлы автомобиля как по конструкции, так и по эксплуатации. Мигалки являются важным устройством в вашем автомобиле. Это обеспечивает плавное вождение и эффективную связь с другими автомобилистами на дороге. Без него ваша безопасность и безопасность других автомобилистов могут быть поставлены под угрозу. Не будет эффективной связи с другими автомобилистами на дороге.

Очевидно, что когда эти компоненты выходят из строя, они проявляют определенные симптомы, которых достаточно, чтобы предупредить вас о необходимости предпринять необходимые шаги для их немедленного устранения. Устранение неисправности реле поворотников не такая уж сложная задача.

Может проявляться неисправность реле указателей поворота; быстро мигает, постоянно горит или не горит вообще. Хорошо, что эта неудача часто указывает на две вещи; плохая мигалка или перегоревшая лампочка.

Когда сигнал реле поворота мигает так быстро, это может указывать на неисправную лампочку. Если он вообще не мигает, возможно, необходима замена. Реле поворотников легко заменить, да и починить не так дорого.

Содержание этой статьи влечет за собой;

• Что это
• Типы
• Как это работает
• Симптомы
• Диагностика
• Поиск и устранение неисправностей
• Замена

Что такое Реле указателя поворота дорога намерения автомобиля избегать крутых неожиданных поворотов, которые могут привести к столкновениям. Водитель может заранее указать другим автомобилистам направление, в котором машина повернет.

Для эффективной работы этого компонента необходимо наличие источника питания, который позволяет мигать реле указателя поворота. Мигание включается компонентом, называемым сигнальным реле. Реле указателей поворота управляются мигалкой. Именно эту мигалку еще называют реле.

Вспышка также является частью этой электрической системы. Это помогает контролировать, когда система мигает и выключается. Реле указателя поворота выпускается в различных формах, размерах и конструкциях в зависимости от потребностей вашего автомобиля.

Типы реле указателей поворота

Существует четыре различных типа реле указателей поворота. Они варьируются от традиционных, которые обычно использовались в старых моделях автомобилей, до более сложных современных типов, используемых в современных автомобилях.

Механические

Механические реле указателей поворота представляют собой механические переключатели, которые переключают питание для включения лампы указателя поворота с помощью биметаллической металлической полосы и нагревателя. Они в основном используются в старых моделях автомобилей. В основном они полагаются на нагреватель и биметаллическую пластину.

Электронный

В основном используются в современных автомобилях без механических сигнальных частей. Мигалка обычно измеряет величину тока, который течет к лампе реле указателя поворота. В случае, если потребляемый ток попадает в заданный ожидаемый диапазон, механизм синхронизации и транзистор включают и выключают питание, чтобы зажечь сигнальную лампочку.

Электронные мигалки издают слышимый щелчок, напоминающий один из старых механических блоков, чтобы напомнить водителю о включенном указателе поворота.

Тепловое реле

Тепловое реле указателя поворота представляет собой импровизированную версию механического сигнального реле. Биметаллическая пластина содержит электрический контакт и имеет слегка изогнутую форму, когда не включена.

Когда водитель включает этот тип указателя поворота, питание проходит через нагреватель указателя поворота, а затем через лампу указателя поворота.

Поскольку нагреватель представляет собой провод с высоким сопротивлением, тока, протекающего через лампочку, недостаточно для их зажигания. Ток, протекающий через нагреватель, достаточен для нагрева биметаллической полосы, когда биметаллическая полоса нагрета, она меняет форму и распрямляется.

Это когда контакт соприкасается, и полный ток течет, чтобы включить сигнальные лампочки, заставляя их загореться.

После включения ток идет в обход нагревателя, и он отключается. Это заставляет биметаллическую полосу охлаждаться и возвращаться к своей изогнутой форме. Щелчок биметаллической пластины и вызывает щелкающий звук.

Твердотельное реле

Твердотельное реле указателей поворота также используется в большинстве современных автомобилей. Они используют цифровую технологию, которая активируется с помощью компьютерных чипов.

Когда активация реле указателей поворота происходит с помощью полупроводниковой мигалки, количество произведенного тока проходит через полупроводниковую микросхему синхронизации, заставляя ее активировать, прерывать и восстанавливать поток к лампам указателей поворота с помощью транзистора .

Это мигание имитирует тепловое мигание. Они также имитируют звук, издаваемый тепловыми мигалками, чтобы дать водителю звуковой сигнал о том, что реле указателя поворота работает.

Как работает реле указателя поворота

Указатель поворота требует электропитания для включения сигнальных ламп. Эта система защищена предохранителем в распределительной коробке питания, поэтому на нее не повлияет ни в коем случае электрическая неисправность в автомобиле.,

Мощность, которая зажигает лампочки реле указателей поворота, исходит от распределительной коробки и течет через предохранитель. Затем мигалка подключается к предохранителю. Когда загораются лампы реле указателей поворота, они делают это посредством вспышек по арифметической схеме, чтобы показать другим автомобилистам ваше намерение.

Это достигается путем подачи питания на сигнал поворота через мигалку или модуль, который может посылать импульсы энергии, чтобы включить освещение в виде вспышек вместо постоянного потока.

Когда водитель завершает поворот и рулевое колесо возвращается в центральное положение, кулачок на рулевой колонке захватывает рычаг указателя поворота и отключает работу указателя поворота.

Однако в случае поломки кулачка отмены сигнал не выключится сам по себе, вам придется выключить сигнал, переместив рычаг сигнала самостоятельно.

Поскольку мы обнаружили, что реле указателей поворота является важным компонентом автомобиля и помогает в работе вашего автомобиля, всегда старайтесь как можно скорее отремонтировать его, если оно проявляет некоторые признаки неисправности. .

Симптомы неисправного реле указателей поворота

Одна из наиболее важных вещей, которую вы должны знать как водитель, — это симптомы, связанные с неисправным реле указателей поворота. Это поможет вам заранее заметить, когда ваши поворотники не работают должным образом.

Когда вы начнете замечать эти симптомы, вы будете действовать соответствующим образом, отвезя свой автомобиль на проверку и, если возможно, замените неисправные реле указателей поворота. Некоторые из симптомов, на которые следует обратить внимание, включают в себя;

Реле указателя поворота не работает

Одним из наиболее распространенных признаков неисправности реле указателя поворота является поломка мигалки. Когда мигалка сломана, фары не смогут полностью функционировать каждый раз, когда вы нажимаете индикатор аварийной сигнализации.

Эта проблема обычно никак не связана с двигателем. Это означает, что его неисправность не может повлиять на работу двигателя.

Несмотря на то, что это не оказывает никакого влияния на ваш двигатель, все же может быть очень опасно ездить с неисправным реле указателя поворота. В основном это связано с тем, что другие автомобилисты не смогут узнать о ваших намерениях, а это может привести к авариям со смертельным исходом в результате столкновений. Если ваши поворотники мигают так быстро, то есть вероятность перегоревшей лампочки.

Лампу можно легко заменить, и это не будет стоить дорого. Если сломался именно прошивальщик, то его надо срочно менять. Перед заменой реле указателей поворота всегда проверяйте реле указателей поворота или аварийных огней, поскольку в большинстве случаев на некоторые модели автомобилей они устанавливаются отдельно. Первым шагом будет покупка нового переключателя поворотников.

Вы можете найти местоположение кластера реле. В большинстве буклетов с инструкциями для владельцев транспортных средств указаны конкретные модели, которые могут помочь вам заменить новую. Важно то, что существует только один метод, который вы можете использовать для вставки реле. Так что установить его правильно не составит большого труда, если вы решите сделать это самостоятельно.

Реле указателя поворота остается включенным

Иногда вы можете заметить, что указатели поворота будут гореть постоянно, а не мигать. Когда это происходит, то, скорее всего, есть проблема с вашим реле указателя поворота. Несмотря на то, что индикаторы горят, они не мигают.

Это увеличивает вероятность того, что другие водители неправильно поймут ваши намерения. Они не смогут расшифровать, хотите ли вы повернуть налево или направо. Это может быть опасно, поскольку может привести к фатальным столкновениям на дороге. Реле указателей поворота не срабатывает часто из-за электрических проблем в реле указателей поворота.

Дополнительные фары не работают

Начало выхода из строя других фар всегда является еще одним распространенным симптомом, связанным с неисправным реле указателей поворота. В некоторых случаях у вас начнут выходить из строя фары, стоп-сигналы или даже ходовые огни. Это связано с тем, что эти огни имеют некоторую корреляцию с сигнальными лампами реле поворотов.

Когда другие лампы перестают работать, в первую очередь следует проверить лампы указателей поворота, чтобы определить основную причину проблемы. Эти фонари могут иметь общие компоненты, такие как автомобильный аккумулятор, предохранители, трансформаторы, преобразователи и даже конденсаторы. Поэтому, когда у других огней возникают проблемы, это, вероятно, повлияет на реле указателей поворота.

Проблемы с переключателем и приборной панелью

Неисправный переключатель может быть одной из причин, по которой реле указателя поворота не работает. Очень важно проверить парковочные огни, которые обычно используют лампочки указателей поворота. Если стояночные и аварийные огни загораются, но эта сторона не загорается, когда вы нажимаете на переключатель, основной причиной неисправности является неисправность электрической цепи.

Многие современные автомобили используют указатели поворота, которые встроены в корпус тормоза, а сами стоп-сигналы используются в качестве указателей поворота. На некоторых из этих автомобилей эти лампочки можно вставить задом наперёд, что может привести к выходу из строя цепи в фарах и индикаторах на приборной панели.

Быстрое или медленное мигание

Когда четыре индикатора реле указателей поворота мигают слишком быстро или слишком медленно, проблема может быть обнаружена по мигалке. Если это происходит только с одной из сторон, проблема может быть в лампочках.

Именно лампочки определяют, какая мощность проходит через мигалку и как быстро она нагревается. Стоит отметить, что лампы высокой мощности потребляют больше силы тока, из-за чего полоса мигалки нагревается и работает быстрее.

ПРИМЕЧАНИЕ : Рекомендуется всегда проверять индикаторы реле указателей поворота перед тем, как отправиться в путь, чтобы убедиться, что они находятся в идеальном рабочем состоянии. Некоторые проблемы могут быть связаны с простыми исправлениями, но вы должны сначала отследить основную причину проблемы. Вы можете проверить все, что не находится в положении или возможное отключение внутри системы.

В случае, если сигнал реле полностью пропал, его следует заменить до того, как автомобиль выедет на дорогу. Некоторые из этих исправлений настолько просты, что вы можете сделать их самостоятельно, используя руководство пользователя, но если у вас нет базовых навыков, вы можете обратиться за помощью к механику, который поможет вам решить проблему. Это будет менее затратно.

Как диагностировать неисправное реле указателя поворота

Реле указателя поворота всегда выходит из строя в определенное время из-за износа. Это основная причина, по которой они могут перестать функционировать. Причины отказа можно было проследить по неисправным реле указателей поворота.

Чтобы определить, может ли сигнальное реле быть главным виновником этой проблемы, вам необходимо проверить всю электрическую систему. Возможно, вам придется проверить наличие треснутых, сломанных или отсоединенных деталей.

Неисправность электрической системы может быть основной причиной выхода из строя реле указателей поворота. Проблема, выявленная в электрической системе, должна быть устранена в первую очередь, прежде чем приступать к проверке других компонентов реле указателя поворота.

Если есть перегоревший предохранитель, его необходимо заменить новым. Проблема, корень которой исходит из электрической системы, может привести к тому, что реле указателей поворота не будут работать эффективно. В крайнем случае это может привести даже к полной поломке реле поворотников.

Как устранить неполадки

Если вы заменили реле указателей поворота на новые, но обнаружили, что проблема еще не решена, вам придется сделать следующий шаг. Это будет означать проведение дополнительных тестов для устранения неполадок вашего автомобиля. Основная цель этого — помочь определить основную причину проблемы.

Иногда этот процесс может быть таким разочаровывающим, особенно если вы испробуете все возможные пути, которые могут привести к решению, но все равно обнаружите, что проблема далека от решения. Вот некоторые из дополнительных шагов, которые вы можете предпринять для устранения неполадок в автомобиле.

Проверьте соединения

Одна из лучших вещей, которые вы можете сделать, это проверить все электрические соединения, когда у вас все еще есть проблемы с реле указателей поворота, даже после замены их новыми. Вы можете начать с осмотра корпуса указателя поворота в задней части указателя поворота.

Вы также можете проверить различные разъемы, которые соединяют сигнал поворота с электрической системой. Отключение, а затем повторное подключение может помочь сбросить их обратно. Это также может помочь убедиться, что они подключены правильно, если они были ослаблены. Если штекерные соединения изношены, то у вас не будет другого выхода, кроме как заменить их новыми.

Эти шаги помогут вашим указателям поворота снова начать работать. Это может быть простым, но важным решением проблемы. Реле указателя поворота — очень деликатная система, и даже небольшая незакрепленная вилка может вывести из строя всю систему.

Проверка случайных предохранителей

Следующим шагом в поиске и устранении неисправностей реле указателей поворота будет проверка предохранителей при каждой замене реле указателей поворота. Возможно, вам придется поискать предохранитель, который перегорел где-то в электрической системе.

Перегоревший предохранитель приведет к отказу указателя поворота. Поскольку эти компоненты автомобиля имеют некоторую взаимосвязь, вы можете обнаружить, что неисправная цепь, которая обслуживает другую другую систему в вашем автомобиле, может в конечном итоге также повлиять на электрическую систему сигналов поворота. Для работы поворотников вся электрическая система должна быть в идеальном состоянии.

Если какая-либо из цепей треснет, разорвется, отсоединится или ослабнет, вся система в конечном итоге выйдет из строя. Необходимо проверить все электрические шнуры, чтобы выяснить, может ли быть небольшая проблема, вызывающая отказ указателя поворота.

Ищите плохое заземление

И последнее, что вы можете сделать, это проверить любую возможность плохого заземления. Возможно, где-то в электрической системе неисправна проводка, из-за которой не работают поворотники. В большинстве автомобилей вы обнаружите, что проводка, связанная с указателями поворота, часто изолирована коричневым и черным резиновым материалом.

Это позволяет легко идентифицировать провода в электрической системе. Вы можете проверить эти соединения, чтобы убедиться, что с ними что-то не так. Вы должны убедиться, что провода подключены правильно и ни один из них не оторвался от клемм.

Проверка правильности подключения проводов также будет очень полезна при устранении проблем с указателями поворота. Те провода, которые предполагается прикрутить, убедитесь, что они прикручены правильно. Вы можете попробовать ослабить, а затем снова затянуть винты, чтобы убедиться, что заземление работает правильно.

Замена неисправного реле указателя поворота

После определения основной причины неисправности, вызвавшей отказ реле указателя поворота, необходимо как можно скорее принять меры для ее устранения. Невыполнение этого требования и дальнейшее использование автомобиля на дороге может в конечном итоге привести к несчастным случаям со смертельным исходом.

Сигнальное реле помогает вам общаться с другими автомобилистами на дороге, помогая им узнать о ваших намерениях, собираетесь ли вы повернуть налево или направо. Это также помогает другим автомобилистам знать, когда безопасно обогнать вас.

Как мы упоминали ранее, некоторые компоненты автомобиля имеют некоторую взаимосвязь. Игнорирование проблемы, связанной с поворотниками, может в конечном итоге затронуть и другие детали и привести к очень дорогому ремонту. Ездить на проблеме в течение очень долгого времени и позволять ей сохраняться, вредно для вашего автомобиля. Это может вызвать другие более серьезные проблемы, решение которых может быть очень дорогим.

Однако возможности ремонта и замены реле указателей поворота ограничены. Эти варианты включают в себя;

Самостоятельная замена деталей

Чтобы выбрать этот путь, вам сначала необходимо оценить глубину своих знаний в отношении этого типа работы. Умение и уверенность в самостоятельной установке поворотников жизненно важны.

• Во-первых, вам нужно будет приобрести новое сигнальное реле в ближайшем автомагазине. Вы должны убедиться, что тот, что куплен, соответствует текущему на вашем автомобиле. Это поможет вам установить правильную деталь, которая гарантирует, что ваши указатели поворота снова заработают.
• Далее нужно определить положение блока реле. Это точка, где собираются несколько электрических компонентов. Если вы не знаете, где он находится, вы всегда можете обратиться к руководству пользователя. Это может помочь вам определить положение кластера.
• Последний шаг — снять старый указатель поворота и заменить его новым. Есть только один способ исправить это, так что вы вряд ли ошибетесь.

Эта процедура несложная, но вы все равно должны быть уверены в своих силах, чтобы не повредить другие компоненты системы.

Доставка автомобиля к сертифицированному механику

Осмотр вашего автомобиля квалифицированным механиком избавит вас от проб и ошибок. Они могут помочь диагностировать точную проблему в течение очень короткого времени благодаря своему опыту и наличию подходящих инструментов для работы.

Хотя этот вариант может быть капиталоемким, он того стоит. Механик может выявить больше основных проблем и диагностировать их достаточно рано. Механик все исправит за вас. Таким образом, вам не нужно просматривать руководство пользователя или снимать некоторые детали самостоятельно. Профессиональное обслуживание вашего автомобиля — лучший вариант, несмотря на высокую стоимость.

Заключение

Починить реле указателей поворота не такая уж сложная задача. Имея необходимые знания и инструменты, вы можете сделать это самостоятельно. Но если вы не уверены в своих силах, у вас есть возможность обратиться за услугами к квалифицированному механику. Не игнорируйте любую неисправность, связанную с реле указателя поворота.

Этот компонент автомобиля может показаться простым, но он очень важен. Это убережет вас от того, чтобы подвергнуть опасности свою жизнь и жизнь других участников дорожного движения. Если не заменить неисправный сигнал поворота, это может усугубить другие проблемы, устранение которых в конечном итоге может стать дорогостоящим.

Одобренные инструменты

Эти инструменты были протестированы нашей командой и идеально подходят для ремонта вашего автомобиля дома.

• OBD Diagnostic — Read/Reset
• Diagnostic — Pro
• Socket Set
• Факел
• Multiemeter
• БАЙТКА. Домкрат
• Утечка масла
• Соединительные тросы

Теги: Объявление/электрический/предохранитель/индикаторы/техническое обслуживание/неисправность/проблемы/ремонт/замена/симптомы/устранение неполадок/реле указателя поворота

Лучшее руководство по тестированию реле указателя поворота/реле мигалки и часто задаваемым вопросам

Каталог

.

Ⅺ Часто задаваемые вопросы

. Реле мигалки , вставной электрический компонент, управляет мигалками или аварийными огнями. Если ваши мигалки начинают мигать быстро или нерегулярно, существует значительная вероятность того, что реле неисправно и его следует заменить. Проверка реле мигалки — простая задача, которая займет у вас около 15 минут. Давайте узнаем больше о мигалках, реле указателей поворота и

светодиод реле мигалки с вместе.

Реле указателя поворота , также известное как реле указателя поворота , является компонентом, отвечающим за включение и выключение указателя поворота всякий раз, когда вы включаете сигнал поворота или попадаете в аварийную ситуацию.

Это электрический компонент, работающий как реле, постоянно включающийся и выключающийся при нажатии кнопки.

Реле указателя поворота — это компонент, который вы слышите, когда один из этих компонентов включен.

Введение

Ⅰ Что такое реле указателя поворота?

Ⅱ Реле светодиодных мигалок

Ⅲ Типы светодиодных мигалок

3. 1 LED Flasher Relay Motorcycle

3.2 No Load LED Flasher

3.3 Emergency Light Flasher Module

Ⅳ LED Flasher Module

4.1 Что такое светодиодный мигающий модуль?

4.2 Схема светодиодного мигающего сигнала

4.3 Как установить модуль светодиодного мигающего сигнала

Ⅴ Flasher Relay Location

Ⅵ 3 Symptoms of a Bad Turn Signal Relay

6.1 Turn Signal or Hazards Stop Working

6.2 Turn Signal or Hazards Won’ t Выключите

6.3 Неисправность других ламп

6.4 Дальнейшие действия по устранению неисправностей0003

ⅷ Как протестировать реле реле мигай/реле поворота

ⅸ Цель ретрансляционной коробки сигнала

1. Что означают буквы B и L на сигнальном реле?

2. Как проверить двухконтактное реле мигания?

3. Почему щелкает реле мигалки?

4. Как исправить быстро мигающий сигнал поворота?

5. Что издает щелчок сигнала поворота?

6. Как работает трехконтактное реле мигания?

7. Будет ли мигалка работать с обычными лампочками?

8. Как узнать, что реле мигалки неисправно?

9. Нужен ли резистор для реле?

10. Как диагностировать реле с отказоустойчивой реле поворота

Сумма

Реле	Реле — это бьющееся сердце мигалки. Реле — это электромеханический компонент, который позволяет оператору выбирать переключатели. Обычно срабатывает переключатель, который активирует электромагнит реле. Этот электромагнит замыкает соединения, подавая электричество на мигалку и цепь освещения. Вы можете выбрать между левой, правой или обеими сторонами.
Мигалка	Сигнализатор представляет собой термостатический переключатель , который включается и выключается с заданной скоростью. Мигалки часто настраиваются на 6 или 12 вольт, в зависимости от приложения. Мигалка — полноценный элемент, который обычно не подлежит обслуживанию.

Ⅱ   Реле светодиодного мигающего сигнала

Светодиодный мигающий сигнализатор Замена реле используется для ремонта светодиодных сигнальных ламп. Когда лампа накаливания заменяется светодиодной лампой, сигнал гипермигает, а стандартная мигалка заменяется светодиодной версией, что может быть лучшим выбором, чем установка нагрузочных резисторов, поскольку нет проблем с рассеиванием тепла.

Если для вашего приложения недостаточно обычного мигающего устройства, вам может понадобиться светодиодный индикатор реле . Блок светодиодных мигалок  – это полупроводниковое электронное устройство, предназначенное в первую очередь для использования на автомобилях, оснащенных светодиодными фарами. Мигалка предназначена для компенсации низкого потребления тока светодиодами и не вызывает быстрого мигания. Кроме того, реле мигалки обладает уникальной возможностью управления частотой мигания светодиодных указателей поворота автомобиля. Освещение, такое как свет, противотуманные фары, палубные и гриль-лампы, являются примерами этого. Реле мигалки имеет интегральную схему, которая управляет индикацией отключения встроенной лампы. Релейный блок светодиодной мигалки защитит и отрегулирует освещение вашего светодиодного автомобиля.

Ⅲ   Типы светодиодных мигалок

В зависимости от метода регулирования света существуют два типа светодиодов. К ним относятся реле и твердотельные устройства.

Окончательное включение релейной мигалки осуществляется электромеханическим реле, а твердотельная мигалка не имеет движущихся частей. При окончательном переключении в нем используется полупроводниковый силовой транзистор, содержащийся внутри устройства. Ниже приводится краткое описание различных разновидностей Светодиодная мигалка s основана на двух механизмах.

3.1 Реле светодиодной мигалки Мотоцикл

Мотоцикл Светодиод Реле мигалки работает уникально. Когда ток проходит через двойную металлическую полосу, она нагревается и в конце концов открывается. Металлическая полоса остывает и закрывается после отключения электричества. Когда лампочка перегорает, реле светодиодной мигалки быстро мигает или даже останавливается, так как электричество мало или отсутствует.

3.2 Светодиодная мигалка без нагрузки

Светодиодная мигалка без нагрузки позволяет устанавливать светодиодные указатели поворота с мягким миганием. Помните, что метрическая модель регулярно меняется, что не может быть решением для быстрой вспышки.

3.3 Модуль аварийного освещения

Аварийное освещение — это еще одно название аварийного освещения. Когда водитель нажимает на выключатель аварийной сигнализации, эти огни включаются. Они предупреждают других водителей о чрезвычайной ситуации или показывают, что вы поставили машину на обочину. Ваш аварийный световой сигнал активирован, пока включены указатели поворота.

Ⅳ   LED  F lasher   M odule

4.1 What is a LED  F lasher   M odule?

Модуль светодиодной мигалки представляет собой электронное устройство, которое можно использовать на автомобилях со светодиодными фарами. Устройство выполнено из твердотельных компонентов. Мигалка компенсирует низкую силу тока светодиодов. Это устройство, однако, не генерирует быстрое мигание. Кроме того, модуль мигалки обладает превосходной способностью контролировать частоту мигания светодиодных индикаторов вашего автомобиля. Это относится к свету вашего автомобиля, палубе, противотуманным фарам и решетчатым фонарям. Мы пройдем Модуль светодиодной мигалки  подробнее.

4.2 Схема светодиодного мигающего сигнала

Модуль светодиодного мигающего сигнала  включает в себя регулятор интегральной схемы для индикации отключения света. В связи с этим для управления светодиодным освещением вашего автомобиля предпочтительнее использовать модуль со светодиодной мигалкой  .

4.3 Как установить модуль светодиодного мигающего сигнала

Шаг 1. Найдите и отсоедините модуль светодиодного мигающего сигнала

Сначала найдите и отсоедините мигающий модуль. Расположение отличается в разных автомобилях. В противном случае обратитесь к руководству по обслуживанию за помощью в поиске мигающего устройства. Поочередно включите указатели поворота и прислушайтесь к щелкающим звукам.

Шаг 2. Извлеките старую схему из блока светодиодной сигнальной лампы

Большинство блоков мигающей сигнализации разобрано. Пожалуйста, разберите его, если вы в состоянии это сделать. Если нет, используйте ножовку, чтобы разрезать корпус мигалки, потому что они содержат потенциометр на цепи синхронизации.

Шаг 3. Повторное подключение исходного разъема

Вы можете повторно использовать исходный разъем и припаять к нему новую схему.

Шаг 4. Схема светодиодной мигающей лампы

Силовой транзистор и схема таймера 555 включены в новую схему светодиодной мигающей лампы  . Он включает в себя мощный силовой транзистор, рассчитанный на 10А. Кроме того, частота мигания и рабочий цикл могут быть отрегулированы для C1, R1 и R2. Частота вспышек для значений C и R составляет около 85 вспышек в минуту или 85 Гц. Если вы используете Google, вы можете получить много информации о таймерах 555, например, как использовать программы для расчета значений C и R.

Шаг 5: Модернизация новой схемы

Припаяйте новую схему к исходному разъему в виде соединения «точка-точка». Это не очень приятно, но работает отлично. В это время также может пригодиться осциллограф, если вы хотите восстановить схему. Если все сделано правильно, ваш светодиод будет мигать с соответствующей частотой.

Шаг 6: Застегните все кнопки

Все должно быть протестировано, чтобы убедиться, что все работает правильно. Затем, используя эпоксидный клей, запечатайте и закрепите новую схему на нижней части оригинального корпуса. После того как эпоксидный клей высохнет, установите мигалку обратно в Concours.

Шаг 7: Установите крышку фильтра напряжения для проблем с пульсациями напряжения V12V

Для схемы требуется крышка фильтра C3. Это устраняет проблемы, вызванные чрезмерной пульсацией переменного тока на блоке питания V12V. Эта проблема наиболее заметна, когда автомобиль движется со скоростью более 2000 об/мин. На данный момент значение C3 не является оптимальным, но любое значение выше 1000 мкФ должно работать безупречно. Чтобы максимизировать эффективность, C3 должен быть расположен очень близко к U1.

Ⅴ F lasher R elay   Locat ion

It varies on the car, however, on most models, your turn signal relay  can be found within the junction box or блок предохранителей рядом с другими реле.

В некоторых автомобилях прямо на крышке блока предохранителей есть инструкция, в которой указано, какое реле за что отвечает, в то время как в других требуется, чтобы вы покопались в руководстве пользователя, чтобы найти эту информацию.

Даже если сигнал поворота является одним из самых игнорируемых компонентов безопасности в вашем автомобиле, он является одним из самых важных. Но что происходит, когда функция, на которую вы полагаетесь, перестает работать?

Конечно, вы начинаете изучать, как работают поворотники! Когда вы начнете раскопки, одним из первых компонентов, который вы обнаружите, будет реле указателя поворота .

Но как узнать, правильно ли работает реле указателя поворота? На этот и другие вопросы мы ответим вам прямо сейчас.

То, что вы знаете, где что-то находится и что оно делает, не означает, что вы готовы его заменить. Ниже мы определили три типичных признака того, что вам может потребоваться заменить реле указателя поворота.

Хотя мы выделили здесь три частых признака неисправного реле указателя поворота, мы хотели бы подчеркнуть, что если ваш сигнал поворота мигает слишком быстро, вероятно, проблема вызвана другой проблемой в дополнение к указателю поворота . реле .

6.1 Сигнал поворота или аварийная сигнализация перестают работать

Наиболее типичным признаком поломки реле указателя поворота является то, что ваши указатели поворота или аварийная сигнализация перестают работать должным образом. Поскольку цель реле указателя поворота состоит в том, чтобы информировать указатели поворота о включении, само собой разумеется, что если этот компонент выйдет из строя, вы потеряете эту функцию.

Если реле выходит из строя таким образом, что оно больше не размыкается, или если какой-либо компонент отрывается, вызывая размыкание цепи, ни ваш сигнал поворота, ни ваши аварийные сигналы не будут работать.

6.2  Указатель поворота или аварийная сигнализация не выключаются

Хотя отказ указателя поворота или опасности является наиболее распространенным признаком неисправности реле указателя поворота, это не единственный реле указателя поворота. один. Другим возможным признаком является то, что вы не можете выключить сигналы поворота или опасности. Это происходит при выходе из строя реле поворотников во время его включения.

Хотя это и маловероятно, поскольку для этого требуется, чтобы часть реле зафиксировалась в «замкнутом состоянии», а не оторвалась, это все же может произойти.

6.3 Неисправность других огней

Хотя это, безусловно, наименее распространенный признак повреждения реле указателя поворота , любой механик скажет вам, что электрические неисправности могут иметь странные последствия. Хотя странно это может показаться неофициальным, эти типы неисправностей могут возникать из-за коротких замыканий, перекрестных цепей или множества других проблем.

Когда это происходит, ток оказывается в том месте, куда не должен, что может иметь широкий спектр непредвиденных последствий. Если вы бьетесь головой о стену, пытаясь решить электрическую проблему, проверьте реле просто для того, чтобы исключить еще одну возможность.

6.4 Дальнейшие действия по устранению неполадок

Предположим, вы заменили неисправное реле указателя поворота , а указатели поворота по-прежнему не работают. Вам нужно будет выполнить еще несколько действий по устранению неполадок, чтобы выяснить, что не так. Проблемы с электрикой могут быть еще больше. Поскольку может быть трудно определить, откуда возникает электрическая неисправность, эта ситуация может быть неприятной. Пытаясь выяснить, почему ваши поворотники не работают, обратите внимание на несколько моментов:

Проверьте соединения :Если у вас возникли проблемы с сигналами поворота, вы всегда должны проверить все электрические соединения. Корпуса указателей поворота можно найти в задней части указателей поворота. Существуют различные разъемы, которые соединяют ваши задние фонари и указатели поворота с остальной частью электрической системы. Первое, что вы должны сделать, это отсоединить их, а затем снова подключить. Это сбросит их и проверит, правильно ли они подключены. Иногда все, что вам нужно сделать, это восстановить это соединение, и они возобновят работу. Это может быть простым решением проблемы с сигналом поворота. Эта система чрезвычайно сложна, и небольшая проблема с розетками может вызвать цепную реакцию.

Проверьте случайные предохранители : При замене реле указателя поворота обязательно проверьте все предохранители. Возможно, где-то в электросистеме перегорел предохранитель. В результате поворотники больше не будут работать. Это может показаться странным, но разорванная цепь, связанная с другой функцией вашего автомобиля, также может повлиять на электрическую систему указателя поворота. Для работы указателей поворота электрическая система должна быть в рабочем состоянии. Если один из них отключен или взломан, вся система выходит из строя. Осмотрите все электрические шнуры, чтобы определить, нет ли в них незначительных проблем.

Ищите плохое заземление:  Еще один элемент, на который следует обратить внимание, — это заземление. Возможно, у вас неправильное соединение с массой, что приводит к сбоям в работе поворотников. Во многих автомобилях эти кабели часто бывают коричневыми или черными. Итак, найдите эти коричневые или черные кабели в вашей электрической системе и определите, есть ли в них что-то странное. Вы также должны дважды проверить, правильно ли они подключены. Кроме того, вы должны убедиться, что эти кабели правильно прикручены. Чтобы убедиться, что заземление работает правильно, вы всегда можете ослабить и затянуть винты.

Если вашему автомобилю требуется новое реле указателей поворота , вы можете быть уверены, что замена этого компонента является относительно недорогой. Если вы отнесете его к опытному механику, вы можете ожидать, что заплатите от 60 до 120 долларов, причем большая часть этой стоимости пойдет на запчасти.

Вот почему, даже если вы хотите и можете самостоятельно заменить реле, одни только детали будут стоить вам от 30 до 60 долларов. Тем не менее, поскольку реле является более простым компонентом для замены, вы можете сэкономить деньги, сделав это самостоятельно.

Несмотря на то, что сторонние реле flasher в диапазоне 15 долларов США часто доступны на Amazon и eBay, предпочтительнее потратить немного больше, чтобы убедиться, что у вас есть правильная замена OEM.

Аварийные мигалки являются важным элементом безопасности наших автомобилей и грузовиков. Реле мигалки , вставной электрический компонент, управляет мигалками или аварийными огнями. Если ваши мигалки начинают мигать быстро или нерегулярно, существует значительная вероятность того, что реле вышло из строя и его следует заменить. Реле мигалки — это простая задача, на выполнение которой у вас уйдет около 15 минут.

Шаг 1	Найдите распределительную коробку, в которой находится реле мигалки. Расположение распределительной коробки, содержащей реле указателя поворота  , зависит от марки и модели вашего автомобиля. В некоторых автомобилях он расположен рядом с аккумулятором в моторном отсеке. В других моделях он находится рядом с рулевой колонкой или в ней. Обратитесь к руководству пользователя, чтобы найти его, затем откройте распределительную коробку.
Этап 2	Запустите двигатель вашего автомобиля или грузовика.
Этап 3	Подсоедините зажим тестового щупа к хорошему заземлению. С помощью контрольной лампы проверьте первичный провод, идущий от реле. Если лампочка загорается, реле работает.
Этап 4	Разберите реле и найдите клеммы управления и питания. Включите мультиметр и выберите настройку в омах. Соедините клеммы питания и управления измерителя тестовыми проводами. Не должно быть преемственности. Замените реле, если оно показывает непрерывность.

Блоки реле требуются только в том случае, если нить накала указателя поворота выполняет те же функции, что и нить накала стоп-сигнала. Блоки реле просто соединяют цепь указателя поворота с левым или правым стоп-сигналом от цепи стоп-сигнала. Это справедливо как для TD, так и для TC EXU, где используются те же лампы на бензобаке. Настоящий EXU не имеет лампочек «D», но многие владельцы добавили по две как на EXU, так и на стандартные TC. Если у вас есть два стоп-сигнала и вы тормозите, оба (в идеале) нити стоп-сигнала должны быть включены. Если у вас есть поворотники и вы указываете вправо, левый стоп-сигнал будет продолжать показывать постоянный сигнал торможения, но нить накала правого фонаря начнет мигать. Реле прерывает постоянный сигнал торможения с правой стороны и подает его на вход импульсного сигнала поворота до тех пор, пока сигнал поворота не будет выключен. Даже если вы не тормозите в момент подачи сигнала, релейные коробки будут реагировать таким же образом. Независимо от наличия сигнала торможения цепь стоп-сигнала размыкается.

Если вы добавите указатели поворота на заднюю часть ТС и используете автономные лампы указателей поворота, нет конфликта и нет необходимости в релейных коробках. Просто подключите тормозную цепь к стоп-сигналам, а цепи указателей поворота — к указателям поворота.

Установка комплекта реле указателя поворота G10396

1. Начните с поиска существующего блока реле жгута проводов управления стругом, который обычно находится внутри моторного отсека грузовика.
2. На стороне контрольного разъема блока реле найдите РОЗОВЫЙ и ФИОЛЕТОВЫЙ провода и вытащите их из черной гофрированной трубки жгута проводов.
3. Зачистите все отрезанные концы РОЗОВОГО и ФИОЛЕТОВОГО проводов.
4. Подсоедините РОЗОВЫЙ и ФИОЛЕТОВЫЙ провода комплекта реле к обрезанным концам РОЗОВОГО и ФИОЛЕТОВОГО проводов, соединяющих существующий блок реле жгута проводов управления плугом.
5. Подсоедините РОЗОВЫЙ/ЖЕЛТЫЙ и ФИОЛЕТОВЫЙ/ЖЕЛТЫЙ провода комплекта реле к оставшемуся обрезанному концу РОЗОВОГО и ФИОЛЕТОВОГО проводов, ведущих к разъему управления.
6. Подсоедините КОРИЧНЕВЫЙ провод заземления комплекта реле к отрицательной клемме заземления аккумуляторной батареи грузовика.
7. Подсоедините КРАСНЫЙ провод комплекта реле к положительной клемме автомобильного аккумулятора.
8. Надежно прикрепите комплект реле к текущему блоку реле.

Примечание. Если комплект реле невозможно установить с существующим блоком реле, его следует надежно установить внутри моторного отсека в вертикальном положении.

Ⅺ  Часто задаваемые вопросы

1. Что означают буквы B и L на реле мигалки?

B=Аккумулятор L=Нагрузка (поворотники)

2. Как проверить двухконтактное реле мигалки?

Прошивальщик тестируется. Для проверки типичного типа мигающего устройства подключите тестер цепи между клеммой устройства, обозначенной B, и землей. Поверните ключ в замке зажигания. Лампа должна светиться, если сторона подачи агрегата исправна. Если это не так, найдите перегиб в кабеле, соединяющем устройство с блоком предохранителей.

3. Почему щелкает реле мигалки?

Когда на реле подается ток, внутренняя цепь включается и выключается, что приводит к щелчку реле, а также к миганию указателя поворота или аварийной сигнализации.

4. Как исправить быстро мигающий сигнал поворота?

Как отремонтировать мигающий сигнал поворота

Осмотреть территорию на наличие вредных веществ. Проследите заземляющий провод от корпуса лампы до точки подключения.

Изменить Реле указателя поворота . Один из самых простых ремонтов, вы можете легко выполнить его самостоятельно (если знаете систему).

3 Поиск и устранение дополнительных электрических неисправностей

5. Из-за чего звучит щелчок указателя поворота?

Так что же является источником этого странного щелчка? Во многих автомобилях мигалка теплового типа издает звуковые и мигающие сигналы. Электрический ток проходит через устройство, которое расположено внутри приборной панели и содержит биметаллическую пружину.

6. Как работает трехконтактное реле мигания?

Трехконтактное сигнальное реле  использует принципы электромеханики для надлежащего включения сигналов поворота и сигналов опасности на большинстве автомобилей, выпущенных в конце 1930-х годов. Системы указателей поворота исторически прошли путь от реле и механизмов до твердотельных устройств. При правильном подключении все реле мигалки обеспечивают звуковой и визуальный выход.

7. Будет ли мигалка работать с обычными лампочками?

Да. Все светодиодные мигалки полностью совместимы со стандартными лампами, светодиодными лампами и обычными лампами/смешанными светодиодными лампами. Прошивальщики в этой категории варьируются от CEC до Solid State.

8. Как узнать, что реле мигалки неисправно?

Неисправное реле мигания обычно дает несколько предупреждающих сигналов о том, что что-то не работает должным образом. Эти предупреждающие индикаторы могут включать:

• Аварийная сигнализация или указатели поворота не активируются.
• Дополнительные фары не работают должным образом.
• Сигналы поворота или опасности могут полностью выйти из строя.

9. Нужен ли резистор для реле?

Если вы подаете более высокое напряжение, чем номинальное для вашего реле, резистор необходим для модуля светодиодной мигающей лампы . Вам не нужен резистор, если ваше напряжение ниже скорости вашего реле.

10.  Как диагностировать неисправное реле указателя поворота

Сигналы поворота иногда выходят из строя. Обычно существует основная причина, по которой они прекращают работу. Неисправное реле указателя поворота может быть одним из факторов, способствующих этому. Если вы хотите знать, является ли реле указателя поворота источником проблемы, вы должны проверить всю электрическую систему. Вы должны осмотреть его, чтобы убедиться, что какие-либо детали не треснуты или не сломаны. Это может быть фактором, способствующим общей проблеме. Вы должны дважды проверить, правильно ли установлена ​​электрическая система и что ничего не отсоединено. Также следует проверить, не перегорели ли предохранители. Любая незначительная проблема с этой электрической системой может привести к неисправности указателя поворота.

Обзор

На этой странице объясняется, как работают указатели поворота. Отремонтировать реле поворотов несложно. На самом деле, с правильными инструментами вы можете сделать этот ремонт самостоятельно. Важно знать, что если вы не хотите ремонтировать свой автомобиль самостоятельно, вы можете отдать его механику. Они смогут завершить этот ремонт и заменить ваше реле указателя поворота . Обратитесь к другим нашим руководствам для получения дополнительной информации о сопутствующих продуктах или посетите наш веб-сайт, чтобы найти потенциальные источники поставок или ознакомиться со спецификациями продуктов.



Лучшие продажи диода

Фото

Деталь

Компания

Описание

Цена (долл. США)

Альтернативные модели

Часть	Сравнить	Производители	Категория	Описание

Заказ и качество


Произв. Деталь №

Компания

Описание

Пакет

ПДФ

Кол-во

Цена (долл. США)

Поделиться

Почему не работает сигнал поворота?

Вы когда-нибудь за рулем обнаруживали, что не слышите обычный звук сигнала поворота, когда пытаетесь повернуть? Это наиболее распространенный признак того, что ваш сигнал поворота не работает, и его следует устранить как можно скорее, потому что невыполнение этого требования может быть чрезвычайно опасным. Вы должны обращаться со сломанным указателем поворота так же, как с перегоревшей фарой или задним фонарем, и как можно скорее отремонтировать свой автомобиль ради себя и всех других водителей на дороге. Каждый год происходит много несчастных случаев из-за того, что вы не используете сигналы поворота, и вы не хотите стать одним из них, особенно если можете помочь. Даже если ваш сигнал поворота не сломан, эта статья — хорошее напоминание о том, что нужно всегда им пользоваться, где бы вы ни находились. Большинство дорожно-транспортных происшествий происходит очень близко к дому, поэтому не позволяйте вашему комфорту в этом районе мешать вам практиковать базовую безопасность автомобиля. Если вы старательный сигнальщик, но заметили, что у вас возникла проблема, немедленно назначьте встречу с Гаечным ключом. Наши сертифицированные ASE механики имеют опыт работы со всеми типами транспортных средств и смогут решить проблему, чтобы вы могли безопасно вернуться на дорогу.

Получить бесплатную смету

Самостоятельный ремонт указателя поворота можно успешно выполнить с помощью инструментов и оборудования, но важно провести надлежащее исследование, прежде чем пытаться выполнить этот проект дома. Хотя простое действие по включению указателя поворота не требует никаких размышлений, для этого требуется множество проводов, лампочек, разъемов и других частей. Внимательно прочитайте руководство по ремонту для марки и модели вашего автомобиля и посмотрите видео, если это необходимо, потому что последнее, что вы хотите, — это создать большую проблему, чем та, с которой вы начали. Одна вещь, о которой следует помнить, если вы занимаетесь ремонтом самостоятельно, — это деактивировать подушки безопасности перед доступом к переключателю указателя поворота, чтобы случайно не активировать их. Как и в любом проекте, составьте план и подготовьтесь, прежде чем начинать что-либо. Вы не хотите разбирать свою машину только для того, чтобы понять, что у вас нет подходящих инструментов. Кроме того, существует множество различных причин, по которым ваш сигнал поворота может работать со сбоями, и каждая из них имеет свой процесс ремонта, поэтому не приступайте к проекту, думая, что есть одно решение. Проведите исследование и проконсультируйтесь с механиком или запишитесь на прием к мобильному специалисту Wrench, если у вас возникнут какие-либо проблемы. Наши механики могут приехать к вам домой и отремонтировать вашу машину для вас, так что вы получите полное удовлетворение от того, что вам не нужно идти в ремонтную мастерскую, не выполняя никакой работы.

Как проверить патрон лампочки в автомобиле

Когда дело доходит до указателей поворота, есть много разных вещей, которые могут выйти из строя. Используйте этот список, чтобы определить, относится ли ваша проблема к одной из следующих категорий:

• Один сигнал поворота не работает. Если это так, это должно быть простое решение, потому что вы, вероятно, имеете дело с перегоревшей лампочкой. Если вы производите замену самостоятельно, обязательно проверьте розетку на наличие коррозии. Если вы используете механика гаечного ключа, он проверит это для вас и сообщит вам, если возникнут какие-либо другие проблемы.
• Ни один из указателей поворота не работает. Если оба фонаря не работают, это, скорее всего, признак перегоревшего предохранителя или неисправного мигающего сигнала. Это также может быть связано с коррозией розетки или поврежденными лампочками, что является немного более сложной проблемой. Невозможность использовать сигналы поворота вообще чрезвычайно опасна, и мы рекомендуем по возможности избегать вождения, пока один из наших механиков не приедет, чтобы устранить проблему.
• Указатели поворота не мигают. Если фары работают нормально, но не мигают, это проблема с указателем поворота или переключателем указателя поворота. Если вы хотите проверить эту проблему самостоятельно, вам потребуется доступ к электрическому разъему сигнального переключателя. Мы рекомендуем следовать подробным инструкциям в руководстве пользователя, прежде чем пытаться выполнять какие-либо работы дома.
• Сигналы поворота работают, а аварийки нет. В большинстве автомобилей вам, скорее всего, потребуется заменить мигалку или предохранитель, либо просто перенастроить соединение.
• Сигнал поворота не выключается. Это может быть опасно для других автомобилей на дороге, которые думают, что вы постоянно пытаетесь повернуть или не знаете, куда вы на самом деле едете. Обычно эту проблему можно решить, заменив переключатель, кулачок или сборку, в зависимости от характера проблемы и типа автомобиля, которым вы управляете.
• Сигнал мигает слишком быстро. Если ваш указатель поворота мигает чаще, чем обычно, это, вероятно, означает, что сбоку не горит лампочка. Сигналы поворота быстро останавливают цепь, из-за которой мигают передние и задние фонари, но сопротивление, контролирующее синхронизацию, может выйти из строя, когда одна из ламп перегорела или не работает должным образом.
• Сигнал мигает слишком медленно. Сигнал поворота, который мигает слишком медленно, также может быть опасным, потому что другие автомобили на дороге могут сбить с толку то, что вы пытаетесь сделать. Это также может быть связано с неисправной лампочкой сбоку автомобиля, которая влияет на сопротивление цепи.


Как мы упоминали ранее, вы должны провести тщательное исследование, прежде чем пытаться ремонтировать самостоятельно. Цель этой статьи — помочь вам определить, с какой проблемой вы имеете дело, а не дать инструкции по ее устранению. Однако многие проблемы с указателями поворота связаны с патроном лампочки, поэтому мы включили простое руководство, чтобы проверить его работоспособность. Это относительно простая процедура и часто является хорошей отправной точкой, но обязательно проведите дополнительную подготовку, если вы пытаетесь решить проблему.

Как проверить патрон лампочки

1. Отсоедините разъем, чтобы получить доступ к патрону.
2. Осмотрите внутреннюю часть на наличие признаков перегрева, коррозии или повреждений, которые могли привести к нарушению электрического соединения.
3. Используйте контрольную лампу для проверки соединения; если свет не горит, значит проблема в заземлении или в электрическом соединении, а не только в лампочке.


Важные напоминания

• Ваши указатели поворота подключены к аварийным фонарям, а это означает, что еще более важно решить эту проблему как можно скорее, потому что вы никогда не захотите, чтобы оба вышли из строя.
• Если вы планируете выполнить какой-либо из этих ремонтных работ самостоятельно, убедитесь, что вы провели достаточное исследование и прочитали руководство по эксплуатации, чтобы узнать, как лучше всего подходить конкретно к вашему автомобилю. Есть много разных движущихся частей, поэтому важно, чтобы вы были готовы к работе.
• Если вы чувствуете какие-либо проблемы с поворотными огнями, будь то нерегулярное мигание, один сигнал не работает должным образом или все вместе, важно решить проблему немедленно. Назначьте встречу с мобильным механиком, который может приехать к вам и быстро починить вашу машину. Это не та проблема, которую следует откладывать до тех пор, пока вам не понадобится настройка, потому что вы можете подвергнуть себя и других риску.


Проблема с указателем поворота может быть трудно определить и, следовательно, понять, как ее устранить. Wrench составил подробное руководство по устранению проблем с сигналами поворота и тому, что с этим делать. Хотя это может показаться тривиальной проблемой, неисправные поворотники влияют на вас и всех остальных на дороге. Эти проблемы не следует откладывать на потом, а решать, как только они возникают. Если у вас есть дополнительные вопросы о наших услугах или использовании Wrench в условиях глобальной пандемии, не стесняйтесь обращаться в нашу службу поддержки клиентов по электронной почте по телефону 9.0141 [email protected] или по телефону 844-997-3624 .

Получить бесплатную консультацию

---

Этот пост также помечен:

указатель поворота, безопасность, мобильный механик, автомобильные советы, техническое обслуживание автомобиля

• Как узнать, нужна ли вам новая лампа указателя поворота

Многое изменилось в том, как мы живем, с момента начала пандемии COVID-19.
