Неисправности ABS, диагностика, способы устранения неисправностей

Неисправности ABS — довольно распространенное явление, но при появлении проблем совсем не обязательно ехать на СТО.

Существующую проблему можно решить самостоятельно — путем диагностики.

Как необходимо осуществлять проверку, чем могут быть вызваны проблемы с ABS, что представляет собой конструкция сенсорного датчика? На эти и ряд других вопросов дает ответы статья.

Сегодня во многих автомобилях установлена популярная и очень эффективная антиблокировочная система. К сожалению, она, как и любая другая система, может приходить в неисправность.

Рассмотрим наиболее часто встречающие поломки ABS, а также основные способы их устранения путем самостоятельной диагностики.

Шаг за шагом все неисправности ABS будут вычислены — можете не сомневаться.

Целостность предохранителей

Итак, первое, на что необходимо обращать внимание при возникновении проблем — целостность предохранителей.

Читайте по теме: Устройство ABS автомобиля.

Уже после визуального осмотра вставки плавкой можно забыть о существующих проблемах.

Главное — осмотреть места соединений и разъемы на факт повреждений и окислений.

Очень часто даже небольшие повреждения контактов и потертости приводят к сбою в работе всей системы.

В случае, если был выявлен перегоревший предохранитель, его необходимо заменить.

Датчики и масса автомобиля

Особое внимание стоит уделить датчикам. Проверьте, нет ли на сенсорных датчиках каких-либо механических повреждений.

Чтобы понять, дают ли датчики точную информацию, необходимо проверить ступичный подшипник на факт отсутствия люфта, а также работоспособность тормозов, целостность колодок, герметичность ГТЦ и так далее.

Все необходимые тесты должны проводиться на специальных стендах. Только так можно рассчитывать на максимально точные результаты осмотра и измерений.

Обязательно стоит убедиться, что масса автомобиля имеет нормальный контакт.

Не правильно выбранные шины

Одной из частых причин неисправности ABS являются неправильно выбранные шины, поэтому перед окончательным выбором желательно проконсультироваться со специалистами своего сервисного центра.

Самостоятельная диагностика

Если причины неисправности ABS после осмотра так и не были выявлены, то лучшим выходом будет полная диагностика системы в специализированном сервисном центре.

В случае, когда нет финансовой возможности, можно продолжить самостоятельную работу.

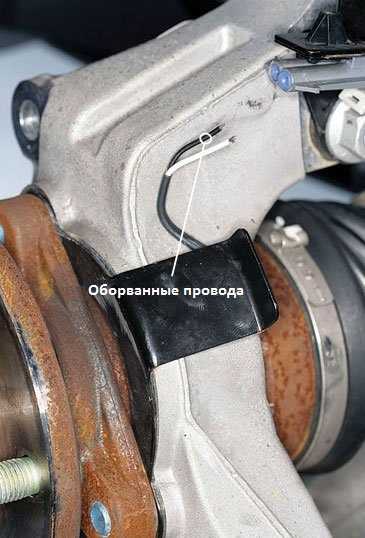

Как показывает практика, основные проблемы с ABS вызваны обрывом проводов, недостаточно качественным контактом или проблемой в разъемах.

Чтобы убедиться в наличии таких неисправностей, необходимо иметь под рукой тестер или осциллоскоп.

Для получения точных результатов необходимо убедиться, что аккумуляторная батарея заряжена на 100 процентов. При этом желательно следить за скачками напряжений на разъемах и проводниках.

И снова датчики

Часто проблемы с антиблокировочной системой вызваны поломкой сенсорных датчиков числа оборотов. Поговорим о них более предметно.

Расположен данный элемент системы непосредственно над импульсным ротором, связанным с приводным валом или ступицей.

Первое на что следует обратить внимание, это на его загрязненность. Которая легко устраняется.

По кругу полюсного сердечника устройства сосредоточена обмотка, связанная с постоянным магнитом. Благодаря такой конструкции магнитное поле с легкостью проникает к индуктору.

Посредством смены межзубных впадин и самих зубьев, а также вращения импульсного ротора меняется и магнитный поток, поступающий через сердечник и обмотку.

Постоянные изменения в магнитном поле приводят к появлению переменного напряжения, уровень которого можно с легкостью проверить.

Амплитуда и частота напряжения во многом зависит от числа оборотов колеса.

Что представляет собой проверка сенсорного датчика? Основная задача — измерить напряжение и сопротивление в самой системе.

Нормальный уровень сопротивления — около 800-1200 Ом (необходимо верить информации приведенной в паспорте).

Если же сопротивление стремится к «нулю», то можно смело говорить о наличии короткого замыкания.

В случае, когда сопротивление показывает бесконечность, то причина неисправности ABS — обрыв в цепи датчика.

Если обнаружена поломка датчика, то ремонтировать его бессмысленно — необходима полноценная замена. Подобрать хороший датчик не сложно — сегодня существует множество различных вариантов. Основной критерий для выбора — качество.

Лучше ориентироваться на изделия проверенных брендов.

Не стоит недооценивать данный вид неисправности, ведь именно от качества работы датчика во многом зависит нормальное функционирование системы.

В свою очередь правильность работы ABS — это не только ваша жизнь, но и жизнь пассажиров, а также пешеходов.

Поэтому к неисправностям ABS нужно подходить с большой ответственностью.

autotopik.ru

Загорелся «ABS»: Диагностика неисправности тормозной системы

Как выяснить, что случилось с антиблокировочной тормозной системой?

До появления в автомобилях в 70-х годах 20 века системы «ABS», таковые были менее безопасными, если сравнивать их с сегодняшними современными автомашинами. Особенно это касалось того момента, когда водителю приходилось двигаться или по мокрой, или по заснеженной обледенелой дороге. В те годы старые автомобили как правило оснащались не очень-то качественными колесами (шинами), не вполне надежным задним приводом, а также обычной и простой тормозной системой без всякой электроники. Но сегодня как вы знаете друзья, все изменилось в лучшую сторону. В наши дни большинство из водителей даже и не задумываются о стоящих на машинах современных тормозных системах. Сегодня каждый из нас (водителей) чувствует себя за рулем автомобиля уверенно и надежно, даже при движении по дороге, которая занесена снегом в несколько сантиметров или конкретно обледенела. Дело все в следующем. Большинство современных машин в наше время оснащены (оснащаются) передним приводом, который и придает водителям уверенности при находении за рулем автомашины. И более того, эти автомобили оборудованы еще и новейшими современными электронными системами безопасности, которые контролируют сцепление автомобиля с дорожным покрытием, и отличной современной резиной, которая демонстрирует на скользкой дороге просто какие-то чудеса сцепления с такой трассой.  Одной из самых важных систем в любом современном автомобиле на сегодня является антиблокировочная тормозная система (ABS), которая существенно снижает тормозной путь машины и предотвращает блокировку колес, которая может привести к потере сцепления с дорогой и соответственно далее к заносу.



Смотрите также: Как остановить автомобиль на снегу с системой «ABS»



Система «ABS» стала в автопромышленности уже стандартным оборудованием, она в наши дни устанавливается фактически на каждый современный автомобиль выпускаемый автомобилестроительными компаниями. Как мы не раз уже писали, данная система «ABS» состоит из нескольких деталей, а именно, из датчиков скорости, которые устанавливаются конкретно на колеса машины, из электронного блока управления антиблокировочной тормозной системой и также гидравлических клапанов, которые по определенному сигналу электронного блока тут-же регулируют в каждом колесе определенное тормозное усилие не прибегая к помощи водителя (без его участия).



Колесные датчики «ABS» отслеживают скорость вращения каждого колеса автомобиля и постоянно передают данные авто-компьютеру. Как только системный блок «ABS» начинает замечать (видеть), что колесо перестает вращаться, то он тут-же активирует клапана гидравлической тормозной системы и она в свою очередь моментально начинает снижать тормозное давление в этом самом колесе. В итоге давление тормозной жидкости в колесе тут-же падает и тормозное усилие снижается, что способствует далее разблокировки колеса и возврату сцепления с дорогой. Этот процесс через компьютер машины повторяется несколько раз в секунду и до тех пор, пока автомобиль полностью не остановится или водитель сам не отпустит педаль тормоза.

Блок управления «ABS» и компьютер автомобиля каждый раз при включении зажигания автоматически проводит самотестирование антиблокировочной тормозной системы. То есть, каждый раз, когда вы заводите автомобиль сразу происходит автоматический тест системы «ABS». В том случае, если во время самотестирования авто-компьютер получает недостаточно данных от датчиков, от блока управления ABS и от гидравлических клапанов тормозной системы, то на приборной панели автомобиля загорается сигнальная лампа со значком «ABS». Например допустим, если компьютер автомобиля или тот же блок управления «ABS» не получил обратного сигнала от гидравлического насоса тормозной системы или от того-же клапана установленного на каждом колесе, то на приборке (на панели) сразу загорится сигнал «ошибка ABS»,- в виде значка (индикатора).



Обратите друзья ваше внимание конкретно на то, а именно, не смотря на неисправность системы «ABS» и появление на приборной панели ее горящего «сигнала-значка ABS» в самом автомобиле, как правило по-прежнему продолжает работать механическая тормозная система и вы спокойно можете без боязни продолжать движение на машине, но уже без этой электронной системы в помощи блокировки колес во время торможения. То есть другими словами можно сказать, что при поломке системы «ABS» Вы можете безопасно пользоваться своим автомобилем. Правда в этом случае необходимо быть крайне осторожным при торможении на мокрой, заснеженной или скользкой дороге, так как без данной системы «ABS» колеса вашего автомобиля могут переодически блокироваться. Поэтому друзья мы не рекомендуем вам в случае неисправности системы «ABS» эксплуатировать свою машину без соответствующего ремонта долгое время. Таким образом всем водителям должно быть понятно, что в случае выдачи авто-компьютером «ошибки системы ABS» необходимо как можно скорее установить причину этой неисправности и устранить ее в самый короткий срок.



Неисправность системы «ABS».

И так допустим. В вашем автомобиле, на приборной панели горит сигнальная лампа или значок предупреждающий вас о проблемах с антиблокировочной тормозной системой. Что необходимо делать в этом случае?



Во-первых, для начала надо убедиться, что загоревшийся индикатор значка указывает  именно на проблему с «системой ABS», а не на неисправность всей тормозной системы автомобиля.



Для этого необходимо внимательно прислушаться к своей машине при торможении и обратить свое внимание на педаль тормоза. Если при торможении вы начали слышать посторонние шумы (свист, стуки, скрипы и т.п. звуки) или же педаль тормоза в машине стала слишком мягкой (мягче, чем обычно), то ваша задача,- прямой дорогой в технический автоцентр, где специалисты должны провести тщательную диагностику всей тормозной системы машины. Помните пожалуйста, что все эти признаки указывают на серьезную неисправность всей тормозной системы автомобиля, что может привести вас во время движения к аварии. Поэтому друзья запомните, если тормоза вашего автомобиля стали очень плохими, мягкими и не совсем обычными, мы не рекомендуем Вам выезжать на дорогу общего пользования при таких тормозах, так как это может быть очень опасным. В таком случае надо вызвать эвакуатор.



Также, чтобы конкретно выяснить, что загоревшийся значок-символ «ABS» неисправности стал причиной именно антиблокировочной тормозной системы автомобиля, вам необходимо также  убедиться, что в тормозную систему машины не попал воздух, что педаль тормоза на автомобиле по-прежнему жесткая, а не стала слишком мягкой, и еще убедиться в том, что в тормозной системе нет утечки тормозной жидкости. Для этого необходимо сначала проверить уровень тормозной жидкости в бачке, а затем только все тормозные трубки и шланги на предмет их разгерметизации или обрыва.



Кроме всего прочего надо помнить, что при включенном зажигании, увидев на приборной панели такой загоревшийся «значок-символ ABS» не надо никогда паниковать. Может быть это всего-навсего обычная ошибка самой электроники автомобиля. Поэтому в такой ситуации надо выключить зажигание и вынуть ключ из замка, а затем заново включить зажигание и проверить еще раз, появляется ли снова на приборке (на панели) «значок-символ ABS». Повторить этот процесс нужно несколько раз. Вполне возможно, что это действительно  ошибка компьютера автомобиля и после нескольких таких включений и выключений зажигания эта ошибка системы «ABS» просто исчезнет.



Если все-же после нескольких попыток включения и выключения зажигания данная ошибка системы «ABS» на приборной панели не пропадет, то есть не исчезнет, то у вас есть два варианта:

Первый; — отправиться в автосервис и провести тщательную компьютерную диагностику всего автомобиля. Главная особенность диагностики системы «ABS» заключается в следующем, то есть, в электронном опросе блока «ABS» с помощью специального оборудования на всевозможные ошибки в его системе.



Смотрите также: Руководство по зимней эксплуатации автомобиля



С помощью подобной диагностики специалист сможет быстро определить «код» ошибки в системе «ABS», который конкретно и привел к появлению на приборной панели сигнального «значка-символа ABS».



Также, этот самый «код ошибки» даст конкретную подсказку, где именно надо искать причину неисправности всей системы «ABS».



Второй вариант нужен только тем водителям, кто хочет докопаться до этой самой истины самостоятельно и собственными силами. Для того, чтобы не использовать (не применять) дорогостоящего диагностирующего оборудования тестирования системы «ABS», вам необходим сервис-мануал на ваш автомобиль (книга по ремонту и эксплуатации вашей модели автомобиля), также простой автомобильный инструмент который продается в любом автомагазине и естественно мультиметр с высоким сопротивлением (с высоким импедансом). Если вы не можете найти в продаже необходимую книгу по ремонту вашей модели автомобиля, то поищите пожалуйста ее в сети «Интернет» или скачайте ее на компьютер или на свой смартфон.



Обращаем друзья ваше внимание на следующее, что в некоторых автомобилях вы можете получить прямой доступ к диагностике тех-же «кодов неисправности», которые хранятся в компьютере автомобиля, и все это без использования специального диагностирующего сканера. Для этого необходимо проверить каждый электронный блок своего автомобиля (в том числе и блок управления «ABS») с помощью старого проверенного способа, а именно, с помощью двух простых проводов которые вы должны подключить к соответствующим разъемам электронных систем машины. Например, вы можете подключить эти два провода для проверки замыкания цепи в том-же блоке управления «ABS», для чего необходимо подключить эти два провода прямо к разъему блока управления «ABS» и замкнуть провода булавкой или обычной скрепкой. Если после этой проведенной процедуры ошибка «значка-символа ABS» с приборной панели исчезнет, то причина такой ошибки находится в самом блоке управления антиблокировочной тормозной системы. Точно также и таким же способом можно соединить с помощью скрепки или булавки и без использования проводов, другие определенные и необходимые контакты.



Если же уважаемые автомобилисты ваша машина оснащена более современным компьютером, где диагностика выявления ошибок осуществляется только при помощи подключения сканера к диагностирующему порту «OBD II» (On-Board Diagnostic), то чтобы установить причину «появления значка-символа ABS» на приборной панели вам понадобится только электронная диагностика, которую вы сможете сделать либо в техническом центре, либо сами, но уже с помощью купленного вами недорогого сканера ошибок к порту «OBD II».

Предположим следующее, что у вас нет пока никакой информации об ошибках в компьютере автомобиля, которые и привели к появлению на приборной панели «значка-символа ABS». Не спешите проводить компьютерную диагностику. Для начала сами проверьте предохранитель блока управления «ABS». Ведь частой причиной неисправности работы системы «ABS» становится обычный выход из строя предохранителя блока управления антиблокировочной тормозной системы.



И так следуем далее, вы проверили предохранитель блока управления «ABS» который оказался в рабочем состоянии. Что делать теперь? А теперь вы должны с помощью мультиметра проверить напряжение и сопротивление во всех электронных частях системы «ABS». Для этого ознакомьтесь с руководством по эксплуатации и ремонту вашего автомобиля а именно, со всеми соответствующими контрольными значениям напряжения и соответствующего сопротивления в датчиках «ABS» и в самом электронном блоке «ABS».



Смотрите также: Что ломается чаще всего в подержанных автомобилях



Правда надо не забыть еще перед этим проверить основной жгут проводов, которые подсоединены к блоку управления «ABS». Внимательно осмотрите весь жгут проводов отвечающий за работоспособность всей системы «ABS» на предмет их повреждений. Также, вытащите разъем данного жгута проводов из блока управления «ABS» и осмотрите тщательно все контакты в разъеме, на предмет их загрязнения или окисления. Все контакты у проводов в жгуте должны быть чистыми. Если контакты нуждаются в очистке, то с помощью специального аэрозольного спрея для очистки электрических контактов и разъемов возьмите и очистите разъем от этого загрязнения.

Также, при осмотре контактов разъема жгута проводов системы «ABS» обратите ваше внимание на коррозию контактов. Помните пожалуйста, что даже микроскопические химические вещества окисления и коррозии могут серьезно влиять на сопротивление в электрической цепи системы «ABS». По проводам, как многие знают, передается небольшой вольтаж электричества (милливольты) и даже малейшее увеличение сопротивления из-за загрязнения контактов разъема может привести к неправильной работе всей электронной части системы «ABS», а также вызвать ошибку в данной системе, которая и приводит к загоранию на приборной панели индикации «ABS».



Если контроллер системы «ABS» выглядит целым и находится в рабочем состоянии, а  отсоединение разъема жгута проводов системы ABS от блока антиблокировочной тормозной системы вам не помогло решить проблему горящего «значка-символа ABS» на приборной панели, то настало время проверить исправность датчиков скорости вращения колес, которые передают информацию блоку управления «ABS». Для этого необходимо изначально замерить сопротивление этих датчиков, сверив их с контрольными значениями указанными в руководстве по ремонту вашего автомобиля.



Если это сопротивление в пределах допустимых норм, то приступайте к визуальному осмотру самих датчиков скорости вращения колес, самих проводов подходящих к ним и к инспекции (осмотру) состояния каждой оси зубчатой шестеренки (или на каждой ступице колеса), которые устанавливаются в машине на каждом колесе. Как правило, подобные датчики относящиеся к механическим сенсорам устанавливались на старые автомобили.

Также, сегодня во многих современных автомобилях в настоящий момент используются датчики, которым необходимо питание электричеством. Как правило используются «датчики ABS» основанные на «эффекте Холла» (внутри датчика установлена пластина-полупроводник), которые, при взаимодействии с магнитным кольцом на ступице колеса фиксируют изменение самого магнитного поля и скорость образования электронов на пластине внутри «датчиков ABS».



К большому сожалению, не во всех автомобилях эти «датчики ABS» и провода, по которым сигнал от датчиков отправляется в блок управления системой «ABS», надежно защищены от агрессивной внешней среды. В конечном итоге эти провода и датчики могут выйти из строя из-за повреждения и попадания на них грязи.



Для того, чтобы проверить состояние датчиков скорости вращения колес и провода системы «ABS» необходимо для начала, снять колеса с машины, а именно, поочередно поднимать машину домкратом с нужной стороны и снимать каждое колесо.



Так вы получите свободный доступ к датчикам и к проводам.



Если при осмотре жгута проводов системы «ABS» и датчиков скорости вращения колес Вы обнаружили какие-то повреждения (или датчик скорости вращения колес не надежно закреплен или он болтается), то можете считать, что вы нашли причину появления ошибки на приборной панели, которая и сообщала вам об неисправности системы «ABS».



Но если же при осмотре этих проводов и «датчиков ABS» вы не обнаружили на них никаких внешних повреждений, то снимите все датчики скорости системы «ABS» со ступицы (или с оси) и проверьте их сопротивление как мы уже говорили, с помощью мультиметра (если вы не сделали это ранее). Контрольные же значения сопротивления в датчиках скорости вращения колес можно посмотреть в специальных книгах по ремонту и эксплуатации вашей модели автомобиля.

Также еще мы советуем всем владельцам автомобилей время от времени проводить осмотр проводов датчиков вращения колес системы «ABS», делайте это даже в том случае, если антиблокировочная тормозная система машины работает исправно и на приборной панели не загорается «значок-символ ABS». Дело тут вот в чем, все провода и датчики вращения колес находятся снизу автомобиля и они постоянно подвержены агрессивному воздействию внешней среды. Помните друзья, что самым главным врагом для проводов и датчиков является соль, которая содержится в дорожном реагенте, в воде и в снеге.



По каким причинам горит индикатор «ABS» на приборной панели, если датчики и блок управления с проводами «системы ABS» исправны?

Если после тестирования вы обнаружили, что все электронные части «системы ABS» находятся в исправном состоянии, а «значок-символ ABS» на приборной панели по-прежнему горит, то скорее всего сама проблема связана с гидравлической системой клапанов «системы ABS», которая к сожалению не подлежит частичному ремонту.



Смотрите также: Что произойдет, если ехать на ручнике



В этом случае вам по-любому необходимо обратиться в технический центр для диагностики гидравлической системы тормозов вашего автомобиля и возможного последующего ремонта. Также советуем вам снять гидравлический «блок ABS» и протестировать его самим самостоятельно с помощью специального оборудования, воспользовавшись при этом специализированной литературой. Удачи друзья!

www.1gai.ru

Диагностика АБС своими руками: неисправности и их причины

Приобретая импортное авто, многие не могут нарадоваться его комфортной эксплуатации. Сегодня ТС сопоставимо с компьютером, так как напичкано множеством электроники рассчитанной на комфорт и снижение риска ДТП. Техническое оснащение, отвечающее за безопасность, включает в себя такую интересную опцию, как ABS (Antilock Brake System) — Антиблокировочная Система Тормозов. Хотя она давно утвердилась в России и стала стандартом оборудования всех новых авто, но по-прежнему есть, те, кому довелось, столкнулся с ней впервые.

Предназначение АБС – при экстренном торможении не допускать блокировки всех четырех колес. Что позволяет транспортному средству сохранить устойчивость при движении, а на покрытиях с низким коэффициентом сцепления (гравий, мокрый асфальт, снег, лед) сократить тормозной путь. Помимо этого, АБС позволяет машине даже при полностью выжатой педали тормоза оставаться управляемой и не идти в занос. Этот многокомпонентный блок, соединен с системой тормозов, находится он под капотом между главным тормозным цилиндром и тормозными цилиндрами суппортов. Состоит система АБС из основного гидравлического блока модуляции давления жидкости, системы датчиков, отслеживающих частоту вращения и расположения колес, а также компьютера, в котором обрабатывается информация с датчиков и отправляется сигналами на основной блок.

Устройство АБС

Принцип работы АБС

Система датчиков АБС контролирует скорость вращения колес и самого автомобиля. Вовремя сильного надавливания на педаль тормоза, датчики определяют, что авто идет юзом и посылают в блок сигнал на сокращение тормозного усилия, после давление жидкости в магистрали тормоза падает и колеса разблокируются. Причем, если тормозные колодки не разжались, то процесс повторяется до тех пор, пока не придет в норму. Если сказать кратко, то вся работа АБС сводится к циклу торможение – анализ – растормаживание.

Система срабатывает мгновенно, еще до того, как колесо заблокируется, сигнал об этом поступает на приборную панель и появляются характерные толчки в педали тормоза. Когда надпись на приборном щитке носит постоянный характер, это свидетельствует о неисправности АБС. Помните, что какой бы активной в плане безопасности АБС ни выступала, главным по-прежнему остается водитель. Наличие АБС в машине создает у многих иллюзию безопасности, но на практике, если система и берет контроль над поворотами и курсовой устойчивостью, то никоим образом не сокращает тормозной путь.

Антиблокировочная система

С АБС непросто высчитать тормозной путь и спрогнозировать, в каком месте остановится транспортное средство.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.

Признаки неисправности АБС

Первый признак сбоя в системе – индикатор на приборной панели. Когда датчик не тухнет в течение 6–10 секунд или включается во время движения, значит, система неисправна и не функционирует должным образом. Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки. Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса. А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы. Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.

Система ABS

Основные причины неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:

  1. Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
  2. Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
  3. Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
  4. Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Все вышеперечисленные проблемы можно решить своими силами, иногда достаточно выявить проблему и произвести ремонт некоторых блоков АБС, чем производить полную дорогостоящую замену оборудования. Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями. Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

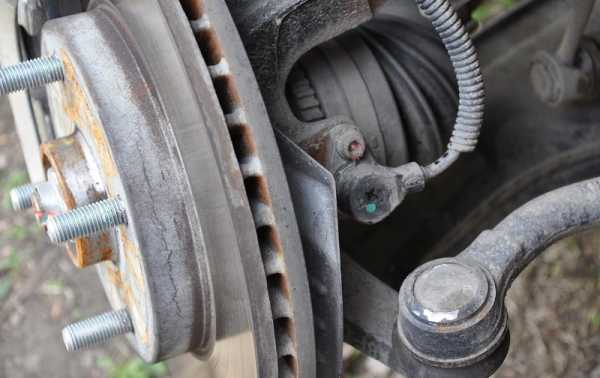

датчик АБС на колесе машины

Не редко на работоспособность блока влияет напряжение между клеммами аккумулятора. Если напряжение уменьшено до 10,5В или ниже, то система может сама резко выключиться через предохранительный блок. Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе. Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

Диагностика неисправностей АБС

Самая дорогая деталь при замене – блок управления, но как выше было сказано он находится под защитой реле, которое снижает риск его поломки. Единственное, что может выбить его из строя – это перепад температур, о которых мы описали также выше. Поэтому центральную часть системы можно смело исключить или перенести на последний пункт проверки.

Диагностика АБС своими руками начинается с передних колес:

  1. Снимаем датчик.
  2. Чистим его от грязи и накопленных отложений керосином или уайтспиритом.
  3. Проводим осмотр зубцов на ступице колеса. Именно с них датчик считывает скоростные обороты, когда зубцы забиты грязью, то соответственно данные считываются неправильно, что приводит к зависанию АБС.
  4. Убираем с них засоры, это же проделываем и с датчиком задней передачи.
  5. После необходимо проверить электрическое сопротивление, которое прописано в заводском справочнике автомобиля. Когда не получается узнать точное сопротивление, обратитесь в магазин и узнайте у продавца сопротивление на вашу модель ТС.
  6. Когда с датчиками все в порядке, переключаем мультиметр в режим вольтметра, измеряющего переменное напряжение.
  7. Домкратом поднимете машину и раскрутите колесо и при его вращении измерьте напряжение в обмотке сенсора. Узнать нормальную единицу напряжения можно также из мануала вашего авто.
  8. Переходим к подшипникам. Износ ступицы колеса является самой распространенной причиной неисправности системы. Нужно все так же прочистить керосином от грязи и проверить их при помощи пошатывания. Если они неисправны, это выявится сразу. Необходимо заменить изношенные элементы и проверить работу сенсора мультиметром.

    Ремонт блока АБС

Когда осмотр с прочисткой деталей датчиков не дал результатов, то, возможно, проблема кроется в реле защиты, которое как мы знаем, охраняет электронные цепи от колебаний напряжения в бортовой сети транспортного средства. Найти защитное реле просто, если у вас на руках есть электросхема машины. Стенки реле чаще всего из алюминия, а крышка из пластика. Под крышкой содержатся два или один предохранитель, которые могут просто перегореть, тогда их нужно заменить.
Когда дело не в нем, то, возможно, перепады давления вывели из строя само защитное реле. Для его диагностики снова берем тестер и идем по пунктам:

  1. Отсоединяем разъем от электроблока, который располагается возле реле. В стандарте разъем имеет 25 штырей.
  2. Ставим тестер в положение вольтметра.
  3. Подключаем его щупы к первому и второму штырю блока. Спутать их несложно, так как они пронумерованы.
  4. При включенном замке зажигания измеряем двадцативольтное напряжение бортовой сети.
  5. Если напряжения нет, то смотрим целостность предохранителей и проверяем минусом разъем под номером два, на соединение с массой машины.

Когда в этой части неполадок не выявлено переходим к проверке самого реле. Необходимо снять защитное реле с автомобиля и присоединить два провода от клемм аккумулятора к выводам реле обозначенными цифрами 5 и 6. Рабочее реле при подключении в 12 вольт будет производить щелчки, когда их нет, нужно его заменить.

Замена датчика АБС

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327. Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса. Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору. А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить. От числа оборотов колеса, зависит частота напряжения и амплитуда.

Лампочки АБС

Пины крепятся на разъемы, а тестером замеряется сопротивление датчика абс. При замере норма сопротивления в пределах 800-1200 ОМ, но лучше заглянуть в паспорт и свериться с допустимой единицей. Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства. Когда все нормально показания будут такими:

  • уровень сопротивления изоляции – больше 20кОм;
  • ножка – датчик абс передний правый 7—25 Ом;
  • ножка – датчик АБС задний правый 6–24 Ом.

Когда поломка выявлена при осмотре датчика, то ремонтировать его бессмысленно. Если неисправность не найдена, то вмешиваться в работу центрального блока самостоятельно не рекомендуется. Специалисты просмотрят коды неисправностей, ранее сохранённые в устройстве, и произведут соответствующие действия.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Тормозная система ABS: проблемы и их устранение — журнал За рулем

В конце 70-х годов началось серийное производство первой тормозной системы ABS, с помощью которой стало возможным повысить уровень безопасности во время критических ситуаций, связанных с необходимостью торможения. Различные дорожные условия (мокрое и скользкое покрытие) или внезапно возникшие препятствия приводили при экстренном торможении автомобилей без ABS к блокированию колес.

Hella

Следствием этого являлась потеря водителем способности управления автомобилем. В автомобилях, оснащенных ABS, предотвращается блокирование колес, и они остаются управляемыми в любое время, даже в случае торможения до полной остановки или экстренного торможения.

Система ABS состоит из следующих узлов:

— блок управления

— гидравлического блока

— сенсорные датчики числа оборотов

— колесные тормозные механизмы

Управляющее устройство является сердцем системы. В нем происходит прием сигналов от сенсорных датчиков числа оборотов колес и их оценка. Из этих данных складывается информация о скольжении колес при торможении, замедлении или ускорении. В цифровом регуляторе, который состоит из двух независимых друг от друга и работающих параллельно микроконтроллеров для каждой пары колес, эта информация обрабатывается. Образованные на основании этой информации сигналы регулирования, в виде исполнительных команд, поступают на магнитные клапаны гидравлического блока, которые и выполняют команды управляющего устройства.

Располагается гидравлический блок между главным тормозным цилиндром и тормозными цилиндрами суппортов. В тормозных цилиндрах суппортов, давление, поступающее от главного тормозного цилиндра, преобразуется в нажимное усилие, которое прижимает тормозные колодки к тормозным дискам или тормозным барабанам. Даже в случае экстренного торможения, когда водитель давит на педаль тормоза изо всех сил, давление в тормозной системе после гидравлического блока остается оптимальным.

При торможении до полной остановки система ABS регулирует давление в системе тормозного привода, которое должно быть направлено в устройство непосредственного торможения. Оно подбирается для каждого колеса индивидуально, в зависимости от того, замедляется ли колесо, ускоряется ли оно или находится на грани полной блокировки.

Это регулирование происходит следующим образом: сенсорные датчики числа оборотов определяют число оборотов передних колес и дифференциала задней оси (для задне-приводных и полно-приводных автомобилей), а также число оборотов задних колес. Эти данные необходимы управляющему устройству для расчета окружной скорости колес. Как только управляющее устройство высчитывает, что одно или несколько колес находятся на пороге блокирования, подается команда на магнитные клапаны и обратный насос соответствующего колеса. Каждое переднее колесо получает такое воздействие от «своего» магнитного клапана, что достигается максимально возможный эффект торможения, исключающий его полную блокировку. Причем это происходит независимо от других колес. В задне- и полно-приводных автомобилях, имеющих только один сенсорный датчик числа оборотов на дифференциале задней оси, колесо с наибольшей «склонностью» к блокированию определяет значение тормозного давления для обоих колес. Вследствие этого колесо с лучшим коэффициентом сцепления тормозится несколько меньше, и тормозной путь получается несколько больше, однако управляемость автомобиля в этом случае все равно гораздо лучше. В автомобилях с сенсорными датчиками для каждого из задних колес регулирование происходит так же, как и на передних колесах.

Управляющее устройство управляет магнитными клапанами в трех различных рабочих положениях:

— в первом рабочем положении (образование давления) главный цилиндр и тормозной цилиндр суппорта связаны друг с другом. Это означает, что впускной клапан открыт, а выпускной — закрыт. Давление может беспрепятственно нарастать.

— во втором рабочем положении (удержание давления) связь между главным цилиндром и тормозным цилиндром суппорта прерывается. Давление в системе тормозного привода остается постоянным. Это означает, что на впускной клапан подается сигнал, и клапан вследствие этого остается закрытым, предотвращая нарастание давления.

— в третьем рабочем положении (снижение давления) давление в системе тормозного привода уменьшается. Это означает, что на выпускной клапан подается сигнал сброса давления, и он открывается. Одновременно давление снижается за счет включения обратного насоса. Впускной клапан закрыт.

Три различных рабочих положения позволяют увеличивать или уменьшать давление в системе тормозного привода по ступенчатому циклу, благодаря шаговому воздействию на магнитные клапаны. При срабатывании системы ABS эти рабочие положения сменяются 4–10 раз в секунду, в зависимости от особенностей дорожного покрытия.

Если в системе обнаруживается неисправность, она тотчас же выключается. Тормозная же система автомобиля в этом случае продолжает работать эффективно, но уже без помощи ABS. О выходе из строя системы ABS водителю сигнализирует аварийная лампочка на передней панели. В зависимости от года выпуска автомобиля и типа ABS, существует несколько способов для поиска неисправности или диагностики, но начинать нужно с самых простых:

— неисправные предохранители

Осмотр блока предохранителей исключает первый источник неисправности, если вы убедитесь в том, что все предохранители, связанные с системой ABS, находятся в рабочем состоянии.

— визуальная проверка

Необходимо осмотреть разъемы, определить, нет ли

www.zr.ru

Система ABS. «Неисправности под лупой»

1. Hyundai Sonata (2010)

На панели приборов горит лампочка неисправности системы ABS. Сканер показывает ошибку по заднему левому датчику скорости — С1208.

Возможные причины и места неисправности:

— Неправильная установка датчика частоты вращения

— Ротор датчика частоты вращения колеса

— Разъем или цепь датчика

— Блок управления системами ABS/EBD/TCS

— Датчик частоты вращения колеса

Дальше стараюсь по максимуму выжать первоначальные имеющиеся данные. До капельки. Например, посмотрю реальное состояние всех датчиков скорости:

1 — Проверка исправных датчиков скорости показывает скорость ноль км/ч

2 — Проверка неисправного датчика показывает другие данные:

Полученные данные подтверждают, что «этот датчик скорости – неисправный». Вот теперь можно поднимать машину на подъемник и осматривать.

Прошу осматривать вместе со мной:

И если вы ничего не заметили, то давайте посмотрим на другой, исправный датчик скорости:

Увидели разницу? Если нет, то смотрим другое фото, где показываю причину неисправности:

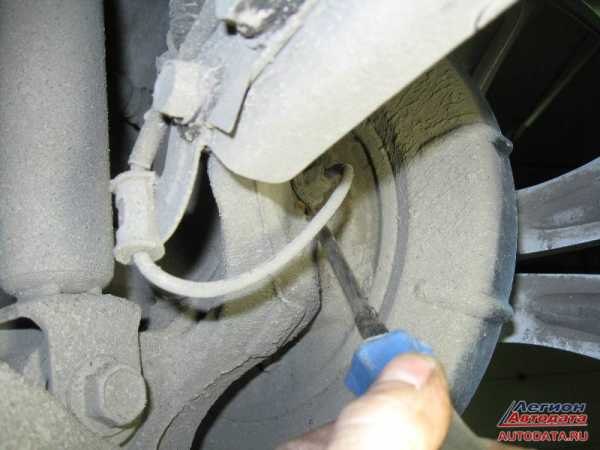

Отвёрткой показываю зазор. Он заметен.

Это и есть причина неисправности: «Слишком большой зазор между датчиком и задающим кольцом».

Откуда взялся этот зазор?

Как оказалось, предыстория возникновения неисправности такая: владелец автомобиля, человек, наверное, продвинутый, решил самостоятельно снять старый датчик и поставить вместо него новый (скорее всего, он был на какой-то диагностике и там ему сказали где притаилась неисправность).

Вот тут владельца машины ожидал сюрприз: он самостоятельно поставил новый датчик, но неисправность почему-то осталась, это как понимать? Наверняка же расстроился, да? Столько времени потрачено впустую, сил, нервов, денег.

Вот тут можно закончить рассказ и послать дорого читателя в сторону автосервисов. Мол, «там смогут».

Однако, это спорный вопрос, «смогут-не смогут».

Но давайте прямо здесь и сейчас попытаемся понять: «ЧТО было сделано не так? Почему НЕ заработало?». Итак, по пунктам:

1. Был ли проверен каталожный номер датчика скорости при покупке в магазине? Бывает, что номер различается на пару цифр, и так быть не должно. Лучше брать тот номер, который есть в каталоге и указывает конкретно на нужный датчик скорости для конкретного автомобиля.

2. Был ли проверен датчик скорости после приобретения? Задумались? А тут нечего задумываться, сейчас век Интернета, забили в поисковик фразу: «проверка датчика скорости abs» — и получайте текст и картинки:

3. Сравните старый датчик скорости системы ABS с новым, только что приобретённым. Сравнили? Отличий не увидели? Тогда можно переходить к пункту 4. Есть отличия? В размерах? В чём-то ещё? Тогда срочно разворачивайтесь и летите обратно в магазин до его закрытия – менять, срочно менять! И не забудьте захватить с собой старый для образца.

4. Внимательно и просто очень внимательно осмотрите место установки датчика скорости. Если есть чем «дунуть вовнутрь» установочного места – сделайте, тем самым очистите установочный колодец от возможного мусора. Возьмите фонарик (переноску) и постарайтесь заглянуть вовнутрь – надо убедиться, что «там всё чисто». Нет, пальцем туда лазать не надо – не почувствуете. Дунуть при помощи рта? Попробуйте. Если дотянитесь. Но лучше всего использовать насос.

5. Не верьте своим глазам. Возьмите кусок шкурки (наждачной бумаги)

И тщательно ею протрите (прошкурьте) установочное место для датчика скорости. Если вы помните, в моем рассказе именно это явилось причиной неисправности, «увеличенный зазор», вот он, ещё раз на фото, запомните этот момент:

Это всё? Как бы не так. Именно на этом этапе случаются ошибки!

Вы, конечно, запомнили в каком месте крепился жгут от старого датчика скорости к корпусу автомобиля? Вот-вот – точно так же закрепите и новый жгут. Если сделаете неправильно – ждите возникновения неисправности через … тысяч км, так как неправильно закреплённый жгут обязательно перетрётся и выдаст ошибку.

Теперь вроде всё. Удачных ремонтов?


2. Lexus RX330

Стандартная ситуация: лампочка на панели приборов, считывание ошибки, подъем машины на подъемнике, внешний осмотр. Неисправность говорит о том, что «неисправен датчик скорости». Опыт говорит, взгляд подтверждает: «Обычная ситуация»:

При таком развитии событий, учитывая, что за плечами стоит очередь автомобилей на диагностику и ремонт, раскидываться временем не стоит.

Какой стоит датчик? Обычного типа. Проверка его осуществляется при помощи обычного тестера, по сопротивлению, оно должно быть около 1 Кома. Нет, осциллограф разворачивать, подключать и проверять сигналы не стоит. Нет, смотреть что-то дополнительное при помощи сканера тоже не стоит – тут всё ясно: «Обрыв цепи».

Опыт говорит, взгляд подтверждает: «Обычная ситуация», примета времени – от условий эксплуатации, от старости жгут перетёрся и контакт стал теряться. Проверка простейшая: надо пошевелить жгут в разных местах и одновременно смотреть на прибор. Если в какой-то момент цепь пропадёт\появится, значит, предположение верное.

Клеевая термоусадка спасёт положение. Далее обязательная процедура: клиенту говорится что сделано, как сделано, чем сделано и сколько времени … но клиент перебивает:


— Надёжно?


Ответ классический:


— Самое надёжное – это приобретение и установка нового датчика.


3. Mitsubishi Pajero III

Неисправен передний правый колесный датчик скорости. Машину на подъемник, проводку, жгуты смотрю при помощи прибора FF310 («Прибор для поиска неисправностей в электрических цепях автомобиля», более подробнее о нём и о других приборах в статье: autodata.ru/article/all/instrumentariy_dlya_avtomobilnoy_diagnostiki/ ).

Место разрыва внутри жгута находится быстро. Но странно – внешне жгут выглядит пристойно, никаких внешних повреждений, почему же тогда прибор показал отсутствие контакта? Прибор соврал? Ну, проверим.

Расплетаю жгут и внимательно осматриваю провода:

Ну вот, всё понятно: в предыдущем автосервисе работу сделали не совсем качественно. Нет, никого не обвиняю, просто сейчас посоветую «как сделать лучше, чтобы потом без претензий со стороны клиента».

Конечно, к ремонту всех электрических автомобильных соединений надо относиться внимательно, но особенно быть щепетильным к тем, которые постоянно соприкасаются с внешней средой. Наше соединение именно такое: снег, дождь, вредные испарения от дорожных химикатов и т.п.

Но внешне, повторюсь, всё было сделано очень качественно. Даже термоусадка на месте. Так в чем же причина?

1. Предыдущие специалисты соеденили провода «школьным способом», то есть, «просто скрутили между собой». Просто скрутили, и даже скрутку не обжали плоскогубцами. Такой вариант возможен, но только не при ремонте автомобильной электропроводки. Провода надо скрутить, обжать и спаять. Прошу обратить внимание, что перед соединением проводов на них уже должна быть одета термоусадочная трубка!

2. После этого на место соединения натягивается термоусадочная трубка. Из-за особенностей эксплуатации термоусадочная трубка должна быть с клеевым слоем (она имеет средний коэфициент усадки и дополнительный термоплавкий слой клея на внутренней стенке. Применяется для усиленной адгезии)

3. Далее в дело идёт тепловой пистолет или обыкновенная зажигалка:

Да, раньше так не делали, вот не было у нас термоусадочной трубки и всё! Использовали изоленту. Сейчас же, когда можно купить всё, для авторемонта надо использовать самое надёжное и проверенное временем.

Конечно, если термоусадка будет соответствовать SAE-AMS-DTL-23053, иметь хорошую устойчивость к моторному маслу, работать в диапазоне температур от минус 40 до + 125 граудсов по Цельсию – это было бы замечательно. Но если такового нет, то просто совет: прежде чем приобретать термоусадку, посмотрите в Интернете что предлагается к продаже и изучите описание продаваемой термоусадки. Может так оказаться, что для использования при ремонте автомобильной проводки термоусадка будет не совсем пригодной.

Кудрявцев М.Е.


© Легион-Автодата

Кудрявцев Михаил Евгеньевич (ник на форуме Легион-Автодата — AVTEL)

г.Москва, ул.Суздальская, д.9, автосервис «ВТС». Тел.: +7 (916) 626-71-98. Союз автомобильных диагностов

autodata.ru

Загорается ошибка АБС (ABS)

Содержание статьи

На современных автомобилях установлены датчики АБС (ABS), с помощью которых срабатывает система управления тормозом. Эта система часто ломается, особенно на бюджетных авто. Все производители уже давно внедрили эту систему торможения с целью обеспечить безопасность водителей и пассажиров. Производители экономят на бюджетных авто, устанавливая некачественную систему, от чего зачастую возникают ошибки и загорается АБС (ABS). Датчики, установленные на всех 4-ех колесах приводятся в действие в случае резкого торможения, система ABS не дает колесу заблокироваться и помогает постепенно замедлить ход.

Тем самым бюджетные ABS системы в некоторых случаях увеличивают тормозной путь, что не совсем безопасно. Зачастую при длительной эксплуатации авто начинает загораться ошибка АБС (ABS), что мешает при езде и естественно показывает на наличие неисправности с этой системе.

Бывают случаи, когда горит ошибка АБС, а проблема кроется в другом месте.

Рассмотрим причины. Почему загорается АБС?

При нормальном режиме лампочка АБС указывает на то, что системой произведена разблокировка колес. Это говорит о правильной работе системы безопасного торможения. Если во время торможения загорается АБС, можно слегка опустить ногу с педали тормоза и система все сделает за Вас. В случае. если АБС горит постоянно, необходимо проверить:

  • наличие ошибок в бортовой системе
  • на датчики налипла грязь
  • проблема в электросети системы АБС
  • разбит ступичный подшипник
  • сгорели предохранители блока АБС
  • сбой блока управления авто

Как вариант бывает, что проблемы с генератором или электроцепью авто способствуют загоранию абс лампы. Вы можете продиагностировать авто на наличие ошибок или обратиться в автосервис.

Как самостоятельно проверить авто если загорелся АБС?

Тщательно помойте диски, если на датчиках грязь, это поможет решить проблему. Если на большой скорости присутствует гул, причина выхода из строя ступичных подшипников. Проверьте предохранители, которые отвечают за работу АБС. Проверить сканером АБС на наличие ошибок.

Диагностика автосканером существенно ускорить решение этой задачи, т.к. быстро покажет наличие неисправности по электрической части авто. Такими методами вы решите вопрос если у вас внезапно загорелся АБС (ABS)

Что делать, если АБС загорается временами?

Самая опасная поломка АБС — это постоянное мигание. Это говорит о том, что датчики неверно посылают сигналы в ЭБУ , который так же неправильно управляет системой антиблокировки колес. В случае произвольного срабатывание системы АБС, может произойти резкое торможение, что может привести к тяжелым последствиям. В таких случаях целесообразней поступить так:

  • отремонтировать авто в мастерской
  • отключить АБС на бюджетных авто
  • проверить всю электрическую цепь авто
  • перепрошить систему АБС на дорогих авто

Бывают случаи, когда загорание АБС перерастает в длительный и дорогостоящий ремонт различных узлов агрегата. Замена датчиков АБС обойдется от 600р. до 10 000р. и зависит от марки и класса авто.

Ну и напоследок.

Если горит лампочка АБС — это не всегда является серьезной поломкой в авто. Лучше всегда иметь под рукой автосканер или номер хорошего автослесаря, который поможет быстро и недорого выявить неисправность. Так же имейте ввиду, что отключение системы АБС не всегда можно провести самостоятельно, без последствий. Вы можете повредить работу ЭБУ или других систем авто. Поэтому если у Вас горит загорелся АБС, обратитесь к специалистам.

Удачи Вам на дорогах. До новых встреч. Подписывайтесь на наш блог и следите за новыми публикациями.

elm327.club

Неисправности абс и методы «лечения»

При работе анти блокировочная система управляет давлением тормозной жидкости в тормозном цилиндре каждого колеса для предотвращения скольжения колес. Система может снижать. поддерживать или увеличивать давление жидкости в цилиндре каждого колеса. Но, абс не способна сделать давление выше обеспечиваемого главным тормозным цилиндром.

При нажатии на педаль тормоза и работе абс на педали могут ощущаться толчки. Блок управления абс получает сигналы от датс=чиков скорости колес и быстро меняет состояние каждого электромагнитного клапана. Насос системы ABS начинает работать, создавая пульсации давления. Антиблокировочная система может эффективно снизить тормозной путь и обеспечить стабильность движения автомобиля.

При блокировании колеса блок управления ABS снижает давление, подаваемое к тормозным цилиндрам отдельных колес во время торможения. Впускной клапан закрыт при открытом выпускном. Лишняя тормозная жидкость в этом случае поступает в гидроаккумулятор системы, откуда насос АБС возвращает ее в главный цилиндр.

Когда же колесо не блокируется, блок управления постепенно увеличивает давление тормозной жидкости в цилиндре каждого колеса для снижения скорости его вращения. Впускной клапан открыт при закрытом выпускном клапане. Увеличенное давление обеспечивается главным тормозным цилиндром.

Признаки неисправности и возможные причины

Не функционирует ABS

Первое что нужно сделать, это проверить сканером наличие или отсутствие кодов неисправности АБС.

Проверьте цепи питания блока управления ABS.

Проверьте цепь переднего датчика скорости колеса.

Порядок проверки переднего датчика скорости:

  1. Проверьте разъем жгута проводов датчика, правильность подключения.
  2. Проверьте правильность установки датчика.
  3. Проверьте сам датчик скорости:
  •  Измерьте сигналы датчика скорости при помощи мультиметра. При замере проверните колесо от руки.
  •  Проверьте отсутствие короткого замыкания между выводами датчика.

Таким же образом проверьте цепи датчиков задних колес.

В скан-тестерах есть фукция проверки функционирования элементов электронно-гидравлического блока. Если блок не работает, проверьте отсутствие утечек тормозной жидкости.

АБС функционирует не эффективно

Проведите все проверки описанные выше. Обратите внимение на напряжение питание блока управления АБС, оно не должно быть ниже напряжения бортовой сети.

Не срабатывает электроклапан гидромодулятора.

Используйте проверку функционирования для проверки гидромодулятора.

Помимо таких «крупных неисправностей» могут быть и более простые и незаметные. Сигнальная лампа АБС может не гореть совсем, в таком случае проверяется в первую очередь сама лампа и комбинация приборов.

Если все проверки показали исправность деталей — замените электронно — гидравлический блок.

Похожие статьи








www.em-grand.ru
