как это работает? Часть 1

На сегодняшняя время большинство водителей пытаются модернизироваться и улучшить собственное транспортное средство. Многие прибегают к монтажу ксенонового оборудования, будучи убежденными, что оно обеспечивает лучшую освещенность, видимость и безопасность на дороге. Таким образом, большинство водителей приобретают адаптивный ксенон и производят его монтаж на собственные автомобили. Но, давайте попробуем ближе разобраться в том, так ли эффективен монтаж адаптивного, или же как его называют «кустарного» ксенона.

Виды автомобильных фар и их особенности

Большинство автомобилей, которые с завода не комплектуются ксеноновым оборудованием имеют рефлекторный тип оптики и только минимальное количество транспортных средств выпускаются с линзованной, как галогеновой, так и ксеноновой оптикой.

Рефлекторный тип фар.

Рефлекторная автомобильная оптика состоит из лампочки и зеркального отражателя. Такой тип фар работает по принципу распределения светового луча, который излучается лампой в горизонтальной плоскости. Чтобы обеспечивать правильную освещенность дороги и максимальную производительность светового потока, лампа располагается в фокусе рефлектора.

На сегодняшнее время выпускается достаточно большое количество автомобилей с качественной рефлекторной оптикой, отражателем и колбой лампы. Поэтому они обладают высокой производительностью и обеспечивают достаточно хорошую освещенность дорожного полотна.

Различают два вида рефлекторных фар:

• С двумя лампами – для ближнего и дальнего луча света
• С одной лампой – двухнитиевый галогеновый источник.·

Линзованный тип фар. Данный тип фар очень редко можно встретить на автомобилях, поскольку он обладает большей себестоимостью за счет очень сложного принципа работы и дополнительного оборудования. Такая оптика сконструирована из специального отражателя, имеющего форму эллипса и особой линзы, для рассеивания и однородности излучения светового потока. Такие фары зачастую устанавливаются только на дорогие модели транспортных средств. Преимущества линзованного типа фар: Однородный, мощный и целенаправленный световой поток. Исключение засветов и темных участков на дороге. Четкая граница светотеней.

Протяженность выдачи луча.

Но, еще раз подчеркнем, что большинство автомобилей комплектуются рефлекторным типом оптики. Именно поэтому, если поставить даже самую качественную ксеноновую лампу, то одновременно однородного, правильного и более насыщенного свечения вы не получите никогда и это необходимо четко понимать. Зачастую, если просто устанавливают в стандартный отражатель ксеноновую лампу, то это грозит появлением засветов, темных участков и свет ослепляется водителей встреченного транспорта.

Классификация автомобильных ламп: краткая характеристика

На сегодняшнее время существует три основных типа автомобильных лампочек, которые часто или же редко используются для оснащения головной оптики транспортных средств.

1. Лампы накаливания или же галогеновые источники.

Это самая распространённая лампа на сегодняшнее время, которой комплектуется огромное количество транспортных средств на всех дрогах мира. Это лампа, которая оснащается вольфрамовой нитью накала, через которую проходит ток и она начинает раскалываться, что и обеспечивает выдачу светового потока. Для усиления света используется смесь инертных газов, которые заполняют колбу лампы.

Совсем недавно такие лампы были единственным источником света для головной оптики автомобиля. Но с развитие технологий и данные изделия стали отходить на второй план. Недостатком таких лампочек являются низкая производительность, небольшой срок эксплуатации в среднем 1000 часов, невысокая яркость светового потока, а также желтоватый оттенок, который портит наружность транспортных средств.

2. Газоразрядные или же ксеноновые источники света.

Данные излучатели также заполняются газом, где большая часть отведена на ксенона. Но, в них нет нити накала, а вместо нее присутствует два электрода, между которыми при подаче мощного высоковольтного импульса активизируется электрическая дуга.

Таким образом, лампа разгорается и обеспечивает выдачу насыщенного и мощного потока света. Основными преимуществами данных источников являются высокая производительность, мощный свет, яркость, белоснежный поток, модернизирующий наружность транспортного средства.

В достоинствам стоит отнести и длительный срок эксплуатации в среднем 2500-4000 часов, а также небольшая мощность потребления энергии автомобиля. К недостаткам данного оборудования можно отнести высокую стоимость, а также многокомпонентность.

Для работы таких источников обязательно необходимы блоки розжига, то есть небольшие трансформаторы. Они обеспечивают подачу мощного импульса, влияющего на быстрейший розжиг ксенонового источника.

3. Светодиодные инновационные лампы.

На сегодняшнее время светодиодные лампы не распространены для использования в головной автомобильной оптике. Это инновационные лампочки, которым не нужно дополнительное оборудование для розжига, не нужно много энергии для работы. Светодиоды обеспечивают выдачу яркого, насыщенного и интенсивного белоснежного потока, не боятся вибраций, не характеризуются высокой температурой нагрева при работе. Также могут служить срок более 10000 часов. Использование в головной оптике данных устройств еще является будущим, но достаточно близким.

Почему именно ксенон пользуется огромной востребованностью?

То, что ксеноновые лампы обладают огромными преимуществами еще не делает их самыми идеальными источниками, которые можно применить в разных транспортных средствах. У таких модернизированных и востребованных источников света для головной оптики существует и много недостатков, о которых должен знать каждый водитель.

Основная проблема и минус таких изделий:

• Сложный принцип работы.
• Затруднительный монтаж.
• Многокомпонентность.

Для того, чтобы активизировалась ксеноновая, она же газоразрядная лампа необходима подача мощного напряжения в среднем 25000 В. Обеспечить это может только дополнительное оборудование, называемое блоком розжига, являющее достаточно сложным и дорогостоящим изделием.

Именно поэтому, если ксеноновое оборудование и устанавливается на неадаптированное под него авто, то могут возникать помехи и проблемы в электронном бортовом компьютере.

Также, стоит отметить, что ксеноновое освещение стоит дорого. При выходе из строя одной лампы менять их необходимо попарно, чтобы сохранить однородную цветность излучения и равномерное распределение луча по дорожному полотну. Обуславливается такая ситуация тем, что ксеноновые лампы со временем немного изменяют цветовой спектр, примерно через 200-400 часов работы.

Еще одной проблемой является и плохое распределение света, выдача нецеленаправленного луча, который падает куда-угодно, но не дорожное полотно. Именно поэтому приходится дополнительно приобретать и автокорректоры фар, способные настраивать положение лампы таким образом, чтобы она обеспечивала выдачу целенаправленного, однородного потока света.

Что вы должны понимать?

При установке ксенонового оборудования на свое транспортное средство, не адаптированное под данное освещение вы должны понимать, что существует опасность такой модернизации. Несмотря на то, что ксеноновое оборудование обеспечивает мощный и интенсивный поток света, при его неправильной установке появляются засветы, ослепления водителей встречных авто. Это приводит к ухудшению безопасности на дороге и часто становится причиной к столкновениям, особенно ночью. Стоит отметить, что часто водители обращаются в СТО, где им регулируют положение лампочек, направляя свет вниз. Но это приводит к тому, что лучи отражаются от мокрого асфальта и также создают нежелательные засветы.

xenon-lampa.ru

Типы фар

Рефлектор (отражатель) — это зеркальная вогнутая поверхность, служащая для формирования светового пучка нужной формы. Источником света являются автомобильные лампы (подробнее о типах ламп…). На современных авто рефлектор имеет ступенчатую структуру, похожую на граненый стакан, каждый сегмент отвечает за освещение определенного участка дороги. При этом покровное стекло прозрачное и не участвует в формировании светового пучка.

Если в фаре один рефлектор (односекционные фары), то он используется одновременно и для ближнего, и для дальнего света; при внимательном рассмотрении в нем можно увидеть конструктивно выделеные области, соответствующие ближнему и дальнему свету (рис. 1). В таких фарах используются двухнитевые лампы типа h5. В двухсекционных фарах соответственно два рефлектора, один из которых формирует дальний свет и находится как правило ближе к центру кузова, другой отвечает за ближний свет (рис. 2). Очень редко встречаются машины с двухсекционными фарами, одна секция в которых отвечает за ближний/дальний, а другая за противотуманный свет.

рис. 1 Одна секция. Ближний/дальний совмещен	рис. 2 Две секции. Раздельный ближний/дальний

рис. 3 Две секции. Верхняя — ближний свет, нижняя — дальний
Хрустальные фары — фары с сегментным отражателем и гладким (прозрачным) стеклом или пластиком (рис.1 — рис.3).

Преимущества стеклянных фар перед пластиковыми фарами очевидны (в плане эксплуатации): стекло не царапается, не мутнеет, не желтеет и, соответственно, не ухудшает освещенности дороги. Однако, пластиковые фары при правильном уходе можно предохранить от подобных повреждений или восстановить с помощью полировки (рис. 4). У них есть и «плюсы» перед стеклянными — пластик лишен хрупкости и не разбивается при попадании камней, а при ДТП с участием пешеходов они более безопасны для последних.

рис. 4 Пластиковые фары (до и после полировки)

Рифленые фары — другой тип рефлекторных фар, в абсолютном большинстве они стеклянные . Их особенностью являются гладкий отражатель и рифленое стекло — рассеиватель, формирующий световой поток (рис. 5). У таких фар есть серьезные «минусы» при попытке модернизации. Во-первых, в них НЕЛЬЗЯ ставить ксенон, так как ослепление встречных машин гарантированно, причем гараздо более сильное, чем в случае с хрустальными фарами с ксеноном. Во-вторых, чтобы установить в фару линзованный модуль (для чего это нужно расскажем ниже), обязательное условие — шлифовка рифления стекла.

рис. 5 Рифленая фара (слева со снятым стеклом)

Модульная оптика — один из вариантов решения, если автовладельца не устраивает качество света или он хочет изменить облик своего любимца. В такие фары устанавливаются модули ближнего, дальнего и иногда противотуманного света, а также габариты и поворотники. Стекло заменяется маской из стеклопластика, обычно покрашенной в цвет авто. В таких фарах затруднена регулировка света, а корректор как правило не ставят вовсе, так как возникают проблемы в его работе (в зазор между маской и модулем набивается снег или грязь, что мешает движению модуля вверх/вниз). Цена и сроки изготовления таких фар достаточно высоки.

рис. 6 Модульные фары
Модули представляют собой герметичные самостоятельные оптические элементы, и также как фары бывают линзованными и рефлекторными (рис. 7). Различают моно- и бимодули. В бимодуле (билинзе) реализован одновременно ближний/дальний свет, а переключение происходит перемещением шторки, формирующей светотеневую границу (СТГ) ближнего света (рис. 8 ).

рис. 7 Мономодули	рис. 8 Бимодуль со снятой линзой. Переключение ближний/дальний

Принципиально галогеновый и ксеноновый модули отличаются цоколем лампы и светораспределением внутри светового пучка (для ксенона выше требования по равномерности распределения света на дороге). Также мономодули могут отличаться формой шторки, для ксенона всегда ступенька, для галогена может быть и ступенька, и галка.

рис. 9 Светотеневая граница для галогена и ксенона

Линзованные фары (прожекторная оптика) содержат в своей конструкции собирающую линзу и находят наибольшее предпочтение среди автовладельцев. Безусловно, у линзованных фар есть ряд преимуществ перед рефлекторной оптикой:

— выше КПД, т.е. бОльшая часть света от лампы попадает на дорогу;

— более эффективное светораспределение — перед машиной нет яркого слепящего светового пятна, бОльшая часть света переносится вдаль, освещенность дороги что в 10, что в 50 метрах одинаковая;

— более равномерное освещение дорожного полотна, нет чередующихся светлых и темных пятен;

— четкая светотеневая граница — отсутствует ослепляющий эффект, можно приподнять фары и светить дальше;

— шире освещенная часть дорожного полотна, видны обочины по обоим краям дороги;

— более экономное расходование омывающей жидкости из-за меньшего размера очищаемой области фары при использовании омывателя высокого давления;

— стильный современный вид;

— и, конечно же, главное достоинство — возможность установки ксенона (правильного ксенона!).

рис. 10 Линзованные фары
Рефлекторные фары можно модернизировать, установив в них любой линзованный модуль (примеры работ). Также с помощью установки линз можно решить проблему «неправильного» света на автомобилях с правым рулем, и, соответственно, проблему прохождения техосмотра. Внутри фары линза оформляется декоративным элементом или блендой, которая, как правило, является частью маски. Маска определяет цвет фары и обычно имеет зеркальное покрытие, она не участвует в формировании светового пучка. Окрасив маски, к примеру, в серебристый металлик, черный металлик или матовый черный можно изменить облик Вашего авто и придать ему неповторимый стиль. рис. 11 Чернение фар

---

Написать сообщение

avto-oko.ru

Как выбрать фары для авто



Фары для автомобиля – это своего рода путеводитель. Они отвечают за то, чтобы освещать нам дорогу в темное время суток и в условиях плохой видимости, а также сообщать о своем присутствии другим автомобилистам и пешеходам. Существует несколько видов фар, поэтому, если вы выбираете новые фары для своего авто, ознакомьтесь со следующей информацией. Именно от того, какие фару установлены на вашем автомобиле, зависит качество освещенности проезжей части, а значить и ваш комфорт и безопасность.

Рефлекторные фары (с отражателем)

В конструкции данного вида фар присутствует зеркальная вогнутая поверхность, которая формирует световой пучок нужной формы. В качестве источника света выступают автомобильные лампы (накаливания, галогеновые или ксеноновые). Современные машины оснащены авторефлектором со ступенчатой структурой, которая внешне сходна с граненым стаканом. При этом каждый сегмент такой фары отвечает за освещение отдельного участка дороги. Рефлекторные фары могут быть односекционные и двухсекционные. В односекционной фаре соответственно один рефлектор, который используется как для ближнего, так и для дальнего света. Если внимательно рассмотреть его конструкцию, то можно заметить выделенные области для ближнего и дальнего света. Для таких фар используются двухнитиевые лампы типа h5. Фары с двумя рефлекторами называются двухсекционными. В них один рефлектор отвечает за формирование дальнего света (как правило, расположен ближе к центру кузова), а другой – за ближний свет. Крайне редко, но все же есть автомобили с двухсекционными фарами, в которых один рефлектор формирует ближний/дальний свет, а второй – противотуманный.

Хрустальные фары

В конструкции данных фар есть сегментный отражатель и прозрачное стекло или пластик. Стеклянные фары имеют очевидные эксплуатационные преимущества перед своими пластиковыми собратьями. Они устойчивы к мелким механическим повреждениям, не имеют тенденции к пожелтению или замутнению, а это значит, что качество освещения дороги остается неизменным. Но при правильном уходе пластиковые фары также можно предохранить от царапин и даже восстановить их с помощью полировки. Несомненным преимуществом пластика является меньшая хрупкость, чем у стекла, он не разбивается при попадании гравия. А если автомобиль попал в ДТП с участием пешеходов, то для последних пластиковые фары окажутся более безопасными.

Рифленые фары

Такие фары можно назвать подтипом рефлекторных фар. В абсолютном большинстве эти приборы выполнены из стекла. Отличительная конструктивная особенность рифленых фар – наличие гладкого отражателя и рифленого стекла — рассеивателя, который формирует световой поток. Минусом фар является сложность их модернизации. Во-первых, с ними не совместимы ксеноновые лампы, так как они дадут свет, ослепляющий встречных автомобилистов. Во-вторых, если у вас появится желание установить в фару линзованный модуль, то придется шлифовать рифление стекла.

Модульная оптика



Модульную оптику, как правило, выбирают автолюбители, которых не устраивает имеющееся качество света, а также те, кто хочет изменить облик своего авто. В конструкцию таких фар входит несколько модулей: ближнего, дальнего и противотуманного света, кроме того, поворотники и габаритные огни. Вместо стекла устанавливается маска из стеклопластика, окрашенная в цвет машины. Недостатком модульной оптики является затрудненная регулировка света. При этом корректор обычно и вовсе не устанавливается из-за того, что постоянно возникают проблемы в его работе. Однако цена таких фар достаточно высока, а сроки изготовления продолжительны.

Линзованные фары

Отличительная особенность этих фар состоит в том, что в своей конструкции они имеют собирающую линзу. Многие автолюбители отдают предпочтение линзованной оптике, так как она имеет явные преимущества. Такие фары характеризуются высоким КПД, это значит, что большая часть света попадает точно на дорогу. Кроме того, светораспределение является более эффективным. Нет ощущения, что перед машиной есть слепящее световое пятно. Основная часть света переносится вдаль, поэтому дорога освещена одинаково: что на расстоянии 10 м, что 50 м. Линзованные фары освещают дорожное полотно очень равномерно и значительно шире, чем иная оптика: хорошо просматриваются обочины по краям дороги. Также они отличаются четкой светотеневой границей, поэтому ослепляющий эффект отсутствует. В них можно устанавливать ксеноновые фары. И, наконец, два главных бонуса: стильный внешний вид и экономный расход омывающей жидкости.

Адаптивные фары

Адаптивные, или как их еще называют «умные» фары, отличаются тем, что они направляют свет в ту сторону, куда поворачивает машина. Благодаря такой полезной опции водитель может хорошо видеть дорожное полотно на повороте в момент, когда только начинает поворачивать руль. Система адаптивных фар достаточно сложна. Она включает  в себя бортовой компьютер и датчики, которые реагируют на поворот руля и другие показатели движения (положение автомобиля относительно вертикальной оси, скорость и даже стеклоочистители). В конструкцию фар входит шаговый электромотор, с помощью которого поворачивается оптика. Его работу можно назвать сверхточной: угол поворота может быть очень небольшим, при этом он может отличаться для правой и левой фары. В адаптивную оптику устанавливаются только биксеноновые лампы. Еще одной    важной особенностью данных фар является возможность поворота не только в горизонтальном, но и вертикальном направлении. Эта функция оказывается крайне полезной на холмистой местности. Когда автомобиль находится на подъеме, фары немного опускаются, чтобы не ослеплять автомобилистов на встречной полосе. При спуске, они немного поднимаются для лучшего освещения участка дороги. Кроме того, адаптивная оптика связана с системой курсовой устойчивости. Если EPS срабатывает, фары не реагируют на повороты руля. Как только водитель повернет руль под большим углом, система вновь активируется.

Это основные виды фар, существующих на сегодняшний день. Но помните, что постоянно появляются новые технологии и, возможно, совсем скоро оптику могут ожидать кардинальные изменения.

ru.megasos.com

Автомобильные отражатели (рефлекторы) фар

Свет от источника, типа нити лампы, при использовании соответствующего отражателя (рефлектора) и линзы может быть сформирован в различного вида лучи. Для передних фар, как правило, используются параболические, бифокальные или софокусные отражатели. Чтобы направить свет вбок от дороги и вниз используются линзы, которые служат также защитным стеклом фары. На рисунке показано, как линзы и рефлекторы могут быть использованы для задания направления луча света.



Рис. Характеристики света фар, получаемые при правильно подобранной конструкции линз и рефлекторов

Назначение отражателя фары заключается в том, чтобы собрать свет, излучаемый лампой во все стороны, в концентрированный пучок. Если нужно получить определенное направление к форму луча, важно положение нити лампы относительно рефлектора, это показано на рисунке а. Сначала источник спета (нить лампы) находится в фокусе, поэтому отраженный луч будет параллелен основной оси. Если нить находится между фокусом и рефлектором, то отраженный луч отклонится — то есть будет расширяться в сторону от основной оси. И наоборот, если нить будет помещена перед фокусом, то отраженный луч будет сходиться к основной оси.

Отражатель или рефлектор представляет собой гладкую, полированную поверхность, например медную или стеклянную, на которой осажден слой серебра, хрома или алюминия. Рассмотрим зеркальный отражатель, который «проседает внутрь» — так называемый «вогнутый отражатель». Центральная точка отражателя называется полюсом, и линия, проведенная через полюс перпендикулярно к поверхности, известна как главная оптическая ось. Если источник света перемещать по этой линии, то будет найдена такая точка, где исходящий свет создает отраженный луч, параллельный основной оси. Эта точка называется фокусом. Расстояние от фокуса до полюса называется фокусным расстоянием.

Параболический отражатель

Рис. Формирование ближнего света лампой со сдвоенной нитью

Парабола — кривая, похожая по форме на траекторию камня, брошенного под углом к горизонту. Если источник света помещен в фокус параболического отражателя (см. рис. а), пучок выходящих из отражателя лучей будет параллелен оптической оси; каждый луч от источника будет отражаться параллельно оси независимо от того, а каком месте луч попадает на поверхность отражателя. Следовательно, такой отражатель создает яркий параллельный отраженный пучок света постоянной интенсивности. С помощью параболического отражателя большая часть светового лампочки отражается вдоль основной оси, и только малая часть прямых лучей рассеивается как случайный свет.

Интенсивность отраженного света максимальна около оси луча и понижается при приближении к внешнему краю луча. На рисунке в общем виде показано устройство отражателя и лампочки, в которой нить ближнего света оборудована экраном. Это дает хорошую форму луча ближнего света и используется, главным образом, с асимметричными фарами.

Бифокальный отражатель

Бифокальный отражатель (см. рис. в), как и предполагает его название, имеет две секции отражения с различным фокусным расстоянием. Это помогает использовать больше света, падающего на нижнюю часть отражателя. Параболическая секция в нижней части имеет такую конфигурацию, чтобы отражать свет вниз, чем улучшает освещение ближней зоны непосредственно перед транспортным средством. Этот способ не подходит для ламп с двумя нитями, поэтому он используется только на транспортных средствах с системой четырех фар. При помощи мощных программ автоматизированного проектирования могут быть созданы отражатели с изменяемым фокусом из непараболических секций, что сгладит переходы между каждой областью.

Софокусный отражатель

Софокусиый отражатель (см. рис. г) составлен из множества секций, фокусы которых совпадают. Эта конструкция позволяет получить более короткое фокусное расстояние и, следовательно, модуль в целом будет иметь меньшие размеры по глубине. Эффективный световой поток также увеличивается. Для получении дальнего и ближнего света в модуле применяется лампа с двумя нитями.

Свет от главной секции отражателя обеспечивает освещение на большой дальности, а вспомогательные отражатели улучшают освещение ближней и боковой областей.

Полиэллипсоидальная система фары

Рис. Улучшенный луч ближнего света Полиэллипсоидальной фары

Полиэллипсоидальная система (poly-elipsoidal system — PES), показанная на рисунке, была предложена компанией Bosch в 1983 г. Она позволяет получить луч света столь же хороший, а в некоторых случаях даже лучший, чем обычные фары, но со светоотражающей площади менее 30 см2. Это было достигнуто при использовании отражателя и прожекторной оптики, разработанной при помощи программы автоматизированного проектирования (CAD). Защитный экран обеспечивает необходимую конфигурацию луча. Можно получить луч с четко определенной линией среза или, наоборот, с преднамеренным недостатком резкости. Новейшая система PES-Plus, которая предназначена для больших автомобилей, еще в большей степени улучшает освещение в ближней зоне. Эти источники света используют лампы только с единственной нитью и входят в систему с четырьмя фарами.

ustroistvo-avtomobilya.ru

Типы и разновидности автомобильных фар на основе отражателей

Всем привет. Сегодня в рубрике «Полезные статьи» хочу рассказать о трех популярных типах фар, которые чаще всего используются на автомобилях. Все мы давным-давно видим, а также используем какую-то из этих разновидностей, однако даже не подозреваем о том, что это, как работает и в чем особенность того или иного типа фар.

Первый самый распространенный тип отражателей — параболический. Он представляет собой лампочку, которая располагается в центре или правильнее сказать, в фокусе отражателя, который приумножает и перенаправляет световой пучок вдоль оси на линзу. Такой тип эффективен для дальнего света, а сам луч рассеивается по горизонтали. Коэффициент полезного действия (КПД) такого отражателя составляет порядка 27%.

Ступенчатый отражатель. Такой тип фар имеет отражатель ступенчатого типа, а каждый луч, который отражается от внутренней поверхности, направляется по нисходящей траектории. Таким образом световой пучок достаточно яркий и линза на выходе не устанавливается.

Эллиптический отражатель или отражатель свободной формы FF-рефлекторы (freie flechen, free form). Поверхность отражателя рассчитана точно и поделена на отдельные сегменты, которые отвечают за определенную освещаемую область. Благодаря более направленному распределению луча, его дальность увеличивается, поэтому и КПД у него порядка 45%.

Основные «плюсы» фар с отражателем:

• Относительно неплохая экономичность при хорошей светоотдаче;
• Достаточная обзорность и видимость;
• Простая конструкция и устройство;
• Невысокая себестоимость.

Линзованная оптика. С появлением линз в фарах их КПД значительно выросло (выше 50%), а сами фары стали более индивидуальными, так как размер больше не зависел от размера отражателя и дизайнеры получили больше «свободы действия».

Благодаря линзе расположенной внутри фары, инженерам удалось уменьшить размеры поверхности отражателя, без потери качества и мощности светового пучка. Линзованная оптика представляет собой что-то вроде проектора, который заключили в корпус фары. Система состоит из эллиптического отражателя, шторки, а также выпуклой линзы, сферического или эллиптического типа. Световой луч в такой фаре находится в первом фокусе системы, отражается эллиптическим рефлектором, после чего передается во второй фокус, где часть луча обрезает шторка (экран) и только после этого проецируются линзой на дорожное покрытие.

Отсечение верхнего «лишнего» света производит шторка, расположенная во втором фокусе системы. Это позволяет управлять световым горизонтом и быстро переключать режимы работы фар на ближний и дальний. Граница получается очень резкой и четкой, а видимость и освещение максимально эффективное, вплоть до самой границы. Фары с линзами очень требовательны к настройке, поскольку даже небольшое отклонение может привести к ослеплению или ухудшению видимости для самого водителя. Учитывая этот факт, правила ЕЭК дополнены пунктом об обязательном наличии системы автоматической регулировки светового пучка в вертикальной плоскости (Automatic Level adjuster).

Новое поколение автомобильной оптики, которое базируется на LED-технологии, а также использовании лазерных лучей, уже не используют отражатели, поскольку в них нет необходимости. Световой пучок и без того получается настолько ярким и четким, что в отражателе больше нет необходимости. Умная электроника позволяет также отказаться от шторки, а управление модулями выполняет умная электроника с массой разных датчиков, оценивающих дорожные и погодные условия.

farainfo.ru

Типы фар

Взирая на тот факт, каким типом фар укомплектована оптика вашего авто и какой источник освещения вы предпочтительно используете, будет зависеть и уровень освещения.  Видимость самого пути всегда прямо пропорционально зависит от ваших фар.

Галогенные фары Тип фар, который на данный момент является одним из наиболее распространенных видов комплектации авто. Источником освещения служат галогеновые лампы. Излучают хороший свет. Работают в двух режимах освещения: ближний/дальний. Фары конструктивно могут идти, как в совмещенном, так и в разделенном виде (сдельная/раздельная оптика). Существует возможность использовать би-галоген (галогеновая лампа, которая излучает одновременно свет на ближнее и дальнее расстоянии). Для фар ближнего света предпочтительно используются отражатели свободной формы или же отражатели эллипсоидные (смотреть типы отражателей в статье «Передние фары: роль отражателей»).Помимо этого фара может быть укомплектована и параболическими отражателями. Светотеневые границы в таких фарах могут воспроизводиться двумя способами. Способ первый: светоотражающий колпачок на галогенной лампе с двумя нитями накаливания Способ второй: световой экран в проекционной системе. В фарах имеется электромеханический корректор, который поддерживает определенное положение фар по отношению к плоскости кузова.

Ксеноновые фары Наиболее популярные устройства в области авто освещения. Фары излучают наиболее качественный и яркий свет при помощи ксеноновых ламп. Лампы работают за счет наличия в колбе смеси инертных газов, в том числе ксенона. Данный тип фар идет в комплекте с автомобилями класса премиум и бизнес класса. Могут опционально устанавливаться в автомобили бюджетного типа. По сравнению с галогеновыми фарами, данный тип фар отличается более сложной конструкцией. В систему входит не только фара, лампы ксеноновые, но и блоки розжига. Балласты разжигают лампы, которым необходим должный уровень напряжения. Напряжение составляет 10-20 кВ. Также балласты поддерживают тлеющий заряд до тех пор, пока лампы включены. Существует две разновидности ксеноновых фар. Первый тип фар – рефлекторный. Второй тип – прожекторный. Данные фары пользуются наибольшей популярностью у потребителей рынка. Фары могут быть разделены на ближний и дальний режимы освещения. Но  в большинстве случаев используются би-ксеноновые фары: функции ближний/дальний режимы освещения реализуются в одной фаре. Светотеневые границы в би-ксеноновой оптике могут воспроизводиться несколькими способами. Способ первый: световой экран в проекционных фарах. Способ второй: перемещение газоразрядной лампы по горизонтали в отражательных фарах. Би-ксеноновый тип фар по большей степени оборудуется специальным модулем поворота: вертикальная, горизонтальная плоскость. Из-за особенностей ксеноновых фар, они всегда должны идти в сочетании с автокорректором фар и омывателями стекла фар.

Светодиодные фары Данный тип фар стал использоваться как комплектация головной оптики не так уж и давно, но, не менее, быстрыми темпами набирает популярность. Фары предпочтительно применяются в самых известных марках и моделях авто, например таких как Ауди, Кадиллак, Лексус, прочие. Для того чтобы в данном типе фар были созданы светотеневые границы производители прибегают к применению светового экрана. Часто производители используют специальную систему комплектации: в посадочные места, где ранее были установлены и использовались галогеновые лампы, монтируют светодиодные лампы. Специалисты утверждают, что фары данного типа светят ярко, но при этом не в полной мере соответствуют требованиям и не могут осветить путь должным образом, поэтому отыгрывают по большей степени эстетический характер.



xenon-lampa.ru

Адаптивный свет — VALEO на DRIVE2

Адаптивный свет — одно из величайших изобретений Cibie. Фото: Valeo

Первый автомобиль, оснащенный системой адаптивного света, появился в 1968 году. Это был Citroen DS и на нем стоял свет от Cibie. По задумке такие фары должны были помогать водителям вовремя замечать препятствия ночью. Фары, которые поворачиваются вслед за движениями рулевого колеса — вероятно, лучшее изобретение инженеров компании Cibie. В одном из предыдущих постов мы рассказывали, что всего эта французская компания, ныне являющаяся частью концерна Valeo, получила более 400 патентов. Многие из них были прорывными и стали началом целых направлений производства автокомпонентов. К такой инновации относится и уже упомянутое изобретение, положившее начало тому, что мы знаем сегодня как адаптивный свет.

Опыт Cibie пытались повторить и другие компании, но все сталкивались с одной и той же проблемой — из-за жесткой механической связи фары не всегда успевали освещать дорогу, если автомобиль двигался на большой скорости. Долгое время адаптивный свет был скорее игрушкой, чем инновацией. Но, после объединения Cibie и Valeo, усилия инженеров обеих компаний принесли свои плоды. Системы, делавшие ночное вождение безопасным эволюционировали сумасшедшими темпами. Расскажем, как это было. А в конце статьи, как обычно — конкурс. В этот раз, мы разыграем среди подписчиков сувенирную продукцию — кружку, куртку, безрукавку и поло. Чтобы стать участником, поставьте лайк этому посту и напишите в комментариях, почему вам эта статья понравилась.

Поворотный свет AFS

В начале 2000 года под брендом Valeo на рынке появилась система адаптивного головного освещения — AFS. Первая версия системы опиралась на принципы динамического адаптивного света — при повороте рулевого колеса, фары поворачивались на определенный угол. В отличие от первых разработок Cibie, руль не был жестко связан с фарой. При повороте обеспечивалось оптимальное освещение. Во время движения на больших скоростях использовалась функция Fixed Bending Lights (FBL) — фары автомобиля поворачив

www.drive2.ru

Неисправности ABS, диагностика, способы устранения неисправностей

Неисправности ABS — довольно распространенное явление, но при появлении проблем совсем не обязательно ехать на СТО.

Существующую проблему можно решить самостоятельно — путем диагностики.

Как необходимо осуществлять проверку, чем могут быть вызваны проблемы с ABS, что представляет собой конструкция сенсорного датчика? На эти и ряд других вопросов дает ответы статья.

Сегодня во многих автомобилях установлена популярная и очень эффективная антиблокировочная система. К сожалению, она, как и любая другая система, может приходить в неисправность.

Рассмотрим наиболее часто встречающие поломки ABS, а также основные способы их устранения путем самостоятельной диагностики.

Шаг за шагом все неисправности ABS будут вычислены — можете не сомневаться.

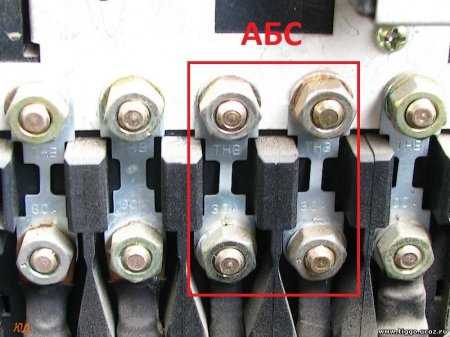

Целостность предохранителей

Итак, первое, на что необходимо обращать внимание при возникновении проблем — целостность предохранителей.

Читайте по теме: Устройство ABS автомобиля.

Уже после визуального осмотра вставки плавкой можно забыть о существующих проблемах.

Главное — осмотреть места соединений и разъемы на факт повреждений и окислений.

Очень часто даже небольшие повреждения контактов и потертости приводят к сбою в работе всей системы.

В случае, если был выявлен перегоревший предохранитель, его необходимо заменить.

Датчики и масса автомобиля

Особое внимание стоит уделить датчикам. Проверьте, нет ли на сенсорных датчиках каких-либо механических повреждений.

Чтобы понять, дают ли датчики точную информацию, необходимо проверить ступичный подшипник на факт отсутствия люфта, а также работоспособность тормозов, целостность колодок, герметичность ГТЦ и так далее.

Все необходимые тесты должны проводиться на специальных стендах. Только так можно рассчитывать на максимально точные результаты осмотра и измерений.

Обязательно стоит убедиться, что масса автомобиля имеет нормальный контакт.

Не правильно выбранные шины

Одной из частых причин неисправности ABS являются неправильно выбранные шины, поэтому перед окончательным выбором желательно проконсультироваться со специалистами своего сервисного центра.

Самостоятельная диагностика

Если причины неисправности ABS после осмотра так и не были выявлены, то лучшим выходом будет полная диагностика системы в специализированном сервисном центре.

В случае, когда нет финансовой возможности, можно продолжить самостоятельную работу.

Как показывает практика, основные проблемы с ABS вызваны обрывом проводов, недостаточно качественным контактом или проблемой в разъемах.

Чтобы убедиться в наличии таких неисправностей, необходимо иметь под рукой тестер или осциллоскоп.

Для получения точных результатов необходимо убедиться, что аккумуляторная батарея заряжена на 100 процентов. При этом желательно следить за скачками напряжений на разъемах и проводниках.

И снова датчики

Часто проблемы с антиблокировочной системой вызваны поломкой сенсорных датчиков числа оборотов. Поговорим о них более предметно.

Расположен данный элемент системы непосредственно над импульсным ротором, связанным с приводным валом или ступицей.

Первое на что следует обратить внимание, это на его загрязненность. Которая легко устраняется.

По кругу полюсного сердечника устройства сосредоточена обмотка, связанная с постоянным магнитом. Благодаря такой конструкции магнитное поле с легкостью проникает к индуктору.

Посредством смены межзубных впадин и самих зубьев, а также вращения импульсного ротора меняется и магнитный поток, поступающий через сердечник и обмотку.

Постоянные изменения в магнитном поле приводят к появлению переменного напряжения, уровень которого можно с легкостью проверить.

Амплитуда и частота напряжения во многом зависит от числа оборотов колеса.

Что представляет собой проверка сенсорного датчика? Основная задача — измерить напряжение и сопротивление в самой системе.

Нормальный уровень сопротивления — около 800-1200 Ом (необходимо верить информации приведенной в паспорте).

Если же сопротивление стремится к «нулю», то можно смело говорить о наличии короткого замыкания.

В случае, когда сопротивление показывает бесконечность, то причина неисправности ABS — обрыв в цепи датчика.

Если обнаружена поломка датчика, то ремонтировать его бессмысленно — необходима полноценная замена. Подобрать хороший датчик не сложно — сегодня существует множество различных вариантов. Основной критерий для выбора — качество.

Лучше ориентироваться на изделия проверенных брендов.

Не стоит недооценивать данный вид неисправности, ведь именно от качества работы датчика во многом зависит нормальное функционирование системы.

В свою очередь правильность работы ABS — это не только ваша жизнь, но и жизнь пассажиров, а также пешеходов.

Поэтому к неисправностям ABS нужно подходить с большой ответственностью.

autotopik.ru

Загорелся «ABS»: Диагностика неисправности тормозной системы

Как выяснить, что случилось с антиблокировочной тормозной системой?

До появления в автомобилях в 70-х годах 20 века системы «ABS», таковые были менее безопасными, если сравнивать их с сегодняшними современными автомашинами. Особенно это касалось того момента, когда водителю приходилось двигаться или по мокрой, или по заснеженной обледенелой дороге. В те годы старые автомобили как правило оснащались не очень-то качественными колесами (шинами), не вполне надежным задним приводом, а также обычной и простой тормозной системой без всякой электроники. Но сегодня как вы знаете друзья, все изменилось в лучшую сторону. В наши дни большинство из водителей даже и не задумываются о стоящих на машинах современных тормозных системах. Сегодня каждый из нас (водителей) чувствует себя за рулем автомобиля уверенно и надежно, даже при движении по дороге, которая занесена снегом в несколько сантиметров или конкретно обледенела. Дело все в следующем. Большинство современных машин в наше время оснащены (оснащаются) передним приводом, который и придает водителям уверенности при находении за рулем автомашины. И более того, эти автомобили оборудованы еще и новейшими современными электронными системами безопасности, которые контролируют сцепление автомобиля с дорожным покрытием, и отличной современной резиной, которая демонстрирует на скользкой дороге просто какие-то чудеса сцепления с такой трассой.  Одной из самых важных систем в любом современном автомобиле на сегодня является антиблокировочная тормозная система (ABS), которая существенно снижает тормозной путь машины и предотвращает блокировку колес, которая может привести к потере сцепления с дорогой и соответственно далее к заносу.



Смотрите также: Как остановить автомобиль на снегу с системой «ABS»



Система «ABS» стала в автопромышленности уже стандартным оборудованием, она в наши дни устанавливается фактически на каждый современный автомобиль выпускаемый автомобилестроительными компаниями. Как мы не раз уже писали, данная система «ABS» состоит из нескольких деталей, а именно, из датчиков скорости, которые устанавливаются конкретно на колеса машины, из электронного блока управления антиблокировочной тормозной системой и также гидравлических клапанов, которые по определенному сигналу электронного блока тут-же регулируют в каждом колесе определенное тормозное усилие не прибегая к помощи водителя (без его участия).



Колесные датчики «ABS» отслеживают скорость вращения каждого колеса автомобиля и постоянно передают данные авто-компьютеру. Как только системный блок «ABS» начинает замечать (видеть), что колесо перестает вращаться, то он тут-же активирует клапана гидравлической тормозной системы и она в свою очередь моментально начинает снижать тормозное давление в этом самом колесе. В итоге давление тормозной жидкости в колесе тут-же падает и тормозное усилие снижается, что способствует далее разблокировки колеса и возврату сцепления с дорогой. Этот процесс через компьютер машины повторяется несколько раз в секунду и до тех пор, пока автомобиль полностью не остановится или водитель сам не отпустит педаль тормоза.

Блок управления «ABS» и компьютер автомобиля каждый раз при включении зажигания автоматически проводит самотестирование антиблокировочной тормозной системы. То есть, каждый раз, когда вы заводите автомобиль сразу происходит автоматический тест системы «ABS». В том случае, если во время самотестирования авто-компьютер получает недостаточно данных от датчиков, от блока управления ABS и от гидравлических клапанов тормозной системы, то на приборной панели автомобиля загорается сигнальная лампа со значком «ABS». Например допустим, если компьютер автомобиля или тот же блок управления «ABS» не получил обратного сигнала от гидравлического насоса тормозной системы или от того-же клапана установленного на каждом колесе, то на приборке (на панели) сразу загорится сигнал «ошибка ABS»,- в виде значка (индикатора).



Обратите друзья ваше внимание конкретно на то, а именно, не смотря на неисправность системы «ABS» и появление на приборной панели ее горящего «сигнала-значка ABS» в самом автомобиле, как правило по-прежнему продолжает работать механическая тормозная система и вы спокойно можете без боязни продолжать движение на машине, но уже без этой электронной системы в помощи блокировки колес во время торможения. То есть другими словами можно сказать, что при поломке системы «ABS» Вы можете безопасно пользоваться своим автомобилем. Правда в этом случае необходимо быть крайне осторожным при торможении на мокрой, заснеженной или скользкой дороге, так как без данной системы «ABS» колеса вашего автомобиля могут переодически блокироваться. Поэтому друзья мы не рекомендуем вам в случае неисправности системы «ABS» эксплуатировать свою машину без соответствующего ремонта долгое время. Таким образом всем водителям должно быть понятно, что в случае выдачи авто-компьютером «ошибки системы ABS» необходимо как можно скорее установить причину этой неисправности и устранить ее в самый короткий срок.



Неисправность системы «ABS».

И так допустим. В вашем автомобиле, на приборной панели горит сигнальная лампа или значок предупреждающий вас о проблемах с антиблокировочной тормозной системой. Что необходимо делать в этом случае?



Во-первых, для начала надо убедиться, что загоревшийся индикатор значка указывает  именно на проблему с «системой ABS», а не на неисправность всей тормозной системы автомобиля.



Для этого необходимо внимательно прислушаться к своей машине при торможении и обратить свое внимание на педаль тормоза. Если при торможении вы начали слышать посторонние шумы (свист, стуки, скрипы и т.п. звуки) или же педаль тормоза в машине стала слишком мягкой (мягче, чем обычно), то ваша задача,- прямой дорогой в технический автоцентр, где специалисты должны провести тщательную диагностику всей тормозной системы машины. Помните пожалуйста, что все эти признаки указывают на серьезную неисправность всей тормозной системы автомобиля, что может привести вас во время движения к аварии. Поэтому друзья запомните, если тормоза вашего автомобиля стали очень плохими, мягкими и не совсем обычными, мы не рекомендуем Вам выезжать на дорогу общего пользования при таких тормозах, так как это может быть очень опасным. В таком случае надо вызвать эвакуатор.



Также, чтобы конкретно выяснить, что загоревшийся значок-символ «ABS» неисправности стал причиной именно антиблокировочной тормозной системы автомобиля, вам необходимо также  убедиться, что в тормозную систему машины не попал воздух, что педаль тормоза на автомобиле по-прежнему жесткая, а не стала слишком мягкой, и еще убедиться в том, что в тормозной системе нет утечки тормозной жидкости. Для этого необходимо сначала проверить уровень тормозной жидкости в бачке, а затем только все тормозные трубки и шланги на предмет их разгерметизации или обрыва.



Кроме всего прочего надо помнить, что при включенном зажигании, увидев на приборной панели такой загоревшийся «значок-символ ABS» не надо никогда паниковать. Может быть это всего-навсего обычная ошибка самой электроники автомобиля. Поэтому в такой ситуации надо выключить зажигание и вынуть ключ из замка, а затем заново включить зажигание и проверить еще раз, появляется ли снова на приборке (на панели) «значок-символ ABS». Повторить этот процесс нужно несколько раз. Вполне возможно, что это действительно  ошибка компьютера автомобиля и после нескольких таких включений и выключений зажигания эта ошибка системы «ABS» просто исчезнет.



Если все-же после нескольких попыток включения и выключения зажигания данная ошибка системы «ABS» на приборной панели не пропадет, то есть не исчезнет, то у вас есть два варианта:

Первый; — отправиться в автосервис и провести тщательную компьютерную диагностику всего автомобиля. Главная особенность диагностики системы «ABS» заключается в следующем, то есть, в электронном опросе блока «ABS» с помощью специального оборудования на всевозможные ошибки в его системе.



Смотрите также: Руководство по зимней эксплуатации автомобиля



С помощью подобной диагностики специалист сможет быстро определить «код» ошибки в системе «ABS», который конкретно и привел к появлению на приборной панели сигнального «значка-символа ABS».



Также, этот самый «код ошибки» даст конкретную подсказку, где именно надо искать причину неисправности всей системы «ABS».



Второй вариант нужен только тем водителям, кто хочет докопаться до этой самой истины самостоятельно и собственными силами. Для того, чтобы не использовать (не применять) дорогостоящего диагностирующего оборудования тестирования системы «ABS», вам необходим сервис-мануал на ваш автомобиль (книга по ремонту и эксплуатации вашей модели автомобиля), также простой автомобильный инструмент который продается в любом автомагазине и естественно мультиметр с высоким сопротивлением (с высоким импедансом). Если вы не можете найти в продаже необходимую книгу по ремонту вашей модели автомобиля, то поищите пожалуйста ее в сети «Интернет» или скачайте ее на компьютер или на свой смартфон.



Обращаем друзья ваше внимание на следующее, что в некоторых автомобилях вы можете получить прямой доступ к диагностике тех-же «кодов неисправности», которые хранятся в компьютере автомобиля, и все это без использования специального диагностирующего сканера. Для этого необходимо проверить каждый электронный блок своего автомобиля (в том числе и блок управления «ABS») с помощью старого проверенного способа, а именно, с помощью двух простых проводов которые вы должны подключить к соответствующим разъемам электронных систем машины. Например, вы можете подключить эти два провода для проверки замыкания цепи в том-же блоке управления «ABS», для чего необходимо подключить эти два провода прямо к разъему блока управления «ABS» и замкнуть провода булавкой или обычной скрепкой. Если после этой проведенной процедуры ошибка «значка-символа ABS» с приборной панели исчезнет, то причина такой ошибки находится в самом блоке управления антиблокировочной тормозной системы. Точно также и таким же способом можно соединить с помощью скрепки или булавки и без использования проводов, другие определенные и необходимые контакты.



Если же уважаемые автомобилисты ваша машина оснащена более современным компьютером, где диагностика выявления ошибок осуществляется только при помощи подключения сканера к диагностирующему порту «OBD II» (On-Board Diagnostic), то чтобы установить причину «появления значка-символа ABS» на приборной панели вам понадобится только электронная диагностика, которую вы сможете сделать либо в техническом центре, либо сами, но уже с помощью купленного вами недорогого сканера ошибок к порту «OBD II».

Предположим следующее, что у вас нет пока никакой информации об ошибках в компьютере автомобиля, которые и привели к появлению на приборной панели «значка-символа ABS». Не спешите проводить компьютерную диагностику. Для начала сами проверьте предохранитель блока управления «ABS». Ведь частой причиной неисправности работы системы «ABS» становится обычный выход из строя предохранителя блока управления антиблокировочной тормозной системы.



И так следуем далее, вы проверили предохранитель блока управления «ABS» который оказался в рабочем состоянии. Что делать теперь? А теперь вы должны с помощью мультиметра проверить напряжение и сопротивление во всех электронных частях системы «ABS». Для этого ознакомьтесь с руководством по эксплуатации и ремонту вашего автомобиля а именно, со всеми соответствующими контрольными значениям напряжения и соответствующего сопротивления в датчиках «ABS» и в самом электронном блоке «ABS».



Смотрите также: Что ломается чаще всего в подержанных автомобилях



Правда надо не забыть еще перед этим проверить основной жгут проводов, которые подсоединены к блоку управления «ABS». Внимательно осмотрите весь жгут проводов отвечающий за работоспособность всей системы «ABS» на предмет их повреждений. Также, вытащите разъем данного жгута проводов из блока управления «ABS» и осмотрите тщательно все контакты в разъеме, на предмет их загрязнения или окисления. Все контакты у проводов в жгуте должны быть чистыми. Если контакты нуждаются в очистке, то с помощью специального аэрозольного спрея для очистки электрических контактов и разъемов возьмите и очистите разъем от этого загрязнения.

Также, при осмотре контактов разъема жгута проводов системы «ABS» обратите ваше внимание на коррозию контактов. Помните пожалуйста, что даже микроскопические химические вещества окисления и коррозии могут серьезно влиять на сопротивление в электрической цепи системы «ABS». По проводам, как многие знают, передается небольшой вольтаж электричества (милливольты) и даже малейшее увеличение сопротивления из-за загрязнения контактов разъема может привести к неправильной работе всей электронной части системы «ABS», а также вызвать ошибку в данной системе, которая и приводит к загоранию на приборной панели индикации «ABS».



Если контроллер системы «ABS» выглядит целым и находится в рабочем состоянии, а  отсоединение разъема жгута проводов системы ABS от блока антиблокировочной тормозной системы вам не помогло решить проблему горящего «значка-символа ABS» на приборной панели, то настало время проверить исправность датчиков скорости вращения колес, которые передают информацию блоку управления «ABS». Для этого необходимо изначально замерить сопротивление этих датчиков, сверив их с контрольными значениями указанными в руководстве по ремонту вашего автомобиля.



Если это сопротивление в пределах допустимых норм, то приступайте к визуальному осмотру самих датчиков скорости вращения колес, самих проводов подходящих к ним и к инспекции (осмотру) состояния каждой оси зубчатой шестеренки (или на каждой ступице колеса), которые устанавливаются в машине на каждом колесе. Как правило, подобные датчики относящиеся к механическим сенсорам устанавливались на старые автомобили.

Также, сегодня во многих современных автомобилях в настоящий момент используются датчики, которым необходимо питание электричеством. Как правило используются «датчики ABS» основанные на «эффекте Холла» (внутри датчика установлена пластина-полупроводник), которые, при взаимодействии с магнитным кольцом на ступице колеса фиксируют изменение самого магнитного поля и скорость образования электронов на пластине внутри «датчиков ABS».



К большому сожалению, не во всех автомобилях эти «датчики ABS» и провода, по которым сигнал от датчиков отправляется в блок управления системой «ABS», надежно защищены от агрессивной внешней среды. В конечном итоге эти провода и датчики могут выйти из строя из-за повреждения и попадания на них грязи.



Для того, чтобы проверить состояние датчиков скорости вращения колес и провода системы «ABS» необходимо для начала, снять колеса с машины, а именно, поочередно поднимать машину домкратом с нужной стороны и снимать каждое колесо.



Так вы получите свободный доступ к датчикам и к проводам.



Если при осмотре жгута проводов системы «ABS» и датчиков скорости вращения колес Вы обнаружили какие-то повреждения (или датчик скорости вращения колес не надежно закреплен или он болтается), то можете считать, что вы нашли причину появления ошибки на приборной панели, которая и сообщала вам об неисправности системы «ABS».



Но если же при осмотре этих проводов и «датчиков ABS» вы не обнаружили на них никаких внешних повреждений, то снимите все датчики скорости системы «ABS» со ступицы (или с оси) и проверьте их сопротивление как мы уже говорили, с помощью мультиметра (если вы не сделали это ранее). Контрольные же значения сопротивления в датчиках скорости вращения колес можно посмотреть в специальных книгах по ремонту и эксплуатации вашей модели автомобиля.

Также еще мы советуем всем владельцам автомобилей время от времени проводить осмотр проводов датчиков вращения колес системы «ABS», делайте это даже в том случае, если антиблокировочная тормозная система машины работает исправно и на приборной панели не загорается «значок-символ ABS». Дело тут вот в чем, все провода и датчики вращения колес находятся снизу автомобиля и они постоянно подвержены агрессивному воздействию внешней среды. Помните друзья, что самым главным врагом для проводов и датчиков является соль, которая содержится в дорожном реагенте, в воде и в снеге.



По каким причинам горит индикатор «ABS» на приборной панели, если датчики и блок управления с проводами «системы ABS» исправны?

Если после тестирования вы обнаружили, что все электронные части «системы ABS» находятся в исправном состоянии, а «значок-символ ABS» на приборной панели по-прежнему горит, то скорее всего сама проблема связана с гидравлической системой клапанов «системы ABS», которая к сожалению не подлежит частичному ремонту.



Смотрите также: Что произойдет, если ехать на ручнике



В этом случае вам по-любому необходимо обратиться в технический центр для диагностики гидравлической системы тормозов вашего автомобиля и возможного последующего ремонта. Также советуем вам снять гидравлический «блок ABS» и протестировать его самим самостоятельно с помощью специального оборудования, воспользовавшись при этом специализированной литературой. Удачи друзья!

www.1gai.ru

Диагностика АБС своими руками: неисправности и их причины

Приобретая импортное авто, многие не могут нарадоваться его комфортной эксплуатации. Сегодня ТС сопоставимо с компьютером, так как напичкано множеством электроники рассчитанной на комфорт и снижение риска ДТП. Техническое оснащение, отвечающее за безопасность, включает в себя такую интересную опцию, как ABS (Antilock Brake System) — Антиблокировочная Система Тормозов. Хотя она давно утвердилась в России и стала стандартом оборудования всех новых авто, но по-прежнему есть, те, кому довелось, столкнулся с ней впервые.

Предназначение АБС – при экстренном торможении не допускать блокировки всех четырех колес. Что позволяет транспортному средству сохранить устойчивость при движении, а на покрытиях с низким коэффициентом сцепления (гравий, мокрый асфальт, снег, лед) сократить тормозной путь. Помимо этого, АБС позволяет машине даже при полностью выжатой педали тормоза оставаться управляемой и не идти в занос. Этот многокомпонентный блок, соединен с системой тормозов, находится он под капотом между главным тормозным цилиндром и тормозными цилиндрами суппортов. Состоит система АБС из основного гидравлического блока модуляции давления жидкости, системы датчиков, отслеживающих частоту вращения и расположения колес, а также компьютера, в котором обрабатывается информация с датчиков и отправляется сигналами на основной блок.

Устройство АБС

Принцип работы АБС

Система датчиков АБС контролирует скорость вращения колес и самого автомобиля. Вовремя сильного надавливания на педаль тормоза, датчики определяют, что авто идет юзом и посылают в блок сигнал на сокращение тормозного усилия, после давление жидкости в магистрали тормоза падает и колеса разблокируются. Причем, если тормозные колодки не разжались, то процесс повторяется до тех пор, пока не придет в норму. Если сказать кратко, то вся работа АБС сводится к циклу торможение – анализ – растормаживание.

Система срабатывает мгновенно, еще до того, как колесо заблокируется, сигнал об этом поступает на приборную панель и появляются характерные толчки в педали тормоза. Когда надпись на приборном щитке носит постоянный характер, это свидетельствует о неисправности АБС. Помните, что какой бы активной в плане безопасности АБС ни выступала, главным по-прежнему остается водитель. Наличие АБС в машине создает у многих иллюзию безопасности, но на практике, если система и берет контроль над поворотами и курсовой устойчивостью, то никоим образом не сокращает тормозной путь.

Антиблокировочная система

С АБС непросто высчитать тормозной путь и спрогнозировать, в каком месте остановится транспортное средство.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.

Признаки неисправности АБС

Первый признак сбоя в системе – индикатор на приборной панели. Когда датчик не тухнет в течение 6–10 секунд или включается во время движения, значит, система неисправна и не функционирует должным образом. Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки. Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса. А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы. Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.

Система ABS

Основные причины неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:

1. Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
2. Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
3. Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
4. Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Все вышеперечисленные проблемы можно решить своими силами, иногда достаточно выявить проблему и произвести ремонт некоторых блоков АБС, чем производить полную дорогостоящую замену оборудования. Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями. Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

датчик АБС на колесе машины

Не редко на работоспособность блока влияет напряжение между клеммами аккумулятора. Если напряжение уменьшено до 10,5В или ниже, то система может сама резко выключиться через предохранительный блок. Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе. Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

Диагностика неисправностей АБС

Самая дорогая деталь при замене – блок управления, но как выше было сказано он находится под защитой реле, которое снижает риск его поломки. Единственное, что может выбить его из строя – это перепад температур, о которых мы описали также выше. Поэтому центральную часть системы можно смело исключить или перенести на последний пункт проверки.

Диагностика АБС своими руками начинается с передних колес:

1. Снимаем датчик.
2. Чистим его от грязи и накопленных отложений керосином или уайтспиритом.
3. Проводим осмотр зубцов на ступице колеса. Именно с них датчик считывает скоростные обороты, когда зубцы забиты грязью, то соответственно данные считываются неправильно, что приводит к зависанию АБС.
4. Убираем с них засоры, это же проделываем и с датчиком задней передачи.
5. После необходимо проверить электрическое сопротивление, которое прописано в заводском справочнике автомобиля. Когда не получается узнать точное сопротивление, обратитесь в магазин и узнайте у продавца сопротивление на вашу модель ТС.
6. Когда с датчиками все в порядке, переключаем мультиметр в режим вольтметра, измеряющего переменное напряжение.
7. Домкратом поднимете машину и раскрутите колесо и при его вращении измерьте напряжение в обмотке сенсора. Узнать нормальную единицу напряжения можно также из мануала вашего авто.
8. Переходим к подшипникам. Износ ступицы колеса является самой распространенной причиной неисправности системы. Нужно все так же прочистить керосином от грязи и проверить их при помощи пошатывания. Если они неисправны, это выявится сразу. Необходимо заменить изношенные элементы и проверить работу сенсора мультиметром.

   Ремонт блока АБС

Когда осмотр с прочисткой деталей датчиков не дал результатов, то, возможно, проблема кроется в реле защиты, которое как мы знаем, охраняет электронные цепи от колебаний напряжения в бортовой сети транспортного средства. Найти защитное реле просто, если у вас на руках есть электросхема машины. Стенки реле чаще всего из алюминия, а крышка из пластика. Под крышкой содержатся два или один предохранитель, которые могут просто перегореть, тогда их нужно заменить.
Когда дело не в нем, то, возможно, перепады давления вывели из строя само защитное реле. Для его диагностики снова берем тестер и идем по пунктам:

1. Отсоединяем разъем от электроблока, который располагается возле реле. В стандарте разъем имеет 25 штырей.
2. Ставим тестер в положение вольтметра.
3. Подключаем его щупы к первому и второму штырю блока. Спутать их несложно, так как они пронумерованы.
4. При включенном замке зажигания измеряем двадцативольтное напряжение бортовой сети.
5. Если напряжения нет, то смотрим целостность предохранителей и проверяем минусом разъем под номером два, на соединение с массой машины.

Когда в этой части неполадок не выявлено переходим к проверке самого реле. Необходимо снять защитное реле с автомобиля и присоединить два провода от клемм аккумулятора к выводам реле обозначенными цифрами 5 и 6. Рабочее реле при подключении в 12 вольт будет производить щелчки, когда их нет, нужно его заменить.

Замена датчика АБС

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327. Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса. Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору. А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить. От числа оборотов колеса, зависит частота напряжения и амплитуда.

Лампочки АБС

Пины крепятся на разъемы, а тестером замеряется сопротивление датчика абс. При замере норма сопротивления в пределах 800-1200 ОМ, но лучше заглянуть в паспорт и свериться с допустимой единицей. Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства. Когда все нормально показания будут такими:

• уровень сопротивления изоляции – больше 20кОм;
• ножка – датчик абс передний правый 7—25 Ом;
• ножка – датчик АБС задний правый 6–24 Ом.

Когда поломка выявлена при осмотре датчика, то ремонтировать его бессмысленно. Если неисправность не найдена, то вмешиваться в работу центрального блока самостоятельно не рекомендуется. Специалисты просмотрят коды неисправностей, ранее сохранённые в устройстве, и произведут соответствующие действия.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Тормозная система ABS: проблемы и их устранение — журнал За рулем

В конце 70-х годов началось серийное производство первой тормозной системы ABS, с помощью которой стало возможным повысить уровень безопасности во время критических ситуаций, связанных с необходимостью торможения. Различные дорожные условия (мокрое и скользкое покрытие) или внезапно возникшие препятствия приводили при экстренном торможении автомобилей без ABS к блокированию колес.

Hella

Следствием этого являлась потеря водителем способности управления автомобилем. В автомобилях, оснащенных ABS, предотвращается блокирование колес, и они остаются управляемыми в любое время, даже в случае торможения до полной остановки или экстренного торможения.

Система ABS состоит из следующих узлов:

— блок управления

— гидравлического блока

— сенсорные датчики числа оборотов

— колесные тормозные механизмы

Управляющее устройство является сердцем системы. В нем происходит прием сигналов от сенсорных датчиков числа оборотов колес и их оценка. Из этих данных складывается информация о скольжении колес при торможении, замедлении или ускорении. В цифровом регуляторе, который состоит из двух независимых друг от друга и работающих параллельно микроконтроллеров для каждой пары колес, эта информация обрабатывается. Образованные на основании этой информации сигналы регулирования, в виде исполнительных команд, поступают на магнитные клапаны гидравлического блока, которые и выполняют команды управляющего устройства.

Располагается гидравлический блок между главным тормозным цилиндром и тормозными цилиндрами суппортов. В тормозных цилиндрах суппортов, давление, поступающее от главного тормозного цилиндра, преобразуется в нажимное усилие, которое прижимает тормозные колодки к тормозным дискам или тормозным барабанам. Даже в случае экстренного торможения, когда водитель давит на педаль тормоза изо всех сил, давление в тормозной системе после гидравлического блока остается оптимальным.

При торможении до полной остановки система ABS регулирует давление в системе тормозного привода, которое должно быть направлено в устройство непосредственного торможения. Оно подбирается для каждого колеса индивидуально, в зависимости от того, замедляется ли колесо, ускоряется ли оно или находится на грани полной блокировки.

Это регулирование происходит следующим образом: сенсорные датчики числа оборотов определяют число оборотов передних колес и дифференциала задней оси (для задне-приводных и полно-приводных автомобилей), а также число оборотов задних колес. Эти данные необходимы управляющему устройству для расчета окружной скорости колес. Как только управляющее устройство высчитывает, что одно или несколько колес находятся на пороге блокирования, подается команда на магнитные клапаны и обратный насос соответствующего колеса. Каждое переднее колесо получает такое воздействие от «своего» магнитного клапана, что достигается максимально возможный эффект торможения, исключающий его полную блокировку. Причем это происходит независимо от других колес. В задне- и полно-приводных автомобилях, имеющих только один сенсорный датчик числа оборотов на дифференциале задней оси, колесо с наибольшей «склонностью» к блокированию определяет значение тормозного давления для обоих колес. Вследствие этого колесо с лучшим коэффициентом сцепления тормозится несколько меньше, и тормозной путь получается несколько больше, однако управляемость автомобиля в этом случае все равно гораздо лучше. В автомобилях с сенсорными датчиками для каждого из задних колес регулирование происходит так же, как и на передних колесах.

Управляющее устройство управляет магнитными клапанами в трех различных рабочих положениях:

— в первом рабочем положении (образование давления) главный цилиндр и тормозной цилиндр суппорта связаны друг с другом. Это означает, что впускной клапан открыт, а выпускной — закрыт. Давление может беспрепятственно нарастать.

— во втором рабочем положении (удержание давления) связь между главным цилиндром и тормозным цилиндром суппорта прерывается. Давление в системе тормозного привода остается постоянным. Это означает, что на впускной клапан подается сигнал, и клапан вследствие этого остается закрытым, предотвращая нарастание давления.

— в третьем рабочем положении (снижение давления) давление в системе тормозного привода уменьшается. Это означает, что на выпускной клапан подается сигнал сброса давления, и он открывается. Одновременно давление снижается за счет включения обратного насоса. Впускной клапан закрыт.

Три различных рабочих положения позволяют увеличивать или уменьшать давление в системе тормозного привода по ступенчатому циклу, благодаря шаговому воздействию на магнитные клапаны. При срабатывании системы ABS эти рабочие положения сменяются 4–10 раз в секунду, в зависимости от особенностей дорожного покрытия.

Если в системе обнаруживается неисправность, она тотчас же выключается. Тормозная же система автомобиля в этом случае продолжает работать эффективно, но уже без помощи ABS. О выходе из строя системы ABS водителю сигнализирует аварийная лампочка на передней панели. В зависимости от года выпуска автомобиля и типа ABS, существует несколько способов для поиска неисправности или диагностики, но начинать нужно с самых простых:

— неисправные предохранители

Осмотр блока предохранителей исключает первый источник неисправности, если вы убедитесь в том, что все предохранители, связанные с системой ABS, находятся в рабочем состоянии.

— визуальная проверка

Необходимо осмотреть разъемы, определить, нет ли

www.zr.ru

Система ABS. «Неисправности под лупой»

1. Hyundai Sonata (2010)

На панели приборов горит лампочка неисправности системы ABS. Сканер показывает ошибку по заднему левому датчику скорости — С1208.

Возможные причины и места неисправности:
— Неправильная установка датчика частоты вращения
— Ротор датчика частоты вращения колеса
— Разъем или цепь датчика
— Блок управления системами ABS/EBD/TCS
— Датчик частоты вращения колеса

Дальше стараюсь по максимуму выжать первоначальные имеющиеся данные. До капельки. Например, посмотрю реальное состояние всех датчиков скорости:

1 — Проверка исправных датчиков скорости показывает скорость ноль км/ч

2 — Проверка неисправного датчика показывает другие данные:
Полученные данные подтверждают, что «этот датчик скорости – неисправный». Вот теперь можно поднимать машину на подъемник и осматривать.

Прошу осматривать вместе со мной:

И если вы ничего не заметили, то давайте посмотрим на другой, исправный датчик скорости:
Увидели разницу? Если нет, то смотрим другое фото, где показываю причину неисправности:
Отвёрткой показываю зазор. Он заметен.

Это и есть причина неисправности: «Слишком большой зазор между датчиком и задающим кольцом».

Откуда взялся этот зазор?

Как оказалось, предыстория возникновения неисправности такая: владелец автомобиля, человек, наверное, продвинутый, решил самостоятельно снять старый датчик и поставить вместо него новый (скорее всего, он был на какой-то диагностике и там ему сказали где притаилась неисправность).

Вот тут владельца машины ожидал сюрприз: он самостоятельно поставил новый датчик, но неисправность почему-то осталась, это как понимать? Наверняка же расстроился, да? Столько времени потрачено впустую, сил, нервов, денег.

Вот тут можно закончить рассказ и послать дорого читателя в сторону автосервисов. Мол, «там смогут».

Однако, это спорный вопрос, «смогут-не смогут».

Но давайте прямо здесь и сейчас попытаемся понять: «ЧТО было сделано не так? Почему НЕ заработало?». Итак, по пунктам:

1. Был ли проверен каталожный номер датчика скорости при покупке в магазине? Бывает, что номер различается на пару цифр, и так быть не должно. Лучше брать тот номер, который есть в каталоге и указывает конкретно на нужный датчик скорости для конкретного автомобиля.

2. Был ли проверен датчик скорости после приобретения? Задумались? А тут нечего задумываться, сейчас век Интернета, забили в поисковик фразу: «проверка датчика скорости abs» — и получайте текст и картинки:

3. Сравните старый датчик скорости системы ABS с новым, только что приобретённым. Сравнили? Отличий не увидели? Тогда можно переходить к пункту 4. Есть отличия? В размерах? В чём-то ещё? Тогда срочно разворачивайтесь и летите обратно в магазин до его закрытия – менять, срочно менять! И не забудьте захватить с собой старый для образца.

4. Внимательно и просто очень внимательно осмотрите место установки датчика скорости. Если есть чем «дунуть вовнутрь» установочного места – сделайте, тем самым очистите установочный колодец от возможного мусора. Возьмите фонарик (переноску) и постарайтесь заглянуть вовнутрь – надо убедиться, что «там всё чисто». Нет, пальцем туда лазать не надо – не почувствуете. Дунуть при помощи рта? Попробуйте. Если дотянитесь. Но лучше всего использовать насос.

5. Не верьте своим глазам. Возьмите кусок шкурки (наждачной бумаги)

И тщательно ею протрите (прошкурьте) установочное место для датчика скорости. Если вы помните, в моем рассказе именно это явилось причиной неисправности, «увеличенный зазор», вот он, ещё раз на фото, запомните этот момент:
Это всё? Как бы не так. Именно на этом этапе случаются ошибки!
Вы, конечно, запомнили в каком месте крепился жгут от старого датчика скорости к корпусу автомобиля? Вот-вот – точно так же закрепите и новый жгут. Если сделаете неправильно – ждите возникновения неисправности через … тысяч км, так как неправильно закреплённый жгут обязательно перетрётся и выдаст ошибку.

Теперь вроде всё. Удачных ремонтов?

---

2. Lexus RX330

Стандартная ситуация: лампочка на панели приборов, считывание ошибки, подъем машины на подъемнике, внешний осмотр. Неисправность говорит о том, что «неисправен датчик скорости». Опыт говорит, взгляд подтверждает: «Обычная ситуация»:

При таком развитии событий, учитывая, что за плечами стоит очередь автомобилей на диагностику и ремонт, раскидываться временем не стоит.

Какой стоит датчик? Обычного типа. Проверка его осуществляется при помощи обычного тестера, по сопротивлению, оно должно быть около 1 Кома. Нет, осциллограф разворачивать, подключать и проверять сигналы не стоит. Нет, смотреть что-то дополнительное при помощи сканера тоже не стоит – тут всё ясно: «Обрыв цепи».

Опыт говорит, взгляд подтверждает: «Обычная ситуация», примета времени – от условий эксплуатации, от старости жгут перетёрся и контакт стал теряться. Проверка простейшая: надо пошевелить жгут в разных местах и одновременно смотреть на прибор. Если в какой-то момент цепь пропадёт\появится, значит, предположение верное.

Клеевая термоусадка спасёт положение. Далее обязательная процедура: клиенту говорится что сделано, как сделано, чем сделано и сколько времени … но клиент перебивает:
— Надёжно?
Ответ классический:
— Самое надёжное – это приобретение и установка нового датчика.

---

3. Mitsubishi Pajero III

Неисправен передний правый колесный датчик скорости. Машину на подъемник, проводку, жгуты смотрю при помощи прибора FF310 («Прибор для поиска неисправностей в электрических цепях автомобиля», более подробнее о нём и о других приборах в статье: autodata.ru/article/all/instrumentariy_dlya_avtomobilnoy_diagnostiki/ ).

Место разрыва внутри жгута находится быстро. Но странно – внешне жгут выглядит пристойно, никаких внешних повреждений, почему же тогда прибор показал отсутствие контакта? Прибор соврал? Ну, проверим.

Расплетаю жгут и внимательно осматриваю провода:

Ну вот, всё понятно: в предыдущем автосервисе работу сделали не совсем качественно. Нет, никого не обвиняю, просто сейчас посоветую «как сделать лучше, чтобы потом без претензий со стороны клиента».

Конечно, к ремонту всех электрических автомобильных соединений надо относиться внимательно, но особенно быть щепетильным к тем, которые постоянно соприкасаются с внешней средой. Наше соединение именно такое: снег, дождь, вредные испарения от дорожных химикатов и т.п.

Но внешне, повторюсь, всё было сделано очень качественно. Даже термоусадка на месте. Так в чем же причина?

1. Предыдущие специалисты соеденили провода «школьным способом», то есть, «просто скрутили между собой». Просто скрутили, и даже скрутку не обжали плоскогубцами. Такой вариант возможен, но только не при ремонте автомобильной электропроводки. Провода надо скрутить, обжать и спаять. Прошу обратить внимание, что перед соединением проводов на них уже должна быть одета термоусадочная трубка!

2. После этого на место соединения натягивается термоусадочная трубка. Из-за особенностей эксплуатации термоусадочная трубка должна быть с клеевым слоем (она имеет средний коэфициент усадки и дополнительный термоплавкий слой клея на внутренней стенке. Применяется для усиленной адгезии)

3. Далее в дело идёт тепловой пистолет или обыкновенная зажигалка:

Да, раньше так не делали, вот не было у нас термоусадочной трубки и всё! Использовали изоленту. Сейчас же, когда можно купить всё, для авторемонта надо использовать самое надёжное и проверенное временем.

Конечно, если термоусадка будет соответствовать SAE-AMS-DTL-23053, иметь хорошую устойчивость к моторному маслу, работать в диапазоне температур от минус 40 до + 125 граудсов по Цельсию – это было бы замечательно. Но если такового нет, то просто совет: прежде чем приобретать термоусадку, посмотрите в Интернете что предлагается к продаже и изучите описание продаваемой термоусадки. Может так оказаться, что для использования при ремонте автомобильной проводки термоусадка будет не совсем пригодной.

Кудрявцев М.Е.
© Легион-Автодата

Кудрявцев Михаил Евгеньевич (ник на форуме Легион-Автодата — AVTEL)
г.Москва, ул.Суздальская, д.9, автосервис «ВТС». Тел.: +7 (916) 626-71-98. Союз автомобильных диагностов

autodata.ru

Загорается ошибка АБС (ABS)

Содержание статьи

На современных автомобилях установлены датчики АБС (ABS), с помощью которых срабатывает система управления тормозом. Эта система часто ломается, особенно на бюджетных авто. Все производители уже давно внедрили эту систему торможения с целью обеспечить безопасность водителей и пассажиров. Производители экономят на бюджетных авто, устанавливая некачественную систему, от чего зачастую возникают ошибки и загорается АБС (ABS). Датчики, установленные на всех 4-ех колесах приводятся в действие в случае резкого торможения, система ABS не дает колесу заблокироваться и помогает постепенно замедлить ход.

Тем самым бюджетные ABS системы в некоторых случаях увеличивают тормозной путь, что не совсем безопасно. Зачастую при длительной эксплуатации авто начинает загораться ошибка АБС (ABS), что мешает при езде и естественно показывает на наличие неисправности с этой системе.

Бывают случаи, когда горит ошибка АБС, а проблема кроется в другом месте.

Рассмотрим причины. Почему загорается АБС?

При нормальном режиме лампочка АБС указывает на то, что системой произведена разблокировка колес. Это говорит о правильной работе системы безопасного торможения. Если во время торможения загорается АБС, можно слегка опустить ногу с педали тормоза и система все сделает за Вас. В случае. если АБС горит постоянно, необходимо проверить:

• наличие ошибок в бортовой системе
• на датчики налипла грязь
• проблема в электросети системы АБС
• разбит ступичный подшипник
• сгорели предохранители блока АБС
• сбой блока управления авто

Как вариант бывает, что проблемы с генератором или электроцепью авто способствуют загоранию абс лампы. Вы можете продиагностировать авто на наличие ошибок или обратиться в автосервис.

Как самостоятельно проверить авто если загорелся АБС?

Тщательно помойте диски, если на датчиках грязь, это поможет решить проблему. Если на большой скорости присутствует гул, причина выхода из строя ступичных подшипников. Проверьте предохранители, которые отвечают за работу АБС. Проверить сканером АБС на наличие ошибок.

Диагностика автосканером существенно ускорить решение этой задачи, т.к. быстро покажет наличие неисправности по электрической части авто. Такими методами вы решите вопрос если у вас внезапно загорелся АБС (ABS)

Что делать, если АБС загорается временами?

Самая опасная поломка АБС — это постоянное мигание. Это говорит о том, что датчики неверно посылают сигналы в ЭБУ , который так же неправильно управляет системой антиблокировки колес. В случае произвольного срабатывание системы АБС, может произойти резкое торможение, что может привести к тяжелым последствиям. В таких случаях целесообразней поступить так:

• отремонтировать авто в мастерской
• отключить АБС на бюджетных авто
• проверить всю электрическую цепь авто
• перепрошить систему АБС на дорогих авто

Бывают случаи, когда загорание АБС перерастает в длительный и дорогостоящий ремонт различных узлов агрегата. Замена датчиков АБС обойдется от 600р. до 10 000р. и зависит от марки и класса авто.

Ну и напоследок.

Если горит лампочка АБС — это не всегда является серьезной поломкой в авто. Лучше всегда иметь под рукой автосканер или номер хорошего автослесаря, который поможет быстро и недорого выявить неисправность. Так же имейте ввиду, что отключение системы АБС не всегда можно провести самостоятельно, без последствий. Вы можете повредить работу ЭБУ или других систем авто. Поэтому если у Вас горит загорелся АБС, обратитесь к специалистам.

Удачи Вам на дорогах. До новых встреч. Подписывайтесь на наш блог и следите за новыми публикациями.

elm327.club

Неисправности абс и методы «лечения»

При работе анти блокировочная система управляет давлением тормозной жидкости в тормозном цилиндре каждого колеса для предотвращения скольжения колес. Система может снижать. поддерживать или увеличивать давление жидкости в цилиндре каждого колеса. Но, абс не способна сделать давление выше обеспечиваемого главным тормозным цилиндром.

При нажатии на педаль тормоза и работе абс на педали могут ощущаться толчки. Блок управления абс получает сигналы от датс=чиков скорости колес и быстро меняет состояние каждого электромагнитного клапана. Насос системы ABS начинает работать, создавая пульсации давления. Антиблокировочная система может эффективно снизить тормозной путь и обеспечить стабильность движения автомобиля.

При блокировании колеса блок управления ABS снижает давление, подаваемое к тормозным цилиндрам отдельных колес во время торможения. Впускной клапан закрыт при открытом выпускном. Лишняя тормозная жидкость в этом случае поступает в гидроаккумулятор системы, откуда насос АБС возвращает ее в главный цилиндр.

Когда же колесо не блокируется, блок управления постепенно увеличивает давление тормозной жидкости в цилиндре каждого колеса для снижения скорости его вращения. Впускной клапан открыт при закрытом выпускном клапане. Увеличенное давление обеспечивается главным тормозным цилиндром.

Признаки неисправности и возможные причины

Не функционирует ABS

Первое что нужно сделать, это проверить сканером наличие или отсутствие кодов неисправности АБС.

Проверьте цепи питания блока управления ABS.

Проверьте цепь переднего датчика скорости колеса.

Порядок проверки переднего датчика скорости:

1. Проверьте разъем жгута проводов датчика, правильность подключения.
2. Проверьте правильность установки датчика.
3. Проверьте сам датчик скорости:

•  Измерьте сигналы датчика скорости при помощи мультиметра. При замере проверните колесо от руки.
•  Проверьте отсутствие короткого замыкания между выводами датчика.

Таким же образом проверьте цепи датчиков задних колес.

В скан-тестерах есть фукция проверки функционирования элементов электронно-гидравлического блока. Если блок не работает, проверьте отсутствие утечек тормозной жидкости.

АБС функционирует не эффективно

Проведите все проверки описанные выше. Обратите внимение на напряжение питание блока управления АБС, оно не должно быть ниже напряжения бортовой сети.

Не срабатывает электроклапан гидромодулятора.

Используйте проверку функционирования для проверки гидромодулятора.

Помимо таких «крупных неисправностей» могут быть и более простые и незаметные. Сигнальная лампа АБС может не гореть совсем, в таком случае проверяется в первую очередь сама лампа и комбинация приборов.

Если все проверки показали исправность деталей — замените электронно — гидравлический блок.

Похожие статьи



www.em-grand.ru

Цоколи, типы и виды автомобильных ламп

Действующим ГОСТом 8769–75 предусмотрено наличие на транспортных средствах восьми видов внешних световых приборов. Каждый из них отличается конструкцией и назначением, что вынуждает производителей устанавливать различные типы автомобильных ламп.

Чтобы помочь владельцам транспортных средств сориентироваться среди разнообразия форм и размеров лампочек для автомобилей, рассмотрим их основные виды, принципиальные отличия и варианты замены. Приведенный справочный материал будет полезен всем, кто прямо или косвенно связан с обслуживанием автотранспорта.

Маркировка

Несмотря на договорённость автопроизводителей об унификации, классификация автомобильных ламп насчитывает десятки осветительных приборов, отличающихся формой колбы и типом цоколя. В условном обозначении автомобильных ламп советского образца используют следующие буквы:

• А – автомобильная;
• С – софитная;
• МН – миниатюрная;
• КГ – кварцевая галогенная.

Полная аббревиатура автолампы также включает номинальное напряжение, мощность и номер разработки, которые следуют после буквенного кода. К сожалению, такое сокращение неинформативно, а лампочки для автомобилей с маркировкой по ГОСТ 2023-88 востребованы исключительно в старых отечественных машинах.

Актуальной и более универсальной на сегодня является другая маркировка, выполненная по единому европейскому стандарту. Она включает следующие основные буквы:

• H – галогенная;
• D – ксеноновая;
• T – миниатюрная небольшой мощности с одним цоколем;
• R – диаметр цоколя – 15 мм, колбы – 19 мм;
• P – диаметр цоколя – 15 мм, колбы – не более 26,5 мм;
• W – без металлического цоколя;
• Y – дополнительный символ, указывающий на жёлтый (yellow) цвет колбы.

В конце условного обозначения добавляют строчную букву, обозначающую количество электрических контактов:

• s (single) – 1;
• d (duo) – 2;
• t (tres) – 3;
• q (quatro) – 4;
• p (penta) – 5.

Разновидность по типу автомобильных ламп

В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.

Галогенные

Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении. Изначально символ «Н» указывал на галогенную (Halogen) лампу, а цифра – на типоразмер. Появившиеся затем ксеноновые и светодиодные лампочки для авто продолжили выпускать в стандартных корпусах. В результате изделия с разными источниками света могут быть изготовлены в одинаковом корпусе, например, H7.

Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна. В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.

Газоразрядные

Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту. Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

1. Ксеноновые лампы с цоколёвкой типа h2-h37, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
2. Биксеноновые лампы для авто, изготовленные по стандарту h5M, HB1M, h23M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
3. Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.

Светодиодные

Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек. Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.

Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов. Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.

Разновидность по цоколю

В работе автомобильные лампочки подвержены сильной вибрации. В связи с этим все элементы конструкции имеют повышенную прочность, а посадочное гнездо для цоколя оснащено зажимом или пружинными контактами. Все виды цоколей автомобильных ламп абсолютно не схожи с бытовыми аналогами. Поэтому, кроме указания типа автолампы, обязательно приводится маркировка по цоколю.

С защитным фланцем

О наличии фланца свидетельствует символ «P», с которого начинается код цоколя (h5-P43t). С фланцем выпускаются мощные лампы для головных фар. Например, популярные модели, устанавливаемые в фары ближнего, дальнего света и ПТФ с цоколями h4,h5, H7, HB3, HB4. Также сюда входят менее востребованные – h2, h22, R2 и многие другие.

Софитные

Данный тип цоколя обозначается как «SV». Автолампа имеет цилиндрическую форму длиною 30-40 мм с двумя цоколями по краям. Такая конструкция позволяет сэкономить внутреннее пространство и минимизировать размер плафона. Наибольшее применение они нашли в освещении салона, где светильники встраивают в обивку. Также софитные источники света используют в подсветке регистрационного знака и стоп-сигналов (например, C5W-SV8.5-8).

Штифтовые

Эти лампы имеют гладкий цилиндрический цоколь с двумя симметрично «BA» или асимметрично «BAY» «BAZ» расположенными штифтами для жесткой фиксации. Смещение штифтов необходимо для того, чтобы исключить возможность установки лампочки другого типа, например, белой вместо жёлтой. Надпись: «PY21W-BAY15s» означает, что данная лампа с желтой колбой, имеет цоколь штифтового типа диаметром 15 мм с одним контактом, мощностью 21 Вт.

Со стеклянным цоколем

Кодировка полностью стеклянных световых приборов начинается с буквы «W», за которой следует размер цокольной части в миллиметрах (W21W-W3x16d). Они очень практичны, и востребованы во многих автомобильных фонарях: указатели поворота, габариты, приборная панель и пр.

Новые виды цоколей

Разъёмные соединения нового формата разрабатываются, как правило, для светодиодных ламп. Их появление объясняется попыткой продвижения светодиодной продукции, а также является своеобразной защитой драйвера от монтажа осветительных приборов другого типа.

Надеемся, данная статья поможет с выбором автомобильных ламп и упростит задачу покупки через интернет-магазины, где необходимо указывать точную маркировку товара. При покупке лампочки в местном магазине желательно взять с собой перегоревшую лампу, чтобы убедиться в их идентичности не только с помощью кода, но и визуально.

Читайте так же

ledjournal.info

Какие бывают типы ламп для фар и как выбрать правильный

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Каждый автолюбитель знает: находясь в движении – включи свет! Этого требует и закон, действующий в РФ, и правила безопасности на дороге. Ведь лампы ближнего света выполняют 2 важные задачи – они освещают дорогу и одновременно оповещают водителей, передвигающихся по встречной полосе, что автомобиль находится в движении. Лампы, устанавливаемые в корпус фар, должны иметь достаточный уровень яркости и низкую энергозатратность. Чтобы обеспечить это, производители ламп для фар выпускают несколько разновидностей их типов, предназначенных для разных марок авто.

Виды автомобильных ламп

Все современные автомобильные лампы делятся на 4 типа:

• галогенные;
• ксеноновые;
• светодиодные, и
• лазерные.

Каждый из данных типов ламп предназначен для конкретной марки авто, и он должен использоваться только в подходящей для него цепи питания. Однако продавцы в авто – магазинах довольно часто предлагают своим клиентам тот тип лампы, который входит в наибольшую ценовую категорию, а не отвечает требованиям авто, для которой он приобретается. Помимо финансовых затрат на такие лампы, можно столкнуться и с иными неприятностями, а именно – оплавление проводки, поликарбонатного корпуса фары и выхода из строя предохранителей. Чтобы избежать подобных проблем, необходимо знать, какие свойства имеет каждый тип автомобильных ламп.

Галогенные лампы

Лидером рынка среди автомобильных ламп считаются галогенные лампы. Они достаточно дешевы, имеют большой срок эксплуатации, но главное – они  создают необходимый световой поток в любое время суток. Однако замена таких ламп может вызвать трудности. Ведь материал, из которого они изготовлены, имеет свойство легко вступать в химический контакт с любыми веществами. Например, кожным жиром, присутствующим на руках у каждого человека. Такой контакт вызовет повреждение самой лампы, и ее дальнейшее использование будет невозможно.

Ксеноновые лампы

Ксеноновые фары также набирают популярность. Все благодаря способности отлично освещать дорогу в любое время суток и в любые погодные условия. Даже при наличии на дороге тумана! Однако такая способность вдоволь «окупается» высокой ценой. Такие лампы довольно долговечны и не имеют нитей накаливания, которые часто повреждаются в обычных лампах при сильной тряске машины или любом другом механическом воздействии. Ксеноновые лампы могут использоваться только в тех марках авто, которые предусматривают такую возможность. Если заводская сборка не предусматривает ксеноновые лампы, то использовать их нельзя!

Светодиодные лампы

Светодиодные автомобильные лампы – не самый ходовой тип ламп. Качество их освещения гораздо хуже, чем у других ламп, но главный их минус – низкий температурный режим работы. Они не достаточно нагреваются, и в результате контраста с внешней температурой, внутренний корпус фар запотевает.

Лазерные лампы

Лазерные автомобильные лампы имеют очень мощный световой ресурс, однако крайне недолговечны. Единственный способ увеличить срок их службы – уменьшить силу светового потока. Но тогда их приобретение будет не оправдано.

Если при выборе ламп для фар возникают трудности, лучше всего будет обратиться к сервисной книжке авто, в которой указана допустимая мощность и тип ламп. Если таковой нет в наличии, то можно обратиться к поставщику данной марки авто или запчастей к ней, и уточнить данные детали у него.

avtopribambas.com

Разновидности автомобильных ламп — Auto-Self.ru

Автомобильные лампы, в отличие от бытовых, работают в более тяжелых условиях, отличающихся наличием вибрации и ударов. Поэтому оснащаются более прочными нитями накаливания, для изготовления которых используют вольфрам других марок.

Типы автомобильных ламп по принципу фиксации в плафоне можно разделить на две категории: фланцевые (h2, h5, H7, h21) и штифтовые.Первые предназначены для того, чтобы после их установки нить накаливания оказывалась точно в фокусе отражателя или на нужном от него расстоянии. Используются они в световых приборах головного освещения: фарах ближнего, дальнего и противотуманного света. Вторые не обеспечивают точности расположения нити накаливания, зато обеспечивают легкую и быструю замену при выходе из строя. Используются в приборах световой индикации, для освещения салона, багажника и моторного отсека.

Цоколи лампочек на 12V и на 24V не отличаются, поэтому смотрите на маркировку. Большинство легковых авто имеют в бортовой сети напряжение 12В.

Знак соответствия

Так как качество работы приборов наружного освещения непосредственно влияет на безопасность дорожного движения, производители обязаны обеспечить соответствие их комплектующих правилам безопасности. Подтверждение соответствию правилам безопасности отмечается на изделие знаком из буквы E и цифры, помещенных в окружность. Согласно требованиям Правил Европейской Экономической Комиссии при ООН цифра обозначает страну, разрешившую использование этого изделие на своей территории.

Странам присвоены следующие обозначения: Германия – 1, Франция – 5, Россия – 22. На нашем рынке приборов освещения заметны такие производители, как Narva и Philips. Продукция Narva отличается невысокой стоимостью, а изделия под брэндом Philips – отмечают, как имеющие отличное качество. Автомобильные лампы Osram выделяются очень хорошим соотношением цена – качество, то есть при невысокой цене обладают отменным качеством. Причем этим отличаются как лампочки с рабочим напряжением 12V, так и 24V. Особенно заметно это на лампах головного света h2, h5(н4), H7 и h21.

Дешевле продукции Narva на нашем рынке только китайские лампочки «Луч», но если Narva не стоит покупать для головного освещения, то «Луч» лучше не брать никуда. После тестирования их продукции лампочки Narva покажутся очень даже ничего. Конечно, не нужно сравнивать продукцию Philips с Narva. А задумав купить лампочку h21 Narva, вспомните о том, что скупой платит дважды, ведь лампочки h21 Philips неспроста дороже изделий от Narva. Диодные (светодиодные) лампочки Philips тоже имеют отличное качество. Narva же можно брать только для освещения бардачка. Поставьте в головное освещение Philips, не экономьте на безопасности.

Конструкции цоколей

Цоколем называется элемент конструкции лампы, предназначенный для удержания ее в патроне и подачи на нее электрического питания. В лампах накаливания и газоразрядных (например, ксеноновые) цоколь служит еще и для герметизации колбы. Это необходимо, потому как из колбы маломощных лампочек накаливания для предотвращения перегорания спирали откачен воздух. В колбы мощных ламп накаливания для той же цели, да еще и для улучшения теплоотдачи, закачивают буферный газ – пары галогенов (брома или йода), такие устройства называют галогеновые. В ксеноновые закачивают, как нетрудно догадаться, инертный газ ксенон.

При включении такой лампы в нем поддерживается электрический разряд, который заставляет газ светиться. При одинаковой мощности накаливания и газоразрядных ламп, яркость последних выше. Поэтому ксеноновые так быстро завоевали популярность. Но после появления на рынке led источников автомобильного света диодные (светодиодные) h2, h5, H7, и h21 стали обгонять по популярности «ксенон». Потому что, имея яркость не хуже, они гораздо проще устанавливаются.

Обозначение автомобильной лампы состоит из трех групп знаков.

Первая группа знаков

Таковая содержит информацию о рабочем напряжении, номинальной мощности, форме колбы. Например, 12v 5w. Это означает:

• 12v – рабочее напряжение.
• 5w – номинальная мощность.

Если лампочка имеет две нити накаливания, то в обозначении указывается мощность каждой из них, например, 12v 5/5w – лампочка рабочим напряжением 12В с двумя нитями накаливания мощностью по 5w каждая. В маркировку может входить символ, несущий информацию о колбе. Например, 12v P 5w обозначает устройство рабочим напряжением 12В, с одной нитью накаливания мощностью 5w в колбе Ø 26,5 мм.

Аналогично маркируются лампочки рабочим напряжением 24V. Например, 24v 5w означает устройство рабочим напряжением 24V с одной нихромовой спиралью мощностью 5W, а 24v 5/5w – рабочее напряжение 24V с двумя спиралями по 5W. Такие лампочки с металлическим цоколем должны быть двухконтактные. Оранжевая колба обозначается наличием в маркировке символа Y. Количество контактов на цоколе обозначается так:

1. S – один контакт на торце.
2. D – два контакта на торце. Двухконтактные имеют, например, обозначение цоколя W2×4,6D, что значит стеклянный цоколь толщиной 2 мм размером 4,6×4,6 мм с двумя контактами. Устройства с таким цоколем могут быть и светодиодные (диодные).
3. T – три контакта на торце.
4. Q – четыре контакта на торце.
5. P – пять контактов на торце.

Типы цоколей автомобильных ламп в России регламентирует ГОСТ 28108-89, виды цоколей и ламп можно посмотреть на фото. Маркировка и обозначение автомобильных ламп.

Виды цоколей имеют следующие обозначения:

• W – стеклянный цоколь, сделанный вместе с колбой.
• SV или C – цоколь с обеих сторон. Используется для подсветки номера и освещения салона.
• BA – с симметричным расположением штифтов. Цифра после буквенной комбинации – диаметр цоколя.
• BAY – со смещением штифтов по высоте.
• BAZ – со смещением штифтов по высоте и окружности.
• BAU – со смещением штифтов по окружности.
• P – фланцевый цоколь.
• X – нестандартные особенности в конструкции.
• Цифры. У устройств с металлическим цоколем – его диаметр. Если цоколь стеклянный, первый размер – его толщина, а второй – длина стороны квадрата каковым он является в другой проекции.

Вторая группа знаков

Содержит информацию о типе лампы и наносится исключительно на лампы головного света. Располагаться она может как перед первой группой знаков, так и после нее. Например, маркировка h2 12V 90W означает то же, что и 12V 90W h2 – галогеновые лампы рабочим напряжением 12В с номинальной мощностью 90W. Галогеновые лампы с обозначением от h2 до h21 имеют такие цоколи:

• h2 – P14,5S.
• h3 – X
• h5 (н4) – P43T.
• H7 – PX26D.
• h21 – PGJ19-2.
• автомобильные лампы h4 – PK22S.

Буква H в обозначениях h2, h5(н4), H7 и h21 говорит о том, что лампы галогеновые (halogen). Автомобильные лампы h4 устанавливаются в противотуманных фарах, а h21 не только в противотуманках, но и в фарах ближнего и дальнего света. Маркировка 12V и 12В означает одно и то же – рабочее напряжение 12 Вольт.

Галогенные лампы

Галогеновые лампы в фарах головного света имеют несколько значительных недостатков, присущих в том числе лампам h5 и h7 philips:

1. Низкая светоотдача.
2. Небольшой срок службы (не более 2 тыс. часов).
3. Нагрев при работе до высокой температуры. Большой процент излучения в инфракрасном диапазоне. Из-за чего зеркало рефлектора выгорает, и фара приходит в негодность.

Газоразрядные лампы

Ксеноновые лампы были изобретены в сороковых годах прошлого века в Германии. А уже в 51 году того же столетия первые ксеноновые лампы были презентованы компанией Osram. Первые ксеноновые лампы, имевшие высокую яркость при низкой рабочей температуре и спектр освещения близкий к дневному свету, стали быстро вытеснять угольные дуговые лампы из киноаппаратов. Позже они нашли применение в головном свете автомобилей, вытесняя h5 и h7.

В наше время колбы этих ламп изготавливаются из кварцевого стекла, так как это единственный недорогой материал с хорошей оптической проницаемостью, выдерживающий высокое давление.

Для увеличения эффективности таких источников света газ в их колбах находится под давлением до 30 кг/см². Это обстоятельство заставляет при работе с ними соблюдать особые меры безопасности. Транспортируются такие лампы в предохранительных пластмассовых контейнерах, которые снимаются только после установки лампы, а при демонтировании обязательно надеваются.

Ксеноновые лампы philips хороши тем, что их свечение очень близко по спектру к дневному свету, поэтому глаза меньше устают и лучше различают препятствия на дороге. Яркость и спектр свечения не единственные их достоинства. Преимуществами также являются следующие качества:

• Возможность точной фокусировки за счет того, что источник света, которым является плазменная область возле катода, близок к точечному.
• Небольшой нагрев при работе.
• Незначительный процент тепловых лучей в рабочем спектре излучения.
• Большой срок службы (до 3–5 тыс. часов).

Диодные источники света

Следующей ступенью в эволюции автомобильных ламп стали светодиодные (led) источники света. Которые для головного света имеют такие же цоколи, как h2, h5(н4), H7 и h21. А так как диодные (led) лампы не требуют в отличие от разрядных специальных устройств питания, замена галогеновых ламп головного света на светодиодные чрезвычайно проста. Обычно замена h2, h5(н4) или H7 на диодные led выполняется владельцем автомобиля без посторонней помощи. Производят светодиодные автомобильные лампы все те же Philips, Narva и Osram. Светодиодные автомобильные лампы бывают как рабочим напряжением 12V, так и 24V. Причем диодные устройства led на 12В светят нисколько не хуже, чем led на 24V. LED — это аббревиатура от английского названия светодиодов — light-emitting diode.

В отличие от других типов ламп, диодные (светодиодные) led лампы имеют не только разную яркость, но и разные оттенки цвета освещения. Их обозначают цветовой температурой в градусах Кельвина для ламп led рабочим напряжением как 12В, так и 24V. Она соответствует таким цветам: от 6 до 6,5 тыс. К – холодный белый; от 4,2 до 5 тыс. К – нейтральный белый; от 3 до 3,5 тыс. К – теплый белый. При разной цветовой температуре яркость свечения led может быть одинаковая. Светодиодные источники (диодные) хороши тем, что их свечение очень близко по спектру к дневному свету. Яркость, спектр свечения, и надежность – вот основные достоинства, которые имеют светодиодные (диодные) лампы philips, включая h5 и h7.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

auto-self.ru

Название лампочек на авто. Выбор видов автомобильных ламп и их маркировки

В современном автомобиле больше сотни лампочек. Из задачи различны, начиная от подсветки салона, панели приборов и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты, электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.

Цоколь — конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической лампы накаливания.
Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее. В итоге количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт..
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Обозначение ламп не по цоколю

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения

Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной лампы и цоколя

Цоколи ламп классифицируются по ГОСТ 2023-88.

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения T5 4W – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера R 5W – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера P21W – мощность 21 ватт.
SV (С) – софитная лампа, с расположенным с двух сторон цоколем. Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения W 2*4,6d 5W – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

В завистимости от количества контактов у цоколя лампы, в маркировке присутствует следующая буква:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Обозначение ламп не по цоколю

Галогенные лампы обычно обозначаются буквой Н независимо от типа цоколя. Далее следуют цифры, указывающие на тип л

advsk.ru

Лампочки для фар автомобилей — виды и особенности выбора

Не работают фары? Нужно поменять лампочки для фар автомобилей? Разберёмся.

Для начала рассмотрим, какие бывают лампочки в фарах.

В первую очередь лампы для автомобиля можно поделить на 2 основных типа:

Лампы головного света — устанавливаются в передние фары автомобиля.

Лампы дополнительного света — к ним относятся габаритные огни, стояночные и лампы салона, стоп-сигналы.

Каждый тип ламп имеет свои обозначения и стандарты подключения (например, h2, h4, h5 — обозначения для ламп с содержанием галогеновых газов).



Виды ламп в фарах автомобиля

Во-вторых, по назначению передние лампы делят:

Лампочки дальнего/ближнего света — основное освещение дорожного покрытия перед автомобилем. Представляют собой составляющие блок-фары, переключаемые при необходимости осветить дальние/ближайшие участки дороги.

Противотуманные лампы — устанавливаются в головной оптике. Свет от фар как бы стелется по дороге, не освещая туман по высоте. Используются в тяжелых метеоусловиях (туман, дождь, снегопад). Не только помогают водителю лучше ориентироваться на дороге в непогоду, но и увеличивают видимость самого транспортного средства для других участников дорожного движения.

В-третьих, деление по конструкции:

Автомобильные лампы накаливания — самый старый вид ламп. Можно сказать устаревший.

Галогенные (галогеновые) лампы — представляют собой лампу накаливания, в колбе которой находится буферный газ (пары галогенов — брома или йода). Отличаются большим сроком службы. Самый распространенный тип ламп, используемых в фарах авто. Постоянно дорабатываются для получения большей интенсивности света и увеличения радиуса освещения перед авто.

Ксеноновые лампы — состоят из колбы с газом (ксеноном) и электродов. Светятся благодаря электрической дуге, возникающей вследствие подачи напряжения. Свет, который испускает ксеноновая лампа, — белый, близкий по спектру к дневному, и яркий (интенсивность выше в 3 раза, чем у галогеновых ламп). Яркие, энергоэффективные, и долгоживущие лампы. Комфортные для глаз водителя, но могут быть чрезмерно яркими для других участников движения.

Светодиоды — состоят из многочисленных светоизлучающих диодов (LED). Излучаемый свет близок к дневному свету. Потребляют меньше электроэнергии, по сравнению с галогенными, и имеют очень долгий срок службы. Работают без износа в течение длительного времени использования. Благодаря небольшим размерам открывают широкие возможности для дизайна. Однако зимой световой поток светодиодных ламп значительно снижается.

Что нужно знать о лампочках в фары перед заменой

1. Основное правило, которое нужно помнить, если вы планируете заменить лампочки в фарах, — это то, что лампы в фарах нужно менять парами.

Для этого есть веские основания:

• Лампочки устанавливались вместе в одно время, а значит, раз перегорела одна, то и смерть другой не за горами.
• Если вы решите оставить вторую и заменить только одну в целях экономии, то тем самым вы нарушите картину светораспределения, т.к. новая лампа всегда будет светить ярче той, которая уже отработала немало.

2. Собираясь в магазин за новыми лампочками в фары, возьмите с собой старые. Так вам будет проще подобрать аналогичные и исключите риск купить неподходящие. Тем не менее, не забывайте изучить надписи на упаковках.

3. В продолжение темы про упаковки: проверьте, стоит ли ней знак соответствия. Это обязательное условие, если товар качественный (а именно такой и нужен). Если же вы увидели надпись Offroad use only («Использовать только вне дорог общего пользования») или Not for use in Europe («Не использовать в Европе»), то такие лампы пропускаем — они запрещены к использованию в России.

4. Надписи +50% Light или Beam Performance +60% на упаковке обещают вам, что некоторые точки перед автомобилем будут освещены лучше по сравнению с возможностями обычных ламп. Однако помните, что дополнительные эффекты снижают ресурс лампочек, что означает более скорую их замену.

5. Лампы белого и желтого свечения и надписи типа 2600 К. Здесь эталоном для сравнения выступает дневная цветовая температура, которая находится в рамках 4000-6500 К.

Значение на упаковке близко к нему — свет, излучаемый лампой, похож на дневной. Он комфортный и привычный, создаёт меньшую нагрузку на глаза, в нём предметы более чёткие. Однако в дождливую погоду или в тумане видимость резко падает, т.к. белый свет отражается от капель воды.

Значение на упаковке ниже 3000 К — перед вами лампы жёлтого свечения. Они эффективны в непогоду, хотя при хороших погодных условиях не так удобны. В связи с этим, устанавливают их в противотуманные фары, а не головные.

Если колба лампы цветная, скорее всего, это чисто эстетическое решение — свет будет белым. В некоторых случаях колбы окрашивают в синий, чтобы повысить цветовую температуру.

6. Отсутствует указание на срок службы лампы в фары? Стандартным временем жизни при напряжении 13,2 В считается:

• для галогеновых ламп — 600 ч.,
• для газоразрядных (ксеноновых) ламп — около 3000 ч.,
• для светодиодов (LED) – 10 000 ч.,
• для органических светодиодов (OLED) – 30 000 ч.

Превышение напряжения снижает срок службы лампочки (например, увеличение напряжения на 5% влечёт снижение срока службы лампы на 40%). Однако световой поток будет сильнее. При низком напряжении ситуация обратная.

7. Оригинальная лампа была 60/55 Вт, но в наличии только более мощная – 100/90 Вт. Стоит ли приобрести её, да и света она даёт больше? Нет, больше не значит лучше. Если не хотите, чтобы эксперимент увенчался пожаром из-за превышения нагрузки на проводку.

8. Являются ли аналогами газоразрядная (ксеноновая) лампа и галогеновая лампочка в фары с пометкой intense white хenon effect? И та и другая испускает чистый белый свет, но они всё же различаются — газоразрядные лампочки светят лучше.

Заказать автозапчасти >>>

Замена лампочек в фарах

Если у вас не включаются фары, как правило, не требуется полное снятие или замена фар для восстановления их работоспособности. Сам процесс замены лампы в фаре и последовательность шагов может отличаться в зависимости от модели автомобиля, однако зачастую хватает открутить несколько крепёжных болтов и немного времени. Например, замена лампочек передних фар происходит следующим образом: откручиваются болты, снимается фара (можно снять не вытаскивая разъём) либо оттянуть фару не снимая полностью весь блок, чтобы достать до лампочки, осторожно выкрутить или нажать на специальный штекер для отделения лампы, установить новый световой элемент.

Основная сложность процесса замены лампы в фаре — конструкция авто, не позволяющая беспрепятственно добраться до креплений и самой лампочки. Иногда требуется снятие других деталей автомобиля, чтобы произвести замену. Также некоторые детали слишком туго поддаются, поэтому не все справятся с этой задачей (в основном это касается девушек) или есть риск при чрезмерном усилии повредить детали (особенно если это усилие там и не нужно). В связи с этим иногда легче обратиться в автосервис, чем тратить время на то, чтобы разобраться в нюансах процесса, к тому же стоит услуга недорого, и у профессионалов займёт немного времени.

Как сделать тонировку фар читайте здесь.

service-liga.ru

Виды светодиодных ламп для автомобиля: Тюнинг интерьера.

Светодиодные лампы для автомобиля рекомендуется покупать с учетом марки транспортного средства. Лампа данного типа — альтернатива галогенному освещению. Некоторые производители специализируются на изготовлении готовых диодных фар основного света, в которых предусмотрено радиаторное охлаждение.

Характеристика оптики

Для светодиодных ламп авто характерно 2 напряжения:

• 12 Вт — для легковых машин;
• 24 Вт — для грузовых автомобилей.

Так как в электросети бывают скачки напряжения, при которых светодиодная лампа быстро перегорает, поэтому в оптику устанавливается драйвер. С его помощью стабилизируется ток. За счет драйвера светодиоды для автомобиля становятся универсальным решением освещения. Такие автомобильные лампы бывают на 12 Вольт и на 24.

Подбор мощных светодиодов для авто (Н1, Н7, Н27 и Н1) производится с учетом их конструкции и модели. Китайские фирмы производят одну модель для нескольких цоколей. Если цоколь не подходит, тогда лучше их поискать по маркировке либо названию.

Перед тем как подключить светодиодную ленту к автомобилю или установить головную оптику, рекомендуется ознакомиться с мощностями различных цоколей.

Значение этого показателя должно соответствовать минимальным требованиям.

Какие светодиоды подходят для ближнего света? Их подбор производится с учетом цоколя. Чаще устанавливают в автомобиль лампы с цоколем Н7, реже — Н11. В такой оптике светодиод находится вверху, а его поток поступает вниз от отражателя фары. Для определения реального светового потока учитывается техническая документация на используемые диоды. Лампа для ближнего света должна обладать следующими характеристиками:

• мощность — 12 Вт;
• минимальный световой поток в 1000 Лм (если водитель использует модель Cree либо Philips).

Конструкция должна быть оснащена радиатором. Но возможно его отсутствие. В таком случае у светодиода маленькая мощность.

Проблемы при эксплуатации

Производители выделяют несколько причин, почему затруднено подключение светодиодной ленты в авто:

• из-за больших параметров радиатора невозможно закрыть герметизирующую крышку фар;
• фонарь не сочетается с конструкцией светодиода, это нарушает четкость границы.

Использование светодиодов — это улучшение освещенности в темное время суток. Если водитель использует такую оптику зимой, он должен учесть возможное ее обледенение. Мощность светодиода в 3 раза ниже галогена. Выделяемого тепла недостаточно для нагрева фар. Поэтому будет наблюдаться обледенение.

Хорошей идеей считается установка галогена зимой.

Для дальнего головного света устанавливают на авто своими руками лампы h2, которые должны обладать высокой мощностью. Освещенность при дальнем свете низкая. Чаще водители жалуются на плохой дальний свет в темное время суток и при плохих погодных условиях. Оптимальным решением считается подбор светодиодных ламп по марке автомобиля и с учетом их мощности.

Значение последнего показателя должно находиться в пределах 17–20 Вт. При этом фонарь должен издавать световой поток более 1500 Лм. Дальняя оптика должна быть оснащена радиатором охлаждения. Из ее минусов специалисты выделяют большой размер диодов, из-за чего крышка не закрывается. Если подключается лампаки тайского производства, учитывается яркость, которая указывается на 2 штуки.

Цоколь Н4

Светодиодные фары для автомобиля с цоколем на h5 оснащены двумя диодами высокой мощностью, которые находятся в каждой лампе. Элемент ближнего света расположен вверху, а элемент дальнего — внизу. Предварительно фонарь рассчитывается на параметры спирали галогенки. Поэтому подбор диода производится с учетом ее параметров.

Специалисты выделяют следующие характеристики для фар с цоколем h5:

• яркость ближнего света — 1000 Лм;
• яркость дальнего света — 1500 Лм;
• полная мощность — 17 Вт.

Светодиодный тюнинг авто заключается в монтаже ламп с радиатором, в котором предусмотрена активная либо пассивная система охлаждения. Если произвести обзор современных осветительных элементов, можно сделать вывод, что их яркость равняется 3000, 3800 и 4500 Лм. Но это значение указывает производитель для двух штук суммарно. Лучшие производители светодиода:

Доработка противотуманок и ГО

Галогенки, используемые в противотуманках, имеют цоколь H8 либо h21. Можно ли их заменить диодами? При доработке автомобиля водители часто заменяют галогенки диодами. Данный тюнинг не влияет на качество езды, поэтому можно выбирать светодиодные фонари номинальной яркостью в 900 Лм.

Так как рассматриваемые лампы не разрешены дорожной инспекцией, водители накладывают на диод желтый колпачок. Такая технология позволяет потоку быть похожим на цвет галогенки. Для получения идеального фокуса фонарь используется в качестве дневного ходового огня. Проверка ДХО проводится в солнечный день. При этом нужно соблюдать расстояние в 100 м. На противотуманки подключается диод с учетом правил, описанных выше.

Его мощность должна равняться 10 Вт, а световой поток должен находиться в пределах 900–1000 Лм.

К часто используемым диодам относят модели с цоколем W5W T10. Их яркость колеблется в пределах 100–500 Лм. Предел номинальной мощности — 5w, а яркости — 50 Лм. Специалисты не рекомендуют устанавливать мощные габариты, так как они быстро мерцают и перегорают. Это связано с наличием галогенов, пластмассового цоколя и обманок.

Последний элемент оснащен резистором, который нагружает электрическую сеть. В таких случаях рекомендуется установить отдельно внешнюю обманку. Она будет располагаться на определенном расстоянии от светодиодов. Светодиодные лампы 12 вольт для авто, используемые для габаритных фар, могут иметь разный цоколь. Габаритный фонарь может оснащаться диодом с цоколем BA9S. Специалисты различают такие элементы по количеству светодиодов и их конфигурации. Чтобы предотвратить перегрев кристаллов, фонарь оснащается стабилизатором тока.

Серии огней для оптики

Рейтинги серий ламп, устанавливаемых на передние габаритные фары:

1. Smd — лампы данной серии дают яркое освещение. Они компактны и обладают широкой диаграммой направленности. В лампе может быть несколько диодов.
2. Smd типа Canbus устанавливаются в автомобиль с компьютерной диагностикой, так как мощность исправной лампы ниже допустимого минимального значения, указанного производителем авто. Такие светодиодные лампы на 24 вольта или 12 могут иметь цоколь. Некоторые лампы могут быть без цоколя и с несколькими диодами.
3. Sf — имеют маленькую яркость и крупные габариты.

Для указателей поворота можно использовать одноконтактные огни P21W. Их устанавливают на все фары. Для стоп-сигналов используют двухконтактные осветительные элементы с цоколем 1157. У светодиода для стопов может быть цоколь 1156. Японские автомобили укомплектовываются только бесцокольными одноконтактными либо двухконтактными лампами. Самые надежные диоды относятся к серии smd. Они имеют яркий свет, широкий угол свечения.

Такие лампы могут иметь 68 диодов.

Если водитель установил на стопы диоды китайского производства, на заднее стекло устанавливается табличка «Спасибо». С помощью такого знака водитель выражает свою благодарность тем участникам дорожного движения, которые сообщают с помощью габаритов о выходе из строя стопов.

Перед тем как выбрать осветительные элементы в салон, необходимо выяснить габариты автомобиля. Для интерьера используют автономные светодиодные светильники на батарейках либо фестоновые лампы. Длина последних осветительных элементов равна 28, 31, 36, 39 либо 41 мм. Выбор салонных светодиодов производится с учетом их вида:

• некоторые модели монтируются в стандартный автомобильный плафон;
• некоторые модели монтируются в штатный плафон, но имеют большие габариты по ширине;
• матрицы.

Первые модели используются, если ограничено пространство плафона. Такой светодиодный светильник может иметь цоколь S85 либо S10. Вторые модели имеют большую ширину. В светодиодную матрицу входит большое количество диодов. Такие модели имеют прямоугольную форму. Их мощность приближена к 12 вольтам.

В комплект входит 2 типа контактных цоколей.

Можно использовать для подсветки панели приборов двухцветные светодиодные лампы с простым цоколем Т5. Для этого используют лампы со специальным патроном.

Ремонтные работы

Часто самостоятельная установка светодиодной ленты на авто либо одной лампы производится через резистор, который является линейным элементом цепи. Величина тока, проходящего через него, зависит от задаваемого напряжения. Его повышение на аккумуляторный агрегат приводит к увеличению тока, проходящего через светодиоды. Последние элементы не являются линейными, поэтому скачок напряжения нарушает температурный режим кристаллов. Из-за перегрева они мигают.

Если такое явление наблюдается периодически, рекомендуется выяснить у специалистов, почему моргают светодиодные лампочки в автомобиле. Продолжительное мигание указывает на то, что лампы Маяк либо другого производителя неправильно подключены. В таком случае аккумуляторный агрегат выдает на панель приборов ошибку (путем мигания датчика). Подобное проявляется через несколько месяцев использования светодиодных ламп. Если установить автономный стабилизатор тока, рассматриваемую причину можно будет устранить.

Специалисты не советуют монтировать светодиодные элементы вблизи заводских ламп головного света. В таком случае температура повышается выше 85ºС, что негативно влияет на элементы освещения. Из-за сильного накала нити разогревается окружающее пространство и пластиковый корпус лампочек. Так как зимой холодно, аккумуляторный агрегат может не загораться, а диоды не будут плавиться.

Летом внутри фары температура может подниматься до +100ºС, что способствует быстрому выходу из строя диодов.

Аккумуляторный агрегат мгновенно выдает ошибку. Если заморгали датчики аккумулятора, рекомендуется посмотреть стабилизаторы, встроенные в светодиодные лампы. Подобное явление может быть связано с низким качеством стабилизаторов.

Тюнинг интерьера

Встроенное устройство не ограничивает ток на нужном уровне. Особое внимание уделяется выбору диодов для интерьера. В салон можно установить светильник с датчиком движения хорошей мощности и яркости. Лучше использовать светильники, которые заряжаются от батареек. Такие элементы освещения легко демонтируются. Их зарядка производится от электрической сети. Можно использовать для зарядного устройства батарею высокой мощности и производительности. Ее выбор зависит от типа светильника.

Светодиоды, используемые для габаритов и салона, не требуют максимальной отдачи света. Поэтому их подключают к простому резистору 14,5-вольтовому. Часто тюнинг автомобиля предусматривает установку светодиодных лент, которые рассчитаны на напряжение в 12 В. Для их подключения используется аккумуляторный агрегат. При этом наблюдается постепенная потеря яркости и мерцание. Через некоторое время лента перегорает.

В таких случаях устанавливается второй резистор с напряжением на 14,5 В. Чтобы аккумуляторный агрегат не выдавал ошибку, а светодиодные лампы не мерцали, рекомендуется:

• не размещать их вблизи ламп головного света;
• не использовать светодиоды без стабилизатора.

Эффективным ограничителем тока считается LED-контроллер с нужным значением мощности и выходного тока.

За счет незначительных размеров и герметичного корпуса такое устройство будет эффективнее резистора.





proledlamps.ru

Технические характеристики автомобильных ламп

Автомобильное освещение – это повышенная безопасность на дороге. В систему автомобильного света входит как внешнее, так и внутреннее освещение. Таким образом, в нынешнее время существует большое количество разновидностей ламп, а именно:

Каждый лампа предполагает монтаж в специально отведенное для нее место, обладая такими характеристиками, как тип монтажного цоколя, мощность, напряжение и самое главное, что обеспечивает безопасность – это яркость или же сила света. Яркость ламп обеспечивает качественное освещение дорожного полотна, характеризуется охватом территории, протяженностью. От яркости зависит ваша безопасность и соответственно чем она выше сила света, тем большую защищенность приобретает водитель транспортного средства. Следуя из этого, мы представляем вам подробную характеристику существующих и распространенных автомобильных ламп и их параметры.

Характеристики автомобильных ламп

Место монтажа	Вид лампы	Тип лампы	Монтажный цоколь	Напряжение источника (В)	Мощность лампы (Вт)	Яркость(Лм)
Ближний/дальний	Старая лампа накаливания	R2	P45t-41	6	45/40	400-550
				12	45/40
				24	55/50
Противотуманки, дополнительные фары, ближний/дальний свет для четырехфазных систем	Галоген	Н1	P14.5e	6	55	1350
				12	55	1550
				24	70	1900
Дальний и ближний свет головной оптики	Галоген	Н2	X511	6	55	1300
				12	55	1800
				24	70	2150
Противотуманные и дополнительные фары	Галоген	Н3	PK22s	6	55	1050
				12	55	1450
				24	70	1750
Ближний и дальний режим	Галоген	Н4	P43t-38	12	60/55	1000-1650
				24	75/70	1200-1900
Для четырехфарных систем ближний/дальний режим	Галоген	Н7	PX26d	12	55	1500
Дальний режим для систем с четырьмя фарами	Галоген	НВ3	P20d	12	60	1900
Стоп-сигналы, задние фонари, противотуманки (задние)	Светодиоды	P21W	BA15s	6	21	460
		PY21W		12
Стоп-сигнал	Светодиоды	P21/5W	BAY15d	6	21/5	440/35
		PY21W		12	21/5	440/35
		—		24	21/5	440/40
Задние и передние габариты	Светодиоды	P5W	BA15s	6	5	50
				12
				24
Задние габариты	Светодиоды	R10W	BA15s	6	10	125
				12
				24
Подсветка государственного номера, задние габариты	Светодиоды	C5W	SV8.5	6	5	45
				12
				24
Лампы для заднего хода	Светодиоды	C21W	SV8.5	12	21	460
Передние габариты	Светодиоды	T4W	BA9s	6	4	35
				12
				24
Передние габариты, государственный номер	Светодиоды	W5W	W2.1×9.5d	6	5	50
				12
				24
Государственный номер, передние габариты	Светодиоды	W3W	W2.1×9.5d	6	3	22
				12
				24
Ближний для четырехфарной системы	Ксенон	D1S	PK32d-2	12	35	3200
Ближний для четырехфарной системы	Ксенон	D2S	P32d-2	12	35	3200
Ближний для четырехфарной системы	Ксенон	D2R	P32d-3	2	35	2800

Примечания:

Это система, которая состоит из четырех фар, имеющих размер 130 мм. Она располагаются попарно, то есть по 2 на каждую фару – правую и левую.
В таблице приводятся самые распространенные и часто используемые типы ламп, соответственно, этот список нельзя считать максимально полным.

Основные типы цоколей автоламп

Отметим, что на сегодняшнее время самым популярным среди всех видов автомобильных ламп является ксенон, обладающий максимальной эффективностью, яркостью и позволяющий обеспечить лучшую заметность на дороге. Светодиоды также имеют актуальность, но используются только в качестве дополнительной системы освещения. В головной оптике используются очень редко, поскольку до сих пор находятся на стадии доработки. Галогеновое освещение – это стандартные лампы, которыми комплектуют большинство автомобилей еще на заводе, и они до сих пор сохраняют свою актуальность. Дело в том, что ксенон устанавливается преимущественно в дорогие машины, а его установка в галогеновую оптику не всегда разрешена или же является проблемной. Стоит заметить, что ксенон дорогой и многокомпонентный, а поэтому до сих пор не может вытеснить галогеновое освещение.

При выборе ламп стоит учитывать:

• Вид лампы – галоген, ксенон, светодиоды.
• Назначение – в головную оптику, для наружного дополнительного освещения или же для внутреннего монтажа в салон и т. д.
• Цоколь – очень важно, чтобы он соответствовал монтажному штатному разъему вашего автомобиля.
• Производитель – лучше выбирать именитые фирмы с хорошей репутацией и длительностью работы в сфере автомобильного освещения.
• Характеристики – мощность, напряжение, световой поток или же яркость, цветовая температура.
• Эксплуатационный срок – самый большой у ксенона для головной оптики и у светодиодов, которые используются в качестве дополнительного освещения.

Помните, что от выбранной лампы зависит не только качество света, но и ваша собственная безопасность, особенно, если это касается головной оптики.

xenon-lampa.ru
