Датчик света заднего хода автомобиля ВАЗ 2108, 2109, 21099

За своевременное включение ламп света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 отвечает датчик света заднего хода.

Он же выключатель света заднего хода.

Датчик света заднего хода ВАЗ 2108, 2109, 21099

1. Где установлен датчик света заднего хода?

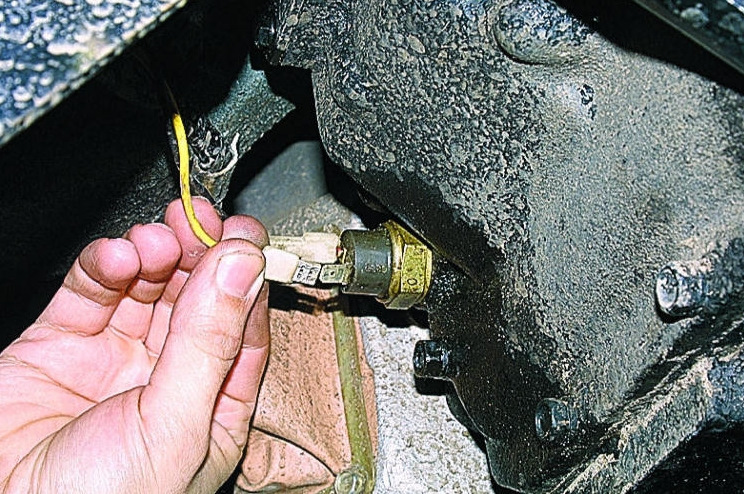

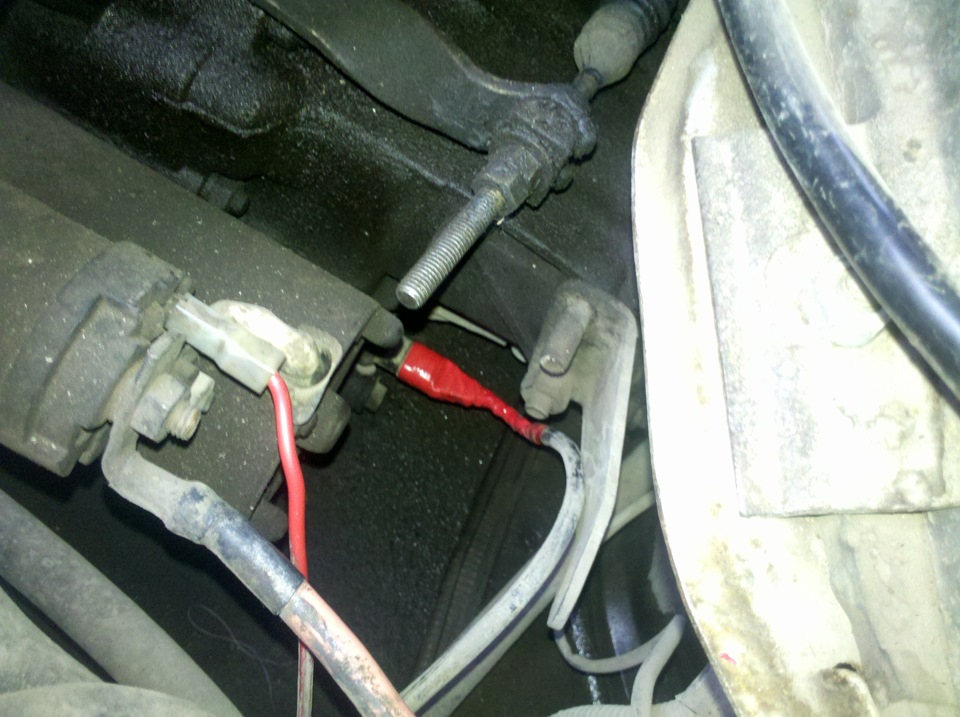

Датчик света заднего хода на автомобилях ВАЗ 2108, 2109, 21099 установлен в нижней задней части коробки передач.

Датчик света заднего хода установлен в коробке передач ВАЗ 2108, 2109, 21099

2. Как работает датчик света заднего хода?

Датчик света заднего хода имеет подвижный контакт и два неподвижных. При включении передач переднего хода подвижный контакт всегда отжат (цепь разомкнута). При включении задней передачи шток внутри коробки поджимает подвижный контакт датчика света заднего хода, контакты замыкаются и на лампы подается напряжение. В задних фонарях автомобиля начинают светиться белые секции.

3.

Схема подключения датчика света заднего хода на ВАЗ 2108, 2109, 21099.Датчик (выключатель) света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, схема подключения

Напряжение на датчик света заднего хода подается с вывода «В+» генератора («30» — на старых генераторах), через замок зажигания. Один из выводов датчика постоянно находится под напряжением (после поворота ключа в замке зажигания). Это следует учитывать при проведении ремонтных работ на автомобиле. Электрическую цепь датчика защищает предохранитель №5 в монтажном блоке.

Провод к лампам света заднего хода тянутся через весь салон автомобиля (со стороны водительского сиденья) от фишки Х9 монтажного блока до колодок на задних фонарях (зеленый провод).

4. Неисправности датчика света заднего хода.

Контакты внутри датчика не замыкаются

Практически всегда датчик света холостого хода отказывается работать из-за коррозионного разрушения его контактов или подвисания подвижного контакта (плунжера). В результате электрический ток перестает протекать в цепи наступает «обрыв». Лампы в задних фонарях не горят.

Через датчик течет масло из коробки передач и он замыкает на «массу»

Потерявший герметичность датчик начинает пропускать масло. В такой ситуации возможно короткое замыкание в электрической цепи, так как после включения зажигания датчик всегда под напряжением. Признаком этой неисправности будет помимо не горящих ламп будет постоянное перегорание предохранителя №5 (F16 15A) в монтажном блоке. При этом в комбинации приборов не будут работать большинство ламп и приборов так как они так же «висят» на этом предохранителе.

Подробно о неисправностях света заднего хода: «Не горит свет заднего хода ВАЗ 2108, 2109, 21099».

Неисправный выключатель света заднего хода проще заменить чем отремонтировать.

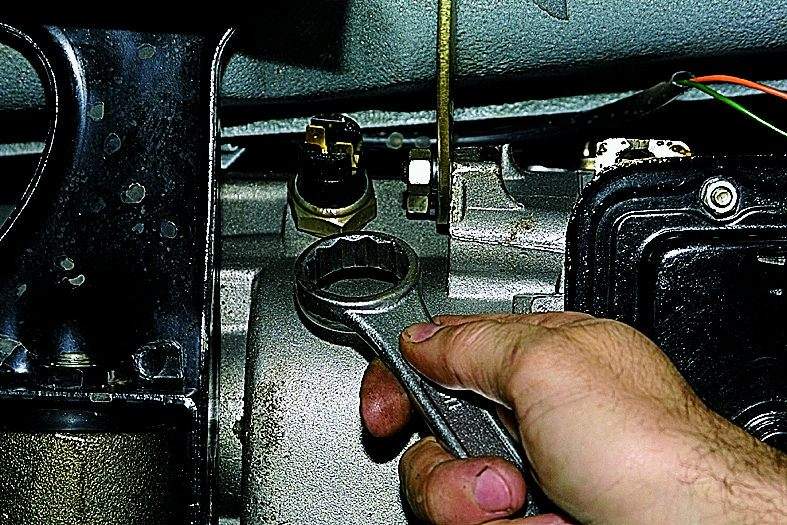

5. Особенности замены датчика света заднего хода.

Особенностью замены датчика света заднего хода на ВАЗ 2108, 2109, 21099 является то, что его нужно вывернуть ключом на «22» из посадочного отверстия и максимально быстро завернуть туда новый датчик с уплотнительным кольцом (так как трансмиссионное масло начнет вытекать). Стоит немного зазеваться и помимо замены датчика придется менять или доливать масло в коробке. Более подробная инструкция самостоятельного выполнения этой работы имеется на нашем сайте в отдельной статье.

6. Применяемость выключателя света заднего хода на автомобилях ВАЗ 2108, 2109, 21099.

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется выключатель света заднего хода 2108-3710410 (ВК 55.3710), либо его аналоги разных производителей.

Примечания и дополнения

Почему именно белый фонарь — свет заднего хода? По международным правилам принято обозначение света заднего хода белыми фонарями (фонарем). Ни как не обозначать движение задним ходом можно только на гоночных автомобиля.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Датчик давления моторного масла ВАЗ 2108, 2109, 21099

— Датчик уровня тормозной жидкости ВАЗ 2108, 2109, 21099

— Датчик указателя температуры ВАЗ 2108, 2109, 21099

— Датчик уровня топлива ВАЗ 2108, 2109, 21099

— Датчик включения вентилятора на радиаторе ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Предохранители и реле ВАЗ 2107

Содержание

1. Предохранители и реле под капотом ВАЗ-2107
2. Назначение реле подкапотного блока
3. Назначение предохранителей подкапотного блока
4. Внешний вид блока предохранителей и реле ВАЗ 2107

Владельцы ВАЗ 2107 часто сталкиваются с проблемами в электрике и первое, что надо сделать- это проверить предохранители ваз 2107. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители ваз 2107. Самое главное в цепи – это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Предохранители и реле под капотом ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

Назначение реле подкапотного блока

R1 — реле включения обогрева заднего стекла.

Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар.

Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар.

Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар.

Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала.

На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения.

На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей

5 — запасные предохранители

6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Назначение предохранителей подкапотного блока

F1 (10 А) – лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.

Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) – электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар.

Если не работают “дворники” или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) – резервный

F4 (10 А) – резервный

F5 (20 А) – элемент обогрева заднего стекла и контакты реле его включения.

Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) – прикуриватель, часы.

Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) – звуковые сигналы и их реле, вентилятор охлаждения.

Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии – перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) – кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой “аварийке”).

Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) – лампы задних противотуманных фонарей.

Если не работают задние “противотуманки” и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) – указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора

Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

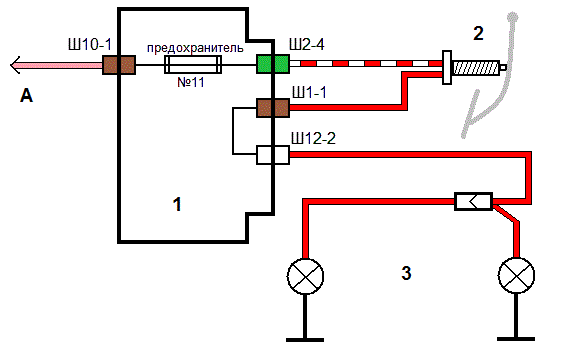

F11 (10 А) – лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) – лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.

Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) – лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов.

Аналогично предыдущему.

F14 (10 А) – лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.

Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) – лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) – ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) – ближний свет в левой блок-фаре

Внешний вид блока предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

Service Solutions: Скрипт ‘CKP’

Автор Владимир Постоловский, Перевод Олле Гладсо, инструктора Riverland Technical and Community College Albert Lea, MN

Сигнал положения или скорости вращения датчика положения коленчатого вала (CKP) ) содержит много информации о двигателе. Когда двигатель работает, цилиндры двигателя нажимают на шейку коленчатого вала.

Вот почему коленчатый вал кратковременно ускоряется после верхней мертвой точки (ВМТ) в такте расширения (или сгорания). Если бы топливо не воспламенялось в цилиндре, ускорения не было бы.

Вместо этого коленчатый вал замедлится. Таким образом, вклад мощности от каждого цилиндра можно определить, наблюдая за ускорением и замедлением коленчатого вала.

Даже если блок управления двигателем постоянно регулирует скорость оборотов двигателя на холостом ходу, чтобы поддерживать скорость в заданном диапазоне, ускорение и замедление от цилиндров двигателя присутствуют.

Сигнал датчика CKP вместе с сигналом зажигания от цилиндра ГРМ (обычно цилиндр №1) содержит информацию о значительном количестве параметров двигателя.

Анализ этих сигналов позволяет:

• оценить статическую и динамическую компрессию для каждого цилиндра;

• выявить неисправности в системе зажигания;

• оценить состояние форсунок;

• получить информацию об угле опережения зажигания;

• определение характеристик вращения маховика; и

• выявить отсутствующие и погнутые зубья маховика.

Сигнал датчика CKP вместе с сигналом опережения зажигания можно записать с помощью USB Autoscope (или осциллографа) и проанализировать с помощью скрипта «CKP».

Скрипт CKP способен анализировать сигнал датчика скорости/положения коленчатого вала двигателя, работающего в паре с маховиками с любым количеством зубьев и с зазорами или без них типа 60-2, 36-1, 60-2- 2, 36-2-2-2 и так далее.

Основным требованием является жесткое крепление маховика или гибкой пластины к коленчатому валу. Цепные или ременные крепления маховика дадут плохой результат, так как в этом случае происходит значительное сглаживание сигнала от коленчатого вала.

Скрипту CKP требуется минимум информации для анализа — сигнал датчика коленвала, сигнал зажигания от цилиндра ГРМ, количество цилиндров в двигателе, порядок включения и начальный угол опережения зажигания. Подробное описание результатов анализа, отображаемых во вкладках скрипта отчета «CSS», приведено ниже.

Вкладка «Отчет» (Кадр 1)
В первой строке данной вкладки указано название и версия анализатора сценариев. Это помогает убедиться, что используется последняя версия программного обеспечения.

Затем отображаются результаты анализа, выполненного этим скриптом:
• Количество зубьев на один оборот коленчатого вала:

• Формула привода маховика, который работает вместе с датчиком частоты вращения/положения коленчатого вала.

Например, «60-2» означает, что диск имеет 60 зубьев, два из которых отсутствуют.

Примечание: Ford часто использует маховики с формулой 36-1; новый дизель Volkswagen – 60-2-2, Subaru – 36-2-2-2.
Если сигнал с ДКП записывается с помощью зубчатого венца маховика, зазоров не будет и зубцов обычно будет 136.

• Отклонение при определении числа зубьев:
Значение отклонения формулы расчета маховика.

• ВМТ первого цилиндра совпадает с номером зуба: это количество зубьев от маркерного зуба. Этот зуб может располагаться прямо напротив датчика скорости/CKP, когда поршень синхронизирующего цилиндра находится в ВМТ.

ВМТ также может указываться как количество зубов, удаленных от отсутствующего зуба (сигнал).

Если на тормозном колесе коленчатого вала обнаружен отсутствующий зуб, то приложение рассчитывает количество зубьев от отсутствующего зуба до ВМТ 0° цилиндра ГРМ.

Если отсутствуют зубья, то первым зубом будет зуб, расположенный под углом 180° к датчику положения коленчатого вала, когда поршень первого цилиндра находится в ВМТ.

Следует отметить, что точность количества зубьев по прохождению зубьев до ВМТ зависит от точности заданного пользователем начального угла опережения зажигания. Также на этой вкладке находятся советы для диагноста, а также сообщения об ошибках, которые могут отображаться.

Вкладка «Эффективность (ускорение)»
(кадры 2-6)
В нашем первом наборе кадров (2-6) мы видим, как серая кривая показывает мгновенную частоту вращения коленчатого вала.

Цветные кривые показывают эффективность каждого цилиндра двигателя. Чем выше кривая ускорения, тем мощнее цилиндр. Цилиндр, который вообще не работает, создает замедление коленчатого вала, в результате чего форма волны находится ниже черной горизонтальной оси.

Тестовый автомобиль: Audi A6 1995 V6 2.6L :

Симптом: Попеременное отключение форсунки цилиндра №4 и цилиндра №5.

Во время записи двигатель изначально работал на холостом ходу. Электрический разъем форсунки четвертого цилиндра был отсоединен, а затем снова подсоединен. Затем такая же процедура применялась для цилиндра № 5.

Заметили интересную особенность в алгоритме работы блока управления двигателем. После отключения форсунки двигатель начал трясти.

В результате ЭБУ моментально реагировал на уменьшение мгновенной частоты вращения коленчатого вала, и для сохранения заданных оборотов двигателя на холостом ходу увеличивал КПД следующего по порядку зажигания цилиндра за счет опережения опережения зажигания. Во время записи дроссельная заслонка плавно открывалась.

Эти графики показывают, что вклад мощности от каждого цилиндра увеличивался при открытии дроссельной заслонки. Затем дроссельная заслонка была резко закрыта.

Вклад мощности от каждого цилиндра упал ниже нулевой линии. После этого двигатель продолжал работать на холостых оборотах.

Затем резко открылась дроссельная заслонка. Графики также показывают значительное увеличение вклада мощности от каждого цилиндра. Как только обороты двигателя достигли 3000 об/мин, зажигание выключили, но дроссельную заслонку удерживают в полностью открытом положении до полной остановки двигателя.

Как только зажигание выключается, частота вращения коленчатого вала начинает снижаться.

В этот момент двигатель работает как воздушный насос. Двигатель всасывает воздух, сжимает его, а затем выбрасывает. (Зажигание отсутствует и обычно нет топлива, так как зажигание выключено.)

В результате сжатый воздух в цилиндре (после прохождения поршнем ВМТ на такте сжатия) действует как пружина и давит на шейку коленчатого вала.

Чем больше воздуха было сжато в цилиндре, тем мощнее «толчок». Расчетное ускорение коленчатого вала на этом этапе зависит только от механической работы двигателя и не зависит от состояния системы зажигания или состояния системы подачи топлива.

Другой пример был записан на карбюраторном двигателе — ВАЗ 2109 1.5L .

Эффективность цилиндра №3 снизилась из-за утечки. Кривая ускорения третьего цилиндра на холостом ходу расположена ниже черной нулевой линии ( кадр 5 ).

Это свидетельствует о значительном снижении КПД данного цилиндра. Двигатель имеет пропуски зажигания. Другими словами, двигатель трясется.

Интересно, что при открытии дроссельной заслонки КПД этого цилиндра увеличивается. Однако по сравнению с другими цилиндрами он имеет меньшую эффективность.

По этому графику фазы разгона (по мере замедления оборотов двигателя при полностью открытой дроссельной заслонке и при выключенном зажигании) видно, что с уменьшением оборотов двигателя форма ускорения третьего цилиндра отклоняется больше и более вниз от кривой ускорения всех других цилиндров.

Этот символ диаграммы отклонения указывает на пониженную рабочую компрессию в данном цилиндре.

Измерение компрессии с помощью манометра обычным способом с использованием пускового устройства дало следующие результаты: цилиндр 1 = 12 бар, цилиндр 2 = 14 бар, цилиндр 3 = 7 бар и цилиндр 4 = 12 бар (174, 203, 102, 174 psi соответственно).

Примечание: Двигатель в этом примере не оснащен датчиком положения коленчатого вала. В данном случае сигнал регистрировался с помощью индуктивного датчика (датчика Lx), установленного вблизи зубьев маховика, который входит в зацепление с шестерней стартера при пуске двигателя. Датчики индуктивного типа (часто называемые переменным магнитным сопротивлением или VRS) часто используются в качестве датчиков коленчатого вала, распределительного вала и скорости вращения колеса.

(Можно также использовать датчик оптического типа.) Ранее мы заявляли, что скрипт «CKP» способен записывать и анализировать сигнал практически любого датчика вращения, а также определять любую скорость любого маховика, пока на нем жестко закреплен на коленчатом валу диагностируемого двигателя.

На последней фазе графиков разгона ( Кадр 6 ) учитывается падение оборотов двигателя при полностью открытой дроссельной заслонке, при выключенном зажигании. Вклад одних цилиндров меньше, чем других во всем диапазоне оборотов двигателя. Это свидетельствует либо о недостаточном наполнении цилиндра воздухом, либо о том, что степень сжатия в цилиндре снижена (возможно, из-за погнутого штока).

Таким образом, скрипт «CKP» может точно определить неисправности в механической части двигателя. Поскольку топливо и/или искра исключены из уравнения, изменения момента зажигания и подачи топлива не влияют на измерение.

Аналогично, сценарий «CKP» может идентифицировать периодические и трудно диагностируемые механические проблемы, такие как клапаны, которые периодически заедают в открытом или закрытом положении. Вклад цилиндра в мощность зависит от качества и количества воздушно-топливной смеси, качества искры зажигания, точности опережения зажигания, а также механических условий, влияющих на компрессию двигателя (клапаны, погнутые штоки).

Неисправности системы зажигания могут быть эффективно диагностированы, потому что этот тип неисправности будет влиять на работу цилиндра при определенных условиях и никак не влияет на другие условия.

Неисправная катушка зажигания
Кривая ускорения, относящаяся к неисправной катушке зажигания, выделит затронутые цилиндры.
Отказ системы зажигания, как правило, приводит к тому, что затронутые цилиндры вообще не вносят вклад в мощность. Частичное снижение вклада мощности обычно не наблюдается при отказах системы зажигания.

Возможны некоторые исключения из этого правила (например, слабая искра или искра в неподходящее время). Неисправность системы зажигания может привести к снижению компрессии, если ее не остановить в течение определенного периода времени. (На кольцевое уплотнение может повлиять снижение давления в цилиндре, вызванное недостаточным сгоранием.)

Диагностика загрязненных форсунок
На холостом ходу этот двигатель имеет явные пропуски зажигания. Последняя фаза графиков разгона (во время торможения двигателя из-за выключения зажигания) указывает на то, что двигатель механически исправен. Наполнение цилиндра и компрессия нормальные и одинаковые для всех цилиндров.

КПД цилиндров при торможении неодинаков, но ни один цилиндр не дает пропусков зажигания полностью. Наиболее вероятной причиной этого типа проблем без каких-либо явных механических проблем является подача топлива. Измерение расхода форсунок на испытательном стенде дало следующие результаты: 64 мл, 80 мл, 40 мл, 60 мл.

В заключение, если последняя фаза графика (при выключенном зажигании) не указывает на проблему, а график при зажигании указывает на частичную потерю вклада цилиндра (но не полностью), наиболее вероятной причиной является проблема с подачей топлива, например неисправная или забитая форсунка. Этот метод может обнаружить частично забитую форсунку до того, как это окажет существенное влияние на эффективность двигателя. Это избавляет техника от необходимости демонтировать форсунки для проверки их расхода без уважительной причины.

Следует отметить, что если двигатель оснащен двумя свечами зажигания на цилиндр и искра есть только на одной из свечей зажигания, вклад мощности от этого цилиндра может быть уменьшен на 10-20%.

Сценарий «CKP» может служить хорошим инструментом для диагностики периодических пропусков зажигания и/или неравномерной работы двигателя. Сценарий сам по себе не может определить, является ли причиной проблема с зажиганием или подачей топлива, если цилиндр вообще не вносит вклад в мощность.

Однако, если мы подливаем топливо в двигатель во время его работы и на неисправном цилиндре увеличивается вклад цилиндра, причиной пропусков зажигания является нехватка топлива, например, из-за забитой форсунки.

Вкладка «Момент зажигания до ВМТ1 (Относительный угол опережения зажигания)» (Кадры 7 и 8)
Скрипт может рассчитать угол опережения зажигания и отобразить результат в графическом виде. Кадры 7 и 8 относятся к результату анализа сценария опережения зажигания. Результат показывает изменения синхронизации, вызванные оборотами двигателя и нагрузкой.

Тестовый автомобиль: Renault Laguna:
Графики показывают, что момент зажигания больше опережает при средней нагрузке на двигатель по мере увеличения оборотов (зеленая кривая), чем при большой нагрузке.

Следующий пример записан с бензиновым двигателем ВАЗ 2108.

В этом двигателе используется карбюратор и распределитель с механическим вакуумом и центробежным опережением.

График показывает отсутствие коррекции угла опережения зажигания при увеличении оборотов двигателя.

Центробежный механизм опережения зажигания не работает. Однако изменение синхронизации при манипулировании дроссельной заслонкой показывает, что опережение вакуума работает так, как предполагалось. Этот скрипт в чем-то похож на скрипт «Px». Сценарий «Px» вычисляет абсолютное значение момента зажигания, тогда как сценарий «CKP»
вычисляет относительное значение. Это означает, что когда сценарий «Px» вычисляет угол опережения зажигания как 10°, тогда угол опережения зажигания составляет это число градусов от ВМТ. Если сценарий «CKP» отображает 10°, то угол опережения зажигания отклоняется на это число градусов от начального момента, который был установлен.

По этой причине сценарий «CKP» не может использоваться для установки начального угла опережения зажигания. На графике область нуля градусов выделена серым цветом, чтобы показать, что это не абсолютное измерение.

Даже если на графике или диаграмме представлены только относительные значения, можно легко увидеть проблемы опережения синхронизации, вызванные неисправностью механизмов управления синхронизацией (будь то электронных или механических).

Вкладка «Зубчатый диск к ВМТ1 (Маховик)» ( Рамы 9 и 10 )
Скрипт «CKP» автоматически определяет количество зубьев и зазоров на маховике, а также их расположение относительно ВМТ маховика. синхронизирующего цилиндра и создает диаграммы, показывающие характеристики маховика и датчика положения коленчатого вала.

Один пример записан с двигателя ВАЗ 2107, оснащенного впрыском топлива. Черная диаграмма (кадр 9) показывает наличие и/или отсутствие зубов. В этом случае отсутствуют два зуба в области 120° до ВМТ.

Красная диаграмма показывает отклонение между зубьями. Если расстояние между зубьями меняется (например, из-за погнутого или сломанного зуба), будет показано отклонение.

Также здесь будет отображаться погнутый или иным образом деформированный маховик. Если вариация составляет более 2%, красная диаграмма будет находиться за пределами розовой области.

На некоторых двигателях маховик может быть специально сконструирован с отсутствующим одним или несколькими зубьями. Цель отсутствующего зуба или зубьев состоит в том, чтобы создать ссылку для компьютера управления двигателем. ВМТ цилиндра ГРМ может быть показана, например, с отсутствующим зубом. В 1-, 2- и 4-цилиндровых двигателях красная диаграмма будет иметь циклическое, почти синусоидальное изменение. Это связано с тем, что все цилиндры будут находиться в мертвой точке одновременно.

Например, в 4-цилиндровом двигателе, когда цилиндры №1 и №4 находятся в ВМТ, цилиндры №2 и №3 будут в НМТ (нижняя мертвая точка).

В этот момент времени вся кинетическая энергия накапливается в маховике и коленчатом валу. Из-за этого даже без нагрузки на двигатель вращение коленчатого вала неравномерно и изменение скорости распознается скриптом «CKP» как небольшое отклонение положения зубьев.

Для 3-, 5- и 6-цилиндровых двигателей и более характер вращения коленчатого вала более равномерный. Зеленая диаграмма показывает уровень сигнала от датчика CKP. Амплитуда выходного сигнала этого датчика, в том числе, зависит от скорости вращения коленчатого вала.

Алгоритм расчета уровня сигнала на данном графике разработан таким образом, что расчетный уровень сигнала не зависит от скорости вращения коленчатого вала. Таким образом, расчетная мощность сигнала зависит от самого датчика, маховика и расстояния между датчиком и зубьями маховика.

Если зеленая диаграмма расположена ниже оси светло-зеленого цвета, воздушный зазор между датчиком и маховиком может быть слишком большим. Кроме того, на зеленой диаграмме четко показано изменение скорости маховика.
На следующем кадре показан маховик с более выраженными проблемами, чем в предыдущем примере.

Этот пример был записан для автомобиля Alfa Romeo 146 с двухконтурным двигателем объемом 1,4 л. Точность соосности зубьев низкая и шаг зубьев «гуляет» в пределах ±2%. Отсутствующие зубы расположены ближе к ВМТ, чем в предыдущем примере.

Следует отметить, что диаграммы во вкладке «Маховик» показывают только постоянные неисправности, связанные с конкретным маховиком. Если сигнал с датчика CKP будет периодически искажаться, это отразится только на графике мгновенных оборотов двигателя во вкладке «Разгон» в виде искажений этого графика.

Искажения сигнала датчика скорости/положения из-за ненадежных электрических соединений.

Диагностика дизеля
Скрипт «CKP» применим для диагностики дизеля, и актуален тем, что не все системы управления дизелями позволяют выводить через сканер информацию о работоспособности каждого цилиндра. И те, которые позволяют вам видеть такую ​​информацию, в большинстве случаев будут отображать только данные о значениях подачи топлива по цилиндрам на холостом ходу или на более низких оборотах. Это связано с тем, что компьютеру требуется относительно стабильная скорость вращения для выполнения этого типа теста.

При работе с дизельным двигателем мы должны использовать другие средства синхронизации с цилиндром ГРМ, так как нет свечи зажигания, от которой можно получить сигнал синхронизации. Если на топливораспределительной рампе есть датчик давления, этот датчик можно использовать для синхронизации.

Если датчик встроен, например, в форсунку третьего цилиндра, начните с цилиндра №3 в порядке зажигания. Итак, для четырехцилиндрового двигателя с порядком работы 1-3-4-2 используйте 3-4-2-1. Запустите порядок зажигания с номером цилиндра, который используется для синхронизации.

Для систем впрыска дизельного топлива, использующих систему Common Rail, и для систем со встроенными форсунками можно использовать датчик тока с чувствительностью 100 мВ/А. Закрепите зонд вокруг провода форсунки. Это должен быть провод, используемый для управления электромагнитным или пьезоэлектрическим штифтом форсунки.

Сценарий «CKP» автоматически синхронизируется с сигналом основного впрыска, игнорируя события до и после впрыска топлива, поскольку продолжительность основного впрыска топлива намного больше, чем продолжительность других событий впрыска.

На двигателе Renault Trafic 1.9 DCI 2003 г. мы обнаружили, что шток в цилиндре № 3 был погнут из-за гидроблокировки двигателя (вода или другая несжимаемая жидкость в цилиндре).

Погнутый шток вызвал слишком низкую компрессию в этом цилиндре. Если дизельный двигатель оснащен механическим впрыском топлива, для генерации сигнала синхронизации можно использовать пьезоэлектрический преобразователь (например, датчик детонации). Здесь вы должны прикрепить датчик к топливопроводу, идущему к цилиндру синхронизации, чтобы диагностировать эту проблему.

Подробнее о диагностике и ремонте систем впрыска топлива, зажигания и электроники автомобиля с помощью USB-осциллографа можно узнать на сайте http://injectorservice.com.ua/home.php?lang=eng.

замена глушителей своими руками, инструкция

В этой статье будет рассказано о глушителе ВАЗ 2107. По сути выхлопная система этого автомобиля состоит из трех основных частей. Если начинать от двигателя, то сначала идет «паук», который правильно называется приемной трубой. После этого следует резонатор, соединяющий две крайние части выхлопной системы. В самом конце установка основного глушителя. С его помощью снижается уровень шума от двигателя автомобиля. О том, как осуществить его замену, будет рассказано ниже.

Основные моменты

Чтобы максимально быстро заменить глушитель ВАЗ 2107, вам понадобится отвертка, набор ключей и головок, смотровая яма. Если такового нет, то можно максимально увеличить всю заднюю часть автомобиля, чтобы под ней было удобно работать. Основной глушитель находится в задней части автомобиля. Его край виден, если смотреть на машину сзади. Замену этого элемента необходимо производить либо в случае сильных деформаций, в результате которых сильно ухудшается способность к прохождению отработавших газов, либо при его полном сгорании, что приводит к выходу отработавших газов из глушителя без очистить и уменьшить шум. Даже при наличии поломок или перегораний уровень шума возрастает многократно. Необходимо заменить этот элемент.

Подготовка к работе

Перед началом работы необходимо тщательно осмотреть всю выхлопную систему на наличие повреждений. Внимательно осмотрите впускную трубу, резонатор, даже выпускной коллектор. При обнаружении недостатков требуется замена глушителя ВАЗ 2107. Не ограничивайтесь только основным глушителем. Итак, для начала нужно снять глушитель. Для этого нужно установить автомобиль на смотровую яму. Двумя ключами на «13» необходимо ослабить натяжение гаек, которыми крепится хомут. Обратите внимание, что эти резьбовые соединения постоянно подвергаются воздействию высоких температур. Следовательно, выкрутить их очень сложно. Все резьбовые соединения желательно предварительно обработать проникающей смазкой. Затем необходимо открутить болт крепления резиновой подушки к кронштейну на глушителе ВАЗ 2107. Фото этого агрегата приведено в статье.

Демонтируем глушитель

Теперь можно немного приподнять основной глушитель ВАЗ 2107, снять с него все ремни. Обратите внимание, что хомут должен оставаться на резонаторе. Для того чтобы как можно легче снять глушитель с резонатора, необходимо использовать отвертку. О том, как его использовать в этом процессе, будет рассказано ниже. Установка нового глушителя производится в обратном порядке. Сначала необходимо соединить две трубы, затем подвесить глушитель к кузову с помощью резиновых элементов. В самом конце нужно закрутить подушку и болты на бугеле, которым трубы крепятся к ВАЗ 2107. Фото глушителя вы можете увидеть в статье.

Сопутствующие работы

После снятия основного глушителя необходимо внимательно осмотреть состояние ремней подвески. Также внимательно изучите состояние монтажной подушки. После этого оцените состояние хомута. Если при откручивании гаек наблюдается чрезмерное усилие, необходимо установить новый хомут. Обратите внимание, желательно обработать специальным герметиком для выхлопных систем. Его необходимо нанести на стык задней части глушителя и резонатора. Также необходимо учитывать, что сразу после остановки двигателя температура выхлопной системы может достигать 500 градусов. Поэтому желательно сначала дать двигателю остыть, после чего проводить все ремонтные работы. Конечно, можно проводить ремонт, надев на руки толстые перчатки. Правда, это будет не очень удобно, так как проще заменить глушитель ВАЗ 2107 голыми руками. Его цена около 900 руб.

«Хитрости» при проведении ремонта

А теперь несколько советов, как пользоваться инструментами при замене глушителя ВАЗ 2107. В частности, некоторые могут спросить, как отвертка может помочь в отсоединении задней части глушителя от резонатора. Для этого понадобится плоская отвертка, с ее помощью нужно открыть лепестки на дополнительном глушителе. Обратите внимание на то, что его труба распилена по диаметру. Не бойтесь разрушить старый задний глушитель. Он вам больше не понадобится, так что вы можете делать с ним что угодно. Прокручиваем заднюю часть этой отверткой, после чего без проблем отсоединяем трубку от резонатора. Обратите внимание на то, что вам необходимо приобрести в магазине глушитель самого высокого качества. Обратите внимание на его внешний вид. Изнутри не должно быть слышно никаких металлических или других звуков. Кроме того, на кузове не должно быть никаких механических повреждений, в частности, сколов, неровностей, вмятин, разрушений лакокрасочного покрытия. Глушитель на ВАЗ 2107 очень уязвим. Инжектор не сможет работать должным образом, если нет коррекции на содержание кислорода. Это будет обсуждаться ниже.

Неисправности глушителя

А теперь стоит рассмотреть все неисправности, которые могут быть в выхлопной системе. Первым делом нужно посмотреть на глушитель ВАЗ 2107. Он может быть поврежден снаружи или подвергнут коррозии. Чаще всего подгорают его элементы изнутри. Это самые досадные неисправности, которые влекут за собой полную замену узла. Часто бывает и так, что при работающем двигателе слышны толчки кузова. Чаще всего причиной неисправности является разрушение или деформация подвесок глушителя. Также может быть слабое соединение всех элементов выхлопной системы. Сломать глушитель довольно легко. Вы можете объехать какое-то препятствие. Даже камень может отскочить от колеса и пробить корпус глушителя. Конечно, это маловероятно, но возможно.

Внешняя среда и глушитель

Очень часто выхлопная труба ВАЗ 2107 выходит из строя. Часто причиной неисправности является влияние внешней среды. В глушителе часто скапливается конденсат. В городах на его жилье воздействуют соли, различные химикаты, которыми обрабатывают дороги. Не забывайте, что любой глушитель имеет определенный ресурс. Конечно, если он работает сверх нормы, ничего «живого» в нем нет. Внешние проявления неисправности глушителя видны сразу. Ревущий рев, стук по кузову, дребезжание, металлические звуки явно свидетельствуют о наличии какой-то неисправности.

Блок-водила инжекторной «семерки»

Этот механизм выхлопной системы очень прихотлив. Если его эксплуатация происходит в обычных условиях, близких к идеальным, то срок службы составляет не более полутора сотен тысяч километров. Если операцию провести не по правилам, то, скорее всего, раньше выйдет из строя каталитический нейтрализатор. Нередко происходит загрязнение, разрушение, а также разрушение самого центрального блока носителя. Бывают случаи, когда происходит коррозия корпуса или его повреждение. А теперь рассмотрим те ситуации, при которых происходит разрушение элемента. Уничтожить блок-носитель в случае, если какая-либо часть топливно-воздушной смеси сгорит непосредственно в нейтрализаторе. Это связано с тем, что есть пропуски зажигания. Или смесь топлива и воздуха слишком обобщённая, и из-за этого не сгорает полностью. При этом на автомобиле ВАЗ 2107 стреляет в глушитель, слышны резкие хлопки.

Поломка несущего блока

Часто это происходит в случае поломки или неисправности кислородного датчика. Кроме того, попытка завести автомобиль с «толкача» может закончиться разрушением несущего узла. А также полное его разрушение может произойти только при механическом воздействии. К сожалению, такое может случиться при мгновенном изменении температуры.
