Винт качества смеси на карбюраторе

Инструкция по регулировке карбюратора(коментарии см в след посте):
Для регулировки оборотов двигателя на холостом ходу и содержания СО в отработанных газах, служат два регулировочных винта – регулировочный винт количества оборотов и винт качества смеси (см. фото). Кажется всё просто, но… А теперь основной список «но».
1 – Система холостого хода является автономной, а поэтому регулировки относятся только к ней, т. е. СО винтом качества мы можем отрегулировать только для холостых оборотов работы двигателя ( 800 – 900 об/мин ).
2 – На содержание СО на высоких оборотах двигателя ( 2000 – 3000 об/мин – второй замер СО при прохождении техосмотра в ГАИ ) этот винт никак не влияет.
3 – Качество смеси, а значит и содержание СО, на высоких оборотах зависят от состояния главных дозирующих и прочих систем карбюратора и вообще от состояния двигателя, правильности работы системы зажигания и качества бензина.
Основные правила регулировки холостого хода.
1 – Убедиться в правильной работе системы зажигания и если нужно, то отремонтировать и отрегулировать её. ( см. «Регулировка системы зажигания», «Ремонт системы зажигания». )
2 – Убедиться в исправности самого двигателя, т. к. на неисправном моторе, сами понимаете, регулировать карбюратор бесполезно. ( см. «Диагностика двигателя» – «Визуальная» и «Инструментальная». )
Если по этим двум пунктам у нас «порядок», то можно приступать к регулировке.
На что обратить внимание перед регулировкой.
1 – Работоспособность электромагнитного клапана. – При включённом зажигании снимаем и одеваем разъём на клапан, должны быть слышны щелчки, свидетельствующие о целостности электромеханической части клапана. Само собой жиклёр холостого хода не должен быть засорен.
2 – Клапан должен быть завёрнут до момента касания жиклёром холостого хода своего седла в корпусе карбюратора. Для того, чтобы увереннее определиться с этим моментом, рекомендую перед завёртыванием клапана, смазать уплотнительное резиновое кольцо моторным маслом. Во-первых это исключит повреждение самого уплотнительного кольца, а главное, по более заметному изменению усилия на ключе, в момент касания клапана и седла, позволит избежать порчи резьбы под клапан.
3 – Воздушная заслонка системы холодного пуска, при утопленной рукоятке «подсоса», должна быть полностью открыта, т. е. располагаться строго вертикально.
4 – В вакуумной трубке, идущей от карбюратора к распределителю зажигания, на работающем на холостых оборотах двигателе, не должно быть разряжения. ( Легко определить, сняв эту трубку с распределителя зажигания и приложив к ней язык) Если разряжение в трубке на холостых оборотах имеется, значит слишком сильно завёрнут регулировочный винт количества оборотов, т. е. больше чем надо приоткрыта дроссельная заслонка первичной (первой) камеры.
5 – Дроссельная заслонка вторичной (второй) камеры должна быть закрыта. Правильное положение этой заслонки регулируется стопорным винтом. Правильное положение такое – заслонка не должна заклиниваться в диффузоре ( при нажатии на педаль газа должна открываться плавно, без рывка ) и не должна быть приоткрыта. ( 2 – 3 куб. см. бензина, залитых в камеру, не должны заметно просочиться через заслонку в течении 5 – 10 сек) Если придётся регулировать положение заслонки, то снимать карбюратор не обязательно. Обычно удаётся повернуть стопорный винт, ухватив его, «правильно заточенными» бокорезами, за выступающую верхнюю часть.
Это основные моменты, на которые нужно обратить внимание, перед регулировкой холостых оборотов, конечно с условием, что в остальном с карбюратором всё в порядке. Например с «драной» диафрагмой экономайзера холостые обороты тоже нормально отрегулировать не удастся, но это и всё остальное относится уже не к регулировке, а к ремонту карбюратора.
Регулировка оборотов холостого хода.
1 – Винт качества предварительно устанавливаем в положение – 5-6 оборотов вывернут из крайнего завёрнутого состояния.
2 – Винт количества оборотов вывернут до момента исчезновения разряжения в вакуумной трубке, идущей к распределителю зажигания ( трамблёру).
Если при таком положении регулировочных винтов прогретый двигатель «держит» холостые обороты в пределах от 500 до 1500 об/мин, то это значит, что с карбюратором, а точнее с его системой холостого хода, мотором и системой зажигания «в общем и целом» порядок и можно продолжать регулировку.
3 – Если обороты двигателя больше 800 об/мин, то снижаем их до 800, вывёртывая винт «количества». Если обороты двигателя меньше 800, то винт «количества» пока не трогаем.( обороты, скорее всего, поднимутся при регулировке «качества» )
4 – Начинаем заворачивать винт «качества», добиваясь равномерной, устойчивой работы двигателя, затем заворачиваем винт ещё глубже, до появления неустойчивой работы и снова возвращаемся в зону устойчивой работы мотора. Основная задача установить регулировочный винт в «зоне» устойчивой работы двигателя, с максимально возможным «забеднением» смеси ( чем глубже завёрнут винт, тем беднее смесь, тем меньше содержание СО ).
5 – Выставляем «нужные» холостые обороты с помощью винта «количества», не забывая о разряжении в вакуумной трубке. ( «Нужные» холостые обороты, это 800 – 900 об/мин для летнего сезона и 900 – 1000 об/мин для зимы, для новичков и «гонщиков» . )
6 – Для более точной регулировки действия пунктов 4 и 5 повторяем ещё раз.
Сделать точную регулировку содержания СО без газоанализатора, конечно, невозможно, но при его отсутствии «точнее не бывает».
Замечания и советы.
Если регулировки сделаны правильно, то при снятии питания с электромагнитного клапана, двигатель должен сразу заглохнуть.
Если при завёртывании винта «качества» до упора двигатель не глохнет и наблюдается явный перерасход бензина, то скорее всего в диафрагме экономайзера имеется дырка.
При замене электромагнитного клапана жиклёр холостого хода нужно оставлять старый т. е. заводской, установленный при изготовлении карбюратора.
Обратите внимание на возвратную пружину и трос «газа». Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа.
На летний сезон холостые обороты можно выставить 700 – 800 об/мин, на зиму 900 – 1000 об/мин.

Лада 2109 1992, 64 л. с. — наблюдение

Комментарии 5

интересно… а что вы думаете про горку Порошина?

где то я это читал)

в мурзилке наверно. Это текст писал естественно не я

Регулировка карбюратора (качества смеси) для начинающих!

Страницы 1

Чтобы отправить ответ, вы должны вход или регистрация

Сообщений [ 20 ]

1↑ Тема от PATRIOT 25-03-2013 14:32:03

• PATRIOT
• Патриот ИМЗ
• Неактивен
• Имя: Илья

• Откуда: Краснодарский край,Краснодар
• Зарегистрирован: 18-02-2011
• Сообщений: 3 148
• Репутация: 177
• Мотоцикл: Нету. Следующим будет К750!

Тема: Регулировка карбюратора (качества смеси) для начинающих!

Думаю ещё раз будет полезно новичкам прочитать про регулировку качества смеси, да и самого карбюратора
Как уже отмечалось, качество смеси при различных частотах вращения коленчатого вала регулируется по-разному:

при малых — «винтом качества» системы холостого хода;

при средних — иглой дросселя;

при максимальных — главным топливным жиклером.

Прежде чем приступить к регулировке, необходимо определить качество смеси на различных режимах по внешним признакам работы двигателя. Признаками работы на бедной смеси являются хлопки в карбюратор, падение мощности (ухудшение приемистости, падение максимальной скорости). Признаками работы на богатой смеси являются черный дым на выхлопе при максимальной частоте вращения, хлопки в глушителе, плохая приемистость двигателя.

Кроме того, качество смеси можно определить по цвету изолятора свечи:

при нормальном качестве смеси цвет изолятора коричневый,

при бедной смеси цвет изолятора белесо-серый или светло-коричневый,

при богатой смеси цвет изолятора темно-коричневый или черный.

Регулировку карбюраторов производят на прогретом двигателе. Если карбюратор отрегулировать на холодном двигателе, то при прогреве двигателя нарушится, так как испаряемость бензина при соприкосновении с нагретыми деталями изменится и соответственно изменяется качество смеси.

Регулировку левого и правого карбюраторов про¬изводят отдельно. Для этого мотоцикл устанавливают на подставку и запускают двигатель (для облегчения запуска на двух цилиндрах). На том цилиндре карбюратор, которого не регулируют, снимают наконечник со свечи и замыкают его на «массу». Если наконечник свечи не замкнуть на «массу», процесс искрообразования в работающем цилиндре будет затруднен, особенно при разряженных аккумуляторах. Двигатель при этом будет работать с повышенной частотой вращения и регулировка карбюраторов будет неточной. Далее надо убедиться, что между оболочкой троса и упором на карбюраторе имеется зазор. При отсутствии зазора обеспечить его, ввернув упор.

Затем произвести регулировку качества смеси на холостом ходу. Для этого необходимо расконтрить винты качества и количества холостого хода. Завернуть до упора «винт качества» 22 (рис. 5.4) и «винтом количества» установить минимально устойчивую частоту вращения коленчатого вала. Затем медленно выворачивать винт качества. При этом смесь из переобогащенной начинает обедняться, но все-таки будет богатой. Когда состав смеси будет соответствовать норме частота вращения увеличится.

При дальнейшем выворачивании винта качества смесь обеднится, частота вращения увеличиваться не будет, а при чрезмерном обеднении смеси появятся хлопки в карбюраторе, поэтому в процессе регулировки винт качества выворачивают до тех пор, пока частота вращения увеличивается. С первого раза трудно определить, при каком положении винта качества прекращается повышение частоты вращения, поэтому операцию регулировки желательно повторить 2 – 3 раза. Выворачивая винт, заметить, когда прекратится повышение частоты вращения. Окончательно установив требуемое положение, винт законтрить. После регулировки качества смеси на холостом ходу винтом количества уменьшить частоту вращения коленчатого вала двигателя до минимально устойчивой. После того как один карбюратор будет отрегулирован, аналогично необходимо отрегулировать и второй. Затем на холостом ходу работающего двигателя надо поочередно снимать колпачки со свечей левого и правого цилиндров и проверять на слух, одинаковые ли частоты вращения коленчатого вала при работе на левом и на правом цилиндре. Если частоты не одинаковые, то надо винтом количества, увеличивая или уменьшая частоту вращения, восстановить равновесие.

После регулировки качества смеси на холостом ходу производят регулировку качества смеси при средней частоте вращения. Но прежде необходимо произвести проверку качества смеси резким «открыванием» ручки газа. Если при этом появляются хлопки в карбюраторе или «провалы» в работе двигателя (вспышки в цилиндре прекращаются; в то же время, если ручку газа «открывать» плавно, двигатель постепенно набирает обороты), то смесь бедная. Если частота вращения коленчатого вала двигателя начинает увеличиваться медленно — смесь богатая, если быстро — качество смеси нормальное.

Качество смеси при средней частоте вращения регулируется иглой дросселя. Если смесь бедная, необходимо замок иглы переставить в более низкую канавку, чтобы игла поднялась, Если смесь богатая – иглу необходимо опустить, переставить замок в канавку, расположенную выше.

Регулировка и настройка карбюратора: основные этапы

Большинство современных бензиновых автомобилей оснащены инжекторной системой впрыска топлива, но до того, как она завоевала главенствующие позиции, все автомобили оснащались карбюраторными системами. Для корректной работы этой системы, настройка карбюратора должна быть выполнена безукоризненно. Качественная регулировка карбюратора снизит расход топлива, заставит мотор работать ровно на холостых оборотах, снизит выброс вредных веществ в атмосферу и повысит общий ресурс двигателя.

Большинство отечественных автомобилей имеют именно карбюраторную систему и вопрос как отрегулировать карбюратор, ещё долго не потеряет своей актуальности. Многие владельцы раритетных старых иномарок тоже сталкиваются с проблемой как настроить карбюратор. Так как принцип работы карбюраторов по всему миру ни чем не отличается, то алгоритм работ будет одинаковым.

Карбюратор – это главный узел топливной системы любого карбюраторного автомобиля. Именно здесь воздух и топливо смешиваются, образуя топливную смесь, которая поступает в камеры сгорания двигателя. Правильно отрегулированный карбюратор выдаёт топливную смесь в нужных пропорциях. Такая смесь не будет детонировать в цилиндрах, что увеличит ресурс вашего двигателя.

Как отрегулировать карбюратор и когда это нужно делать

Регулировка карбюратора своими руками производится после использования низкокачественного бензина или когда работа мотора перестаёт быть стабильной. Для профилактики производитель рекомендует промывать карбюратор специальным составом раз в 6-7 тысяч километров пробега.

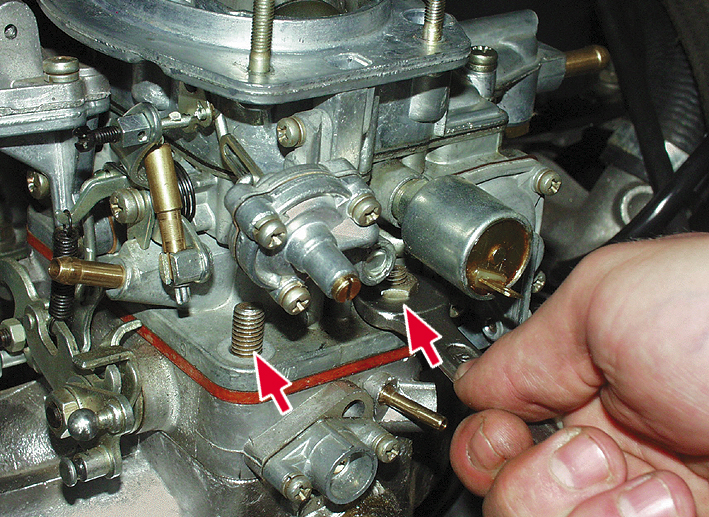

Возможные неполадки в работе карбюратора:

• Топливные потёки на карбюраторе. В этом случае нужно замерить давление топлива. Это делается с помощью специального манометра. Каким должно быть давление – подскажет инструкция по эксплуатации. Обычно оно колеблется от 0,2 до 0,3 атмосфер. Если давление в норме, проблема в поплавочной камере и нужна регулировка уровня топлива;
• Нагар на свечах зажигания с запахом бензина. Это явно указывает на проблему с регулировкой поплавков карбюратора или на прогар клапана;
• Неровная работа двигателя на холостом ходу может быть связана не только с карбюратором. Часто такое происходит из-за неправильной регулировки тросика газа. Для проверки нужно отсоединить тросик и повернуть заслонку вручную.

Перед тем как правильно настроить карбюратор нужно его тщательно прочистить. Для чистки рекомендуется использовать специальные жидкости. Жиклеры нельзя чистить зубочистками или иглами. Повреждения жиклеров приведут к нарушению калибровки. Если отверстия не получается прочистить аэрозолями, можно аккуратно почистить мягкой проволокой. При чистке не стоит пользоваться ветошью. Нитки могут забить отверстия, что приведёт к нарушению работы карбюратора. Если с первого раза аэрозоль не удалит все загрязнения, нужно повторить процедуру.

Настраиваем поплавковый механизм

Уровень топливной смеси в поплавковой камере напрямую связан с её качеством. При повышенном уровне смесь получится обеднённой, что негативно скажется на расходе бензина и прибавит токсичности. Без регулировки поплавков вопрос как отрегулировать карбюратор не решить. В процесс регулировки поплавков входят следующие операции:

• Регулировка поплавков по отношению к крышке и стенам топливной камеры. Если замечена деформация фиксирующего поплавок кронштейна, его следует выровнять вручную;
• Проводим регулировку кронштейна при закрытом игольчатом клапане;
• Регулируем при отведённом поплавке и открытом клапане, расстояние между поплавком и клапаном должно быть в этом случае выставлено около 15 миллиметров.

Настройка подачи топливной смеси

Разобраться с этой настройкой помогут контрольные винты карбюратора. Перед совершением данной процедуры следует знать, что на винтах имеется пластиковая заводская напрессовка, ограничивающая поворачивание винтов (от 50 до 70 градусов). Если поворот в данном диапазоне не приносит результатов, нужно выломать напрессовку и повернуть винты на сколько нужно. Перед тем как выставить положение винтов, следует прогреть двигатель автомобиля до рабочей температуры.

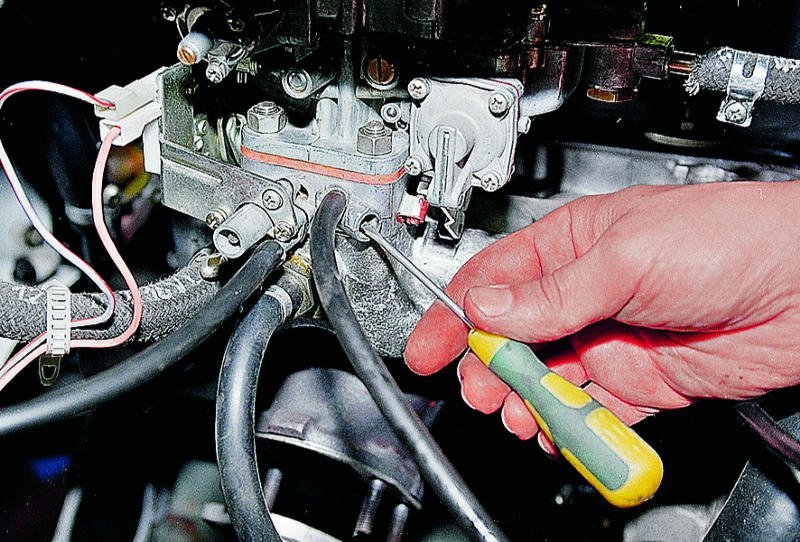

Чтобы отрегулировать холостой ход карбюратора, нужно вывернуть винт количества и винт качества смеси на несколько оборотов и, подкручивая их слушать, работу двигателя. Когда двигатель начнёт работать ровно, регулировка холостого хода карбюратора закончена.

Регулируем тяги карбюратора

Перед началом регулировки тяг следует снять крышку воздушного фильтра, чтобы ничто не мешало процессу. Сначала, используя штангенциркуль, вымеряется расстояние между наконечниками тяг. По заводским параметрам оно должно равняться 80 миллиметрам. Для регулировки длинны тяг нужно ослабить их зажимы.

Проверку сетчатого фильтра следует проводить при наличии топлива в поплавковой камере. Это поможет увидеть, полностью ли закрывается запорный клапан. Рассмотрев клапан, нужно его очистить и высушить. Проблемы с потерей мощности и провалы при работе двигателя случаются из-за затруднённой подачи топлива. Это лишняя причина для проведения тщательной промывки карбюратора.

Герметичность запорной иглы можно проверить с помощью резиновой груши, прислушиваясь при этом к утечкам воздуха. При их наличии иглу пора менять.

Как правильно отрегулировать карбюратор Солекс

По дорогам колесит ещё много представителей ВАЗовской классики. Многие из этих автомобилей имеют под капотом карбюраторы Солекс. Данный карбюратор более экономичный и способен выдавать более качественную смесь топлива с воздухом. Для бесперебойной работы двигателя этот карбюратор должен быть качественно настроен и отрегулирован. Класс мастеров карбюраторщиков постепенно вымирает, поэтому настройку карбюратора многим приходится делать своими руками.

Как выставить идеальные настройки своими руками

Для работы понадобится обычный набор инструментов, которые есть почти в каждом гараже. Для устранения переливов топлива нужно правильно выставить поплавок в камере. Данную операцию можно сделать по специальному шаблону. Специалисты рекомендуют не пользоваться данным шаблоном, так как количество и толщина прокладок в карбюраторах не всегда совпадает. Любители различных усовершенствований часто меняют заводские прокладки на более качественные. Бывает, что заводская настройка шаблона устраивает не всех. Хоть карбюраторы Солекс и одинаковые, топливный насос может подавать бензин по-разному. От того, заглушена ли обратка, тоже многое зависит, поэтому спецы используют другой метод.

1. Регулировочный винт качества смеси закручивается рукой до конца;
2. Далее вывинчиваем его обратно на пять оборотов;
3. Включаем мотор, убираем подсос и винтом количества смеси доводим обороты двигателя до 750 оборотов в минуту;
4. Крутя винт качества, доводим обороты двигателя до максимума;
5. Используя винт количества, уменьшаем обороты до 800 оборотов в минуту;
6. Немного довинчиваем винт качества до появления нестабильности в работе;
7. Вывинчиваем этот же винт назад на один оборот;
8. Крутим винт количества, пока обороты холостого хода не достигнут показателей в 800 оборотов в минуту (зимой их можно поднять до 900).

Стоит помнить, что регулировка карбюратора не только устраняет плавающие обороты двигателя. Качественно настроенный карбюратор будет потреблять минимальное количество топлива при стабильных оборотах на холостом ходу.

При данной регулировке могут возникать различные проблемы.

Бывает, что при выкручивании винтов количества и качества, двигатель практически не реагирует. Такое случается, когда из отверстия холостого хода течёт большая струя бензина и винт не в состоянии на это повлиять. Возможно, что плохо закрыт клапан или деформирован жиклер. Бывает, что при замене жиклеров по ошибке выбирают больший диаметр, чем положено. Возможно, заглушка слабо закручена. Стоит провести тщательный осмотр всех элементов карбюратора, это поможет избежать таких проблем. При проведении чистки жиклеры нельзя чистить с использованием абразивов.

При неисправности электромагнитного клапана следует его выкрутить и проверить на наличие деформации. Посадочное отверстие тоже может быть деформировано. Если сорвана резьба посадочного отверстия, то придётся заменить крышку карбюратора на новую. Если дефектов не обнаружено, просто смазывается уплотнительное кольцо перед вкручиванием жиклера.

Определить, нуждается ли карбюратор в регулировке, можно по реакции двигателя на нажатие педали газа. Двигатель, получающий сбалансированную топливную смесь, отзывается на нажатие педали без запинки, за доли секунды. Обороты должны быть плавными на холостом ходу. Никаких рывков и провалов быть не должно. Если двигатель работает ровно на холостых, а при нажатии на акселератор начинает капризничать, нужно подкрутить винт качества, обогатив смесь.

Винт качества напрямую влияет на выбросы СО в атмосферу. Любителям драйва знакома ситуация, когда перед поездкой на плановый техосмотр нужно завинчивать винт качества. Выброс становится меньше и машина спокойно проходит техосмотр, после чего положение винта качества возвращается на место. Некоторые недоумевают, почему у соседа автомобиль употребляет меньше топлива, хотя модели у обоих идентичные. Всё дело в настройках и регулировках винта качества.

Если автомобиль реагирует на нажатие педали газа с опозданием, дело в ускорительном насосе. Можно его заменить, или поменять только носик. Когда дело в носике, топливная смесь подаётся переобогощённой. Проблема решается заменой носика. Если решите установить носик другого диаметра, не забудьте подобрать под него соответствующий жиклер.

Настройка карбюратора довольно сложная процедура. Не стоит ожидать, что всё получится с первого раза. На полный цикл устранения всех недостатков может понадобиться пара недель. Лучше прислушиваться к работе двигателя, оперативно реагируя на малейшие перебои в его работе и проводить регулярные промывки карбюратора. Главное при промывке не использовать безымянные промывочные средства китайского производства. А если заправляться качественным топливом, карбюратор отблагодарит вас годами бесперебойной работы.

если Винтом регулировки качества регулируется количество подаваемого топлива, тогда винтом колличества что регулируется?

На что обратить внимание перед регулировкой.

1 — В зависимости от модели карбюратора, ( в основном для двигателей рабочего объёма 1500 куб. см. и более ) на месте держателя топливного жиклёра холостого хода, может стоять электромагнитный клапан с жиклёром холостого хода. Если эл. магнитный клапан имеется, то в первую очередь проверяем его работоспособность. При включённом зажигании снимаем и одеваем разъём на клапан, должны быть слышны щелчки, свидетельствующие о целостности электромеханической части клапана. Само собой жиклёр холостого хода не должен быть засорен.

2 — Клапан должен быть завёрнут до момента касания жиклёром холостого хода своего седла в корпусе карбюратора. Для того, чтобы увереннее определиться с этим моментом, рекомендую перед завёртыванием клапана, смазать уплотнительное резиновое кольцо моторным маслом.

3 — Воздушная заслонка системы холодного пуска, при утопленной рукоятке «подсоса», должна быть полностью открыта, т. е. располагаться строго вертикально.

5 — Аналогично проверяем, и если надо, то регулируем, правильность положения дроссельной заслонки второй камеры (только без вакуумной трубки, её там, во второй камере, просто нет 🙂 ).

Это основные моменты, на которые нужно обратить внимание, перед регулировкой холостых оборотов, конечно с условием, что в остальном с карбюратором всё в порядке.

Регулировка оборотов холостого хода.

2 — Винт «количества» оборотов — тут сложнее, да и винты бывают двух модификаций: 2101 и 2105. В любом случае винт не должен быть завёрнут до упора.

3 — Заводим и прогреваем двигатель. Двигатель, работающий с вытянутой рукояткой «подсоса», будет держать обороты, даже с полностью «разрегулированными» холостыми оборотами. После прогрева двигателя убираем «подсос», если двигатель глохнет или холостые обороты слишком низкие, то добавляем оборотов вывёртывая регулировочный винт «количества». Если обороты велики, то наоборот завёртываем винт.

4 — Устанавливаем обороты приблизительно 900 об/мин и «берёмся» за винт «качества». Начинаем заворачивать или выворачивать винт «качества», добиваясь равномерной, устойчивой работы двигателя, затем заворачиваем винт глубже, до появления неустойчивой работы и снова возвращаемся в зону устойчивой работы мотора. Основная задача установить регулировочный винт в «зоне» устойчивой работы двигателя, с максимально возможным «забеднением» смеси ( чем глубже завёрнут винт, тем беднее смесь, тем меньше содержание СО ).

После регулировки винтом «качества» обороты двигателя изменятся. Возвращаем обороты винтом «количества» обратно к 900 об/мин и повторяем регулировку винтом «качества».

Повторяем эту «процедуру» с регулировочными винтами два — три раз

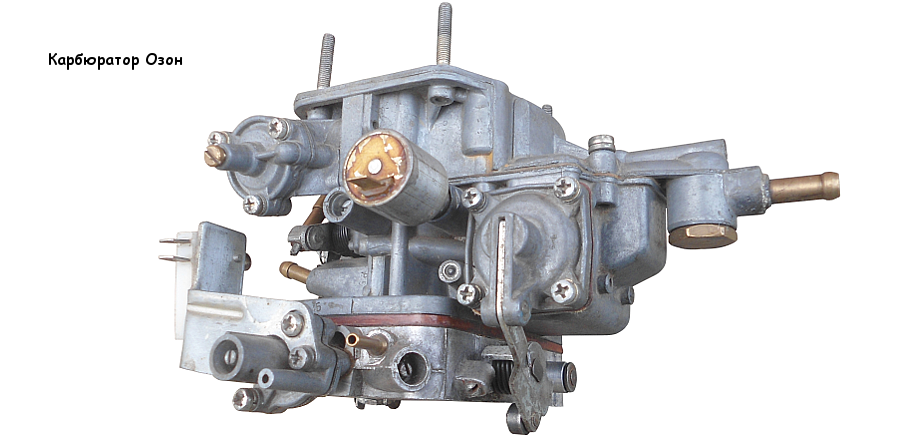

Регулировочные винты карбюратора Озон

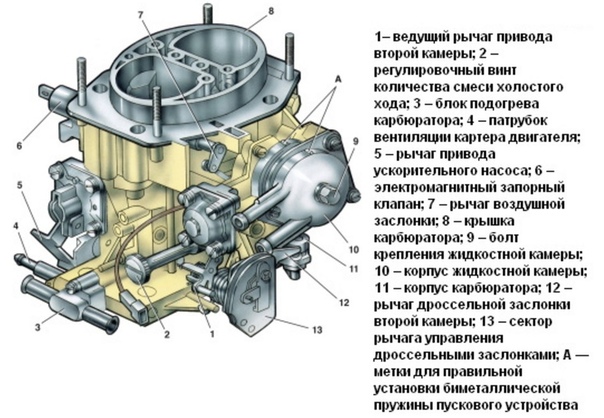

Карбюратор Озон имеет семь регулировочных винтов: винты регулировки «количества» и «качества» топливной смеси, подстроечный винт СХХ, винты-упоры регулировки положения дроссельных заслонок, винт регулировки пускового устройства. Рассмотрим их устройство, назначение, расположение на карбюраторе и особенности регулировки.

Винт регулировки «количества» топливной смеси на холостом ходу

Предназначен для регулировки объема воздуха, а соответственно и топливной смеси, поступающей в цилиндры двигателя на холостом ходу. На карбюраторах Озон ранних годов выпуска с задроссельным смесеобразованием это винт, при помощи которого приоткрывалась дроссельная заслонка первой камеры карбюратора на определенный угол (см. изображение выше). Чем больше зазор – тем больше топлива попадает в цилиндры, тем выше обороты холостого хода двигателя.

Винт регулировки «качества» топливной смеси на холостом ходу

Предназначен для регулировки состава топливной смеси, поступающей в цилиндры двигателя автомобиля на холостом ходу. Винт «качества» имеет конусообразный наконечник, которым он изменяет величину просвета эмульсионного канала СХХ тем самым, меняя пропорцию топливо-воздух.

Подробности регулировки оборотов двигателя на холостом ходу винтами «количества» и «качества» топливной смеси изложены в статье «Регулировка оборотов холостого хода двигателя с карбюратором Озон».

Подстроечный винт системы холостого хода

Он же винт добавочного воздуха СХХ. Расположен в отливе корпуса карбюратора за металлической заглушкой. Для доступа к винту ее высверливают. Подстроечный винт регулирует добавочное количество воздуха поступающее в систему холостого хода из воздушного канала, тем самым несколько обедняя топливную смесь. Положение винта выставляется один раз на заводе и больше, по идее, не должно меняться. Если вы пытаетесь что-то регулировать этим винтом и удалили заглушку, то значит, вам по каким-то причинам не удалось отрегулировать ХХ другими винтами, либо вы настраиваете карбюратор Озон на минимальный расход топлива (См. «Снижение расхода топлива двигателем автомобиля с карбюратором Озон»).

Винт регулировки пускового устройства

Предназначен для ограничения хода тяги пускового устройства, которая приоткрывает воздушную заслонку карбюратора на некоторый угол (зазор) необходимый для пуска двигателя (тем самым предотвращая переобогащение топливной смеси при пуске). Винт расположен в крышке корпуса пускового устройства. Закрыт снаружи предохранительной пробкой. Как регулировать при помощи этого винта пусковое устройство карбюратора Озон описано в статье «Регулировка пускового устройства карбюратора Озон, 2105, 2107».

Винт регулировки ускорительного насоса

Расположен в верхней части вертикального канала в стенке поплавковой камеры. В нижней части канала расположен перепускной жиклер ускорительного насоса. В стандартном исполнении винт регулировки УН выполняет роль заглушки, но после проведения небольшой доработки этим винтом можно регулировать величину перепуска топлива при работе ускорительного насоса. А это более острый отклик двигателя при нажатии на педаль «газа» и соответственно более быстрый старт и подхват.

Винт-упор регулировки положения дроссельной заслонки первой камеры карбюратора

Он же винт-упор кулачка ускорительного насоса. Необходим для обеспечения полного закрытия дроссельной заслонки первой камеры карбюратора и предотвращения касания в закрытом положении кромками дроссельной заслонки стенок смесительной камеры (зазор 0,1 мм) в целях предотвращения закусывания и образования выработки. Винт расположен на отливе блока дроссельных заслонок карбюратора со стороны ускорительного насоса.

Винт-упор регулировки положения второй камеры карбюратора

Необходим для обеспечения полного закрытия дроссельной заслонки второй камеры карбюратора и предотвращения касания в закрытом положении кромками дроссельной заслонки стенок смесительной камеры (зазор 0,1 мм) в целях предотвращения закусывания и образования выработки. Винт расположен на отливе блока дроссельных заслонок карбюратора со стороны пневмопривода.

Положение винтов-упоров устанавливается на заводе, винты закрашиваются краской. При самостоятельной регулировке положения дроссельных заслонок винтами-упорами на карбюраторах Озон 2105, 2107 следует учитывать, что заслонки обеих камер в исходном положении должны быть полностью закрыты. Так же должен присутствовать указанный выше зазор (еле заметная щель на просвет).

Примечания и дополнения

— При установке регулировочных винтов холостого хода («качества», «количества») в исходное положение необходимо полностью завернуть их, а затем вывернуть на 1,5 – 2 оборота.

— При установке подстроечного винта СХХ в исходное положение необходимо завернуть его до упора, а затем вывернуть на 0,5 оборота.

— На новых карбюраторах винты «количества» и «качества» закрыты пластиковыми заглушками. Перед проведением регулировки их следует удалить.

«

Отличная статья 0

Как отрегулировать карбюратор на ВАЗ 2106

Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На  автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

     1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в

статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

     2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага  и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

     3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

     4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C»  0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства,  то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

     1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

     2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

Как производится регулировка карбюратора

Регулировка карбюратора — это необходимое умение для любого водителя. Каждое подобное устройство, которое производится на заводе, обязательно проходит жёсткий контроль на соответствие допустимым параметрам топливной подачи. Для этого используются вакуумные установки, разработанные для таких целей. Но даже столь тщательный контроль не позволяет в полной мере гарантировать идентичность параметров всех карбюраторов, что создаются на предприятиях. Это объясняется тем, что для массового изготовления устройств это обходится очень дорого.

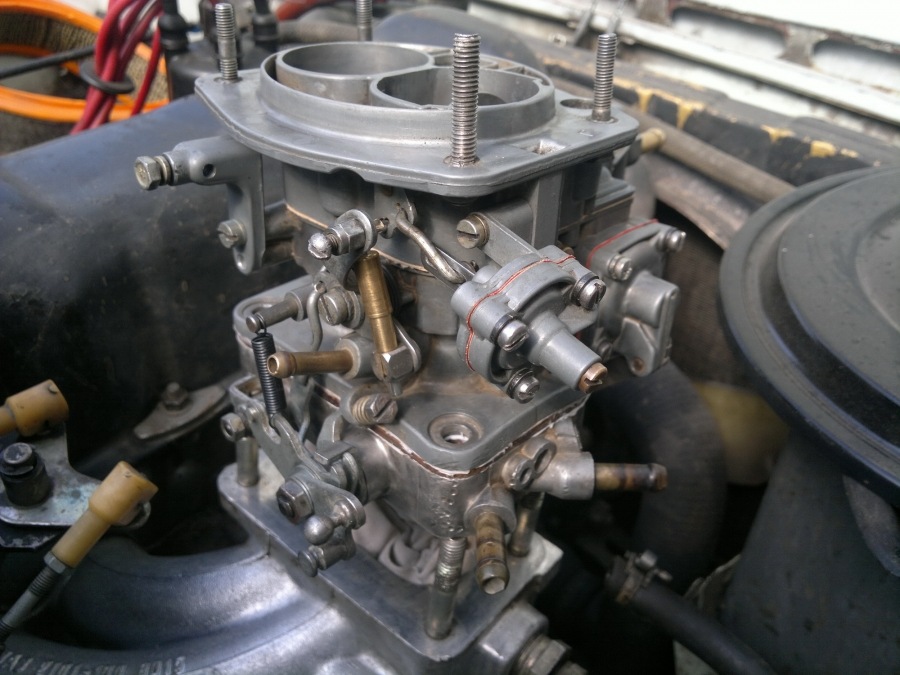

Автомобильный карбюратор

Результат очевиден — некоторые образцы агрегатов отличаются от стандартных на пять — восемь процентов по показателю расхода бензина. В связи с этим производителями обеспечивается возможность для автомобилиста индивидуально регулировать устройства. Это позволяет существенно понизить показатель расхода топлива для основной части карбюраторов, которые выпускаются серийно. Прежде чем мы рассмотрим этапы регулировки карбюраторов, следует разобраться, что представляет собой этот агрегат.

Что такое карбюратор

Карбюратором называют устройство, которое обеспечивает перемешивание топлива, образуя из него горючую смесь. Стандартный агрегат состоит из четырёх элементов:

• дроссельная заслонка;
• поплавковая камера;
• жиклёр;
• диффузор.

Карбюратор смешивает бензин с воздухом, а затем доставляет получившуюся смесь в мотор машины. Когда горючая смесь сгорает — в двигателе создаётся давление. Оно давит на клапаны и создаёт силу, которая позволяет автомобилю двигаться.

Устройство карбюратора

Подготовка к процедуре настройки

Перед тем как отрегулировать карбюратор, необходимо ознакомиться с правилами процедуры. Индивидуальная настройка должна осуществляться в строгой последовательности действий. Это позволит избежать повторной регулировки.

Перед тем как начинать регулировку, нужно произвести тщательный осмотр карбюратора. Следует очистить его детали от грязи. Очень важно помыть сетчатый фильтр и поплавковую камеру. Также рекомендуется очистить воздушные жиклёры. Только после этих процедур можно будет приступать к настройке агрегата.

Начинать регулировку можно только тогда, когда двигатель полностью прогрелся до своей рабочей температуры. Если мотор вашего авто неспособен как следует прогреться — он не сможет обеспечить нормальную работу. Только если двигатель будет прогрет, вы сможете корректно настроить содержание CO в выхлопе машины.

На видео — чистка и регулировка карбюратора:

Двигатель должен поработать около пяти минут. После этого можно его заглушить и сразу приступать к работе. Заранее снимите топливный шланг, чтобы бензин из него не вылился в камеру. Открутите пять винтов на крышке самого карбюратора и уберите трос подсоса. Затем можно открыть крышку — строго горизонтально, чтобы приступить к процессу регулировки.

Процедура настройки

Настройка карбюратора производится в несколько этапов:

• регулировка основной дозирующей системы, которая относится к первичной камере;
• регулировка системы холостого хода;
• тестирование работы карбюратора при больших нагрузках (предполагает открытие вторичной камеры).

Регулируем основную дозирующую систему

Обычно для настройки дозирующей системы требуется увеличить на пару миллиметров воздушные жиклёры карбюратора. Как правило, их сечения увеличиваются до 1,7 (с 1,5) или 1,9 миллиметров (с 1,7). Однако в некоторых случаях этого, оказывается, недостаточно.

На фото — места регулировки карбюратора

Если после изменения отверстий жиклёра, в момент плавного разгона машины вы ощущаете явную задержку в повышении вращения коленвала (около 2–3 секунд) — необходимо установить новый жиклёр. Его сечение должно быть меньше ещё на 1 миллиметр. Однако делать это можно только в том случае, если вы полностью уверены в том, что ускорительный насос исправно работает. Стоит отметить, что на этом этапе могут появиться рывки или провалы, когда вы будете плавно трогаться или ехать на пониженной передаче при минимальной скорости. Не стоит переживать из-за этого — ничего страшного не происходит.

Настраиваем систему холостого хода

Завершив этап настройки дозирующей системы, можно приступать к настройке холостого хода. Ваша цель — создать условия для минимального содержания CO в выхлопе. При этом двигатель должен максимально устойчиво работать. Для того чтобы безошибочно решить такую задачу, специалист используют специальный инструмент — газоанализатор. Однако, если у вас его нет, вы можете применить обычный тахометр.

Вам необходимо выбрать такую позицию винта, в которой определяется состав топлива при переходном режиме. Специальную заглушку с детали можно убрать, применив металлический крючок. Перед этим нужно высверлить в краешке заглушки сквозное отверстие (диаметр — 2 или 3 миллиметра).

Сначала попробуйте отрегулировать переходной режим, не обеспечивая нагрузок. Вы должны осторожно, не спеша открыть металлическую заслонку, прикрывающую первичную камеру. Одновременно следите за показаниями тахометра — насколько меняется вращение коленвала. Если обороты двигателя равномерно увеличиваются — это признак того, что в горючем содержится допустимая норма CO. Если же обороты не учащаются в каком-то из положений заслонки — это свидетельство недопустимого состава смеси.

На видео — настройка холостого хода:

Для того чтобы настроить карбюратор на холостом ходу, необходимо вращать винт «качества» в различные стороны, пока не найдёте ту позицию, в которой обороты вращения станут максимальными. После этого используйте винт «количества» (у него ребристая пластиковая ручка) и установите несколько повышенную частоту вращения в сравнении с обычной (на 150–170 мин^-1). Затем заверните винт «качества», чтобы снизить частоту вращения до нормальной величины (на 150–170 мин^-1). На этом настройка считается законченной.

Такой способ регулировки особенно удобен, если у вас есть точный тахометр, который способен регистрировать изменения частоты вращения для каждых 50 оборотов в минуту. Это позволяет гарантировать содержание оксида углерода на уровне, не превышающем полтора процента. Благодаря такой регулировке удаётся достичь уровня CO в 0,3 процента.

Существуют и другие методы настройки карбюратора на холостом ходу. К примеру, вместо газоанализатора или тахометра можно применять индикатор качества смесей. Он имеет специальное кварцевое окно и устанавливается в гнездо, предназначенное для свечей зажигания. Однако такой способ не может стопроцентно гарантировать допустимое содержание оксида углерода в выхлопных газах. Поэтому, для того чтобы обеспечить правильную регулировку, используйте следующий критерий. Если в окошке индикатора появляется голубое пламя — это свидетельствует о содержании CO на уровне 3–5,5 процента. Если же огонёк меняется на жёлтый — это говорит о недопустимом содержании оксида углерода (более шести процентов).

Частота настройки

Регулировку холостого хода описанным способом можно осуществлять достаточно часто. Но не рекомендуется делать это более трёх-четырёх раз в году, даже если вы интенсивно используете автомобиль. Оптимальное количество регулировок — две в год (в начале весны и осени). Если машина эксплуатируется только в летний период — делайте настройку только один раз.

Настройка автомобильного карбюратора

Проверяем работу карбюратора

После того как с дозирующей системой и холостым ходом закончено, нужно проверить, как работает карбюратор при высоких нагрузках, когда включена вторичная камера. Основная функция вторичной камеры — это создание хорошей динамики авто. Поэтому дозирующие системы этого элемента должны обеспечивать максимальное обогащение горючего кислородом.

Следует отметить, что на практике редко встречаются случаи, когда вторичная камера требует регулировки, если правильно настроена первичная. Однако такие случаи всё-таки есть. Бывает, что водитель плавно нажимает педаль акселератора при скорости 60–70 километров в час и при открытии заслонки вторичной камеры ощущает провал. Если вы столкнулись с этим, вам необходимо установить топливный жиклёр большего сечения (на 0,5–1 миллиметр).

Когда вы выполните все вышеописанные действия — можно считать регулировку вашего карбюратора завершённой. Главное — чётко следовать нашей подробной инструкции. В результате вы сможете реализовать все имеющиеся резервы, для того чтобы повысить экономию бензина. Более того, вы обеспечите допустимое содержание CO в выхлопной трубе.

На видео — настройка карбюратора ВАЗ:

Практика показывает, что при эксплуатации машин с индивидуально настроенными карбюраторами расход топлива существенно снижается. В летнее время, если водитель едет по трассе со скоростью до 90 километров в час, расход составляет максимум 7,5 литра на сто километров. При движении по городским дорогам расход составляет не более 9 литров на сто километров. При этом содержание оксида углерода в выхлопах не превышает 1,5 процента (при минимальной частоте вращения коленчатого вала) или 0,5 процента (при повышенной частоте). Если карбюратор автомобиля оснащён экономайзером — расход уменьшается ещё на 0,3 процента.

Пожалуйста, оставьте свой комментарий к статье! Нам интересно ваше мнение.

Как отрегулировать карбюратор бензопилы

Что карбюратор делает на бензопиле?

Карбюратор бензопилы довольно прост, как и карбюраторы, но не лишен тонкостей. Назначение карбюратора — точно контролировать очень малые количества топлива и смешивать его с воздухом, поступающим в двигатель, чтобы двигатель работал должным образом. Когда недостаточно топлива смешивается с воздухом, происходит обеднение топлива, и двигатель либо не работает, либо потенциально может быть поврежден.Бедная смесь возникает в результате недостатка топлива или слишком большого количества воздуха. Обычно в двухтактном двигателе, таком как двигатель бензопилы, топливо также обеспечивает смазку двигателя. Когда происходит чрезмерное смешивание топлива с воздухом, двигатель будет «работать на обогащенной смеси» или будет залит топливом и может не запуститься, или будет работать и выделять много дыма, или он будет работать плохо, так что он легко глохнет и заболачивает, или даже тратит топливо. Бензопилы, работающие на обедненной или богатой смеси, будут производить чрезмерный выхлоп. Таким образом, бензопила, которая работает должным образом, будет иметь соответствующее соотношение топлива и воздуха, здоровую искру и достаточную степень сжатия для нагрева топливовоздушной смеси.Карбюратор отвечает за правильное соотношение воздух / топливо для смеси. Чтобы найти запасные части карбюратора и других деталей бензопилы НАЖМИТЕ ЗДЕСЬ…

Карбюратор в бензопиле относительно прост по сравнению с другими карбюраторами, поскольку он должен работать только в этих трех ситуациях;

• Если вы пытаетесь запустить бензопилу в холодном состоянии.
• Пока двигатель бензопилы работает на холостом ходу.
• Когда двигатель бензопилы открыт настежь.

Мало кто из тех, кто работает с бензопилой, действительно интересуется градациями между полностью открытой дроссельной заслонкой и холостым ходом.Таким образом, возрастающие характеристики между этими крайними значениями не имеют особого значения. Однако для более крупных двигателей, таких как автомобильный, очень важны многие градации, что значительно усложняет автомобильные карбюраторы.

Карбюратор бензопилы имеет следующие основные особенности; Во-первых, карбюратор — это вообще трубка. Поперек этой трубки находится регулируемая круглая пластина, известная как дроссельная заслонка . Внутри этой трубки в какой-то момент есть сужение, известное как трубка Вентури.В трубке Вентури создается вакуум. Внутри предприятия есть отверстие, известное как jet , которое позволяет вакууму всасывать топливо.

Когда карбюратор работает нормально с полным открытием дроссельной заслонки , дроссельная заслонка обычно параллельна длине трубки, что обеспечивает максимальный поток воздуха через карбюратор. Поток воздуха создает вакуум внутри сопла, который всасывает контролируемое количество топлива через жиклер.

Когда двигатель бензопилы работает на холостом ходу, дроссельная заслонка часто почти закрыта.В этом случае через вентиляционное устройство не проходит достаточно воздуха для образования вакуума. Тем не менее, на обратной стороне дроссельной заслонки есть разрежение, поскольку пластина препятствует потоку воздуха. Если просверлить крошечное отверстие на стороне трубки карбюратора, дроссельная заслонка может всасывать воздух в трубку. Крошечное отверстие известно как холостой жиклер. Есть еще один винт с надписью «Lo» или «L», который регулирует количество топлива, протекающего через жиклер холостого хода.

Когда вы пытаетесь запустить бензопилу с тросом на холодном двигателе, она работает на чрезвычайно низких оборотах .Кроме того, двигатель холодный и поэтому для запуска требуется очень богатая топливовоздушная смесь. Теперь в игру вступает дроссельная заслонка. Когда он активирован, пластина закрывает трубку Вентури. Когда трубка Вентури закрыта, а дроссельная заслонка широко открыта, карбюраторный двигатель всасывает много топлива через главный жиклер, а также жиклер холостого хода. В результате получается очень богатая смесь, которая позволяет двигателю запускаться один или два раза или просто медленно работать. Теперь, если открыта заслонка воздушной заслонки, двигатель начинает работать нормально.

Как отрегулировать карбюратор на бензопиле Poulan Pro

Карбюратор бензопилы Poulan имеет единственную функцию настройки с помощью инструмента для увеличения и уменьшения холостого хода. Карбюратор Poulan обычно правильно настраивается на заводе. Однако регулировка может потребоваться, когда двигатель работает плохо, работает на высоких оборотах или умирает. Двигатель, работающий на очень высокой скорости , может выйти из строя или работать неэффективно.Двигатель, который работает на низкой скорости, может заглохнуть и заглохнуть, и потребуется частый перезапуск.

Настройку карбюратора Poulan необходимо выполнять, когда двигатель трудно запускается, умирает после запуска или умирает под нагрузкой . В таких ситуациях необходимо увеличить соотношение топлива и масла к воздуху. Если бензопила звучит так, как будто ее двигатель работает слишком богато, она набирает обороты и издает пронзительный звук. В таком случае топливно-воздушную смесь следует сделать обедненной, чтобы избежать повреждения двигателя.

Перед настройкой карбюратора бензопилы Poulan вы сначала разместите бензопилу на ровной поверхности так, чтобы цепь свешивалась с поверхностью, или все элементы должны быть отодвинуты, чтобы цепь ни с чем не соприкасалась. Поскольку цепь движется во время регулировки, вы должны быть в защитном снаряжении , включая кожаные перчатки, обувь с закрытым носком, длинные брюки, рубашку с длинным рукавом и защитные очки.

Регулируя карбюратор на холостом ходу, найдите винт холостого хода, помеченный буквой «T», прямо над грушей заправочного насоса.Теперь запустите бензопилу в обычном режиме и дайте ей поработать на холостом ходу, при этом убедитесь, что цепь ничего не касается. Используя небольшую отвертку с плоской головкой, поверните винт холостого хода по часовой стрелке, чтобы увеличить скорость, если двигатель работает слишком медленно. Когда цепь начнет двигаться, поверните винт холостого хода против часовой стрелки, чтобы двигатель работал на холостом ходу без остановки, а цепь останавливалась на нужных оборотах холостого хода.

Как отрегулировать карбюратор на бензопиле Homelite

Карбюраторы

Homelite, как и карбюраторы других малогабаритных двигателей, часто меняют настройки из-за регулярных ударов и вибрации во время нормальной работы.Часто нетрудно заметить, когда возникает необходимость в регулировке настройки карбюратора. Если бензопила не работает на холостом ходу и умирает, значит, топливная смесь слишком бедная. Если бензопила слишком быстро работает на холостом ходу и цепь движется сама по себе, значит, смесь слишком богатая. В этом случае вам необходимо повернуть винт холостого хода и определить точку, в которой двигатель будет плавно работать на холостом ходу, а цепь не будет двигаться сама по себе.

Перед настройкой карбюратора следует проверить воздушный фильтр на предмет мусора и грязи.Чтобы получить доступ к фильтру, открутите два винта, которыми крепится пластиковая цилиндрическая крышка бензопилы Homelite. Снимите крышку, чтобы получить доступ к фильтру. Ослабьте и снимите винт, фиксирующий фильтр. Постучите воздушным фильтром по поверхности, чтобы удалить грязь и пыль. Промойте воздушный фильтр теплой проточной водой с жидким домашним моющим средством. Тщательно промойте и высушите его, снова закрепите на бензопиле и затяните винт, которым он держался. Установите крышку на место и закрепите ее винтами.

Регулировка карбюратора бензопилы Homelite включает настройку винта холостого хода.Этот винт находится сбоку бензопилы прямо над ручкой шнура стартера . Чтобы отрегулировать обороты холостого хода, используйте отвертку и вставьте ее в отверстие, помеченное буквой T. Если двигатель работает слишком быстро и цепь движется сама по себе без нажатия на курок дроссельной заслонки, тогда смесь слишком богатая и требует, чтобы он стал стройнее. Поверните винт холостого хода против часовой стрелки с шагом оборота, уменьшая частоту вращения двигателя до тех пор, пока двигатель не станет плавно работать на холостом ходу и когда цепь перестанет двигаться.Если двигатель запускается и работает, но не работает на холостом ходу при отпускании рычага газа, поверните винт холостого хода по часовой стрелке. Поверните винт холостого хода с шагом оборота, чтобы двигатель бензопилы работал плавно.

Как отрегулировать карбюратор на бензопиле Husqvarna

Поместите пилу Husqvarna на плоскую ровную поверхность, убедившись, что цепь ничем не соприкасается, когда вы будете настраивать карбюратор. Запустите двигатель и дайте ему поработать пять минут, чтобы он прогрелся.Найдите 3 различных регулировочных винта, которые находятся рядом со стартовым шнуром на корпусе бензопилы. Рядом с каждым винтом выбита буква. Поверните винт с надписью «L» по часовой стрелке с помощью отвертки с плоским жалом до конца. Не поворачивайте винт дальше его естественного упора. . Поверните винт против часовой стрелки, чтобы бензопила работала на холостом ходу без остановок. Чтобы проверить двигатель, нажмите на курок дроссельной заслонки. Отрегулируйте винт с надписью «L», пока бензопила не начнет плавно ускоряться и звучать плавно.

Поместите отвертку с плоской головкой поверх регулировочного винта холостого хода, обозначенного «T.». Поворачивайте винт по часовой стрелке, пока цепь не начнет двигаться. Немедленно начните поворачивать винт против часовой стрелки, чтобы цепь перестала двигаться. Бензопила должна поддерживать холостой ход, пока цепь не вращается.

Поверните регулировочный винт с надписью «H» по часовой стрелке с помощью отвертки с плоским жалом до естественного упора винта. В этот момент двигатель звучит очень грубо.Теперь поверните винт по часовой стрелке, пока двигатель вашего Husqvarna не заработает плавно. При нажатии на курок дроссельной заслонки бензопила должна без проблем разгоняться и не выпускать дым из выхлопной трубы.

Как отрегулировать карбюратор бензопилы мастера

Перед регулировкой карбюратора бензопилы Craftsman вам понадобится небольшая отвертка с плоским жалом и кусок дерева.

Положите бензопилу на ровную ровную поверхность и убедитесь, что цепь ничего не касается.Найдите три регулировочных винта карбюратора сбоку на корпусе вентилятора и пусковой шнур. Два винта наверху имеют маркировку «L» и «H». Винт с маркировкой «L» предназначен для регулировки на низкой скорости, а винт «H» — для регулировки на высокой скорости. Нижний винт с надписью «I» предназначен для регулировки холостого хода.

Поверните винты «L» и «H» по часовой стрелке до их естественного упора. Поверните оба винта против часовой стрелки на один полный оборот.

Теперь запустите бензопилу и дайте двигателю поработать на холостом ходу в течение двух-трех минут.Когда двигатель работает на низких оборотах или работает с шумом, медленно вращайте винт «I» по часовой стрелке, пока двигатель бензопилы не заработает плавно. Когда двигатель работает на высоких оборотах, медленно поверните винт «I» против часовой стрелки, пока бензопила не начнет работать плавно.

Пока двигатель еще работает, отрегулируйте винт с надписью «L.». Медленно вращайте винт «L» по часовой стрелке, пока частота вращения бензопилы не упадет. Обратите внимание на положение винта. Теперь медленно вращайте винт «L» против часовой стрелки, пока частота вращения бензопилы не увеличится, а затем снова не снизится.Отметьте положение винта. Отрегулируйте винт «L» между этими двумя отмеченными положениями.

Проверьте пилу, сделав надрез на дереве. Если кажется, что пила теряет мощность из-за пробного пропила или выходит дым, слегка поверните винт с надписью «H» по часовой стрелке и попробуйте сделать еще один пропил. Продолжайте вращать очень немного, пока ваша бензопила Craftsmen не сможет разрезать кусок дерева плавно, без дыма.

Ремонт карбюратора бензопилы Stihl

Перед тем, как разбирать карбюратор, важно очистить его, протерев бумажными полотенцами, а также удалив рыхлую грязь.

1. Для начала снимите пластину, закрывающую диафрагму, и проверьте, правильно ли она используется. Снимите прокладки и поместите их в том порядке, в котором вы их разобрали. Переверните карбюратор и снимите вторую крышку после ослабления винта с головкой под крестообразную головку. С этой стороны будут открыты прокладка и экран. Также сложите их в том порядке, в котором вы их разбирали.
2. Перед заменой прокладок может потребоваться очистить или заменить топливную сетку и игольчатый клапан. На этом этапе нужно быть осторожным, так как компоненты здесь небольшие, они могут упасть и потеряться.Вы увидите качельку, удерживаемую винтом с головкой Philips. Положите большой палец на сторону коромысла, ближайшую к карбюратору. Ослабив и удалив винт, медленно уберите большой палец и соберите иглу, винт, пружину и коромысло. Вы можете разместить эти крошечные компоненты на магнитной поверхности.
3. Теперь вы можете очистить карбюратор с помощью любого съемника прокладок с помощью очистителя. Смочите его и дайте очистителю пройти через все проходы в карбюраторе.
4. После очистки или замены любого компонента, который вам нужно было заменить, вы можете приступить к сборке карбюратора.Начните с того, что верните экран. Теперь верните игольчатый клапан, сначала вернув небольшую пружину на место. Вставьте иглу обратно в рычаг качалки. Вставьте коромысло и иглу обратно в карбюратор. Снова нажмите большим пальцем на сторону качельки, чтобы вставить винт Philips.
5. Переходя к прокладкам, вы просто выравниваете отверстия и кладете их обратно, перевернув их. Проделайте то же самое с другой стороной. Установите на место детали прокладки, перевернув их.
6. Карбюратор полностью собран. Вы можете установить его обратно на бензопилу, сначала повторно прикрепив газовую трубку и трос газа. Газовая труба является самой длинной из двух трубок и соединяется с черной зазубриной. После того, как эти две детали будут повторно присоединены, карбюратор можно установить на резьбовой шпильку. Хромированная зазубрина совмещается с импульсной трубкой и сама прикрепляется к ней. Теперь затяните гайки.
7. Наконец, вам нужно повторно соединить провод дроссельной заслонки с курком. Если ни один из регулировочных винтов не был повернут в процессе восстановления, карбюраторы должны быть исправны и исправны.

Надеюсь, это руководство было полезным. Бензопилы могут быть сложными в ремонте и обслуживании, если вам это кажется слишком сложным, возможно, пришло время для изменений, начните с просмотра нашего руководства по покупке бензопилы, чтобы облегчить жизнь.

Регулировка карбюратора системы контроля выбросов | Как работает автомобиль

Карбюратор с фиксированным жиклером

Законы о борьбе с загрязнением во многих странах теперь ограничивают объем ядовитого монооксид углерода газ (CO), который может выделяться из выхлопных газов автомобиля.

Позже карбюраторы предназначены для соблюдения этих законов. Регулировка концентрации смеси может повысить уровень CO. Таким образом, контроль смеси теперь опломбирован для защиты от несанкционированного доступа.

На некоторых карбюраторах можно регулировать только холостой ход . На некоторых можно очень немного изменить смесь с помощью дополнительного винта регулировки количества воздуха.

Карбюратор Вентури с регулируемым приводом

Карбюратор Вентури с изменяемой геометрией Ford также имеет регулировку холостого хода в обходной линии.

уплотнения часто легко удалить. Вы можете обнаружить, что кто-то это сделал, и рассториться точный баланс смеси, изготовленный на заводе.

Многие гаражи не оборудованы для правильной установки неисправного карбюратора. Возможно, вам придется купить новый, хотя специализированная мастерская по ремонту карбюраторов сможет его отремонтировать.

Важно знать, что можно регулировать, а что нельзя. Некоторые ранние карбюраторы с ограничением выбросов не имели уплотнений, и ошибки было легко сделать.

Возможно, вам придется исправить чужую ошибку, по крайней мере, достаточно хорошо, чтобы доставить машину в специализированный гараж, где можно точно настроить карбюратор.

Перед тем, как приступить к регулировке, устраните все другие возможные причины плохой работы.

Найдите установочные винты и убедитесь, что вы можете повернуть их, не снимая воздухоочиститель (что нарушит баланс смеси) и не обжечься горячим двигатель .

Принесите двигатель до нормальной рабочей температуры.Затем работайте быстро, чтобы он не сильно нагрелся (что также привело бы к ложной настройке).

Если ограниченная возможная регулировка не улучшает работу двигателя, попробуйте очистить карбюратор (см. Снятие карбюратора для чистки ).

Настройка Stromberg CDSE и CD2SE

Модели контроля выбросов имеют названия CDSE и CD2SE. Большинство из них не допускают струя или регулировка иглы. Винт холостого хода регулируется; есть также «подстроечный» винт для незначительной регулировки топливо расход, который может иметь контргайку.

Даже этот винт следует регулировать только с газоанализатором в гараже. На некоторых CDSE высоту иглы можно отрегулировать с помощью специального инструмента так же, как на CD3 (см.).

Герметичный регулятор смеси

Регулировка высоты жиклера может быть защищена от несанкционированного доступа путем замены регулировочного винта втулкой, для поворота которой требуется специальный инструмент. Регулятор также может быть закрыт стальным колпачком. Регулировка такая же, как у обычного Стромберга (см. Регулировка карбюратора Стромберга ).

Герметичный регулятор смеси

Регулировка HIF типа SU

Самые ранние типы SU с ограничением выбросов карбюраторы были «запломбированы» нанесением краски на резьбу регулировочных винтов.

На более поздних типах, пластик саваны были установлены вокруг регуляторов холостого хода и жиклера. Эти кожухи легко снимаются, но не могут быть возвращены обратно.

Модель HIF (которая отличается от других моделей SU наличием плавать камера под корпусом карбюратора, а не рядом с ним) имеет винт сбоку корпуса для регулировки высоты жиклера.

Этот винт скрыт под алюминий заглушку, которую можно удалить тонкой отверткой.

Винт вкручивается, по часовой стрелке , чтобы обогатить смесь, и вне, чтобы ее ослабить.

Вместо пластикового кожуха над винтом холостого хода может быть алюминиевая заглушка. (Для нормальной регулировки SU см. Регулировка карбюратора СУ .)

Регулировка фиксированной жиклера

Карбюратор с фиксированным жиклером

Самый простой тип используемого уплотнения — это крышка винта регулировки объема, которую часто легко снять.После открытия винт регулируется как обычно (см. Регулировка карбюратора с фиксированным жиклером ). Иногда используется специальная головка винта, требующая подходящего инструмента.

Система наиболее широко используется для уплотнения как винта регулировки объема, так и винта упора дросселя, который регулирует скорость холостого хода. Однако есть дополнительный винт, который изменяет обороты холостого хода, регулируя поток воздуха.

Этот винт «перепускного холостого хода» — единственный, который нужно регулировать, и обычно это единственный винт, доступный без снятия уплотнения.

Если нет, то он обычно больше, чем винт объема топлива, и установлен выше, либо выступая, либо в углублении.

Советы по настройке

Carb, часть 2: Как преодолеть общие проблемы настройки

Двигатели

создают вакуум, и за последние 120 лет инженеры придумали изобретательные способы использовать его мощность в системе впуска двигателя. Через лабиринт мелких отверстий в карбюраторе вакуум всасывает мощную смесь воздуха и топлива. Смесь настолько впечатляющая, что позволяет безнаддувным полнотелым гоночным автомобилям с объемом двигателя 500 кубических дюймов развивать скорость более 213 миль в час на расстоянии не более 1320 футов!

Хотя его пары воспламеняются, бензин не горит и не производит энергию в жидкой форме.Вместо этого его необходимо эмульгировать (смешать с воздухом), распылить (разделить на мелкие частицы), испарить (преобразовать в газообразное состояние) и сжать, чтобы получить энергию.

Вот здесь и вступает в игру карбюратор.

В Carb Tuning Tips, Часть 1, мы представили краткий обзор карбюратора, включая некоторые основные анатомические особенности карбюратора. Во второй части Demon Carburetion помогает нам определить еще несколько основных компонентов модульного карбюратора с квадратным отверстием, познакомит вас с типичными проблемами, которые могут возникнуть, и расскажет, как их предотвратить.

Карбюратор отвечает за эмульгирование и распыление топлива, в то время как испарение происходит во впускных трактах. Кроме того, карбюратор должен соответствовать требованиям двигателя по соотношению воздух-топливо.

Для эмульгирования воздуха и топлива в отверстиях для воздуха в верхней части карбюратора размещаются отверстия с малым диаметром отверстия. Они известны как утечки воздуха. Затем эмульгированная смесь быстро всасывается через множество небольших проходов и распределяется в быстро движущийся воздушный поток в отверстиях дроссельной заслонки карбюратора для распыления.Он выпускается через дюжину небольших отверстий, по три в каждом отверстии дроссельной заслонки. Они известны как холостой ход, переходной слот и форсажная трубка Вентури.

на холостом ходу выпускные отверстия и слоты передачи расположены в дроссельных отверстий опорной пластины и сделать их источник топлива из топливных чаш с помощью бездействующих скважин в карбюратор. Форсунки Вентури и их выпускные отверстия расположены рядом с верхней частью карбюратора и выпускаются в самую узкую часть верхних отверстий дроссельной заслонки. Boost venturis черпает топливо из топливных баков через основные колодцы.

Основная причина неисправностей карбюратора — это передержка передаточных пазов на холостом ходу. При увеличении холостого хода модульного карбюратора с четырьмя цилиндрами отрегулируйте как первичные, так и вторичные дроссельные заслонки. Если вы отрегулируете холостой ход только с помощью основных лопастей дроссельной заслонки, вы можете нарушить их положение относительно пазов передачи. Некоторые из побочных эффектов переэкспонированного слота передачи на холостом ходу — это колебания, чрезмерное насыщение или плохая работа; он может даже полностью отключить цепь холостого хода.В состоянии холостого хода, когда дроссельные заслонки закрыты, передаточные прорези должны выглядеть как небольшой квадрат, если смотреть снизу на опорную пластину.

Demon Carburetion даже создал специальный компонент, чтобы облегчить сложности, связанные с регулировкой холостого хода. Это устройство, известное как Idle-Eze, может вводить в двигатель дополнительный источник воздуха на холостом ходу, не нарушая критического соотношения между винтами регулировки холостого хода, лопастями дроссельной заслонки и пазами передачи.Idle-Eze имеет доступ к воздуху над лопастями дроссельной заслонки и при необходимости может перекачивать его под них. Это вводит в двигатель дополнительный источник воздуха, который может изменять обороты холостого хода на 500 об / мин, не касаясь регулировочных винтов холостого хода.

Установите на холостом ходу смеси до самого высокого вакуума с помощью вакуумметр , соединенный с постоянным вакуумным портом карбюратор опорной плиты. Медленно отрегулируйте первый винт смеси холостого хода. Сделайте одну регулировку только для первого винта.Регулировка должна быть не более одной восьмой или четверти оборота. Затем оставьте достаточно времени, чтобы карбюратор среагировал и перешел к следующему регулировочному винту. Постепенно перемещайтесь по карбюратору, делая всего одну небольшую, медленную регулировку каждого винта.

После установки смеси на холостом ходу пора проверить уровни поплавка. При работающем двигателе уровень топлива должен быть посередине стеклянного окошка топливного бака. Если это не так, ослабьте стопорный винт в верхней части чаши и отрегулируйте гайку по часовой стрелке, чтобы опустить уровень поплавка, и против часовой стрелки, чтобы поднять уровень поплавка.Выполняйте регулировку по одной плоской гайке за раз и подождите, пока карбюратор не сработает.

«Сухая установка» достигается снятием топливного бака и, когда он перевернут, устанавливается расстояние между внутренней верхней частью бачка и верхом поплавка примерно 0,375-0,0400 дюйма.

Установка более крупных насосных стрелок часто устраняет колебания при работе на холостом ходу, но часто ошибка вовсе не в насосных стрелках, а в неправильном моменте зажигания.

Есть по крайней мере два способа выхода из положения выключения холостого хода: плавно или внезапно. Если дроссельная заслонка переходит в положение выключения холостого хода и двигатель спотыкается, цепи холостого хода и щели передачи, вероятно, слишком бедны. Чтобы исправить это состояние, либо слегка открутите все четыре регулировочных винта смеси холостого хода, чтобы обогатить систему, либо увеличьте ограничители холостого хода в дозирующих блоках. С другой стороны, если колебания возникают при быстром ускорении, увеличьте размер помповых стрелков.Стрелки насоса служат только для подачи первоначального количества топлива, и вместе с контурами холостого хода и переходными пазами они обеспечивают преимущественную подачу топлива к двигателю до тех пор, пока основные контуры не будут работать через наддувную трубку Вентури.

Насосные насосы особенно полезны при холодном пуске. Одно или два нажатия на педаль газа обеспечивают достаточное количество топлива для запуска. Доступны различные отверстия в диапазоне от 0,025 дюйма до 0,052 дюйма. Обычно в более крупных двигателях используются насосы с большим отверстием.

Сменные высокоскоростные воздуховоды помогают настроить топливную кривую. Эти крошечные стоки работают вместе с главными форсунками, эмульгируя воздух и топливо. Чем меньше выпуск воздуха, тем богаче смесь, что является противоположной реакцией по сравнению с основными форсунками. Поскольку воздуховыпускные каналы уменьшаются в размерах, карбюратор втягивает сильнее и добавляет дополнительное топливо. Но установка неправильных отверстий в воздуховыпускных отверстиях доставит вам больше проблем, чем их размеры.Не трогайте их, если у вас нет доступа к динамометру и вы не можете анализировать результаты испытаний.

Регулировка карбюратора 30PICT / 2

Настройка Клапаны

Примечание: См. Нашу процедуру регулировки клапаны.

двигатель должен быть полностью холодным для установки клапанов.

0,004 дюймы — заводская настройка для двигателей до 1971 года. Некоторые люди обнаружили, что это приводит к тому, что клапаны оказываются слишком плотными, когда двигатель разогревается, и используйте 0,006 дюйма.

Примечание: Двигатели 1971 года и старше используют 0,006 дюйма. Цель настройки толкателя практически не обеспечивать зазора при работающем двигателе. температура.

~~~

Настройка Очки

Примечание: См. Нашу процедуру настройки точки.

Сейчас установите точки на 0.016 дюймов. Если они изъедены или повреждены, или, если трущийся блок сильно изношен, замените его. Поместите небольшой нанесите смазку на выступы кулачка, пока вы на нем. Также тяни с плеча ротора и посмотрите на шпиндель, на котором он сидит. Если там войлочная прокладка (у кого-то он есть, у кого-то нет), положите несколько капель масла (моторное масло в порядке) на подушку для смазки дистрибьютор.Не переусердствуйте — всего несколько капель.

~~~

Настройка Сроки

Примечание: См. Нашу процедуру настройки время.

обычное время:

1200 куб. См с одним вакуумным распределителем — 10BTDC (до верхней мертвой точки). Это устанавливается при выключенном двигателе (статическая синхронизация).

1300/1500/1600 куб. См с одним вакуумным распределителем — 7.5BTDC. Это установлено с помощью двигатель выключен (статическая синхронизация).В США двигатели 67-69 1500 использовали 0 градусов вперед — ВМТ, с одинарным вакуумным распределителем одиночного продвижения, в качестве ранняя мера по снижению выбросов.

1300/1600 куб. См с двойным вакуумным распределителем — 5ATDC (после верхней мертвой точки). Это устанавливается при работе двигателя на холостом ходу, так что вакуум запаздывания линия работает. Эти двигатели изначально использовали 31PICT / 3 (1300) или Карбюратор 34PICT / 3 (1600) с как минимум двумя вакуумными портами, так что вряд ли увидим двойной вакуум распределитель на транспортном средстве, оборудованном карбюратором 30PICT / 2 или более ранней версии, поскольку на них есть только одна вакуумная точка; так что этот последний параграф включено, чтобы указать на разницу в двойном вакууме настроить.Возможно использование двойного вакуумного распределителя с линия запаздывания вакуума отключена (затем используется настройка 7.5BTDC), но кривая продвижения этого дистрибьютора может не соответствовать более ранней карбюратор / установка двигателя.

Примечание: ВСЕ, повторить ВСЕ двигатели VW с воздушным охлаждением, использующие Bosch 009 или другие центробежные Предварительный распределитель должен быть установлен на 28-32 BTDC при 3000+ об / мин.Это важно установить 009 на максимальную точку опережения — полное продвижение варьируется от них, и максимальный аванс важнее, чем холостой ход, который обычно заканчивается где-то в диапазоне 5-10 BTDC. Используйте столько 28-32 градусов, сколько двигатель может выдержать без детонирует / звенит, но никогда не используйте температуру ниже 28 градусов — если двигатель все еще детонирует / горит до 28 градусов, используйте топливо с более высоким октановым числом и если возможно, увеличьте время до 30 или 32 градусов.

Это очень часто можно увидеть, что дистрибьютор 009 используется в качестве замены для оригинальных вакуумных распределителей (которые трудно найти), но следует отметить, что 009 изначально был разработан для работы с промышленными автомобилями VW. двигатели с компрессорами, генераторами и т.п., которые были относительно двигатели с постоянной частотой вращения. Они не были разработаны для дорожных двигателей. с их постоянными изменениями нагрузки и оборотов, и они никогда не использовались VW на жуках.Они работают, но не так а также соответствующий вакуумный распределитель — часто приводящий к плоские пятна при разгоне и отсутствие «пикапа». Потому что они имеют меньшую максимальную величину аванса по сравнению с вакуумными распределителями (который может обеспечить подъём на 40-42 градуса под правым условия), 009-е приведет к небольшому увеличению расхода топлива.

~~~

Проверка Дроссель

Примечание: См. Нашу процедуру настройки автоматического удушение.

Сейчас прогрейте двигатель, снимите воздухоочиститель с верхней части автомобиля (если это масло, заполненное маслом, будьте осторожны, вам не нужна обувь полный масла) и убедитесь, что дроссельная заслонка стоит вертикально. Если это не так, запустите двигатель еще, чтобы убедиться, что он полностью разогрейте и снова проверьте дроссельную заслонку. Если не стоит вертикальный, бабочка нуждается в подгонке или фиксации (другая тема).Важно установить клапаны, установить синхронизацию и проверить дроссель перед настройкой карбюратора, они все вместе работают на плавный ход двигателя.

~~~

Регулировка карбюратора

Карбюратор Brosol 30/31

~~~

С левой стороны есть рычаг (слева слева сторона автомобиля) с подключенным к нему кабелем.Это дроссель Рычаг .

На рычаге дроссельной заслонки есть маленький винтик, который воткнут к задней части машины. Это регулировка холостого хода Винт .

Винт регулировки холостого хода покоится на странном на вид плоский кусок металла с прорезанными в нем ступеньками. Это Fast Кулачок холостого хода и работает с воздушной заслонкой, чтобы обеспечить надежный холостой ход на холодном двигателе.

Двигатель должен быть теплым, чтобы автомобиль мог завестись. воздушная заслонка выключена, и винт регулировки холостого хода сидит внизу этих шагов (ВНИЗУ, а не на любом из сами шаги). Прямо под кулачком быстрого холостого хода слева сбоку карбюратора вы увидите винт небольшого диаметра с намотанной пружиной вокруг него. Это винт регулировки громкости , который используется для регулировки холостой смесь.

На правой стороне корпуса карбюратора находится бочкообразная предмет размером с батарейку для фонарика, с подключенным проводом к внешнему концу. Это клапан отсечки топлива на холостом ходу (соленоид). Это перекрывает подачу топлива при выключении двигателя, чтобы предотвратить ‘работает на’. Убедитесь, что провод подключен и идет к (+) клемма на катушке.(Обычно это идет от того же провода, присоединяется к дросселю.)

Также убедитесь, что этот соленоид вкручен в машина уютно, а не дребезжит. Не перетягивайте правда, у него тонкая латунная резьба и винты в алюминий — оба довольно мягкие металлы. Вы можете проверить работу этого соленоида очень легко. Включите зажигание и отсоедините провод от клапан.Коснитесь провода на разъеме, и вы должны услышать щелкающий звук при движении клапана внутри. Если нет, проверьте 12 напряжение на проводе (сигнальная лампа неисправности, вольтметр и т. д.) и замените соленоид при необходимости — если он не работает, вы не получите нормальный холостой ход, и вы получите грубую работу на скорости движения тоже.

Как указывалось ранее, убедитесь, что ваш двигатель теплая и удушающая бабочка, стоящая вертикально.Убедитесь, что воздух включен очиститель при регулировке карбюратора — двигатель ожидает это быть там.

• Поворот маленький винт регулировки громкости до упора — НЕЖНО ПОЖАЛУЙСТА. Это игольчатый клапан, и вы не хотите увеличивать отверстие заставив его домой. Теперь откручиваем 2,5 оборота. Это начало точка для регулировки.
• Старт двигатель и поверните винт регулировки холостого хода внутрь или чтобы установить холостой ход 850 об / мин. Я позволю тебе разобраться, как меряю 850 об / мин — но холостой ход быстрый. VW использует немного более высокий скорость холостого хода, чем у многих других двигателей, чтобы вентилятор вращался быстрее достаточно, чтобы охладить двигатель. (Смотрите наши праздные процедура настройки.)
• Тогда медленно поворачивайте винт регулятора громкости , пока двигатель не скорость начинает падать, затем выключайте, пока двигатель не заработает на максимальной скорости холостого хода. Он все еще должен быть примерно в пределах поворот от стартовой установки 2,5 оборота. Если дыра была поврежден предыдущим неосторожным человеком, вам просто нужно сделать как можно лучше.Теперь закрутите его, пока обороты не начнутся сбросить — около 30 об / мин. Это может быть всего лишь 1/8 оборота. Это последняя настройка.
• Сброс снова установите обороты холостого хода с помощью винта регулировки холостого хода . Не сильно замедляйте холостой ход, 800-850 примерно как надо. Как отмечалось выше, VW нуждаются в несколько оборотов на холостом ходу для поддержания потока охлаждающего воздуха, в противном случае когда вы двигаетесь по инерции до остановки у светофора после круиза на хорошем скорости, ваш горячий двигатель не получит достаточно охлаждающего воздуха, и он ты не очень понравишься.

Это это — готово. Теперь он должен мурлыкать, как котенок.

— Роб Бордман
Аделаида, Австралия

* * * * *

.
