Наддув – Наддув двигателя (двс)

Содержание

Наддув двигателя (двс)

Задача повышения мощности и крутящего момента двигателя была актуальна всегда. Мощность двигателя напрямую связана с рабочим объемом цилиндров и количеством подаваемой в них топливо-воздушной смеси. Т.е., чем больше в цилиндрах сгорает топлива, тем более высокую мощность развивает силовой агрегат. Однако самое простое решение – повысить мощность двигателя путем увеличения его рабочего объема приводит к увеличению габаритов и массы конструкции.

Количество подаваемой рабочей смеси можно поднять за счет увеличения оборотов коленчатого вала (другими словами, реализовать в цилиндрах за единицу времени большее число рабочих циклов), но при этом возникнут серьезные проблемы, связанные с ростом сил инерции и резким увеличением механических нагрузок на детали силового агрегата, что приведет к снижению ресурса мотора. Наиболее действенным способом в этой ситуации является наддув.

Представим себе такт впуска двигателя внутреннего сгорания: мотор в это время работает как насос, к тому же весьма неэффективный – на пути воздуха находится воздушный фильтр, изгибы впускных каналов, в бензиновых моторах – еще и дроссельная заслонка. Все это, безусловно, снижает наполнение цилиндра. Ну а что требуется, чтобы его повысить? Поднять давление перед впускным клапаном – тогда воздуха в цилиндре “поместится” больше. При наддуве улучшается наполнение цилиндров свежим зарядом, что позволяет сжигать в цилиндрах большее количество топлива и получать за счет этого более высокую агрегатную мощность двигателя.

В ДВС применяют три типа наддува:

  • резонансный –при котором используется кинетическая энергия объема воздуха во впускных коллекторах (нагнетатель в этом случае не нужен)
  • механический – в этом варианте компрессор приводится во вращение ремнем от двигателя
  • газотурбинный (или турбонаддув) – турбина приводится в движение потоком отработавших газов.

У каждого способа свои преимущества и недостатки, определяющие область применения.

Содержание статьи

Резонансный наддув

Настраиваемый впускной коллектор

Как уже отмечалось в начале статьи, для лучшего наполнения цилиндра следует поднять давление перед впускным клапаном. Между тем повышенное давление необходимо вовсе не постоянно – достаточно, чтобы оно поднялось в момент закрытия клапана и «догрузило» цилиндр дополнительной порцией воздуха. Для кратковременного повышения давления вполне подойдет волна сжатия, «гуляющая» по впускному трубопроводу при работе мотора. Достаточно лишь рассчитать длину самого трубопровода, чтобы волна, несколько раз отразившись от его концов, пришла к клапану в нужный момент.

Теория проста, а вот воплощение ее требует немалой изобретательности: клапан при разных оборотах коленчатого вала открыт неодинаковое время, а потому для использования эффекта резонансного наддува требуются впускные трубопроводы переменной длины. При коротком впускном коллекторе мотор лучше работает на высоких оборотах , при низких оборотах более эффективен длинный впускной тракт. Переменные длины впускных трубопроводов можно создать двумя способами: или путем подключения резонансной камеры, или через переключение на нужный впускной канал или его подключение. Последний вариант называют еще динамическим наддувом. Как резонансный, так и динамический наддув могут ускорить течение впускного столба воздуха.

Эффекты наддува, создаваемые за счет колебаний напора воздушного потока, находится в диапазоне от 5 до 20 миллибар. Для сравнения: с помощью турбонаддува или механического наддува можно получить значения в диапазоне между 750 и 1200 миллибар. Для полноты картины отметим, что существует еще инерционный наддув, при котором основным фактором создания избыточного давления перед клапаном является скоростной напор потока во впускном трубопроводе. Дает незначительную прибавку мощности при высоких (больше 140 км/ч) скоростях движения. Используется в основном на мотоциклах.

Механический наддув

Механические нагнетатели (по англ. supercharger) позволяют довольно простым способом существенно поднять мощность мотора.
Имея привод непосредственно от коленчатого вала двигателя, компрессор способен закачивать воздух в цилиндры при минимальных оборотах без задержки увеличивать давление наддува строго пропорционально оборотам мотора. Но у них есть и недостатки. Они снижают КПД ДВС, так как на их привод расходуется часть мощности, вырабатываемой силовым агрегатом. Системы механического наддува занимают больше места, требуют специального привода (зубчатый ремень или шестеренчатый привод) и издают повышенный шум.

Механические нагнетатели

Существует два вида механических нагнетателей: объемные и центробежные.

Типичными представителемя объемных нагнетателей являются нагнетатель Roots и компрессор Lysholm.

Конструкция Roots напоминает масляный шестеренчатый насос. Два ротора вращаются в противоположные стороны внутри овального корпуса. Оси роторов связаны между собой шестернями. Особенность такой конструкции в том, что воздух сжимается не в нагнетателе, а снаружи – в трубопроводе, попадая в пространство между корпусом и роторами. Основной недостаток – в ограниченном значении наддува. Как бы безупречно ни были подогнаны детали нагнетателя, при достижении определенного давления воздух начинает просачиваться назад, снижая КПД системы. Способов борьбы немного: увеличить скорость вращения роторов либо сделать нагнетатель двух- и даже трехступенчатым.

Таким образом можно повысить итоговые значения до приемлемого уровня, однако многоступенчатые конструкции лишены своего главного достоинства – компактности. Еще одним минусом является неравномерное нагнетание на выходе, ведь воздух подается порциями. В современных конструкциях применяются трехзубчатые роторы спиральной формы, а впускное и выпускное окна имеют треугольную форму. Благодаря этим ухищрениям нагнетатели объемного типа практически избавились от пульсирующего эффекта. Невысокие скорости вращения роторов, а следовательно, долговечность конструкции вкупе с низким шумом привели к тому, что ими щедро оснащают свою продукцию такие именитые бренды, как DaimlerChrysler, Ford и General Motors.

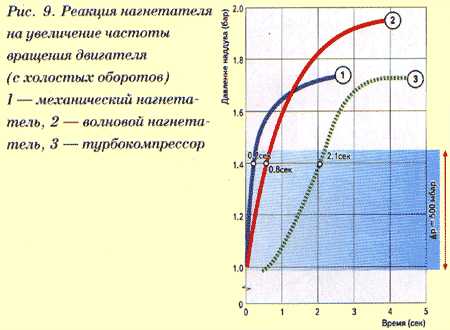

Объемные нагнетатели поднимают кривые мощности и крутящего момента, не изменяя их формы. Они эффективны уже на малых и средних оборотах, а это наилучшим образом сказывается на динамике разгона. Проблема лишь в том, что подобные системы очень прихотливы в изготовлении и установке, а значит, довольно дороги.

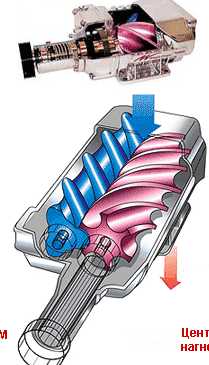

Еще один способ нагнетать во впускной коллектор воздух под избыточным давлением в свое время предложил инженер Лисхольм (Lysholm). Его детище окрестили винтовым нагнетателем, или «double screw» (двойной винт). Конструкция наддува Лисхольма чем-то напоминает обычную мясорубку.
Внутри корпуса установлены два взаимодополняющих винтовых насоса (шнека). Вращаясь в разные стороны, они захватывают порцию воздуха, сжимают и загоняют ее в цилиндры. Характерна такая система внутренним сжатием и минимальными потерями, благодаря точно выверенным зазорам.
Кроме того, винтовые наддувы эффективны практически во всем диапазоне оборотов двигателя, бесшумны, очень компактны, но чрезвычайно дороги из-за сложности в изготовлении. Однако ими не брезгуют такие именитые тюнинг-ателье, как AMG или Kleemann.

Механический наддув

Центробежные нагнетатели по конструкции напоминают турбонаддув. Избыточное давление во впускном коллекторе также создает компрессорное колесо (крыльчатка). Его радиальные лопасти захватывают и отбрасывают воздух в окружной тоннель при помощи центробежной силы. Отличие от турбонаддува лишь в приводе. Центробежные нагнетатели страдают аналогичным, хотя и менее заметным инерционным пороком, но есть и еще одна важная особенность. Фактически величина производимого давления пропорциональна квадрату скорости компрессорного колеса.

Проще говоря, вращаться оно должно очень быстро, чтобы надуть в цилиндры необходимый воздушный заряд, порой в десятки раз превышая обороты двигателя. Эффективен центробежный нагнетатель на высоких оборотах. Механические «центробежники» не так капризны в обслуживании и долговечнее газодинамических собратьев, поскольку работают при менее экстремальных температурах. Неприхотливость, а следовательно, и дешевизна конструкции снискали им популярность в сфере любительского тюнинга.

Интеркулер

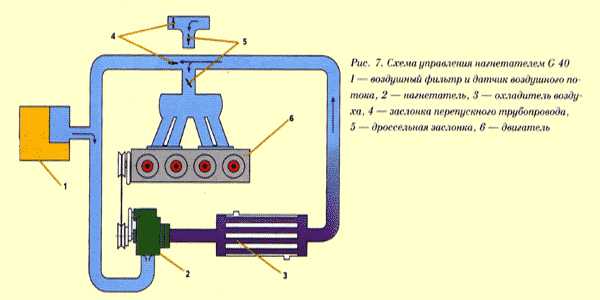

Схема управления механическим нагнетателем довольно проста. При полной нагрузке заслонка перепускного трубопровода закрыта, а дроссельная открыта — весь поток воздуха поступает в двигатель. При работе с частичной нагрузкой дроссельная заслонка закрывается, а заслонка трубопровода открывается — избыток воздуха возвращается на вход нагнетателя. Входящий в схему охладитель наддувочного воздуха (Intercooler) является почти непременной составной частью не только механических, но и газотурбинных систем наддува.

При сжатии в компрессоре (либо в нагнетателе) воздух нагревается, в результате чего его плотность уменьшается. Это приводит к тому, что в рабочем объеме цилиндра воздуха, а, следовательно, и кислорода, по массе помещается меньше, чем могло бы поместиться при отсутствии нагревания. Поэтому сжатый воздух перед подачей его в цилиндры двигателя предварительно охлаждается в интеркулере. По своей конструкции это обычный радиатор, который охлаждается либо потоком набегающего воздуха, либо охлаждающей жидкостью. Понижение температуры наддувочного воздуха на 10 градусов позволяет увеличить его плотность примерно на 3%. Это, в свою очередь, позволяет увеличить мощность двигателя примерно на такой же процент.

Газотурбинный наддув

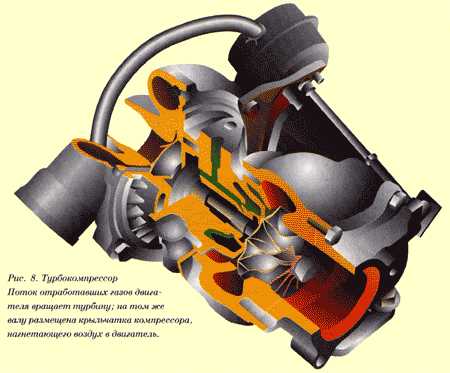

Турбокомпрессор

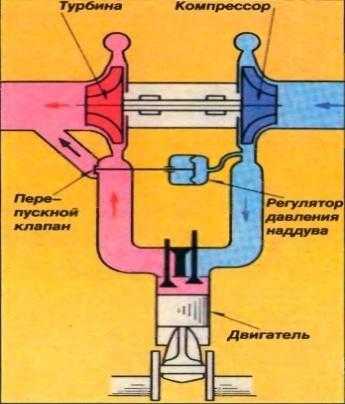

Более широко на современных автомобильных двигателях применяются турбокомпрессоры. По сути, это тот же центробежный компрессор, но с другой схемой привода. Это самое важное, можно сказать, принципиальное отличие механических нагнетателей от “турбо”. Именно схема привода в значительной мере определяет характеристики и области применения тех или иных конструкций. У турбокомпрессора крыльчатка-нагнетатель сидит на одном валу с крыльчаткой-турбиной, которая встроена в выпускной коллектор двигателя и приводится во вращение отработавшими газами. Частота вращения может превышать 200.000 об./мин. Прямой связи с коленвалом двигателя нет, и управление подачей воздуха осуществляется за счёт давления отработавших газов.

К достоинствам турбонаддува относят: повышение КПД и экономичности мотора (механический привод отбирает мощность у двигателя, этот же использует энергию отработавших газов, следовательно, КПД увеличивает). Не следует путать удельную и общую экономичность мотора. Естественно, для работы двигателя, мощность которого возросла за счет применения турбонаддува, требуется больше топлива, чем для аналогичного безнаддувного мотора меньшей мощности. Ведь наполнение цилиндров воздухом улучшают, как мы помним, для того, чтобы сжечь в них большее количество топлива. Но массовая доля топлива, приходящаяся на единицу мощности в час у двигателя, оснащенного ТК, всегда ниже, чем у схожего по конструкции силового агрегата, лишенного наддува.

Турбонаддув дает возможность достичь заданных характеристик силового агрегата при меньших габаритах и массе, чем в случае применения “атмосферного” двигателя. Кроме того, у турбодвигателя лучше экологические показатели. Наддув камеры сгорания приводит к снижению температуры и, следовательно, уменьшению образования оксидов азота. В бензиновых двигателях наддувом добиваются более полного сгорания топлива, особенно на переходных режимах работы. В дизелях дополнительная подача воздуха позволяет отодвинуть границу возникновения дымности, т. е. бороться с выбросами частиц сажи.

Дизели существенно лучше приспособлены к наддуву вообще, и к турбонаддуву в частности. В отличие от бензиновых моторов, в которых давление наддува ограничивается опасностью возникновения детонации, им такое явление неведомо. Дизель можно наддувать вплоть до достижения предельных механических нагрузок в его механизмах. К тому же отсутствие дросселирования воздуха на впуске и высокая степень сжатия обеспечивают большее давление отработавших газов и их меньшую температуру в сравнении с бензиновыми моторами. В общем, как раз то, что нужно для применения турбокомпрессора. Турбокомпрессоры более просты в изготовлении, что окупает ряд присущих им недостатков.

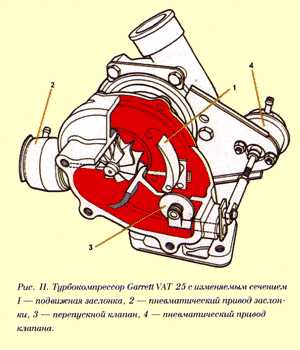

VNT турбокомпрессор

При низкой частоте вращения двигателя количество отработавших газов невелико, соответственно, эффективность работы компрессора невысока. Кроме того, турбонаддувный двигатель, как правило, имеет т. н. «турбояму» (по-английски “turbo-lag”) — замедленный отклик на увеличение подачи топлива. Вам нужно резко ускориться — вдавливаете педаль газа в пол, а двигатель некоторое время «думает» и лишь потом подхватывает. Объяснение простое — требуется время, пока мотор наберет обороты, увеличится давление выхлопных газов, раскрутится турбина, с ней крыльчатка нагнетателя – и наконец, “пойдет” воздух. Избавиться от указанных недостатков конструкторы пытаются разными способами. В первую очередь, снижением массы вращающихся деталей турбины и компрессора. Ротор современного турбокомпрессора настолько мал, что легко умещается на ладони.

Снижение массы достигается не только конструкцией ротора, но и выбором для него соответствующих материалов. Основная сложность при этом- высокая температура отработавших газов. Металлокерамический ротор турбины примерно на 20% легче изготовленного из жаростойких сплавов, да к тому же обладает меньшим моментом инерции. До последнего времени срок службы всего агрегата ограничивала долговечность подшипников. По сути, это были вкладыши, подобные вкладышам коленчатого вала, которые смазывались маслом под давлением. Износ таких подшипников скольжения был, конечно, велик, однако шариковые не выдерживали огромной частоты вращения и высоких температур. Выход нашли когда удалось разработать подшипники с керамическими шариками. Однако достойно удивления не применение керамики – подшипники заполнены постоянным запасом пластичной смазки, то есть канал от штатной масляной системы двигателя уже не нужен!

Избавиться от недостатков турбокомпрессора позволяет не только уменьшение инерционности ротора, но и применение дополнительных, иногда довольно сложных схем управления давлением наддува. Основные задачи при этом — уменьшение давления при высоких оборотах двигателя и повышение его при низких. Полностью решить все проблемы можно использованием турбины с изменяемой геометрией (Variable Nozzle Turbine), например, с подвижными (поворотными) лопатками , параметры которой можно менять в широких пределах.

Принцип действия VNT турбокомпрессора заключается в оптимизации потока выхлопных газов, направляемых на крыльчатку турбины. На низких оборотах двигателя и малом количестве выхлопных газов VNT турбокомпрессор направляет весь поток выхлопных газов на колесо турбины, тем самым увеличивая ее мощность и давление наддува. При высоких оборотах и высоком уровне газового потока турбокомпрессор VNT располагает подвижные лопатки в открытом положении, увеличивая площадь сечения и отводя часть выхлопных газов от крыльчатки, защищая себя от превышения оборотов и поддерживая давление наддува на необходимом двигателю уровне, исключая перенаддув.

Комбинированные системы

Двухступенчатый наддув

Помимо одиночных систем наддува сейчас часто встречается и двухступенчатый наддув. Первая ступень — приводной компрессор — обеспечивает эффективный наддув на малых оборотах ДВС, а вторая — турбонагнетатель — утилизирует энергию выхлопных газов. После достижения силовым агрегатом достаточных для нормальной работы турбины оборотов, компрессор автоматически выключается, а при их падении вновь вступает в действие.

Ряд производителей устанавливают на свои моторы сразу два турбокомпрессора. Такие системы называют «битурбо» или «твинтурбо». Принципиальной разницы в них нет, за одним лишь исключением. «Битурбо» подразумевает использование разных по диаметру, а следовательно и производительности, турбин. Причем алгоритм их включения может быть как параллельным, так и последовательным (секвентальным). На низких оборотах быстро раскручивается и вступает в работу турбонаддув маленького диаметра, на средних к нему подключается «старший брат».

Таким образом, выравнивается разгонная характеристика автомобиля. Система дорогостоящая, поэтому ее можно встретить на престижных автомобилях, например Maserati или Aston Martin. Основная задача «твинтурбо» заключается не в сглаживании «турбоямы», а в достижении максимальной производительности. При этом используются две одинаковые турбины. Устанавливаются «твин-» и «битурбо» как на V-образные блоки, так и на рядные моторы. Варианты подключения турбин также идентичны системе «битурбо». В чем же смысл? Дело в том, что производительность турбины напрямую зависит от двух ее параметров: диаметра и скорости вращения. Оба показателя весьма капризны. Увеличение диаметра приводит к повышению инерционности и, как следствие, к пресловутой «турбояме». Скорость же турбины ограничивается допустимыми нагрузками на материалы. Поэтому две скромные и менее инерционные турбины могут оказаться эффективнее одной большой.

Рекомендации

Во-первых, вовремя меняйте масло и масляный фильтр. Во-вторых, используйте только масло, предназначенное для двигателей, оборудованных турбонаддувом, которое изначально рассчитано на более высокие температуры, чем обычное. Но в дороге всякое может случиться, и если вам пришлось залить неизвестное масло, то не гоните, двигайтесь потихоньку. Двигатель это масло переживет, а вот турбонаддув — не обязательно. Приехав домой, сразу же смените масло и масляный фильтр.

И, наконец, третье, самое главное условие нормальной работы турбонаддува. В жизни турбины есть два самых ответственных момента: запуск двигателя и его остановка. При запуске холодного двигателя масло в нем имеет высокую вязкость, оно с трудом прокачивается по зазорам; еще не установились тепловые зазоры; нагрев разных деталей компрессора, а следовательно, и тепловое расширение, идут с разной скоростью. Поэтому не спешите, дайте двигателю прогреться.

Если вам надо остановиться, никогда не глушите двигатель сразу. В зависимости от режима езды дайте ему поработать на холостом ходу 2-5 минут (зимой можно дольше). За это время вал турбины снизит обороты до минимальных, а детали, непосредственно соприкасающиеся с выхлопными газами, плавно остынут. В этой ситуации значительно облегчает жизнь турбо-таймер. Он проследит за тем, чтобы разгоряченный двигатель автомобиля поработал несколько минут на холостом ходу, остужая элементы турбонаддува, даже если владелец уже покинул и закрыл своё авто. Впрочем, подобную функцию имеют и многие охранные сигнализации.

avtonov.info

Системы наддува двигателя

С момента появления двигателя внутреннего сгорания перед конструкторами появилась задача повышения его мощности. А это возможно только одним путем – увеличением количества сгораемого топлива.

Способы повышения мощности двигателя

Для решения этой проблемы использовалось два метода, один из которых – повышение объема камер сгорания. Но в условиях постоянно ужесточающийся экологических требований к силовым агрегатам автомобилей этот метод повышения мощности сейчас практически не используется, хотя раннее он был приоритетным.

Второй метод повышения мощности сводится к принудительному увеличению количества горючей смеси. В результате этого даже на малообъемных силовых установках удается существенно повысить эксплуатационные показатели.

Если с увеличением количества подаваемого в цилиндры топлива проблем не возникает (система его подачи легко регулируется под требуемые условия), то с воздухом не все так просто. Силовая установка самостоятельно его закачивает за счет разрежения в цилиндрах и повлиять на объем закачки невозможно. А поскольку для максимально эффективного сгорания в цилиндрах должна создаваться топливовоздушная смесь с определенным соотношением, то увеличение только одного количества топлива никакого прироста мощности не дает, а наоборот – повышается расход, а мощность падает.


Выходом из ситуации является принудительная накачка воздуха в цилиндры, так называемый наддув двигателя. Отметим, что первые устройства, нагнетающие воздух в камеры сгорания, появились практически с момента появления самого двигателя внутреннего сгорания, но долгое время их на автотранспорте не использовали. Зато наддувы достаточно широко использовались в авиации и на кораблях.

Виды по способу создания давления

Наддув двигателя – задумка теоретически простая. Суть ее сводится к тому, что принудительная закачка позволяет существенно увеличить количество воздуха в цилиндрах по сравнению с объемом, который засасывает сам мотор, соответственно, и топлива подать можно больше. В результате удается повысить мощность силовой установки без изменения объема камер сгорания

Но это в теории все просто, на практике же возникает множество трудностей. Основная проблема сводится к определению, какая конструкция наддува является самой эффективной и надежной.

В целом разработано три типа нагнетателей, различающихся по способу нагнетания воздуха:

  1. Roots
  2. Lysholm (механический нагнетатель)
  3. Центробежный (турбина)

Каждый из них имеет свои конструктивные особенности, достоинства и недостатки.

Roots

Нагнетатель типа Roots изначально был представлен в виде обычного шестеренчатого насоса (что-то схожее с масляным насосом), но со временем конструкция этого наддува сильно изменилась. В современном нагнетателе Roots шестеренки заменены на два ротора, вращающихся разнонаправлено, и установленных в корпусе. Вместо зубьев на роторах сделаны лопастные кулачки, которыми происходит зацепление роторов между собой.

Главной особенностью наддува Roots является способ нагнетания. Давление воздуха создается не в корпусе, а на выходе из него. По сути, лопасти роторов просто захватывают воздух и выталкивают его в выходной канал, ведущий к впускному коллектору.

Устройство и работа нагнетателя Roots

Но у такого нагнетателя есть несколько существенных недостатков – создаваемое им давление ограничено, при этом еще присутствует пульсация воздуха. Но если второй недостаток конструкторы смогли преодолеть (путем придания роторам и выходным каналам особой формы), то проблема ограничения создаваемого давления более серьезна – либо приходится увеличивать скорость вращения роторов, что негативно сказывается на ресурсе нагнетателя, либо создавать несколько ступеней нагнетания, из-за чего устройство становится очень сложным по конструкции.

Lysholm

Наддув двигателя типа Lysholm конструктивно схож с Roots, но у него вместо роторов используются спиралевидные шнеки (как в мясорубке). В такой конструкции создание давления происходит уже в самом нагнетателе, а не на выходе. Суть проста – воздух захватывается шнеками, сжимается в процессе транспортировки шнеками от входного канала на выходной и затем выталкивается. За счет спиралевидной формы процесс подачи воздуха идет непрерывно, поэтому никакой пульсации нет. Такой нагнетатель обеспечивает создание большего давления, чем конструкция Roots, работает бесшумно и на всех режимах мотора.

Нагнетатель типа Lysholm, другое название — винтовой.

Основным недостатком этого наддува является высокая стоимость изготовления.

Центробежный тип

Центробежные нагнетатели – самый сейчас распространенный тип устройства. Он конструктивно проще, чем первые два типа, поскольку рабочий элемент у него один – компрессионное колесо (обычная крыльчатка). Установленная в корпусе эта крыльчатка захватывает воздух входного канала и выталкивает его в выходной.

Центробежный нагнетатель с газотурбинным приводом

Особенность работы этого нагнетателя сводится к тому, что для создания требуемого давления необходимо, чтобы турбинное колесо вращалось с очень большой скоростью. А это в свою очередь сказывается на ресурсе.

Типы привода, их достоинства и недостатки

Вторая проблема – привод нагнетателя, а он может быть:

  1. Механическим
  2. Газотурбинным
  3. Электрическим

В механическом приводе в действие нагнетатель приводится от коленчатого вала посредством ременной, реже – цепной, передачи. Такой тип привода хорош тем, что наддув начинает работать сразу после запуска силовой установки.

Но у него есть существенный недостаток – этот тип привода «забирает» часть мощности мотора. В результате получается замкнутый круг – нагнетатель повышает мощность, но сразу же ее и отбирает. Использоваться механический привод может со всеми типами наддувов.

Газотурбинный привод сейчас пока является самым оптимальным. В нем нагнетатель приводится в действие за счет энергии сгоревших газов. Этот тип привода используется только с центробежным наддувом. Нагнетатель с таким типом привода получил название турбонаддува.

Чтобы использовать энергию отработанных газов конструкторы, по сути, просто взяли два центробежных нагнетателя и соединили их крыльчатки одной осью. Далее один нагнетатель подсоединили к выпускному коллектору. Выхлопные газы, на выходе из цилиндров двигаются с высокой скоростью, попадают в нагнетатель и раскручивают крыльчатку (она получила название турбинное колесо). А поскольку она соединена с крыльчаткой (компрессорным колесом) второго нагнетателя, то он начинает выполнять требуемую задачу – нагнетать воздух.

Турбонаддув хорош тем, что не оказывает влияние на мощность двигателя. Но у него есть недостаток, причем существенный – на малых оборотах двигателя он из-за небольшого количества выхлопных газов не способен эффективно нагнетать воздух, он эффективен только на высоких оборотах. К тому же в турбонаддуве присутствует такой эффект как «турбояма».

Суть этого эффекта сводится к тому, что турбонаддув не обеспечивает мгновенную реакцию на действия водителя. При резком изменении режима работы двигателя, к примеру, при разгоне, на первом этапе энергии выхлопных газов недостаточно, чтобы наддув закачал требуемое количество воздуха, нужно время, чтобы в цилиндрах прошли процессы и повысилось количество отработанных газов. В результате при резком нажатии на педаль, машина «тупит» и не разгоняется, но как только наддув наберет обороты, авто начинает активно ускоряться – «выстреливает».

Есть и еще один не очень приятный эффект – «турболаг». У него суть примерно та же, что и у «турбоямы», но природа у него несколько другая. Сводится она к тому, что наддув обладает запоздалой реакцией на действия водителя. Обусловлена она тем, что нагнетателю требуется время захватить, закачать воздух и подать его в цилиндры.

Показательные графики эффектов «турбояма» и «турболаг» в зависимости от мощности

«Турбояма» появляется только в нагнетателях, работающих от энергии выхлопных газов, в устройствах же с механических приводом ее нет, поскольку производительность наддува пропорциональна оборотам двигателя. А вот «турболаг» присутствует во всех типах нагнетателей.

В современных автомобилях начинают внедрять электрические приводы наддува, но они только зарождаются. Пока их используют, как дополнительный механизм, для исключения «турбоямы» в работе турбонаддува. Не исключено что вскоре и появится разработка которая заменит привычные нам нагнетатели.

Электронагнетатель от фирмы Valeo

Для их эффективной работы необходимо более высокое напряжение, поэтому используется вторая сеть со своим аккумулятором на 48 вольт. Концерн Audi вообще планирует перевести все оборудование на повышенное напряжение – 48 вольт, так как увеличивается количество электронных систем и соответственно нагрузка на сеть автомобиля. Возможно в будущем все автопроизводители перейдут на повышенное напряжение бортовой сети.

Иные проблемы

Помимо способа нагнетания и типа привода существует еще немало вопросов, которые успешно решились или решаются конструкторами.

К ним относится:

  • нагрев воздуха при сжатии;
  • «турбояма»;
  • эффективная работа нагнетателя на всех режимах.

Во время нагнетания воздух сильно нагревается, что приводит к снижению его плотности, а это в свою очередь сказывается на детонационном пороге топливовоздушной смеси. Устранить эту проблему удалось путем установки интеркулера – радиатора охлаждения воздуха. Причем осуществлять охлаждение этот узел может разными способами – потоком встречного воздуха или за счет жидкостной системы охлаждения.

Варианты исполнения систем наддува

Но установка интеркулера породила другую проблему – увеличение «турболага». Из-за радиатора общая длина воздуховода от нагнетателя к впускному коллектору существенно увеличилась, а это повлияло на время нагнетания.

Проблема с «турбоямой» автопроизводителями решается по-разному. Одни снижают массу составных элементов, другие используют технологию изменяемой геометрии турбопривода. При первом варианте решения проблемы, снижение массы крыльчаток приводит к тому, что для раскручивания наддува требуется меньше энергии. Это позволяет нагнетателю раньше вступить в работу и обеспечить давление воздуха даже при незначительных оборотах двигателя.

Что касается геометрии, то за счет использования специальных крыльчаток с приводом от актуатора, установленных в корпусе турбинного колеса удается осуществлять перенаправление потока отработанных газов в зависимости от режима работы мотора.

Повышение эффективности работы нагнетателя на всех режимах работы некоторые производители решают путем установки двух, а то и трех нагнетателей. И здесь уже каждая автокомпания поступает по-разному. Одни устанавливают два турбонаддува, но разных размеров. «Малый» нагнетатель отрабатывает на небольших оборотах мотора, снижая эффект «турбоямы», а при увеличении оборотов в работу включается «большой» наддув. Другие же автопроизводители применяют комбинированную схему, в которой за малые обороты «отвечает» нагнетатель с механическим приводом, что вовсе устраняет «турбояму», а на высоких оборотах задействуется уже турбонаддув.

Напоследок отметим, что выше указаны только одни из основных проблем, связанных с принудительной подачей воздуха в цилиндры, в действительности их больше. К ним можно отнести передув и помпаж.

Увеличение мощности нагнетателем, по сути, ограничено только одним фактором — прочнотью составных элементов силовой установки. То есть, мощностные характеристики можно увеличивать только до определенного уровня, превышение которого приведет к разрушению узлов мотора. Это превышение и называется передувом. Чтобы он не произошел, система принудительного нагнетания воздуха оснащается клапанами и каналами, которые предотвращают раскручивание крыльчатки выше установленных оборотов, получается, что производительность наддува имеет граничную отметку. Дополнительно при достижении определенных условий ЭБУ системы питания корректирует количество подаваемого в цилиндры топлива.

Помпаж можно охарактеризовать как «обратное движение воздуха». Возникает эффект при резком переходе с высоких оборотов на низкие. В итоге, нагненататель уже накачал воздух в большом количестве, но из-за снижения оборотов он становиться невостребованным, поэтому он начинает возвращаться к наддуву, что может стать причиной его поломки.

Клапан blow-off

Проблема помпажа решена использованием обходных каналов (байпас), по которым сжатый не расходованный воздух перекачивается на входной канал перед нагнетателем, тем самым он смягчает, но не устраняет, нагрузки при помпаже. Второй системой которая полностью решает проблему помпажа, является установка перепускного клапана или blow-off, который при необходимости сбрасывает воздух в атмосферу.

Установка нагнетателей воздуха на силовые установки пока является самым оптимальным способом повышения мощности.

autoleek.ru

22. Наддув двигателей внутреннего сгорания. Устройство турбокомпрессора.

Наддув
— увеличение количества свежего заряда
горючей смеси, подаваемой в двигатель
внутреннего сгорания, за счёт повышения
давления при впуске. Позволяет повысит
мощность двигателя.

Виды
наддува

В
ДВС применяют три типа наддува:
резонансный
–при котором используется кинетическая
энергия объема воздуха во впускных
коллекторах (нагнетатель в этом случае
не нужен).

механический
– в этом варианте компрессор приводится
во вращение ремнем от двигателя.

газотурбинный
(или турбонаддув)

– турбина приводится в движение потоком
отработавших газов.

Механический
наддув.

(воздух закачивается компрессором) .

Механические
нагнетатели позволяют довольно простым
способом существенно поднять мощность
мотора. Имея привод непосредственно
от коленчатого вала двигателя, компрессор
способен закачивать воздух в цилиндры
при минимальных оборотах и без задержки
увеличивать давление наддува строго
пропорционально оборотам мотора.

Существует
два вида механических нагнетателей:
объемные
и центробежные.

Конструкция
Roots напоминает масляный шестеренчатый
насос. Два ротора вращаются в
противоположные стороны внутри овального
корпуса. Оси роторов связаны между
собой шестернями. Особенность такой
конструкции в том, что воздух сжимается
не в нагнетателе, а снаружи – в
трубопроводе, попадая в пространство
между корпусом и роторами.

Еще
один способ нагнетать во впускной
коллектор воздух под избыточным
давлением в свое время предложил инженер
Лисхольм
.

Внутри
корпуса установлены два взаимодополняющих
винтовых насоса (шнека). Вращаясь в
разные стороны, они захватывают порцию
воздуха, сжимают и загоняют ее в цилиндры.
Характерна такая система внутренним
сжатием и минимальными потерями,
благодаря точно выверенным зазорам.
Кроме того, винтовые наддувы эффективны
практически во всем диапазоне оборотов
двигателя, бесшумны, очень компактны,
но чрезвычайно дороги из-за сложности
в изготовлении.

Центробежные
нагнетатели

по конструкции напоминают турбонаддув.
Избыточное давление во впускном
коллекторе также создает компрессорное
колесо (крыльчатка). Его радиальные
лопасти захватывают и отбрасывают
воздух в окружной тоннель при помощи
центробежной силы. Отличие от турбонаддува
лишь в приводе.

Схема
управления механическим нагнетателем
довольно проста.

При полной нагрузке заслонка перепускного
трубопровода закрыта, а дроссельная
открыта — весь поток воздуха поступает
в двигатель. При работе с частичной
нагрузкой дроссельная заслонка
закрывается, а заслонка трубопровода
открывается — избыток воздуха
возвращается на вход нагнетателя.
Входящий в схему охладитель наддувочного
воздуха (Intercooler) является почти непременной
составной частью не только механических,
но и газотурбинных систем наддува. При
сжатии в компрессоре (либо в нагнетателе)
воздух нагревается, в результате чего
его плотность уменьшается. Это приводит
к тому, что в рабочем объеме цилиндра
воздуха, а, следовательно, и кислорода,
по массе помещается меньше, чем могло
бы поместиться при отсутствии нагревания.
Поэтому сжатый воздух перед подачей
его в
цилиндры
двигателя
предварительно охлаждается в интеркулере.
По своей конструкции это обычный
радиатор, который охлаждается либо
потоком набегающего воздуха, либо
охлаждающей жидкостью. Понижение
температуры наддувочного воздуха на
10 градусов позволяет увеличить его
плотность примерно на 3%. Это, в свою
очередь, позволяет увеличить мощность
двигателя примерно на такой же процент.

Турбокомрессор.

Принцип
действия турбокомпрессоров для наддува
ДВС заключается в следующем — выхлопные
газы ДВС, обладая большой скоростью и
большой температурой попадают на
сопловой аппарат турбины, где происходит
их максимальный разгон и подача на
рабочие лопатки турбины под правильным
углом, при подаче на рабочие лопатки
турбины происходит вращение турбины,
которая в свою очередь вращает крыльчатку
компрессора, насаженную на один вал с
колесом турбины. Колесо компрессора
представляет собой вращающий направляющий
аппарат и крыльчатку, которые чаще
всего соединены вместе в одну деталь.

studfiles.net

Виды наддува двигателя

Задача повышения мощностных характеристик силового агрегата была актуальна всегда. Методов улучшения мощности мотора есть довольно много, к примеру, возможно увеличить габаритные размеры цилиндров, численность и количество оборотов мотора. Однако все вышеприведенные методы приводят к существенному увеличению габаритных размеров и веса силового агрегата, а также повышению нагрузки на его конструктивные элементы.

Содержание:

Виды наддува двигателей

Существует гораздо эффективнее метод улучшения мощностных характеристик мотора. Сама идея довольно проста: чем больше удастся «затолкать» воздуха в цилиндр силового агрегата, тем больше возможно сжечь горючего и как следствие получить повышение мощности мотора. Данный метод именуется – наддув двигателя. Главным его преимуществом выступает тот факт, что габаритные размеры и вес мотора остается прежними, но его мощностные характеристики будут более высокими.

В обычном силовом агрегате горючая смесь подается в цилиндры, при давлении, которое значительно меньше атмосферного. При этом нужно учитывать наличие «препятствий» для прохождения горючей смеси в виде дроссельной заслонки, воздушного фильтрующего элемента, поворотов и шероховатой поверхности стенок каналов. Выполняя наддув двигателя давление, под которым подается горючее значительно повышается, что позволяет получить высокую мощность мотора.

Применение механической схемы

Механические нагнетатели воздуха с целью увеличения мощности силового агрегата использовались на транспортных средствах еще в 30-х годах. Тогда такие устройства именовались компрессорами. В настоящее время их преимущественно называют турбокомпрессорами, о которых, собственно пойдет речь дальше. Стоит отметить что механических конструкций такого плана достаточно много, но несмотря на это разработка новых модификаций актуальна и сейчас.

нагнетатели воздуха со стандартной конструкцией механического типа

На выше представленном рисунке показаны нагнетатели воздуха со стандартной конструкцией механического типа. Такие турбокомпрессоры отличаются простой конструкционной схемой и не сложны в эксплуатации.

Однако существуют и не совсем обычные нагнетатели воздуха, разработанные различными компаниями. Одним из них является – волновой нагнетатель воздуха «Comprex» разработанный компанией Asea-Brown-Boweri. Ротор данного турбокомпрессора обладает аксиально размещенными ячейками. При вращательных движениях ротора в камеры попадает воздух, после этого она подходит к отверстию в корпусе и через него в ячейку попадают горячие отработанные газы из силового агрегата. Взаимодействуя с холодным воздухом образовывается волна давления, которая движется с высокой скоростью, за счет чего воздух вытесняется в отверстие выпускного трубопровода, к которому камера за этот промежуток времени успевает подойти. Так как ротор все время крутится отработанные газы в данное отверстие не попадают, а выходят по ходу движения ротора в следующее. Такие нагнетатели применялись многими производителями автомобильных транспортных средств, к примеру, Mazda их применяет на некоторых моделях машин с 1987 года.

Волновой нагнетатель

Еще одной интересной разработкой выступает спиральный нагнетатель – G40. Впервые она были использована немецким производителем автомобилей Volkswagen в 1985 году.

В 1988 году появилась новая модификация спирального нагнетателя воздуха G-60, которая обладала более высокой мощностью и применялась на автомобилях Corrado и Passat.

Компрессор для двигателя

Конструкционно такие нагнетатели состоят из двух спиралей, первая из которых стационарна и выступает в качестве части корпуса. Вторая спираль играет роль вытеснителя и размещена между двумя витками первой. Данная спираль крепится на валу. Вал в действие приводится за счет ременной передачи силового агрегата с отношением одного к двум.

Принцип работы такой конструкции довольно прост и заключается в следующем: во время вращения вала спираль находящиеся внутри корпуса осуществляет колебательные движения и между ними образовываются серповидные полости, движущееся к центру и тем самым перемещают воздух с периферии в мотор под низким давлением. При этом количество подаваемого сжатого воздуха напрямую зависит от частоты вращения вала мотора.

Такая схема нагнетателя имеет два важных преимущества: достаточно высокий КПД и износоустойчивость (за счет отсутствия трущихся конструкционных элементов).

Спиральный нагнетатель

Применение турбокомпрессоров

В настоящее время с целью улучшения мощностных характеристик силового агрегата используют не механические нагнетатели воздуха, а турбокомпрессоры. Такие устройства гораздо проще в производстве, что окупает ряд недостатков, которые им присущи.

Современные турбокомпрессоры от выше приведенных схем прежде всего отличаются по своим конструкционным особенностям и принципу работы привода. В данном случае применяется ротор с лопатками, то есть турбина, вращаемая за счет воздействия потока отработанных газов силового агрегата. Турбина вращает вмонтированный на том же валу компрессор, представленный в виде колеса, оснащенного лопатками.

Такой принцип действия привода, определяет главные недостатки газового компрессора. Следует отметить, что в данном случае частота вращения мотора довольно низкая, а значит и количество отработанных газов тоже небольшое, что негативно влияет на производительность работы турбокомпрессора.

Турбина для двигателя

Помимо двигатель с установленным турбокомпрессором, чаще всего имеет так называемую турбояму, то есть замедленный отклик мотора на увеличение количества подаваемого горячего. Водителю при этом нужно резко нажать педаль газа до упора, а силовой агрегат реагирует лишь спустя определенное время. Объяснение у такого явления довольно простое – необходимо определенное количество времени на раскрутку турбины, которая отвечает за вращение компрессора.

Максимально нивелировать выше наведенные недостатки турбокомпрессоров разработчики пытались различными методами. И в первую очередь была уменьшена масса конструктивных вращающихся элементов компрессора и самой турбины. Ротор компрессора, применяемого в настоящее время стал настолько малогабаритным, что вмещается на ладони. К тому же легкий по массе ротор значительно повышает эффективность работы компрессора даже при низких оборотах силового агрегата.

Однако уменьшение размеров конструктивных деталей, не единственный метод улучшения эффективности работы газового компрессора. Сегодня для их изготовления применяются новые материалы, которые помогают снизить массу элементов ротора, что позволяет улучшить его работу. К примеру, довольно часто для этих целей используют спичечный карбид кремния, который обладает устойчивостью к воздействию высоких температур и при этом имеет легкий вес.

То есть с уверенностью можно сказать, что современные турбокомпрессоры лишены многих недостатков предыдущих моделей подобных устройств. Благодаря чему такие установки с успехом используются на автомобильных транспортных средствах от разных производителей. Выбор турбо нагнетателей воздуха должен осуществляться исходя из изначальной мощности машины, а также финансовых возможностей владельца автомобиля. Установка таких агрегатов строго должна вестись на СТО либо автомастерских.

Турбокомпрессор в разрезе

Что лучше выбрать механический нагнетатель воздуха или турбокомпрессор

Увеличение скоростных показателей своего автомобиля – весьма актуальный вопрос для многих владельцев транспортных средств. Сегодня данную задачу можно решить многими способами, но наибольшим спросом пользуется установка механического нагнетателя воздуха или турбо компрессора. Так какой из этих двух вариантов лучший? На данный вопрос попробуем ответит в данной статье.

Для этой цели изначально нужно разобраться с принципом работы механического и газового компрессора.

Принцип и особенности работы механической схемы

Мотор с турбонаддувом

Таких устройств существует несколько видов:

  1. Объемный нагнетатели воздуха. Такие установки подают воздух в силовой агрегат одинаковыми порциями в независимости от скоростного режима, что является преимуществом при езде на низких оборотах мотора;
  2. Механические схемы внешнего сжатия воздуха. Такие компрессоры прекрасно подходят там, где есть необходимость в большом количестве подаваемого воздуха на невысоких оборотах мотора. Недостатком такого подхода является наличие возможности создания обратного оттока воздуха, так как компрессор сам по себе не обеспечивает нужного давления. К тому же такие установки имеют низкий КПД;
  3. Установки внутреннего сжатия. Их применение актуально на высоких оборотах силового агрегата, к тому же эффект обратного оттока воздуха гораздо меньший. Недостатками таких схем выступают: достаточно высокая стоимость (по причине высоких требований относительно материала исполнения) и возможность заклинивания, особенно в случае перегрева;
  4. Динамические нагнетатели воздуха. Такие установки работают лишь по достижению определенного количества оборотов, но при этом их КПД гораздо выше в сравнении с выше наведенными установками.

Поскольку механические нагнетатели воздуха функционируют за счет коленчатого вала мотора посредством дополнительного привода, обороты компрессора напрямую зависят от оборотов силового агрегата.

Особенности работы турбокомпрессора

Такие нагнетатели воздуха функционируют за счет энергии, полученной от выбросов отработанных газов. По своей сути турбокомпрессор – сочетание центробежного компрессора и самой турбины (колеса, оснащенного лопатками).

Принцип его действия заключается в следующем: отработанные газы с большой скоростью вращают турбину, которая вмонтирована на валу. На другом конце вала вмонтирован центробежный насос, основная задача которого заключается в нагнетании большого количества воздуха в цилиндры.

В современных компрессорах с целью охлаждения воздуха, который подается в турбину, применяют интеркулер.

Недостатки и преимущества механического и газового компрессора

Мотор с компрессором

Турбокомпрессор прекрасно подходит для применения с целью обогащения кислородом топлива. Однако и такие схемы обладают своими недостатками:

  1. турбина представлена в виде стационарного устройства и соответственно есть необходимость в привязке к силовому агрегату транспортного средства;
  2. на невысоких оборотах мотора, такой компрессор не способен обеспечит большую скорость, а лишь на высоких его работа эффективна;
  3. при переходе с низких на высокие обороты часто образуется так называемая «турбояма», при этом чем выше мощность турбокомпрессора, тем значительней будет данный эффект.

Стоит отметить, что в настоящее время можно купить турбокомпрессор, который будет отлично справляться со своей основной задачей как на низких, так и на высоких оборотах силового агрегата. Однако их цена достаточно высокая, как на само оборудование, так и на обслуживание. Но несмотря на это многие владельцы отдают предпочтение именно турбокомпрессорам.

Механические нагнетатели воздуха в свою очередь проще в монтаже и обслуживании. Работают такие устройства как на низких, так и на высоких оборотах. Кроме этого они требуют слишком больших временных и финансовых затрат при восстановлении и ремонте. Это объясняется тем, что в отличие от турбокомпрессора, механический нагнетатель является независимым устройством.

Турбина помимо своей дороговизны и сложности в установке, также довольно требовательна к качеству и техническим характеристикам используемой топливной смеси.

У механических нагнетателей воздуха есть существенная проблема – достаточно большой расход горючего, при относительно невысоком коэффициенте полезного действия. Но при этом они проще в конструкционном плане и в обслуживании.

При этом выбор той или иной установки зависит только от водителя и его пожеланий, а также изначальных характеристик машины.

Видео

Поделитесь с друзьями!

autoiwc.ru

Виды наддува двигателей внутреннего сгорания / Статьи от клуба АЗЛК.нет / Статьи

Задача повышения мощности и крутящего момента двигателя была актуальна всегда. Самое простое решение — увеличить рабочий объем: чем больше сгорает топлива, тем выше мощность. Однако при этом существенно увеличиваются габариты и масса конструкции.

Альтернативный подход — оставить рабочий объем двигателя прежним, но подавать в единицу времени больше топлива. Увеличить подачу бензина несложно, особенно, в системах впрыска. Но при этом для сохранения состава топливной смеси необходимо пропорционально увеличить и количество подаваемого в двигатель воздуха. Возможности двигателя самостоятельно всасывать воздух ограничены, поэтому не обойтись без специального устройства, повышающего давление и, следовательно, количество воздуха на впуске. Эти устройства обычно называют нагнетателями или компрессорами.

Механический нагнетатель

Механические нагнетатели применялись в автомобильных двигателях еще в 30-е годы, тогда их чаще всего называли компрессорами. Сейчас этот термин обычно относят к турбокомпрессорам, о которых речь пойдет ниже. Конструкций механических нагнетателей довольно много, и интерес к ним разработчики проявляют до сих пор. На рисунках 1-4 представлены схемы некоторых устройств, принцип работы которых не требует дополнительных пояснений.

Есть конструкции и не совсем обычные. Одна их них — волновой нагнетатель Comprex (рис. 5) — принадлежит фирме Asea-Brown-Boweri. Ротор этого компрессора имеет аксиально расположенные камеры, или ячейки. При вращении ротора в ячейку поступает свежий воздух, после чего она подходит к отверстию в корпусе, через которое в нее попадают горячие отработавшие газы двигателя. При их взаимодействии с холодным воздухом образуется волна давления, фронт которой, движущийся со скоростью звука, вытесняет воздух в отверстие впускного трубопровода, к которому ячейка за это время успевает подойти. Поскольку ротор продолжает вращаться, отработавшие газы в это отверстие попасть не успевают, а выходят в следующее по ходу ротора. При этом в ячейке образуется волна разряжения, которая всасывает следующую порцию свежего воздуха и т. д.

Нагнетатель Comprex уже опробован несколькими автомобильными производителями, а Mazda использует его на одном из своих серийных двигателей с 1987 года.

Еще одна не совсем обычная конструкция — это спиральный, или G-образный (по форме буквы G, напоминающей спираль) нагнетатель. Идея запатентована еще в начале столетия, но из-за технических и производственных проблем на выпуск такого нагнетателя долго никто не решался. Первой, в 1985 году была фирма Volkswagen, которая применила его на двигателе купе Polo (1,3 л, 113 л. с.). В 1988 году появился более мощный нагнетатель G60, которым в течение нескольких лет комплектовались двигатели Corrado и Passat (1,8 л, 160 л. с.,), а Polo G40 выпускался вплоть до 1994 года.

Схематично (рис. 6) конструкцию G-образного нагнетателя можно представить в виде двух спиралей, одна из которых неподвижна и является частью корпуса. Вторая — вытеснитель — расположена между витками первой и закреплена на валу с эксцентриситетом в несколько миллиметров. Вал приводится от двигателя ременной передачей с отношением около 1:2.

При вращении вала внутренняя спираль совершает колебательные движения и между неподвижной (корпус) и обегающей (вытеснитель) спиралями образуются серпообразные полости, которые движутся к центру, перемещая воздух от периферии и подавая его в двигатель под небольшим давлением. Количество перемещаемого воздуха зависит от частоты вращения коленчатого вала двигателя.

Система имеет сравнительно высокий (около 65%) КПД. Трущихся частей почти нет, поэтому износ деталей незначителен. Установленный на двигателе Polo нагнетатель G40 (40 и 60 в маркировке нагнетателей Volkswagen — это ширина спиральных камер в миллиметрах) имеет внутреннюю степень сжатия 1,0; максимальное давление наддува составляет 0,72 бар. При номинальной частоте вращения ротора 10200 об./мин. за один оборот подается 566 см куб. воздуха, т. е. почти 6000 л/мин.

Схема управления механическим нагнетателем довольно проста (рис. 7). При полной нагрузке заслонка перепускного трубопровода закрыта, а дроссельная открыта — весь поток воздуха поступает в двигатель. При работе с частичной нагрузкой дроссельная заслонка закрывается, а заслонка трубопровода открывается — избыток воздуха возвращается на вход нагнетателя.

Входящий в схему охладитель наддувочного воздуха (Intercooler) является почти непременной составной частью всех, не только механических, систем наддува. При сжимании воздух, как известно, нагревается, а его плотность и, соответственно, количество кислорода в единице объема уменьшаются. Больше кислорода — лучше сгорание и выше мощность. Поэтому перед подачей в двигатель сжатый нагнетателем воздух проходит через охладитель, где его температура снижается.

Преимущества спирального нагнетателя, как и большинства компрессоров с механическим приводом: достаточно большой крутящий момент и повышенная мощность двигателя при низких оборотах, быстрая, практически мгновенная реакция на нажатие педали газа. Недостатки: относительная сложность и нетехнологичность конструкции, большие потери в приводе.

Турбокомпрессор

Более широко на современных автомобильных двигателях применяются турбокомпрессоры. Они более технологичны в изготовлении, что окупает ряд присущих им недостатков.

Турбокомпрессор отличается от вышеописанных конструкций прежде всего схемой привода (рис. 8). Здесь используется ротор с лопатками — турбина, которая вращается потоком отработавших газов двигателя. Турбина, в свою очередь, вращает размещенный на том же валу компрессор, выполненный в виде колеса с лопатками.

Выбранная схема привода (газовая вместо механической) определяет основные недостатки турбокомпрессора. При низкой частоте вращения двигателя количество отработавших газов невелико, соответственно, эффективность работы компрессора невысока. Кроме того, турбонаддувный двигатель, как правило, имеет т. н. «турбояму» — замедленный отклик на увеличение подачи топлива. Вам нужно резко ускориться — вдавливаете педаль газа в пол, а двигатель некоторое время думает и лишь потом подхватывает. Объяснение простое — требуется время на раскрутку турбины, которая вращает компрессор. На рис. 9 показана реакция нагнетателей различных типов на увеличение числа оборотов двигателя. Приведенные кривые относятся к дизелю, но их характер сохраняется и для бензинового двигателя. Хорошо видно, что самую медленную реакцию имеет турбокомпрессор, волновой нагнетатель реагирует быстрее, механический нагнетатель срабатывает практически мгновенно.

Избавиться от указанных недостатков конструкторы пытаются разными способами. В первую очередь, снижением массы вращающихся деталей турбины и компрессора. Ротор современного турбокомпрессора настолько мал, что легко умещается на ладони. Легкий ротор повышает эффективность компрессора при низких оборотах двигателя: например, у 2,0 л турбодвигателя SAAB 9000 уже при 1500 об./мин. увеличение крутящего момента за счет наддува составляет 20%. Легкий ротор, кроме того, обладает меньшей инерционностью, что позволяет турбокомпрессору быстрее раскручиваться при нажатии педали газа и уменьшает «турбояму».

Снижение массы достигается не только конструкцией ротора, но и выбором для него соответствующих материалов. Поиск новых материалов для турбин ведется многими фирмами. Основная сложность — высокая температура отработавших газов. Преуспели больше всего в этой области, пожалуй, японцы — они уже давно занимаются керамикой для двигателей внутреннего сгорания. Монолитная турбина, изготовленная из спеченного карбида кремния, при той же механической прочности весит в 3 раза меньше обычной и, соответственно, обладает гораздо меньшей инерцией. Кроме того, в случае разрыва ротора разлетающиеся осколки будут много легче — это дает возможность сделать корпус компрессора более тонким и компактным. А недавно конструкторам Nissan впервые в мировой практике удалось создать крыльчатку нагнетателя из пластмассы. Из какой — неизвестно, но говорят, получилась очень легкая.

Избавиться от недостатков турбокомпрессора позволяет не только уменьшение инерционности ротора, но и применение дополнительных, иногда довольно сложных схем управления давлением наддува. Основные задачи при этом — уменьшение давления при высоких оборотах двигателя и повышение его при низких. Одна задача решается довольно легко: избыточное давление наддува на высоких частотах вращения уменьшается, как правило, с помощью перепускного клапана.

Другая задача сложнее. Полностью решить все проблемы можно было бы использованием турбины с изменяемой геометрией, например, с подвижными (поворотными) лопатками, параметры которой можно менять в широких пределах. Такие турбины широко применяются в авиации и других областях техники. Но в крошечном роторе автомобильного компрессора механизм поворота лопаток разместить трудно.

Один из упрощенных способов — применение регулятора скорости потока отработавших газов на входе в турбину. В турбокомпрессоре Garrett VAT 25, который более подробно будет рассмотрен ниже, для этого используется подвижная заслонка.

Схема управления давлением наддува 2,0 и 2,3 литровых двигателей SAAB 9000 показана на рис. 10. Называется она APC — Automatic Performance Control. Система APC во всех режимах работы двигателя поддерживает давление наддува на максимально допустимом уровне, не доводя двигатель до детонации. Для этого использован датчик (knock sensor), по сигналу которого при возникновении детонации блок управления открывает установленный в турбине перепускной клапан, и часть отработавших газов направляется в обход турбинного колеса, что снижает давление наддува и устраняет детонацию. Помимо этого датчика в систему APC входят также и другие, измеряющие частоту вращения двигателя, нагрузку, температуру и октановое число используемого топлива — этими параметрами определяется порог детонации.

Использование APC позволило не только повысить степень сжатия 2,0 л двигателя до 9, но и сделало возможным использование топлива с низким октановым числом — до 91.

Топливная экономичность

Повышение мощности двигателя, достигается ли оно увеличением его рабочего объема или применением наддува, неизбежно влечет за собой увеличение расхода топлива. Теоретически КПД двигателей с наддувом несколько выше, чем атмосферных, поэтому удельный (на единицу мощности) расход топлива у них должен быть ниже. На практике же за счет потерь при переходных процессах он получается примерно таким же.

Конечно, и с турбодвигателем можно ехать относительно экономично, но тогда зачем он нужен? Поэтому сегодня конструкторы пытаются решить непростую задачу: уменьшить расход топлива при сохранении высокой мощности. Попробуем рассмотреть разные подходы к этой проблеме, предложенные, например, инженерами Audi и Peugeot.

Одним из путей повышения экономичности двигателя, как известно, является увеличение степени сжатия. Но в двигателях с наддувом есть ограничение: наддув увеличивает компрессию, что приводит к возникновению детонации, особенно на высоких оборотах. Поэтому степень сжатия приходится искусственно снижать: в современном атмосферном двигателе она составляет около 10, а в двигателе с наддувом обычно не превышает 8.

Конструкторам Audi удалось в определенной степени это ограничение преодолеть: в 5-цилиндровом 20-клапанном двигателе Audi S2 и Audi S4 объемом 2,2 л и мощностью 230 л. с. степень сжатия доведена до 9,3 — это для турбомотора необычно много. Результат: средний расход топлива при 90 км/ч — 7,5 л, в городе — 14 л/100 км. Двигатель пришел со спортивной Audi 200. Созданный на этой же основе мотор Avant RS2 также имеет довольно высокую степень сжатия — 9, но при таком же объеме развивает мощность 315 л. с. (за счет изменения параметров наддува). В то же время расход топлива в городе составляет лишь 14,5 л/100 км.

Упоминавшийся выше турбированный 4-цилиндровый двигатель нового SAAB 9000 объемом 2,0 л тоже имеет степень сжатия 9. Мощность поменьше: 165 л. с., но и расход топлива на трассе менее 7, а в городе — около 12 л/100 км.

Сравните эти параметры, например, с данными для Porsche 968 Turbo S. Спортивная машина, на экономию топлива особого внимания не обращали. Рабочий объем 3 л, 4 цилиндра 2 клапана/цилиндр, степень сжатия 8, мощность 305 л. с., расход топлива в городе — не менее 18 л/100 км.

Поскольку конструкторы Audi для увеличения экономичности пошли по пути повышения степени сжатия, они смогли ограничиться турбокомпрессором вполне традиционной конструкции: К24 фирмы ККК (Kuhle, Kopp und Kausch). Схема управления наддувом тоже традиционная — избыточное давление при высоких оборотах ограничивается перепускным клапаном. Габариты К24 невелики, а параметры выбраны исходя из получения высокого крутящего момента на низких оборотах. Уже при 1950 об./мин. двигатель достигает своего максимального крутящего момента (350 Нм), который сохраняется до 3000 об./мин. Кривая момента достаточно плоская: 90% его величины расположены в диапазоне частот вращения 2300-5200 об./мин. Несмотря на простоту схемы управления, «турбояма» у указанного двигателя не ощущается.

Конструкторы Peugeot выбрали другой подход. Новый 4-цилиндровый 16-клапанный двигатель Peugeot 405 Т16 имеет традиционную для турбодвигателей низкую степень сжатия 8. Но на нем использован довольно хитрый компрессор VAT 25 фирмы Garrett (не путать с VAT 69 — это совсем из другой области!). Применительно к компрессору сокращение VAT — это турбина с изменяемой площадью, или сечением (Variable Area Turbine). На входе отработавших газов в корпус турбины имеется подвижная заслонка с пневматическим приводом (рис. 11). На малых оборотах двигателя заслонка находится в прикрытом положении, уменьшая сечение канала, по которому проходит поток отработавших газов, поэтому даже при малом их объеме скорость потока получается достаточно высокой и обеспечивает необходимую частоту вращения турбины. При увеличении частоты вращения двигателя заслонка открывается, увеличивая проходное сечение — количество отработавших газов возрастает и, соответственно, повышается давление наддува. Поскольку VAT — решение упрощенное, и не в полной мере обеспечивает регулировку, перепускной клапан в схеме управления давлением наддува пришлось сохранить.

Получилось, в целом, неплохо. Своего максимального крутящего момента 288 Нм двигатель Peugeot достигает при 2600 об./мин., и это значение сохраняется до 4500 об./мин. При этом 90% величины момента расположены в диапазоне 2300-5200 об./мин. При объеме 2,0 литра двигатель развивает мощность 200 л. с. (5000 об./мин.), а расход топлива в городе составляет менее 12 л/100 км.

Overboost

Как правило, турбонаддувные двигатели имеют устройство Overboost, срабатывающее при резком нажатии на педаль газа и дополнительно повышающее давление наддува и максимальный крутящий момент двигателя (примерно на 10%). Это необходимо при резких ускорениях, например, при обгоне.

На Audi с компрессором К24 включение этого режима достигается, в общем, традиционно: при резком и полном открытии дроссельной заслонки срабатывает электронный блок управления, который быстро закрывает регулировочный клапан давления наддува. Весь поток отработавших газов направляется через турбину, давление наддува дополнительно увеличивается — Overboost. В этом режиме уже при 2100 об./мин. крутящий момент двигателя достигает 380 Нм.

Конструкторы Peugeot поступили по-другому. У компрессора Garrett VAT 25 (рис. 11) эффект Overboost достигается за счет того, что заслонка в корпусе турбины быстро откидывается в направлении турбинного колеса, резко увеличивая проходное сечение и, соответственно, поступающее количество отработавших газов. Крутящий момент двигателя 405 Т16 в этом режиме повышается до 318 Нм при 2400 об./мин.

Повышенный крутящий момент сохраняется в течение ограниченного времени: у Audi — 16 секунд, у Peugeot — 45 секунд, что почти идеально для выполнения обгонов. Чтобы не уродовать двигатель, режим Overboost не действует, если частота вращение двигателя превышает 6000 об./мин. (Audi) или если включена 1-я передача (Peugeot).

Во что обходится наддув

Бесплатным, как известно, бывает только ветер в камышах. За повышение мощности двигателей с наддувом приходится платить. И не только увеличением расхода топлива. Повышаются требования к его качеству — для большинства турбированных двигателей требуются бензины с октановым числом 96-98. Несмотря на то, что поршни, кольца, головки и шатуны усилены, ресурс двигателя ощутимо снижается, тем в большей степени, чем выше давление наддува. Можно считать, что в среднем ресурс двигателя с турбокомпрессором не превышает 100 тыс. км, а ресурс самого компрессора составляет около 10 тыс. часов. У механических нагнетателей он выше — около 25 тыс. часов. Для системы смазки турбокомпрессора требуются специальные масла, выдерживающие высокие температуры и частоты вращения более 100 000 об./мин. Температура в турбинной части компрессора доходить до 1000°С, поэтому его подшипники требуют дополнительного водяного охлаждения. Все изложенное для потребителя выливается в довольно значительное увеличение стоимости автомобиля и его обслуживания.

Для бензиновых двигателей массовых моделей наддув вряд ли можно считать удачным способом повышения мощности. Volkswagen, например, в этом году отказался от упоминавшегося выше наддувного двигателя на Polo. Более перспективными, особенно с точки зрения топливной экономичности, видимо, можно считать такие направления, как многоклапанная техника, совершенствование систем впрыска, переобеднение смеси и ее послойное распределение в цилиндрах.

Бензиновые двигатели с турбонаддувом — это, пожалуй, удел дорогих, со спортивным характером автомобилей. Maserati, например, может позволить себе выпускать все двигатели с системой наддува, да еще не с одним, а с двумя турбокомпрессорами — на V-образных двигателях. Такую конструкцию называют Twin Turbo. Запомнить легко — как Twin bed в гостинице. Иногда название трансформируется в Biturbo, что сути дела не меняет: турбокомпрессоры стоят параллельно и каждый обслуживает свою секцию цилиндров.

Такой автомобиль, как правило, могут приобрести немногие. Правда, при нынешней российской налоговой политике, когда приходится платить пошлину с объема двигателя, некоторые могут предпочесть турбированный вариант, благо они все еще имеются в каталогах большинства производителей. Дело вкуса. И денег. Кстати Mercedes-Benz и BMW, продукция которых у нас столь популярна, не имеют сегодня ни одного серийного бензинового турбодвигателя.

С экономической, экологической, да и многих других точек зрения весьма привлекательно выглядят турбированные дизели.

azlk-team.ru

📌 Наддув — это… 🎓 Что такое Наддув?

Наддув — увеличение количества свежего заряда горючей смеси, подаваемой в двигатель внутреннего сгорания, за счёт повышения давления при впуске. Наддув обычно применяют с целью повышения мощности (на 20-45 %) без увеличения массы и габаритов двигателя, а также для компенсации падения мощности в условиях высокогорья. Наддув с «качественным регулированием» может применяться для снижения токсичности и дымности отработавших газов. Агрегатный наддув осуществляется с помощью компрессора, турбокомпрессора или комбинировано. Наибольшее распространение получил наддув с помощью турбокомпрессора, для привода которого используется энергия отработавших газов.

Агрегатный наддув применяют почти на всех видах транспортных дизелей (судовых, тепловозных, тракторных). Наддув на карбюраторных двигателях ограничивается возникновением детонации. К основным недостаткам агрегатного наддува относят:

  • повышение механической и тепловой напряжённости двигателя вследствие увеличения давления и температуры газов;
  • снижение экономичности;
  • усложнение конструкции.

К безагрегатному наддуву относят:

  • динамический (ранее называемый инерционным, резонансным, акустическим), при котором эффект достигается за счёт колебательных явлений в трубопроводах;
  • скоростной, применяемый на поршневых авиационных двигателях на высотах больше расчётной и при скоростях более 500 км/ч;
  • рефрижерационный, достигаемый испарением в поступающем воздухе топлива или какой-либо другой горючей жидкости с низкой температурой кипения и большой теплотой парообразования.

Всё большее распространение на транспортных двигателях внутреннего сгорания получает динамический наддув, который при несущественных изменениях в конструкции трубопроводов приводит к повышению коэффициента наполнения до в широком диапазоне изменения частоты вращения двигателя. Увеличение при наддуве позволяет форсировать дизель по энергетическим показателям в случае одновременного увеличения цикловой подачи топлива или улучшить экономические показатели при сохранении мощностных (при той же цикловой подаче топлива). Динамический наддув повышает долговечность деталей цилиндро-поршневой группы благодаря более низким тепловым режимам при работе на бедных смесях.

См. также

Ссылки

dic.academic.ru

Двигатель с наддувом — устройство и принцип действия



Подходит к концу «железный» XX век. Наш любимец автомобиль был свидетелем и участником событий этого столетия, совершенствовался и трансформировался вместе с представлениями человека о массовом транспортном средстве. И в преддверии магической цифры 2000 есть смысл поговорить о важнейших технических принципах и решениях, применяемых в конструкции автомобиля, вспомнить об их истории и заглянуть в будущее. Применение наддува для воздухоснабжения двигателей внутреннего сгорания — одна из таких тем. Помимо исторического аспекта, разговор о наддуве имеет и чисто практический смысл — ведь машин, снабженных подобными устройствами, становится все больше и на наших дорогах.

 Устройство и принцип работы роторно-шестирёнчатого компрессора типа Roots

НАДДУВ КАК ЛЕКАРСТВО ОТ ВЯЛОСТИ

О том как работает поршневой двигатель внутреннего сгорания, знали еше в прошлом веке. Смесь воздуха и топлива после сжатия в цилиндре воспламеняется, при сгорании расширяется, толкая поршень и совершая полезную работу, и потом в виде отработавших газов вылетает в выхлопную трубу.

Как только на дорогах мира появились тарахтящие безлошадные экипажи с поршневыми моторами, началась борьба конструкторов за повышение мощности двигателей. Экстенсивный метод — сжечь в цилиндрах больше топлива, увеличивая рабочий объем, — повлек за собой появление десяти- и двенадцатилитровых многоцилиндровых монстров. А мысли о том. как интенсифицировать рабочие процессы и снять с двигателя больше лошадиных сил, привели мотористов к идее наддува.

Дело в том, что количество топлива, которое может сгореть в цилиндрах двигателя, жестко связано с объемом воздуха, засасываемого мотором внутрь при впуске. Соотношение масс — примерно 1 кг топлива на 15 кг воздуха — приходилось выдерживать очень строго, поскольку переобогащенная смесь приводила, наоборот, к падению мощности.

Как преодолеть это ограничение? Идея лежит на поверхности: подать в цилиндры больше воздуха, нагнетая его иод избыточным давлением!

Сначала появились приводные, или, иначе говоря, механические нагнетатели (superchargers) — роторного, винтового, поршневого, спирального типов, приводимые во вращение механической передачей от коленчатого вала двигателя. С подобными устройствами экспериментировал еще Готлиб Даймлер — его первые опыты с наддувом относятся к 1885 году — и, голом позже, Рудольф Дизель. Но орешек оказался крепким — и при реализации довольно простой идеи конструкторам пришлось столкнуться с массой технических трудностей.

Как это часто бывает, первыми механический наддув применили военные — на авиационных моторах, чтобы компенсировать ухудшение наполнения цилиндров при высотных полетах. И только после первой мировой войны полученный опыт позволил оснастить приводными нагнетателями бензиновые двигатели сначала гоночных, а потом спортивных и туристических автомобилей. За океаном в 20-х голах компрессорами занимались фирмы Duesenberg. Auburn и Cord, а среди «европейцев» лидировали Bentley. Lancia, Alfa Romeo, Fiat, Bugaiti и, конечно же, Daimler-Benz — спортивные «компрессорные» SS и SSK с отключаемым приводом роторного нагнетателя типа Roots стали мечтой любого коллекционера. Семилитровый шестицилиндровый мотор гоночного родстера SSKL конца 20-х годов с механическим наддувом развивал 300 л. е.! Кстати, эти машины конструировал сам Фердинанд Порше, бывший в ту пору в Штуттгарте техническим директором.

Идея наддува оказалась весьма плодотворной. Увеличиваем давление воздуха на 30% — получаем адекватный рост мощности двигателя. Прибавляем до 50% — снимаем еще больше «лошадей». И так до тех пор, пока… не развалится мотор — ведь сжатие теперь начинается не при атмосферном давлении внутри цилиндров, а при избыточном, и реальная компрессия при работающем нагнетателе будет выше. При этом растет не только мощность, но и тепловая и механическая нагрузка на детали двигателя. И, конечно, рост давления наддува бензиновых моторов сдерживает детонационная стойкость топлива — если компрессия будет слишком большой, то процесс сгорания смеси примет характер взрыва, со всеми вытекающими детонационными «прелестями»…

Mercedes-Benz SSK—детище доктора Порше. Выставленные напоказ выхлопные патрубки — непременный атрибут «компрессорных» автомобилей — можно было заказать и на «атмосферный» двигатель

Компрессор Roots монтировался перед 7-литровой «шестеркой», а его корпус и коллектор были снабжены ребрами —для лучшего охлаждения

Наиболее распространенная в наши дни схема газообмена с турбонаддувом и перепускным клапаном



У механических нагнетателей есть два основных достоинства. Во-первых, это практически безынерционная реакция на изменение подачи топлива и, во-вторых, широкий диапазон оборотов двигателя, при которых такой наддув эффективен. Современные приводные компрессоры славятся тем, что работают с самых «низов», практически с холостых оборотов, поднимая крутящий момент там, где его нехватка ощущается сильнее всего.

Но есть и недостатки. Сравнительная «высокооборотность» приводных нагнетателей (до 20000 об/мин и более) порождает технологические трудности в изготовлении, а довольно большие размеры приводят к компоновочным проблемам: внутри современных моторных отсеков ведь яблоку негде упасть…

А самый главный минус такой схемы в том, что энергия для работы нагнетателя отбирается от коленчатого вала, отнимая пусть небольшую, но все же заметную, около 10%, долю крутящего момента. Конечно, это компенсируется ростом давления наддува, но все же…

ЭНЕРГИЯ ИЗ НИОТКУДА



Приводные компрессоры тех лет были очень сложными и малонадежными. Например, нагнетатель того самого легендарного MercedesBenz SSK.L должен был подключаться только на высоких оборотах (порядка 4000 об/мин) и больших скоростях и только на 20 секунд — чтобы оторваться от соперника или завершить обгон. При этом компрессор издавал душераздирающий визг: его роторы вращались вчетверо быстрее коленчатого вала, быстро сокращая ресурс двигателя и свой собственный. Недаром сэр Бентли, чьи машины были тогда основными соперниками творений Порше на гонках, нагнетатели недолюбливал, но их против его воли ставили на 4,5-литровые моторы по заказам гонщиков.

Таков характер изменения крутящего момента и удельного расхода топлива двигателя ВАЗ-2106 с турбонагнетателем НАМИ (1 — штатный двигатель, 2 — мощностный вариант настройки турбокомпрессора, 3 — экономичный вариант)

Этого недостатка лишен газотурбинный или просто турбонаддув. Его питают энергией выхлопные газы двигателя, которые обычно попросту вылетают в трубу, унося с собой и рассеивая в атмосфере чуть меньше половины всей энергии сгорания топлива.

В отличие от приводных нагнетателей, конструкции которых сильно рознятся в зависимости от типа, все турбокомпрессоры работают по одному принципу и имеют схожее устройство. К выходному фланцу выпускного коллектора мотора вместо приемной трубы крепится корпус турбины — литая «улитка», внутри которой под действием потока выхлопных газов вращается турбинное колесо. Момент передается на соосное колесо компрессора, которое вращается в своей «улитке», засасывая поступающий через фильтр воздух и подавая его под давлением в карбюратор или во впускной коллектор. При этом улучшается наполнение цилиндров и повышается мощность двигателя.

Столь же простая, сколь и гениальная, идея турбонаддува оказалась чрезвычайно сложной в реализации. Температура выхлопных газов, которую должна выдерживать турбина — 900—950 °С, а рабочие обороты турбокомпрессора исчисляются десятками и даже сотнями тысяч оборотов в минуту! Газотурбинным наддувом занимались еще в начале века — швейцарский инженер Альфред Бюхи ставил свои первые опыты до первой мировой войны. Как и приводные компрессоры, турбонаддув сначала появился на авиационных двигателях. Например, француз профессор Рато в 1919 году оснастил мотор аэроплана Breguet турбокомпрессором и промежуточным охладителем (!) — и «наддутый» аэроплан немедленно побил рекорд высоты, прорвавшись за десятикилометровый рубеж

Но основным препятствием широкому применению турбонаддува вплоть до 60-х годов оставалось отсутствие недорогой технологии высокоточного литья из жаропрочных материалов.

Первым серийным автомобилем с бензиновым двигателем, оснащенным турбонадяувом, стал печально знаменитый заднемоторный Chevrolet Corvair — тот самый, «опасный на любой скорости». Оппозитная «шестерка» воздушного охлаждения, которая в безнаддувном варианте отдавала со своих 2300 «кубиков» 95 л. е., в турбоверсии на спайдере Corvair Monza 1961 года развивала 140, а позже 180 л. е.!

Но избыточная поворачиваемость, которая поначалу была свойственна этому неординарному «американцу», погубила Corvair — после нашумевшей книги адвоката Ральфа Найдера «Unsafe at any speed» спрос на машину резко упал, и даже последующие модернизации не смогли реабилитировать Corvair в глазах консервативных янки. Тень дурной славы пала и на ни в чем не повинный турбонаддув…

Ротор турбокомпрессора: вверху — новенький, внизу — загубленный некачественной смазкой

Упорный и осевой подшипники из свинцовистой бронзы, жизнь которых безвременно оборвалась из-за разгильдяйства хозяев…

Моментные кривые трех двигателей Volkswagen: «атмосферного» 1,8-литрового, 1,5-литрового 16клапанного и 1,3-литрового с турбонаддувом (turbo) и механическим нагнетателем (kompr.)

Различия в задержке отклика на увеличение подачи топлива (обороты двигателя — 2300 об/мин, IV передача). Турбокомпрессор «думает» на секунду дольше, чем приводной нагнетатель!



Следующее появление турбокомпрессора на легковых машинах произошло только спустя десятилетие в матушке Европе — 1600 резвых BMW 2002 turbo, выпущенных фирмой с 1973 по 1974 год, особой погоды не сделали, но показали путь другим. Эру массовых турбомоторов огкрыли автомобили Porsche (911 turbo, 1974 год) и SAAB 99 turbo, 1978). Ну а после 980 гола технологические преграды рухнули, и турбоверсии появились в модельном ряду почти у всех ведущих производителей.

На дизельных моторах турбонаддув обосновался раньше, но не на легковых, а на тяжелых транспортных — судовых, танковых, грузовых… Дело в том, что адаптировать турбоагрегат под дизельный двигатель проще, чем под бензиновый: в дизелях энергия выхлопных газов на малых оборотах больше. И турбине работать проще — температура выхлопных газов дизеля не поднимается выше 650—700″С. Инициатором массового применения турбодизелей на гражданских грузовиках выступила в 1958 году фирма DAF. А на легковых автомобилях турбодизели стали появляться только в начале 80-х годов, когда между ведущими автопроизводителями уже вовсю шла ожесточенная топливными кризисами и протестами «зеленых» борьба за снижение расхода топлива и загрязнения воздуха.

ЧТО СКРЫТО в «УЛИТКАХ»

Как уже упоминалось, несмотря на простоту идеи, турбокомпрессор очень сложен в проектировании и изготовлении. А для легкового автомобиля — в особенности.

Поскольку требования компактности удорожают процесс литья деталей. Именно поэтому за изготовление турбокомпрессоров берутся только специализированные ирмы — Garrett (США), КК (Германия), Holset (Англия), IHI (Япония), — и автомобильным фирмам дешевле покупать агрегаты у них. Исключение составляют Mitsubishi и Nissan, которые осилили выпуск турбокомпрессоров самостоятельно и даже продают их «на сторону» (например, агрегатами Mitsubishi комплектовал свои двигатели SAAB).

Корпус турбокомпрессора и «улитку» турбины отливают из специального ковкого чугуна, обладающего высокой жаропрочностью, но, увы, способного дать трещину при резком перепаде температур — например, при попадании воды. Внутри корпуса в подшипниках скольжения из свинцовистой бронзы вращается ось, с одной стороны которой находится приваренное турбинное колесо из жаростойкого сплава, а к другому концу крепится крыльчатка компрессора — она, как и ее «улитка», не столь теплона гружена, что позволяет отливать эти детали из алюминиевых сплавов.

От осевых перемещений вал удерживает упорный подшипник, выполненный в виде широкой шайбы с прорезью. Все подшипники смазываются моторным маслом, которое поступает под давлением из системы смазки двигателя — к корпусу турбокомпрессора подходят подводящая и сливная масляные магистрали. Встречаются и агрегаты с водяным охлаждением, но редко

Вал с крыльчатками после сборки тщательно балансируется — малейший дисбаланс вызовет вибрацию ротора и неизбежно выведет турбокомпрессор из строя. Ведь рабочие обороты вала могут превышать 200000 об/мин!

Поначалу турбокомпрессорам были свойственны очень большие задержки «в отклике»: вы уже нажали на педаль газа, а мотор все ждет, ждет… Это — так называемое турбозапаздывание — turbolag. А еще — отказывались работать при малых и средних оборотах, когда невелико давление выхлопных газов («турбояма» — провал моментной характеристики двигателя до 2500—3500 об/мин). Например, турбокомпрессор на Chevrolet Corvair начинал работать только после того, как «оппозитник» раскручивался до 5000 об/мин — практически до максимальных оборотов. С этим боролись, уменьшая массу и момент инерции ротора. При этом возрастало давление наддува в зоне малых оборотов, но по мере их набора образовывались излишки, которые необходимо «стравливать», чтобы у мотора не случился «гипертонический криз».

Кривые, иллюстрирующие «тепловой удар» подшипников турбокомпрессора при остановке двигателя. Температура выхлопных газов —950 °С



Поэтому все турбокомпрессоры бензиновых, а позже и дизельных, двигателей стали снабжать регулятором давления наддува. Как правило, он срабатывает при определенном пороговом значении давления наддувочного воздуха в компрессоре — воздух давит на мембрану, преодолевая сопротивление тарированной пружины, и посредством механической тяги приоткрывает перепускной клапан в корпусе турбины, отводя часть выхлопных газов мимо турбинного колеса. Раньше встречались другие схемы регулирования — например, по давлению самих выхлопных газов. А теперь на современных моторах этим заведует электроника.

Конечно, при перепуске падает КПД афегата, но избежать этого, регулируя производительность турбокомпрессора другим способом — например, изменяя в зависимости от оборотов ротора угол воздействия потока выхлопных газов на лопатки турбины, — удается пока немногим. Турбокомпрессоры с изменяемой геометрией соплового аппарата, в которых пневмомеханическим приводом регулируется угол наклона лопаток сопла, выпускают лишь Garrett и несколько других ведущих фирм.

БОЛЕЗНИ И УХОД

Агрегат турбонаддува выполнен как необслуживаемый, то есть никакого специфического ухода и регулировки он не требует и после выработки ресурса, как правило, равного или превышающего ресурс самого мотора, подлежит замене. Однако можно сформулировать несколько простых рекомендаций, которые вооружат владельца автомобиля с турбодвигателем знанием ситуаций, в которые попадать нежелательно.

Подшипники ротора — это главный узел турбокомпрессора, от которого в основном зависит работоспособность всего агрегата. И нуждаются они главным образом в обильной и высококачественной смазке. Поэтому простейший совет — регулярно, по инструкции, менять фильтр и масло в двигателе и следить за его уровнем — для хозяина турбомотора должен стать железной заповедью. Масло может быть как на синтетической, так и на минеральной основе — это не столь существенно. Вообще, при выбор» типа смазки лучше руководствоваться заводскими указаниями и ни в коем случае не смешивать масла, даже одного типа, но разных сортов. Главное — класс качества масла по API должен быть не ниже SG/CD. Именно этот индекс свидетельствует о качестве пакета присадок, которые должны быть рассчитаны на работу в напряженнейшей зоне подшипникового узла турбокомпрессора, где и условия трения, и температура масла могут достигать экстремальных значений.

Но масло не только смазывает подшипники, но и охлаждает узел, поддерживая температуру на допустимом уровне. Если условия смазки ухудшаются — например, долго не меняли масло, и отложения снизили пропускную способность магистралей, — то масло начинает застаиваться в подшипниковом узле, что увеличивает теплонапряженность, и это вызывает закоксовывание и еще большее засорение магистрали. В итоге подшипники рано или поздно остаются сухими, а за этим следует их задир и поломка всего агрегата.

Еще один узел турбокомпрессора, исправность которого отражается и на состоянии «здоровья» двигателя — газомасляные уплотнения оси ротора, обычно выполнение в виде упругих стальных колец типа поршневых. Они изолируют систему смазки от впускной и выпускной полостей турбонагнетателя, и при их износе — а это обычно следует за радиальным биением ротора или люфтом его оси — масло начинает выдавливаться в полость компрессора, попадает в цилиндры и сгорает с характерным сизым дымком. Владелец грешит на «поршневую», а дело-то в турбокомпрессоре!

Поначалу этот эффект проявляется при запуске остывшего двигателя — клуб сизого дыма из выхлопной трубы может свидетельствовать о начавшемся износе подшипникового узла и уплотнений. Но точно так же проявляется и износ, например, маслосъемных колпачков или направляющих втулок клапанов самого двигателя…

Кстати, похожую картину может вызвать… засоренный воздушных фильтр! Когда он оказывает значительное сопротивление впуску, в коллекторе, особенно на холостых оборотах в бензиновых двигателях, возникает повышенное разрежение, на которое уплотнения просто не рассчитаны.

Влияет на работоспособность турбокомпрессора и состояние самого двигателя. Например, при износе поршневых колец возникающее избыточное давление картерных газов может препятствовать сливу масла из турбоагрегата — с соответствующими последствиями. Тот же самый эффект наблюдается и при ухудшении вентиляции картера. А нарушение топливных регулировок — неисправность системы впрыска — может привести к тому, что образующийся при неполном сгорании топлива нагар будет откладываться на колесе турбины и перепускном клапане, вызывая дисбаланс ротора и мешая нормальной работе регулятора давления.

Об исправности турбонагнетателя можно судить как по динамике разгона, так и по давлению наддувочного воздуха. Как правило, все автомобили с бензиновыми турбомоторами снабжены стрелочными указателями давления наддува в комбинации приборов. На холостом ходу стрелка прибора демонстрирует разрежение во впускном коллекторе и на «прогазовки» без нагрузки реагирует слабым отклонением. А вот при разгоне, скажем, на третьей передаче с небольших оборотов хорошо видно, как после открытия дроссельной заслонки «в пол» давление наддува (и ускорение автомобиля) нарастает сначала медленно, а потом — в районе 2000—2500 об/мин на современных машинах — стрелка резко уходит вправо до упора, из-под капота доносится приглушенный свистящий звук турбины, и автомобиль мощно устремляется вперед. Кому-то этот «турбокайф» нравится, кому-то мешает прогнозировать реакцию машины на изменение подачи топлива — это дело вкуса. В конце концов, некоторые фирмы (Opel, Citroen, SAAB) предлагают самые «заряженные» версии или с «взрывными» четырехцилиндровыми турбомоторами, или с «ровными» и более тяговитыми на малых оборотах «шестерками»…

И наконец, немного «ездовых» рекомендаций. Особенных требований к прогреву турбодвигателей нет — исправная система смазки с нормальным фильтром обеспечивает мгновенную подачу масла к подшипникам нагнетателя. А вот при выключении двигателя после напряженной езды, когда мотор длительное время работал под большой нагрузкой на высоких оборотах, лучше дать ему поработать минутудругую на холостом ходу. Дело в том, что прекращение циркуляции масла после интенсивной работы вызывает «тепловой удар» — охлаждение резко прекращается, и масло в корпусе подшипников турбоагрегата нагревается до трехсот градусов, закоксовываясь и образуя отложения. А в крайнем случае — например, при остановке после долгой пробуксовки в грязи, когда «улитка» турбины раскаляется докрасна,— могут подклинить и даже расплавиться подшипники ротора…

Турбокомпрессор Garrett VNT25 с изменяемой геометрией соплового аппарата. С 1991 года он устанавливается на дизельный автомобиль Fiat Croma 2,5 TD

В лаборатории турбонаддува НАМИ полным ходом идет адаптация турбокомпрессора к «восьмерочному» мотору. Результаты не за горами…



А перед преодолением водных преград нужно оценить глубину брода — чугунный корпус турбины после «водных процедур» может треснуть, особенно на бензиновых моторах, где он сильнее нагрет.

«ЗА» И «ПРОТИВ» ТУРБОНАДДУВА

Начнем с минусов. Двигатель с турбонаддувом (да и с наддувом вообще) сложнее и дороже и в производстве, и в эксплуатации — ему требуется самое лучшее масло, да и менять смазку нужно почаще. До сих пор не удается избежать «турбоямы» и запаздываний, свойственных газотурбинному наддуву. Уменьшить эти явления может применение двух последовательно включенных турбокомпрессоров, «настроенных» по-разному — такая схема называется biturbo и широко применялась в автоспорте, а на легковых автомобилях ее впервые установила на одноименный автомобиль фирма Maserati. Но, увы, «битурбированный» мотор обходится еще дороже.

И, конечно, большие нагрузки испытывает сам двигатель, причем рост теплонапряженности и механических нагрузок пропорционален увеличению давления наддува (а значит, и мощности). Поэтому на серийных турбомоторах ограничивают давление до 0,3—0,8 кг/кв.см, обходясь весьма скромной по спортивным меркам форсировкой на 30—50%. Зато это позволяет, усилив детали двигателя (поршень, шатун и т. д.), сохранить ресурс мотора на «атмосферном» уровне.

Безболезненно повысить давление еще процентов на 10—20 позволяет промежуточный охладитель наддувочного воздуха (intercooler), который представляет из себя алюминиевый радиатор-теплообменник, включенный во впускной тракт между компрессором и коллектором. Он довольно эффективно снижает температуру сжатого воздуха и теплопоток через двигатель, позволяя сжечь в цилиндрах больше топлива без риска возникновения детонации. Но — опять же недешев…

Ну а плюсы турбонаддува — повышение литровой мощности, КПД двигателя, улучшение разгонной динамики, эластичности и (по сравнению с «атмосферным» мотором одинаковой мощности) топливной экономичности, — очевидны. К тому же, применение наддува позволяет уменьшить количество токсичных выбросов — СО и СН, а при промежуточном охлаждении воздуха еще и окислов азота NOx. А в последнее время появляются новые аргументы в пользу наддува.

XXI ВЕК — С НАДДУВОМ ИЛИ БЕЗ?

Начиная со второй половины 80-х годов, ведущие автомобилестроительные фирмы мира вкладывают миллионы долларов в научно-исследовательсие работы по уменьшению токсичности, снижению расхода топлива, одновременно стремясь повысить литровую мощность. Постепенно внедряя такие решения, как замена карбюратора впрыском, электронная оптимизация режимов работы, каталитическая нейтрализация, резонансный впуск и выпуск, регулируемые фазы, инженеры довели четырехтактный двигатель Отто почти до совершенства. Осталось применить на бензиновых моторах непосредственный впрыск, что и делают сейчас одними из первых Mitsubishi и Subaru. А что дальше?

Похоже, что в начале следующего столетия двигатель внутреннего сгорания все же будет преобладать над другими альтернативными силовыми установками. И, чтобы обеспечить очень жесткие нормы по токсичности, известные как Euro 3, конструкторам придется искать новые пути кардинальной модернизации поршневых моторов. И скорее всего, при этом забыть про наддув не удастся.

Один из путей — создание двигателей, реализующих циклы с внутренним охлаждением (циклы Миллера—Аткинсона) с обязательным применением наддува или механического, или комбинированного.

Второй путь — переход на… двухтактный цикл! Теоретически он может обеспечить лучшие показатели, и поэтому наследники смешных моторчиков DKW крутятся теперь на испытательных стендах Ford и Jaguar. Опять-таки вооруженные наддувом…

Третье направление — применение наряду с непосредственным впрыском различных схем наддува для обеспечения работы бензиновых двигателей на сверхобедненных смесях. Одни предлагают для этого комбинацию отключаемого приводного нагнетателя для малых оборотов и турбонаддува для средних и высоких. Ну а некоторые продолжают работать над еше одним типом агрегата наддува — волновым обменником давления

Сотргех, сочетающим достоинства всех традиционных видов нагнетателей, но исключительно сложным в разработке и производстве.

Идет совершенствование и старого доброго турбонаддува. Благодаря применению керамики и спецпластмасс снижается масса и момент инерции ротора, подшипники на газовой смазке и новые уплотнения позволят снизить потери на трение…

Так что мы стоим на пороге новых значительных изменений в конструкции двигателей — и Авторевю, несомненно. будет уделять внимание любым интересным новшествам. Жаль, что Россия в этой гонке — безнадежный аутсайдер.

Хотя наши отечественные разработки, пожалуй, могли бы составить конкуренцию «потрохам» концепт-каров именитых фирм. Приятно, что лаборатория турбонаддува НАМИ на голом энтузиазме продолжает научный поиск и практические разработки. Например, сделан и «обкатан» агрегат турбонаддува для «классических» двигателей ВАЗ, готовится турбонагнетатель для «восьмых» моторов. Позже мы о них расскажем подробнее. Кстати, тем бедолагам, кто мучается с неисправным турбонаддувом иномарок, здесь постараются помочь…

А. АЗБЕЛЬ Л. ГОЛОВАНОВ



focusello.ru
