смотреть больше фото

31 р.

• Производитель: Sturm!

• Модель: Mm1204
• Тип товара: Мультиметр
• ID:2324495

Где купитьКупить в кредит

{{message}}

{{message}}

Рейтинг:

(5/5)

Отзывы (1) Оставить отзыв

Описание Видео обзоры (3) Характеристики (32) Сравнить цены (4) Яндекс. Маркет Отзывы (1)

Видео Обзоры (3)

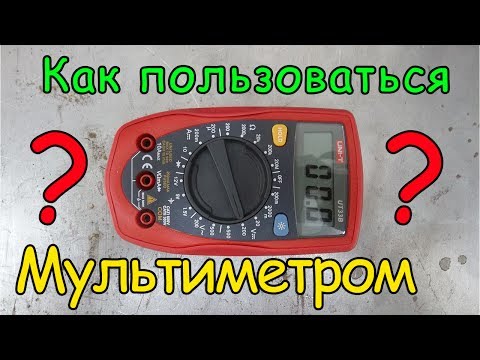

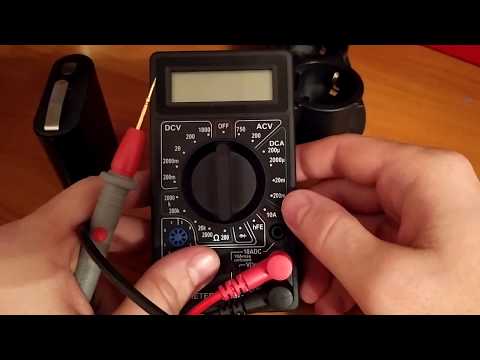

Как пользоваться мультиметром

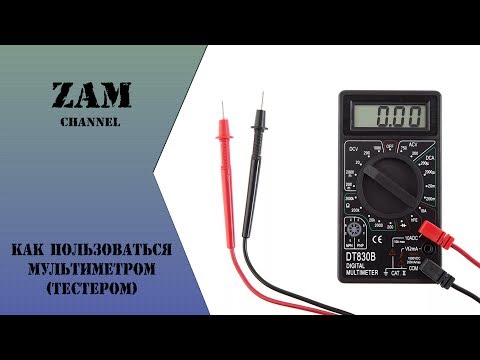

Тестер Sturm mm1204

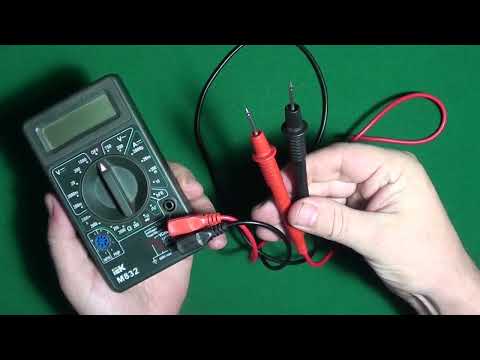

Мультиметр. Как пользоваться мультиметром.

Сравнить цены (4)

Цена от 31 р. до 31 р. в 4 магазинах

Магазин	Цена	Наличие
21vek BY	Быстрая доставка. Мы доставляем товар по всей Беларуси в удобное для вас время Кэшбэк в 21vek BY до 3.5%	✔ 01.02.2023
СберМегаМаркет
AliExpress	AliExpress – один из крупнейших мировых маркетплейсов, предлагающий клиентам самые низкие цены

Яндекс. Маркет

Купить в кредит (0)

Компания	Предложение

Описание

Универсальный мультиметр позволяет выполнять измерение постоянного и переменного напряжения, постоянного тока, сопротивления.

Кроме того позволяет осуществлять прозвонку и оценивать работоспособность диодов и биполярных транзисторов.

Имеет компактные размеры, интуитивно понятное управление.

Поставляется в блистере с комплектом изолированных щупов.

~ ~ ~

Смотри характеристики.

Характеристики (32)

Параметр	Значение
Тип	мультиметр
Класс	проф.
Дисплей	цифровой
Измерение напряжения (постоянного/переменного)	есть
Измерение сопротивления	да
Измерение постоянного тока	есть
Измерение переменного тока	есть
Измеряемые параметры	сила тока
Измеряемое напряжение переменного тока	200;750
Измеряемое напряжение постоянного тока	0. 2;1000
Измеряемое сопротивление	200;2000000
Измеряемая сила постоянного тока	0.002;10
Комплектация	элемент питания
Измерение силы переменного тока	да
Измерение пост./перем. напряжения	да
Измерение силы постоянного тока	да
Измерение частоты	нет
Измерение емкости	нет
Измерение температуры	нет
Поверка	нет
Внесен в госреестр	нет
Проверка батарей	нет
Постоянное напряжение	0.2-1000
Переменное напряжение	200-750
Постоянный ток	0-10
Сопротивление	0.2-2
Индикация перегрузки	есть
Индикация разряда батареи	есть
Индикация полярности	есть
Диод-тест	есть
Тип инструмента	мультиметр
Тип отображения	цифровой

Отзывы (1)

Зарегистрируйтесь и получайте бонусы за покупки!

Пожалуйста подождите. .

{{message}}

Ошибка! Повторите попытку позднее.

Подписаться на новинки, скидки и интересные предложения

Нажимая кнопку «Готово», я даю своё согласие cmp24.by на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», для целей регистрации на сайте, а также для целей и на условиях представленных в политике конфиденциальности.

Похожие товары

Все Мультиметр Sturm! »

• Главная »
• Каталог »
• Инструменты, сантехника, все для сада »
• org/ListItem»>Измерительные инструменты

© 2023 Все права защищены ⬆ ❤ закладки (0) ✔ сравнение (0)

подписаться на реальные скидки

30 ms

Как пользоваться мультиметром | Новостной движок

El мультиметро, полимер o тестер Это очень полезный инструмент для многих автомехаников. Если не вдаваться в подробности, то это то, что используется, чтобы узнать, в хорошем ли состоянии аккумулятор или получает ли тот или иной элемент автомобиля ток.

В Actualidad Motor вы найдете большое количество руководств по стилю «сделай сам». Поэтому здесь мы также объясняем как пользоваться мультиметром, так как вам будет полезно немного углубиться в любая проверка или ремонт что ты хочешь делать

Индекс

• 1 Видео о том, как пользоваться мультиметром
• 2 Проверить автомобильный аккумулятор
• 3 Как пользоваться мультиметром для измерения напряжения (В)
• 4 Как использовать мультиметр для измерения интенсивности (A)
• 5 Как использовать мультиметр для измерения сопротивления (Ом)
• 6 Как использовать мультиметр для измерения непрерывности
• 7 Как пользоваться цифровыми и аналоговыми мультиметрами
• 8 Как узнать, какой номер выбрать
• 9 Мультиметры с зажимом типа «крокодил» или измерительные провода

Видео о том, как пользоваться мультиметром

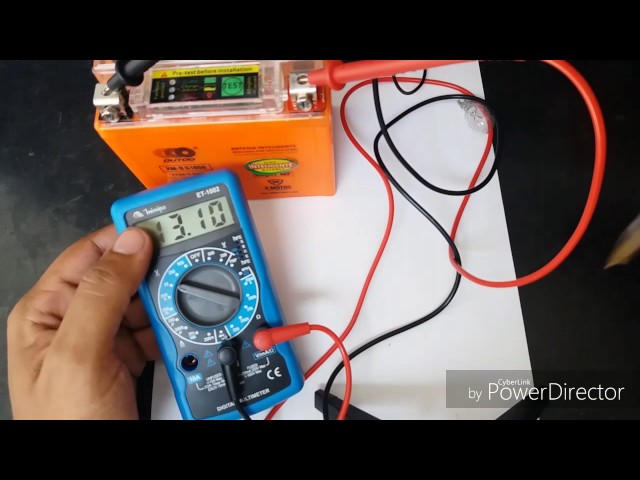

Проверить автомобильный аккумулятор

Начнем с рассмотрения очень частой операции, связанной либо с тем, что батарея приближается к конец срока службы или длительное время с остановленным автомобилем. Аккумулятор разряжается постепенно, без Генератор есть шанс загрузить его снова.

Поскольку свинцово-кислотные аккумуляторы очень плохо разряжаются почти полностью, они могут стать непригодными для использования. В следующем видео вы можете увидеть, как проверить аккумулятор мультиметром:

Как видите, это очень простые и безопасные шаги, если вы неукоснительно им следуете. Речь идет об измерении напряжения батареи, когда она была должным образом заряжена. Поэтому также объясняется, как проверить генератор непосредственно перед этим. Это исключает, что проблема в том, что он не способен заряжать аккумулятор.

Подпишитесь на наш Youtube-канал

Также мы письменно рассказываем, как проверить это самостоятельно мультиметром. Это очень дешевое устройство и шаги, которым нужно следовать, очень просты:

1. Первое, что вам нужно сделать, это подготовить мультиметр для этой конкретной операции:
   •  Выберите диапазон измерения в 20 В постоянного тока. На мультиметрах этот тип тока обычно обозначается буквой V, за которой следует длинная черта с пунктирной линией под ней. Также с буквами DCV, что означает напряжение постоянного тока.
   •  Вы увидите, что мультиметр имеет несколько разъемов, куда вставляются кабели. Для проверки автомобильного аккумулятора необходимо поставить кабель негр в общей дыре(COM) И красный провод в отверстие для вольт (V). В нашем вольтметре указано VOHz, то есть тот, который используется для измерения напряжения, сопротивления или тока. Хотя их можно сгруппировать и по другим признакам. Для вас важно то, что вы поставили В.
2. Теперь пришло время подготовить автомобиль, потому что аккумулятор должен быть заряжен, чтобы увидеть его реальное состояние. В противном случае может показаться, что он испорчен, когда он разряжен лишь частично. Для этого вам придется объехать с автомобилем около 20 минут. Чтобы быть в безопасности, лучшее, что вы можете сделать, это довести постоянную скорость до 2.000 или 2.500 об/мин.
3. Что-то, что многие люди склонны забывать, это то, что вы должны разрядите аккумулятор немного перед измерением. Вы можете подождать около часа, но если вы не хотите так долго, достаточно включить свет на минуту или две при выключенном двигателе. Это исключает ошибочные результаты теста, который вы собираетесь делать дальше.
4. Выключите любое устройство которые вы включили в автомобиле на предыдущем шаге. Откройте капот и найдите аккумулятор.
5. Теперь пришло время начать пользоваться мультиметром. положить зажимы типа «крокодил» или измерительные провода, соприкасающиеся с клеммами аккумулятора. Как всегда, соблюдая полярность: черный — это минус, и он должен подключаться к отрицательной клемме, а красный, то есть положительный, должен подключаться к положительной клемме аккумулятора. Предупреждение: убедитесь, что они полностью касаются металла. Если есть грязь или клеммы сульфатированы, измерение может быть неточным.
6. На экране вольтметра появится значение, которое поможет вам узнать состояние батареи:

• Если батарея находится в хорошее состояние, должен выйти между 12В и 13В. Хотя он будет в идеальном состоянии только если будет ближе к 13 В.
• когда все закончится потеря работоспособностичисло будет очень близко к 12В.
• да отметка менее 12В, состояние батареи уже начинает плохой.
• В том случае, если уже приближается к 10 В, это означает, что батарея в очень плохие условия и, скорее всего, вам придется его изменить.

Если вы хотите углубиться в тему, вы можете взглянуть на следующую статью:

Теме статьи:

Как проверить автомобильный аккумулятор и генератор

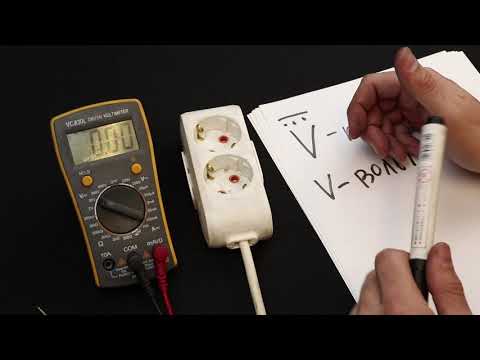

Как пользоваться мультиметром для измерения напряжения (В)

Правда в том, что мультиметр используется не только для проверки состояния батареи. Это также ключ к обнаружению неисправностей, если они связаны с электричеством. Измерение напряжения электрического тока производится, например, при Указатель уровня топлива не работает, когда рог сломан или даже в проблемах, влияющих на работу двигателя, таких как Датчик массового расхода воздуха измеряет неправильно.

Для измерения текущего напряжения мультиметром необходимо выполните несколько шагов очень похоже на проверку батареи.

1. Настройте тестер правильно. То есть надо учитывать, работает он с постоянным или переменным током и какое напряжение ожидается. Если вы собираетесь измерять, например, ток, поступающий на автомобильный гудок, нормально, если это постоянный ток и 12 В. Поэтому вы должны настроить его в положении 20 В области, отмеченной буквой V, за которой следует длинной линией с другим миганием внизу (или DCV). Если вы собираетесь измерять переменный ток, который питает, например, систему освещения, вы должны поместить мультиметр в область, отмеченную буквой V∼. Хотя это также может быть обозначено аббревиатурой ACV, что расшифровывается как напряжение переменного тока.
2. Затем необходимо разместить клеммы, наконечники или зажимы. мультиметра таким образом, чтобы они касались проводов, на которых должен быть ток. Например, провода, ведущие к автомобильному гудку, или контакты на патроне лампочки (проблемы с фарами).
   Всегда соблюдайте положительную и отрицательную полярность, хотя во многих случаях вы найдете только положительный кабель, а отрицательный или нейтральный — это листовой металл автомобиля.
   В случае, если он нуждается в активации, не забудьте включить указанное устройство. Например, нажмите кнопку звукового сигнала, чтобы увидеть, есть ли напряжение.
3. Как только это будет сделано, вы сможете увидеть, получает ли он электричество или нет. к рассматриваемому элементу автомобиля, потому что на экране появится значение. Кроме того, поскольку вы используете мультиметр, вы сможете узнать силу тока, который достигает его. Если он меньше или больше указанного, вы уже знаете, почему указанное устройство работает некорректно.

Как использовать мультиметр для измерения интенсивности (A)

Как следует из названия, мультиметр можно использовать для измерения различных электрических величин. Другими словами, помимо того, что он является вольтметром (предыдущий случай), он также может работать как амперметр для измерения силы тока. Это делается, например, для проверки наличия у автомобиля аномального потребления электроэнергии. Для измерения интенсивности шаги несколько отличаются:

1. Настройте мультиметр. Выберите постоянный или переменный ток и ожидаемую силу тока (А). Если вы собираетесь измерять, например, аномальное потребление электроэнергии аккумуляторной батареей при выключенном автомобиле, то это постоянный ток и 10 А (Ампер). В зависимости от мультиметра это значение может быть 20 А, 30 А, 40 А и т.д. 5 А или меньше может быть слишком мало. Черный кабель идет к COM-порту, а красный кабель должен идти к порту мультиметра, который показывает это значение. Недостаточно просто выбрать соответствующий режим на экране или колесе выбора. Например, в мультиметре на изображении выше это будет тот, который говорит 10 А.
2. Затем необходимо разместить клеммы, наконечники или зажимы. мультиметра таким образом, чтобы они касались проводов, на которых должен быть ток. Однако, в отличие от напряжения (В), для тока (А) необходимо разомкнуть цепь, чтобы получить правильное значение. Например, в том же примере проверки потребления электроэнергии вы должны отсоединить отрицательный кабель от автомобильного аккумулятора и надеть зажим или наконечник на клемму, а другой — на свободный кабель.
   Это заставляет ток проходить через мультиметр, чтобы он мог хорошо измерять.
3. Как только это будет сделано, вы сможете увидеть, сколько силы тока проходит для указанной электрической цепи. В следующий видео Мы покажем вам, как проверить ненормальное потребление электроэнергии, чтобы у вас хороший пример того, как использовать мультиметр для измерения силы тока:

Как использовать мультиметр для измерения сопротивления (Ом)

Измерение сопротивления также является элементом Полезно для ремонта автомобиля после поломки или других электромонтажных работ.. Хорошим примером этого является проверка бобина де энсендидо. Его сопротивление обычно колеблется от 3 до 5 Ом для систем зажигания с прерывателем и от 0,3 до 1 Ом для электронных катушек зажигания. Значения вне этих диапазонов будут указывать на неисправность.

Шаги по использованию мультиметра для измерить электрическое сопротивление являются:

1. Как всегда, вы должны настроить мультиметр для выполняемой вами операции. В данном конкретном случае необходимо выбрать одно из значений в зона сопротивления, что обозначается заглавной греческой буквой омега (Ω). Каждая операция будет иметь соответствующее значение, но вернемся к примеру с проверкой катушки: вы должны выбрать 200 Ом. Как мы уже говорили вам ранее, значения, которые они вам дадут, очень низкие, и вы должны выбрать наименьший диапазон.
2. поместите провод черный в общем соединении (COM) который тоже черный и кабель красный в котором он ставит VOHz (роха).
3. После того, как сделано, Вы должны поместить зажимы или тестовые провода мультиметра, где это требуется: выводы, соответствующие выводы катушки и т. д.
4. В тот момент даст вам электрическое сопротивление проводников, несущих заряд. Поэтому, где бы вы их ни разместили, это даст вам значение, которое должно находиться в допустимых пределах. Например, от 0,3 до 1 Ом от катушки зажигания, или если вы измеряете сопротивление жгута проводов, оно должно быть около 0,01 Ом.

Как использовать мультиметр для измерения непрерывности

Эта функция мультиметра очень полезна для обнаружения предохранители литые, нарезанные катушки, плавленые нагреватели, так далее. Короче говоря, это измерение, позволяющее узнать, прерваны ли соединения электрической цепи. Важное замечание: никогда не используйте его в цепях под напряжением, потому что вы можете повредить мультиметр. То есть никогда в батареях, генераторах, заряженных конденсаторах, проводке, где есть напряжение и т. п.

Чтобы проверить непрерывность, вам просто нужно следовать следующие шаги:

• Правильная настройка мультиметра: выбирает функцию непрерывности, которая обычно обозначается символом динамика или стрелкой с вертикальной чертой на конце.
• поместите провод черный в общем соединении (COM) и провод красный в связи VOHz.
• Убедитесь, что что вы не собираетесь выполнять этот тест на чем-либо, что находится под напряжением.
• Поместите зажимы или наконечники в контакт с цепью, металлические вкладки или любой терминал, на котором вы хотите провести тест. Если есть непрерывность, прозвучит звуковой сигнал, если нет, счетчик будет молчать. уведомление: если сопротивление высокое (выше 30 Ом) тоже не подаст звуковой сигнал.

В следующий видео вы можете увидеть, как мультиметр реагирует, когда он обнаруживает непрерывность и когда он не обнаруживает ее или сопротивление слишком велико:

Как пользоваться цифровыми и аналоговыми мультиметрами

Как вы, возможно, заметили, как при проверке состояния батареи, так и в других вопросах, связанных с током, мы упомянули мультиметр экран. Что это значит? Интернет. В них вы просто выбираете режим, который хотите выбрать, и появляются цифры, указывающие на соответствующее значение.

Вы увидите, что в большинстве этих мультиметров, мультиметров или тестеров выбор осуществляется с помощью поворотная ручка. Однако это не всегда так просто. Есть такие, в которых нужно войти в меню конфигурации или Режим и выбрать каждый из параметров. В любом случае дополнительные сложности минимальны и вы без проблем справитесь с ними, следуя инструкции. Важно то, что вы знаете, для чего предназначена каждая опция.

В случае аналоговые мультиметры, выбор всегда будет с поворотная ручка. Его маленькая особенность в том, что он имеет только один игла, которая отмечает определенный уровень и куча разных весов за ним. Чтобы избежать ошибок, убедитесь, что вы всегда смотрите на правильную шкалу. Иными словами, если вы проверяете сопротивление, обозначенное греческой буквой Ω в диапазоне 200, не запутайтесь и посмотрите на напряжение (V).

Как узнать, какой номер выбрать

Зная, как выбрать напряжение, сопротивление, ампер, непрерывность и т. д., вы сделали половину работы. Однако вы также должны знать, какое значение выбрать из этих вариантов. Ответ наименьшее число, превышающее ожидаемое значение. Например: если мы ожидаем около 12 В от батареи, мы должны выбрать 20 В, что является наименьшим вариантом, превышающим 12 В.

Если мы выберем вариант, который ниже ожидаемого значения, мультиметр не будет отображать данные на экране. Например, если мы выбираем 200 В на поворотной ручке или на экране, но собираемся измерять в бытовой вилке на 240 В, мультиметр не сможет измерить то, что мы ему подаем.

Если мы выберем вариант слишком большой для того, что мы собираемся измерить, мультиметр будет плохо измерять или даже не будет предлагать данные, в зависимости от того, что мы выбрали.

Теме статьи:

Как зарядить автомобильный аккумулятор: зарядное, ремонтное или стартерное

Мультиметры с зажимом типа «крокодил» или измерительные провода

Если ваш мультиметр имеет обе опции, тем лучше.. Las пинцет больше подходят для таких проверок, как автомобильный аккумулятор, просто для удобства, что они остаются фиксированными. Хотя вы также можете использовать типовые тестовые провода, которые имеют некоторые острые металлические шипы. Единственная разница будет заключаться в том, что вам придется поддерживать мультиметр где-то в моторном отсеке и обеими руками прикасаться этими наконечниками к клеммам.

Вы должны выбрать подходящий мультиметр в соответствии с проверками, которые вы собираетесь делать с автомобилем. Если чек находится в очень узком месте, например, в слоте реле, пинцет вам не поможет, потому что он не подходит. Для этих операций есть тестовые кабели, для которых есть даже кончики разной толщины.

Изображения 1, 3, 5 и 6 — Гарет Халфакри, Пол Шульц, Себастьян Влошек, Артур Беккер Симойнс

Видеомультиметр

| Оптоверность

Для анализа производительности воспроизведения видео

Видеомультиметр OptoFidelity

Видеомультиметр OptoFidelity — это профессиональное комплексное решение для ненавязчивых измерений, обеспечивающее правильное и объективное воспроизведение видео. Вы можете измерить воспроизведение мобильного устройства, планшета или любого мультимедийного устройства. Это особенно подходящий инструмент для проверки дизайна НИОКР, использования в испытательных лабораториях и полевых приложений. Он быстро дает надежные и воспроизводимые результаты при измерении производительности воспроизведения видео со стандартным подключением USB. Вы можете перенести все данные в собственное тестовое программное обеспечение и проектную базу данных для полного анализа. Кроме того, вы можете сохранить результаты измерений и загрузить их на свой компьютер. Вы можете автоматизировать измерения с помощью опции API в рамках непрерывной интеграции. Также возможно измерение производительности двух дисплеев, сквозных видеовызовов и захваченного видео.

Кроме того, видеомультиметр OptoFidelity предоставляет результаты MOS (средняя оценка мнений) – четкий, общий числовой и легко сопоставимый показатель воспринимаемого качества с точки зрения пользователя.

ПРЕИМУЩЕСТВА

Поддержка всех типичных технологий отображения: Видеомультиметр является хорошим инструментом для сравнения различных устройств и технологий.

Правильные измерения (рывки, дрожание, пропущенные кадры, синхронизация аудио/видео (A/V)) непосредственно с дисплея: объективные результаты испытаний, отражающие то, как конечный пользователь воспримет видео.

Показатели результатов MOS (средняя оценка мнений).

Стандартная схема измерения: воспроизводимые и надежные результаты испытаний.

Работает независимо от настроек яркости подсветки.

Индивидуальная интеграция в систему заказчика.

Измерения также можно автоматизировать с помощью опции API.

Генератор тестовых видео OptoFidelity.

Варианты использования видеомультиметра OptoFidelity

Частота кадров и измерение с помощью MOS (средняя оценка мнений) | Задержка видоискателя камеры | Кодирование/декодирование материалов | Производительность потокового видео | Сквозная производительность видео/голосовых вызовов|Синхронизация губ | Производительность захваченного видео | Потоковая передача мультимедиа | 3D-рендеринг игр | Отображение разрывов | Отображение зеркального отображения | Производительность в виртуальной реальности

Производительность воспроизведения видео

Мы все знаем, что смотреть видео, когда оно плохо воспроизводится, неинтересно. Качество воспроизведения видео является важным фактором для общего удобства использования смарт-устройств, поскольку большинство людей используют мобильные телефоны для просмотра видео. Производительность воспроизведения видео состоит из следующих измеряемых параметров:

• Скорость воспроизведения видео
• Разница в скорости воспроизведения видео
• Пропущенные кадры при воспроизведении
• Приостановка дерганий во время воспроизведения
• Артефакты качества в видеоизображении
• Синхронизация аудио/видео (синхронизация губ)



Как пользоваться цифровым и аналоговым мультиметром (сделай сам)

Обновлено: 19 мая 2021 г.

С помощью этого полезного инструмента проверяйте аккумуляторы, электрические цепи, сломанные приборы и многое другое.

Следующий проект›

jcm32/Shutterstock

Мы покажем вам, как использовать этот монструозный инструмент для устранения неполадок практически любого типа электропроводки или электроприборов. Как только вы поймете, как он работает, вы сможете использовать его для проверки аккумуляторов (в том числе аккумуляторов для инструментов), обесточенных электрических цепей и даже вашей автоматической спринклерной системы. В этой статье объясняется все, что вам нужно знать.

Эксперты DIY журнала The Family Handyman Magazine

Время

Час или меньше

Сложность

Новичок

Стоимость

Менее 20 долларов США

Как пользоваться мультиметром

Фото 1. Проверка батарей

Проверка срока службы батарей с помощью мультиметра или вольтметра. Мультиметры аналогового типа используют иглу и печатные шкалы для отображения результатов различных электрических тестов.
Настройка функции: напряжение постоянного тока
Настройка шкалы: 12 вольт
Тестовые щупы: Соблюдайте полярность («+» к «+» и «-» к «-») тестовых щупов и батареи.
Хорошие показания: 6 вольт (первоначальный номинал этой батареи)
Плохие показания: Батареи с показаниями напряжения на 20 процентов ниже их исходного номинального значения должны быть заменены.

Что такое мультиметр и как им пользоваться

Мультиметр — это черный ящик с электронной схемой, который позволяет устранять неполадки практически любого типа электропроводки или устройства. Как вы используете мультиметр? Вы просто выбираете нужную функцию и шкалу, прикасаетесь двумя тестовыми проводами к рассматриваемому проводу или устройству и проверяете показания счетчика. В зависимости от настройки мультиметр покажет, есть ли у вас нарушенное соединение, отсутствие питания, плохой контакт, неисправные детали и многое другое.

Со всеми своими цифрами, шкалами и переключателями мультиметр (также известный как вольтомметр или ВОМ) может быть довольно пугающим. Тем не менее, его стоит изучить, он относительно недорог и должен быть в наборе инструментов любого, кто хочет проводить диагностику проводки и ремонт бытовой техники. Здесь мы познакомим вас с основами и покажем шесть быстрых и практических тестов, которые вы можете безопасно использовать уже сегодня.

Ваш вольтметр может быстро себя окупить, просто проанализировав, годны ли еще десятки батареек, пожираемых игрушками и электронными устройствами (Фото 1). Но использовать эти инструменты только для проверки батарей — все равно, что запрягать ломовую лошадь, чтобы тянуть роликовые коньки. Изучите выборку других возможных вариантов использования, как показано на фотографиях 2–6.

Термины мультиметра

Электричество трудно представить себе, поэтому я всегда представлял его как реку. В реке есть определенный объем воды (похожий на электрический ток или амперы), текущий с определенной потенциальной силой (например, с напряжением), которая сталкивается с препятствиями по мере своего течения (сопротивление измеряется в омах). Держите в уме эту общую картину, а затем добавьте следующие ключевые понятия как об электричестве, так и о VOM:

• Напряжение переменного тока (AC): тип электричества, питающего ваш дом.
• Напряжение постоянного тока (DC): Тип, используемый в автомобильных и бытовых батареях.
• Сопротивление (измеряется в омах): чем ниже значение, тем легче электрический ток (измеряется в амперах) протекает через материал цепи.
• Разомкнутая цепь означает проблему: высокое сопротивление из-за разорванного соединения, неисправной детали или выключенного переключателя. Там нет полного пути цепи, и ток не будет течь.
• Замкнутая цепь — это хорошо: это означает, что присутствует минимальное сопротивление, потому что соединение или часть работают. Примечание: Проверьте пути в проводке или тестируемом устройстве на наличие случайных незакрепленных проводов, которые касаются тестируемой цепи. Иногда разорванное соединение («короткое замыкание») может выглядеть как замкнутая цепь. Короткое замыкание может навредить вам, разрушить оборудование и вызвать пожар.
• Проверка непрерывности определяет, существует ли обрыв, короткое замыкание или замкнутая цепь в приборе, электрическом или электронном устройстве, и это обычное использование для мультиметров.
• На VOM бесконечность означает разомкнутую цепь. На аналоговом мультиметре бесконечность отображается как непоколебимая стрелка, которая не сдвинется с 9.0140 крайний левый боковой на дисплее. На цифровом мультиметре бесконечность показывает «0,L».
• На VOM «ноль» означает, что обнаружена замкнутая цепь. Стрелка дисплея перемещается в крайнюю правую сторону аналоговой шкалы; «ноль» читается как «0,00» на цифровом VOM.
• Выбор правильного диапазона очень важен и относится к установке функционального переключателя на мультиметре на значение напряжения или силы тока, превышающее максимальное значение, которое вы ожидаете проверить. Цифровые мультиметры имеют отличную функцию автоматического выбора диапазона, которая автоматически выбирает самый широкий возможный диапазон, когда вы устанавливаете функциональный переключатель для сопротивления, тока и напряжения (переменного или постоянного тока). Автоматический выбор диапазона обеспечивает максимально безопасную возможность тестирования каждый раз, когда вы переключаетесь, скажем, с измерения сопротивления на показания напряжения.

Безопасность превыше всего

VOM — это инструменты, которых следует избегать импульсивным и глупым людям. Когда дело доходит до электричества, небольшие знания опасны.

Когда я получил свой первый мультиметр, я был так взволнован, чтобы начать его использовать, что я бросил быстрый взгляд на руководство пользователя, а затем начал втыкать щупы мультиметра в ближайшие электроприборы и настенные розетки, чтобы посмотреть, на что способен тестер. Я поджарил этот ВОМ. Со следующим мультиметром я был более прилежен и осторожен. Даже сейчас есть еще некоторые ремонты, которые я доверяю электрикам и ремонтникам — с их ВОМ

Использование ВОМ

Фото 2: Проверка сломанного удлинителя

Проверьте наличие обрыва провода или плохого штекерного соединения в удлинительном шнуре, согнув шнур по всей длине.
Настройка функции: Ом.
Настройка масштаба: автоматический выбор диапазона.
Тестовые щупы: соедините штыри на одном конце шнура с помощью перемычки, создав замкнутую цепь. Вставьте тестовые щупы в другой конец, чтобы замкнуть цепь, а затем включите мультиметр. Не забудьте провести второй тест, чтобы проверить защитный заземляющий провод.
Хорошее показание: Показание «0,00» будет означать «ноль» — замкнутая цепь.
Плохое чтение: это «0.L.» показание указывает на «бесконечность» — разомкнутая цепь. Этот шнур имеет оборванный провод или плохое соединение.

Фото 3: Как проверить выключатель света

Проверьте, неисправен ли этот настенный выключатель. Во-первых, отключите питание главного электрического щита. Затем отсоедините один клеммный провод, чтобы не измерять всю цепь, к которой подключен переключатель, и включите переключатель, чтобы проверить наличие короткого замыкания внутри переключателя.
Настройка функции: Ом (непрерывность).
Настройка масштаба: «X-1».
Тестовые щупы: прочно удерживайте их на клеммах. Не обязательно соблюдать полярность.
Хорошее показание: «Нулевое» показание указывает на замкнутую цепь, исправный переключатель.
Плохое показание: стрелка показывает «бесконечность» — обрыв цепи. Настенный выключатель плохой.

Показания мультиметра

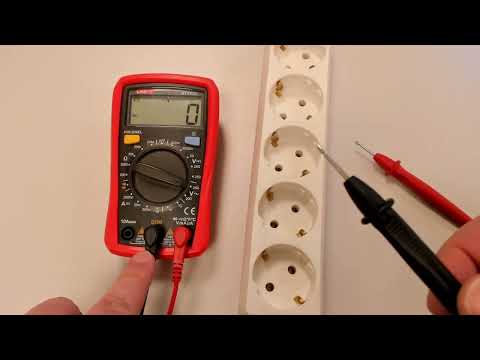

Оба типа мультиметров (цифровые и аналоговые VOM) требуют, чтобы вы решили, что измерять в первую очередь: сопротивление, напряжение или ток. Затем выберите диапазон, который вы будете тестировать. Например: на аналоговом мультиметре, если вы должны проверить напряжение переменного тока в настенной розетке на 120 вольт, но установить функциональный переключатель только на 30 вольт переменного тока, вы перегрузите и повредите мультиметр. Вместо этого выберите настройку выше 120 вольт переменного тока.

VOM поставляются с двумя цветными тестовыми щупами, которые подключаются к разъемам в измерителе. Зонды имеют электрически изолированные рукоятки с металлическими наконечниками. Как правило, красный щуп подключается к разъему «+» измерителя, а черный щуп подключается к разъему «-». Когда испытательные щупы контактируют с цепью, результаты отображаются на ЖК-дисплее или шкале аналогового измерителя.

Тест на напряжение и силу тока использует электричество, присутствующее в цепи под напряжением, для питания счетчика. Для проверки сопротивления (Ом) и непрерывности батареи внутри VOM пропускают слабый ток через проверяемую цепь, чтобы получить показания. Мы предлагаем вам воздержаться от испытаний цепей под напряжением до тех пор, пока вы не освоите использование VOM в тестах сопротивления и непрерывности, которые мы показываем.

ВНИМАНИЕ!

Перед проведением измерения сопротивления избегайте возможных травм и повреждения мультиметра, отключив питание приборов и цепей.

Цифровой мультиметр Verses Analog VOMs

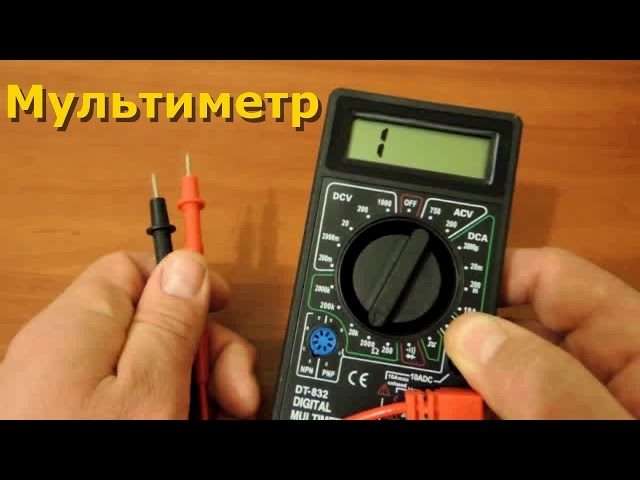

Для ремонта бытовой техники и электроники купите цифровой, а не аналоговый мультиметр. Изучение того, как использовать цифровой мультиметр, намного проще для чтения, и вы можете легче изменять его функции. Цифровые мультиметры (Фото 2) имеют ЖК-дисплей и выполняют проверку непрерывности. Некоторые цифровые мультиметры также имеют автоматический выбор диапазона и защиту от перегрузки, а также другие преимущества, которых нет у аналоговых мультиметров.

Аналоговые мультиметры имеют несколько шкал на циферблате (фото 1), подвижную стрелку и множество ручных настроек на функциональном переключателе. Сложно определить правильную шкалу для чтения на циферблате, к тому же вам иногда приходится умножать показания на 10 или 100, чтобы получить окончательное значение. В зависимости от функций (убедитесь, что он может выполнять тестирование непрерывности).

Для более удобного просмотра без помощи рук выберите мультиметр с подставкой, на которой его можно будет поставить или повесить на стену. Если мультиметр не оснащен перемычками или зажимами типа «крокодил», купите их.

Зажимы типа «крокодил» часто используются для надежного захвата проводов или контактов для безопасного и точного считывания без помощи рук. Оба типа мультиметров и эти аксессуары можно приобрести в магазинах электроники, бытовых центрах и хозяйственных магазинах.

Использование передовых методов

Фото 4. Проверка бытовых приборов

Устраните неисправность блендера, который не работает или работает медленно, проверив блок переключателей блендера. ОТКЛЮЧИТЕ блендер от сети, настройте VOM и датчики и нажмите каждый из переключателей скорости блендера.
Настройка функции: Ом (сопротивление).
Настройка масштаба: автоматический выбор диапазона.
Тестовые щупы: прикрепите зажимы типа «крокодил» (обязательный аксессуар) к тестовым щупам, подсоедините зажимы к сетевой вилке и включите VOM.
Хорошее показание: это низкое показание (28,4 Ом) указывает на исправный переключатель. Проверьте спецификацию производителя на наличие «хороших» показаний на вашем блендере.
Плохое чтение: «0.L.» чтение («бесконечность») указывает на то, что переключатель загрязнен или неисправен.

Фото 5: Проверка электрических плит

Проверьте возможно неисправный нагревательный элемент электрической варочной панели.
Настройка функции: Ом (сопротивление).
Настройка масштаба: «X-1».
Тестовые щупы: прикрепите зажимы типа «крокодил» к каждому проводу на нагревательном элементе и включите VOM.
Хорошее показание: это низкое показание (22,5 Ом) указывает на хороший элемент электрической плиты. Проверьте спецификацию производителя на предмет «хороших» показаний элемента вашей печи.
Плохое показание: показание «бесконечность» или сопротивление, превышающее 120 Ом.

Фото 6. Поиск и устранение неисправностей крупной бытовой техники

Определите, почему осушитель не работает, сначала проверив переключатель гигростата на непрерывность. ОТКЛЮЧИТЕ прибор от сети, снимите переднюю панель и отсоедините монтажный кронштейн, удерживающий выключатель. Пометьте и отсоедините два провода переключателя, установите ВОМ и несколько раз медленно поверните переключатель из положения «включено» в положение «выключено».
Настройка функции: Ом (непрерывность).
Настройка масштаба: автоматический выбор диапазона.
Тестовые щупы: прикрепите зажимы типа «крокодил» к плоским штырям переключателя и включите VOM.
Хорошее показание: если гигростат работает, каждый раз, когда переключатель «щелкает», показание должно измениться с «0,L». для «бесконечности» (если переключатель выключен) на «0,00» для «ноля» (если переключатель включен).

• При проверке напряжения постоянного тока или силы тока соблюдайте полярность щупов с клеммами «+» и «-» измеряемого источника постоянного тока. Соответствие полярности не требуется для проверки переменного напряжения или силы тока, а также для измерения непрерывности или сопротивления.
• Для получения наиболее точных показаний плотно прижмите наконечники зонда (не боковые стороны) к контакту. Старайтесь не касаться металлических наконечников пальцами. Ваше тело может действовать как цепь и влиять на показания (и вас ударит!).
• Каждый раз, когда вы выполняете проверку сопротивления с помощью аналогового мультиметра, соедините два щупа и используйте калибровочный диск для «обнуления».
