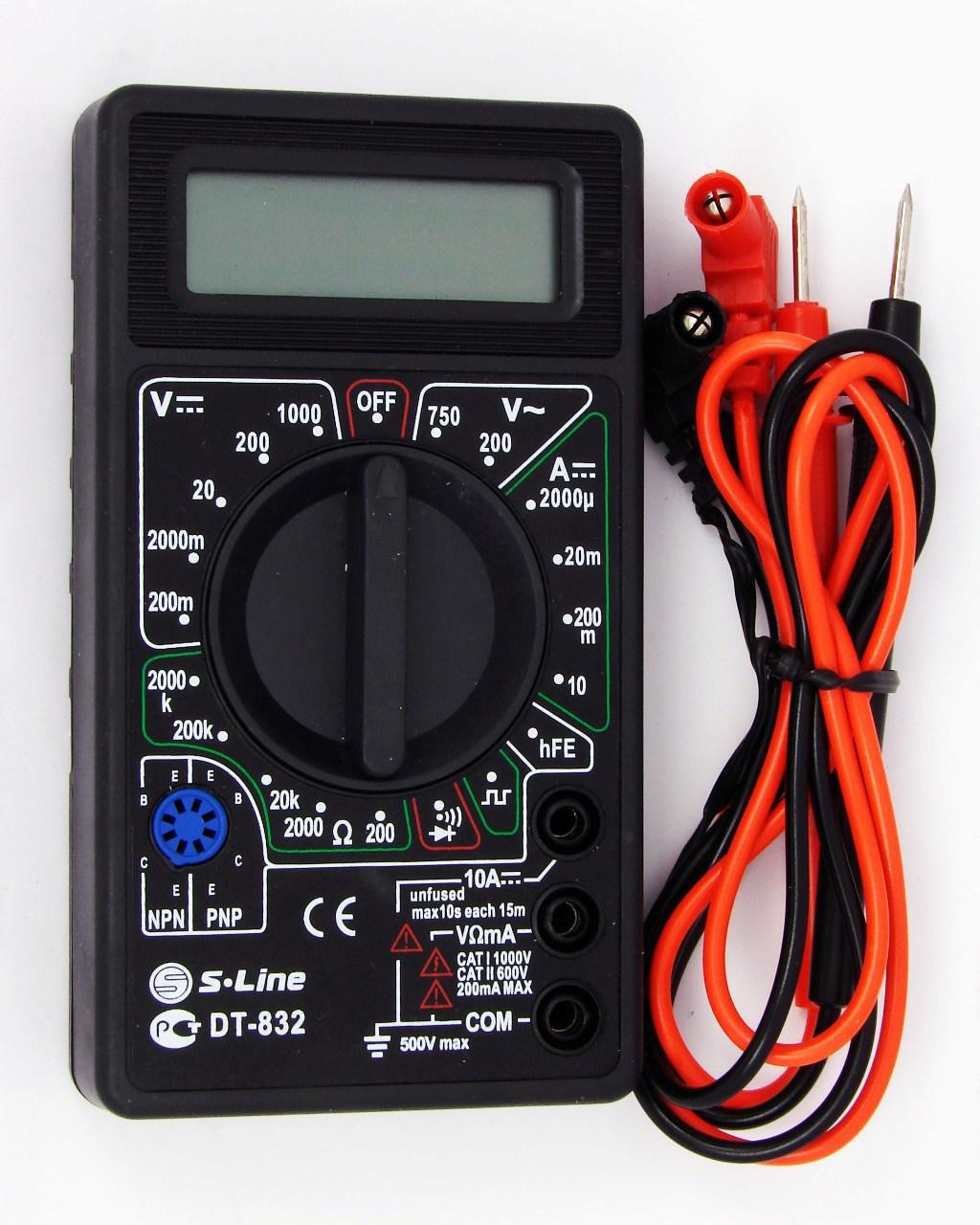

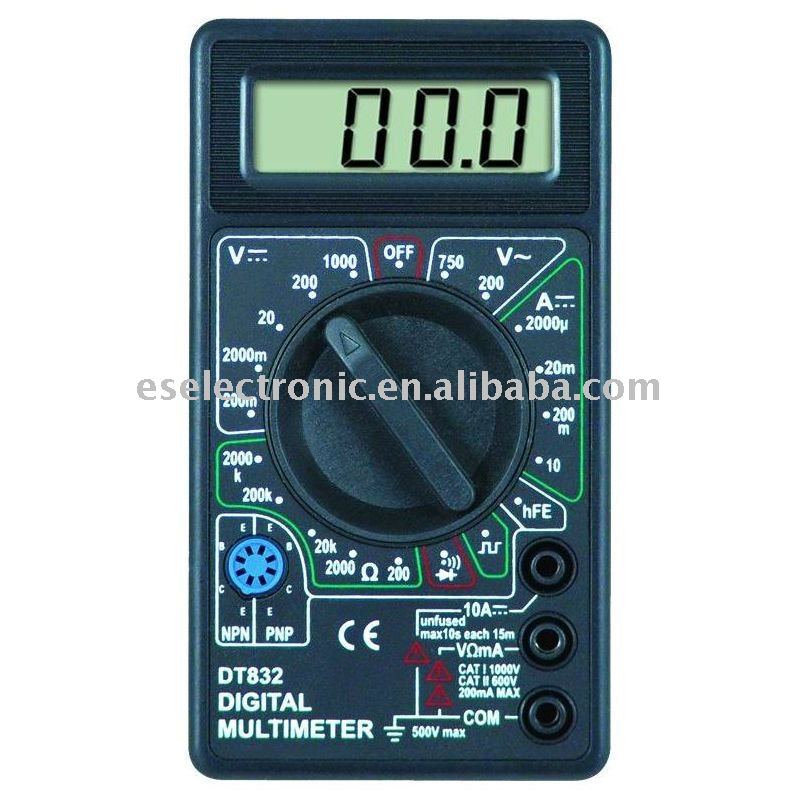

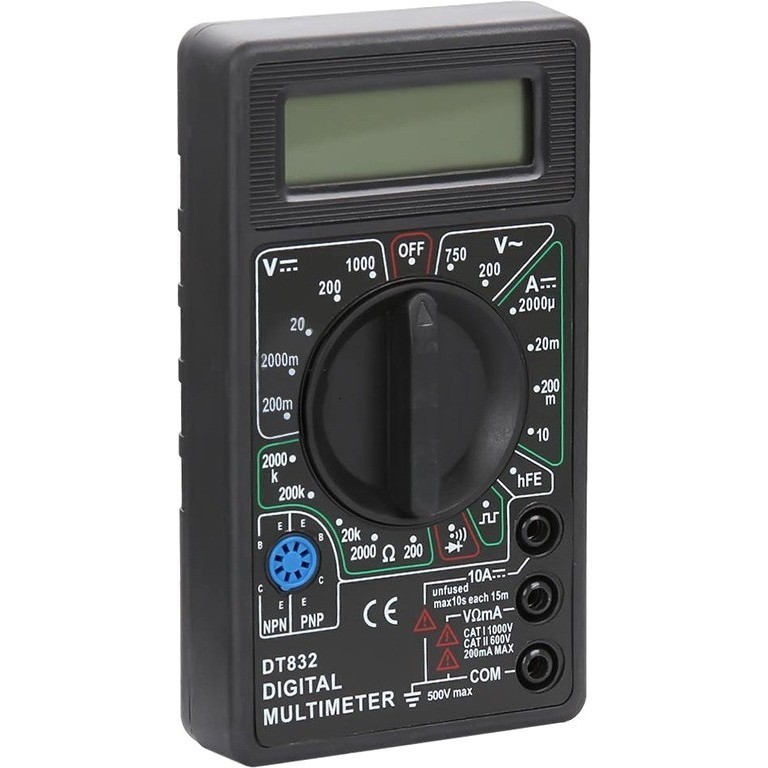

Мультиметр Ресанта DT832 61/10/512 — Мультиметры у официального дилера РЕСАНТА

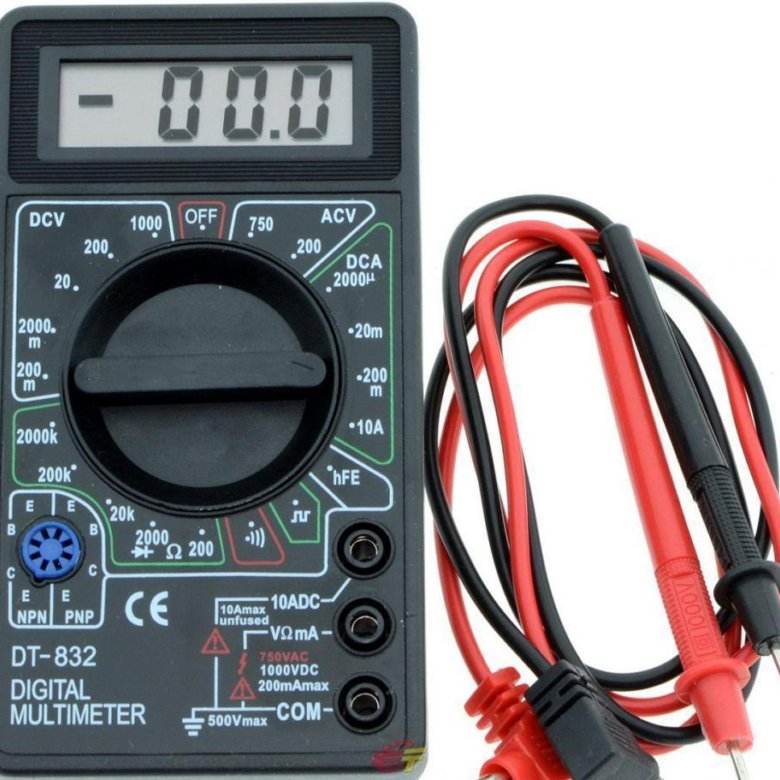

Мультиметр Ресанта DT 832 — это цифровой многофункциональный измерительный прибор, также называемый универсальным тестером. С его помощью можно узнать значения сопротивления, напряжения и силы тока на участке цепи. Кроме того, можно проверить целостность электрической цепи и многие радиодетали, например, транзисторы или диоды. Функционально мультиметр заменяет несколько измерительных устройств: вольтметр, амперметр, омметр. Это очень удобно иметь компактное устройство, способное измерить практически всё.

Это компактный, 3 1/2 — разрядный мультиметр для измерения постоянного и переменного напряжения, постоянного тока, сопротивления, проверки диодов, транзисторов. Метод измерений — АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индикацией перегрузки. Полная защита от перегрузок. Предназначен для применения в полевых условиях, лабораториях, мастерских и домашнем хозяйстве. Прибор оснащен дисплеем, отображающим результат измерений. Комплектуется щупами с проводами.

Особенности:

• Генератор сигнала 5В 50Гц. В этом режиме на выходных щупах прибора, подключенных к гнездам V?mA” and “COM” прибора, появляется сигнал 5В (внутреннее сопротивление 50кОм) 50Гц прямоугольной формы.
• Переключатель режимов работы и пределов.
• Высокая чувствительность — 100мкВ.
• Автоматическая индикация перегрузки — «1».
• Автоматическое определение полярности постоянного тока или напряжения.
• Все пределы защищены от перегрузок.
• Измерение сопротивления от 0,1 Ом до 2 МОм.
• Проверка диодов прямым стабильным током 0.8 мА.
• Измерение h31E транзисторов при Ib=100 мкА.

Преимущества:

• В производстве мультиметра используются надежные специализированные микросхемы, которые обеспечивают стабильную функциональность.
• Защита от проникновения влаги, пыли и механических повреждений.
• Продуманная эргономика и удобство применения прибора делают его комфортным в процессе использования, а результаты замеров — максимально точными.
• Особое внимание уделено электробезопасности и защите входов устройства.

фото обзор, видео — Asutpp

Мультиметр – это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи. Рассмотрим, 3 способа, как пользоваться мультиметром для чайников, чтобы узнать, есть ли ток в локальной электрической сети.

Строение мультиметра

Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:

1. Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
2. Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах — yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
3. Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т. д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
4. Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и — символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным.
   Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
5. Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
6. Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
7. Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Использование мультиметра для измерения сопротивления

Многие не знают, как мультиметром пользоваться для измерения сопротивления, а ведь это его основная функция, которая особенно будет полезна, если нужно провести монтаж электропроводки в квартире или доме.

Обратите внимание на показания счетчика. Если измерительные провода не находятся в контакте с каким-либо предметом, игла указателя или аналоговый измеритель тестера будет отклоняться в левую сторону, при работе с цифровым аппаратом – значение будет «скакать» в большую сторону. Это представляет собой бесконечное количество сопротивления, или «обрыв», но также означает, что нет никакой связи путь между черным и красным зондами.

1. Подключите черный щуп к разъему -COM (рисунок 2)
2. Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве «R» или «P» рядом с ним (рисунок 3)
3. Установите диапазон (если имеется) в R х 100 (рисунок 4)
4. Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)

Обратите внимание, что эта позиция называется «Короткое замыкание» или «Ом на нуле» показанием для этого диапазона – 1 R X. Ом Рисунок 6

Замените батареи (при необходимости). Если омметр не показывает 0 – это может означать, что батарейки разряжены и должны быть заменены.

Использование мультиметра для измерения напряжения (Вольт)

Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.

1. Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
3. Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
4. Проверьте общую электрическую розетку.
5. Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
6. Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.

Режим амперметра у мультиметра

Как правильно пользоваться мультиметром dt 832, dt 838, dt 830b, dt9205a в режиме измерения напряжения в автомобиле? Этому не сложно научится. Установите измеритель на самом высоком показателе переменного или постоянного тока, если Amp диапазон поддерживается.

Учтите, что большинство мультиметров будет измерять только очень небольшое количество тока в мкА и мА диапазонах. Это значения тока, которые проходят только в самых тонких электронных схемах, и в тысячи (и даже миллионы) раз меньше, чем значения в любой домашней электрической сети. Например, для обычной лампочки 100W / 120V аварийного освещения необходимо 0,833 ампер.

1. Вставьте черный щуп в СОМ или -.
2. Вставьте красный щуп в -. Выключите питание схемы, отключите разделительный трансформатор.
3. Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной. Установите диапазон тока к наибольшему показателю (рисунок 1)
4. Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 мА должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 = 1,91 усилители мА.

Некоторые важные нюансы:

• Если мультиметр перестает работать, проверьте предохранитель. В отдельных случаях необходимо использовать накладные клеммы (рисунок 2)
• Никогда не подключайте прибор через источник напряжения батареи или если он установлен для измерения силы тока (ампер).
• Важно не только уметь пользоваться устройством, но и выбирать качественные приборы.  Тестируйте прибор сразу во время покупки!
• Кроме теоретических знаний, предлагаем получить практические навыки и просмотреть видео, как пользоваться мультиметром стрелочным и аналоговым цифровым серии digital — дт 830в, dt 181, dt9208a, dt 182.

Мультиметр дт 830в инструкция по применению видео. Подробная инструкция по использованию мультиметра и его возможностям

Еще в школе каждого из нас знакомили со множеством интереснейших измерительных приборов в курсе физики: амперметром, вольтметром, омметром и другими — каждый из них был предназначен только для одного вида измерений. Однако сегодня у нас есть возможность пользоваться мультиметром, объединяющем в себе сразу несколько измерительных приборов.

Мультиметры бывают двух типов: цифровые и аналоговые (стрелочные). В нашей статье с видео мы рассмотрим оба типа прибора и научимся правильно пользоваться каждым из них.

Как пользоваться стрелочным мультиметром

Стрелочные мультиметры появились до цифровых. Ими пользовались все — аналоговый мультиметр очень прост в обращении. Разумеется, сейчас можно смело утверждать, что такой прибор менее точен, чем его цифровой «коллега». Это раньше нужно было вглядываться в стрелочку и определять, куда именно она указывает, — на цифровом приборе будет высвечено числовое значение.

Сам стрелочный мультиметр очень похож на часы. На измерительной шкале подписаны необходимые значения: сопротивление, ток, напряжение. Пользоваться им очень легко: достаточно подсоединить его к устройству, с которого нужно получить данные. Стрелка укажет на результат. При этом важно помнить о возможной погрешности. Для того чтобы аналоговый мультиметр работал более точно, можно использовать построечный резистор, с помощью которого можно получить большую точность результатов. Его также следует подключить к мультиметру.

Однако если вам принципиально важно получить очень точные измерения, то лучше всего будет использовать цифровой мультиметр. Например, DT-830B.

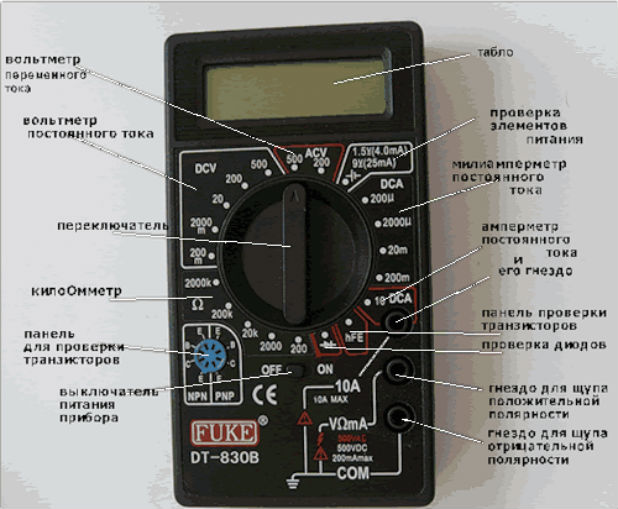

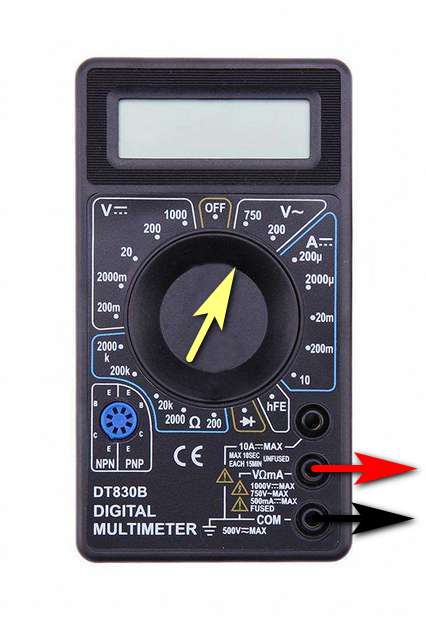

Как пользоваться цифровым мультиметром DT-830B

Среди всех цифровых мультиметров мы выбрали DT-830В как один из наиболее распространенных. Источником питания такому электронному устройству может служить щелочная батарейка «Крона». Нужно помнить, что заменять батарейку придется вовремя, так как севшая батарейка может испортить прибор.

Если вы хотите измерить мультиметром DT-830В напряжение, то сначала решите, постоянное напряжение вас интересует, или переменное. В первом случае необходимо установить переключатель в DCV-режим. Во втором случае понадобится режим ACV. Начинать измерение следует с наибольшего предела измерения, постепенно его уменьшая. Также нужно помнить, что в случае измерения напряжения на участке цепи, сама цепь не должна быть разорвана, то есть мультиметр нужно подключить параллельно.

Прибор DT-830B также предназначен для измерения постоянных токов – если вы хотите измерить именно переменный ток, то подобным мультиметром сделать это не получится. Вам достаточно будет выбрать необходимый предел измерения на приборе путем поворота выключателя – и можно работать. Чтобы измерить ток, прибор следует включить в разрыв измеряемой цепи, в противном случае – можно его испортить.

Если вы хотите использовать мультиметр в качестве омметра, то сможете проводить измерения как с самого большого предела измерений, так и наоборот – с самого меньшего. В таком случае прибор необходимо подсоединить параллельно тому участку цепи, в котором нужно измерить сопротивление. Цепь необходимо обесточить – иначе, опять же, можно испортить прибор.

Так, в нашей статье мы обратили ваше внимание на существование аналоговых и цифровых мультиметров и постарались рассказать о преимуществах каждого из них. Выбор – за вами.

Цифровой мультиметр это основной инструмент киповца, ведь с его помощью можно проверить поступает ли напряжение питания на датчик, измерить выходной ток прибора, найти обрыв в кабеле и многое другое. Цифровые мультиметры получили широкое распространение благодаря малым габаритам и весу, широким пределам измерения, приемлемой точности и низкой цене.

К сожалению, большинство мультиметров (особенно недорогие модели китайского производства) комплектуются лишь краткой инструкцией с перечислением основных функций из-за чего у начинающих киповцев часто возникают вопросы по применению этих мультиметров. Поэтому в данной статье рассмотрим не только основные функции цифрового мультиметра, но и то, как этими функциями пользоваться на примере широко распространенного мультиметра DT 830B.

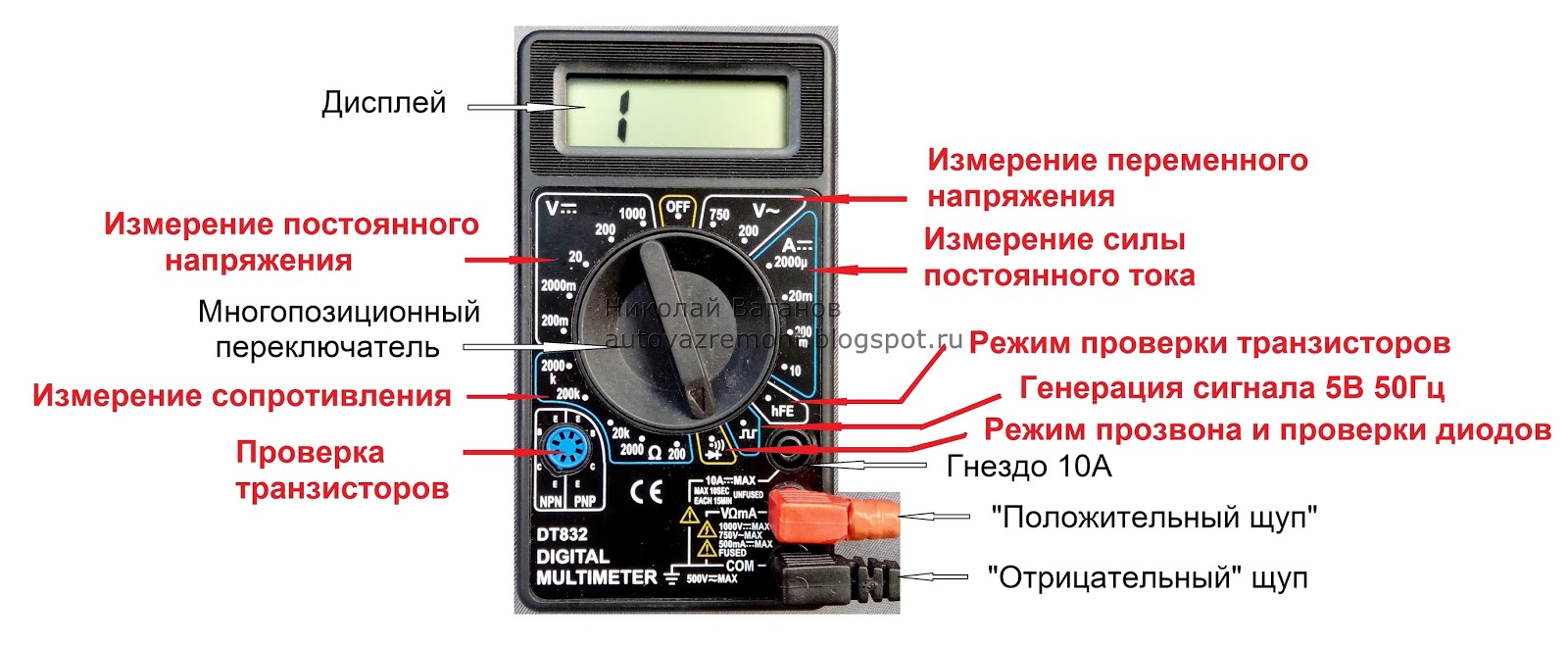

Устройство мультиметра и правила работы с ним.

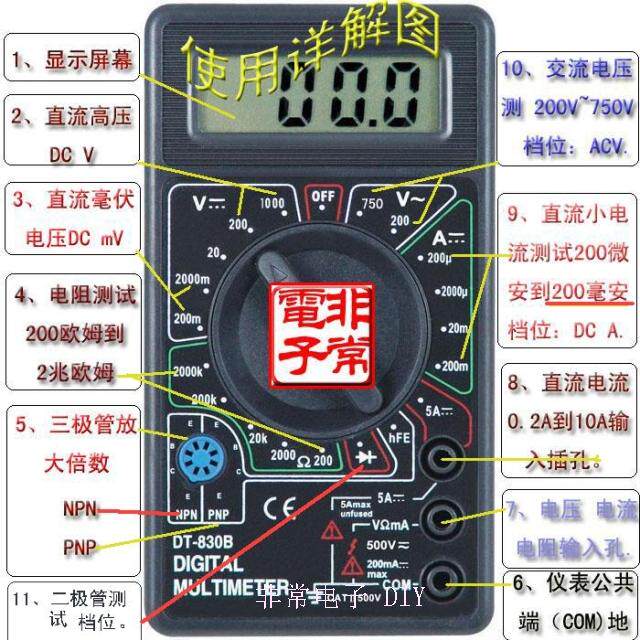

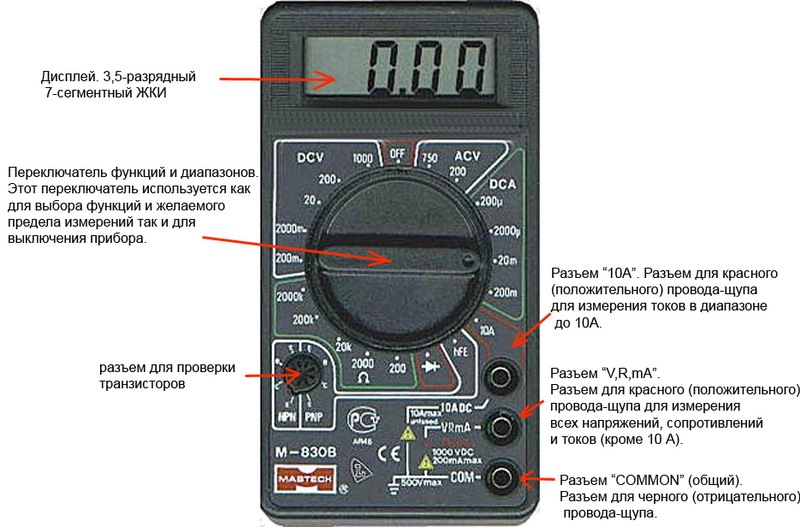

Простые цифровые мультиметры типа DT 830 и аналогичные им имеют на лицевой панели 3,5 разрядный семисегментный ЖК индикатор, поворотный переключатель пределов измерения и три гнезда для подключения щупов. Питание мультиметра осуществляется от батарейки типа «Крона» напряжением 9В. Для замены батарейки необходимо снять заднюю крышку прибора, при этом также открывается доступ к печатной плате мультиметра, на которой расположен, в том числе, предохранитель номиналом 200 мА.

Одно из гнезд для подключения щупов, а именно гнездо СОМ, задействовано всегда, при любом роде выполняемых измерений. Обычно к гнезду СОМ присоединяется щуп черного цвета. к гнезду VΩmA подключается щуп красного цвета при измерении постоянного и переменного напряжения, сопротивления и постоянного тока величиной до 200 мА. Для измерения постоянного тока величиной более 200 мА красный щуп из гнезда VΩmA необходимо вынуть и подключить его в гнездо 10А.

На лицевой панели мультиметра кроме того расположен восьми контактный разъем (сокетт) подключения транзисторов для измерения коэффициента усиления по тока h31э (или hFE). Причем измерить коэффициент усиления по току удается только у биполярных низкочастотных транзисторов малой и средней мощности. Так как в процессе обслуживания и ремонта оборудования КИП нет необходимости измерять коэффициент усиления транзисторов, то данный режим работы мультиметра рассматриваться не будет. Скажу лишь только, что к контакту Е разъема подключается эмиттер транзистора, к контакту В — база, к контакту С — коллектор, но перед этим необходимо, например, по справочнику определить структуру транзистора: p-n-p или n-p-n и выбрать соответствующую сторону разъема.

В режиме проверки целостности полупроводниковых диодов мультиметр генерирует небольшое испытательное напряжение и ток, которое и прикладывается к проверяемому диоду. Если диод исправен, то при подключении красного щупа (плюса) мультиметра к аноду, а черного щупа к катоду на дисплее высветиться значение падения напряжения на p-n переходе диода. Для кремниевых диодов это напряжение находиться в пределах 0,6…0,9 В. При обратной полярности подключения (красный щуп — катод, черный щуп — анод) на дисплее высветится единица, так как диод проводит ток только в одном направлении. При проверке диодов без выпаивания их из схемы ремонтируемого устройства имейте ввиду, что соединенные с диодом другие радиодетали могут исказить результат измерения. Поэтому желательно хотя бы один вывод диода отсоединять от схемы.

Отключение мультиметра по окончанию проведения измерений осуществляется путем установки поворотного переключателя в положение OFF.

При работе с мультиметром не прикасайтесь к оголенной части щупов, так как, во-первых, это может привести к поражению электрическим током (при измерении тока и напряжения) и, во-вторых, из-за относительно низкого электрического сопротивления тела человека может возрасти погрешность измерения, особенно при измерении больших сопротивлений.

Недорогие мультиметры DT 830B и им подобные можно применять только для измерений, производимых при наладке оборудования и поиске неисправностей. Их нельзя использовать при калибровке и уж тем более при поверке датчиков и другого оборудования КИП, так как точность измерения данных мультиметров недостаточна для этих целей и, кроме того, они не внесены в государственный реестр средств измерения. При поверке и калибровке оборудования следует использовать более точные мультиметры, например, отечественные приборы серии В7 или импортные мультиметры APPA, Fluke и аналогичные.

Всегда следите за степенью разряда батареи мультиметра, так как в случае сильного разряда батареи погрешность измерения прибора резко возрастает. При покупке мультиметра отдавайте предпочтение тем моделям, у которых есть индикатор разряда батареи. И меняйте батарею сразу же, как только загорится индикатор разряда батареи.

Выбирая между несколькими моделями мультиметров, следует отдавать предпочтение тем моделям, которые имеют более широкие пределы измерения (или большее количество поддиапазонов измерения) напряжения, тока и сопротивления и минимальную погрешностьизмерения. Дополнительный функционал приборов, такой как измерение температуры, емкости, встроенный генератор импульсов зачастую остается не востребованным, и делать упор на наличие этих функций при покупке мультиметра не стоит.

Если значение измеряемой величины вам не известно даже ориентировочно, то всегда начинайте измерения, установив максимально возможный предел измерения для данного рода измерений. Мультиметр, особенно недорогие модели, является не ремонтопригодным устройством (точнее дешевле купить новый прибор, чем ремонтировать вышедший из строя) поэтому при выполнении измерений будьте внимательны и следите за тем, в какие гнезда вставлены щупы и в каком положении находиться поворотный переключатель.

Измерение постоянного и переменного напряжения (режим вольтметра)

Изучение работы мультиметра начнем с режима измерения напряжения (режим вольтметра), так как для его измерения не требуется выполнять какие-либо переключения или отключения в цепи и технически оно реализуется наиболее просто.

Во-первых, необходимо определить какое напряжение вы собираетесь измерить — постоянное или переменное. Для этого внимательно изучите схемы электрические принципиальные данного щита или прибора, маркировочные бирки и кембрики на кабелях и проводах, маркировку клемм приборов и оборудования и обозначения на печатных платах прибора (если вы производите измерения внутри прибора, например, при его ремонте).

Для измерения постоянного напряжения (батарейки, аккумуляторы, выходы блоков питания постоянного тока, цепи питания большинства современных датчиков КИП, термоЭДС термопар) установите поворотный переключатель в положение DCV (или V=). Для измерения переменного напряжения (бытовая электрическая розетка, выходы источников бесперебойного питания 220В, осветительная сеть, цепи питания двигателей насосов, вентиляторов, трансформаторов и исполнительных механизмов) установите поворотный переключатель в положение ACV (или V~).

Во-вторых, после того как вы определили вид напряжения необходимо выбрать предел измерения. Если величина измеряемого напряжения не известна вам даже ориентировочно (например, у батарейки типа «Крона» постоянное напряжение 9В, а в бытовой розетке 220В переменного напряжения), то начинайте измерение с наибольшего предела измерения, уменьшая предел измерения до тех пор, пока измеренная величина не окажется максимально близка к пределу измерения, но при этом все еще будет меньше его. Например, для измерения постоянного напряжения вы установили предел 200В и при измерении напряжения получили значение равное 12,0В. Полученное значение напряжение 12В меньше следующего за 200В предела измерения мультиметра от 0 до 20В, а значит можно выбрать этот предел измерения. Измерив тоже самое напряжение 12,0В на пределе 20В вы получили более точное значение напряжения 11,98В.

И в-третьих, для измерения напряжения на участке электрической цепи подключать мультиметр следует параллельно участку цепи, на котором необходимо измерить напряжение. Никаких разрывов или отключений цепи при этом выполнять не надо.

При работе с мультиметром в режиме измерения напряжения необходимо помнить, что:

1. Измеряемое напряжение может быть опасно для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Рекомендую освежить свои знания правил и пройти тест по электробезопасности. При измерении высоких напряжений на дисплее мультиметра высвечиваются символы HV (high voltage — высокое напряжение) предупреждающие о риске поражения электрическим током.
2. При измерении напряжения мультиметр подключается параллельно участку цепи, на котором необходимо измерить напряжение. При этом для подключения мультиметра не требуется разрывать измеряемую цепь.
3. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения.
4. Идеальный вольтметр имеет максимально большое активное и реактивное входное сопротивление, стремящееся к бесконечности.

При измерении напряжения важно правильно выбрать точку, относительно которой выполняются измерения. В цепях переменного тока измерения чаще всего выполняют относительно нулевого провода N, а в цепях постоянного тока — относительно общего провода, который также часто называют массой, шасси, землей, GND. Причем в цепях постоянного тока может быть несколько независимых и полностью гальванически развязанных между собой общих проводов, например GNDa (аналоговая «земля» аналоговой части схемы прибора) и GNDd (цифровая «земля» цифровой части прибора). В этом случае производить измерения в аналоговой части схемы прибора нужно относительно аналоговой земля GNDa, а в цифровой части схемы — относительно цифровой земли GNDd.

Следует помнить, что мультиметр DT 830B предназначен для измерения постоянного напряжения и переменного синусоидального напряжения с частотой от 45 до 450 Гц. Поэтому, для измерения напряжения (амплитуды) импульсов, напряжения высокой частоты, напряжения имеющего постоянную и переменную составляющую следует использовать осциллограф.

Если установить переключатель вида измерений мультиметра в положение измерения переменного напряжения и попробовать измерить постоянное напряжение, то мультиметр покажет нуль. Это связано с особенностями схемотехники цифрового мультиметра. Если же попытаться измерить переменное напряжение, установив переключатель в измерение постоянного напряжения, то мультиметр может выйти из строя. Коме того, мультиметром крайне не рекомендуется выполнять измерения переменного напряжения свыше 500В — с большой долей вероятности прибор может выйти из строя.

Измерение постоянного тока (режим амперметра)

Простые мультиметры типа DT 830В предназначены для измерения только постоянных токов, переменный ток этим мультиметром измерять нельзя. Поэтому подготовка мультиметра к измерениям сводиться к выбору поворотным переключателем нужного предела измерения. Начинать измерения следует с наибольшего предела измерения. Необходимо учитывать, что при измерении токов до 200 mA щупы прибора должны быть вставлены в гнезда COM и VΩmA, а при измерении токов от 200 mA и до 10 А, щуп из гнезда VΩmA необходимо переставить в гнездо 10А. Естественно, что при измерении токов свыше 200 mA поворотный переключатель должен быть установлен в положение 10А.

В случае если вы попытаетесь на пределе измерения 200 mA измерить больший ток, то это приведет к выходу из строя предохранителя внутри прибора. Менять вышедший из строя предохранитель нужно на аналогичный быстродействующий плавкий предохранитель номиналом 200 mA 250 V. Не устанавливайте вместо сгоревшего предохранителя восстановленный предохранитель (жучок), так как при следующем превышении измеряемого тока из строя выйдет уже сам мультиметр. Вход 10А предохранителем не защищен. Измерение больших токов старайтесь выполнять за максимально короткое время, не оставляйте прибор включенным в измерительную цепь длительное время при измерении больших токов – мультиметр может выйти из строя. Некоторые производители рекомендуют измерение токов свыше 5А не производить дольше 15 секунд.

Для измерения тока мультиметр в режиме амперметра включается в разрыв измеряемой цепи, последовательно. То есть для измерения тока в цепи вам потребуется эту цепь разорвать. Если подключить мультиметр в режиме измерения тока параллельно цепи (как вольтметр), то в лучшем случае это приведет к выходу из строя предохранителя, а в худшем случае самого мультиметра.

При работе с мультиметром в режиме измерения тока необходимо помнить, что:

1. Величина измеряемого тока может быть опасна для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Не прикасайтесь к оголенным металлическим частям электрической схемы и мультиметра.
2. Идеальный амперметр (мультиметр в режиме измерения тока) имеет минимально возможное активное и реактивное входное сопротивление, стремящееся к нулю. В том случае если сопротивление амперметра будет велико, это сопротивление будет внесено в измеряемую цепь (так как амперметр подключается последовательно), что, в соответствии с законом Ома, приведет к уменьшению тока в цепи, и получению недостоверных показаний. Из-за того, что входное сопротивление мультиметра DT 830B не равно нулю падение напряжения на нем при измерении тока может достигать 200 mV.

Более дорогие мультиметры позволяют измерять не только постоянный, но и переменный ток. Но и в этом случае для измерения тока мультиметр включается в разрыв цепи. Для того, чтобы измерить значение переменного тока в цепи, не разрывая эту цепь, можно воспользоваться специальными токоизмерительными клещами. Такие клещи особенно удобны при измерении больших переменных токов (цепи питания двигателей насосов и т.п.).

Если в процессе эксплуатации датчиков КИП вам необходимо часто контролировать значение их выходного тока, то подключение этих датчиков к вторичным цепям лучше всего выполнять через специальные клеммные колодки с разъединителями. В этом случае для измерения выходного тока датчика подключаем амперметр к входной и выходной клеммам колодки, после чего откидываем разъединитель и производим измерение выходного тока датчика. После того как измерения завершены ставим разъединитель на место и отсоединяем амперметр.

В некоторых случаях измерение тока в цепи выполняют косвенным методом, путем измерения вольтметром падения напряжения на образцовом сопротивлении («катушке»), включенном последовательно с нагрузочным сопротивлением в контур с измеряемым током. Так при значении образцового сопротивления 1 Ом и токе в контуре (цепи) 4 мА падение напряжения на этом сопротивлении в соответствии с законом Ома будет равно 4 мВ, а при токе 20 мА – 20 мВ. Такой метод измерения выходного тока часто используется при поверке или калибровке датчиков и приборов КИП.

Образцовые сопротивления могут иметь различное сопротивление: от сотых долей Ома до нескольких тысяч Ом. Рабочее положение образцового сопротивления вертикальное, так как внутрь корпуса некоторых типов образцовых сопротивлений заливается масло. Вольтметр (миливольтметр) подключается к клеммам U1 и U2 образцового сопротивления, а клеммы I1 и I2 включаются в разрыв контролируемого токового контура. Имейте ввиду, что для образцовых сопротивлений регламентирован максимальный ток, который через них можно пропускать. Величина этого тока указана на шильдике образцового сопротивления или в его паспорте.

Измерение электрического сопротивления (режим омметра)

Омметр используют для измерения сопротивления электрической цепи, сопротивления резисторов и проверки целостности соединительных проводов. Омметром мультиметра можно измерять только активное сопротивление, реактивное сопротивление емкостей и индуктивностей переменному току измерить омметром нельзя. В отличие от режимов измерения тока и напряжения, начинать измерения омметром можно как с самого меньшего предела, так и с самого большого предела измерения. Даже в случае значительной «перегрузки» прибор не выйдет из строя.

При измерениях сопротивления мультиметр подключается параллельно участку цепи, сопротивление которого необходимо определить. При этом данная цепь должна быть полностью обесточена и в ней не должен протекать электрический ток. Иначе мультиметр выйдет из строя.

При работе с мультиметром в режиме измерения сопротивления необходимо помнить, что:

1. Электрическая цепь, сопротивление которой требуется измерить омметром должна быть полностью обесточена.
2. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения. При индикации на дисплее символа «1» (перегрузка) необходимо переключиться на больший предел измерений.
3. При измерении малых сопротивлений необходимо учитывать сопротивление щупов.
4. При измерении больших значений сопротивлений (МОм — миллионы Ом) возможно длительное установление показаний — постепенный медленный рост показаний до их номинального значения.

Исправность омметра проверяется замыканием щупов друг с другом. В этом случае прибор должен выдать показания близкие к нулю. Если при замыкании щупов мультиметр не показывает точного нуля (это может произойти из-за применения не родных щупов, разряда батарейки и т.п.) необходимо делать поправку к измеренному значению на величину ухода нуля.

В качестве источника питания для цифрового мультиметра лучше использовать щелочную (алкалиновую) девяти вольтовую батарейку типа «Крона». Применение дешевых солевых батареек негативно сказывается на точности измерения мультиметра, особенно у более продвинутых моделей с подсветкой дисплея и при использовании мультиметра при низких температурах. Кроме того, если севшую солевую батарейку вовремя не поменять, то она может разгерметизироваться и вытекший электролит может повредить мультиметр.

Наиболее распространенной причиной выхода мультиметра из строя является установка поворотного переключателя выбора режима измерения не в то положение. Этому способствует и плохо читаемая, особенно в условиях плохой видимости, метка указателя на поворотном переключателя. Рекомендую выделить эту метку контрастным цветом, например, каплей белой краски.

Еще одной частой, но не такой фатальной неисправностью мультиметра является обрыв повода щупов с месте их крепления (пайки) к жалу щупа. Происходит это из-за того, что при выполнении измерений щупы часто проворачиваются относительно своей оси, соединительный же провод при этом остается неподвижным. В результате постоянного скручивания и раскручивания медная жила соединительного провода рвется в месте пайки. Чтобы этого не происходило, достаточно зафиксировать соединительный провод относительно самого щупа, например, с помощью изоляционной ленты или термоусадочной трубки как это показано на фотографии.

Если же вы все же решите заменить вышедшие из строя щупы новыми, более качественными, то имейте ввиду, что в этом случае, ноль омметра мультиметра может «уйти» из-за изменения сопротивления проводов щупов.

При выполнении измерений мультиметром внутри оборудования КИП с навесным монтажом радиодеталей на жала щупов рекомендуется надеть отрезки ПВХ трубочек (кембриков) или термоусадочной трубки. Это необходимо для исключения случайного касания жалом щупа нескольких точек схемы с разными потенциалами (например, контактной площадки и вывода рядом стоящего радиоэлектронного компонента) в результате чего может произойти короткое замыкание. В случае использования изолирующих трубочек оголенными оставляют только самые кончики щупов (их конусную заостренную часть).

Если у вас остались вопросы по применению цифровых мультиметров вы можете задать их в комментариях внизу страницы. Так же вы можете проверить свои знания ответив на вопросы .

Для того чтобы прозвонить провода автомобильной проводки обязательно нужно знать, как пользоваться мультиметром. Необходим и сам мультиметр: цифровой или аналоговый, – неважно. Цифровой отличается от аналогового только способом индикации. У первого результат измерения показывается на ЖК-дисплее у второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

• нижнее – общее;
• верхнее – для измерения силы тока;
• среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V ─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

Перед использованием прибора прочитайте данную инструкцию. Неправильное понимание или использование этого руководства может привести к серьезным травмам.

Основная характеристика

Приборы типа М-83 – это серия компактных, карманного размера (3 ½) электрических мультиметров, предназначенных для измерения DC и AC напряжения, DC тока, сопротивления и диодов. Некоторые из них так же используются для измерения температуры, hFE и продолжительности издаваемого звука или просто в качестве генератора. Данные приборы М-83 снабжены полной защитой от напряжения, это идеальные инструменты для употребления в лабораториях, мастерских/цехах или домашнем употреблении.

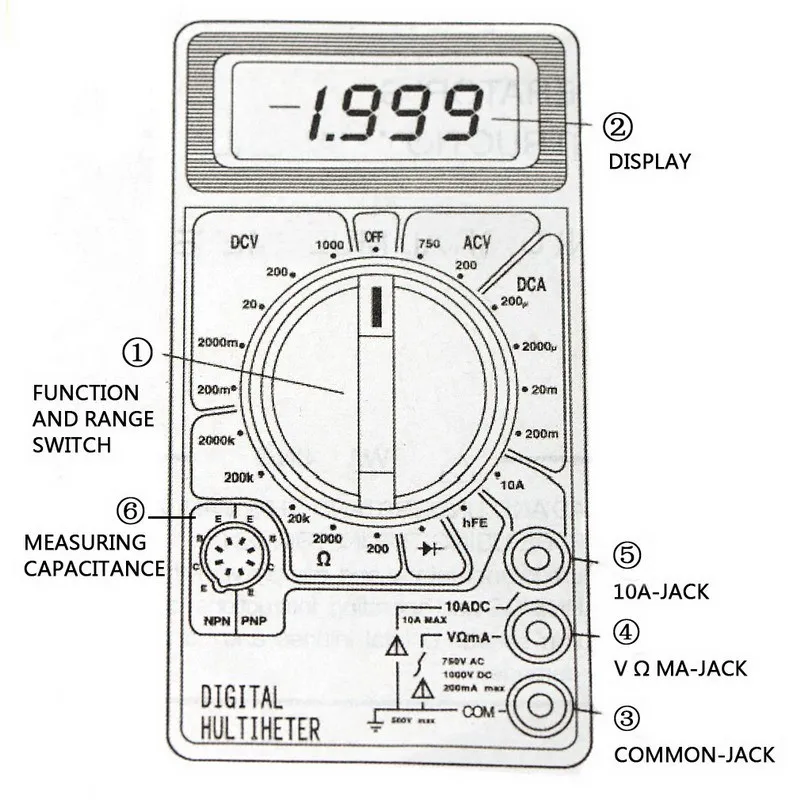

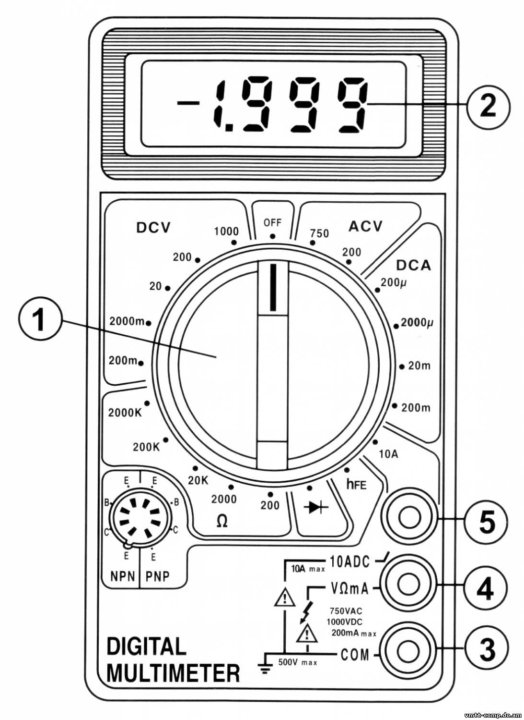

Описание передней панели

1. Функция и область применения выключателя. Выключатель используется для выбора нужной функции и области действия, а также для того, чтобы включить прибор. Чтобы батарейка прослужила как можно дольше, нужно, чтобы выключатель находился в позиции «OFF», когда прибор не используется.

1. Дисплей 3 ½ цифр, 7 сегментов, 0,5 высота LCD

1. «Обычное» (СОМ) отделение Вставьте черный (негативный) конец провода в соединитель (№3 «СОМ»)

1. V m ACx отделение Это соединитель (№4) для красного (позитивного) конца провода для всего напряжения, сопротивления и тока (кроме 10А), т.е. для их измерения.

1. «10А» отделение Соединитель с красным концом провода для измерения 10А.

ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ

Предупреждение.

1. Чтобы избежать поражения электрическим током или повреждения инструмента, не пытайтесь измерить напряжение, величина которого может превышать 500 вольт.
2. Прежде чем использовать инструмент проверьте по отдельности все части прибора (например провода, соединители и т.д.

Измерение DC напряжения.

1. Соедините красный конец провода с «V Ω mA» отделением, черный с «СОМ».
2. Установите выключатель на желаемой DCV позиции; если измеряемое напряжение заранее неизвестно, поставьте выключатель на высший предел и понижайте его до удовлетворительных показаний прибора.
3. Соедините провода с измеряемым механизмом, прибором или цепью.
4. Включите прибор и величина/значение напряжения появится на электронном дисплее наряду с полярностью напряжения.

Измерение АС напряжения.

1. Красный провод «V Ω mA», черный с «СОМ» (для измерений между 220 mA и 10 А соедините красный провод с 10 А отделением).
2. Установите переключатель на выбранную DCA позицию.
3. Откройте измеряемую цепь и соедините проводки последовательно с нагрузкой внутри.
4. Прочитайте показания тока на дисплее.

Измерение Transistor hFE.

1. Установите выключатель в позизию hFE.
2. Определите, является ли транзистор PNP или NPN типа и вмещает ли он излучатель, базу и соединительные провода. Вставьте провода в нужные отверстия патрона hFE на передней панели.
3. Счетчик покажет приблизительное значение hFE при условии, что основной ток составляет 10 mA и V ce 2.8V.

Измерение температуры.

1. Соедините термоэлектрический элемент типа К с «V Ω mA» и «СОМ» отделениями.
2. Установите переключатель в позицию «ТЕМР»

Измерение комнатной температуры.

М-835 может быть использован для измерения комнатной температуры (от 0°С до 35°С) без термоэлектрического элемента. Просто поставьте переключатель в позицию RT и текущая комнатная температура высветится на дисплее.

Измерение емкостного сопротивления.

1. Поставьте функциональный переключатель в используемую F позицию.
2. Соедините тестируемый конденсатор с «V Ω mAСх» отделением и «СОМ».

Проверка звука.

1. Соедините красный конец провода с «V Ω mA», черный с «СОМ»
2. Установите переключатель в позицию «звук».
3. Соедините провода с двумя точками измеряемой цепи. Если сопротивление окажется ниже 100Ω, то прозвучит звуковой сигнал.

Измерение частоты.

1. Установите переключатель в положение «|_|¬»
2. Тестируемый сигнал (50 Hz для М-835…) появится между «V Ω mA» и «СОМ» отделителями, мощность напряжения приблизительно 5V р-р с 50КОм полного сопротивления.

Замена батарейки и предохранителя.

Предохранитель редко нуждается в замене, и почти всегда перегорает по ошибке механика. Если на дисплее появляется символ батарейка, то нужно заменить её. Для того, чтобы заменить батарейку или предохранитель (200 mA/250V) нужно отвинтить два винтика в основании инструмента, далее просто замените старую батарейку на новую. Будьте осторожны, не перепутайте полярность.

Осторожно. Перед попыткой открыть основание инструмента отсоедините провода от цепей во избежание поражения электрическим током.

Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

• значений электрического тока;
• напряжения между 2 точками в электрической цепи;
• сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

• прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
• протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
• проверить полупроводниковый транзистор;
• измерить и индуктивность;
• измерить температуру с помощью термопары;
• определить частоту гармонического сигнала.

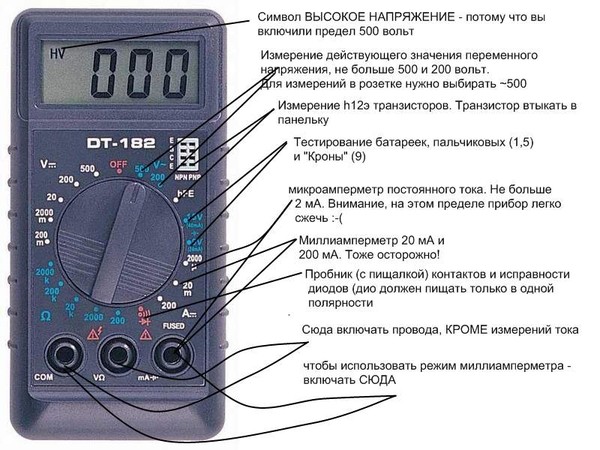

Как устроен мультиметр?

1. Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
2. Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
3. Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
4. Тестовые гибкие провода красного и черного цвета с клещами.
5. Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть.

1. Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при сопротивлений:

1. Высокая погрешность показаний.
2. При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу. Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр.

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя недопустимо измерение напряжения. В этом случае произойдет короткое замыкание.

Для измерения величины тока до 10 А служит третье гнездо, в которое следует переставить красный щуп. Показания можно снимать всего несколько секунд. Обычно амперметром измеряют ток электроприборов. Пользоваться прибором в этом случае следует осторожно и когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

M832- Ремонт и устройство мультиметра

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT — для ранних моделей.

В данный момент эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).
Схема и работа прибора


Рис. 1. Структурная схема АЦП 7106

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.


Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода —на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.


Рис. 3. Принципиальная схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:


Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:


Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (по схеме 1-8/1… 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.


Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.
Измерение тока


Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1….R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1…2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
При включении прибора дисплей загорается и затем плавно гаснет	Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея	Проверить элементы С1 и R15
При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает	При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора	Отогнуть или чуть укоротить пружину
При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1	Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14	Пропаять или заменить С2, С4, С5, R14
Прибор долго обнуляет показания	Низкое качество конденсатора СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом абсорбции
При измерении сопротивлений показания дисплея долго устанавливаются	Низкое качество конденсатора С5 (цепь автокоррекции нуля)	Заменить С5 на конденсатор с малым коэффициентом абсорбции
Прибор неправильно работает во всех режимах, микросхема IC1 перегревается.	Замкнулись между собой длинные выводы разъема для проверки транзисторов	Разомкнуть выводы разъема
При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В	Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции
При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений	Плохая пайка выводов микросхемы Ю2	Пропаять выводы IC2
Сегменты на дисплее пропадают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта нужно: • поправить токопроводящие резинки; • протереть спиртом соответствующие контактные площадки на печатной плате; • облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50. ..60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.

В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 …R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6…3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.

Бывает, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2…3 раза, плату высушивают и устанавливают в корпус.

Удачного ремонта.

Похожие статьи:

инструкция для чайников — Все о ремонте

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться цифровым мультиметром для чайников видео инструкция

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр видео инструкция

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

% PDF-1.5 % 1 0 obj > / OCGs [77 0 R 96 0 R 116 0 R 131 0 R 161 0 R 183 0 R] >> / Страницы 2 0 R / Тип / Каталог >> endobj 92 0 объект > поток 2009-05-15T09: 51: 13 + 08: 002009-05-15T09: 36: 35 + 08: 002009-05-15T09: 51: 13 + 08: 00

цифровой% 20multimeter% 20dt% 20832 техническое описание и примечания по применению

Цифровые часы, СХЕМА МОДУЛЯ Резюме: оптический передатчик mitsubishi 40G 300pinmsa OC-768 STM-256 приемник mitsubishi oc768 MSA VSR20003R2 VSR2000-3R2 Текст: текст файла отсутствует	Оригинал	PDF	AV0-0002D 40KMXA-001xA СТМ-256 ОС-768.MF-40KMXA Цифровые часы МОДУЛЬ-СХЕМА mitsubishi оптический передатчик 40 г 300пинмса OC-768 mitsubishi приемник oc768 MSA VSR20003R2 VSR2000-3R2
300-контактный opnext Аннотация: ИК-передатчик и приемник LVDS MONITOR trv5020 TRV5020CN-S opnext l trv5010 OpNext trv F28-F29 OC192 Текст: Текст файла отсутствует	Оригинал	PDF	TRV5010 / 5020 / 5030CN-xx OC-192 TRV5010CN-xx: OC192 TRV5020CN-xx: TRV5030CN-xx: OC-192 300-контактный 300-контактный opnext LVDS МОНИТОР ИК-передатчик и приемник trv5020 TRV5020CN-S opnext l trv5010 OpNext trv F28-F29
CH520G2 Аннотация: Транзистор CH520G2-30PT цифровой 47к 22к PNP NPN FBPT-523 транзистор npn переключающий транзистор 60в CH521G2-30PT R2-47K транзистор цифровой 47к 22к 500ма 100мА Ch4904T1PT Текст: Текст файла отсутствует	Оригинал	PDF	A1100) QFN200 CHDTA143ET1PT FBPT-523 100 мА CHDTA143ZT1PT CHDTA144TT1PT CH520G2 CH520G2-30PT транзистор цифровой 47к 22к ПНП НПН FBPT-523 транзистор npn переключающий транзистор 60 в CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT
1995 — XDS510 Резюме: C2000TM C5000TM TMS320F206 Программные процессоры DSP TMDS00510PP TMS320TM Processor Guide процессор цифровых видеосигналов Текст: Текст файла отсутствует	Оригинал	PDF	TMS320TM XDS510 XDS510, XDS510PP C5000TM C2000TM Программное обеспечение TMS320F206 DSP TMDS00510PP Руководство по процессору процессор цифровых видеосигналов процессор
2012 — бт.656 в CVBS малый размер Резюме: DVDD3318 DVDD15 видео масштабатор портативный rgb bt.656 в RGB ЖК-дисплей ЖК-телевизор T-con плата 41 контактное имя Текст: текст файла отсутствует	Оригинал	PDF	ENA2000 LC74900 LC74900 10 бит 24 бит 16 бит A2000-14 / 14 bt.656 в CVBS малого размера DVDD3318 DVDD15 видео масштабатор портативный rgb bt.656 на ЖК-дисплей RGB LCD TV T-con board 41 pin имя
DVDD33 Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	ENA2000 LC74900 LC74900 10 бит 24 бит 16 бит A2000-14 / 14 DVDD33
2012 — FTLX8573D3BTL Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	50 микрон MTP12) MTP24) FTLX8573D3BTL
EZ 644 Аннотация: 300-контактный opnext OpNext 10gbase sr opnext l I64.1 / 10GBASE trv501 A0304 I-64.1 2p 2.54 8D910 Текст: Текст файла недоступен	Оригинал	PDF	TRV5026EZ-xx-x 10 Гбит / с TRV5026EZ-xx-x: OC192 10GbE 10GBASE-L P23-32 Стол 14 TRV5016 / 26BS-xx-x, 53 МГц EZ 644 300-контактный opnext OpNext 10gbase sr opnext l I64. 1 / 10GBASE trv501 A0304 I-64.1 2п 2,54 8D910
2013 — герконовое реле Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	продлить3109 ПЛЕКС-13-000440-02 герконовое реле
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	ENA1885 LC749402PT LC749402PT 24 бит 16 бит 24 бит 18 бит / 24 бит / 24 бит A1885-10 / 10
2008 — датчик компаса 1490 Аннотация: dinsmore 1490 схема компаса dinsmore 1490 датчик компаса 1490 датчик компаса Dinsmore 1490 dinsmore 1490 цифровой датчик компаса датчик компаса компас 1490 магнитный компас ПРОКРУТКА СВЕТОДИОДНЫЙ ДИСПЛЕЙ ЦЕПЬ ЦЕПЬ Текст: текст в файле отсутствует	Оригинал	PDF	AN016502-0608 датчик компаса 1490 схема компаса dinsmore 1490 dinsmore 1490 датчик компаса 1490 датчик компаса Dinsmore 1490 цифровой датчик компаса dinsmore 1490 датчик компаса компас 1490 магнитный компас СХЕМА ПРОКРУТКИ СВЕТОДИОДНОГО ДИСПЛЕЯ
2011 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	ENA1948 LC749403BG LC749403BG 15 кадров в секунду 30 кадров в секунду 24 бит 16 бит 18 бит / 24 бит 16 бит / 24 бит A1948-13 / 13
мсм 5562 Резюме: sc 1091 SC11091 CE530N Текст: Текст файла недоступен	OCR сканирование	PDF	SC11083 ST3201 ST3200 DSP56001 мсм 5562 sc 1091 SC11091 CE530N
ENA2000 Резюме: DVDD3318 Текст: Нет текста в файле	Оригинал	PDF	ENA2000 LC74900 LC74900 10 бит 24 бит 16 бит A2000-14 / 14 ENA2000 DVDD3318
1995 — ЦСП Аннотация: C5000TM DSP TMS320C6416T TMS320VC5509 TMS320LC546A TMS320VC541 TMS320LC545A Текст: Текст файла недоступен	Оригинал	PDF	TMS320TM TMDSSUB2000 C5000TM DSP DSP TMS320C6416T TMS320VC5509 TMS320LC546A TMS320VC541 TMS320LC545A
2010 — FTLX8571D3BNL Аннотация: FTxL2025S1xUS FTGL202xPxxUN VCSEL 40G 40G 300-контактный FWLF-1621 FTLX1471D3BCV 1571 FTLX8511D3 300-PIN Текст: Текст файла недоступен	Оригинал	PDF	12RZAAU4MALCB 12DBAAU4MALCB 300-PIN DM200-01-3 / 4 DM80-01-0 50 микрон FTLX8571D3BNL FTxL2025S1xUS FTGL202xPxxUN VCSEL 40G 40G 300-контактный FWLF-1621 FTLX1471D3BCV 1571 FTLX8511D3 300-PIN
SNAP-IDC-16 Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	SNAP-IDC-32N 32-канальный SNAP-ODC-32-SNK SNAP-ODC-32-SRC SNAP-ODC-32-SNK SNAP-IDC-16
2003 — лазерный диод stm 64 1550 нм Аннотация: 300pin msa dwdm Текст: Нет текста в файле	Оригинал	PDF	CB64-Тип 16-Ch.ОС-192 / СТМ-64 300-контактный DS03-014 DS02-145) stm 64 лазерный диод 1550 нм 300pin msa dwdm
2003 — таблица истинности демультиплексора Аннотация: 10GBASE-LR GR-63-CORE TxTRACE LW khz приемник мультиплексорный транспондер Текст: Нет текста в файле	Оригинал	PDF	TB64LR-Тип 300-контактный 16-Ch. 10GBASE-LR 16-канальный 3ae-2002 300-контактный, DS03-013 DS02-233) таблица истинности демультиплексора 10GBASE-LR GR-63-CORE TxTRACE LW khz приемник транспондер мультиплексора
2009 — FTLF8524E2 Резюме: ftlx1412 FTLX1412M3BCL FTGL2025P1TUN FTLF8528P2BCV FTLF1419P1xCL FTLF1323 DFB-LASER dfb Laser FTLF8524 Текст: Текст файла отсутствует	Оригинал	PDF	300-PIN, FTLF8524E2 ftlx1412 FTLX1412M3BCL FTGL2025P1TUN FTLF8528P2BCV FTLF1419P1xCL FTLF1323 DFB-ЛАЗЕР dfb лазер FTLF8524
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	ENA1885 LC749402PT LC749402PT 24 бит 16 бит 24 бит 18 бит / 24 бит / 24 бит A1885-10 / 10
1996 — аналоговый тюнер Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF
2002 — 3052a Аннотация: QFP48A Текст: Нет текста в файле	Оригинал	PDF	LC89080, 89080Q LC89080 LC89080Q 3025B-DIP42S LC89080] DIP42S 052A-QFP48A LC89080Q] 3052a QFP48A
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	OCR сканирование	PDF	TDA1373H A1373H
1996 — TSC5000 Аннотация: DCS1800 PCS1900 PDC1500 TMS320 TMS470 1995 TMS470 Текст: Текст файла недоступен	Оригинал	PDF	SPRY006 TSC5000 DCS1800 PCS1900 PDC1500 TMS320 TMS470 1995 TMS470

Подробное описание работы с мультиметром.Мультиметр M832

Для того, чтобы прозвонить провода автомобильной проводки, необходимо уметь пользоваться мультиметром. Сам мультиметр тоже необходим: цифровой или аналоговый, значения не имеет. Цифровой отличается от аналогового только способом индикации. В первом случае результат измерения отображается на ЖК-дисплее второго с помощью циферблатного индикатора.

Что такое мультиметр

Мультиметр — это электрическое измерительное устройство, позволяющее измерять несколько параметров.Их минимальный набор:

То есть это устройство в одном корпусе содержит несколько устройств. Его название происходит от английского multimeter, что дословно можно перевести как «multi meter». Раньше этот комбинированный прибор назывался тестером или авометром. Фамилия — сокращение от ампервольтметра, на мой взгляд, как нельзя лучше отражает суть устройства. Итак, этот прибор обычно совмещает в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра являются сокращением от Digital Tester, что означает цифровой тестер.Так что мультиметр, название которого начинается на DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаковый. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Использование бытовой техники

Проверить электрооборудование автомобиля невозможно, не зная, как пользоваться мультиметром. Для этого рассмотрим доступный и доступный мультиметр DT 832, при этом работающий аналогично китайским аналогам.Он имеет точность измерения, достаточную для ремонта электрооборудования автомобиля. А его розничная цена обычно не превышает 100 р. Имеет 3 гнезда для подключения датчиков:

• нижний — общий;
• верхний — для измерения силы тока;
• средний — для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, необходимо подключить к прибору два провода с датчиками. Один к общей розетке, другой к розетке для измерения соответствующего значения.После этого выберите желаемый режим переключателем режимов и проверьте значение параметра. Оборудуйте зонд с общим проводом зажимом. Эту простую крокодиловую операцию просто наденьте на зонд, если он плохо держится, сожмите его изношенную часть плоскогубцами, чтобы он сел плотнее.

Вот что нужно сделать, чтобы позвонить и узнать, не закорочены ли провода на массу автомобиля. Подключите провода с щупами к нижнему и среднему гнездам. С помощью переключателя типа работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ом 200.

Отключите цепь, которая должна звонить, и отсоедините ее от потребителей (если это лампочки, их можно просто снять с патронов). Установите контакт одного щупа с массой автомобиля, а другого по очереди с проводниками, которые необходимо проверить. Припаяйте иглу к одному щупу и проткните ею изоляцию проводов. Если прибор показывает сопротивление от нуля до нескольких Ом, значит, провод имеет контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода.Для этого к его концам подсоедините щупы. В этом случае при отсутствии обрыва индикатор должен показывать 0, показание в несколько десятков Ом укажет на наличие обрыва или плохого контакта в разъеме на этом участке проводки. В случае обрыва показания прибора будут такими же, как при открытых щупах. Чтобы уточнить, что должен показывать прибор, если исследуемый участок цепи исправен, перед проверкой закройте щупы и посмотрите на индикатор.

При использовании мультиметра в режиме омметра не нужно соблюдать полярность подключения щупов, чтобы прозвонить проводку автомобиля.

Измерения напряжения

В приборе есть высокие диапазоны напряжения для измерения напряжения, но они не пригодятся для ремонта электрооборудования автомобиля. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования автомобиля также не проверяются вольтметром. Из них с помощью DT 832 можно проверить только резистор в ползунке распределителя зажигания, но его также следует проверить в режиме омметра.

Для измерения напряжения подключите щупы к нижнему и среднему разъему на передней панели устройства. С помощью переключателя на том же месте выбрать режим измерения постоянного напряжения до 20 В (В ─ 20). Убедитесь, что щуп общего провода DT 832 соприкасается с массой автомобиля, а другой щуп — с местом проводки, на котором вы хотите измерить. Считайте показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся для вызывной проводки в квартире.

Измерение тока

Ток, потребляемый любым электрическим устройством автомобиля. Отключите электрическую цепь прибора. Подключите щупы к DT 832 к нижнему и верхнему гнездам. Установите переключатель режима в положение измерения силы тока при токе, который немного больше, чем может потреблять устройство. Если потребитель не маломощный, это будет режим A. 10. Подключите DT 832 к разъему источника питания. Подключите общий провод тестера к кабелю, идущему от потребителя.Подключите зонд, подключенный к верхнему разъему тестера, к кабелю питания. Когда потребитель выключен, тестер покажет вам ток утечки прибора. Включив его, вы увидите потребляемый им ток на дисплее.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения силы тока вход тестера должен быть подключен только в разрыв источника питания или массы прибора.Поскольку подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями до выхода прибора из строя. Не пытайтесь измерить потребляемый пускателем ток. Так как он в десять раз больше допустимого для этого устройства. Результатом будет выход прибора из строя.

Зачем измерять напряжение и ток

Мультиметр гонял уже 1,5 месяца.

Несколько потрохов, запах гари и просьбы о помощи внизу.
ВНИМАНИЕ !!! Я не сжимал картинки на 80+ метров … а картинки с телефона

Фон:

Еще в теплый июль добрый человек под ником поделился своей радостью с людьми, где можно провести несколько монет. За что ему огромное спасибо! Кто тоже не может зайти и сказать спасибо.

Отличия мультиметров серии 830:

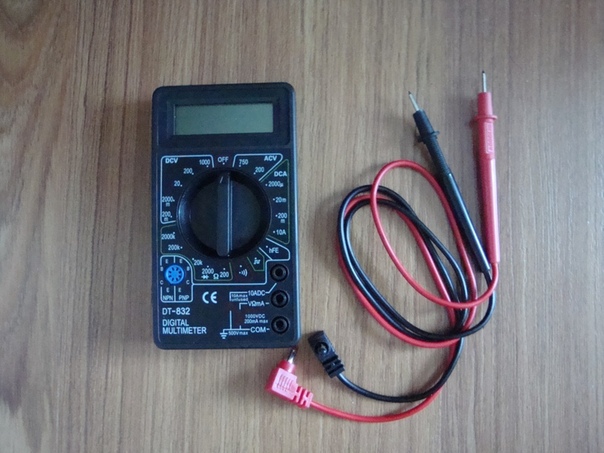

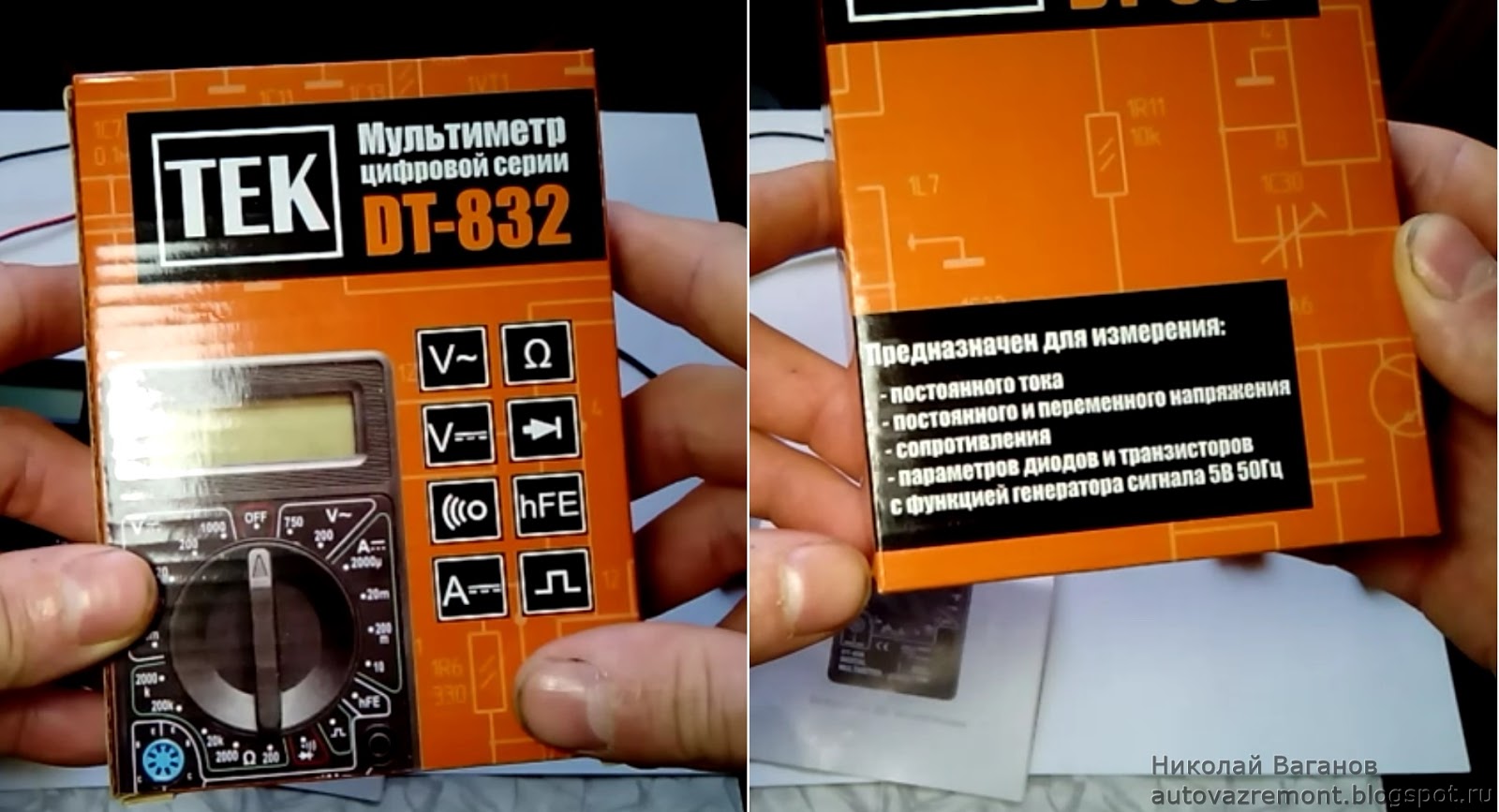

Мультиметр прибыл в стандартной желтой упаковке:

В красивой коробке:

Упаковка Упаковка:

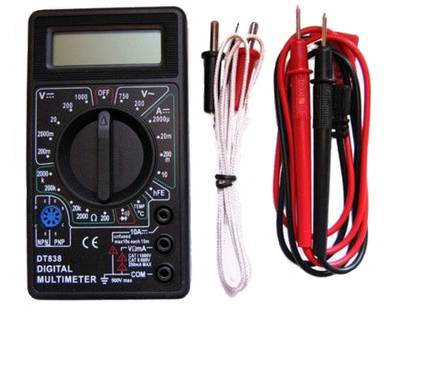

, щупы, инструкция от продавца.

На пробниках красуется надпись 1000V, но я бы поберегся …

И даже с письмом от продавца:

И инструкция:
Пробежал глазами по к инструкции я хотел найти характеристики щупов, но как оказалось, инструкция для всех типов была одна.

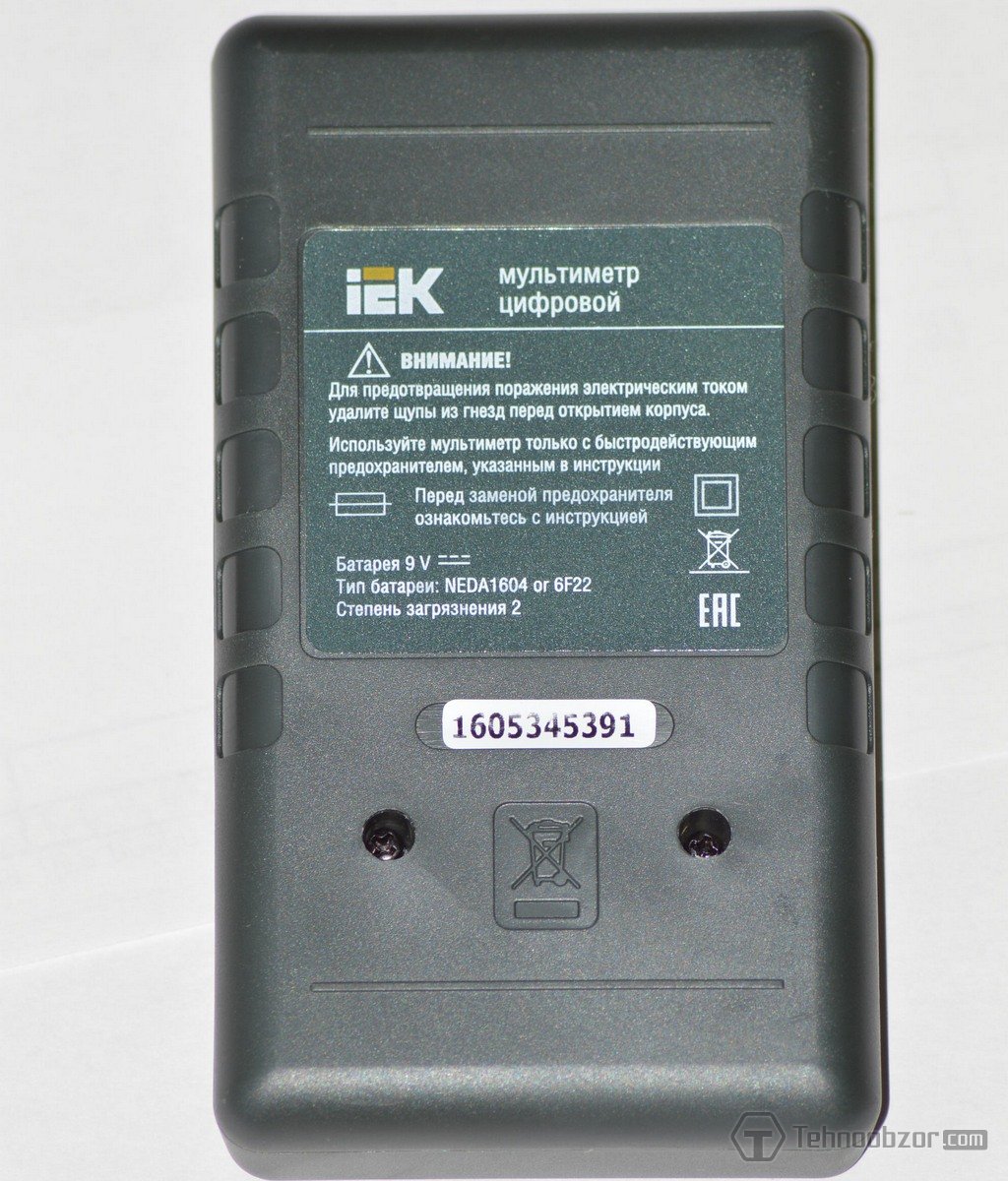

Понравился раздел по замене АКБ и предохранителя:
открыть крышку и заменить АКБ и предохранитель.
В моем старом ДТ-830, купленном еще в 2003 году, предохранитель действительно можно снять и заменить, но здесь все не так просто.

В целом по упаковке вопросов нет, только пожелание, чтобы упаковка была толще, а то нашу почту ничто не мешает …

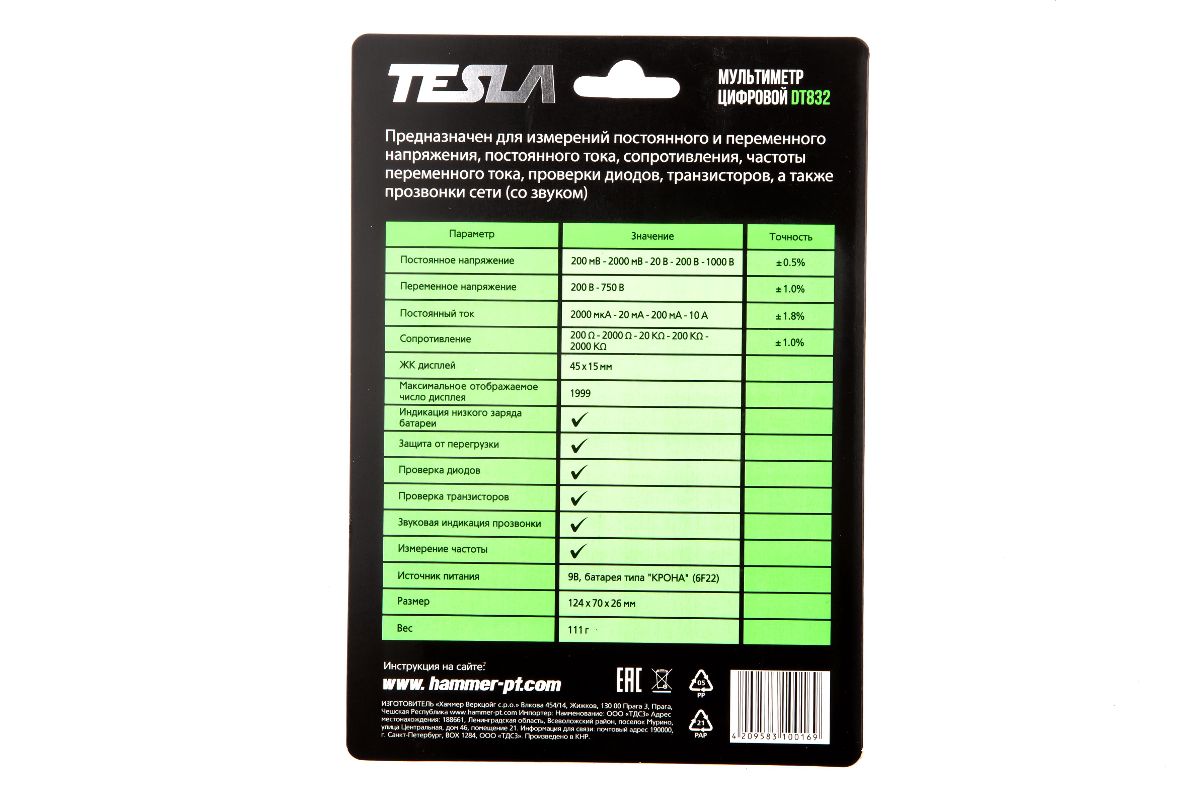

Характеристики:

• максимальное значение экрана — 1999
• с питанием от заводной головки (9В)
• Тестирование диодов
• Тестирование транзистора hFE
• В инструкциях упоминается защита от перегрузки
• Функция набора номера отсутствует, ее нет…

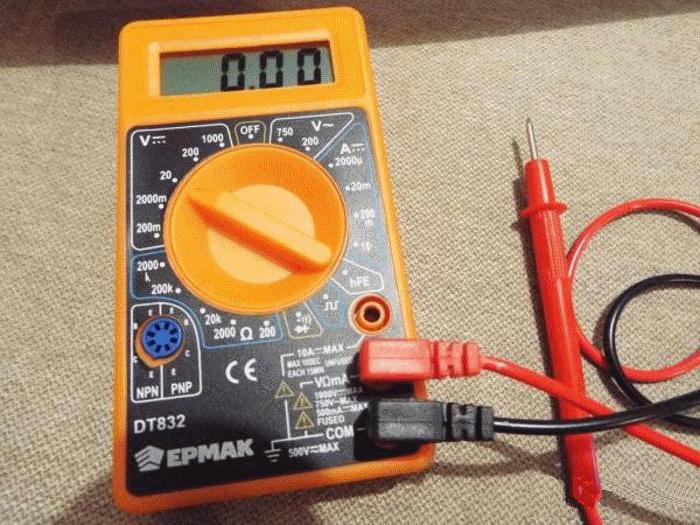

Положения переключателя разделены на секторы:
ВЫКЛ / выключатель питания на устройстве
DCV — измерение напряжения постоянного тока (вольтметр)
ACV — измерение напряжения переменного тока (вольтметр)
hFe — включение измерения транзистора сектор.
DCA — измерение постоянного тока (амперметр).
10А — сектор амперметра для измерения больших значений постоянного тока (по инструкции измерения проводятся в течение нескольких секунд).
Диодный сектор для проверки диодов.
Сектор измерения сопротивления

Вместо вызывных диодов хотелось бы звуковой вызывной сигнал, а также измерение температуры, но в данной модели его нет. Есть ДТ-838.

Мультиметр был нанят для сравнения с более точным аналогом (Fluke 115). Так как сам электроникой не занимаюсь, то попросил знающих людей на работе проверить точность. Перед этим разобрал и сфотографировал:

Внутри

Дополнительная информация

Сегодня ровно неделя, когда я пишу этот отчет. Я нашел его!

Первым делом решили проверить напряжение в розетке. 2 щупа в нижних положениях в мультиметре и другие концы в отверстиях розетки, а рубильник вверх. BIG BAG BOOM! ))

Снова разбираем и видим, что крохотная полоска дорожки возле винта сгорела, похоже винт оказался проводником))

Мастер (далее при всем уважении к человеку) посмотрел и сказал что сейчас все исправим!
Закинул перемычку прямо и стал тестировать дальше.

Так Мастер стал выставлять на левом тестер через лабораторный блок натяжения и сравнивать с показаниями правого (пациента), все время бормотал после изменений — «неплохо, неплохо».
Стол Мастера не в беспорядке, я его просто приколол в 7:30, а мы начинаем работать с 8:30. Сами понимаете, что все отдыхают перед началом работы) Но мне мои самоделки надоели, понимаете …

Блок питания на котором все выставлялись — покрутил)

Все было «неплохо, неплохо», сказал он, а потом мы перешли к проверке сопротивления:
и была засада. .. ни одно из положений теста сопротивления не работает — сдох экран. И диодный звон тоже мертвее мертвого …

Снова начали разбирать и смотреть что может быть. Вмешался как мог и по моей просьбе поменял два резистора:

на 10 и 9,1 Ом — не помогло. Это заняло у меня полдня, потом я сказал, что пока хватит страдать и нужно подумать …

Мне просто было ужасно неуютно перед человеком, что отвлекаю его на 120 рублей…

Уважаемые специалисты! А теперь — внимание, вопрос!
Может кто знает, как лечить моего пациента? Дело не в потраченных на это деньгах; это уже вызывает интерес и волнение. Увидел, что не я один заказал его по музыке … может сейчас кто то сидит и тихонько хихикает (а то и злодейский смех слышно)))

Сопротивление щупа примерно 0,3 Ом. Замерить показания самого мультиметра не получилось…

Резюме:
По словам Мастера, мультиметр достаточно точен для своей ценовой категории.
Для домашнего использования уйдет за 120р то . ..
Даже после использования на огонь больше половины функций работает 🙂

Минусы:
Отлично! (Еще посоветовал Мастеру ставить на стол, когда лезут в 220, а в руках не держать)

Некоторые метрологические функции популярны среди домашних мастеров. Бытовые мультиметры позволяют оценить характеристики электрической цепи, в том числе определить напряжение, сопротивление и силу тока.В кругах радиолюбителей такие устройства также востребованы, так как с их помощью проверяется состояние транзисторов и диодов. Недорогой мультиметр DT-830B обладает всеми перечисленными функциями и производит измерения с высокой точностью. Во всяком случае, если проводить сравнение с другими представителями класса, которые порой не устраивают даже радиолюбителя.

Общая информация о продукте

Многофункциональный тестер серии DT-830B позиционируется как доступный, понятный и универсальный инструмент для определения различных электрических параметров.Модель оптимизирована для работы в домашних условиях, но это не помешало ей обрести признаки профессионального мультиметра. На это намекает наличие в комплекте измерительных щупов, широкого набора индикаторов и средств для самодиагностики. Цифровой мультиметр DT-830B питается от источников «Крона» 9В. В частности, отечественный производитель Ресанта в комплекте предусматривает одну батарею такого формата. Модель относится к бюджетному классу, поэтому стоимость ее невысока. На рынке можно найти модификацию по цене около 200-300 рублей.

Внешний вид прибора

Устройство продолжает серию традиционных аналоговых тестеров, которые позволяли пользователям регистрировать показатели напряжения и тока с разной степенью точности. Отличия этого устройства заключаются в цифровом способе представления данных и возможности работы с несколькими параметрами. Эти особенности как раз определили форм-фактор и характер реализации элементов управления устройства. Начинка надежно и компактно заключена в небольшой корпус, на поверхности которого переключатель занимает центральное место.Обычные пользователи описывают мультиметр DT-830B с такими характеристиками, как портативность, эргономичность и производительность. Собственно, массивная 20-позиционная ручка переключения режимов с параметрами хоть и является несколько устаревшим элементом в оснащении цифровых тестеров, но именно благодаря ее функции достигается комфорт физического обращения. Вокруг переключателя расположены значки, обозначающие режимы работы, что также добавляет удобства, особенно для неопытных пользователей. Цифровой экран реализован за счет жидкокристаллической панели, на которой оперативно отображается информация о текущем измеряемом параметре.

Основные характеристики

Бытовые электросчетчики часто обладают широким функционалом, но по точности и долговечности проигрывают профессиональному оборудованию. Как уже было сказано выше, благодаря высокой чувствительности мультиметр DT-830B демонстрирует хорошие показатели точности, но по остальным техническим и эксплуатационным качествам он немного уступает более солидным тестерам. Об этом говорят официальные характеристики устройства, представленные ниже:

• Постоянный ток — 10 А.
• Постоянное напряжение — 1 кВт.
• Напряжение переменного тока — диапазон от 200 до 750 Вт.
• Разрешение ЖК-дисплея 3,5.
• Предел измерения силы сопротивления 200 кОм.
• Допустимый диапазон температур при эксплуатации от 0 до 40 ° С.
• Размеры — 126 х 28 х 70 мм.
• Масса устройства 137 г.

Данное устройство отличается от профессиональных моделей ограниченной функциональностью. Многие пользователи, например, указывают на отсутствие опции проверки.Но, по сравнению с другими бытовыми тестерами, мультиметр DT-830B уже положительно отличается наличием так называемых аварийных индикаторов, диодного тестера и расширенной шкалы измерений.

Руководство по эксплуатации

Рабочие манипуляции с прибором выполняются с помощью вышеупомянутых комплектных датчиков, для которых предусмотрены соответствующие гнезда. Это металлические стержни с изолированными ручками, которые предназначены для создания контакта между тестером и исследуемой средой, в частности, проводником. В зависимости от желаемого показателя зонд вставляется в один из трех разъемов. Например, разъем COM может действовать как отрицательный разъем, заземленный и общий — опять же, в зависимости от режима, в котором работает мультиметр DT-830B. Инструкция с подробным описанием дает возможность использования двух других розеток. Если необходимо измерить сопротивление или напряжение, то подойдет разъем с маркировкой VΩmA. Большинство модификаций этого мультиметра работают с этой секцией интеграции зонда и для определения силы тока до 200 мА.Если требуется измерить силу тока более 200 мА, тогда вам необходимо использовать розетку 10ADC. После установления контакта с установленным режимом работы устройство отображает информацию о желаемом параметре.

Режимы работы

Информационная панель прибора разделена на секторы и вокруг переключателя. Каждый раздел определяет режим работы мультиметра, а также в некоторых случаях позволяет более точно указать диапазоны измерения. Это особенно актуально для режимов DCV и DCA. В первом случае пользователь может измерить постоянное напряжение в режиме вольтметра, а во втором — использовать амперметр, который поможет напрямую определить значение постоянного тока. Отдельного внимания заслуживает сектор оценки состояния диодов, с которым также работает мультиметр DT-830B. Как пользоваться устройством в этом режиме? В разъемы VQmA и COM установлены щупы, а переключатель расположен на секторе с режимом работы диодов.Дополнительные советы — при прямом контакте — измеряется сопротивление. Важно учитывать характер падения напряжения. Элемент неисправен, если сопротивление при измерении в прямом и обратном направлениях одинаковое.

Инструкция по эксплуатации

Тестер позиционируется разработчиками как износостойкий, но продолжительность его эффективной работы все равно будет зависеть от периодичности профилактических мероприятий. После каждого измерения прибор очищают от грязи и пыли, если работы проводились на строительной площадке или в мастерской. Для обеспечения точности измерений мультиметр DT-830B следует регулярно диагностировать. В инструкции по эксплуатации модели также указаны проблемы с ее эксплуатацией в условиях повышенной влажности с коэффициентом около 75%. Во-первых, в таких условиях заметно снижается точность измерения, во-вторых, возникает риск выхода из строя чувствительных элементов электрического наполнения.

Правила транспортировки и хранения

Прибор можно транспортировать любым видом транспорта, предварительно обеспечив его физическую сохранность.Тестер не должен подвергаться механическим ударам, резким перепадам давления и экстремальным температурам. Более жесткие требования предъявляются к условиям, в которых предполагается долгое время содержать мультиметр DT-830B. В инструкции указано, что устройство можно хранить только в отапливаемом помещении с хорошей вентиляцией. Причем температура воздуха должна быть в пределах от 0 до 40 ° С. И особенно следует избегать условий хранения из-за риска контакта мультиметра с пылью, кислотами и щелочами, которые способствуют процессам коррозии.

Положительные отзывы

Аппарат хвалят за широкий спектр положительных качеств. Как правило, отмечается сочетание высокой точности и многофункциональности. Создатели дали устройству богатую опцию, но при этом сумели сохранить достаточный уровень точности измерений. Сами пользователи свидетельствуют, что тестер демонстрирует точность порядка 0,5% по набору рабочих параметров. Специалисты отмечают, что мультиметр DT-830B вполне можно настроить на работу с более надежными индикаторами, но для бытовых моделей такого класса это не имеет смысла.

Отрицательные отзывы

Несмотря на щедрую комплектацию, это не самая сильная сторона устройства. Опытные пользователи рекомендуют даже не начинать пользоваться пробниками, поскольку у них очень тонкие сердечники, которые могут выйти из строя в критический момент. Владельцы отмечают еще один недостаток. Из-за отсутствия предохранителя ремонт мультиметра DT-830B может потребоваться даже при нормальной эксплуатации. Отсутствие твитеров и защитных индикаторов приводит к тому, что пользователь не подозревает о чрезмерных нагрузках и тем самым подвергает опасности электрическую начинку.Но это касается последних модификаций устройства, которые производятся по упрощенным схемам. Кстати, переход на новую концепцию моделей с ограниченными защитными функциями определяет невысокий ценник тестера.

Заключение

Для домашнего радиолюбителя устройство более чем подходит. Он вполне подходит для работы с типовыми электроприборами и параметрами сети. Поэтому с точки зрения эксплуатационных возможностей такое решение полностью оправдано.Под сомнение можно поставить только показатели надежности. Но такие недостатки можно исправить с опытом. В частности, мастера рекомендуют доработать мультиметр DT-830B своими руками, снабдив его такими же предохранителями и новейшими транзисторами. Обновление обойдется недорого, но долговечности устройству значительно прибавит. Другое дело, что вторгаться в основу прибора следует только с пониманием устройства и принципов работы современного мультиметра, иначе есть риск минимизировать имеющиеся показатели надежности и точности.

МУЛЬТИМЕТР DT-830B

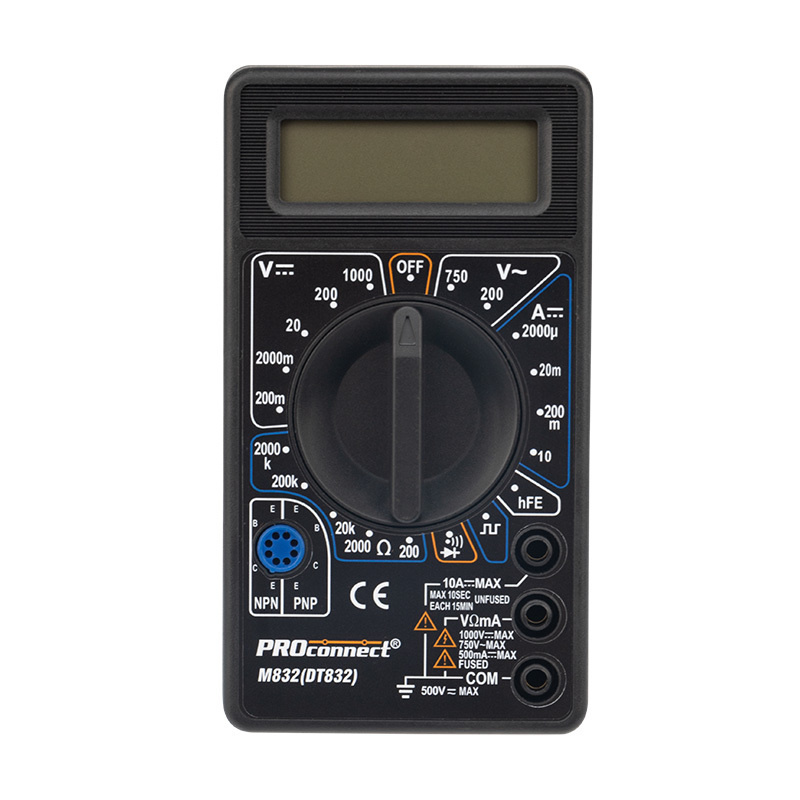

На передней панели мультиметра расположен многопозиционный переключатель, ЖК-индикатор, гнезда для подключения щупов и разъем для проверки транзисторов. Устройство питается от аккумулятора Kron на 9 вольт.

Кстати, если у вас что-то случилось с проводкой в ​​доме или планируете в ближайшее время заменить всю проводку, обратитесь к нашему спонсору Сергею Бирюкову, который оказывает услуги электрика в Москве. Этот электрик сделает все как можно лучше и навсегда.В зависимости от выполненных работ гарантия составляет от 1 до 15 лет. Кстати, стоимость работ можно узнать на сайте http://sergeyelektrik.ru

Позиции переключателя разделены на следующие секторы:
ВЫКЛ / ВКЛ — выключатель питания устройства.
DCV — измерение напряжения постоянного тока.
ACV — Измерение переменного напряжения.
1.5v-9v — проверка аккумуляторов.
DCA — измерение постоянного тока (амперметр).
10А — для измерения большого значения постоянного тока (по инструкции измерения проводятся в течение нескольких секунд).
hFE — секторный транзистор включения измерения.
Диод — сектор для проверки диодов.
Ом — сектор измерения сопротивления.

DCV Sector
На этом устройстве сектор разделен на 5 диапазонов. Измерения производятся от 0 до 500 вольт. С большим напряжением постоянного тока встретится только при ремонте телевизора.При высоком напряжении с этим устройством необходимо работать с особой осторожностью.
При включении «500» Вольт на экране в левом верхнем углу загорается предупреждение Hv , что включен самый высокий уровень измерения, и при появлении больших значений нужно быть предельно осторожным.

Обычно, если вы не знаете величину измеряемого напряжения, измерение проводят путем переключения больших положений диапазона на меньшие.Например, перед тем как измерить напряжение на аккумуляторе сотового телефона или автомобиля, на котором написано максимальное напряжение 3,7 или 12 вольт, мы благополучно ставим сектор в положение «20» вольт. Если поставить поменьше, например на «2000» Устройство милливольт может выйти из строя. Если поставить на больший, показания прибора будут менее точными.
Если вы не знаете величину измеряемого напряжения (конечно, в рамках бытового электрооборудования, где оно не превышает значения прибора), то установите его в верхнее положение «500» вольт и произведите измерение.В общем, можно примерно с точностью до одного вольта измерить на позиции «500» вольт.
Если требуется большая точность, переключитесь только в нижнее положение, чтобы измеренное напряжение не превышало значения в положении переключателя устройства. Этот прибор удобен для точного измерения постоянного напряжения, так как не требует обязательной полярности. Если полярность щупов ( «+» красный «-» черный) не будет совпадать с полярностью измеряемого напряжения, то в левой части экрана появится знак «-» , а значение будет соответствовать измеренному.

Сектор ACV
Сектор имеет 2 позиции на данном типе устройства — «500» и «200» вольт. Будьте осторожны при измерениях 220–380 вольт. Процедура измерения и установки позиций аналогична сектору DCV.

DCA Sector
Это миллиамперметр постоянного тока, который используется для измерения малых токов, в основном в электронных схемах. Во избежание поломки прибора не ставьте переключатель на этот сектор, если вы забудете и начнете измерять напряжение, прибор выйдет из строя.
Также есть позиция 10А для измерения постоянного тока (амперметр). Замеры производятся с перестановкой провода от второй розетки к розетке 10А. Если вам нужно измерить ток любого электрического прибора, вы можете использовать амперметр, но опять же с большой осторожностью. В инструкции к прибору написано, что измерения тока следует проводить в течение нескольких секунд, но я бы не рекомендовал снова использовать эту функцию.

Сектор HFE
Для измерения транзисторов имеется гнездо, указывающее — в какое гнездо, какую ножку транзистора следует поместить. Транзисторы испытывают как n-p-n , так и p-n-p на проводимость на пробой, обрыв цепи. Показывает статический коэффициент передачи тока (только кремний — CT).

Секторный диод
Показывает падение напряжения на переходе от 400 до 700 мВ в прямом направлении на рабочем диоде и на бесконечность, т.е. единица слева в противоположном направлении.

На неисправность, в обе стороны:
1. Близко к нулю — значение пробоя.
2.Близко к бесконечности — обрыв.

Сектор измерения сопротивления (омметр)
Разделенный на положение от 200 Ом до 2 МОм (2 000 000 Ом). Сопротивление от 1 Ом до 2 МОм можно измерить со следующими нюансами:
Сначала: Китайский мультиметр не точный прибор и погрешность его показаний довольно велика.
Во-вторых: непредсказуемо высокая чувствительность при точных измерениях. В связи с этим, когда щупы замкнуты друг с другом, прибор показывает сопротивление цепи, которым нельзя пренебрегать, а рассматривать его как сопротивление провода на щупах, т. е.е. при измерении малых сопротивлений из результата нужно вычесть значение, полученное при замыкании щупов.
Например:
Измеряем сопротивление лампы, так как лампа имеет небольшое сопротивление, выставляем прибор на 200 Ом. Сначала сомкните щупы друг с другом. Мой прибор показал 0,7 Ом — это заберем, замерив нужное нам сопротивление. Замеряем на лампе, получаем 70,8 — 0,7 = 70,1 Ом. Учтите, что показания приблизительны, но в случаях с бытовыми электроприборами этого достаточно.Доработать ассортимент по сектору несложно. Если единица измерения отображается в левой части экрана, то сопротивление больше установленного положения переключателя, а если единица измерения отображается на экране, когда переключатель составляет 2000 кОм, то цепь можно считать разомкнутой. Когда появляются цифры, в цепи присутствует определенное сопротивление.

Замена батареи:
Как только вы заметили неисправность на дисплее, цифры исчезают или показания не соответствуют приблизительным значениям, тогда пора заменить батарею. Берем небольшую отвертку Phillips, снимаем заднюю крышку и заменяем аккумулятор. Напомню, что устройство питается от батареи Krona 9В.

Мультиметр можно купить недорого.

инструкция по применению. Подробная инструкция по использованию мультиметра и его возможностей Инструкция по использованию тестера

Традиционная безопасная бритва обеспечивает чистое бритье с минимальным повреждением кожи. Это верно только в том случае, если у вас хорошо развита техника.Эта статья покажет вам, как правильно бриться с Т-образной балкой.

Для чистого бритья безопасной бритвой необходимо отработать технику

Набор для безопасного бритья

Вам понадобится:

• Станок Т-образный.
• Качественное лезвие.
• Крем для бритья или мыло.
• Кисточка для бритья.
• Горячая вода.
• Зеркало.
• После бритья.

Вы также можете использовать чистое вафельное полотенце для отпаривания кожи, емкость для взбивания пены и отрезанный кусок, например квасцы. Некоторым мужчинам нравится использовать средства перед бритьем, такие как масло, крем, лосьон или специальное мыло. Кроме того, бритье работает лучше, если у вас есть время и хорошее настроение.

Есть все, что вам нужно? Начать процедуру. Он состоит из следующих этапов: подготовка кожи и щетины, взбивание пены и нанесение ее на лицо, само бритье, обработка кожи и очистка инструментов. Обратите внимание, что на практике некоторые этапы выполняются одновременно или внахлест.Но для удобства восприятия и сохранения логики изложения они описаны последовательно.

Как подготовить кожу и щетину

На этом этапе необходимо подготовить кожу и щетину для контакта с лезвием. Что касается кожи, то встреча с бритвой должна проходить с минимальными повреждениями. Во время приготовления необходимо максимально увлажнить эпидермис. Это делает его эластичным. Именно эластичность или податливость кожи защищает ее от травм при контакте с острым лезвием.

Но волосы должны быть неэластичными. Сила волос обеспечивается внешним слоем или кутикулой. В нормальном состоянии кутикула представляет собой слоистые и плотно прилегающие клетки. Сверху они покрыты кожным салом. Благодаря этому волосы защищены от механических повреждений и проникновения лишней влаги.

Кстати, вы, наверное, слышали сравнение прочности человеческого волоса и прочности медной проволоки. Волосы прочнее проволоки того же диаметра.

Когда вода попадает в волосы, они становятся тяжелее и менее эластичными. Клетки кутикулы не так плотно прилегают друг к другу, что делает внешний слой менее устойчивым к механическим воздействиям, таким как резка лезвием.

Как на практике подготовить кожу к бритью? Действуйте так:

• Вымойте лицо с мылом. Это обезжирит вашу кожу. Это облегчает проникновение воды в эпидермис и волосы. Вода должна быть очень теплой или немного горячей.Но избегайте чрезмерно горячей воды. Он обезвоживает и даже обжигает кожу.
• Примите теплый душ. Во время умывания вы можете направить струю воды на лицо в течение нескольких секунд. Это увлажнит вашу кожу и волосы. Теплая вода также расширит поры.
• Не сушите лицо после душа. Используйте крем для бритья или мыло, чтобы вспенить, нанесите его на кожу и начните бритье.

Обратите внимание, что нанесение пены на лицо также является подготовкой к бритью. Более того, это очень важная часть подготовки.Почему? Во-первых, мыльная пена всегда щелочная. Щелочь снижает прочность и эластичность кутикулы волоса. Это облегчает стрижку волос лезвием.

Во-вторых, почти любой крем для бритья и мыло содержат увлажняющие ингредиенты, такие как глицерин или масла. Пена увлажняет кожу и волосы, обеспечивая комфортное бритье.

В-третьих, пена облегчает скольжение бритвы и действует как буфер или амортизатор между лицом и лезвием. Благодаря этому бритва меньше повреждает эпидермис.

Наконец, когда вы наносите пену, щетка для бритья приподнимает щетину, помогает удалить мертвые клетки эпидермиса и массирует кожу.

Если у вас нет времени принять душ, используйте для приготовления полотенце, смоченное в горячей воде. Вымойтесь с мылом, смочите чистое вафельное полотенце горячей водой, отожмите и приложите к лицу. Оставьте полотенце на минуту или две. После этого нанесите пену и побрейтесь. Учтите, что полотенце лучше прикладывать ко всему лицу, а не только к зоне для бритья.Это стимулирует рефлекторные реакции, за счет которых поры расширяются, а также расслабляет мускулатуру.

А как же так называемые пресейвы: масла, кремы, лосьоны? При желании нанесите их на распаренное лицо перед приготовлением пены. Возьмите несколько капель масла или небольшое количество крема, разотрите между ладонями и распределите по щекам, подбородку и шее.

Должен ли я использовать presh? Нет. Крем или масло быстро увлажняет кожу и делает ее эластичной. Благодаря этому лезвие меньше травмирует эпидермис.Но эта же проблема легко решается теплой водой и хорошо взбитыми сливками или мыльной пеной. Более того, слишком большое количество предварительного масла препятствует попаданию воды в волосы.

Брейтесь, если ваша кожа обезжирена, станет влажной и покрытой пеной. Кстати, о последнем пойдет речь далее.

Как вспенить мыло или крем для бритья

Вам понадобится кисточка для бритья, теплая вода, крем или специальное мыло. Пену можно взбивать прямо на лице, на ладони или в специальной емкости.Это может быть таз, таз для бритья или даже обычная чашка, миска или салатник.

Для взбивания пены действуйте следующим образом:

1. Перед тем, как пойти в душ, смочите щетку для бритья в теплой воде. Щетинки кисти должны намокнуть и впитать влагу.

2. Вылейте воду из емкости, встряхните щетку для бритья несколько раз и выдавите крем для бритья в емкость. Обратите внимание на два момента.Во-первых, если вы используете крем, достаточно просто встряхнуть кисть два-три раза. Перед взбиванием пенки с нее должна капать вода. А если вы используете мыло для бритья, несколько раз энергично встряхните щетку для бритья. При вспенивании мыла воду в таз лучше добавлять постепенно.

Второй момент: для бритья достаточно выдавить полоску крема длиной до фаланги большого пальца. Это примерно 3 см. Сколько мыла нужно нарисовать? Кисть для бритья должна быть тяжелой, а волоски слипаться.

Полезный совет: если экономия не является вашим главным приоритетом, выдавите немного больше сливок, чем нужно. Полоска в 4 см или полторы фаланги пальца позволят получить одновременно и густую, и влажную пену. Обратите внимание, что необходимое количество может варьироваться в зависимости от марки крема для бритья.

3. Взбить пену кисточкой в ​​миске. Делайте круговые движения, как если бы вы добавляли сахар в чай ​​или взбивали яйца для омлета.Если вы пользуетесь кремом, достаточно подействовать около минуты. Мыло займет больше времени. Поэкспериментируйте с водой: добавьте несколько капель во время взбивания и оцените толщину и влажность пены.

Как узнать, когда пена готова? Например, попробуйте положить щетку для бритья на край чаши без поддержки. Если не упадет, нанесите пену на лицо. Обратите внимание на его консистенцию. Он должен быть густым. Если в пене много крупных пузырей, нужно добавить немного крема и поработать кисточкой для бритья.Если он кажется вам слишком вязким и сухим, добавьте несколько капель воды и снова поработайте кистью.

4. С помощью щетки для бритья нанести пену на лицо. Щетинки щетки для бритья массируют кожу, удаляют излишки эпидермиса и помогают увлажнять эпидермис и волосы. А теперь приступайте к бритью.

Как использовать тренажер с Т-образной балкой

Возьмите станок со вставленным лезвием. Учтите, что бритву лучше держать за конец так называемой ножки или ручки. Это предотвратит чрезмерное давление на кожу во время бритья. Чтобы машина не выскользнула во время использования, старайтесь не касаться поролона руками. Если мыло или крем попадут на ручку бритвы, сразу же промойте ее под проточной водой.

Выберите правильный угол контакта между лезвием и кожей.Оно должно быть примерно 30 °. Чтобы обеспечить такой угол контакта, нужно правильно держать станок. Его положение зависит от дизайна. Например, на бритвах Muhle R89 и R41 угол наклона 30 ° достигается, когда ручка почти параллельна полу. Голова Merkur 37c имеет сложную геометрию. Но подходящий угол контакта также достигается, когда ручка смотрит в пол не прямо вниз, а под углом.

Если вы впервые используете классическую безопасную бритву, поэкспериментируйте с углом атаки. Вы поступаете так:

• Осторожно коснитесь рукой лица своего лица. В этом положении ручка будет указывать прямо на пол.
• Медленно сдвиньте ручку вверх и в сторону, пока не почувствуете контакт лезвия с кожей.
• Сделайте несколько коротких движений бритвой.

Скорее всего, во время эксперимента лезвие контактировало с кожей под тупым углом.В этом случае лезвие не бреет, а царапает волосы. Вы можете бриться с этим углом контакта, но вам потребуется несколько проходов для достижения приемлемого чистого бритья. Лишние проходы могут вызвать раздражение кожи. Так что продолжайте экспериментировать:

• Коснитесь лица крышкой машины. В таком положении ручка смотрит в сторону строго параллельно полу.
• Медленно опустите ручку вниз, пока не почувствуете контакт лезвия с кожей.
• Осторожно и без давления сделайте несколько очень коротких движений бритвой.

В этой части эксперимента вы использовали агрессивный острый угол. Вероятно, было меньше 30 °. В таком положении бритва поранит кожу, вызовет раздражение и врастание волос.

Теперь вам нужно найти золотую середину. Обратите внимание, это не 45 °. Этот угол слишком тупой. Возьмите свой ножевой станок и попробуйте определить на глаз, где достигается контакт 30 °. Постарайтесь сохранять это положение во время бритья.

Если вы только начинаете работать с традиционной Т-образной балкой, брейте по мере роста волос. У большинства мужчин это направление сверху вниз. Когда почувствуете, что готовы, экспериментируйте. Попробуйте поглаживать бритвой перпендикулярно направлению роста волос. Не брейтесь против шерсти. В этом случае кожа сильно травмируется, а за чистое бритье вы платите раздражением и вросшими волосками.

Обратите внимание, что экспериментировать с направлением бритья лучше через несколько недель или месяцев после использования классической бритвы.

• Сколько проходов бритвы, чтобы сделать фокус за два прохода. Поначалу чистое бритье может вам не подходить. Однако через несколько месяцев после того, как вы начнете пользоваться традиционной бритвой, вы будете бриться за два прохода.
• Нужно ли повторно наносить пену перед каждым проходом? Необходимый.
• Как насчет продукта перед бритьем? Что касается крема или масла, их достаточно нанести один раз перед первым проходом.
• С какой части лица лучше бриться? Это вопрос личных предпочтений. Возможно, вам будет удобно сначала побрить щеки и скулы, затем кожу над верхней губой, а затем подбородок и шею.
• Как сильно нужно нажимать на тренажер? Если у вас есть металлическая бритва, вам вообще не нужно на нее давить. Лезвие машины должно двигаться по коже под собственным весом.

После удаления щетины переходите к заключительным процедурам.

Что делать после бритья

В первую очередь позаботьтесь о своем лице. Тогда обратите внимание на принадлежности для бритья.

Бритье травмирует кожу. Из-за снятия верхнего слоя эпидермиса он теряет влагу. Добавьте к этому стресс от резкого воздействия щелочной пены от мыла или крема для бритья. Понятно, зачем коже нужна помощь? Действуйте так:

• Смойте с лица остатки пены для бритья теплой водой.
• Если вы видите кровоточащие порезы, используйте кровоостанавливающее и дезинфицирующее средство.Это может быть алунит или квасцы. Смочите его холодной водой и нанесите на порез. Сделайте паузу на несколько минут. Например, пока квасцы воздействуют на кожу, вы можете промыть щетку для бритья.
• Через три-четыре минуты смойте квасцы с кожи. Используйте прохладную или холодную воду. Холод помогает закрыть поры и сузить капилляры.
• Промокните лицо чистым полотенцем. Учтите, что кожу следует намочить, а не тереть. Лучше всего использовать хлопковое вафельное полотенце без ворса.
• Наносите на лицо после бритья. Используйте бальзам, крем или гель без спирта. Выдавите небольшое количество средства, разотрите его между ладонями и нанесите на лицо.

Ваша кожа восстанавливается и с нетерпением жду следующего бритья. Пора позаботиться о бритвенных принадлежностях. Сначала размотайте машинку, помойте ее детали. Лучше всего держать лезвие отдельно от бритвы между процедурами. Поэтому не выбрасывайте вложенный бумажный конверт. Перед сборкой все металлические детали должны высохнуть.

Во-вторых, тщательно промойте щетку под проточной водой. Несколько раз встряхните щетку, чтобы удалить воду. Храните щетку на подставке щетиной вниз. В-третьих, вымойте и высушите бритвенную чашу. Не забудьте закрыть и хранить средства после бритья и после бритья.

Бритье обычной бритвой просто

Чтобы бритье было приятным и эффективным, необходимо выполнить несколько условий. Обратите внимание на подготовку кожи и волос. Научитесь правильно держать станок и выбирать угол атаки лезвия. Брейтесь короткими движениями без давления. После бритья вымойте лицо, при необходимости используйте алунит и нанесите после бритья. Если все сделать правильно, отличное настроение гарантировано.

У каждого члена семьи должен быть мультиметр, который может пригодиться при различных измерениях характеристик, связанных с электричеством или электроникой. Как правильно пользоваться мультиметром, что с его помощью можно измерить — на эти вопросы вы получите ответ в нашей статье.

Что такое мультиметр

Мультиметр — это прибор для измерения следующих электрических параметров:

• напряжения;
• сила тока;
• сопротивление.

В зависимости от модели устройства могут определять другие величины, связанные с электричеством:

• емкость современных конденсаторов
• частота электрического тока;
• температура;
• параметров современных транзисторов.
• состояние диода.

Для измерения этих дополнительных значений производители предоставляют устройства с дополнительными функциями.

Классификация мультиметров

Есть как аналоговые, так и цифровые мультиметры.

Аналоговый прибор снабжен шкалой со стрелкой. Показания в нем определяются по движущейся стрелке, что является основным недостатком такого счетчика. Стрелка не зафиксирована на месте, чтобы снять показания, вы должны постоянно следить за движением и остановкой стрелки, иметь возможность быстро запоминать значение на шкале. Иногда все это делать неудобно, так как еще нужно следить за положением щупов.

Но у стрелочного тестера есть свои достоинства.Главный из них — четкость движения стрелки. При измерении пользователь сразу определяет по его движению, что происходит с сигналом. Аналоговое устройство не так восприимчиво к помехам, как его цифровой аналог.

Электронный мультиметр более популярен благодаря своим многочисленным преимуществам перед стрелочными аналогами.

Результаты измерений отображаются здесь в виде цифровых значений. Рассчитывать не нужно, так как на стрелке следите за мерцающей стрелкой.В этом плане цифровой прибор очень удобен, а его простота и достаточная точность измерения намного больше функциональности, доступная цена делают цифровой тестер более актуальным.

Мультиметр

Внутри корпуса находится блок питания, плата, дисплей или шкала со стрелкой. Аналоговый измеритель имеет экран со стрелкой и разноцветную шкалу на корпусе.

В центре лицевой стороны корпуса находится регулятор, с помощью которого задаются виды измерений и их диапазоны.Он работает от батареек, поэтому важно не забыть установить переключатель в положение «ВЫКЛ» после использования устройства.

Каждый тестер оснащен двумя измерительными выводами, которые представляют собой красный и черный провода с металлическими стержнями на одном конце и вилками на другом.

Учитывать существующие обозначения на корпусе мультиметра.

В корпусе, как правило, справа внизу находятся три розетки-разъема, к которым подключаются указанные выше проводники.

• Для измерения переменного тока до 10 ампер используйте самый верхний разъем с маркировкой 10ADC.
• Далее идет разъем VmA. К этим розеткам подключается только красный провод.
• Самый нижний разъем — COM. К нему подключается черный (минусовой) провод.

Цифровой тестер уведомит вас, если произошла ошибка соединения: на экране появится знак «-». При измерении в цепях постоянного тока необходимо соблюдать полярность.

Большинство мультиметров оснащены разъемом, специально разработанным для проверки параметров транзисторов.

Лицевая сторона корпуса разделена на сектора. Каждый предназначен для определенного типа измерения.

При переключении ручки на ЖК-дисплее должны появиться цифры. Если дисплей пустой, значит батарея либо разряжена, либо отсутствует в устройстве.

• Подключаем красный провод к разъему «VmA», черный провод к разъему «COM».
• Ставим переключатель в сектор измерения сопротивления.
• Закрываем концы щупов.
• На дисплее должны появиться нули. Аппарат находится в исправном состоянии и готов к работе.

Если щупы открыты, на экране появится цифра «1» со значением сопротивления, на котором находится регулятор.

Измеряем напряжение мультиметром

Давайте посмотрим, как использовать цифровой мультиметр при измерении напряжения.

Если измерять напряжение в домашней сети, регулятор переводится в сектор ACV и устанавливается на 600 В (в других моделях 750 В).Не прикасайтесь к металлическим концам зондов.

Для измерения напряжения в батареях, аккумуляторах переключатель переведен в сектор измерения постоянного напряжения. Выберите значение выше номинального значения измеряемого элемента.

Стрелочный мультиметр используется так же, как и цифровой прибор.

Измерительное сопротивление

Переключите регулятор в сектор со знаком сопротивления Ω. Его следует установить до ближайшего большего значения.Предположим, мы знаем, что измеряемый резистор составляет 50 кОм. Переведите ползунок в ближайшую большую позицию, в нашем случае это будет 200к.

Когда регулятор находится в положении ниже номинального значения измеряемого элемента, на дисплее ничего не отображается.

Измеряем ток

Нужно знать, что нельзя измерить ток, например, прямо вставив стержни тестера в розетку — сжечь прибор.

Нагрузку (лампу с цоколем) следует подключать последовательно от мультиметра к розетке. Подключите красный щуп к разъему 10ADC. Вилка второго провода остается в той же розетке. Переключатель находится на самой большой отметке в секторе DCA.

Прикрепите любой исправный кусок провода к цоколю лампы, а другой конец присоедините к щупу прибора. От цоколя лампы должен быть еще один провод, он вставляется в розетку.

Второй датчик подключен к розетке.

Результаты измерения отображаются на дисплее.

Фото-инструкция как пользоваться мультиметром

Мультиметр предназначен для проверки параметров электрических сетей и электронных компонентов. Неопытному человеку управление этим устройством покажется сложным.Но на самом деле достаточно понять принцип снятия показаний и установки настроек. После этого будет казаться, что без него даже розетку поменять не получится, и это действительно так.

Что это за устройство и какие функции оно может выполнять? На первом этапе ознакомления с работой мультиметра необходимо разобраться в его настройках и возможностях. Практически на всех моделях обозначения на латыни и представляют собой аббревиатуры или сокращения от английских терминов.

Теперь, зная «язык» устройства, можно приступить к изучению его возможностей. Название мультиметр (или мультиметр) означает широкий диапазон измерений различных электрических величин:

• постоянного и переменного напряжения и тока.
• Значение сопротивления.
• Вместимость. Эта функция встречается в основном в профессиональных устройствах.

Для бытовых нужд можно приобрести стандартный цифровой мультиметр с оптимальным набором функций. Поскольку отечественные производители практически не выпускают устройства такого класса, выбор останавливается на зарубежных цифровых мультиметрах.

Панель управления устройства разделена на два условных сектора — ЖК-дисплей и блок настроек. Последний чаще всего представляет собой круглый переключатель с маркировкой вокруг него. Он в свою очередь делится по измеренным значениям с максимальным значением пределов измерения.

Измерения проводятся с помощью датчиков, которые устанавливаются в специальные гнезда на приборе.

Перед тестированием проверяются аккумуляторы и работоспособность устройства. При повороте переключателя в любое положение, кроме «Выкл.», На индикаторе должны отображаться нули. Теперь вы можете приступить к измерению интересующего количества.

Сначала устанавливается верхний предел. Например, для постоянного напряжения оно может составлять от 200 мВ до 1000 В. Если известен хотя бы порядок значения, устанавливается ближайший к нему верхний предел. В противном случае рекомендуется устанавливать максимальное значение и уменьшать его до тех пор, пока в процессе измерений индикатор не покажет цифры, отличные от нуля.Если не следовать этой методике, то будет вероятность выхода устройства из строя.

Напряжение

Практически все бытовые приборы и аккумуляторы работают от постоянного напряжения. Это наиболее часто измеряемая величина. С нее начнется первый опыт снятия показаний.

Устанавливаем щупы в соответствии с цветовой маркировкой. Если этого не происходит, найдите на корпусе зонда обозначение «+» или «-». После этого устанавливается максимальное значение постоянного напряжения. В нашем случае это 1000 В. Далее контакты щупов касаются соответствующих полюсов проверяемого элемента. В этом случае не стоит опасаться ошибочной полярности — значение на экране только изменит свой знак.

Снижение предельного значения переключением ручки останавливаем, когда на дисплее появляются стабильные показания.

Напряжение переменного тока измеряется аналогичным образом. Исключение составляет отсутствие полярности.

Ток

При измерении постоянного тока заранее подумайте, как мультиметр будет подключен к проверяемой цепи.Эта задача рассматривается индивидуально для каждого случая. Если у вас нет опыта составления подобных схем, лучше сначала изучить теорию. В противном случае велика вероятность поломки мультиметра.

Еще один важный момент — расположение датчиков в гнездах. Если желаемый параметр тока гарантированно будет меньше 200 мА, то их расположение остается стандартным. Но при показаниях выше 200 мА и до 10 А один из щупов устанавливается в специальный разъем.

Ниже приведены простейшие примеры измерения силы тока разной величины.

Сопротивление

Измерение величины сопротивления может быть полезно не только для проверки параметров электрической сети. Эта функция будет полезна при установке электрического теплого пола или любых других систем отопления, работающих от электричества.

Принцип измерения полностью аналогичен шагам по нахождению значения постоянного напряжения.Необходимо переместить тумблер в нужный сектор.

Профессиональным электрикам и электронщикам, помимо этих основных видов снятия показаний, известно множество других параметров, которые можно прямо или косвенно узнать с помощью мультиметра. Но для повседневных нужд вышеупомянутой информации будет достаточно, и вскоре использование мультиметра станет столь же привычным.

Что такое мультиметр? Это прибор, с помощью которого можно легко определить напряжение и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести обрыв проводов. То есть устройство действительно нужно даже в повседневной жизни. Поэтому вопрос, как пользоваться мультиметром, сегодня звучит довольно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два типа: мультиметры стрелочные, аналоговые и цифровые. Электрики давно используют мультиметр стрелочный, но работать с мультиметром такого типа сложно.

• Разобраться в нескольких шкалах непросто.
• Необходимо удерживать сам прибор в определенном положении, чтобы стрелка не «ходила» по шкале.

Поэтому все больше мастеров отдают предпочтение цифровым мультиметрам, а не аналоговым. Следовательно, будет рассматриваться именно он. Следует отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но следует отметить, что существует определенная пропорциональность, при которой соотношение цены и функциональности устройства прямое. То есть чем дороже устройство, тем больше в нем функций.

Производители предлагают дорогие модели, похожие на осциллографы.На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одинаковый дизайн и практически одинаковый внешний вид.

В комплект таких тестеров входит сам прибор и два щупа: красный и черный. Питание осуществляется от батареи Krone на 9 вольт (потребление энергии минимальное). Это весь комплект.

Прежде чем перейти к основному вопросу статьи — как пользоваться мультиметром любого типа: все тонкости — необходимо ознакомиться с его функциональными приборами и научиться ими пользоваться.В принципе, условия использования достаточно простые.

Внешний вид

В середине устройства есть переключатель. С его помощью выбирается режим работы мультиметра. В кружке вокруг переключателя расположены секции, определяющие режимы измерения параметров:

• напряжение: постоянное и переменное;
• ток: постоянный и переменный;
• сопротивление;
• параметров радиодеталей.

Есть три отверстия для датчиков, кнопка или тумблер для включения и выключения прибора, монитор, на котором отображаются результаты.

Прежде чем заняться вопросом, как пользоваться цифровым мультиметром, необходимо знать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменная — (V ~). Постоянный ток: А-, переменный А ~. Сопротивление: Ом. Имеется три измерительных провода: V / Ω, com, mA. Некоторые мультиметры имеют четыре гнезда. Добавлены 20А макс. Он используется, когда вам нужно измерить ток более 200 мА.

Уже по надписям можно понять, что функции мультиметра имеют большой диапазон.

Что такое мультиметр, определяется, по надписям все понятно, теперь главный вопрос как пользоваться мультиметром для чайников.

Измерение постоянного напряжения

Таким образом можно измерить напряжение в батарее или аккумуляторе.Установите два щупа на клеммы аккумулятора, на экране появятся цифры, обозначающие само напряжение. Если перед числами стоит знак минус, значит полярность подключения просто нарушена. Это означает, что необходимо поменять местами установку щупов на батарею.

Если напряжение АКБ неизвестно, то, начиная с максимального значения настройки переключателя, проверяем каждую позицию отдельно. Например, на максимуме тестер показал 008.Эти два нуля перед числом указывают на то, что напряжение батареи намного ниже, чем то, что установлено на мультиметре. Необходимо постепенно, понижая режим тестирования, чтобы на мониторе отображалось единичное значение. Например, 8.9. Там написано, что напряжение батареи 9 вольт.

Если он появляется на экране, то выбранный уровень проверки ниже номинального. Это значит, что вам нужно поднять уровень на одну позицию. Все просто, работать с тестером одно удовольствие.

Измерение переменного напряжения

Как измерить переменное напряжение? Датчики остаются в том же положении, переключатель перемещается в секцию (V ~). Также существует несколько пределов измерения. Например, как измерить мультиметром напряжение в розетке 220 вольт. Кстати, в переменном напряжении полярности нет, поэтому точная установка щупов значения не имеет.

Необходимо установить контрольный уровень более 220 В, обычно переключатель от 600 до 750 вольт, в зависимости от модели тестера.Теперь в розетку вставлены два щупа. В зависимости от нагрузки на трансформатор результат может варьироваться от 180 до 240 вольт. Если показатели попадают в этот диапазон, значит все нормально.

Измерение сопротивления

Положение зондов такое же. Переключатель переместится в отдел Ω. Теперь нужно убедиться, что мультиметр в хорошем состоянии. Как проверить? Два зонда просто соединяются вместе. В этом случае прибор должен показывать ноль.

В этом диапазоне измерения также есть несколько ограничений, а также функция проверки целостности цепи и диодов.Как прозвонить цепь мультиметром будет представлено ниже.

Например, вы можете подумать, как измерить сопротивление катушки с неизвестным номиналом с помощью мультиметра, это полезно, если вы не уверены в его характеристиках. В отличие от предыдущих тестов, здесь нет необходимости устанавливать ограничение на максимум. Устройство от этого не пострадает. Последовательность проверки может быть следующей:

• Например, предел измерения установлен на среднее значение. Пусть будет 2М.То есть предельное значение сопротивления не должно превышать 2 МОм.
• Датчики подключаются к концам катушки.
• Если на дисплее отображаются нули, значит в катушке есть сопротивление, просто неправильно выбран предел проверки. Поэтому его нужно уменьшить на одну позицию — до 200К.
• Тест выполняется снова. Если он уже показал числовое значение, но перед числом стоит ноль, то вы можете дополнительно понизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа.Это будет номинальное сопротивление катушки.

Если при проверке сопротивления катушки на мониторе появляется цифра «1». Это означает, что номинал намного выше выбранного лимита. То есть нужно будет идти в обратном направлении, увеличивая предел измерения.

Измерение тока

При использовании мультиметра для измерения переменного или постоянного тока вставьте красный измерительный провод в гнездо мА, черный — в com. Если ток измеряется переменным источником, то переключатель переводится в отдел — A ~, с постоянной: A–.

Важно! При измерении силы тока более 200 мА обязательно подключите провод к соответствующей розетке.

Главное условие, как правильно измерить силу тока мультиметром — это последовательно установить прибор в цепь. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребления тока большой величины (например, выше 10 ампер). Лучше делать это с помощью электрического зажима. Поэтому ток мультиметром лучше не измерять.

Все дело не в самом тестере, потому что он сам защищен металлической планкой, через которую проверяются большие токи. Кронштейн устанавливается внутри и имеет диаметр 1,5 мм. Такой размер способен выдерживать значительный измеряемый ток за 10-12 секунд. Все дело в проводах зонда. Они тонкие и уж точно не рассчитаны на большие нагрузки.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром при проверке радиодеталей.Проверка диода — это определение наличия у него сопротивления, собственно, целостности проводов и кабелей. Поэтому черный измерительный провод вставляется в разъем com, а красный — на В / Ом. При этом сам черный щуп подключается к катоду диода, то есть отрицательным концом, красный — к аноду. Дисплей прибора (омметр) должен показывать значение прямого сопротивления диода. Если поменять местами щупы на концах радиокомпонента, то на мониторе должен появиться блок.Это, конечно, в том случае, если диод исправен.

• Если в двух направлениях тестирования исправное устройство показывает одно, то диод перегорел.
• Если он показывает минимальные показатели (меньше единицы), он сломан.

Как пользоваться мультиметром при проверке транзистора. Это тоже несложно. Необходимо перевести аппарат в режим «hfe». Вставной транзистор имеет три выхода: базу, эмиттер и коллектор. На приборе такие же обозначения: B, E, C.Концы транзистора и точка входа должны быть совмещены, все должно соответствовать расшифровке. Как только это произойдет, прибор покажет значения усиления транзистора.

Как правильно пользоваться мультиметром при проверке емкости конденсатора. Сам индикатор можно найти, установив радиокомпонент с двух концов в сектор «Сх». Переключатель также указывает на этот сектор. Существует несколько ограничений, поэтому, зная емкость тестируемого элемента, вы можете настроить ее на требуемый показатель.На дисплее отобразится номинальное значение производительности.

Звонок

Что значит прозвонить мультиметр? Этот термин появился еще во времена использования стрелочных тестеров, когда необходимо было проверить электрическую цепь на сопротивление. Чтобы установить шкалу прибора на ноль, а также убедиться, что щупы в хорошем состоянии, они были подключены друг к другу. В данном случае переключатель устанавливался в секторе, на котором нарисован звонок. Если все в порядке, то прозвенел звонок.

Поэтому, когда задают вопрос, как прозвонить цепь, или как прозвонить провод мультиметром, надо понимать, что это всего лишь аналогия.

Все, что описано выше, на самом деле представляет собой несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электросхемы. Именно они в начале своей работы начинают задумываться, как лучше использовать тестер с мультиметром. Все ответы в этой статье.

Если вы обнаружите ошибку, выберите фрагмент текста и нажмите Ctrl + Enter .

Мультиметр — довольно известное устройство, позволяющее проводить все необходимые электрические измерения за считанные секунды. С его помощью можно быстро и точно установить силу тока и напряжения, сопротивление. В то же время это позволяет легко и эффективно прозвонить цепь на предмет ее целостности.

Как показывает многочисленная практика, с помощью мультиметра люди, занимающиеся радиотехникой, проверяют диоды и транзисторы на их работоспособность.Если говорить о более дорогих моделях, то они имеют гораздо больше функций и даже позволяют измерять емкость конденсаторов, температуру, индуктивность и многие другие характеристики, которые может иметь электрооборудование.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считаются невероятно популярными, ведь именно эти модели устройств обычно используются чаще всего. Они просты в использовании и не очень дороги. Если вы не знаете, как обращаться с измерителем этого типа, то на нашем сайте вы можете найти большое количество видеороликов, демонстрирующих все детали использования продукта на практике.

Устройство и принцип работы мультиметра цифрового ДТ

Чтобы понять, как устройство работает и как оно работает, возьмем в качестве примера популярную модель dt-838. Если самостоятельно разобраться, как работает эта модель, то у вас не должно возникнуть трудностей с использованием других устройств такого типа. Единственные отличия, которые есть у разных мультиметров, — это только значки, нанесенные на продукты. Кроме того, могут быть некоторые дополнительные функции.На лицевой стороне выбранной нами модели есть специальный ЖК-индикатор, переключатель, позволяющий менять режимы работы, а также разъемы, через которые подключаются датчики.

Мультиметры цифровые как пользоваться, видео-инструкция по эксплуатации для чайников

Благодаря тому, что на устройствах есть специальные отметки, это позволяет вам установить значение, которым можно управлять. Это значение позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа расположены рядом и делятся на разные группы.

В некоторых более современных моделях мультиметров принято устанавливать предел измерения на автоматическом уровне. Для этого достаточно с помощью переключателя выбрать нужное вам контролируемое значение. Если говорить напрямую об обозначениях, которые расположены на лицевой стороне продукта, то инструкция нужна, потому что такие обозначения в разных моделях от разных производителей могут незначительно отличаться.

Как использовать щупы мультиметра dt-830b, dt-832v, dt-838, инструкция по эксплуатации

Для использования устройства по прямому назначению необходимо сначала обнажить щупы, а затем прикоснуться ими к проводу, розетке, выключателю и т. Д.Для этого на лицевой стороне мультиметра есть три специальных разъема. Если говорить об измерении по цветам, то этот вид измерения следует использовать только при проведении манипуляций в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет разницы, как именно будут подключаться щупы.

Как пользоваться мультиметром инструкция для чайников видео

При измерении напряжения будьте очень осторожны и не касайтесь оголенных участков щупов.Перед началом работы также очень важно убедиться, что щупы правильно подключены к разъемам на передней панели устройства. Всегда следует помнить, что неправильное использование моделей dt-832, 830, 838 и других может спровоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкцию следует изучать в обязательном порядке, вне зависимости от объема знаний в этой области.

Правила работы с цифровым мультиметром

Инструкцию по использованию мультиметра dt следует прочитать перед началом работы, особенно если у вас очень небольшой опыт проведения измерений.Если и после этого вы не можете полноценно работать с устройством, то посмотрите видео на нашем сайте, где подробно будет описано, как правильно и аккуратно использовать это устройство.

Как пользоваться мультиметром инструкция для чайников видео

Для того, чтобы можно было измерить напряжение мультиметром, ничего особенного не нужно. Никаких переключений в цепи и т. Д. Не требуется. Главное правило в этой ситуации — нужно постараться максимально точно определить приблизительное значение, а также тип напряжения, которое вы собираетесь измерять.Итак, вставьте соответствующие щупы в розетку, а затем слегка коснитесь клемм розетки. Когда происходит касание, значит, нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838, каждый сможет измерить силу постоянного тока. В этой ситуации очень важно правильно установить датчики. В противном случае срабатывает предохранитель, который потом нужно немедленно заменить, чтобы не произошло более серьезных поломок и прочего.Следует отметить, что работать с режимом измерения силы тока желательно не более 15 секунд. Предел измерения должен быть установлен как минимум с минимальным запасом. После того, как щупы будут установлены, нужно будет отключить цепь и подключить само устройство — обязательно последовательно.

Чтобы определить активное сопротивление элемента, необходимо сначала отключить его от цепи, а затем подключить мультиметр параллельно. Если неправильно выставить максимальное значение, то в данной ситуации это не приведет к поломке.цифровое устройство … Если это произойдет, то вы увидите на экране несколько единиц и не более.

Видеообзор мультиметра DT-830D. Инструкция по применению для чайников

Чтобы без проблем прозвонить цепь, установите переключатель на мультиметре в режим звонка, а затем осторожно замкните щупы. Устройство обязательно должно издавать достаточно громкий звуковой сигнал, а затем отображать показания, которые будут максимально близки к нулю. Подобная процедура обычно проводится для того, чтобы узнать, исправен ли тестер и можно ли использовать мультиметр.В ситуации, когда проверяемая схема исправна, устройство издаст определенный звуковой сигнал, а затем покажет значение сопротивления на своем экране. Если в цепи наблюдается обрыв цепи или другая поломка, то цифры на экране будут показывать увеличение. В некоторых случаях может появиться только несколько и ничего больше. Некоторые, более современные модели могут иметь специальную аббревиатуру «O.L» в случае прерывания.

Обязательно проверить работу устройства. Для этого нужно дополнительно подключить к розетке параллельно вольтметр.Затем достаточно сравнить показания вольтметра и мультиметра. Для того, чтобы иметь возможность проверить, насколько верны измерения тока, необходимо снять показания постоянной нагрузки прибора и дополнительно с помощью амперметра.

Если вы видите на экране единицу, то это может означать только одно: лимит выставлен неправильно, то нужно повторить всю процедуру проверки цифрового тестера. Иногда аккумулятор может загореться — это значит, что для нормального функционирования устройства его нужно будет немедленно заменить

Как пользоваться мультиметром: инструкция по применению dt-830b, dt-832, dt-838 для чайников, перед началом использования прибора в работе обязательно стоит изучить.Если после того, как вы прочитали инструкцию по эксплуатации, у вас остались вопросы, вы можете посмотреть видео на нашем сайте, где вы сможете быстро получить ответы.

Выбор мультиметра. Видеосоветы для начинающих

Цифровой мультиметр DT на первый взгляд может показаться очень сложным устройством, но на самом деле все очень просто. Вы должны обладать минимальными знаниями, чтобы пользоваться им, и быть максимально осторожными. Если вы будете соблюдать все пункты инструкции по эксплуатации, то вы будете пользоваться таким устройством долгие годы, и при этом в его эксплуатации не возникнет никаких сбоев или сбоев.

Цифровой мультиметр с диапазоном измерения 3-1 / 2 разряда 19 с тестом транзисторов

Этот цифровой мультиметр — компактный и легкий инструмент — выгодная сделка, если вам нужно что-то недорогое и надежное . Сердцем прибора является микросхема ICL7106 в сочетании с большим 3-1 / 2-разрядным, 7-сегментным, 0,5-дюймовым ЖК-дисплеем с максимальным показанием 1999 г. Включает батарею 9 В. Устройство может измерять постоянное напряжение (0,1 мВ — 1000 В) , ACV (0.1 В — 750 В), DCA (0,1 мА — 10 А), прямое падение напряжения на диоде (0,1 Ом — 2 МОм) и hFE для биполярных транзисторов PNP и NPN.

Характеристики измерений:

• Подключите красный провод к гнезду «VOmA», а черный измерительный провод к гнезду «COM».
• Установите поворотный переключатель в желаемое положение V ~.
• Подключите измерительные провода к источнику или нагрузке, которую вы хотите измерить, и считайте значение напряжения на ЖК-дисплее.

Измерение постоянного напряжения

• Подключите красный измерительный провод к разъему «VOmA», а черный измерительный провод к разъему «COM».
• Установите поворотный переключатель в желаемое положение. Если измеряемое напряжение неизвестно, установите переключатель диапазонов в самое верхнее положение диапазона, а затем уменьшайте его до получения удовлетворительного разрешения.
• Подключите измерительные провода к источнику или нагрузке, которые измеряются. Считайте значение напряжения и полярность на ЖК-дисплее.

Измерение постоянного тока

• Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Для измерения токов от 200 мА до 10 А вставьте красный провод в гнездо «10 А» (без предохранителя).
• Установите поворотный переключатель в нужное положение.
• Разомкните цепь, в которой необходимо измерить ток, и подсоедините измерительные провода. последовательно со схемой
• Считайте текущее значение на ЖК-дисплее вместе с полярностью подключения красного провода.

Измерение сопротивления

• Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Полярность красного провода в этом режиме положительная «+».
• Установите поворотный переключатель в желаемое положение диапазона.
• Подключите измерительные провода к измеряемому сопротивлению и считайте показания на ЖК-дисплее.

Тест транзисторов

Перед тем, как пытаться вставить транзисторы в гнездо для тестирования, всегда убедитесь, что измерительные провода отключены от любых измерительных цепей.Также нельзя подключать компоненты к разъему hFE при измерении напряжения с помощью измерительных проводов!

• Установите поворотный переключатель в положение «hFE».
• Определите, относится ли проверяемый транзистор к типу NPN или PNP, и найдите выводы эмиттера, базы и коллектора.
• Вставьте провода в соответствующие отверстия гнезда hFE на передней панели.
• Мультиметр покажет приблизительное значение hFE при условии базового тока 10 мкА и Vce 3 В.

Проверка диодов

• Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Полярность красного провода положительная «+».
• Установите поворотный переключатель в положение проверки диодов.
• Подключите красный провод к аноду проверяемого диода, а черный провод к катоду диода.
• Прямое падение напряжения на диоде будет отображаться в мВ. При обратном подключении, для исправного диода должна отображаться только цифра «1».
• Замена батареи и предохранителя

Если на ЖК-дисплее появляется знак «BAT», это означает, что батарея старая и ее необходимо заменить. Ослабьте винты на задней крышке и откройте корпус. Замените разряженную батарею на новую того же типа (9V 6F22 или NEDA 1604). Заменить предохранитель несложно, и его следует заменить на батарею того же номинала (F250mA / 250V).

Устройство имеет широкий диапазон рабочих температур: от -20 ° C до 75 ° C (от 32 ° F до 104 ° F) и температуру хранения: от -10 ° C до 50 ° C (от 10 ° F до 122 ° F) .Гарантированно сохраняется точность в следующих пределах в течение 1 года при использовании при температуре 23 ° C ± 5 ° C и относительной влажности менее 75%: Напряжение переменного тока

Напряжение постоянного тока

Постоянный ток

Защита от перегрузки: предохранитель F250mA 250V (диапазон 10A не используется!).

Сопротивление

Другие характеристики

$ 3 Разборка мультиметра | Hackaday

[Diode Gone Wild] и его кот решили посмотреть, как внутри работает трехдолларовый метр. Счетчик был помечен как DT-830B, и у него уже была более старая модель той же модели, и он задавался вопросом, как они могут позволить себе продать его — включая доставку — за 3 доллара. Вы можете посмотреть видео его тестирования, разборки и обратного проектирования ниже.

Что было странно, так это то, что, несмотря на тот же номер модели, размер измерителя был немного другим.Когда он открыл корпус, чтобы установить батарею, он заметил, что плата не выглядела так, как будто на ней были предохранители или компоненты, соответствующие номинальному напряжению. Он решил, что недостающие части могут быть под платой, и проверил измеритель.

Честно говоря, за 3 доллара счетчик неплохо согласовывался с другими его счетчиками. Шкала переменного тока представляла собой не что иное, как диод, питающий измеритель постоянного тока с немного другими коэффициентами преобразования технических единиц. Не самый точный способ, но он определенно соответствует тому, что вы ожидаете от счетчика за 3 доллара.Однако позже корпус и печатная плата вышли, а на другой стороне платы не было никаких дополнительных компонентов.

В оригинальном DT-830B были мощные резисторы там, где они были нужны, и, что наиболее важно, предохранитель для функции измерения тока. У нового была маркировка на корпусе о типе предохранителя, который он использует, но внутри предохранителя не было, хотя на печатной плате были контактные площадки, которые могли быть использованы для предохранителя.

Может, в этих частях не было необходимости? После наброска схемы видео показывает, что на самом деле для рассеивания напряжения и мощности действительно требовались компоненты большего размера.Кроме того, ошибка подключения может легко привести к очень высокому напряжению прямо на ИС.

Он очень похож на DT-832, который мы видели некоторое время назад. Однако у этого был предохранитель, и мы не уверены, были ли у него резисторы лучшего номинала или нет. Мы также видели дешевые счетчики с предохранителями, которые фактически не использовались.

Dt 838 с термопарой. Схемы мультиметра. Напряжение переменного тока

Мультиметр — довольно известное устройство, позволяющее проводить все необходимые электрические измерения за считанные секунды.С его помощью можно быстро и точно установить силу тока и напряжения, сопротивление. В то же время это позволяет легко и эффективно прозвонить цепь на предмет ее целостности.

Как показывает многочисленная практика, с помощью мультиметра люди, занимающиеся радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и даже позволяют измерять емкость конденсаторов, температуру, индуктивность и многие другие характеристики, которые может иметь электрооборудование.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считаются невероятно популярными, ведь именно эти модели устройств обычно используются чаще всего. Они просты в использовании и не очень дороги. Если вы не знаете, как обращаться с измерительным прибором такого типа, то на нашем сайте вы можете найти большое количество видеороликов, демонстрирующих все детали использования изделия на практике.

Устройство и принцип работы мультиметра цифрового ДТ

Чтобы понять, как устроено устройство и по какому принципу оно работает, возьмем в качестве примера популярную модель dt-838.Если самостоятельно разобраться, как работает эта модель, то у вас не должно возникнуть трудностей с использованием других устройств такого типа. Единственные отличия, которые есть у разных мультиметров, — это только значки, нанесенные на продукты. Кроме того, могут быть некоторые дополнительные функции. На лицевой стороне выбранной нами модели есть специальный ЖК-индикатор, переключатель, позволяющий менять режимы работы, а также разъемы, через которые подключаются датчики.

Мультиметры цифровые как пользоваться, видео-инструкция по эксплуатации для чайников

Благодаря тому, что на устройствах есть специальные отметки, это позволяет вам установить значение, которым можно управлять.Это значение позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа расположены рядом и делятся на разные группы.

В некоторых более современных моделях мультиметров принято устанавливать предел измерения на автоматическом уровне. Для этого достаточно с помощью переключателя выбрать нужное вам контролируемое значение. Если говорить напрямую об обозначениях, которые расположены на лицевой стороне продукта, то инструкция нужна, потому что такие обозначения в разных моделях от разных производителей могут незначительно отличаться.

Как использовать щупы мультиметра dt-830b, dt-832v, dt-838, инструкция по эксплуатации

Для использования устройства по прямому назначению необходимо сначала обнажить щупы, а затем прикоснуться ими к проводу, розетке, выключателю и т. Д. Для этого на лицевой стороне мультиметра есть три специальных разъема. Если говорить об измерении по цветам, то этот вид измерения следует использовать только при проведении манипуляций в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет разницы, как именно будут подключаться щупы.

Как пользоваться мультиметром инструкция для чайников видео

При измерении напряжения будьте очень осторожны и не касайтесь оголенных участков щупов. Перед началом работы также очень важно проверить правильность подключения датчиков к разъемам на передней панели устройства. Всегда следует помнить, что неправильное использование моделей dt-832, 830, 838 и других может вызвать короткое замыкание или более серьезные проблемы. Поэтому инструкцию нужно изучать в обязательном порядке, вне зависимости от количества знаний в этой области.

Правила работы с цифровым мультиметром

Инструкцию по использованию мультиметра dt следует прочитать перед началом работы, особенно если у вас очень небольшой опыт проведения измерений. Если после этого у вас не получается полноценно работать с устройством, то посмотрите видео на нашем сайте, где подробно будет описано, как правильно и точно пользоваться данным устройством.

Как пользоваться мультиметром инструкция для чайников видео

Чтобы можно было измерить напряжение мультиметром, ничего особенного не нужно.Никаких переключений в цепи и т. Д. Не требуется. Главное правило в этой ситуации — нужно постараться максимально точно определить приблизительное значение, а также тип напряжения, которое вы собираетесь измерять. Итак, вставьте соответствующие щупы в розетку, а затем слегка коснитесь клемм розетки. При возникновении касания нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838, каждый сможет измерить постоянный ток.В этой ситуации очень важно правильно установить датчики. В противном случае срабатывает предохранитель, который потом нужно немедленно заменить, чтобы не произошло более серьезных поломок и прочего. Следует отметить, что работать с режимом измерения силы тока желательно не более 15 секунд. Предел измерения должен быть установлен как минимум с минимальным запасом. После того, как щупы будут установлены, нужно будет отключить цепь и подключить само устройство — обязательно последовательно.

Чтобы определить активное сопротивление элемента, необходимо сначала отключить его от цепи, а затем подключить мультиметр параллельно. Если вы неправильно выставите максимальное значение, то в данной ситуации это не повредит цифровое устройство. Если это произойдет, то вы увидите на экране несколько единиц и не более.

Видеообзор мультиметра DT-830D. Инструкция по применению для чайников

Чтобы без проблем прозвонить цепь, установите переключатель на мультиметре в режим звонка, а затем осторожно замкните щупы.Устройство обязательно должно издавать достаточно громкий звуковой сигнал, а затем отображать показания, которые будут максимально близки к нулю. Подобная процедура обычно проводится для того, чтобы узнать, исправен ли тестер и можно ли использовать мультиметр. В ситуации, когда проверяемая схема исправна, устройство издаст определенный звуковой сигнал, а затем покажет значение сопротивления на своем экране. Если в цепи наблюдается обрыв или другая поломка, цифры на экране будут увеличиваться.В некоторых случаях может появиться только несколько и ничего больше. Некоторые, более современные модели могут иметь специальную аббревиатуру «O.L» в случае прерывания.

Обязательно проверить работу устройства. Для этого нужно дополнительно подключить к розетке параллельно вольтметр. Затем достаточно сравнить показания вольтметра и мультиметра. Для того, чтобы иметь возможность проверить, насколько верны измерения тока, необходимо снять показания постоянной нагрузки прибора и дополнительно с помощью амперметра.

Если вы видите на экране единицу, то это может означать только одно: лимит выставлен неверно, значит нужно повторить всю процедуру проверки работы цифрового тестера. Иногда аккумулятор может загореться — это означает, что для правильной работы устройства его необходимо будет немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt-830b, dt-832, dt-838 для чайников, перед началом использования прибора в работе обязательно стоит изучить.Если после того, как вы прочитали инструкцию по эксплуатации, у вас остались вопросы, вы можете посмотреть видео на нашем сайте, где вы сможете быстро получить ответы.

Выбор мультиметра. Видеосоветы для начинающих

Цифровой мультиметр DT на первый взгляд может показаться очень сложным устройством, но на самом деле все очень просто. Вы должны обладать минимальными знаниями, чтобы пользоваться им, и быть максимально осторожными. Если вы будете соблюдать все пункты инструкции по эксплуатации, то вы будете пользоваться таким устройством долгие годы, и при этом в его эксплуатации не возникнет никаких сбоев или сбоев.

Как пользоваться мультиметром или другими словами, как пользоваться тестером напряжения? Довольно часто такие вопросы задают те, кто приобрел данное изделие для домашнего использования, но даже инструкция по эксплуатации чайников не дала никакого результата. Подробности ниже.

Типы тестеров напряжения

Как проверить сопротивление и прозвонить провода? Для этого стоит использовать прибор под названием вольтметр. Устройство помогает определить необходимые параметры на всех электрических устройствах.

Продукты бывают самых разных моделей, в частности:

• DT9208A, 830;
• XL830L, VC61A, A830L;
• МАС830Л, 830Б, 830В, МАС838;
• DT830B, DT9205A, DT9208A, DT890B, DT838L, DT830D, DT9205A;
• M832, M838, M890G, M83, 110A, M830, 81780, M266C, MS8230B, 700B;
• DT9502A, 890В;
• Ц4353, Ц4324, М182;
• M830B, M832, DT9207A, UT30D, DT700D, 360TRN;
• DT700C, 9205A, M830BZ, EAC3TO;
• DT890V, M838, MD832, DT9202A, DT850L, MD830B;
• ВЦ9205Н, 830Д, Ц4317, МАС830, Ц4317М 43101, 831Б;
• DT858L, MAS830B 59002, M833, M57D, Ц4342;
• DT33C, M890C, DT700B.

Такие измерительные мини-устройства позволяют измерять силу тока, напряжение, сопротивление. Кроме того, с помощью мультиустройства можно подключить или, другими словами, собрать схему источника питания или устранить ее. На практике устройство идеально подходит для тех, кто работает непосредственно с радиотехническими устройствами и нуждается в проверке диодов на предмет их работоспособности.

Этот прибор можно проверить только теми приборами, в которых есть электрическая цепь, в частности транзисторами или деталями для радиоприемников, делителем напряжения, контакторами LAN и USB, вибрирующим кольцом ротора.

Если рассматривать более дорогой сетевой счетчик, то он сможет проверять многие другие электрические устройства, так как обладает рядом дополнительных функций. В частности, можно исследовать емкость конденсатора, температуру, индуктивность и все остальное, что может иметь только электрическое оборудование.

Стоит отметить, что мультитестеры для диагностики используют как опытные мастера, так и просто любители, которым известно, как ими пользоваться только теоретически.Есть много инструкций с подробным описанием, есть картинки, как правильно работать и измерять амперы, но важно помнить, что каждое устройство имеет свои особенности, как в работе, так и в эксплуатации.

Как правильно пользоваться тестером

Для использования мультитестера необходимо подготовить щупы, которые касаются проводов. Чтобы снять щупы, нужно обратить внимание на разъемы сбоку, что позволит не только начать пользоваться автотестером, но и грамотно подготовить его к использованию.Какие продукты можно назвать электротестером?

Самое главное, чтобы устройство было электрическое, и вообще, вне зависимости от того, для чего оно предназначено, например:

• Сварочный аппарат Ресанта;
• Напряжение аккумулятора;
• Акустическая система в автомобиле;
• Планшет;
• Соковыжималка для угрей;
• Лампочка;
• аккумулятор;
• Keygenerator, если перегорел;
• Вибробуля;
• добавочный номер;
• Сила тока в розетке;
• Электрочайник;
• Электропроводка автомобильная;
• Исправность резистора;
• Кабель монитора;
• Электронный прибор, называемый винегретом;
• Если при работе с мультистайлером начинает шокировать.

Самое главное, что при наборе или измерении цифровым мультиметром необходимо, чтобы работа проводилась с максимальной точностью, а именно, касаться голых щупов категорически запрещено. Во-первых, лучше прочитать правила и научиться пользоваться данным устройством своими руками, чтобы избежать проблем. Например, то, что будет неправильное подключение и, соответственно, будут неправильные показания.

Характеристики мультиметра DT 838

Вольтамперометр бывает различных типов, конфигураций и функциональных возможностей.Большим спросом пользуется многофункциональное маркировочное устройство 838, инструкция по эксплуатации к которому на русском языке, и рассчитать принцип его работы даже новичку не составит труда.

Товар:

• Простота в эксплуатации;
• дешево;
• Легкое;
• Компактный.

Прибор используется практически везде, измеряет показатели в различных режимах, и прибор востребован во всем мире. Почему его выбирают, когда нужен ремонт и подходит ли он новичкам (вариант с магазином)?

Аппарат китайский, помогает очень быстро найти обрыв, даже при отсутствии специальных навыков работы и специального образования.

Чтобы настроить устройство для работы и понять, какие значения оно выдает, достаточно сделать обзор устройства и его инструкции по эксплуатации. Как правило, для этого потребуется установить переключатель диапазонов в нужный режим, повернув его в нужном направлении. Вращение может быть по часовой стрелке или против часовой стрелки. Что касается щупов, похожих по форме на тор, то их устанавливают в отверстие с минусом, чтобы выявить постоянный ток.В отверстие вставляется второй зонд для измерения силы тока. Он также подходит для измерения переменного тока.

Варианты проверки сопротивления мультиметром

Следует включить и измерить обозначение параметров и требуемые значения амперметром (цашкой), но главное знать, как обозначены символы, для чего нужно обратить внимание на значок, который появляется на экране, а расшифровка есть в инструкции, которая полностью описывает использование устройства и что это такое в целом.

Прибор можно использовать для проверки:

• Целостность электропроводки;
• Исправность обмотки электродвигателя;
• Исправность радиодеталей с фиксированным сопротивлением;
• Трансформатор и его блок питания;
• Сопротивление заземления.

Электричество не так просто, как может показаться на первый взгляд, и чтобы научиться с ним работать, недостаточно посмотреть видео, однако для измерения различной силы электричества можно использовать обычный мультиметр.

Способы прозвонки проводов мультиметром

Каждый мультиметр имеет свои специфические характеристики, но принцип работы схож. Универсальный прибор можно использовать как в домашней обстановке, так и для профессионалов, работающих непосредственно с электричеством. Как вызвать прибор мультиметром? Для примера стоит взять квартиру в обычной многоэтажке.

В таком помещении в каждой комнате есть электротехника, вот так:

• Розетки;
• Электропроводка;
• Переключатели.

Все электрические цепи подключены к панели, в которой установлен электросчетчик. Часто может погаснуть комната, оборудованная электроприборами, и происходит это из-за поломки в ней, но свет по всей квартире выключается. Что делать в такой ситуации?

Вам необходимо подключить мультиметр с аналоговой стрелкой и измерить буквально каждое устройство, которое может вызвать сбои.

Если мультитвич пищит при подключении к определенному устройству, то вполне возможно, что проблема в нем.Можно напрямую подключиться к панели приборов и сразу проверить вообще, есть ли неисправность в проводке или это просто поломка электроприбора. Шкала на амперметре покажет все полученные данные, но не забывайте о таком моменте, как ошибка. Это шкала, которая показывает частоту или напряжение в зависимости от того, что измеряется, и чтобы определить показания, достаточно посмотреть инструкцию по эксплуатации.

Мультиметр DT 830B Краткое руководство по эксплуатации

Принципиальная схема и напряжение каждого прибора могут быть разными, так же как и соединительный кабель, в связи с чем, прежде чем пользоваться омметром и измерять нагрузку в сети, следует обратить внимание на особенности исследуемого объекта и самого мультиметра. .С помощью таких приборов можно измерять вольты, миллиамперы, ватты, определять такие моменты, как фаза и минус в розетке, ом. Стоит отметить, что приборов для измерения всех этих величин существует множество.

В частности:

• M830v Цифровой;
• Ермак;
• Цифровой;
• Мультиметр;
• Sunwa;
• Vorel;
• Сунма;
• Mastech;
• Multifox;
• 5808;
• Dcma;
• Цифровой;
• Универсал;
• Passwdfinder;
• Атлантик.

Для тех, кто постоянно работает с электрическими приборами, без мультиметра просто невозможно обойтись, особенно такой как модель 830. Принцип работы будет понятен даже новичку, а особенность прибора — надежность, точность , простота использования, универсальность, отличное качество, оптимальная стоимость. Учимся пользоваться устройством, если вы не мастер.

С помощью этого оборудования вы можете произвести прозвонку проводки в любом помещении, независимо от того, жилое оно или нет.

С его помощью можно прозвонить плату в зарядном устройстве и даже банально осмотреть лампочку на исправность. Некоторые думают, что функции мультиметра существенно ограничены, однако это совсем не так. Даже если вы используете Gravitex, Visiograph, перестал работать кабельный сварочный аппарат, мультиметр — это то, что вам нужно. Самое главное, чтобы прибор был не только исправным, но и грамотно функционировал и настраивался, иначе будут получены неверные показания, а это повлияет на ремонт.

Инструкция по эксплуатации и способ измерения тока мультиметром

Почему не работает термопара? Как это исправить, если проблема в силе тока? Для этого нужно использовать мультиметр, способный справиться с исследованием даже самой обыкновенной лампы.

Для измерения тока необходимо:

1. Подключение устройства к тестируемому объекту с помощью измерительных проводов.
2. Если при контакте индикатор не загорается, то это свидетельствует о неисправности оборудования.
3. Есть возможность уменьшить предел измерения на 1 единицу, и провести повторную диагностику.

Измерение следует проводить непродолжительное время, чтобы получить как можно более точную информацию, а также стоит помнить, что даже неработающий прибор может показывать силу тока, но очень небольшую, особенно если прибор малой мощности ставится диагноз.

Измерение занимает всего пару секунд.

Вне зависимости от того, высокое или низкое напряжение и сила тока, провести измерения не так уж сложно, а иногда, если прибор используется впервые, достаточно просто следовать инструкциям.

Возможности мультиметра DT 832

В инструкции по эксплуатации можно найти множество значений. Например, Dcv, Acv, Dca, 181, 1000a, 182. Чтобы узнать, что это такое, достаточно внимательно изучить инструкцию к мультиметру, неважно, какая это модель 832 или 831. Отзывы об обоих устройствах только положительные, и многие называют их универсальными устройствами, которые подходят как мастерам, так и новичкам.

Особенность оборудования в том, что они включают в себя несколько функций таких агрегатов как:

• Вольтметры;
• Омметры;
• Амперметры.

Каждый домашний умелец должен знать, что такое мультиметр и как с ним работать, что позволит исключить обращения к специалистам, выезд которых по адресу стоит дорого. Самое главное — строго следовать инструкции при работе, так как если есть хотя бы минимальная ошибка, то вполне можно неправильно провести обслуживание и ремонт электрооборудования.

Из дополнительных возможностей можно отметить, что модель мультиметра 832:

• Надежный;
• дешево;
• Простота в эксплуатации;
• Компактный размер;
• Не требует обслуживания и ремонта;
• Имеет только положительные отзывы пользователей.

Устройства предназначены для вызова силовой цепи, исследования сигнализации, контроля состояния полупроводника, измерения усиления транзистора и многого другого. Разобраться, как это работает, несложно, но если он начинает показывать неверные значения, то вам необходимо заменить устройство. Как их идентифицировать?

При проверке любого электрического устройства вы должны следовать его инструкции по эксплуатации.

Это позволит вам сравнить полученные данные и то, какими они должны быть на самом деле.Если схожесть очевидна, значит, прибор исправен, и при этом можно понять, сломано оборудование или нет.

Правила: как работать с мультиметром

При работе с мультиметрами необходимо соблюдать ряд мер предосторожности, чтобы предотвратить поражение электрическим током и более серьезные последствия.

При проведении измерений категорически запрещается работать в среде с повышенной влажностью, измерять режим измерения, если диагностика прибора уже началась, измерять параметры, которые могут превышать верхний предел мультиметра, использовать неисправное оборудование, измерять электротехника, если она подключена к сети.

Как пользоваться мультиметром для чайников (видео)

Иметь свой мультиметр в повседневной жизни — неплохо, однако, если у вас нет навыков работы с электрическими приборами, то лучше доверить процесс настоящим профессионалам, которые смогут тщательно диагностировать прибор и дать только правильный результат. , что актуально при ремонте и обслуживании.

Мультиметр — очень полезное устройство, которое позволит как новичку, так и опытному электрику быстро проверить напряжение в сети, работоспособность электрического прибора и даже ток в цепи.На самом деле работать с тестером такого типа совсем не сложно, главное помнить о правильности подключения щупов, а также назначении всех диапазонов, указанных на лицевой панели. Далее мы предоставим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

Знакомьтесь, тестировщик

В первую очередь мы кратко расскажем, что находится на передней панели измерительного прибора и какие функции можно использовать при работе с тестером, после чего мы расскажем, как измерить сопротивление, ток и напряжение в сети.Итак, на лицевой стороне цифрового мультиметра нанесены следующие обозначения:

• ВЫКЛ — тестер выключен;
• ACV — переменное напряжение;
• DCV — постоянное напряжение;
• DCA — постоянный ток;
• Ом — сопротивление;

Внешний вид электронного тестера спереди хорошо виден на фото:

Наверное, вы сразу заметили 3 разъема для подключения щупов? Так что тут нужно сразу предупредить, что перед измерениями необходимо правильно подключить щупальца к тестеру.Черный провод всегда подключен к выходу с пометкой COM. Красный в зависимости от ситуации: чтобы проверить напряжение в сети, силу тока до 200 мА или сопротивление — необходимо использовать выход «VΩmA», если вам нужно измерить значение тока более 200 мА, обязательно вставьте красный щуп в гнездо с надписью «10 ADC». Если не принять во внимание это требование и использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя, потому что перегорит предохранитель!

Есть еще приборы старого образца — аналоговые или, как их обычно называют, стрелочные мультиметры.Стрелочная модель практически не используется. такая шкала имеет более высокую погрешность и, кроме того, на циферблате менее удобно измерять напряжение, сопротивление и ток.

Если вас интересует, как пользоваться стрелочным мультиметром в домашних условиях, сразу рекомендуем посмотреть наглядный видеоурок:

Обучение работе с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы поговорим более подробно позже, рассмотрев пошаговые инструкции на картинках.

Замеряем напряжение

Для самостоятельного измерения напряжения в цепи необходимо сначала перевести переключатель в нужное положение. В сети с переменным напряжением (например, в розетке) стрелка переключателя должна находиться в положении ACV. Датчики должны быть подключены к гнездам COM и VΩmA. Далее выбираем примерный диапазон напряжений для сети. Если на этом этапе возникают трудности, лучше установить переключатель на максимальное значение — например, 750 вольт.Кроме того, если на дисплее отображается более низкое напряжение, вы можете переместить переключатель на более низкий уровень: 200 или 50 вольт. Таким образом, уменьшив заданное значение до более подходящего, можно определить наиболее точное значение. В сети с постоянным напряжением аналогично использовать мультиметр. Обычно в последнем случае лучше всего установить переключатель на уровне 20 вольт (например, при ремонте электросистемы автомобиля).

Очень важный нюанс, о котором следует знать, это то, что щупальца нужно подключить в цепь параллельно, как показано на картинке:

Измеряем ток

Для того, чтобы самостоятельно измерить ток в цепи мультиметром, необходимо сначала определиться, протекает ли по проводам постоянный или переменный ток.После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящий разъем для подключения черного щупа — «VΩmA» или «10 A». Мы рекомендуем сначала вставить щуп в разъем с более высоким значением тока, а если на дисплее отображается более низкое значение, переключить вилку на другую розетку. Если вы снова видите, что измеренное значение меньше заданного значения, необходимо использовать диапазон с меньшим значением в амперах.

Обращаем ваше внимание на то, что если вы решили использовать мультиметр в качестве амперметра, вам необходимо подключить тестер к цепи последовательно, как показано на картинке:

Измерение сопротивления

Что ж, самым безопасным с точки зрения безопасности мультиметра будет использование прибора для измерения сопротивления элементов схемы.В этом случае вы можете установить переключатель в любой диапазон сектора «Ω», а затем выбрать подходящую настройку для более точных измерений. Очень важный момент — перед тем, как использовать прибор для измерения сопротивления, обязательно отключите питание в цепи, даже если это обычный аккумулятор. В противном случае ваш тестер в режиме омметра может показать неверное значение.

Чаще всего приходится измерять сопротивление мультиметром своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при замере сопротивления на участке цепи мультиметром вы видите на дисплее значение «1», «OL» или «OVER», то нужно перевести переключатель в положение выше диапазон, потому что при выбранной вами настройке возникает перегрузка. В то же время, если шкала показывает «0», поверните тестер на меньший диапазон измерения. Запомните этот момент и использовать мультиметр при измерении сопротивления не составит труда!

Используем набор номера

Если вы внимательно посмотрите на переднюю панель тестера, вы увидите еще несколько дополнительных функций, которые мы еще не рассмотрели.Некоторыми из них пользуются только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (да и в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, вы воспользуетесь — набор номера (на рисунке ниже мы указали его обозначение). Например, чтобы найти в цепи, нужно прозвонить проводку, и если цепь замкнута, вы услышите звуковую индикацию. Для этого вам просто нужно подключить щупы к нужным 2 точкам цепи.

Опять же очень важный нюанс — питание на том участке цепи, который вы собираетесь вызывать, должно быть отключено. Например, если вы решите

И омметр, удобный для использования в быту и на работе. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых популярных устройств. Вначале нужно прочитать и запомнить инструкцию. Его следует неукоснительно соблюдать, так как малейшая ошибка может повредить устройство.

Прибор предназначен для определения параметров:

• электрического тока;
• напряжение между двумя точками электрической цепи;
• электрическое сопротивление.

Устройство также выполняет ряд других операций:

• обрыв цепей с цифровой индикацией и звуковой сигнализацией;
• контроль исправности полупроводниковых деталей;
• измерение коэффициентов усиления транзисторов;
• Измерение температуры с помощью термопары.

Мультиметр

Для того, чтобы научиться правильно пользоваться мультиметром DT 832, сначала необходимо ознакомиться с его устройством.

1. На жидкокристаллическом дисплее отображаются числовые значения параметров.
2. Функции устройства изменяются переключателем. Когда он не работает, он выключен, иначе аккумулятор быстро разрядится.
3. Три разъема прибора используются для подключения датчиков. В основной («COM») с отрицательной полярностью вставлен пин с черным проводом. Красный измерительный провод вставляется в следующее гнездо, обозначенное VΩmA. Он используется для измерения силы тока, напряжения и сопротивления.Третий разъем (вверху) измеряет значение постоянного тока от 0,2 до 10 А.
4. Разъем для измерения коэффициента усиления транзисторов.
5. Провода зонда. По сравнению с самим устройством их качество намного ниже, и многие домашние мастера изготавливают их заново для себя. Провод берут сечением 1 мм 2, а оболочка должна быть толстой и упругой. Для подключения к любому месту в цепи через изоляцию или лак вместо щупов устанавливают иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Требуемый режим устанавливается переключателем.Пределы измеряемых характеристик указаны на лицевой панели прибора и в инструкции.

Перед использованием мультиметра DT 832 необходимо установить переключатель в нужный режим.

Сопротивление

Функция используется в основном для проверки целостности электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в секторе сопротивления на самый низкий уровень со звуковой сигнализацией короткого замыкания. Отсутствие сигнала означает наличие обрыва или превышение значения 50 Ом.Контакт может быть нарушен непосредственно между зондом и гнездом. Для проверки работоспособности устройства провода закорачивают. Устройство должно показывать ноль или несколько Ом.

Перед использованием мультиметра DT 832 для проверки электронных цепей необходимо снять с платы одну ножку резистора.

Мультиметры китайского производства при низком качестве имеют значительную погрешность измерения электрических параметров. Также искажается сигнал от соединительных проводов и щупов. Комплектующие к тестеру профессионалы изготавливают своими руками, так как заводские обычно бывают некачественными.

Напряжение постоянного тока

Сектор постоянного напряжения разделен на пять полос. Для измерений взят большой шаг интервала значений. Если установить меньший диапазон, устройство может сгореть. Если высокая точность не требуется или измеренное значение неизвестно, мультиметр устанавливается на максимальный предел. Тогда диапазон можно будет установить более точно. Сигналом о превышении предела измерения является предупреждение HV, которое загорается на дисплее в верхнем левом углу.

Высокое напряжение измеряется с особой тщательностью.Соблюдать полярность не обязательно: при изменении полярности в левой части экрана появляется знак «-».

Напряжение переменного тока

Сектор переменного напряжения используется для измерений. Важно правильно подключить тестер на требуемые пределы, иначе он может выйти из строя.

Выбор диапазона постоянного напряжения вместо диапазона переменного напряжения может быть фатальным для прибора.

D.C

Малые токи измеряются в секторе DCA. Здесь нужно быть предельно осторожным.Если ошибочно измерить напряжение в этом диапазоне, произойдет короткое замыкание.

Для измерения тока до 10 А красный щуп подключают к верхнему разъему. Важно знать, как использовать DT 832 с большим током. Показания следует снимать за несколько секунд!

Проверка диодов

Радиокомпонент припаян к плате с одного конца при проведении измерений. Транзистор также можно проверить в секторе измерения сопротивления, так как по принципу действия элемент представляет собой два диода, соединенных навстречу друг другу.Выяснив, какой из выводов является базовым, оба перехода проверяют на пробой. Для pnp-транзисторов положительный щуп устанавливается на базу, а отрицательный должен показывать бесконечность на других выводах. Для npn-элементов провод от гнезда «COM» подключается к базе. Сопротивление эмиттерного перехода больше, чем коллекторного, и составляет 0,5-1,2 кОм.

Непрерывность переходов определяет исправность транзистора. Его коэффициент усиления по току можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель устанавливается в положение «Temp», а штекер термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары в том же функциональном диапазоне.

Проверка исправности конденсаторов

В инструкции, описывающей, как пользоваться мультиметром DT 832, для чайников указаны только основные функции, характерные для большинства устройств. Когда вам нужно проверить конденсатор, и нет возможности определить емкость, вы можете хотя бы установить, исправен он или нет.Сначала его следует распаять и закоротить ножки, чтобы снять заряд, если он есть.

Затем переключатель прибора устанавливают на непрерывность и концы щупов должны касаться клемм полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее отобразится значение сопротивления, а затем загорится цифра «1». Это означает, что зарядка окончена, а сопротивление бесконечно велико. Если агрегат появляется сразу, значит внутри обрыв цепи, если сопротивление нулевое — между пластинами короткое замыкание.

Неполярный конденсатор испытывают на значение сопротивления, которое должно быть более 2 мОм на обслуживаемой части.

Мультиметр «Ермак»

Простой, дешевый и надежный цифровой мультиметр «Ермак» DT 832 подойдет рядовому пользователю. Как это использовать? Проще говоря, это обычный тестер.

Устройство включается установкой переключателя в нужное положение. По характеристикам ничем не отличаются от обычных, а цена небольшая. Отзывы о модели китайского производства положительные, она вполне подходит для решения бытовых проблем с электропроводкой.

Заключение

Уметь пользоваться мультиметром DT 832 должен каждый мастер, так как в быту он крайне необходим. Большинство отзывов о модели положительные, благодаря многочисленным характеристикам и доступной цене. Чтобы устройство прослужило долго, следует внимательно следовать инструкции по его использованию.

Цифровой мультиметр DT-838 — хороший вариант для домашнего использования. Он имеет небольшие размеры, высокую степень надежности и простую конструкцию.

Характеристики прибора

Мультиметр DT-838 (или тестер, как его в народе называют) позволяет проводить ряд измерений:

• Определение переменного тока.

• Определение силы тока.

• Определение температуры (требуется дополнительный датчик, приобретаемый отдельно).

• Проверить целостность проводов.

Устройство работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отображает результаты измерений на жидкокристаллическом дисплее. Причем прибор измеряет показатели не один раз, а несколько раз. Устройство рассчитывает среднее значение по 3-4 показаниям, которое отображается на индикаторе.

Мультиметр питается от 9-вольтовой батареи. Он входит в комплект поставки (чаще всего уже установлен в устройстве). При обнаружении напряжения или тока прибор может автоматически определять полярность. Рекомендуется им следовать. Если полярности нарушены, то значение будет отображаться со знаком минус.

В комплект, помимо батареи, входят:

При измерении очень важно правильно подключить измерительные провода.Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров зонды подключаются последовательно.

Работа с прибором

Мультиметр DT-838 удобен в использовании. Но бывают ситуации, когда после покупки устройства люди не умеют им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов установлен в желаемый режим. Для этого необходимо выбрать одно из указанных значений. Сам переключатель можно поворачивать в обоих направлениях (как по часовой, так и против часовой стрелки).Один из датчиков всегда находится в отверстии COM. Для постоянного тока это должно быть «минус». Второй зонд всегда устанавливается в отверстие VOMA. Исключение составляет определение силы тока.

Определение напряжения

Для проведения любого измерения сначала необходимо установить переключатель мультиметра DT-838 в нужный режим. Инструкция поможет понять, какое обозначение соответствует требуемому режиму.

Выбирая нужный режим, необходимо помнить, что в аккумуляторах, аккумуляторах, блоках питания постоянный ток.Он обозначен на приборе как DCV и расположен слева. Например, при определении постоянного напряжения АКБ достаточно установить режим на двадцать вольт.

В розетках есть переменный ток. Обозначается на приборе как «AC».

Красный зонд необходимо установить в розетку 10ADC. Обычно это верхний слот.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого измените положение переключателя на нужный режим.Вместо зондов подключается термопара. Наконечник кулона подключается к объекту, температуру которого необходимо определить. В этом случае термопара необходима для измерения температуры объекта. Без него устройство будет отображать внутреннюю температуру. Обычно она находится на одном уровне с комнатной температурой. Эта функция позволяет контролировать нагрев (или перегрев) любых радиодеталей, микросхем.

Вызвать соединения очень просто. Это нужно для определения места обрыва сети (при обрыве проводки).Другая возможность — определить возникшее короткое замыкание. Для начала измерения переключатель переводят в нужное положение. Далее двумя щупами нужно коснуться разных концов. В случае короткого замыкания раздастся звуковой сигнал.
