Замена молдингов стекол автомобиля — AVTOkapitan

Содержание:

  1. С какими молдингами работаем
  2. В каких случаях потребуется демонтаж стекла
  3. Замена молдинга лобового или заднего стекла
    1. Демонтаж
    2. Установка молдингов
  4. Замена молдинга бокового стекла
    1. Возможные варианты замены без разборки двери
    2. В каких случаях потребуется разборка

С какими молдингами работаем

Практика показала, что лучший вариант — выбор оригинального молдинга или его аналога с такой же формой. Именно они становятся равномерно, не топорщатся, плотно прилегают и к стеклу, и к кузову машины. Это обеспечивает герметизацию стыка, снижает риск появления ржавчины по рамке стекла, да и смотрятся такие детали более органично.

Работаем с пластиковыми и с резиновыми молдингами, в том числе и с хромированными вставками. Пластиковые модели обычно идут составными, так как уложить его с изгибом, особенно по стеклу с закругленными краями, практически невозможно. Резиновые могут иметь трех- или четырехстороннюю форму на весь проем.

Наибольшее применение получили полускрытые молдинги, закрывающие кромку стекла и фиксирующиеся за счет паза на металле. При возможности рекомендуем выбирать варианты с дождевым каналом, по которому лучше отводится вода, особенно важен этот момент для лобового.

Если найти родную модель не удается, чаще всего решение находится в наклеивании накладного универсального молдинга, который подходит практически на три четверти машин. Обычно монтируем отдельными сегментами (боковины, верх и низ), при выборе уделяем особое внимание качеству клеящегося основания, от этого зависит сколько прослужит этот элемент.


В каких случаях потребуется демонтаж стекла

Обращаем внимание — замена молдинга не всегда возможна без демонтажа стекла. Такая необходимость возникает в следующих ситуациях:

  • Машина укомплектована стеклом с инкапсулированным (капсулированным) молдингом, который отливается совместно с ним при производстве на заводе. Заменить такой можно только вместе с остеклением. Единственный более доступный по стоимости вариант — накладной универсальный молдинг с индивидуальной подгонкой по месту.
  • При сборке использовался скрытый молдинг, который устанавливается на стекло еще до вклеивания. Такая технология в отдельных случаях применяется и для других типов изделий.
  • Установка старого молдинга осуществлялась с нарушением технологии, например, применением дополнительных герметиков, клея. В этом случае демонтаж без разрушения стекла практически невозможен.

Поэтому решение о способе замены, выборе подходящего типа молдинга принимаем только после осмотра машины. Если все-таки решили поменять своими силами, рекомендуем скептически относиться к советам по замене из интернета. Ситуации бывают разные, даже для одной и той же модели можно найти совершенно противоположные рекомендации. Из-за этого самостоятельные попытки зачастую приводят к повреждению стекла, а его замена обойдется существенно дороже.


Замена молдинга лобового или заднего стекла

Наиболее трудоемка замена, при которой требуется демонтаж стекла. В этом случае общая схема работ включает в себя следующие этапы:

  • Моем и очищаем поверхность, оклеиваем защитным скотчем прилегающие участки (стойки, крышу).
  • Срезаем при помощи специальной струны, постепенно перемещаясь по контуру.
  • Очищаем рамку стекла от остатков герметика или клея, зачищаем металл при наличии ржавых пятен, грунтуем и подкрашиваем.
  • Обезжириваем металл и кромку самого стекла. Надеваем на него молдинг, контролируя равномерность и плотность прилегания по всему периметру.
  • Наносим герметик по контуру рамки, устанавливаем и фиксируем стекло после регулировки положения.

Время полимеризации зависит от типа выбранного герметика, и составляет 2–24 часа, поэтому не рекомендуем забирать машину из сервиса сразу после замены.

На практике чаще всего меняем молдинги без демонтажа стекла, что позволяет решить задачу быстрее. Перед началом работ оклеиваем все прилегающие поверхности защитным скотчем, это предотвратит повреждение ЛКП на этих участках.

Демонтаж

Процедура несложная, но требует предельной аккуратности из-за высокого риска повреждения стекла, особенно если молдинг был приклеен к нему. Если видимая часть резины растрескалась и отпадает отдельными участками, то для удобства последующей работы счищаем ее пластиковым шпателем.

Снимаем молдинг, поддев один край так, чтобы была уверенная возможность захватить его руками или плоскогубцами. С равномерным усилием оттягиваем резину немного вбок от стекла, постепенно выводя ее из монтажных пазов. Если молдинг был приклеен, может потребоваться предварительны нагрев феном, это снижает прочность сцепления материалов.

Зазор между стеклом и металлом кузова очищаем от оборванных частей молдинга и скопившегося мусора. При обнаружении ржавчины аккуратно зачищаем ее с последующим грунтованием и покраской поврежденного участка. Оставлять такие очаги коррозии нельзя, они довольно быстро приводят к гниению рамки.

Перед установкой нового молдинга потребуется убрать остатки клея или двухстороннего скотча стекла. В самом простом случае просто счищаем его с предварительным подогревом, но чаще всего применяем специальные жидкости с цитрусовыми экстрактами. Неплохой результат можно получить и при помощи резинового диска «карамельки», правда, при работе с ней необходимо соблюдать осторожность, чтобы не повредить краску на металле и само стекло.

Непосредственно перед монтажом обезжириваем поверхность, этот этап особенно необходим для установки молдингов на самоклеящейся основе. Наличие даже малейших загрязнений и следов органики существенно снижают адгезионные свойства скотча и других клеящих материалов.

Установка молдингов

Сложней всего работать с четырех- и трехсторонними молдингами. Основная проблема связана с углами, которые хуже укладываются и рвутся при чрезмерных усилиях. Обращаем внимание — внутренние полки молдинга могут иметь различную жесткость. Чтобы упростить монтаж, в первую очередь заводим более жесткую сторону. В этом случае возможен монтаж даже без применения какого-либо инструмента, вполне хватит усилия, создаваемого рукой.

Если на вашей машине лобовое или заднее стекло уже меняли, то вполне вероятна и другая проблема — неравномерное нанесение герметика, излишек которого был выдавлен в паз, предназначенный для установки молдинга. В этом случае застывший герметик приходится вырезать, причем определить такие участки удается только во время монтажа, когда резина просто не хочет становиться на свое место.

Отметим следующие моменты, связанные с установкой новых молдингов:

  • При монтаже составных уплотнений в первую очередь ставим боковые элементы, верхний уже подгоняем по фактическому размеру.
  • При установке трех- и четырехсторонних молдингов работу начинаем с центра верхнего сегмента, поочередно вдавливая деталь в обе стороны. Это обеспечит равномерное расположение углов.
  • Если один из бортов молдинга не входит в паз, допускается применение пластиковых приспособлений для монтажа. Такие шпателя не повредят ни саму резину, ни ЛКП.
  • Если у молдинга есть самоклеящаяся часть, то защитный слой перед установкой полностью не снимаем, достаточно отогнуть 2-3 см участки по краям. Устанавливаем по обычной схеме, помогая при необходимости инструментом, тщательно выравниваем поверхность молдинга. Защиту со скотча или клеящей полосы снимаем уже на завершающем этапе, после чего прижимаем уплотнение по всему периметру к стеклу.

При определенном опыте установка несложна и не занимает много времени. Среди основных проблем самостоятельного монтажа выделим порывы и растягивание молдинга, неплотное прилегание к стеклу и приклеивание еще в процессе установки, из-за чего не удается точно отрегулировать положение.


Замена молдинга бокового стекла

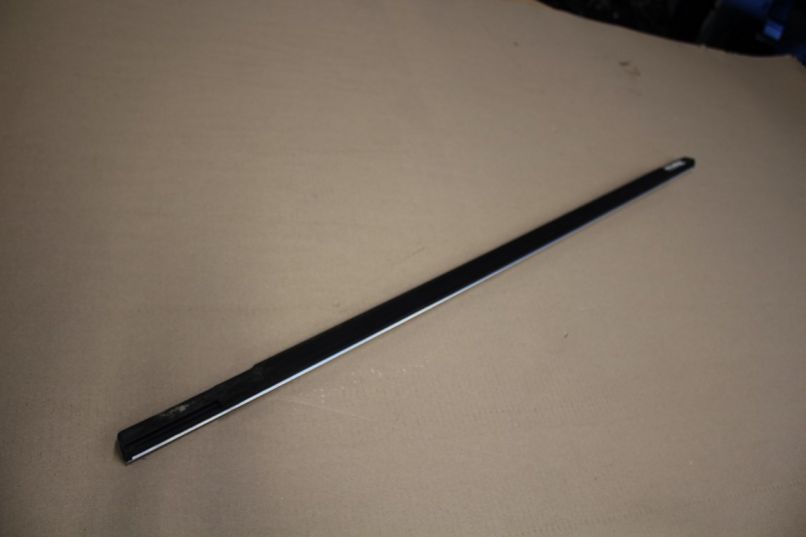

Под замену чаще всего попадает нижний молдинг бокового стекла, который предотвращает проникновение воды в двери. Основная причина — износ прилегающей к остеклению части, порывы, повреждения покрытия на хромированных деталях.

Обращаем внимание — производители применяют различные способы крепления таких молдингов к двери. При попытке вырвать старый при помощи грубой силы, рискуете повредить не только саму деталь (ее не жалко, все равно на выброс), но и стекло или ЛКП. Поэтому перед началом работ важно определить применяемый вариант крепежа в каждом конкретном случае.

В отличие от молдингов лобового или заднего стекла на дверях ставят изделия из более жестких материалов, устойчивых к износу. Это позволяет несколько продлить срок службы при постоянном открывании/закрывании стекла. При демонтаже может возникнуть проблема с доступом к точкам крепления из-за невозможности полностью опустить стекло.

Подогнать молдинг с другой модели машины практически нереально, поэтому рекомендуем покупать только комплектующие с соответствующим каталожным номером.

Возможные варианты замены без разборки двери

Главная сложность — снять без повреждения стекла и краски на двери. Для этого по нижней кромке молдинга проклеиваем полосу защитного скотча. Если необходимо снять порванный элемент, то сложностей обычно не возникает, он легко извлекается даже по отдельным частям. В других ситуациях технология зависит от имеющегося способа крепления. В любом случае сначала необходимо полностью открыть стекло.

Наиболее распространены такие варианты демонтажа:

  • Тонким съемником (шпатель, отвертка) поддеваем один край и тянем его вверх и немного вбок. Если движение застопорилось, этим же инструментом снизу аккуратно надавливаем на внутреннюю часть молдинга, выводя его из зацепления с кромкой металла двери.
  • Второй распространенный вариант — сдвижной крепеж. В этом случае не тянем молдинг вверх за освободившийся край, а просто сдвигаем его вперед или назад. После этого деталь вполне легко извлекается.

Установка во всех случаях выполняется в обратном порядке, не допуская при этом растягивания или деформации жесткого молдинга. Это может стать причиной того, что он не сядет на свое место и будет неплотно прилегать к стеклу.

В каких случаях потребуется разборка

Такая ситуация в основном связана с молдингами, которые необходимо сохранить при демонтаже. Если действовать обычными методами — оборвутся крепежные элементы, резина растянется, пластик деформируется. Ни о каком повторном использовании речь уже идти не будет. Подобный вариант возможен и для машин, у которых стекла открываются не полностью, что не дает достать к крепежным клипсам или бортикам молдинга.

В этом случае работаем по следующей схеме:

  • Демонтируем ручки, откручиваем крепеж дверной карты (убираем клипсы) и аккуратно снимаем ее.
  • Отсоединяем механизм подъема, откручиваем и извлекаем направляющие, после чего вытаскиваем само стекло.
  • С внутренней стороны двери можно достать клипсы или другие точки крепления, нажимая на которые, отсоединяем молдинг от двери.

Во многих случаях время замены молдинга с разборкой двери не превышает продолжительность работ по обычной силовой схеме. Просто не приходится возиться с рассоединением крепежа. При монтаже выполняем все те же действия в обратном порядке.


Чтобы купить и поменять молдинг лобового, заднего или дверного стекла просто позвоните нам или оставьте заявку на сайте, подберем наиболее удобное для вас время посещения сервиса.

Молдинг лобового стекла — что это? Как установить

Содержание:

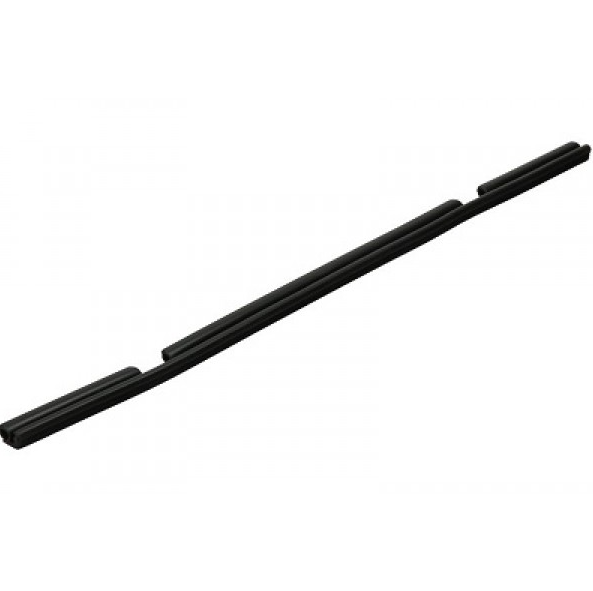

Модлинг заднего стекла — это уплотнитель, который крепится к стеклу автомобиля и выполняет как защитную функцию, так и декоративную. Внешний вид транспорта становится более броским и привлекательным, а салон надежно защищен от попадания влаги и пыли, а также проникновения шума. Как правильно выбрать подходящий модлинг — далее в статье.

Разновидности молдингов на стекло автомобиля

Молдинг самоклеющийся, предназначенный для стекла автомобиля, классифицируются чаще всего по способу применения и изготовления:

  • Накладной. Данный тип крепится на стекло с помощью клипс либо основной частью просто надевается на стекло, а верхняя часть детали накладывается на раму кузова.
  • Полускрытый. Название дает понять, что такой элемент почти не видно. К этому типу относятся U-образные с гребешками либо молдинги с впадинами. Данный вариант также цепляется за раму кузова гребешком, но зато может крепиться и с внутренней части стекла с помощью скотча, что позволяет скрыть имеющуюся щель.

Молдинг защищает автомобиль от попадания влаги и пыли внутрь салона

  • С дождевым каналом. Такой элемент имеет специальный желоб, предотвращающий попадание воды на стекло, то есть она стекает по бокам вниз. Данный тип, установленный на лобовом стекле, позволяет сохранять видимость во время сильного дождя, а дворники могут не так интенсивно работать.
  • Капсулированный. В данном случае молдинг идет в комплекте со стеклом, то есть их так отливают сразу на заводе, что делает конструкцию неразъемной. Является одной из самых прочных и плотных деталей, которая максимально защищает ТС от воды и ветра.
  • Универсальный молдинг лобового стекла. Такой тип молдинга используется чаще всего, так как подходит практически для любой марки авто, прост при установке, гибкий и способный перенести любые погодные условия.
    Кроме этого, универсальный молдинг имеет достаточно приемлемую стоимость. Но, как и любая деталь, рассматриваемый тип имеет свои минусы, например: изготовлен не из натурального материала, что способствует снижению жесткости кузова, при установке форму чаще всего приходиться подгонять, то есть резать и склеивать, что уменьшает практичные свойства.

Кроме типовой классификации, молдинги на окна автомобиля отличаются друг от друга по следующим критериям:

  • Четырехсторонний — крепится по всему периметру стекла. Чаще всего устанавливается на лобовое стекло. Длина данного вида достигает 4,5 метров.
  • Трехсторонний или буквой «П». Крепиться сверху стекла и по его бокам. Длина такого типа может достигать 3 метров.

Молдинг — это прокладка, которая крепится к стеклу

  • Раздельные — отельные резиновые ленты, каждая из них выполняет свою работу. Так, например, верхние используют в тех случаях, когда автомобильное стекло имеет прямые углы, боковые чаще всего изготовлены из пластика и имеют съемную функцию, они не только устраняют щель, но и способны улучшить скольжение воздуха при движении.
  • Комбинированный. Такой вид имеет комплектацию из нескольких отдельных элементов. Его нужно выбирать, если установка молдинга не нужна, сразу полноценная или четырехсторонний является сложным для установки.

И, конечно же, как и любая запчасть, молдинги делятся на оригинальные и не оригинальные, которые соответственно различаются друг от друга, не только ценой, но и качеством и своими функциями.

Советы по выбору молдинга на стекло

Зная основные типы и виды, процесс их выбора существенно упрощается, так например:

  1. Первым делом автовладельцу рекомендуется приобретать оригинальные OEM молдинги, которые идут в комплекте со стеклом, если это позволяет бюджет. В ином случае можно выбрать универсальный тип запчасти, ведь такой молдинг позволяет сэкономить время на поиске конкретного модельного варианта и сэкономить время на его замене.
  2. Если у автомобиля верхние прямые углы, то лучше приобретать трехсторонний молдинг на стекло автомобиля, если закругленные — то П-образный. Также, для стекол, имеющих верхние закругленные верхние углы, подходит накладной тип.

Существует множество разновидностей молдингов на стекло автомобиля

Если вы решили защитить боковые стекла машины от попадания влаги, то можно использовать дефлекторы окон с хромированным молдингом.

Но наличие знаний о всех видах и типах молдингов не дает гарантии об их правильном выборе, так как помимо них нужно разбираться в аббревиатуре, указанной на таких запчастях, это могут быть:

  • PVC Mld — молдинг с такой аббревиатурой состоит из поливинилхлорида или из синтетического полимера;
  • TPR — запчасть выполнена из термопластиковой резины;
  • With Butyl Mld — бутиловый материал;
  • EPDM — элемент состоящий из этилена, пропилена и диенового каучука;
  • Cavity Mold — аббревиатура молдинга, имеющего впадину для циркуляции воды при дожде;
  • Underside Mld — деталь скрытого типа;
  • WithDetalStripMld — молдинговый элемент, имеющий декоративную вставку в виде полоски;
  • Encapsulation Mld — слитная конструкция молдинга и стекла.

Кроме всего перечисленного, автовладелец может выбрать молдинг любого цвета и даже хромированный или матовый, все будет зависеть от автомобиля, для которого подбирается данная запчасть.

И сколько бы не существовало вариантов молдинга, лучшими всегда будут считаться те, которые идут в комплекте с автомобилем, то есть были изготовлены на заводском оборудовании. Поэтому при возникновении необходимости установки молдинга, первым делом нужно начинать искать заводской вариант, так как качественные детали должны быть изготовлены либо из натурального каучука, либо из синтетического.

Молдинг на дверь автомобиля

И для тех, кто хочет выполнить работу качественно, чтобы установленный молдинг имел не только декоративную функцию, но и защитную, лучше не стараться сэкономить на данной детали, чтобы через короткий промежуток времени не менять ее снова.

Установка молдинга

Как приклеить молдинг на дверь авто или лобовое стекло — принципиальной разницы не существует, процесс в каждом этапе практически одинаков, поэтому можно справиться самостоятельно, не обращаясь в специализированный сервис.

Установку молдинга можно разделить на несколько этапов:

  • Для начала необходимо очистить стекло, при этом особое внимание уделять краям. Рекомендуется использовать спирт или профессиональные очистители, а также хлопчатобумажную ткань.
  • Теперь нужно распаковать молдинг, ознакомиться с инструкцией, комплектацией и проверить его соответствие стеклу. Если не требуется изменения размеров, то можно приступать к установке.
  • Снять защитную пленку и, начиная с верхней части стекла, аккуратно надавливая на деталь, бережно ее устанавливать. Большинство стекол имеют направляющие, вдоль них и нужно крепить молдинг, а после убедиться, что он стал на свое место.
  • Если на молдинге нет защитной пленки, то нужно сначала нанести специализированный герметик и уже сверху прикладывать деталь.
  • Если молдинг состоит из раздельных частей, то сначала крепятся боковые, а потом уже остальные.
  • Если в комплекте есть  клипса молдинга лобового стекла, то ее нужно устанавливать в последнюю очередь.
  • После демонтажа молдингов ТС не должно подвергаться воздействию влаги минимум сутки.

Демонтаж молдинга

Как снять молдинг заднего стекла? Если на ТС уже есть молдинг и его необходимо заменить, то процесс демонтажа будет заключаться в следующих работах:

  • Убрать молдинг самостоятельно, то есть используя специальный нож, подцепить молдинг с одной стороны и далее убирать его только собственной силой. Весь процесс требует особой осторожности.
  • С помощью шпателя убрать остатки клея со стекла или кузова машины, при этом важно не испортить покрытие, иначе качество будущего результата резко снизится.
  • Если с помощью ножа получилось снять молдинг, то его нужно нагреть до 40 градусов, используя фен. Так как при воздействии на клей горячего воздуха, он теряет свои свойства и становится не таким цепким, что позволит снять деталь, не повредив кузов и окна.
  • В том случае, когда молдинг прикреплен на усики, его снятие происходит сложнее, так как приходиться снимать обшивку внутри авто, либо просто сломать усики.
  • После проделанной работы, очищаем поверхность от остатков клея, обезжириваем и, используя инструкцию по установке, описанную выше, крепим новый молдинг.

виды, как и чем приклеить, советы по выбору

Описание автомобильных молдингов: классификация, материалы изготовления, маркировка, особенности замены, советы при выборе. Видео про молдинг двери.

Автомобильный молдинг в большинстве случаев устанавливается на заводе-изготовителе и выполняет две функции: эстетическую и практическую. В первом варианте молдинги украшают автомобиль, сглаживая переходы от одной части кузова к другой, например – резиновые накладки на уплотнители закрывают грубый переход от стекла к раме, между крышкой капота и частью бампера, дверями и кузовом.

Практическая сторона элемента – в том, что молдинги относятся к системе пассивной безопасности авто, прорезиненные полосы на дверях смягчают силу удара, предохраняя лкп от трещин и сколов, металлические молдинги на пороги защищают днище от преждевременной коррозии, делают посадку и выход с машины комфортным.

Классификация молдингов для автомобиля


Декоративные защитные накладки различаются по форме, материалу, месту установки. Чаще всего, водители самостоятельно меняют накладные элементы на дверки и пороги – молдинги в этих местах подвергаются наибольшему механическому повреждению, износу и агрессивному воздействию окружающей среды. Чаще накладки разделяют по месту монтажа.

Накладной молдинг – это пластина, которая устанавливается на ровную, прямую поверхность: дверки, верхняя/нижняя половина бампера, пороги. Молдинг устанавливается на клеевой состав, двухсторонний скотч, клипсы или саморезы, в зависимости от места.

Накладки на пороги чаще других монтируются на саморезы или клипсы, панели на дверки в большинстве вариантов приклеиваются.

Для крыши и стекол. На крышу устанавливают молдинги с водоотводными (дождевыми) дорожками. Планка имеет внутренний канал для эффективного отвода влаги.

Молдинг для боковых стекол. Деталь имеет изогнутую полураскрытую форму, служит для декора боковой части кузова и предохраняет боковину от механических повреждений.

Кроме классификации по месту установки, производители предлагают универсальные конструкции. Защитные планки можно использовать для декора в тех местах кузова, на которых заводом не предусмотрена установка молдинга. Универсальные накладки подходят для разных моделей и классов авто.

Материал изготовления


Автомобильные молдинги изготавливаются из различных материалов, чаше всего на рынке встречаются резиновые и пластиковые элементы. Универсальные конструкции имеют бюджетную стоимость и отличаются простотой монтажа – чтобы приклеить панель, не нужно обращаться в сервис. Работы проводятся самостоятельно и занимают до 15 минут.

Декоративные панели по материалу изготовления:

  • стальные;
  • алюминиевые;
  • из композитных материалов: резина-пластик;
  • универсальные стальные с резиновыми вставками.

Стальные накладки в 90 % случаев устанавливаются на двери и пороги. Для декора оконных проемов и бамперов используют алюминиевые накладки, пластиковые, резиновые панели.

Стальные молдинги с прорезиненными элементами имеют меньшую плотность, по сравнению со стальными деталями, стоимость и вес.

Резиновые накладки достаточно гибкие – молдинг можно согнуть под необходимым углом, его просто обрезать под необходимую длину. Часто выбираются для рестайлинга автомобилей, для которых производитель не выпускает оригинальные декоративные комплектующие.

Пластиковые или резино-пластиковые элементы имеют бюджетную стоимость, но не отличаются прочностью. Пластиковые накладки минимально защищают кузов от сколов, на рынке имеют самый большой процент некачественных реплик: трескаются на морозе, деформируются на жаре и пр.

Маркировка оригинального молдинга


Оригинальные молдинги сертифицируются заводом-изготовителем согласно принятой маркировке. По маркировке можно прочитать, из какого материала сделана накладка, тип молдинга, рекомендуемое место установки.

Большинство производителей включает накладки в каталоги запчастей для своих моделей – например, аксессуары для BMW 5 серии е34 в каталоге производителя идут под следующими номерами:

  1. Для крыльев ? передние молдинги: левый 01-511319449 41, правый 01-5113 19449 42. Задние: правый 04-5113 19341 84, левый 04-5113 19341 83.
  2. Для дверей ? передние панели: левый 02-5113 19341 77, правый 02-5113 19341 78. Задние: левый 03-5113 19341 81, правый 03-5113 19341 82.

Если покупается аналог, оригинальная реплика или универсальный элемент, рекомендуется запомнить главные литеры маркировки:

  1. TPR. Молдинг изготовлен из термопластичной резины, материал устойчив к действию солевых реагентов, бензина и масла. Защищает кузов от элекрохимической коррозии, имеет высокие параметры прочности, при этом достаточно гибкий, монтируется на клей.
  2. PVC (PVC Mld). Декоративная накладка изготовлена из полимера, чаще из ПВХ (поливинилхлорид), отличается невысокой стойкостью к механическим повреждениям, трескается после удара, имеет высокие термические характеристики (не трескается от мороза, не деформируется под действием высоких температур), легко переносит воздействие агрессивных сред. Панели из ПВХ часто красят в цвет лкп, производители предлагают молдинги в сером или черном цвете.
  3. Butyl. Молдинг изготовлен из термопластика с добавлением бутила. Композит увеличивает прочность панели.
  4. Cavity. В форме молдинга есть канал для быстрого отвода влаги. Маркировка чаще стоит на пластиковых и резиновых деталях.
  5. EPDM. В составе использованы каучуковые смолы и этилен, что делает молдинг устойчивым к действию химикатов, бензина, масел и пр., но при этом изделие плохо выдерживает низкие и высокие температуры и редко используется для внешней установки.

Среди большого ассортимента декоративных накладок присутствуют молдинги с опцией светоотражения и встроенными светодиодами. Светоотражающие панели изготавливаются из алюминия, нержавейки и резины, в составе резинового компонента использованы светоотражающие частицы, которые люминисцируют от луча фар встречных авто и определяют габариты вашей машины.

Молдинги со встроенной панелью светодиодов используются для тюнинга, чаще устанавливаются на спортивные автомобили.

Особенности замены


По типу монтажа молдинги крепятся на клипсы, саморезы и клеятся. Саморезами и клипсами крепятся обвесы, накладки на пороги и бамперы, поскольку такие панели чаще других изготавливаются из стали и алюминия, отличаются средним весом и испытывают систематические нагрузки.

На двери, лобовые и боковые стекла и крышу молдинги в 95% случаев клеятся. Правильная поклейка надежно закрепляет деталь на кузове, препятствует проникновению влаги под панель. Чем клеят молдинг:

  • автоклеем;
  • герметиком для стекольных полотен;
  • жидкими гвоздями;
  • двухсторонним скотчем.

Приклеить накладку просто, быстро и дешево. Единственное, что стоит запомнить – при проклейке необходимо распределять клеевой состав равномерно, без пропусков. Если под молдинг будет проникать влага, под панелью может возникнуть очаг коррозии. Такая проблема часто встречается, если молдингами оклеивают низ дверей, приклеивают накладки на пороги.

Для надежной фиксации молдинга на кузов, крыло или стекло используют клей на основе цианакрила. Клей наносят тонким слоем на предварительно очищенную поверхность молдинга и плотно прижимают к кузову. Особенностью состава является то, что при попадании на лкп верхний слой краски разрушается, создается герметичная клеевая основа.

Герметик для стеклянных поверхностей может использоваться, если панель устанавливается между рамой кузова и стеклом. Если применять стекольный клей для монтажа молдинга на лкп, качество проклейки будет низким – из-за постоянных механических нагрузок панель может начать отклеиваться, что приведет к разгерметизации шва, проникновению влаги под молдинг.

Клеевой состав «жидкие гвозди» остается самым востребованным. Клей создает однородное покрытие, и после высыхание шов герметичный, устойчивый к вибрациям и действию агрессивных реагентов.

Установка молдинга на «жидкие гвозди» потребует качественной подготовки поверхности. Кузов необходимо вымыть, высушить, обезжирить. После нанесения клея панель плотно прижимают к дверям и фиксируют с помощью скотча. Высыхает клей за 12 часов, все это время молдинг должен быть плотно прижат к кузову.

Двухсторонний скотч – самый простой вариант быстро приклеить декоративную панель. Главным преимуществом скотча остается герметичность шва и простота монтажа. По надежности скотч остается худшим вариантом при установке молдинга на двери.

Советы при выборе


Опытные водители рекомендуют покупать оригинальную продукцию, если меняются металлические или алюминиевые накладки. Производитель выпускает аксессуары по заводским шаблонам, панель имеет оптимальный размер и качество. При выборе реплик необходимо учитывать типоразмер элемента, который для каждого авто индивидуален.

Если необходимо переустановить пластиковые или резино-пластиковые заводские молдинги, нужно учитывать, что деталь, кроме установки на клей, может дополнительно фиксироваться внутренними клипсами. Оригинальные аксессуары на дверь и крылья для БМВ имеют в комплекте клипсы, поскольку молдинги устанавливаются на дополнительную защелку и затем приклеиваются.

Неправильно приклеенная декоративная накладка спровоцирует быстрое возникновение коррозии, поэтому необходимо внимательно выбирать клей и останавливаться на качественных составах.

Молдинг придает автомобилю законченный эстетический вид. Правильно и со вкусом выбранные накладки делают кузов машины красивым и привлекательным. Сложность при переустановке детали возникает в момент выбора нужной накладки, замена занимает 15 минут даже у неопытного водителя.

Видео про молдинг двери:

Описание автомобильных молдингов: классификация, материалы изготовления, маркировка, особенности замены, советы при выборе. Видео про молдинг двери.

||list|

  1. Классификация молдингов для автомобиля
  2. Материалл изготовления молдинга
  3. Маркировка оригинального молдинга
  4. Особенности замены молдинга
  5. Советы при выборе молдинга
  6. Видео про молдинг двери

OL Early Posting

Нелинейный первично-двойственный алгоритм для восстановления фазы и поглощения из однофазового контрастного изображения.

Мом Каннара, Макс Лангер и Бруно Сиксу

DOI: 10.1364/OL.469174 Поступила в редакцию 05 июля 2022 г.; Принято 15 сентября 2022 г.; Опубликовано 15 сентября 2022 г.   Просмотр: PDF

Аннотация: Мы предлагаем нелинейный первично-двойственный алгоритм для восстановления фазы и поглощения из одного рентгеновского линейного фазово-контрастного изображения или дифракции Френеля. Алгоритм позволяет регулировать фазу и поглощение отдельно. Мы показываем, что учет нелинейности в реконструкции улучшает реконструкцию по сравнению с линейными методами. Мы также демонстрируем, что выбор различных регуляризаторов для поглощения и фазы может улучшить реконструкцию. Использование полной вариации (TV) и ее обобщения (TGV) в первично-двойственном подходе позволяет использовать разреженность исследуемой выборки. и реальных наборов данных, предложенный метод NL-PDHG дает реконструкции со значительно меньшим количеством артефактов и улучшает нормализованную среднеквадратичную ошибку по сравнению с его линеаризованной версией.

Быстрое измерение расстояния с расширенным диапазоном однозначности с использованием нескольких электрооптических лазеров OL.470211 Поступила в редакцию 12 июля 2022 г.; Принято 15 сентября 2022 г.; Опубликовано 15 сентября 2022 г.   Просмотр: PDF

Аннотация: В этой статье мы сообщаем о схеме, которая сочетает определение дальности по времени пролета (ToF) импульсов с множественной частотой повторения и дальность по двойной гребенке (DCR). измерение. Примечательно, что эта комбинация расширяет диапазон однозначности (NAR) метода DCR без ущерба для его частоты обновления и точности расстояния. С помощью этой схемы мы демонстрируем измерение абсолютного расстояния до движущихся целей с NAR 1,5 км, что в 5 раз больше, чем позволяет только метод DCR для заданной частоты обновления 500 кГц. Точность определения дальности за одно измерение длительностью 2 мкс достигает 10 мкм на эффективной дальности 571 м (до 60 нм за 0,1 с). Эта комбинированная схема приносит пользу дистанционному зондированию высокоскоростных объектов.

Фазовая коррекция на основе матрицы передачи для оптических систем

Кайге Лю, Хэнкан Чжан, Цзэци Лю, Бинь Чжан, Син Фу и Цян Лю

Принято 15 сентября 2022 г.; Опубликовано 15 сентября 2022 г.   Просмотр: PDF

Аннотация: Требования в таких областях, как биология и коммуникация, стимулируют развитие структурированного света. Однако устройства оптической модуляции, играющие важную роль в генерации структурированного света, часто вносят фазовые искажения. Для получения более точных возможностей модуляции требуется дополнительная фазовая коррекция. В этом письме мы предлагаем метод фазовой коррекции на основе матрицы передачи (TM). С помощью измеренного ТМ, который установил связь между панелью пространственного модулятора света (SLM) и распределением выходного сигнала в дальней зоне, мы можем получить фазовую модуляцию, обеспечивающую идеальный фокус. Пространственное распределение фазового искажения может быть извлечено из сопряженного этого фазового распределения. В нашем эксперименте показатель резкости фокуса упал примерно вдвое. Далее мы проверили доступность этого метода, исправив фазовое искажение полей Лагерра-Гаусса (ЛГ). Мы считаем, что наш метод обеспечивает простой способ достижения точной фазовой коррекции, которая будет интересна в аспектах формирования волнового фронта и оптических пинцетов.

Cylindrical partially coherent scalar sources

Rosario Martinez-Herrero, Olga Korotkova, Massimo Santarsiero, Gemma Piquero, Juan Carlos de Sande, Antonio Virgilio Failla, and Franco Gori

DOI: 10.1364/OL.471516 Received 25 июль 2022 г.; Принято 15 сентября 2022 г.; Posted 15 Sep 2022   View: PDF

Abstract: Введены частично когерентные скалярные источники с цилиндрической симметрией, излучающие наружу. Показано, что однородные кросс-спектральные плотности обладают модулированными по углу ганкелевыми модами, амплитуды которых подвергаются процессу фильтрации при распространении. Даны простые критерии обращения с такими источниками. Для случая некогерентного цилиндра найдено число эффективных мод и показано появление пространственной когерентности в излучаемом свете. Затем исследуется радиальная когерентность излучаемого поля. Также вводится класс неоднородных цилиндрических источников.

Расширение данных с использованием генеративно-состязательной сети для высокоточной системы мгновенного измерения микроволновой частоты

Md Asaduzzaman Jabin and Mable Fok

Принято 14 сентября 2022 г.; Опубликовано 15 сентября 2022 г.   Просмотр: PDF

Аннотация: В этом письме предлагается платформа неконтролируемого обучения — генеративно-состязательная сеть (GAN) для увеличения экспериментальных данных в измерении мгновенных микроволновых частот на основе фотоники с помощью глубокого обучения. (ИФМ) система. Требуется всего 75 наборов экспериментальных данных, и GAN может увеличить небольшой объем данных до 5000 наборов данных для обучения модели глубокого обучения. Кроме того, погрешность измерения частоты оцениваемой частоты улучшилась на порядок с 50 МГц до 5 МГц. Предлагаемое использование GAN эффективно уменьшает количество необходимых экспериментальных данных на 98,75% и снижает погрешность измерения в 10 раз.

Фемтосекундная филаментация оптических вихрей для генерации оптических воздушных волноводов

Silin Fu, Benoît Mahieu, Andre Mysyrowicz, Aurelien Houard

Принято 14 сентября 2022 г.; Posted 15 Sep 2022   View: PDF

Abstract: Мы изучаем филаментацию в воздухе многомиллиджоульных оптических вихрей и сравниваем их с классическим режимом филаментации. Фемтосекундный вихревой пучок генерирует множество плазменных нитей, организованных в цилиндрическую геометрию. Эта плазменная конфигурация превращается в трубчатый столб нейтрального газа метрового масштаба, который можно использовать в качестве волновода для наносекундных лазерных импульсов на длине волны 532 нм. Оказалось, что оптические вихри производят более равномерный нагрев вдоль оси распространения по сравнению с гауссовскими или супергауссовыми пучками, и что результирующий канал с низкой плотностью плохо чувствителен к входной мощности лазера благодаря сочетанию ограничения интенсивности филаментации и фазовой завихренности. .

Фотонный полуметалл высокого порядка с узловым кольцом

Yuexin Zhang, Sheng Zhang, Xiaoyu Dai, and Yuanjiang Xiang

DOI: 10.1364/OL.472397 Поступила в редакцию 03 августа 2022 г.; Принято 14 сентября 2022 г.; Опубликовано 15 сентября 2022 г.   Просмотр: PDF

Аннотация: Интригующее открытие топологии высокого порядка чрезвычайно способствовало развитию топологической физики. В последнее время трехмерные топологические полуметаллы становятся идеальной платформой для исследования новых топологических фаз, таких как угловые состояния высокого порядка и шарнирные состояния, которые обнаруживаются как теоретически, так и экспериментально. Однако большинство существующих схем реализовано на акустической системе, в то время как подобные концепции редко реализуются в фотонных кристаллах из-за сложной оптической манипуляции и геометрического дизайна. В этой статье мы выдвигаем полуметалл узловых колец высокого порядка, защищенный симметрией C2v, возникшей из симметрии C6v. Узловое кольцо высокого порядка предсказано в трехмерном импульсном пространстве с желаемыми шарнирными дугами, соединенными двумя узловыми кольцами. И ферми-дуги, и топологические шарнирные моды генерируют важные метки в топологических полуметаллах высокого порядка. Наше предложение успешно доказало новую топологическую фазу высокого порядка в фотонных системах, и оно будет стремиться к реалистичному применению в высокопроизводительных фотонных устройствах.

Новый нечувствительный к поляризации 40-канальный планарный мультиплексор/демультиплексор на решетке Эшелле с разнесением по 100 ГГц для фотонных интегрированных селективных переключателей по длине волны

Ю Ван и Никола Калабретта

; Принято 14 сентября 2022 г. ; Опубликовано 15 сентября 2022 г.   Просмотр: PDF

Аннотация: Мы представляем и численно демонстрируем новый 40-канальный мультиплексор/демультиплексор с плоской решеткой Эшелле (PEG), нечувствительный к поляризации (PI), с интервалом 100 ГГц (Mux/Demux). для реализации компактного фотонного интегрированного селективного переключателя длины волны 1×2 без пересечения (PIC-WSS). Работа PI достигается с помощью поляризационного сплиттера для подачи TE-моды и TM-моды в PEG через два волновода с разными углами падения, так что дифрагированные оптические сигналы (две разные моды) объединяются в одном и том же выходном волноводе PEG. За счет оптимизации конструкции различных комбинаций входов/выходов и использования одного и того же угла, один компактный PI PEG с конфигурацией fold-back может одновременно работать как два демультиплексора и мультиплексора. Площадь основания PI PEG с одинарным складыванием составляет всего 40 мм2. Численные результаты показывают, что 40-канальный PI fold-back PEG с интервалом 100 ГГц владеет

Фотонные пары для широкополосной связи из интегрированного в оптоволокно гребневого волновода PPLN

Викаш Ядав, Вивек Венкатараман и Джойи Гош

DOI: 10. 7 пар/ с/мВт/нм. Такие источники могут использоваться для мультиплексирования с разделением по длине волны (WDM) и распределения квантовых ключей (QKD) по существующим оптоволоконным сетям.

Устойчивый к изготовлению и широкополосный поляризационный сплиттер-вращатель, основанный на развитии адиабатической моды на тонкопленочном ниобате лития : 10.1364/OL.470216 Поступила в редакцию 19 июля 2022 г.; Принято 13 сентября 2022 г .; Опубликовано 13 сентября 2022 г. Просмотр: PDF

Аннотация: Устройство разделения-поворота поляризации может упростить мультиплексирование с разделением поляризации на кристалле для повышения скорости передачи данных. Здесь мы предлагаем и экспериментально демонстрируем сплиттер-вращатель поляризации, основанный на адиабатической эволюции мод на тонкопленочной платформе ниобата лития. Результаты измерений изготовленного устройства показывают низкие вносимые потери 20 дБ в диапазоне 110 нм. Большой допуск изготовления также продемонстрирован с коэффициентами ослабления >15 дБ в диапазоне длин волн 1465-1630 нм при изменении ширины волновода на 80 нм.

Управляемое по энергии и времени переключение ультракоротких импульсов в нелинейных направленных плазмонных ответвителях

Хосе Сальгейро и Альберт Феррандо

DOI: 10.1364/OL.472269 Поступила в редакцию 02 августа 2022 г.; Принято 13 сентября 2022 г .; Posted 13 Sep 2022   View: PDF

Abstract: Мы предлагаем сверхкомпактный нелинейный плазмонный направленный ответвитель для коммутации сверхкоротких оптических импульсов. Мы показываем, что это устройство можно использовать для управления маршрутизацией сверхкоротких импульсов, используя либо энергию, либо длительность каждого отдельного импульса в качестве параметров переключения. Ответвитель состоит из двух сердечников из нелинейного диэлектрического материала, встроенных в металлическую оболочку. Сложная нелинейная пространственно-временная динамика системы моделируется методом конечных разностей во временной области (FDTD).

Защищенная оптическая связь PAM4 на фотонном уровне со скоростью 56 Гбит/с, основанная на синхронном частном временном фазовом шифровании/дешифровании, управляемом общим шумом Юнцай Ван и Ювен Цинь

DOI: 10. 1364/OL.472489 Поступила в редакцию 08 августа 2022 г.; Принято 13 сентября 2022 г .; Опубликовано 13 сентября 2022 г.   Просмотр: PDF

Аннотация: Достижение безопасности фотонного уровня на самом нижнем сетевом уровне в дополнение к цифровой криптографии верхнего уровня в волоконно-оптических сетях является постоянным стремлением, но критически важной задачей. В этом письме мы предлагаем и экспериментально демонстрируем высокоскоростную защищенную оптическую систему связи на фотонном уровне, основанную на новой общей схеме синхронного временного фазового шифрования, управляемой шумом, которая способна поддерживать форматы модуляции высокого порядка и повышать безопасность. Конфиденциальный сигнал PAM4 с рекордно высокой скоростью передачи данных 56 Гбит/с успешно шифруется и дешифруется удаленно синхронизированными частными шумоподобными сигналами шифрования/дешифрования после тайной передачи по 20-километровому оптическому волокну с BER ниже предела HD-FEC. Продемонстрированная схема может обеспечить перспективный путь для будущей сверхвысокоскоростной защищенной оптической связи на фотонном уровне.

Формирование волнового фронта на основе обратной связи для слабого света с синхронным обнаружением частоты биений

Chaomao Hsieh, Xiaojing Ren, and Quan Liu

Принято 13 сентября 2022 г .; Опубликовано 14 сентября 2022 г.   Просмотр: PDF

Аннотация: Формирование волнового фронта на основе обратной связи — многообещающий и универсальный метод повышения контраста целевого сигнала в сильно рассеивающей среде. Однако этот метод может не сработать для слабых оптических сигналов, таких как сигналы флуоресценции и комбинационного рассеяния света, или в установке с отражением, поскольку тенденция в слабых сигналах обратной связи может быть легко перекрыта шумом. Для решения этой задачи мы разрабатываем метод на основе одного акустооптического дефлектора (АОД) для создания сигнала с выбранной частотой биений из оптических сигналов, которые могут служить обратной связью, в которой фазовое распределение различных радиочастотных компонентов управляющий сигнал для AOD оптимизирован для формирования волнового фронта. Смещая частоту падающего света с помощью АОД, сигнал обратной связи на выбранной частоте биений может быть измерен синхронным усилителем с высоким отношением сигнал/шум, что позволяет усиливать слабые сигналы цели через сильно рассеивающие среды. Обнаружено, что метод фиксированного обнаружения частоты биений может значительно улучшить флуоресцентную визуализацию и измерение спектра комбинационного рассеяния в установке отражения и, таким образом, может быть потенциально использован для измерений in vivo.

Измерение смещения нанометрового масштаба с использованием простой дифракционной решетки с техникой квадратурного обнаружения

Таньялак Нунтакулкасак, Ручипас Бавонтавейпьянья, Йиньот Инфунанг, Полейм Вонгджом, Ванчай Пйджитроджана, Суджин Сюнна, и Эйкат-Фонджом, Ванчай Пиджитроджана, Суджин Сюнна, и Эйкат-Фонгар. Поступила в редакцию 18 июля 2022 г.; Принято 13 сентября 2022 г .; Posted 14 Sep 2022   View: PDF

Abstract: Предлагается фазочувствительный интерферометр с прозрачной решеткой для измерения малых смещений. Между источником света и отражающим зеркалом вставлена ​​прозрачная решетка. Дифрагированные световые лучи прямого и обратного распространения накладываются друг на друга, образуя интерференционную картину. Когда два детектора размещаются в двух разных положениях интерференционной полосы таким образом, что сигналы имеют квадратурную разность фаз, изменение фазы может свидетельствовать о смещении отраженного зеркала. Эта простая установка позволяет измерять смещение зеркала в нанометровом масштабе с шагом 9Точность 8,2%, высокая точность со стандартным отклонением 10 нм и нижняя граница разрешения 0,4 нм.

Передача радиосигнала миллиметрового диапазона 5G NR по бесшовной оптоволоконной терагерцовой системе мобильной связи для сверхплотной сети малых сот OL.474420 Поступила в редакцию 01.09.2022; Принято 13 сентября 2022 г .; Опубликовано 13 сентября 2022 г.   Просмотр: PDF

Abstract: В этом письме демонстрируется передача новых радиосигналов 5G (NR) миллиметрового диапазона по бесшовной системе мобильной связи на основе оптоволокна и терагерцового диапазона в диапазоне 350 ГГц для сверхплотной сети малых сот. В системе используется простой оптический гетеродинный метод на передатчике и прямое обнаружение на приемнике. В качестве проверки концепции мы успешно передали сигналы 256- и 64-квадратурной амплитудной модуляции, совместимые с 5G NR, на частотах 24,2 и 38 ГГц по бесшовной волоконно-терагерцовой системе в диапазоне 350 ГГц. Предлагаемая система может предоставить простое решение для облегчения развертывания сверхплотных малых сот в высокочастотных диапазонах в сетях 5G и других сетях.

Топологические связанные состояния Флоке в континууме

Чунян Ли, Ярослав Карташов и Владимир Конотоп

DOI: 10.1364/OL.470762 Поступила в редакцию 18 июля 2022 г.; Принято 12 сентября 2022 г.; Опубликовано 14 сентября 2022 г. Просмотр: PDF

Аннотация: Сотовый массив спиральных волноводов с зигзагообразными краями и градиентом показателя преломления, ортогональным краям, может поддерживать краевые состояния Флоке-Блоха с проникающими в объем квазиконстантами распространения группы. Вращение волноводов открывает топологическую щель с краевыми состояниями в проектируемой зонной структуре, расположенной на каждом из краев полоски. Градиент показателя преломления приводит к сильной асимметрии спектра постоянной квазираспространения и сдвигает краевые состояния в объемные полосы, что приводит к связанным состояниям Флоке в континууме (BIC). Механизм создания таких БИК понимается как возникновение пересечений и избегание пересечений ветвей, поддерживаемых пространственно ограниченным страйп-массивом. Весь спектр Флоке-Блоха в зоне Бриллюэна расщеплен на объемные ветви, являющиеся продолжением краевых состояний в расширенной зоне, обнаруживающие множественные самопересечения и объемные моды, отсоединенные от щелевых состояний за счет избегания пересечения. Почти все состояния в системе локализованы из-за градиента, но топологические краевые состояния проявляют гораздо более сильную локализацию, чем другие состояния. Такие сильно локализованные псевдо-БИК Флоке сосуществуют с локализованными массовыми модами типа Ванье-Штарка. Устойчивость краевых состояний Флоке подтверждается их прохождением через локализованный краевой дефект в виде отсутствующего волновода.

Фотолюминесценция в среднем инфракрасном диапазоне, выявляющая повышение внутренней квантовой эффективности нанопроволок InAs типа I и II типа ядро/оболочка

Xiren Chen, H. Alradhi, Zh. M. jin, Liangqing Zhu, Ana Sanchez, Shufang Ma, Qian-dong Zhuang и Jun Shao

DOI: 10.1364/OL.473154 Поступила в редакцию 15 августа 2022 г.; Принято 12 сентября 2022 г.; Опубликовано 13 сентября 2022 г.   Просмотр: PDF

Аннотация: Внутренняя квантовая эффективность (IQE) является важным показателем качества фотоэлектрических приложений. В то время как нанопроволока (NW) ядро/оболочка InAs (c/s) является многообещающим решением для эффективной квантовой эмиссии, связь между IQE и покрытием оболочки остается неясной. В этом письме сообщается об измерениях фотолюминесценции в среднем ИК-диапазоне на InAs/InGaAs, InAs/AlSb и InAs/GaSb c/s NW, а также на голых InAs NW в качестве эталона. Анализы показывают, что IQE подавляется покрытием скорлупы при 9K, но улучшается примерно на 50% для покрытия оболочки InGaAs при 40–140 K и примерно на 20% выше 110 K для оболочки AlSb. Эффект приписывается не только качеству кристалла, но, что более важно, радиальному выравниванию полос. Результат указывает на улучшение высокотемпературной IQE ННК c/s типа I и типа II и на пригодность анализа фотолюминесценции в среднем инфракрасном диапазоне для оценки ННК с узким зазором.

Управление электромагнитными волнами в системе резонатор-волновод с нетривиальными и тривиальными модами

Jiong Xu, XiaoFei Zang, Xudong Zhan, Kun Liu и Yiming Zhu

DOI: 10.1364/OL.472677 Поступила в редакцию 08 августа 2022 г.; Принято 12 сентября 2022 г.; Опубликовано 14 сентября 2022 г.   Просмотр: PDF

Аннотация: Подход на основе сопряженного резонатора и волновода обеспечивает гибкую платформу для разработки интегрированных фотонных устройств, которые широко применяются в оптических коммуникациях и обработке информации. Топологические фотонные кристаллы, которые могут возбудить нетривиальное граничное состояние (ES) и угловое состояние (CS), обладают беспрецедентной способностью манипулировать электромагнитными (ЭМ) волнами, что приводит к множеству необычных функций, которые невозможно реализовать с помощью обычных резонаторно-волноводных систем. В этой статье двумерные фотонные кристаллы, состоящие из топологического волновода ES, резонатора CS и тривиального резонатора, предлагаются для робастного управления характеристиками передачи электромагнитных волн. В качестве проверочного примера численно продемонстрирован аналог электромагнитно-индуцированной прозрачности (ЭИП), допустимый при беспорядках благодаря робастности КС. Кроме того, аналог мульти-ЭИП также проверяется введением тривиального резонатора с двумя вырожденными ортогональными модами. Этот уникальный подход к надежному управлению электромагнитными волнами может открыть путь для разработки высокопроизводительных фильтров, модуляторов и встроенных процессоров.

Без ЦАП/АЦП 4×12,9 Гбит/с 65536-уровневое квантово-шумовое потоковое шифрование защищенная оптическая WDM-передача на основе дельта-сигма-модуляции

Xiaoxiao Dai, Hanwen Luo, Linsheng Zhong, Mengfan Cheng, Ци Ян, Лэй Дэн и Деминг Лю

DOI: 10.1364/OL.471555 Поступила в редакцию 27 июля 2022 г.; Принято 12 сентября 2022 г.; Опубликовано 12 сентября 2022 г.   Просмотр: PDF

Аннотация: Мы предлагаем и экспериментально изучаем новую схему безопасной передачи с квантовым шумовым потоковым шифром (QNSC), основанную на методе дельта-сигма-модуляции (DSM). Взаимодействие механизма QNSC и DSM позволяет передавать зашифрованный сигнал сверхвысокого порядка в формате невозврата к нулю (NRZ) с включением-выключением (OOK). Доставка сигнала NRZ-OOK по оптоволокну позволяет отправлять и получать сигналы с использованием цифровых портов вместо высокоскоростных ЦАП и АЦП с высоким разрешением в обычных системах QNSC. Между тем, синхронизация часов может быть достигнута с помощью простого алгоритма восстановления данных часов (CDR). Дополнительный канал передачи тактового сигнала в обычных системах QNSC больше не нужен. Предлагаемая схема также совместима с системой мультиплексирования с разделением по длине волны (WDM). 4×12,9Открытый текст Гбит/с шифруется в сигнал QNSC уровня 65536, а затем передается по стандартному одномодовому волокну длиной 10 км. Передатчик и приемник установлены коммерческими оптическими модулями 100G QSFP28 с асинхронными часами. Предлагаемая схема может быть легко развернута в коммерческих системах благодаря минималистичной архитектуре реализации и относительно низкой стоимости оборудования.

Средняя мощность 175 Вт от одножильного стержнево-волоконного усилителя на основе чирпированных импульсов

Martin Pedersen, METTE JOHANSEN, Anders Olesen, Mattia Michieletto, Maxim Gaponenko и Martin Maack

DOI: 10.1364/OL.471631 Поступила в редакцию 27 июля 2022 г. ; Принято 12 сентября 2022 г.; Опубликовано 12 сентября 2022 г.   Просмотр: PDF

Аннотация: Мы сообщаем о волоконной лазерной системе с усилением чирпированных импульсов со сжатием массивной передающей решетки до длительности импульса 357 фс, средней мощности 175 Вт и энергии импульса. 3 мкДж. Сжатая последовательность импульсов имеет коэффициент качества луча M², равный 1,21. Усилитель мощности основан на современном одномодовом фотонно-кристаллическом стержневом волокне, легированном иттербием, со средней мощностью 248 Вт и частотой повторения 750 кГц. Долговременная стабильность лазерной системы непрерывно тестировалась в течение более 4000 часов и не выявила признаков нестабильности поперечной моды.

Схема THO-OFDM для связи в видимом свете с подавлением шума и управлением затемнением Поступила в редакцию 11 августа 2022 г.; Принято 12 сентября 2022 г.; Опубликовано 12 сентября 2022 г.   Просмотр: PDF

Аннотация: В последние годы связь видимым светом (VLC) стала методом двойного назначения для освещения и связи. В системе VLC управление диммированием считается важной функцией для регулировки силы света и энергосбережения. В этом письме предлагается трехслойное гибридное оптическое мультиплексирование с ортогональным частотным разделением каналов с подавлением шума (NSTHO-OFDM), которое дополнительно сочетается с широтно-импульсной модуляцией (ШИМ) для реализации функции управления диммированием. Предложенный NSTHO-OFDM может обеспечить максимальное усиление мощности 4,28 дБ по сравнению с THO-OFDM с общим BER 1×10-4. Более того, предлагаемая схема диммирования позволяет достичь широкого диапазона диммирования 890,0% при поддержании благоприятного BER ниже 3,8×10-3.

Иерархически зависимая кластерная синхронизация в направленных сетях с полупроводниковыми лазерами 2022 г.; Принято 11 сентября 2022 г.; Posted 12 Sep 2022   View: PDF

Abstract: Кластерная синхронизация в сложных сетях с взаимно связанными полупроводниковыми лазерами (SL) широко изучалась в недавней литературе. Однако большинство предыдущих работ по шаблонам кластерной синхронизации были сосредоточены на ненаправленных сетях. Здесь мы численно изучаем полные паттерны синхронизации кластеров в направленных сетях, состоящих из SL, и демонстрируем, что значения параметра SL и сетевого параметра играют заметную роль в формировании и стабильности паттернов кластерной синхронизации. Кроме того, показано, что существует иерархическая зависимость между устойчивостью синхронизации различных кластеров в направленных сетях. На стабильность одного кластера может влиять другой кластер, но не наоборот. Без потери общности результаты проверяются в другой сети SL с более сложной топологией.

Вложенная U-образная сеть для точного прогнозирования направленного рассеяния полностью диэлектрических наноструктур

Xianghui Wang, Wenjing Liu, and ming zeng

DOI: 10.1364/OL.472133 Получено 2 августа 01; Принято 10 сентября 2022 г .; Posted 12 Sep 2022   View: PDF

Abstract: Исследовано прямое предсказание направленного рассеяния от полностью диэлектрических наноструктур с помощью двухуровневой вложенной U-образной сверточной нейронной сети (U2-Net). По сравнению с традиционным методом U-Net модель U2-Net с меньшей высотой модели лучше работает в случае меньшего размера изображения. Для размера входного изображения 40 × 40 эффективность прогнозирования модели U2-Net с высотой 3 повышается почти на порядок, что можно объяснить более превосходной способностью извлечения более богатых многомасштабных признаков. Поскольку в нанофотонике распространенной проблемой является то, что высота модели ограничена меньшим размером изображения, наши результаты могут продвигать вложенную U-образную сеть как мощный инструмент, применяемый для решения различных задач, связанных с наноструктурами.

Наночастицы топологического изолятора для сильного взаимодействия света с веществом в терагерцовом диапазоне

ИОАННИС ТАНОПУЛОС, Вассилиос Яннопапас и Эммануэль Паспалакис Принято 10 сентября 2022 г .; Posted 15 Sep 2022   View: PDF

Abstract: Мы изучаем эффекты спонтанного излучения (SPEM) для квантового излучателя (QUEM) вблизи топологического изолятора Bi₂Se₃ наносферы. Мы вычисляем фактор Парселла QUEM вблизи наносферы радиуса от 40 нм до 100 нм численными электромагнитными методами с использованием экспериментальных параметров для описания оптических свойств материала топологического изолятора с учетом и без учета топологически защищенных делокализованных поверхностных состояний. Мы обнаруживаем исключительно большие факторы Парселла QUEM до 10¹⁰ на расстояниях между QUEM и наносферой, равных половине ее радиуса в терагерцовом режиме. Мы также вычисляем динамику SPEM для QUEM с частотами перехода в терагерцах и различными скоростями затухания в свободном пространстве в диапазоне от нс до мс и обнаруживаем, что она демонстрирует интенсивную обратимую динамику, а также может отображать эффекты захвата населения в QUEM. Эта работа демонстрирует, что наносфера Bi₂Se3 может обеспечить условия для сильного взаимодействия света с веществом на наноуровне в терагерцовом режиме.

Нелинейная фокусировка суперконтинуума под действием интенсивных импульсов среднего инфракрасного диапазона в газонаполненных капиллярах

Xiaohui Gao

DOI: 10. 1364/OL.472313 Поступила в редакцию 02 августа 2022 г.; Принято 09 сентября 2022 г .; Опубликовано 12 сентября 2022 г. Просмотр: PDF

Аннотация: Сильное взаимодействие света и вещества в среднем инфракрасном диапазоне привлекло широкое внимание, поскольку оно открывает новые горизонты в нелинейной оптике. Здесь мы наблюдаем с помощью моделирования новый аспект динамики импульсов среднего инфракрасного диапазона в заполненном газом капилляре высокого давления, где импульс с мощностью намного ниже критической мощности для керровской самофокусировки претерпевает поразительный рост пиковой интенсивности после чрезвычайно эффективное расширение спектра. Это увеличение интенсивности объясняется керровской фокусировкой суперконтинуума. Наше исследование предлагает интересную перспективу для управления интенсивностью лазера с возможными приложениями в нелинейном преобразовании света, управляемом импульсами среднего инфракрасного диапазона.

Опосредованная дефектами динамика носителей и нелинейно-оптический отклик третьего порядка квантовых точек WS2

РИЯНКА КАРМАКАР, Дипендранат Мандал, Мегха Шривастава и К.В. Адарш

Принято 09 сентября 2022 г .; Опубликовано 12 сентября 2022 г.   Просмотр: PDF

Аннотация: В этом письме мы сообщаем о нелинейном оптическом отклике третьего порядка (действительная и мнимая части) высоколюминесцентных квантовых точек (КТ) WS2 с использованием нерезонансных фемто- наносекундные импульсы для оптического ограничения и квантовой обработки информации. При фемтосекундном возбуждении 800 нм КТ демонстрируют двухфотонное поглощение (β=(107±2)×10-3 см/ГВт) с положительной нелинейностью, обусловленной связанными носителями. Однако эта картина меняется при наносекундном возбуждении на длине волны 532 нм, где наблюдается обратное насыщающееся поглощение с отрицательной нелинейностью, в первую очередь возникающее из-за двухступенчатого двухфотонного поглощения, опосредованного мелким дефектом (реальные состояния), создающего свободные носители. Наши результаты открывают многообещающий путь к низкоразмерным оптоэлектронным устройствам.

Оптические ответвители и волокна со ступенчатым показателем преломления, изготовленные с использованием 3D-принтеров FDM

Дэвид Гоззард, Ребекка Крейн, Деон Хики, Алекс Мартин, Бейли Соунс и Уильям Шен

2022 г.; Принято 09 сентября 2022 г .; Опубликовано 12 сентября 2022 г.   Просмотр: PDF

Резюме: Заготовки оптических волокон со ступенчатым индексом изготавливаются и вытягиваются в волокна с использованием недорогих потребительских 3D-принтеров FDM без какого-либо другого специального инструмента. Волокна изготовлены из оболочки полиэтилентерефталатгликоля (PETG) с сердцевиной из акрилонитрилбутадиенстирола (ABS), в результате чего V

Генерация вихревого пучка Бесселя методом прямой 3D-печати интегрированного мультиоптического элемента на кончике волокна

Шломи Лайтман, Омер Порат, Гилад Гурвиц и Раз Гвиши 21 июля 2022 г . ; Принято 09 сентября 2022 г .; Опубликовано 12 сентября 2022 г.   View: PDF

Abstract: Формирование световых лучей непосредственно из наконечников оптических волокон является желательной возможностью, поскольку свет может быть адаптирован для различных приложений миниатюрным, интегрированным и экономичным способом. Однако интеграция сложных преломляющих элементов непосредственно в волокна является сложной задачей. Используя прямое трехмерное лазерное письмо, высококачественные оптические устройства могут быть интегрированы непосредственно поверх грани волокна с помощью процесса двухфотонного поглощения. Здесь мы демонстрируем, как пучок Бесселя высокого порядка, несущий орбитальный угловой момент (ОУМ), может быть сгенерирован с использованием этого процесса литографии. Луч формируется с помощью встроенной микрооптической системы, состоящей из скрученного аксикона и параболической линзы в адаптированной конфигурации волокна. Эта работа обеспечивает анализ и измерения генерируемого луча, а также смоделированные прогнозы. 2). Эта работа может проложить путь для будущих интегрированных манипуляций с лучами на волокнах, что позволит использовать лазеры с более высокой выходной мощностью

Цифровая коррекция аберраций увеличивает поле зрения в оптической когерентной микроскопии в видимом свете ; Принято 08 сентября 2022 г .; Опубликовано 12 сентября 2022 г.   Просмотр: PDF

Аннотация: В оптической когерентной микроскопии оптические аберрации обычно приводят к ошибкам волнового фронта с преобладанием астигматизма в периферийных областях оптического объектива, в первую очередь удлиняя функцию рассеяния точки микроскопа вдоль радиального направлении вблизи фокальной плоскости. Мы сообщаем об улучшенной оптической когерентной микроскопии поля зрения посредством вычислительной коррекции аберраций в диапазоне видимого света. Изотропное пространственное разрешение 2,5 мкм было достигнуто в расширенном боковом поле зрения, охватывающем 1,3 мм × 1,6 мм, что экспериментально подтверждено на фантоме с микрошариками и дополнительно продемонстрировано в образцах ткани ex vivo. Расширенное поле зрения, достигаемое за счет цифровой коррекции аберраций, облегчает использование недорогих систем, устраняя необходимость в высококачественных объективах.

Определение показателя преломления на основе связанного с поверхностным плазмоном излучения, возбуждаемого обратной структурой Кречмана или Тамма

Zhe Shen, Yu Hongda, lin zhang, and Yikai Chen

DOI: 10.1364/OL. ; Принято 08 сентября 2022 г .; Posted 08 Sep 2022   View: PDF

Abstract: Поверхностно-плазмонно-связанное излучение (СППЭ) представляет собой направленное излучение поверхностных плазмон-поляритонов (ППП) через обратные каналы возбуждения сфокусированного поверхностного плазмона в дальнее поле, что показало значительные возможности в биоанализе, медицинской диагностике и т.д. Мы впервые предложили метод определения показателя преломления на основе ТФХЭ, состоящий из обратной структуры Кречмана (РК) или тамма. Соответствующая чувствительность зондирования достигает 87,61 град/RIU и 67,44 град/RIU соответственно. По сравнению с таковой в РК интенсивность дальнего поля ТФЭ в таммовской структуре увеличена на два порядка. Кроме того, по сравнению с зондированием на основе поверхностного плазмонного резонанса (SPR), зондирование SPCE может улучшить отношение сигнал-шум (SNR) и эффективность возбуждения. Наши структуры позволяют измерять показатель преломления с высоким соотношением сигнал-шум, высоким пространственным разрешением и без необходимости углового выравнивания с использованием сложной механики, которые подходят для практических приложений, таких как количественное биомолекулярное обнаружение и медицинская диагностика.

Активная метаповерхность в ближней инфракрасной области путем стробирования ультратонких пленок TiN

Huan Jiang, Wenchang Zhu, Junhao Huang, Hui Zhang, Weiren Zhao

DOI: 10.1364/OL.472027 август 2022 г .; Принято 08 сентября 2022 г .; Posted 08 Sep 2022   View: PDF

Abstract: Ультратонкие пленки нитрида титана (TiN) стали новой плоской формой материала для создания активных метаповерхностей в ближней инфракрасной области (БИК). В этой статье мы численно достигли двойных функций переключаемого линейного дихроизма (LD) и настраиваемого идеального поглощения в G-образной гибридной метаповерхности G-образных золотых резонаторов / пленки TiN (GTHM) путем стробирования ультратонких пленок TiN. По мере уменьшения плотности носителей TiN глубина модуляции силы ЛД составляет около 70% при 1211 нм. Между тем, длина волны отклика полного поглощения (~1) синего цвета смещается примерно на 130 нм при изменении плотности носителей на 12%. Предложенные нами активные метаповерхности с возможностью переключения мощности LD и идеального поглощения с настройкой длины волны имеют значительный потенциал в динамической электрооптической модуляции и плоских фотонных устройствах с реконфигурируемыми функциями.

Множественный доступ с изменяющейся во времени энтропией для гибкой когерентной PON

Zixian Wei, Jinsong Zhang, Weijia Li, and David Plant

DOI: 10.1364/OL.468495 Получено 22 июня 2020 г. ; Принято 08 сентября 2022 г .; Опубликовано 08 сентября 2022 г.   Просмотр: PDF

Аннотация: Для дальнейшего увеличения скорости передачи данных, объема пользователей и гибкости скорости пассивных оптических сетей (PON) следующего поколения мы предлагаем схему множественного доступа совместного вероятностного формирования созвездия ( PCS) и когерентное детектирование. Когерентный PON динамически регулируется с изменяющейся во времени энтропией. Передаваемые кадры, выделенные различным блокам оптической сети (ONU) от терминала оптической линии (OLT), могут быть идентифицированы и различены по значению энтропии. Предлагаемая схема обеспечивает гибкое планирование во временной области, поскольку нет необходимости распределять кадры по определенным временным интервалам. Значение 0,5 интервала энтропии точно настроено для достижения 100% скорости идентификации созвездия классификатором изображений. Экспериментально продемонстрирована схема на основе системы когерентной оптической передачи с двойной поляризацией. Достигается скорость передачи данных от 350 ~ 450 Гбит/с с форматом квадратурной амплитудной модуляции PCS-64 (64-QAM) для одного блока, что позволяет максимально поддерживать 5 независимых блоков с двумя состояниями поляризации и энтропией, изменяющейся от 3,5 до 5,5 с 0,5 интервала соответственно.

Уменьшение шума относительной интенсивности в широкополосном генераторе RFOG с использованием метода высокочастотной модуляции

shuang Liu, Lu Liu, Junyi Hu, Qingwen Liu, Huilian Ma и Zuyuan He .470933 Поступила в редакцию 20 июля 2022 г .; Принято 08 сентября 2022 г .; Опубликовано 08 сентября 2022 г.   Просмотр: PDF

Аннотация: Широкополосный резонансный волоконно-оптический гироскоп (RFOG), управляемый источником, может уменьшить шум, связанный с когерентностью, тем самым достигнув лучшей чувствительности при гораздо более простой конфигурации, чем традиционная система с когерентный источник. Однако его чувствительность обнаружения по-прежнему ограничена избыточным шумом относительной интенсивности (RIN) широкополосного источника. В этой статье раскрывается механизм ошибки RIN в этой широкополосной RFOG, управляемой источником, и представлены контрмеры. Мы демонстрируем, что использование высококачественного волоконно-оптического кольцевого резонатора и метода высокочастотной модуляции-демодуляции может уменьшить ошибку, вызванную RIN. Отмечено, что оптимальный параметр модуляции может обеспечить уменьшение погрешности, вызванной RIN, на 6,1 дБ, что позволяет широкополосной RFOG, управляемой источником, работать вблизи теоретической чувствительности, ограниченной дробовым шумом. При оптимальном методе высокочастотной модуляции-демодуляции случайное блуждание по углу 0,0013°/√h достигается при использовании оптоволоконного кольцевого резонатора длиной 200 м и диаметром 7,6 см. Насколько нам известно, это лучший результат, полученный на сегодняшний день, для волоконно-оптических гироскопов такого размера.

Поляризационно-чувствительное прямое лазерное моделирование тонких азополимерных пленок вихревыми пучками

Алексей Порфирьев, Светлана Хонина, Павел Хорин, Николай Ивлиев

DOI: 10. 1364/OL.2 46 Поступила в редакцию; Принято 08 сентября 2022 г .; Posted 08 Sep 2022   View: PDF

Abstract: В настоящее время лазерное моделирование тонких пленок материалов широко используется для изготовления одно-, двух- и трехмерных функциональных наноматериалов. Использование структурированных лазерных пучков со сложной структурой амплитудного, фазового и поляризационного распределений позволяет значительно упростить и ускорить процедуру изготовления нано- и микроструктур сложной формы, например спиральной структуры. Здесь мы демонстрируем использование вихревых лазерных пучков со спиральным волновым фронтом для реализации спирального массопереноса в азополимерных пленках. Поляризационная чувствительность этого материала позволяет продемонстрировать формирование различных трехмерных структур в случае линейно или циркулярно поляризованных вихревых пучков разного порядка. Представленный теоретический анализ показывает, что профиль изготовленных конструкций определяется структурой продольной составляющей падающего излучения и, таким образом, может легко управляться состоянием поляризации излучения без необходимости изменения амплитудно-фазовой структуры падающего излучения. луч.

Фотонные изоляторы Хопфа N-диапазона на основе двумерных микрокольцевых решеток

Бо Ленг и Вьен Ван

DOI: 10.1364/OL.471454 Поступила в редакцию 27 июля 2022 г.; Принято 08 сентября 2022 г .; Опубликовано 08 сентября 2022 г. Просмотр: PDF

Аннотация: Изоляторы Хопфа — это топологические изоляторы, топологическое поведение которых возникает в результате нетривиального отображения трехмерной сферы на двумерную сферу, известного как карта Хопфа. Отображение Хопфа, обычно встречающееся при изучении спинорных и скирмионных систем, топологически классифицируется целочисленным инвариантом, называемым индексом Хопфа. Здесь мы показываем, что из-за периодической циркуляции света внутри каждого микрокольца двумерная решетка микрокольцевых резонаторов может эмулировать N-диапазонный фотонный изолятор Хопфа с нетривиальным индексом Хопфа. В частности, путем численного расчета и прямого аналитического доказательства показано, что N-зонный индекс Хопфа решетки микрокольца идентичен ее номеру витка. Результат показывает, что индекс Хопфа является альтернативным топологическим инвариантом для классификации двумерных микрокольцевых фотонных решеток и устанавливает соответствие между фазой изолятора Хопфа и аномальной фазой изолятора Флоке решетки. В более общем плане наша работа показывает, что двумерные микрокольцевые решетки могут обеспечить универсальную нанофотонную платформу для изучения неабелевых топологических фотонных систем.

Спектральный датчик концентрации этанола в воде на основе фотодиодной оптоэлектронной хроматической дисперсии

Егор Лиокумович, Зив Глассер, Шмуэль Штернклар

Принято 08 сентября 2022 г .; Posted 08 Sep 2022   View: PDF

Abstract: Оптоэлектронная хроматическая дисперсия (ОЭД) германиевого фотодиода PN-типа используется для спектрального определения концентрации этанола в воде. Достигается концентрационная чувствительность 70 ppm. Спектральные датчики на основе OED в фотодиодах PN-типа могут служить недорогими встроенными устройствами для оптической спектроскопии.

Гиперспектральное изображение со сверхвысоким разрешением с помощью многоступенчатой ​​схемы без использования пространственной деградации

Сюхэн Цао, Юшен Лянь, Зилонг ​​Лю, Хань Чжоу, Ван Бинь, Ван Чжан и Бэйцин Хуан

DOI: 10.1364/OL 473020 Поступила 11.08.2022; Принято 08 сентября 2022 г .; Опубликовано 08 сентября 2022 г.   Просмотр: PDF

Аннотация: В последнее время стало популярным получать гиперспектральное изображение с высоким пространственным разрешением (HR-HSI) путем совмещения гиперспектрального изображения с низким пространственным разрешением (LR-HSI) с высоким RGB-изображение с пространственным разрешением (HR-RGB). Существующие методы сверхвысокого разрешения HSI разработаны на основе известного пространственного вырождения. На практике трудно добиться правильной пространственной деградации, что ограничивает эффективность существующих методов. Поэтому мы предлагаем многоступенчатую схему без использования модели пространственной деградации. Многоэтапная схема состоит из трех этапов: инициализации, модификации и уточнения. В соответствии с угловым сходством между пикселем HR-RGB и спектрами LR-HSI мы сначала инициализируем спектр для каждого пикселя HR-RGB. Затем мы предлагаем полиномиальную функцию для изменения инициализированного спектра, чтобы значения цвета RGB модифицированного спектра были такими же, как у HR-RGB. Наконец, модифицированный HR-HSI уточняется с помощью предложенной модели оптимизации, в которой исследуется новый регуляризатор спектрально-пространственной полной вариации (SSTV) для сохранения спектральной и пространственной структуры реконструированного HR-HSI. Результаты экспериментов на двух общедоступных наборах данных и наших реальных изображениях демонстрируют, что наш метод превосходит восемь современных существующих методов как с точки зрения точности реконструкции, так и вычислительной эффективности.

Передачи PAM-4 со скоростью 120 Гбит/с в диапазоне C на 100-километровом SSMF без компенсации дисперсии с использованием совместного комбинированного формирования импульсов и нелинейной коррекции низкой сложности

Xiong Wu, Junwei Zhang, Alan Pak Tao Lau и Chao Lu

DOI: 10. 1364/OL.473091 Поступила в редакцию 11 августа 2022 г.; Принято 08 сентября 2022 г .; Опубликовано 08 сентября 2022 г.   Просмотр: PDF

Аннотация: В системах модуляции интенсивности и прямого обнаружения (IM/DD) C-диапазона частотно-зависимое затухание мощности, вызванное хроматической дисперсией (CD) и квадратичными пределами обнаружения пропускная способность и расстояние передачи, особенно для передач свыше 100 Гбит/с по линии связи без компенсации дисперсии протяженностью 100 км. Для достижения этой цели мы предлагаем схему нелинейного предварительного искажения, новое комбинированное формирование импульса и пост-нелинейную коррекцию для четырехуровневой амплитудной модуляции импульса (PAM-4) на основе систем IM/DD. В передатчике нелинейное предварительное искажение используется для генерации неравномерно расположенных символов PAM-4 для предварительной компенсации нелинейностей. В то время как новое формирование импульса, просто формируемое линейной комбинацией двух импульсов без межсимвольных помех (ISI), изменяет распределение мощности сигнала PAM-4 в частотной области и приводит к улучшению производительности. В приемнике выполняется несложная постнелинейная коррекция с использованием нелинейного эквалайзера на основе абсолютного члена с разделением веса (AT-NLE-WS) для устранения затухания мощности, вызванного CD, и остаточных нелинейных искажений. Благодаря использованию этих методов рекордные сигналы PAM-4 со скоростью 120 Гбит/с успешно передаются по 100-километровому SSMF с измеренным коэффициентом ошибок по битам (BER) ниже 3,8×10¯³, достигая > 9% улучшение пропускной способности системы по сравнению с традиционными схемами формирования импульсов.

Генерация массива сферических пучков Пуанкаре высшего порядка с помощью технологии пространственной когерентности

Юнглей Лю, Чжэнь Дун, Фей Ван, Яхун Чен и Янцзянь Цай

DOI: 10.1364/OL.471192 Receive; Принято 07 сентября 2022 г .; Posted 08 Sep 2022   View: PDF

Abstract: Мы предлагаем протокол для синтеза класса массива векторных лучей в дальней зоне с состояниями поляризации периодической сферы Пуанкаре высшего порядка (HOPS) посредством разработки пространственной когерентности второго порядка. структура частично когерентного источника света. Мы показываем, что состояние поляризации одного луча HOPS в плоскости источника может быть преобразовано в массив лучей в дальней зоне, когда пространственная когерентность источника луча спроектирована так, чтобы иметь решетчатое распределение. Мы демонстрируем, что степенью поляризации генерируемого массива лучей HOPS можно удобно управлять, модулируя ширину поперечной пространственной когерентности источника. Наш метод предоставляет дополнительный способ построения массива структурированных пучков и может найти потенциальное применение, например, в многочастичных манипуляциях.

Широкодиапазонный электрически перестраиваемый фотонный спиновый эффект Холла в квази-PT-симметричной структуре август 2022 г .; Принято 07 сентября 2022 г .; Posted 07 Sep 2022   View: PDF

Abstract: Фотонный спиновый эффект Холла (PSHE), проявляющийся как спин-зависимые сдвиги лево- и правополяризованных световых лучей с круговой поляризацией, имеет потенциальные применения в нанофотонике и прецизионное измерение. Таким образом, очень желательно реализовать эффективное улучшение и регулирование PSHE. Известно, что, регулируя энергию Ферми графена, можно активно модулировать и усиливать спиновые сдвиги в оптической структуре на основе графена. Однако этот метод обычно работает в очень узком диапазоне углов падения (около угла Брюстера), а состояние падения ограничено горизонтальной поляризацией. В этом письме мы рассматриваем эти проблемы, теоретически предлагая возможный способ усиления и управления PSHE в широком диапазоне углов падения, когда световой луч отражается от квази-PT-симметричной структуры (среда усиления-потери, встроенная в однослойный графен). Интересно, что мы обнаруживаем, что электрически перестраиваемый PSHE может быть достигнут как для горизонтальной, так и для вертикальной поляризации вблизи квазиисключительных точек (квази-ВП). Более того, мы можем напрямую определить крошечное изменение энергии Ферми, наблюдая за распределением поля одиночной циркулярно поляризованной компоненты в этой структуре без использования слабых измерений.

Спектрально-временная эволюция генерации с синхронизацией мод в волоконном лазере с обратной связью со сдвигом частоты

Zeyang Gao and Ting Mei

Принято 07 сентября 2022 г .; Posted 07 Sep 2022   View: PDF

Abstract: Как разновидность волоконных лазеров с синхронизацией мод, волоконные лазеры с обратной связью со сдвигом частоты (FSFL) редко изучались в процессе нарастания синхронизации мод. Мы провели экспериментальное исследование, чтобы показать уникальные характеристики процесса, такие как прямая эволюция состояния синхронизации мод с модуляцией добротности в состояние синхронизации мод, уникальное явление спектральной осцилляции центральной частоты, эволюция к двойному состояние импульса в режиме гармонической синхронизации, миллисекундное время стабилизации и экспоненциально уменьшающееся изменение относительной фазы за цикл. Двухлучевой гетеродинный метод впервые применен для измерения эволюции лазерных спектров с длительностью импульса в наносекундном диапазоне. Понимание уникального механизма нарастания может помочь в разработке и применении FSFL.

Нелинейное последующее сжатие в многопроходных ячейках в среднем ИК-диапазоне с использованием объемных материалов

Даниэль Карлсон, Майкл Танксальвала, Дрю Моррилл, Хулио Сан Роман, Энрике Конехеро Харке, Генри Каптейн, Маргарет Мюрнэйн и Микаэль Хеммер

DOI: 10.1364/OL.471458 Поступила в редакцию 27 июля 2022 г.; Принято 07 сентября 2022 г .; Posted 12 Sep 2022   View: PDF

Abstract: Численно исследуется режим нелинейной компрессии импульсов в среднем ИК-диапазоне в многопроходной ячейке (МПК), содержащей диэлектрическую пластину. Эта установка посткомпрессии позволяет безионизационное спектральное расширение и самосжатие, в то же время разделяя самофокусировку и фазовую самомодуляцию. Мы находим, что самосжатие происходит для широкого диапазона параметров MPC и импульса, и выводим правила масштабирования, которые позволяют его оптимизировать. Мы также раскрываем солитонную динамику распространения импульса в MPC и ее ограничения, а также показываем, что пространственно-временные/спектральные связи могут быть смягчены при правильно выбранных параметрах. Кроме того, мы обнаруживаем формирование спектральных особенностей, близких к квазифазово-синхронному вырожденному четырехволновому смешению. Наконец, мы представляем два тематических исследования самосжатия на длинах волн 3 мкм и 6 мкм с использованием параметров импульса, совместимых с проведением экспериментов по физике сильного поля. Моделирование, представленное в этой статье, заложило основу для будущих экспериментальных работ с использованием импульсов с несколькими циклами в среднем ИК-диапазоне.

Мощные пикосекундные поколения зеленого и DUV с полностью волоконным MOPA

Lei Pan, Jihong Geng, and Shibin Jiang

DOI: 10.1364/OL.472644 Поступила в редакцию 08 августа 2000 г.; Принято 07 сентября 2022 г .; Опубликовано 12 сентября 2022 г.   View: PDF

Abstract: Мы демонстрируем мощные пикосекундные лазеры зеленого и глубокого ультрафиолета (DUV) на основе усилителя мощности задающего генератора (MOPA) с полностью волоконным волокном. Основной усилитель мощности изготовлен из силикатного стекловолокна с большой площадью моды (LMA), легированного иттрием. Он обеспечивает выходную мощность лазера 75,2 Вт при 1029нм с частотой повторения импульсов 10 МГц и длительностью импульса 70 пс. С кристаллом трибората лития (LBO) была достигнута выходная мощность зеленого цвета 43,0 Вт на длине волны 514,5 нм при длительности импульса 55 пс. С кристаллом бората цезия-лития (CLBO) был получен пикосекундный выход DUV мощностью 14,5 Вт на длине волны 257 нм, что, насколько нам известно, является самой высокой мощностью для полностью волоконного DUV-лазера.

Параметрические представления с учетом структуры для транспорта света с временным разрешением

Диего Ройо Менесес, Зешэн Хуан, Юн Лян, Боян Сонг, Адольфо Муньос, Диего Гутьеррес и Хулио Марко

DOI: 10. 1364/OL.465316 Поступила в редакцию 31 мая 2022 г.; Принято 07 сентября 2022 г .; Опубликовано 08 сентября 2022 г.   Просмотр: PDF

Аннотация: Освещение с временным разрешением предоставляет обширную пространственно-временную информацию для таких приложений, как точное определение глубины или реконструкция скрытой геометрии. Однако измерения освещенности с временным разрешением имеют большую размерность и низкое отношение сигнал/шум, что затрудняет их применимость в реальных сценариях. Мы предлагаем новый метод компактного представления освещения с временным разрешением с использованием смесей экспоненциально модифицированных гауссиан, которые устойчивы к шуму и сохраняют структурную информацию. Наш метод дает представления на два порядка меньше, чем дискретные данные, и, в отличие от предыдущих подходов, он обеспечивает согласованные результаты в приложениях реконструкции скрытых сцен.

Исследование и разделение орбитального углового момента фотонов с помощью многокольцевой азимутально-квадратичной фазы 465593 Поступила в редакцию 01. 06.2022; Принято 07 сентября 2022 г .; Posted 08 Sep 2022   View: PDF

Abstract: Лучи, несущие орбитальный угловой момент (ОУМ), уже сыграли значительную роль во многих областях. Здесь мы предлагаем практическую конструкцию светоделителя OAM на основе однофазного многокольцевого азимутально-квадратичного дифракционного оптического элемента, который может фокусировать различные компоненты OAM в различных пространственных положениях, а также достигается зондирование состояния OAM. Производительность демонстрируется с помощью экспериментальных экспериментов и показывает положительные результаты. Кроме того, также диагностируется пропорция интенсивности каждого компонента ОАМ, а именно спектра ОАМ. Эта работа предлагает высокую применимость и практичность для распознавания и разделения фотонов OAM, таким образом прокладывая путь для множества продвинутых сценариев.

Ортогональное разделение произвольных векторных лучей от неполяризованных световых волн на основе структурированного жидкокристаллического фотовыравнивания

DOI: 10. 1364/OL.466309 Поступила в редакцию 09 июня 2022 г.; Принято 07 сентября 2022 г .; Posted 08 Sep 2022   View: PDF

Abstract: В этом письме предлагается эффективный метод ортогонального разделения произвольных векторно поляризованных лучей от неполяризованных падающих световых волн. Настраиваемое структурированное пространственное распределение молекул жидких кристаллов (ЖК) может быть эффективно построено на основе как начального закрепления фотовыравнивания, так и электрически контролируемого двойного лучепреломления нематических ЖК-материалов. Фотоориентация ЖК на гладкой поверхности без каких-либо общих наноканавок приведет к высокоэффективному преобразованию световых волн за счет желаемого начального расположения директоров ЖК и последующего получения необычных световых волн с необходимой или даже произвольной пространственной поляризацией. Пучки с векторной поляризацией могут сильно сходиться в соответствии с электродом с микроотверстиями и градиентным распределением показателя преломления ЖК-слоя, управляемым и регулируемым приложенным сигнальным напряжением. Из-за внутренней поляризационной чувствительности нематических ЖК-материалов сформированный вид градиента показателя преломления соответствует только необычным световым волнам. Предлагаемый подход обеспечивает способ ортогонального разделения произвольных векторных лучей от неполяризованных световых волн на основе упорядоченного фотовыравнивания LC.

Полнодуплексная беспроводная связь в глубоком ультрафиолетовом свете

Юнджин Ван, Линьнинг Ван, Минминг Бай, Цзыцянь Ци, Пэнчжан Лю и Фангрен Ху

DOI: 10.1364/OL.473342 Aug 2060 9000 Receive; Принято 07 сентября 2022 г .; Опубликовано 07 сентября 2022 г.   Просмотр: PDF

Аннотация: Благодаря недавним достижениям в области светодиодов (LED) для работы в глубоком ультрафиолете (DUV) и солнечных фотодетекторов, беспроводная световая связь DUV становится новым методом, который может расширить диапазон передачи и избежать солнечных помех. Здесь предлагается полнодуплексная система беспроводной световой связи в реальном времени с использованием 275-нм светодиодов DUV. Мы внедрили мощные светодиоды DUV и разработали высокоскоростной передатчик, высокочувствительный приемник и основной процессор для системы. Кроме того, система связи DUV с использованием кодера Рида-Соломона (RS) и модема с двоичной частотной манипуляцией (BFSK) обеспечивает скорость двунаправленной передачи данных 10 Мбит/с на расстоянии 5 метров в свободном пространстве, а полнодуплексный канал видеосвязи сформирован. Инкапсулированная система связи DUV в этом письме обеспечивает возможную схему конфиденциальной связи и защиты от электромагнитных помех в приложениях Интернета вещей (IoT).

Прогнозирование спектрального отклика метаповерхности на основе глубокой нейронной сети

Ин Чен, Чжисинь Дин, Цзянькунь Ван, Цзянь Чжоу и Мин Чжан

DOI: 10.1364/OL.468277 Получено 20 июня 20; Принято 06 сентября 2022 г .; Опубликовано 08 сентября 2022 г. Просмотр: PDF

Аннотация: Двумерная оптическая метаповерхность может реализовать свободную регуляцию световой волны за счет свободного дизайна структуры, что высоко ценится исследователями. существуют высокие требования к компьютерному оборудованию, длительное время для расчетов моделирования и потери данных в процессе использования метода конечных разностей во временной области для решения оптических свойств метаповерхности, то для прогнозирования спектральных свойств предлагается использовать глубокую нейронную сеть (ГНС). реакция оптической метаповерхности. На вход подаются структурные параметры метаповерхности, а на выходе – спектр пропускания метаповерхности. Для достижения лучших результатов прогнозирования были выбраны различные алгоритмы градиентного спуска и оптимизированы параметры модели DNN. После 5*104 эпох обучения функция потерь MSE достигает 2,665*10-3, суммарная ошибка 98% тестовых данных меньше 3, а относительная ошибка меньше 2%. Результаты показывают, что модель DNN обладает отличным прогнозирующим эффектом. По сравнению с традиционным методом моделирования эффективность этой модели повышается в 104 раза, что может повысить эффективность проектирования оптических микро-наноструктур.

Рециркуляция луча и преобразование порядка мод с помощью компактных интерферометров Маха-Цендера Фано

ibrahim halil giden

98 Поступила в редакцию 11 августа 2022 г.; Принято 06 сентября 2022 г .; Опубликовано 07 сентября 2022 г.   Просмотр: PDF

Аннотация: В этой статье исследуется конструкция интерферометра на основе волновода на основе фотонного кристалла (ПК), а также проводится спектральный и временной анализы. Преднамеренные структурные модификации внутри интерферометра запускают резонансы Фано, что позволяет реализовать экстраординарные оптические эффекты, такие как улучшенная рециркуляция луча и преобразование порядка мод. Предлагаемый интерферометр Фано Маха-Цендера совместим с традиционной технологией SOI, состоящей из двух плеч: нижнее плечо без точечных дефектов создает континуальные состояния, тогда как верхнее плечо, включающее дефект Фано, создает дискретные состояния. ФК-волноводный канал с преднамеренно точечными дефектами, обладающий эффективной дискретностью, создает необходимую фазовую задержку распространяющегося луча, обеспечивая возбуждение резонанса Фано. Такой тип интерферометра на основе волновода ПК позволяет реализовать компактные преобразователи порядка мод с широкой полосой пропускания 3 дБ 65 нм (в диапазоне длин волн λ = 1517–1582 нм) и эффективным оптическим переключением, а также сенсорными возможностями, работающими на диапазоны оптических телекоммуникаций в пользу собственной характеристики рециркуляции луча

Гибкие микроразмерные светоизлучающие диоды на основе GaN с пакетным переносом методом влажного травления 10.1364/OL.471017 Поступила в редакцию 29 июля 2022 г.; Принято 06 сентября 2022 г .; Опубликовано 07 сентября 2022 г.   Просмотр: PDF

Аннотация: Гибкие микроразмерные светоизлучающие диоды (µLED) на основе неорганического GaN демонстрируют потенциальные применения в носимой электронике, биомедицинской инженерии и человеко-машинных интерфейсах. Однако разработка экономически эффективных продуктов остается проблемой для гибких µLED на основе GaN. Здесь предлагается простой и стабильный метод изготовления гибких µLED на основе GaN из кремниевых подложек в масштабе массива путем жидкостного травления. Были изготовлены круглые и квадратные матрицы µLED с размером и шагом 500 мкм, которые затем были перенесены на гибкую акрилово-медную подложку. Готовые гибкие µLED могут сохранять свою неповрежденную структуру, демонстрируя при этом значительное увеличение внешней квантовой эффективности. Это письмо способствует применению простых и недорогих гибких устройств µLED, особенно для виртуальных дисплеев, носимых устройств и криволинейных дисплеев.

Высокоэффективные зеленые эмиссионные квантовые точки Cs4PbBr6 со стабильной водостойкостью

Junjie Zhang, Mingshuang Guan, Panpan Li, Yixi Wu, Xiaoqing Liu и Shiqing Xu

; Принято 06 сентября 2022 г .; Опубликовано 07 сентября 2022 г.   Просмотр: PDF

Аннотация: На сегодняшний день редко сообщалось о материалах перовскитных квантовых точек (КТ) с высоким квантовым выходом флуоресценции (PLQY) и стабильностью. В этой работе получена стеклокерамика КТ Cs4PbBr6 с высоким PLQY и устойчивостью к воде, и результаты исследования подтверждают, что сильное зеленое излучение возникает из-за захвата свободных экситонов внутренними вакансиями Br. Подъем вакансий Br и спонтанный рост мультиморфологических КТ Cs4PbBr6 под влиянием влажности воздуха увеличивают PLQY до 890,62%. По сравнению с чистыми КТ, КТ Cs4PbBr6 сохраняют интенсивную люминесценцию после погружения в воду до 150 дней. Короче говоря, эта статья выдвигает новую перспективу исследования люминесценции стеклокерамики КТ Cs4PbBr6, которая имеет значительную поучительную ценность для родственных работ.

Повышение чувствительности зондирования радиочастотного поля с далекой расстройкой на основе ридберговских атомов, окруженных почти резонансным радиочастотным полем

Jiawei Yao, Qiang An, Yanli Zhou, Kai Yang, Fengchuan Wu и Yunqi Fu

DOI: 10.1364/OL.465048 Поступила в редакцию 26 мая 2022 г. ; Принято 06 сентября 2022 г .; Опубликовано 06 сентября 2022 г.   Просмотр: PDF

Резюме: Электрометры на основе атомов Ридберга обещают прослеживаемые стандарты для радиочастотной электрометрии, обеспечивая стабильные и единообразные измерения. В этой работе мы предлагаем подход к увеличению чувствительности электрометра ридберговского атома для измерения радиочастотного поля с далекой расстройкой. Ключевым физическим механизмом является добавление нового ингредиента — локального радиочастотного поля, близкого к резонансному с ридберговским переходом, поэтому далеко расстроенное поле можно обнаружить по сдвигу пика расщепления Аутлера-Таунса (АТ), который может быть в десятки раз больше, чем переменный штарк-сдвиг сигнала ЭИП без ближнего резонансного поля. Наш метод позволяет нам измерять сильно расстроенные поля с более высокой чувствительностью, особенно для радиочастотных полей субгигагерцового диапазона (даже электрических полей постоянного тока), которые редко используются в существующих методах повышения чувствительности.

Когерентная связь резонаторов из метаматериала с дипольными переходами акцепторов бора в Si

DOI: 10.1364/OL.466392 Поступила в редакцию 22 июня 2022 г.; Принято 05 сентября 2022 г .; Posted 06 Sep 2022   View: PDF

Abstract: Исследована когерентная связь резонаторов из метаматериалов с акцепторами водородоподобного бора в Si при криогенных температурах. При резонансной частоте метаматериала, выбранной в диапазоне 7-9~ ТГц, накладывает частоту перехода из основного состояния акцептора в возбужденное состояние, наблюдается расщепление Раби до 0,4 ~ ТГц. Когерентная связь демонстрирует особенность кооперативного взаимодействия, когда расщепление Раби пропорционально квадратному корню из плотности акцепторов. Наши эксперименты могут помочь открыть возможный путь для исследования квантовых информационных процессов с использованием сильной связи примесей в полостях.

Настройка кислородных вакансий в LaInO3 для быстродействующей ультрафиолетовой фотодетекции

Цзиньфу Чжан, Нинтао Лю, Тан Чжан, Шудун Ху, Симиао Ву, Вэй Ван, Зилун Ван, Венруй Чжан и Цзичунь Е

DOI: 10. 1364/OL.470587 Поступила в редакцию 18 июля 2022 г.; Принято 05 сентября 2022 г .; Posted 06 Sep 2022   View: PDF

Abstract: LaInO3 (LIO) представляет собой новый тип перовскитных оксидов для фотодетектирования в глубоком ультрафиолете (DUV) благодаря широкой запрещенной зоне (~ 5,0 эВ) и более высокой толерантности к разработка дефектов для настраиваемого транспорта-носителя. Здесь мы изготавливаем быстродействующие фотодетекторы DUV на основе эпитаксиальных тонких пленок LIO и демонстрируем эффективную стратегию балансировки производительности фотодетектора с использованием давления роста кислорода в качестве простого управляющего параметра. Повышение давления кислорода эффективно для подавления образования кислородных вакансий в LIO, что полезно для подавления темнового тока и увеличения скорости отклика. Оптимизированный фотодетектор LIO обеспечивает быстрое время нарастания/спада 20 мс/73 мс, низкий темновой ток 2,0 × 10–12 А, PDCR 1,2 × 103 и обнаружительную способность (D*) 6 × 1012 Джонсов.

Компактная волоконно-лазерная система с длиной волны 1100 нм, менее 60 фс, основанная на двухпроходном управляемом усилении с предварительным чирпом , Сянь Чжао, Аймин Ван и Тао Ли

DOI: 10.1364/OL.470881 Поступила в редакцию 19 июля 2022 г.; Принято 05 сентября 2022 г .; Posted 06 Sep 2022   View: PDF

Abstract: Для усиления 1100-нм лазера с синхронизацией мод была изготовлена ​​легированная иттербием однокаскадная двухпроходная нелинейная волоконная система усиления. Управляемое усиление с предварительным чирпом (PCMA) применялось для реализации процесса нелинейного усиления с конструкцией волокна, полностью сохраняющей поляризацию (PM). 19Система может передавать усиленные сигнальные импульсы 0,8 нДж, 58,7 фс, 24,4 МГц со спектральным диапазоном 10 дБ, охватывающим от 1049 нм до 1130 нм. Дальнейшие экспериментальные исследования проводились по изучению динамики двухпроходного процесса нелинейного усиления. Этот компактный сверхбыстрый волоконный лазер с длиной волны 1100 нм можно использовать для многофотонной микроскопии (МФМ) с большой глубиной проникновения.

Визуализация вне прямой видимости на основе необученной сети глубинного декодера

Huazheng Wu, Shoupei Liu, Xiang-Feng Meng, Xiulun Yang и Yongkai Yin

DOI: 10.1364/OL.471319 Поступила в редакцию 25 июля 2022 г.; Принято 05 сентября 2022 г .; Опубликовано 06 сентября 2022 г.   Просмотр: PDF

Аннотация: В последние годы недорогая высококачественная визуализация вне прямой видимости (NLOS) с помощью пассивного источника света всегда была важным направлением исследований. Здесь мы сообщаем о новом методе реконструкции для хорошо известной конфигурации визуализации NLOS с помощью окклюдера, основанной на необученной сети глубокого декодера. Используя взаимодействие между нейронной сетью и физической форвардной моделью, веса сети могут автоматически обновляться без необходимости в обучающих данных. Когда процесс оптимизации завершен, в результате получаются высококачественные реконструкции скрытых сцен из фотографий глухой стены в условиях яркого окружающего освещения. Моделирование и эксперименты показывают превосходную производительность предложенного метода с точки зрения детализации и надежности реконструированных изображений. Наш метод будет способствовать дальнейшему практическому применению изображений NLOS в реальных сценах.

Торсионный маятник с субфемто-ньютоновым датчиком для обнаружения силы света август 2022 г .; Принято 05 сентября 2022 г .; Опубликовано 06 сентября 2022 г. Просмотр: PDF

Аннотация: Механические осцилляторы широко используются во многих областях физики, включая измерения сверхвысокой точности, гравитационные эксперименты и оптико-механические системы. Кремниевая пластина весом менее грамма подвешена на вольфрамовой проволоке диаметром 8 микрон, образуя торсионный маятник для определения давления лазерного излучения. Мы демонстрируем применение низкочастотного высокочувствительного торсионного маятника для измерения световых сил. В режиме охлаждения с обратной связью система проявляет силовую чувствительность на конце маятника, близкую к 0,1 фН, приближается к пределу теплового шума, достигает уровня обнаружения давления лазерного излучения 60 нановатт.

Квантово-каскадный лазер на основе HgCdTe с тонкой активной областью и квазирелятивистским законом дисперсии

Александр Дубинов, Дмитрий Ушаков, Александр Афоненко, Рустам Хабибуллин, Михаил Фадеев, Сергей Морозов

DOI: 10.4706/ Поступила в редакцию 18 июля 2022 г.; Принято 05 сентября 2022 г .; Posted 07 Sep 2022   Просмотр: PDF

Аннотация: HgCdTe перспективен как материал для решения проблемы разработки полупроводниковых источников с рабочим диапазоном частот 6-10 ТГц из-за малых энергий оптических фононов и эффективной массы электронов. В этом исследовании мы рассчитали зависимость характеристик волновода металл-металл от количества каскадов для трехямного квантово-каскадного лазера на основе HgCdTe с частотой 8,3 ТГц. Показано, что для генерации при температуре решетки 80 К достаточно четырех каскадов из-за большого коэффициента усиления в активной среде. Результаты данного исследования позволяют упростить изготовление квантово-каскадных лазеров на основе HgCdTe с тонкой активной областью для работы в диапазоне GaAs-фононов Рестстралена, недоступном для существующих квантово-каскадных лазеров.

Полностью волоконный высокомощный одночастотный лазер с активным легированием в ограниченном пространстве

Wei li, Yan ping, Shuai Ren, YU DENG, Yisha Chen, Pengfei Ma, Wei Liu, Liangjin Huang, Zhiyong Pan, Pu Чжоу и Лей Си

DOI: 10.1364/OL.471817 Поступила в редакцию 27 июля 2022 г.; Принято 04 сентября 2022 г .; Опубликовано 06 сентября 2022 г.   Просмотр: PDF

Аннотация: В этой статье мы исследуем характеристики самодельного легированного активного волокна в приложениях цельноволоконных мощных одночастотных усилителей. Непосредственно получен одночастотный одномодовый волоконный лазер мощностью 210 Вт, что подтверждает отличные характеристики активного волокна с ограниченным легированием для работы в одномодовом режиме высокой мощности. Чтобы дополнительно продемонстрировать масштабируемость мощности волоконного усилителя, стратегия применения температурного градиента вдоль активного волокна исследуется численно и экспериментально, и достигается повышение порога вынужденного бриллюэновского рассеяния (ВБР) до ~ 75%. В результате получается одночастотный волоконный лазер мощностью 368 Вт с добротностью пучка Мх2=1,19., My2=1,26. В целом, метод ограниченного легирования активного волокна обеспечивает многообещающий подход к масштабированию выходной мощности одночастотных одномодовых волоконных лазеров.

Пространственное разрешение на сантиметровом уровне Бриллюэновский оптический анализатор временной области с использованием моноимпульсной саморазности 465151 Поступила в редакцию 26 мая 2022 г. ; Принято 04 сентября 2022 г .; Опубликовано 07 сент. 2022 г.   View: PDF

Abstract: Чтобы преодолеть ограничение ширины импульса на пространственное разрешение в бриллюэновской оптической системе анализа во временной области (BOTDA), была разработана новая схема, основанная на моноимпульсной саморазнице (MPSD). предлагается для пространственного разрешения на сантиметровом уровне. Это осуществляется за счет саморазности временной трассы, генерируемой одиночным длинным импульсом в обычном БОТДА. Продемонстрирована проверка концепции предложенного подхода и представлены экспериментальные результаты, согласно которым распределенное измерение температуры с пространственным разрешением 5 см реализуется на основе импульса длительностью 40 нс вдоль сенсорного волокна длиной 2 км.

Эффективная и перестраиваемая фотолюминесценция для двойного перовскита Cs2NaYCl6 на основе редкоземельных элементов, легированного тербием

DOI: 10. 1364/OL.472170 Поступила в редакцию 02 августа 2022 г.; Принято 04 сентября 2022 г .; Опубликовано 06 сентября 2022 г.   Просмотр: PDF

Аннотация: Не содержащие свинца двойные перовскитные материалы с эффективным и стабильным излучением самозахваченных экситонов демонстрируют огромный потенциал для твердотельного освещения следующего поколения. Тем не менее, низкая эффективность излучения и сложность регулирования спектра являются двумя существенными препятствиями для их применения. Здесь сообщалось, что полностью неорганические монокристаллы двойного перовскита Cs2NaYCl6 на основе редкоземельных элементов с сильным голубым излучением были эффективными носителями для размещения легирующих ионов лантаноидов. За счет контролируемого введения ионов Tb3+ и эффективной передачи энергии от автолокализованных экситонов (АЛЭ) к примесям удалось гибко модулировать цвет излучения монокристаллов Cs2NaYCl6 от синего до зеленого. Квантовые выходы также были значительно улучшены с 10% до 78,81% за счет оптимизации концентрации ионов Tb3+. Кроме того, были изготовлены прототипы стабильных светоизлучающих диодов (СИД) на основе материалов для преобразования цвета Cs2NaYCl6, чтобы продемонстрировать практическое применение двойного перовскита на основе редкоземельных элементов.

Широкопольная бессенсорная адаптивная оптическая когерентная томографическая ангиография с качающимся источником у грызунов

Xiang Wei, Tristan Hormel, Shaohua Pi, Bingjie Wang, John Morrison, and Yali Jia

DOI: 10.49034/ Поступила в редакцию 04.08.2022; Принято 04 сентября 2022 г .; Опубликовано 06 сентября 2022 г. Просмотр: PDF

Аннотация: В этом исследовании мы представляем безсенсорную адаптивную оптическую когерентную томографическую ангиографию с переменным источником (sAO-SS-OCTA) для мышей. Программное обеспечение для получения и обработки изображений OCTA на базе графического процессора в реальном времени (GPU) применялось для коррекции волнового фронта с использованием деформируемого зеркала на основе индекса мощности сигнала (SSI) как из изображений OCT, так и из изображений OCTA. Были успешно получены OCTA-изображения высокого разрешения с исправлением аберраций и усилением контраста. Также были получены смонтированные OCTA-изображения с полем обзора 50 градусов и высоким разрешением.

Фемтосекундная запись волоконных брэгговских решеток большой площади для мощного отражения накачки в оболочке

Lauris Talbot, Samantha Pelletier-Ouellet, Martin Bernier, Francois Trepanier, and Alain Mailloux

DOI: 10.4696/ Поступила в редакцию 21 июля 2022 г.; Принято 04 сентября 2022 г .; Posted 06 Sep 2022   View: PDF

Abstract: Сообщается о новом методе вписывания волоконных брэгговских решеток внутрь оболочки волокон, основанном на моторизованном вращении волокна. Минимизируя аберрации, вызванные кривизной волокна на фемтосекундном пишущем луче, этот метод, основанный на фазовой маске, позволяет покрывать большие поперечные площади оболочки стандартных мощных волокон. При таком подходе брэгговская решетка первого порядка была вписана во внутреннюю оболочку из чистого кварца волокна 20/400 мкм. Затем он был реализован в качестве отражателя накачки на конце 36-метрового волоконного лазера, легированного Yb, с выходной мощностью 600 Вт, что подтвердило возможности управления мощностью такого компонента. Сравнение характеристик лазера с отражателем накачки и без него демонстрирует его большой потенциал для увеличения поглощения накачки внутри волоконных лазеров с накачкой из оболочки, что открывает путь к значительному уменьшению их активной длины волокна.

Сверхбыстродействующий фотодетектор видимого инфракрасного диапазона на основе гетероструктуры SnSe2/Bi2Se3

Cheng Guo, Chang Liu, Shi Zhang, Chaofan Shi, Zhiqingzi chen, Xianbin Yu, Xiaoshuang Chen 03 августа 2022 г .; Принято 04 сентября 2022 г .; Опубликовано 06 сентября 2022 г.   Просмотр: PDF

Аннотация: Используя присущие гетероструктуре свойства, можно постепенно разрабатывать сверхбыстрые фотодетекторы с высокой чувствительностью, которые могут занять нишу среди оптоэлектронных устройств. В этом письме построен гетеропереходный фотодетектор на основе SnSe2/Bi2Se3 и получен фотоотклик в видимом и инфракрасном диапазоне с хорошей чувствительностью при комнатной температуре. Фотоприемник SnSe2/Bi2Se3 продемонстрировал высокое отношение Iph/Id 1,2×104 при 0 В. При этом одновременно достигаются высокая чувствительность 2,3 А/Вт, обнаружительная способность 1,6×1011 Джонсов и малое время отклика 40 мкс. Представленные результаты предлагают альтернативный путь для сверхбыстрых фотодетекторов с высокой чувствительностью.

Квазимонолитный гетеродинный лазерный интерферометр для инерциального зондирования

Yanqi Zhang and Felipe Guzman

DOI: 10.1364/OL.473476 Поступила в редакцию 17 августа 2022 г.; Принято 03 сентября 2022 г .; Posted 08 Sep 2022   View: PDF

Abstract: Мы представляем компактный гетеродинный лазерный интерферометр, разработанный для высокочувствительных приложений измерения смещения. Этот интерферометр состоит из специализированных призм и волновых пластин, собранных в виде квазимонолитного блока для реализации миниатюрной системы. В конструкции интерферометра используется схема подавления синфазного сигнала, обеспечивающая высокий коэффициент подавления общего шума окружающей среды. Экспериментальные испытания в вакууме показывают уровень чувствительности смещения \SI{11}{pm/\sqrt{Гц}} при \SI{100}{мГц} и всего \SI{0,6}{pm/\sqrt{Гц} }} выше \SI{1}{Гц}. Единица-прототип имеет размер $\SI{20}{мм}\times\SI{20}{мм}\times\SI{10}{мм}$ и весит \SI{4,5}{г}, что позволяет последующей интеграции в компактные системы.

Высокочувствительная термометрия на основе материалов с термической закалкой и отрицательной термической закалкой

Хунью Лу, Цзян Чжу, Ян Лу, Цзиньсинь Ли, Цзяю Ван и Хуа Цзоу

2022 г.; Принято 03 сентября 2022 г .; Posted 06 Sep 2022   View: PDF

Abstract: Предположим, что противоположное изменение люминесценции при изменении температуры может привести к высокой чувствительности логометрического термометра, поэтому мы разрабатываем его на основе материалов с термическим гашением и отрицательным термическим гашением. Здесь кристаллы Sc2Mo3O12:Yb3+/Er3+ и Bi2MoO6:Yb3+/Tm3+ синтезируются посредством твердофазной реакции, соответственно, которые обладают свойствами отрицательного теплового расширения (NTE) и положительного теплового расширения (PTE). Композит получен путем простого механического смешивания кристаллов NTE и PTE, в которых люминесценция Er3+ и Tm3+ проявляет усиление и тушение с повышением температуры соответственно. Основываясь на методе отношения интенсивности флуоресценции (FIR), максимальная относительная чувствительность термометра составляет 3,80% K-1 в диапазоне температур 305-425 K. Что еще более важно, δT≈0,24 K является относительно небольшим, что означает хорошую точность. Эти результаты показывают, что композиты NTE и PTE, легированные лантанидами, могут быть хорошими кандидатами для высокочувствительной термометрии и точности.

Лидар высокого спектрального разрешения на основе лазера с несколькими продольными модами для обнаружения оптических характеристик аэрозолей и облаков

Binyu Wang, Dong Liu, Sunqiang Pan, Sijie Chen, Lingyun Wu, Da Xiao, Kai Zhang, Nanchao Wang , Hongda Wu, Kaifeng Zhang, Tianhu Zhang, Feitong Chen, Chengchong Jiang и Chong Liu

DOI: 10. 1364/OL.471927 Поступила в редакцию 28 июля 2022 г.; Принято 02 сентября 2022 г .; Опубликовано 06.09.2022   Просмотр: PDF

Резюме: Предложена новая реализация лидара с высоким спектральным разрешением на основе лазера с несколькими продольными модами с пассивной модуляцией добротности (PQFLM-HSRL), и создан прототип для обнаружения оптических характеристик аэрозолей и облаков. Насколько нам известно, пространственно-временное распределение аэрозоля и облаков впервые непрерывно наблюдается с помощью PQFLM-HSRL. Основываясь на наблюдениях, мы представляем результаты извлечения коэффициента обратного рассеяния, коэффициента линейной деполяризации частиц и лидарного отношения — этих интенсивных параметров, которые используются для классификации аэрозолей и облаков по различным типам. В частности, мы наблюдали смешанные облака, содержащие слои переохлажденной жидкой воды и осажденные слои кристаллов льда. Полученные значения оптической толщины аэрозоля (AOD) полностью согласуются с CE-318, измерениями солнечного фотометра местной национальной метеорологической станции (NMS), которые подтверждают точность поиска и стабильность системы. Кроме того, полученное значение AOD также характеризует качество окружающего воздуха, которое показывает высокую корреляцию с измеренной концентрацией PM2,5. Внедрение PQFLM-HSRL обеспечивает новый метод обнаружения атмосферных характеристик, который демонстрирует превосходный научный потенциал для дальнейшего изучения изменения климата и здоровья окружающей среды.

Фемтосекундная волоконная лазерная система мощностью ваттного диапазона 920 нм

Xiaoming Wei, Jing Zhang, Junpeng Wen, yafei Wang, Wenlong Wang, Wei Lin и Zhongmin Yang

DOI: 10.1364/OL.46 Получено 04 июля 2022 г .; Принято 01 сентября 2022 г .; Опубликовано 02 сентября 2022 г.   Просмотр: PDF

Аннотация: Мы демонстрируем фемтосекундную волоконную лазерную систему мощностью 0,9 мкм с частотой повторения >1 ГГц, что является самым высоким значением, зарегистрированным на сегодняшний день для основной моды. заблокированный волоконный лазер. Система волоконного лазера оснащена основным волоконным лазером с синхронизацией мод, изготовленным из самодельного волокна, сильно легированного Nd3+. После внешнего усиления и сжатия импульсов выходная мощность 1,75 Вт и длительность импульса 309фс получаются. Ожидается, что эта компактная волоконная лазерная система станет многообещающим источником лазерного излучения для биологических приложений, особенно для микроскопии с двухфотонным возбуждением.

Корреляционная голография с фазовым сдвигом на оси с неполяризованным светом

ТУШАР САРКАР, СУРАВ ЧАНДРА, ВИПИН ТИВАРИ, Нандан Сингх, Бхаргаб Дас и Ракеш Сингх

июль 2022 г.; Принято 01 сентября 2022 г .; Опубликовано 02 сент. 2022 г.   Просмотр: PDF

Abstract: Мы предлагаем и экспериментально демонстрируем метод осевой фазовой корреляционной голографии с неполяризованным светом. Случайность неполяризованного света используется для оценки корреляции поляризации более высокого порядка и, следовательно, для ее применения при восстановлении голограммы по случайности. Подробный теоретический анализ разрабатывается и проверяется с помощью численного моделирования, за которым следуют экспериментальные демонстрации. Для проверки применения предложенной методики представлены изображения различных объектов спиральной фазы со случайностью. Обнаружено хорошее сходство между результатами моделирования и эксперимента, которые подтверждают точность предложенного метода.

Подавление индуцированных рассеянием наносекундных предимпульсов в многопроходных усилителях на титан-сапфире Бо Яо, Ицзе Сунь, Фенсян Ву, Цзунсинь Чжан, Зебяо Ган, Лянхун Юй, Ченг Ван, Сяомин Лу, И Сюй и Сяоянь Лян

DOI: 10.1364/OL.471048 Поступила в редакцию 22 июля 2022 г.; Принято 01 сентября 2022 г .; Опубликовано 06 сент. 2022 г.   Просмотр: PDF

Abstract: В этом письме мы экспериментально исследуем новый вид наносекундных предимпульсов, который возникает из-за двунаправленного рассеяния кристаллов в традиционных многопроходных усилителях на титан-сапфире. -10. Эта новая конфигурация многопроходного усилителя очень проста и экономична, что обеспечивает эффективное решение для повышения временного контраста в наносекундном диапазоне9.0005

Двунаправленная запись муаровых полос плазмонного нано-Ag

Xin Li, Shencheng Fu, Jingying Miao, Hongfang Liu, Xintong Zhang и Yichun Liu

; Принято 01 сентября 2022 г .; Posted 02 Sep 2022   View: PDF

Abstract: Построение муаровых узоров на поверхности привлекло значительное внимание благодаря увлекательной функции фотоэлектрических манипуляций. Голографическая надпись обеспечивает наложение двух или более синусоидальных решеток с образованием муаровых структур. Однако современные материальные платформы в первую очередь зависят от единого процесса фотоиндуцированного изменения физических свойств для создания многокомпонентных решеток. Здесь мы демонстрируем стратегию двунаправленной фотохимической реакции на мезопористых матрицах TiO2 с образованием плазмонных муаровых полос нано-Ag. Он состоит из решетки фотовосстановления за счет роста на месте наночастиц Ag и решетки фотоокисления с использованием интерфейса Шоттки Ag/TiO2. На картине, полученной при наложении двойных пространственных частот, наблюдаются неэквидистантные муаровые полосы. Это письмо обеспечивает путь для реализации сложных поверхностных структур.

Идентификация агрегированных 2D-теллуридов кобальта с использованием метода пространственной самостоятельной модуляции

Ashim Pramanik, Partha Kumbhakar, Solomon Demiss NEGEDU и Chandra S. Tiwary

DOI: 10.1364/OL.4655595 ; Принято 01 сентября 2022 г .; Опубликовано 02 сентября 2022 г.   Просмотр: PDF

Аннотация: Мы сообщаем о ранее не сообщавшемся применении метода пространственной фазовой самомодуляции (SSPM) для распознавания взаимодействия растворенного вещества и растворителя в суспензии двумерного (2D) материала в в дополнение к разработке фотонного диода. ((3)) равной 1,5 × 10–9.(3,3 × 10-9) эс.е. при 532(632) нм, что на 1-2 порядка выше, чем у CoTe и CoTe2. Анализируется тонкая структура паттернов SSPM для изучения основ наблюдаемых эффектов NLO. С увеличением полярности жидких сред произошло изменение 2D Co2Te3 от гомофонной дисперсии к агрегации, что подтверждается данными оптической микроскопии in situ и спектроскопии поглощения в УФ-видимой области. В результате кольцевые шаблоны SSPM типа I (толстый, тепловой эффект NLO) преобразуются в кольцевые шаблоны SSPM типа II (тонкий, электронный эффект NLO). Следовательно, возможно использование SSPM с непрерывным лазером в качестве оптического инструмента для выявления агрегации, вызванной полярностью растворителя, в двумерных материалах.

Новая технология литья под давлением позволяет отливать стекло любой формы | Исследование

Источник: © Science/AAAS

Ряд стеклянных деталей был изготовлен с использованием новой технологии литья под давлением в полностью автоматизированном процессе всего за 18 минут. производители часто избегают его использования из-за необходимости высоких температур. Тем не менее, исследователи в Германии теперь производят высококачественную стеклянную посуду при гораздо более низких температурах, используя литье под давлением. Их технология потенциально может иметь значительные технические, экономические и экологические преимущества.

Кварцевое стекло — один из старейших известных материалов, получаемый простым нагреванием зерен диоксида кремния до тех пор, пока они не расплавятся. Он обладает замечательной химической стабильностью, оптической прозрачностью и долговечностью. Однако в 20-м и 21-м веках производители все чаще используют продукты на основе полимеров, которые часто имеют худшие свойства и стали печально известными загрязнителями окружающей среды. Одна из причин заключается в том, что многим полимерам можно легко придать форму путем литья под давлением — нагревая материал до тех пор, пока он не размякнет, прежде чем вводить его в предварительно сформированную форму. Обычно это происходит при 200–250°С. Кварцевое стекло, напротив, плавится при температуре около 2000°C. Помимо огромного энергопотребления, «не так много материалов для форм, которые могут выдержать такие температуры», — объясняет Фредерик Котц из Фрайбургского университета в Германии.

Бытовая стеклянная посуда обычно содержит дополнительные химические вещества. «Мы добавляем соду, кальций и многое другое, чтобы снизить температуру плавления», — говорит Коц. «Но это также влияет на такие свойства, как термостойкость и химическая стабильность». — чистое кварцевое стекло для оптических волокон, например, обычно получают химическим осаждением из паровой фазы.

Источник: © Glassomer GmbH

Прозрачные зубчатые колеса из плавленого кварца, изготовленные методом литья под давлением.

Потенциальной альтернативой является литье под давлением порошка: метод, впервые разработанный в 1950-х годах и используемый сегодня для производства товаров повседневного спроса стоимостью в миллиарды фунтов стерлингов, от металлических гаечных ключей до керамических раковин. Твердые частицы, взвешенные в жидком связующем, формуют под давлением в желаемую форму и дают затвердеть. Полученный объект затем помещают в печь, в результате чего связующее вещество испаряется, а частицы сплавляются вместе — процесс, называемый спеканием. Несколько исследовательских групп ранее пытались производить стеклянную посуду таким способом, но без особого успеха. «Обычно вы получаете белый кусок стекла — это скорее керамика», — говорит Коц.

Котц и его коллеги решили попробовать использовать чрезвычайно высокую концентрацию керамических наночастиц. Это представляло собой проблему: «Вы можете найти [керамические наночастицы] повсюду: в кремах, в зубной пасте — они действуют как загустители», — объясняет Котц. «Конечно, это бесполезно, если вы хотите, чтобы действительно большое количество было хорошо распределено». Исследователи разработали метод сохранения этих частиц сольватированными в полимерном связующем, производя жидкость, которой можно придать любую форму. Затем часть связующего была вымыта и извлечена, прежде чем исследователи нагрели материал до 1300°C. Это вытеснило оставшееся связующее и заставило наночастицы размягчиться и слиться. «Это термодинамический эффект, — объясняет Котц, — они расположены достаточно близко друг к другу, площадь поверхности очень велика, и когда вы немного уменьшаете их вязкость, они уменьшают свою площадь поверхности, двигаясь вместе». , показали, что компоненты из стекла научного качества можно производить без дальнейшей обработки.

Исследователи произвели сотни килограммов материала, используя свою технику, и работают над производством в многотонном масштабе. Точная экономия энергии остается неясной, но исследователи уверены, что она превышает 40%. Более того, говорит Котц, утилизировать стекло несложно. «Очки делаются из песка, и вы можете измельчить их обратно в песок».

«Литье под давлением дает возможность изготавливать стеклянные изделия самых разных форм», — говорит Джон Мауро из Университета штата Пенсильвания. «Однако требуется больше деталей, чтобы понять истинный потенциал нового подхода и сравнить качество получаемых стеклянных изделий со стандартными для отрасли продуктами из плавленого кварца высокой чистоты. Кроме того, требуется дополнительная работа для оценки энергосбережения нового подхода по сравнению с традиционными методами осаждения из паровой фазы и закалки расплава».

Список литературы

M Mader и др. , Science , 2020, 372 , 182 (doi: 10.1126/science.abf1537)

Tim Wogantim Wogan — это писатель Science, основанный в US

  • 999999999999999999999999999999999.
  • потребление энергии
  • стекло
  • стеклянная посуда
  • материалы
  • материя
  • линза для формования стекла — Young Optics, оптика для всех

    Оборудование для прецизионной обработки и формования асферического стекла произведено в Японии, а для обработки поверхности форм используется оборудование и процедуры для нанесения твердого покрытия из Японии и Сингапура. Могут быть обработаны продукты в диапазоне Φ2 ~ Φ50 мм.

    Наши достижения:

    Размер объектива
    (мм)
    1,5~5 6~10 11~20 021~30 31~40 41~55
    Diameter Tolerance
    (µm)
    ± 5 ± 5 ± 5 ± 5 ± 10 ± 10
    Thickness Tolerance
    (µm)
    ± 5 ± 5 ± 10 ± 10 ± 15 ± 20
    Sag
    (µm)
    ± 5 ± 5 ± 5 ± 8 ± 10 ± 10
    PV
    (µm)
    < 0.5 < 0.5 < 1.5 < 2.5 < 3,0 < 5,0
    AS
    (мкм)
    < 0,3 < 0,3 < 0,5 1 8,2 0 9 9 < 23,5 0,51230 < 1. 0
    Best Fitting-PV (µm) < 0.3 < 0.3 < 0.8 <1.0 <1.5 <2.0
    Decenter (µm) < 3 < 3 <5 <8 <10 <10
    Царапать/копать 20/10

    29 40/20

    40/20 60/40 80/50 80/50
    Lead Time 4 Weeks 4 Weeks 6 Weeks 6 Weeks 8 Weeks 8 недель

    Типы стекла

    нд. Показатель преломления (nd) Material Before Molding After Molding
    nd vd nd vd
    nd = 1. 5 S-FPL51 1.49700 81.60 1.49539 81.08
    L-BSL7  1,51633 64,10 1,51453 64,03
    D-K9 1.51680 64.20 1.51447 63.75
    K-PBK40 1.51760 63.50 1.51490 62.95
    L-BAL42 1.58313 59.40 1.58028 59.20
    D-ZK2 1.58313 59.38 1.58025 59.19
    nd = 1.6 K-VC79 1.61035 57.90 1.60542 56.53
    D-ZK79 1.60886 57.93 1.60585 57. 43
    K-VC78 1,66955 55,40 1,66645 54,94
    D-LaK70 1.66910 55.39 1.66531 54.94
    L-LAL12 1.67790 54.90 1.67484 54.78
    K-VC80 1.69384 53.10 1,68968 52,93
    L-LAL13 1,69350 53,20 1,68982 53.00
    D-LaK6 1.69384 53.10 1.69000 52.58
    nd = 1.7 K-CD120 1.72250 29.20 1.71451 29.65
    L-LAM69 1.73077 40,50 1,72768 40,38
    L-LAM60 1. 74320 49.32 1.73966 48.87
    D-LaF53 1.74330 49.33 1.73945 49.10
    Q-LAF010S 1.74300 49.25 1.74061 48.98
    K-VC82 1,75550 45,59 1,74993 46.00
    K-LaFK50 1.77200 50.00 1.76778 49.79
    L-LAH87 1.77030 47.40 1.76785 47.63
    D-LaF50 1.77400 49,59 1,77012 49,30
    нд = 1,8 K-VC89 1.81000 41.00 1.80479 40.73
    L-LAH84 1. 80860 40.40 1.80539 40.29
    D-ZLaF52LA 1.81000 40.99 1.80540 40.65
    K-VC90 1,85280 39,00 1,84777 38,76
    nd = 1.9 K-PSFn1 1.

    21.20 1. 21.23
    nd = 2.0 K-PSFn202 2.01960 21.50 2.01199 21.4

    Обычная линза

    Колпачковая линза

    Биконическая линза

    Стеклянное литье 101: Методы литья в печи

    перейти к содержанию

    Glass Casting & ColdworkingGlass

    By Kristin Arzt

    Glass Casting 101: Process and Techniques

    В отделе литья и холодной обработки стекла The Crucible вы можете узнать все, от того, как отливать стекло в печи, до методов отделки в нашей холодной обработке студия. В этом руководстве вы узнаете все, от основ литья стекла до того, как начать работу.

    Что такое литье стекла?

    Литье стекла — это процесс плавления стекла в форму, где оно затвердевает и создает стеклянный предмет. Типичные методы литья стекла включают литье в печи и литье в песчаные формы.

    Методы литья стекла

    Существует несколько способов изготовления формы для создания уникального произведения искусства из стекла. Литье в песчаные формы и литье по выплавляемым моделям являются наиболее распространенными процессами. Этим методам уже тысячи лет. Оба являются универсальными подходами, которые также используются при литье металлов.

    Что такое печное литье?

    Литье в печи – это тип литья стекла, при котором холодное стекло помещается на форму внутри печи. Печь нагревают до температуры расплава, в результате чего стекло заливается в форму. Стеклянный предмет отжигают и охлаждают, пока печь медленно охлаждается до комнатной температуры.

    Литье в песчаные формы

    При литье в песчаные формы рисунок помещается или вырезается в обработанном змеевиковом песке для создания формы. Затем с помощью ковша с расплавленным горячим стеклом заполняют форму песком и дают время остыть. Как только стекло станет прохладным на ощупь, удалите песок и обнаружите идеальную затвердевшую отливку.

    Открытая формовка

    Открытая формовка используется при отливке деталей, одна сторона которых плоская, например, при изготовлении стеклянной плитки или подставки. Чтобы сделать форму, залейте глиняный узор гипсом и дайте ему застыть. Когда гипс затвердеет, удалите глину и досушите гипсовую форму в духовке. Затем заполните форму стеклом и отправьте в печь.

    Литье по выплавляемым моделям

    Литье по выплавляемым моделям строит форму вокруг модели из жертвенного воска. После затвердевания формы воск вытапливается и образует полость, в которую вливается стекло. При использовании этого метода литья стекла можно уловить мелкие детали. Ниже мы рассмотрим шаги и оборудование, необходимое для литья стекла с использованием техники литья по выплавляемым моделям.

    Оборудование, необходимое для литья стекла

    Защитное оборудование

    Носите респиратор в хорошо проветриваемом помещении для смешивания ваших инвестиций. При выплавке воска из формы обязательно наденьте прочные сварочные перчатки.

    Воск

    Создайте свой рисунок из воска, прежде чем создавать по нему форму. Сформируйте его с помощью инструментов для текстурирования, паяльника и фена. Многие опытные скульпторы по воску клянутся, что перепрофилируют стоматологические инструменты, чтобы эффективно лепить и вырезать уникальные узоры из воска.

    Формы

    Вы можете сделать свои собственные формы, используя комбинацию гипса и кремнезема. Смешайте равные по весу части гипса, кремнезема и воды, пока не получите консистенцию густых сливок. Гипс обеспечивает поддержку формы, а кремнезем обладает высокой огнеупорностью, поэтому он может выдерживать большое количество тепла.

    Весы

    Весы необходимы для того, чтобы сделать инвестиции и рассчитать, сколько стекла вам понадобится.

    Печь и мебель для печи

    Печь, достаточно большая, чтобы поместиться в форму, необходима для плавления стекла в форму и отжига. Печная мебель используется внутри печи во время обжига, чтобы формы и компоненты не деформировались и не слипались друг с другом.

    Отпариватель для обоев

    В этом руководстве мы расскажем, как использовать отпариватель для обоев, чтобы расплавить воск из формы.

    Инструменты для холодной обработки

    На заключительном этапе этого процесса вы будете использовать шлифовальный станок, ленточный шлифовальный станок и другие инструменты для полировки и окончательной обработки изделия.

    Как отлить стекло за 8 шагов

    Шаг 1: Создайте дизайн своего изделия

    Нарисуйте свой проект, прежде чем приступать к его формованию из воска. Помните об ограничениях по размеру. Любая стеклянная скульптура толщиной более одного дюйма будет находиться в печи в общей сложности более 24 часов. По мере того, как изделие становится толще, время обжига в печи может легко растянуться на недели. Сформируйте трехмерную модель из воска и, если возможно, выдолбите ее. Вы можете использовать любой тип воска; микрокристаллический, парафин или пчелиный воск хорошо работают. В отделе литья стекла и холодной обработки The Crucible мы используем воск Victoria Brown, потому что он очень универсален. Этот воск эластичен при низких температурах, что делает его легко формуемым. Его можно использовать в качестве клея в отливках по выплавляемым моделям. Обязательно прикрепите восковой резервуар к своему дизайну, чтобы стекло могло течь через него.

    Шаг 2: Инвестиции

    При работе с сухими материалами убедитесь, что ваше рабочее место хорошо проветривается, и надевайте респиратор при работе с сухими материалами. Смешайте равные по весу части гипса, кремнезема и воды, пока не получите консистенцию густых сливок. Гипс обеспечивает поддержку формы, а кремнезем обладает высокой огнеупорностью, поэтому он может выдерживать большое количество тепла.

    Соберите простую деревянную коробку вокруг восковой модели, чтобы закрепить форму. Вылейте массу в коробку и оставьте на 30 минут.

    Профессиональный совет! Пока вы наливаете, попросите друга постучать по рабочему столу, чтобы вытолкнуть пузырьки из вложения. Это создает вибрацию и толкает кислород вверх, а материал вниз. Важно избегать пузырей, потому что они будут создавать отверстия в вашей окончательной скульптуре.

    Шаг 3: Расплавление воска

    Самый простой способ расплавить воск из небольшой формы – в микроволновой печи. Удалите все металлические зажимы, которые вы могли добавить к своей форме, затем поставьте ее на глиняные опоры над небольшим контейнером внизу, чтобы собрать воск. Нагревайте короткими импульсами в микроволновой печи, пока весь воск не стечет в маленькую емкость.
    Если у вас есть большая форма, поставьте ее на решетку с пластиковым ведром внизу, чтобы собрать воск. Стреляйте паром внутрь формы с обоями, вытапливая весь воск внутри. Обязательно наденьте сварочные перчатки, чтобы не обжечься.

    После расплавления воска промойте форму кипящей водой, чтобы удалить остатки воска. Дайте форме полностью высохнуть.

    Шаг 4: Измерьте стекло

    Используйте простую формулу вытеснения воды, чтобы решить, сколько стекла вам понадобится. Налейте воду в форму, пока она не заполнится. Вылейте эту воду обратно в контейнер и взвесьте, сколько воды вы использовали в граммах. Умножьте этот вес на 2,5, чтобы рассчитать, сколько стекла вам понадобится.

    Шаг 5: Поместите стекло в форму

    Заполните резервуар таким количеством холодного стекла, которое вы можете вместить. Если у вас нет возможности поместить стекло, подвесьте цветочный горшок над формой и заполните его стеклом. Небольшое отверстие в цветочном горшке будет служить каналом для подачи стекла в форму в печи.

    Шаг 6. Обжиг стекла в печи

    Не существует универсальной температуры для обжига, поэтому она будет зависеть от размера изделия. В Bullseye Glass есть полезное руководство по температурам обжига и отжига. После того, как ваше стекло расплавлено в форме, вы должны медленно снижать температуру по мере его отжига, чтобы предотвратить его взрыв в печи. Чем толще ваш кусок, тем дольше будет длиться процесс отжига. Его можно вынимать из печи, когда он достигает комнатной температуры.

    Шаг 7: Снимите и очистите

    Когда изделие полностью остынет, вложение должно легко отделиться от стекла. Некоторые из них могут застревать в более узких щелях. Очистите стекло, замочив его в уксусе, и щеткой удалите излишки гипса.

    Этап 8: Холодная обработка

    Холодная обработка — это заключительный этап литья стекла, который позволяет сгладить поверхность и края и удалить излишки стекла. Отшлифуйте дно и края изделия на притирочном круге или ленточной шлифовальной машине. Отломайте литники, отшлифуйте их и отполируйте поверхность. А теперь полюбуйтесь на готовую работу!

    Образцы литого стекла

    Обучение литью стекла в Горниле

    В Горниле вы можете научиться обжигать литье и холодное стекло. Наши занятия позволяют превратить восковые скульптуры в произведения искусства из твердого стекла или нанести рельеф на цельное стекло. Научитесь резать, резать и сверлить холодное стекло, чтобы создавать великолепные изделия с уникальными текстурами поверхности и формами.

    Стеклянная скульптура для литья в печи I

    Создайте стеклянную скульптуру, используя древнюю технику выплавки воска. На этом занятии вы научитесь технике лепки из воска для создания восковых позитивов, которые помещаются в огнеупорный материал для создания формы. Из формы удаляют парафин, чтобы создать пустоту, которая заполняется стеклом, расплавленным в печи. При охлаждении огнеупор снимается, и восковой позитив теперь стеклянный. Мы заканчиваем урок введением в методы холодной обработки, а вы уходите с красивым произведением искусства из литого стекла!

    Стеклянная скульптура для литья в печи II: Обратный рельеф

    На этом занятии вы научитесь создавать изображения на внутренней стороне стекла. Вы вырежете затвердевший пластиковый кварц, прикрепите его к внутренней части формы и расплавите в нем стекло. Когда ваша работа будет закончена, вы можете просмотреть и увидеть изображение. Этот урок заканчивается методами холодной обработки.

    3-часовая дегустация: Pâte-de-Verre

    Одна из самых ранних техник обработки стекла, pâte-de-verre или «стеклянная паста» представляет собой универсальную технику литья в печи, в которой используется стеклянная паста. В этом трехчасовом курсе вы изучите основы паштет-де-верр, включая цвет и технику нанесения, при изготовлении небольшой неглубокой миски.

    Часто задаваемые вопросы по литью стекла

    Какое стекло лучше всего подходит для литья?

    Bullseye Glass продает высококачественное литейное стекло, которое легко расплавить и с которым легко работать. Стекло продается в различных формах, включая заготовки, стеклобой, листы, фритту и многое другое. Форма, которую вы выберете, повлияет на окончательный результат литья. Если вы работаете с более тонким стеклом, таким как фритта, будет введено больше кислорода, и в конечном изделии будут видны пузырьки воздуха. При плавлении заготовок образуется меньше пузырьков воздуха. Некоторые художники по стеклу предпочитают работать с переработанным стеклом. Тем не менее, вы должны изучить эти различные типы стекла и их коэффициент расширения.

    Можно ли отливать стекло дома?

    Когда вы только начинаете, мы рекомендуем пройти курс обучения у профессионального художника по стеклу, чтобы познакомиться с оборудованием и изучить основы. Литье стекла и холодная обработка должны производиться на профессиональном оборудовании и с вентиляцией в стекольной мастерской.

    Сколько времени уходит на отливку стекла?

    Зависит от размера изделия и сложности формы. Чем толще деталь, тем сложнее процесс литья и тем дольше будет длиться стадия отжига. Для отжига в печи куска толщиной восемь дюймов может потребоваться более трех недель, в то время как для гораздо меньшего куска толщиной один дюйм потребуется около двадцати четырех часов.

    Можно ли заработать на литье стекла?

    По данным Бюро статистики труда, средняя заработная плата промышленного литейщика стекла по стране составляет 42 247 долларов. Однако, если вы заинтересованы в продаже своей работы в качестве мастера по литью стекла, вы можете зарабатывать больше или меньше, в зависимости от популярности вашего искусства.

    Можно ли поместить стекло в форму?

    При отливке стекла в печи холодное стекло помещается непосредственно в форму. По мере того, как температура в печи будет медленно повышаться, стекло будет затекать в форму, создавая отлитый из стекла предмет.

    Продолжить знакомство с руководствами по стеклу

    Изучите основные распространенные методы эмалирования, с чего начать и что вы создаете с помощью эмалирования, от ювелирных изделий до ванн!…

    Подробнее →

    Узнайте, как создавать формы и отлить собственное произведение искусства из стекла. Получите инсайдерскую информацию в нашем отделе литья стекла и холодной обработки.

    Читать далее →

    Изучите стеклоэмалирование путем сплавления стекла с металлом при высокой температуре и эмалируйте все, от драгоценных украшений до промышленных ванн!…

    Подробнее →

    Узнайте, какие именно инструменты и расходные материалы вам потребуются, чтобы начать сплавление стекла. Получите инсайдерскую информацию в нашем отделе сплавления и оплавления стекла….

    Подробнее →

    Узнайте, какие именно инструменты и расходные материалы вам потребуются, чтобы приступить к оплавлению стекла. Получите инсайдерскую информацию в нашем отделе сплавления и оплавления стекла….

    Читать далее →

    Узнайте, какие техники вам нужно изучить и как начать работать с лэмпворком. Получите внутреннюю информацию о любимых советах нашего отдела Flameworking….

    Подробнее →

    Вы можете научиться литью стекла

    В Горниле каждую неделю проводятся новые занятия по литью стекла.

    Не найдено сообщений с текущими настройками сетки. Вы должны проверить, есть ли у вас сообщения внутри текущего выбранного типа (ов) сообщений и не слишком ли ограничительный фильтр мета-ключа.

    ЦЕХ ЛИТЬЕ И ХОЛОДНАЯ ОБРАБОТКА СТЕКЛА

    2022-03-28T12:17:29-07:00 Ссылка для загрузки страницы

    Перейти к началу

    Вкладыш для формования стекла

    Рассчитать количество

    Цена

    $ каждый

    40,00 $ каждый

    40,00 $ за S/F

    Необходимое количество квадратных футов

    Добавьте 20% излишка

    Переросток

    Мы рекомендуем как минимум 20% излишков сверх измеренного необходимого количества.

    • Естественные различия в материалах могут привести к удалению некоторых частей из смеси
    • Материалы из определенной партии, и подобный материал может быть недоступен снова
    • Часть поставки может быть повреждена при транспортировке
    • Целесообразно держать под рукой дополнительный материал для решения проблем после установки, которые могут потребовать замены некоторые плитки

    Узнать больше

    Необходимое количество штук +20%

    1 кусок

    S/F За штуку

    0 С/Ф

    Всего С/Ж

    0 П/Ф

    Итоговая цена

    $0

    Количество в вашем заказе превышает любую отдельную партию, находящуюся в настоящее время на складе. Смешивание партий может привести к отклонению продукта от рекомендованного диапазона. Если вы хотите продолжить оформление заказа, введите свои инициалы в поле, чтобы указать, что вы понимаете и принимаете этот риск, а затем нажмите «Продолжить и добавить в предложение».

    Введите свои инициалы

    Пожалуйста, введите инициалы для подтверждения.

    Позвольте нам помочь вам

    Молдинг Ice White

    Полное жизни и шика, Jazz Glass™ — это противоположность унылости и серости. Изготовленные вручную из цветного витражного стекла, вкладыши Jazz Glass™ элегантно завершат пространство, облицованное полевой плиткой Jazz Glass™ или богато украшенной мозаикой Jazz Glass™.

    скачать литературу

    Инструкции по установке

    Детали и установка

    Приложения

    Тип приложения Значение
    Внутренний пол
    Внутренняя стена Все
    Душевая стенка Да, включая пар
    Пол для душа Нет
    Внешний этаж Нет
    Наружная стена Да
    Бассейн/фонтан Да, незамерзайка оттаивает
    Окантовка камина Да
    Столешница Нет

    Вариант

    V1

    V2

    V3

    V4

    адаптировано к настройке

    Поле

    Седло

    Резка ковров

    Тщес. Верх. Значение Цвет Ледяной белый Размер ПРОКЛАДКА

    Установка и обслуживание

    Детали установки Значение
    Раствор 1 Mapei Adesilex P10 White с добавкой Keraply
    Миномет 2 Mapei Kerabond White с добавкой Keralastic
    Миномет 3 Mapei Granirapid White 2-компонентная система
    Вариант затирки 1 Mapei Ultracolor Plus FA
    Вариант заполнения 2 Mapei Keracolor Sanded
    Вариант затирки 3 Mapei Keracolor Нешлифованный
    Затирка швов 1/8″ мин.
    Мембрана Mapei Mapelastic AquaDefense
    Герметик Mapei Кераколк шлифованный
    Герметик Не требуется
    Очиститель Концентрированное чистящее средство AquaMix
    Требуется сухая компоновка Требуется

    Размер и масштаб

    Ледяной белый молдинг |

    Изображение недоступно

    Изображение недоступно

    Изображение недоступно

    Изображение недоступно

    Литье стекла под давлением — ScienceDaily

    Новости науки

    от исследовательских организаций


    Дата:
    9 апреля 2021 г.
    Источник:
    Университет Фрайбурга
    Резюме:
    Исследователям удалось быстро получить экономичный и экологически безопасный материал.
    Поделиться:

    ПОЛНАЯ ИСТОРИЯ


    Стекло используется везде: от высокотехнологичных продуктов в области оптики, телекоммуникаций, химии и медицины до предметов повседневного обихода, таких как бутылки и окна. Однако формование стекла в основном основано на таких процессах, как плавление, шлифовка или травление. Этим процессам уже несколько десятков лет, они технологически требовательны, энергоемки и строго ограничены с точки зрения форм, которые могут быть реализованы. Впервые группа под руководством профессора доктора Бастиана Э. Раппа из Лаборатории технологических процессов на факультете микросистемной инженерии Фрайбургского университета в сотрудничестве со стартапом Glassomer из Фрайбурга разработала процесс, который позволяет формировать стекло легко, быстро и практически любой формы с помощью литья под давлением. Исследователи представили свои результаты в журнале Наука .

    реклама


    «В течение десятилетий стекло часто было вторым выбором, когда речь шла о материалах в производственных процессах, потому что его формирование слишком сложно, энергоемко и не подходит для производства структур с высоким разрешением», — объясняет Рапп. «Полимеры же позволяют все это, но их физические, оптические, химические и термические свойства уступают стеклу. В результате мы совместили переработку полимера и стекла. Наш процесс позволит нам быстро и недорого -эффективно заменять стеклом как серийные изделия, так и сложные полимерные конструкции и комплектующие.»

    Литье под давлением является наиболее важным процессом в индустрии пластмасс и позволяет быстро и экономично производить так называемые высокопроизводительные компоненты практически любой формы и размера. Прозрачное стекло не могло формоваться в этом процессе до сих пор. Благодаря недавно разработанной технологии литья под давлением Glassomer из специального гранулята собственной разработки теперь можно также формовать стекло с высокой производительностью при температуре всего 130 °C. Отлитые под давлением компоненты из 3D-принтера затем превращаются в стекло в процессе термообработки: в результате получается чистое кварцевое стекло. Этот процесс требует меньше энергии, чем обычная плавка стекла, что приводит к повышению энергоэффективности. Формованные стеклянные компоненты имеют высокое качество поверхности, поэтому такие этапы последующей обработки, как полировка, не требуются.

    Новые конструкции, ставшие возможными благодаря технологии литья стекла под давлением Glassomer, имеют широкий спектр применений от технологий обработки данных, оптики и солнечных технологий до так называемых лабораторий на чипе и медицинских технологий. «Мы видим большой потенциал, особенно в небольших высокотехнологичных стеклянных компонентах со сложной геометрией. Помимо прозрачности, очень низкий коэффициент расширения кварцевого стекла также делает технологию интересной. Датчики и оптика надежно работают при любой температуре, если ключевые компоненты из стекла», — объясняет д-р Фредерик Котц, руководитель группы в Лаборатории технологических процессов и главный научный сотрудник (CSO) в Glassomer. «Мы также смогли показать, что микрооптические стеклянные покрытия могут повысить эффективность солнечных элементов. Теперь эту технологию можно использовать для производства экономичных высокотехнологичных покрытий с высокой термостойкостью. Существует ряд коммерческих возможностей для Это.»

    Команда под руководством Фредерика Котца и Маркуса Мадера, докторанта Лаборатории технологических процессов, решила ранее существовавшие проблемы при литье под давлением стекла, такие как пористость и истирание частиц. Кроме того, ключевые технологические этапы нового метода были разработаны с использованием воды в качестве основного материала, что делает технологию более экологичной и устойчивой.

    Бастиан Рапп — исполнительный директор Фрайбургского исследовательского центра материалов FMF и член Кластера передовых систем живых, адаптивных и энергонезависимых материалов (livMatS) Фрайбургского университета, занимающегося разработкой новых систем материалов на основе биологии. Рапп также является соучредителем и главным техническим директором (CTO) Glassomer GmbH, которая разрабатывает технологии 3D-печати с высоким разрешением для стекла. Его исследования принесли ему среди прочих наград грант консолидатора от Европейского исследовательского совета (ERC).

    Видео: https://videoportal.uni-freiburg.de/video/Glass-like-plastic-processing-Bastian-Rapp/c438da06a7f18e2eab03cd4bd56

    изменить мир к лучшему: спонсируемая возможность предоставлено Фрайбургским университетом . Примечание. Содержимое можно редактировать по стилю и длине.


    Номер журнала :

    1. Маркус Мадер, Оливер Шлаттер, Барбара Хек, Андреас Вармболд, Алекс Дорн, Ганс Цаппе, Патрик Риш, Доротея Хелмер, Фредерик Котц и Бастиан Э. Рапп. Высокопроизводительное литье под давлением прозрачного плавленого кварцевого стекла . Наука , 2021 DOI: 10.1126/science.abf1537

    Процитировать эту страницу :

    • MLA
    • АПА
    • Чикаго

    Фрайбургский университет.
