Мини эстакада для машины – Мини-эстакады купить

Самодельная миниэстакада | BigHandMade

Мини эстакада предназначена для подъёма вашего автомобиля и выполнения определённых ремонтных работ. Поднятие автомобиля происходит путём заезда на эстакады.

Минимум необходимо сделать 2 такие эстакады чтобы можно было поднять перёд авто или зад или любой бок на высоту клиренс+высота эстакады. Этого хватает для того, чтобы подлезть под авто и выполнить необходимые ремонтные работы.

Высоту эстакады можно изменить путём установки основной части эстакады на прочные доски, брусья. А другая часть эстакады способна изменять угол наклона, поэтому высота может варьироваться в допустимых пределах.

Если очень нужно, то можно сделать 4 такие эстакады и тогда машина заедет каждым колесом на эстакаду и будет поднята над землёй полностью.
Конструкция мини эстакады состоит из нескольких частей, изготовленных из металла. В то время, когда эстакады не используется, из их частей можно составить лавочку.

Есть возможность применить любые имеющиеся под рукой материалы, главное увидеть суть конструкции.

Чертёж с указанием применяемых материалов, внешний вид эстакады и отдельные элементы конструкции показаны на фото, которые собраны в один архив.


















Источник: eurosamodelki.ru

Похожие записи:

Понравилось? Поделитесь с друзьями!

bighandmade.ru

Мини эстакады своими руками » Полезные самоделки

Мини эстакада своими руками
Мини эстакада своими руками.
Миниэстакада предназначена для подъёма вашего автомобиля и выполнения определённых ремонтных работ. Поднятие автомобиля происходит путём заезда на эстакады.


Самодельная миниэстакада частично заменяет домкрат.

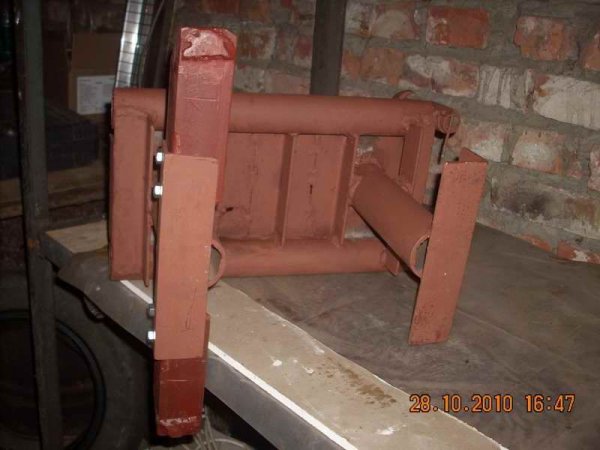

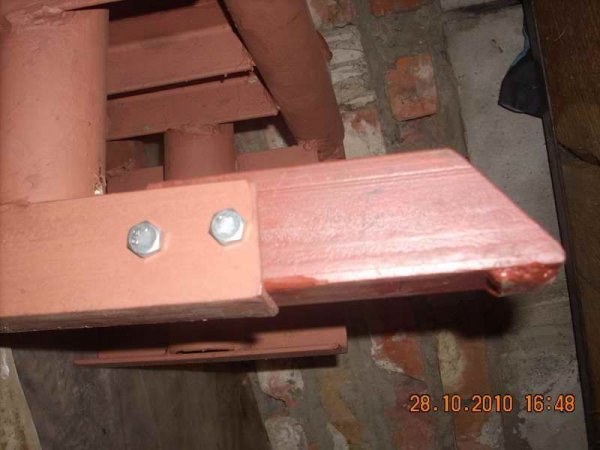

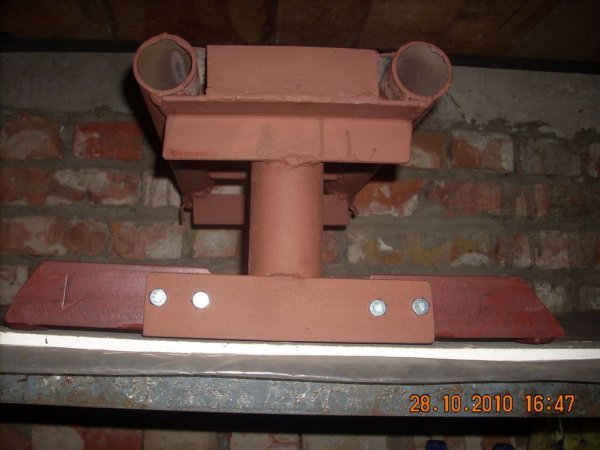

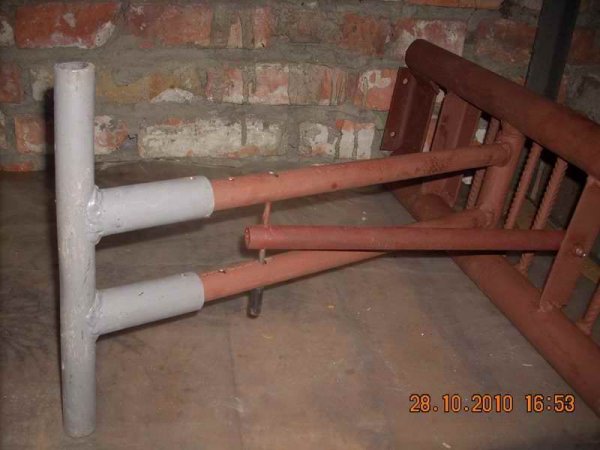

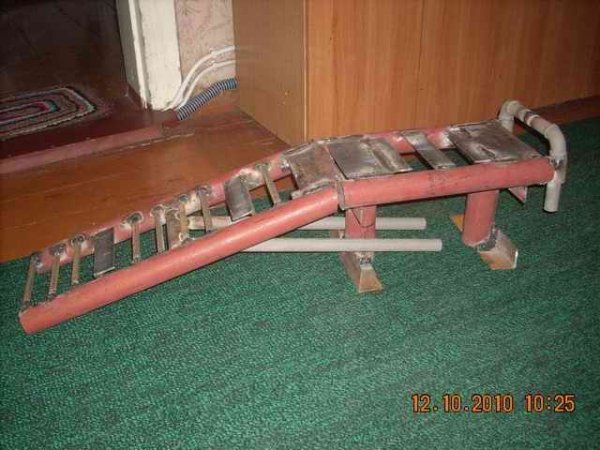

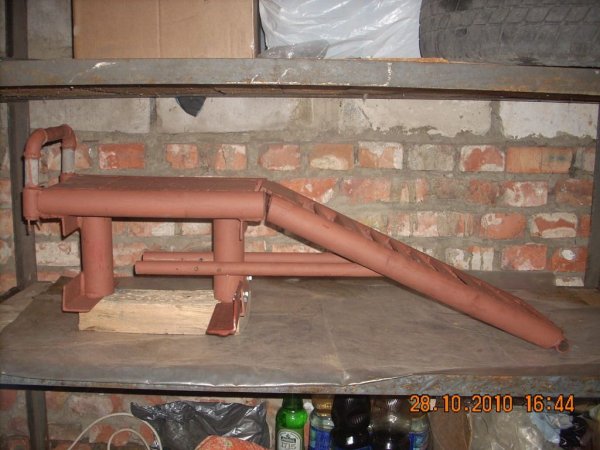

Конструкция мини эстакады состоит из нескольких частей, изготовленных из металла.  Мини эстакада своими руками.

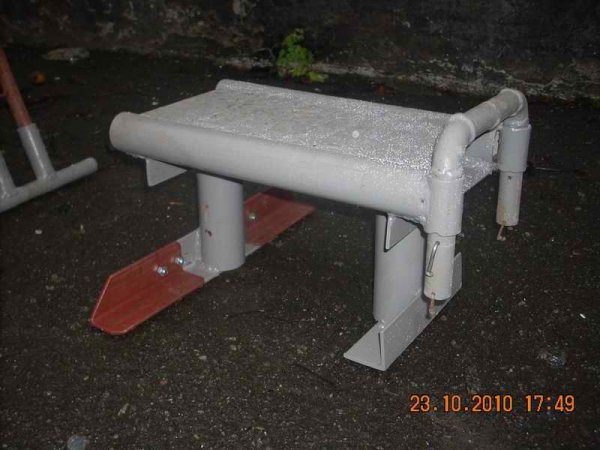

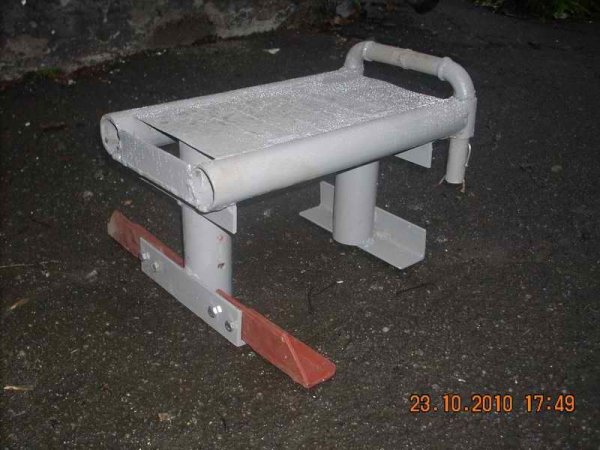

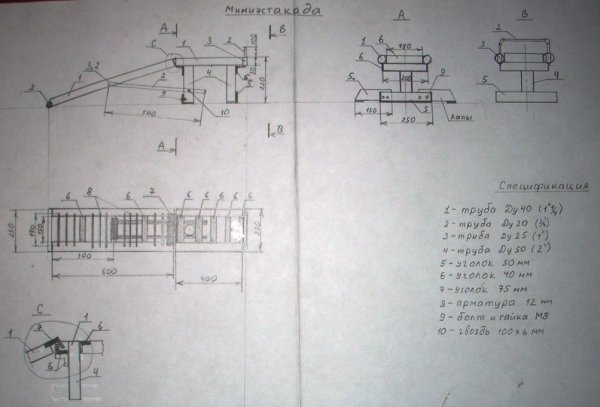

Чертёж с указанием применяемых материалов, внешний вид эстакады и отдельные элементы конструкции показаны на фото. Мини эстакада своими руками - Чертеж
Есть возможность применить любые имеющиеся под рукой материалы, главное увидеть суть конструкции. Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Минимум необходимо сделать 2 такие эстакады чтобы можно было поднять перёд авто или зад или любой бок на высоту клиренс+высота эстакады. Этого хватает для того, чтобы подлезть под авто и выполнить необходимые ремонтные работы.

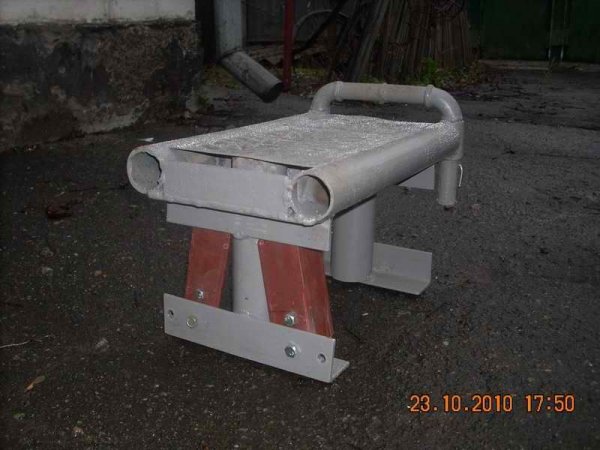

Высоту эстакады можно изменить путём установки основной части эстакады на прочные доски, брусья. А другая часть эстакады способна изменять угол наклона, поэтому высота может варьироваться в допустимых пределах.

Есть возможность применить любые имеющиеся под рукой материалы, главное увидеть суть конструкции.

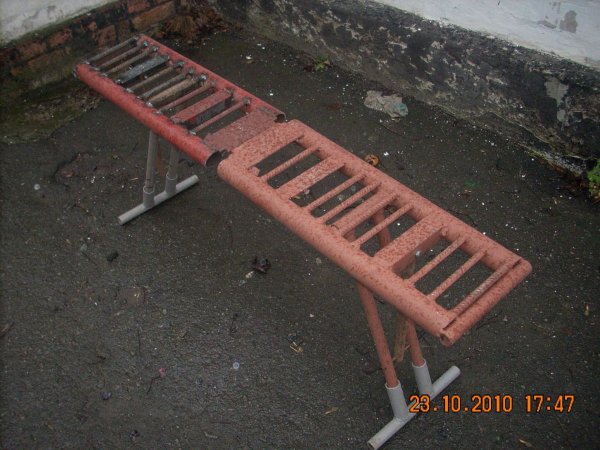

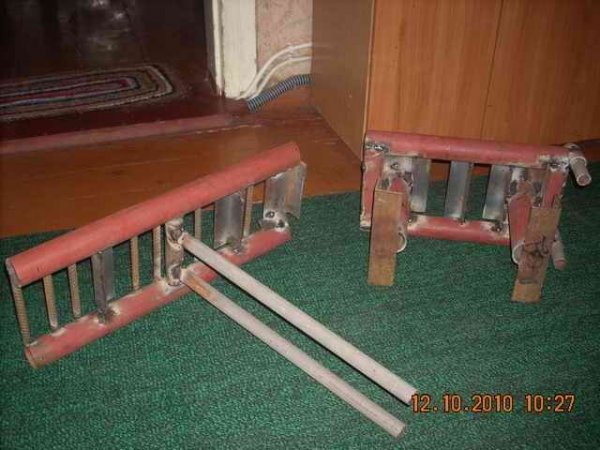

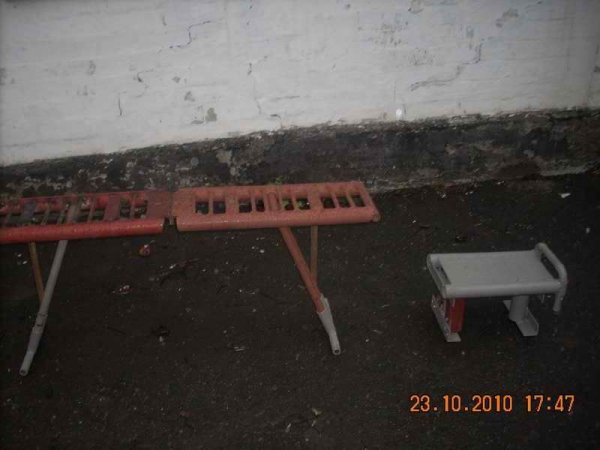

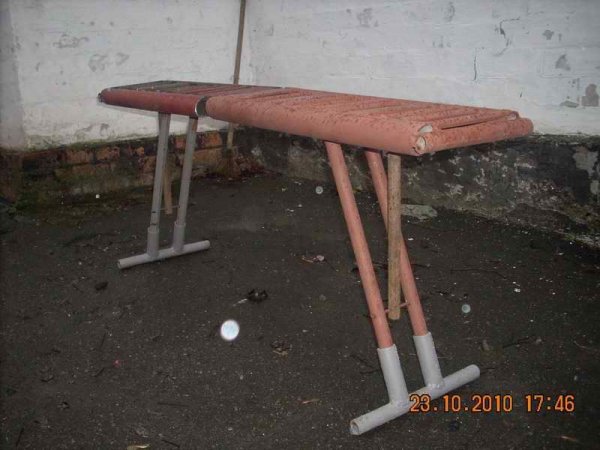

В то время, когда эстакады не используется, из их частей можно составить лавочку. В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.
Если очень нужно, то можно сделать 4 такие эстакады и тогда машина заедет каждым колесом на эстакаду и будет поднята над землёй полностью.

Категория: Авто самоделки / Гаражные самоделки

Теги: Эстакады

www.freeseller.ru

Простая эстакада своими руками – Поделки для авто

Решил сделать переносную и простую эстакаду своими руками. Немного времени и наша эстакада готова, много расписывать не буду, итак практически ясно всё из фоток.

Для работы нам понадобится:

Сварочный аппарат — 1шт
Болгарка — 1шт
Рулетка — 1шт
Угольник — 1шт
Маркер (желательно белый, по ржавым уголкам отлично рисует)) — 1шт
Струбцина — 2шт
Электроды — 2кг
Диски отрезные — 4шт
Уголок металлический 50х50
Уголок металлический 25х25
Арматура 10″

Ну углубимся:
База сделана из уголка 50 х 50 мм.

База длиной 165 см, шириной 50 см и высотой 45 см. Состоит она из двух уголков 165 см и трех перемычек по 40 см.

Все это дело мы соединяем строго перпендикулярно на нужном нам расстоянии: две перемычке по краям, они формируют полное пятно опоры, а среднюю на расстоянии 50 см от крайней, таким образом мы получаем опору стояночного горизонтального пятака.

2.Пятак стояночный.
Дальше нам надо поднять перпендикуляр относительно нашей базы, делаем это двумя уголками (все те же 50 х 50) длиной в 30 см, тем самым очерчиваем границу стояночного пятака.

Далее нам надо поставить перпендикулярно еще 2 уголка длиной уже в 40 см, формируем “стопарь”, границу эстакады, что б машинка не проехала “точку не возврата”. Заодно сразу отмечаем параллель первых 30 сантиметровых опор, для последующего горизонтального соединения.



Затем уголком длинной 117 см делаем скат (115см длинна + 2см нахлест на пятак)

Первая (концепт) эстакада под одну сторону готова. Делал ее без эскизов и чертежей, так сказать из голову, дополняя, переделывая и прорабатывая по ходу дела. Вторую делаем такую же… И всё, наша эстакада готова.

Автор; Romario Tsedeyko           г.Москв



Похожие статьи:

xn—-7sbgjfsnhxbk7a.xn--p1ai

Мини эстакада своими руками чертежи

>

>

Мини эстакада своими руками чертежи

Разработка конструкции мини-эстакады

Эстакада своими руками в гараж видео / Поиск по тегам / Блог Very-stylish. Все про все и не только.

Эстакада своими руками чертеж

Мини эстакада для ремонта автомобилей своими руками Автомобильные и мото инструкции

Изображения Эстакада Своими Руками Из Дерева / tonpix.ru

Коптильня чертежи фото


Стапель для кузовного ремонта своими руками чертежи

2 х спальная кровать своими руками

Изображения Эстакада Своими Руками Чертежи / tonpix.ru

Мини эстакада своими руками фото

Арбалет своими руками чертежи


Силовой бампер своими руками чертежи фото

Эстакады в гараж своими руками

Подъемник для гипсокартона своими руками чертежи

Мини эстакада своими руками фото

Самодельная автомобильная эстакада своими руками Склад металла

Вокруг света 999: Как самостоятельно сделать мощный боевой арбалет своими руками в домашних условиях. Фото и чертежи сборки само


Эстакада для авто своими руками фото

Металлический мангал своими руками чертежи

Как изготовить мангал из металла своими руками

sqezo.ru

Самодельная мини эстакада » Полезные самоделки

Авто самоделки. Самодельная мини эстакада

Самодельная мини эстакада.

Простая конструкция самодельной мини эстакады, хранить которую можно как дома так и в гараже.


Габаритные максимальные размеры:1000*400*300(400мм)Максимальная высота подъема 200-250 мм.Шаг  поперечин  ~ 75 мм

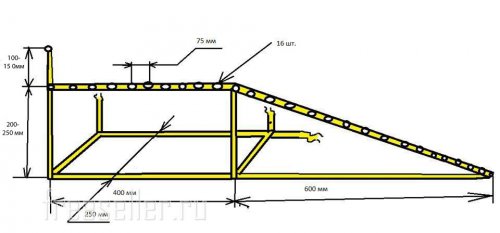

 Схема - для изготовления самодельной мини эстакады

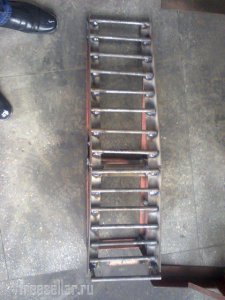

Рис. 1. Схема самодельной мини-эстакадыДля изготовления использовались уголки 50*50 и арматура 12 мм.Рассчитал детали, отпилил, нарезал все и сварил.Изготовление самодельной мини эстакадыИзготовление самодельной мини эстакады

Затем зачистил и покрасил желтой краской.

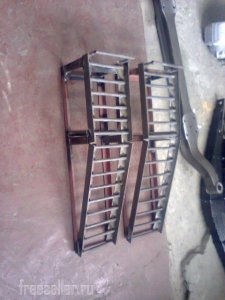

Своими руками - мини эстакада

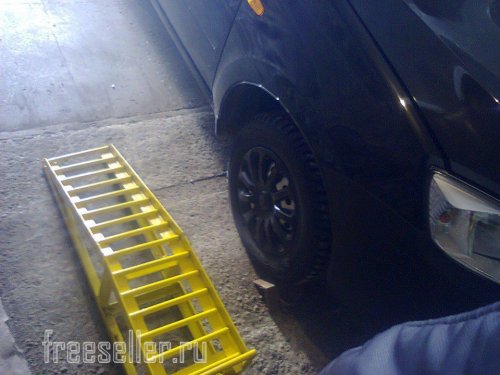

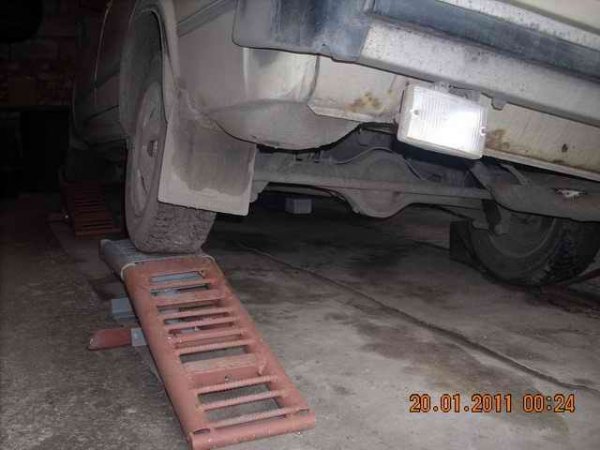

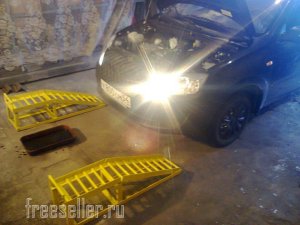

Заезд автомобиля на самодельную мини эстакаду

Авто самоделки. Мини эстакада своими рукамиАвто самоделки. Мини эстакада своими руками

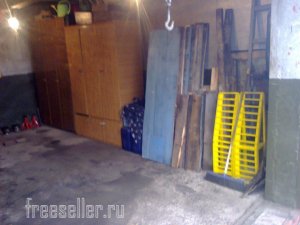

Хранение самодельной мини эстакады дома и в гараже.

Хранение самодельной мини эстакады дома и в гаражеХранение самодельной мини эстакады дома и в гараже

Категория: Авто самоделки / Гаражные самоделки

Теги: Эстакады

www.freeseller.ru

Самодельная эстакада в гараже: как сделать правильно

Эстакада в гараже своими руками

Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Виды конструкций эстакад для гаража

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные смотровые ямы, приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

  • На дачном массиве.
  • На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

  • С близким расположением подземных вод.
  • Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

  • Наличие большей площади для проведения работ.
  • Много света.
  • Более удобно.
  • Нет сырости.
  • Отсутствует темнота.
  • Мост для авто не затапливают талые и грунтовые воды.
  • При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

  • Переносные.
  • Имеющие вид смотровой ямы.
  • Выполненные из кирпича.
  • Сооруженные из шпал.

Для изготовления конструкций выбирается:

  • Древесина.
  • Металл.

Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

Эстакада в гараже может располагаться:

  • В углу.
  • У стены. Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
  • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета, что требует увеличения ее протяженности.

Особенности эстакад для ворот

Выбор размеров для эстакады

Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

Конструкции могут изготавливаться с основаниями различной сложности:

  • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
  • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

  • Нужен участок для ее сооружения.
  • Со временем кирпич станет разрушаться.
  • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Эстакада из шпал

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

  • Не все имеют требуемый запас шпал.
  • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
  • После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

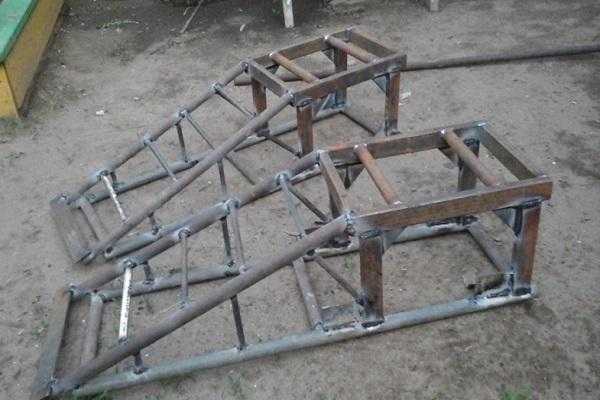

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

  • Металлический прокат.
  • Сварочный аппарат.
  • Любая арматура.
  • Болгарка с комплектом отрезных кругов.
  • Метизы.
  • Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

  • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
  • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
  • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Сборно-разборная металлическая конструкция

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

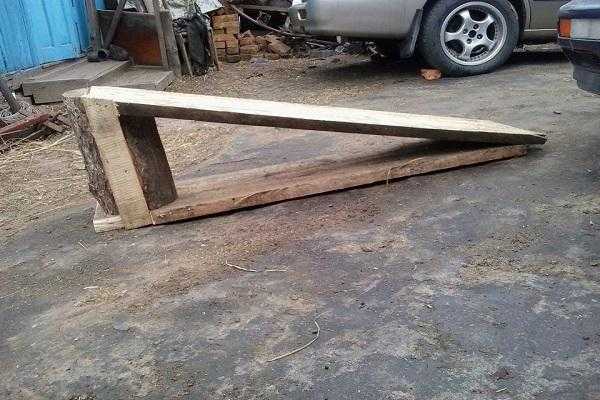

Переносная эстакада

Для работы понадобится:

  • Доска толщиной 50 миллиметров.
  • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

  • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
  • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

  • Передней частью доски и бруском, закрепленным ближе к середине.
  • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
  • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

  • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

1pogarazham.ru

Переносная мини эстакада в гараж

Всем привет! Давно вынашивала идею, как сделать небольшую переносную эстакаду. Порылся у себя в гараже и собрал все железо, которое было в кучу. Из всего хлама, мне понадобился уголок 40 на 40, труба профильная 40 на 20 и стал из них варить эстакаду.

Сначала, конечно я нарисовал план на бумаге, вернее не план, а чертеж всей эстакады.

Ну и начал воплощать свою идею в жизнь. Сперва всё скрепил прихватками и прихватил полуавтоматом.

А потом все приварил намертво.

Приварил упоры в конце, чтобы не дай бог не съехать )))

Конечный результат получился такой, высота эстакады 40 сантиметров, ширина 35 сантиметров длинна полтора метра.

Нарезал уголков и наварил.

Эстакада вышла простой ничего сложного в ее изготовления нет, удобно переносить, удобно и хранить. Немного позднее покрашу, чтобы придать более комфортабельный вид.

Автор; Владимир Валиавко      Барановичи, Беларусь
