Масляный датчик – Как проверить датчик давления масла

Содержание

Как проверить датчик давления масла

Вопрос о том, как проверить датчик давления масла (далее ДДМ) интересует водителей, столкнувшихся с проблемами в работе масляной системы двигателя, в частности, когда горит лампочка масла. Проверить этот узел можно с помощью электронного или стрелочного мультиметра, контрольной лампочки или исправного манометра. Процедура проверки несложна, и под силу даже начинающему автолюбителю. Далее приведены подробные алгоритмы проверки с указанием тонкостей и нюансов.

Содержание

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Диагностика датчика

Как указывалось выше, бывают два типа датчиков давления — механический и электронный. Соответственно, процедуры проверки аварийного датчика давления масла в обоих случаях будут отличаться, хоть и незначительно (имеют место лишь конструкционные особенности данных датчиков). В первую очередь необходимо убедиться, что именно датчик давления масла неисправен. Для этого потребуется выполнить дополнительную диагностику масляной системы — проверить уровень масла в ней, состояние фильтра, насоса и так далее. Если же подозрения пали именно на исправность датчика давления масла, то в первую очередь необходимо его демонтировать с посадочного места при выключенном двигателе (как правило, он расположен в районе масляного фильтра).

Где датчик давления масла

Узнайте, где расположен датчик давления масла на разных моделях машин, поскольку это зависит от конструкции мотора, а на некоторых автомобилях их аж два
Подробнее



Обычно для этого используются ключи различных диаметров, например, на 24, 27 или другие (зависит от конкретной модели автомобиля). После этого не забудьте заткнуть его посадочное место ветошью с тем, чтобы при работе двигателя из него не вытекало масло, а также в масляную систему не попал различный мусор или мелкие детали (болты, гайки и прочее)!

Желательно также проверить давление в масляной системе автомобиля. Для этого нужно в посадочное место, откуда был выкручен ДДМ, вкрутить манометр, с помощью которого сделайте контрольный замер давления масла на различных оборотах работы двигателя. Обратите внимание, что при этом нужно обеспечить максимальную герметичность, чтобы показания манометра были предельно точными. Обязательно нужно посмотреть на давление при работе двигателя на холостых оборотах, а также на средних и высоких.

У разных машин значение соответствующего давления будет разным, поэтому точную информацию вы найдете в мануале или технической документации к конкретной машине. Если значение давления в норме, но при этом информация не доходит до ЭБУ, то виноват, скорее всего, датчик, поэтому его и нужно проверить.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

  • Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
  • Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
  • Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
  • Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

  • К контактам лампочки необходимо присоединить два провода.
  • Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
  • Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
  • К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
  • Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
  • Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
  • При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Проверка механического датчика

Проверку старого механического датчика (например, устанавливаемого на некоторые модели ВАЗ «классика» и старые иномарки, например, «Вольво 240»), с помощью которого имеется возможность прямо узнать, какое давление в настоящий момент имеется в масляной системе автомобиля, можно осуществить даже без мультиметра, однако с использованием дополнительных приборов (воздушного насоса и электрического автомобильного манометра). Датчик аналогично необходимо демонтировать с машины, поскольку проверить его прямо на двигателе не получится.

Проверка датчика манометром

Проверка немного сложнее, чем у электронных, однако это заключается, в первую очередь, в некоторой сложности собирания электрической схемы. Действовать нужно по следующему алгоритму:

Как проверить механический датчик, схема подключения

  • На датчике необходимо найти контакт, который выдает сигнал для аварийной лампы давления масла на приборной панели автомобиля, а также другой контакт, откуда подается сигнал для индикации давления масла. «Массу» для дальнейших замеров нужно будет просто взять с корпуса датчика (в обычных условиях все датчики берут «масс» просто с корпуса двигателя).
  • Аналогично на электронном манометре необходимо разобраться, куда подключать плюс и минус его питания, а также непосредственно сигнал от датчика (то есть, предусмотрено три контакта).
  • Подключить электрическую схему, и герметично подсоединить воздушный шланг, соединяющий насос и чувствительный элемент датчика.
  • Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика. Если он исправен — то на стрелочном манометре будет явно показываться поступающее давление. Если этого не происходит — значит, датчик давления масла неисправен.

Как правило, датчики давления масла не подлежат ремонту, поэтому если была выявлена их неисправность, то нужно выполнить замену данного узла. Благо, стоят эти элементы недорого и доступны повсеместно практически в любом автомагазине.

Обратите внимание, при монтаж датчика на его посадочное место после проверки рекомендуется смазать его термостойким герметиком.

Одна голова хорошо, а две лучше

На многочисленных форумах в сети интернет нередко можно встретить рассказы опытных автолюбителей о том, что вместе с электронным датчиком давления масла они устанавливали параллельно с ним механический. В частности, это выражается в том, что в случае падения уровня давления масла загорается не только соответствующая контрольная лампа на приборной панели, но и будет видно абсолютное значение давления на манометре, установленном где-нибудь в районе приборной панели.

Делается это по той причине, что иногда, например, после выполнения на двигателе капитального ремонта или при использовании некачественного (или устаревшего) моторного масла, которое скомковалось, чувствительный элемент датчика не срабатывает должным образом, соответственно. Соответственно, при падении давления контрольная лампа не загорается, что является критичным фактом, поскольку двигатель в таких условиях работает «на сухую», то есть, без должного смазывания. Это значительно снижает его ресурс и может полностью вывести мотор из строя в кратчайшие сроки.

Так, автолюбители устанавливают в месте подключения датчика давления так называемый тройник, на один выходной конец которого подключается традиционный электронный датчик, а на другой — механический. Шланг с проводами монтируется в подкапотном пространстве в соответствии с конструкцией двигателя. Главное, чтобы он не мешал другим элементам мотора, и сам не подвергался механическому и значительному тепловому воздействию. На его конце устанавливают манометр, например, от ВАЗ «классики», УАЗ или другой подобный прибор. На самом деле его модель не важна, главное, чтобы было удобно ориентироваться по шкале, то есть, она должна иметь подробную градуировку.

Заключение

Датчик давления — достаточно надежный узел, и выходит из строя редко. Поэтому при появлении проблем с системой индикации масляной системы, необходимо проверить другие параметры — давление масла, наличие утечек, состояние непосредственно масла, его уровня и масляного фильтра, и лишь после этого проверять состояние датчика давления масла. В целом, проверка исправности этого узла не составляет больших сложностей, и под силу даже начинающим автолюбителям, буквально используя автомобильный компрессор и мультиметр. В случае, если датчик вышел из строя, то ремонт его вряд ли возможен, поэтому лучше купить новый ДДМ в автомагазине, благо стоит он недорого.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

устройство, принцип работы и проверка

Как известно, система смазки двигателя выполняет важнейшие функции, исключая сухое трение и обеспечивая охлаждение в местах контакта сопряженных деталей. Также моторное масло смывает продукты механического износа  и всевозможные отложения с поверхностей. Как правило, основным показателем исправной системы смазки является герметичность и способность поддерживать необходимое давление масла в двигателе.

Именно по этой причине на большинстве авто есть указатель давления масла на панели приборов. В случае неполадок на указатель в салоне посылает сигнал аварийный датчик давления масла. Далее мы рассмотрим, где стоит датчик давления масла, какие датчики бывают, а также как проверить датчик давления масла в двигателе.

Читайте в этой статье

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы. Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы.

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.  Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

  • Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

  • электронный датчик давления масла;
  • механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

  • Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

  1. корпус;
  2. мембрану;
  3. контакты;
  4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

  • Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Датчик масла: проверка своими руками

Чтобы проверить датчик давления масла, нужно определиться с тем, какой именно тип устройства стоит на машине.  Если решение электронное, тогда следует знать, как проверить электронный датчик давления масла. Для проверки нужен насос с манометром, резиновый шланг и тестер — мультиметр.

Чтобы провести диагностику, датчик масляный снимается с автомобиля, после чего мультиметром проверяется его цепь на предмет обрыва.  Далее к датчику подключается насос, а также мультиметр.

Оптимально использовать насос с манометром, чтобы не превысить максимальное давление, так как в этом случае повышаются риски выхода датчика из строя.  Соединив все элементы, насосом нужно создать небольшое давление, чтобы мембрана прогнулась и сдвинула толкатель. На мультиметре стрелка должна показать бесконечность. После нужно насосом подать давление, которое приближено к максимуму для конкретного датчика.

Также нужно рассмотреть, как проверить механический датчик давления масла.  Сразу отметим, принцип проверки не отличается от диагностики электронного аналога.  Единственное, нужно снять как сам датчик, так и стрелочный индикатор.

Далее насос подключается через резиновый шланг к датчику масла, соединение необходимо реализовать максимально герметично. Далее остается только подавать разное давление, проверяя показания по манометру на насосе.

В процессе проверки при подаче того или иного давления значения фиксируются, после чего нужно сверять их с показателями сопротивления. После того, как несколько показаний будут отмечены, их сравнивают с таблицей оптимальных значений.

При этом такая таблица для разных авто будет отличаться. По этой причине следует заранее изучить техническую документацию к авто, задать вопрос специалистам или изучить профильные форумы.

Результатом рассмотренных выше действий становится возможность оценить как общую работоспособность датчика давления масла, так и определить точность его показаний и т.д. Кстати, даже если датчик рабочий, однако его показания отличаются от нормы, это является основанием для полной замены устройства.

Подведем итоги

С учетом приведенной выше информации становится понятно, что на многих автомобилях аварийный датчик давления масла срабатывает только тогда, когда давление сильно упало, причем до критически низкой отметки.

Что касается механического аналога, данный вариант позволяет гибко контролировать давление во время работы ДВС. По этой причине в ряде случаев владельцы устанавливают датчик давления масла механический вместо электронного устройства.

Рекомендуем также почитать статью о том, почему нет давления масла в двигателе. Из этой статьи вы узнаете, по каким причинам падает давление масла в системе смазки, а также на какие моменты следует обратить внимание при диагностике данной неисправности.

Так или иначе, важно следить не только за уровнем масла в двигателе, но и за давлением. Другими словами, даже если масло залито в достаточном количестве, низкое давление все равно приведет к серьезным поломкам и быстрому износу силовой установки.

Чтобы этого не произошло, нужно использовать только рекомендуемые для двигателя моторные масла, поддерживать масляную систему в чистоте, а также периодически проверять состояние системы смазки двигателя, куда входит и проверка датчиков, производительности масляного насоса и т.д.

Именно такой подход позволяет своевременно выявить проблемы на начальной стадии, а также избежать серьезных поломок ДВС, требующих сложного и дорогого  ремонта в рамках их устранения.

Читайте также

krutimotor.ru

Как проверить автомобильный датчик давления масла самостоятельно

Работа двигателя автомобиля невозможна без масляной системы. Она необходима для подачи масла к трущимся деталям мотора, что позволяет снизить их износ, а также охладить для предотвращения перегрева. Каждый водитель знает, что необходимо следить за уровнем и качеством масла в двигателе, но некоторые забывают о еще одном немаловажном показателе работы масляной системы – давлении.

Система механизмов в масляной системе поддерживает его давление в процессе работы мотора. За счет этого смазочные вещества добираются до всех важных элементов двигателя, воздействуя на них необходимым образом. Проверить уровень масла в моторе можно при помощи щупа, а для контроля давления используются специальные датчики. При их выходе из строя водитель перестанет понимать, создается ли достаточное давление в масляной системе, и смазываются ли необходимым образом детали мотора. Это может привести к серьезным проблемам, вплоть до выхода из строя двигателя, поэтому важно в кратчайшие сроки заменить датчики давления, если они оказались неисправны.

Рекомендуем прочитать:
Горит давление масла: основные причины срабатывания датчика, диагностика, решение проблемы

Виды датчиков давления масла

В автомобильной индустрии нашли применение два вида датчиков давления масла:

  • Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе.
  • Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов.

В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

Как работают датчики давления масла

В зависимости от того, какой датчик давления масла используется в автомобиле, различаются принципы их работы.

Принцип работы электронного датчика давления масла

Электронный датчик давления масла устроен намного проще, чем механический, и его выход из строя менее вероятен. Задача датчика – передать на приборную панель водителя информацию о том, что давление перестало поступать. Состоит такой датчик из следующих элементов: корпус, мембрана, контакты и толкатель. Датчик включен в электрическую цепь, в которой также находится индикатор аварийного давления.

В нерабочем состоянии двигателя мембрана выпрямлена, толкатель задвинут и контакты замкнуты. Если в этот момент запитать датчик, индикатор аварийного давления загорится. Именно поэтому при пуске двигателя лампочка горит в самом начале. Когда запускается мотор, возникает давление масла, которое воздействует на мембрану, а она взаимодействует с толкателем, размыкающим контакты. Если давление пропадет, контакты вновь замкнутся, и у водителя на приборной панели загорится аварийный индикатор. Также индикатор может гореть при выходе датчика из строя.

Принцип работы механического датчика давления масла

Механический датчик давления масла устроен сложнее, и он включает в себя следующие ключевые компоненты: корпус, мембрану, толкатель, ползунок и нихромовую обмотку. Кроме того, в конструкции датчика присутствует несколько маленьких элементов,  при неисправности которых он будет показывать неправильные данные или вовсе перестанет работать.

Принцип действия механического датчика в том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка на пластине с нихромовой обмоткой. Когда масло под давлением воздействует на мембрану, она приводит в движение толкатель. От него давление передается на механизм изменения сопротивления, и информация о давлении поступает на стрелочный индикатор на панели приборов.

Как проверить электронный датчик давления масла

Чтобы проверить электронный датчик давления потребуется мультиметр и насос (желательно с манометром). Перед началом проверки необходимо снять датчик с автомобиля и перевести мультиметр в режим диагностики цепи «на обрыв». Соедините датчик с насосом и подключите к нему мультиметр. Лучше использовать насос с манометром, чтобы не подать лишнее давление, от которого электронный прибор выйдет из строя.

Объединив насос, манометр и мультиметр, убедитесь, что на шкале стрелка находится в нуле. Далее подайте минимальное давление от насоса, в результате чего на рабочем датчике мембрана должна согнуться, сдвинуть толкатель и цепь разомкнется, что приведет к отклонению стрелки прибора в сторону бесконечности. Также рекомендуется подать давление, приближенное к максимальному, и убедиться в работоспособности датчика в подобном режиме.

Как проверить механический датчик давления масла

Принцип проверки механического датчика давления масла практически не отличается от диагностики электронного варианта. Для проведения процедуры потребуется насос c манометром и небольшой резиновый шланг. При проверке датчик необходимо снять вместе со стрелочным указателем. Насос подключается к датчику при помощи резинового шланга, при этом соединение должно быть герметичным. Когда все будет соединено, необходимо начать подавать различное давление, контролируя его по манометру. В момент подачи определенного давления, его значение записывается и также фиксируется сопротивление. Когда несколько значений будут сняты, можно сравнивать полученные данные с таблицей идеальных значений, которая разнится от автомобиля к автомобилю, и ее можно узнать из технической документации к машине или в интернете.

Загрузка...

okeydrive.ru

Датчик давления масла: виды,устройство,назначение,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ



Работа двигателя автомобиля невозможна без масляной системы. Она необходима для подачи масла к трущимся деталям мотора, что позволяет снизить их износ, а также охладить для предотвращения перегрева. Каждый водитель знает, что необходимо следить за уровнем и качеством масла в двигателе, но некоторые забывают о еще одном немаловажном показателе работы масляной системы – давлении.
Система механизмов в масляной системе поддерживает его давление в процессе работы мотора. За счет этого смазочные вещества добираются до всех важных элементов двигателя, воздействуя на них необходимым образом.

Проверить уровень масла в моторе можно при помощи щупа, а для контроля давления используются специальные датчики. При их выходе из строя водитель перестанет понимать, создается ли достаточное давление в масляной системе, и смазываются ли необходимым образом детали мотора. Это может привести к серьезным проблемам, вплоть до выхода из строя двигателя, поэтому важно в кратчайшие сроки заменить датчики давления, если они оказались неисправны.

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Принцип работы

Аварийный автоприбор, как у машин Форд Фокус и Транзит, Нексия или Опель Корса, работает при помощи мембранного механизма. Внутри датчика есть специальная мембрана, которая реагирует на самые незначительные изменения в уровне масла. Когда двигатель только включается, в системе нет давления масла, и контактные клеммы извещателя находятся в замкнутом состоянии. На приборной панели загорается лампа, сообщая об исправности системы и её готовности к работе. Когда двигатель заводится и нагревается, давление масла возрастает, жидкость воздействует на мембрану, а она выключает лампу.



Фото – принцип работы датчика давления масла

Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Если во время работы авто, сигнализатор на панели приборов горит, это говорит о том, что давление очень мало.

Контрольный датчик устроен немного по-другому. Он оснащен ползунком, который соединен с пластиной при помощи специальной нити. К ползунку подведен провод, который подключен к мембране контроля давления масла. Как только уровень масла падает или поднимается, мембрана изменяет свое положение и при помощи механизма двигается стрелка на стрелочном мониторе. Этот прибор используется для контроля падения уровня в настоящий момент, часто он не оснащен сигнальной лампой.



ВИДЫ ДАТЧИКОВ ДАВЛЕНИЯ МАСЛА

В автомобильной индустрии нашли применение два вида датчиков давления масла: Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе. Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов. В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

НЕИСПРАВНОСТИ

  • Остаточная деформация биметаллических пластин, что впоследствии приводит к неверным показаниям.
  • Выход из строя нагревательного элемента биметаллической пластины.
  • Появление паразитного сопротивления (окислы, надрывы проводов), влияющего на точность показаний резистивных устройств.
  • Засорение канала подвода масла.
  • Повреждение мембраны.
  • Износ резистивного слоя.
  • Неисправность реле датчика аварийного давления масла. Реле устанавливается на некоторых автомобилях и предназначено для включения зуммера при недостаточном давлении масла на определенных оборотах двигателя (к примеру, зуммер может срабатывать, только когда обороты поднимутся выше 1600).

ПРОВЕРКА ВЕРНОСТИ ПОКАЗАНИЙ

Единственный способ убедится в работоспособности устройства – подключить вместо него механический измеритель.

При желании можно установить дополнительное устройство, использовав для крепления переходник с отверстиями под два датчика. Так вы сможете проверить, при каком давлении загорается сигнальная лампочка либо срабатывает зуммер.

Добиться точности показаний измерителей резистивного типа от отечественных производителей часто неоправданно сложно. Но обязательно нужно следить за исправностью датчика критического давления, зажигающего лампу на приборной панели, так как в экстренной ситуации это может спасти ваш двигатель от гибели.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес). На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Таблица: где находятся датчики давления масла на популярных моделях авто

ПОХОЖИЕ СТАТЬИ:

seite1.ru

где расположен, для чего нужен, как поменять » АвтоНоватор

В устройстве транспортного средства главнейшую роль играет двигатель. Романтичные водители называют его «сердцем машины». Но у силового агрегата есть одно слабое место — это система смазки трущихся деталей. В качестве единственного контрольного органа этой системы выступает датчик давления масла (ДДМ), который может преподнести водителю немало сюрпризов.

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

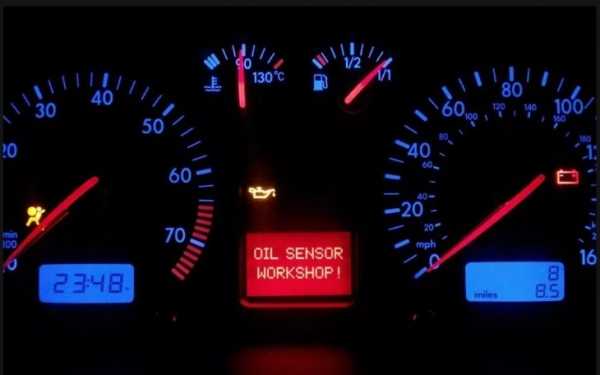

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Виды ДДМ и принцип их работы в современных автомобилях

Современная автомобильная индустрия использует два вида таких датчиков. Каждый из видов работает с определёнными типами двигателей и говорить о том, какой датчик лучше/хуже не приемлемо.

Механический датчик

Устройство максимально точно определяет давление масла в системе и передаёт показатели на шкалу в приборной панели.

Механическое устройство имеет усложнённую конструкцию: чашка корпуса, мембрана, толкатель, ползунок и обмотку нихромовой проволокой. Из-за использования множества компонентов механические датчики имеют высокую стоимость.

Выполнение работы такого устройства заключается в следующем: ползунок, который расположен на платформе с нихромовой обмоткой, принимая силу давления масла, поднимается или опускается. Каждое его движение передаётся на стрелочный указатель в салоне машины, благодаря чему водитель всегда будет точно информирован о том, какое давление смазочной жидкости в двигателе. Ползунок же получает данные от воздействия масла на мембрану датчика.

Имеет крупные габариты и сложную внутреннюю конструкцию

Электронный датчик

Датчик этого вида более прост, однако он не может передавать все изменения в системе смазки водителю. Как правило, электронный тип устройства показывает только два основных значения: нормальное давление и критическое.

Таким образом, его единственная цель — передать водителю информацию о том, что давление в системе равно нулю. Для этого в его конструкции используются только чашка корпуса, мембрана, толкатель и система контактов с лампочкой давления масла в салоне машины.

Соответственно, если давления пропадает, мембрана выпрямляется, так как ничто на неё не давит. Толкатель сразу же задвигается внутрь корпуса, контакты замыкаются — аварийный сигнал подаётся в салон.

На некоторых моделях транспортных средств устанавливается сразу два вида датчиков. Это расширяет возможности водителя постоянно контролировать систему смазки двигателя.В случае выхода из строя одного устройства, можно ориентироваться на показания второго.

Конструктивно более простое устройство

Местоположение устройства в разных видах авто

В зависимости от марки и модели автомобиля может меняться и месторасположение датчика. Каждый автопроизводитель по-своему подходит к комбинированию механизмов подкапотного пространства.

Чаще всего ДДМ находится в непосредственной близости от головки блока цилиндров и масляного фильтра. В некоторых случаях, чтобы добраться до устройства, потребуется просто открыть капот и пробраться к датчику без демонтажа других элементов. В других ситуациях снять датчик позволяется только снизу, через колёсную базу.

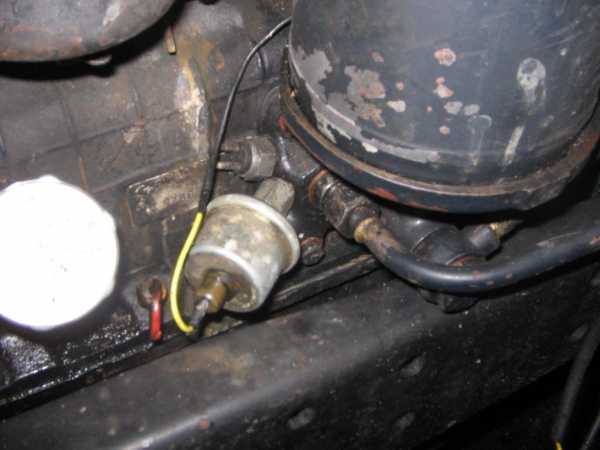

Обычное расположение — у двигателя

Таблица: где находятся датчики давления масла на популярных моделях авто

Причины и признаки неисправности

Водитель любого транспортного средства должен знать, что чаще всего неисправности в системе смазки не представляют особых сложностей в их устранении. Однако могут возникнуть и такие поломки, которые потребуют вмешательства специалиста СТО и узкопрофильного оборудования.

Признаками неисправностей в датчике давления масла могут служить:

  • потеря мощности автомобилем при разгоне;

  • нестабильность срабатывания замка зажигания;

  • резкие толчки при езде на малых оборотах;

  • невозможность завести машину.

К причинам, по которым ДДМ выходит из строя, можно отнести:

  • выработанный ресурс устройства;

  • деформация мембраны;

  • короткое замыкание в проводке;

  • выход из строя реле датчика.

Поэтому требуется максимально внимательно относиться к такому устройству, как ДДМ, так как от его работоспособности зависит состояние двигателя. Если датчик начинает «врать» и «путаться в показаниях», трущиеся детали силового агрегата очень быстро износятся, что в конечном итоге приведёт к заклиниванию двигателя.

Как подключить выносной

В некоторых случаях бдительные и опытные автолюбители подключают выносной датчик давления масла на свой автомобиль. Это та мера, которая обеспечит надёжный контроль над системой смазки двигателя. С одной стороны, функции датчика будут обеспечиваться в штатном порядке, а с другой — можно будет в любой момент посмотреть на силу давления в системе.

Порядок подключения выносного прибора:

  1. Открыть капот.

  2. Установить на место датчика давления масла тройник (переходник).

  3. К разъёмам переходника подключаются сам датчик и сигнальное устройство.

  4. Провод от прибора протягивается в салон.

  5. По цвету проводков производится подключение к панели приборов.

Таким образом, без особенных сложностей можно установить и подключить дополнительный прибор по контролю давления масла.

Благодаря чёткой шкале делений водитель всегда будет знать точное давление в системе

Как заменить

Замена ДДМ в случае его поломки — это необходимая операция. Без этого прибора дальнейшая эксплуатация автомобиля невозможна или небезопасна. К тому же практически любой водитель сможет поменять датчик самостоятельно.

Рекомендуется работать в перчатках, чтобы не испачкать и не поранить руки

Порядок замены во многом будет зависеть от места положения устройства. Однако, в целом основные этапы процедуры проходят согласно установленным правилам:

  1. Открыть капот, дождаться, пока мотор остынет.

  2. Найти ДДМ и обеспечить удобный подход к нему.

  3. Снять с устройства контактный проводок.

  4. Гаечным ключом выкрутить датчик из посадочного гнезда.

  5. Вместе с датчиком потребуется снять и колечко из алюминия, которое выполняло роль уплотнителя. При замене датчика потребуется поменять и кольцо.

  6. Новый датчик вкручивается с новым уплотнителем в освободившееся гнездо.

  7. На резьбу устройства в некоторых случаях (замена ДДМ на отечественных автомобилях) наносится герметик.

  8. На контакты устройства подключить провод.

  9. Протестировать новый датчик давления масла: завести мотор, убедиться, что значок в виде маслёнки не горит.

Потребуется надёжно закрутить новый датчик, а после — проверить соединение на течь

Видео: замена ДДМ своими руками

Таким образом, даже будучи неопытным водителем, можно провести как проверку, так и замену датчика давления масла на любой машине. Главное — не бояться сложностей и действовать осторожно, чтобы не повредить смежные с датчиком устройства, шланги и провода.

carnovato.ru

виды, принцип работы. Как проверить датчик давления масла и типичные поломки.

Для начала вспомним теорию. Датчик давления масла – прибор, контролирующий давление этой технической жидкости, служащей для смазки и охлаждения компонентов мотора автомобиля. Без него невозможна правильная работа силовой установки и автомобиля в целом.

В нашем обзоре расскажем о видах, принципе работы датчика давления масла. Также подскажем, как проверить это устройство, перечислим типичные неисправности.

Какую роль играет датчик давления в масле в автомобиле?

Моторное масло необходимо для смазки деталей силовой установки авто, которые взаимодействуют между собой во время работы. Оно предотвращает сухое трение, приводящее к быстрому выходу из строя составных моторного отсека, покрывает компоненты защитной маслянистой плёнкой. Такое покрытие одновременно оберегает детали от коррозийных образований. Плёнка также препятствует пагубному влиянию химических агрессивных веществ, образовавшихся во время работы мотора.

За уровнем этой технической жидкости в двигателе следит щуп. Он определяет нужное количество залитого масла, расскажет автолюбителю об его утечке. Информацию о правильной работе системы подскажет водителю ДДМ в автомобиле.

Моторное масло подаётся в контур под определённым давлением. Недостаточный напор приводит к уменьшению его подачи в места трения деталей, быстрому износу. В этом случае также затруднено вымывание элементов отработки из каналов, что также негативно действует на компоненты узла, сокращает срок их эксплуатации.

При низком давлении прекращается доступ смазывающей жидкости в некоторые механизмы, например, к распределительному валу, расположенному в головке блока цилиндров (ГБЦ). Это чревато быстрым выходом из строя двигателя, проведением дорогостоящего ремонта.

Избыточное давление также негативно влияет на систему. Напора масла не выдерживают прокладки, уплотнители и другие резиновые изделия.

Для лучшего контроля за работой в некоторых моделях современных транспортных средств устанавливаются два датчика, которые реагируют на повышенное и заниженное давление.

ДДМ для контроля за верхним показателем фиксирует превышение требуемого значения: на панели загорается соответствующий индикатор. Каждая модель автомобиля имеет свой параметр. В большинстве случаев он равняется 1,8 атм.

Виды ДДМ

Все подобные устройства классифицируются на два типа: аварийные и измерительные.

Аварийные датчики сигнализируют водителю об отсутствии давления масла в контуре. В этом случае на панели приборов автомобиля загорается индикатор.

Измерительные датчики – технически более сложные изделия. Они информируют автолюбителя о параметрах давления, измеряются:

  • в Паскалях;
  • барах;
  • Ньютонах/м2;
  • атмосферах;
  • килограмм/силе.

Единица измерения зависит от страны производителя транспортного средства.

ДДМ различаются по принципу работы. Эволюционный процесс устройства не отличается многообразием. Датчики появились на заре автомобилестроения практически одновременно с моторами. Вначале они представляли собой небольшую стеклянную колбу, размещённую в салоне. Она была вмонтирована в систему смазки силовой установки. Импульсивное движение смазочного материала внутри неё указывало шофёру, что давление функционирует нормально.

На смену этому виду пришли механические датчики. Их работа схожа по принципу действия с манометром. Изменение давления в системе приводит в движение механизм, который оснащён стрелочным индикатором. Такие устройства уже потеряли популярность, они встречаются на моделях прошлого столетия.

В настоящее время на большинстве современных моделях стоят электронные датчики, которые по своему назначению могут быть аварийными и измерительными.

Как работает датчик давления масла?

Принцип работы ДДМ – преобразование одного вида энергии в другую. Информация доводится до водителя исходя из конструкции устройства – механическим путём при помощи стрелочного прибора или за счёт работы электронного индикатора.

Расскажем, как функционирует каждый из видов.

Принцип работы электронного датчика

Подобное устройство аварийного типа не отличается особой сложностью.

Оно состоит из:

  • мембраны;
  • толкателя;
  • электрических контактов;
  • корпуса;
  • индикатора, расположенного на панели приборов.

Когда двигатель не запущен, мембрана находится в состоянии покоя. После его включения срабатывает толкатель, который в свою очередь приходит в движение от смещения мембраны. Он размыкает контакт электроцепи, подавая тем самым информацию на индикатор о давлении масла. Лампочка затухает примерно через 10 секунд после запуска мотора, она сигнализирует, что система вошла в рабочий режим.

Питание на устройство подаётся от бортовой сети автомобиля.

Более сложной является схема электронного ДДМ измерительного типа. К её работе подключены резистор, работающий в паре с мембраной, преобразователь, транслирующий полученную информацию в электронный блок управления. В зависимости от давления в контуре, резистор, в роли которого выступает реостат, изменяет при помощи бегунка сопротивление. Полученная информация об этих переменах передаётся на табло.

Помимо этого варианта существует ещё два вида электронных датчиков масла, работающих с помощью биметаллического преобразователя или полупроводникового пьезокристалла.

Как работает механический ДДМ?

Принцип работы механического датчика давления масла в моторном отсеке схож с измерительным типом электронного устройства.

Его конструкция состоит из:

  • металлической мембраны;
  • толкателя;
  • нихромовой обмотки;
  • ползунка;
  • корпуса.

В зависимости от давления меняет свое положение мембрана. Эти изменения передаются на толкатель (шток) и на стрелочный индикатор, установленный на торпедо авто.

Место установки

Определённого места расположения этой детали нет. Датчик давления масла в двигателе устанавливается согласно особенностям его конструкции в конкретном автомобиле.

ДДМ аварийного типа обычно стоят на головке блока цилиндров. Измерительное устройство ставят в районе масляного насоса или фильтра, в картере автомобиля. В систему он монтируется при помощи патрубка высокого давления.

Существуют также схемы с двумя датчиками. В этом случае первый устанавливается перед насосом, второй – после него. Чтобы не тратить время на его поиски, можно просто взять и прочитать сервисную книжку. Там такая информация отображается производителями.

Хочется предупредить: часто для проверки или замены ДДМ приходится снимать колесо автомобиля. Идеальный вариант – обратиться для этого в автосервис. Там есть подъёмники, «ямы» для осмотра.

Визуально устройство выглядит следующим образом: оно ввинчено в ГБЦ, к его «хвосту» присоединён единственный проводок.

Приведём таблицу, в которой указано месторасположение датчика давления масла в некоторых популярных марках авто.

Марка и модель автомобиля

Место нахождения

Способ обнаружения

ВАЗ-2108, 2109, 2110, 2111

(восьмиклапанные моторы)

Правая часть двигателя, гнездо в ГБЦ, около ремня. Имеет один провод. Под капотом, сверху.

«Лада Калина»

Правая задняя часть мотора, в специальном гнезде, расположенном в ГБЦ. Есть один провод подключения. Доступ сверху. Нужно снять пластиковую крышку на головке блока

ВАЗ-2110, 2111

(шестнадцатиклапанные двигатели)

Блок распределительного вала, задняя часть мотора. Подключён один провод. С верхней стороны.

Mitsubishi Lancer

Правая часть силовой установки, рядом стоит фильтр смазки. Подключение – один провод. Снизу авто, из «ямы», с подъёмника.

Volkswagen Golf, Jetta

Один ДДМ расположен с торца ГБЦ. Другой, определяющий недостаточное давление в контуре, стоит рядом с масляным фильтром, в правой части авто. Доступ к одному датчику сверху, другому – снизу.

Nissan X-Trail

Нижняя часть двигателя, по соседству с насосом ГУРа. Снизу. Необходимо снять защитный кожух для ремней.

Возникают ситуации, когда требуется проверить работоспособность этого устройства. В этом случае проводится диагностика контроллера.

Вместе с тем, неплохо перед проверкой измерить давление в системе с помощью манометра. Для этого необходимо открутить датчик и на его место поставить измерительный прибор. Параметры работы проверяются при различных оборотах силового агрегата. Требуемое значение можно узнать в разделе сервисной книжки. Если оно соответствует указанному показателю, а до шкалы прибора ДДМ они не доходят – значит, виноват датчик.

Как проверить электронный датчик давления масла?

Для проверки ДДМ электронного вида потребуются: насос с манометром и мультиметр. Перед испытанием нужно очистить контакты датчика от окисления, налётов грязи, иначе работа не даст результата. Отверстие, в котором располагается деталь, требуется на время исследования заткнуть чистой ветошью. Таким образом можно исключить попадания в систему посторонних предметов, сора, исключить масляные подтёки.

Проверка происходит в следующем порядке:

  1. Нужно демонтировать датчик с авто.
  2. Установить измерительный прибор в режим «диагностика цепи» для определения её разрыва. Один из проводов тестера следует подсоединить к центральному контакту измерителя, второй – «посадить» на массу. Это может быть болт корпуса, не испачканный в краске или технической жидкости, часть силового агрегата.
  3. Произвести соединение насоса с датчиком. От герметичности соединения деталей зависит точность проводимых замеров.
  4. При помощи насоса подать минимальное давление (около 1 атм.), приводящее в работу устройство. Шкала тестера в этом случае показывает, что цепь замкнута. Если такого не произошло, мембрана датчика не сработала, следует повторить попытку. При повторении отрицательного результата провести замену ДДМ.

Убедившись в работоспособности произвести демонтаж временной конструкции, и установить изделие обратно в ГБЦ.

Возможен и другой вариант проверки: имитация рабочей ситуации. В данном случае вместо мультиметра используется индикатор. В качестве источника питания следует использовать автомобильный аккумулятор, для подачи давления потребуется компрессор или насос с манометром.

Проверяем механический датчик давления масла в автомобиле

Принцип определения годности этой детали напоминает предыдущий вариант, но работа займёт чуть больше времени. Для определения исправности потребуется также насос, манометр, небольшой резиновый шланг с диаметром отверстий подходящих под датчик.

Приведём пример поэтапной проверки:

  1. Один конец шланга присоединяется к ДДМ, второй – к насосу.
  2. Нагнетается при помощи насоса разное давление. Процесс начинается с подачи минимального значения. После этого его можно увеличивать вплоть до максимального. Параметры указаны в сервисной книжке на автомобиль. Нельзя нагнетать давление выше допустимого для этой детали: можно повредить мембрану.
  3. В результате работы насоса мембрана сдвигается на разные величины. На шкале соответственно меняются показания.

Если стрелка остаётся без движения, значит, датчик вышел из строя и требует замены.

Выносной ДДМ

Для визуального наблюдения за давлением в системе смазки и охлаждения двигателя нужно вывести выносной датчик на торпедо.

Контрольный прибор устанавливается следующим образом:

  • отключается аккумулятор автомобиля;
  • контроллер давления заменяется переходником;
  • к установленному тройнику присоединяется датчик;
  • провод от индикатора присоединяется к бортовой сети.

Наиболее популярный вариант размещения выносного устройства – левый край панели приборов.

Возможные неисправности в работе ДДМ

Узнать о том, что датчик не работает несложно. Это сможет определить даже начинающий автолюбитель.

Определить неисправность контроллера давления масла и системы в целом можно по следующим факторам:

  1. Затруднён запуск двигателя.
  2. При включении мотора в работу высвечивается и мигает индикация: Check Engine и значок маслёнки. Они гаснут после начала работы силового агрегата. Аналогичная ситуация возникает при работе на холостом ходу.
  3. Двигатель не набирает обороты, теряет мощность. Автомобиль дёргается во время движения, затруднён разгон.

Датчик выходит из строя по таким причинам:

  • дефект масляного насоса;
  • засорение контроллера отработанным материалом;
  • низкий уровень масла в системе;
  • загрязнение масляного фильтра;
  • повреждение мембраны;
  • замыкание в электропроводке схемы ДДМ;
  • естественный износ реостата.

Следует помнить, что для обслуживания двигателя автомобиля следует использовать высококачественное масло от надёжных производителей. В противном случае придётся восстанавливать сам силовой агрегат, компоненты узла, в том числе, датчик давления.

Замена контроллера давления

Обнаружив неисправность необходимо незамедлительно приступить к замене дефектной детали. Это позволит избежать дорогостоящего ремонта двигателя и прочих деталей системы.

Ремонт можно проводить самостоятельно при наличии определённых навыков и нужных инструментов. Если возникают сомнения в своих силах, то лучше обратиться к специалистам автосервиса.

Расскажем, как производится замена своими руками. Для работы потребуется новый ДДМ, подходящие гаечные ключи, чистая ветошь и верный помощник водителя аэрозоль WD-40.

Для облегчения процесса монтажа следует припасти небольшое количество моторного масла.

  1. Нужно обесточить автомобиль, отсоединив батарею.
  2. Отключить провода питания и управления от устройства.
  3. Открутить крепёж, снять зажим.
  4. Использовать WD-40 в случае прикипания ДДМ к головке блока цилиндров.
  5. Открутить датчик.
  6. Перед установкой новой детали смазать резьбу моторным маслом.
  7. Ввинчивание производится вначале вручную, затем изделие затягивается ключом. Следует рассчитывать свои силы при закрутке: иначе можно сорвать резьбу и усложнить ремонт.
  8. Запустить мотор, проверить работоспособность системы – индикатор давления масла на панели приборов должен потухнуть.

После окончания работы проверить район установки ДДМ на предмет обнаружения утечки. Масляные пятна, течь говорят о том, что деталь была плохо закручена в гнездо или уплотнительное кольцо находится в плохом состоянии.

Резюме

Владельцу автомобиля следует внимательно относиться к работе этого важного устройства. Это поможет избежать значительных расходов на ремонт силового агрегата. По этой причине, некоторые автолюбители устанавливают через переходник дополнительный датчик. Например, к электронному изделию добавляют механический. Подобные меры позволяют лучше контролировать давление моторного масла в автомобиле.

Не пропусти самое интересное!
Подписывайтесь на нас в Вконтакте!

shosse.ru

как работает, где находится, неисправности

Буквально недавно пришлось столкнуться с проблемами с датчиком масла. Периодически на приборной панели стала загораться лампочка «масленка». Почему не понятно, заехал в несколько сервисов, начали рассказывать что-то невразумительное, после чего решил всё-таки самостоятельно со всем разобраться. Теперь хочу поделиться с другими автомобилистами, потому как проблема частая, судя из форумов. Поэтому предварительно давайте расскажу, что собой представляет датчик давления масла, зачем он нужен, да и где собственно размещается (честно сказать, сам долго искал). Ну, и, конечно же, перечислю основные причины и признаки неисправностей, с которыми можно столкнуться.

На фото: справа датчик давления масла, слева указатель давления. Фото — drive2.ru

Для чего нужен датчик давления масла? Что это?

Если не вдаваться в серьезные умозаключения, а по-простому — это один из основных компонентов масляной (смазочной) системы двигателя. Деталь в первую очередь отвечает за контроль масла, то есть проверяет давление и в случае, каких-либо проблем сразу же оповещает водителя. Это может быть соответствующая лампочка, как я её называю лодка с термометром или же сообщение на бортовом компьютере, если машина навороченная.

Принцип работы датчика масла

Принцип работы довольно простой, сможет разобраться даже новичок. Смотрите в чём дело, в большей части датчиков, работа основывается на возможности преобразования одного типа энергии в другой. Чтобы преобразовать механическое воздействие, в корпусе датчика монтируется преобразователь механических воздействий в электронный сигнал. Механическое воздействие передается на мембрану, в современных машинах её делают из металла и помещают на неё резисторы, которые меняют сопротивление в ответ на возникающую деформацию. Потом уже преобразователь передает электрический сигнал по проводке.

Устройство датчика ДДМ

На старых машинах устройство и сама работа датчика несколько отличалась, но сам принцип сохранялся. Понятно дело, ни о каких электрических преобразователях речь и быть не могло. Поэтому конструкция была простая. Итак, аналогично, показания датчика формировались от воздействия на мембрану. Деформируясь, мембрана давила на шток, который отвечал за сжимание жидкости в специальной герметичной трубке. На другом конце трубки, имелся второй шток, на который давила жидкость из трубки и тот соответственно поднимал или опускал стрелку. Прибор со стрелкой называется дифманометром, его называли просто манометром. Соответственно, стрелка пошла вверх, возрастает давление, вниз, давление падает.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес).

На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика

Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Месторасположение датчика давления масла Газель

Причины неисправности датчика давления масла

Как таковых причин достаточно, хоть узел и важный при формировании нужных параметров работы ДВС, но расположен как-то отдалённо и не связан с остальными системами. Итак:

• Первая и самая банальная причина — это недостаточный уровень масла. У некоторых невнимательных автомобилистов, может наблюдаться масляное голодание, когда проехав тысячи километров, никто не заглядывает под капот, не интересуясь, что да как там. Решение проблемы проще, чем, кажется, достаточно долить масла и всё, лампочка перестанет гореть. Кстати, на всякий случай, проверьте, нет ли подтеков масла под мотором, всякое может быть, лучше сразу исключить механические повреждения картера или блока.

Лампочка давление масла

• Накрылся масляный насос. Покупаем новый и забываем о проблеме.

Масляный насос

• Забился сам датчик. Не редко причина в банальном засоре датчика, поэтому попробуйте его для начала почистить, может ещё послужит. Кстати, у меня как раз засор и стал причиной того, что начала гореть лампочка. Почистил и все отлично, никаких проблем. Видно масло плохое использовал, поэтому не забывайте, что от масла тоже многое зависит.

ДДМ Toyota Ist

• Засор масляного фильтра. Понятно, что циркуляция масла в ДВС проходит через фильтр. Теперь представьте, сеточка забилась, как через неё пройдет масло, а ни как. Эта проблема китайских поддельных фильтров, старайтесь покупать оригинальные «мановские», они хоть и дороже, но с ними мороки никакой нет.

Засоренный масляный фильтр

• Повреждение мембраны датчика, из-за чего передаются неверные сведения.

• Следующая причина маловероятная, но со счетов её сбрасывать не стоит. Касается она замыканий проводов идущих от самого датчика на «приборку» или БК, окисление клемм на датчике, соединений и тому подобное. У знакомого был аналогичный случай, лапочка загорелась, он давай по сервисам ездить. Ну, а какие у нас «спецы» сидят на СТО, все прекрасно знают. Мозгов не хватило банально проводку проверить, соединения, клеммы. А оказалось, что в гараже мыши завелись и перегрызли провод, в итоге показания с датчика приходили неправильные, коротнуло там что-то.

• Сгорело реле датчика, предохранитель вследствие замыкания.

В общем, как видим, причин соберется прилично, действуйте методом исключения, если решили выявить неисправности самостоятельно. Начните с простого, выньте щуп, может там масло уже давно закончилось.

Признаки неисправности датчика давления масла

Как правило, основной признак — это горит лампочка, в остальном мало кто обращает внимание на побочные моменты. А их немало:

• Проблемы с запуском мотора. Банально масло закончилось, а мотору, особенно зимой сложно провернуть коленвал.

• Появления толчков при езде, особенно ощущается на малых оборотах.

• Теряется мощность при разгоне.

• Неправильно срабатывает замок зажигания, зачастую, если проблемы с питанием, проводкой к датчику.

Заключение

Как видим, причин довольно много, главное во время выявить истинного виновника. Проблемы с проводкой, можно сказать, да ничего страшного, но не тут-то было, не редко из-за замыканий, оголенных проводом, машины горят. Поэтому не шутите с этим. Другая ситуация, закончилось масло, мотор работает без смазки или с малым количеством, в итоге что? Правильно, быстрый износ и выход из строя поршневой группы, в заключении ремонт или покупка «контрактника».

Поэтому обращайте внимание на любые мелочи, загорелась лампочка давления масла, проверьте, избежите дорогостоящего ремонта.

Кстати, в следующей статье рассмотрим, как правильно диагностировать и выявить истинную причину.

avtoexperts.ru
