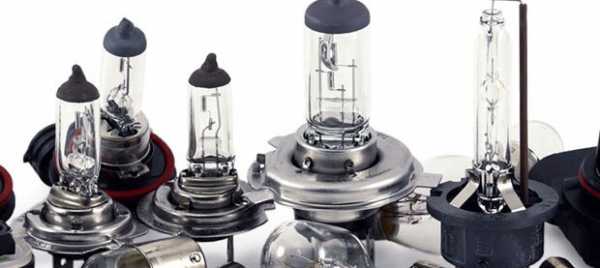

Цоколи, типы и виды автомобильных ламп

Действующим ГОСТом 8769–75 предусмотрено наличие на транспортных средствах восьми видов внешних световых приборов. Каждый из них отличается конструкцией и назначением, что вынуждает производителей устанавливать различные типы автомобильных ламп.

Чтобы помочь владельцам транспортных средств сориентироваться среди разнообразия форм и размеров лампочек для автомобилей, рассмотрим их основные виды, принципиальные отличия и варианты замены. Приведенный справочный материал будет полезен всем, кто прямо или косвенно связан с обслуживанием автотранспорта.

Маркировка

Несмотря на договорённость автопроизводителей об унификации, классификация автомобильных ламп насчитывает десятки осветительных приборов, отличающихся формой колбы и типом цоколя. В условном обозначении автомобильных ламп советского образца используют следующие буквы:

  • А – автомобильная;
  • С – софитная;
  • МН – миниатюрная;
  • КГ – кварцевая галогенная.

Полная аббревиатура автолампы также включает номинальное напряжение, мощность и номер разработки, которые следуют после буквенного кода. К сожалению, такое сокращение неинформативно, а лампочки для автомобилей с маркировкой по ГОСТ 2023-88 востребованы исключительно в старых отечественных машинах.

Актуальной и более универсальной на сегодня является другая маркировка, выполненная по единому европейскому стандарту. Она включает следующие основные буквы:

  • H – галогенная;
  • D – ксеноновая;
  • T – миниатюрная небольшой мощности с одним цоколем;
  • R – диаметр цоколя – 15 мм, колбы – 19 мм;
  • P – диаметр цоколя – 15 мм, колбы – не более 26,5 мм;
  • W – без металлического цоколя;
  • Y – дополнительный символ, указывающий на жёлтый (yellow) цвет колбы.

В конце условного обозначения добавляют строчную букву, обозначающую количество электрических контактов:

  • s (single) – 1;
  • d (duo) – 2;
  • t (tres) – 3;
  • q (quatro) – 4;
  • p (penta) – 5.

Разновидность по типу автомобильных ламп

В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.

Галогенные

Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении. Изначально символ «Н» указывал на галогенную (Halogen) лампу, а цифра – на типоразмер. Появившиеся затем ксеноновые и светодиодные лампочки для авто продолжили выпускать в стандартных корпусах. В результате изделия с разными источниками света могут быть изготовлены в одинаковом корпусе, например, H7.

Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна. В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.

Газоразрядные

Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту. Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

  1. Ксеноновые лампы с цоколёвкой типа h2-h37, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
  2. Биксеноновые лампы для авто, изготовленные по стандарту h5M, HB1M, h23M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
  3. Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.

Светодиодные

Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек. Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.

Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов. Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.

Разновидность по цоколю

В работе автомобильные лампочки подвержены сильной вибрации. В связи с этим все элементы конструкции имеют повышенную прочность, а посадочное гнездо для цоколя оснащено зажимом или пружинными контактами. Все виды цоколей автомобильных ламп абсолютно не схожи с бытовыми аналогами. Поэтому, кроме указания типа автолампы, обязательно приводится маркировка по цоколю.

С защитным фланцем

О наличии фланца свидетельствует символ «P», с которого начинается код цоколя (h5-P43t). С фланцем выпускаются мощные лампы для головных фар. Например, популярные модели, устанавливаемые в фары ближнего, дальнего света и ПТФ с цоколями h4,h5, H7, HB3, HB4. Также сюда входят менее востребованные – h2, h22, R2 и многие другие.

Софитные

Данный тип цоколя обозначается как «SV». Автолампа имеет цилиндрическую форму длиною 30-40 мм с двумя цоколями по краям. Такая конструкция позволяет сэкономить внутреннее пространство и минимизировать размер плафона. Наибольшее применение они нашли в освещении салона, где светильники встраивают в обивку. Также софитные источники света используют в подсветке регистрационного знака и стоп-сигналов (например, C5W-SV8.5-8).

Штифтовые

Эти лампы имеют гладкий цилиндрический цоколь с двумя симметрично «BA» или асимметрично «BAY» «BAZ» расположенными штифтами для жесткой фиксации. Смещение штифтов необходимо для того, чтобы исключить возможность установки лампочки другого типа, например, белой вместо жёлтой. Надпись: «PY21W-BAY15s» означает, что данная лампа с желтой колбой, имеет цоколь штифтового типа диаметром 15 мм с одним контактом, мощностью 21 Вт.

Со стеклянным цоколем

Кодировка полностью стеклянных световых приборов начинается с буквы «W», за которой следует размер цокольной части в миллиметрах (W21W-W3x16d). Они очень практичны, и востребованы во многих автомобильных фонарях: указатели поворота, габариты, приборная панель и пр.

Новые виды цоколей

Разъёмные соединения нового формата разрабатываются, как правило, для светодиодных ламп. Их появление объясняется попыткой продвижения светодиодной продукции, а также является своеобразной защитой драйвера от монтажа осветительных приборов другого типа.

Надеемся, данная статья поможет с выбором автомобильных ламп и упростит задачу покупки через интернет-магазины, где необходимо указывать точную маркировку товара. При покупке лампочки в местном магазине желательно взять с собой перегоревшую лампу, чтобы убедиться в их идентичности не только с помощью кода, но и визуально.

Читайте так же

ledjournal.info

Что означает маркировка автомобильных ламп

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

С точки зрения автомобилиста – любителя автомобильные лампы можно разделить на три вида:

  • лампы впереди автомобиля;
  • лампы сзади автомобиля;
  • лампы в салоне автомобиля.

Подробнее о каждом виде

Каждый вид ламп имеет свой ресурс, и время от времени требует замены. Для этого нужно снять перегоревшую лампу, зайти с ней в магазин, где помогут подобрать аналогичную лампу. При выборе лампы в интернет магазине помощь сама не придёт. Для корректного выбора необходимо изучить тип перегоревшей лампы, и вид цоколя. Вся эта информация указывается на цоколе лампы. Лампы впереди автомобиля применяются в:

  1. фарах дальнего или ближнего света;
  2. противотуманных фарах;
  3. указателях поворотов;
  4. габаритных огнях.

В зависимости от производителя автомобиля в передних фарах используются лампы: h2, h4, h5, H7, h21, H9, D2S, D1S, D2R, D1R, HB3, HB4. Расшифровка:

  • H – Галогеновая лампа
  • D – ксенонавая лампа
  • S- для линзованной фары
  • R–для рефлекторной фары
  • HB – обозначение галогеновых ламп по американским стандартам
  • Цифра – типоразмер лампы.

Для противотуманных фар применяются лампы: HB3, HB4, h2, h4, H7, H8, h21. Расшифровка

  • H- Галогеновая лампа
  • HB – обозначение галогеновых ламп по американским стандартам
  • Цифра – типоразмер лампы.

Для габаритных огней применяются лампы: W3W, W5W, T4W, R5W, H6W. Расшифровка:

  • W перед цифрой – у лампы стеклянный цоколь
  • T перед цифрой – миниатюрная цокольная лампа (обычно светодиодная)
  • R пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2см
  • H перед цифрой – галогеновая лампа
  • Сочетание цифры и буквы W – мощность лампы в ваттах

Для указателей поворота применяются лампы: W21W, P21W, PY21W, h31W, W5W, WY5W, W16W. Расшифровка:

  • W перед цифрой – у лампы стеклянный цоколь
  • P пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2,5 см
  • Y перед цифрой – оранжевый цвет лампы
  • H перед цифрой – галогеновая лампа
  • Сочетание цифр и буквы W после цифр– мощность лампы в ваттах

Лампы задних фар автомобиля имеют аналогичную расшифровку, за исключением ламп задних противотуманных фонарей. Как правило в них устанавливаются лампы мощностью 21 ватт с исполнением цоколя W или P. Лампы мощностью 5 ватт с цоколем W, T, R, C применяются для освещения салона автомобиля. С- означает, что стеклянная колба находится между двумя цоколями.

Пример: надпись на цоколе лампы, установленной в передней фаре “SVS h5 12V 60/55W P43T 5000K” означает:

  1. Производитель SVS
  2. типоразмер h5
  3. для работы при напряжении бортовой сети 12 вольт
  4. мощностью 60 ватт на дальнем и 55 ватт на ближнем свете
  5. P43T –типоразмер цоколя
  6. 5000К – температура светового потока.

С развитием светодиодных технологий появилось большое количество светодиодных ламп, которые устанавливаются вместо штатных галогенок. Например маркировка светодиодной лампы «Philips H7 LED 11972ULWX2» означает, что фирма изготовитель – филипс, цоколь – H7. Сама лампа имеет светодиоды, а цифры 11972ULWX2 – это код самой лампы.

avtoelektrik-info.ru

Название лампочек на авто. Выбор видов автомобильных ламп и их маркировки

В современном автомобиле больше сотни лампочек. Из задачи различны, начиная от подсветки салона, панели приборов и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты, электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.

Цоколь
— конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической лампы накаливания.
Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее. В итоге количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт..
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Обозначение ламп не по цоколю

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения

Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной лампы и цоколя

Цоколи ламп классифицируются по ГОСТ 2023-88.

Типы цоколей автомобильных ламп

А
– лампа автомобильная.
АМН
– лампа автомобильная миниатюрная.
АС
– софитная лампа автомобильная.
АКГ
– кварцевая галогенная автомобильная лампа.
Т
— лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения T5 4W – лампа диаметром 5/8 дюйма, мощность 4 ватта.

R
– лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера R 5W – мощность 5 ватт.

R2
— Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P
— лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера P21W – мощность 21 ватт.

SV (С)
– софитная лампа, с расположенным с двух сторон цоколем. Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт.
Может обозначаться как С5W.
ВА
— лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY
– штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ
– штифтовая лампа со смещенным штифтом по высоте и радиусу.
W
– цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения W 2*4,6d 5W
– цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

В завистимости от количества контактов у цоколя лампы, в маркировке присутствует следующая буква:

s
— один контакт
d
— два контакта
t
— три контакта
q
— четыре контакта
p
— пять контактов

Обозначение ламп не по цоколю

Галогенные лампы обычно обозначаются буквой Н
независимо от типа цоколя. Далее следуют цифры, указывающие на тип лампы и ее цоколя. Например, галогенная лампа противотуманной фары имеет маркировку Н9145.

Обозначение ламп по цвету свечения

Различаются также лампы с различным цветом стеклянной колбы.
Если после первого символа в обозначении лампы стоит буква Y
-эта лампа имеет оранжевый цвет колбы. Обозначение для примера PY21W — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.

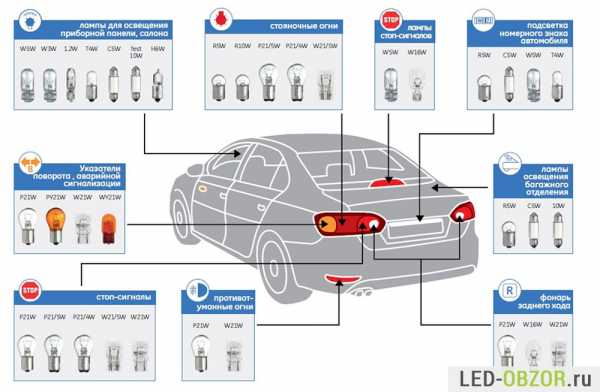

На рисунке ниже показаны различные типы ламп и их применяемость.

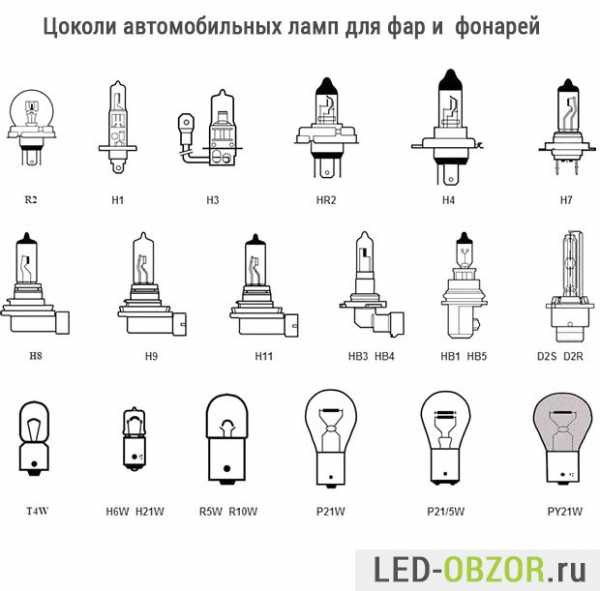

Цоколевка автомобильных ламп.

Лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h4 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h22 цоколь PZ20d
лампа h20 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15s
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2.1×9.5d
лампа W3W цоколь W2.1×9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1×9.5d
лампа H6W цоколь BAX9s
лампа h31W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2.5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8
лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1×9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q

Поскольку оптика играет важную роль в обеспечении безопасности водителя за рул

advsk.ru

Маркировка и обозначение автомобильных ламп

Обозначения автомобильных ламп

Чтобы правильно подобрать и купить автомобильную лампу, необходимо расфифровать ее обозначения и точно знать:

  • цоколь лампы
  • ее напряжение (измеряется в вольтах В, V)
  • мощность автолампы (Вт, W)

Знания только типа лампы (международного обозначения) для правильного подбора светового прибора бывает не достаточно. Например, к типу h5 12V 60/55W относится сразу две лампы:









лампа тина h5.цоколь P45t          лампа типа h5 цоколь P43t



Например,  для ламп ближнего света в ВАЗ 2110 характерны такие параметры: цокль P14,5s, напряжение -12 В, мощность — 55Вт. Тип лампы Н1.

Мощность ламп может быть стандартная, заданная изготовителем авто, (в данном случае это 55W и повышенная — 100W). Лампы поышенной мощности светят ярче, но и сгорают быстрее, дают дополнительную нагрузку на электроузлы транспортного средства. Поэтому, часто рекомендуют покупать лампы стандартной мощности, но повышеной светоотдачи.

Наши специалисты помогут сформировать заказ автоламп исходя из приоритетных для оптового покупателя параметров:

цена автоламп, срок службы, популярность моделей (наиболее «ходовые» и редко спрашиваемые виды ламп).

Наши специалисты помогут сформировать заказ автоламп исходя из приоритетных для оптового покупателя параметров:

цена автоламп, срок службы, популярность моделей (наиболее «ходовые» и редко спрашиваемые виды ламп).



Что означают цифры и буквы в обозначении  лампы. Структура маркировки автомобильной лампы:

Российская схема обозначения АХХ-Х-Х(Х), где первые 1-3 знака буквы, например: АКГ12-60+55 или А24-1, где,

  • А — автомобильная;
  • КГ — кварцевая галогенная;
  • МН — миниатюрная;
  • С — софитная;

так, АКГ —  автомобильная кварцево галогенная лампа, а АМН — автомобильная миниатюрная лампа

Буквенные коды международных обозачений:

  • H — halogen, галогенная лампа;
  • Т  —  миниатюрная цокольная лампа, цоколь выполнен совместно с колбой, диаметр 5/8 дюйма (T4W)
  • R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. (R 5W)
  • R2 — металлический цоколь, диамтер колбы 40 мм. (Фарные лампы накаливания)
  • P —  металлический цоколь 15-мм, диаметром колбы до 26,5 мм. (P21W)
  • SV (С) – софитная лампа, цоколь — с двух сторон, Как правило, применяется для подсветки салона, подсветки номерного знака. (С5W SV8,5  — диаметр цоколя 8,5 мм)
  • BА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
  • BAY – штифтовая лампа, в которой  один из штифтов смещен по высоте.
  • BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
  • W – стеклянный цоколь (W5W)
  • Y — стоящая за первым символом, означает оранжевый цвет колбы (PY21W)

далее указывается номинальное напряжение в вольтах (В, V) : 6; 12; 24;

  • номинальная мощность, Вт,W : 1; 1,2; 2; 3; 4; 5; 10; 21; 40; 50; 55; 60; 70; 100; 110 (при наличии двух нитей накала мощность указывается для каждой нити накала через дробь)
  • последняя цифра — отличительная особенность от базовой модели (1-3)

keptm.ru

Статьи » Маркировка автоламп, как правильно выбрать лампу по назначению и цоколю

Лампы головного освещения классифицируются не только по
принципу действия. Они могут иметь различную конструкцию колбы, спиралей
и цоколя, что зависит от назначения.

Рекомендуем прочитать.

Лампы головного освещения классифицируются не только по принципу действия. Они могут иметь различную конструкцию колбы, спиралей и цоколя, что зависит от назначения. Правилами ЕЭК ООН, на основании которых регламентируются требования к световым приборам машин, классифицируются лампы по таким типам: h2, h3, h4, h5, H7, HB1, HB2, HB3, HB4, D1, D2 (последней маркируются лампы газоразрядные). Лампы h2 используются в противотуманных фарах (рис.), однако их основным предназначением являются фары дальнего света в 4-ехфарной системе головного освещения (к примеру, ВАЗ 2106, BMW).

Лампы h3 обычно используются в противотуманных фарах некоторых автомобилей французского производства и в дополнительной оптике Hella, лампы h4 с т.н. проводом-хвостиком встречаются гораздо чаще – исключительно в противотуманных фарах. Применение однонитевой лампы H7 и двухнитевой h5 предусмотрено международными нормами в традиционной 2-ухфарной европейской системе освещения типа CR. Недавно появившиеся лампы H7 в основном применяются на автомобилях, которые были выпущены после 1995 года, и оборудованы фарами, имеющими свободную форму.

Лампы HB1, HB2, HB3, HB4, соответствующие американским стандартам, обычно устанавливаются на американские и некоторые японские авто. Нестандартную конструкцию цоколя можно назвать основной особенностью этих ламп. Двухнитевые фары HB1 и HB2 предназначены для американских автомобилей, однонитевые HB3 и HB4 чаще можно встретить на японских машинах. А главное отличие заключается в том, что с 1957 года в странах Европы принято асимметричное распределение света с четкой границей света и тени, а также с лучшим освещением обочины для пассажиров. Однако использование фар со светотеневой границей было разрешено только с 1997 года. Хотя делать обязательно это не заставляли. Свет «американских» фар полностью ослепляет встречных водителей, распределяясь практически симметрично. Кроме того, американцы осуществляют только вертикальную регулировку фар. Необходимо также отметить, что в США и Канаде нет единого порядка сертификации осветительных приборов.

На рисунке можно увидеть, как выглядят схемы американского (снизу) и европейского (сверху) светораспределения на измерительном мониторе, расстояние которого от фар составляет 25 метров.

Многие производители вместе с галогенными простыми выпускают всесезонные или другие лампы, имеющие улучшенные характеристики.

Лампы с увеличенным сроком службы (долговечные)

Производители рекомендуют данную продукцию профессионалам, чьи автомобили круглосуточно эксплуатируются, гарантируя тем самым их удвоенную долговечность. Срок их службы продлевается специальным составом газовой смеси-наполнителя и особой технологией изготовления нити накаливания. К тому же, комплексом технологических мер обеспечивается большой уровень вибростойкости данных источников света.

Osram, у Philips и Narva обозначаются одинаково — LongLife,































Марка

Название

Тип

Philips

HeavyDuty

h2, h3, h4, h5, H7,

LongLife (HD LL)

HB2, HB3, HB4

Osram

Longlife (L), HeavyDuty, ULTRA LIFE

h2, h4, h5, H7, HB2

Narva

LongLife (HD LL)

h2, H7, h5, HB1, HB4, HB5 , h21

С увеличенной отдачей света на 30% и 50%:

Галогенные лампы появились несколько лет назад. При потребляемой мощности 55/60 Вт, которая для своего типа является стандартной, они имеют увеличенную светоотдачу (на 30%). Стоимость галогенных ламп сегодня такая же, что и стоимость обычных. Причиной большой эффективности является увеличение температуры нити накала, а применение газовой смеси особого состава исключает ее ускоренное выгорание.

Лампы с 50%-ной прибавкой яркости, то есть с 5-10-метровым увеличением длины луча, которая заметна даже «на глаз», – это последняя новинка в данной группе. Такая лампа позволяет водителю получить возможность принять необходимые меры, заметив препятствие раньше.

Рекомендуются лампы повышенной яркости владельцам старых машин, оптика которых утратила первоначальные блеск отражателя и прозрачность стекла.











































































Лампы повышенной светоотдачи

Марка

Название

Тип

Philips

Premium (+30%),

h2, h4, h5, H7, HB3, HB4

VisionPlus (+50%)

h2, h5, H7,

X-treme Vision (+100%)

Osram

Super (+30%),

h2, h4, h5, H7

Silverstar (+50%)

h5, H7

NIGHT BREAKER plus+90%

Koito

Whitebeam III

Narva

Range Power (RP) (+30%)
Range Power 50 (RP50) (+50%)

h2, h4, h5, H7, HB3, HB4
h2, h5, H7

Piaa

Precious White

h2

MTF

Argentum (+80%) Argentum (+50%)

Н1, h5, h21, HB3, HB4

GE

MegaLight Ultra +120%

Излучающие свет с голубым оттенком (Белый спектр):

Каждый автомобилист мечтает о комфортном путешествии в темное время суток. Многие фирмы, желая в этом помочь водителям, наладили производство ламп со спектром свечения ярко выраженного белого цвета. Некоторые из них, хоть и имеют в рыночном названии слово «голубой», в действительности имеют белые лучи.

Такой свет многие люди ошибочно называют ксеноновым. Сегодня лампы «дневного» света по этой причине пользуются большой популярностью, тем более что их установка осуществляется в обычные фары, которые предназначены для галогенных ламп. В целом, источники света данной группы отличаются от обычных ламп только спектром излучения, обеспечиваемым соответствующим цветом участка стекла колбы или всей колбы.











































Марка

Название

Тип

Philips

BlueVision, Blue Vision Ultra, Cristal Vision, Diamond Vision

h2, h4, h5, H7, HB3, HB4

Osram

CoolBlue, COOL BLUE intense

h2, h4, h5, H7H8, H9, h21

Koito

Whitebeam

Narva

RangePowerBlue (RPB)

h2, h4, h5, H7, HB3, HB4

MTF

Vanadium

PIAA

White

Идеально белое освещение с голубым оттенком обеспечивается посредством голубого напыления ламп CoolBlue и BlueVision или RangePowerBlue, отсекающего выход света в желтом, красном и других спектрах из лампы. Поскольку глаза от такого освещения практически не устают, оно очень эффективно при длительных поездках ночью. К тому же, благодаря голубому оттенку сохраняется световое пятно при движении по улицам города, которые освещаются светом фонарей в спектре желтого цвета.

Лампы для тюнинга

Лампы для тюнинга «Silvervision» (называемые также «невидимыми») являются одной из последних разработок «Philips». Их колба покрыта серебристым напылением, лампочка же остается незаметной в современной фаре благодаря тому, что она сливается с отражателем по цвету. Кроме всего прочего, выпускаются лампочки для обозначения поворотов под названием «diadem», которые должны быть по определению желтыми. Как ни странно, они остаются невидимыми на фоне отражателя, имея колбу серебристого цвета. Светят же такие лампы именно желтым цветом.

Лампы с увеличенной на 50% (Philips GT 150) и на 30% (Philips GT 130) светоотдачей для тюнинга «Power2Night» можно назвать еще одной интересной разработкой компании «Philips». Эти лампочки отличаются от «VisionPlus +50%» и «Premium +30%» синим колпачком на колбе, который заменил традиционный черный, и современной красивой упаковкой.

Также заслуживают нашего внимания мультиспектровые лампы «NightGuide — 3 in 1», являющиеся своего рода уникальной разработкой компании «Philips» и объединившие в себе характеристики трех бестселлеров — «Weathervision», «BlueVision» и «VisionPlus +50%». Свет «NightGuide — 3 in 1» на дороге имеет три зоны: спереди – свет белого цвета с увеличенной на 50% светоотдачей, который позволяет освещать дорогу на 10-20 метров дальше, нежели обычный галоген; справа – зона дневного освещения с голубым оттенком, с помощью которого хорошо освещаются дорожные знаки и придорожная зона; слева – свет желтоватого оттенка, который не слепит встречных водителей.

www.avtosvet96.ru

Цоколи светодиодных ламп для авто, типы, виды, обозначение

Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках  видно количество нитей накала, установленных в колбе.

Основные типы:

  • h5 и H7 — самые распространенные;
  • H8, h20, h21 — для противотуманных фар;
  • W5W, T10, T4W — для габаритов и боковых указателей поворота;
  • P21W  — для основных сигналов поворота;
  • W21W, T20, 7440 — для фонарей заднего хода.

Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.

Для разъема 7440

Содержание

  • 1. Подробная таблица по типам и видам
  • 2. Цоколи по маркировке
  • 3.  Итоги

Подробная таблица по типам и видам

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.

Цоколи по маркировке

Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.

 Итоги

Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.

led-obzor.ru

Цоколи автомобильных ламп – список с картинками и обозначениями


Благодаря Томасу Эдисону, в мире появился первый цоколь, предназначенный для функционирования стандартного вида источника света. Исходные технологические разработки ежегодно претерпевали новые изменения, отражающиеся на работе светильного источника.


Сегодня в каталогах множества производителей можно насчитать минимум 10 основных типов разнообразных креплений. Данные элементы предназначаются не только для оснащения бытовых светильников, но и всевозможных фонарей, прожекторов и даже автомобильных светоприборов. Чтобы правильно подобрать изделие, следует рассмотреть все цоколи автомобильных ламп, список с картинками.


Краткие технические особенности


Цоколь лампы для авто – неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.



Типы цоколей в рамках одного автомобиля


Цоколи подразделяются по виду контактных приспособлений и могут быть:


  1. С лепестками

  2. Монолитными площадками

  3. Проволочными штырьками.


Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.


Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.


Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.



Маркировка по цоколю


Предназначение в краткой форме:


  1. Аппарат надежно удерживает светоприбор в патроне присоединительного типа.

  2. Является проводником электроэнергии, поступающей от источника до нитей накаливания.

  3. Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.


ВИДЕО: Основные виды цоколей



Классификация и виды


На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:


  1. АМН – сокращенное название автоламп с миниатюрными размерными параметрами.

  2. АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.

  3. АС – аббревиатура числится за софитной светотехникой;

  4. А – стандартный тип комплектации, предназначенный для автотранспорта.


Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.


Модификации оптики и патронов


На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.



Список с картинками — основные типы автомобильных ламп


Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:


  • H – символ обозначает галогеновые светоприборы;

  • W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;

  • R – галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;

  • Y – сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;

  • T — лампы на транспорт данной модификации имеют компактные размерные параметры.


Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.


Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.


Индивидуальная классификация и маркировка


Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.



Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.


Из основных разновидностей производители выпускают продукцию по следующим категориям:


  1. BA – штифтовой тип фиксирующего элемента;

  2. G – изделие в виде штыков, подходящее для большинства видов ламп, начиная от галогенных маленьких и заканчивая потолочными люминесцентными;

  3. W – изготавливают преимущественно из ударопрочного стекла. Контакты пронизываются через корпус колбы и достаются наружу. Сфера применения распространяется только на подворотники автотранспорта;

  4. BAZ – штифтовые приборы с незначительными смещениями основных составляющих в диаметре;

  5. P – применяется для оснащения светоприбора фланцевым цоколем. Комплектация внутренней части колбы предусматривает наличие линзы, которая направляет лучи на необходимую территорию;

  6. BAY – стандартный продукт штифтового класса;

  7. E – устройство обладает резьбовым элементом, который является наиболее востребованным среди владельцев авто. Изначально аппарат применялся вместе со световым источником накаливаемого вида, однако сейчас область использования охватила и энергосберегающий продукт.


Существуют и другие разновидности цоколей светодиодных ламп и галогенных:











Аббревиатура


Обозначение


F


Оснащенный одним штырем


K


Обладает кабельными соединительными составляющими


R


В комплектацию входит утопленный контакт, предусматривающий работу с высоким температурным режимом и мощностью. Зачастую выступает в качестве небольшого кварцевого, галогенового устройства


S


Главное составляющее – софитный цокольный элемент. Располагается с одной стороны корпуса


T


Телефонный — применяется для оснащения панели управления освещением


A


Цилиндрический цокольный прибор


B


Обладает рифленым вкручивающим составляющим


C


Выпускается с индивидуальными формами


Количество контактов светотехники определяется такими символами:


  • S – 1;

  • D – 2;

  • T – 3;

  • Q – 4;

  • P – 5.


Картинки с обозначениями помогут наглядно запомнить все индивидуальные особенности изделий и подобрать наиболее подходящий вариант. Перечисленные списки желательно знать каждому автовладельцу, но если нет времени и желания разбираться в модификациях устройств, можно просто сохранить изображения.



Как выглядит каждая лампа и где она применяется



Задняя оптика авто — разновидности


При подборе определенной модели следует обращать внимание как на классификации и характеристики устройства, так и на составляющие комплектации.


ВИДЕО: Какие лампы ставить в фары


www.diodgid.ru
