Гидроусилитель руля (ГУР): назначение, конструкция, принцип работы

Гидроусилитель руля (ГУР) – гениальное изобретение, благодаря которому управление автомобилем из ежедневного подвига, требующего серьезных усилий, превратилось в комфортное занятие, доступное даже хрупким нежным «феям». Как и все элементы автомобильной «начинки», усилитель руля прошел свой путь развития от примитивного механического устройства до современного электронно-управляемого помощника. Гидравлическая система оказалась настолько удачной, что до сих пор устанавливается на автомобилях.

Что такое гидроусилитель руля (ГУР) и для чего он нужен?

ГУР – это устройство, добавляющее к повороту рулевого колеса дополнительное усилие. Если вспомнить физику, для совершения определенного поворота на рулевой рейке нужно либо приложить больше физической силы, либо сделать больше оборотов рулевым колесом. Оба эти варианта не слишком удобны для водителя: управление транспортным средством превращается в довольно-таки изматывающее занятие.

Усилитель «докручивает» колёса (увеличивает усилие) в том направлении, в котором сделан поворот, и на такой угол, на который водитель повернул руль. Благодаря этому улучшается маневренность автомобиля на высокой скорости, узких участках дороги, во время парковки.

Вторая задача этого устройства – демпфировать удары, которые приходятся на рулевую рейку от неровностей дороги. Чем меньше вибраций и толчков приходится на руки водителя, тем меньше утомляемость, острее внимание на дороге, особенно в дальних поездках.

И, наконец, система ГУР позволяет сохранять траекторию движения, если одно из колес внезапно выходит из строя (прокол или взрыв шины). Да и на полностью исправных колесах легче держаться в полосе движения и чувствовать автомобиль, если система гидроусилителя работает нормально.

Устройство ГУР

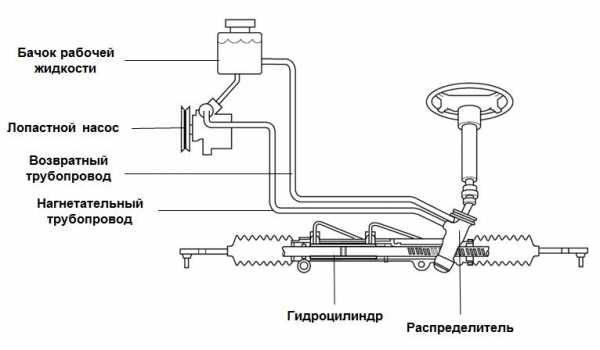

На все легковые автомобили устанавливаются ГУР одинаковой системы. Схема ГУР состоит из таких основных элементов:

Устройство ГУР
  1. Насос гидравлической жидкости;
  2. Нагнетательный и возвратный шланги;
  3. Золотниковый распределитель;
  4. Гидроцилиндр с поршнем;
  5. Расширительный бачок.

Гидронасос – устройство для создания нужного давления в системе. Устанавливается на корпусе блока цилиндров и приводится в действие от коленвала через шкив и приводной ремень. Насос подает гидравлическую жидкость в золотниковый распределитель, откуда она дальше поступает в гидроцилиндры.

Гидронасосы для ГУР

Трубопровод состоит из шлангов высокого и низкого давления. Шланги высокого давления соединяют элементы системы, в которых жидкость нагнетается насосом: от самого насоса на распределитель и от него на гидроцилиндры. Шланги низкого давления обеспечивают отток жидкости от распределителя в расширительный бачок и из бачка – к насосу.

Золотниковый распределитель – устройство, перенаправляющее поток жидкости на гидроцилиндры в зависимости от угла поворота рулевого колеса. Когда водитель поворачивает руль, золотниковый механизм распределителя тоже поворачивается, открывая доступ жидкости к тому гидроцилиндру, который задействован в повороте. Под давлением от насоса жидкость по каналу идет в нужную сторону цилиндра и добавляет усилие повороту.

Золотник-распределитель ГУР

Гидроцилиндр в большинстве моделей вмонтирован в рулевую рейку. Две стороны цилиндра разделяет подвижный шток, который перенаправляет давление в одну или другую сторону.

Расширительный бачок предназначен для контроля и поддержания нужного уровня жидкости, предотвращения воздушных пробок. В бачке установлен фильтр-сетка, с помощью которого отсеиваются продукты износа механизма ГУР.

Устройство бачка ГУР

Принцип работы гидроусилителя руля

Теперь, зная общее устройство и функции отдельных компонентов системы ГУР, можно рассмотреть и принцип его работы. На виде-уроке, ниже есть четкое объяснения принципа работы гидроусилителя руля, начиная с 3-й минуты.

  1. При работе двигателя насос гидроусилителя руля приводится в движение от коленвала.
  2. Во время езды по прямой, когда руль не задействован, гидравлическая жидкость перекачивается «вхолостую», от насоса на золотниковый клапан, от него сразу на обратную магистраль и в расширительный бачок. Небольшая часть «подкачивается» в гидроцилиндр, чтобы в нём всё время поддерживалось рабочее давление.

    Работа ГУР при неподвижном руле

  3. При повороте руля поворачивается вал распределителя и торсион. При этом открываются каналы, по которым жидкость под давлением поступает в одну из рабочих половин гидроцилиндра. В ней нарастает давление, во второй половине давление уменьшается (жидкость стравливается в сливную магистраль), поршень перемещается и доворачивает рулевую рейку и колёса. Работа ГУР при повороте руля вправо Работа ГУР при повороте руля влево
  4. При длительном повороте, когда водитель продолжает держать руль вывернутым, гидросистема приходит в равновесие: в цилиндре уравнивается давление между двумя камерами, и жидкость циркулирует по малому кругу. При обратном движении руля гидроусилитель вновь сработает, возвращая рулевую рейку и колеса к прямолинейному движению.

Наибольшая нагрузка на ГУР ложится при крайнем положении вывернутых колёс, когда система не может уравновесить давление в цилиндрах. Самая большая нагрузка в этот момент ложится на насос, поэтому обычно не рекомендуют надолго оставлять колёса в крайнем вывернутом положении.

Одно из преимуществ гидроусилителя в том, что при поломке системы (отказ насоса, утечка жидкости) автомобиль не теряет управления. Да, рулить будет намного сложнее, но ничего смертельного не произойдет.

Какое масло лить и когда?

Как понятно из принципа работы, жидкость выполняет в системе ГУР главную роль. А это значит, она постепенно деградирует (теряет свойства) и требует замены.

Помимо основной работы, гидравлическая жидкость выполняет еще несколько важных функций:

  • Смазывает все элементы гидравлической системы;
  • Уменьшает трение (а значит, и износ) между движущимися деталями;
  • Защищает металлические детали от коррозии;
  • Охлаждает систему ГУР, которая греется во время работы;
  • Продлевает срок службы резиновых уплотнителей, не дает им «задубеть» и растрескаться.

Когда присадки и активные компоненты жидкости срабатываются, начинаются проблемы: окисление масла, коррозия деталей, протечки.

Для гидроусилителя есть четыре типа масел:

  1. Универсальная жидкость ATF, которая применяется и в АКПП, и в ГУР;
  2. Специализированное масло только для гидроусилителя, маркируется PSF;
  3. Жидкости для ГУР, одобренные большинством крупных автопроизводителей, универсальные, обозначаются Multi HF;
  4. Dexron – бренд трансмиссионных жидкостей, принадлежащий концерну GM.

При выборе масла необходимо ориентироваться на рекомендации автопроизводителя, указание из сервисной книжки всегда будет выбором №1. Если нет возможности использовать то, что советует инструкция, масло подбирают по техническим характеристикам.

Базовая основа. Как и моторное масло, жидкость ATF (PSF) может делаться на минеральной, полусинтетической или синтетической основе. Выбирать нужно тот тип основы, который рекомендован для данной модели автомобиля, нельзя лить синтетику туда, где должно быть минеральное масло. Причина – возможное несоответствие химического состава жидкости и, например, металла отдельных элементов системы или резиновых уплотнителей, из-под которых синтетическое масло будет подтекать.

Цвет. Жидкости ATF для ГУР бывают красными, желтыми и зелеными. Причем в каждом цвете могут выпускаться и минеральные, и синтетические масла. Цветовая градация больше ориентирована на маркетинговые приемы, чтобы разделить продукцию разных производителей:

  • Красные жидкости – как правило, это продукция Dexron концерна GM, однако можно встретить красные трансмиссионные масла других производителей, в том числе крупных брендов Motul, Shell, ZIC и т.д.;
  • Желтые масла – продукция концерна Daimler специально для автомобилей Mercedes. Они тоже бывают и минеральные, и синтетические, в зависимости от того, в какой именно автомобиль должны заливаться;
  • Зеленые – масла «широкого профиля», достаточно универсальные. Однако и они делаются на разных типах базовой основы. Применяются в автомобилях концерна BNW, VAG, Bentley, Ford, Peugeot/Citroen, а также в трансмиссиях ZF.

При выборе масла ориентируются в основном на производителя, состав базы, цвет, маркировку.

Периодичность замены жидкости в ГУР

Это больной вопрос многих автомобилей – святая уверенность их владельцев в том, что все жидкости, кроме моторного масла, залиты «навсегда» и не требуют замены. Ну, антифриз еще меняют, а если на СТО мастер хорошенько припугнет, то и проверяют уровень масла в трансмиссии. Но ГУР остается с тем, что залито с завода.

И это неправильная политика для того, кто собирается ездить на своей машине долго и счастливо.
Поскольку присадки, как мы уже говорили, деградируют от нагрева и трения, гидравлическая жидкость постепенно теряет свои качества.

В большинстве случаев замену рекомендуют делать каждые 50-60 тыс. км, а при необходимости – и чаще, но не реже чем раз в пять лет, так как срок годности масла, как правило не больше 5 лет.

Как проверить, что пора менять масло? Достаточно заглянуть в расширительный бачок: вынуть фильтр и убедиться, что количество налета и осадка на нём не оставляет надежд на долгую жизнь гидравлической жидкости. Грязь и осадок – результат выработки активных компонентов, после чего масло значительно хуже защищает систему от износа и коррозии.

Меняют масло и когда появляются первые признаки неисправности в гидроусилителе. Тяжелый ход руля, шум насоса во время работы – признаки того, что жидкости недостаточно и появились воздушные пробки, а значит, пора ее менять или доливать.

Как доливать масло в ГУР?

Тут вопрос не в последовательности действий, а в принципе выбора масла. При доливе нужно руководствоваться таким принципом:

  1. Нельзя смешивать разные базовые основы. К минералке доливаем минералку, к синтетике синтетику. С разными базами идут и разные присадки, и при неправильном доливе получается адская смесь, компоненты которой вступают в реакцию друг с другом;
  2. Лучше всего доливать цвет в цвет;
  3. Смешивать жидкости разного цвета можно, но только желтые с красными, и только с учетом основы.
  4. Зеленые масла не смешивают с другими, их компоненты несовместимы.

А алгоритм замены или доливки масла ГУР пошагово, показан на коротком видео ниже.

Преимущества и недостатки ГУР

Сложно говорить о недостатках ГУР, поскольку эта система зарекомендовала себя как надежная и достаточно простая. Можно сравнить с другими усилителями руля: ЭУР и ЭГУР, которые ставятся на новые автомобили с современной электроникой. По сравнению с ними классический ГУР выглядит немного громоздко, зато и не требует точной и скоординированной работы датчиков, ЭБУ и самого электропривода.

Недостатков у системы гидроусилителя руля немного:

  1. Определенная потеря мощности двигателя, которая расходуется на привод гидронасоса;
  2. Необходимость в ТО каждые 2-3 года, поскольку продукты износа и твердые частички выводят из строя механизм усилителя.

Преимущества же – легкость управления, маневренность, комфорт и безопасность. Ну и безотказность, поскольку поломки ГУР случаются достаточно редко.

Основные неисправности ГУР: причины и способы устранения

О том, что с усилителем руля не всё ладно, можно узнать по появлению очень характерных симптомов. Знать о том, что происходит с автомобилем, нужно хотя бы для того, чтобы не переплачивать на СТО за лишние услуги.

  1. Протечки. Там, где есть жидкость, будут и протечки. Причин много: лопаются трубки системы, изнашиваются и протекают уплотнители. Ремонт заключается в замене неисправного элемента на новый. В продаже можно найти и трубы для ГУР, и ремкомплекты с резиновыми прокладками для системы;
  2. Толчки, удары в рулевое колесо. Это характерный признак изношенного или растянутого приводного ремня насоса. Ремень проскальзывает, насос работает рывками, жидкость поступает в систему с отчетливой пульсацией. Ремень придется менять;
  3. Возрастает усилие на рулевом колесе. Причин такого явления три: завоздушивание системы, недостаток масла или, опять же, износ приводного ремня, отчего насос не может накачать нужное количество жидкости;
  4. Гул насоса при работе. Причина постоянного шума – износ подшипников вала насоса, которые, в свою очередь, страдают от плохого масла и перетянутого приводного ремня;
  5. Вибрация на руле. Причиной ее появления может быть воздушная пробка в системе. Для устранения воздуха систему ГУР прокачивают до исчезновения вибрации при работе. Если через некоторое время проблема повторяется, нужно искать место разгерметизации.

Сегодня гидроусилитель руля – счастливая реальность автомобилистов. Комфорт, легкость и безопасность превратились из роскоши в стандарт. Но, как и любая механика, ГУР требует какого-то минимального внимания. Ведь если проанализировать, большинство неисправностей – прямое следствие некачественного техобслуживания системы усилителя. Достаточно уделять ей какой-то минимум внимания, чтобы получить мощную и безотказную помощь в управлении транспортным средством.

vaznetaz.ru

Устройство и принцип работы ГУР. Обслуживание гидроусилителя руля.

В настоящее время сложно себе представить автомобиль не оснащенный усилителем рулевого управления. Усилитель может быть электрическим (ЭУР), гидравлическим (ГУР) или электрогидравлическим (ЭГУР). Однако гидроусилитель рулевого управления остается наиболее распространенным типом на данный момент. Он устроен таким образом, что даже при его выходе из строя сохранится возможность управления автомобилем. В этой статье мы разберем его основные функции и подробно узнаем, из чего он состоит.

Функции и назначение ГУР

Рулевая рейка с гидроусилителем

Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным  гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.

Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, — еще она важная функция гидроусилителя.

Требования к гидроусилителю

Для эффективной работы ГУР к нему предъявляют следующие требования:

  • надежность системы и бесшумность при работе
  • простота обслуживания и минимальный размер устройства
  • технологичность и экологическая безопасность
  • небольшой поворотный момент на колесе с автоматическим возвратом в нейтральное положение
  • легкость и плавность рулевого управления
  • обеспечение кинематического следящего действия – соответствие между углами поворота управляемых колес и руля
  • обеспечение силового следящего действия – пропорциональность между силами сопротивления повороту управляемых колес и усилием на руле
  • возможность управления автомобилем при выходе системы из строя

Устройство гидроусилителя руля

Основные компоненты гидроусилителя руля

Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:

  • бачок для рабочей жидкости
  • масляный насос
  • золотниковый распределитель
  • гидроцилиндр
  • соединительные шланги

Бачок ГУР

Бачок гидроусилителя

В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

Насос гидроусилителя

Лопастной насос гидроусилителя

Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

  • регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса
  • постоянное давление в нерегулируемых насосах поддерживает редукционный клапан

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Распределитель ГУР

Схематичное устройство распределителя

Распределитель гидроусилителя устанавливается на рулевом валу или на элементах рулевого привода. Его назначение – направление потоков рабочей жидкости в соответствующую полость гидроцилиндра или обратно в бачок.

Главными элементами распределителя являются торсион, поворотный золотник и вал распределителя. Торсион представляет собой тонкий пружинистый металлический стержень, который закручивается под действием крутящего момента. Золотник и вал распределителя представляют собой две цилиндрические детали с каналами для жидкости, вставленные друг в друга. Золотник связан с шестерней рулевого механизма, а вал распределителя с карданным валом рулевой колонки, то есть с рулем. Торсион одним концом закреплен на валу распределителя, другой его конец установлен в поворотный золотник.

Распределитель может быть осевым, при котором золотник перемещается поступательно, и роторным – здесь золотник вращается.

Гидроцилиндр и соединительные шланги

Схема циркуляции жидкости в гидроусилителе

Гидроцилиндр встроен в рейку и состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

Соединительные шланги высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом.  Масло из бачка в насос и из распределителя обратно в бачок поступает по шлангам низкого давления.

Принцип работы гидроусилителя руля

Схема работы гидроусилителя

Рассмотрим несколько режимов работы гидроусилителя при повороте колес в любую сторону:

  1. Автомобиль стоит неподвижно на месте, колеса установлены прямо.В данный момент гидроусилитель не работает и жидкость просто перекачивается насосом по системе (из бачка в распределитель и обратно).
  2. Водитель начинает вращать рулевое колесо. Крутящий момент от рулевого колеса передается на вал распределителя и далее на торсион, который начинает закручиваться. Поворотный золотник в этот момент не вращается, поскольку ему мешает это сделать сила трения, препятствующая повороту колес. Перемещаясь относительно золотника, вал распределителя открывает канал для поступления жидкости в одну из полостей гидроцилиндра (в зависимости от того, куда повернут руль). Таким образом, вся жидкость под давлением направляется в гидроцилиндр. Жидкость из второй полости гидроцилиндра поступает в сливную магистраль и далее в бачок. Жидкость давит на поршень со штоком, за счет чего перемещается рулевая рейка и поворачиваются колеса.
  3. Водитель прекратил вращение рулевого колеса, но продолжает удерживает его в повернутом положении. Рулевая рейка, перемещаясь, вращает поворотный золотник и выравнивает его относительно вала распределителя. В этот момент распределитель устанавливается в нейтральное положение и жидкость вновь просто циркулирует по системе, не совершая никакой работы, так же как и при прямолинейном положении колес.
  4. Водитель «выкрутил» руль в крайнее положение и продолжает его удерживать.Данный режим является наиболее тяжелым для гидроусилителя, поскольку распределитель не может вернуться в нейтральное положение, и вся циркуляции жидкости происходит внутри насоса, что сопровождается повышенным шумом его работы. Но стоит отпустить руль, и система придет в норму.

ГУР устроен таким образом, что при его отказе рулевое управление будет продолжать работу и возможность управлять автомобилем сохранится.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла — значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Преимущества и недостатки гидроусилителя рулевого управления

О преимуществах гидроусилителя уже было все сказано Кратко подытожим, что он дает:

  • облегчение управления автомобилем, снижение утомляемости водителя
  • смягчение ударов, передаваемых на рулевое колесо от неровностей дороги
  • лучшая управляемость и маневренность автомобиля, а значит и повышенная безопасность на дороге

К недостаткам ГУР можно отнести следующие:

  • постоянно работающий насос отбирает часть мощности двигателя
  • необходимость периодического обслуживания системы

Заключение

Гидроусилитель рулевого управления значительно облегчает управление автомобилем, особенно если речь идет о грузовом транспортном средстве. Поэтому для бесперебойной работы системы необходим постоянный контроль и уход за ее компонентами.

avto24.pro

устройство и принцип работы, схема рулевого управления с ГУРом

Гидроусилитель руля (аббревиатура ГУР) — знакома большинству автолюбителей. Относится она к основной части рулевого механизма. Раньше управление машиной, было очень утомительным занятием, так как приходилось при резкой смене траектории напрягаться для поворота рулевого колеса, особенно это было проблематично на грузовых машинах. Конструкторы, которые всегда совершенствуют детали для удобства, комфорта и безопасности, обратили на это внимание, поэтому рулевое колесо стало не исключением. Чтобы свисти усилие к минимуму, была придумана система гидроусилителя руля.

Основным его предназначением, как и было, задумано выступает, комфортное управление машиной в момент движения, но есть и другие не менее важные заслуги, такие как:

  • сохранение «обратной связи»;
  • обеспечение устойчивости на дороге;
  • повышение безопасности. То есть происходит контроль над ТС после повреждения передней шины и возможность увильнуть от столкновения;
  • позволяет «чувствовать» дорожное полотно и создает кинематическое следящее действие;
  • уменьшает передаточное отношение рулевой системы, что повышает маневренность;
  • продлевает время службы деталей рулевого узла.

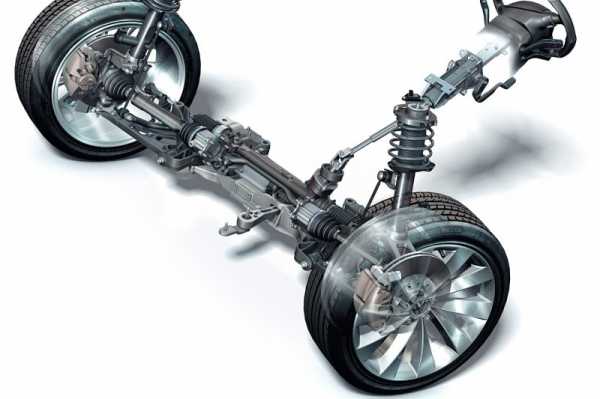

    Гидроусилитель руля

По конструкции ГУР компактны и могут поглощать удары, с вибрацией отходящие от дорожного полотна на рулевое колесо. Во время использовании они совершенно бесшумны. С их появлением езда стала безаварийной, даже число парковочных мест снизилось вдвое. Имея в авто гидроусилитель сложные повороты и многоразовые маневры стали даваться на ура. Однако многие не знают принципа работы установленного штатного гидроусилителя, а когда транспортное средство уводит в сторону они пытаются разрешить ситуацию на «сход-развале» делая это неверно. Естественно, бывалые развальщики легко могут выставить углы установки колес для правильного «сопротивления» увода машины вбок, если гидроусилитель неисправен.

Чтобы устройство не подводило и надежно выполняло все предписанные задачи нужно своевременно посещать сервисные центры для диагностики.

Шаг в историю

Так как первые машины по конструкции были не увесистыми и с узкими колесами, то для поворота руля не требовалось особых усилий. Но с появлением первых грузовых автомобилей вращать колеса многотонного грузовика, оказалось занятием достаточно трудоемким, а то и вовсе не посильным. Тут-то и потребовалось уменьшить диаметр «баранки» и изменить устройство рулевой рейки. Изобрел и запатентовал гидроусилитель впервые Фредерик Ланчестер. Сначала, благо автомеханики распространилось только на карьерные самосвалы, пожарные и грузовые машины. Предвестники пневмоусилители — были несложными и подпитывались от компрессора уже существующих пневматических тормозов.

Только в 20-х годах XX-го века компания Rolls-Royse оснастила гидроусилителем машину-визитку Phantom. Понятное дело, гидравлические усилители были сложнее, чем уже существующие пневматические. Но попытка не увенчалась успехом, и эксперимент был отложен на несколько лет. Дальше уже во время Второй мировой войны англичане вновь ввели в работу ГУР, установив его на большие бронированные автомобили. И уже спустя пять лет технология плотно закрепилась в европейском и американском автопроме. С тех пор устройство не претерпевало принципиальных изменений. Сегодня разнообразие системы ГУРа впечатляет, помимо него существуют еще две удивительных технологии облегчающие эксплуатацию транспортных средств – Электроусилитель и Электрогидроусилитель.

Разновидности гидроусилителей

Утверждать, что ГУР в стандартном исполнении крайне необходим нельзя. Он полезен только в определенных моментах. Конечно, он позволяет с успехом маневрировать в городских условия, но вот на открытой трасе при высокой скорости пользы от него вовсе нет. С возрастанием скорости перестаёшь «чувствовать» дорогу, что популярно особенно в зимний период.

Чтобы, как-то перекрыть изъян, было предпринято установить рулевую рейку с переменным придаточным отношением. Однако попытка была безуспешной спасла ситуацию электроника, которая выступила модификацией гидроусилителя. Она сочетает не только комфорт, но и информативность руля. Электрогидроусилитель руля (ЭГУР) служит по тому же принципу, отличия — прибавка электронного блока и исполнительного электроклапана.

Бачок гидроусилителя

Гидроусилитель руля: устройство и принцип работы

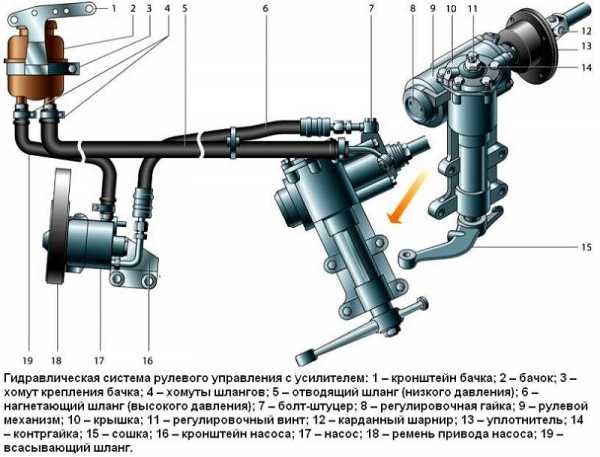

Чтобы понять, как устроена конструкция ГУРа, рассмотрим схему гидроусилителя рулевого управления, состоящую из таких частей, как:

  1. Силовой гидроцилиндр двойного действия помещен в рулевую часть, где стоит межу деталями привода и кузова. Соединен он с золотниковым управляющим узлом и гидроцилиндром. Основная заслуга — преобразование давления жидкости в перемещение поршня и штока, помогающих двигать колеса в необходимое направление.
  2. Насос прикрепляется на двигателе, а его привод от коленчатого вала осуществляется ременной передачей от шкива коленчатого вала. Требуется для сформирования давления масла. Более распространены конструкции лопастого типа, потому что у них хорошее КПД.
  3. Рабочая жидкость содержится в бачке, там же имеется фильтр, крышка с щупом для замера уровня. Функция масла смазывать трущиеся детали и передавать усилие от насоса к гидроцилиндру.
  4. Бачок, наполненный гидравликой, чтобы содержать его в чистоте внутри есть фильтр.
  5. Регулятор давления или распределитель – это прецизионный (высокоустойчивый) и простой по схеме узел. Являет собой редукционный клапан. Располагается на деталях рулевого привода или на одном валу с рулевым элементом. Его задача распределять гидравлику в нужную полость гидроцилиндра или назад в бак. Требуется для контроля частоты вращения коленвала мотора, чтобы тот не повышал допустимую норму давления гидравлической жидкости. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Когда находящийся внутри золотник крутится, распределитель называют роторным, а если поступательно перемещается – осевым.
  6. Соединительные шланги высокого и низкого давления сводят между собой гидроцилиндр, насос и распределитель. Также по ним циркулирует гидравлическая жидкость из бака в насос и обратно, возвращаясь от распределителя. Там, где требуется создать взаимную подвижность узлов, применяют гибкие шланги.

    Принцип работы у ГУР и ЭГУР схож

Принцип работы гидроусилителя руля как с осевым, так и с роторным распределителем, основан на перемещении золотника при перекладке рулевого колеса. Сначала насос формирует давление в узле рулевого управления. Если «баранку» крутят в одну из сторон, начинает двигаться золотник и закрывает одну из сливных магистралей, а рабочая жидкость под давлением идет в нужные полости гидроцилиндра. Гидравлика со штоком давит на поршень, а он двигает колеса.

Когда колеса поворачиваются, они направляют корпус распределителя в сторону движения золотника. А когда золотник принимает обездвиженное состояние начинают восстанавливать свое обычное положение корпуса распределителя. Из нагнетательной магистрали масло легко проходит в сливную. Далее, усилитель просто качает рабочую жидкость при помощи насоса по системе. В то же время колеса направлены прямо. Когда руль заканчивает крутиться, вся схема меняется и останавливается.

Если даже гидронасос сломался (к примеру, оборвался ремень привода) — это не влияет на управление транспортным средством. Потому что от рулевой системы усилие будет идти на корпус распределителя, а после на колеса с золотником. Через предпусковой клапан, гидравлика станет двигаться из одной полости в другую и не создавать препятствия, чем позволит поворачивать руль, только с напрягом. Схема рулевого управления с гидроусилителем наглядно демонстрирует всю суть системы.

Устройство насоса гидроусилителя руля

Во время поворота рулевого колеса в другую сторону распределитель подает масло в противоположные части гидроцилиндра, соответственно рулевая рейка идет в другую сторону и поворачивает колеса в нужную сторону. Что касается водителя, то он прилагает минимум усилия на поворот руля. Когда автомобиль находится без движения руль поворачивать также просто для этого необходимо чтобы был запущен мотор.

Если транспортное средство наезжает на препятствие, сила отталкивания пытается повернуть колеса. Но вместо этого они относительно золотника двигают корпус распределителя и перекрывают сливную магистраль. После чего гидравлическая жидкость поступает в полость цилиндра, и поршень посылает усилия на колеса, идущие в обратном направлении. Быстрая реакция приводит к тому, что колеса блокируются и не могут поворачивать. Из-за того, что ход золотника малый (где-то 1 мм), транспортное средство практически не меняет направление движения. ГУР ограждает руки водителя от столкновения со спицами руля, когда он во что-то врезается. Маленькие толчки все-таки ощущаются – это происходит из-за того, что над реактивными шайбами, повышается давление.

«Чувство дороги» — это обратная связь от управляемых колес через усилитель к рулю. Сообщает водителю, в каких условиях происходит поворот. Чувствуя силовое следящее действие управлять машиной можно при любой погоде. Поэтому в составе конструкции крепят реактивные шайбы, плунжеры или камеры. Одна из шайб при высоком давлении, пытается поместить золотник в исходную точку, от этого рулевое колесо работает «туже».

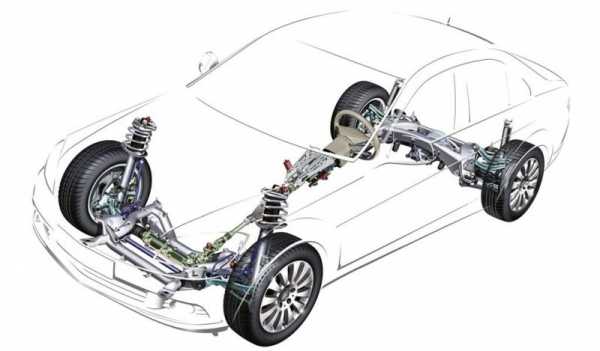

Расположение ГУРа

Устройство насоса гидроусилителя руля

Узел насоса лопастного типа делится на виды:

  1. Лопастный.
  2. Шестеренный.

Механизм насоса состоит из корпуса, ротора и уплотнительного кольца. Насос имеет клиноременный привод от шкива коленчатого вала. Шкив матируется в конце наружного вала, находящийся на шариковом и игольчатом подшипнике. Ротор располагается на шлицах вала, в его пазы свободно установлены лопасти. К корпусу насоса приделан распределительным диском и крышкой статор.
Внутренняя поверхность его корпуса имеет сложную форму. Лопасти устанавливаются в ротор, где параллельно его продольной оси предусмотрено несколько прорезей. Эти лопасти под давлением центробежной силы немного выходят из пазов и соприкасаясь, с внутренней поверхностью корпуса, создают замкнутые камеры.

Внутренняя поверхность корпуса устроена таким образом, что когда объём от вращения ротора снижается между ними сжимается масло. Если появляется отверстие, то гидравлическая жидкость стремительно выходит из лопастей. Процесс всасывания жидкости проходит наоборот. Сам по себе насос должен быть высокопроизводительным, чтобы обеспечивать повороты вала максимально быстро.
Запускается передачами от двигателя:

  1. Шестеренчатой.
  2. Ременной.

    Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

Техническое обслуживание гидроусилителя

  1. Очень часто приводящий ремень становится причиной поломки гидроусилителя, поэтому нужно следить за уровнем его натяжения.
  2. Необходимо смотреть за уровнем масла в бачке, если его показатель ниже нормы, нужно долить. Нехватка масла приведет к тому, что насос выйдет из строя. Какая подходит гидравлическая жидкость больше всего нужно узнать из инструкции или в специализированном магазине.
  3. Один раз в год меняйте фильтрующий элемент в бачке.
  4. Сливать масло легко, нужно снять шлангу и при открытой крышке бачка жидкость выльется от действия атмосферного давления. Залив свежее масло необходимо при открытой крышке пару раз прокрутить руль в крайние положения, это нужно, чтобы лишний воздух покинул бачок.
  5. Учтите, что на ТС с гидроусилителем не стоит держать руль в крайнем поворотном положении свыше 5–6 секунд – перегреется гидравлическая жидкость.
  6. Кроме того, следует время от времени осуществлять замену масла, это объясняется загрязнениями, которые влияют на его свойства. При потере основных свойств жидкость способна повредить сальники рулевой рейки, а это приведет к сбою ГУРа.
  7. Регулярно проводите визуальный осмотр системы, так как может быть нарушена герметичность системы. Потеки гидравлики говорят, что требуется ремонт.
  8. Если гидронасос не работает, использовать машину долгое время нельзя – это приведет к износу распределителя и поломке элементов рулевого механизма.

    Залив присадки в ГУР

Недостатки ГУР

  1. Нужно просматривать систему каждый день на наличие дефектов.
  2. Нанос работает от мотора, тем самым забирая у него часть мощности.
  3. Нет функций регулировки положений работы для разных условий.

Как видно минусов не так уж и много.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

☰ Принцип работы насоса гидроусилителя рулевой системы

Насос ГУР — устройство, которое преобразует механическую энергию в давление жидкости и нагнетает масло в рулевой механизм под давлением.

В системе гидроусилителя руля подавляющего большинства автомобилей используются центробежные пластинчатые (шиберные) насосы преимущественно двукратного действия, где всасывание и нагнетание происходит два раза за один оборот вала.

Устройство насоса гидроусилителя и принцип действия

Насосы ГУР устроены примерно одинаково:

  • Корпус с крышками — верхней и нижней.
  • Шкив — для агрегатов с механическим приводом (ременной передачей) от двигателя автомобиля или электромотор — для насосов с электроприводом.
  • Вал с подшипниками или втулкой, на котором закреплен шкив, рабочая пара.
  • Торцевые распределительные диски с окошками всасывания и нагнетания масла, расположенными диаметрально противоположно друг другу.
  • Статор — неподвижная часть рабочей пары, в которой вращается ротор. Круглый в насосах однократного действия, эллиптический — в двукратных агрегатах.
  • Ротор с подвижными пластинами, закреплен на валу через шлицевые соединения.
  • Уплотнительные элементы: прокладки, сальники, уплотнительные кольца.

Устройство насоса гидроусилителя подразумевает также датчик давления, который контролирует работу насоса: если агрегат не работает, устройство направляет поток масла в обход.

Устройство насоса ГУР

Особенности устройства и работа насоса гидроусилителя

Пластинчатые насосы отличаются высоким коэффициентом полезного действия и практически не ломаются, если вовремя менять масло.

Устройство насоса гидроусилителя руля обуславливает его надежность.

Работа насоса ГУР основана на простом физическом принципе увеличения-уменьшения объема и разницы давления. Ротор вращается внутри статора эллиптической формы. Во время вращения ротора подвижные пластины под действием центробежной силы выдвигаются из пазов и упираются в стенки статора, а затем возвращаются в пазы. В серповидной полости статора выдвинувшиеся пластинки образуют область низкого давления, где через впускное окно засасывается масло из бачка. Проходя через сужающуюся часть серповидной полости, пластины задвигаются, давление повышается, полость с маслом подходит к нагнетательному окну, и масло “выдавливается” в нагнетательный патрубок.

В современных лопастных насосах полостей высокого и низкого давления по две — за один оборот вала всасывание и нагнетание происходит дважды.

Ротор и статор насоса ГУР

Насос гидроусилителя с эллиптическим статором выбран автопроизводителями не случайно: за счет формы статора ротор агрегата разгружен от действия сил давления, а значит медленнее изнашивается и служит гораздо дольше.

Сам по себе насос ГУР не требует специального ухода или систематического ТО. В насосах “солидного возраста” или в неухоженных агрегатах могут износиться внутренние детали: вал, пластины, статор, подшипники. Поэтому важно периодически осматривать агрегат, регулировать натяжение приводного ремня, менять уплотнительные элементы и обязательно своевременно менять масло. А также следить за работой всей системы гидроусилителя.

autosteering.ru

Рулевое управление

Механизмы управления автомобиля — это механизмы, которые предназначены обеспечивать движение автомобиля в нужном направлении, и его замедление или остановку в случае необходимости. К механизмам управления относятся рулевое управление и тормозная система автомобиля.

Рулевое управление автомобиля — это совокупность механизмов, служащих, для поворота управляемых колес, обеспечивает движение автомобиля в заданном направлении. Передачу усилия поворота рулевого колеса к управляемым колесам обеспечивает рулевой привод. Для облегчения управления автомобилем  применяют усилители руля, которые делают поворот руля легким и комфортным.

 Устройство рулевого управления:

1 — поперечная тяга; 2 — нижний рычаг; 3 — поворотная цапфа; 4 — верхний рычаг; 5 — продольная тяга; 6 — сошка рулевого привода; 7 — рулевая передача; 8 — рулевой вал; 9 — рулевое колесо.

Принцип работы рулевого управления

Каждое управляемое колесо установлено на поворотном кулаке, соединенном с передней осью посредством шкворня, который неподвижно крепится в передней оси. При вращении водителем рулевого колеса усилие передается посредством тяг и рычагов на поворотные кулаки, которые поворачиваются на определенный угол (задает водитель), изменяя направление движения автомобиля.

 Механизмы управления, устройство

Рулевое управление состоит из следующих механизмов :

1. Рулевой механизм — замедляющая передача, преобразовывающая вращение вала рулевого колеса во вращение вала сошки. Этот механизм увеличивает прикладываемое к рулевому колесу усилие водителя и облегчает его работу.
2. Рулевой привод — система тяг и рычагов, осуществляющая в совокупности с рулевым механизмом поворот автомобиля.
3. Усилитель рулевого привода (не на всех автомобилях) — применяется для уменьшения усилий, необходимых для поворота рулевого колеса.

Устройство рулевого управления

1 – Рулевое колесо; 2 – корпус подшипников вала; 3 — подшипник; 4 – вал колеса рулевого управления; 5 – карданный вал рулевого управления; 6 – тяга рулевой трапеции; 7 — наконечник;   8 — шайба; 9 – палец шарнирный; 10 – крестовина карданного вала; 11 – вилка скользящая; 12 – наконечник цилиндра; 13 – кольцо уплотнительное; 14 – гайка наконечника; 15 — цилиндр; 16 –поршень со штоком; 17 – кольцо уплотнительное; 18 – кольцо опорное; 19 — манжета; 20 – кольцо нажимное; 21 — гайка; 22 – муфта защитная; 23 – тяга рулевой трапеции; 24 — масленка; 25 – наконечник штока; 26 – кольцо стопорное; 27 — заглушка; 28 – пружина; 29 – обойма пружины; 30 – кольцо уплотнительное; 31 – вкладыш верхний; 32 – палец шаровый; 33 – вкладыш нижний; 34 — накладка; 35 – муфта защитная; 36 – рычаг поворотного кулака; 37 – корпус поворотного кулака.

Устройство рулевого привода:

1 – корпус золотника; 2 – кольцо уплотнительное; 3 – кольцо плунжеров подвижное; 4 — манжета; 5 – картер рулевого механизма; 6 — сектор; 7 – пробка заливного отверстия; 8 — червяк; 9 – боковая крышка картера; 10 — крышка; 11 – пробка сливного отверстия; 12 – втулка распорная; 13 – игольчатый подшипник; 14 – сошка рулевого управления; 15 – тяга сошки рулевого управления; 16 – вал рулевого механизма; 17 — золотник; 18 — пружина; 19 — плунжер; 20 – крышка корпуса золотника.

Бак масляный. 1 – Корпус бачка; 2 — фильтр; 3 – корпус фильтра; 4 – клапан перепускной; 5 — крышка; 6 — сапун; 7 – пробка заливной горловины; 8 — кольцо;  9 – шланг всасывающий.

Насос усилительного механизма. 1 – крышка насоса; 2 — статор; 3 — ротор; 4 — корпус; 5 – игольчатый подшипник; 6 — проставка; 7 — шкив; 8 — валик; 9 — коллектор; 10 – диск распределительный.

Принципиальная схема. 1 – трубопроводы високого давления; 2 – механизм рулевой; 3 – насос усилительного механизма; 4 – шланг сливной; 5 – бак масляный; 6 – шланг всасывающий;   7 – шланг нагнетательный; 8 – механизм усилительный; 9 – шланги.

Рулевое управление автомобиля КамАЗ


www.autoezda.com

Гидроусилитель руля: назначение и устройство

Для чего нужен ГУР? Большинство автолюбителей ответят: “Для того, чтобы легче крутить руль”. И будут правы, но отчасти. Кроме повышения комфорта, гидроусилитель позволяет уменьшить передаточное число рулевого управления. Что это дает? Чем больше передаточное число, тем меньшее усилие нужно прилагать для поворота колес. Но количество оборотов руля от упора до упора при этом будет равным 4-5. Уменьшая передаточное число, можно довести количество оборотов руля до 2-3. Управляемость, маневренность и острота реакций автомобиля улучшается, что особенно важно в аварийной ситуации, когда может не хватить времени для вращения руля с перехватами. Кроме того, у гидроусилителя есть еще несколько и преимуществ, и недостатков, о которых будет сказано ниже.

Гидроусилитель может устанавливаться на автомобили с рулевым управлением разных типов: червячным, винт-шариковая гайка. Мы расмотрим самый распространенный вариант – рейку. В состав системы гидроусиления входят:

  • насос;
  • распределитель;
  • силовой цилиндр;
  • бачок и соединительные шланги.
Рейки с силовыми цилиндрами и насосыУстройство насосаРаспределительный золотниковый клапанСхема ГУРРабота золотникового клапана

Насос гидроусилителя, как и любой другой насос, предназначен для создания и поддержания необходимого давление в системе и циркуляции рабочей жидкости (специального масла). Конструкция насоса может быть разной. Самые распространенные – лопастные, характеризующиеся высоким к.п.д. и износоустойчивостью. Насос крепится на двигателе и приводится в действие с помощью ремня от коленвала.

Распределитель, в зависимости от положения руля, направляет поток жидкости в соответствующую полость силового цилиндра или обратно в бачок. Он устанавливается на рулевом валу. Основные части распределителя – золотниковый клапан и торсион. Клапан состоит из двух цилиндрических частей с каналами для жидкости: внешней и внутренней. Торсион – это тонкий пружинистый металлический стержень, способный закручиваться под действием крутящего момента. Один конец торсиона соединен с рулевым валом, а второй – с шестерней, входящей в зацепление с рейкой. Внутренняя часть золотникового клапана соединяется с верхней частью торсиона, а внешняя – с его нижней частью.

Силовой цилиндр встроен в рейку. Он состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

Рабочая жидкость передает усилие от насоса через распределитель к силовому цилиндру и смазывает все пары трения. Резервуаром для жидкости служит бачок. В нем может быть расположен фильтр, а в пробке — щуп для измерения уровня. Шланги высокого давления соединяют насос, распределитель и силовой цилиндр, а по шлангам низкого давления жидкость поступает в насос из бачка и возвращается в него из распределителя.

Содержание статьи

Принцип действия

Как все это работает? Когда руль неподвижен (автомобиль стоит на месте, или движется по прямой), и система гидроусиления не задействована, в распределителе совмещены маслопроводы подачи и стока. Жидкость вхолостую перекачивается насосом через распределитель обратно в бачок. Когда водитель поворачивает руль, тем самым он закручивает торсион, а вместе с ним крутится и внутренняя часть золотникового клапана. Внешняя же часть пока остается неподвижной. Таким образом совмещаются каналы подачи жидкости в соответствующую полость силового цилиндра (в зависимости от того, в какую сторону повернут руль). Из другой полости силового цилиндра жидкость по открывшимся каналам сливается в бачок.Чем на больший угол повернут руль, тем сильнее закручивается торсион. Поэтому большим оказывается и размер перепускного отверстия, а, значит, и усилие, воздействующее на рейку. Рейка, перемещаясь, раскручивает через шестерню нижний конец торсиона, а вместе с ним и внутреннюю часть золотника. Обе части клапана возвращаются в исходное положение, и жидкость вновь перекачивается через распределитель в бачок.

В случае отказа системы гидроусиления потери управления не происходит, поскольку рулевой вал через торсион механически соединен с ведущей шестерней. Согласно нормам безопасности усилие на рулевом колесе легкового автомобиля не должно превышать 15 кг для полностью работоспособной и 30 кг — для неисправной системы рулевого управления. Быстродействие усилителя должно быть таким, чтобы при скорости вращения руля не менее полутора оборотов в секунду его не «закусывало».

Преимущества и недостатки

К перечисленным выше преимуществам ГУРа можно добавить смягчение ударов, передаваемых на руль от неровностей дороги и более четкое удержание автомобиля на выбранной траектории. Каким образом это происходит? Если, наехав на препятствие, колеса стремятся повернуться в сторону, это вызывает смещение рулевой рейки, ведущей шестерни и закручивание нижней части торсиона. Срабатывает золотниковый клапан, но “в обратную сторону”, так как усилие пришло не от руля, а от колес. Поэтому система будет не способствовать повороту колес, а противодействовать ему. То же самое происходит и при внезапном проколе шины: ГУР помогает автомобилю сохранять траекторию, а водителю – удержать руль в руках. Таким образом, усилитель повышает безопасность движения, а за счет повышения комфортности вождения снижает утомляемость водителя.

А теперь о недостатках. Во-первых, постоянно работающий насос отбирает часть мощности двигателя, даже когда ГУР не задействован. Причем производительность насоса должна быть такой величины, чтобы обеспечить легкий поворот колес на стоящем автомобиле – когда сопротивление максимально. Но ведь большую часть времени автомобиль движется, и усилий для поворота колес при этом нужно намного меньше! Вот и получается, что значительная часть отобранной у двигателя мощности пропадает впустую.

Во-вторых, производительность насоса зависит от оборотов двигателя – чем они выше, тем большее давление создает насос. А по идее все должно быть как раз наоборот – при малых скоростях движения необходимо максимальное усиление, а при высоких – небольшое. В простом гидроусилителе отсутствует возможность регулирования коэффициента усиления.

Из этого обстоятельства проистекает третий недостаток – противоречие между коэффициентом усиления и информативностью руля. Легкость и комфортность управления на малых скоростях имеет обратную сторону – “пустоту” руля на больших. Машина слишком “остро” реагирует на каждое движение руля, а отсутствие ощущения сопротивления (“обратной связи”) при повороте колес не дает возможности водителю правильно оценить их положение. Отчасти решить проблему помогают рейки с переменным передаточным отношением: в центре шаг зубьев небольшой, а к краям увеличивается. В этом случае при малых углах поворота машина не так остро реагирует на действия рулем, что очень важно на больших скоростях, зато на развороте крутить руль приходится меньше. Чем плох этот вариант? А тем, что передаточное отношение зависит от угла поворота руля, а не от скорости движения. Поэтому конструкторы стали искать другие пути.

Электрогидравлический усилитель

ЭГУР с электромагнитных клапаномЭГУР с электронасосомСхема работы ЭГУР с электронасосом

На помощь механике и гидравлике, как всегда, пришла электроника. В результате такого симбиоза появился электрогидравлический усилитель. Впервые его применили на автомобилях “Аudi” под названием “Servotronic”. Существует два типа ЭГУРа: с электромагнитным клапаном и с электронасосом. Управляет работой усилителя электронный блок на основании показаний датчиков скорости, поворота руля, оборотов коленвала. Набор датчиков может меняться в зависимости от модели автомобиля.

В первой конструкции в распределитель ГУРа дополнительно встраивается электромагнитный клапан и камера обратного действия с поршнем. При повороте колес на месте или при движении с малой скоростью клапан открыт, давление в системе максимально – руль крутить легко. При наборе скорости клапан, управляемый блоком, пропорционально закрывается. В результате давление в системе уменьшается, а усилие на руле увеличивается. Таким образом, получаем искомое чувство “обратной связи”.

Во второй, более совершенной конструкции, гидронасос заменен электронасосом, т.е. приводится не от коленвала, а отдельным электромотором. Управляет его работой опять же блок управления. На малых скоростях скорость вращения насоса максимальна, а на больших – ограничивается блоком управления. Поэтому чем выше скорость движения – тем “тяжелее” становится руль. Замена гидронасоса электронасосом позволяет снизить расход топлива до 0,2 л на 100 км.

Настраивая программу работы блока управления, можно адаптировать ЭГУР к различным моделям автомобилей. Более подробно о конструкции и принципе действия электрогидравлического усилителя можно прочитать здесь (формат PDF).

avtonov.info

Гидроусилитель руля: описание,функции,назначение,устройство,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ



В последнее время, практически все автомобили комплектуются гидроусилителем рулевого управления. Гидроусилитель руля (ГУР) изначально был предназначен для грузовых автомобилей, а также многих всевозможных видов различной техники сельскохозяйственного назначения. В то время данное устройство было предназначено вовсе не для улучшения комфорта. Это связано с тем, что руль многих грузовых автомобилей практически невозможно повернуть без усилителя. Сейчас же он упрощает поворот колес и легковых автомобилей, уменьшая передаточное число механизма и диаметр рулевого колеса. Что же такое гидроусилитель руля и как он работает, а также рассмотрим его достоинства и недостатки.

История создания гидроусилителя руля

К концу 30-х годов на карьерные самосвалы ставили первые усилители рулевого управления. В начале ими были пневмоусилители, они запитывались через компрессор уже существующей системы пневматических тормозов. Однако гидравлика, являясь дороже и сложнее пневматики, выполняла работу точнее и тише. Ее и взяли во внимание конструктора легковушек. Американцы (главные ценители комфорта) первые выпустили серийный ГУР. Первый автомобиль, который имел в стандартной комплектации гидравлический усилитель руля это Chrysler Crown Imperial (1951 г.). Европа в 1954 году поставила гидроусилитель на Citroen DS 19.

Функции и назначение ГУР


Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным  гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, — еще она важная функция гидроусилителя.

Требования к гидроусилителю

Для эффективной работы ГУР к нему предъявляют следующие требования:

  • надежность системы и бесшумность при работе
  • простота обслуживания и минимальный размер устройства
  • технологичность и экологическая безопасность
  • небольшой поворотный момент на колесе с автоматическим возвратом в нейтральное положение
  • легкость и плавность рулевого управления
  • обеспечение кинематического следящего действия – соответствие между углами поворота управляемых колес и руля
  • обеспечение силового следящего действия – пропорциональность между силами сопротивления повороту управляемых колес и усилием на руле
  • возможность управления автомобилем при выходе системы из строя

Устройство гидроусилителя руля

Кратко говоря, ГУР – это устройство, в основе которого является насос. Он приводится от коленвала ремнем, втягивает масло из бачка и подает под большим давлением в распределитель.

Распределитель следит за усилием на руле и, дозировано, способствует повороту управляемых колес. С этой целью, в устройстве гидроусилителя руля, используется следящий механизм, зачастую это торсион, который встроен в разрез рулевого вала.
Пока машина стоит либо едет прямо, на рулевой вал не действуют никакие усилия, торсион не закручен, закрываются каналы дозировки распределителя, масло сливается в бачок.

При повороте руля, колеса оказывают сопротивление: чем больше идет усилие на руль, тем сильнее закручивается торсион. Дозирующие каналы открываются и масло идет в исполнительный механизм. Он может быть разным, но зачастую, выполнен заодно с рулевым механизмом. Рабочей жидкостью в гидроусилителях на иномарках используют масло ATF – такое же, как и в автоматических коробках передач. Оно доступное по цене и доступности. Вот краткое описание устройства ГУР.

Плюсы и минусы ГУР

Бесспорным преимуществом ГУР и его главное свойство – облегчить работу рук при маневрах во время парковки. Но усилитель имеет еще одно полезное свойство – он смягчает усилие на руль от ударов о неровности дороги.

Недостаток ГУР это отсутствие либо малое реактивное усилие на рулевом колесе. Гидроусилитель черезчур сильно помогает водителю, исключая возвращающееся усилие, которое обеспечивает «чувство автомобиля». И конструкторам при разработке и регулировке ходовой части нужно достичь отменной информативности рулевого привода и в то же время не сделать руль слишком тугим.
Учитывать нужно много факторов: продуктивность насоса, геометрию задней и передней подвески, углы монтирования колес, сводные характеристики резины и даже жесткость скручивания кузова!

Потому хорошие автомобили в этом плане попадаются крайне редко. Все же многие фирмы сознательно отказываются от информативности в пользу комфорта, зная симпатию своей клиентуры. Яркий тому пример – автомобили Toyota. Хотя в Европе все наоборот.

Плоды труда конструкторов вызывают восторг. Еще одно задание для них – сделать так, чтобы при небольшой скорости руль оставался легким, а на большой делался упругим и информативным. Есть разные выходы из положения. В схемы немецких гидроусилителей известной фирмы ZF (все модели Jaguar, Audi A6 & A8, BMW 5-й и 7-й серии) добавлен электрогидравлический модулятор давления. При увеличении скорости он сдерживает давление в рабочем контуре, из-за чего помощь гидроусилителя приравнивается к нулю.

Имеется еще один способ решения проблемы – приводить насос гидроусилителя от электромотора вместо коленчатого вала. Меняя частоту вращения электропривода при помощи электроники, есть возможность варьировать эффективность насоса как заблагорассудится.

А можно ли менять передаточное отношение ГУР?

Как ни как около нулевой позиции руля, когда едешь прямо с большой скоростью, избыточная острота рулевого управления пользы не приносит, принуждая водителя напрягаться. А при развороте либо парковке, напротив, хотелось бы обладать меньшим передаточным отношением, для поворота руля на меньший угол. В этих целях в устройство ГУР внедрены схемы реечных рулевых механизмов.

Обслуживание гидроусилителя

Хозяин автомобиля, оснащенного ГУР, может самостоятельно выполнять следующие операции:



  • следить за уровнем и состоянием жидкости в расширительной емкости;
  • периодически осматривать патрубки и штуцеры на предмет растрескивания и протечек масла;
  • менять гидравлическую жидкость с интервалом, указанным в инструкции по эксплуатации;
  • отслеживать появление посторонних шумов, возникающих при критическом износе подшипников насоса;
  • своевременно менять приводной ремень, чтобы он не оборвался где-нибудь по дороге.

Жидкость, залитая в систему гидроусилителя, служит не только рабочим телом, но и смазкой для насоса. Поэтому при доливке либо замене важно использовать рекомендуемые производителем масла, иначе агрегат может преждевременно выйти из строя.

Бачок ГУР


Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

Насос гидроусилителя

Л

Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

  • регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса
  • постоянное давление в нерегулируемых насосах поддерживает редукционный клапан

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла — значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Заключение

Гидроусилитель рулевого управления значительно облегчает управление автомобилем, особенно если речь идет о грузовом транспортном средстве. Поэтому для бесперебойной работы системы необходим постоянный контроль и уход за ее компонентами.

ПОХОЖИЕ СТАТЬИ:

  • Мерседес Виано: обзор,описание,фото,видео,комплектация,характеристики
  • DS-X Concept — футуристический спортивный автомобиль, разделенный на две части
  • Новый Opel Кроссланд X будет выпускаться с несколькими интересными функциями — видео
  • Тест Opel Insignia Sports Tourer 2.0 CDTI AT8 Elite
  • Новый Citroen Berlingo Van получил титул Международного фургона года 2019
  • Бмв е30 технические характеристики обзор описание фото видео комплектация.
  • Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
  • Новый Audi SQ5 TDI: мгновенный эффект мощности с электрическим компрессором
  • ауди а6: фото,цена,описание,обзор,видео,комплектация.
  • Мерседес 221 описание характеристики неисправности фото видео обзор
  • Ауди 80 б3: технические характеристики,тюнинг,фото,видео,модификации
  • Бмв 7 серии фото,цена,обзор,видео,комплектация,технические характеристики.
  • bmw m235i coupe (f22) обзор описание характеристик комплектация фото видео.
  • bmw f13: обзор,комплектация,цена,технические характеристики,отзывы,фото,видео.
  • Volkswagen T-Roc 2018: обзор,технические характеристики,30 фото,видео,габариты,цена,комплектация.

seite1.ru
