Как сделать своими руками манометр для измерения давления топлива

Правильное функционирование топливной системы автомобиля — залог безопасности водителя и пассажиров. Определение объёмов воздуха в ней позволяет контролировать бесперебойную работу и вовремя устранять неполадки. Проверка давления осуществляется манометрами. Эти устройства довольно просты по конструкции и эксплуатации, поэтому сделать их самостоятельно не составит труда.

Назначение и технические параметры

Манометр — это прибор, предназначенный для измерения давления топлива. Если этот показатель будет нестабильным, то не удастся правильно наладить работу двигателя. Перебои в функциональности мотора увеличивают расход горючего, а также влияют на длительность эксплуатации оборудования в целом. Контроль техсостояния в автомобиле осуществляется за счёт встроенного ЭБУ (электронного блока управления), охватывая и проверку давления в топливной рампе.

Он контролирует мощность работы двигателя, объёмы расхода топлива, и при неисправностях одной из систем выдаёт ошибки на бортовой компьютер в виде зашифрованного кода, что не совсем удобно.

Работа ЭБУ не всегда стабильна, и при нескольких отклонениях в функциональности авто бывает сложно сразу определить поломку. В то же время манометр даст возможность проконтролировать работу системы подачи горючего и исключить или устранить такой недочёт в кратчайшие сроки.

Технические характеристики измерителя:

  • контроль избытка давления некристаллизирующейся жидкости, газа, пара;
  • класс точности — 1–2,5;
  • диапазон измерения — 5–8 А.

Как работает

Основа прибора представляет собой полый шланг с овальным или эллипсоидным сечением, эластичной структуры. Горючее давит своей массой на него и деформирует. Первый его конец подключается к механизму топливной системы, а второй — к измерителю, выдающему результат деформации на табло.

Внутри передаточного механизма стоит пружина, препятствующая мёртвому ходу. Полый шланг имеет разные по диаметру плоскости сечения внутри и снаружи, поэтому, находясь под гнётом, всё время пытается выровняться. Конец, соединённый с отображателем, продвигает стрелку по шкале. При максимальном давлении в 25 бар и ниже точность прибора будет составлять 2,5, более 25 бар — 1,5.

Преимуществом устройства является возможность параллельного подключения к системе без остановки её работы. Это позволяет снимать замер при работающем моторе.

Разновидности

Различают 2 типа манометров для замера давления топлива:

  • аналоговые;
  • электронные.

По типу действия приборы отличаются устройством чувствительного элемента:

  • жидкостные;
  • мембранные;
  • пружинные;
  • сильфонные;
  • поршневые;
  • пьезоэлектронные;
  • радиоактивные;
  • проволочные.

На что обращать внимание при покупке

Выбирая, каким манометром пользоваться, следует обратить внимание на такие факторы:

  • устройство прибора;
  • технические параметры.

Для контроля воздухообмена в топливной системе используют и аналоговые, и электронные устройства.

Аналоговые приборы отличаются простотой конструкции и невысокой стоимостью. Данные отображаются на шкале, оснащённой стрелочным механизмом. Недостатком является высокая погрешность при повышении давления.

Электронные устройства являются более точными и стоят дороже. Данные выводятся на ЖК-экран. Пользователю предоставляется возможность самостоятельно выбрать единицу измерения.

Знаете ли вы? Контроль давления в рампе для горючего может осуществляться при помощи устройств для контроля объёма кислорода в шине. Они работают по одному принципу. Для осуществления точного контроля топливной системы колебания давления должны находиться в пределах 57 атмосфер. Для контроля кислородного давления колебания варьируются в интервале 8–16 атмосфер.

Шкала измерителя должна быть удобочитаемой, с предельными значениями 5–6 кгс/см

2. Проверьте перед покупкой соединения на герметичность, оцените качество материалов.

Как сделать своими руками

Манометр для диагностирования топливной системы можно собрать собственноручно, затратив минимум средств. Для этого не обязательно быть автомехаником. Главное — правильно подобрать комплектующие. Предлагаем рассмотреть вариант, модернизированный краником для слива топлива.

Инструменты и материалы

При конструировании измерителя потребуются следующие материалы:

  • шланг для заправки кондиционеров с фитингом;
  • тройник с резьбой 1/4;
  • 2 штуцера с посадочным диаметром 6 мм;
  • краник с резьбой 1/4;
  • манометр с удобной для пользователя шкалой на 6 атмосфер.

Размер шланга для заправки кондиционера нужно подбирать в соответствии с размерами колпачка, который закреплён на рампе форсунок. Колпачок легко снимается, поэтому его можно взять с собой, отправляясь за покупкой.

Важно! Проверку манометра на погрешность нужно провести до начала работы, чтобы иметь возможность вовремя его заменить.

Из инструментов потребуются:

  • фумлента для герметизации соединений;
  • хомут для крепления шланга;
  • компрессор для проверки погрешности манометра.

Самодельный топливный манометр: видео

Процесс изготовления

Пошаговая инструкция изготовления манометра для измерения давления топлива:

  1. Прикрутите к манометру тройник.
  2. К тройнику прикрепите краник.
  3. К кранику присоедините штуцеры.
  4. Каждое соединение уплотните фумлентой.
  5. Шланг разрежьте. Прикрепите обрезанный конец к нижнему штуцеру на кранике, укрепите конструкцию при помощи хомута.

Автомобильный манометр необходим для измерения движения воздуха в рампе для горючего. Такой прибор легко собрать самостоятельно, и это даст возможность постоянно контролировать работоспособность топливной системы.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Манометр для измерения давления в топливной рампе


Топливомеры для измерения давления топлива в инжекторном автомобиле

△

▽



Артикул: 5163

Назначение
    Измеритель давления топлива (топливомер)  и давления масла ТМ-20 используется для измерения давления в системах впрыска топлива инжекторных автомобилей ВАЗ и ГАЗ (8 и 16 клапанных), и некоторых иномарок. Также ТМ-20  используется для измерения давления в системах подачи масла для смазки элементов двигателя. Укомплектован наконечником с резъбой М14х1.5. Подходит для двигателей автомобилей ВАЗ, ГАЗ, Alfa Romeo, Citroen, Fiat, Lancia, Opel, Peugeot, Renault, Saab, Seat, Volvo и др.
Конструкция прибора
  • Манометр
  • Уплотнительная прокладка под манометр
  • Штуцер для манометра
  • Гибкий шланг
  • Штуцер с резьбовым наконечником
  • Уплотнительное кольцо
  • Переходник для подключения к топливной рампе
  • Тройник для врезки в топливопровод
  • Шланг для врезки в топливопровод
  • Кран сброса давления
  • Трубка для слива топлива
Порядок работы

    Внимание! При работе соблюдайте меры предосторожности. Не прикасайтесь к сильно нагревающимся частям автомобиля. Во время вращения коленчатого вала не вынимайте наконечник топливомера из отверстия датчика давления.   Во время подключения или отключения измерителя давления топлива к топливной рампе рекомендуется разложить вокруг места подключения ткань для того чтобы исключить возможность разлива бензина на горячие узлы двигателя. Перед началом работы ознакомьтесь с инструкцией.  Выполнять процедуру проверки лучше вдвоем.

Измерение давления топлива

    Прикрутите переходник для подключения к топливной рампе к штуцеру с резьбовым наконечником. Подключите измеритель давления топлива к измерительному порту (в автомобилях ВАЗ измерительный порт расположен на топливной рейке справа по ходу движения автомобиля). Поместите свободный конец трубки для слива топлива в бензостойкую емкость (объем емкости не менее 0.2 литра). Запустите двигатель
Стравите воздух из соединительного шланга, для этого откройте запорный клапан до тех пор, пока в сливной трубке не появится бензин. Проведите измерение давления топлива.
*при измерении давления топлива в топливной рампе необходимо придерживаться методики указанной заводом изготовителем. Величины давления топлива при разных оборотах необходимо посмотреть в документации изготовителя автомобиля.
Заглушите двигатель и убедитесь, что топливный насос не работает. Проверьте, что свободный конец трубки для слива топлива находится в бензостойкой емкости. Отверните клапан сброса, стравите давление и слейте остатки бензина. Закрутите клапан сброса ( не нужно прилагать чрезмерные усилия). Отсоедините измеритель от порта и вытрите остатки топлива.

Измерение давления масла

    Прогрейте двигатель до рабочей температуры. Выверните датчик давления масла или датчик контрольной лампы давления масла. Вставьте масломер в отверстие и заверните его. Уточните в документации производителя способ проверки давления масла: рабочую температуру, скорость вращения двигателя. Запустите двигатель и проведите измерение. Запишите результат измерения и сравните полученные результаты со значением указанным производителем автомобиля. Закончив измерения, заглушите двигатель. Подождите несколько минут, пока масло из масломера стечет в систему смазки. Открутите масломер и переходник и протрите их для удаления остатков масла. Поставите на место датчик давления масла или датчик контрольной лампы давления масла. Подсоедините провода, если они были ранее отключены. Для уточнения причины неисправности пользуйтесь специальной литературой по ремонту а/м.

Условия эксплуатации

    Во избежание выхода из строя необходимо оберегать прибор от ударов, механических повреждений. Не прикасайтесь манометром к горячим частям двигателя. Не допускайте попадания бензина и масла на прибор. Храните прибор в сухом помещении.

Технические характеристики
Диапазон измерения давления масла 0-0,6 МПа (0-6 кг/см2)
Цена деления манометра 0,01 МПа (0,1 кг/см2)
Диапазон рабочих температур -40 - 60 С
Параметры присоединительной резьбы М14х1. 5
Параметры резьбы переходника подсоединения к топливной рампе 7/16-20 UNF (20 ниток на дюйм - шаг 1,27 мм)
Комплект поставки
Топливомер ТМ-20 с со шлангом и трубкой слива топлива 1 шт.
Уплотнительное кольцо 1 шт.
Переходник измерения давления топлива 1 шт.
Тройник для врезки в топливопровод 1 шт.
Шланг для врезки в топливопровод 1 шт.
Хомут 2 шт.
Упаковка-блистер 1 шт.
Инструкция по эксплуатации (на вкладыше в блистер) 1 шт.
Характеристики
Штрих код:4607154784662
Артикул:5163
Модель:ТМ-20
Производитель:ООО "НПП "ОРИОН СПБ"
Тип соединения:резьбовой
Модификация:гибкий
Диапазон измерения давления:0-0,6 МПа (0-6 кг/см²)
Цена деления манометра:0,01 МПа (0,1 кг/см²)
Размеры присоединительной резьбы:М14х1.5
Совместимость:ВАЗ, ГАЗ, иномарки
Индикатор:стрелочный
Материал корпуса:металл
Упаковка:блистер
Диапазон рабочих температур:-40° - +60°С
Гарантия:12 мес

orionspb. ru

Как сделать своими руками манометр для измерения давления топлива&nbsp

Правильное функционирование топливной системы автомобиля — залог безопасности водителя и пассажиров. Определение объёмов воздуха в ней позволяет контролировать бесперебойную работу и вовремя устранять неполадки. Проверка давления осуществляется манометрами. Эти устройства довольно просты по конструкции и эксплуатации, поэтому сделать их самостоятельно не составит труда.

Назначение и технические параметры

Манометр — это прибор, предназначенный для измерения давления топлива. Если этот показатель будет нестабильным, то не удастся правильно наладить работу двигателя. Перебои в функциональности мотора увеличивают расход горючего, а также влияют на длительность эксплуатации оборудования в целом.

Контроль техсостояния в автомобиле осуществляется за счёт встроенного ЭБУ (электронного блока управления), охватывая и проверку давления в топливной рампе.

Он контролирует мощность работы двигателя, объёмы расхода топлива, и при неисправностях одной из систем выдаёт ошибки на бортовой компьютер в виде зашифрованного кода, что не совсем удобно.

Работа ЭБУ не всегда стабильна, и при нескольких отклонениях в функциональности авто бывает сложно сразу определить поломку. В то же время манометр даст возможность проконтролировать работу системы подачи горючего и исключить или устранить такой недочёт в кратчайшие сроки.

Технические характеристики измерителя:

контроль избытка давления некристаллизирующейся жидкости, газа, пара;класс точности — 1–2,5;диапазон измерения — 5–8 А.

Как работает

Основа прибора представляет собой полый шланг с овальным или эллипсоидным сечением, эластичной структуры. Горючее давит своей массой на него и деформирует. Первый его конец подключается к механизму топливной системы, а второй — к измерителю, выдающему результат деформации на табло.

Внутри передаточного механизма стоит пружина, препятствующая мёртвому ходу.

Полый шланг имеет разные по диаметру плоскости сечения внутри и снаружи, поэтому, находясь под гнётом, всё время пытается выровняться. Конец, соединённый с отображателем, продвигает стрелку по шкале. При максимальном давлении в 25 бар и ниже точность прибора будет составлять 2,5, более 25 бар — 1,5.

Преимуществом устройства является возможность параллельного подключения к системе без остановки её работы. Это позволяет снимать замер при работающем моторе.

Разновидности

Различают 2 типа манометров для замера давления топлива:

аналоговые;электронные.

Узнайте больше о том, как выбрать лучший автомобильный манометр.

По типу действия приборы отличаются устройством чувствительного элемента:

жидкостные;мембранные;пружинные;сильфонные;поршневые;пьезоэлектронные;радиоактивные;проволочные.

На что обращать внимание при покупке

Выбирая, каким манометром пользоваться, следует обратить внимание на такие факторы:

устройство прибора;технические параметры.

Для контроля воздухообмена в топливной системе используют и аналоговые, и электронные устройства.

Аналоговые приборы отличаются простотой конструкции и невысокой стоимостью. Данные отображаются на шкале, оснащённой стрелочным механизмом. Недостатком является высокая погрешность при повышении давления.

Электронные устройства являются более точными и стоят дороже. Данные выводятся на ЖК-экран. Пользователю предоставляется возможность самостоятельно выбрать единицу измерения.

Знаете ли вы? Контроль давления в рампе для горючего может осуществляться при помощи устройств для контроля объёма кислорода в шине. Они работают по одному принципу. Для осуществления точного контроля топливной системы колебания давления должны находиться в пределах 5–7 атмосфер. Для контроля кислородного давления колебания варьируются в интервале 8–16 атмосфер.

Шкала измерителя должна быть удобочитаемой, с предельными значениями 5–6 кгс/см2. Проверьте перед покупкой соединения на герметичность, оцените качество материалов.

Как сделать своими руками

Манометр для диагностирования топливной системы можно собрать собственноручно, затратив минимум средств. Для этого не обязательно быть автомехаником. Главное — правильно подобрать комплектующие. Предлагаем рассмотреть вариант, модернизированный краником для слива топлива.

Инструменты и материалы

При конструировании измерителя потребуются следующие материалы:

шланг для заправки кондиционеров с фитингом;тройник с резьбой 1/4;2 штуцера с посадочным диаметром 6 мм;краник с резьбой 1/4;манометр с удобной для пользователя шкалой на 6 атмосфер.

Размер шланга для заправки кондиционера нужно подбирать в соответствии с размерами колпачка, который закреплён на рампе форсунок. Колпачок легко снимается, поэтому его можно взять с собой, отправляясь за покупкой.

Важно! Проверку манометра на погрешность нужно провести до начала работы, чтобы иметь возможность вовремя его заменить.

Из инструментов потребуются:

фумлента для герметизации соединений;хомут для крепления шланга;компрессор для проверки погрешности манометра.

Самодельный топливный манометр: видео

Процесс изготовления

Пошаговая инструкция изготовления манометра для измерения давления топлива:

Прикрутите к манометру тройник. К тройнику прикрепите краник. К кранику присоедините штуцеры. Каждое соединение уплотните фумлентой. Шланг разрежьте. Прикрепите обрезанный конец к нижнему штуцеру на кранике, укрепите конструкцию при помощи хомута.

Автомобильный манометр необходим для измерения движения воздуха в рампе для горючего. Такой прибор легко собрать самостоятельно, и это даст возможность постоянно контролировать работоспособность топливной системы.

auto.rambler.ru

Замер давления топлива ВАЗ, проверка регулятора давления, схема, датчики, манометр.

Вступление

Топливная система автомобиля довольно сложный и капризный механизм. При появлении каких-либо симптомов неисправности автомобиля первым делом следует делать диагностику топливной системы.

Существует большое количество различных неисправностей топливной системы зависящих от многих факторов. В этой статье подробно рассказывается обо всех симптомах неисправности топливной системы, а так же ее диагностики. Подробно описываются различия топливной системы двигателей объемом  1,5 и 1,6 литра.

Основные элементы топливной системы инжекторного двигателя

Инжектор сложный механизм подачи топлива в цилиндры. Весь процесс подачи топлива регулируется электронным блоком управления двигателя (ЭБУ). В системе подачи топлива так же используется параллельно подача воздуха.

Стакан бензонасоса

Стакан бензонасоса – это совокупность основных элементов топливной системы собранных на одной площадке.

В стакан бензонасоса входит:

  • Бензонасос
  • Фильтр грубой очистки
  • Датчик уровня топлива
  • Регулятор давления топлива (только в 1,6 литровых версиях двигателя)
Бензонасос

Является одним из основных элементов топливной системы. Служит для подачи топлива к блоку цилиндров под давлением. Бензонасос – это своего рода электрический двигатель. Работа его основана на принципе действия центробежной силе. Под воздействием магнитного поля образованного в статоре электрического двигателя его якорю придается вращение. На волу якоря установлена улитка насоса которая непосредственно накачивает давление в топливную систему.

Бензонасос очень капризен и прихотлив к чистоте потребляемого топлива. Чаще всего бензонасос выходит из строя по причине некачественного топлива или его нехватки в баке. Чтобы бензонасос прослужил как можно дольше, необходимо заправляется на проверенных АЗС и держать в баке автомобиля не менее 25% от объема бака. Если ездить на «горящей лампочке» бака, то скорее всего бензонасос выйдет из строя намного быстрее, так как при неровностях бензин в баке будет хлюпать из стороны в сторону и бензонасос будет хапать воздух.

Форсунки и топливная рампа

Топливная рампа служит своего рода кейсом для форсунок, именно в нее они устанавливаются.

Топливная рампа с форсунками

Форсунки инжекторного двигателя тоже один из самых важных элементов топливной системы. Предназначены для подачи топлива в блок цилиндров двигателя под давлением. Форсунка распыляет топливо на мелкие капельки для лучшего и легкого воспламенения в цилиндре.

Форсунки

Форсунка устанавливается непосредственно на двигателе автомобиля, а именно в головке блока цилиндров. Количество форсунок зависит от количества цилиндров автомобиля. На автомобилях Лада 4 цилиндра, следовательно, и форсунки будет тоже 4.

Форсунки так же очень чувствительны к топливу, но менее подвержены повреждением так как топливо подаваемое на них фильтруется через 2 фильтра: фильтр грубой очистки и фильтр тонкой очистки. Но о них немного позже.

Регулятор давления топлива
Регулятор давления топлива 1,5 литрового двигателя

Регулятор давления топлива (РДТ) датчик установленный на топливной рампе в версиях двигателя с объемом 1,5 литра и установленный в баке на стакане бензонасоса в версии двигателя с объемом 1,6 литра. Он служит для обеспечения необходимого давления топлива в системе, регулирует давление топлива путем сбрасывания излишнего давления топлива в обратку.

РДТ очень надежный элемент и выходит из строя крайне редко. Причиной его поломки может послужить так же не качественное топливо или фактор старения.

Топливная магистраль
Демонтированная топливная магистраль

Топливная магистраль — это совокупность топливных трубок предназначенная для транспортировки топлива из бака к двигателю внутреннего сгорания. Магистраль в Ладе расположена под днищем автомобиля и защищена пластиковыми кожухами.

Датчик уровня топлива

Датчик уровня топлива устанавливается в баке на стакане бензонасоса. Служит для указания объема топлива в баке, выводя информацию на панель приборов.

Фильтра топливной системы

Фильтра топливной системы инжекторного двигателя служат для защиты от поломки основных элементов топливной системы.

Фильтр тонкой очистки

Фильтр тонкой очистки устанавливается вне бака автомобиля. На автомобилях лада с инжекторными двигателями фильтр тонкой очистки установлен под днищем в задней части в районе балки, прикреплен хомутом. Данный фильтр подготавливает топливо для форсунок.   Отличия фильтров тонкой очистки в зависимости от двигателя.

В 1,5 литровых версиях двигателя фильтр подключается в топливную систему по средствам  металлического штуцера на резьбе.

В 1,6 литровых версиях двигателя фильтр подключается в топливную систему по средствам быстросъёмных пластиковых штуцеров.

Фильтр грубой очистки

Данный вид фильтр устанавливается в баке автомобиля. Подключается фильтр грубой очистки непосредственно к бензонасосу и крепится в стакане бензонасоса. Служит для грубой очистки топлива и подготовке топлива для фильтра тонкой очистки.

Абсорбер и его система

В некоторых автомобилях лада устанавливается топливная система с абсорбером. Абсорбер незаменимая вещь в настоящее время. Служит он для уменьшения выбросов топливных паров в окружающую среду.

Абсорбер

Абсорбер представляет собой колбу, наполненную специальным углем который испаряет пары топлива и подает их в ресивер автомобиля. Устанавливается в моторном щите автомобиля.

Датчик абсорбера

Датчик абсорбера регулирует открытие и закрытие подачи воздуха в абсорбер для регулирования паров. Устанавливается на крышке двигателя в версиях двигателей с объемом 1,6 литра, в версиях двигателя с объемом 1,5 литра устанавливается непосредственно на колбе абсорбера.

Сепаратор

Сепаратор в автомобилях Лада устанавливается под задним левым крылом возле стойки амортизатора и служит для расширения паров топлива образовавшихся в баке вследствие перепада температур. Внешне сепаратор похож на расширительный бачок охлаждающей жидкости.

Клапан опрокидывания

Такой клапан устанавливается рядом с сепаратором под задним левым крылом автомобиля. Служит клапан для того чтобы во время ДТП в перевёрнутый автомобиль не поступало топливо. То есть при переворачивании клапана он перекрывает топливную систему, защищая машину, попавшую в ДТП от возгорания.

Различия топливной системы двигателей Лада

Существует несколько видов исполнения двигателей Лада. Двигателя Лада бывают 1,5 и 1,6 литровыми, 16 клапанные и 8 клапанные. Различий в топливной системе этих двигателей практически нет. Но есть небольшие доработки заводом изготовителем.

Основные различия топливных систем

  • Топливная рампа в двигателях 1,6 круглая и металлическая, в двигателях 1,5 алюминиевая и в виде трапеции.
Топливная рампа 1,5 литрового двигателя
  • Регулятор давления топлива (РДТ)в двигатели 1,6 литра  установлен в баке, а в двигатели 1,5 литра на топливной рампе.
  • Рабочее давления топлива в двигателях 1,5 литра равно 2,8-3,2 бар. В двигателя 1,6 литра до равно до 4 бар.
  • Обратка в двигателе 1,5 литра идет от топливной рампы и обратно в бак, в двигателе 1,6 обратка циркулирует вокруг бака.

Диагностика и проверка топливной системы своими руками

Диагностику топливной системы можно сделать практически на любом СТО, но кому хочется переплачивать за столь плевое дело? Поэтому давайте разберемся, как провести диагностику своими руками. Начинать проводить диагностику топливной системы необходимо с замера давления топлива в топливной рампе. На результатах замеров будет, вынес диагноз и выявлен виновник.

Проверка давления топлива своими руками

Что понадобится для проверки давления топлива:

  • Манометр со шкалой до 10 атм.
  • Шланг диаметром 10 мм.
  • Два хомута 20 мм.

Собираем прибор для проверки давления топлива своими руками необходимо.  Одеваем шланг на штуцер манометра и закрепляем хомутом, так чтобы шланг плотно сидел на штуцере и не слетел при появлении давления.

Проверка Давления топлива осуществляется в нескольких режимах:

  • При включении зажигания.
  • При работе на холостом ходу.
  • При перегазовках.

Итак, приступаем непосредственно к проверки.

Перед началом проверки давления топлива в рампе, необходимо сбросить остаточное давление в рампе.

Сброс давления топлива в топливной рампе, способы:

Первый способ:

Снять штекер питания стакана бензонасоса (находится под задним сидением). Завести автомобиль со снятым штекером и дать ему поработать до того момента пока автомобиль не заглохнет.

Второй способ:

Вынуть предохранитель бензонасоса (находится под центральной панелью F3 (15A)). Завести автомобиль со снятым предохранителем и дать ему поработать до того момента пока автомобиль не заглохнет.

Под пластиковой крышкой предохранитель F3

После того как давление в топливной рампе сброшено можно приступать к замеру давления топлива.

Для безопасности следует прикрыть генератор плотной тряпочкой возлежания попадания топлива на генератора и его возможного возгорания.

  • Замер давления топлива начинают со скручивания пластиковой крышки штуцера рампы.
  • Выкручиванием из рампы золотникового клапана.
  • Подключаем прибор для измерения давления топлива к штуцеру рампы и надежно стягиваем шланг хомутом.
  • Включаем зажигание на автомобиле и ждем пока бензонасос накачает топливо. Манометр должен показать давление не менее 3,6 бар ( для двигателя 1,5 литра  не менее 2,8 бар).
  • Запускаем двигатель, показания манометра должны остаться на том же уровне или увеличиться.
  • Перегазовываем двигатель, показания манометра должны держаться на месте или увеличиваться.
  • Останавливаем двигатель, показания манометра должны немного упасть или не измениться, а так же допускается незначительное падение давления в рампе. Полностью давление в исправной топливной системе уходит в течение нескольких часов.

Замер давления топлива окончен, для быстрого сброса давления и установки золотникового клапана на место можно воспользоваться советами для сброса давления топлива в рампе.

Определение неисправностей
 При выключении зажигания  насос не набирает нужного давления

Если при включении зажигания манометр показывает значения ниже допустимых, то виновниками этого могут быть, сам бензонасос, форсунки, РДТ, топливные фильтры и порыв в топливной магистрали.

 Первым делом необходимо заменить все фильтрующие элементы для того чтобы исключить их, благо стоят они не дорого. При замене топливного фильтра грубой очистки следует обратить внимание на гофрированную трубку соединяющую стакан бензонасоса с бензонасосом на предмет трещин и порывов.  После чего произвести повторный замер давления топлива. Если замена фильтрующих элементов не помогла, идем дальше.

Проверка бензонасоса и РДТ

Не снимая с бака

Необходимо подключиться прибором для измерения давления топлива напрямую к стакану бензонасоса (так можно сделать в двигателях объемом 1,6 литра) либо пережать обратку топливной системы ( двигателя объемом  1,5 литра). Показания манометра должны возрасти до 6-8 бар. Если показания остается такими же, то виновник бензонасос. Если показания манометра возросли, то следует менять регулятор давления топлива.

Со снятием с бака

Сняв стакан бензонасоса из бака, необходимо демонтировать бензонасос и проверить его на предмет давления в «стенку». Исправный насос должен выдавать 6-8 бар. Если насос выдает виновник найдет, если нет и насос давит 6-8 бар то идем дальше и заменяем РДТ.

После замены РДТ устанавливаем стакан на место и проверяем давления топлива снова. В трех режимах. Показания манометра должны быть в норме. Если при установки на авто показания манометра снова упали, то идем дальше и скорее всего это форсунки.

Форсунки

Форсунки это последний вариант нестабильности давления топливной системы. Из-за износа или загрязнения они могут не держать давления топлива. Форсунки необходимо промыть. Как правильно и быстро промыть форсунки своими руками можно подробно ознакомиться в нашей статье. Если промывка форсунок не помогает — их следует заменить.

Видео о замере давления топлива

Вот и все полная диагностика топливной системы автомобиля Лада сделана. Надеемся, наша статья была вам полезна.

← Установка подогрева сидений Промывка форсунок →

enginehack.ru

ГАЗ 31 Брюнетка › Бортжурнал › Стрелки, которых нам не хватает — установка манометра топливной системы

Однажды озадачился темой контроля давления двух жизненно важных систем для двигателя — топливной и масляной. И если на масляной с завода стоит датчик, безбожно врущий но хоть что-то показывающий, то на топливной магистрали вообще голяк. В начале эксплуатации Волги, именно из-за отсутствия данных по давлению топлива, я ошибочно искал решение проблемы самопроизвольного заглушения двигателя. Поменял даже некоторые датчики, хотя проблема была именно в падении давления топливной магистрали вызванной умиранием бензонасоса при прогреве. Тогда благодаря слуху, я не успел поменять пол движка и вовремя услышал странный пульсирующий вой. Но тема давления у меня в памяти осела. Я даже купил манометр для измерения давления топлива и масла фирмы Измерит. На котором гордо было написано для автомобилей ГАЗ. Однако он на 70% не подошел. В тройник маслянного датчика он вкручивался только на 2 витка из-за разного шага резьбы, а в топливную магистраль вообще не подходил, потому что у него тройник рассчитан на шланг диаметром 6 мм, а у меня с завода было 8 мм. Вот и доверяй после этого надписям на измерительных приборах. Да и разбирать систему каждый раз для проверки давления, рискованно.
Решился я тогда встроить в топливную магистраль стационарный манометр. Быстренько прикупил манометр МП-63, так как он используется для промышленных установок и рассчитан на давление в 0,6МПа что соответствует 6 бар. А хороший бензонасос для ГАЗ 3110 дает давление до 5 бар. Однако, быстро не подобрав нужные штуцеры, я как то отвлекся на другие доработки машины, стараясь не забывать и об этом.
Но на днях натолкнулся на статью волговода vgenN51 www.drive2.ru/l/2413932/?…93245426&page=0#a93245426 в которой он реализовал данную систему. Узнав у него отзывы по эксплуатации, решил довести и свою задумку до реализации. На этот раз в Планете железяка смог быстро подобрать все необходимые фитинги.


Правда продавец, заботливо снабдив все штуцера резиновыми колечками, почему то забыл о колечке для самого манометра. Пришлось на манометр с усилием натянуть колечко от форсунки. Осталось собрать все воедино и установить.

Хоть на улице уже морозно, решился ставить. Для безопасности не стал прогревать двигатель. Да и по личному опыту знаю, что после сброса давления в топливной магистрали, потом всегда геморрой с запуском двигателя заново и куча ошибок в ЭБУ. Место для установки манометра выбрал то же что и vgenN51. Да, там манометр стоит боком, но главное он не мешает и место безопасное в случае протечек. А пошевелить иногда шеей для наклона головы, так это всегда полезно. Сама установка произошла очень быстро. Разрезал шланг, и слил из шлангов остатки топлива (50 грамм). После этого одел оба конца на штуцеры. У меня стоят шланги Gates с внутренним диаметром 8мм. Естественно и штуцеры взял на 8мм. Однако разрезав шланг и одев понял, что шланги от эксплуатации слегка увеличились в размерах и диаметр уже стал 9мм и легко оделись на мои штуцеры. Хорошо хоть штуцеры не гладкие, а елочкой и поэтому затянув хомутом, избегу какой-либо возможности утечки.

Теперь осталось только запустить и проверить. Для начала просто повернул ключ без запуска двигателя, чтобы бензонасос накачал давление и была видна герметичность системы вокруг манометра. Все отлично, нигде не течет и давление ЭБН накачал до 2,6 бар.

Вот только после отключения насоса, давление прямо на глазах начало плавно опускаться. Когда оно спустилось до 1,5 бар, решил заново накачать систему с последующим запуском двигателя. Давление снова поднялось до 2,6 и на работающем двигателе держится стабильно. При подгазовывании давление поднималось максимум до 2,8 бар но не выше. Снова заглушил двигатель и стрелка опять медленно поползла вниз. Получается что при работе давление держит, значит РДТ работает. А вот падение после остановки говорит о том что бензин утекает обратно скорее всего через бензонасос. Конечно на работу двигателя это не влияет, но все же бензонасос явно выделывается. Тогда решил проверить какое давление создает сам ЭБН. Запустил снова машину, и начал пережимать шланг слива с РДТ. Давление начало колебаниями подниматься до 5 бар. Выше поднимать не стал, но понял что все же ЭБН качает как надо. Кстати поднятие давления никак не сказалось на работе двигателя. На 5 бар он работал так же как и на 2,6 бар. Не изменился звук двигателя, обороты и вибрация остались теми же. После этого стресс-теста выключил мотор и на мое удивление давление упало только до 2,3 бар и замерло на месте.

www.drive2.ru

Набор для проверки давления топлива

Данный набор я хотел попросить на бэнге на обзор. но он там стоит вдвое дороже, так что я решил что разумнее взять на распродаже, чем потом отбиваться от комментов «дорого! тут вот дешевле!». Когда набор приехал — я пришел к выводу что это даже к лучшему что я взял его за свои…

Вообще, проверка давления и проверка бензонасоса — это достаточно важные процедуры при диагностике. Поэтому меня всегда удивляло как это так, что у диагноста может не быть манометра, и он отправляет к другому человеку с «диагнозом» в стиле «у вас что-то с топливной». Поэтому когда я увидел этот набор за 30 баксов — я возлагал на него довольно большие надежды как на «незаменимый набор для начинающего». По итогу я его так спозиционировать, к сожалению, не смогу.

Кратко теория. При проверке системы топливоподачи (имеется в виду система подачи топлива из бака к двигателю, но не в цилиндры, а до форсунок) бензинового двигателя с НЕ непосредственным впрыском можно и крайне желательно проверять хотя бы ТРИ параметра: системное давление, максимальное давление насоса («на затык», «в стену», «dead head» и т. п. жаргонизмы) и производительность.

Производительность проверяется из обратки (при её наличии) на работающем двигателе (или просто включенном насосе) и должна быть примерно 2л в минуту — более точно см. документацию. Манометр тут не нужен, да и сама проверка на современных системах в которых регулятор давления топлива стоит в модуле насоса вместе с насосом и фильтром в баке — либо невозможна, либо сложна, либо не совсем корректна.

Максимальное давление насоса проверяется собственно на выходе насоса, для этого выход насоса полностью глушится манометром. В принципе, это не очень важный параметр, он просто достаточно наглядно показывает состояние насоса — исправный насос должен выдать максимальное давление на несколько бар выше системного. Чем выше это значение — тем лучше насос в общем случае. Но бывают случаи и когда максимальное давление высоко, а производительности на номинальном недостаточно. Опять же, для системы без обратки для этой проверки требуется снятие насоса, и других вариантов тут нет, ибо из бака по сути торчит выход тройника, который одним концом подключен к выходу насоса, вторым — к регулятору давления топлива, ну и третий — собственно выход. Соответственно, этот вот выход из бака всегда штатно заглушен топливной рампой с форсунками, и проверить максимальное давление насоса не представляется возможным без вмешательства в модуль насоса. Манометр в этом случае будет показывать системное давление.

Что такое системное давление? Это давление которое поддерживается регулятором давления топлива в системе топливоподачи. То есть по сути его проверка показывает скорее исправность регулятора давления топлива, и неисправность бензонасоса можно будет увидеть либо если он совсем дохлый и его максимальное давление ниже либо равно давлению поддерживаемому регулятором давления топлива, либо в движении и под нагрузкой, когда потребление топлива возрастает, и если насос обеспечивает слабую производительность — будет неминуемая просадка системного давления, потому что форсунки будут сливать его быстрее, чем насос накачивать. При таком поведении, несомненно, возможны и другие причины, например забитые топливные фильтры. Ну и естественно, проверка давления в движении небезопасна. Потому что в этом случае при использовании манометра со шлангом не получится захлопнуть капот, плюс нужен помощник чтобы один человек следил за дорогой, а второй да давлением, плюс любая нештатная врезка в топливоподачу чревата утечками и пожаром. У меня был случай, когда шланг фирмы Gates на стенде для проверки форсунок развалился ВДОЛЬ по всей длине при включении насоса, обдав всех присутствующих с ног до головы. а если бы это случилось на машине?

Таким образом, при помощи данного комплекта мы теоретически можем проверить максимальное давление насоса и системное давление. Для проверки максимального давления нам нужны штуцера которые будут глушить напорный патрубок, для проверки системного давления — которые подключаются к соответствующему заводскому порту для проверки давления, либо в разрыв подающей магистрали.

Вводная часть закончена, переходим собственно к герою обзора.

Набор поставляется в чемодане примерно 38х27см.

Открыв — видим бумажку с фоткой содержимого чемодана и перечислением этого содержимого.



А подняв эту бумажку — впечатляемся размеру манометра

Продавец обещает 90мм и это похоже на правду. В сравнении с «обычным» манометром:

Оснащен 40см шлангом со штуцером Шредера 7/16-20unc (такой сейчас ставится дял проверки давления на очень многих автомобилях), соединенным с манометром шлангом длиной 40см, и еще одним тонким шлангом подключенным к кнопке сброса давления

Манометр, к сожалению, аж на 10 бар. Как по мне — это было актуально во времена механического инжектора, когда системное давление было порядка 5-6 бар, а максимальное — ну до 10. Сейчас системное давление типичной системы впрыска — около 4 бар, максимальное давление насоса — ну до 6, пожет до 8, но его не особо нужно проверять, это максимальное давление. Таким образом предел в 10 бар — избыточен, и ни разу не полезен для точности. Особенно в случае проверки давления на всяких моновпрысках с давлением порядка 0.6-1.2 бара. Это не то что в первой половине шкалы — это в первой четверти, там погрешность как бы не превысила значение 😉 А оптимумом будет когда проверяемое значение примерно в середине шкалы. Кстати, класс точности я нигде не увидел.

Таким образом для моновпрысков данный манометр не особо подходит, а для механического впрыска — обычно в наборе есть еще и всякие краны, для оперативной проверки верхнего и нижнего давления. То есть, для механического впрыска этот набор тоже не особо…

Кстати, в попытке разобраться с переходниками я нашел этот вот мануальчик: www.otctools.com/sites/default/files/518587.pdf

Понятно, что он не от этого набора, и тут наверно и половину нет, из того что там приведено, но это наиболее полный мануал по проверке давления, из того что я находил, и переходники тут весьма похожи на то что у нас есть в наборе.

Ну да перейдём к переходникам. Они пронумерованы на картинке, а с обратной стороны листа расписаны все размеры. Есть ошибочка — на шланге подстыковочный размер М6, а не М8х1. Вроде как это для какой-то хонды.

Для начала просто фото:

шланги и хомуты имеют номера 14, 15, 16. шланги с внутренним диаметром 6 и 8мм по 1шт

По точности. «Эталонный» большой и точный манометр на стене, управляющий компрессором показывает 6.9бар, «рабочий» — чуть больше 6.8 (шкала мелкая, точнее всё равно не скажешь), обозреваемый показал 6.7. При этом при попытке проверить давление через переходники 1+7 у меня закономерно выдуло колечко в месте их соединения. То есть нужно либо из более жесткой резины ставить, или медное. Подключился в итоге через тройник, заткнув один из выходов своей затычкой.

Ну а теперь перейдём к применимости. Как видим, большинство переходников имеют наружную резьбу М12х1.5 с одной стороны. Надо полагать что она вкручивается в переходник номер 1. Но вот куда вкручиваются ответные части — я просто без понятия. А инструкции нет. Ну то есть я могу припомнить пару-тройку резьбовых отверстий для проверки давления топлива, но предназначение большинства переходников для меня остаются загадкой. Можно предположить еще, что это переходники для проверки не системного давления, а максимального давления насоса — отсюда и манометр на 10 бар, и штуцера не под тройник… К сожалению, мануал в комплекте отсутствует, поэтому предположить область применения и методику использования — довольно непросто.

Проще всего с тройником — отключил шланг, подключил к тройнику, второй конец комплектным шлангом вместо снятого. Не менее просто с угловым адаптером 7/16-7/16 (папа-мама) — если мало места, то ставим угловой переходник и выводим манометр так как удобнее.

Теперь кольцевые переходники. Как только я взял их в руки — у меня возникли «некоторые сомнения». Во-первых переходники для штуцеров М12 сделаны из шестигранника 14мм. То есть для уплотнения остается крайне мало места (а именно — по 1мм на сторону. и нужно еще учитывать, что уплотнительные шайбы как правило идут прослабленные по внутреннему диаметру, то есть по факту там останется где-то 0.7мм на сторону). Обычно в таких штуцерах шестигранник на 17мм, и любые кольца ставятся без проблем и уплотняют отлично. Насколько всё плохо с данным набором — показала бы практика, если бы не один нюансик.

А нюансик этот заключается в том, что резьба на этих переходниках коротковата! С шайбами стандартной толщины оно просто не сходится настолько, чтобы уплотниться. Можно, конечно, дорезать резьбу, подложить еще пару шайб, но, ребята — что, серьёзно? По сути единственные «понятные» переходники — и такой вот косяк?!

М12х1.5


Не обращайте внимания на гайку — тут не важно куда закручивать, резьбы всё равно маловато.

М8х1


По остальным адаптерам мне сказать нечего — я НЕ встречал машину где стоят такие штуцеры для проверки системного давления. Ну или их достаточно мало. А вот переходников для подключения в разрыв магистрали — в комплекте как-то я не вижу.

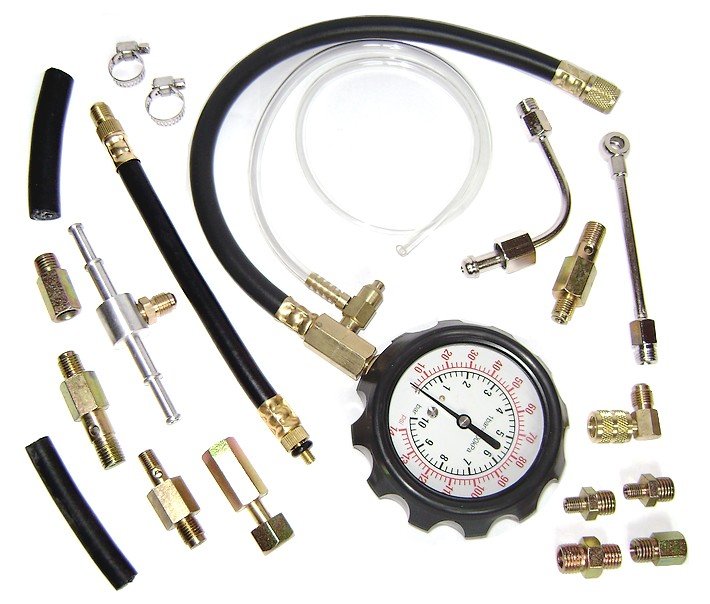

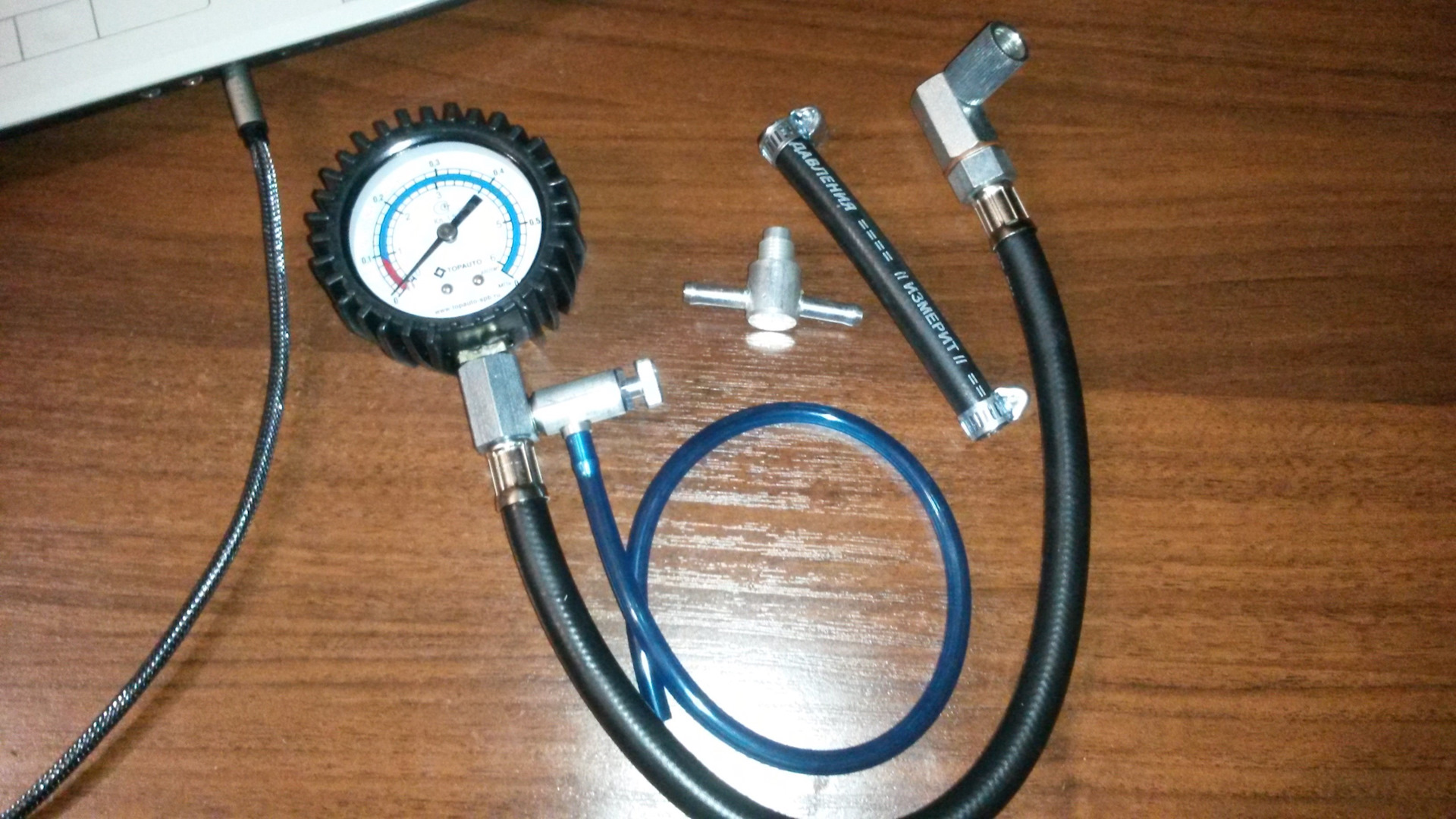

Вот, допустим, мой самопальный набор, точнее его часть. Манометр с тройником:

Это в наборе есть.

А вот чего нет. Еще один типоразмер «Шредера» — фордовский (такой же как на колёсах):

Переходники для старых ауди, мерседесов…

Скажете — слишком старые? Да не старше кольцевых! Но их тут нет. Точнее, они как-бы есть, но в разрыв имеющееся никак не подключить.

Ну ок, вот уже более современные быстросъемы. Их полно разных по конструкции, но размеров не так и много. В обозреваемом комплекте нет ни одного:

Вероятно, я чего-то не понимаю. Возможно это на самом деле набор для проверки давления НЕ топлива (ну не разобрались китайцы когда копировали у какого-нибудь именитого производителя). Или топлива, но не бензина. Или не для нашего рынка, а например для американских машин — но тогда бы по идее резьбы были дюймовые.

Как еще один вариант — этот набор будет неплохим дополнением к какой-нибудь установке для промывки форсунок без снятия с машины.

Я же в итоге получил по сути манометр со шлангом и кнопкой сброса давления, угловой переходник для него, тройник. Это — то что ТОЧНО пригодится. Ну и чемодан, но внём для меня особой пользы нет. Пригодились бы и переходники под кольцевые штуцера, но их придётся как минимум допиливать — так у меня уже есть допиленные, под мой старый манометр. И еще горсть непонятных разнообразных переходников с резиновыми уплотнениями. Куда, зачем? Тайна великая есть. Не, может они когда-то пригодятся так, что окупят за раз всю эту коробочку, но пока — не знаю, не знаю… Ну или может мне в комментах коллеги напишут что я лошара, и это на самом деле переходники для совсем другого.

Так что, как-то вот так. Инструмент, который я думал спозиционировать как незаменимый для каждого диагноста — оказался каким-то странным и непонятным лично для меня. 27 баксов этот набор как изделие несомненно стóит — тут и чемодан, и манометр, и куча переходников, то есть как-бы есть за что платить. Но вот стóит ли его покупать? Я чот не уверен. Ну или по крайней мере есть смысл немного погодить до выяснения (в комментах) что это и зачем на самом деле, либо более дешевых вариантов. А из обзора, надеюсь, будет по крайней мере ясно какие переходники в комплекте чтобы оценить их применимость к своим случаям.

В прошлом обзоре, где я делал нечто похожее «из *овна и палок», мне советовали такое готовое решение. Надо сказать, что хоть в этом случае и не придётся «платить за ненужные переходники», и манометр на 7 бар вместо 10 (что лучше), и вроде как фордовский переходник есть (не уверен, но вроде похож) — но кнопки сброса давления на манометре нет, а цена — всего на пару баксов ниже. Как по мне — переплата 2-5 баксов за переходники, даже если они на данный момент не нужны и/или требуют доработки, но могут пригодиться в будущем — вполне оправданна.

Есть и другие варианты, конечно. Например, набор TU-443 например выглядит гораздо более привлекательным (на картинках), но вот цена конкретно отпугивает. То есть он и мне не нужен за такие бабки (и для пользования, и для обзора), и начинающий диагност его себе позволит не каждый.

Так что, я традиционно жду обсуждения в комментах, которые в очередной раз могут быть полезнее обзора 😉 Предлагайте свои варианты применения имеющихся переходников, ну и варианты более толковых наборов для измерения давления.

mysku.ru

Motorhelp.ru диагностика и ремонт двигателя

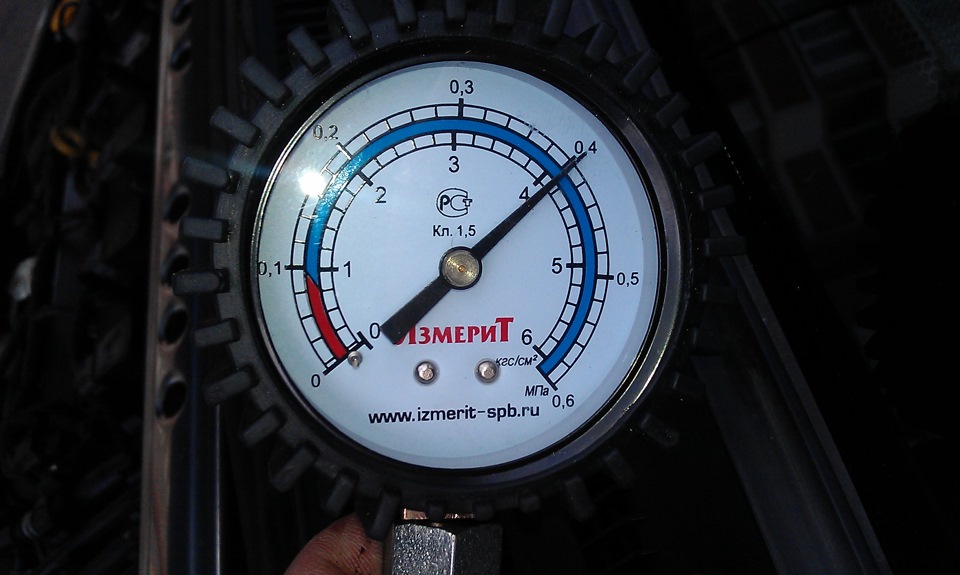

Для тех, кто намучился с поделками от "Измерита", "Друга" и тому подобным Г... предлагаю варианты изготовления топливного манометра своими руками.

Измерение давления топлива является неотъемлемой частью диагностики топливной системы инжекторного двигателя. От того в каком состоянии находится "сердце" системы – топливный насос, зависит состав смеси и следовательно динамика автомобиля и его поведение в различных условиях.
Естественно, для работы потребуется топливный манометр, с помощью которого можно замерить давление и производительность топливного насоса. Предлагаю вашему вниманию подробную статью Сергея Федоренко о том, как сделать топливный манометр своими руками из доступных материалов и запчастей.

Давно сделал самодельные топливные манометры и они трудятся до сих пор. На рынке были куплены разные манометры, краники, тройники, переходники и хомуты. Все это стоит копейки.

Манометр в сборе:

Наконец и у нас открылся магазин комплектующих и запчастей для холодильного оборудования. Я тут же поспешил его посетить. На прилавке разные штуцера, переходники, муфты, шланги и т.д. Рядом шланги разной длины и цвета.
Накупил всего, что может пригодиться в работе:

Чтобы не ошибиться с размером резьбы, взял с собой пластиковый колпачок штуцера рампы. По нему подобрал в магазине переходник и далее по этому переходнику, проверял соответствие резьбы шлангов, переходников и тройников.
По другому, продавщица и не поняла бы, слово - «порт Шредера размером….» вызывало у нее округление глаз, поэтому приходилось указывать пальцем на нужную деталь и проверять соответствие размеров т.к. порты Шредера бывают разных размеров.
Важное примечание.
К ВАЗовскому штуцеру идеально подходят шланги для заправки кондиционеров френом R-22.

На рынке был куплен манометр 100 мм в диаметре, с ценой деления 0,1 кг и классом точности 1,5.
В виду его большого размера, не потребовалось делать дополнительные переходники, все
разместилось на самом манометре.

Штуцер сливного крана залит оловом и в нем просверлено отверстие диаметром 1.5 мм. Такое отверстие делаю всегда - на всех манометрах. При тестировании давления топлива, это дает возможность предварительно оценить производительность насоса.

Для предварительной оценки производительности насоса, открываю краник и топливо сливается через трубку в емкость, по остаточному давлению топлива и сужу о производительности насоса и его состоянии. Например, хороший насос, показывает остаточное давление в районе 1-1.5 кг, при показании 0.5 кг насос уже на последнем вздохе и может не перекрыть расход топлива при больших нагрузках.

В шланг добавил еще один кран для того чтобы, при отсоединении манометра от рампы, не допускать слива бензина со всего шланга. При отсоединении от рампы, вначале сбрасываю давление открыв кран слива, после чего, закрываю его и закрываю второй – добавочный кран.

Вообще, штуцера шлангов изготовлены очень продумано и качественно, если быстренько закручивать и откручивать штуцер шланга, то практически ни одной капли бензина не вытекает даже на пальцы.

Уплотнительная резиновая трубка штуцера шланга, выступает над штифтом который надавливает на золотник штуцера рампы.
При закручивании гайки, резиновая трубка уплотняет соединение и при дальнейшем закручивании гайки, резиновое уплотнение сжимается и штифт, находящийся в штуцере шланга, надавливает на золотник рампы открывая этим доступ бензина к манометру.

Изгиб трубки штуцера шланга позволяет без проблем подключаться ко всем рампам ВАЗ, кроме двигателя 1.5л 16кл, тут изгиба не достаточно и шланг упирается в крышку ГРМ. Для возможности подключения к рампе
этого двигателя, нужно либо немного подогнуть трубку (изогнутая трубка показана в сравнении со стандартной –
не изогнутой), либо использовать угловой штуцер, который можно крепить к шлангу под любым углом:

Манометру можно задать любую конфигурацию:

При необходимости выноса манометра в салон автомобиля, для тестировании давления топлива под
нагрузкой в движении, через переходник, добавляется еще один шланг нужной длины.

Вот еще один вариант самодельного топливного манометра.

Кусок шланга со штуцером, оставшийся от изготовления сливного крана, приспособил к другому
манометру, теперь через переходник к нему можно добавлять шланги любой длины.

Чертеж штуцера топливного манометра для самостоятельного изготовления:

Резьба штуцера для топливной рампы ВАЗ имеет размер 7/16-20 UNF (20 ниток на дюйм - шаг 1,27 мм). Самый близкий метрический аналог М11x1,25.
Способ подключения к топливной рампе двигателя автомобиля:

скачать dle 10.6фильмы бесплатно

motorhelp.ru

Манометр: прибор для измерения давления

Для эффективной работы автомобиля нужно, чтобы исправно работали все его системы и узлы. Одно из ведущих мест занимает топливная система. От качества ее работы зависит не только работа автомобиля, но и безопасность водителя и пассажиров. Чтобы избежать проблем, нужно следить за ее состоянием. В статье рассматриваются манометры для измерения давления топлива, их технические характеристики.

Блок: 1/5 | Кол-во символов: 391
Источник: https://avtozam.com/elektronika/dashboard/manometry-davlenija/

Описание манометра

Действие манометра основано на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

Блок: 2/12 | Кол-во символов: 381
Источник: https://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80

1. Что такое манометр, вакуумметр и мановакуумметр ?


                Манометр технический.

Манометр — это прибор, предназначенный для измерения избыточного давления рабочей среды посредством деформации трубчатой пружины (трубка Бурдона).


              Вакуумметр технический.

Вакуумметр — это прибор, предназначенный для измерения разряжения рабочей среды посредством деформации трубчатой пружины. Стандартная шкала для вакуумметра от -1..0 атм. Шкала на вакуумметре всегда отрицательная, т. к. происходит измерение давления ниже атмосферного.


              Мановакуумметр  технический.

Мановакуумметр — это прибор, предназначенный для измерения избыточного давления и разряжения рабочей среды посредством деформации трубчатой пружины.

Вышесказанное по простому  :
— если на шкале прибора только положительное давление, то это манометр.
— если на шкале прибора только отрицательное давление, то это вакуумметр.
— если на шкале прибора есть и отрицательное и положительное давления, то это мановакуумметр.

В промышленности и сфере ЖКХ наибольшее распространение находят манометры с трубчатой пружиной Бурдона. Это связано с простотой конструкции и относительно невысокой стоимостью.


                      Манометр «изнутри» .

Блок: 2/10 | Кол-во символов: 1295
Источник: https://www.specarmatura.ru/articles/113950/

2. Какие бывают манометры ?

Технические манометры — самые распространенные приборы для измерения давления воды, воздуха, газов, которые нашли широкое применение в сфере ЖКХ и промышленности. Если у Вас нет никаких специфических требований к прибору — то однозначно следует рассматривать технические манометры.


               Технический манометр ТМ610Р.

Котловые манометры — это технические манометры с диаметром корпуса 250мм. Эти манометры применяются при установке на большой высоте или в труднодоступных местах, что позволяет снимать показания прибора с большого расстояния.


              Котловой манометр ТМ810Р.

Виброустойчивые манометры — приборы для измерения давления в условиях повышенной вибрации на трубопроводе или установке. Эти приборы массово применяются на насосных станциях, компрессорах, автомобилях, судах и поездах.


       Виброустойчивый манометр ТМ-320Р.

Коррозионностойкие манометры — приборы изготовленные полностью из нержавеющей стали и предназначенные для работы с агрессивными средами.



      Коррозионостойкий манометр ТМ621Р.

Сварочные манометры — приборы предназначенные для контроля давления на кислородных и ацетиленовых редукторах, пропановых баллонах Сварочные манометры бывают кислородные (цвет корпуса синий), ацетиленовые (цвет корпуса белый или серый) и пропановые (цвет корпуса красный). На циферблате каждого прибора в кружочке стоит тип среды.





Сварочный манометр для кислорода.



Сварочный манометр для ацетилена.



Сварочный манометр для пропана.

 Манометры точных измерений (образцовые манометры)— приборы с низким классом точности 0.6 или 0.4 применяются для опрессовки газопроводов, поверки технических манометров, а так же для измерения давления технологических линий, требующих повышенной точности измерения.


                  Образцовый манометр.

Манометры аммиачные— приборы для измерения давления в системах хладоснабжения. Эти приборы изготавливаются на базе коррозионностойких манометров с измененным циферблатом.


                 Аммиачный мановакуумметр.

Манометры автомобильные — приборы для измерения давления воздуха в шинах. Эти приборы можно купить в автомобильных магазинах или сервисных центрах.

Цифровые электронные манометры— бывают двух разновидностей: в моноблочном корпусе и комплект из преобразователя давления и электронного блока для индикации и регулирования параметров. Эти приборы применяются для точного измерения давления и в системах автоматизации технологических процессов.





Преобразователь давления ДДМ-03-МИ.



Измерители-регуляторы 2ТРМ1.



Преобразователь давления ПД100.

Манометры электроконтактные— это технические манометры с электроконтактной приставкой предназначенные для коммутации контактов в системах автоматизации.





Манометр электроконтактый ТМ610Р-05.



Манометр электроконтактный АДМ-100.



Манометр электроконтактный ДМ-2010.

Принципиальным отличием этих приборов от всего многообразия манометров является наличие параметра исполнение манометра. На сегодняшний день эти приборы выпускаются в шести исполнениях.

Блок: 3/10 | Кол-во символов: 3490
Источник: https://www.specarmatura.ru/articles/113950/

Виды измерительных приборов

Приборы для измерения давления подразделяются на такие разновидности:

  • Тягонапоромеры — это мановакуумметр, который имеет крайние пределы измерения не выше 40 кПа.
  • Тягомеры — вакуумметр, который имеет предел измерения равный (-40) кПа.
  • Напорометр — это манометр малого избыточного давления (+40) кПа.
  • Мановакуумметры — это устройства, которые способны измерять как вакуумметрическое, так и избыточное давление в пределах 60−240000 кПа.
  • Вакуумметр — устройство, измеряющее разрежение (давление, которое ниже атмосферного).
  • Манометр — устройство, которое способно измерять избыточное давление, то есть разность между абсолютным давлением и барометрическим. Его пределы колеблются от 0,06 до 1000 МПа.

Большинство импортных и отечественных манометров изготавливаются по всем общепринятым стандартам. Именно по этой причине существует возможность замены одной марки на другую.

При выборе прибора необходимо опираться на такие показатели:

  • Расположение штуцера — осевое или радиальное.
  • Диаметр резьбы штуцера.
  • Класс точности прибора.
  • Диаметр корпуса.
  • Предел измеряемых значений.

Блок: 4/5 | Кол-во символов: 1115
Источник: https://tokar.guru/instrumenty/manometr-pribor-dlya-izmereniya-davleniya.html

Как работает манометр давления?

Наибольшее распространение среди приборов, измеряющих давление, получили пружинные манометры. Их преимуществом является простота устройства, надежность, хорошие технические характеристики и возможность измерять давление в широком диапазоне.

Конструкция пружинного манометра

В качестве чувствительного элемента в пружинном манометре выступает изогнутая трубка полая внутри. Она может иметь сечение в виде эллипсоида или овала. Под действием давления она деформируется. С одного конца трубка запаяна, а на втором находится штуцер, с помощью которого измеряется давление в среде. Запаянный конец трубки соединяется с передаточным механизмом.

В конструкцию прибора входит:

  • зубчатый сектор;
  • поводок;
  • ось;
  • шестеренки;
  • стрелки прибора;
  • корпус.

Чтобы исключить мертвый ход, между зубьями шестеренки и сектора установлена специальная пружина.
Измерительная шкала имеет градацию в паскалях или барах. Стрелка показывает значение избыточного давления среды, в которой выполняются измерения.

Принцип действия прибора простой. Внутрь трубки поступает давление от измеряемой среды. Под его действием трубка пытается выпрямиться, так как площади внутренней и внешней поверхности отличаются. Свободный конец трубки движется, и благодаря передаточному механизму стрелка совершает поворот на определенный угол. Деформация трубки и измеряемое давление находятся в прямолинейной зависимости. Поэтому стрелка при отклонении относительно шкалы манометра показывает значение давления.

Разновидности

Существует множество видов манометров для измерения как высокого, так и низкого давления, с разными техническими характеристиками. Одним из параметров, по которым различаются эти устройства, является класс точности. Чем меньше значение, тем более точный манометр. Наиболее точными являются цифровые.

По назначению манометры делятся на следующие виды:

  1. Общетехнические. Предназначены измерять давление в разных средах, в том числе с их помощью измеряют вакуумметрические и избыточные давления.
  2. Электроконтактные. Оснащены электросигнализацией, позволяющей выполнять регулировку измеряемой среды. Выпускаются двух типов: с микро выключателями и на основе электроконтактной приставки.
  3. Специальные. Применяются чтобы измерить давление различных газов. В зависимости от вида газа имеют определенный цвет корпуса и буквы в маркировке: кислородные (К)– голубые, ацетиленовые (Ац) — белые, аммиачные (А) – желтые, для измерения негорючих газов – черные, для горючих – красные.

Кислородный измерительный прибор

  1. Эталонные. Имеют высокий класс точности, поэтому используются для проверки, регулировки и испытаний других приборов измерения давления.
  2. Судовые. Используются на речном и морском транспорте.
  3. Железнодорожные. Используются на железно-дорожном транспорте.
  4. Самопишушие: оснащены механизмом, который позволяет на диаграммной бумаге чертить график работы прибора.

По принципу работы существуют следующие типы манометров:

  1. Поршневые. Состоят из цилиндра и вставленного внутрь поршня.
  2. Жидкостные. Их основу составляет трубка, наполненная жидкостью. Могут быть двух типов: с одной трубкой и с двумя. Вторые применяются для сравнения давления в двух средах.
  3. Деформационные. Основаны на деформации чувствительного элемента (пружины, сильфона, мембраны и др.), который деформируясь, воздействует на стрелку прибора.
  4. Пьезоэлектрические. Основаны на пьезоэффекте – при механическом воздействии появляется электрозаряд в кристалле кварца.

Различные типы манометров широко применяются в промышленности, быту и других областях народного хозяйства в зависимости от технических параметров.

На что обратить внимание при выборе?

Для диагностики неполадок в топливной системе нужно знать, какое давление топлива в разных местах системы. Проще всего пройти технический осмотр на СТО, где есть точные цифровые устройства. Но для этого нужно выделить время и деньги. Многие водители предпочитают этот прибор иметь в наборе своих инструментов, также как и механический манометр давления масла.

На авторынке и специализированных магазинах предлагается большой выбор манометров, с разными техническими характеристиками предназначенных выполнять измерения на автомобилях как отечественного, так и импортного производства.

Заводские манометры имеют следующие преимущества:

  • прибор покупается в комплекте, с которым идет множество адаптеров, позволяющих измерять давление топлива на автомобилях разных марок и моделей;
  • на заводских приборах удобная шкала, которая точно показывает давление;
  • продаются специальные приборы, измеряющие давление в топливных системах, оснащенных перепускным клапаном;
  • заводские приборы позволяют снимать показания при различных режимах работы машины в отличие от манометров, изготовленных своими руками.

В настоящее время в ассортименте манометров имеются электронные и цифровые приборы для измерения и регулировки давления топливной системы, имеющие высокие технические характеристики. Электронные и цифровые манометры дают возможность получить самые точные показания, так как они улавливают даже самые незначительные изменения показателей давления.

Лучше покупать топливный измерительный прибор, у которого крупная удобочитаемая шкала, с пределом измерения — 5-6 кгс/кв. см. Обратить внимание следует на герметичность соединений, так как во время измерений при недостаточной герметичности капли топлива могут попасть на сильно разогретые детали мотора, что может стать причиной пожара.

Автомобильный топливный измеритель

Многие автолюбители используют для измерения и регулировки давления в топливной системе воздушные манометры, с помощью которых измеряют давление воздуха в автомобильных шинах. Хотя принципы, которые лежат в основе обоих приборов, практически одинаковые, однако, измерения отличаются пределами значений. Для топлива предел показателей находится в интервале от 5 до 7 атмосфер, для воздуха – в интервале от 16 до 20 атмосфер.

Поэтому при использовании воздушного измерительного прибора для измерения давления топлива будут получены результаты с большой погрешностью, так как стрелка не поднимется выше самых начальных значений. Регулировку при таких показаниях трудно выполнить правильно. Несмотря на это, самодельные топливные измерительные приборы изготавливаются из воздушных манометров.

Блок: 2/3 | Кол-во символов: 6218
Источник: https://v-mireauto.ru/kak-rabotaet-manometr-davleniya/

Руководство по изготовлению самодельного манометра

Многие мастера на все руки считают, что не стоит тратить лишние деньги на покупку заводского манометра, так как его можно сделать своими руками.

Для того, чтобы самодельное устройство позволяло поучать как можно более точные данные, собирать его нужно крайне внимательно, не упуская ни одной мелочи.

Самодельные измерительные приборы

Инструменты и материалы

Для того, чтобы сконструировать самостоятельно прибор для измерения давления в топливной системе, необходимо приготовить следующие детали:

  1. Воздушный манометр, с помощью которого измеряют давление воздуха в автомобильных шинах. Он предпочтительнее топливного, так как его проще купить, и стоит он дешевле. Рекомендуется приобретать прибор, предназначенный для автомобилей ВАЗ, так как можно использовать как манометр давления масла, если открутить штуцер для бензина. Для измерения нужно шланг от изготовленного самостоятельно прибора прикрутить на место датчика масла.
  2. Переходник. С этой ролью с успехом справится обычный штуцер, у которого значение резьбы 7/16-20 UNF.
  3. Бензофильтр, подойдет для ВАЗа. Можно взять старый. Сам фильтр не нужен, понадобится только штуцер от него. Если б/у нет, то купить можно самый дешевый. Штуцер нужно отрезать, а концы рекомендуется немного развальцевать. Можно выточить штуцер своими руками.
  4. Соединитель топливной системы, имеющий форму буквы «Y».
  5. Четыре хомута.
  6. Бензиновый шланг. Чтобы изготовить измерительный прибор, нужно купить бензошнур длиной более метра.

Набор деталей для сборки

Купив все необходимые детали, можно приступать к изготовлению самодельного манометра.

Алгоритм действий

Изготовление манометра своими руками не представляет ничего сложного. Имея все детали, остается только все правильно собрать.

Сборка состоит из следующих шагов:

  1. Сначала топливный шнур нужно разрезать на три части.
  2. Затем к соединителю от топливной системы нужно присоединить топливный шланг. Для надежного соединения шланги крепятся с помощью хомутов. Места соединений, должны быть герметичными, не пропускающими воздух, иначе показания будут не точными.
  3. На один из концов бензошланга нужно присоединить прибор для измерения воздуха. Он также должен быть закреплен как можно плотнее. Для этого, как и раньше, используем хомут и штуцер.

Самодельный прибор в сборе

Топливный манометр собран, с его помощью можно измерять давление в топливной системе. Для этого один из свободных концов шланга нужно присоединить к входу топливной рампы, а второй — к выходу топливного фильтра.

При малейших подозрениях на неисправность в топливной системе, нужно:

  • проверить регулятор давления топлива с манометром, который есть в наличие;
  • измерить давление нулевой подачи;
  • при выключении насоса, проводят проверку на исправность обратного клапана и РДТ в целом;
  • гуляющая стрелка манометра при включенном двигателе может свидетельствовать о забитой сеточке бензонасоса.

Проверка топливно-эмульсионной системы

Таким образом, даже имея самодельный манометр, можно следить за исправностью автомобиля, оградив себя от неприятных сюрпризов в дороге. Следует регулярно проверять давление мала и топлива. Если показания не отвечают норме, нужно искать причину. При обнаружении малейших неисправностей их нужно сразу же устранять.

Блок: 4/5 | Кол-во символов: 3210
Источник: https://avtozam.com/elektronika/dashboard/manometry-davlenija/

Типы манометров

Манометр низкого давления (СССР)

В зависимости от конструкции, чувствительности элемента различают манометры жидкостные, грузопоршневые, деформационные (с трубчатой пружиной или мембраной). Манометры подразделяются по классам точности: 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше число, тем точнее прибор).

Блок: 4/12 | Кол-во символов: 333
Источник: https://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80

4.

Перевод единиц давления манометров

При покупке манометра часто возникает необходимость измерения давления в нестандартных единицах измерения. Наш опыт работы говорит, что если речь малом количестве приборов (менее 100 шт), то заводы ничего переделывать на своих шкалах не будут и прийдется переводить единицы измерения самостоятельно.

1кгс/см2=10.000кгс/м2=1бар=1атм=0.1Мпа=100кПа=100.000Па=10.000мм.вод.ст.=750мм. рт. ст.= 1000мБар

Блок: 5/10 | Кол-во символов: 444
Источник: https://www.specarmatura.ru/articles/113950/

Видео «Манометр давления для автомобиля с инжектором»

В этом видео от канала Автоэлектрика ВЧ демонстрируется, как изготовить самостоятельно устройство для измерения давления в инжекторной системе авто.

Блок: 5/5 | Кол-во символов: 201
Источник: https://avtozam.com/elektronika/dashboard/manometry-davlenija/

5. Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.











Кран трехходовой шаровый.



Кран трехходовой пробковый с контрольным фланцем.

  Кран трехходовой пробковый с ручкой.

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.









Игольчатый вентиль стальной.



Игольчатый вентиль нержавеющий.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.


      Демпферный блок.

Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.


   Отборные устройства ( прямое и угловое ).

Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред. При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе.


     Разделитель мембранный РМ.

При установке манометров есть несколько требований, обязательных к выполнению:
— монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе
— манометр устанавливается с вертикальным расположением циферблата
— вращение манометра производится за штуцер при помощи гаечного ключа
— прикладывать усилие к корпусу манометра запрещается

Блок: 6/10 | Кол-во символов: 3748
Источник: https://www.specarmatura.ru/articles/113950/

На что обратить внимание при выборе?

Для диагностики неполадок в топливной системе нужно знать, какое давление топлива в разных местах системы. Проще всего пройти технический осмотр на СТО, где есть точные цифровые устройства. Но для этого нужно выделить время и деньги. Многие водители предпочитают этот прибор иметь в наборе своих инструментов, также как и механический манометр давления масла.

На авторынке и специализированных магазинах предлагается большой выбор манометров, с разными техническими характеристиками предназначенных выполнять измерения на автомобилях как отечественного, так и импортного производства.

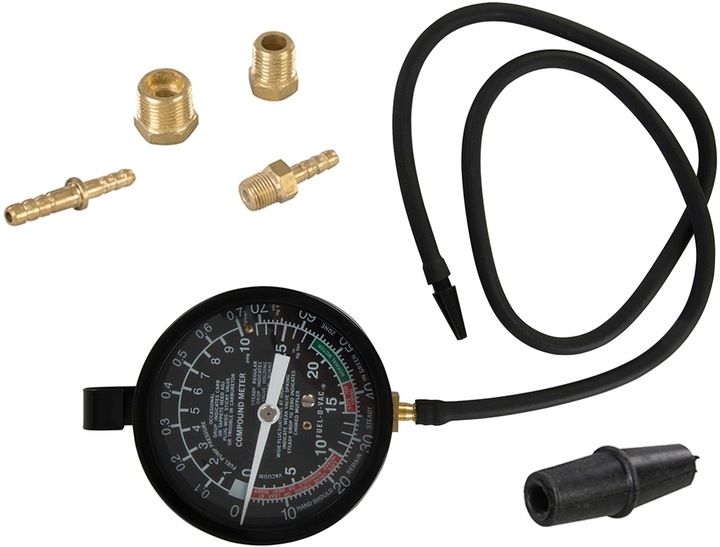

Комплект для измерения

Заводские манометры имеют следующие преимущества:

  • прибор покупается в комплекте, с которым идет множество адаптеров, позволяющих измерять давление топлива на автомобилях разных марок и моделей;
  • на заводских приборах удобная шкала, которая точно показывает давление;
  • продаются специальные приборы, измеряющие давление в топливных системах, оснащенных перепускным клапаном;
  • заводские приборы позволяют снимать показания при различных режимах работы машины в отличие от манометров, изготовленных своими руками.

В настоящее время в ассортименте манометров имеются электронные и цифровые приборы для измерения и регулировки давления топливной системы, имеющие высокие технические характеристики. Электронные и цифровые манометры дают возможность получить самые точные показания, так как они улавливают даже самые незначительные изменения показателей давления.

Лучше покупать топливный измерительный прибор, у которого крупная удобочитаемая шкала, с пределом измерения — 5-6 кгс/кв. см. Обратить внимание следует на герметичность соединений, так как во время измерений при недостаточной герметичности капли топлива могут попасть на сильно разогретые детали мотора, что может стать причиной пожара.

Автомобильный топливный измеритель

Многие автолюбители используют для измерения и регулировки давления в топливной системе воздушные манометры, с помощью которых измеряют давление воздуха в автомобильных шинах. Хотя принципы, которые лежат в основе обоих приборов, практически одинаковые, однако, измерения отличаются пределами значений. Для топлива предел показателей находится в интервале от 5 до 7 атмосфер, для воздуха – в интервале от 16 до 20 атмосфер.

Поэтому при использовании воздушного измерительного прибора для измерения давления топлива будут получены результаты с большой погрешностью, так как стрелка не поднимется выше самых начальных значений. Регулировку при таких показаниях трудно выполнить правильно. Несмотря на это, самодельные топливные измерительные приборы изготавливаются из воздушных манометров.

Блок: 3/5 | Кол-во символов: 2647
Источник: https://avtozam.com/elektronika/dashboard/manometry-davlenija/

6. Как эксплуатировать манометры ?

При эксплуатации манометров необходимо соблюдать рекомендации и физические параметры (температура среды и допустимое давление), прописанные в паспорте прибора. Самым важным требованием к эксплуатации является плавная подача давления на манометр. Если прибор подобран правильно и эксплуатируется без нарушений, то проблем обычно не бывает.
Рассмотрим случаи, при которых не допускается эксплуатация манометра:
— при подаче давления на прибор стрелка не двигается
— приборное стекло повреждено или разбито
— стрелка прибора движется скачками
— после сброса давления с прибора стрелка не возвращается к нулевой отметке
— погрешность измерения превышает допустимое значение

Блок: 7/10 | Кол-во символов: 733
Источник: https://www.specarmatura.ru/articles/113950/

Применение манометров

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

Блок: 8/12 | Кол-во символов: 255
Источник: https://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80

7. Как осуществляется поверка манометров ?

Манометр является средством измерения давления и подлежит обязательной поверке. Поверку манометров можно условно разделить на два вида:
— первичная поверка — это поверка, которая производится заводом изготовителем перед продажей прибора и подтверждается наличием клейма поверителя на стекле или корпусе манометра, а так же соответствующей отметкой в паспорте прибора. Первичная поверка без каких-либо проблем признается контролирующими организациями и прибор можно эксплуатировать до окончания этого срока.

— переповерка манометра — это поверка прибора, которая производится после окончания срока первичной поверки манометра. Перед переповеркой манометра необходимо убедиться что прибор исправен т. к. в случае неисправности прибора Вы за деньги, сопоставимые со стоимостью прибора, получите красивое уведомление о том, что прибор не исправен и его нужно ремонтировать или выбрасывать. Переповерка манометра производится в ЦСМ (центр стандартизации и метрологии) своего города или в любой организации, у которой есть лицензия на поверку и необходимое оборудование.

Блок: 8/10 | Кол-во символов: 1118
Источник: https://www.specarmatura.ru/articles/113950/

Цветовая маркировка

Довольно часто корпуса манометров, служащих для измерения давления газов, окрашивают в различные цвета. Так манометры с голубым цветом корпуса предназначены для измерения давления кислорода. Жёлтый цвет корпуса имеют манометры на аммиак, белый — на ацетилен, тёмно-зелёный — на водород, серовато-зелёный — на хлор. Манометры на пропан и другие горючие газы имеют красный цвет корпуса. Корпус чёрного цвета имеют манометры, предназначенные для работы с негорючими газами.

Блок: 9/12 | Кол-во символов: 492
Источник: https://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80

8. Какой манометр лучше купить ?

На сегодняшний день на рынке представлены около 10 российских производителей приборов, 2 белорусских производителя и несметное количество иностранных производителей приборов. Рассмотрим особенности каждых приборов.

— Российские заводы — наиболее оптимальный выбор для покупки манометров. Многие спросят — почему? Все довольно просто — российские манометры существенно дешевле импортных при сопоставимом качестве, срок первичной поверки 2 года в отличие от белорусских, выпускается вся линейка приборов от технических до коррозионностойких.

— Белорусские заводы — довольно дешевые приборы, но у них есть 3 существенных недостатка:
— первичная поверка на 1 год, что превращает их дешевизну в «миф» и «беготню» с перепроверкой.
— упрощенный механизм, который при серьезных нагрузках долго не работает.
— пластиковое стекло вместо приборного так же вносит сложности в эксплуатации и надежности прибора.

— Иностранные манометры — наш многолетний опыт торговли приборами показывает, что смысл в покупке аналогичен приобретению российского прибора, но только 2-3 раза дороже нет. Все объяснения продавцов иностранных приборах об уникальном качестве, супер технологиях и т. п. являются обычной уловкой для объяснения клиенту, почему он так круто переплачивает. Если условия эксплуатации сложные, просто нужно покупать специализированный прибор вместо технического и он будет без проблем работать. Если Вас терзают сомнения и у Вас есть возможность с помощью отвертки разобрать два аналогичных манометра российский и импортный — то Вам вряд ли повезет найти несколько отличий.

Исключение составляют узкоспециализированные приборы с нестандартными шкалами и параметрами, которые в России не производятся.

Блок: 9/10 | Кол-во символов: 1750
Источник: https://www.specarmatura.ru/articles/113950/

Кол-во блоков: 22 | Общее кол-во символов: 29396
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80: использовано 4 блоков из 12, кол-во символов 1461 (5%)
  2. https://tokar.guru/instrumenty/manometr-pribor-dlya-izmereniya-davleniya.html: использовано 2 блоков из 5, кол-во символов 2690 (9%)
  3. https://www. specarmatura.ru/articles/113950/: использовано 7 блоков из 10, кол-во символов 12578 (43%)
  4. https://avtozam.com/elektronika/dashboard/manometry-davlenija/: использовано 4 блоков из 5, кол-во символов 6449 (22%)
  5. https://v-mireauto.ru/kak-rabotaet-manometr-davleniya/: использовано 1 блоков из 3, кол-во символов 6218 (21%)

как проверить манометром, какое должно быть в топливной рейке ВАЗ, какое значение считается низким. Измерение, проверка прибором регулятора

Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ.

Причины для измерения

  • После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
  • Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
  • Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.

В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему.

  • Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
  • После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

Влияние на работу двигателя

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

Изготовление манометра для проверки своими руками

Устройство прибора для измерения давления в топливной системе:

  • механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах;
  • шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования. Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы.

Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля.

Как измерить?

  1. Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.
  2. Подключите прибор для измерения давления в разрыв штатной магистрали.
  3. Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.
  4. Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.
  5. Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.

Какое должно быть давление в топливной рейке?

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

  • Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
  • Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.
  • Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

технические характеристики, инструкция по изготовлению

Для эффективной работы автомобиля нужно, чтобы исправно работали все его системы и узлы. Одно из ведущих мест занимает топливная система. От качества ее работы зависит не только работа автомобиля, но и безопасность водителя и пассажиров. Чтобы избежать проблем, нужно следить за ее состоянием. В статье рассматриваются манометры для измерения давления топлива, их технические характеристики.

Содержание

[ Раскрыть]

[ Скрыть]

Технические параметры манометра

С греческого языка манометр переводится как «разреженный» и «метр», то есть это прибор для измерения давления неплотных веществ: газов, жидкостей и т.д. Манометры относятся к средствам, с помощью которых можно произвести диагностику технического состояния автомобиля. Современные приборы могут быть механические, электронные и цифровые.

Измерительный прибор с насадками

Назначение

Порой во время движения автомобиль начинает дергаться, при нажатии на педаль газа глохнет, а иногда и вовсе не заводится. Причин такого поведения машины может быть множество. В первую очередь следует проверить давление топливной рампы. Понижение давления ниже допустимого приводит к неправильной работе силового агрегата.

Следит за техническим состоянием современного авто электронный блок управления (ЭБУ), но контроль над давлением топлива в рампе не входит в его функции. Естественно, при значительном понижении система выдаст наличие проблемы по датчику, который контролирует объем кислорода в топливно-воздушной смеси. Манометр для измерения давления топлива дает возможность оценить исправность топливной системы.

С его помощью проверяются такие элементы топливной системы как:

  • бензонасос;
  • топливные магистрали;
  • регулятор давления;
  • форсунки и др.

Преимуществом манометров является то, что они подключаются параллельно, поэтому не мешают работе топливной системы. Таким образом, показания можно снимать при работающем моторе (автор видео — Дмитрий Ефимов).

Конструкция и принцип работы

Наибольшее распространение среди приборов, измеряющих давление, получили пружинные манометры. Их преимуществом является простота устройства, надежность, хорошие технические характеристики и возможность измерять давление в широком диапазоне.

Конструкция пружинного манометра

В качестве чувствительного элемента в пружинном манометре выступает изогнутая трубка полая внутри. Она может иметь сечение в виде эллипсоида или овала. Под действием давления она деформируется. С одного конца трубка запаяна, а на втором находится штуцер, с помощью которого измеряется давление в среде. Запаянный конец трубки соединяется с передаточным механизмом.

В конструкцию прибора входит:

  • зубчатый сектор;
  • поводок;
  • ось;
  • шестеренки;
  • стрелки прибора;
  • корпус.

Чтобы исключить мертвый ход, между зубьями шестеренки и сектора установлена специальная пружина.
Измерительная шкала имеет градацию в паскалях или барах. Стрелка показывает значение избыточного давления среды, в которой выполняются измерения.

Принцип действия прибора простой. Внутрь трубки поступает давление от измеряемой среды. Под его действием трубка пытается выпрямиться, так как площади внутренней и внешней поверхности отличаются. Свободный конец трубки движется, и благодаря передаточному механизму стрелка совершает поворот на определенный угол. Деформация трубки и измеряемое давление находятся в прямолинейной зависимости. Поэтому стрелка при отклонении относительно шкалы манометра показывает значение давления.

Разновидности

Существует множество видов манометров для измерения как высокого, так и низкого давления, с разными техническими характеристиками. Одним из параметров, по которым различаются эти устройства, является класс точности. Чем меньше значение, тем более точный манометр. Наиболее точными являются цифровые.

По назначению манометры делятся на следующие виды:

  1. Общетехнические. Предназначены измерять давление в разных средах, в том числе с их помощью измеряют вакуумметрические и избыточные давления.
  2. Электроконтактные. Оснащены электросигнализацией, позволяющей выполнять регулировку измеряемой среды. Выпускаются двух типов: с микро выключателями и на основе электроконтактной приставки.
  3. Специальные. Применяются чтобы измерить давление различных газов. В зависимости от вида газа имеют определенный цвет корпуса и буквы в маркировке: кислородные (К)– голубые, ацетиленовые (Ац) — белые, аммиачные (А) – желтые, для измерения негорючих газов – черные, для горючих – красные.

    Кислородный измерительный прибор

  4. Эталонные. Имеют высокий класс точности, поэтому используются для проверки, регулировки и испытаний других приборов измерения давления.
  5. Судовые. Используются на речном и морском транспорте.
  6. Железнодорожные. Используются на железно-дорожном транспорте.
  7. Самопишушие: оснащены механизмом, который позволяет на диаграммной бумаге чертить график работы прибора.

По принципу работы существуют следующие типы манометров:

  1. Поршневые. Состоят из цилиндра и вставленного внутрь поршня.
  2. Жидкостные. Их основу составляет трубка, наполненная жидкостью. Могут быть двух типов: с одной трубкой и с двумя. Вторые применяются для сравнения давления в двух средах.
  3. Деформационные. Основаны на деформации чувствительного элемента (пружины, сильфона, мембраны и др.), который деформируясь, воздействует на стрелку прибора.
  4. Пьезоэлектрические. Основаны на пьезоэффекте – при механическом воздействии появляется электрозаряд в кристалле кварца.

Различные типы манометров широко применяются в промышленности, быту и других областях народного хозяйства в зависимости от технических параметров.

На что обратить внимание при выборе?

Для диагностики неполадок в топливной системе нужно знать, какое давление топлива в разных местах системы. Проще всего пройти технический осмотр на СТО, где есть точные цифровые устройства. Но для этого нужно выделить время и деньги. Многие водители предпочитают этот прибор иметь в наборе своих инструментов, также как и механический манометр давления масла.

На авторынке и специализированных магазинах предлагается большой выбор манометров, с разными техническими характеристиками предназначенных выполнять измерения на автомобилях как отечественного, так и импортного производства.

Комплект для измерения

Заводские манометры имеют следующие преимущества:

  • прибор покупается в комплекте, с которым идет множество адаптеров, позволяющих измерять давление топлива на автомобилях разных марок и моделей;
  • на заводских приборах удобная шкала, которая точно показывает давление;
  • продаются специальные приборы, измеряющие давление в топливных системах, оснащенных перепускным клапаном;
  • заводские приборы позволяют снимать показания при различных режимах работы машины в отличие от манометров, изготовленных своими руками.

В настоящее время в ассортименте манометров имеются электронные и цифровые приборы для измерения и регулировки давления топливной системы, имеющие высокие технические характеристики. Электронные и цифровые манометры дают возможность получить самые точные показания, так как они улавливают даже самые незначительные изменения показателей давления.

Лучше покупать топливный измерительный прибор, у которого крупная удобочитаемая шкала, с пределом измерения — 5-6 кгс/кв. см. Обратить внимание следует на герметичность соединений, так как во время измерений при недостаточной герметичности капли топлива могут попасть на сильно разогретые детали мотора, что может стать причиной пожара.

Автомобильный топливный измеритель

Многие автолюбители используют для измерения и регулировки давления в топливной системе воздушные манометры, с помощью которых измеряют давление воздуха в автомобильных шинах. Хотя принципы, которые лежат в основе обоих приборов, практически одинаковые, однако, измерения отличаются пределами значений. Для топлива предел показателей находится в интервале от 5 до 7 атмосфер, для воздуха – в интервале от 16 до 20 атмосфер.

Поэтому при использовании воздушного измерительного прибора для измерения давления топлива будут получены результаты с большой погрешностью, так как стрелка не поднимется выше самых начальных значений. Регулировку при таких показаниях трудно выполнить правильно. Несмотря на это, самодельные топливные измерительные приборы изготавливаются из воздушных манометров.

Руководство по изготовлению самодельного манометра

Многие мастера на все руки считают, что не стоит тратить лишние деньги на покупку заводского манометра, так как его можно сделать своими руками.

Для того, чтобы самодельное устройство позволяло поучать как можно более точные данные, собирать его нужно крайне внимательно, не упуская ни одной мелочи.

Самодельные измерительные приборы

Инструменты и материалы

Для того, чтобы сконструировать самостоятельно прибор для измерения давления в топливной системе, необходимо приготовить следующие детали:

  1. Воздушный манометр, с помощью которого измеряют давление воздуха в автомобильных шинах. Он предпочтительнее топливного, так как его проще купить, и стоит он дешевле. Рекомендуется приобретать прибор, предназначенный для автомобилей ВАЗ, так как можно использовать как манометр давления масла, если открутить штуцер для бензина. Для измерения нужно шланг от изготовленного самостоятельно прибора прикрутить на место датчика масла.
  2. Переходник. С этой ролью с успехом справится обычный штуцер, у которого значение резьбы 7/16-20 UNF.
  3. Бензофильтр, подойдет для ВАЗа. Можно взять старый. Сам фильтр не нужен, понадобится только штуцер от него. Если б/у нет, то купить можно самый дешевый. Штуцер нужно отрезать, а концы рекомендуется немного развальцевать. Можно выточить штуцер своими руками.
  4. Соединитель топливной системы, имеющий форму буквы «Y».
  5. Четыре хомута.
  6. Бензиновый шланг. Чтобы изготовить измерительный прибор, нужно купить бензошнур длиной более метра.
Набор деталей для сборки

Купив все необходимые детали, можно приступать к изготовлению самодельного манометра.

Алгоритм действий

Изготовление манометра своими руками не представляет ничего сложного. Имея все детали, остается только все правильно собрать.

Сборка состоит из следующих шагов:

  1. Сначала топливный шнур нужно разрезать на три части.
  2. Затем к соединителю от топливной системы нужно присоединить топливный шланг. Для надежного соединения шланги крепятся с помощью хомутов. Места соединений, должны быть герметичными, не пропускающими воздух, иначе показания будут не точными.
  3. На один из концов бензошланга нужно присоединить прибор для измерения воздуха. Он также должен быть закреплен как можно плотнее. Для этого, как и раньше, используем хомут и штуцер.
Самодельный прибор в сборе

Топливный манометр собран, с его помощью можно измерять давление в топливной системе. Для этого один из свободных концов шланга нужно присоединить к входу топливной рампы, а второй — к выходу топливного фильтра.

При малейших подозрениях на неисправность в топливной системе, нужно:

  • проверить регулятор давления топлива с манометром, который есть в наличие;
  • измерить давление нулевой подачи;
  • при выключении насоса, проводят проверку на исправность обратного клапана и РДТ в целом;
  • гуляющая стрелка манометра при включенном двигателе может свидетельствовать о забитой сеточке бензонасоса.
Проверка топливно-эмульсионной системы

Таким образом, даже имея самодельный манометр, можно следить за исправностью автомобиля, оградив себя от неприятных сюрпризов в дороге. Следует регулярно проверять давление мала и топлива. Если показания не отвечают норме, нужно искать причину. При обнаружении малейших неисправностей их нужно сразу же устранять.

Видео «Манометр давления для автомобиля с инжектором»

В этом видео от канала Автоэлектрика ВЧ демонстрируется, как изготовить самостоятельно устройство для измерения давления в инжекторной системе авто.

 Загрузка ...

Motorhelp.ru диагностика и ремонт двигателя

Для тех, кто намучился с поделками от "Измерита", "Друга" и тому подобным Г... предлагаю варианты изготовления топливного манометра своими руками.

Измерение давления топлива является неотъемлемой частью диагностики топливной системы инжекторного двигателя. От того в каком состоянии находится "сердце" системы – топливный насос, зависит состав смеси и следовательно динамика автомобиля и его поведение в различных условиях.
Естественно, для работы потребуется топливный манометр, с помощью которого можно замерить давление и производительность топливного насоса. Предлагаю вашему вниманию подробную статью Сергея Федоренко о том, как сделать топливный манометр своими руками из доступных материалов и запчастей.

Давно сделал самодельные топливные манометры и они трудятся до сих пор. На рынке были куплены разные манометры, краники, тройники, переходники и хомуты. Все это стоит копейки.

Манометр в сборе:

Наконец и у нас открылся магазин комплектующих и запчастей для холодильного оборудования. Я тут же поспешил его посетить. На прилавке разные штуцера, переходники, муфты, шланги и т.д. Рядом шланги разной длины и цвета.
Накупил всего, что может пригодиться в работе:

Чтобы не ошибиться с размером резьбы, взял с собой пластиковый колпачок штуцера рампы. По нему подобрал в магазине переходник и далее по этому переходнику, проверял соответствие резьбы шлангов, переходников и тройников.
По другому, продавщица и не поняла бы, слово - «порт Шредера размером….» вызывало у нее округление глаз, поэтому приходилось указывать пальцем на нужную деталь и проверять соответствие размеров т.к. порты Шредера бывают разных размеров.
Важное примечание.
К ВАЗовскому штуцеру идеально подходят шланги для заправки кондиционеров френом R-22.

На рынке был куплен манометр 100 мм в диаметре, с ценой деления 0,1 кг и классом точности 1,5.
В виду его большого размера, не потребовалось делать дополнительные переходники, все
разместилось на самом манометре.

Штуцер сливного крана залит оловом и в нем просверлено отверстие диаметром 1.5 мм. Такое отверстие делаю всегда - на всех манометрах. При тестировании давления топлива, это дает возможность предварительно оценить производительность насоса.

Для предварительной оценки производительности насоса, открываю краник и топливо сливается через трубку в емкость, по остаточному давлению топлива и сужу о производительности насоса и его состоянии. Например, хороший насос, показывает остаточное давление в районе 1-1.5 кг, при показании 0.5 кг насос уже на последнем вздохе и может не перекрыть расход топлива при больших нагрузках.

В шланг добавил еще один кран для того чтобы, при отсоединении манометра от рампы, не допускать слива бензина со всего шланга. При отсоединении от рампы, вначале сбрасываю давление открыв кран слива, после чего, закрываю его и закрываю второй – добавочный кран.

Вообще, штуцера шлангов изготовлены очень продумано и качественно, если быстренько закручивать и откручивать штуцер шланга, то практически ни одной капли бензина не вытекает даже на пальцы.

Уплотнительная резиновая трубка штуцера шланга, выступает над штифтом который надавливает на золотник штуцера рампы.
При закручивании гайки, резиновая трубка уплотняет соединение и при дальнейшем закручивании гайки, резиновое уплотнение сжимается и штифт, находящийся в штуцере шланга, надавливает на золотник рампы открывая этим доступ бензина к манометру.

Изгиб трубки штуцера шланга позволяет без проблем подключаться ко всем рампам ВАЗ, кроме двигателя 1.5л 16кл, тут изгиба не достаточно и шланг упирается в крышку ГРМ. Для возможности подключения к рампе
этого двигателя, нужно либо немного подогнуть трубку (изогнутая трубка показана в сравнении со стандартной –
не изогнутой), либо использовать угловой штуцер, который можно крепить к шлангу под любым углом:

Манометру можно задать любую конфигурацию:

При необходимости выноса манометра в салон автомобиля, для тестировании давления топлива под
нагрузкой в движении, через переходник, добавляется еще один шланг нужной длины.

Вот еще один вариант самодельного топливного манометра.

Кусок шланга со штуцером, оставшийся от изготовления сливного крана, приспособил к другому
манометру, теперь через переходник к нему можно добавлять шланги любой длины.

Чертеж штуцера топливного манометра для самостоятельного изготовления:

Резьба штуцера для топливной рампы ВАЗ имеет размер 7/16-20 UNF (20 ниток на дюйм - шаг 1,27 мм). Самый близкий метрический аналог М11x1,25.
Способ подключения к топливной рампе двигателя автомобиля:

скачать dle 10.6фильмы бесплатно

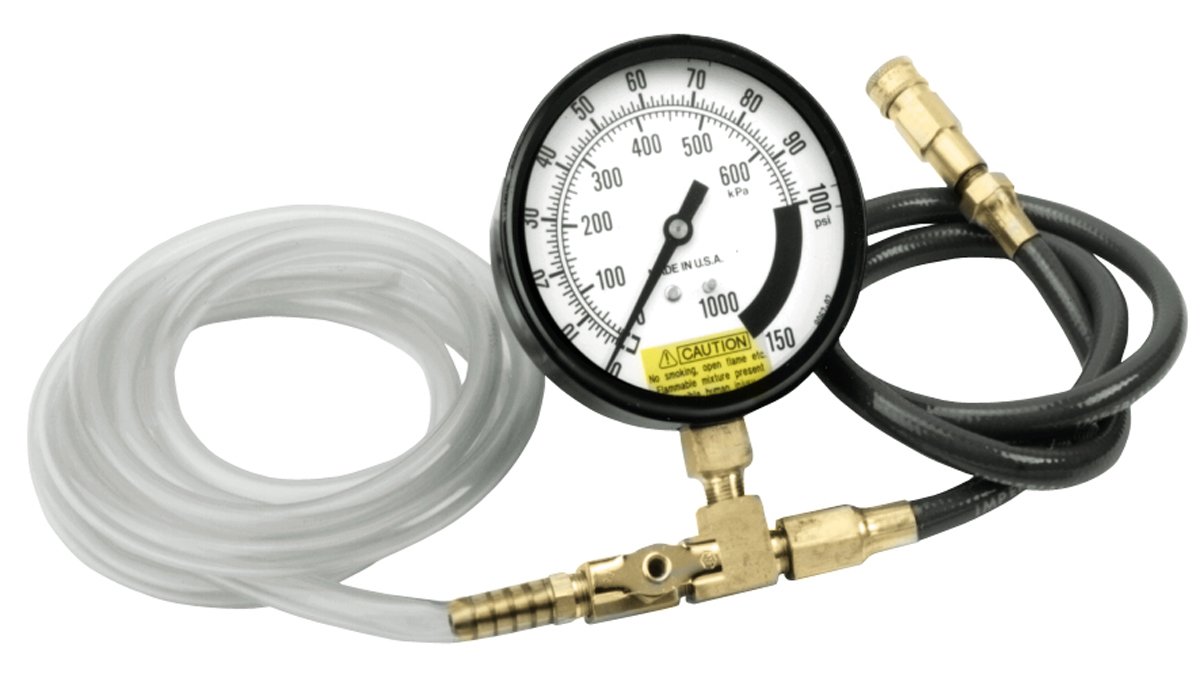

Набор для проверки давления топлива

Данный набор я хотел попросить на бэнге на обзор. но он там стоит вдвое дороже, так что я решил что разумнее взять на распродаже, чем потом отбиваться от комментов «дорого! тут вот дешевле!». Когда набор приехал — я пришел к выводу что это даже к лучшему что я взял его за свои…

Вообще, проверка давления и проверка бензонасоса — это достаточно важные процедуры при диагностике. Поэтому меня всегда удивляло как это так, что у диагноста может не быть манометра, и он отправляет к другому человеку с «диагнозом» в стиле «у вас что-то с топливной». Поэтому когда я увидел этот набор за 30 баксов — я возлагал на него довольно большие надежды как на «незаменимый набор для начинающего». По итогу я его так спозиционировать, к сожалению, не смогу.

Кратко теория. При проверке системы топливоподачи (имеется в виду система подачи топлива из бака к двигателю, но не в цилиндры, а до форсунок) бензинового двигателя с НЕ непосредственным впрыском можно и крайне желательно проверять хотя бы ТРИ параметра: системное давление, максимальное давление насоса («на затык», «в стену», «dead head» и т. п. жаргонизмы) и производительность.

Производительность проверяется из обратки (при её наличии) на работающем двигателе (или просто включенном насосе) и должна быть примерно 2л в минуту — более точно см. документацию. Манометр тут не нужен, да и сама проверка на современных системах в которых регулятор давления топлива стоит в модуле насоса вместе с насосом и фильтром в баке — либо невозможна, либо сложна, либо не совсем корректна.

Максимальное давление насоса проверяется собственно на выходе насоса, для этого выход насоса полностью глушится манометром. В принципе, это не очень важный параметр, он просто достаточно наглядно показывает состояние насоса — исправный насос должен выдать максимальное давление на несколько бар выше системного. Чем выше это значение — тем лучше насос в общем случае. Но бывают случаи и когда максимальное давление высоко, а производительности на номинальном недостаточно. Опять же, для системы без обратки для этой проверки требуется снятие насоса, и других вариантов тут нет, ибо из бака по сути торчит выход тройника, который одним концом подключен к выходу насоса, вторым — к регулятору давления топлива, ну и третий — собственно выход. Соответственно, этот вот выход из бака всегда штатно заглушен топливной рампой с форсунками, и проверить максимальное давление насоса не представляется возможным без вмешательства в модуль насоса. Манометр в этом случае будет показывать системное давление.

Что такое системное давление? Это давление которое поддерживается регулятором давления топлива в системе топливоподачи. То есть по сути его проверка показывает скорее исправность регулятора давления топлива, и неисправность бензонасоса можно будет увидеть либо если он совсем дохлый и его максимальное давление ниже либо равно давлению поддерживаемому регулятором давления топлива, либо в движении и под нагрузкой, когда потребление топлива возрастает, и если насос обеспечивает слабую производительность — будет неминуемая просадка системного давления, потому что форсунки будут сливать его быстрее, чем насос накачивать. При таком поведении, несомненно, возможны и другие причины, например забитые топливные фильтры. Ну и естественно, проверка давления в движении небезопасна. Потому что в этом случае при использовании манометра со шлангом не получится захлопнуть капот, плюс нужен помощник чтобы один человек следил за дорогой, а второй да давлением, плюс любая нештатная врезка в топливоподачу чревата утечками и пожаром. У меня был случай, когда шланг фирмы Gates на стенде для проверки форсунок развалился ВДОЛЬ по всей длине при включении насоса, обдав всех присутствующих с ног до головы. а если бы это случилось на машине?

Таким образом, при помощи данного комплекта мы теоретически можем проверить максимальное давление насоса и системное давление. Для проверки максимального давления нам нужны штуцера которые будут глушить напорный патрубок, для проверки системного давления — которые подключаются к соответствующему заводскому порту для проверки давления, либо в разрыв подающей магистрали.

Вводная часть закончена, переходим собственно к герою обзора.

Набор поставляется в чемодане примерно 38х27см.

Открыв — видим бумажку с фоткой содержимого чемодана и перечислением этого содержимого.



А подняв эту бумажку — впечатляемся размеру манометра

Продавец обещает 90мм и это похоже на правду. В сравнении с «обычным» манометром:

Оснащен 40см шлангом со штуцером Шредера 7/16-20unc (такой сейчас ставится дял проверки давления на очень многих автомобилях), соединенным с манометром шлангом длиной 40см, и еще одним тонким шлангом подключенным к кнопке сброса давления

Манометр, к сожалению, аж на 10 бар. Как по мне — это было актуально во времена механического инжектора, когда системное давление было порядка 5-6 бар, а максимальное — ну до 10. Сейчас системное давление типичной системы впрыска — около 4 бар, максимальное давление насоса — ну до 6, пожет до 8, но его не особо нужно проверять, это максимальное давление. Таким образом предел в 10 бар — избыточен, и ни разу не полезен для точности. Особенно в случае проверки давления на всяких моновпрысках с давлением порядка 0.6-1.2 бара. Это не то что в первой половине шкалы — это в первой четверти, там погрешность как бы не превысила значение 😉 А оптимумом будет когда проверяемое значение примерно в середине шкалы. Кстати, класс точности я нигде не увидел.

Таким образом для моновпрысков данный манометр не особо подходит, а для механического впрыска — обычно в наборе есть еще и всякие краны, для оперативной проверки верхнего и нижнего давления. То есть, для механического впрыска этот набор тоже не особо…

Кстати, в попытке разобраться с переходниками я нашел этот вот мануальчик: www.otctools.com/sites/default/files/518587.pdf

Понятно, что он не от этого набора, и тут наверно и половину нет, из того что там приведено, но это наиболее полный мануал по проверке давления, из того что я находил, и переходники тут весьма похожи на то что у нас есть в наборе.

Ну да перейдём к переходникам. Они пронумерованы на картинке, а с обратной стороны листа расписаны все размеры. Есть ошибочка — на шланге подстыковочный размер М6, а не М8х1. Вроде как это для какой-то хонды.

Для начала просто фото:

шланги и хомуты имеют номера 14, 15, 16. шланги с внутренним диаметром 6 и 8мм по 1шт

По точности. «Эталонный» большой и точный манометр на стене, управляющий компрессором показывает 6.9бар, «рабочий» — чуть больше 6.8 (шкала мелкая, точнее всё равно не скажешь), обозреваемый показал 6.7. При этом при попытке проверить давление через переходники 1+7 у меня закономерно выдуло колечко в месте их соединения. То есть нужно либо из более жесткой резины ставить, или медное. Подключился в итоге через тройник, заткнув один из выходов своей затычкой.

Ну а теперь перейдём к применимости. Как видим, большинство переходников имеют наружную резьбу М12х1.5 с одной стороны. Надо полагать что она вкручивается в переходник номер 1. Но вот куда вкручиваются ответные части — я просто без понятия. А инструкции нет. Ну то есть я могу припомнить пару-тройку резьбовых отверстий для проверки давления топлива, но предназначение большинства переходников для меня остаются загадкой. Можно предположить еще, что это переходники для проверки не системного давления, а максимального давления насоса — отсюда и манометр на 10 бар, и штуцера не под тройник… К сожалению, мануал в комплекте отсутствует, поэтому предположить область применения и методику использования — довольно непросто.

Проще всего с тройником — отключил шланг, подключил к тройнику, второй конец комплектным шлангом вместо снятого. Не менее просто с угловым адаптером 7/16-7/16 (папа-мама) — если мало места, то ставим угловой переходник и выводим манометр так как удобнее.

Теперь кольцевые переходники. Как только я взял их в руки — у меня возникли «некоторые сомнения». Во-первых переходники для штуцеров М12 сделаны из шестигранника 14мм. То есть для уплотнения остается крайне мало места (а именно — по 1мм на сторону. и нужно еще учитывать, что уплотнительные шайбы как правило идут прослабленные по внутреннему диаметру, то есть по факту там останется где-то 0.7мм на сторону). Обычно в таких штуцерах шестигранник на 17мм, и любые кольца ставятся без проблем и уплотняют отлично. Насколько всё плохо с данным набором — показала бы практика, если бы не один нюансик.

А нюансик этот заключается в том, что резьба на этих переходниках коротковата! С шайбами стандартной толщины оно просто не сходится настолько, чтобы уплотниться. Можно, конечно, дорезать резьбу, подложить еще пару шайб, но, ребята — что, серьёзно? По сути единственные «понятные» переходники — и такой вот косяк?!

М12х1.5


Не обращайте внимания на гайку — тут не важно куда закручивать, резьбы всё равно маловато.

М8х1


По остальным адаптерам мне сказать нечего — я НЕ встречал машину где стоят такие штуцеры для проверки системного давления. Ну или их достаточно мало. А вот переходников для подключения в разрыв магистрали — в комплекте как-то я не вижу.

Вот, допустим, мой самопальный набор, точнее его часть. Манометр с тройником:

Это в наборе есть.

А вот чего нет. Еще один типоразмер «Шредера» — фордовский (такой же как на колёсах):

Переходники для старых ауди, мерседесов…

Скажете — слишком старые? Да не старше кольцевых! Но их тут нет. Точнее, они как-бы есть, но в разрыв имеющееся никак не подключить.

Ну ок, вот уже более современные быстросъемы. Их полно разных по конструкции, но размеров не так и много. В обозреваемом комплекте нет ни одного:

Вероятно, я чего-то не понимаю. Возможно это на самом деле набор для проверки давления НЕ топлива (ну не разобрались китайцы когда копировали у какого-нибудь именитого производителя). Или топлива, но не бензина. Или не для нашего рынка, а например для американских машин — но тогда бы по идее резьбы были дюймовые.

Как еще один вариант — этот набор будет неплохим дополнением к какой-нибудь установке для промывки форсунок без снятия с машины.

Я же в итоге получил по сути манометр со шлангом и кнопкой сброса давления, угловой переходник для него, тройник. Это — то что ТОЧНО пригодится. Ну и чемодан, но внём для меня особой пользы нет. Пригодились бы и переходники под кольцевые штуцера, но их придётся как минимум допиливать — так у меня уже есть допиленные, под мой старый манометр. И еще горсть непонятных разнообразных переходников с резиновыми уплотнениями. Куда, зачем? Тайна великая есть. Не, может они когда-то пригодятся так, что окупят за раз всю эту коробочку, но пока — не знаю, не знаю… Ну или может мне в комментах коллеги напишут что я лошара, и это на самом деле переходники для совсем другого.

Так что, как-то вот так. Инструмент, который я думал спозиционировать как незаменимый для каждого диагноста — оказался каким-то странным и непонятным лично для меня. 27 баксов этот набор как изделие несомненно стóит — тут и чемодан, и манометр, и куча переходников, то есть как-бы есть за что платить. Но вот стóит ли его покупать? Я чот не уверен. Ну или по крайней мере есть смысл немного погодить до выяснения (в комментах) что это и зачем на самом деле, либо более дешевых вариантов. А из обзора, надеюсь, будет по крайней мере ясно какие переходники в комплекте чтобы оценить их применимость к своим случаям.

В прошлом обзоре, где я делал нечто похожее «из *овна и палок», мне советовали такое готовое решение. Надо сказать, что хоть в этом случае и не придётся «платить за ненужные переходники», и манометр на 7 бар вместо 10 (что лучше), и вроде как фордовский переходник есть (не уверен, но вроде похож) — но кнопки сброса давления на манометре нет, а цена — всего на пару баксов ниже. Как по мне — переплата 2-5 баксов за переходники, даже если они на данный момент не нужны и/или требуют доработки, но могут пригодиться в будущем — вполне оправданна.

Есть и другие варианты, конечно. Например, набор TU-443 например выглядит гораздо более привлекательным (на картинках), но вот цена конкретно отпугивает. То есть он и мне не нужен за такие бабки (и для пользования, и для обзора), и начинающий диагност его себе позволит не каждый.

Так что, я традиционно жду обсуждения в комментах, которые в очередной раз могут быть полезнее обзора 😉 Предлагайте свои варианты применения имеющихся переходников, ну и варианты более толковых наборов для измерения давления.

Private Label топливный манометр. OEM датчик давления топлива. Пользовательский датчик уровня топлива.

Marshall Instruments специализируется на изготовлении манометров для производителей оригинального оборудования, частных торговых марок и нестандартных манометров. Свяжитесь с нами сегодня, чтобы обсудить ваши требования к давлению топлива.


Просмотреть все указатели давления топлива

Электрические манометры полного цикла
В электрических манометрах Marshall Instruments используются высокоточные датчики, они просты в установке и не допускают попадания опасных жидкостей в кабину.

Зачем нужен датчик давления топлива
Манометры давления топлива показывают давление в питающей топливной системе. Правильное давление имеет решающее значение для правильных топливовоздушных смесей как в карбюраторных, так и в топливных системах. Падение давления топлива может привести к очень бедной топливно-воздушной смеси и дорогостоящему повреждению двигателя.

Манометры давления топлива:

  • Указывает на потерю давления в топливной системе или неисправность системы
  • Укажите, когда требуется модернизация топливной системы в системах, в которые были внесены изменения
  • Помощь в настройке регулируемых регуляторов давления топлива
  • Контролировать давление в топливной системе во время активации закиси азота, так как дополнительная потребность топливной системы может быть значительной

Вам необходимо знать желаемый диапазон давления топлива. Как правило, карбюраторные системы работают около 7 фунтов на квадратный дюйм и требуют манометра 15 фунтов на квадратный дюйм. Большинство современных систем впрыска топлива работают под давлением более 40 фунтов на квадратный дюйм. Уточните у изготовителя двигателя рабочий диапазон давления топлива в вашей системе. Если вы используете закись азота, вам необходимо убедиться, что вы учли дополнительное топливо, необходимое для активации закиси азота. ПРИМЕЧАНИЕ: Если в ваш двигатель были внесены изменения, вам необходимо убедиться, что ваш топливный насос способен создавать необходимое давление и объем, требуемые для поддержания надлежащих топливно-воздушных смесей.

Стрелка покажет текущее давление топлива в контролируемом приложении. Это значение должно оставаться достаточно стабильным и может меняться в зависимости от оборотов двигателя в зависимости от конкретного применения. Вам нужно будет знать, чего ожидать от вашей системы.

Если давление топлива падает ниже желаемых пределов, вам следует как можно быстрее определить и устранить причину потери давления до того, как произойдет повреждение двигателя.

Противоударные манометры топлива с прямым креплением 1-1 / 2 "
Следите за важными уровнями давления с помощью нашего 1 1/2 дюйма.указатели уровня топлива. Наш манометр 0–1500 фунтов на квадратный дюйм идеально подходит для измерения давления топлива на карбюраторных двигателях или двигателях с впрыском топлива. Доступен в различных диапазонах давления и стилях циферблатов. Большинство манометров заполнены жидкостью для обеспечения устойчивости к вибрации. Манометры давления топлива имеют центральный задний штуцер с наружной резьбой 1/8 дюйма NPT и устанавливаются на любую линию регулятора давления топлива с портом давления 1/8 дюйма NPT.

Позвоните нам сегодня, чтобы узнать цену

Указатели уровня топлива:

Наши клиенты

Мы поставляем клиентам по всему миру.Наши клиенты работают в высокопроизводительной автомобильной и мотоциклетной промышленности.

OEM, собственная торговая марка и нестандартный дизайн

Доступны OEM, собственная торговая марка и индивидуальный дизайн. Пожалуйста, свяжитесь с нами, чтобы узнать о минимальных требованиях для частных торговых марок.

Получить предложение

Наши манометры давления топлива имеют конкурентоспособные цены и могут быть оснащены настраиваемыми циферблатами и диапазонами по запросу. Пожалуйста, позвоните нам сегодня, чтобы узнать цену. Обратите внимание, что мы не занимаемся продажей для широкой публики.
О нас · Искать в каталоге · Часто задаваемые вопросы · Контакты · Карта сайта · Главная


.Авто от Speedhut.

Нажмите на отдельные датчики, чтобы отредактировать и узнать о каждом из них.

Изменить атрибуты датчика:


Поставляется со следующим:

Speedhut производит полную линейку манометров, спидометров, тахометров и фонарей переключения передач в США!

Более 10 лет успеха и роста на чрезвычайно конкурентном международном рынке измерительных приборов. Мы постоянно стремимся быть впереди конкурентов благодаря инновационному дизайну и надежной инженерии. В глобальной экономике, где многие компании передают свое производство на аутсорсинг, мы очень гордимся тем, что проектируем и разрабатываем все собственными силами. Контрактным производителям не передаются датчики на аутсорсинг, и вся сборка, калибровка и окончательные испытания проводятся на нашем предприятии в Ореме, штат Юта. В результате получается продукт более высокого качества, который по-прежнему доступен клиентам, заботящимся о цене.

Для получения дополнительной информации НАЖМИТЕ ЗДЕСЬ!

Мы ожидаем, что наши манометры прослужат ВСЕГДА, и вы тоже должны!

Мы предлагаем пожизненную гарантию на все наши датчики, тахометры и фонари переключения передач. На каждый манометр, тахометр и фонарь переключения передач распространяется пожизненная гарантия на электронную плату внутри корпуса продукта. На все остальные части манометра, тахометра или фонаря переключения передач (включая датчик и проводку) предоставляется неограниченная 5-летняя гарантия.

Эта ПОЖИЗНЕННАЯ / 5-ЛЕТНЯЯ гарантия также распространяется на каждый манометр, тахометр или фонарь переключения передач, приобретенные с 1 января 2006 г. первоначальному покупателю.

Для получения дополнительной информации НАЖМИТЕ ЗДЕСЬ!

Название темы
Логотип
Название логотипа
Логотип Top
Логотип слева
Размер логотипа
Цвет логотипа
Logo Cloud
Текст логотипа
Размер текста логотипа
Текст логотипа Шрифт
Текст логотипа Top
Текст логотипа слева
Цвет текста логотипа
Размер текста логотипа
Название цвета дня *
Название ночного цвета *
Цвет дневного циферблата
Цвет шрифта Day
Цвет ночного циферблата
Ночной цвет шрифта
Дневной цвет иглы
Ночная игла, цвет
Указатель Hub
Указатель
Графика
Графика Цвета
Диск
Окно
Безель
Шрифт
Клещи
Указатель
размер
Примечание

PPE Датчик давления в топливной рампе

Выбрать . .. >> ПРЕДПОЧТИТЕЛЬНЫЕ ПРОИЗВОДИТЕЛИ << Яркий выхлоп Рипа Ладьи Источник Автомобильная промышленность Продвинутая технология потока (AFE) AirDog Автоматический счетчик Продукты для автомобильных гонок (ARP) Bilstein Borgeson Каррильо Bosch Кольт кулачки Cummins Дизельные продукты Dynomite Diesel Performance (DDP) EBC Тормоза Продукты Edge F1 Дизель Харланд Шарп Высокотехнологичный турбо Интеллектуальная инженерия Isspro MADS Electronics Mag Hytec MBRP Mopar PacBrake Pacific Performance Engineering (PPE) Щелкнуть на Solid Steel Industries Клатч South Bend Фильтры S&B Дизель из нержавеющей стали >> ПРОИЗВОДИТЕЛИ << Крышка доступа AEM AirLift Airaid AMP Research ARB банки Bestop Brite Box Карр CFM Корса Daystar Derale DiabloSport EFILive EGR Fabtech Firestone FlashLube Flex-a-Lite Fluidampr Бамперы Fusion GoodHood Продукция Heatshield Hellwig Лайнер хаски Hypertech Продукция Jet Performance K&N Kleinn Lightforce Magnaflow Закись азота PIAA Pro Comp Spek Putco Pypes Quadzilla Катящаяся большая сила Подвеска УЗО Королевский фиолетовый SCT Серебряная линия Скайджекер Smittybilt Снежная производительность SSBC Тормоза Суперчипы Суперлифт Подвеска Maxx Топливный бак Titan TS Производительность Краска VHT Волант Производство алмазных глаз Борг Уорнер Holset Конь Скорость Инъекция Большого Взрыва Магазин фабрики Longhorn MOPAR / Source Automotive Городская машина

Часы работы магазина:

8: 00–17: 00 пн-п

Тонированный 7-цветный Манометр в топливной рампе 30,000 PSI - boostperformancediesel

Тонированный 7-цветный манометр топливной рампы

GlowShift совместим только с Dodge Ram 2003-2008 с 5. Двигатель Cummins объемом 9 или 6,7 л, а также Chevrolet и GM 2002-2008 годов с двигателем Duramax 6,6 л. Этот манометр в топливной рампе считывает давление топлива вашего дизельного грузовика непосредственно с общей топливораспределительной рампы, позволяя вам легко контролировать давление топлива вашего двигателя Cummins или Duramax, обеспечивая его работу на оптимальном уровне и защищая от повреждения топливный насос, форсунки и потеря общей мощности. Этот манометр на 30 000 фунтов на квадратный дюйм включает в себя жгут проводов с цветовой кодировкой, который позволяет вам подключать этот манометр непосредственно к сигнальному проводу заводского датчика давления в рампе вашего грузовика.Этот манометр с красной стрелкой с подсветкой, которая поворачивается на 270 градусов и приводится в действие технологией шагового двигателя, обеспечивает плавное движение иглы и чрезвычайно точные показания. Датчик давления в топливной рампе GlowShift также имеет тонированную увеличенную линзу и 7-цветную светодиодную подсветку циферблата, которая позволяет вам соответствовать заводским приборным фарам или добавить индивидуальный вид вашему интерьеру. Система светодиодного освещения GlowShift с 7-ю цветными шкалами позволяет пользователю легко переключаться между 7 однотонными режимами, а также 2-мя режимами цветового цикла, а для облегчения ночного вождения светодиоды можно уменьшить на 30% при подключении к заводскому переключателю фар.Благодаря включенной функции вызова цветовой памяти вам не нужно беспокоиться о настройке цвета шкалы при каждом повороте автомобиля. GlowShift поддерживает все свои продукты, включая бесплатную пожизненную техническую поддержку и годовую ограниченную гарантию на каждый приобретенный датчик.

Добавление жгута проводов манометра в топливной рампе GlowShift устраняет необходимость встраиваться в любую заводскую проводку для получения показаний давления в рампе. Этот приборный жгут устанавливается непосредственно на датчик давления в рампе для получения исключительно точных показаний непосредственно от источника.Этот жгут давления в рампе имеет длину 6 дюймов с 9-дюймовыми проводами датчика и заземления.

Совместим только с: 2003 Dodge с двигателем Cummins 5,9 л, Dodge 2004-2018 гг. С двигателем Cummins 5,9 и 6,7 л, Chevrolet и GM 2002-2016 с двигателем Duramax 6,6 л.

  • 2 1/16 дюйма (52 мм) черный циферблат с тонированной увеличенной линзой
  • Давление топлива от 0 до 30 000 фунтов на кв. Дюйм
  • 7-цветная светодиодная подсветка шкалы с возможностью вызова цвета
  • 7 настроек сплошного цвета и два режима цветового цикла
  • Технология шаговых двигателей
  • Провод диммера позволяет датчику светиться до 30%
  • Измерительные приборы для измерения глубины 1 5/16 "
  • Козырек для манометра
  • Монтажное оборудование
  • Инструкции по установке
  • Бесплатная пожизненная техническая поддержка
  • Ограниченная гарантия на один год

Изготовить манометр давления топлива

Сделать манометр давления топлива - Ресурсы MiniMopar

Описание

На этой странице описывается, как сделать простой манометр, который поможет диагностировать и регулировать давление топлива. Сделать это можно с помощью простых запчастей из хозяйственного магазина.


Детали, которые вам понадобятся

Для сборки манометра вам понадобится:


Кол. Акций Часть
1 0psi - манометр 100psi / с фитингом 1/4 "
1 * трубная муфта с внутренней стороны 1/4 дюйма на внутреннюю 1/4 дюйма
1 * Переходник с заусенцами из трубы 1/4 "на шланг 5/16"
1 5/16 дюйма латунный Т-образный заусенец для шланга
1 фут + Шланг впрыска топлива 5/16 "
4 Хомуты для шлангов впрыска топлива 5/16 "
1 рулон Лента трубная тефлоновая
* Если вы найдете его, вы можете обменять эти детали на внутреннюю трубу 1/4 "на переходник для шланга 5/16".

Большинство арматуры и манометров можно найти в местных магазинах Ace Hardware. У больших есть очень хороший выбор латунных фитингов и переходников. Если вы не можете найти несколько запчастей, попробуйте другие магазины бытовой техники. Некоторые крупные магазины автозапчастей также продают латунные фитинги. Если хуже будет, поищите в телефонной книге магазин, специализирующийся на системах давления. Обычно они запасаются всем. Вы также можете попробовать McMaster Carr. Шланг для впрыска топлива и зажимы можно найти в большинстве магазинов автозапчастей. Если вы хотите видеть датчик во время движения, приобретите пару дополнительных футов, чтобы датчик можно было расположить за пределами капота и прикрепить к ветровому стеклу дворником.


Собираем вместе

Используйте приведенную ниже схему для сборки манометра топлива. Используйте шланговые хомуты на всех шланговых соединениях и используйте тефлоновую уплотнительную ленту для всех трубных резьб (см. Раздел сантехники в вашем хозяйственном магазине). Обрежьте шланг таким образом, чтобы от 3 до 6 дюймов проходило между топливной рампой и Т-образным фитингом, а остальная часть проходила между Т-образным фитингом и манометром.


Установка

Датчик устанавливается между топливопроводом и топливной рампой.При снятии топливопровода всегда убеждайтесь, что вы сбросили давление топлива в системе, в противном случае на вас будет распыляться топливо! Вы можете сделать это, сняв колпачок с рабочего клапана на топливной рампе и нажав на шток клапана в центре. Делайте это большой тряпкой, чтобы топливо не разбрызгивалось по коллекторам. Это не постоянная установка! Вы же не хотите, чтобы эта штука висела здесь при обычной езде. Не устанавливайте его на возвратный топливопровод. Вы не получите там должного чтения!

Если вам нужен постоянный датчик давления топлива, рассмотрите возможность использования электронного блока от Autometer.Новые датчики не требуют установки изоляторов внутри.


Обновлено 11.11.2003.

Copyright © 1996-2003 Расс В. Книз.

GlowShift GS-W719 Белый 7-цветный манометр в топливной рампе

Белый 7-цветный манометр в топливной рампе GlowShift совместим только с Dodge Ram 2003-2010 с двигателем Cummins 5,9 или 6,7 л, а также с Chevrolet 2002-2008 гг. и GM с двигателем Duramax 6,6 л. Этот манометр в топливной рампе считывает давление топлива вашего дизельного грузовика непосредственно с общей топливораспределительной рампы, позволяя вам легко контролировать давление топлива вашего двигателя Cummins или Duramax, обеспечивая его работу на оптимальном уровне и защищая от повреждения топливный насос, форсунки и потеря общей мощности.Этот манометр на 30 000 фунтов на квадратный дюйм включает в себя жгут проводов с цветовой кодировкой, который позволяет вам подключать этот манометр непосредственно к сигнальному проводу заводского датчика давления в рампе вашего грузовика. Этот манометр с красной стрелкой с подсветкой, которая поворачивается на 270 градусов и приводится в действие технологией шагового двигателя, обеспечивает плавное движение иглы и чрезвычайно точные показания. Датчик давления в топливной рампе GlowShift также имеет увеличенную линзу и 7-цветную светодиодную подсветку шкалы, которая позволяет вам соответствовать заводским фарам приборной панели или добавить индивидуальный вид вашему интерьеру. Система светодиодного освещения GlowShift с 7-ю цветными шкалами позволяет пользователю легко переключаться между 7 однотонными режимами, а также 2-мя режимами цветового цикла, а для облегчения ночного вождения светодиоды можно уменьшить на 30% при подключении к заводскому переключателю фар. Благодаря включенной функции вызова цветовой памяти вам не нужно беспокоиться о настройке цвета шкалы при каждом повороте автомобиля. GlowShift поддерживает все свои продукты, включая бесплатную пожизненную техническую поддержку и ограниченную гарантию сроком на один год при каждой покупке датчика.

Добавление жгута проводов манометра в топливной рампе GlowShift устраняет необходимость встраиваться в любую заводскую проводку для получения показаний давления в рампе. Этот приборный жгут устанавливается непосредственно на датчик давления в рампе для получения исключительно точных показаний непосредственно от источника. Этот жгут давления в рампе имеет длину 6 дюймов с 9-дюймовыми проводами датчика и заземления.

Совместим только с: 2003 Dodge с двигателем Cummins 5,9 л, Dodge 2004-2010 с 5,9 л и 6.Двигатель Cummins 7 л, 2002-2008 Chevrolet и GM с двигателем Duramax 6,6 л.

  • 2 1/16 дюйма (52 мм) белый циферблат с увеличенной линзой
  • Давление топлива от 0 до 30 000 фунтов на кв. Дюйм
  • 7-цветная светодиодная подсветка шкалы с возможностью вызова цвета
  • 7 настроек сплошного цвета и два режима цветового цикла
  • Технология шаговых двигателей
  • Провод диммера позволяет датчику светиться до 30%
  • Измерительные приборы для измерения глубины 1 5/16 "
  • Козырек для манометра
  • Монтажное оборудование
  • Инструкции по установке
  • Бесплатная пожизненная техническая поддержка
  • Ограниченная гарантия на один год

.Авто от Speedhut.

Нажмите на отдельные датчики, чтобы отредактировать и узнать о каждом из них.

Изменить атрибуты датчика:


Поставляется со следующим:

Speedhut производит полную линейку манометров, спидометров, тахометров и фонарей переключения передач в США!

Более 10 лет успеха и роста на чрезвычайно конкурентном международном рынке измерительных приборов. Мы постоянно стремимся быть впереди конкурентов благодаря инновационному дизайну и надежной инженерии. В глобальной экономике, где многие компании передают свое производство на аутсорсинг, мы очень гордимся тем, что проектируем и разрабатываем все собственными силами. Контрактным производителям не передаются датчики на аутсорсинг, и вся сборка, калибровка и окончательные испытания проводятся на нашем предприятии в Ореме, штат Юта. В результате получается продукт более высокого качества, который по-прежнему доступен клиентам, заботящимся о цене.

Для получения дополнительной информации НАЖМИТЕ ЗДЕСЬ!

Мы ожидаем, что наши манометры прослужат ВСЕГДА, и вы тоже должны!

Мы предлагаем пожизненную гарантию на все наши датчики, тахометры и фонари переключения передач. На каждый манометр, тахометр и фонарь переключения передач распространяется пожизненная гарантия на электронную плату внутри корпуса продукта. На все остальные части манометра, тахометра или фонаря переключения передач (включая датчик и проводку) предоставляется неограниченная 5-летняя гарантия.

Эта ПОЖИЗНЕННАЯ / 5-ЛЕТНЯЯ гарантия также распространяется на каждый манометр, тахометр или фонарь переключения передач, приобретенные с 1 января 2006 г. первоначальному покупателю.

Для получения дополнительной информации НАЖМИТЕ ЗДЕСЬ!

Название темы
Логотип
Название логотипа
Логотип Top
Логотип слева
Размер логотипа
Цвет логотипа
Logo Cloud
Текст логотипа
Размер текста логотипа
Текст логотипа Шрифт
Текст логотипа Top
Текст логотипа слева
Цвет текста логотипа
Размер текста логотипа
Название цвета дня *
Название ночного цвета *
Цвет дневного циферблата
Цвет шрифта Day
Цвет ночного циферблата
Ночной цвет шрифта
Дневной цвет иглы
Ночная игла, цвет
Указатель Hub
Указатель
Графика
Графика Цвета
Диск
Окно
Безель
Шрифт
Клещи
Указатель
размер
Примечание

.
