Лампа ближнего света форд фокус 3 какая: Какие лампочки стоят на Форд Фокус 3? (решено) — 1 ответ

Содержание

Какие лампочки стоят на Форд Фокус 3? (решено) — 1 ответ

Вот тебе таблица с маркировкой ламп которые устанавливаются на Фокус 3 как задние и передние фары, так и применяемые в поворотниках, ПТФках, и подсветки номерного знака:

Световой приборТип лампыМощность
Дальний светh260 Вт
Ближний светH755 Вт
Передний габаритный светW5W5 Вт
Передние указатели поворотовPY21W21 Вт
Противотуманные фарыh2155 Вт
Боковые указатели поворотовWY5W5 Вт
Задние указатели поворотовPY21W21 Вт
Стоп-сигналP21W21 Вт
Задние противотуманные фонари/габаритный светP21/5W21/5 Вт
Лампа света заднего ходаW16W16 Вт
Фонарь подсветки номерного знакаW5W5 Вт
Дополнительный стоп-сигналсветодиоды

То есть галогеновая лампочка с цоколем H7 — это для ближнего света, а h2 для дальнего, если стоят стандартные фары, но когда установлены с би-ксеноновой линзой, то понадобится D3S – ближний/дальний свет.

А в остальном, все стоящие лампочки применяемые для освещения на Фокусе 3-го поколения как указано в таблице.

Зачастую можно встретить следующие оригинальные лампочки, которые устанавливали на Ford Focus 3:

  • Лампа дальнего света — OSRAM h2 — артикул — 64150.
  • Лампа ближнего света — OSRAM H7 — артикул — 64210. Сила светового потока этой лампочки 1,5 тыс. люменов.
  • Лампа указатель поворота — OSRAM W5W — артикул — 2825.
  • Лампа противотуманной фары — OSRAM P21/5W — артикул — 7528-02B.
  • Лампа стоп-сигнала — OSRAM P21W — артикул — 7506ULT.
  • Лампа фонаря подсветки номерного знака — OSRAM W5W — артикул — 9999.
  • Лампа света заднего хода — OSRAM W16W — артикул — 921-02B.
  • Лампа боковых указателей поворота — KLOKKERHOLM WY5W — артикул — 25361055.

Также, в зависимости от комплектации и года выпуска, можно встретить лампочки производителей Philips, HELLA, и ALKAR. Хорошим соотношением цены и качества отличаются марки аналогов NEOLUX, SPAHN GLUHLAMPEN и STARLINE.

А вот в этом видео, вы имеете возможность увидеть наглядно как поменять лампочки как в передней фаре, так и задней (на примере Фокус 3 седан):

Лампы применяемые на Форд Фокус 3

Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне.
Комплектовался третий фокус различными моторами. Базовый двигатель был 1.

6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу.
Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.

Также третий Фокус оснащался ксеноновым светом, что было безусловно огромным плюсом, ведь свет отвечает за безопасность. Но даже с галогеновыми лампами свет у Фокуса был весьма не плох. Мы рассмотрим наиболее распространенный галогеновый свет и помощь в замене ламп.

Цоколь ламп на Ford Focus 3

1  Лампа ближнего света  — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2  Лампа дальнего света  — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3  Лампа в противотуманной фары  — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4  Лампа указателя поворота  — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

5  Лампа сигнала тормоза  — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6  Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона  — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7  Лампа заднего хода  — одноконтактная лампа накаливания W16W, мощностью 16 ватт.

8   Лампа габарита и противотуманного фонаря  — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

9  Лампа повторителя поворота  — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

Замена ламп ближнего света Ford Focus 3

Для замены лампы ближнего света необходимо снять блок фару открутив два самореза. Саморезы обозначены на фото двумя красными кружочками.

Далее тянем блок фару на себя, немного покачивая ее из стороны в сторону.

После снимаем защитную крышку лампы.

Снимаем электрический разъем и достаем лампу.

Сборка осуществляется в обратной последовательности.

Также будет полезна статья на нашем сайте размер дворников на Ford Focus 3

Замена ламп Форд Фокус 3 видео

Мы в VK

Опубликовано: 12.12.2017

Spread the loveЗамена дворников Рено Логан 2Содержание1 Замена дворников Рено Логан 21.0.1 Размер дворников Рено Логан 21.1 Схема стеклоочистителя Рено Логан1.2 Замена щеток стеклоочистителя Логан 21.2.1 Мы в VK и Fb Стеклоочистители устанавливаются на все автомобили, в том числе и на Рено Логан. Их работа заключается в удалении влаги и грязи с лобового стекла автомобиля. …

Замена щеток стеклоочистителя Рено Логан 2 Читать полностью »

Опубликовано: 13. 01.2019

Spread the loveОбслуживание кондиционеров — сделай сам Стало холоднее, стоит задуматься о небольшом посезонном обслуживания системы вентиляции салона и — возможно установки фильтра салона с активированным углем. Это дорого, но может остановить опасные токсины. Этот август был довольно теплым, поэтому системы кондиционирования в наших автомобилях должны были работать немного. Теперь, когда он немного охладился, самое время …

Обслуживание системы вентиляции салона Читать полностью »

Опубликовано: 13.01.2019

Spread the loveКак быстро разморозить стекло?Содержание1 Как быстро разморозить стекло?1.1 Вам не нужно переплачивать за хорошую жидкость для омывателя ветрового стекла1.2 Стеклоподъемник — трюк вместо соскоба1.3 Препараты для защиты стекла1.4 По нашему мнению1.4.1 Мы в VK Прежде чем отправиться в путешествие, нам нужно подготовить машину к вождению — зимой это часто означает, что мы должны …

Как разморозить и почистить стекло? Читать полностью »

Опубликовано: 23. 11.2019

Spread the loveКак правильно прикуривать автомобиль от автомобиля проводами?Содержание1 Как правильно прикуривать автомобиль от автомобиля проводами?1.0.1 Прикурить автомобиль с помощью устройства1.0.2 Прикурить автомобиль как подсоединить провода1.1 Прикурить автомобиль последовательность подключения Молодым водителям, которые не так давно сели за руль авто, необходимо быть готовым к разным неприятным ситуациям. Транспортное средство — не только удовольствие от вождения, …

Прикурить автомобиль — как это сделать правильно? Читать полностью »

Опубликовано: 01.06.2018

Spread the loveПравила буксировки легкового автомобиля на гибком тросе В случае поломки автомобиля в дороге и отсутствия возможности быстрого ремонта, приходится буксировать его туда, где ремонт можно осуществить. Но отбуксировать машину также не всегда бывает возможно. Так происходит, когда у нее, например, не работает руль или тормоза. В этом случае остается только лишь вызывать эвакуатор. …

Правильная буксировка автомобиля Читать полностью »



Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Недостаточно освещения при переключении на ближний свет? Всему виной лампа ближнего света «Форд Фокус 3». При замене оптики удастся значительно улучшить качество освещения и лёгкость передвижения в тёмное время суток. Существует много вариантов наладить ближний свет «Форд Фокус 3», но в каждом случае придётся поменять лампочку. Вмешательство в оптику также может быть оправдано перегоранием лампочки.

Как выбрать лампу ближнего света на Ford Focus 3

Огромная популярность машины Ford Focus 3 обоснована выгодным соотношением между ценовой политикой и качеством изделия, а также большой распространённостью ремонтных запчастей. Лампочка ближнего света «Форд Фокус 3» с завода уже обладает достаточной мощностью для рядовых задач, но нередко появляется необходимость увеличить мощность, переоборудовать электрическую систему или регулировать свет.

Выбор должен осуществляться на основании технических характеристик источника питания и патрона. Второстепенными, но также важными, условиями выбора являются: цена, производитель, вид и т. д.

Лампа ближнего света ФФ3 оснащена:

  • цоколь лампы ближнего света «Форд Фокус 3» фланцевый H7;
  • напряжением – 12 V;
  • мощностью – 55 W.

Производитель сразу устанавливает в автомобиль фирменные лампы от Osram, производство находится в Германии. Компания является дочерней корпорацией от именитого бренда Siemens, который славится надёжной электроникой. Если причина замены лампы ближнего света в «Фокус 3» заключается в перегорании осветительного прибора, лучше просто купить аналог.

Современный рынок может предложить большой выбор источников света для головной оптики автомобиля

На Ford Focus 3 лампа ближнего света устанавливается 2 видов:

  1. Биксеноновая с оптической линзой.
  2. Галогенная вместе с рассеивателем потока.

С учётом описанных характеристик нужно подбирать подходящие лампы, в случае замены штатной модели ближнего света Focus 3. Унифицированный цоколь позволяет устанавливать лампочки любой фирмы, но при выборе стоит отдать предпочтение вариантам с одинаковыми показателями мощности.

Повышенная светоотдача не должна быть у галогенных фар, так как они используют нить накаливания и могут сильно нагреваться, отчего разрушается покрытие и структура отражателя.

Замена лампы ближнего света «Форд Фокус 3» владельцами осуществляется в пользу некоторых проверенных брендов и конкретных моделей:

  • Philips. Покупают с цоколем H7 стандартную модель, в ней используется хромированный цоколь, а стеклянная масса включает добавления кварца. Перечисленные технологии улучшают освещённость трассы на 30% по сравнению со штатным вариантом, при этом не изменяется мощность и напряжение прибора. Другими популярными моделями бренда является серия Diamond Vision, которая подобна дневному свету, а также Xtreme Vision – сила потока наибольшая среди всех моделей, она в 2 раза превосходит Osram;
  • Bosch. Большая светоотдача 90-Plus обеспечивает повышение производительности на 90%. В свете преобладает белый цвет. Blue Vision – это модель с голубым оттенком света, в лампочке используется стекло из кварца для усиления прочности поверхности;
  • IPF. При выборе h21 XY64-2400K свет становится более жёлтым, он освещает трассу значительно лучше при опускании тумана;
  • Koito. Бренд выпускает ксеноновые варианты Whitebeam III H7. При замене лампы на «Форд Фокус 3» увеличивается производительность с 55 до 100 Вт.

Вы можете установить вместо штатной лампочки источник ближнего света любого другого бренда

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Освещение обеспечивает основная оптика, состоящая из блока фар, куда монтируется сразу 4 лампочки: габаритные, поворотные, дальние и ближние огни. Сама процедура смены не должна вызывать сложностей, большие усилия также отсутствуют, но снимать фару всё же придётся.

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

  1. Откинуть передний капот и установить его на держатели.
  2. От АКБ отсоединяется клемма.
  3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
  4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
  5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
  6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
  7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
  8. Лампа вытягивается из патрона.
  9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Головная оптика на Ford Focus 3 представляет собой блок-фары, с установленными в них лампами дальнего и ближнего света, поворотными и габаритными огнями

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

  • лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
  • шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
  • минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
  • перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

  • замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело;
    Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
  • во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
  • в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап. Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
  • демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий. В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
  • перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
  • по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Вывод

Замена осветительного прибора в «Фокус 3» – это несложная процедура, но она потребует внимательности, аккуратности и собранности. Не стоит впервые выполнять такую работу в сжатые сроки, лучше отложить замену до момента, когда появится достаточное количество времени. Следуя алгоритмам замены, можно легко заменить ближний свет, не нарушив целостности крепежей.

Лампы ближнего света Форд Фокус 2. Какие лучше ⋆ I Love My Car

Оптика головного света на Форд Фокус 2, как правило, не вызывает особых претензий, но лампа ближнего света, как самая используемая, перегорает первой. На всех сборочных конвейерах, где собирали Ford Focus II в 90% случаев устанавливали качественные и проверенные лампы от General Electric. Их ресурс абсолютно вменяемый и составляет до 55 тысяч, если верить отзывам владельцев. Но и они не вечные и время от времени просят замену. А чтобы купить качественную лампу ближнего света, нужно знать не только ее характеристики и номер по каталогу, но и быть в курсе какой бренд подойдет лучше.

Применение ламп ближнего света на Форд Фокус 2

Если исходить из рекомендаций завода, то оптика второго Фокуса, как рестайлингового, так и старого, рассчитана только на использование ламп галогенового типа. Это касается как ламп ближнего, так и дальнего света. Разница заключается только в мощности и конфигурации цоколя.

Лампа ближнего света для Форд Фокус 2 комплектуется цоколем Н7, дальнего — Н1, а их мощность составляет от 55 до 60 Вт в зависимости от модели лампы. Номера по каталогу фирменных фордовских ламп ближнего света — 171-23, если это General Electric, но на всеволожские Фокусы могли время от времени устанавливать дешевые лампы Philips 129-72PR.

[unitegallery 5555]

Естественно, что это далеко не единственные достойные лампы, которые подходят для ближнего света второго Фокуса, существует масса других, аналогичным по характеристикам стоковым General Electric 17123.


Какие лампы ближнего света лучше подходят для Форд Фокус 2

Как заменить лампу ближнего света на Ford Focus II подробно рассказано здесь, а мы выяснили, что лампа в обязательном порядке должна быть галогенового типа, иметь цоколь Н7 и мощность не более 60 Вт. На 2018 год ситуация с лампами для ближнего света Фокуса 2 сложилась следующим образом. Вся информация, которая подана ниже, основана только на отзывах владельцев и, конечно, не носит рекламный характер, поэтому принципиально мы не указываем цены.

Рейтинг лучших ламп для ближнего света Ford Focus II

OSRAM H7 12V 55W PX26d

Один из лидеров среди пользователей галогеновых фар Форд Фокус второго поколения. Великолепное качество, немецкая сборка и высокий ресурс лампы подверждается отзывами. По словам производителя, ресурс лампы составляет около пяти сотен часов, что очень неплохо на фоне конкурентов.

Philips H7 12V 55W PX26d LongeLife Ecovision



Это одна из самых ярких ламп в рейтинге. Ресурс тоже неплохой. По крайней мере, производитель заявляет о 100 000 км ресурса. Слабо в это верится, но кварцевое стекло и стойкость к перепаду температур поставили эту лампу на вторую позицию.

Philips Vision H7

И снова Филипс. Эта лампа обещает более яркий и более длинный световой луч, при этом цена остается в рамках бюджетных предложений. Колба также выполнена из кварцевого стекла, спираль стрессоустойчива, защищена от солнечного света специальным покрытием.

Bosch H7 12V 55W PX26d ECO

Новая немецкая лампа PX26d с усиленным световым потоком. Это один из примеров того, как должен вести себя производитель с покупателем. PX26d не обещает стокилометрового луча и яркости пограничного прожектора, но свои деньги отрабатывает качественно. При этом срок службы у нее, по отзывам пользователей, не менее 70 000 км. Только потом свет становится более тусклым.

MTF Iridium H7

Неплохой бюджетный вариант с одним недостатком — размытая граница светового пятна. Нить накала с улучшенными характеристиками, что повлияло на яркость пучка света. Этот показатель выше, чем у других ламп такой ценовой категории примерно на 25-30%. К тому же в лампе применена технология зонирования пространства.

Лампы ближнего света на Форд Фокус. Что в итоге

Поскольку штатная оптика у всех вторых Фокусов разработана с учетом галогеновой технологии освещения, рассматривать в качестве конкурентов ксеноновые и светодиодные лампы не имеет смысла. Для их установки штатная оптика, мягко говоря, не пригодна и требует коренной модернизации. Не говоря уже о ценах, поскольку хорошая LED-лампа обойдется в 5-7 раз дороже, хотя и имеет свои безусловные плюсы.

Как заменить лампочки в фарах Форд Фокус

Руководство по замене всех ламп в передних фарах автомобилей Форд Фокус.



В вашем Форд Фокусе не горит лампочка ближнего или дальнего света? Или отказала лампа переднего поворотника? Вполне возможно, что в вашей передней оптики перегорела одна из лампочек, которую нужно просто заменить на новую. Помните, что вы это должны сделать как можно быстрее, поскольку не рабочие лампочки в передних фарах (особенно поворотники), снижают вашу безопасность во время движения. Ведь лампочки в автомобиле выполняют очень важную роль для безопасности всех участников дорожного движения.



Данное руководство написано для владельцев третьего поколения автомобилей Форд Фокус (MK III), 2011, 2012, 2013 и 2014 годов выпуска. С помощью руководства вы сможете самостоятельно поменять лампочки ближнего света, дальнего света, лампы передних сигналов поворота. Также с помощью наших советов вы сможете заменить не менее важные лампы в передних фарах - габаритные лампочки.



Владельцам таких автомобилей Ford (в кузове хэтчбек и седан), как Fiesta, Fusion (Mondeo), Taurus и C-Max наше руководство может быть также полезно, для того чтобы заменить лампы в передних фарах.



В передней оптики освещения Форд Фокус III с 2011 по 2014 года применялись следующие лампы освещения:



Ближний свет: # лампа h21 (55 Вт)



Дальний свет: # лампа h2 (60 Вт)



Сигналы поворотов: # лампа 7440 (PY21W - 21 Вт)



Габаритные огни: # лампа 168NA (W5W - 5 Вт - W2.1x9.5d.)



Необходимые инструменты для замены ламп в фаре:



Большая отвертка или звездочкой с необходимой насадкой под размер болтов фары



Замена лампочки ближнего света Форд Фокус



Открутите внутренние болты, удерживающие фары на кузове





Выньте крепежные болты фары и отложите их в сторону



Вытяните фару на себя



Сначала вы должны открыть капот и подойти к той фаре, в которой не работает лампочка.



Найдите два болта, которые удерживают блок-фару. Один болт находится рядом с наружным краем. Другой находится во внутреннем углу фары.



Сдвиньте фару и поверните ее на бок



Лампа дальнего света находится в центре фары



Снимите резиновый пылезащитный уплотнитель



Открутив переднюю фару, будьте осторожны отодвигая и поворачивая ее на бок.



Не вынимайте фару из машины полностью. Чтобы не поцарапать оптику постелите под нее полотенце. Помните, что вы не только можете поцарапать блок фару, но, а также можете повредить передний бампер в тот момент, когда вдвигаете фару вперед на себя. Поэтому желательно защитить от возможных царапин не только блок-фары, но и бампер.



Резиновая крышка снята



Доступ к лампе ближнего света открыт



Поверните лампу ближнего света против часовой стрелки на 1/4 от полного оборота



Лампа ближнего света находится в центре задней части блок-фары.



Для того чтобы до нее добраться, вам необходимо снять заднюю резиновую защиту (круглая резиновая крышка по центру фары). Открыв крышку, вы получите беспрепятственный доступ к лампе ближнего света (Н11).



Чтобы снять лампу необходимо повернуть ее против часовой стрелки на 1/4 оборота.

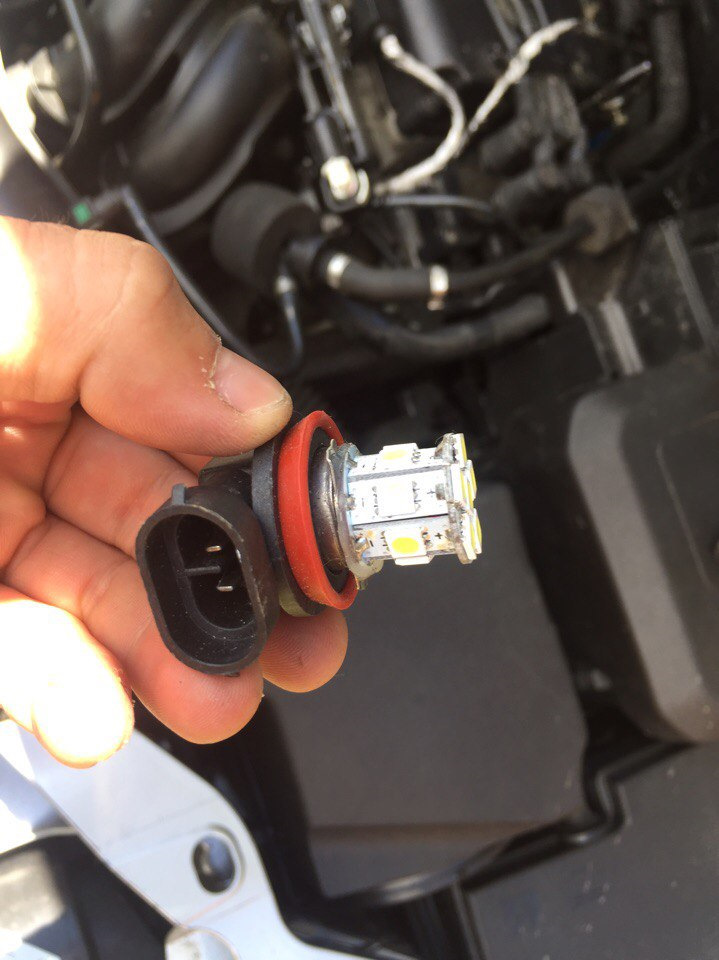

Достаньте из фары лампу ближнего света



Отсоедините разъем питания лампы



Как правило, Форд Фокус третьего поколения комплектуются лампами ближнего света: Philips h21 LL 12V 55W (55 Вт)



Вытащите старую лампу ближнего света из корпуса фары.



Для того чтобы отсоединить лампочку от разъёма питания приподнимите пластиковый колпачок и разъедините соединение питания ближнего света.



Гнездо в блок-фаре под лампу ближнего света



2

Вставьте новую лампу Н11



3

Поверните лампу на 1/4 оборота по часовой стрелке, чтобы закрепить лампочку в фаре



Старайтесь при установке новой лампочки не прикасаться к стеклянной колбе галогенки. Ваша задача во время установки новой лампочки не оставить на ней жирных и масленых пятен



Если вы испачкали стеклянную колбу галогенной лампы, то, смочив салфетку спиртом, аккуратно удалите со стекла пятна.



Купив новую лампу h21, вставьте ее в корпус фары и поверните ее на 1/4 оборота по часовой стрелке, чтобы зафиксировать ее на месте.



Новая лампа ближнего света установлена



Поставьте назад резиновую крышку фары



Установив новую лампу ближнего света в фару, закройте ее обратно резиновым уплотнителем.



Замена лампочки дальнего света Форд Фокус



Лампочка дальнего света в блок-фаре расположена во внутреннем угле передней оптики.



Снимите резиновый колпачок защищающий блок-фару от попадания в нее грязи, влаги и пыли



Резиновая крышка снята



Нажмите пластиковую кнопку, чтобы отсоединить от лампы дальнего света разъем питания



Сняв резиновую заглушку в задней части фары, вы получите доступ к лампе дальнего света. Но достать ее сразу не получится. Для этого нужно сначала отсоединить от лампы разъем питания.



Снимите удерживающий разъем



Делайте, так как показано на фотографии



Нажмите на кнопку, чтобы разъединить разъем



Фотографии выше показывают более детально, как работает удерживающий механизм зажима, который фиксирует разъем питающий лампу дальнего света.

Эта конструкция зажима основана на штепсельной вилки.



Свободный доступ к лампе дальнего света (Н1)



Увеличенная фотография установленной старой лампы дальнего света



Вытащите старую лампу дальнего света из фары



Возьмите пальцами металлический контакт лампы дальнего света и потяните лампочку на себя, вытащив ее из корпуса фары.



Гнездо в блок-фаре под лампочку дальнего света



Лампа дальнего света Osram h2 12V 55W (можно установить лампу 65 Вт)



Установите новую лампу Н1 в корпус фары



Из-за того что круглая лампа дальнего света Н1 для Форд Фокуса с одной стороны имеет плоскую кромку, лампочку не возможно установить не правильно. Совместите плоскую кромку с пустым гнездом в фаре и установите лампу на место.



Новая лампа дальнего света установлена



Установите разъём питания, нажав на него сверху



Новая лампочка дальнего света установлена и подключена к питанию



Аккуратно вставьте черный пластиковый электрический разъем прямо к основанию новой лампочки дальнего света.



Установите обратно резиновую крышку, закрывающую доступ внутрь фары, где расположена лампочка дальнего света.



Замена лампочки переднего поворотника Форд Фокус



Теперь давайте узнаем, как поменять лампу поворотника в блоке фары Форд Фокуса третьего поколения.



Поверните пластиковую крышку против часовой стрелки на 1/4 оборота



Снятая пластиковая крышка, открывающая доступ на лампе поворотника



Разъем питания лампы поворотника



Для того чтобы поменять лампочку поворотника в фаре, необходимо для начала снять пластиковую крышку-защиту, повернув ее на 1/4 оборота против часовой стрелки.



Открутив крышку, вы получите доступ к разъему питания лампы



Поверните разъем с лампой на 1/4 оборота против часовой стрелки



Вытащите лампу с разъемом питания и проводами



Отсоедините лампу от разъема питания



Получив доступ к лампе поворотника, вам необходимо повернуть пластиковый разъем питания лампы на 1/4 оборота против часовой стрелки. Далее вытащите разъем вместе с лампочкой из фары.



Далее вытащите из разъема старую лампу и установите новую лампу # 7440 (PY21W - 21 Вт).



Гнездо лампы поворотника в фаре



Поверните лампу на 1/4 оборота по часовой стрелке, чтобы установить ее в фару



Установите назад пластиковую крышку, повернув ее по часовой стрелке



Вставьте новую лампу в разъем питания и установите ее затем в корпус фары, вставив в соответствующее гнездо. Далее поверните лампу на 1/4 оборота по часовой стрелке, чтобы закрепить лампу в фаре.



Не забудьте установить пластиковую крышку фары на место, повернув ее на 1/4 оборота по часовой стрелке.



Замена габаритных ламп Форд Фокус



И наконец давайте рассмотрим, как можно самостоятельно поменять габаритную лампу в блоке фар автомобилей Форд Фокус. К сожалению, в отличие от других ламп этой модели, габаритные лампочки в фарах заменить труднее всего. Особенно если у вас большие руки.



Габаритная лампа находится с краю внешнего угла блок-фары



Доступ к габаритной лампе через овальную резиновую крышку



Снимите резиновую пылезащитную крышку



Снимите резиновую овальную крышку с фары, чтобы получить доступ для замены габаритной лампочки.



Попробуйте одним пальцем провернуть лампу на 1/4 оборота против часовой стрелки



Достаньте из фары лампу, вставленную в разъем питания



Вытащите старую габаритную лампочку из разъема



Для того чтобы достать старую лампочку габаритов из фары, необходимо просунуть палец внутрь фары и повернуть ее на 1/4 оборота против часовой стрелки. Далее ваша задача достать лампу вместе с разъемом питания.



Далее необходимо вытащить старую лампу из гнезда питания и установить в него новую лампу # 168NA (W5W - 5 Вт - W2.1x9.5d.)



Проверьте работоспособность новой габаритной лампы



Замена ламп Ford Focus | Форд Фокус с 2018 года

4. Замена ламп

Снятие фары головного освещения

1. Откройте капот.
2. При помощи подходящего инструмента, например, маленькой отвертки с плоским наконечником, осторожно подденьте центральный штифт, а затем снимите фиксатор.
3. Выкрутите винты крепления фары.
4. Осторожно поднимите заднюю часть фары вверх, чтобы освободить ее в нижней точке крепления.
5. Извлеките фару.
Примечание:
Будьте осторожны при снятии фары. Рядом с крепежными винтами фары расположен датчик фронтального удара.

6. Отсоедините штекерный разъем.
7. Установка выполняется в порядке, обратном порядку снятия.
Примечание:
- При установке фары убедитесь в правильности подключения электрического разъема.
- При установке фары убедитесь в ее надежной фиксации со стороны нижней точки крепления.

Снятие заднего фонаря

Автомобили с кузовом “хетчбэк” / “универсал”

1. Аккуратно снимите вентиляционную решетку.
2. Отсоедините штекерный разъем.
3. Отверните барашковые гайки, которые крепят фонарь в сборе.
4. Снимите задний фонарь в сборе.
5. Установка выполняется в порядке, обратном порядку снятия.

Автомобили с кузовом “седан”

1. Нажмите на декоративную крышку заднего фонаря, как показано.
2. Снимите декоративную крышку заднего фонаря.
3. Выкрутите болт крепления фонаря.
4. Аккуратно извлеките фонарь в сборе из автомобиля.
5. Отсоедините штекерный разъем.
6. Установка выполняется в порядке, обратном порядку снятия.

Замена ламп

Внимание:
- Выключите зажигание и лампы. Пренебрежение этими мерами предосторожности может привести к тяжелым травмам.
- При эксплуатации лампы нагреваются. Перед снятием дайте лампам остыть.
Используйте лампы, соответствующие спецификации. См. ниже “Таблица технических характеристик ламп”.

Далее приведены инструкции, описывающие правильное снятие ламп. Установка осуществляется в последовательности, обратной снятию, если нет дополнительных указаний.

Фара головного света

А. Лампа ближнего света. В. Лампа дальнего света. С. Передний габаритный огонь.

Лампа ближнего света

1. Снимите переднюю фару в сборе.
2. Аккуратно снимите крышку, повернув ее против часовой стрелки.
3. Отсоедините штекерный разъем, предварительно нажав на зажим.
4. Снимите лампу, потянув ее прямо на себя.
Примечание:
Не прикасайтесь к стеклянной поверхности лампы фары.

Лампа дальнего света

1. Снимите переднюю фару в сборе.
2. Аккуратно снимите крышку, повернув ее против часовой стрелки.
3. Отсоедините штекерный разъем, предварительно нажав на зажим.
4. Снимите лампу, потянув ее прямо на себя.
Примечание:
Не прикасайтесь к стеклянной поверхности лампы фары.

Передний габаритный огонь

1. Снимите переднюю фару в сборе.
2. Аккуратно снимите крышку, повернув ее против часовой стрелки.
3. Поверните патрон лампы против часовой стрелки и снимите его.
4. Слегка нажмите на лампу в патроне лампы, поверните против часовой стрелки и снимите ее.

Передние противотуманные фары

1. Снимите переднюю фару в сборе.
2. Отсоедините штекерный разъем.
3. Поверните патрон лампы против часовой стрелки и снимите его.
Примечание:
Нельзя отделить лампу от патрона.

Задние фонари

А. Передний габаритный огонь. В. Стоп-сигнал.

Задний габаритный огонь

1. Снимите задний фонарь в сборе.
2. Поверните патрон лампы против часовой стрелки и снимите его.
3. Слегка нажмите на лампу в патроне лампы, поверните против часовой стрелки и снимите ее.

Стоп-сигнал

1. Снимите задний фонарь в сборе.
2. Поверните патрон лампы против часовой стрелки и снимите его.
3. Слегка нажмите на лампу в патроне лампы, поверните против часовой стрелки и снимите ее.

Таблица технических характеристик ламп

Лампы Спецификации Мощность, Вт
Передние габаритные огни PY21/5W 21
Дневные ходовые огни Светодиод Светодиод
Дальний свет фар h2 55
Ближний свет фар H7 55
Передние противотуманные фары H8 35
Боковые повторители указателей поворотов Светодиод Светодиод
Задний фонарь W5W 5
Стоп-сигналы P21W 21
Верхний стоп-сигнал Светодиод Светодиод
Задние габаритные огни PY21/5W 21
Задний противотуманный фонарь Светодиод Светодиод
Фонарь заднего хода Светодиод Светодиод
Освещение номерного знака Светодиод Светодиод
Примечание:
Передние противотуманные фары и задние фары могут быть представлены в виде светодиодных ламп. Если светодиод не горит, проверьте ваш автомобиль как можно скорее.

Руководство по замене ламп передних фар Ford Focus - MK3 Модели с 2011 по 2014 годы

Лампы головных фар Ford Focus Руководство по замене
Как поменять ближний свет, дальний свет, поворот сигнальная лампа или лампа переднего бокового габаритного фонаря в Ford Focus MK3 2011-2014 гг.

.

2012 Focus SEL Передняя фара

Отверните винт Torx T-30

Внешний винт снят
Это автомобильный учебник был специально написан, чтобы помочь владельцам MK III третьего поколения (2011, 2012, 2013 и 2014) Ford Focus в замена перегоревшего ближнего света, дальнего света, переднего указателя поворота или переднего лампочка бокового габаритного огня в блоках фар.

Владельцы другого аналогичного седана Ford или автомобили хэтчбека, такие как Fiesta, Fusion, Taurus и C-Max могут Эти инструкции по изготовлению самодельных изделий также могут оказаться полезными.

Замена лампочки на их деталь номера следующие: Ближний свет # h21 , Дальний свет # h2 , Указатель поворота # 7440 и передний боковой маркер # 168NA (цвет «натуральный янтарь» стакан).

Единственный инструмент, необходимый для изменения любого из лампы фар в корпусе со стороны водителя или пассажира представляет собой звездообразную отвертку Torx T-30 .




Удалить внутренний винт T30

Вывернуто два винта

Снять блок фары
Первые два шага должны открыть капот, а затем переместиться в сторону автомобиля с перегоревшая лампочка.

Найдите два винта которые удерживают блок фары на месте.Один винт у внешнего края а другой находится во внутреннем углу.

Удалите два винта, повернув их против часовой стрелки. по часовой стрелке с помощью звездообразной отвертки Torx T-30. Отложите два винта в сторону. безопасное место.


Переверните корпус фары

Ближний свет - центр корпуса

Снять резиновый пылезащитный колпачок
Осторожно потяните корпус фары прямо с передней части автомобиля.

Переверните корпус и положите его на бампер. Чтобы не поцарапать пластиковую линзу или окрашенный бампер, поместите полотенце в между ними.


Резиновая крышка снята

Открыта лампа ближнего света

1/4 оборота против часовой стрелки
Ближний свет Лампа расположена в центре фары.

Снимите резиновый пылезащитный колпачок на задней стороне кожух для доступа к цоколю старой лампы ближнего света.

Поверните основание лампы на 1/4 оборота счетчика по часовой стрелке, чтобы разблокировать.


Снять лампу ближнего света

Отключите вилку питания

Philips h21 LL 12 В 55 Вт
Вытяните старый низкий лампа накаливания прямо из корпуса.

Подденьте черный пластиковый язычок на электрическом разъеме, прежде чем сдвигать его. прямо со дна старой лампочки.


Цоколь лампы ближнего света

Вставка Новая лампа h21

1/4 оборота по часовой стрелке - фиксатор
Старайтесь избегать касаясь пальцами стеклянной части новой галогенной лампы или что-нибудь жирное в моторном отсеке.

Если вы испачкали новую лампочку, протрите стекло смоченным спиртом бумажное полотенце.

Вставьте новый h21 лампочка ближнего света в корпус и поверните его на 1/4 оборота по часовой стрелке, чтобы зафиксировать на месте.


Установлена ​​новая лампа ближнего света

Надвигающаяся резиновая крышка

Дальний свет - внутренний угол

Задвиньте резиновый пылезащитный колпачок обратно. поместите над отверстием для доступа к лампе ближнего света.

Лампа дальнего света расположен во внутреннем углу корпуса фары.


Снять резиновый пылезащитный колпачок

Резиновая крышка снята

Нажмите кнопку освобождения заглушки
Снять резину крышка на задней части фары за лампой дальнего света.

Нажмите на черную пластиковую кнопку разблокировки. прежде чем сразу сдвинуть разъем питания.


Снять электрический разъем

Отображается вкладка выпуска

Нажмите, чтобы освободить заглушку
Фотографии выше покажите внимательнее, как фиксатор на лампе дальнего света вилка работает.




Лампочка дальнего света открыта

Вытяните старую дальнюю балку
Возьмитесь за металл основание старой лампы дальнего света и вытащите ее прямо из корпуса.

Головка лампы дальнего света

Osram Германия h2 12 В 55 Вт

Вставить новую лампу h2
Вставить новый # лампочка h2 прямо в патрон.

В связи с круглая форма с одним плоским краем, лампочка может быть вставлена ​​только в один путь.


Установлен новый дальний свет

Вставить вилку питания

Установлен новый дальний свет
Осторожно нажмите черный пластиковый электрический разъем прямо на основание нового высокого лучевая лампа.

Сдвинуть резиновую крышку назад на месте над отверстием для лампы дальнего света.


Надвигающаяся резиновая крышка

Нижняя сторона корпуса

Нижний указатель поворота
Поворотник Колба расположена в нижнем внутреннем углу корпуса фары.

1/4 оборота против часовой стрелки

Пластиковый пылезащитный колпачок снят

Гнездо лампы указателя поворота
Поверните черный пластиковая крышка на 1/4 оборота против часовой стрелки, чтобы открыть лампочку указателя поворота разъем.

Отложите пылезащитный колпачок в безопасное место.


1/4 оборота против часовой стрелки

Снять гнездо указателя поворота

Вытяните лампу указателя поворота
Вытягивание и поворот черный пластиковый патрон лампы указателя поворота на 1/4 оборота против часовой стрелки перед вытаскивая его прямо.

Вытащить старый лампочку указателя поворота вынуть из патрона и вставить новую # 7440 или W21W (прозрачное стекло) колба.


Корпус гнезда указателя поворота

1/4 оборота по часовой стрелке - фиксатор

Заменить крышку - 1/4 оборота C
Вставьте гнездо в корпус и поверните его на 1/4 оборота по часовой стрелке, чтобы зафиксировать место.

Заменить черную пластиковую пыль колпачок и поверните его на 1/4 оборота по часовой стрелке, чтобы зафиксировать.


Боковой маркер - внешний угол

Маленькая овальная резиновая крышка

Снять резиновый пылезащитный колпачок
Лицевая сторона Лампа маркера расположена в верхнем внешнем углу фары. сборка. Эту лампочку заменить сложнее всего, особенно если у вас большие руки.

Удалите резиновую пыль колпачки для лампы ближнего света и меньшего овального колпачка для бокового маркера лампочка.


Вылет и поворот на 1/4 CC

Гнездо бокового маркера удалено

Вытащить старую лампу бокового габаритного
Обратитесь к пальцами и поверните малый патрон лампы бокового маркера на 1/4 оборота счетчика по часовой стрелке, прежде чем вытащить его из корпуса.

Вытяните старую лампочку из патрона и вставьте новый янтарный цвет # 168NA лампочка.


Проверить новую лампу бокового габаритного огня

Вставьте гнездо, сложное

1/4 оборота по часовой стрелке
Включите парковку загорится и убедитесь, что новая лампочка работает, прежде чем вставлять ее обратно в корпус фары.

Самый сложный частью этой процедуры является повторная вставка розетки в корпус.

Может потребоваться отвертка или другой инструменты, чтобы вернуть маленькую розетку в место установки.

Затем поверните головку бокового маркера на 1/4 оборота. по часовой стрелке, чтобы зафиксировать его на месте.


Заменить крышку ближнего света

Пылезащитный колпачок бокового маркера Push On

Нажимной корпус фары
Заменить резину колпачки для лампы ближнего света и лампы бокового габаритного света.

Выровняйте корпус фары и осторожно нажмите его обратно на место в передней части автомобиля.


Затяните внутренний Torx T-30

Заменить внешний винт T30

Тест новых ламп фар
Вставьте два винты и затяните их звездообразной отверткой Torx T30 .

Проверьте новые лампы, включив фары, мигание дальнего света и включение сигналов опасности.

Подробнее, посмотри мой другой Ремонт и обслуживание Ford Focus Руководства .

Лучшее соотношение цены и качества ford focus lamp beam - отличные предложения на ford focus lamp beam от глобальных продавцов ford focus lamp beam

Отличные новости !!! Вы находитесь в нужном месте для луча фары Ford Focus. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку луч этой верхней лампы Ford Focus скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели луч лампы Ford Focus на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в форд фокальной лампе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ford focus lamp beam по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена для Ford Focus 3 - Отличные предложения на луч для Ford Focus 3 от Global Beam для Ford Focus 3 продавцы

Отличные новости !!! Вы попали в нужное место для луча ford focus 3.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот дальний свет для Ford Focus 3 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть луч для Ford Focus 3 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в луче для Ford Focus 3 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ford focus 3 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Часть 3 - Проверка отсутствия проблем с фарами ближнего света (Ford F150 1997-1998)

ТЕСТ 4: Перемычка цепи фары

В этом тестовом разделе мы соединим клеммы 4 и 5 "розетки" разъема черный выключателя фар.

После установки перемычки и если цепи между фарами и разъемом в порядке, фары должны включиться.

Если фары не включаются, то можно предположить, что существует проблема с функцией выбора луча HI / LO многофункционального переключателя или проблема с электричеством между разъемом и фарами.

Хорошо, это то, что вам нужно сделать:

  1. 1

    Найдите гнездовые клеммы № 4 и № 5 черного разъема переключателя фар (см. Фото выше).

  2. 2

    Используя перемычку, установите перемычки между клеммами 4 и 5 .

  3. 3

    Фары должны загореться , как только вы перемыкнете два вывода разъема переключателя фар.

    ПРИМЕЧАНИЕ: Фары должны включаться независимо от того, находится ли ключ в положении ON или OFF.

Давайте посмотрим, что означают ваши результаты теста:

ВАРИАНТ 1: Загорелись фары .Пока все хорошо, так как это правильный и ожидаемый результат теста. Этот результат теста также говорит вам, что многофункциональный переключатель в порядке и что нет никаких проблем с электропроводкой между разъемом и фарами.

Следующим шагом является проверка целостности цепи между контактами 4 и 5 самого переключателя фар. Перейдите к: ПРОВЕРКА 6: Проверка целостности цепи фары.

ВАРИАНТ 2: Фары НЕ включались .Обычно это указывает на проблему с функцией выбора луча LO / HI многофункционального переключателя.

Мы можем проверить многофункциональный переключатель без необходимости его замены, выполнив простую проверку напряжения мультиметром на предохранителях 26 и 28 (блока предохранителей / реле на передней панели). Для этого теста перейдите к: ТЕСТ 5: Тестирование многофункционального переключателя.

ТЕСТ 5: Тестирование многофункционального переключателя

После перемычки клемм 4 и 5 черного 7-контактного разъема переключателя фар у вас должно быть питание от аккумулятора на предохранителях 26 и 28 (блока предохранителей / реле на передней панели).

В определенных случаях многофункциональный переключатель (переключатель стеклоочистителя) выходит из строя и не позволяет аккумулятору проходить от переключателя фар к правой и левой фарам.

Итак, проверив питание предохранителей 26 и 28, мы можем косвенно проверить многофункциональный переключатель и выяснить, неисправен он или нет.

ВАЖНАЯ ИНФОРМАЦИЯ: Перед тем, как начать это испытание и получить точный результат, необходимо убедиться, что предохранители 26 и 28 не перегорели (см. ТЕСТ 2).

Хорошо, это то, что вам нужно сделать:

  1. 1

    Перемычка клемм 4 и 5 черного 7-контактного разъема , как вы делали ранее в ТЕСТЕ 4.

  2. 2

    Убедитесь, что многофункциональный переключатель находится в положении выбора луча LO.

  3. 3

    С помощью мультиметра убедитесь, что предохранители 26 и 28 имеют питание от батареи .

    ПРИМЕЧАНИЕ: Вам не нужно извлекать предохранитель для проверки наличия питания.Находясь на месте, прикоснитесь к металлической клемме в верхней части предохранителя измерительным проводом мультиметра (другой измерительный провод мультиметра должен быть подключен к надежной точке заземления).
