Сколько пересечений проезжих частей имеет перекресток?
Добрый день, уважаемый читатель.
В этой статье будут рассмотрены понятия перекресток и пересечение проезжих частей, используемые в правилах дорожного движения.
В большинстве случаев границы перекрестка не совпадают с границами пересечения проезжих частей. Кроме того, перекресток может включать в себя несколько пересечений.
На стандартных «квадратных» перекрестках поиск границ не составляет труда. Однако на сложном пересечении дорог ориентирование становится весьма непростой задачей.
Однако водитель должен уметь находить и границы перекрестка, и пересечение проезжих частей, т.к. в пределах указанных зон действуют различные требования правил дорожного движения.
Содержание статьи:
- Понятия перекресток и проезжая часть:
- границы перекрестка;
- пересечение проезжих частей.
- Примеры перекрестков:
- квадратный перекресток без закруглений;
- перекресток с разделительной полосой;
- разделительная полоса на одной из дорог;
- перекресток нескольких дорог;
- Правила для пересечения проезжих частей.
- Правила для перекрестка.
- Правила и для перекрестка и для пересечения проезжих частей.
- Альтернативное понимание пересечения проезжих частей.
- Сколько пересечений проезжих частей имеет этот перекресток?
- Билет 23, вопрос 1.
- Билет 38, вопрос 1.
Понятия перекресток и проезжая часть
Понятия перекресток и проезжая часть приведены в пункте 1.2 ПДД:
«Перекресток» — место пересечения, примыкания или разветвления дорог на одном уровне, ограниченное воображаемыми линиями, соединяющими соответственно противоположные, наиболее удаленные от центра перекрестка начала закруглений проезжих частей. Не считаются перекрестками выезды с прилегающих территорий.
«Проезжая часть» — элемент дороги, предназначенный для движения безрельсовых транспортных средств.
Границы перекрестка
Чтобы определить границы перекрестка, нужно в первую очередь найти его центр.
Обратите внимание, понятие центр перекрестка не расшифровывается в правилах дорожного движения, поэтому на практике при поиске этой точки могут возникнуть трудности.
Если перекресток стандартный (квадратный), то центр его находится в центре квадрата. С этим проблем не возникает. Если же перекресток имеет сложную конфигурацию (например, большая площадь, где соединяются несколько дорог под разными углами), то однозначно определить центр не получится. Что делать в данном случае, правила не объясняют.
Далее необходимо соединить противоположные, наиболее удаленные от центра начала закруглений проезжих частей. Эту фраза далеко не каждый водитель может понять с первого раза, поэтому разберем ее поподробнее.
Выберите одну из проезжих частей, примыкающих к перекрестку. Найдите закругления проезжих частей, относящиеся к этой дороге (их будет 2). У каждого из закруглений есть 2 начала (это точки, где закругление переходит в прямую). Нужно взять по одной точке от каждого закругления.
И это должны быть точки, которые находятся на границах выбранной проезжей части.
В общем, посмотрите на картинку ниже. Перекресток выделен желтым цветом, а его граница — синей линией.
Пересечение проезжих частей
Данное понятие в правилах дорожного движения 2022 года не расшифровывается. При обучении правилам дорожного движения пересечение проезжих частей понимается следующим образом. Возьмите каждую из проезжих частей, примыкающих к перекрестку. Продолжите их на перекресток. Найдите места, где пересекаются 2 или более проезжих частей. Это и будет пересечением.
На рисунке выше пересечение проезжих частей обозначено синим цветом.
В рамках всех статей на pddmaster.ru также используется именно это значение.
Однако существует и альтернативное понимание определения «пересечение проезжих частей». Оно будет рассмотрено в конце данной статьи.
Примеры перекрестков
Рассмотрим несколько перекрестков и найдем на них пересечения проезжих частей.
Квадратный перекресток без закруглений

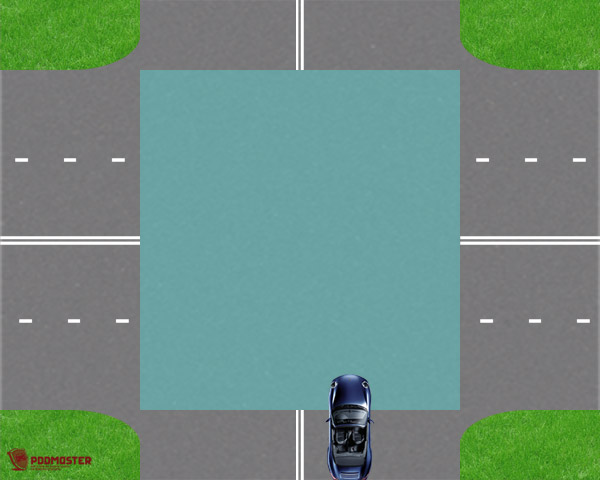

Первый на очереди — «самый простой перекресток» без закруглений:
Границы данного перекрестка совпадают с границами пересечения проезжих частей.
Такой вариант на практике встретить довольно сложно, т.к. для удобства выполнения поворотов перекрестки снабжаются закруглениями.

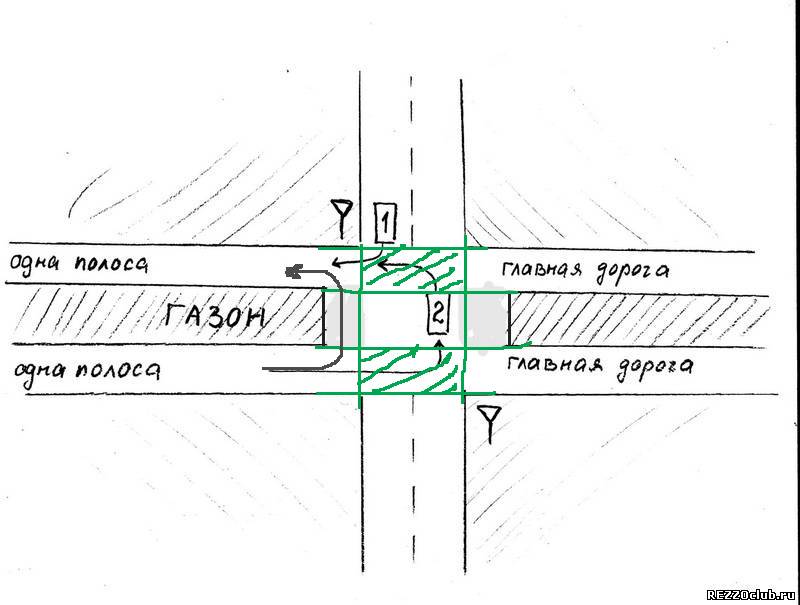

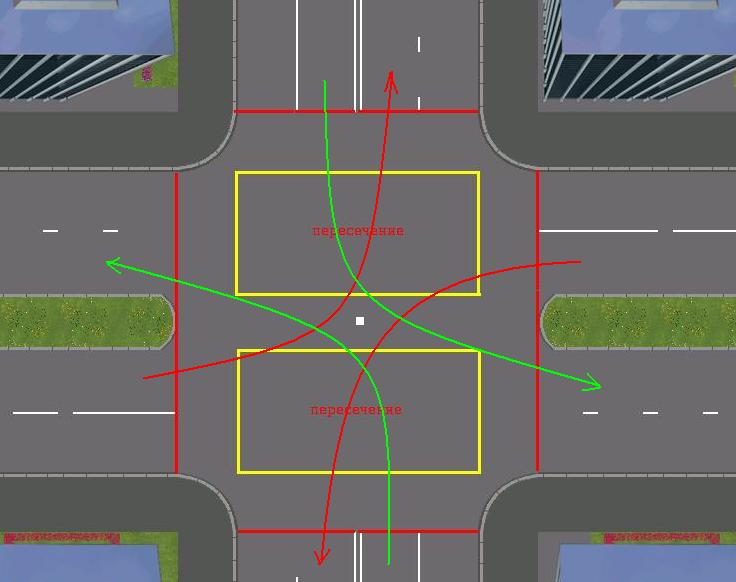

Перекресток с разделительной полосой
Еще один достаточно популярный вариант — одна из дорог имеет 2 проезжие части:
Похожее изображение можно встретить в экзаменационных билетах. Вопрос при этом звучит следующим образом: «Сколько пересечений проезжих частей имеет этот перекресток?». В данном случае ответ очевиден — 2 пересечения проезжих частей (выделены синим).
Однако на практике у водителей зачастую возникает вопрос выбора правильной траектории для разворота на таком перекрестке. Этот вопрос подробно рассмотрен в рамках отдельной статьи:
Разворот на перекрестке с разделительной полосой
Выше были рассмотрены простые перекрестки, на которых водители могут сориентироваться без проблем.
Перейдем к более сложным.

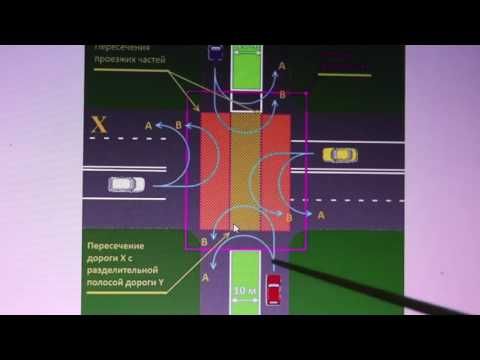

Разделительная полоса на одной из дорог
Итак, на данном перекрестке только одна из дорог имеет разделительную полосу перед перекрестком:
Определить границы перекрестка в данном случае несложно. А вот с пересечением проезжих частей возникают трудности.
Вариант 1:
Вариант 2:
С точки зрения ПДД может иметь место любой из этих вариантов. Что же делать водителю на практике?
Исходите из того варианта, который является наихудшим для Вас в данной ситуации.
Например, при повороте на перекрестке используйте вариант 2, т.е. с каждого из пересечений проезжих частей выезжайте на попутную полосу движения.
Если же Вы паркуете автомобиль рядом с перекрестком, то используйте вариант 1. И отсчитывайте 5 метров от «большого» пересечения проезжих частей.
Подобный подход позволит Вам в любом случае избежать штрафов ГИБДД.
Перекресток нескольких дорог
Еще один интересный перекресток — пересечение пяти дорог:
Этот перекресток интересен тем, что границы пересечения проезжих частей выходят за пределы перекрестка:
Обратите внимание, по рисунку кажется, что здесь только одно пересечение проезжих частей.
Если же рассмотреть ситуацию с другой стороны, то можно понять, что здесь 3 пересечения проезжих частей, границы которых сливаются.
Еще раз напоминаю, что на практике нужно исходить из наихудшего варианта. Т.е. с каждого из пересечений проезжих частей нужно выезжать на попутную сторону движения.
Выше были рассмотрены несколько перекрестков. Для наглядности все дороги на рисунках пересекаются под прямыми углами, а сами рисунки симметричные. Т.е. границы перекрестков и пересечения проезжих частей при желании можно найти.

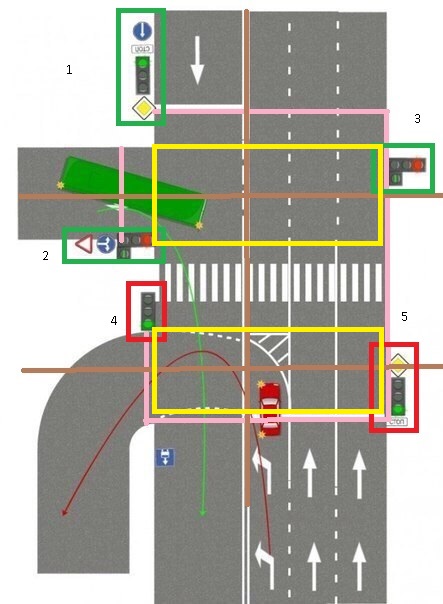

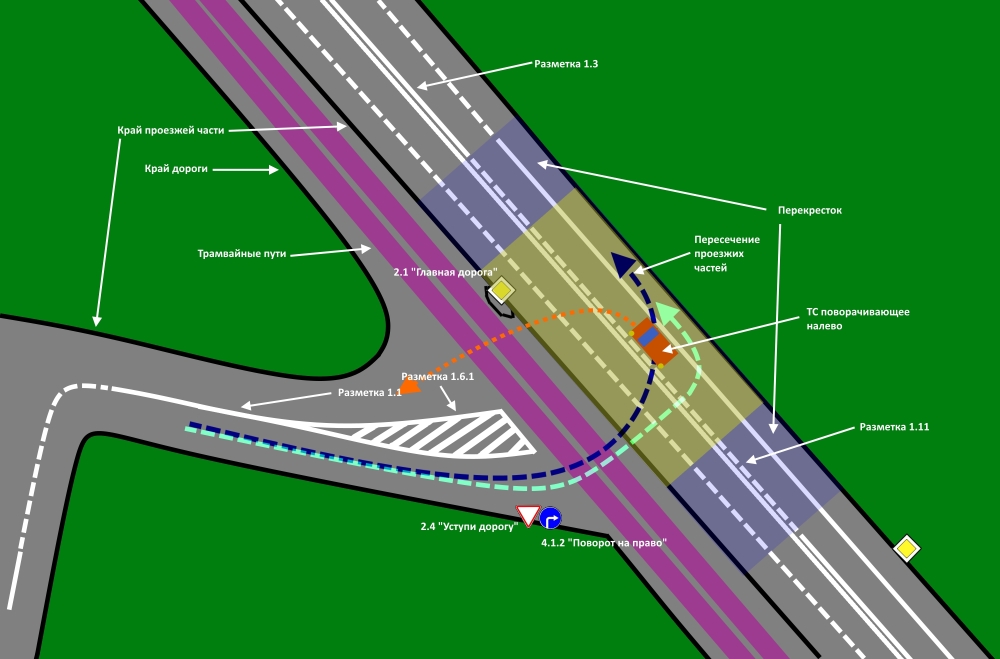

На практике некоторые перекрестки имеют более сложную конфигурацию. Например, дороги могут пересекаться под острыми углами. Образуются пересечения одновременно трех и более проезжих частей. Закругления проезжих частей могут иметь разный радиус. Все это создает сложности для участников дорожного движения.
Несмотря на все перечисленное, водитель должен уметь находить границы перекрестка и пересечения проезжих частей, так как многие пункты правил связаны с этими понятиями.
Правила для пересечения проезжих частей
- При выезде оказаться на стороне попутного движения (8.6).
- При въезде на дорогу с реверсивным движением оказаться на крайней правой полосе (9.8).
- Остановка и стоянка запрещены ближе, чем в 5 метрах от пересечения (12.4, 12.5).
- Знаки 3.18.1, 3.12.2, 4.1.1-4.1.6 действуют на пересечение проезжих частей.
Правила для перекрестка
- Пешеходы должны переходить дорогу на перекрестке по линии тротуаров или обочин (4.3).
- Запрещено движение задним ходом (8.12).
- Нужно выехать с перекрестка, независимо от сигнала светофора (13.7).
- Уступить дорогу участникам дорожного движения при включении разрешающего сигнала светофора (13.8).
- Знаки 5.15.1, 5.15.2 действуют на весь перекресток.
Правила и для перекрестка, и для пересечения проезжих частей:
- Запрещается въезжать, если образовался затор.
- При запрещающем сигнале светофора нужно остановиться на перекрестке перед пересекаемой проезжей частью.
Альтернативное понимание пересечения проезжих частей
В завершение данной статьи предлагаю рассмотреть альтернативный вариант понимания понятия «пересечение проезжих частей»:
Обратите внимание на розовые уголки. Они предназначены для движения автомобилей, т.е. они либо являются самостоятельными проезжими частями, либо относятся к проезжим частям одной из пересекающихся дорог (понятие «проезжая часть» приведено выше).
При таком подходе получается, что границы перекрестка совпадают с границами пересечения проезжих частей. А это ведет к тому, что водители по-другому выполняют требования приведенных выше пунктов правил.
Еще раз подчеркну, что данная точка зрения является альтернативной. Не нужно опираться на нее при сдача экзаменов на права или спорах с сотрудниками ГИБДД.
Сколько пересечений проезжих частей имеет этот перекресток?
Ну а чтобы закрепить полученные знания, предлагаю Вам самостоятельно решить пару вопросов из экзаменационных билетов:
Сколько пересечений проезжих частей имеет этот перекресток?
Билет 23, вопрос 1 (комплекты ABM и CD).
- Одно.
- Два.
- Четыре.
Комментарий:
Ситуация регламентирована пунктом 1.2 ПДД:
«Проезжая часть» — элемент дороги, предназначенный для движения безрельсовых транспортных средств.
«Разделительная полоса» — элемент дороги, выделенный конструктивно и (или) с помощью разметки 1.2, разделяющий смежные проезжие части, а также проезжую часть и трамвайные пути и не предназначенный для движения и остановки транспортных средств.
На дороге справа есть разделительная полоса, разделяющая дорогу на 2 проезжие части. На перекрестке образуется 2 пересечения проезжих частей.
Сколько пересечений проезжих частей имеет этот перекресток?
Билет 38, вопрос 1 (комплекты ABM и CD).
- Одно.
- Два.
- Четыре.
Комментарий:
Ситуация регламентирована пунктом 1.2 ПДД:
«Разделительная полоса» — элемент дороги, выделенный конструктивно и (или) с помощью разметки 1.
2, разделяющий смежные проезжие части, а также проезжую часть и трамвайные пути и не предназначенный для движения и остановки транспортных средств.На одной из дорог есть разделительная полоса. Поэтому дорога имеет две проезжие части. Соответственно, на перекрестке образуются два пересечения проезжих частей.
Если Вы хотите повторить и другие правила дорожного движения, то рекомендую Вам самостоятельно прорешать экзаменационные вопросы:
Билеты ГИБДД
Удачи на дорогах!
