Кпп вариатор – вариатор или автоматическая коробка передач?

Содержание

вариатор или автоматическая коробка передач?

Автоматическая коробка передач может быть представлена роботизированной КПП, классическим автоматом и вариатором. Приобретая машину, автолюбитель задумывается, какой коробке передач отдать предпочтение; что лучше: вариатор или автоматическая коробка передач. Выбирая между вариатором и автоматом, необходимо знать, чем они отличаются, учитывать их плюсы и минусы, а также понимать, какое из устройств надежнее.

Вариаторная коробка передач

Как и любая другая коробка передач, вариатор – это устройство, преобразующее крутящий момент, поступающий от двигателя к колесам. Передача момента осуществляется бесступенчато, в определенном диапазоне регулирования. Довольно часто вариатор обозначают аббревиатурой  «CVT» (Continuously Variable Transmission), что в переводе с английского означает «трансмиссия с непрерывно изменяющимся крутящим моментом».

Типы CVT

В  зависимости от устройства выделяют следующие основные типы вариаторов:

  • цепные;
  • клиноременные;
  • тороидальные.
Клиноременный вариатор

Наибольшее распространение получил клиноременный вариатор CVT.

Клиноременный вариатор CVT состоит из клиновидного ремня, расположенного между двумя раздвижными шкивами. В процессе движения автомобиля шкивы то сжимаются, то разжимаются, обеспечивая изменение передаточного числа. Главная цель вариаторной коробки – обеспечение плавного бесступенчатого изменения крутящего момента. Это актуально для легковых автомобилей, мотороллеров, снегоходов и прочей техники.

Тороидный вариатор

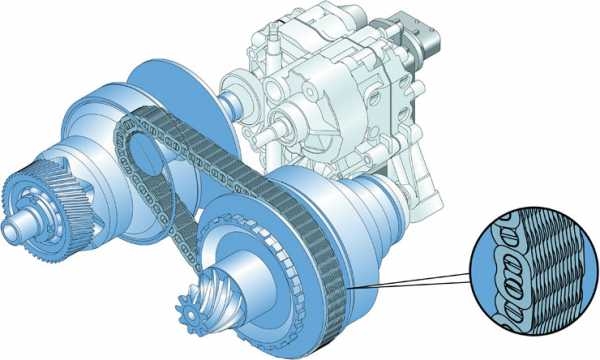

В цепном вариаторе CVT мощность передается скошенными торцами осей звеньев цепи, а тянущее усилие передает цепь.
В тороидных вариаторах вместо шкивов используются конусовидные диски, вместо ремня – ролики. Они способны передавать больший крутящий момент. Для изготовления деталей для данного типа CVT требуется высокопрочная сталь, что в итоге влияет на его стоимость.

Преимущества и недостатки CVT

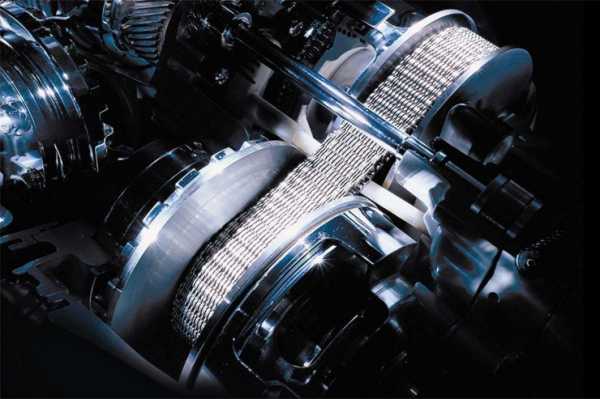

Цепной вариатор

Главным преимуществом вариаторной коробки передач является возможность обеспечить непрерывное изменение крутящего момента. Это позволяет достичь лучших показателей расхода топлива и динамики автомобиля.

К недостаткам вариатора относятся:

  1. Невозможность его установки в автомобилях с мощным двигателем.
  2. Максимальные нагрузки, буксировка или систематическая езда на высоких оборотах приведут к быстрому износу ремня вариатора, а соответственно и к поломке CVT.

АКПП

Гидромеханическая АКПП

Управление АКПП осуществляется селектором переключения, расположенным на центральном тоннеле или на рулевой колонке (в американских автомобилях). Перемещение селектора в определенное положение позволяет выбрать нужный режим движения. Дополнительно возможно выбрать особые режимы работы АКПП: зимний, спортивный, экономичный. Разница в расходе топлива при обычном, спортивном и экономичном режимах очевидна.

Классическая АКПП состоит из планетарной коробки передач, системы управления и гидротрансформатора. Автомат может применяться в легковых и грузовых автомобилях, а также автобусах.

Гидротрансформатор состоит из насосного и турбинного колес с расположенным между ними реактором. Насосное колесо связано с коленвалом двигателя, турбинное — с валом КПП. Реактор в зависимости от режима работы свободно вращается или блокируется при помощи обгонной муфты.
Передача крутящего момента от двигателя к КПП происходит потоком жидкости (масла), выбрасываемым лопатками насосного колеса на лопасти турбинного. Зазоры между насосным колесом и турбиной минимальны, а их лопасти имеют специфическую форму, формирующую непрерывный круг циркуляции масла. Таким образом, между двигателем и трансмиссией отсутствует жесткая связь, что способствует плавности передачи тягового усилия.

Гидротрансформатор преобразует скорость вращения и передаваемый крутящий момент в ограниченном диапазоне, поэтому к нему присоединяют многоступенчатую планетарную коробку передач. Она же обеспечивает движение задним ходом.

Переключение передач происходит под давлением масла с помощью фрикционных муфт. Давление между фрикционами в соответствии с алгоритмом работы коробки распределяется при помощи системы электромагнитных клапанов (соленоидов) под контролем блока управления.

Минусами автоматической коробки являются ее высокая стоимость, а также повышенный расход топлива.

Сравнительная характеристика двух видов коробок передач

Какое устройство лучше: вариатор или автомат? Проведем сравнительную характеристику, позволяющую выявить отличия и определить, какая из коробок лучше и надежнее.

Разница между вариатором и автоматом с экономической точки зрения

Какая коробка лучше с точки зрения стоимости эксплуатации: вариатор или автомат? Сравним некоторые показатели.

  1. Трансмиссионная жидкость. Замена масла в CVT происходит чаще, и стоит оно дороже.
  2. Расход топлива. Топливо в машине, оснащенной вариатором, расходуется экономичнее.
  3. Ремонт. Техническое обслуживание и ремонт вариатора обходятся гораздо дороже эксплуатации автомата. CVT является достаточно сложным и «чувствительным» механизмом.

Хотя обслуживать CVT стоит дороже, сама же коробка дешевле автомата. А при правильном использовании коробки она сможет прослужить долго и без ремонта.

Какое устройство лучше  с точки зрения надежности

С целью  определения степени надежности устройств зададим ряд тяжелых условий:

  • возможность буксировки;
  • бездорожье;
  • высокие скорости;
  • спортивная езда.

Вариатору не справиться с тяжелыми условиями. Его ремень не выдержит нагрузок. Здесь лучше справится автомат. Стихия CVT – плавное движение без резких ускорений.

Как определить, какое устройство установлено в автомобиле

  1. Необходимо изучить техническую документацию машины. Обозначение вариатора– CVT, автомата – АТ.
  2. Пройдите тест-драйв. Если установлен вариатор, то вы не почувствуете переключений передач. Автомат можно «слушать», следить за его работой по тахометру. CVT работает в одной тональности, размеренно. Однако, возможно наличие специального режима, имитирующего смену передач и позволяющего водителю чувствовать их переключение.

Подведем итог

Сегодня АКПП встречается гораздо чаще, чем CVT. Но у последнего есть большой потенциал. АКПП надежнее применять в автомобилях с высокими мощностями и способных к буксировке прицепов. С точки зрения экономии предпочтительнее выглядит вариатор.

Вариатор или автомат? Выбор за вами. И он будет зависеть от характеристик устройств, являющихся  для вас приоритетными. Любите плавную городскую езду на небольшом легковом автомобиле? Ваш выбор – CVT.  Если же вы предпочитаете спортивную езду или часто пользуетесь прицепом – тогда вам лучше подойдет автомат.

techautoport.ru

Как устроен вариатор — ДРАЙВ

  • Войти
  • Регистрация
  • Забыли пароль?
  • user
  • Выход
Найти ДРАЙВ
  • Наши
    тест-драйвы
  • Наши
    видео
  • Цены и
    комплектации
  • Сообщество
    DRIVE2
  • Новости
  • Наши тест-драйвы
  • Наши видео
  • Поиск по сайту
  • Полная версия сайта
  • Войти
  • Выйти
  • Acura
  • Alfa Romeo
  • Aston Martin
  • Audi
  • Bentley
  • Bilenkin Classic Cars
  • BMW
  • Brilliance
  • Cadillac
  • Changan
  • Chery
  • Chevrolet
  • Chrysler
  • Citroen
  • Daewoo
  • Datsun
  • Dodge
  • Dongfeng
  • FAW
  • Ferrari
  • FIAT
  • Ford
  • Foton
  • Geely
  • Genesis
  • Great Wall
  • Haima
  • Haval
  • Hawtai
  • Honda
  • Hummer
  • Hyundai
  • Infiniti
  • Isuzu
  • JAC
  • Jaguar
  • Jeep
  • KIA
  • Lada
  • Lamborghini
  • Land Rover
  • Lexus
  • Lifan
  • Maserati
  • Mazda
  • Mercedes-Benz
  • MINI
  • Mitsubishi
  • Nissan
  • Opel
  • Peugeot
  • Porsche
  • Ravon
  • Renault
  • Rolls-Royce
  • Saab
  • SEAT
  • Skoda
  • Smart
  • SsangYong
  • Subaru
  • Suzuki
  • Tesla
  • Toyota
  • Volkswagen
  • Volvo
  • Zotye
  • УАЗ
  • Kunst!
  • Тесты шин
  • Шпионерия
  • Автомобизнес
  • Техника
  • Наши дороги
  • Гостиная
  • Автоспорт
  • Авторские колонки
  • Acura
  • Alfa Romeo
  • Aston Martin
  • Audi
  • Bentley
  • BCC
  • BMW
  • Brilliance
  • Cadillac
  • Changan
  • Chery

www.drive.ru

Вариатор коробка передач что это такое и почему Хонда их любит?

Здравствуйте, дорогие читатели! Вариатор коробка передач что это такое? Почему Хонда предпочитает такую коробку передач? Почему крутящий момент в вриаторе меняется плавно, без ступеней?

На все эти вопросы сейчас мы найдем ответы. Рассмотрим из чего же состоит эта коробка передач, и разберем принцип работы. Так же узнаем, почему стоит внимательно подходить к выбору такой коробки передач.

Коротко о истории создания бесступенчатой коробки передач

Вариаторные коробки передач иногда называют бесступенчатыми или по английской аббревиатуре CVT.

Изобретение вариаторной передачи датировано 1886 годом, когда и был выдан патент на этот механизм. Но активно стали ее применять только более полвека спустя, в 50-ых годах, для привода вспомогательных двигателей электрогенераторов в авиационной промышленности.

Затем вариаторные коробки передач начали устанавливать на скутеры, так как позволяли упростить управление коробкой передач. На автомобили же бесступенчатые трансмиссии пришли вместе с моделью 600 от голландской компании DAF.

Именно эта машина, с еще резиновым ременным приводом считается родоначальником бесступенчатых трансмиссий в автомобильной промышленности.

В конце 80-ых, марки Ford и Fiat так же налаживают производство вариаторных коробок передач но уже с металлическим ремнем, а после них и все остальные мировые бренды подтягиваются к этому тренду.

Целый ряд автопроизводителей выпускает вариаторные коробки и конечно присваивает им свои названия:

  • Multimatic — Honda;
  • Lineartronic — Subaru;
  • Hyper, Xtronic – Nissan;
  • Autotronic – Mercedes;
  • Multidrive -Toyota;
  • Durashift CVT, Ecotronic — Ford;
  • Multitronic – Audi.

Вариатор коробка передач что это такое? Принцип работы CVT

Для начала нужно разобраться, вариатор коробка передач что это такое, что же входит в бесступенчатый механизм коробки и как эти составные части между собой взаимодействуют.

Для лучшего восприятия условно поделим вариаторную коробку передач на две части. Основные узлы и вспомогательные.

К основным следует отнести:

  • Ремень;
  • Шкивы;
  • Валы.

Принцип работы вариатора понять не сложно. На двух валах надето по два конусообразных шкива, которые могут перемещаться (сдвигаться и раздвигаться) а между ними натянут и зажат с двух сторон металлический ремень клинообразной формы.

Вот как раз ремень и передает усилие от ведущего вала, связанного с двигателем, к ведомому, который идет уже на колеса.

Передаточное число меняется в зависимости от того на сколько эти шкивы сближены, поскольку меняется число оборотов одной пары шкивов по отношению ко второй.

Шкивы двигаются в большинстве случаев гидроприводом управляемым электроникой. В итоге, мы имеем плавное изменение передаточного числа без рывков и фиксированных значений.

Вместо ремня может выступать металлическая цепь клинообразной формы, в основном это автомобили AUDI.

Такое решение позволяет передавать большую мощность, но все равно оно ограничено, где-то на отметке в 300 л.с. Поскольку повышение мощности далее негативно сказывается на ресурсе агрегата.

Еще одним из видов вариаторов будет тороидный, где связующим звеном между шкивами служит металлический вал (вариаторы Nissan). Как видим каждый из производителей старается, как то улучшить систему передачи мощности, но единого стандарта пока не изобретено.

Вспомогательные механизмы бывают следующие:

  • Сцепление;
  • Планетарная передача.

Сцепление в вариаторной коробке передач нужно чтобы соединять двигатель и коробку передач при начале движения и работе двигателя в режиме «нейтраль». На большинстве бесступенчатых вариаторах устанавливается гидротрансформатор, реже многодисковое сцепление.

Планетарная передача в бесступенчатой трансмиссии необходимо для реализации заднего хода, так как шкивы могут вращаться только в одну сторону. Так же могут присутствовать другие узлы и агрегаты, не влияющие коренным образом на работу механизма.

Хотя, если честно говорить, есть один элемент, который при пробуксовке в жаркий день и долгом стоянии в пробке просто незаменим. Это радиатор охлаждения, так как крутящий момент передается с помощью трения то и масло в такой коробке довольно ощутимо нагревается. Кстати не все автомобили оснащены системой охлаждения вариатора.

Особенности эксплуатации вариатора

Управление бесступенчатой трансмиссией реализуется, как и в классических гидротрансформаторных коробках передач, по системе PRND. Так проще людям пересесть на данный вид трансмиссии, не надо привыкать к новому управлению. А буквы означают соответственно:

  • P – парковочный режим;
  • R – это движение задним ходом;
  • N – положение «нейтраль»;
  • D – основное положение работы коробки передач со сменой передаточного числа.

CVT во многих описаниях называют автоматической коробкой передач и от того происходит путаница, так как автоматическая коробка передач на планетарных редукторах имеет совсем другой принцип работы, и ресурсы у них совсем разные.

Вариаторная коробка передач живет долго, но зависит от правильных условий эксплуатации.

Вариаторная коробка передач не любит пробуксовок, движения по глубокому снегу. А таскание прицепов вообще противопоказано, так как во всех перечисленных случаях идет повышенная нагрузка на трансмиссию. Это все снижает ресурс ремня и шкивов иногда в два, а то и более раз.

Ремонт же такой коробки передач может влететь в копеечку. Кстати, некоторых водителей так же раздражает гул двигателя при наборе скорости, так как при интенсивном разгоне двигатель набирает максимальные обороты, а затем коробка плавно поднимает скорость.

Ну не будем о грустном, обсудим лучше позитивные моменты. Главным можно считать экономичность, так как она приближается к лучшим показателям механических трансмиссий.

Кроме того не стоит забывать что водитель, знающий что такое вариаторная коробка передач не должен постоянно дергать ручку переключателя скоростей. Ну а для тех кто иногда хочет почувствовать полную власть над автомобилем многие производителя начали оснащать свои коробки рычагами выбора виртуальных передач.

Реализовано это с помощью электроники, которая задерживает в определенном положении шкивы и не дает двигаться дальше без участия водителя. Правда при достижении максимальных оборотов автоматика опять вступает в силу.

Так что это неоднозначная коробка, которая больше всего подходит для размеренного и спокойного движение.

Если вам было не слишком скучно, и интересно, то делитесь с друзьям в социальных сетях.

auto-ru.ru

что это такое, принцип работы и устройство

Трансмиссия в автомобиле обеспечивает возможность изменения крутящего момента и передачу его на ведущие колеса. И одним из основных ее элементов является коробка передач. Причем данный узел, используемый на авто, бывает нескольких типов – механическая, автоматическая, роботизированная, вариаторная. Что касается последней, то появился такой тип КПП не так уж и давно, но при этом активно завоевывает популярность. Далее мы разберемся, что такое вариаторная коробка передач, как она работает, чем хороша и какие у нее минусы.

Вариатор (также известный как Continuously variable transmission или CVT) — далеко не новый тип трансмиссии на автомобилях. Первая такая коробка появилась в 1959 году, но из-за невозможности в то время решить некоторые технические проблемы, распространения данная КПП на автотранспорте не получила, зато она оказалась неплохим вариантом для мототехники, в частности – скутеров. Вторая попытка использовать вариаторную коробку на авто была в 1984 году. И так постепенно данный тип КПП заинтересовал автопроизводителей и все чаще его стали использовать.

Принцип работы вариаторной коробки передач

Главная особенность этой коробки – плавная бесступенчатая смена передаточного числа. То есть, если в других типах повышение или понижение числа выполняется на заданные значения, так называемые ступени, то в вариаторе их нет. Благодаря этому она способна более точно производить передачу усилия от силовой установки к ведущим колесам.

На автомобилях распространение получило два типа вариаторных КПП – клиноременные и тороидные, при этом первые более распространены.

Работа клиноременного вариатора построена на передаче передаточного числа при помощи специального ремня, установленного между двумя шкивами. Первый шкив является ведущим и связан он с силовой установкой, а второй – ведомый, обеспечивающий дальнейшую передачу усилия на колеса.

Схематичное изображение работы вариаторной коробки передач

Изменение числа производится за счет меняющегося диаметра шкивов. Для этого каждый из шкивов сделан разборным и состоит он из двух половин конической формы, которые посажены на вал. Схождение-расхождение этих половин позволяет менять диаметр в точке контакта шкива с ремнем.

Работает все так: при начале движения должно обеспечиваться максимальное тяговое усилие. Для этого половины ведущего шкива разводятся, а поскольку форма их коническая, то в точке контакта диаметр шкива будет минимально возможным. Половины ведомого же наоборот – сведены, что обеспечивает в месте взаимодействия ремня со шкивом максимальный диаметр. В результате для того, чтобы ведомый шкив сделал один оборот, ведущему необходимо их сделать несколько. Но при этом и нагрузка на двигатель минимальна.

Анимация илюстрирующая принцип работы вариаторной коробки передач

По мере набора скорости передаточное число должно меняться в меньшую сторону, что обеспечивает снижение тягового усилия, но повышает скорость вращения на ведомом валу. Для этого половины ведущего шкива начинают сходиться, что приводит к увеличению диаметра в точке контакта, а ведомого – расходиться.

При максимальном диаметре ведущего шкива и минимальном – ведомого, за один оборот первого, второй сделает их несколько, поэтому скорость вращения – максимальная, но и нагрузка на двигатель больше. Таким образом, за счет изменения диаметров достигается бесступенчатая смена передаточного числа.

В тороидном типе вариатора конструкция несколько иная. У него передача усилия выполняется роликами, зажатыми между валами, имеющими тороидную форму и расположенными на одной оси.

Nissan Motors Extroid CVT — Тороидный тип вариатора

Изменение передаточного числа обеспечивается за счет смены положения роликов. Максимальное тяговое усилие обеспечивается в положении роликов, когда они повернуты в сторону ведомого вала. За счет тороидной формы валов, у ведущего в точке контакта с роликом диаметр будет минимальным, а у ведомого – максимальный.

Для уменьшения передаточного числа и увеличения скорости вращения, ролики поворачиваются в сторону ведущего вала, при этом диаметры в точках контакта изменяются.

Устройство вариаторной коробки передач

Поскольку клиноременные вариаторы более распространены, то дальше и будем рассматривать их конструкцию. Такая коробка передач состоит их нескольких основных составных частей. И первая из них – сцепление, без которого не обойтись, поскольку оно обеспечивает возможность отключения силовой установки от трансмиссии.

Наибольшее распространение на вариаторных коробках получило гидротрансформаторное сцепление, которое также используется и на автоматических и роботизированных коробках. Но некоторые автопроизводители используют и другие типы сцепления — центробежное, электромагнитное или многодисковое «мокрое».

Вариаторная коробка в разрезе.

Основной составляющей КПП является сам вариатор, и главным элементом в нем считается ремень, поскольку именно он обеспечивает передачу. Хотя и ремнем его можно назвать лишь условно. А все потом, что состоит он из металлических лент, соединенных между собой особыми фасонными частями, имеющими форму бабочки и придающих ремню клиновидную форму. Рабочей частью у него являются боковые поверхности, которые контактируют с поверхностями половин шкивов и обеспечивают передачу вращения за счет сил трения.

Некоторые производители вместо ремня используют цепь, при этом сама коробка с таким элементом привода называется клиноцепной. Особенностью цепи является то, что она состоит из большого количества звеньев, что обеспечивает малый радиус изгиба. Рабочая поверхность у нее – торцевая.

Поскольку все элементы вариатора работают под значительными нагрузками, то изготавливаются они из высокопрочной стали, что позволяет значительно повысить ресурс коробки.

В разных конструкциях вариаторов перемещение половин шкивов по валам обеспечивается за счет усилий, которые создаются пружинами, жидкостью или за счет центробежной силы.

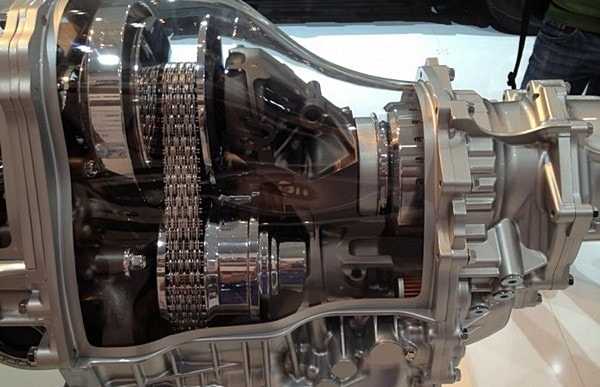

Еще один вариатор в разрезе (реальное фото).

Одной из основных проблем вариатора – отсутствие реверсного вращения ведомого вала. Поэтому, чтобы решить ее и обеспечить автомобилю возможность движения задним ходом, в конструкцию коробки включена планетарная передача, позволяющая менять направление вращения. Но при этом наличие такого механизма значительно усложняет конструкцию коробки, но и без него не обойтись.

Последней составной частью вариатора является механизм управления. На данном типе коробки передач используется электронное управление, которое полностью контролирует работу вариатора, обеспечивает синхронное изменение диаметров на шкивах, включает и отключает сцепление и планетарный редуктор.

Управление же коробкой осуществляется селектором, которым задаются режимы работы, аналогичные автоматической коробке. То есть, водитель задает режим, а электронный механизм управления выполняется его на вариаторе.

Видео о вариаторной коробке переключения передач

Плюсы и минусы вариаторной коробки передач

Плюсами вариаторной коробки передач являются:
  • Плавность набора скорости, отсутствие рывков;
  • Более интенсивный разгон;
  • Легкость управления;
  • Топливная экономичность;
Но есть у такого типа трансмиссии и свои минусы:
  • Сложность и дороговизна ремонта;
  • Невозможность работы с двигателями большой мощности;
  • Чувствительность к условиям эксплуатации;
  • Надобность в постоянном контроле и своевременной замене смазочных материалов.

Похожие статьи

avtonov.com

Бесступенчатая трансмиссия — Википедия

Материал из Википедии — свободной энциклопедии

Бесступенчатая трансмиссия (англ. Continuously Variable Transmission, CVT) — вид трансмиссии (передаточного устройства между двигателем и движителем (колёсами, гребным винтом и т. п.)), которая способна плавно изменять коэффициент передачи (отношение скоростей вращения и вращающих моментов двигателя и движителя) во всём рабочем диапазоне скоростей и тяговых усилий.

Бесступенчатые трансмиссии, как правило, классифицируются по типу передачи, обеспечивающей бесступенчатое изменение коэффициента передачи:

  • Электрическая передача — двигатель вращает генератор, электромоторы — колёса (автомобили Белаз, трактор ДЭТ-250, ЗИС-154).
  • Гидрообъёмная передача — двигатель вращает регулируемый гидронасос, поток масла по трубкам подаётся в гидромоторы, вращающие колёса (зерноуборочные комбайны Дон-1500).
  • Гидродинамическая передача, или гидротрансформатор — устройство из расположенных соответственно колёс с лопатками, перебрасывающих масло между колёсами. Хорошо сочетается с характеристиками ДВС, автоматически изменяя передаточное число, однако увеличение момента незначительно (до 2,5) и требует дополнительной коробки перемены передач (применяется в большинстве автоматических коробок передач легковых автомобилей и автобусов).
  • Вариатор — механическая передача, основанная на передаче вращения (момента) трением через промежуточное тело (ремень, ролик, шарик), которое можно переводить в любую точку переменного радиуса ведущего и/или ведомого колёс, получая изменение передаточного отношения. Наибольшее распространение получил «клиноременной вариатор» (применяется в зерноуборочных комбайнах «Нива», некоторых моделях современных легковых автомобилей, скутерах).
  • Комбинированная трансмиссия — основной момент передаётся через обычные механические передачи, а меньшая часть момента — бесступенчато, что позволяет до некоторой степени совместить достоинства разных типов передач.
Принцип действия бесступенчатой трансмиссии с клиновой цепью. Paботa вариатора Тороидная вариаторная трансмиссия системы Хейса, устанавливалась на автомобили марки Austin. Середина 1930-х.

В основе большинства современных автомобильных вариаторов — клиноременная передача. Один или оба шкива (ведущий и ведомый) оборудованы раздвижными боковинами; зазор между боковинами шкивов в простейшем случае определяется центробежным регулятором, также могут применяться нагрузочные муфты. При повышении частоты вращения двигателя и ведущего вала боковины ведущего вала сдвигаются, тем самым посадочный диаметр шкива увеличивается, а коэффициент передачи — уменьшается.

Ременная передача целесообразна для мопедов и автомобилей особо малого класса; для более тяжёлых машин применяется цепная передача на том же конструктивном принципе.

Дискошариковый вариатор с неограниченным диапазоном передаточного отношения целесообразно использовать в вариоколесах автомобилей малого и среднего класса[источник не указан 2091 день].

История вариаторных трансмиссий[править | править код]

Первая бесступенчатая трансмиссия была запатентована в 1886 году. С 1950-х годов бесступенчатые трансмиссии широко применялись для бортовых авиационных электрогенераторов, приводимых в действие вспомогательными двигателями.

Первая автомобильная бесступенчатая трансмиссия c резиновыми клиновыми ремнями была применена в малогабаритных голландских автомобилях DAF (DAF 600), а после продажи отделения DAF, выпускавшего пассажирские автомобили, патент унаследовала Volvo.

В 1987 году клиновые вариаторы с цепным приводом были запущены в массовое производство Ford и FIAT (Ford Fiesta, FIAT Uno). В то же время Subaru наладило производство своей CVT, которую поставляло и поставляет другим автопроизводителям.

В конце 1990-х годов вариаторы начали устанавливать и на машины среднего класса, взамен традиционных гидромеханических АКПП.

CVT, установленная на автомобиле Toyota Prius, разработчики назвали PSD (Power Split Device, устройство распределения мощности, «трёхходовая муфта»). Построено PSD на основе планетарной передачи, где с «солнцем» соединён генератор, «водило сателлитов» соединено с двигателем, а «коронная шестерня» — с электромотором и колёсами. Поскольку соотношение диаметров (числа зубьев) шестерён планетарной передачи постоянное, планетарная передача делит крутящий момент двигателя внутреннего сгорания в постоянном отношении. Однако мотор-генератор, соединённый с «солнцем» планетарной передачи, может быть больше или меньше нагружен электрическим током.

Управляет этим процессом контроллер гибридной системы автомобиля. Момент торможения и, соответственно, обороты генератора могут изменяться в широких пределах (от −6000 об/мин до +6000 об/мин), то есть генератор может работать и как электромотор. Поэтому скорость вращения колёс автомобиля изменяется плавно, бесступенчато. При этом мощность, получаемая генератором, не пропадает — в виде электрической энергии она поступает на «тяговый» электромотор и, объединяя усилия с моментом двигателя, приводит в движение автомобиль. Такой гибридный привод в целом называется гибридный синергетический привод.

ru.wikipedia.org

Устройство вариатора и принцип работы

С каждым годом в автомобильной отрасли происходят существенные изменения: разрабатываются все новые устройства и аппараты для облегчения вождения и улучшения качества поездки. Постепенно все общепринятые приборы заменяются наиболее удачными изобретениями. Не стала исключением и всеми известная коробка передач.

Если вы страстный автолюбитель, то наверняка не раз сталкивались с названием – бесступенчатый вариатор. Эта новинка наших дней была придумана много лет назад. Еще одаренным Леонардо да Винчи в 1490 году. Но воплотить ее в жизнь смогли только в 1950 годах. Первым легковым автомобилем с такой трансмиссией стала 600-я модель от фирмы «DAF». В ней установили вариатор под названием «Variomatic», затем эстафету перехватила компания «Volvo». Сейчас многие автомобильные компании стали поставлять на рынок свои автомобили именно с такой трансмиссией.

Отличие вариатора от других коробок передач

Механическая коробка (МКПП) имеет пять скоростей, автоматическая (АКПП) – восемь, а вариатор обладает неограниченным количеством передач. Но это не главная разница. Для уяснения ситуации, немного опишем принцип действия двигателя, чтобы понять, в чем удобство использования вариатора.

Устройство механической коробки передач

Итак, в привычных ступенчатых коробках передач есть существенный недостаток – они имеют фиксированные передаточные числа, которых на дороге порой недостаточно. Даже при езде по абсолютно ровной поверхности двигатель должен, разгоняясь преодолевать внешнюю нагрузку – силу инерции, а затем, достигая идеального соотношения количества оборотов и передаточного числа, он набирает скорость. А после этого передача становится низкой. Для ее повышения необходимо использовать большее количество ступеней, а в коробках передач их заложено определенное количество. Да еще при переходе на каждую из них происходит рывок. Поэтому возникло решение убрать ступени трансмиссии. В результате получили вариатор. Он представляет собой идеальный вариант, в котором смена скоростей происходит плавно без скачков.

Этот аппарат постепенно изменяет крутящий момент на ведомом и ведущем диске. Он начинает свое движение плавно, в отличие от других коробок передач. Авто, оснащенное им, ведет себя так, как будто на нем стоит мощный электродвигатель. Скорость машины увеличивается плавно, без постороннего шума. Из-за того, что вариатору не требуется переключения передач, авто с ним набирает скорость быстрее, чем с другими КПП.

Клиноцепной вариатор

К тому же автомобиль с вариатором намного проще в управлении. С ним под силу справиться даже начинающему автолюбителю, так как такой вид трансмиссии не реагирует на манеру вождения водителя и не способен заглохнуть. Даже при стремительном разгоне двигатель работает очень тихо, по сравнению с другими коробками. Если полностью притопить педаль газа, то произойдет молниеносное ускорение автомобиля без характерного «рычания».

Как ездить на вариаторе

Некоторым не нравиться, что мотор никак себя не проявляет при смене скорости, но это непривычно тем, кто привык ездить на автоматике или спортивных машинах, где «рёв» добавляет адреналина водителю.

Эта трансмиссия обладает большими возможностями, это подтверждает и тот факт, что до 1994 года на гонках болидов Формулы-1 ее нельзя было использовать.

Ведущие автомобильные производители наладили выпуск моделей вариаторов, создаваемых на своем предприятии, а чтобы выделить их из основной массы каждая фирма дала определенное название изобретению. Бесступенчатая КПП «Lineartronic» была разработана Subaru, «Multimatic» производит Honda, Autotronic — Mercedes-Benz, Multitronic — Audi, а «Multidrive» — Toyota. Некоторые фирмы выпустили по два варианта вариатора:

  • «X-Tronic» и «Hyper» от Nissan;
  • «Ecotronic» и «Durashift CVT» — творения от Ford

Чтобы автолюбителям сразу было понятно, что на машине стоит вариатор ему присвоили обозначение CVT. В ней зашифровано три слова – постоянно изменяющаяся трансмиссия (Continuously Variable Transmission).

Принцип работы вариатора и его устройство

Бесступенчатая коробка плавно изменяет крутящий момент в заданных промежутках регулирования. Это достигается за счет ее особой конструкции, которая состоит из следующих компонентов:

  • вариатора;
  • механизма сцепления;
  • аппарата для передачи реверса;
  • процессора с исполнительным устройством.

В качестве автоматического сцепления выступают разные виды устройств. Без них крутящий момент сразу же передавался бы на колёса, а так указанный узел будет отвечать за плавную передачу движения. Сцепление может быть:

  • центробежным – технология «Transmatic»;
  • мокрым многодисковым – представители «Multimatic» и «Multitronic»;
  • электромагнитным — вариатор «Hyper»;
  • гидротрансформаторным.

Последний вид применяется на большинстве авто. Он обеспечивает плавную работу двигателя без рывков и продлевает жизнь вариатору. На высоких оборотах входит в режим полного зацепления, при котором исключается проскальзывание. Но часть его мощности может уходить в нагрев. А бывают случаи, что он перегревается, об этом становиться известно по зажигающейся красной лампочке на приборной доске.

Устройство вариатора

Работа вариатора осуществляется с помощью электронного блока. Он отвечает за следующие функции:

  • управление сцеплением;
  • изменение передаточного отношения между валами вариатора;
  • контролирование работы планетарного редуктора;
  • обеспечение действия реверсивного аппарата.

К электронному блоку передается информация от множества датчиков. Поэтому его работа взаимосвязана с показателями оборотов двигателя, давления в шинах, ABS и т. д. Сбор информации фильтруется в аппарате, и он автоматически настраивается на нужное передаточное число.

Но вариаторы не могут самостоятельно производить задний ход авто, поэтому для этих целей предусмотрен планетарный редуктор. Принцип действия, которого схож с работой в автоматической коробке.

Водитель при управлении транспортом с CVT проделывает практически те же действия, что и при использовании АКПП. Но они немного упрощаются, он выбирает только режим, а остальное выполняет за него удобное устройство вариатора. Также оно позволяет повторить некоторые манипуляции, возможные в привычных КПП. Например, можно зафиксировать определенное передаточное соотношение. Некоторые водители не чувствуют разгона машины, и потому относят постоянную частоту оборотов коленвала к недостаткам аппарата, но к этому надо привыкнуть и со временем удобство бесступенчатой коробки станет очевидным.

Виды вариаторов

Существуют несколько разновидностей. Они отличаются между собой по своей конструкции.

Клиноременной механизм

Это самый распространенный агрегат. В основном он состоит из одной передачи, реже из двух. Такой вариатор имеет два шкива, которые между собой соединяются клиновидным ремнем. Один шкив ведущий, а второй ведомый. Вначале между ними закладывалась армированная резина, но затем ее заменили стальные пластины. Они способны передавать больший крутящий момент, обладают меньшим радиусом изгиба и долговечны.

Конструкция шкивов состоит из двух конусовидных половин, которые имеют уклон к оси вала. Эти конструкции при движении то отдаляются, то приближаются друг к другу. Ремень не что иное, как металлическая лента, имеющая покрытие. А также встречаются варианты, когда она состоит из тросов, они являются наиболее прочными.

Принцип работы

Принцип действия

При раздвижении шкивов лента уходит внутрь, когда они сближаются — ремень приобретает форму клина. В последнем случае радиус шкива увеличивается, а вместе с ним становиться больше и передаточное число, а в предыдущем варианте все наоборот. В промежутках между этими состояниями ремень становится прямым. Для смещения шкивов используются пружины, а также центробежная сила, создаваемая гидравлическим приводом. Он управляется электроникой, которая способна создать оптимальные условия для бесперебойной работы мотора. Водитель выбирает режим, а она настраивает работу CVT. За счет этого происходит увеличение его ресурса, снижение износа и уменьшение использования топлива.

Клиноцепной вариатор


Вместо ремня в такой конструкции используется цепь. Отсюда и название вида. Звено такого устройства представляет собой несколько пластинок, которые между собой объединяются цилиндрическими осями. Они обеспечивают наименьший радиус изгиба. Цепь изготовлена из высокопрочной стали, так как при работе постоянно находится в контакте с конусовидными дисками и претерпевает сильные нагрузки. Такая работа сопровождается высокими температурами, и чтобы их снизить в вариаторе предусмотрели охлаждение жидкости в принудительном порядке.

За счет использования цепи удалось уменьшить радиус изгиба, он может быть 25 мм, поэтому такой вид вариатора имеет больший диапазон передаточных чисел. Клиноцепной вид отличается от своих аналогов наибольшим КПД, но из-за этого имеет и самую высокую стоимость. Такой вариатор был впервые применен на моделях Audi.

Тороидный вид вариатора

Он не содержит ни цепи, ни ремня. Движение дисков, которые применяются вместо шкивов, происходит при помощи роликов, создающих крутящий момент между ними. Передаточное число меняется при смене положений роликов и изменением их радиусов, которые обкатывают диски. Их поворот осуществляется за счет определенных устройств. Они способны регулировать силу прижатия роликов к дискам. В каждом таком вариаторе автомобильные фирмы применяют свои устройства. Например, компания Ниссан в своем аппарате «X — Tronic» заложила гидравлический механизм, управляемый электроникой. Он перемещает ролики вверх и вниз на самые малые расстояния, а затем из-за сдвига они проворачиваются самостоятельно.

Принцип работы

Такой вид вариатора применяется реже всех, но за ним будущее.

Достоинства и недостатки вариатора

Любое изобретение имеет какие-то недоработки, не стал исключением и CVT. Его слабые стороны пытаются устранить, а пока они существуют, стоит о них знать:

  1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
  2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
  3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
  4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
  5. Трансмиссия испытывает большие нагрузки.
  6. С данной коробкой передач существуют определенные ограничения по буксировке автомобилей, а также при использовании прицепов.
Неисправности вариатора

Но машина с вариатором имеет множество существенных преимуществ:

  1. Удобство поездки на автомобиле с бесступенчатой КПП.
  2. Плавность движения машины – стремительный разгон и торможение не вызывает рывков, как при использовании других коробок передач.
  3. Стабильность показателей при достаточно продолжительном движении.
  4. За счет оптимальной нагрузки на двигатель и продуманности работы автомата происходит существенная экономия топлива.
  5. Уровень вредных веществ, создаваемых отработанными газами ниже, чем в автомобилях с АКПП И МКПП.
  6. Безопасность езды на обледенелых дорогах, так как вариатор исключает пробуксовку колес.
  7. Электронное управление работой двигателя увеличивает срок его износа, предотвращает от частых ремонтов.
  8. Авто с вариатором ездит намного тише, чем с обычными коробками.

Новинки вариаторов

С каждым годом все больше автопредприятий ставят на свои модели CVT. При этом постоянно улучшая их характеристики и внедряя в агрегаты новые технологии. Одним из последних изобретений является общее детище компании Nissan и JATCO — облегченный и уменьшенный вариатор. Он выполнен в виде аппарата клиноременного типа совмещенного с новой коробкой передач. Данный вид отличается своими серьезными характеристиками:

  • имеет наибольшее передаточное число. Его диапазон увеличен на двадцать процентов от обычного вариатора, поэтому он способен быстрее набирать скорость и тормозить. Это число 7.3:1. Оно выше, чем на автоматической коробке передач с семью ступенями;
  • масса нового изобретения уменьшена на 13%;
  • оснащен ASC. Эта система подбирает наилучшее передаточное число во время движения, при разгоне и торможении.

Вариатор фирмы JATCO

Сейчас представители компании «Porsche» подтверждают, что ведут разработки по совершенствованию вариатора. Они улучшают характеристики комфортности поездки, разгона и торможения. Увеличивают КПД и уменьшают расход топлива. Хотят сделать такой вариант бесступенчатой трансмиссии, при котором вариатор станет схож с 8-ми ступенчатой АКПП.

Стремление усовершенствовать вариатор и проводимые новые разработки его видов еще раз доказывают, что за ним будущее. Возможно, скоро он полностью заменит привычные механизированные, роботизированные и автоматизированные коробки передач. В особенности делается упор на его гибридные виды, при которых мотор будет работать в оптимальном режиме, а получаемая энергия будет сохраняться в накопителе, а затем расходоваться на движение авто.

autoleek.ru

Коробка вариатор (CVT) - масса плюсов и один недостаток

Вариатор помогает сэкономить топливо и повысить комфорт вождения. Кроме того, он проще и дешевле в производстве, чем обычные автоматические коробки передач. Однако бесступенчатые автоматические коробки передач так и не смогли завоевать рынок. Не каждого устраивает особенность работы вариатора, и - что еще хуже – иногда они ломаются.

CVT – это сокращение от английского Continuously Variable Transmission, что означает бесступенчатая коробка передач. Вариатор - во многих отношениях трансмиссия необычная. Вместо классических зубчатых колес здесь используется стальной ремень или цепь, которая движется между двумя парами конических колес, образующих шкив.





Колеса установлены парой на входных и выходных валах. Каждая коническая пара может сближаться друг с другом или расходиться, благодаря чему бесступенчато меняется радиус шкива, и достигается плавное изменение передаточного отношения. При этом крутящий момент непрерывно передается от двигателя к колесам.

При движении с постоянной скоростью мотор работает на необычно низких оборотах, что и способствует снижению расхода топлива и повышению уровня комфорта. Пользователи автомобилей с CVT подчеркивают исключительную плавность движения – без толчков и рывков при старте. Вариаторы, как правило, меньше и легче классических автоматов. Поэтому они часто применяются в небольших городских автомобилях, особенно японских марок.





Но если все так хорошо, то почему доля автомобилей с CVT так мала? Выделить главную причину довольно сложно. Но многих водителей не устраивает специфическая работа коробок этого типа. Добавляешь газ, и двигатель, громко завывая, выходит на высокие обороты без заметного ускорения. Тихо становится лишь при движении с постоянной скоростью. Автолюбителей, любящих посильней вдавить педаль газа в пол, подобное поведение легкового автомобиля раздражает. Впрочем, так ведут себя, главным образом, бесступенчатые коробки передач из 80-х и 90-х годов.

Примерно 10 лет назад на рынке стали появляться CVT с так называемыми виртуальными передачами. В таком случае каждой из передач назначено определенное взаимное положение конических колес. Выбрать необходимую передачу можно, например, с помощью подрулевых лопаток (весел).

Данное решение используется с 2005 года в автомобилях Audi, оснащенных бесступенчатой трансмиссией Multitronic. В обычном режиме коробка ведет себя, как классический вариатор, т.е. поддерживает высокие обороты при разгоне. А работу «автомата» CVT имитирует только после перехода в спортивный режим.

Конструктивные особенности

Вариаторы, условно, можно разделить на две группы: со стальным ремнем и цепью. В бесступенчатых трансмиссиях присутствует и гидротрансформатор. Он нужен, прежде всего, для старта с места. Примечательно, но Multitronic обходится без него. В этих коробках используется пакет сцеплений и двухмассовый маховик.

Коробка вариатор имеет ряд серьезных ограничений, которые инженеры пока так и не смогли обойти. Например, по конструктивным причинам, ни цепь, ни, тем более, стальной ремень не в состоянии передать высокий крутящий момент. Из-за этого область применения CVT в настоящее время ограничена максимальным крутящим моментом двигателя на уровне 350-400 Нм. Впрочем, этот порог перекрывает показатели многих современных двигателей. Тем не менее, в Audi уже начинают отказываться от использования бесступенчатых коробок «Multitronic».

В тоже время, другие производители упорно работают над усовершенствованием конструкции вариатора. Так Subaru демонстрирует все новые модели, оснащенные бензиновыми двигателями с турбонаддувом, полным приводом и бесступенчатой коробкой CVT (например, Lineartronic для Levorg).





Долговечность

О проблемах Audi с коробками Multitronic производства Luk слышал, наверное, каждый, кто хоть немного интересуется автомобилями. В CVT старого типа (1999-2006 гг.) постоянно сбоит управляющая электроника, выходит из строя механическая часть и преждевременно изнашивается цепь. Примечательно, что цепь использовали как раз для того, чтобы передать более высокий крутящий момент, но инженеры просчитались с ее прочностью. Со временем Немцы существенно доработали свои коробки, но проблемы все еще встречаются. Не вызывают доверия и другие немецкие вариаторы, например, ZF VT1-27T, применявшиеся в Mini R50/R53, и Mercedes 722.7/722.8 для моделей A/B-класса.

Гораздо меньше хлопот доставляют японские конструкции. Хотя, вариатор Jatco, используемый в различных моделях Nissan (например, Qashqai), тоже относится к группе риска. Общая проблема коробок CVT – это ограниченная доступность запасных частей и нежелание некоторых механиков связываться с вариаторами. Бесспорный лидер по части надежности – вариаторы Toyota (Lexus).

Бесступенчатая автоматическая коробка, несмотря на сравнительно простую конструкцию, довольно сложная и дорогая в эксплуатации. В дополнение к неисправностям электроники и ремней/цепей встречается и преждевременный износ маховика. Стоит отметить, что двухмассовый маховик используется лишь в некоторых автомобилях с CVT (Ауди).

Заключение

Самое главное, не забывать  о регулярной замене масла. К сожалению, не все производители ее рекомендуют. Если в сервисе Вам скажут, что менять масло в вариаторе не надо, то просто поищите другую мастерскую.



vvm-auto.ru
