Изготовление пламегасителя своими руками – Как сделать пламегаситель из катализатора своими руками

Содержание

Как сделать пламегаситель из катализатора своими руками

В связи с ужесточением Международных экологических требований, обязательным условием для эксплуатации транспортных средств является установка каталитических нейтрализаторов выхлопных газов. Но, этот элемент относится к категории дорогостоящих, поскольку в конструкции его фильтрующего узла присутствуют сплавы драгоценных металлов, поэтому в случае его выхода из строя лучше всего установить своими руками пламегаситель вместо катализатора. Нейтрализатор выхлопных газов очень требователен к качеству топлива, в процессе эксплуатации транспортного средства его соты покрываются обильным слоем сажевых отложений, которые снижают пропускную способность устройства и являются причиной снижения мощности двигателя.

Важно! Любой катализатор очень чувствителен к механическим воздействиям, даже незначительное повреждение его сот может полностью вывести деталь из строя. Довольно проблематично восстановить изначальную работоспособность элемента, поэтому большинство опытных автомехаников предлагают сделать пламегаситель из отслужившего свой срок катализатора.

При загрязнении сот нейтрализатора отмечается значительный рост давления внутри выхлопной системы, что является причиной снижения разгонной динамики транспортного средства и значительного увеличения потребления топлива. Сложность проблемы заключается еще в том, что в выпускной системе большинства моделей транспортных средств этих элементов содержится несколько.

Что будет, если полностью удалить с автомобиля катализатор?

Этот вопрос является едва ли не первоочередным у большинства владельцев транспортных средств. Многие считают, что решением всех проблем станет установка прямотока вместо отслужившего нейтрализатора. Но, помимо того, что это приведет к значительному увеличению шума, выхлопные газы будут постоянно находиться под высокой температурой, а это негативно отражается на работе других узлов автомобиля.

На многих современных автомобилях вместе с каталитическим нейтрализатором устанавливается специальный датчик, удаление которого обязательно вызовет появление сигнала ошибки. Перед демонтажем нейтрализатора и датчика лучше всего проконсультироваться со специалистом, который поможет в решении этой проблемы, поскольку для этого потребуется комплексный подход.

Стоит отметить, что в соответствии с Международным стандартом «Евро-4» на транспортные средства устанавливается специальный лямбда-зонд, без которого силовой агрегат начнет работать некорректно, а на табло постоянно будет загораться сообщение об ошибке. Для обеспечения корректной работы мотора потребуется установка специальной «обманки» и перепрошивка ЭБУ автомобиля. Как видно, удалить без последствий каталитический нейтрализатор из выхлопной системы транспортного средства не так просто.

Как решить проблему?

Вопрос с вышедшим из строя катализатором можно решить одним из следующих способов:

  1. Приобрести и установить дорогостоящий оригинальный нейтрализатор.
  2. Использовать универсальную деталь.
  3. Изготовить пламегаситель своими руками из катализатора и установить его на автомобиль.

Заметим, что каждый из перечисленных вариантов имеет как свои плюсы, так и минусы. Опишем подробнее последний пункт из списка – самостоятельное изготовление пламегасителя из отслужившего свой срок нейтрализатора выхлопных газов.

Отличительные особенности пламегасителя

В выхлопной системе транспортных средств данный элемент имеет следующую конструкцию: разделенный внутри на специальные камеры прочный двойной цилиндрический корпус, изготовленный из нержавеющей стали. Благодаря такому устройству, пламегаситель эффективно подавляет вибрацию, а наличие прямотока не задерживает выхлопные газы в системе, как при установленном нейтрализаторе. Помимо этого, резонатор на автомобиле с установленным пламегасителем начинает работать устойчивее и стабильнее за счет перераспределения первичного потока отработанных газов. Большинство автомобилистов заменяют резонатор стронгером, который препятствует возникновению обратного давления, негативно отражающегося на работе силового агрегата, являясь причиной резкого снижения его мощности.

Несмотря на то, что транспортное средство может прекрасно функционировать и без стронгера, все же, если было принято решение сделать пламегаситель и установить его в выпускную систему, желательно все же использовать этот элемент.

Почему пламегаситель лучше всего сделать самому, нежели приобрести готовый?

Рынок автомобильных запчастей и комплектующих изобилует пламегасителями различных моделей. Но, несмотря на это подобрать элемент под конкретный автомобиль практически нереально. Все дело в том, что размеры пламегасителя должны полностью соответствовать размерам удаленного из системы нейтрализатора, иначе придется полностью перестраивать весь выхлопной тракт. Исключительно по этой причине желательно самостоятельное изготовление пламегасителя, поскольку лишь в этом случае получится правильно подобрать размеры и характеристики детали.

Как самостоятельно сделать пламегаситель из катализатора?

Для изготовления пламегасителя понадобятся:

  • сварочный аппарат;
  • две металлических трубы, при этом одна из них должна быть меньшим диаметром;
  • металлические щетки-скребки для мытья посуды;
  • старый нейтрализатор выхлопных газов.

Наш самодельный пламегаситель будет располагаться в корпусе каталитического нейтрализатора, поэтому его необходимо будет разрезать пополам и удалить нерабочие соты. Диаметр одной из труб должен полностью соответствовать диаметру выхлопного тракта. Вторая труба должна быть несколько большего диаметра, чтобы она полностью покрывала первую, и в зазор между ними можно было запрессовать металлические щетки-скребки. При этом труба большего диаметра должна помещаться в корпусе нерабочего катализатора.

В трубе меньшего диаметра (которая будет соединяться с выхлопным трактом авто), необходимо просверлить небольшие отверстия. Далее вставляем меньшую трубу в большую, предварительно их отцентрировав и проварив один из краев. Теперь необходимо заполнить все пространство между трубами металлическим скребками для мытья посуды. Их нужно плотно утрамбовать, после чего загнуть края трубы по окружности и полностью их обварить. Получившуюся конструкцию помещаем в корпус катализатора, собираем и завариваем его в местах разреза.

Получившийся пламегаситель можно вваривать в выхлопную систему. Но, это еще не все. Для обеспечения корректной работы выпускной системы и силового агрегата, удаления ошибки Check Engine необходима установка специальной обманки.

Чем и как заменить кислородный датчик?

При неисправности каталитического нейтрализатора в транспортных средствах на панели приборов появляется соответствующий сигнал, который передается блоку управления специальным кислородным датчиком, или лямбда-зондом. Для того чтобы все системы работали корректно и сигнал об ошибке больше не возникал, необходимо использовать так называемую «обманку». Наиболее распространен механический тип подобных устройств.

Заметим, что в работе «обманок» заложен принцип ограничения объема отработанных газов, который постоянно контролируется при помощи соответствующего датчика. Благодаря этому, кислорода в выхлопе автомобиля становится значительно больше, и система может функционировать корректно.

Процесс изготовления такой детали не составит особого труда. Достаточно в месте расположения лямбда-зонда и каталитического нейтрализатора установить так называемую проставку, а вторую лямбду немного отодвинуть от катализатора. Отработанные газы, которые будут проходить через проставку, теряют концентрацию вредных примесей и веществ в них, а перемещенный от нейтрализатора кислородный датчик начнет фиксировать нормальную концентрацию кислорода и выдавать соответствующий сигнал.

Выходит, что самостоятельно изготовить надежный и функциональный пламегаситель и установить его вместо дорогостоящего катализатора, не так уж и сложно. Более того, подобный самодельный элемент не причинит никакого вреда не только выпускному тракту и силовому агрегату транспортных средств, но и экологии.

automorum.ru

Как сделать пламегаситель для авто из катализатора своими руками? 3 преимущества устройства

Катализатор является одним из элементов системы вывода отработанных газов. Чаще всего он располагается на приёмной трубе либо за ней. Катализатор способен довольно существенно уменьшить выхлоп вредных веществ, но при этом теряется мощность силовой установки. Чтобы этого избежать, некоторые автолюбители решают изготовить пламегаситель своими руками и установить его вместо катализатора.

Содержание статьи

Принцип работы и отличия

Сначала стоит разобраться с устройством этих двух элементов конструкции автомобиля, чтобы было легче понять имеющиеся между ними различия. Чаще всего установленный на авто катализатор имеет форму бачка, изготовленного из нержавейки, а размещается он в начале выхлопной системы. Внутри ёмкости находятся перегородки с большим количеством мелких ячеек, изготовленные из керамики.

Под воздействие веществ-катализаторов угарный газ и оксид азота вступают в химическую реакцию с молекулами кислорода. В результате вредные вещества «дожигаются» и на выходе их количество оказывается минимальным. Так как этот процесс сопровождается значительным выделением тепла, то во время работы силовой установки корпус емкости сильно нагревается. Сегодня используется два типа катализаторов:

  • коллекторные — устанавливаются сразу после коллектора в вертикальном положении;
  • магистральные — расположены в горизонтальной плоскости на прямом участке трубы под днищем автомобиля.

Катализаторы не только способствуют снижению температуры выхлопных газов, но и несколько заглушают звук. Однако при длительной эксплуатации ячейки перегородки забиваются сажей, что приводит к снижению проходимости. Так как в подобной ситуации газы не могут отводиться, возникают проблемы с работой силовой установки.

Пламегаситель в разрезе представляет собой перфорированную нержавеющую трубу, расположенную в той же ёмкости, что и катализатор. Это устройство не способно дожигать остатки топлива — оно лишь приглушает звук и снижает температуру газов. В соответствии с принципом работы пламегасители принято делить на три типа:

  1. Активные — труба окружается набивкой из асбестового волокна или других негорючих материалов. Это позволяет увеличить способность устройства поглощать звук.
  2. Пассивные — оснащены одним или несколькими диффузорами. Отражаясь от стенок, продукты горения постепенно теряют скорость движения.
  3. Комбинированные — в конструкции сочетаются оба принципа работы.

Таким образом, пламегаситель и катализатор предназначены для решения различных задач, хотя и размещаются в одном месте.

Преимущества и недостатки

Чаще всего автолюбители решают установить самодельный пламегаситель вместо катализатора по причине высокой стоимости последнего. Для отечественного автомобиля цена этого элемента составляет около 30 тысяч, а для иномарки он оценивается в 50 — 100 тысяч. Однако следует помнить, что замена катализатора пламегасителем влечёт за собой несколько негативных последствий:

  • значительно увеличивается количество токсичных выхлопов, что не соответствует современным стандартам экологичности;
  • уменьшается срок эксплуатации глушителя и резонатора;
  • чтобы силовая установка работала хорошо, придётся внести корректировки в настройки кислородного датчика либо перепрограммировать контроллер.

Автолюбители должны помнить, что электронный блок управляет процессом создания воздушно-топливной смеси, основываясь на показаниях нескольких датчиков, включая и кислородный. Если сделать пламегаситель своими руками из катализатора, то из-за некорректной информации контроллер будет готовить некачественную смесь и это приведёт к значительному увеличению расхода топлива.

Однако изготовление стронгера своими руками и его последующая установка на машину может дать автолюбителю несколько бонусов:

  • пламегаситель создает меньшее сопротивление дыму при выходе, что позволит сэкономить горючее и несколько улучшить условия работы силовой установки;
  • мощность мотора может увеличиться примерно на 5 — 7 %;
  • если летом заехать на заросшую сухой растительностью местность, то риски возникновения пожара окажутся минимальными.

Рекомендации по изготовлению

Чтобы сделать пламегаситель из катализатора своими руками, необходимо найти две металлических трубы. При этом размеры одной из них должно полностью соответствовать параметрам выхлопной трубы. Так как не каждый владелец авто сможет отыскать трубы из жаростойкого сплава, то для изготовления пламегасителя можно использовать вышедший из строя глушитель.

При этом предполагаемая переделка не является сложной и для воплощения идеи в жизнь потребуется минимальный набор инструментов:

  • сварочный аппарат;
  • набор ёршиков для мытья посуды;
  • дрель;
  • болгарка;
  • отрезной круг;
  • щётка для металла.

Сначала придётся демонтировать глушитель, так как необходимо удалить неисправный катализатор. Именно с размерами этого элемента должны совпадать параметры меньшей трубы. Вторая труба будет на 5 — 6 см короче и на каждой её оконечности необходимо сделать надрезы. На трубе меньшего диаметра предстоит сделать отверстия диаметром около 3 мм. Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.

Достаточно внимательно изучить чертёж и все возможные вопросы отпадут сами собой. При сборке выхлопной системы вместо старого катализатора монтируется только что устроенный пламегаситель.

Регулировка датчика

Так как установка самодельного стронгера обязательно приведёт к изменению показаний лямбда-зонда, его придётся обмануть. Чаще всего автолюбители используют для решения поставленной задачи механические устройства-обманки. Их основная задача заключается в ограничении количества кислорода, поступающего к датчику. Для этого достаточно в том месте, где находится лямбда-зонд и пламегаситель, установить проставку. Также необходимо отдалить второй датчик на определённое расстояние от катализатора. Выхлопные газы, проходя через отверстия обманного устройства, рассеиваются и теряют начальную концентрацию. Благодаря смещению датчика он фиксирует насыщенность кислорода в пределах нормы.

auto-gl.ru

Изготовление пламегасителя своими руками | Руки-крюки

Как всем известно, каталитический нейтрализатор, устанавливается в выхлопную систему автомобилей и служит очищением газов, отработанных двигателем и достигает требований с высокими показателями евро. Но, вследствие такого очищения, катализатор, сильно понижает пропускную способность выхлопной системы, за счет микроскопических сот, что снижает мощность двигателя в пределах десяти лошадок. Еще к недостаткам можно отнести низкий срок службы, особенно в России, за счет некачественного топлива. По истечению срока его службы, соты забиваются или прогорают и скипаются, тем самым, повышая давление воздуха в системе выхлопа, что влечет за собой повышенный расход топлива и ухудшение динамики разгона автомобиля, дребезг от этого в глушителе такой, что ехать просто не хочется.

Вид катализатора, снятого с автомобиля, и имеющий все симптомы, показывающие то, что срок его службы подошел к концу.

Уважаемые автолюбители! Давайте немного отойдем от темы и поговорим о таком автомобильном термине, как альтернативная оптика. Все мы знаем, что можно легко купить фары: рынок большой, представлено огромное количество экземпляров на любой вкус и кошелек. Можно даже уже покупать тюнингованые фары. Что же касается альтернативной оптики, то у нее есть явные преимущества: она одерживает верх в своих параметрах над обычной автомобильной оптикой и выделяет владельца автомобиля с альтернативной оптикой, так сказать, из толпы. В наше время нельзя стоять на месте, нужно развиваться. Альтернатива оптика — ступень развития. А теперь снова к теме…

Исключение катализатора из системы выхлопа, заметно улучшит динамику разгона и снизит расход топлива на 1-1.5 литра на сотню километров пути. Многие сервисы, занимающиеся тюнингом глушителей в России, давно нашли решение, как избавится от катализатора и чем его заменить. Ответ прост – это пламегаситель. Конструкция его прямоточная и очень проста, а значит, его можно изготовить своими руками в гараже, не тратя большие средства на автосервисы. Главная функция пламегасителя, заключается в том, что он гасит пламя, которое в свою очередь выходит из выпускного коллектора и температура его такова, что со временем может произойти прогар задней банки глушителя. Если просто взять и вварить прямую трубу, вместо катализатора или разрезать банку с катализатором и удалить все внутренности, после чего, заварив обратно, от таких переделок можно заметно навредить выхлопной системе, что приведет к ее полной замене. Вот поэтому и нужен пламегаситель, который по своим свойствам схож с обычным катализатором, но в отличие от него, не задерживает потоки и по стоимости в разы меньше катализатора. Можно приобрести пламегаситель в магазине, но найти подходящий к именно Вашему авто, очень сложно, и зачастую невозможно. Вот, поэтому сегодня мы расскажем, как изготовить пламегаситель своими руками.

Первое, что потребуется для данного процесса – это сварка, металлические трубы двух диаметров и металлические щетки для мытья железной посуды.

Трубы должны быть разных диаметров: первый должен иметь такой же диаметр, как у выхлопной системы, а второй диаметром больше.

Трубу, которая равна диаметрами с основной системой, нужно перфорировать, то есть высверлить отверстия, диаметром 6мм, по всей длине и окружности, затем вставляем ее в трубу большего размера и центрируя, провариваем один край.

Теперь берем щеточки и растягиваем их насколько это возможно и пропихиваем их одну за другой, трамбуя их металлическим прутом. Данную процедуру, нужно повторять, до тех пор, пока щетки не заполнят всю полость трубы большего размера. Количество щеток напрямую зависит от длины трубы большего размера. По окончанию процесса заполнения щетками, завариваем второй конец трубы, перед этим загнув края по окружности. Вот, перед нами готовый пламегаситель, теперь его можно спокойно устанавливать на место катализатора и радоваться его прекрасной и тихой работой.

Источник: forum.autolabs.ru

rukikryki.ru

Как сделать пламегаситель из катализатора — автонастрой

Катализатором принято называть часть системы выхлопа газов автомобиля, которая предназначена для превращения газовых выхлопов в экологически чистые элементы. Катализатор находится либо на приемной трубе, либо сразу за ней.

Внутренняя часть катализатора представляет собой керамическую конструкцию из сот. Они применяются в катализаторе для того, чтобы увеличить контактную площадь выхлопных газов с поверхностью, которая покрыта тонким слоем сплава платины и иридия.

Недогоревшие остатки, которые касаются поверхности каталитического слоя катализатора, окисляются кислородом. В результате такой реакции выделяется тепло, которое разогревает катализатор, благодаря чему активизируется реакция окисления. На выходе из катализатора выхлопные газы имеют определенную концентрацию углекислого газа.

Пламегаситель является одной из разновидностей резонатора и входит в состав элементов автомобильной системы выхлопа газов. Он устанавливается на место неисправного каталитического резонатора. В связи с тем, что данный вид резонаторов подвержен серьезным нагрузкам, он должен обладать высокой надёжностью. Помимо этого, пламегаситель позволяет увеличить мощность двигателя и снизить расход топлива.

Для выполнения замены катализатора, пламегаситель можно купить или сделать самостоятельно. Чтобы собрать пламегаситель в домашних условиях, необходимо понимать его прямое предназначение. Процесс установки весьма прост. При минимальных технических навыках любой сможет выполнить работу без каких-либо трудностей.

НЕДОСТАТКИ ИСПОЛЬЗОВАНИЯ КАТАЛИЗАТОРОВ

Изначально стоит разобраться с тем, для чего нужен катализатор в автомобиле. У него всего две главные функции:

  • уменьшение температуры и энергии газов, которые выделяются в камере сгорания;
  • доведение состава выхлопных газов до экологических стандартов.

Предупреждение!Все, без исключения, катализаторы страдают проблемой, которая связана с коротким сроком службы, а качество топлива в нашей стране еще больше его уменьшает. Помимо этого, катализаторы достаточно дорогостоящие. Причиной высоких цен являются редкие металлы, которые используются для производства данной детали.

В связи с тем, что газы выводятся на очень высокой скорости и с большой температурой, соты из керамики очень быстро закупориваются, а бекфиллер спекается или вообще выгорает.

Это является причиной того, что возможность резонатора пропускать газы резко снижается. Проще говоря, двигатель автомобиля “задыхается” выхлопными газами, так как неисправная деталь не в состоянии их вывести.

В результате такой проблемы, динамика автомобиля многократно падает — это можно заметить во время разгона машины.

Помимо этого, значительно увеличивается расход бензина. Автомобиль, который оснащен катализатором, весьма требователен в плане качества используемого топлива. Минимальное отклонение от рекомендуемых стандартов приводит к очень быстрому износу катализатора.

Такой перечень недостатков и проблем заставил автомобилистов всерьез задуматься над поиском альтернативы использования вышеупомянутого катализатора системы выхлопа газов.

Полностью удалять катализатор из системы выхлопа газов нельзя. Через некоторое время, это станет причиной того, что в задней банке глушителя образуется выжженная газами дыра.

Во избежание подобных проблем рекомендуется собрать пламегаситель и заменить им катализатор. Конструкция пламегасителя позволяет напрямую и без задержек выводить выхлопные газы из автомобиля, а его принцип работы абсолютно не влияет на продуктивность работы двигателя. Пламегаситель эффективно снижает температуру газов.

Единственным существенным недостатком считается то, что уровень выбрасываемых в атмосферу газовых отходов значительно повышается, поэтому в европейских странах их использовать запрещено.

ПРИНЦИП РАБОТЫ ПЛАМЕГАСИТЕЛЯ

В процессе работы пламегаситель принимает выхлопные газы, которые поступают в систему выхлопа, обрабатывает их и выводит. На выходе температура газов становится значительно ниже, а их скорость существенно падает.

Помимо этого, пламегаситель разбивает первичный поток газов, которые идут из коллектора. Этот подход применяется с целью стабильного функционирования основного резонатора.

Кроме того, пламегаситель смешивает все нестабильные потоки ufpjd из цилиндров в одно стабильное течение. Благодаря конструкции корпуса самой детали, пламегаситель значительно снижает уровень шумов, которые появляются внутри него из-за биения газов.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Корпус пламегасителя состоит из двух частей — внешней и внутренней.

Для того, чтобы при работе системы выхлопа газов не появлялись лишние шумы, используются специальные шумоподавляющие системы.

Система шумоподавления пламегасителя условно разделяется на 2 вида:

К сожалению, высокие температуры приводят к тому, что наполнители очень быстро выгорают. Продлить срок их службы можно при помощи специальной сетки из нержавеющей стали. Использование пассивного шумоподавления гораздо практичнее. Чтобы избежать излишних шумов, корпус пламегасителя делается двухслойным. В этом случае все колебания, которые создает внутренний слой будут глушиться наружным.

Материалом, из которого изготовлен наружный слой, должен быть стойким к коррозии — внезапные перепады температуры, в сочетании с солями, убивают за пару лет даже сталь с примесями алюминия, поэтому корпус нужен из нержавеющей жаропрочной стали. Следует учитывать объём самого пламегасителя, от которого зависит то, как будут работать следующие за ним резонатор и глушитель. При недостаточном его объёме в резонаторе или глушителе при резком нажатии на педаль газа возникает неприятный дребезг, а на выходе из глушителя общий уровень звука становится выше. В случае, когда глушитель и резонатор прямоточного типа, дребезжание обычно не так заметно.

ИСПОЛЬЗОВАНИЕ ПЛАМЕГАСИТЕЛЯ ПРИ ТЮНИНГЕ

При установке тюнинговой системы выпуска прямоточного типа требования к звучанию несколько другие: нужен породистый, громкий звук с преобладанием низких частот. Поэтому используемый для тюнинга прямоточный пламегаситель может быть более простым по конструкции. Он должен быть надёжным, иметь двухслойный корпус и соответствующее мощности мотора проходное сечение.

Катализаторы слишком сильно сдавливают выхлопы. При прохождении выхлопных газов через катализаторы, происходит сильное понижение пропускных возможностей трассы. Пламегасители избавлены от такого недостатка и позволяют нормализовать среднее давление газов.

Также немаловажен внешний вид пламегасителя. Возможность использовать различные цвета и виды красок позволяет подогнать дизайн пламегасителя под стиль автомашины.

К огромному сожалению, даже известные бренды в своем большинстве не имеют в наличии прямоточных резонаторов с двухслойным корпусом, так как на Западе контроль за чистотой выхлопа газов значительно строже. Поэтому там пользуются популярностью катализаторы на металлической основе с низким сопротивлением. Приемлемым у них считается оставить за настроенным коллектором стандартный катализатор. Отсутствие интереса к деталям, которые могут быть использованы взамен катализатора, считается главной причиной того, что западные производители не выпускают никаких деталей такого плана.

КАК САМОМУ СДЕЛАТЬ ПЛАМЕГАСИТЕЛЬ?

Чтобы самостоятельно сделать пламегаситель, необходимо иметь в наличии определенный набор инструментов, таких как сварочный аппарат и металлические щётки, а также две трубы с разным диаметром. Одна из труб должна совпадать по диаметру с выхлопной системой машины, а вторая иметь больший диаметр.

На трубе, равной по диаметру трубе глушителя, по всему кругу и длине необходимо вырезать отверстия диаметром 3мм. Это можно сделать при помощи газосварочного аппарата или дрели.

Данную трубу нужно вставить по центру в трубу большего диаметра и заварить с одной стороны.

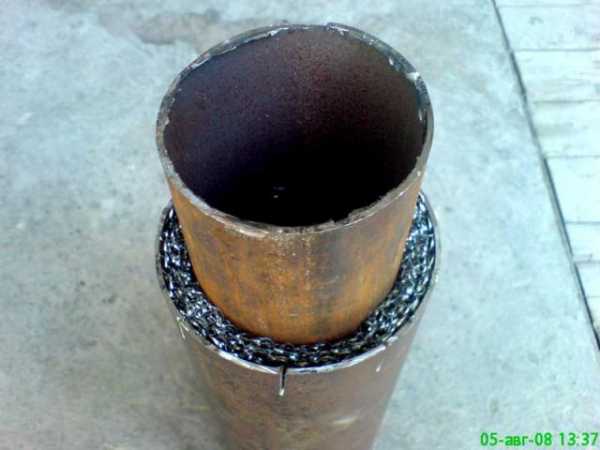

После этого, сетки-ёршики нужно растянуть по кругу в виде кольца.

Их надевают на трубу меньшего диаметра и плотно проталкивают металлической планкой до тех пор, пока она не упрётся в закрытый конец трубы большего диаметра. Эту процедуру следует продолжать до тех пор, пока последняя сетка-ёршик не дойдёт до свободного конца трубы большего диаметра.

Далее, заранее подрезанные болгаркой концы трубы большего диаметра загибаются и обвариваются по кругу. Эта процедура помогает избежать лишних звонких шумов пламегасителя во время работы двигателя.

Остается только покрыть его специальным составом, который будет защищать деталь от коррозии и установить, предварительно избавившись от катализатора.

Внимание!Катализатор большинства современных авто снабжен специальным датчиком, снятие которого может вызвать появление ошибки на модуле управления. В таком случае следует сначала проконсультироваться со специалистами.

Наличие в современных машинах катализаторов объясняется стремлением к предоставлению контроля за выхлопными газами, а точнее, за присутствием в них опасных для человека веществ. Одним из наиболее опасных для организма считается газ СО2. Катализатор ограничивает выброс в окружающую среду именно этого газа, обеспечивая автомобили необходимым уровнем экологической чистоты. Весьма суровые европейские нормы используют определенные значения, которые дают возможность достичь если не абсолютно безопасного, то максимально безвредного количества опасных выбросов газов.

www.autonastroy.ru

Изготовление пламегасителя своими руками

Как всем известно, каталитический нейтрализатор, устанавливается в выхлопную систему автомобилей и служит очищением газов, отработанных двигателем и достигает требований с высокими показателями евро. Но, вследствие такого очищения, катализатор, сильно понижает пропускную способность выхлопной системы, за счет микроскопических сот, что снижает мощность двигателя в пределах десяти лошадок. Еще к недостаткам можно отнести низкий срок службы, особенно в России, за счет некачественного топлива. По истечению срока его службы, соты забиваются или прогорают и скипаются, тем самым, повышая давление воздуха в системе выхлопа, что влечет за собой повышенный расход топлива и ухудшение динамики разгона автомобиля, дребезг от этого в глушителе такой, что ехать просто не хочется.

Вид катализатора, снятого с автомобиля, и имеющий все симптомы, показывающие то, что срок его службы подошел к концу.

Уважаемые автолюбители! Давайте немного отойдем от темы и поговорим о таком автомобильном термине, как альтернативная оптика. Все мы знаем, что можно легко купить фары: рынок большой, представлено огромное количество экземпляров на любой вкус и кошелек. Можно даже уже покупать тюнингованые фары. Что же касается альтернативной оптики, то у нее есть явные преимущества: она одерживает верх в своих параметрах над обычной автомобильной оптикой и выделяет владельца автомобиля с альтернативной оптикой, так сказать, из толпы. В наше время нельзя стоять на месте, нужно развиваться. Альтернатива оптика — ступень развития. А теперь снова к теме…

Исключение катализатора из системы выхлопа, заметно улучшит динамику разгона и снизит расход топлива на 1-1.5 литра на сотню километров пути. Многие сервисы, занимающиеся тюнингом глушителей в России, давно нашли решение, как избавится от катализатора и чем его заменить. Ответ прост – это пламегаситель. Конструкция его прямоточная и очень проста, а значит, его можно изготовить своими руками в гараже, не тратя большие средства на автосервисы. Главная функция пламегасителя, заключается в том, что он гасит пламя, которое в свою очередь выходит из выпускного коллектора и температура его такова, что со временем может произойти прогар задней банки глушителя. Если просто взять и вварить прямую трубу, вместо катализатора или разрезать банку с катализатором и удалить все внутренности, после чего, заварив обратно, от таких переделок можно заметно навредить выхлопной системе, что приведет к ее полной замене. Вот поэтому и нужен пламегаситель, который по своим свойствам схож с обычным катализатором, но в отличие от него, не задерживает потоки и по стоимости в разы меньше катализатора. Можно приобрести пламегаситель в магазине, но найти подходящий к именно Вашему авто, очень сложно, и зачастую невозможно. Вот, поэтому сегодня мы расскажем, как изготовить пламегаситель своими руками.

Первое, что потребуется для данного процесса – это сварка, металлические трубы двух диаметров и металлические щетки для мытья железной посуды.

Трубы должны быть разных диаметров: первый должен иметь такой же диаметр, как у выхлопной системы, а второй диаметром больше.

Трубу, которая равна диаметрами с основной системой, нужно перфорировать, то есть высверлить отверстия, диаметром 6мм, по всей длине и окружности, затем вставляем ее в трубу большего размера и центрируя, провариваем один край.


Теперь берем щеточки и растягиваем их насколько это возможно и пропихиваем их одну за другой, трамбуя их металлическим прутом. Данную процедуру, нужно повторять, до тех пор, пока щетки не заполнят всю полость трубы большего размера. Количество щеток напрямую зависит от длины трубы большего размера. По окончанию процесса заполнения щетками, завариваем второй конец трубы, перед этим загнув края по окружности. Вот, перед нами готовый пламегаситель, теперь его можно спокойно устанавливать на место катализатора и радоваться его прекрасной и тихой работой.


dekormyhome.ru

Пламегаситель своими руками

Публикация о том, как самому изготовить пламегаситель своими руками из старого глушителя
Как известно катализатор в выхлопной системе на автомобилях применяется с целью очищения отработанных газов требуемых нормами Евро. Наряду с очищением отработанных газов катализатор имеет и свой большой минус — он задерживает выпуск отработанных газов и тем самым «душит» двигатель забирая у него драгоценные 5-10 лошадиных сил. Кроме того катализатор имеет срок службы и со временем он может забиться, спечься и рассыпаться вызывая тем самым дребезжащий звук, плохую пропускную способность и самое главное увеличит расход топлива и ухудшит динамику автомобиля.Вот так выглядит катализатор снятый с моего автомобиля. Хорошо видна его пропускная способность на свет

Удаление катализатора на автомобиле улучшает динамику автомобиля и снижает расход топлива. Спортивные тюнинг ателье однозначно удаляют катализатор и предлагают его замену на пламегаситель. Пламегаситель по своей конструкции прямоточен и он не задерживает выпуск отработанных газов и в то же время выполняет очень важную функцию он «гасит пламя» выходящее из работающего двигателя которое способно со временем прожечь заднюю банку глушителя. Именно поэтому так важно не просто вырезать катализатор и в варить вместо него прямую трубу, либо просто вскрыть катализатор, выпотрошить его и закрыть обратно а установить вместо удалённого катализатора пламегаситель. Купить пламегаситель под определённую марку автомобиля очень трудно а порой и не возможно, а заказывать его из другой стороны долго и дорого. Не найдя подходящего  на свой автомобиль я решил сделать пламегаситель своими руками, техники особой там не требуется, главное наличие прямых рук и материала.

Инструкция по изготовлению пламегасителя своими руками

Итак перейдём к процедуре изготовления , для этого нам потребуется две железные трубы, одна с диаметром равным диаметру выпускной трубы глушителя, вторая диаметром побольше и стальные сетки-ёршики для мытья посуды. На трубе равной трубе глушителя по всему кругу и длине вырезаем (газосваркой либо дрелью) отверстия диаметром 3мм. Затем вставляем эту трубу по центру в трубу большего диаметра о завариваем с одной стороны.

Затем растягиваем сетки-ёршики по кругу в виде кольца, надеваем на трубу меньшего диаметра и плотно проталкиваем металлической планкой пока она не упрётся в закрытый конец трубы большего диаметра. Эту процедуру продолжаем до тех пор пока последняя сетка-ёршик не дойдёт до свободного конца трубы большего диаметра. На заполнение пустого пространства у меня ушло 26 сеток-ёршиков.

После этого загибаем заранее подрезанные болгаркой концы трубы большего диаметра и обвариваем их по кругу. Эта процедура помогает избежать лишних звонких шумов пламегасителя во время работы двигателя. Для красоты можно покрасить его серебристой краской-аэрозолью.  Теперь со спокойной душой вырезаем катализатор и ввариваем на его место изготовленный  пламегаситель.

P.S. Пламегаситель вместо катализатора можно устанавливать на автомобили с Евро нормой 2. На автомобилях с Евро нормой выше 2-х предусмотрен кислородный датчик лямбда зонд после катализатора и удаление его может привести к ошибке блока управления двигателем, что в свою очередь увеличит расход топлива и ухудшит динамику автомобиля.

Как вариант можно изготовить пламегаситель своими руками на ВАЗ

Берём старый резонатор, ему 2 года 45т.км., для корпуса пламегасителяа понадобился старый глушитель. Глушитель режем на металл.

Наружная обшивка глушителя сток 2 слоя металла-снаружи 0,6 мм; изнутри-0,8 мм., кстати неплохо сохранился, небольшая коррозия между этими двумя слоями металла. Далее смотрим внимательно фото, всё понятно.

внутри…

внутри…

Наружный диаметр срезанной трубы 80мм, толщина 1,5 мм, пойдёт для корпуса пламегасителя.

Оставшийся кусок используем для торцевых стенок, далее ввиду нежелания резки трубы резонатора пополам из-за дальнейшей сложности стыковки сделано так: сварен корпус пламегасителя, разрезан вдоль:

Одеваем половинки, обвариваем, далее снаружи вторым слоем навариваем рубашку толщиной 0,8 мм на фланцы торцевых стенок с зазором между рубашками примерно 5мм, фланцы на предыдущих фото видно, результат:

На торцевые стенки- тоже по доп слою металла 0,8 мм

далее на корпус пламегасителя шумо-звуко-теплоизолятор — накладка с фланцами с асбестовой тканью внутри

Варим накладку со стороны днища авто

Аналогично со стороны днища накладка с асбестом для резонатора, варим:

Кстати вонь приличная когда с асбеста парафины выходят…от нагрева. Теперь чистим зачистным диском и ёршиком по металлу

Обезжириваем и красим термокраской (иначе по сварке быстро будет корродировать, все швы сварные продрать хорошо ершом) термокраска заявлена до 538 градусов Цельсия, посмотрим…Кстати одного баллона хватило на окраску в три слоя, остался один лишний баллон…

Теперь через недельку где-то установлю, сейчас времени не будет, в планах снятие старого(нового) резонатора, снятие с днища термоэкранов очистка и покрытие в 2 слоя вибро-мастикой барьер, сборка на место, и кстати-усиленные подушки подвески резонатора (вес-то прибавился), надеюсь металлический звук уйдёт, либо его станет гораздо меньше, влюбом случае к оценке изменений буду подходить осторожно и максимально обьективно, а то сам как то накололся с SAAB…Родной-то глушительне прямоток, а эти саабные- для турбо-моторов, турбина сама звук гасит прилично и задача там-как можно легче вывести выхлоп. Кстати между стенкой родного резонатора и наружной трубой 1,5мм толщиной ёршики из нержавейки для посуды пихать побоялся, вдруг перетираться од вибраций и давления начнут и посыпятся в выхлоп а то и в движок, пишите комменты, обсудим. Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружные обшивки были из нержавейки был-бы не убиваемый глушак т.к. внутри всё практически новое.

Источник

Пособие автомобилиста

Читайте также:

sovavto.org

Как сделать пламегаситель своими руками: видео, чертежи

Для чего необходимо менять каталитический резонатор

Известно, что каталитический резонатор является элементом системы вывода отработанных газов, который может располагаться за приемной трубой или непосредственно на ней.

Чтобы уменьшить количество вредных веществ, которых содержится в немалом объеме в отработанных газах, устанавливают катализатор. Однако это влечет за собой потерю мощности, выдаваемой мотором.

Поэтому можно сделать пламегаситель своими руками, который сможет заменить катализатор. Прежде чем мы рассмотрим, как можно изготовить пламегаситель, необходимо разобраться, для чего нужен катализатор и его основные недостатки. Итак, данный элемент уменьшает энергию отработанных газов и снижает их температуру, а также исполняет роль некоего фильтра, который доводит уровень токсичности отработки до определенных стандартов. Поскольку газы отводятся очень быстро, а их температура достаточно высока, то катализатор быстро выходит из строя.

В свою очередь автомобиль недостаточно разгоняется, а также наблюдается значительный перерасход потребляемого топлива. Если из выхлопной системы полностью убрать катализатор, то вскоре газы в банке глушителя прожгут металл и образуется дыра, поэтому целесообразно вместо него установить пламегаситель.

О преимуществах пламегасителя

Пламегаситель позволяет практически без задержки выводить газы наружу, поэтому автомобиль не задыхается. Такое конструктивное решение не оказывает пагубного влияния на работу двигателя, к тому же пламегаситель, установленный вместо резонатора, понижает температуру выводимых газов. Данное устройство обладает рядом преимуществ:

  • автомобиль работает стабильно без потери мощности и перерасхода топлива;
  • скорость и температура выхлопа существенно снижаются;
  • понижается уровень шума;
  • уменьшается биение.

Катализатор, установленный в выхлопной системе, обладает одним неоспоримым преимуществом: в отличие от пламегасителя он обеспечивает необходимый уровень окисления выхлопа. Однако пламегаситель, установленный вместо резонатора, обеспечивает снижение энергии выхлопа и понижает его температуру.

Особенности конструкции

Его корпус имеет двойную конструкцию, который можно сделать самому из жаропрочной нержавейки. Пламегаситель позволяет эффективно подавлять возникновение вибраций. К тому же такое техническое решение обеспечивает прямоточность выхлопа и отсутствие его задержки. Возникающие вибрации, которые образуются во внутреннем слое, подавляются стенками наружного слоя пламегасителя.

Самостоятельное изготовление пламегасителя

Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.

Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:

  • сварочный аппарат;
  • щетки по металлу;
  • болгарка с отрезным кругом;
  • дрель;
  • набор ершиков (тех самых, которые используются для мытья посуды).

Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.

Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).

Сборка пламегасителя

Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).

Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).

Теперь время собрать заново старую выхлопную систему. На место, где был ранее установлен катализатор, необходимо приварить только что изготовленный пламегаситель. Затем выхлопная система устанавливается на прежнее место. Не лишним будет обработать ее поверхность и покрыть жаро

autoexpert.today
