Кпп автомобиля – виды, устройство и принцип работы

Содержание

что это, как расшифровывается КПП, описание и технические характеристики трансмиссии, схема

4308 Просмотров

Коробка передач нужна машине для изменения передаточных чисел, а если говорить простым языком и кратко, то крутящего момента. Он передается со стороны мотора к колесам, оборудованным ведущими приводами. Бывают автомобили с задним, передним и полным приводом, но конструкция КПП при этом не изменяется. В данной статье мы поговорим о том, сколько существует разновидностей трансмиссий.

Основное назначение

Коробка передач должна постоянно заниматься передачей крутящего момента от начала и до конца движения автомобиля. К эксплуатации относится движение по всем ухабистым дорогам, когда есть необходимость в частой смене скоростей. Изменяя передачу, водитель передвигает рычаг кулисы, что в свою очередь приводит в движение конкретную шестерню.

Еще коробка передач позволяет авто двигаться задним ходом. Также в трансмиссии предусмотрено сцепление, которое служит возможностью разъединения мотора и колес, а это просто необходимо, так как сменить передачу без данного устройства просто невозможно. Также у любой КПП есть нейтральная передача, она необходима для движения накатом или в зимнее время, когда нужно разогреть двигатель, а также при остановке у светофора.

Также существуют контрактные КПП – это узлы, снятые с битых автомобилей и проданные, как б/у детали. Именно контрактная коробка передач пользуется активным спросом у таксистов.

Строение КПП

Обычно современные авто, что касается коробки передач, обладают ступенями. Чаще всего это МКПП. Они обладают несколькими зубчатыми шестеренками. Коробка передач включает расчет на четыре-пять скоростей, не говоря о заднем ходе.

Изменение скоростей возможно благодаря перемещению шестеренок, они цепляются друг за друга, в результате происходит блокировка за счет продвижения вперед устройства, которое служит для синхронизации крутящего момента и колеса. Управлять шестеренками можно вручную, когда используется механическая коробка передач, либо такое действие происходит автоматически, когда работает автоматика.

Старые коробки передач обладали трехступенчатыми и четырехступенчатыми диапазонами, а вот современные аналоги могут похвастать и 8 скоростями, ну или еще выше. Расчет количества передач зависит от типа мотора и других факторов.

Рассмотрим, что включает в себя коробка передач, если говорить об элементах более подробно.

Первый узел, который делает все единым целым, – это корпус. Сюда относятся разные узлы трансмиссии, такие как: блоки шестерен, обгонные муфты и блок заднего хода. Устройство сцепления имеет расположение рядом с маховиком, который держится на моторе.

Учитывая принцип работы, шестеренки сильно трутся друг о друга во время работы коробки передач, а это значит, что им необходима обильная смазка. Поэтому картеру следует быть заполненным маслом до определенного уровня. У коробки передач еще есть разного рода устройства, они комплектуются вместе с подшипниками, находится каждый из них в картере, у каждого блока по нескольку шестеренок, у которых количество зубьев отличается.

Следующая деталь, о которой пойдет речь, – это синхронизаторы. Для любого автомобиля важно, чтобы коробка передач была плавной, без лишнего шума, ударов, колебаний, поэтому синхронизаторы уравнивают работу шестеренок, имеющих постоянное вращение.

Правильный расчет передаточных чисел позволяет коробке передач преобразовывать крутящий момент двигателя и точно распределять его на приводные оси. Такая технология уже давно используется ведущими автопроизводителями.

Для того, чтобы переключить передачу в КПП, водитель выжимает сцепление и передвигает рычаг кулисы в нужное положение.

Все сделано таким образом, что даже при большом желании включить одновременно две передачи, это сделать невозможно. С другой стороны, благодаря блокировке кулисы, передачи сами не могут переключаться или выключаться.

Каковы виды КПП

Как мы знаем, трансмиссия автомобиля или коробка передач, главным образом, требуется для распределения и расчета крутящего момента, который передается от мотора до колес авто. Эта технология заложена еще в начале прошлого столетия.

Существуют разные коробки передач. Сколько есть типов? Можно выделить четыре распространенных типа. Давайте ответим на самые распространенные вопросы, что такое КПП, каким образом расшифровывается эта аббревиатура.

Она означает – коробка переключения передач. Принцип этой технологии позволяет выделить следующее:

  • механика,
  • автоматика,
  • робот,
  • еще можно сказать о бесступенчатой или вариаторной трансмиссии.

Их техническая работа отличается одна от другой. Рассмотрим отличия, отметив положительные и отрицательные технические моменты.

Еще важно отметить: контрактные устройства требуются, чтобы совершить повторное использование в других автомобилях. Исследуем каждое по отдельности.

Механическое устройство

Технологические параметры механического устройства известны всем. Речь идет о наличии педали сцепления, которая характеризуется ясным назначением – приводить в движение систему сцепления, которая помогает сменить скорость движения и произвести плавное трогание с места. Основные моменты таковы, что изначально расчет велся по известной технологии уже многие десятилетия. На сегодняшний день контрактные устройства имеют одну цель, добиться второстепенного использования агрегатов.

Всем известно, как расшифровывается аббревиатура механическая КПП. Данная коробка за десятилетия существования претерпела немало изменений и в лучшую сторону, но технология осталась прежней и даже стала на порядок выше. Современные авто все еще имеют некоторые перемены, которые способствуют новому технологическому расчету. Именно такие коробки можно купить в качестве контрактных агрегатов, бывших в употреблении.

Если у автомобиля привод передний, скорее всего он, оборудован двухвальной коробкой.

По расчету, самой простой системой КПП можно назвать именно механическую. Отметим, что общее устройство трансмиссии для МКПП имеет простое название, а работу выполняет сложную. Практически каждой механике свойственно пять ступеней, хотя для современного авто уже предусматривается шестиступенчатая коробка. По такому расчету скоростей снабжаются практически все автомобили последних лет.

Роботизированное устройство

Перемены в назначении коробки дошли до того, что теперь управлять мощностью двигателя стал робот, хотя сама структура работы осталась той же, а вот управляет устройством теперь электроника или «робот».

Основные положительные характеристики в том, что водителю можно не обременять себя дополнительными усилиями при переключении передач. Название говорит само за себя. «Робот» или электроника сама контролирует весь процесс. Это особенно будет приятно для начинающих водителей, речь больше идет о представительницах слабого пола, хотя и мужчинам тоже не легко дается управление автомобиля на МКПП. Трансмиссия переднеприводного автомобиля с «роботом» будет интересна каждому.

Сходство с механической КПП и «роботом» есть, оно находится на одном уровне с механикой и КПД выдает абсолютно схожий, правда, плавности ему не занимать. Такое положение вещей означает, что основные характеристики в положительном ключе на этом кончаются. Такая вот бюджетная автоматика.

Правда, трансмиссия автомобиля «Феррари» основана на «роботе», основные характеристики которого действительно хорошие, речь идет о гоночном автомобиле. Для гонок как раз такая схема трансмиссии подходит как нельзя лучше.

Что же делает роботостроение привлекательным, какова схема трансмиссии? Ответ – количество сцеплений. У «роботов» их наблюдается два. Трансмиссия автомобиля такого уровня была проверена на Фольксвагене, позже она была внедрена в Вольво, Форд и Митсубиси. Таким образом, можно было судить, сколько сцеплений, какова скорость работы, поэтому «роботы» были многофункциональны и, как отмечают инженеры, за ними будущее.

Автоматическое устройство

Еще в пятидесятые годы прошлого века появились АКПП, расшифровывается это название – автоматическая тип коробки переключения передач, всем стала править автоматика. Такая альтернатива трансмиссии транспортных средств стала особенно привлекательной для новичков и женщин, которым было тяжело совладать с механической коробкой передач.

По сравнению с роботами, коробка передач, имеющая автоматическое переключение, более плавная, даже контрактные устройства с автомобилей, которые подверглись аварии, все равно надежнее, чем «роботы».

Но есть и отрицательные моменты. Так АКПП имеет больший вес нежели механика, так как в ней находятся тяжелые планетарные ряды, а не простые шестеренки.

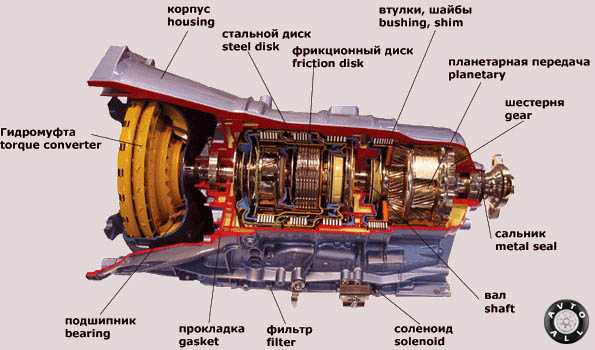

Рычаги заменяет сложная гидравлика, сцепление – это гидротрансформатор, который не может работать в полной мере так, как это устраивало бы инженеров, поэтому они вынуждены увеличивать число фрикционных накладок. Все это во много раз утяжеляет машину, что ведет к ее более медлительному ходу и увеличению расхода топлива.

Достаточно часто можно увидеть АКПП с восемью передачами. Но каким бы хорошим ни было описание трансмиссии автоматики, все равно она проигрывает механической коробке в том, насколько эффективно она работает.

Вариаторы

Описание трансмиссии вариативного типа отличается во многом от того, что представляет собой автоматическая коробка. В их конструкции вообще нет передач. Уже многие варианты вариаторов предлагали инженеры всех автопроизводителей. Самой лучшей, которая как-то приживается, оказался клиноременный вариатор. Здесь имеется в виду двойной шкив, он соединяется с мотором и трансмиссией. Есть особый клиновый ремень, он может сразу срабатывать на переключение передаточного числа. Оно определяется в каждый момент времени, так как обороты мотора постоянно меняются. Это идеальная коробка, ведь теперь машина едет всегда с самой выгодной скоростью на самой лучшей отдаче двигателя.

Но не все так хорошо на практике, как рисует это схема двигателя. Ведь инженерам потребовался узел, который бы все это контролировал. А это, значит, нужен гидротрансформатор, еще его называют гидромуфта. Такая конструкция сильно снижает КПД. Поэтому предпочтение отдают механической коробке передач или автоматам. Хотя, возможно, инженерам удастся сделать рывок или прорыв в будущее вариаторов.

Совет! В таком случае, решив получить права, учитесь водить авто на обычной механике. Благодаря этому у вас не возникнет лишних проблем с управлением авто по городу, которое является самым сложным.

Как КПП работает

Как же меняется крутящий момент? Лучше это понять можно, если рассмотреть пример. Для начала посчитаем количество зубьев на шестернях. На первой их двадцать, а на второй сорок. Получается, что, когда первая прокрутилась два раза, у второй это случилось только однажды. Получается, что это вторая передача.

Третья шестерня тоже содержит двадцать зубов, у четвертой опять сорок. Получается простая арифметика. Если запускается мотор, то у первой шестерни будет 2000 оборотов в минуту, а у второй только 1000, третья также имеет ту же скорость. Это связано с тем, что шестеренки нанизаны на одной линии. Получается, что четвертая имеет скорость в полтысячи оборотов в минуту. Значит, что передаточное число составляет две единицы, для первой и второй пары. Общее число равно четырем, ведь на это количество раз уменьшается скорость вращения последней шестерни, если сравнить ее с первой шестерней.

Выходит, что, если вторая и четвертая шестеренки не работают, тогда устройство вообще не передает момент, то есть у нас нет передачи движения, получается, включена нейтральная передача. Если же эта деталь направлена в противоположную сторону, то машина движется назад, в результате чего, валы остаются на одном уровне.

Зачем нужно пользоваться дополнительным валом и сколько их бывает в агрегатах? Так можно добиться новой системы разнопарного количества шестеренок. Только так возможно создать разные скорости движения.

Так как шестерен много в каждом легковом авто с МКПП, то и выбор передач может быть большой. Это уже касается вариативной коробки. Как бы то ни было, но передаточное число можно устанавливать любое. Обычно это не целые числа, а дробные. Что же касается того момента, когда передаточное число равно единице, то такая передача является прямой. В этом случае речь идет о четвертой скорости.

Подводим итоги

Как мы увидели при сравнении разных коробок, самой надежной все-таки остается классическая механика. И хотя на ней и сложнее управляться, но зато она позволяет иметь более высокий КПД. Но будущее, как отмечают инженеры за вариатором. Осталось только добиться более высокого КПД и все, можно внедрять в линейку будущих КПП авто.

portalmashin.ru

Виды коробок передач автомобилей и их отличия

Одним из ключевых агрегатов любого автомобиля является коробка переключения передач (КПП). Выбор типа КПП зависит от многих факторов. Различные виды коробок передач имеют как свои достоинства, таки и недостатки. На автомобилях используют четыре основных вида КПП. Это механика, классический автомат, роботизированная коробка или робот, а также вариатор.

Основное предназначение любой автомобильной коробки переключения передач является изменение крутящего момента, передаваемого от двигателя к колесам, изменение скорости движения и изменение направления движения (вперед/назад). Некоторые типы коробок предусматривают также отключение двигателя от колес, в других КПП эту роль выполняет дополнительный узел, называемый «сцепление».

Механические КПП

Механические КПП предназначены для ручного переключения передач. По принципу действия это многоступенчатый цилиндрический редуктор. В новых легковых автомобилях чаще всего используют 5 и 6 ступенчатую коробку, а в автоклассике применялись 4-ступенчатые.

Ступенчатая система переключения передач подразумевает конкретный коэффициент передачи для каждой пары шестеренок. Вычисляется передаточное число как соотношение количества зубьев на ведущей и ведомой шестеренке. Для первой передачи это соотношение самое большое. Это означает, что ведущая шестеренка самая маленькая, а ведомая – самая большая.

Механические коробки бывают двух вальные и трех вальные. Трех вальные используются, как правило, на более мощных легковых автомобилях, грузовиках и спецтехнике. Двух вальные часто устанавливают на автомобили с передним приводом.

Многим автомобилистам знаком особый звук, который издает автомобиль при движении на задней передаче. Его не спутаешь ни с чем и он похож практически у всех автомобилей. Происходит это потому, что зубья на передних и задней передаче разные. На задней передаче используются шестеренки с прямыми зубьями. Это дает возможность передавать больший крутящий момент, но расплачиваться приходится повышенным шумом. На передних передачах используются косозубые шестеренки – они работают более тихо, так как сцепление зубьев происходит постепенно, однако их КПД меньше.

Коробка автомат

Автоматическая коробка, в ее классическом понимании, имеет большую популярность среди автолюбителей. Её бесспорное преимущество является в том, что водителю не требуется отвлекаться на переключение передач. Для начала движения не нужно иметь особых навыков – просто поставил «D» и отпустил тормоз. А еще, в салоне на одну педаль меньше. За такой комфорт приходиться расплачиваться более высоким, по сравнению с механикой коробкой, расходом топлива.

Рабочим элементом в АКПП является три набора шестеренок планетарной передачи. Название «планетарная передача» означает, что меньшие шестеренки вращаются вокруг большей центральной шестерни. Первый набор шестеренок называется «главной передачей». Он согласует скорость двигателя и скорость езды. Другие два набора называются «входным редуктором» и «обратным редуктором». Далее следует набор муфт и рычагов, блокирующих различные части автоматической коробки, что дает возможность изменять скорость движения автомобиля или включать реверс.

Переключение передач происходит благодаря компьютеру, который включает нужные гидравлические клапаны, что приводит в движение соответствующие  муфты планетарных шестеренок.

Автоматическая КПП позволяет двигателю работать в наиболее эффективном диапазоне мощности. Благодаря различным датчикам, компьютер определяет, когда необходимо включить ту или иную передачу или остановить автомобиль. Так что водителю не стоит беспокоиться об оптимальном режиме работы двигателя, а можно сосредоточиться исключительно на вождении.

Раз компьютер выбирает оптимальный режим работы мотора, и на его работу не влияет настроение или навыки водителя, то возникает закономерный вопрос: почему тогда расход топлива увеличивается? Ответ на этот вопрос кроется в гидротрансформаторе – устройстве, которое передает мощность от двигателя на автоматическую трансмиссию. В автоматической коробке передач он играет роль сцепления. Большое преимущество такой системы в плавности передачи усилия. Однако КПД гидротрансформатора значительно ниже, чем у зубчатых передач, что и вызывает дополнительный расход топлива.

Читайте также: Коробка передач АМТ — что это такое?

Роботизированная КПП

Трансмиссии с роботизированным переключение передач, или «роботы», как их иногда называют, объединяют два предыдущих вида коробок. По своей сути, это механическая коробка переключения передач с двумя валами и сцеплением, которыми управляет компьютер. Таким образом, КПД такой коробки выше, двигатель всегда работает в оптимальном режиме, что позволяет получать максимум комфорта от езды.

Недостатком такой коробки может являться то, что к ней нужно привыкнуть. При классическом ручном переключении передач водитель сам может сглаживать плавность хода автомобиля благодаря плавному выжиманию сцепления, и добавлению оборотов. При езде с роботизированной коробкой в момент включения передачи может ощущаться небольшой рывок. Чтоб его компенсировать, производители придумали РКПП с двумя сцеплениями. Его суть такова: в момент переключения передач, компьютер одновременно готов подключить передачу на одну больше и на одну меньше. Благодаря этому переключение происходит практически мгновенно без рывков.

Вариатор

Вариатор — это бесступенчатая коробка переключения передач. Такая трансмиссия достаточно простая. Крутящий момент изменяется плавно, что обеспечивает абсолютную плавность хода. КПД такой коробки довольно высокий, так как отсутствуют дополнительные механизмы и шестерни.

Вариатор состоит из двух шкивов, способных менять свой размер, и соединенных специальным ремнем, что позволяет подбирать наилучшее соотношение передаточных чисел.

Недостатком вариатора является его ограниченная применяемость, связанная с невозможностью использовать на достаточно мощных двигателях. Так что основная сфера применения такой системы переключения передач – городские малолитражные автомобили и скутеры.

Видео на тему

Похожие статьи

avtonov.com

Назначение и устройство коробки передач автомобиля

Коробка передач служит для изменения тяговой силы на колесах автомобиля в зависимости от сопротивления движению и дает автомобилю возможность двигаться задним ходом. Коробка передач позволяет, кроме того, при выключении передач отсоединять ведущие колеса автомобиля от двигателя, обеспечивая тем самым возможность запуска двигателя и его работу на холостом ходу.

Коробка передач представляет собой механизм, состоящий из набора шестерен, которые могут вводиться в зацепление в различных сочетаниях.

Каждое сочетание зацепления шестерен коробки называется ступенью или передачей. Число ступеней (передач) в коробке передач зависит от конструкции автомобиля и обычно бывает от трех до пяти (не считая передачи заднего хода). В соответствии с этим коробки передач называются трехступенчатыми, четырехступенчатыми и пятиступенчатыми.

Рис. Коробка передач автомобилей ГАЗ-69 и ГАЗ-69А: 1 — сальник; 2 — задняя крышка картера; 3 — шарикоподшипник вторичного вала; 4 — картер коробки передач; 5 — маслоотражательное кольцо; 6 — вторичный вал; 7 — вилка переключения шестерни (каретки) первой передачи и заднего хода; 8 — шестерня (каретка) первой передачи и заднего хода; 9 — рычаг переключения передач; 10 — верхняя крышка картера; 11 — шестерня второй передачи; 12 — втулка шестерни второй передачи; 13 — зубчатый венец шестерни второй передачи; 14 — каретка второй и третьей передач; 15 — вилка каретки второй и третьей передач; 16 — зубчатая ступица; 17 — регулировочные прокладки; 18 — упорное кольцо; 19 — зубчатый венец шестерни третьей передачи; 20 — шестерня третьей передачи; 21 — роликоподшипник; 22 — шарикоподшипник первичного вала; 23 — первичный вал; 24 — передняя крышка картера; 25 — маслоотражательное кольцо; 26 — роликоподшипник промежуточного вала; 27, 29, 32 и — шестерни промежуточного вала; 28 — пробка сливного отверстия картера; 30 — ось промежуточного вала; 31 — промежуточный вал; 34 — промежуточная шестерня заднего хода

Зацепление различных пар шестерен осуществляется при помощи кареток (шестерен), передвигаемых вдоль валов коробки. В зависимости от числа подвижных кареток коробки разделяются на двухходовые (две каретки) и трехходовые (три каретки).

Принцип работы автомобильных коробок передач

Принцип работы автомобильных коробок передач независимо от их конструктивного оформления и числа передач одинаков. Рассмотрим их устройство и работу на примере трехступенчатой двухходовой коробки передач автомобилей ГАЗ-69А и ГАЗ-69.

Первичный (ведущий) вал 23 выполнен заодно с шестерней 20 третьей передачи и с зубчатым венцом 19. Первичный вал через сцепление соединяется с коленчатым валом двигателя.

Вторичный (ведомый) вал 6 является как бы продолжением первичного вала и расположен с ним на одной оси. Хвостовик вторичного вала сидит в роликоподшипнике 21, установленном в конце первичного вала. Вторичный вал вследствие этого может вращаться независимо от первичного.

На вторичном валу установлены две шестерни 8 и 11 и зубчатая ступица 16. Шестерня 8 (каретка) сидит на валу на шлицах и может перемещаться вдоль его оси. Шестерня 11 имеет зубчатый венец 13. Она посажена на вторичном валу на бронзовой втулке 12, поэтому свободно вращается на валу. На ступице установлена каретка 14 второй и третьей передач, которая перемещается по ступице.

Промежуточный вал 31 представляет- собой блок шестерен 27, 29, 32 и 33, свободно вращающийся на оси 30.

Промежуточная шестерня 34 заднего хода посажена на ось на бронзовой втулке и свободно вращается на оси.

Первичный и вторичный валы установлены в гнездах картера коробки на шарикоподшипниках 22 и 3. Ось 30 промежуточного вала закрепляется в гнездах картера неподвижно, промежуточный же вал 31 вращается на оси на роликоподшипниках 26. Ось промежуточной шестерни заднего хода неподвижно закреплена в специальных гнездах картера.

Шестерня 20 первичного вала с шестерней 27 промежуточного вала, а также шестерня 33 с промежуточной шестерней 34 заднего хода находятся в постоянном зацеплении. В постоянном зацеплении находятся также шестерня 29 промежуточного вала и шестерня 11 вторичного вала. Каретки 8 и 14 могут перемещаться по вторичному валу и вводиться в зацепление: каретка 14 своими внутренними зубьями с зубчатым венцом 19 шестерни 20 первичного вала или с зубчатым венцом 13 шестерни 11; каретка 8 с шестерней 32 или 34.

При положении кареток, изображенном на рисунке, крутящий момент от двигателя будет передаваться с первичного вала через шестерни 20 и 27 на блок шестерен промежуточного вала.

Однако на вторичный вал крутящий момент передаваться не будет, так как при изображенном положении кареток 8 и 14 вторичный вал разобщен как с первичным, так и с промежуточным валами. Такое положение кареток называется нейтральным. В нейтральное положение каретки ставятся при запуске двигателя и работе двигателя на холостом ходу (на месте или при движении автомобиля накатом).

Рис. Схема включения шестерен и передачи крутящего момента в трехступенчатой коробке передач автомобилей ГАЗ-69 и ГАЗ-69А: а — первая передача; б — вторая передача; в — третья передача; г — задний ход; I — положение рычага при включении первой передачи; II — положение рычага при включении второй передачи; III — положение рычага при включении третьей передачи; IV — положение рычага при включении заднего хода

Чтобы привести автомобиль в движение, надо передать крутящий момент вторичному валу. Для этого каретку 8 или 14 следует ввести в зацепление с одной из шестерен промежуточного вала, при котором обеспечивалось бы получение наибольшего передаточного отношения, а следовательно, и наибольшего крутящего момента на вторичном валу. Передвинем каретку 8 вправо и введем ее в зацепление с шестерней 32 промежуточного вала, как это показано на рис. а. Такое положение кареток соответствует первой передаче.

Чтобы включить вторую передачу, необходимо вывести каретку 8 из зацепления с шестерней 32, а затем, передвинув (по рис. б влево) каретку 14, ввести последнюю в зацепление с зубчатым венцом 13 шестерни 11, постоянно находящейся в зацеплении с шестерней 29 промежуточного вала.

Переходить со второй передачи на третью нужно в той же последовательности, что и с первой передачи на вторую. При этом каретка 14 выводится из зацепления с зубчатым венцом 13 шестерни 11 и вводится в зацепление с зубчатым венцом 19 шестерни 20 первичного вала (рис. в), первичный и вторичный валы начинают вращаться как одно целое.

Для движения задним ходом следует перевести обе каретки в нейтральное положение, а затем каретку 8 передвинуть влево и ввести в зацепление с промежуточной шестерней 34 заднего хода. При этом направление вращения вторичного, вала изменится на обратное.

Для легкого и безударного переключения передач необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковы. Окружная скорость шестерни зависит от числа оборотов вала, на котором она сидит, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для облегчения безударного переключения передач и уменьшения износа зубьев шестерен в коробках передач, в частности в коробке передач автомобилей ГАЗ-69А и ГАЗ-69, предусмотрено специальное устройство — синхронизатор каретки включения второй и третьей передач.

Синхронизатор выравнивает окружные скорости вращения шестерен перед вводом их в зацепление. Устроен он следующим образом. На конце вторичного вала 1 установлена на шлицах и закреплена стопорным кольцом 14 зубчатая ступица 6 синхронизатора. На наружных зубьях ступицы установлена каретка 10 второй и третьей передач, охватываемая вилкой 8. В трех пазах ступицы установлены ползуны 11 блокирующего устройства, соединяемые при помощи шариков 9 фиксаторов с кареткой 10. По обеим сторонам ступицы расположены блокирующие бронзовые кольца 4. Каждое блокирующее кольцо имеет зубчатый венец и пазы 47 для ползунов; внутренняя поверхность кольца выполнена конусообразной.

Синхронизатор расположен между зубчатым венцом 13 шестерни 15 первичного вала и зубчатым венцом 3 шестерни 2 второй передачи. Основания зубчатых венцов шестерен 2 и 15 имеют конусные поверхности.

Рис. Устройство и схема работы синхронизатора коробки передач: а — положение деталей синхронизатора при Выравнивании окружных скоростей; б — положение деталей синхронизатора при включенной передаче; в — детали синхронизатора; 1 — вторичный вал коробки передач; 2 — шестерня второй передачи; 3 — зубчатый венец шестерни второй передачи; 4 — блокирующее кольцо; 5 — упорная шайба; 6 — зубчатая ступица; 7 — пружина; 8 — вилка каретки второй и третьей передач; 9 — шарик фиксатора; 10 — каретка второй и третьей передач; 11 — ползун; 12 — регулировочные прокладки; 13 — зубчатый венец шестерни первичного вала; 14 — стопорное кольцо зубчатой ступицы; 15 — шестерня первичного вала; 16 — первичный вал; 17 — паз для ползуна ступицы

При включении второй или третьей передачи каретка 10 синхронизатора при помощи переключающего устройства перемещается вместе с ползунами 11 по ступице 6. Ползуны, входящие в пазы 17 блокирующих колец 4, прижимают кольцо к конусной поверхности соответствующего зубчатого венца шестерни. Вследствие трения, возникающего между соприкасающимися конусными поверхностями, блокирующее кольцо немного сдвигается в сторону вращения зубчатого венца до упора пазов в боковые поверхности ползунов. При этом скошенная поверхность.торцов зубьев каретки 10, упираясь в скошенную поверхность торцов зубьев кольца 4, не дает зубьям войти в зацепление, вследствие чего обеспечивается сильное прижатие кольца 4 к конусной поверхности зубчатого венца. В результате сильного трения конусов скорости вращения валов уравниваются, каретка 10 сдвигается дальше, выжимая шарики 9 фиксаторов, и своими зубьями входит в промежутки зубьев венца 13, бесшумно включая соответствующую передачу.

Управление коробкой передач осуществляется при помощи рычага 6; качающегося в шаровой опоре крышки картера коробки передач.

В той же крышке в гнездах установлены, два ползуна 3 и 12, которые могут перемещаться вдоль своих осей, скользя при этом в гнездах крышки коробки. Каждый из этих ползунов соединен с вилкой: ползун 12 каретки первой передачи и заднего хода с вилкой 11, ползун 3 каретки второй и третьей передач с вилкой 10.

Концы вилок вмещаются в кольцевых проточках, имеющихся в каретках, и не мешают кареткам свободно вращаться вместе со вторичным валом. При продольном же перемещении вилок, каретки передвигаются вдоль вала и тем самым вводят в зацепление соответствующие шестерни. Посредством перемещения рычага, а следовательно, и вилок с каретками происходит переключение передач в коробке.

Для предотвращения произвольного выключения передач и одновременного включения нескольких передач в механизме переключения передач предусмотрены специальные устройства фиксаторы (стопоры) — для фиксирования рычага в определенном положении и замки, не позволяющие одновременно включать несколько передач.

В трехступенчатых коробках передач с двумя ползунами фиксатор одновременно выполняет и роль замка.

Рис. Механизм переключения передач коробки передач автомобилей ГАЗ-60 и ГАЗ-69А: 1 — пружина фиксатора; 2 — боковая крышка картера коробки передач; 3 — ползун вилки каретки второй и третьей передач; 4 — отжимная скоба; 5 — пружина отжимной скобы; 6 — рычаг переключения передач; 7 — пружина рычага переключения передач; 8 — колпак; 9 — шаровая опора; 10 — вилка каретки второй и третьей передач; 11 — вилка каретки первой передачи и заднего хода; 12 — ползун вилки каретки первой передачи и заднего хода; 13 — сухари фиксатора

Фиксатор состоит из двух полых сухарей 13, скользящих в специальном гнезде, сделанном в крышке коробки передач. Под действием пружины 1 сухари заскакивают в углубления, имеющиеся в соответствующих местах ползунов. Сухари надежно удерживают ползуны от самопроизвольного перемещения, а также предотвращают возможность одновременного перемещения, обоих ползунов.

Передвинуть оба ползуна сразу и включить, таким образом, одновременно две передачи нельзя по следующей причине. Как только один из ползунов передвинется настолько, что сухарь выйдет из углублений, оба сухаря окажутся придвинутыми друг к другу вплотную. Общая длина сдвинутых сухарей подобрана так, что второй сухарь уже не сможет выйти из углубления примыкающего к нему ползуна и тем самым надежно заперт ползун.

Чтобы не произошло случайное включение заднего хода, в крышке коробки передач, несколько ниже шаровой опоры, расположена отжимная скоба 4 с пружиной 5, нажимающей на конец рычага 6. Поэтому для включения заднего хода (и первой передачи) к рычагу нужно приложить повышенное усилие, чтобы отвести скобу в сторону.

В картер коробки передач заливается трансмиссионное масло до уровня отверстия контрольной пробки.
