Коробка сцепления – Сцепление (механика) — Википедия

Содержание

Как устроено сцепление автомобиля, принцип действия и виды

Автомобиль состоит из множества сложных узлов и механизмов. Каждый элемент играет свою незаменимую роль. Если исключить сцепление из общей цепочки, автомобиль будет трогаться с места рывками, а двигатель подвергаться большим нагрузкам. Коробка передач в таких условиях эксплуатации прослужит не более трех дней.

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

  1. Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
  2. Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
  3. Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
  4. Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
  5. Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Принцип работы приводов

Привод напрямую влияет на исправность всего узла и необходим для дистанционного управления из салона. В общей системе выделяют три основных типа:

  • Механический привод сцепления. Является одним из самых распространенных. Усилие передается при помощи троса к вилке. Конструкция находится под покрытием кожуха, который находится перед педалью и вилкой.
  • Гидравлический. Предполагает наличие основного и рабочего цилиндра, которые связаны под большим давлением трубками. После того как водитель нажимает на педаль, активируется шток. Действующий в итоге поршень имеет стойкую манжету и передает давление жидкости к рабочему цилиндру. Последний имеет отдельный шток, который давит на вилку. Используемая в системе жидкость размещается в отдельном бачке.
  • Электрический привод. По принципу действия схожий с механическим приводом. Единственное отличие заключается в срабатывании мотора при давлении на педаль.

Нажатие на педаль сцепления позволяет напрямую оказывать воздействие на нажимной диск автомобиля.

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

  • Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.
  • Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Особенности сцепления АКПП

Чаще всего автомобили с автоматической коробкой наделенны влажным многодисковым типом сцепления, хотя можно встретить варианты сухого сцепления. Управление выжимной силой, как и переключение передач, происходит за счет работы сервопривода. Актуаторы бывают гидравлические и электрические. Управление сервоприводами происходит при помощи ЭБУ или гидрораспределителя.

Больше всего негодований вызывает работа электрических сервоприводов во время переключения передач. Прежде чем, запустить в работу механизм сцепления, акутатор проводит анализ оборотов двигателя и только потом разъединяет ДВС от трансмиссии. Гидравлический сервопривод реагирует на давление, созданное распределителем и масляным насосом при достижении определенного показателя оборотов. После чего запускает в ход механизм сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.

Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного

мнения на этот счет среди автомобилистов пока нет.

Чтобы детально понимать принцип работы сцепления автомобиля теорию необходимо подкреплять практикой. Если такой возможности нет, увидеть наглядный пример можно на роликах в сети:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

pricurivatel.ru

Устройство сцепления автомобиля. Из чего состоит и как работает

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса и для изменения величины крутящего момента и его направления. Расскажем про устройство сцепления автомобиля - из чего состоит и как работает.

Сцепление машины нужно для передачи крутящего момента от маховика коленвала двигателя к первичному валу коробки передач. Оно позволяет водителю кратковременно прерывать передачу крутящего момента, отделяя двигатель от трансмиссии, а затем плавно их соединять. Состоит из привода и механизма.
Привод выключения
Когда в машине надо передать усилие, допустим от водителя к некому механизму (тормоза, коробка передач), то для этого существует привод механизмов.

Представьте ситуацию, когда необходимо постоянно что-то закрывать и открывать. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить палку или дистанционное управление. Пусть это будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. В этом случае, палка с веревками является «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого он приводится в действие. Он может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим.


Схема гидравлического привода выключения сцепления
1 - коленчатый вал; 2 - маховик; 3 - ведомый диск; 4 - нажимной диск; 5 - кожух; 6 - нажимные пружины; 7 - отжимные рычаги; 8 - нажимной подшипник; 9 - вилка выключения; 10 - рабочий цилиндр; 11 - трубопровод; 12 - главный цилиндр; 13 - педаль; 14 - картер; 15 - шестерня первичного вала; 16 - картер коробки передач; 17 - первичный вал коробки передач.
Привод выключения (гидравлического типа) состоит из:
  • педали;
  • главного и рабочего цилиндра;
  • вилки выключения;
  • нажимного подшипника;
  • трубопроводов.
При нажатии на акселератор сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения и нажимной подшипник, который передает усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе применяется тормозная жидкость. Перед тем как заливать ее в бачок, стоит прочитать, что написано на этикетке. А разрешается ли ее смешивать с жидкостью, которая уже залита в гидроприводе? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных авто используется механический привод, где рычаг сцепления связана с вилкой выключения с помощью металлического троса.

Механизм сцепления
Представляет устройство, в котором происходит передача крутящего момента за счет работы сил трения. Он позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Его элементы заключены в картер, который крепится к мотора. Он состоит из:
  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.
Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть - включить сцепление. Это сложная задача, так как угловая скорость вращения маховика составляет 20 - 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.


Сцепление включено

Как это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.


На первом этапе - приотпускаем педаль, т.е. даем возможность пружинам нажимного подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения. Т.е. на две - три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе - маховик вместе с нажимным и ведомым дисками вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса машины. Это соответствует состоянию – включено, автомобиль едет. Теперь остается только полностью отпустить педаль и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль. При этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.


Сцепление выключено

Действия водителя по выключению - включению сцепления в течение поездки повторяются много раз. Освоив работу с педалью в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля.

amastercar.ru

Принцип работы сцепления — DRIVE2

Сцепление является важным конструктивным элементом трансмиссии автомобиля. Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

В зависимости от конструкции различают следующие типы сцепления:

✔фрикционное сцепление;
✔гидравлическое сцепление;
✔электромагнитное сцепление.

Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.

Самым распространенным типом сцепления является фрикционное сцепление. Различает следующие виды фрикционного сцепления:

✔однодисковое сцепление;
✔двухдисковое сцепление;
✔многодисковое сцепление.

В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление. Однодисковое сцепление имеет следующее устройство:

✔маховик;
✔картер сцепления;
✔нажимной диск;
✔ведомый диск;
✔диафрагменная пружина;
✔подшипник выключения сцепления;
✔муфта выключения;
✔вилка сцепления.

Схема однодискового сцепления

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина нар

www.drive2.ru

Сцепление и его виды в автомобиле

Сцепление является важным конструктивным элементом трансмиссии автомобиля. Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

В зависимости от конструкции различают следующие типы сцепления:

• фрикционное сцепление;
• гидравлическое сцепление;
• электромагнитное сцепление.

Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.

Самым распространенным типом сцепления является фрикционное сцепление. Различает следующие виды фрикционного сцепления:

• однодисковое сцепление;
• двухдисковое сцепление;
• многодисковое сцепление.

В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление. Однодисковое сцепление имеет следующее устройство:

• маховик;
• картер сцепления;
• нажимной диск;
• ведомый диск;
• диафрагменная пружина;
• подшипник выключения сцепления;
• муфта выключения;
• вилка сцепления.


Схема однодискового сцепления

Схема сцепления

1. Корпус;
2. Тангенциальная пружина;
3. Опорный подшипник;
4. Коленчатый вал;
5. Демпферная пружина;
6. Ведомый диск;
7. Нажимной диск;
8. Маховик;
9. Корзина сцепления;
10. Кольцо;
11. Распорный болт;
12. Диафрагменная пружина;
13. Выжимной подшипник;
14. Направляющая;
15. Первичный вал коробки передач;
16. Вилка выключения сцепления;
17. Рабочий цилиндр

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.

Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.

На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н. керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.

Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.

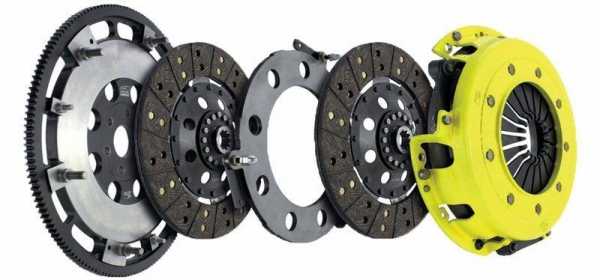

Схема двухдискового сцепления

Схема двухдискового сцепления
  1. Крышка корпуса
  2. Двухмассовый маховик
  3. Приводная пластина
  4. Ведомый диск 2 с демпферными пружинами
  5. Проставка
  6. Ведомый диск 1
  7. Нажимной диск
  8. Сенсорная пружина
  9. Регулировочное кольцо
  10. Диафрагменная пружина

На грузовых и легковых автомобилях с мощным двигателем применяется двухдисковое сцепление. Двухдисковое сцепление осуществляет передачу большего крутящего момента при неизменном размере, а также обеспечивает больший ресурс конструкции. Это достигнуто за счет применения двух ведомых дисков, между которыми установлена проставка. В результате получены четыре поверхности трения.


Принцип работы сцепления

Однодисковое сухое сцепление постоянно включено. Работу сцепления обеспечивает привод сцепления.

При нажатии на педаль сцепления привод сцепления перемещает вилку сцепления, которая воздействует на подшипник сцепления. Подшипник нажимает на лепестки диафрагменной пружины нажимного диска. Лепестки диафрагменной пружины прогибаются в сторону маховика, а наружный край пружина отходит от нажимного диска, освобождая его. При этом тангенциальные пружины отжимают нажимной диск. Передача крутящего момента от двигателя к коробке передач прекращается.

При отпускании педали сцепления диафрагменная пружина приводит нажимной диск в контакт с ведомым диском и через него в контакт с маховиком. Крутящий момент за счет сил трения передается от двигателя к коробке передач.

lowcars.net

Как работает коробка передач с двойным сцеплением?

Большинство из нас знает, что существует два типа коробок передач: механическая, когда водитель переключает передачи, выжимая педаль сцепления и перемещая рычаг переключения передач, и автоматическая, которая переключает передачи автоматически, используя муфты, гидротрансформатор и планетарную передачу. Но есть еще один тип, который занял место между механикой и автоматом, и объединил достоинства обеих коробок - трансмиссия с двойным сцеплением, также известная, как полуавтоматическая трансмиссия, механическая трансмиссия без сцепления и роботизированная коробка передач.

В мире гоночных автомобилей полуавтоматические трансмиссии, такие как секвентальная коробка передач (или SMG) используются уже давно. Но в мире серийных автомобилей они появились сравнительно недавно - это трансмиссии новой конструкции, называемые коробка передач с двойным сцеплением или прямого переключения.

В этой статье мы расскажем о том, как устроена коробка передач с двойным сцеплением, сравним ее с другими типами коробок, а также расскажем, почему некоторые считают ее трансмиссией будущего.

Механическая или автоматическая?

Коробка передач с двойным сцеплением сочетает функции двух механических коробок. Для того, чтобы понять это, нужно вспомнить, как работает традиционная механическая коробка передач. Когда водитель хочет перейти на другую передачу, он сперва должен нажать на педаль сцепления. Выжатое сцепление позволяет разорвать связь двигателя и коробки передач, прерывая тем самым поток мощности на трансмиссию. Когда водитель переводит рычаг КПП в другое положение, зубчатая муфта перемещается от одной шестерни к другой. Устройства, называемые синхронизаторами, уравнивают окружную скорость шестерни и муфты до их соединения, что обеспечивает безударное переключение. После переключения передачи, водитель убирает ногу с педали сцепления, в результате чего восстанавливается связь двигателя и коробки.

Таким образом, в традиционной механической трансмиссии отсутствует непрерывная передача мощности от двигателя на колеса. Вместо этого, передача мощности изменяется от полного значения до нулевого во время переключения передачи, вызывая "сброс газа при переключении" или "прерывание крутящего момента". У неопытного водителя такой эффект может привести к тому, что пассажиров будет кидать вперед-назад при переключении передач.

В коробке передач с двойным сцеплением, в отличие от механики, используется два сцепления, но сама педаль сцепления отсутствует. Сложная электроника и гидравлика управляют сцеплениями, как и в обычной автоматической коробке. Но в трансмиссии с двойным сцеплением, сцепления работают независимо друг от друга. Одно сцепление отвечает за работу нечетных передач (первая, третья, пятая и задняя), второе - за работу четных передач (вторая, четвертая и шестая). Такое устройство обеспечивает переключение передач без прерывания потока мощности от двигателя на трансмиссию.

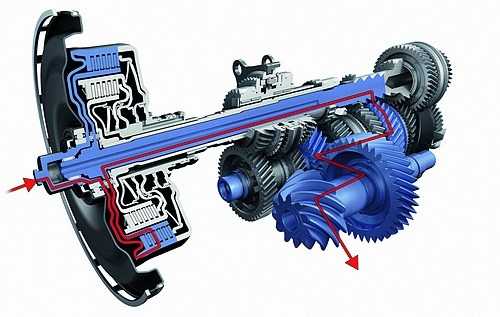

Валы трансмиссии с двойным сцеплением

Двойной трансмиссионный вал является основным компонентом коробки передач с двойным сцеплением. В отличие от стандартной механической коробки, в которой все шестерни расположены на одном входном валу, в коробке с двойным сцеплением четные и нечетные передачи расположены на двух входных валах. Разве это возможно? Во внешнем валу есть отверстие, в котором установлен внутренний вал. Внешний вал с осевым отверстием отвечает за работу второй и четвертой передачи, в то время как внутренний вал включает первую, третью и пятую.

На рисунке представлено устройство типовой пятиступенчатой коробки с двойным сцеплением. Обратите внимание, что одно сцепление отвечает за включение второй и четвертой передач, а второе независимое сцепление - за включение первой, третьей и пятой. Такое устройство обеспечивает практически мгновенное переключение передач без прерывания потока мощности. Стандартная механическая коробка не обеспечивает такой плавности, т.к. одно сцепление отвечает как за четные, так нечетные передачи.

Многодисковое сцепление

Из-за сходства с автоматической коробкой передач, Вы можете подумать, что в ней тоже должен стоять гидротрансформатор для автоматической передачи крутящего момента от двигателя на коробку. Но для работы коробки с двойным сцеплением, гидротрансформатор не требуется. Вместо него используются "мокрые" многодисковые сцепления. "Мокрое" сцепление работает в масляной ванне, что обеспечивает смазку компонентов сцепления с целью снижения трения и выделения тепла. Некоторые производители работают над трансмиссиями с двойным сцеплением, в которых используются обычные сцепления, как в механической трансмиссии, но, на сегодняшний день, во всех автомобилях с автоматизированной КПП используются "мокрые" сцепления. Во многих мотоциклах стоит одно многодисковое сцепление.

Как и гидротрансформаторы, "мокрые" многодисковые сцепления используют гидравлическое давление для управления передачами. Рабочая жидкость поступает в поршень сцепления, как показано на рисунке. При срабатывании сцепления, гидравлическое давление в поршне активирует спиральные пружины, которые толкают диски сцепления и фрикционные диски к корзине сцепления. Зубцы фрикционных дисков имеют размер и форму, совпадающие со шлицами барабана сцепления. В свою очередь, барабан соединяется с комплектом шестерен, который принимает передаточное усилие. Audi в своей трансмиссии с двойным сцеплением использует как маленькую спиральную пружину и большую диафрагменную пружину.

Для выключения сцепления, давление жидкости внутри поршня сбрасывается. Благодаря этому, сжатие пружин поршня ослабляется, и давление на корзину сцепления снижается.

Далее мы рассмотрим преимущества и недостатки трансмиссии с двойным сцеплением.

Преимущества и недостатки трансмиссии с двойным сцеплением

Родстер Audi TT - одна из немногих моделей Audi с коробкой с двойным сцеплением. Мы надеемся, что Вам становится более или менее понятно, почему КПП с двойным сцеплением относят к автоматизированным механическим трансмиссиям. В принципе, коробка с двойным сцеплением работает как обычная механическая КПП: У нее есть входной и промежуточный валы с шестернями, синхронизаторы и сцепление. Но у такой трансмиссии нет педали сцепления, т.к. за переключение передач отвечают компьютеры, сервоприводы и гидравлика. Даже без педали сцепления, водитель может указывать компьютеру, когда переключать передачи, перейдя в ручной режим.

От опыта водителя зависит, насколько Вы будете ощущать преимущества такой КПП. Переход на повышенную передачу занимает лишь 8 мс, благодаря чему многие отмечают, что у машин с такой КПП наиболее динамическое ускорение. Плавный разгон достигается благодаря устранению сброса газа при переключении, что ощущается на автомобилях с механической коробкой и даже на некоторых автоматах. Одним из наиболее важных преимуществ коробок с двойным сцеплением является то, что они позволяют водителю выбирать между ручным переключением передач и автоматическим.

Также к важным достоинствам стоит отнести уменьшенный расход топлива. Благодаря тому, что поток мощности от двигателя на трансмиссию не прерывается, наблюдается значительное понижение расхода топлива. По утверждению некоторых экспертов, расход топлива шестиступенчатой коробки с двойным сцеплением на 10% ниже по сравнению с обычной пятиступенчатой АКПП.

Многие производители автомобилей заинтересованы в развитии технологии трансмиссии с двойным сцеплением. Тем не менее, некоторые производители автомобилей обеспокоены дополнительными затратами, связанными с модификацией производственных линий для выпуска нового типа трансмиссии. Это может привести к повышению цен на автомобили в КПП с двойным сцеплением, что, в свою очередь, может оттолкнуть бережливых покупателей.

Помимо этого, многие производители автомобилей уже занимаются активным финансированием развития других типов КПП. Одним из новых типов КПП является бесступенчатая коробка передач или вариатор. Вариатор - это тип КПП, в которой для бесступенчатого переключения передач используется система подвижных шкивов и ремень или цепь. Вариаторы также устраняют сброс газа при переключении и понижают расход топлива. Но вариаторы не соответствуют требованиям высокого крутящего момента спортивных автомобилей.

Коробки с двойным сцеплением не имеют подобных проблем и идеально подходят для легковых автомобилей с высокими динамическими характеристиками. В Европе, где механические КПП более популярны благодаря их экономичности, некоторые эксперты предсказывают, что в ближайшее время доля автомобилей с КПП с двойным сцеплением возрастет до 25%. В 2012 г. лишь 1% автомобилей, производимых в Западной Европе, имели вариатор.

Далее мы расскажем об истории трансмиссии с двойным сцеплением и рассмотрим прогнозы на будущее.

Коробка передач с двойным сцеплением: прошлое, настоящее и будущее

Porsche 962 Человек, который изобрел коробку с двойным сцеплением, сделал прорыв в области автомобилестроения. Адольф Кегресс больше известен как инженер, сконструировавший полугусеничный автомобиль, оборудованный резиновой гусеничной лентой, что позволяет эксплуатировать его в различных типах бездорожья. В 1939 г. Кегресс сконструировал прототип коробки с двойным сцеплением, которая, как он надеялся, будет использоваться в легендарном автомобиле Citroën Traction. К несчастью, в связи со сложными условиями в сфере бизнеса, эта идея не получила дальнейшего развития.

Audi и Porsche продолжили работу над коробкой с двойным сцеплением, однако данная технология использовалась только в гоночных автомобилях. В гоночных автомобилях 956 и 962C использовалась коробка Porsche Dual Klutch или PDK. В 1986 г. Porsche 962 выиграл гонку World Sports Prototype Championship (Мировой чемпионат опытных автомобилей) на автодроме в г. Монца - первый автомобиль, оборудованный полуавтоматической КПП PDK с возможностью ручного переключения. Audi также вошла в историю в 1985 г. раллийный автомобиль Sport quattro S1, оборудованный КПП с двойным сцеплением, выиграл в американских соревнованиях по скоростному подъему на гору Пайкс-Пик высотой 4300м в Колорадо.

Volkswagen Jetta 2.0 Однако серийное производство автомобилей с КПП с двойным сцеплением началось лишь недавно. Volkswagen стала пионером в производстве серийных автомобилей с КПП с двойным сцеплением BorgWarner DualTronic. Компания устанавливала КПП с двойным сцеплением на следующие автомобили: Volkswagen Beetle, Golf, Touran, и Jetta, а такде Audi TT и A3; Skoda Octavia; Seat Altea, Toledo и Leon.

Ford стала второй крупной компанией, которая признала КПП с двойным сцеплением, и начала выпуск автомобилей с такой КПП в Европе, благодаря совместному предприятию 50/50 по производству трансмиссий GETRAG-Ford. Компания представила систему силового переключения передач Powershift System, шестиступенчатую КПП с двойным сцеплением, на международной выставке Frankfurt International Motor Show во Франкфурте в 2005 г. Тем не менее, Ford опоздала со своей новой КПП примерно на два года - коробка не была инновационной.

www.exist.ru

виды, устройство и принцип работы

Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.

Функции сцепления

Муфта сцепления устанавливается между двигателем и коробкой передач и является одним из наиболее нагруженных элементов трансмиссии. Она выполняет следующие основные функции:

  1. Плавное разъединение и соединение двигателя и коробки передач.
  2. Передача крутящего момента без проскальзывания (без потерь).
  3. Компенсация вибраций и нагрузок от неравномерности работы двигателя.
  4. Снижение нагрузок на элементы двигателя и трансмиссии.

Элементы муфты сцепления

Конструкция муфты сцепления

Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:

  • Маховик двигателя — ведущий диск.
  • Ведомый диск сцепления.
  • Корзина сцепления — нажимной диск.
  • Выжимной подшипник сцепления.
  • Муфта выключения сцепления.
  • Вилка сцепления.
  • Привод сцепления.

На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция — передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.

Схема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения

Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название «корзина сцепления». Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.

Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.

Принцип работы

Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.

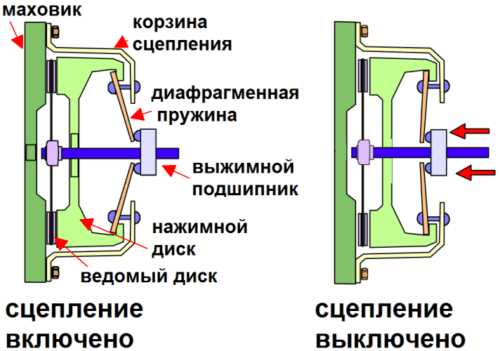

Схема работы диафрагменной пружины

Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.

После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать  больший момент на трансмиссию.

Двойное сцепление мокрого типа

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления — гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.

Сухое двухдисковое сцепление

Элементы двухдискового сцепления

Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.

Сцепление двухмассового маховика

Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.

Схема двухмассового маховика

Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.

Ресурс сцепления

Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.

Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.

Особенности керамического сцепления

Ресурс сцепления и эффективность его работы на пределе нагрузок зависит и от свойств материала, обеспечивающего зацепление дисков. Стандартный состав накладок дисков сцепления большинства автомобилей включает спрессованную смесь стеклянных и металлических волокон, смолы и каучука. Поскольку принцип работы сцепления базируется на силе трения, фрикционные накладки ведомого диска рассчитаны на работу при высоких температурах, доходящих до 300-400 градусов Цельсия.

Диск сцепления с керамическими фрикционными накладками

В мощных спортивных автомобилях нагрузки на сцепление намного превышают обычные нормы. Для некоторых трансмиссий может применяться керамическое и металлокерамическое сцепление. В состав материала таких накладок входит керамика и кевлар. Металлокерамический фрикционный материал менее подвержен износу и выдерживает нагрев до 600 градусов без потери рабочих качеств.

Производители используют различные конструкции муфты сцепления, оптимальные для определенного автомобиля, исходя из его назначения и стоимости. Сухое однодисковое сцепление остается достаточно эффективной и недорогой в изготовлении конструкцией. Данная схема широко применяется на легковых автомобилях бюджетного и среднего классов, а также на внедорожниках и грузовиках.

techautoport.ru

Коробки передач с двумя сцеплениями: На подхвате — журнал За рулем

Роботизированные трансмиссии с двумя сцеплениями совмещают в себе достоинства механических и автоматических коробок передач. Геннадий Емелькин не только объясняет почему, но и рассказывает об интересных особенностях этих агрегатов.

Устройство роботизированной коробки с двумя сцеплениями:

Устройство роботизированной коробки с двумя сцеплениями

1 — первичный вал четных передач;

2 — первичный вал нечeтных передач и заднего хода;

3 — масляный насос;

4 — двойное сцепление;

5 — гидравлический механизм переключения;

6 — датчик включенной передачи;

7 — масляный фильтр;

8 — электрогидравлический блок.

Основные преимущества и недостатки автоматов известны: удобны в повседневной эксплуатации, передачи переключаются без разрыва потока мощности. Но платить за это приходится более высоким расходом топлива и худшей динамикой. С механикой все наоборот: она дешевле, экономичнее, но совершать бесчисленные движения руками и ногами нравится далеко не всем. Выход был найден в роботизированной трансмиссии с двумя сцеплениями. Такой агрегат сам переключает передачи и при этом не уступает ручным коробкам в экономичности.

В данном агрегате два ряда передач, каждый соединен с маховиком двигателя через собственное сцепление. Один ряд — это нечетные передачи и задний ход, второй — четные. При разгоне они переключаются последовательно. Автомобиль трогается на первой передаче, а коробка уже держит наготове включенную вторую, только момент через нее не передается — сцепление выключено. Как только понадобится перейти на повышающую передачу, диски первого сцепления разомкнутся, а другого — наоборот, сойдутся. При включенной второй передаче в другом ряду уже наготове третья. Процесс идет быстро, без рывков и разрыва потока мощности. Да и КПД трансмиссии такой же, как у обычной ручной коробки, — отсюда и высокая экономичность.

Алгоритм переключения на понижающие передачи зависит от степени нажатия на акселератор, интенсивности замедления, скорости автомобиля. Например, с шестой коробка может перепрыгнуть сразу на вторую,

www.zr.ru
