Что такое коробка передач робот, в чем разница с автоматом и вариатором

 Рядовому автолюбителю достаточно сложно уследить за изменениями конструкции автомобилей, особенно в тех случаях, когда они касаются таких сложных и дорогостоящих агрегатов, как коробка передач.
Что значит коробка «робот» в машине?
Чем отличается робот от автомата и вариатора?
Какая коробка надёжней – автомат или робот?
Для того, чтобы разобраться с этими и другими вопросами, прежде всего, нужно знать, как работает коробка передач робот – хотя бы в общих чертах, не вдаваясь в детали.

Содержание статьи

• 1 Коробка автомат и робот — в чём разница
  • 1.1 Принцип работы коробки робот
  • 1.2 Чем же отличается робот от автомата
• 2 Коробка-робот — отзывы
• 3 Как управлять коробкой робот

Коробка автомат и робот — в чём разница

Принцип работы коробки робот



Схема работы коробки передач робот (РКПП)



Роботизированная КПП работает как и механическая, но включение-выключение передач и сцепления осуществляется при помощи сервоприводов, приводимых в действие актуаторами.

Прежде, чем сравнивать различия в принципе работы коробки робот от автомата, правильнее будет описать работу традиционной «механики» – так легче понять принципиальную разницу работы механизмов.
В случае с «механикой» все действия, связанные с изменением передаточного числа трансмиссии, осуществляются водителем. То есть Вы сначала выключаете муфту сцепления – тем самым разъединяете двигатель и трансмиссию.
Далее нужно включить требуемую передачу и включить сцепление, для того, чтобы крутящий момент (значение которого зависит от выбраннои передачи, или ступени) от двигателя передался через КПП к колёсным приводам.
Роботизированная коробка передач работает сходным образом, но включение передач и включение-выключение сцепления осуществляется при помощи сервоприводов, приводимых в действие актуаторами. Актуаторы могут быть как электрическими, так и гидравлическими, электропневматическими и пр.

Электрический актуатор – это одноходовой электрический двигатель и его работа полностью идентична работе электрического дверного замка (конечно же, автомобильного). Гидравлический и пневматический актуаторы работают сходным образом, но приводятся в действие маслом или воздухом.
Управление сервоприводами осуществляет электронный блок управления, считывая и обрабатывая информацию, поступающую от различных датчиков – АБС, выключателя стоп-сигнала, датчика положения дроссельной заслонки и т.п.


Коробка передач робот (РКПП) в разрезе


Как видите, робот – это, в принципе, та же «механика», но управляемая уже не вручную. Муфта сцепления и валы КПП устроены так же, как и на обычной коробке.

РКПП – это, в принципе, та же «механика», но управляемая уже не вручную. Муфта сцепления и валы КПП устроены так же, как и на механической коробке.

Исключение составляют так называемые преселекторные КПП – они имеют две муфты сцепления и два первичных вала, которые вставлены один внутри другого. Такое усложнение конструкции вызвано медленной работой исполнительных механизмов, в результате которой во время разгона автомобиля был заметный провал, так как актуаторы не могут работать с достаточной скоростью, и в момент смены ступеней (передач) муфта сцепления остаётся разъединённой – дольше, чем при ручном включении-выключении.

Двойное сцепление и двойной первичный вал в преселекторных роботизированных КПП работают согласованно. Например, во время разгона блок управления, как бы прогнозируя дальнейший разгон, включает повышенную передачу на одном из валов, но муфта сцепления ещё разъединена – крутящий момент передаётся другой парой муфта-вал. В нужный момент включается вторая муфта, и усилие передаётся через другой вал – со включенной заранее повышенной передачей.
То есть, преселекторная КПП – это практически две коробки, вставленные одна в другую, что, конечно же, сказывается на стоимости подобных агрегатов – устанавливаются они только на дорогих суперкарах. Время переключения передач в такой КПП, по сравнению с обычным роботом, сокращено примерно в 20 раз.

Чем же отличается робот от автомата



Автоматическая коробка передач (АКПП) в разрезе


В «классической» гидротрансформаторной АКПП иной даже способ передачи крутящего момента. Он осуществляется не за счёт силы трения, возникающей между ведущим и ведомым дисками сцепления, а за счёт передачи кинетической энергии насосного колеса гидротрансформатора, жёстко закрепленного на маховике, турбинному колесу, соединённому с валом АКПП.

Проще говоря, лопасти насосного колеса толкают (закручивают) масло (ATF), которое, в свою очередь, приводит во вращение турбинное колесо.

Автоматическая КПП принципиально отличается от РКПП конструктивными особенностями и способом передачи крутящего момента.

Это, конечно же, упрощенная схема работы АКПП – в конструкции гидротрансформатора есть ещё такая деталь, как реактор – именно он превращает гидромуфту в гидротрансформатор, то есть в узел, который не просто передаёт крутящий момент, но, при необходимости, и меняет его значение. Например, при разгоне реактор обеспечивает увеличение крутящего момента, «подталкивая» турбинное колесо.

Иную конструкцию имеют и валы АКПП – их шестерни уже имеют иной – планетарный – тип зацепления, а муфта сцепления, как таковая, вообще отсутствует – её заменяют пакеты фрикционов.
По сравнению с роботом, АКПП имеет большее быстродействие и плавность хода при разгоне, так как исполнительные механизмы приводятся в действие тем же маслом, которым смазываются детали агрегата, и срабатывают практически мгновенно – при условии, что АКПП прогрета.

Коробка-робот — отзывы

Роботизированные коробки передач, в отличии от автоматических КПП, переключают быстрее и плюс они более экономны.

Но робот обладает и несомненными достоинствами – в силу того, что это лишь видоизменённая «механика», ремонт коробки-робота достаточно легко осуществить в условиях обычного автосервиса.
В гидротрансформаторной АКПП, несмотря на то, что она кажется более простой, решающее значение имеет точность изготовления деталей. В результате этого многие её неисправности очень сложно диагностировать – малейшая потеря давления масла может послужить причиной сбоев в работе трансмиссии. Иногда даже замена масла и масляного фильтра может иметь неблагоприятные последствия – авто начинает дёргаться, иногда даже при равномерном движении.
Но в целом всё же, если проанализировать отзывы владельцев, то на вопрос – «что лучше – автомат или робот?» можно сказать, что автомат всё-таки лучше. Может быть, развитие технологий и изменит эту ситуацию – ведь ещё не так давно осуществить выпуск роботизированных коробок передач было невозможно именно из-за того, что технологии недавнего прошлого не позволяли наладить выпуск сервоприводов, обладающих приемлемыми компактностью и быстродействием.
Вариатор, строго говоря, не является коробкой выбора передач – изменение величины крутящего момента осуществляется бесступенчато, поэтому вариаторная трансмиссия требует отдельного изучения.

Как управлять коробкой робот

Управление автомобилем с коробкой робот принципиально не отличается от управления машиной с АКПП. Для наглядности можете сравнить рычаги (селекторы) той и другой коробки, изучив фото:

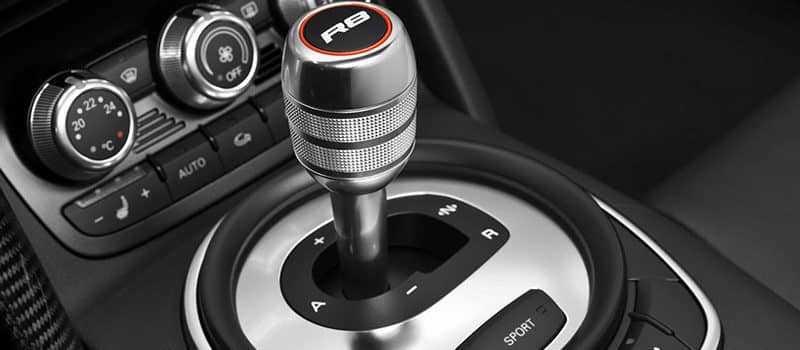

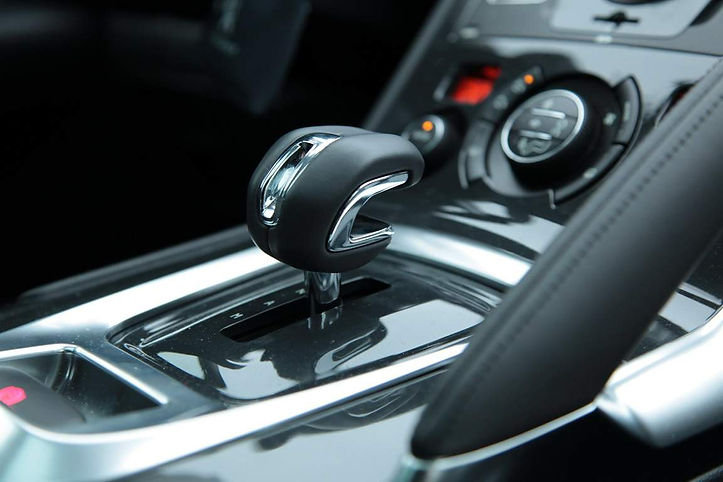

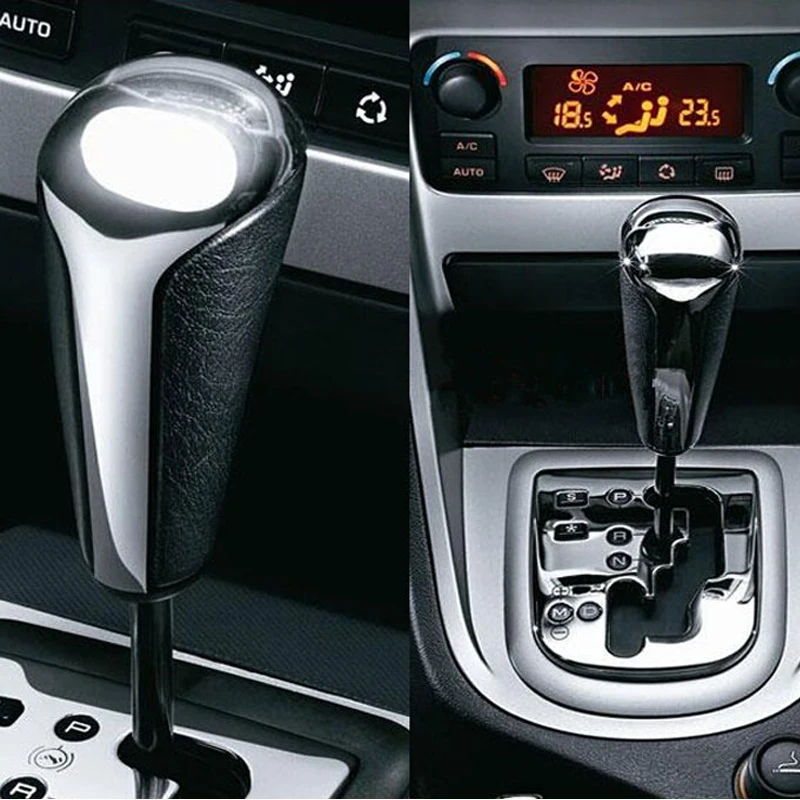

Рычаги управления (селекторы) коробками передач



Отличий в правилах буксировки машин с РКПП нет – достаточно лишь избегать резких нажатий на педаль «газа» и динамичных разгонов – во избежание рывков трансмиссии.

Роботизированная коробка передач как пользоваться

Главная » Разное » Роботизированная коробка передач как пользоваться

Как управлять роботизированной коробкой передач: правильная эксплуатация РКПП

Как известно, современные авто сегодня могут оснащаться различными типами коробок-автомат: классическая АКПП, вариаторная трансмиссия CVT, а также роботизированная коробка передач. При этом автоматическая КПП независимо от типа проще в управлении, чем «механика», однако такие коробки сложнее в плане устройства и обслуживания.

Каждый из указанных типов АКПП имеет как плюсы, так и минусы. В попытке создать наилучшее решение сравнительно недавно появилась роботизированная КПП, которая сочетает в себе надежность и экономичность «механики», а также комфорт «автомата». Далее мы рассмотрим, что такое коробка передач робот и как пользоваться данным типом КПП.

Управление роботизированной коробкой передач: что нужно учитывать

Для лучшего понимания принципов работы и управления РКПП следует начать с устройства трансмиссии данного типа. Фактически, робот является механической КПП,  которая при этом имеет отдельные механизмы для управления работой сцепления и включения передач. Также присутствует электронный блок управления.

Получается, все те функции, которые на МКПП выполняет водитель (выжим педали сцепления, выбор передачи, включение передачи при помощи рычага) выполняют актуаторы (сервоприводы, работающие под управлением электронного блока). Водителю остается только перевести селектор коробки-робот в тот или иной режим (аналогично обычной автоматической КПП), после чего переключения передач будут происходить автоматически.

Также РКПП, подобно многим АКПП с Типтроником, имеет ручной режим переключения передач. Данный режим полуавтоматический, позволяет водителю управлять коробкой вручную, при этом не нужно выжимать сцепление (педаль попросту отсутствует). Так или иначе, режимы РКПП похожи, однако несколько отличаются от «классического» автомата. Давайте разбираться.

• Режим «N» —  нейтральная передача (нейтраль).  Есть как на АКПП, так и на роботах. Данный режим означает, что крутящий момент на колеса не передается, хотя двигатель работает и на саму коробку передается момент. Данный режим  больше сервисный (подходит для буксировки, перекатывания авто в рембоксе), однако также может использоваться при длительном простое машины  с заведенным двигателем.
• Режим «R» — реверс, задний ход.  Необходим такой режим  для движения назад, включается только после полной остановки авто.
• Режимы «А/М» или «Е/М» указывают на движение вперед (аналогично режиму «D» на АКПП), то есть КПП осуществляет переключение передач автоматически.
• Режим «М» позволяет перевести коробку на ручное управление (селектор нужно перевести в специальный паз). Обозначения «+» и «-» указывают, куда нужно двигать селектор для повышения и понижения передачи при ручном режиме управления.

Особенности эксплуатации РКПП

Начнем с прогрева коробки-робот. Прогревать роботизированную КПП, в отличие от АКПП, нет необходимости. Другими словами, не следует переводить селектор в разные режимы на неподвижной машине и заведенном двигателе для того, чтобы повысить температуру масла в агрегате.

Роботизированная коробка напоминает механику, то есть не требует прогрева. Единственное, как и в случае с МКПП, после холодного пуска лучше дать мотору поработать на холостых и прогреть ДВС. Параллельно немного погреется и КПП. Если точнее, густое масло распределится по коробке, снижая нагрузку и сухое трение.

Для этого просто заведите двигатель, коробка должна оставаться в режиме «N». Спустя 5-10 мин (в зависимости от наружной температуры) можно начать движение, двигаясь плавно, без резких разгонов и высоких скоростей около 3-5 км. За это время КПП прогреется, что позволит более активно нагружать трансмиссию без рисков сильного износа.

• Движение на подъем или на спуске на машине с РКПП должно производиться с учетом особенностей такой коробки. Как правило, машины с роботом не имеют системы помощи при старте на подъеме. В отличие от автомата АКПП, робот может откатиться назад при старте на подъем (по аналогии с обычной «механикой»).

Чтобы стартовать без отката, нужно затянуть ручник, затем убрать ногу с педали тормоза и немного добавить газ, одновременно опуская стояночный тормоз. Это позволит избежать отката авто назад. Данный прием требует практики, так что рекомендуется отдельно провести тренировку, пока водитель не почувствует  момент начала схватывания сцепления.

Также зимой оптимально трогаться в ручном режиме на первой передаче, при этом не сильно нажимать на газ. Если активно дросселировать, колеса могут начать буксовать. Если машина с роботом преодолевает подъем, при этом включен автоматический режим, роботизированная КПП начнет сама переключаться на пониженные передачи.  В устройстве коробки есть гироскоп, определяющий положение кузова. Такая работа логична, так как на подъеме нужно больше тяги и обороты двигателя должны быть высокими.

При этом можно перейти и в ручной режим, выбрав одну передачу. Однако следует помнить, что робот не позволит двигаться в натяг, то есть обороты во время преодоления подъема должны быть не ниже 2500 об/мин. Что касается движения на спуске, от водителя каких-либо действий не требуется. Можно использовать как автоматический, так и ручной режим. При этом эффект торможения двигателем будет явно выражен.

• При кратковременных простоях с заведенным мотором (до 3-5 минут) важно понимать, что переводить рычаг из положения «A» в «N» не обязательно,  однако стоит учитывать, что в режиме «А» на неподвижном авто при нажатой педали тормоза сцепление остается включенным.

Если машина стоит дольше, лучше переключиться в нейтраль. Что касается парковки,  после полной остановки селектор нужно перевести в нейтраль «N», затянуть ручник и далее глушить двигатель.

• Также часто коробка робот имеет допрежимы (спортивный, зимний). Так вот, зимний режим обозначается пиктограммой в виде значка «снежинки». Режим направлен на то, чтобы трогаться как можно более плавно, избегая пробуксовок на льду или в снегу.  Если просто, в этом режиме машина стартует сразу со второй передачи, а также максимально плавно переходит на повышенные.

Спортивный режим S позволяет сильнее раскручивать мотор, то есть переход на повышенную передачу происходит позже, чем в обычном автоматическом режиме работы КПП. Режим «спорт» на коробке робот нужен для активного разгона, совершения обгонов и маневрирования.

• Еще добавим, что во время езды можно без всяких ограничений переходить из полностью автоматического режима в ручной, а также обратно. Параллельно можно вручную повышать и понижать передачу.

Однако нужно учитывать, что ручной режим полностью таковым не является. Управление коробкой все равно контролирует электронный блок. Например, при движении с высокой скоростью  водитель не сможет сразу переключиться на две ступени «вниз».

ЭБУ коробкой учитывает обороты двигателя, после чего включит только ту передачу, которой данные обороты соответствуют. Получается, происходит переход только на допустимую передачу, а не на ту, которую пытается включить водитель.

Фактически, такая особенность является защитой коробки и мотора от ошибок водителя и поломок. В ЭБУ прописаны алгоритмы, по которым для каждой передачи  отдельно определен допустимый диапазон оборотов двигателя.

Если выбранная водителем передача в ручном режиме соответствует диапазону, коробка включит эту скорость, если  же обороты не соответствуют выбранной передаче, ЭБУ включит ту скорость, которая  оптимально «подходит » по диапазону оборотов.

Советы и рекомендации

Хотя коробка робот похожа на автомат, нужно учитывать определенные уникальные особенности. Прежде всего, такая коробка на рассчитана на агрессивную эксплуатацию, больше подходит спокойным водителям.

Это значит, что при езде на РКПП лучше избегать резких нажатий на газ.

При необходимости активного разгона лучше или заранее переходить в ручной или спортивный режим, или же нажимать на газ плавно.

Что касается торможения, в этом случае лучше всего подходит полностью автоматический режим работы роботизированной коробки передач. Также характерной особенностью РКПП является наличие легких толчков при переключениях передач. Еще могут возникать задержки и провалы, то есть коробка долго «думает» в том случае, если водитель, двигаясь плавно, вдруг принимает решение резко ускориться.

Если говорить о толчках, от водителя потребуется привыкнуть к такой особенности. Еще можно немного сгладить толчки, отпуская педаль газа в момент, когда КПП переключает передачу. Это позволяет немного понизить обороты двигателя (аналогично езде на механической коробке).

Даже с учетом того, что робот конструктивно похож на механику, буксовать на такой коробке все равно не рекомендуется. Если для «классических» АКПП  пробуксовки  весьма опасны перегревом масла в автомате, на роботе выходит из строя сцепление, сильно изнашиваются сервомеханизмы, сбиваются их калибровочные настройки.

Это значит, что в ручном режиме  выехать «в раскачку» можно, однако такое решение может не пройти без последствий, как в случае с механикой. Если машина застряла, лучше попытаться выбраться не своим ходом или вытолкать автомобиль.

Рекомендуем также прочитать отдельную статью о том, что такое коробка робот. Из этой статьи вы узнаете о видах роботизированных КПП, как они работают, какие преимущества и недостатки имеет коробка робот по сравнению с другими типами трансмиссий и т.д.

Еще следует отметить, что каждые 10 тыс. км. необходимо проводить диагностику РКПП, а также делать инициализацию (адаптацию) коробки робот. Такой подход позволит повысить качество работы и избежать преждевременных поломок. Дело в том, что в отличие от водителя на МКПП, который самостоятельно управляет работой сцепления, робот не способен учитывать износ сцепления.

Получается, «точка схватывания» смещается, коробка может начать дергаться, переключения  передач жесткие. Чтобы этого избежать, робот нужно «обучать», позволяя учесть изменившиеся по мере износа параметры.

Что в итоге

Как видно, роботизированная коробка передач типа АМТ является  достаточно неплохой альтернативой в бюджетном сегменте. Фактически, РКПП является промежуточным звеном между МКПП и «классическими» автоматами, позволяя получить владельцу преимущества автомата по доступной цене.

Однако нужно учитывать, что по комфорту роботы данного типа сильно отстают от АКПП и вариаторов, а также ресурс сервомеханизмов и сцепления на таких КПП обычно находится на отметке около 100 тыс. км. При этом актуаторы достаточно дорогие и плохо поддаются качественному ремонту.

Напоследок отметим, что сегодня многие производители оснащают свои авто роботизированными коробками данного типа. Главное, перед началом эксплуатации водитель должен учитывать все особенности такой трансмиссии, а также нужно заранее знать, как управлять роботизированной коробкой передач.

Как управлять роботизированной коробкой передач?

Вам понадобится:

• Робот
• Электропривод
• Гидропривод

#1

Роботизированная коробка переключения передач (другое название — коробка-робот), в принципе, обычная механическая коробка передач у которой автоматизированы функции выключения сцепления и переключение передач. Она совмещает комфорт автоматической коробки передач с надежностью и топливной экономичностью обычной механики.

#2

Автовладельцу не нужно учиться, как пользоваться роботизированной коробкой передач. Это не сложно при всем многообразии названий и конструкций. Они подразделяются на два больших класса: электрические и гидравлические. Общее у них заключается в компоновке элементов: сцепление, механическая коробка передач, привод сцепления и переключения передач, система управления.

#3

По принципу действия введено разделение на электропривод и гидропривод (секвентальные коробки передач) в них осуществляется последовательное переключение в ручном режиме. Проблема , как быстро переключать передачи, в электроприводе решается за счет входных датчиков, электронных блоков и исполнительных механизмов на коробке передач. На гидроприводе дополнительно установлен гидравлический блок управления.

#4

При движении электроника на основании показаний датчиков, создает алгоритм управления коробкой и реализует его через исполнительные механизмы. Как научиться переключать коробку передач? Водитель селектором задает потребный режим роботу: передний или задний ход.

#5

Все роботизированные коробки оснащены режимом ручного управления. Водитель может произвольно выбирать передачу и проблемы, как тормозить коробкой передач, просто не существует: селектор устанавливается в соответствующее положение на панели управления и , соответственно включается высшая или низшая передача.

#6

Перед сиденьем водителя находятся две педали: газ и тормоз. Включение режима рычагом селектора на панели осуществляется перемещением в нужное положение. Нажимается педаль тормоза, рычаг перемещается со стоянки на движение, отпускается ручной тормоз и начинается движение. Как плавно переключать передачи решает электроника робота.

#7

Для решения проблемы медленного переключения на некоторых конструкциях автомобилей устанавливают по два сцепления через промежуточный редуктор. Здесь пока работает первая передача уже ждет включения вторая и переключение выполняется моментально после получения команды блока управления.

Коробка передач робот

Многие автолюбители слышали о роботизированной коробке передач. А кое-кто кто уже приобрел и эксплуатирует машину с такой своеобразной трансмиссией. В чем заключаются достоинства и недостатки робота? Что это такое и как найти общий язык с этим хитрым устройством?

Механическая коробка передач робот является альтернативой традиционной автоматической трансмиссии. По сути – это обычная механика, но вместо вас под капотом трудится умный исполнительный механизм.

По команде от электронного блока управления гидроцилиндры в нужный момент размыкают и замыкают сцепление, а также включают подходящую передачу. Водитель с помощью селектора лишь задает желаемый режим работы робота: например передний или задний ход.

И все бы ничего, вот только робот, как примерный ученик автошколы, работает по заранее прописанному алгоритму. Во время разгона при достижении определенных оборотов двигателя машина сама сбрасывает газ. Потом делает паузу. Где-то под ковриком без вас выжимается сцепление и включается следующая передача.

Весь этот процесс сопровождается приличной задержкой и чувствительным клевком, особенно если водитель сильно жмет на педаль акселератора. Поэтому машину с роботом лучше разгонять неспеша, как принято говорить, поездить с использованием трети, максимум половины хода педали газа. В противном случае вы издергаете и себя, и пассажиров, и автомобиль. Процесс переключения будет сопровождаться крайне неприятными рывками.

Следует учитывать и другой момент. Во время ползучего, вялотекущего движения в автомобильных пробках при каждой продолжительной остановке следует переводить рычаг в нейтраль. Ведь если машина стоит, а передача включена, то сцепление находится в выжатом включенном состоянии. По сути это то же, что на автомобиле с обычной механикой, только вместо вашей левой ноги сцепление выжимает робот. В такой ситуации изнашивается и корзина сцепления, и выжимной подшипник, и сам ведомый диск. Помните об этом, пожалейте тяжело нагруженный механизм. Выключайте передачу в нейтраль до очередного троганья с места.

На самом деле, если бережно обращаться с роботизированным сцеплением, то и с такой хитрой коробкой можно ездить без проблем, причем с заметной экономией топлива. Владельцу автомобиля нужно только понять и прочувствовать алгоритм переключения передач. И не забывать чаще пользоваться нейтралью.

А вот перед тем как заглушить двигатель и поставить на стоянку автомобиль, передачу лучше оставить включенной. Для пущей надежности всегда задействуйте штатный стояночный тормоз. Безопасный ручник – обязательное условие эксплуатации автомобиля с роботизированной трансмиссией.

Практика и отзывы других автолюбителей показывают, что с роботом можно и нужно подружиться любому мало-мальски опытному водителю. Счастливого вам пути на технически исправном автомобиле.

Видео

А что думаете вы об эксплуатации роботизированной коробки передач? Доводилось ли вам когда-нибудь управлять автомобилем с такой трансмиссией? Оставляйте свои комментарии.

Рекомендации по эксплуатации и другие советы автолюбителям:

• Автор: Андрей
• Распечатать

---

Смотрите также

• Датчик коленвала ваз 2107 инжектор
• Как запустить вебасто без таймера
• Классификация масел по sae
• Ховер н5 дизель замена свечей накаливания
• Коробка дсг 7 ми ступенчатая правильная эксплуатация
• Фильтр воздушный замена
• Сдача экзамена в автошколе
• Как слить весь антифриз
• Турбины для автомобилей
• Аккумулятор когда менять
• Как выбрать диски колесные



«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Внимание – трансмиссия! — журнал «АБС-авто»

В прошлом номере журнала мы начали рассказывать о трансмиссиях, их особенностях и недостатках, а также проблемах, с которыми сталкиваются авторемонтники. Сегодня – продолжение темы. В прошлый раз мы говорили о трансмиссиях механических и автоматических. Сегодня наша тема: автомеханические, преселективные DSG, вариаторы и так называемые гибридные трансмиссии. Напомню, мы говорим не о достоинствах той или иной конструкции – они достаточно известны. Наша тема о проблемах, с которыми приходится сталкиваться ремонтникам.

Роботы

Итак, поговорим об автомеханических трансмиссиях, в простонародье называемых «роботами». Это та же самая механическая коробка передач – только на месте привода сцепления стоит актуатор, который включает и выключает это сцепление. А на месте механизма выбора передач стоят электродвигатели, как правило «шаговые» – которые приводят в движение кулису, обеспечивая выбор той или иной передачи. Собственно, от «механики» эта коробка отличается лишь наличием электромеханической «навески» и электронного блока управления, который этой навеской управляет.

Появление «роботов» вызвано тем, что они проще по конструкции и дешевле традиционных гидравлических «автоматов»: в общем-то, это обычная механика. У Toyota был опыт применения «робота» – в частности, на Auris, Corolla Versa. Проблема была в следующем: по мере выработки деталей в ходе эксплуатации и износа сцепления для «робота» периодически требовался некий хитрый процесс, который дилеры называли «инициализацией».

Первым признаком того, что коробке нужна «инициализация», была потеря момента схватывания сцепления. Для примера – при езде на обычном «автомате» при отпускании педали тормоза автомобиль трогается. Так же должно быть и на «роботе». И если машина не трогалась при отпускании тормоза (а если стояла на подъеме, то иногда начинала и двигаться назад) – это был явный показатель того, что «роботу» пора… Суть «инициализации» заключается в том, что к диагностическому разъему подключается дилерский сканер и «робот» прогоняется по всем режимам. Таким образом «мозги» знакомят с уровнем изношенности деталей на так называемом первом уровне.

Далее следует уровень второй – обучающая поездка. Это значит, что надо было разогнаться до пятой передачи – а потом замедляться, поочередно переключая передачи с пятой на четвертую, потом на третью и так далее вплоть до полной остановки. Затем заглушить двигатель и через определенное время его снова завести. Но в Москве, да и в других крупных городах проделать эту операцию из-за пробок бывает просто невозможно. Операцию «инициализации» на старых коробках надо было делать во время каждого ТО, то есть через 15 тыс. км пробега. На современных этот интервал возрос – до 40-60 тыс. км.

Сейчас этот процесс не лимитирован: «инициализацию» надо проводить, если в ней возникает такая необходимость – напомню: машина при отпускании педали тормоза не едет, или «дергается» при переключении. Собственно, это единственный крупный недостаток, присущий «роботам». Но он надолго отбил интерес к ним у автопроизводителей. В частности, та же Toyota на «Королле» отказалась от «роботов» и перешла на обычный 4-ступенчатый «автомат».

Но у этой конструкции есть очень много путей для совершенствования. В частности, она лишена недостатков гидравлического «автомата», но обладает его достоинствами. У «робота» есть недостаток по сравнению с преселективными DSG (он более «тугодумный» при переключении). Но при этом у него гораздо проще конструкция – а старая аксиома гласит: чем проще, тем надежнее. Кроме того, у них есть большой потенциал в плане совершенствования программного обеспечения – чтобы в дальнейшем вообще исключить «инициализацию». И первые такие агрегаты у Toyota уже появились: это самообучающиеся «роботы». Так что если говорить о компромиссе между механикой, гидравлическим «автоматом», DSG и вариатором, то «робот» – это самый разумный вариант.

О надежности электромеханических коробок можно сказать следующее – они надежны настолько, насколько надежна «механика». Возможные отказы связаны с отказами исполнительных механизмов-актуаторов: проще говоря, шаговых электродвигателей. Но и к ним в последние годы претензий практически нет: они надежно работают в условиях подкапотного пространства – с перепадом температур, изменением влажности и т.д. И на мой взгляд, именно электромеханические коробки имеют большое будущее.

«Тойота-Аурис»: машина с роботизированной коробкой порой не желает ехать при отпускании тормоза, требуя поддать «газку». Вернуть утраченные навыки можно лишь с помощью дилерского сканера (процесс сродни колдовству, да и называют его мудрено — «инициализация»). По сути, робота знакомят с новыми параметрами сцепления, которые ушли от изначальных из-за износа (коробка здесь — та же «механика», только рычагом и третьей педалью управляют актуаторы по команде электроники).

Преселективная коробка передач DSG (Direct Shift Gearbox)

Коробки DSG известны также и под другими названиями: PDK, SST, PSG, S-tronic. Есть две конструктивно непохожих разновидности преселективных трансмиссий, но суть одна – у такой коробки два сцепления и два первичных вала, причем один находится внутри другого. Один вал завязан с одним диском сцепления, а второй, соответственно, с другим. И все это сделано для того, чтобы уменьшить время переключения передач.

Эта трансмиссия стала своеобразным «ответом» конструкторов на запросы автовладельцев, которых не устраивала «задумчивость» гидравлических «автоматов» и «роботов» при переключении передач. Работает это примерно так: как только водитель переводит рычаг коробки в положение Drive и нажимает на педаль газа, машина трогается на первой передаче. Как в «роботе», включается сцепление, и крутящий момент передается с первичного вала на вторичный через одну пару шестерен. Но при этом на другой паре валов в зацеплении уже находятся шестерни следующей передачи. И для того чтобы перейти на следующую передачу, достаточно ведущий диск (грубо говоря, «корзину») переместить с одного комплекта сцепления на другое. Это происходит очень быстро – в отличие от «автоматов» и «роботов», которым для переключения необходимо гораздо больше времени. В частности, «роботу» надо выключить сцепление, перейти на другую передачу, а затем опять включить сцепление.

В принципе коробка DSG – та же «механика», только чуть усложненной конструкции. Они проще гидравлических «автоматов», но сложнее «роботов» – из-за наличия двух сцеплений. Преселективная коробка переключает передачи без рывков, фактически без потери оборотов двигателя. Впервые такие коробки появились на немецких автомобилях – Audi, Volkswagen, Skoda (которые – те же «народные автомобили»), Сегодня они ставятся на многие машины, и в частности на «Фольксвагены», которые производятся в Калуге.

К сожалению, у них есть один большой недостаток. Если на «роботах» приходится проводить «инициализацию», чтобы компенсировать износ сцепления, то на DSG это еще более актуально. Мало того, что надо учитывать износ уже двух сцеплений. Еще необходимо сохранять ступицы двух первичных валов в одной и той же плоскости относительно как одного диска сцепления, так и другого. Иначе могут возникнуть очень нехорошие последствия. Например, синхронизаторы – детали не вечные и не всемогущие: им тоже нужно определенное время, чтобы согласовать обороты валов.

При нарушении соосности первичных валов промежуток при переключении передач «вверх» становится настолько малым, что синхронизаторы просто не успевают сработать. А при переключении обратно этот промежуток времени настолько увеличивается, что водитель ощущает толчок. В результате при переключении «вверх» начинается быстрый износ синхронизаторов, а при переключении «вниз» появляются ударные нагрузки на механизмы коробки.

Понятно, что и то и другое сокращает срок службы агрегата. Менее всего этим явлениям подвержены коробки DSG со сцеплением в масляной ванне (мокрым сцеплением). В таких коробках осевые износы не столь велики, поэтому необходимость периодической «инициализации» стремится к нулю. В частности, 6-ступенчатые «мокрые» коробки DSG нареканий у автовладельцев практически не вызывают. А вот 7-ступенчатые коробки с «сухими» сцеплениями создают проблемы, как говорится, «сплошь и рядом».

Существует разница в конструкции «сухих» и «мокрых» коробок DSG. Диски сцепления и той и другой трансмиссий находятся в неразборном моноблоке (разобрать его нельзя, можно только проводить регулировки зазоров сцеплений). Только в «сухом» два ведомых диска «посажены» на разные ступицы внутреннего и наружного первичных валов. А в «мокром» тоже два комплекта сцеплений, но многодисковых (семь, девять, одиннадцать дисков) и помещенных в масляную ванну. Здесь важно отметить еще вот что: регулировки, в частности выставление «в ноль» одного диска сцепления в среднее положение по отношению ко второму диску – процесс очень муторный. Даже у специалистов на это уходит порой немало времени: иногда по нескольку часов работы отверткой, ключами, щупами. И делать это приходится порой частенько.

Про надежность DSG ничего хорошего, к сожалению, сказать нельзя… Механика здесь в целом явно надежнее. Как и многие гидравлические «автоматы» и «роботы». Регулярно в прессе появляются сообщения, что производители «опять столкнулись с проблемой трансмиссий DSG и устраняют очередные «детские проблемы». И хочется задать вопрос – а сколько этих «детских проблем» еще будет? И кстати – японцы в «грехе» производства DSG пока что не замечены…

• Игорь Козлов

коробка передачроботизированная коробкатрансмиссияToyotaVolkswagen
